6810A: DROP ARM VERSAMODE™
ASSEMBLY AND OPERATION INSTRUCTIONS
PLEASE SAVE THESE INSTRUCTIONS FOR FUTURE USE
PARA INSTRUCCIONES EN ESPAÑOL, VÉASE LA PÁGINA 3
Info: The most current version of these instructions can be found online at www.grahamfield.com.
WARNING: Important! Read and understand these instructions before assembling or
using your Lumex Drop Arm VersaMode. If you do not understand any part of these
warnings, cautions or instructions, contact a healthcare professional for direction in
the use of this product. If the VersaMode is not properly adjusted, personal injury and
damage to the VersaMode could result.
WARNING: If components are damaged or missing, contact your GF authorized distributor
immediately. DO NOT use substitute parts. Use only Lumex replacement parts. Non-Lumex
replacement parts could cause personal injury and damage to the VersaMode.
WARNING: This product has a maximum weight capacity of 300 lb, EVENLY DISTRIBUTED.
WARNING: Notice for California Customers- California Proposition 65 WARNING: This
product contains a chemical known to the State of California to cause cancer and
reproductive or developmental harm.
WARNING: GF Health Products, Inc. assumes no responsibility for any damage or injury
caused by improper assembly or use of this product.
INTENDED USE
To provide transport, transfer, and commode functions with one device.

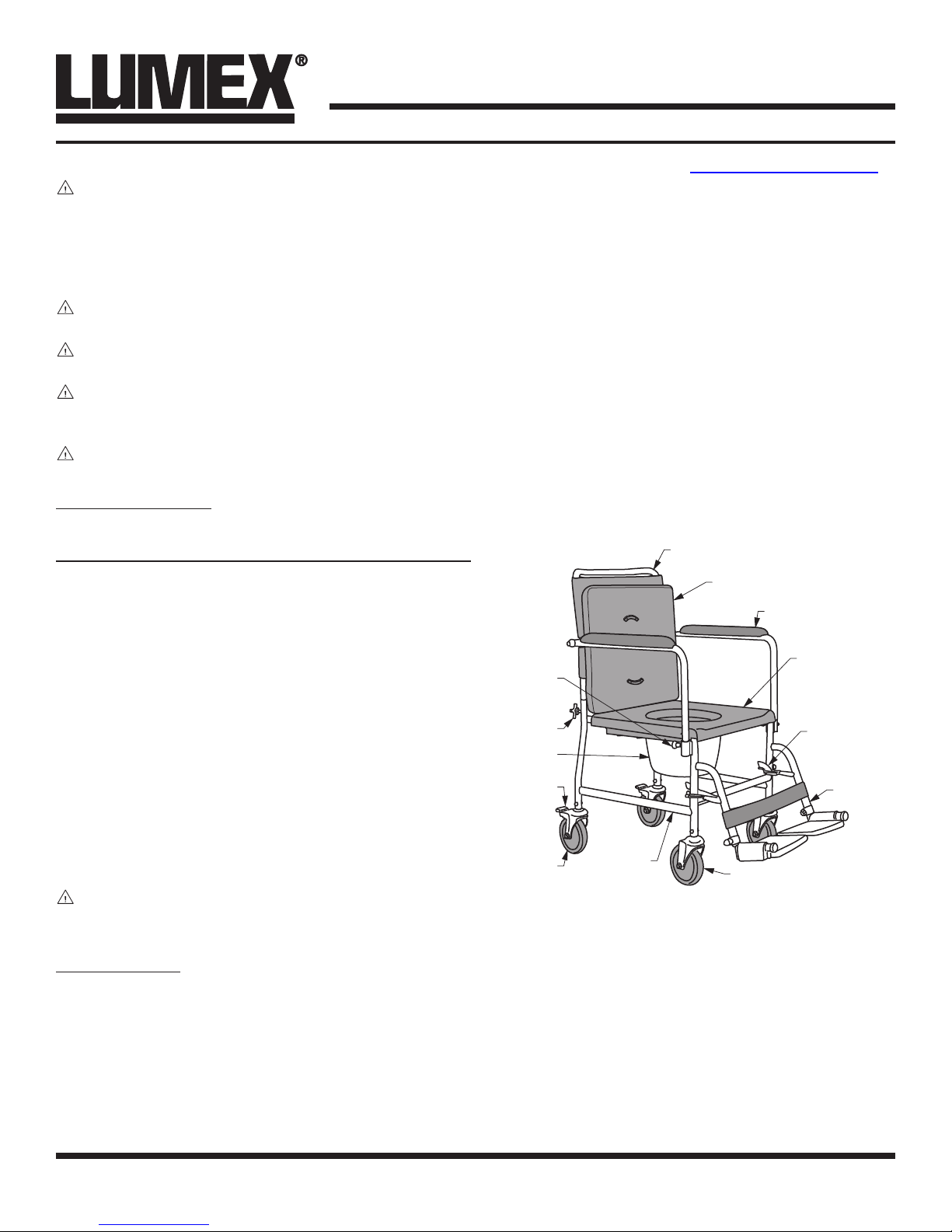

ASSEMBLY (SEE PICTURE AT RIGHT)
1. Carefully remove components from box.
2. Install back and arm assembly on base and
seat frame assembly by inserting back tubes
into base frame tubes. If necessary loosen,
but do not remove, knobs.
3. Tighten knobs at rear seat until secure — do
not overtighten.
4. Install footrests on base frame footrest
brackets. Lock footrests into place.
5. Slide the commode pail in under the seat from
the back.
WARNING: Before use, ensure all
components are securely installed and
VersaMode is assembled as described
above.
OPERATION
Drop Armrests
The VersaMode armrests drop to facilitate transfer. To drop the armrest, pull the release lever
outward until the armrest releases, lift the armrest up out of the socket, then swing it downward.
Lock Rear Casters
The rear casters lock into place to prevent movement. To lock, step on the rear pedal until it
latches. To unlock, step on the rear pedal until it unlatches.
6810A Drop Arm VersaMode
back and arm
assembly
seat cushion (flipped up
to show commode seat)
armrest
footrest
front caster
footrest
release
lever
commode seat
knob
locking
pedal
armrest
release
lever
commode
pail
rear
(locking)
caster
base and
seat frame
assembly

2 6810A-INS-LAB-RevRevC15
Swing Away / Remove Footrests
The VersaMode footrests swing away or detach to facilitate transfer. To swing the footrest away,
depress the footrest release lever and swing it out of the way. To remove the footrest, swing it
away, then lift it up off the brackets. To lock the footrest in place, swing it in toward the center of
the VersaMode until it locks into place.
MAINTENANCE
Check the t and tightness of all nuts, bolts and knobs weekly.
WARNING: Inspect the VersaMode weekly for proper function and wear. If any
component is not in proper working order or appears worn, contact your GF authorized
distributor for repair and appropriate replacement parts.
Cleaning
Clean the VersaMode with a mild soap and water solution, rinse with clear water, then dry with a
soft cloth. Ensure the VersaMode is well-rinsed before use.
sNOTICE: Never use solvents, abrasive cleaners, or scouring pads on any part of the
VersaMode.
sNOTICE: Always clean VersaMode as soon as possible after use. To contain odor until
VersaMode can be cleaned, replace commode lid on commode pail immediately after
use.
LIMITED WARRANTY
The following warranty information is a SUMMARY of the complete Product Warranty provided by GF Health Products, Inc. For the
complete warranty, please visit our website at www.grahameld.com.
GF Health Products, Inc. (“GF”) warrants to the original retail purchaser or lessee (either is the “Customer”) only, that it will replace
or repair components, at GF’s sole discretion, that are defective in material or workmanship under normal use and service. The
warranty is for parts only and does not include labor or costs of shipping. All warranties are conditioned upon the proper use of
the product strictly in accordance with applicable GF instructions. Product provided to users as rentals must be serviced by the
provider and inspected prior to delivery. Each user must be properly trained on the operation and safety of this product prior to
use. Within the guidelines set forth in this document, the frame is warranted for three (3) years; seat/back, extension legs, and arms
are warranted for six (6) months; and the normal wear components such as tips, wheels/casters, and handgrips are warranted
for three (3) months. The applicable warranty period shall commence from date of shipment to the Customer, unless there is an
expiration date on the component in which case the warranty shall expire on the earlier of the warranty period or the expiration
date.
OBTAINING WARRANTY SERVICE
This limited warranty shall only apply to defects that are reported to the Dealer from whom the Customer purchased the product
within the applicable warranty period. If there is not a Dealer, you must contact GF directly by calling 770-368-4700, sending a fax
request to 770-368-2386 or by e-mailing a request to cs@grahamfield.com. Specific directions will be provided by the Customer
Service Representative.
EXCLUSIONS
The warranty does not cover and GF shall not be liable for the following: 1) Defects, damage, or other conditions caused by misuse,
abuse, negligence, alteration, accident, freight damage, tampering or failure to seek and obtain repair or replacement in a timely
manner; 2) Products not properly installed, used, or cleaned and maintained; and 3) Labor or shipping charges. Other exclusions
apply.
ENTIRE WARRANTY, EXCLUSIVE REMEDY AND CONSEQUENTIAL DAMAGES DISCLAIMER
THIS WARRANTY IS GF’S ONLY WARRANTY AND IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED.
For the complete warranty for this product, please visit our website at www.grahameld.com.

6810A-INS-LAB-RevRevC15 3
6810A: DROP ARM VERSAMODE™
INSTRUCCIONES PARA ASAMBLEAR Y OPERACIÓN
GUARDE ESTAS INSTRUCCIONES PARA EL USO FUTURO
Info: La versión más reciente de estas instrucciones podrá ser encontrado en www.grahamfield.com.
ADVERTENCIA: Importante! Lea y entiende estas instrucciones antes de ensamblar
o utilizar el VersaMode. Si no entiende cualquier parte de estas advertencias,
precauciones o instrucciones, contacte a un profesional del cuidado médico para
dirección en el uso de este producto. Asegúrese que el VersaMode esté ensamblado
como descrito en los párrafos siguientes antes de uso. Si el VersaMode no está
ensamblado en la manera correcta, daño personal o a la propiedad puede ocurrir.
ADVERTENCIA: Si componentes están dañados o no están presentes, contacte a su
distribuidor autorizado de GF inmediatamente. No substituya piezas.
ADVERTENCIA: Este producto tiene una capacidad máximo de peso del usuario de
300 lb, DISTRIBUIDO UNIFORMEMENTE.
ADVERTENCIA: Aviso para los clientes de California - Proposición 65 de California
ADVERTENCIA: Este producto contiene una sustancia química conocida en el estado de
California por causar cáncer y daños reproductivos o del desarrollo.
ADVERTENCIA: GF Health Products, Inc. no asume responsabilidad alguna por daños o
heridas causadas por ensamblaje incorrecto de este producto.
USO PREVISTO
Para proporcionar transporte, transferencia, y funciones de cómoda con un único aparato.
ENSAMBLAJE (VÉASE LA ILUSTRACIÓN)
1. Quite cuidadosamente los componentes de la
caja.
2. Instale el montaje de respaldo y asiento en el
montaje de marco bajo y asiento insertando
los tubes del respaldo en los tubos del baso.
Si es necesario, aoje, pero no retire, las
perillas
3. Apriete las perillas en el asiento trasero
hasta que sean seguras — no las aprietan
demasiado.
4. Instale los reposapiés en los soportes del
marco bajo. Trabe los reposapiés en lugar.
5. Resbale el cubo de la cómoda adentro bajo
asiento de la parte posterior.
ADVERTENCIA: Antes de usar, asegúrese
que todos los componentes estén bien
sujetos y el VersaMode está ensamblado como descrito.
OPERACIÓN
Dejar Caer los Apoyobrazos
Los apoyobrazos del VersaMode dejan caer para facilitar transferencia. Para caer los apoyobrazos,
tire de la palanca hacia fuera hasta que los apoyobrazos desenganchan, levante los apoyobrazos
para arriba del zócalo, y hágalos pivotar hacia abajo.
Trabarse de las Ruedas Traseras
Las ruedas traseras se traban en lugar para prevenir el movimiento. Para trabarse, caminar en el
pedal posterior hasta que trabe. Para abrir, caminar en el pedal posterior hasta que abra.
6810A Drop Arm VersaMode
montaje de
respaldo y apoyobrazo
cojín del asiento (volteado para
mostrar asiento de la cómoda)
apoyobrazo
reposapié
rueda delantera
palanca
plataforma
del asiento
perilla
pedal de
trabarse
palanca
cuba de la
cómoda
rueda
trasera
montaje de
marco bajo
y asiento

4 6810A-INS-LAB-RevRevC15
Hacer Pivotar / Separar los Reposapiés
Los reposapiés del VersaMode hacen pivotar lejos o separan para facilitar transferencia. Para
hacer pivotar el reposapié lejos, presione la palanca y hágala pivotar apartada. Para quitar el
reposapié, hágalo pivotar lejos, después levántelo para arriba de los soportes. Para trabar el
reposapié en el lugar, hágalo pivotar adentro hacia el centro del VersaMode hasta que se trabe en
lugar.
MANTENIMIENTO
Asegure que todos los tuercas, tornillo y tiradores están apretados semanalmente.
ADVERTENCIA: Revise el VersaMode semanalmente para función propio y uso. Si algún
componente no está trabajando correctamente o se parece usado, contacte a su
distribuidor autorizado de GF para reparación y partes reemplazados apropiados.
Limpiando
Limpie el VersaMode con una solución suave de jabón y agua, aclare con agua clara, entonces
séquese con un paño suave. Asegúrese que el VersaMode esté aclarado bien antes de usar.
sAVISO: NO DEBE usar los solventes, los polvos abrasivos, o los cojines de fregado en
cualquier parte del VersaMode.
sAVISO: Limpie siempre el uso posterior del VersaMode cuanto antes. Para contener olor
hasta que el VersaMode puede ser limpiado, substituya la tapa de la cómoda en la cuba
de la cómoda inmediatamente después del uso.
GARANTÍA LIMITADA
La información de garantía siguiente es un SUMARIO de la Garantía del Producto completa provisto de GF Health Products, Inc.
Para la garantía completa, por favor de visitar a la página de web www.grahameld.com.
GF Health Products, Inc. (“GF”) garantía al comprador original o arrendatario (cualquiera is el “Cliente”) solamente, que va
reemplazar o reparar componentes, a la decisión solo de GF, cuales son defectos en material o calidad utilizado normalmente
y con servicio. La garantía es para partes solamente y no incluye fuerza laboral o el costo de transporte. Todas garantías con
condicionales por el uso apropiado del producto estrictamente en acuerdo con las instrucciones aplicables de GF. Producto
próvido a usuarios como réntales deben ser serviciados por el proveedor y inspeccionado antes de entrega. Cada usuario debe
ser preparado en la operación y seguridad de este producto antes de uso. Dentro las reglas normales en este documento, el marco
tiene garantía de tres (3) años; asiento / respaldo, las piernas de extensión y los brazos tienen garantía de seis (6) meses; y los
componentes de uso normal, tales como puntas, ruedas y manijas, tienen garantía de tres (3) meses. El periodo de garantía se
comencia en la fecha de transporte al Cliente a menos que haya una fecha de expiración en el componente en cual la garantía se
expira en la periodo de garantía o la fecha de expiración.
OBTENIENDO SERVICIO DE GARANTÍA
La garantía limitada solamente aplica a defectos reportados al Distribuidor de quien el Cliente compro el producto dentro el
periodo de garantía aplicable. Si no hay Distribuidor, debe llamar a GF directamente llamando 770-368-4700, mandando fax a
770-368-2386 o por email a cs@grahamfield.com. Direcciones específicos se van a dar por el Representante de Servicio De Clientes.
EXCLUSIONES
La garantía no cubre ni GF será responsable por lo siguiente: 1) Defectos, daño o otras condiciones causadas por mal uso,
abuso, negligencia, alteración, accidente, daño de transporte o falta de buscar y obtener reparo o repuesto en manera puntual;
2) Productos no instalados, utilizados or mantenidos correctamente; y 3) Cargos de labor o transporte. Otras exclusiones se
aplican.
GARANTIA ENTERO, REMEDIO EXCLUSIVO Y DESCARGO DE DANOS CONSIGUIENTE
ESTA GARANTIA ES LA UNICA GARANTIA DE GF Y ES EN VEZDE TODAS OTRAS GARANTIAS, EXPRESIDAS O IMPLICITADAS.
Para la garantía completa por este producto, por favor de visitar a la página www.grahameld.com.
