M-Audio M-TRACK 2X2 User manual

User Guide
English ( 3 – 5 )
Guía del usuario
Español ( 6 – 8 )
Guide d'utilisation
Français ( 9 – 11 )
Guida per l'uso
Italiano ( 12 – 14 )
Benutzerhandbuch
Deutsch ( 15 – 17 )
Appendix
English ( 18 )
M-TRACK 2X2
C -SERIES

3
User Guide (English)
Introduction
Box Contents
M-Track 2X2
USB-C–to–USB-C Cable
USB-C–to–USB-A Cable
Software Download Cards
User Guide
Safety & Warranty Manual
Support
For the latest information about this product (system requirements, compatibility information,
etc.) and product registration, visit m-audio.com.
For additional product support, visit m-audio.com/support.
Quick Start
Windows users: Before connecting M-Track 2X2 to your computer, install the drivers:
1. Go to m-audio.com/drivers and download the latest M-Track 2X2 driver for your
operating system.
2. Open the file you downloaded and double-click the driver installer file.
3. Follow the on-screen instructions to install the drivers.
Note:
•Remember to select M-Track 2X2 as your interface in the Preferences, Options, Device
Setup, etc. in your digital audio workstation (DAW).
•Use the +48V (Phantom Power) Switch only if a microphone requires phantom power.
Most dynamic microphones and ribbon microphones do not require phantom power, but
most condenser microphones do. Consult your microphone's documentation to find out
whether it needs phantom power.
Connection Diagram
Items not listed under Introduction > Box Contents are sold separately.
Front Panel
Rear Panel
Monitors
Headphones
Guitar
Computer
Microphone
M-TRACK
2X2
C -SERIES

4
Features
Top Panel
1. Input Gain: Adjusts the input's gain
level. Set this knob so the
corresponding LED Meter (located
below the knob) displays a "healthy"
level during performance—but not so
high that the meter "clips" or peaks,
causing distortion in the audio.
2. LED Meters: Indicates the input
signal level from the Combo Input or
Instrument Input.
3. USB / Direct Blend: Adjusts the mix
of the audio signal from your inputs
(Direct) and the audio output of your
computer (USB) that will be sent to
the Main Outputs and Headphone Output.
This knob is useful for dealing with “latency” when you are recording in your DAW.
Latency is a delay in sound that may occur between the incoming sound (playing your
instrument, singing, etc.) and outgoing sound (when you hear it in the DAW).
Latency is often the result of the “buffer size” setting, which is usually located in your
DAW’s Preferences, Options, or Device Setup menu. Higher buffer sizes generally result
in higher latency. In some cases, lower buffer size settings can consume a lot of your
computer’s CPU and cause audio glitches. To prevent these audio glitches, you will need
to use a higher buffer setting, and this may result in latency.
If you are experiencing latency when recording, adjust the knob towards the Direct
position to increase the blend of unprocessed audio from your inputs directly to your
Main Outputs and Headphone Output. This will let you hear the incoming audio from
your inputs without latency while still being able to hear the audio from your DAW. When
listening to the playback, adjust the knob all the way to the USB position.
If your computer is powerful enough, you may be able to set the buffer size setting in
your DAW low enough such that you may never need to listen to the direct audio signal
from your inputs. In this case, set the USB / Direct Blend knob all the way to the USB
position to monitor only the audio output of your DAW.
4. Headphone Level: Adjusts the output volume of the Headphone Output.
5. Monitor Level: Adjusts the output volume of Main Outputs, which should be connected
to your powered monitors or amplifier system.
6. Power LED: Lights up when a valid USB connection has been established between your
computer and M-Track 2X2. Use this light to verify that M-Track 2X2 is receiving power
and is ready to use.
7. +48V (Phantom Power) LED: Lights up when phantom power is engaged.
M-TRACK
2X2
C -SERIES
+48V
+48V
INPUT INPUT
13 1
2
4
5
276

5

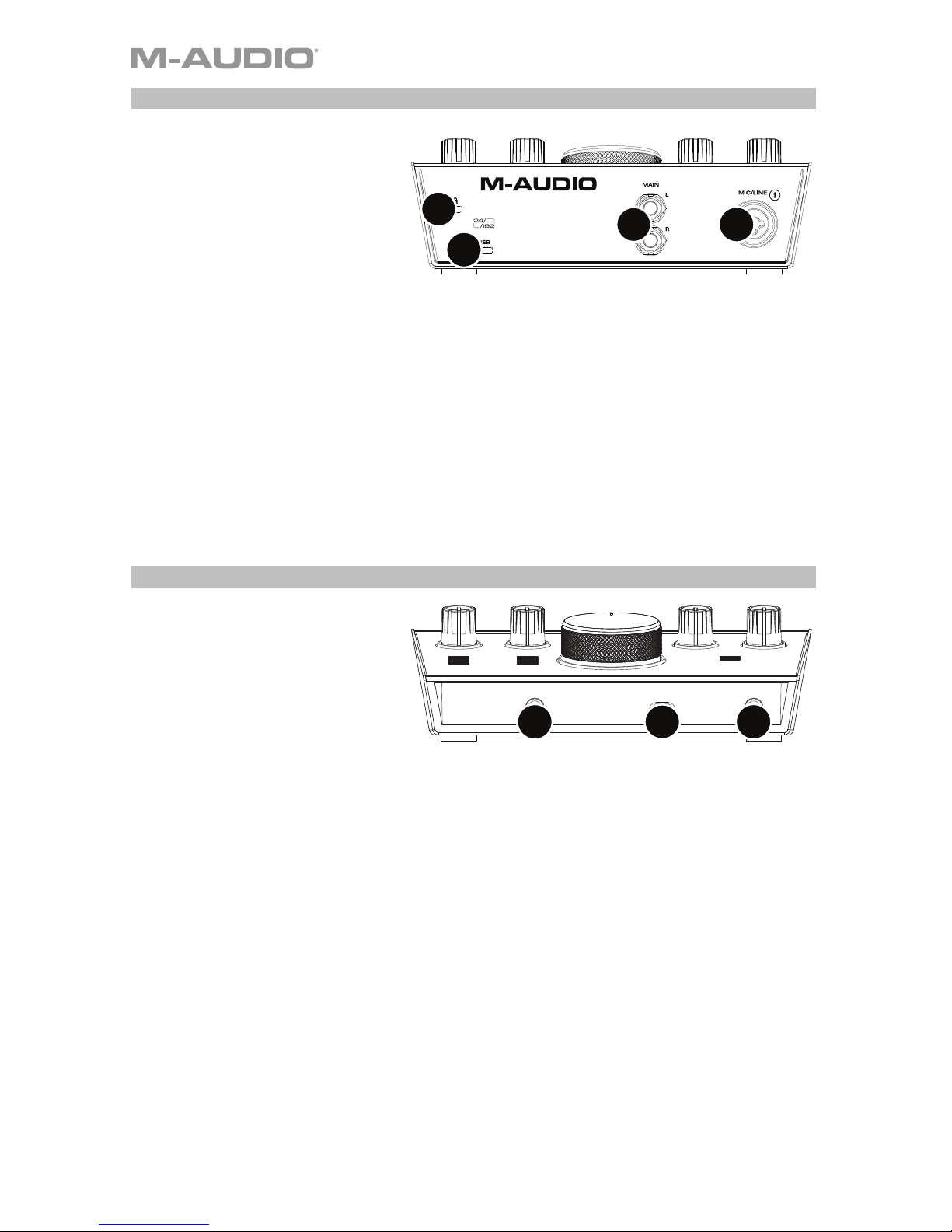

Rear Panel
1. USB Port (Type C): This
connection will allow you to send
audio and MIDI data to and from
a computer. Use the included
USB-C-to-USB-C or USB-C-to-
USB-A cables to connect the M-
Track 2X2 to a computer. The M-
Track 2X2 requires a USB 2.0
connection (or higher).
2. Combo Input: Connect a microphone, a guitar or bass with an active pickup, or a line-
level device to this input. For microphones, use an XLR or 1/4” (6.35 mm) TRS cable. For
a guitar or bass with an active pickup, use a standard 1/4” (6.35 mm) TS cable. For line-
level signals, use a 1/4" (6.35 mm) TRS cable. View the input signal level with the LED
Meters.
3. Main Outputs: Use standard 1/4" (6.35 mm) TRS cables to connect these outputs to
your powered monitors, amplifier system, etc. The mix you hear from these outputs will
be determined by the USB / Direct Blend knob. The level of these outputs is controlled
by the Monitor Level knob.
4. Kensington Lock Slot: You can use this Kensington lock slot to secure M-Track 2X2 to a
table or other surface.
Front Panel
1. Headphone Output: Connect 1/4"
(6.35 mm) TRS headphones to this
output. The mix you hear from this
output will be determined by the
USB / Direct Blend knob. The level
of this output is controlled by the
Headphone Level knob.
2. Instrument Input: Connect a guitar with a passive pickup or other high-impedance signal
to this input with a 1/4" (6.35 mm) TS cable. View the input signal level with the LED
Meters.
3. +48V (Phantom Power) Switch: This switch activates and deactivates phantom power.
When activated (lit), phantom power supplies +48 volts to the Combo Input. Please note
that most dynamic microphones and ribbon microphones do not require phantom power,
while most condenser microphones do. Consult your microphone's documentation to
find out whether it needs phantom power.
1
2 3
M-TRACK
2X2
C -SERIES
4
1
23

6
Panel trasero Panel frontal
Guía del usuario (Español)
Introducción
Contenido de la caja
M-Track 2X2
Cable USB-C-a-USB-C
Cable USB-C-a-USB-A
Tarjetas de descarga de software
Guía del usuario
Manual sobre la seguridad y garantía
Soporte
Para obtener la información más completa acerca de este product (los requisitos del sistema,
compatibilidad, etc) y registro del producto, visite m-audio.com.
Para soporte adicional del producto, visite m-audio.com/support.
Diagrama de instalación
Usuarios de Windows: Antes de conectar el M-Track 2X2 a su computadora, instale los drivers:
1. Vaya a m-audio.com/drivers y descargue el driver M-Track 2X2 más reciente para su sistema
operativo.
2. Abra el archivo que descargó y haga doble clic en el archivo instalador del driver.
3. Siga las instrucciones de la pantalla para instalar los drivers.
Nota:
•Recuerde seleccionar M-Track 2X2 como su interfaz en las Preferences (Preferencias),
Options (Opciones), Device Setup (Configuración de dispositivo), etc. de su estación de audio
digital (DAW).
•Utilice el interruptor +48V (potencia fantasma) solamente si un micrófono requiere potencia
fantasma. Más dinámicos y de cinta micrófonos no requieren alimentación fantasma, mientras
que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de
su micrófono para averiguar si necesita alimentación fantasma.
Conexión rápida
Los elementos que no se enumeran en Introducción >Contenido de la caja se venden por separado.
Computadora
Micrófono
Guitarra
Monitores
alimentados
Auriculares
M-TRACK
2X2
C -SERIES

7
Características
Panel superior
1. Ganancia de entrada: Ajusta el nivel
de ganancia de la entrada. Ajuste
esta perilla de manera que el LED
medidor correspondiente (ubicado
debajo de la perilla) muestre un nivel
"saludable" durante la ejecución—
pero no tan alto que el medidor
"recorte" o llegue al pico, causando
distorsiones en el audio.
2. Medidores LED: Indica el nivel de la
señal de entrada proveniente de las
entrada combinada o entrada de
instrumentos.
3. Mezcla USB / Direct (Directo):
Ajusta la mezcla de la señal de audio proveniente de sus entradas (Direct) y la salida de
audio de su ordenador (USB) que se enviará a las salidas Main (principales) y a la salida
para auriculares.
Esta perilla es útil para lidiar con la "latencia" cuando está grabando en su DAW. La
latencia es el retardo que puede ocurrir entre el sonido entrante (cuando toca su
instrumento, canta, etc.) y el sonido saliente (cuando lo oye en la DAW).
La latencia es a menudo el resultado del ajuste del "tamaño del búfer", el cual suele estar
ubicado en los menús de preferencias, opciones o configuración de dispositivo de su
DAW. Los tamaños de búfer más grandes generalmente producen mayores latencias. En
algunos casos, ajustes más bajos del tamaño del búfer pueden consumir una gran
cantidad de recursos de la CPU de su ordenador y causar defectos en el audio. Para
prevenir estos defectos, deberá utilizar un ajuste mayor del búfer, y esto podría crear
latencia como resultado.
Si está experimentando latencia al grabar, ajuste la perilla hacia la posición Direct para
aumentar la mezcla de audio sin procesar que proviene de sus entradas directamente a
las salidas Main y las salidas para auriculares. Esto le permitirá escuchar el audio
entrante proveniente de sus entradas sin la latencia a la vez que escucha el audio
proveniente de su DAW. Cuando escuche la reproducción, gire la perilla totalmente a la
posición USB.
Si su ordenador es lo suficientemente potente, podrá ajustar el tamaño del buffer en su
DAW lo suficientemente bajo como para nunca más tener que escuchar la señal de audio
directa proveniente de sus entradas. En este caso, gire la perilla Mezcla USB / Direct
totalmente hacia la posición USB para monitorizar solo la salida de audio de su DAW.
4. Nivel de auriculares: Ajusta el nivel de volumen de la salida para auriculares.
5. Nivel de monitoreo: Ajusta el volumen de salida de las salidas salidas principales (Main
Outputs), las cuales deberían estar conectadas a monitores alimentados o a un sistema
de amplificación.
6. LED de alimentación: Se enciende cuando se establece una conexión USB válida entre
su computadora y el M-Track 2X2. Use esta luz para verificar que el M-Track 2X2 esté
recibiendo alimentación y esté listo para usar.
7. LED de phantom power: Se enciende cuando se acopla la alimentación fantasma.
M-TRACK
2X2
C -SERIES
+48V
+48V
INPUT INPUT
13 1
2
4
5
276

8
Panel trasero
1. Puerto USB (tipo C): Esta
conexión le permitirá enviar audio
y datos MIDI hacia o desde un
ordenador. Utilice los cables
USB-C–a–USB-C o USB-C–a–
USB-A para conectar el M-Track
2X2 a un ordenador. El M-Track
2X2 requiere una conexión USB
2.0 (o superior).
2. Entrada combinada: Conecte un micrófono, guitarra o bajo con captador activo o un
dispositivo de nivel de línea a esta entrada. Para micrófonos, utilice un cable XLR o TRS
de 6,35 mm (1/4 pulg.). Para guitarras o bajos con captador activo, utilice un cable TS
estándar de 6,35 mm (1/4 pulg.).
3. Salidas principales: Utilice cables TRS estándar de 6,35 mm (1/4 pulg.) para conectar
estas salidas a sus monitores alimentados, sistema de amplificación, etc. La mezcla que
escuche por estas salidas es determinada por la perilla Mezcla USB / Direct. El nivel de
estas salidas está controlado por la perilla nivel de monitor (Monitor Level).
4. Ranura de bloqueo Kensington: Puede utilizar esta ranura de bloqueo Kensington a fin
de sujetar el M-Track 2X2 a una mesa u otra superficie.
Panel frontal
1. Salida para auriculares: Conecte
auriculares estéreo de 1/4 pulg.
(6,35 mm) a esta salida. La mezcla
que escuche por eta salida es
determinada por la perilla mezcla
USB / Direct. El nivel de esta señal
de salida está controlado por la
perilla nivel de auriculares (Headphone Level).
2. Entrada de instrumento: Conecte a esta entrada una guitarra con captador pasivo u
otra señal de alta impedancia mediante un cable TS de 6,35 mm (1/4 pulg.). Vea el nivel
de la señal de entrada con los medidores de LED.
3. Interruptor +48V (potencia fantasma): Este interruptor activa y desactiva la potencia
fantasma para las entradas combinadas. Al activarse, la potencia fantasma proporciona
+48 voltios a las entradas XLR de los micrófonos. Tenga en cuenta que más dinámicos y
de cinta micrófonos no requieren alimentación fantasma, mientras que la mayoría de los
micrófonos de condensador la requieren. Consulte la documentación de su micrófono
para averiguar si necesita alimentación fantasma.
1
2 3
M-TRACK
2X2
C -SERIES
4
1
23

9
Guide d'utilisation (Français)
Présentation
Contenu de la boîte
M-Track 2X2 Cartes de téléchargement de logiciel
Câble USB-C-à-USB-C Guide d'utilisation
Câble USB-C-à-USB-A Consignes de sécurité et informations concernant la garantie
Assistance
Pour les dernières informations concernant ce produit (la configuration système minimale requise, la
compatibilité, etc) et l’enregistrement du produit, veuillez visitez le site m-audio.com.
Pour toute assistance supplémentaire, veuillez visiter le site m-audio.com/support.
Utilisation rapide
Utilisateurs de Windows : Avant de brancher le M-Track 2X2 à votre ordinateur pour la première
fois, vous devez installer les pilotes :
1. Veuillez visiter m-audio.com/drivers et télécharger le dernier pilote M-Track 2X2 pour votre
système d'exploitation.
2. Ouvrez le fichier téléchargé, puis double-cliquez sur le fichier d'installation du pilote.
3. Suivez les instructions à l’écran pour installer les pilotes.
Important :
•N'oubliez pas de sélectionner M-Track 2X2 comme votre interface dans les préférences,
options, configuration de périphérique, etc., de votre logiciel audionumérique (DAW).
•Utiliser la touche d'alimentation fantôme (+48V) uniquement lorsque un microphone nécessite
une alimentation fantôme. Veuillez noter que les microphones électrodynamiques et à ruban ne
nécessitent pas d'alimentation fantôme, alors que les microphones à condensateur en ont
besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous
devez utiliser l'alimentation fantôme.
Schéma de connexion
Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus
séparément.
Ordinateur
Moniteurs
amplifiés
Microphone
Guitare Casque
d'écoute
Panneau arrière Panneau avant
M-TRACK
2X2
C -SERIES

10
Caractéristiques
Panneau supérieur
1. Gain d’entrée : Ces boutons
permettent d'ajuster le niveau de
gain du signal d’entrée. Réglez ces
boutons afin que le vumètre DEL
(sous le bouton) correspondant
affiche un niveau « raisonnable »
durant la prestation — mais pas si
élevé que le vumètre écrête,
ajoutant de la distorsion dans le
signal.
2. Vumètres DEL : Ces DEL
indiquent le niveau du signal
d'entrée de l’entrée combo ou de
l’entrée d'instrument.
3. USB/Direct : Ajuste le mélange du signal audio des entrées (Direct) et la sortie audio de
l’ordinateur (USB) qui sera transmis aux sorties principales et à la sortie casque.
Ce bouton est utile afin de régler des problèmes de latence lors de l’enregistrement sur
votre logiciel audionumérique. La latence est définie comme le délai entre le signal
entrant (lorsque vous jouez d’un instrument, vous chantez, etc.) et le signal sortant (que
vous entendez dans votre logiciel audionumérique).
La latence est souvent reliée au réglage de la taille de la mémoire tampon, qui se trouve
habituellement dans le menu préférences, options ou paramètres de votre logiciel.
Généralement, plus la taille de la mémoire tampon est grande, plus grande sera la
latence. Dans certains cas, une taille de mémoire tampon plus petite peut consommer
une grande partie des ressources du processeur et causer des problèmes audio. Pour
éviter ces problèmes audio, vous devrez utiliser une taille de mémoire tampon plus
élevée, et cela pourrait produire de la latence.
Si vous éprouvez des délais de latence lors de l’enregistrement, essayez d’ajuster le
réglage du bouton vers la position Direct afin d’augmenter la quantité du signal audio
non traité transmis des entrées vers les sorties principales et casque. Cela vous
permettra d'entendre le signal audio sans latence provenant des entrées tout en pouvant
entendre l'audio de votre logiciel. Lors de la lecture, réglez le bouton sur la position USB.
Si votre ordinateur est assez puissant, vous pourriez peut-être diminuer le réglage de la
taille de la mémoire tampon de votre logiciel de manière à ne jamais avoir besoin
d’écouter le signal audio directement des entrées. Dans ce cas, réglez le bouton
USB/Direct à la position USB afin de contrôler uniquement la sortie audio de votre
logiciel audionumérique.
4. Bouton casque d'écoute : Ces boutons permettent d’ajuster le niveau des sorties
casque d'écoute.
5. Bouton moniteur : Ce bouton permet de régler le volume des sorties principales reliées
à des moniteurs amplifiés ou à un système d’amplification.
6. DEL de power : S’allume lorsque qu’une connexion USB est établie entre votre
ordinateur et le M-Track 2X2. Vous pouvez utiliser cette DEL pour vérifier que le M-Track
2X2 est alimenté et prêt.
7. DEL de phantom power (alimentation fantôme) : S'allume lorsque l'alimentation
fantôme est activée.
M-TRACK
2X2
C -SERIES
+48V
+48V
INPUT INPUT
13 1
2
4
5
2
7
6

11
Panneau arrière
1. Port USB (type C) : Cette
connexion permet de transmettre
et de recevoir des signaux audio
et des données MIDI vers et
depuis un ordinateur. Utilisez le
câble USB-C–vers–USB-C ou
USB-C–vers–USB-A fourni pour
brancher le M-Track 2X2 à un
ordinateur. Le M-Track 2X2 requiert une connexion USB 2.0 (ou version ultérieure).
2. Entrée combo : Cette entrée permet de brancher un microphone, une guitare ou une
basse avec un micro actif, ou un appareil à niveau ligne. Pour brancher un microphone,
utilisez un câble XLR ou TRS 6,35 mm. Pour une guitare ou une basse dotée d’un micro
actif, utilisez un câble TS 6,35 mm standard.
3. Sorties principales : Utilisez des câbles TRS 6,35 mm standards pour relier ces sorties à
vos moniteurs amplifiés, à un système d’amplification, etc. Le mix que vous entendez via
ces sorties est déterminé par le bouton USB/Direct. Le niveau de ces sorties est
commandé par le bouton bouton moniteur.
4. Verrou Kensington : Cet emplacement permet d’utiliser un verrou Kinsington pour
sécuriser le M-Track 2X2 sur une table ou autre surface.
Panneau avant
1. Sortie casque : Cette sortie
permet de brancher un casque
d’écoute TRS 6,35 mm. Le mix
que vous entendez via cette
sortie est déterminé par le
bouton USB/Direct. Le niveau
de cette sortie est commandé
par le bouton du bouton du
casque d’écoute.
2. Entrée instrument : Cette entrée permet de brancher une guitare avec micros passifs ou
un autre instrument à haute impédance avec un câble TS 6,35 mm. Vous pouvez vérifier
le niveau du signal d'entrée sur les vumètres DEL.
3. Alimentation fantôme : Cette touche permet d’activer et de désactiver l'alimentation
fantôme de l’entrée combo. Lorsqu'elle est activée (allumée), l’alimentation fantôme
fournit +48 volts à l’entrée micro XLR. Veuillez noter que la plupart des microphones
électrodynamiques et microphones à ruban ne nécessitent pas d’alimentation fantôme,
alors que les microphones à condensateur en ont besoin. Veuillez consulter la
documentation fournie avec votre microphone pour savoir si vous devez utiliser
l'alimentation fantôme.
1
2 3
M-TRACK
2X2
C -SERIES
4
1
23

12
Guida per l'uso (Italiano)
Introduzione
Contenuti della confezione
M-Track 2X2
Cavo USB-C-a-USB-C
Cavo USB-C-a-USB-A
Schede di download del software
Guida per l'uso
Istruzioni di sicurezza e garanzia
Assistenza
Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete,
compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina m-audio.com.
Per ulteriore assistenza, recarsi alla pagina m-audio.com/support.
Inizio rapido
Utenti Windows: Prima di collegare l'M-Track 2X2 computer, installare i driver:
1. Recarsi alla pagina m-audio.com/drivers e scaricare i più recenti driver del M-Track 2X2 per il
proprio sistema operativo.
2. Aprire il file scaricato e fare doppio clic sul file di installazione dei driver.
3. Seguire le istruzioni su schermo per installare i driver.
Importante:
•Ricordarsi di selezionare l'M-Track 2X2 come interfaccia sotto Preferiti, Opzioni,
Configurazione dispositivo, ecc. nel proprio DAW.
•Servirsi dell'interruttore +48V (l’alimentazione phantom) solo se un microfono richiede
l'alimentazione phantom. La maggior parte microfoni dinamici e i microfoni a nastro non
richiedono alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì.
Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom
o meno.
Schema dei collegamenti
Elementi non elencati sotto Introduzione >Contenuti della confezione sono venduti separatamente.
Computer
Monitor
Microfono
Chitarra
Cuffie
Pannello posteriore Pannello anteriore
M-TRACK
2X2
C -SERIES

13
Caratteristiche
Pannello superiore
1. Gain d'ingresso: regola il livello
di guadagno degli ingressi.
Impostare questa manopola in
modo che il corrispondente
misuratore LED (situato sotto
la manopola) mostri a display un
livello "sano" durante le
esibizioni, ma non un livello tale
da provocare "salti" o picchi,
causando distorsione dell'audio.
2. Misuratori LED: Indica il livello
del segnale di ingresso dagli
Ingresso Combo o dagli
Ingresso Strumento.
3. USB / Direct Blend: regola il
mix del segnale audio proveniente dagli ingressi (Direct) e dell'uscita audio del computer
(USB) che sarà inviato alle uscite main e all'uscita cuffie.
Questa manopola è utile per gestire la “latenza” quando si registra nel DAW. La latenza è
il ritardo che si può avere tra il suono in ingresso (lo strumento suonato, il canto, ecc.) e il
suono in uscita (quando si sente nel DAW).
La latenza dipende spesso dalla configurazione della “dimensione del buffer”, che si
trova solitamente nel menu Preferiti, Opzioni o Configurazione Dispositivo del proprio
DAW. A dimensioni di buffer maggiore corrisponde solitamente una latenza superiore. In
alcuni casi, un buffer di piccole dimensioni può consumare molta CPU del computer e
può provocare problemi di audio. Per impedire questi problemi audio bisogna utilizzare
un'impostazione più elevata del buffer e questo può portare a una latenza.
In caso di latenza durante la registrazione, regolare la manopola verso la posizione diretta
Direct per aumentare la miscela di audio non elaborato proveniente dagli ingressi e
direttamente alle uscite Main e cuffie. In questo modo sarà possibile sentire l'audio in
arrivo dagli ingressi senza latenza, potendo comunque sentire l'audio proveniente dal
DAW. Al momento di ascoltare la riproduzione, girare la manopola su "USB".
Se il computer è abbastanza potente, si può impostare la dimensione del buffer nel DAW
a un livello sufficientemente basso da non dover mai sentire il segnale audio diretto
proveniente dagli ingressi. In questo caso, impostare la manopola USB / Direct Blend su
"USB" per monitorare solo l'uscita audio del DAW.
4. Livello cuffie: regola il volume di uscita dell’uscita cuffie.
5. Livello monitor (Monitor Level):regola il volume di uscita delle uscite principali, che
dovrebbero essere collegate ai monitor o al sistema di amplificazione.
6. LED di alimentazione: Si accende quando viene stabilito un collegamento USB valido
tra il computer e l'M-Track 2X2. Servirsi di questa spia per verificare che l'M-Track 2X2
riceva alimentazione e sia pronto per l'uso.
7. LED di alimentazione phantom: Si accende quando è attivata l'alimentazione phantom.
M-TRACK 2X2
C -SERIES
+48V
+48V
INPUT INPUT
13 1
2
4
5
276

14
Pannello posteriore
1. Porta USB (tipo C): questo
collegamento consente di
inviare audio e dati MIDI da/a
un computer. Servirsi dei cavi
da USB-C–a–USB-C o da
USB-C–a–USB-A in dotazione
per collegare l'M-Track 2X2 al
computer. L'M-Track 2X2
richiede un collegamento USB
2.0 (o superiore).
2. Ingresso combo: collegare un microfono, una chitarra o un basso con pickup attivo o un
dispositivo a livello di linea a questo ingresso. Per i microfoni, servirsi di un cavo TRS XLR
o da 1/4” (6,35 mm). Per una chitarra o un basso con pickup attivo, servirsi di un cavo TS
standard da 1/4” (6,35 mm).
3. Uscite principali: servirsi di cavi TRS standard da 1/4" (6,35 mm) per collegare queste
uscite a monitor, impianto di amplificazione, ecc. Il mix che si sente da queste uscite sarà
determinato dalla manopola USB / Direct Blend. Il livello di queste uscite è controllato
dalla manopola livello monitor (Monitor Level).
4. Slot per lucchetto Kensington: servirsi di questa apertura per lucchetto Kensington per
fissare l'M-Track 2X2 a un tavolo o ad altre superfici.
Pannello anteriore
1. Uscita cuffie: collegare cuffie
TRS da 1/4" (6,35 mm) a
questa uscita. Il mix che si
sente in questa uscita sarà
determinato dalla manopola
USB / Direct Blend. Il livello di
questa uscita è controllato
dalla manopola livello cuffie
(Headphone Level).
2. Ingresso strumento: collegare una chitarra con pickup passivi o un altro segnale ad alta
impedenza a questo ingresso servendosi di un cavo TS da 1/4" (6,35 mm). Visualizzare il
livello del segnale di ingresso servendosi dei misuratori a LED.
3. Interruttore +48V (l’alimentazione phantom): questo interruttore attiva e disattiva
l'alimentazione phantom per agli ingresso combo. Quando attivata (accesso),
l’alimentazione phantom fornisce +48 volt agli ingresso mic XLR. Va notato che la
maggior parte microfoni dinamici e i microfoni a nastro non richiedono alimentazione
phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la
documentazione del microfono per scoprire se necessita di alimentazione phantom o
meno.
1
2 3
M-TRACK
2X2
C -SERIES
4
1
23

15
Benutzerhandbuch (Deutsch)
Einführung
Lieferumfang
M-Track 2X2 Software Download-Karten
USB-C-zu-USB-C Kabel Benutzerhandbuch
USB-C-zu-USB-A Kabel Sicherheitshinweise und Garantieinformationen
Kundendienst
Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur
Kompatibilität etc.) und zur Produktregistrierung besuchen Sie m-audio.com.
Um weitere Unterstützung zu Ihrem Produkt zu erhalten besuchen Sie m-audio.com/support.
Schnellstart
Windows Anwender: Installieren Sie die Treiber bevor Sie M-Track 2X2 mit Ihrem Computer
verbinden:
1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten M-Track 2X2-Treiber
für Ihr Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-
Installationsdatei.
3. Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren.
Wichtig:
•Denken Sie daran, M-Track 2X2 als Schnittstelle in den Einstellungen, Optionen oder im
Geräte-Setup etc. in Ihrer Digital Audio Workstation (DAW) auszuwählen.
•Verwenden Sie den +48V (Phantomspeisung)-Schalter nur dann, wenn ein Mikrofon eine
Phantomspeisung benötigt. Die meisten dynamischen Mikrofone und Bändchenmikrofone
benötigen keine Phantomspeisung. Die meisten Kondensatormikrofone tun dies jedoch.
Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine
Phantomspeisung benötigt.
Anschlussdiagramm
Teile, die nicht unter Einführung >Lieferumfang angegeben sind, sind separat erhältlich.
Computer
Aktivemonitore
Mikrofon
Gitarre
Kopfhörer
Vorderseite Rückseite
M-TRACK
2X2
C -SERIES

16
Funktionen
Oberseite
1. Eingangsverstärkung: Passt den
Verstärkungsfaktor des Eingangs an.
Stellen Sie diesen Regler so ein, bis
die entsprechende LED-Anzeige
(unterhalb des Reglers) während der
Performance einen "gesunden"
Pegel anzeigt. Der Pegel sollte
jedoch nicht so hoch sein, dass die
Anzeige "clippt" oder Pegelspitzen
erreicht werden, die das Audiosignal
verzerren.
2. LED-Anzeigen: Zeigt den
Eingangspegel der Combo-Eingang
oder Instrument-Eingang an.
3. USB / Direct Blend: Passt den Mix
aus dem Audiosignal von Ihren Eingängen (Direct) und dem Audio-Ausgang des
Computers (USB) an, der an die Hauptausgänge und den Kopfhörerausgang gesendet
wird.
Dieser Regler eignet sich für den Umgang mit der "Latenz", wenn Sie in Ihrer DAW
aufnehmen. Die Latenz ist eine Signalverzögerung, die zwischen dem eingehenden Signal
(wenn Sie Ihr Instrument spielen, singen usw.) und dem ausgehenden Signal (wenn Sie
den Ton in Ihrer DAW hören) auftreten kann.
Die Latenz ist oft das Ergebnis der eingestellten "Puffergröße". Diese Einstellung befindet
sich in der Regel im Einstellungen- oder Optionenmenü Ihrer DAW oder im Geräte-Setup.
Höhere Puffergrößen führen generell zu größerer Latenz. In manchen Fällen kann eine
niedrigere Puffergrößeneinstellung die CPU-Kapazität Ihres Computers stark in Anspruch
nehmen und Tonstörungen verursachen. Um diese Tonstörungen zu vermeiden, müssen
Sie eine höhere Puffereinstellung verwenden. Diese kann zu Latenz führen.
Wenn es beim Aufnehmen zu Latenzzeiten kommt, drehen Sie den Regler in die Position
Direct, um den Mix von nicht verarbeiteten Audiosignalen von Ihren Eingängen direkt an
Ihre Hauptausgänge und Ihren Kopfhörer-Ausgang zu erhöhen. Auf diese Weise
können Sie die eingehenden Audiosignale von Ihren Eingängen ohne Latenz hören und
dabei trotzdem das Audiosignal von Ihrer DAW hören. Wenn Sie sich die Aufnahme
anhören, stellen Sie den Regler ganz auf die Position USB.
Wenn Ihr Computer über die nötige Rechenleistung verfügt, können Sie die
Puffergrößeneinstellung in Ihrer DAW eventuell so niedrig einstellen, dass Sie die direkten
Audiosignale von Ihren Eingängen nie verwenden müssen. In diesem Fall stellen Sie den
Regler USB / Direct Blend ganz auf die Position USB, um nur die Audioausgabe Ihrer
DAW zu überwachen.
4. Kopfhörerlautstärke: Regelt die Lautstärke des Kopfhörerausgangs.
5. Monitorpegel: Passt die Ausgangslautstärke der Hauptausgänge an, welche mit den
Aktivboxen oder dem Verstärker verbunden sein sollten.
6. Power LED: Leuchtet, wenn eine gültige USB-Verbindung zwischen Ihrem Computer und
dem M-Track 2X2 hergestellt wurde. Überprüfen Sie mithilfe dieses Lichts, ob das M-
Track 2X2 mit Strom versorgt wird und einsatzbereit ist.
7. Phantomspeisung LED: Leuchtet bei aktivierter Phantomspeisung.
M-TRACK 2X2
C -SERIES
+48V
+48V
INPUT INPUT
13 1
2
4
5
276

17
Rückseite
1. USB-Port (Typ C): Über diesen
Anschluss können Sie Audio- und
MIDI-Daten an und vom Computer
senden. Verwenden Sie die im
Lieferumfang enthaltenen USB-C-
auf-USB-C oder USB-C-auf-USB-A-
Kabel, um Ihr M-Track 2X2 an einen
Computer anzuschließen. M-Track 2X2 benötigt einen USB 2.0-Anschluss (oder höher).
2. Combo-Eingang: Schließen Sie ein Mikrofon, eine Gitarre, einen Bass mit einem aktiven
Pickup oder ein Line-Level-Gerät an diesen Eingang an. Für Mikrofone verwenden Sie ein
XLR- oder 1/4" (6,35 mm) TRS-Kabel. Verwenden Sie ein 1/4" (6,35 mm) TS-Kabel für
eine Gitarre oder einen Bass mit einem aktiven Pickup.
3. Hauptausgäng: Verwenden Sie handelsübliche 1/4" (6,35 mm) TRS-Kabel, um diese
Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschließen. Der
Mix, den Sie aus diesen Ausgängen hören werden, hängen vom USB/Direct Blend-
Regler ab. Die Lautstärke dieser Ausgänge wird über den Monitorpegelregler
kontrolliert.
4. Kensington Lock Slot: Sie können diesen Kensington Lock Sicherheits-Slot verwenden,
um das M-Track 2X2 an einem Tisch oder einer anderen Oberfläche zu befestigen.
Vorderseite
1. Kopfhörerausgang: Verbinden Sie
1/4" (6,35 mm) TRS-Kopfhörer mit
diesem Ausgang. Der Mix, den Sie
aus diesen Ausgängen hören werden,
hängt von der Einstellung des
USB/Direct Blend-Reglers ab. Der
Pegel dieses Ausgangs wird über den
Kopfhörerpegelregler eingestellt.
2. Instrument-Eingang: Schließen Sie eine Gitarre mit passiven Pickups oder ein anderes
hochohmiges Signal über ein 1/4" (6,35 mm) TS-Kabel an diesen Eingang an. Prüfen Sie
den Eingangspegel mit der LED-Anzeige.
3. +48V (Phantomspeisung)-Schalter: Dieser Schalter aktiviert/deaktiviert die
Phantomspeisung für die Combo-Eingang. Wenn diese Funktion aktiviert ist (leuchtend),
versorgt die Phantomspeisung die XLR-Mikrofoneingäng mit +48 Volt. Bitte beachten Sie,
dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine
Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch.
Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine
Phantomspeisung benötigt. Beachten Sie, daß Phantomspeisung manche
Bändchenmikrofone beschädigen kann! Konsultieren Sie das Handbuch des Mikrofons.
1
2 3
M-TRACK
2X2
C -SERIES
4
1
23

18
Appendix (English)
All specifications are measured at 20 kHz bandwidth. Specifications are subject to change without notice.
Mic Input 1 (balanced XLR)
Frequency Response 20 Hz – 20 kHz (+0.1 dB)
Dynamic Range 104 dB (A-weighted)
Signal-to-Noise Ratio 104 dB (+1.0 dBu, A-weighted)
THD+N 0.003%
Preamp EIN -128 dBu (max gain, 150 Ωsource,
A
-weighted)
Max Input Level +1.5 dBu
Gain Range 55 dB
Line Input 1 (balanced 1/4" [6.35 mm] TRS)
Frequency Response 20 Hz – 20 kHz (+0.05 dB)
Signal-to-Noise Ratio 101 dB (1 kHz, +4 dBu, A-weighted)
THD+N 0.003%
Max Input Level 16 dBu
Gain Range 55 dB
Inst Input 2 (unbalanced 1/4" [6.35 mm] TS)
Frequency Response 20 Hz – 20 kHz (+0.05 dB)
Dynamic Range 100 dB (A-weighted)
Signal-to-Noise Ratio 102 dB (+ 4 dBu, A-weighted)
THD+N 0.004%
Max Input Level 6 dBu
Input Impedance 1MΩ
Gain Range 24 dB
Main Outputs, L and R (balanced, differential 1/4" [6.35 mm] TRS)
Frequency Response 20 Hz – 20 kHz (+0.06 dB)
Dynamic Range / Signal-to-Noise Ratio 102 dB (A-weighted)
THD+N 0.005%
Max Output Level +7 dBu (1 kHz, -1 dBFS)
Headphone Output (impedance-balanced 1/4” [6.35 mm] TRS)
THD+N 0.005%
Output Impedance 10 Ω

19
General
Power USB-bus-powered
Dimensions
(width x depth x height)
6.0” x 2.8” x 7.8”
15.2 cm x 7.1 cm x 19.8 cm
Weight 2.0 lbs.
0.9 kg
Trademarks and Licenses
M-Audio is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries.
Mac and OS X are trademarks of Apple Inc., registered in the U.S. and other countries.
Windows is a registered trademark of Microsoft Corporation in the United States and other
countries.
Kensington and the K & Lock logo are registered trademarks of ACCO Brands.
All other product or company names are trademarks or registered trademarks of their
respective owners.

m-audio.com
Manual Version 1.0
