1
PM01
for the English version, go to page 44
instructivo
aire acondicionado tipo mini-split. inverter
MMI12CABWCAM8
MMI12CADGCAM8
MMI12CAMCAM8
MMI12CDBWCAM8
MMI12HABWCAM8
MMI12HADGCAM8
MMI12HAMCAM8
MMI12HDBWCAM8
lea este instructivo antes de instalar su aire acondicionado
read this manual before installing your new air conditioner
PM01
owner's manual
mini-split type air conditioner. inverter
modelos/models
MMI12CDDGCAM8
MMI12HDDGCAM8
MMI12HDMCAM8
MMI12CDMCAM8
MMI18CDBWCAM8
MMI18HDBWCAM8
MMI18CDDGCAM8
MMI18HDDGCAM8
MMI18CDMCAM8
MMI18HDMCAM8
MMI24CDBWCAM8
MMI24HDBWCAM8
MMI24CDDGCAM8
MMI24HDDGCAM8
MMI24CDMCAM8
MMI24HDMCAM8

2

3
Instrucciones importantes de seguridad .............................................. 4
Partes y funciones .................................................................................. 5
Operación ............................................................................................... 7
Control remoto ...................................................................................... 7
Operación de emergencia y prueba ................................................... 11
Ajuste de la dirección de flujo de aire ............................................... 12
Función DORMIR .................................................................................. 13
Timer de encendido y timer de apagado ........................................... 15
TURBO/SILENCIOSO .............................................................................. 16
Modo ECOLÓGICO ............................................................................... 16
Instalando las baterías ......................................................................... 17
Mantenimiento .................................................................................... 18
Precauciones ......................................................................................... 21
Solución de problemas ......................................................................... 24
Instrucciones de instalación ................................................................. 27
Características eléctricas nominales .................................................... 41
Garantía ................................................................................................ 85
Servicio ................................................................................................. 87
contenido

4
• No use extensiones.
• No conecte otros aparatos en el mismo contacto eléctrico.
• Sujete el conector por la clavija, no por el cable.
• Su producto está provisto de un tomacorriente polarizado tipo "Y"
con cable a tierra integrado.
• No elimine la terminal de tierra ni use adaptadores.
• Si el cordón de alimentación es dañado, éste debe sustituirse por
el fabricante, por su agente de servicio autorizado o por personal
calificado con el fin de evitar un peligro.
• Si en su región suele haber variaciones de voltaje, use un regula-
dor de voltaje.
• Este aparato no se destina para ponerse en funcionamiento por
medio de un programador exterior o por medio de un sistema de
control remoto externo.
• Este aparato no se destina para utilizarse por personas (incluyendo
niños) cuyas capacidades físicas, sensoriales o mentales sean dife-
rentes o estén reducidas, o carezcan de experiencia o conocimien-
to, a menos que dichas personas reciban una supervisión o capaci-
tación para el funcionamiento del aparato por una persona res-
ponsable de su seguridad.
• Los niños deben supervisarse para asegurar que ellos no empleen
los aparatos como juguete.
• IMPORTANTE: Si no sigue las advertencias y pasos anteriores, usted
es enteramente responsable de los daños personales o materiales
que pueda sufrir con el uso de este equipo.
bienvenido
Todo lo que desee saber para el correcto funcionamiento de su pro-
ducto se encuentra aquí y en nuestros sitios web.
Lo invitamos a conocer su producto, a leer el instructivo y obtener el
máximo provecho de él.
instrucciones importantes de seguridad
Las siguientes condiciones no se consideran como uso normal del
aparato:
• Si no ha sido operado de acuerdo con el instructivo de uso propor-
cionado en Español.
• Daños provocados por accidente, descargas eléctricas, fluctuacio-
nes de voltaje, energía eléctrica diferente a la especificada o catás-
trofes.
• Si ha sido utilizado para fines comerciales, industriales o uso dife-
rente al indicado en las instrucciones de manejo.
• Si el producto ha sido reparado por personas y/o talleres de servi-
cio no autorizados.

5
5
6
2
3
4
1
Entrada Filtro purificador de
aire (en el interior)
Rejilla de entrada
Salida
Persianas horizontales
(Ajuste del flujo de aire hacia
arriba y hacia abajo).
Persianas verticales
(Ajuste del flujo de
aire hacia la iz uierda
y derecha)
Pantalla
Interruptor de
emergencia
unidad interna
pantalla A
1. Agujero de recepción de señal.
2. Temperatura ambiental. Cuando recibe la señal del control remo-
to, muestra también la temperatura programada.
3. Ícono de operación ENFRIAR.
4. Ícono de operación CALENTAR.
5. Ícono de operación SALUD (no incluida con estos modelos).
6. Ícono de operación DESHUMIDIFICAR.
pantalla B
1. Agujero de recepción de señal.
2. Pantalla temperatura ambiental. Cuando recibe la señal del con-
trol remoto, muestra también la temperatura programada.
3. Indicador de modo de operación (Se enciende cuando el compre-
sor está encendido).
2
13

6
2 3 41
Entrada
1Filtro purificador de
aire (en el interior)
4
Rejilla de entrada
2
Salida
3
Generador de aniones
(algunos modelos)
5
Persianas horizontales
(Ajuste del flujo de aire hacia
arriba y hacia abajo).
7
Persianas verticales
(Ajuste del flujo de
aire hacia la iz uierda
y derecha)
6
Pantalla
Interruptor de
emergencia
8
La rejilla de ingreso de aire del producto comprado podría variar
con respecto a la mostrada en este manual.
1. Agujero de recepción de señal. Se escucha un bip cuando se recibe
una señal del control remoto.
2. Indicador de encendido. Enciende cuando la unidad inicia.
3. Indicador del modo TIMER. Enciende cuando se selecciona la ope-
ración del TIMER.
4. Indicador de modo de operación. Se ilumina cuando el compresor
está encendido.
pantalla C (para modelos con indicadores LED
solamente)

7
Modo de operación
Control remoto
Enfriar Deshumidificar Ventilador Calentar
Modo de operación SILENCIO
(QUIET)
DORMIR
(SLEEP)
SALUD
(HEALTH) TURBO
Con rol remo o
Calen amien o
eléc rico
suplemen ario
Baja Media Al a
Au omá ica
control remoto
1. Pantalla de MODO
2. Ícono de emisión de señal.
3. Íconos de OSCILACIÓN
4. Pantalla VELOCIDAD DEL VENTILADOR
5. Ícono de BLOQUEO
6. Íconos de TIMER DE APAGADO y TIMER DE ENCENDIDO
7. Pantalla TEMPERATURA
8. Pantalla de funciones adicionales
instrucciones de operación
9. Botón TURBO
10. Botón MY TEMP
11. Botón MODO (MODE)
Tur o Auto
Mode My Temp ECO
Temp+
Swing
F/C
Temp-
Quiet
Sleep
Health Airflow
Confirm/Cancel
Timer On
Timer Off
Lock Light Reset

8
12. Botón de selección F/C (grados Fahrenheit/grados Celsius)
13. Botón VELOCIDAD DEL VENTILADOR
14. Botón SILENCIO (QUIET)
15. Botón DORMIR (SLEEP)
16. Botón BLOQUEAR (LOCK)
17. Botón LUZ (LIGHT). Controla la iluminación y el apagado de la
pantalla LED de la unidad interna.
18. Botón AUTOMÁTICO (AUTO)
19. Botón de ENCENDIDO y APAGADO
20. Botón ECOLÓGICO (ECO)
21. Botones de selección de TEMPERATURA (TEMP)
22. Botón OSCILAR ARRIBA/ABAJO (SWING)
23. Botones TIMER DE ENCENDIDO (TIMER ON) y TIMER DE APAGA-
DO (TIMER OFF)
24. Botón FLUJO DE AIRE SALUDABLE (HEALTH AIR FLOW).
25. Botón CONFIRMAR/CANCELAR (CONFIRM/CANCEL). Sirve para
programar y cancelar el TIMER y otras funciones adicionales.
26. Botón RESTABLECER (RESET). Si el control remoto no opera con
normalidad, use un objeto puntiagudo para presionar este bo-
tón.
unidad externa
2
2
1
3
4
1. Salida.
2. Entrada.
3. Tubería y cableado de interconexión.
4. Manguera de desagüe.

9
Tur o Auto
Mode My Temp ECO
Temp+
Swing
F/C
Temp-
Quiet Health Airflow
Timer On
1
32
encender y detener la unidad
Control remoto
1. Encendiendo y apagando la unidad.
Presione el botón en el control remoto.
2. Seleccione una posición de temperatura.
Presione el botón TEMP+ o TEMP-
TEMP+: Cada vez que se presiona este botón, la posición de tem-
peratura aumenta 1 °C. Si se deja presionado, la pantalla avanza
rápidamente.
TEMP-: Cada vez que se presiona este botón, la posición de tem-
peratura disminuye 1 °C. Si se deja presionado, la pantalla avanza
rápidamente.
3. Función VENTILADOR (FAN).
Presione el botón FUNCIÓN ADICIONAL (EXTRA FUNCTION) para
ingresar a las opciones adicionales. Mientras la pantalla avanza
en ciclo hasta hay, hay parpadea. Entonces presione CONFIRMAR/
CANCELAR (CONFIRM/CANCEL para ingresar a la función VENTI-
LADOR.
Seleccione la temperatura deseada.
Baja Media Al a
Au omá ica
Cada vez que presiona hay, la velocidad del ventilador cambia de
la siguiente manera:
Control remoto
El aire acondicionado opera de acuerdo con la velocidad de venti-
lador mostrada.
Cuando se elige la velocidad AUTOMÁTICA (AUTO) para el venti-
lador, entonces el aire acondicionado ajusta automáticamente la
velocidad del ventilador de acuerdo con la temperatura ambien-
tal de la habitación.

10
Modo de
operación
Control
remoto Nota
AUTOMÁTICO
(AUTO)
El aire acondicionado seleccionará au-
tomáticamente la operación de enfriar
o calentar de acuerdo con la tempera-
tura de la habitación. Cuando el venti-
lador se coloca en la posición automáti-
ca, el aire acondicionado ajusta auto-
máticamente la velocidad de acuerdo
con la temperatura de la habitación.
ENFRIAR
(COOL)
DESHUMIDIFICAR
(DRY)
CALENTAR
(HEAT) (en
algunos
modelos
solamente)
VENTILADOR
(FAN)
Los modelos de aires acondicionados
que solamente enfrían no tienen panta-
llas y funciones relacionadas con el ca-
lentamiento.
Útil para disminuir la humedad excesiva
del ambiente.
Durante el modo DESHUMIDIFICAR si la
temperatura de la habitación se hace
más baja que la temperatura programa-
da +2 °C entonces la unidad comienza a
trabajar intermitentemente a baja velo-
cidad sin importar la posición de veloci-
dad del ventilador.
Durante el modo CALENTAR el aire
acondicionado sopla aire templado por
un corto periodo de tiempo debido a la
función de prevención de ráfaga de
aire frío.
Durante el modo de operación VENTI-
LADOR, la unidad no ENFRÍA ni CALIEN-
TA.
AUTOMÁTICA (AUTO) no está disponi-
ble la posibilidad de seleccionar una
temperatura, estará deshabilitada du-
rante el modo VENTILADOR.
Cuando se selecciona la posición AUTO-
MÁTICA (AUTO) para el modo VENTILA-
DOR, el aire acondicionado ajusta auto-
máticamente la velocidad del ventila-
dor de acuerdo con la temperatura de
la habitación.
Durante el modo VENTILADOR, la fun-
ción DORMIR (SLEEP) no estará disponi-
ble.

11
operación de emergencia
• Use este modo de operación solamente cuando el control remoto
falla o se ha perdido. En la operación de emergencia, el aire acon-
dicionado trabajará automáticamente por un rato.
• Cuando se presiona el interruptor de operación
de emergencia se escucha un "Pi", lo que signi-
fica el inicio de esta operación.
• No es posible cambiar las posiciones de tempe-
ratura y velocidad del ventilador. Tampoco pue-
de programarse el TIMER ni el modo DESHUMI-
DIFICAR.
• Cuando comienza la operación de emergencia
la unidad trabaja automáticamente en los siguientes modos:
Temperatura
ambiental
Velocidad de
ventilador
Temperatura
designada
Modo de
TIMER
Modo de
operación
Por encima
de 22,8 °C AUTOMÁTICA26,2 °C No ENFRIAR
operación de prueba
• El interruptor de operación de prueba es el mismo que el interrup-
tor de emergencia.
• Use este interruptor en la operación de prueba cuando la tempe-
ratura ambiental de la habitación está por debajo de 15,6 °C. No lo
use como una operación normal.
• Presione sin soltar el interruptor de operación de
prueba por más de 5 segundos. Libere el inte-
rruptor después de que escuche los dos bips. La
operación ENFRIAR comienza con la velocidad de
ventilador ALTA.
• Bajo este modo de operación, el motor del venti-
lador de la unidad interna trabaja en velocidad
ALTA.
Bip Bip
Pi

12
ajuste de la dirección del flujo de aire
flujo de aire vertical
Cada vez que presiona el botón OSCILACIÓN VERTICAL hay el con-
trol remoto muestra lo siguiente:
ENFRIAR/
DESHUMIDIFICAR:
CALENTAR:

13

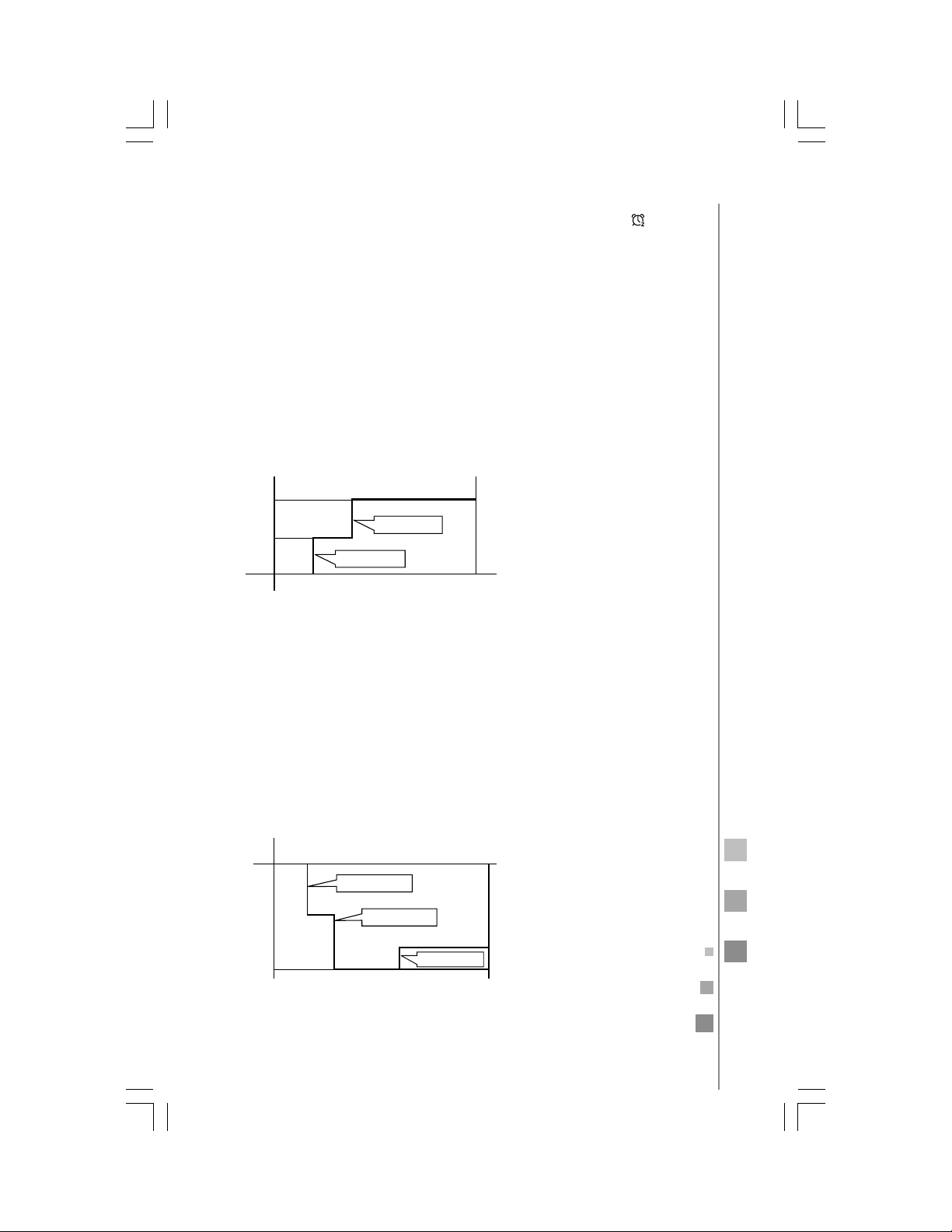

La operación DORMIR
(SLEEP) comienza
La operación DORMIR
(SLEEP) se detiene
6 horas aprox.
1 hora
1 hora
Aumenta 1 °C
Aumenta 1 °C
Posición de
temperatura
La unidad se detiene
Durante los modos ENFRIAR
y DESHUMIDIFICAR
función DORMIR (SLEEP)
Presione el botón DORMIR (SLEEP). El control remoto muestra hay, e
inicia la función DORMIR. Presione de nuevo el botón DORMIR
(SLEEP) para cancelar esta función.
operación
1. Modos ENFRIAR (COOL) o DESHUMIDIFICAR (DRY).
1 hora después de que inicia el modo DORMIR, la temperatura se
hace 1 °C más alta que la programada. Transcurrida 1 hora más, la
temperatura aumenta 1 °C más. La unidad trabaja durante 6 ho-
ras más y se detiene. La temperatura será más alta que la progra-
mada de manera que la temperatura ambiental de la habitación
no será demasiado baja mientras usted duerme.
2. Modo CALENTAR (HEAT) (en algunos modelos solamente).
1 hora después de que inicia el modo DORMIR, la temperatura se
hace 2 °C más baja que la programada. Transcurrida 1 hora más,
la temperatura disminuye 2 °C más. Después de 3 horas más, la
temperatura aumenta 1 °C. La unidad trabaja durante 3 horas
más y se detiene. La temperatura será más baja que la programa-
da, de manera que la temperatura ambiental de la habitación no
será demasiado alta mientras usted duerme.
Posición de
temperatura La unidad se detiene
1 hora Disminuye 2 °C
Disminuye 2 °C
La operación DORMIR
(SLEEP) comienza La operación DORMIR
(SLEEP) se detiene
Durante el modo CALENTAR
1 hora
3 horas
3 horas
Aumenta 1 °C

14
3. Modo AUTOMÁTICO (AUTO).
La unidad trabaja en la función SLEEP adaptado al modo de ope-
ración seleccionado automáticamente.
4. Modo VENTILADOR (FAN).
No disponible.
5. Cuando se programa la función DORMIR (SLEEP) por 8 horas, el
tiempo no puede ajustarse. Cuando se programa el TIMER, no
puede activarse la función DORMIR. Después de programar la fun-
ción DORMIR, si el usuario reinicializa la función TIMER, entonces
se cancela la función DORMIR. La máquina quedará en el estado
de TIMER DE ENCENDIDO. Si los dos modos se programan al mis-
mo tiempo, alguno de los tiempos de operación finaliza primero,
la unidad se detiene automáticamente y el otro modo se cancela.
NOTAS:
• Cuando se programa la función TIMER entonces no se puede pro-
gramar DORMIR. Después de programar la función DORMIR, si el
usuario reinicializa la función TIMER entonces la función DORMIR
se cancela, la máquina queda en el estado de TIMER DE ENCENDI-
DO.
• REANUDAR DESPUÉS DE UN APAGÓN: Presione diez veces el botón
DORMIR (SLEEP) dentro de un periodo de 5 segundos e ingrese la
función después de escuchar cuatro sonidos. Presione diez veces el
botón DORMIR (SLEEP) dentro de un periodo de cinco segundos y
deje esta función después de escuchar dos sonidos.
• Funcionamiento REANUDAR DESPUÉS DE UN APAGÓN: Si se en-
ciende la unidad por primera vez, el compresor comienza a traba-
jar después de transcurrir 3 minutos. Después de un apagón, la uni-
dad trabaja automáticamente y 3 minutos más tarde arranca el
compresor.

15
timer de encendido y de apagado
1. Después de que inicia la unidad, seleccione el modo de operación
deseado.
2. Presione el botón TIMER DE ENCENDIDO (TIMER ON) o TIMER DE
APAGADO (TIMER OFF) para cambiar el modo del TIMER.
Presione el botón TIMER DE ENCENDIDO (TIMER ON). La pantalla
muestra "ON 0.5". Después de 10 segundos, la pantalla de tiempo
queda en blanco.
Presione el botón TIMER DE APAGADO (TIMER OFF). La pantalla
muestra "OFF 0.5". Después de 10 segundos, la pantalla de tiem-
po queda en blanco.
Entonces seleccione el modo deseado de TIMER, ya sea TIMER DE
ENCENDIDO o TIMER DE APAGADO. La palabra "ON" o bien
"OFF" parpadea.
3. Presione el botón TIMER DE ENCENDIDO (TIMER ON) o TIMER DE
APAGADO (TIMER OFF) para ingresar el tiempo.
Cada vez que presiona el botón la cantidad de tiempo ingresado
se incrementa 0,5 horas hasta llegar a 12 horas, después de 12 ho-
ras se incrementa en segmentos de 1 hora.
4. Confirme la configuración del timer. Después de ingresar el tiem-
po deseado presione el botón CONFIRMAR/CANCELAR (CONFIRM/
CANCEL). La palabra "ON" (TIMER DE ENCENDIDO) u "OFF" (TI-
MER DE APAGADO) dejará de parpadear.
Para cancelar el timer
Presione el botón CONFIRMAR/CANCELAR (CONFIRM/CANCEL). La
pantalla con el tiempo programado se borra.
Consejos:
• Después de reemplazar las baterías o después de un apagón, el
tiempo programado se habrá borrado y debe programarse de nue-
vo.
• De acuerdo con la secuencia para programar el tiempo para el TI-
MER DE ENCENDIDO y el TIMER DE APAGADO, puede lograrse una
secuencia Encender-Apagar o Apagar-Encender.

16
operación de los modos TURBO y SILENCIOSO
(QUIET)
Cuando usted necesita un enfriamiento rápido o deshumidificación
rápida, entonces puede seleccionar la función TURBO.
Cuando usted duerme o lee, puede seleccionar el modo SILENCIOSO
(QUIET).
Cuando selecciona la función TURBO, la velocidad del ventilador
cambia a la más alta.
Cuando selecciona la función SILENCIOSO, la velocidad del ventila-
dor cambia a la más baja.
operación del modo ECOLÓGICO (ECO)
Función de ahorro de energía. Presione el botón ECO para activar la
función. La unidad interna ingresa al modo ECOLÓGICO.
Para salir del modo ECOLÓGICO presione el botón de MODO o TUR-
BO o cambie la temperatura programada a una por debajo de 24 °C
Tur o Auto
Mode My Temp ECO
Temp+
Swing
F/C
Tur o Auto
Mode My Temp ECO
Temp+
Swing
F/C
Temp-
Quiet
Sleep
Health Airflow
Confirm/Cancel
Timer On
Timer Off
Lock Light Reset
cuando la función ECO (en
algunos modelos) ha sido
activada. Los dígitos se ilu-
minan gradualmente uno
por uno de la siguiente
manera:
intervalo de
tres segundos.
temperatura
programada

17
instalando las baterías del control remoto
1. Retire la cubierta del compartimiento de baterías.
2. Inserte 2 baterías tamaño "AAA" como se muestra teniendo en
cuenta la polaridad de las baterías.
3. Reinstale la cubierta del compartimiento de baterías.
Notas:
• La distancia desde el control remoto hasta el receptor debe ser de
7 m máximo sin obstáculos.
• Si la pantalla del control remoto está débil o la distancia de opera-
ción ha disminuido, entonces las baterías necesitan ser reemplaza-
das.
• Algunas fallas del control remoto pueden corregirse retirando las
baterías por unos minutos y reinstalándolas de nuevo.
• Si no usará el control remoto por un periodo largo de tiempo, en-
tonces retire las baterías del control remoto. Si algunos segmentos
de la pantalla permanecen activos después de retirar las baterías,
entonces presione el botón RESTABLECER (RESET).
3
1
2

18
mantenimiento
Elija la temperatura apropiada
para la habitación.
Temperatura
apropiada
No bloquee las entradas ni las sa-
lidas de aire del aparato.
Cierre puertas y ventanas duran-
te la operación.
Use la función TIMER apropiada-
mente.
Durante la función ENFRIAR (COOL),
evite la luz directa del sol cerrando
cortinas o persianas.
Si no va a usar la unidad por un
periodo largo de tiempo, apague
el interruptor principal del sumi-
nistro de energía.
Use las persianas del aparato del
manera efectiva.
APAGADO
control remoto
No use agua. Limpie el control remoto usando un trapo
suave y seco. No use un limpiador para vidrios, ni un trapo
con substancias químicas.
cuerpo de la unidad interna
Limpie la unidad usando un trapo suave y seco. Para eliminar man-
chas use un detergente neutro diluido en agua. Exprima el trapo an-
tes de limpiar la unidad y retire por completo todo rastro de deter-
gente.

19
no use lo siguiente para la limpieza
Gasolina, benceno, thiner o limpiadores abrasivos ya que dañarán el
acabado del producto.
El agua caliente por encima de 40 °C (104 °F) causará decoloración o
deformación.
limpieza del filtro de aire
1. Abra la rejilla de entrada de aire jalándola hacia arriba.
2. Retire el filtro de aire. Empuje ligeramente hacia arriba la lengüe-
ta central del filtro hasta liberarla del tope. Retire el filtro jalán-
dolo hacia abajo.
Una vez cada
2 semanas
3. Limpie el filtro. Use una aspiradora para retirar el polvo, o lave el
filtro con agua. Después de lavar, seque por completo el filtro a la
sombra.
4. Reinstale el filtro. Fije el filtro en la posición correcta. El letrero
"FRONT" (FRENTE) debe ver hacia el frente. Asegúrese de que el
filtro quede completamente fijo por detrás del tope. Si los filtros
derecho e izquierdo no están correctamente instalados, esto cau-
sará problemas.
5. Cierre la rejilla de entrada de aire.

20
reemplazando el filtro purificador de aire
1. Abra la rejilla de entrada de aire.
Fije la rejilla de entrada usando el soporte para rejilla que se loca-
liza en el lado derecho de la unidad interna.
2. Retire el filtro de aire estándar.
Deslice la perilla ligeramente hacia arriba para liberar el filtro, y
sáquelo.
Separe el filtro
purificador de aire
viejo
NOTA: El filtro purificador de aire es una parte opcional.
3. Reinstale el filtro purificador de aire.
Reinstale los filtros purificadores de aire dentro
de los marcos izquierdo y derecho para filtro.
4. Fije el filtro de aire estándar.
(Instalación necesaria)
ATENCIÓN: El lado de color blanco del filtro purificador de aire tipo
fotocatálisis debe ver hacia afuera y el lado negro deben ver hacia
adentro de la unidad.
El lado verde del medio eliminador de bacterias del filtro purificador
de aire debe ver hacia afuera, y el lado blanco debe ver hacia aden-
tro.
5. Cierre firmemente la rejilla de entrada de aire.
