MAC TOOLS ASL450M Pro Stick User manual

450LM Pro Stick+™Articulating Slim Light
To reduce the risk of injury, read and
understand these safety warnings and
instructions before using the light.
Keep these instructions with the light
for future reference. If you have any
questions, contact your MAC TOOLS
representative or distributor.
WARNING
ASL450M
Operation and
Maintenance Manual
© 2016 Mac Tools
ASL450M

INTRODUCTION
ASL450M is a professional, articulating hands-free slim light. This light will deliver efficient, dependable
service when used correctly and with care. As with any fine light, for best performance the manufacturer’s
instructions must be followed. Please study this manual before operating the slim light and understand the
safety warnings and instructions. The instructions on operation and maintenance should be read carefully,
and the manual kept for reference.
NOTE: Additional safety measures may be required because of your particular application of the light.
Contact your Mac Tools representative or distributor with any questions concerning the light and its use.
Mac Tools
505 North Cleveland Avenue
Suite 200
Westerville, Ohio 43082
WARRANTY
We warrant that this light shall be free from manufacturing defects for a period of ONE YEAR from the
original purchase date. Our obligation to the original purchaser shall be limited to repairing or replacing, at
our expense (not including shipping charges) a defective light if returned by the original purchaser within
one year from the date of purchase, all incoming shipping charges prepaid. THIS WARRANTY DOES NOT
COVER DEFECTS OR DAMAGES TO THE LIGHT (i) after the warranty period expires; (ii) resulting from
misuse or abnormal operation; (iii) resulting from a failure to properly, maintain or operate the tool; or (iv)
resulting from any repair or maintenance services performed by any party other than Mac Tools.
TABLE OF CONTENTS
Introduction 2
Warranty 2
Specifications 3

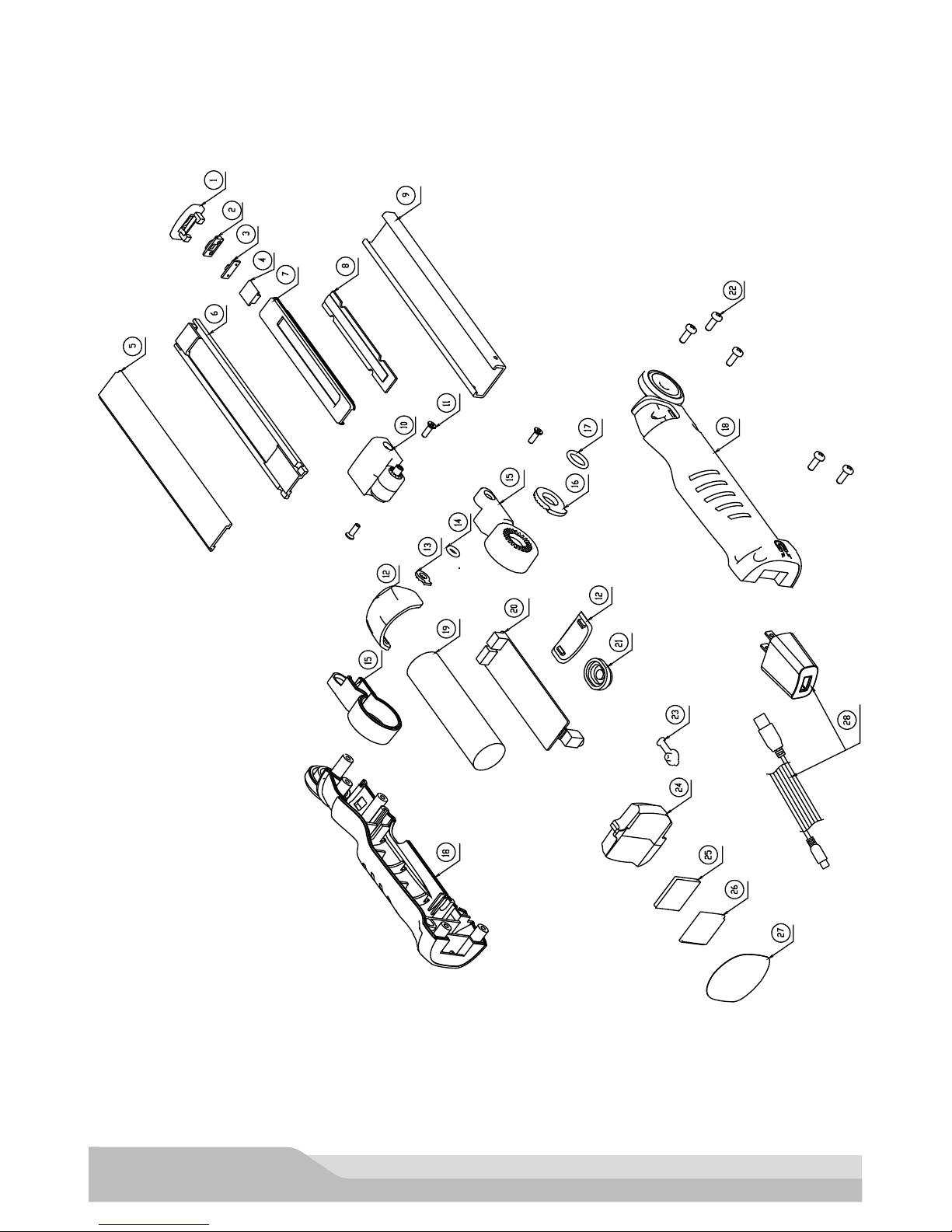

Parts Exploded View 4
Parts List 5
Getting started 6
Warnings 6
Customer service 6
MACTOOLS.COM
2

SPECIFICATIONS
Top SMD
Magnet
Mini DC Port
360°
Rotating Hinge
Switch Button
SPECIFICATIONS
Model # Lumen Lux @1m Working Time(H) Constant Current
Yes
Front
High
Front
High
Front
High
Front
Low
Front
Low
Front
Low
Top Top
ASL450M
450 200 200 95 2.560 25 5.0
Magnet Adaptor Cable
Yes 5V 1A USB Cable
COB LED
800.MACTOOLS 3

MACTOOLS.COM
4

800.MACTOOLS 5
ITEM # PART # Description Unit QTY
1Top Holder PCS 1
2Top Cover PCS 1
3Top PCBA with LED PCS 1
4Top Heat Sink PCS 1
5PC Lens PCS 1
6Reector Frame PCS 1
7Reector PCS 1
8COB LED PCS 1
9Aluminum Cover PCS 1
10 Hinge PCS 1
11 Screw A PCS 3
12 Front and Back Decorative Cap PCS 1
13 Gear A PCS 1
14 O Ring A PCS 1
15 Hinge Cover PCS 1
16 Gear B PCS 1
17 O Ring B PCS 1
18 Handle PCS 1
19 Li-Ion Battery PCS 1
20 PCBA PCS 1
21 Switch Cover PCS 1
22 Screw B PCS 5
23 USB Cover PCS 1
24 Counterweight PCS 1
25 Metal Plate PCS 1
26 Magnet PCS 1
27 Magnet Label PCS 1
28 CHARGE-5V1A 5V1A Adaptor with USB cable PCS 1

GETTING STARTED
•To use, plug the unit into any 120V AC power source, such as a wall receptacle. Allow the unit to fully
charge until the light above the charging port turns green
•Charge this light every month if not in constant use, and after each use when used often to insure
battery longevity
•Press the button once for top light, press button twice for low brightness, press button three times for
high brightness, press button four times to turn light off
WARNINGS
•For indoor use only-do not use in or around tubs, showers, sinks, pools, hot tubs, and/or in a wet
environment
•When charging, use only the recommended voltage and frequency requirements
•Keep out of the reach of children
•Do not operate light with wet hands
•Keep lamp away from hot objects
•Do not incinerate
•Replace the battery with manufacturer and battery designation only
MACTOOLS.COM
6
CUSTOMER SERVICE
We at Mac Tools are committed to our customers, please reference the following phone number for a direct
contact to one of our customer technicians. They will be more than happy to help with any service or war-
ranty questions you may have about your professional, articulating slim light.
Mac Tools
505 North Cleveland Avenue
Suite 200
Westerville, Ohio 43082
800.MACTOOLS
MACTOOLS.COM
