MAG WASP User manual

1
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
User Manual
Руководство пользователя
WASP
Systems / системы:
WASP
Sub H12

2
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com
Contents / Содержание ..................................................................... 2
Panel A. Dimensions ...................................................................................... 4
1. Safety instructions ...................................................................................... 5
2. Regulatory information ..................................................................... 6
3. WASP series ....................................................................................................... 7
3.1. Introduction ...................................................................................... 7
3.2. WASP series speaker models ..................................................... 7
4. Specifications ...................................................................................... 8
5. System operation ...................................................................................... 10
5.1. Rigging ....................................................................................................... 10

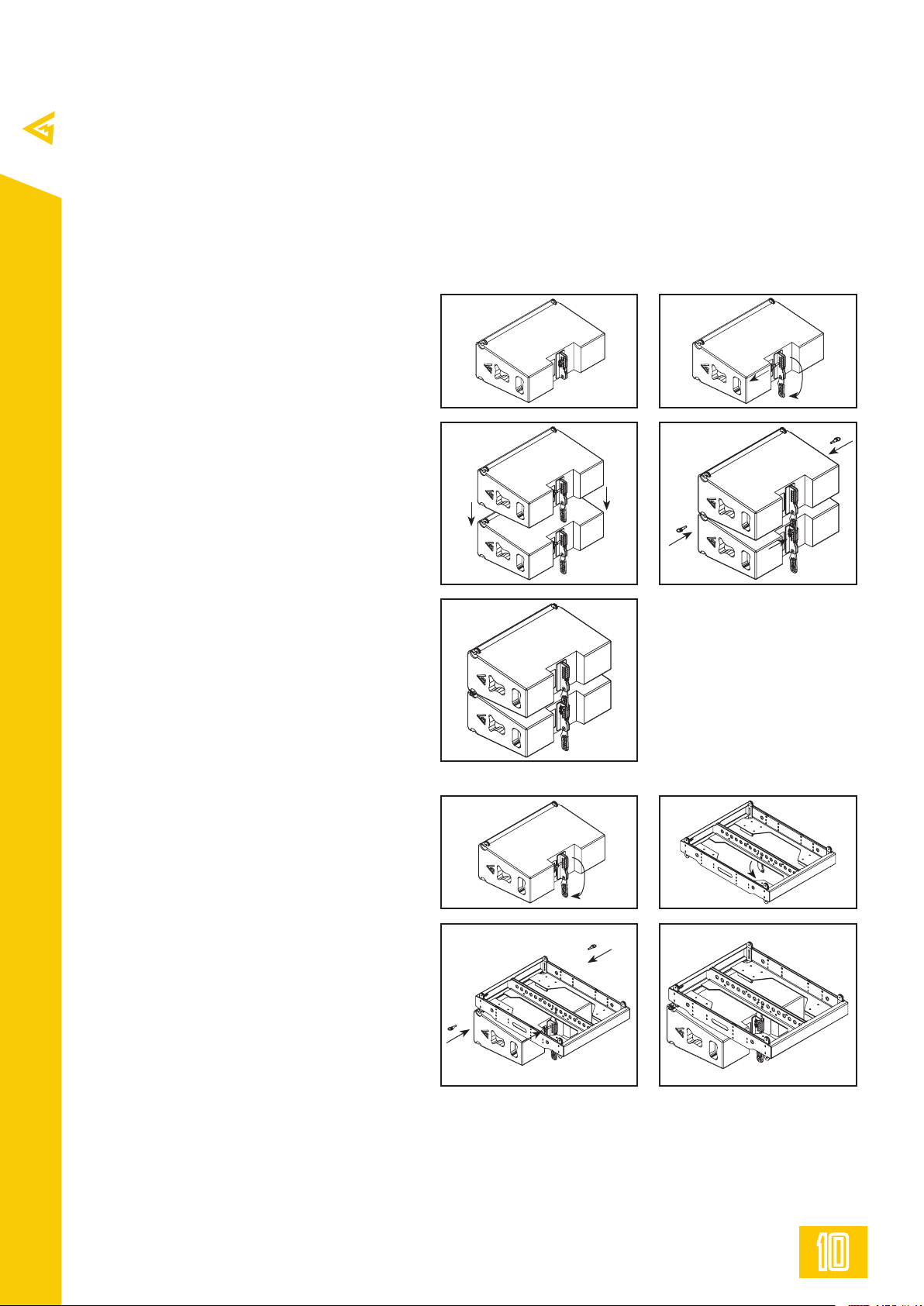

5.2. Connecting two WASP modules .................................................... 10
5.3. Connecting a flying frame on the top of a WASP module .. 10
5.4. Connecting a flying frame on the bottom of a
WASP module ...................................................................................... 11
5.5. Connecting a flying frame on the top of a Sub H12 ................... 11
5.6. Connecting a flying frame on the bottom of a Sub H12 ........... 11

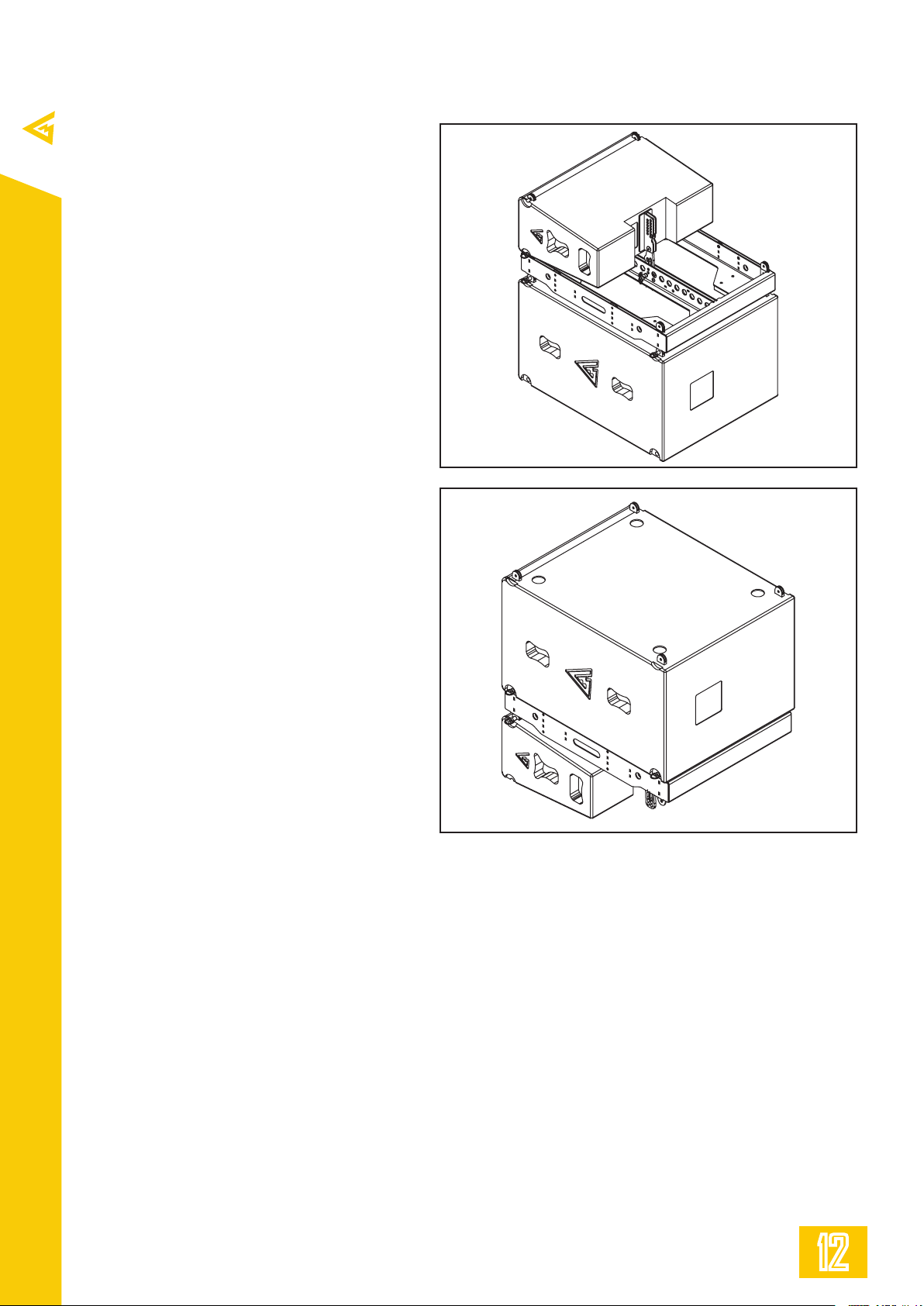

5.7. Creating ground stack or flying cluster configuration
with WASP modules and Sub H12 subwoofers ................... 12
5.8. Passive speakers ...................................................................................... 13
5.8.1. Passive connections ..................................................................... 13
6. Standard contents ...................................................................................... 14

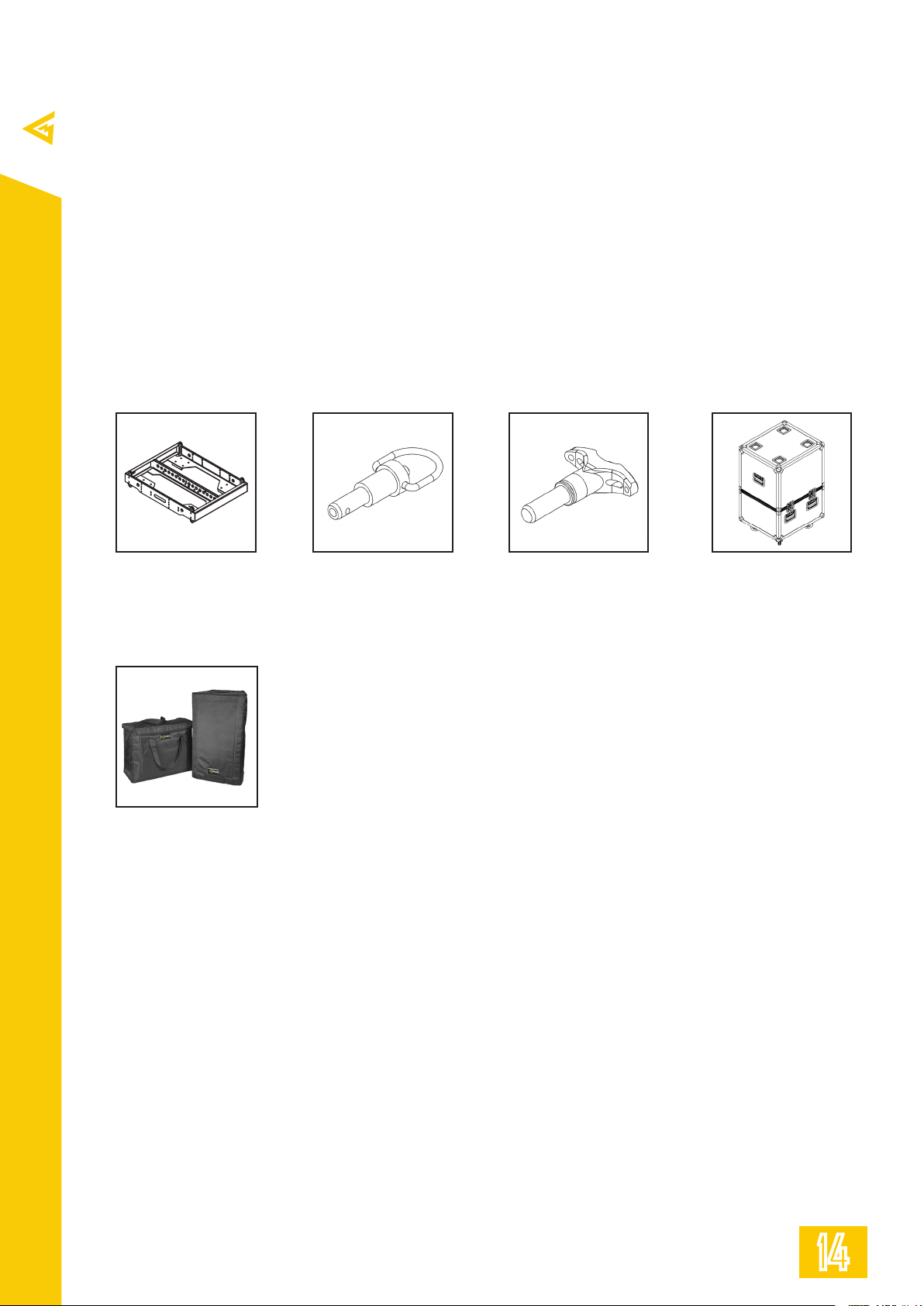

7. Accessories ....................................................................................................... 14
8. Warranty and assistance ..................................................................... 15
8.1. Product warranty ...................................................................................... 15
8.2. Assistance ....................................................................................................... 15
Contents / Содержание

3
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
1. Правила техники безопасности ..................................................... 17
2. Нормативная информация ..................................................................... 18
3. Серия WASP....................................................................................................... 19
3.1. Вступление ...................................................................................... 19
3.2. Линейный массив WASP ...................................................................... 19
4. Спецификации ...................................................................................... 20
5. Эксплуатация ...................................................................................... 22
5.1. Установка ....................................................................................................... 22
5.2. Соединение двух модулей WASP ..................................................... 22
5.3. Присоединение подвесной рамы сверху модуля WASP ... 22
5.4. Присоединение подвесной рамы снизу модуля WASP ... 23
5.5. Присоединение подвесной рамы сверху
сабвуфера Sub H12 ...................................................................... 23
5.6. Присоединение подвесной рамы снизу
сабвуфера Sub H12 ...................................................................... 23
5.7. Создание граунд-стека и подвесного кластера
из модулей WASP и сабвуферов Sub H12 .................... 24
5.8. Пассивные системы ...................................................................... 25
5.8.1. Пассивное подключение ..................................................... 25
6. Комплект поставки ...................................................................................... 26
7. Аксессуары ....................................................................................................... 26
8. Гарантия и поддержка ..................................................................... 27
8.1. Гарантия продукта ..................................................................... 27
8.2. Поддержка ...................................................................................... 27

4
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com
Panel A. Dimensions
WASP
Sub H12
608
277
422
5°
492
765
608

5
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
1. Safety instructions
1. Read these instructions carefully.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this equipment near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8. Do not use near heat sources such as stoves, heat
registers, radiatiors or other equipment (including
amplifiers) that produces heat.
9. Do not use the unit near open fire sources.
10. Connect the unit only to the electric network
with grounding. Use only electic plugs that provide
grounding.
11. Protect the power cord from being walked on,
pinched, or otherwise damaged.
12. Use only accessories specified by the manufacturer.
13. Unplug this unit during lightning storms or when
unused for long periods of time.
14. Refer all servicing to qualified service personnel.
Servicing is required when the system has been
damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have
fallen into the unit, the unit has been exposed to rain
or moisture, does not operate normally, or has been
dropped.
15. WARNING - TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE THIS SYSTEM
UNIT TO RAIN OR MOISTURE.
THIS UNIT CONTAINS POTENTIALLY LETHAL
VOLTAGES. TO PREVENT ELECTRIC SHOCK OR
HAZARD, DO NOT REMOVE THE AMPLIFIER MODULE.
NO USER SERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE PERSONNEL. 1
INSTALLING OF THIS UNIT MUST BE PERFORMED
ONLY BY QUALIFIED TRAINED PERSONNEL
FOLLOWING APPLICABLE SAFETY RULES. DO NOT
ALLOW INSTALLING OF THIS UNIT IF INSTALLATION
HARDWARE IS BROKEN, BENT, PARTS ARE MISSING
OR IS OTHERWISE DAMAGED.
1 - for powered speakers only
The triangle with the lightning bolt is used to
alert the user to the risk of electric shock.
The triangle with the exclamation point is used
to alert the user to important operating or
maintenance instructions.
The CE-mark indicates the compliance with the
low voltage and electromagnetic compatibility.
Symbol for earth/ground connection.
Symbol indicating that the equipment is for
indoor use only.
Symbol for conformity with Directive 2002/96/
EC and Directive 2003/108/EC of the European
Parliament on waste electrical and electronic
equipment (WEEE).
WARNING: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT ATTEMPT TO OPEN ANY PART
OF THE UNIT. NO USER-SERVICEABLE PARTS
INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
TO COMPLETELY DISCONNECT THIS
APPARATUS FROM THE AC MAINS,
DISCONNECT THE POWER SUPPLY CORD
PLUG FROM THE AC RECEPTACLE.
THE MAINS PLUG OF THE POWER SUPPLY
CORD MUST REMAIN READILY ACCESSIBLE.
DO NOT EXPOSE THIS EQUIPMENT TO RAIN
OR MOISTURE, DRIPPING OR SPLASHING
LIQUIDS. OBJECTS FILLED WITH LIQUIDES,
SUCH AS VASES, SHOULD NOT BE PLACED ON
THIS APPARATUS.
CONNECTIONS TO THE MAINS SHALL BE
DONE ONLY BY AN ELECTROTECHNICALLY
SKILLED PERSON ACCORDING TO THE
NATIONAL REQUIREMENTS OF THE
COUNTRIES WHERE THE UNIT IS SOLD.
EXPLANATIONS OF GRAPHICAL SYMBOLS IMPORTANT SAFETY INSTRUCTIONS
= =
=
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN

6
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com
2. Regulatory information
FCC COMPLIANCE NOTICE
This device complies with part 15 of the FCC
rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any
interference received, including interference that
may cause undesired operation.
CAUTION: Changes or modifications not ex-
pressly approved by the party responsible for
compliance could void the user’s authority to oper-
ate the equipment.
NOTE: This equipment has been tested and
found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protec-
tion against harmful interference in a residential
installation. This equipment generates, uses, and
can radiate radio frequency energy and, if not in-
stalled and used in accordance with the instruction
manual, may cause harmful interference to radio
communications. However, there is no guaran-
tee that interference will not occur in a particular
installation. If this equipment does cause harmful
interference to radio or television reception, which
can be determined by turning the equipment o
and on, the user is encouraged to try to correct
the interference by one or more of the following
measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equip-
ment and receiver.
- Connect the equipment into an outlet on a
circuit dierent from that to which the receiver is
connected.
- Consult the dealer or an experienced radio/TV
technician for help.
EC DECLARATION OF CONFORMITY
Manufacturer:
MAG Audio LLC
Merezhna 2
Bila Tserkva, Kyiv region
09112 Ukraine
We declare that under our sole responsibility the
products:
Model Names: WASP, Sub H12
Intended use: Professional Speaker System
Are in conformity with the provisions of the fol-
lowing EC Directives, including all amendments,
and with national legislation implementing these
directives:
- 2006/95/EC Low Voltage Directive
- 2004/108/EC Electromagnetic Compatibility Direc-
tive
- 2002/95/CE RoHs Directive
The following harmonized standards are applied:
EN 55103-1:2009 /A1:2012
EN 55014-1:2006 /A1:2009 /A2:2011
EN 55022:2010 /AC:2011
EN 61000-3-2:2006 /A1:2009 /A2: 2009
EN 61000-3-3:2013
EN 61000-3-11:2000
EN 61000-3-12:2011
EN 55103-2:2009 /IS:2012
EN 61000-4-2:2009
EN 61000-4-3:2006 /A1:2008 /IS1:2009 /A2:2010
EN 61000-4-4:2012
EN 61000-4-5:2006
EN 61000-4-6:2014
EN 61000-4-11:2004
EN 60065:2002 /A1:2006 /A11:2008 /A2:2010 /A12:2011
Bila Tserkva,
21 June 2018
Boris Albin
CEO
For compliance questions: [e-mail]

7
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
3. WASP series
3.1 Introduction
WASP line array it is a great tool for mid-sized
indoor and outdoor installations, as well as touring
applications and concert venues.
Dual 8-inch system with 1,5-inch throat HF driver,
WASP has received the most advanced components
to assist with task of creating the ultimate compact
line-array solution. Thoroughly designed cabinets,
most advanced proprietary mounting system,
and wide selection of mounting and connectivity
accessories was called in to provide the fast
mounting\dismounting times, as well as ease of
transportation and storage.
Complete amplification solution is available
for WASP as well. Ready-to-go touring racks are
fitted with signal and power distribution, and are
based on state-of-the-art touring amplifiers from
Powersoft®. WASP system usability is further
extended with available presets as well as GLL files
for fast system performance prediction.
Compatible with several low-frequency support
cabinets from Subwoofer series, WASP is a
versatile touring and concert system, benefiting
from compact size, high-quality components, and
numerous installation options.
3.2 WASP series speaker models
WASP user manual covers usage of following
models:
WASP part number 101111800
Sub H12 part number 101121500

8
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com
4. Specifications
System WASP
Passive line array module
Sub H12
Arrayable passive subwoofer
Frequency Response (−10dB) 70 - 20000 Hz 42 - 140 Hz
Max SPL 1141 dB (single cabinet) 140 dB
Sensitivity (1W/1m) 98 dB Low / 110 dB High 101 dB
LF Driver 4x 8”, 2,5" VC 12”, 4” VC
HF Driver 1,5”, 2,8” VC -
Impedance 16 Ohm Low / 16 Ohm High 8 Ohm
Horizontal coverage 100° -
Vertical coverage Depends on the number of cabinets -
Nominal power 2600 W Low / 100 W High 950 W
Connectors 2x Neutrik Speakon 4x Neutrik Speakon
Dimensions (W×H×D), mm 608x243x422 mm 608x460x765 mm
Net weight, kg 22 kg 44,6 kg
Shipping weight, kg 25 kg 47,6 kg
Mounting Intergrated flying hardware; 0° - 10° splay
angle Intergrated flying hardware
Enclosure material Plywood; wear-resistant paint Plywood; wear-resistant paint
Grill Steel grill, polymer protective net Steel grill, acoustically transparent foam
1 - peak value, calculated according to AES 2 - 2012
2- based on transducer power measured according to AES 2 - 2012

9
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00

10
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com
5. System operation
5.1. Rigging
WASP line array comes with built-in mounting hardware for ground stack and flying cluster installation
options.
Rigging must be performed only by trained personnel following the established safety rules.
MAXIMUM WEIGHT RESTRICTIONS MUST BE FOLLOWED AT ALL TIMES!
MAKE SURE THE SUPPORT STRUCTURE IS CAPABLE OF HOLDING THE APPLIED WEIGHT WHILE
SUSPENDING THE SYSTEM!
5.2. Connecting two WASP modules
Required accessories:
VA-0010 (part No. 0209000001) - 2 pcs
VA-0018 (part No. 0209000021) - 1 pcs
- Release rear VA-0018 10 mm pin and
drop rear link down on both cabinets
(Pic 1, Pic 2).
- Position two WASP modules on top of
one another, align cabinets’ so their front
links will fit into each other (Pic 3.)
- Insert two VA-0010 8 mm pins into left
and right front links, choose required splay
angle using rear link, and insert one VA-
0018 10 mm pin into corresponding slot of
the rear link.
- Add additional cabinets if needed on top
(for ground stack) or on the bottom (for
flown rack).
5.3. Connecting a flying frame on the top
of a WASP module
Required accessories:
WSF-01 (part No. 108017000) - 1 pcs
VA-0010 (part No. 0209000001) - 2 pcs
VA-0018 (part No. 0209000021) - 1 pcs
- Release rear VA-0018 10 mm pin and
drop rear link down on WASP cabinet
(Pic 1).
- Release link on the WSF-01 flying frame
(Pic 2).
- Place the WSF-01 frame on top of the
WASP cabinet, align so front and rear links
of a cabinet fit into receptacles of the
frame (Pic 3).
- Insert two VA-0010 8 mm pins into
left and right front links of the cabinet,
choose required splay angle using rear link,
and insert one VA-0018 10 mm pin into
corresponding slot of the rear link. (Pic 4).
1
1
3
3
5
2
2
4
4

11
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
5.5. Connecting a flying frame on the top
of a Sub H12
Required accessories:
WSF-01 (part No. 108017000) - 1 pcs
VA-0010 (part No. 0209000001) - 4 pcs
- Place the WSF-01 flying frame on the top
of a Sub H12, align so front and rear links of
a Sub H12 fit into receptacles of the frame
(Pic 1).
- Insert four VA-0010 8 mm pins into front
and rear links of the Sub H12.
5.6. Connecting a flying frame on the
bottom of a Sub H12
Required accessories:
WSF-01 (part No. 108017000) - 1 pcs
VA-0010 (part No. 0209000001) - 4 pcs
- Place the WSF-01 flying frame on the
bottom of a Sub H12, align so front and
rear links of a Sub H12 fit into receptacles
of the frame (Pic 1).
- Insert four VA-0010 8 mm pins into front
and rear links of the Sub H12.
5.4. Connecting a flying frame on the
bottom of a WASP module
Required accessories:
WSF-01 (part No. 108017000) - 1 pcs
VA-0010 (part No. 0209000001) - 2 pcs
VA-0018 (part No. 0209000021) - 1 pcs
- Release rear VA-0018 10 mm pin and
drop rear link down on WASP cabinet
(Pic 1).
- Place the WASP cabinet on the top of
the WSF-01 frame, align so front and rear
links of a cabinet fit into receptacles of the
frame (Pic 2).
- Insert two VA-0010 8 mm pins into
left and right front links of the cabinet,
choose required splay angle using rear link,
and insert one VA-0018 10 mm pin into
corresponding slot of the rear link. (Pic 3).
1
1
2
2
1
2 3

12
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com
5.7. Creating ground stack or flying cluster
configuration with WASP modules and
Sub H12 subwoofers
Required accessories:
WSF-01 (part No. 108017000) - 1 pcs
WASP line array is a versatile product
allowing creation of ground stack as well
as flying cluster configurations.
In both cases, connection of WASP
modules and Sub H12 subwoofer must be
performed using an intermediate WSF-01
frame.

13
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
WASP connection plate
1. SERIAL NUMBER FIELD.
Sticker with the systems
serial number is located here.
NEVER REMOVE THE SERIAL
FROM THE SYSTEM, AS IT IS
AN IMMEDIATE WARRANTY
VOID.
2. PARALLEL INPUTS. The
pair of parallel Neutrik®
Speakon connectors. Use this
connectors to connect power
amplifier and to feed the
signal to the parallel systems.
WASP line array passive connections
5.8.1. Passive connections
Suggested accessories:
CN-0021 (part No. 0204000007)
CN-0031 (part No. 0204000010)
CN-0032 (part No. 0204000011)
Use power amplifier with DSP or power amplifiers
with external speaker processor with WASP line
array.
MAKE SURE TO USE HIGH PASS FILTER
FOR WASP TO PREVENT EXCESSIVE CONE
MOVEMENT, RESULTING IN TRANSDUCER
DAMAGE OR FAST DETERIORATION.
Recommended HPF settings, suggested power
amplifier ratings, and connection pins are found in
table below:
System Amplifier power Amplifier impedance Connection pins Recommended HPF
WASP LF 600 - 1200 W 16 Ohm +1 -1 Specified by preset
WASP HF 100 - 200 W 16 Ohm +2 -2 Specified by preset
Sub H12 950 - 1900 W 8 Ohm Rear +1 -1 Specified by preset
Sub H12 Link Rear +2 -2
Sub H12 Link Front +1 -1
Sub H12 950 - 1900 W 8 Ohm Front +2 -2 Specified by preset
1
2
2
5.8. Passive speakers
1+1- LO 16 Ohm
2+ 2- HI 16 Ohm
Made in Ukraine www.mag-audio.com
DSP AMPLIFIER
WASP module
WASP module
WASP module
WASP module

14
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com
6. Standard contents
Please check complete complement of your WASP system upon receiving the package.
Standard contents of a WASP line array module:
• WASP line array module - 1 pcs.
• VA-0010 8 mm pin - 4 pcs.
• VA-0018 10 mm pin - 2 pcs.
• WASP technical manual
• Cardboard box
Sub H12-TB3 - transportation bag for 3x Sub H12 + 2x WSF-01 transportation bag
Part No. 302002900
7. Accessories
Various accessories are available for Z series systems:
WSF-01 versatile
frame
Part No. 108017000
VA-0010 8mm pin
Part No. 0209000001
VA-0018 10mm pin
Part No. 0209000021 WASP-FC4
Part No. 301000800

15
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
8. Warranty and assistance
8.2. Assistance
There are no user-serviceable parts in your
amplifier. Refer servicing to qualified technical
personnel. In addition to in-house service depart-
ment, MAG Audio supports the chain of distribu-
tors, authorized in repairs and service. If your
amplifier needs repair contact your MAG Audio
dealer or distributor.
Occasionally, due to the nature of the failure, it
might be necessary to return defective products to
MAG Audio for repair. In this case, before shipping,
please kindly contact your MAG Audio distributor
or dealer, or MAG Audio directly. You will be pro-
vided the RMA number code and detailed instruc-
tions regarding your particular case. Please do not
send products without a prior authorization.
Thank you for your understanding and coopera-
tion and continued support as we work to improve
our partnership.
8.1. Product warranty
By this warranty MAG Audio grants that all
equipment manufactured under the MAG Audio
trademark is free from defects in material, compo-
nents and factory workmanship under the normal
use and maintenance for the time as specified
below.
All warranty repairs and maintenance of MAG
Audio products shall be carried out at MAG Audio
production sites or by MAG Audio authorized per-
sonnel at no cost for the product purchaser.
Warranty period for WASP line array is 3 years
from the date of purchase.
Warranty repairs or maintenance will be per-
formed only if a) MAG Audio product was pur-
chased from an ocial MAG Audio distributor /
dealer and b) warranty card with specified serial
number, production date, realization date, vendor’s
signature and stamp is presented.
Warranty shall not cover following: damage
caused by accident, misuse or failure to follow
exploitation rules stated in technical manual;
repairs performed by non-authorized personnel;
mechanical damage caused by shipping accidents
and normal tear and wear.
Warranty shall not be applicable to any product
with defaced, removed, or modified serial number.
If your MAG Audio product needs repairs or
maintenance, contact your ocial MAG Audio
distributor / dealer. Please do not ship your MAG
Audio product without prior authorization.

16
WASP Line Array User Manual rev 1.00
[e-mail] Tel./Fax: [phone] www.mag-audio.com

17
[e-mail] Tel./Fax: [phone] www.mag-audio.com
WASP Line Array User Manual rev 1.00
1. Правила техники безопасности
1. Внимательно прочтите эти указания.
2. Сохраните эти инструкции.
3. Следуйте всем предупреждениям.
4. Придеживайтесь всех инструкций.
5. Не используйте оборудование возле воды.
6. Чистите прибор только при помощи сухой тряпочки.
7. Не закрывайте вентиляционные отверстия.
Устанавливайте в соответствии с указаниями
производителя.
8. Не используйте прибор возле источников тепла, таких
как печи, батареи отопления и другого оборудования,
производящего тепло.
9. Не используйте прибор возле открытых источников огня.
10. Подключайте прибор только к электрической сети
с заземлением. Используйте только разъемы питания с
заземлением.
11. Не допускайте, чтобы на кабель питания наступали,
чтобы он был пробит или поврежден другим образом.
12. Используйте только поставляемые производителем
аксессуары.
13. Отключайте этот прибор во время гроз либо когда он не
используется на протяжении долгих периодов времени.
14. Предоставьте всё обслуживание квалифицированному
обслуживающему персоналу. Обслуживание необходимо,
если система была повреждена каким-либо образом,
например, повреждены кабель или разъем питания,
внутрь попала жидкость либо посторонние объекты,
прибор подвергся воздействию дождя либо влаге, не
функционирует нормально либо был уронен.
15. ПРЕДУПРЕЖДЕНИЕ - ДЛЯ СНИЖЕНИЯ РИСКА
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ
ПОДВЕРГАЙТЕ ЭТОТ ПРИБОР ВОЗДЕЙСТВИЮ ДОЖДЯ
ИЛИ ВЛАГИ.
ЭТОТ ПРИБОР ИМЕЕТ ПОТЕНЦИАЛЬНО ОПАСНЫЕ
НАПРЯЖЕНИЯ. ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ИЗВЛЕКАЙТЕ
УСИЛИТЕЛЬНЫЙ МОДУЛЬ. ВНУТРИ ПРИБОРА
НЕТ ЧАСТЕЙ, ТРЕБУЮЩИХ ОБСЛУЖИВАНИЯ
ПОЛЬЗОВАТЕЛЕМ. ПРЕДОСТАВЬТЕ ОБСЛУЖИВАНИЕ
КВАЛИФИЦИРОВАННОМУ СЕРВИСНОМУ ПЕРСОНАЛУ. 1
