Makita DHS630RFJ User manual

GB Cordless Circular Saw Instruction manual
F Scie Circulaire sans Fil Manuel d’instructions
D Akku-Handkreissäge Betriebsanleitung
I Sega circolare a batteria Istruzioni per l’uso
NL Accucirkelzaag Gebruiksaanwijzing
E Sierra Circular Inalámbrica Manual de instrucciones
P Serra Circular a Bateria Manual de instruções
DK Ledningsfri rundsav Brugsanvisning
GR Φορητό δισκοπρίονο Οδηγίες χρήσης
TR Akülü Sunta Kesme Kullanım kılavuzu
DHS630
012092

2
1000186 2000154
3000156 4000194
5000147 6000150
7000029 8012093
1
2
3

3
9012128 10 012098
11 012100 12 012107
13 012105 14 012106
4
5
6
7
8
9
10
11
12 13
14

4
15 012094 16 012096
17 012097 18 012113
19 012149 20 012108
21 012109 22 012102
15
16
17
18
19
20 21
16
22 23
24
25
26
27
28
6

5
23 012103 24 012101
25 001145 26 012114
29 20
A
B
30
10 20
31
32 33

6
ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use ENE028-1
The tool is intended for performing lengthways and
crossways straight cuts and mitre cuts with angles in
wood while in firm contact with the workpiece.
General Power Tool Safety
Warnings GEA010-1
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
CORDLESS CIRCULAR SAW
SAFETY WARNINGS GEB061-4
Cutting procedures
1. DANGER: Keep hands away from cutting area
and the blade. Keep your second hand on
auxiliary handle, or motor housing. If both hands
are holding the saw, they cannot be cut by the blade.
2. Do not reach underneath the workpiece. The guard
cannot protect you from the blade below the
workpiece.
3. Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a stable
platform. It is important to support the work properly
to minimize body exposure, blade binding, or loss of
control.
A typical illustration of proper hand support and
workpiece support. (Fig. 1)
5. Hold the power tool by insulated gripping surfaces
only, when performing an operation where the
cutting tool may contact hidden wiring. Contact
with a “live” wire will also make exposed metal parts of
the power tool “live” and could give the operator an
electric shock.
6. When ripping, always use a rip fence or straight
edge guide. This improves the accuracy of cut and
reduces the chance of blade binding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades
that do not match the mounting hardware of the saw
will run eccentrically, causing loss of control.
8. Never use damaged or incorrect blade washers or
bolt. The blade washers and bolt were specially
designed for your saw, for optimum performance and
safety of operation.
Kickback causes and related warnings
- kickback is a sudden reaction to a pinched, bound or
misaligned saw blade, causing an uncontrolled saw to
lift up and out of the workpiece toward the operator;

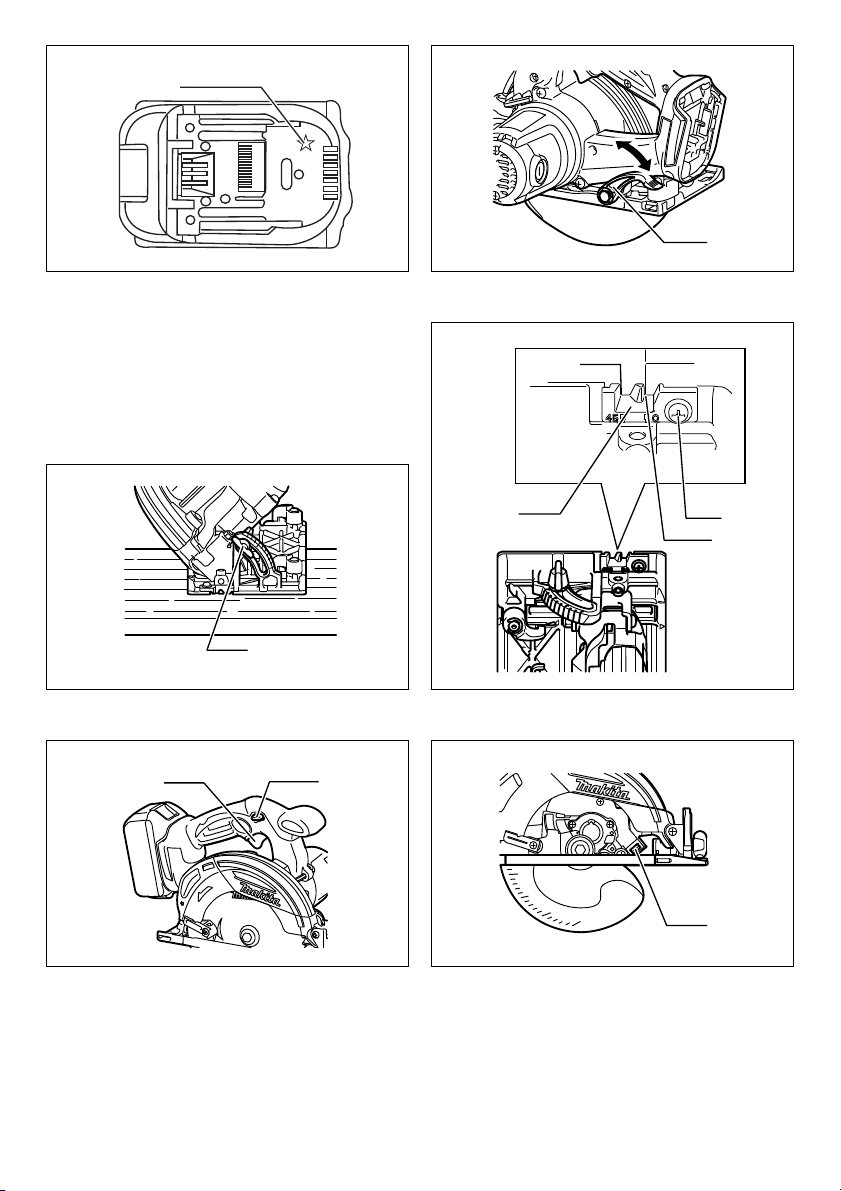

1. Red indicator
2. Button
3. Battery cartridge
4. Star marking
5. Lever
6. Wing screw
7. Cutting line
8. 45° position
9. 0° position
10. Screw
11. Top guide
12. Switch trigger
13. Lock-off lever
14. Light

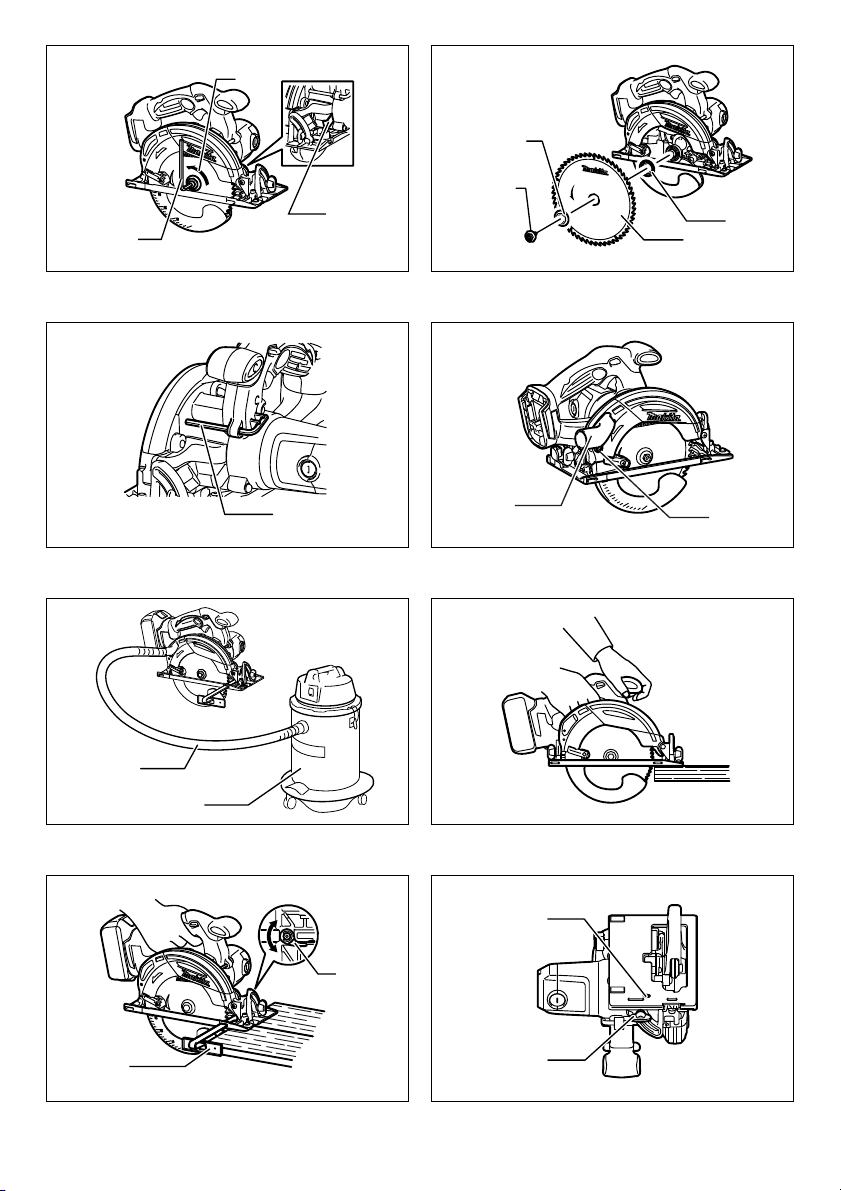

15. Shaft lock
16. Hex wrench
17. Loosen
18. Hex bolt
19. Outer flange
20. Saw blade
21. Inner flange
22. Dust nozzle
23. Thumb screw
24. Hose
25. Vacuum cleaner
26. Clamp lever
27. Rip fence (Guide rule)
28. Adjusting screw

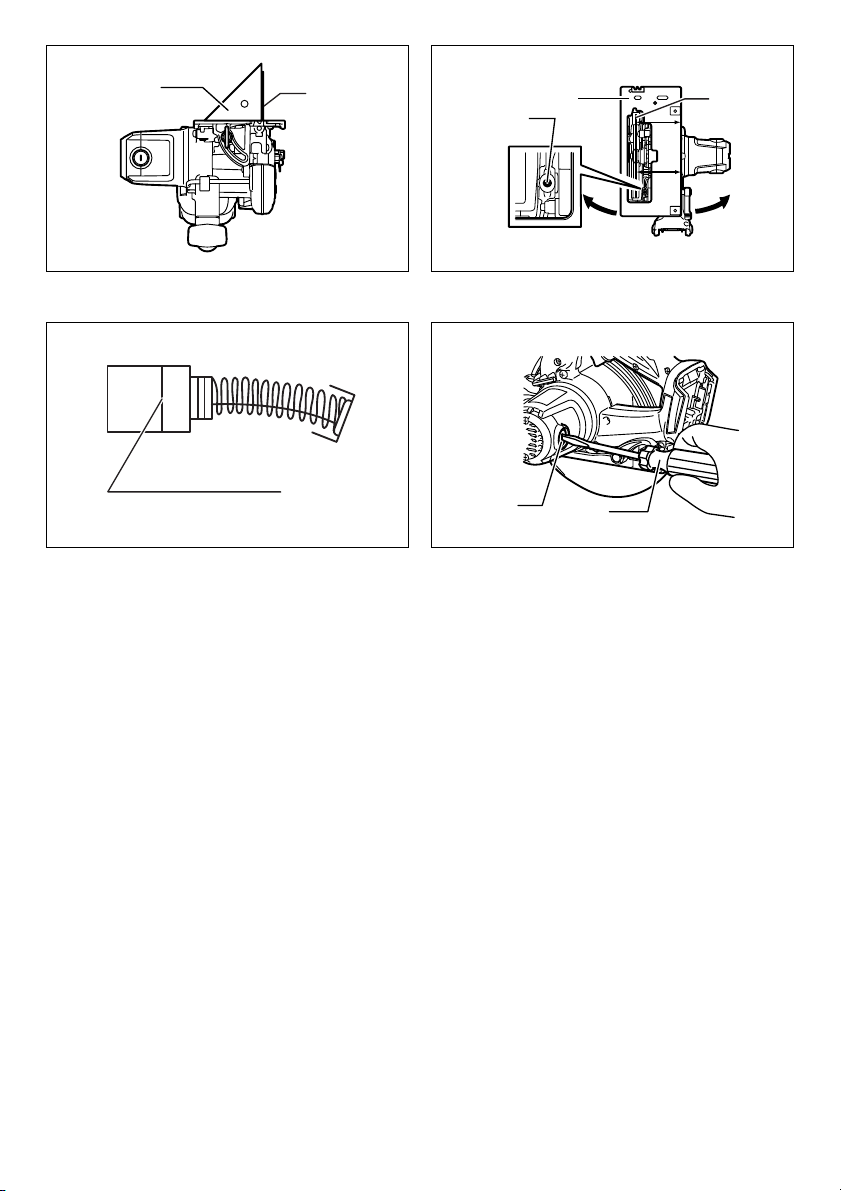

29. Triangular rule
30. Base
31. Limit mark
32. Brush holder cap
33. Screwdriver
Model DHS630
Blade diameter 165 mm
Max. Cutting depth at 90° 66 mm
at 45° 46 mm
No load speed (min-1) 3,100
Overall length 346 mm
Net weight 3.5 kg
Rated voltage D.C. 18V

7
- when the blade is pinched or bound tightly by the kerf
closing down, the blade stalls and the motor reaction
drives the unit rapidly back toward the operator;
- if the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into the
top surface of the wood causing the blade to climb out
of the kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
9. Maintain a firm grip with both hands on the saw
and position your arms to resist kickback forces.
Position your body to either side of the blade, but
not in line with the blade. Kickback could cause the
saw to jump backwards, but kickback forces can be
controlled by the operator, if proper precautions are
taken.
10. When blade is binding, or when interrupting a cut
for any reason, release the trigger and hold the
saw motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the saw
backward while the blade is in motion or kickback
may occur. Investigate and take corrective actions to
eliminate the cause of blade binding.
11. When restarting a saw in the workpiece, centre the
saw blade in the kerf and check that saw teeth are
not engaged into the material. If saw blade is
binding, it may walk up or kickback from the workpiece
as the saw is restarted.
12. Support large panels to minimise the risk of blade
pinching and kickback. Large panels tend to sag
under their own weight. Supports must be placed
under the panel on both sides, near the line of cut and
near the edge of the panel.
To avoid kickback, do support board or panel near
the cut. (Fig. 2)
Do not support board or panel away from the cut.
(Fig. 3)
13. Do not use dull or damaged blades. Unsharpened
or improperly set blades produce narrow kerf causing
excessive friction, blade binding and kickback.
14. Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
15. Use extra caution when sawing into existing walls
or other blind areas. The protruding blade may cut
objects that can cause kickback.
16. ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the saw.
If kickback occurs, the saw could easily jump
backwards over your hand, leading to serious
personal injury. (Fig. 4)
17. Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of
accuracy, and possible kickback.
Lower guard function
18. Check lower guard for proper closing before each
use. Do not operate the saw if lower guard does
not move freely and close instantly. Never clamp
or tie the lower guard into the open position. If saw
is accidentally dropped, lower guard may be bent.
Raise the lower guard with the retracting handle and
make sure it moves freely and does not touch the
blade or any other part, in all angles and depths of cut.
19. Check the operation of the lower guard spring. If
the guard and the spring are not operating
properly, they must be serviced before use. Lower
guard may operate sluggishly due to damaged parts,
gummy deposits, or a build-up of debris.
20. Lower guard may be retracted manually only for
special cuts such as “plunge cuts” and
“compound cuts”. Raise lower guard by retracting
handle and as soon as blade enters the material,
the lower guard must be released. For all other
sawing, the lower guard should operate automatically.
21. Always observe that the lower guard is covering
the blade before placing saw down on bench or
floor. An unprotected, coasting blade will cause the
saw to walk backwards, cutting whatever is in its path.
Be aware of the time it takes for the blade to stop after
switch is released.
22. To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check
to see that retracting handle does not touch tool
housing. Leaving blade exposed is VERY
DANGEROUS and can lead to serious personal injury.
Additional safety warnings
23. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool without
decrease in blade speed to avoid overheating the
blade tips.
24. Do not attempt to remove cut material when blade
is moving. Wait until blade stops before grasping
cut material. Blades coast after turn off.
25. Avoid cutting nails. Inspect for and remove all
nails from lumber before cutting.
26. Place the wider portion of the saw base on that
part of the workpiece which is solidly supported,
not on the section that will fall off when the cut is
made. As examples, Fig. 5 illustrates the RIGHT
way to cut off the end of a board, and Fig. 6 the
WRONG way. If the workpiece is short or small,
clamp it down. DO NOT TRY TO HOLD SHORT
PIECES BY HAND! (Fig. 5 & 6)
27. Before setting the tool down after completing a
cut, be sure that the lower guard has closed and
the blade has come to a complete stop.
28. Never attempt to saw with the circular saw held
upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
(Fig. 7)
29. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
30. Do not stop the blades by lateral pressure on the
saw blade.
31. Always use blades recommended in this manual.
Do not use any abrasive wheels.
32. Keep blade sharp and clean. Gum and wood pitch
hardened on blades slows saw and increases
potential for kickback. Keep blade clean by first
removing it from tool, then cleaning it with gum and
pitch remover, hot water or kerosene. Never use
gasoline.

8
33. Wear a dust mask and hearing protection when
use the tool.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
IMPORTANT SAFETY
INSTRUCTIONS ENC007-8
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to disposal
of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the battery
cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
(Fig. 8)
• Always switch off the tool before installing or removing
of the battery cartridge.
• To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
• To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red indicator
on the upper side of the button, it is not locked
completely. Install it fully until the red indicator cannot
be seen. If not, it may accidentally fall out of the tool,
causing injury to you or someone around you.
• Do not use force when installing the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system (Lithium-ion
battery with star marking) (Fig. 9)
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes it to
draw an abnormally high current.
In this situation, release the trigger switch on the tool
and stop the application that caused the tool to
become overloaded. Then pull the trigger switch
again to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before pulling the
trigger switch again.
• Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. In this situation, remove and
recharge the battery.
Adjusting depth of cut (Fig. 10)
CAUTION:
• After adjusting the depth of cut, always tighten the lever
securely.
Loosen the lever on the side of the rear handle and move
the base up or down. At the desired depth of cut, secure
the base by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more than
one blade tooth projects below workpiece. Using proper
cut depth helps to reduce potential for dangerous
kickback which can cause personal injury.

9
Bevel cutting (Fig. 11)
Loosen the wing screw on the front and rear base. Set for
the desired angle (0° - 45°) by tilting accordingly, then
tighten the wing screw securely.
Sighting (Fig. 12)
For straight cuts, align the 0° position on the front of the
base with your cutting line. For 45° bevel cuts, align the
45° position with it. The position of the top guide is
adjustable.
Switch action (Fig. 13)
CAUTION:
• Before installing the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
• Do not pull the switch trigger hard without pressing the
lock-off lever. This can cause switch breakage.
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided. To start the tool, press
the lock-off lever and pull the switch trigger. Release the
switch trigger to stop.
WARNING:
• For your safety, this tool is equipped with lock-off lever
which prevents the tool from unintended starting.
NEVER use the tool if it runs when you simply pull the
switch trigger without pressing the lock-off lever.
Return tool a MAKITA service center for proper repairs
BEFORE further usage.
• NEVER tape down or defeat purpose and function of
lock-off lever.
Lighting the lamp
CAUTION:
• Do not look in the light or see the source of light
directly. (Fig. 14)
Only to turn on the light, pull the switch trigger without
pressing the lock-off lever. To turn on the light and run the
tool, press the lock-off lever and pull the switch trigger
with the lock-off lever being pressed.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
• Do not use gasoline, thinner or the like to clean the lens
of lamp. Using such substances will damage the lens.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Removing or installing saw blade
CAUTION:
• Be sure the blade is installed with teeth pointing up at
the front of the tool.
• Use only the Makita wrench to install or remove the
blade. (Fig. 15)
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
CLOCKWISE SECURELY. (Fig. 16)
When changing blade, make sure to also clean upper and
lower blade guards of accumulated sawdust. Such efforts
do not, however, replace the need to check lower guard
operation before each use.
Hex wrench storage (Fig. 17)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Connecting a vacuum cleaner (for
European countries only) (Fig. 18 & 19)
When you wish to perform clean cutting operation,
connect a Makita vacuum cleaner to your tool. Install the
dust nozzle on the tool using the screw. Then connect a
hose of the vacuum cleaner to the dust nozzle as shown
in the figure.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until it
locks in place. If you can see the red part on the upper
side of the button, it is not locked completely. Insert it
fully until the red part cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to you or
someone around you.
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
(Fig. 20)
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without the
blade making any contact. Then turn the tool on and wait
until the blade attains full speed. Now simply move the
tool forward over the workpiece surface, keeping it flat
and advancing smoothly until the sawing is completed.
To get clean cuts, keep your sawing line straight and your
speed of advance uniform. If the cut fails to properly follow
your intended cut line, do not attempt to turn or force the
tool back to the cut line. Doing so may bind the blade and
lead to dangerous kickback and possible serious injury.
Release switch, wait for blade to stop and then withdraw
tool. Realign tool on new cut line, and start cut again.
Attempt to avoid positioning which exposes operator to
chips and wood dust being ejected from saw. Use eye
protection to help avoid injury.
Rip fence (Guide rule) (Fig. 21)
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against

10
the side of the workpiece and secure it in position with the
clamp lever on the front of the base. It also makes
repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Adjusting for accuracy of 90° cut (vertical
cut) (Fig. 22 & 23)
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screw with a hex wrench while
inspecting 90° the blade with the base using a triangular
rule or square rule, etc.
Adjusting for parallelism (Fig. 24)
The parallelism between the blade and the base has been
factory adjusted. But if it is off, you can adjust it as the
following procedure.
Make sure all levers and screws are tightened. Slightly
loosen the screw as illustrated. While opening the lower
guard, move the rear of base so that the distance A and B
are equal. After adjusting, tighten the screw. Make a test
cut to get a correct parallelism.
Replacing carbon brushes (Fig. 25)
Remove and check the carbon brushes regularly. Replace
when they wear down to the limit mark. Keep the carbon
brushes clean and free to slip in the holders. Both carbon
brushes should be replaced at the same time. Use only
identical carbon brushes. (Fig. 26)
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Saw blades
• Rip fence (Guide rule)
•Hexwrench5
• Dust nozzle
• Guide rail adapter
• Guide rail
• Various type of Makita genuine batteries and chargers
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
Noise ENG905-1
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 75 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Wear ear protection.
Vibration ENG900-1
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: cutting chipboard
Vibration emission (ah,CW): 2.5 m/s2or less
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).
For European countries only ENH101-16
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Circular Saw
Model No./ Type: DHS630
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
10. 3. 2011
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

30
NEDERLANDS (Originele instructies)
Verklaring van het onderdelenoverzicht
TECHNISCHE GEGEVENS
• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit
gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens kunnen van land tot land verschillen.
• Gewicht volgens EPTA-procedure 01/2003
Gebruiksdoeleinden ENE028-1
Het gereedschap is bedoeld voor het recht zagen in de
lengte- en breedterichting, en verstekzagen onder een
hoek in hout, waarbij het gereedschap stevig in contact
staat met het werkstuk.
Algemene
veiligheidswaarschuwingen voor
elektrisch gereedschap GEA010-1
WAARSCHUWING Lees alle
veiligheidswaarschuwingen en alle instructies. Het
niet volgen van de waarschuwingen en instructies kan
leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en
instructies om in de toekomst te
kunnen raadplegen.
VEILIGHEIDSWAARSCHUWINGEN
SPECIFIEK VOOR EEN
ACCUCIRKELZAAG GEB061-4
Zaagmethoden
1. WAARSCHUWING: Houd uw handen uit de
buurt van het zaaggebied en het zaagblad. Houd
met uw andere hand de voorhandgreep of de
behuizing van het gereedschap vast. Als u de
cirkelzaag met beide handen vasthoudt, kunt u nooit
in uw handen zagen.
2. Reik nooit met uw handen onder het werkstuk. De
beschermkap kan u niet beschermen onder het
werkstuk tegen het zaagblad.
3. Stel de zaagdiepte in overeenkomstig de dikte van
het werkstuk. Minder dan een volledige tandhoogte
dient onder het werkstuk uit te komen.
4. Houd het werkstuk waarin wordt gezaagd nooit
vast met uw handen of benen. Zorg dat het
werkstuk stabiel is ten opzichte van de
ondergrond. Het is belangrijk het werkstuk goed te
ondersteunen om de kans te minimaliseren dat uw
lichaam blootgesteld wordt, het zaagblad vastloopt of
u de controle over het gereedschap verliest.
Afbeelding van goed vasthouden met uw handen
en goede ondersteuning van het werkstuk (zie
afb. 1).
5. Houd het elektrisch gereedschap alleen vast aan
het geïsoleerde oppervlak van de handgrepen
wanneer u werkt op plaatsen waar het
zaaggarnituur met verborgen bedrading in
aanraking kan komen. Door aanraking van onder
spanning staande draden, zullen de niet-geïsoleerde
metalen delen van het gereedschap onder spanning
komen te staan zodat de gebruiker een elektrische
schok kan krijgen.
6. Gebruik bij het schulpen altijd de breedtegeleider
of de langsgeleider. Hierdoor wordt de
nauwkeurigheid van het zagen vergroot en de kans op
vastlopen van het zaagblad verkleint.
1. Rode deel
2. Knop
3. Accu
4. Ster-merkteken
5. Hendel
6. Vleugelbout
7. Zaaglijn
8. Stand 45°
9. Stand 0°
10. Schroef
11. Bovenste geleider
12. Aan/uit-schakelaar
13. Uit-vergrendelhendel
14. Lamp
15. Asvergrendeling
16. Inbussleutel
17. Losdraaien
18. Zeskantinbusbout
19. Buitenflens
20. Zaagblad
21. Binnenflens
22. Stofafzuigaansluitmond
23. Vingerschroef
24. Slang
25. Stofzuiger
26. Klemhendel
27. Breedtegeleider (liniaal)
28. Stelschroef
29. Geodriehoek
30. Zool
31. Slijtgrensmarkering
32. Koolborsteldop
33. Schroevendraaier
Model DHS630
Diameter zaagblad 165 mm
Max. zaagdiepte bij 90° 66 mm
bij 45° 46 mm
Nullasttoerental (min-1) 3.100
Totale lengte 346 mm
Nettogewicht 3,5 kg
Nominale spanning 18 volt gelijkstroom

31
7. Gebruik altijd zaagbladen met doorngaten van de
juiste afmetingen en vorm (diamant versus rond).
Zaagbladen die niet goed passen op de
bevestigingsmiddelen van de cirkelzaag, zullen
excentrisch draaien waardoor u de controle over het
gereedschap verliest.
8. Gebruik nooit een beschadigde of verkeerde
bouten en ringen om het zaagblad mee te
bevestigen. De bouten en ringen voor de bevestiging
van het zaagblad zijn speciaal ontworpen voor gebruik
met uw cirkelzaag voor optimale prestaties en veilig
gebruik.
Oorzaken van terugslag en aanverwante
waarschuwingen
- Terugslag is een plotselinge reactie op een bekneld,
vastgelopen of niet-uitgelijnd zaagblad, waardoor de
oncontroleerbare cirkelzaag omhoog, uit het werkstuk
en in de richting van de gebruiker gaat.
- Wanneer het zaagblad bekneld raakt of vastloopt
doordat de zaagsnede naar beneden toe smaller
wordt, vertraagt het zaagblad en komt als reactie de
motor snel omhoog in de richting van de gebruiker.
- Als het zaagblad gebogen of niet-uitgelijnd raakt in de
zaagsnede, kunnen de tanden aan de achterrand van
het zaagblad zich in het bovenoppervlak van het hout
vreten, waardoor het zaagblad uit de zaagsnede klimt
en omhoog springt in de richting van de gebruiker.
Terugslag is het gevolg van misbruik van de cirkelzaag
en/of onjuiste gebruiksprocedures of -omstandigheden,
en kan worden voorkomen door goede
voorzorgsmaatregelen te treffen, zoals hieronder vermeld:
9. Houd de cirkelzaag stevig vast met beide handen
en houdt uw armen zodanig dat een terugslag
wordt opgevangen. Plaats uw lichaam zijwaarts
versprongen van het zaagblad en niet in een
rechte lijn erachter. Door terugslag kan de cirkelzaag
achterwaarts springen, maar de kracht van de
terugslag kan met de juiste voorzorgsmaatregelen
door de gebruiker worden opgevangen.
10. Wanneer het zaagblad vastloopt, of wanneer u om
een of andere reden het zagen onderbreekt, laat u
de aan/uit-schakelaar los en houdt u de cirkelzaag
stil in het materiaal totdat het zaagblad volledig tot
stilstand is gekomen. Probeer nooit het zaagblad
uit het werkstuk te halen of de cirkelzaag naar
achteren te trekken, terwijl het zaagblad nog draait
omdat hierdoor een terugslag kan optreden.
Onderzoek waarom het zaagblad is vastgelopen en
tref afdoende maatregelen om de oorzaak ervan op te
heffen.
11. Wanneer u de cirkelzaag weer inschakelt terwijl
het zaagblad in het werkstuk zit, plaatst u het
zaagblad in het midden van de zaagsnede en
controleert u dat de tanden niet in het materiaal
grijpen. Als het zaagblad is vastgelopen, kan
wanneer de cirkelzaag wordt ingeschakeld het
zaagblad uit het werkstuk lopen of terugslaan.
12. Ondersteun grote platen om de kans te
minimaliseren dat het zaagblad bekneld raakt of
terugslaat. Grote platen neigen door te zakken onder
hun eigen gewicht. U moet de plaat ondersteunen aan
beide zijranden, vlakbij de zaaglijn en vlakbij het
uiteinde.
Ondersteun de plank of plaat vlakbij de zaaglijn
om terugslag te voorkomen (zie afb. 2).
Ondersteun de plank of plaat niet op grote afstand
van de zaaglijn (zie afb. 3).
13. Gebruik een bot of beschadigd zaagblad niet
meer. Niet-geslepen of verkeerd gezette tanden
maken een smalle zaagsnede wat leidt tot grote
wrijving, vastlopen en terugslag.
14. De vergrendelhendels voor het instellen van de
zaagbladdiepte en verstekhoek moeten vastzitten
alvorens te beginnen met zagen. Als de instellingen
van het zaagblad zich tijdens het zagen wijzigen, kan
dit leiden tot vastlopen of terugslag.
15. Wees extra voorzichtig wanneer u in een
bestaande wand zaagt of op een andere plaats
waarvan u de onderkant van het zaagoppervlak
niet kunt zien. Wanneer het zaagblad door het
materiaal heen breekt, kan het een voorwerp raken
waardoor een terugslag optreedt.
16. Houd het gereedschap ALTIJD met beide handen
stevig vast. Plaats NOOIT uw hand of vingers
achter het zaagblad. Als een terugslag optreedt, kan
het zaagblad gemakkelijk achteruit en over uw hand
springen waardoor ernstig persoonlijk letsel ontstaat
(zie afb. 4).
17. Dwing de cirkelzaag nooit. Duw de cirkelzaag
vooruit met een snelheid waarbij het zaagblad niet
vertraagt. Als u het zaagblad dwingt, kan dat leiden
tot een ongelijkmatige zaagsnede, verminderde
nauwkeurigheid en mogelijke terugslag.
Onderste beschermkap
18. Controleer voor ieder gebruik of de onderste
beschermkap goed sluit. Gebruik de cirkelzaag
niet als de onderste beschermkap niet vrij kan
bewegen en onmiddellijk sluit. Zet de onderste
beschermkap nooit vast in de geopende stand. Als
u de cirkelzaag per ongeluk laat vallen, kan de
onderste beschermkap worden verbogen. Til de
onderste beschermkap op aan de terugtrekhendel en
controleer dat deze vrij kan bewegen en niet het
zaagblad of enig ander onderdeel raakt, onder alle
verstekhoeken en op alle zaagdiepten.
19. Controleer de werking van de veer van de
onderste beschermkap. Als de beschermkap en
de veer niet goed werken, dienen deze te worden
gerepareerd voordat de cirkelzaag wordt gebruikt.
De onderste beschermkap kan traag werken als
gevolg van beschadigde onderdelen, gom- of
harsafzetting, of opeenhoping van vuil.
20. De onderste beschermkap mag alleen met de hand
worden geopend voor het maken van speciale
zaagsneden, zoals een “blinde” zaagsnede en
“samengestelde” zaagsnede. Til de onderste
beschermkap op aan de terugtrekhendel en laat
deze los zodra het zaagblad in het materiaal zaagt.
Bij alle andere typen zaagsneden, dient de onderste
beschermkap automatisch te werken.
21. Let er altijd op dat de onderste beschermkap het
zaagblad bedekt voordat u de cirkelzaag op een
werkbank of vloer neerlegt. Een onbeschermd
zaagblad dat nog nadraait, zal de cirkelzaag achteruit
doen lopen waarbij alles op zijn weg wordt gezaagd.
Denk eraan dat nadat de cirkelzaag is uitgeschakeld
het nog enige tijd duurt voordat het zaagblad stilstaat.

32
22. U kunt de onderste beschermkap controleren,
door deze met de hand te openen, los te laten en
te kijken hoe hij sluit. Controleer tevens of de
terugtrekhendel de behuizing van het
gereedschap niet raakt. Het zaagblad onbeschermd
laten is UITERST GEVAARLIJK en kan leiden tot
ernstig persoonlijk letsel.
Aanvullende veiligheidswaarschuwingen
23. Wees extra voorzichtig bij het zagen in nat hout,
druk-behandeld timmerhout en hout met
knoesten. Zorg ervoor dat de cirkelzaag soepel
vooruit blijft gaan zonder dat de snelheid van het
zaagblad lager wordt om te voorkomen dat de punten
van het zaagblad warm worden.
24. Probeer niet afgezaagd materiaal te verwijderen
terwijl het zaagblad nog draait. Wacht totdat het
zaagblad volledig tot stilstand is gekomen voordat
u het afgezaagde materiaal vastpakt. Het zaagblad
draait nog na nadat het gereedschap is uitgeschakeld.
25. Voorkom dat u spijkers raakt. Inspecteer het hout
op spijkers en verwijder deze zo nodig voordat u
begint te zagen.
26. Plaats het bredere deel van de zool van de
cirkelzaag op het deel van het werkstuk dat goed
is ondersteund, en niet op het deel dat omlaag valt
nadat de zaagsnede gemaakt is. Als voorbeeld laat
afbeelding 5 zien hoe u het uiteinde van een plank
GOED afzaagt, en afbeelding 6 hoe u dit
VERKEERD doet. Als het werkstuk kort of smal is,
klemt u het vast. PROBEER NOOIT EEN KORT
WERKSTUK IN UW HANDEN VAST TE HOUDEN!
(zie afb. 5 en 6)
27. Voordat u het gereedschap neerlegt na het
voltooien van een zaagsnede, controleert u dat de
onderste beschermkap gesloten is en het
zaagblad volledig tot stilstand is gekomen.
28. Probeer nooit te zagen waarbij de cirkelzaag
ondersteboven in een bankschroef is geklemd. Dit
is uiterst gevaarlijk en kan leiden tot ernstig
persoonlijk letsel (zie afb. 7).
29. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem
voorzorgsmaatregelen tegen het inademen van
stof en contact met de huid. Volg de
veiligheidsinstructies van de leverancier van het
materiaal op.
30. Breng het zaagblad niet tot stilstand door
zijdelings op het zaagblad te drukken.
31. Gebruik altijd zaagbladen die in deze
gebruiksaanwijzing aanbevolen worden. Gebruik
geen slijpschijven.
32. Houd het zaagblad scherp en schoon. Gom of hars
dat op het zaagblad is opgedroogd vertraagt het
zaagblad en verhoogt de kans op terugslag. Houd het
zaagblad schoon door dit eerst van het gereedschap
te demonteren en het vervolgens schoon te maken
met een reinigingsmiddel voor gom en hars, heet
water of kerosine. Gebruik nooit benzine.
33. Draag een stofmasker en gehoorbescherming
tijdens gebruik van het gereedschap.
BEWAAR DEZE INSTRUCTIES.
WAARSCHUWING:
Laat u NIET misleiden door een vals gevoel van
comfort en bekendheid met het gereedschap (na
veelvuldig gebruik) en neem alle
veiligheidsvoorschriften van het betreffende product
altijd strikt in acht. VERKEERD GEBRUIK of het niet
volgen van de veiligheidsinstructies in deze
gebruiksaanwijzing kan leiden tot ernstig persoonlijk
letsel.
BELANGRIJKE
VEILIGHEIDSINSTRUCTIES ENC007-8
VOOR ACCU’S
1. Alvorens de accu in gebruik te nemen, leest u
eerst alle instructies en
waarschuwingsopschriften op (1) de acculader, (2)
de accu en (3) het apparaat waarin de accu wordt
aangebracht.
2. Haal de accu niet uit elkaar.
3. Als de gebruikstijd aanzienlijk korter is geworden,
stopt u onmiddellijk met het gebruik. Anders kan
dit leiden tot kans op oververhitting, mogelijke
brandwonden en zelfs een explosie.
4. Als de elektrolyt in uw ogen komt, wast u deze uit
met schoon water en raadpleegt u onmiddellijk
een arts. Dit kan leiden tot verlies van
gezichtsvermogen.
5. Sluit de accu niet kort:
(1) Raak de accupolen niet aan met enig
geleidend materiaal.
(2) Bewaar de accu niet op een plaats waar deze
in aanraking kan komen met andere metalen
voorwerpen, zoals spijkers, munten, enz.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan leiden tot een hoge
stroomsterkte, oververhitting, mogelijke
brandwonden en zelfs een defect.
6. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50 °C of hoger.
7. Werp de accu niet in een vuur, zelfs niet als deze
al ernstig beschadigd of helemaal versleten is. De
accu kan in een vuur exploderen.
8. Wees voorzichtig dat u de accu niet laat vallen of
ergens tegenaan stoot.
9. Gebruik nooit een beschadigde accu.
10. Neem de plaatselijke regelgeving met betrekking
tot het weggooien van de accu in acht.
BEWAAR DEZE INSTRUCTIES.
Tips voor een lange levensduur van de
accu
1. Laad de accu op voordat deze volledig leeg is.
Wanneer u merkt dat het gereedschap minder
vermogen heeft, stopt u met het gebruik ervan en
laadt u eerst de accu op.

33
2. Laad nooit een volledig opgeladen accu op.
Te lang opladen verkort de levensduur van de
accu.
3. Laad de accu op bij een omgevingstemperatuur
van 10 °C tot 40 °C. Laat een warme accu eerst
afkoelen voordat u deze oplaadt.
4. Laad de accu ieder half jaar op als u deze
gedurende een lange tijd niet gebruikt.
BESCHRIJVING VAN DE
FUNCTIES
LET OP:
• Zorg ervoor dat het gereedschap is uitgeschakeld en
dat de accu is verwijderd voordat u de werking van het
gereedschap aanpast of controleert.
De accu aanbrengen en verwijderen (zie
afb. 8)
• Schakel het gereedschap altijd uit voordat u de accu
aanbrengt of verwijdert.
• Om de accu te verwijderen verschuift u de knop aan de
voorkant van de accu en schuift u tegelijkertijd de accu
van het gereedschap af.
• Om de accu aan te brengen lijnt u de lip op de accu uit
met de groef in de behuizing en duwt u de accu op zijn
plaats. Steek de accu zo ver mogelijk in het
gereedschap tot u een klikgeluid hoort. Als u het rode
deel aan de bovenkant van de knop kunt zien, is de
accuadapter niet goed aangebracht. Breng de
accuadapter zo ver mogelijk aan tot het rode deel niet
meer zichtbaar is. Als u dit niet doet, kan de accu per
ongeluk uit het gereedschap vallen en u of anderen in
uw omgeving verwonden.
• Oefen geen grote kracht uit bij het aanbrengen van de
accu. Als de accu niet gemakkelijk erin kan worden
geschoven, wordt deze niet goed aangebracht.
Accubeveiligingssysteem(lithiumionaccu
met een ster-merkteken) (zie afb. 9)
Lithiumionaccu’s met een ster-merkteken zijn uitgerust
met een beveiligingssysteem. Dit systeem schakelt
automatisch de voeding naar het gereedschap uit om de
levensduur van de accu te verlengen.
Het gereedschap zal tijdens gebruik automatisch stoppen
wanneer het gereedschap en/of de accu zich in een van
de volgende omstandigheden bevinden:
• Overbelasting:
Het gereedschap wordt gebruikt op een manier die
ertoe leidt dat een abnormaal hoge stroomsterkte uit
de accu wordt getrokken.
Laat in die situatie de aan/uit-schakelaar van het
gereedschap los en stop het gebruik dat ertoe leidde
dat het gereedschap overbelast werd. Knijp daarna
opnieuw de aan/uit-schakelaar in om het
gereedschap weer in te schakelen.
Als het gereedschap niet wordt ingeschakeld, is de
accu oververhit. In die situatie laat u de accu eerst
afkoelen voordat u opnieuw de aan/uit-schakelaar
inknijpt.
• Lage accuspanning:
De resterende acculading is te laag en het
gereedschap wordt niet ingeschakeld. Verwijder in
die situatie de accu en laad hem op.
De zaagdiepte instellen (zie afb. 10)
LET OP:
• Nadat u de zaagdiepte hebt ingesteld, zet u de hendel
altijd stevig vast.
Zet de hendel los aan de zijkant van de achterhandgreep
en beweeg de zool omhoog en omlaag. Zet de zool vast
op de gewenste zaagdiepte door de hendel vast te zetten.
Voor een schonere, veiligere zaagsnede, stelt u de
zaagdiepte zodanig in dat niet meer dan een tandhoogte
door het werkstuk heen steekt. Door de zaagdiepte goed
in te stellen, verkleint u de kans op een potentieel
gevaarlijke terugslag, en daarmee op persoonlijk letsel.
Verticaal verstekzagen (zie afb. 11)
Draai de vleugelbout los aan de voor- en achterkant van
de zool. Stel de gewenste verstekhoek in (0° - 45°) door
dienovereenkomstig te kantelen, en draai vervolgens de
vleugelbout weer stevig vast.
Zichtlijn (zie afb. 12)
Voor recht zagen lijnt u de stand 0° op de voorkant van de
zool uit met de zaaglijn. Voor verstekzagen onder een
hoek van 45°, gebruikt lijnt u uit met de stand 45°. De
stand van de bovengeleider is verstelbaar.
In- en uitschakelen (zie afb. 13)
LET OP:
• Controleer altijd, voordat u de accu op het
gereedschap aanbrengt, of de aan/uit-schakelaar op
de juiste manier schakelt en weer terugkeert naar de
uit-stand nadat deze is losgelaten.
• Knijp de aan/uit-schakelaar niet hard in zonder de uit-
vergrendeling in te duwen. Hierdoor kan de aan/uit-
schakelaar kapot gaan.
Om te voorkomen dat de aan/uit-schakelaar per ongeluk
wordt bediend, is een uit-vergrendeling aangebracht. Om
het gereedschap te starten, duwt u de uit-vergrendeling in
en knijpt u de aan/uit-schakelaar in. Laat de aan/uit-
schakelaar los om het gereedschap te stoppen.
WAARSCHUWING:
• Omwille van uw veiligheid is dit gereedschap uitgerust
met een uit-vergrendeling die voorkomt dat het
gereedschap onbedoeld wordt ingeschakeld. Gebruik
het gereedschap NOOIT wanneer dit draait door
gewoon de aan/uit-schakelaar in te knijpen zonder de
uit-vergrendeling in te duwen. Stuur het gereedschap
voor deugdelijke reparatie terug naar een MAKITA-
servicecentrum ALVORENS het verder te gebruiken.
• U mag NOOIT de uit-vergrendeling met plakband
vastzetten of anderszins de werking en functie ervan te
niet doen.
De lamp inschakelen
LET OP:
• Kijk niet rechtstreeks in het licht of naar de bron van de
lamp (zie afb. 14).

34
U kunt de lamp inschakelen door gewoon de aan/uit-
schakelaar in te knijpen zonder de uit-vergrendeling te
bedienen. Om de lamp en het gereedschap in te
schakelen, bedient u de uit-vergrendeling en knijpt u
tegelijkertijd de aan/uit-schakelaar in.
OPMERKING:
• Gebruik een doek om het vuil van de lens van de lamp
te vegen. Wees voorzichtig de lens van de lamp niet te
bekrassen om de lichtopbrengst niet te verlagen.
• Gebruik geen benzine, thinner of soortgelijk middel om
de lens van de lamp te reinigen. Dergelijke middelen
zullen de lens beschadigen.
DE ONDERDELEN MONTEREN
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de accu is verwijderd alvorens enige
werkzaamheden aan het gereedschap te verrichten.
Het zaagblad aanbrengen en verwijderen
LET OP:
• Verzeker u ervan dat het zaagblad zodanig wordt
aangebracht dat de tanden aan de voorkant van het
gereedschap omhoog wijzen.
• Gebruik uitsluitend de Makita-inbussleutel voor het
aanbrengen en verwijderen van het zaagblad (zie
afb. 15).
Als u het zaagblad wilt verwijderen, drukt u eerst de
asvergrendeling in zodat het zaagblad niet meer kan
draaien, en gebruikt u vervolgens de inbussleutel om de
inbusbout linksom los te draaien. Verwijder tenslotte de
zeskantbout, de buitenflens en het zaagblad.
Om het zaagblad aan te brengen, volgt u de procedure in
omgekeerde volgorde. ZORG ERVOOR DAT U DE
INBUSBOUT RECHTSOM STEVIG VASTDRAAIT (zie
afb. 16).
Vergeet niet tijdens het verwisselen van het zaagblad ook
de bovenste en onderste beschermkappen te ontdoen
van opgehoopt zaagsel. Ondanks dergelijk onderhoud
blijft het noodzakelijk de werking van de onderste
beschermpak voor ieder gebruik te controleren.
Opbergplaats van de inbussleutel (zie
afb. 17)
Wanneer u de inbussleutel niet gebruikt, bergt u deze op
de plaats aangegeven in de afbeelding op, om te
voorkomen dat deze wordt verloren.
Een stofzuiger aansluiten (alleen voor
Europese landen) (zie afb. 18 en 19)
Wanneer u tijdens het zagen schoon wilt werken, sluit u
een Makita-stofzuiger aan op uw gereedschap. Monteer
de stofafzuigaansluitmond op het gereedschap met
behulp van de schroef. Sluit vervolgens de
stofzuigerslang aan op de stofafzuigaansluitmond, zoals
aangegeven in de afbeelding.
BEDIENING
LET OP:
• Steek de accu altijd zo ver mogelijk in het gereedschap
totdat deze met een klik wordt vergrendeld. Als u het
rode deel aan de bovenkant van de knop kunt zien, is
de accu niet goed aangebracht. Steek de accu zo ver
mogelijk erin tot het rode deel niet meer zichtbaar is.
Als u dit niet doet, kan de accu per ongeluk uit het
gereedschap vallen en u of anderen in uw omgeving
verwonden.
• Duw het gereedschap voorzichtig in een rechte lijn
naar voren. Als u het gereedschap dwing of verdraait,
zal de motor oververhit raken en het gereedschap
gevaarlijk terugslaan waardoor ernstig letsel kan
worden veroorzaakt.
• Als het gereedschap continu wordt bediend totdat de
accu leeg is, laat u het gereedschap gedurende
15 minuten liggen alvorens verder te werken met een
volle accu (zie afb. 20).
Houd het gereedschap stevig vast. Het gereedschap is
voorzien van zowel een voorhandgreep als een
achterhandgreep. Gebruik beide om het gereedschap zo
goed mogelijk vast te houden. Als u de cirkelzaag met
beide handen vasthoudt, kunt u nooit in uw handen
zagen. Plaats eerst de zool op het werkstuk dat u wilt
zagen, zonder dat het zaagblad het werkstuk raakt.
Schakel vervolgens het gereedschap in en wacht totdat
het zaagblad op volle snelheid draait. Duw het
gereedschap nu gewoon naar voren over het oppervlak
van het werkstuk, houd het daarbij vlak, en duw
gelijkmatig totdat het zagen klaar is.
Zorg voor een schone zaagsnede door een rechte
zaaglijn en een constante voortgaande snelheid. Als de
zaagsnede niet verloopt volgens de voorgenomen
zaaglijn, mag u niet proberen het gereedschap iets te
draaien of te dwingen terug te keren naar de zaaglijn. Als
u dit doet, kan het zaagblad vastlopen en een gevaarlijke
terugslag optreden met mogelijk ernstig persoonlijk letsel
tot gevolg. Laat de aan/uit-schakelaar los, wacht tot het
zaagblad tot stilstand is gekomen en trek vervolgens het
gereedschap terug. Lijn het gereedschap opnieuw uit met
een nieuwe zaaglijn en begin weer te zagen. Probeer te
vermijden dat door de positie van het gereedschap de
gebruiker wordt blootgesteld aan zaagsel en spaanders
die door het gereedschap worden uitgeworpen. Gebruik
oogbescherming om verwonding te voorkomen.
Breedtegeleider (liniaal) (zie afb. 21)
Met de handige breedtegeleider kunt u extra nauwkeurig
recht zagen. Schuif gewoon de breedtegeleider strak
tegen de zijkant van het werkstuk en zet deze op zijn
plaats vast met behulp van de klemhendel op de voorkant
van de zool van het gereedschap. Op deze manier is het
tevens mogelijk een zaagbeweging te herhalen met
identieke breedte.
ONDERHOUD
LET OP:
• Zorg er altijd voor dat het gereedschap is
uitgeschakeld en de accu is verwijderd, voordat u een
inspectie of onderhoud uitvoert.

35
• Gebruik nooit benzine, wasbenzine, thinner, alcohol,
enz. Dit kan leiden tot verkleuren, vervormen of
barsten.
Het zaagblad nauwkeurig instellen op 90°
(voor verticale zaagsnede) (zie afb. 22 en
23)
Deze instelling is reeds in de fabriek gemaakt. Maar als
dit niet meer juist is, draait u de instelbout met een
inbussleutel terwijl u de zaaghoek van 90° tussen het
zaagblad en de zool van het gereedschap controleert met
behulp van een winkelhaak, geodriehoek, enz.
Het zaagblad parallel stellen aan de zool
(zie afb. 24)
In de fabriek is het zaagblad parallel gesteld aan de zool
van de cirkelzaag. Maar als dit niet meer juist is, kunt u dit
afstellen met de volgende procedure.
Controleer of alle hendels, bouten en schroeven
vastgedraaid zijn. Draai de schroef iets los, zoals
afgebeeld. Terwijl u de onderste beschermkap geopend
houdt, verplaatst u de achterkant van de zool zodanig dat
de afstanden A en B gelijk zijn. Draai na het afstellen de
schroef vast. Maak een proefzaagsnede om te
controleren of het zaagblad parallel staat aan de zool van
de cirkelzaag.
De koolborstels vervangen (zie afb. 25)
Verwijder en controleer de koolborstels regelmatig.
Vervang deze wanneer ze tot aan de slijtgrensmarkering
zijn afgesleten. Houd de koolborstels schoon en zorg
ervoor dat ze vrij kunnen bewegen in de houders. Beide
koolborstels dienen tegelijkertijd te worden vervangen.
Gebruik alleen identieke koolborstels (zie afb. 26).
Gebruik een schroevendraaier om de koolborsteldoppen
te verwijderen. Haal de versleten koolborstels eruit, plaats
de nieuwe erin, en zet de koolborsteldoppen goed vast.
Om de VEILIGHEID en BETROUWBAARHEID van het
gereedschap te handhaven, dienen alle reparaties,
onderhoud en afstellingen te worden uitgevoerd door een
erkend Makita-servicecentrum, en altijd met
gebruikmaking van originele Makita-
vervangingsonderdelen.
VERKRIJGBARE ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita-gereedschap dat in deze
gebruiksaanwijzing wordt beschreven. Het gebruik van
andere accessoires of hulpstukken kan gevaar voor
persoonlijk letsel opleveren. Gebruik de accessoires of
hulpstukken uitsluitend voor de aangegeven
gebruiksdoeleinden.
Mocht u meer informatie willen hebben over deze
accessoires, dan kunt u contact opnemen met uw
plaatselijke Makita-servicecentrum.
• Zaagbladen
• Breedtegeleider (liniaal)
• Inbussleutel 5
• Stofafzuigaansluitmond
• Geleiderailadapter
• Geleiderail
• Diverse types originele Makita-accu’s en -acculaders
OPMERKING:
• Sommige items op de lijst kunnen zijn inbegrepen in de
doos van het gereedschap als standaard toebehoren.
Zij kunnen van land tot land verschillen.
Geluid ENG905-1
De typische, A-gewogen geluidsniveaus zijn gemeten
volgens EN60745:
Geluidsdrukniveau (LpA): 75 dB (A)
Onzekerheid (K): 3 dB (A)
Het geluidsniveau kan tijdens gebruik hoger worden dan
80 dB (A).
Draag gehoorbescherming.
Trillingen ENG900-1
De totale trillingswaarde (triaxiale vectorsom) zoals
vastgesteld volgens EN60745:
Gebruikstoepassing: zagen in spaanplaat
Trillingsemissie (ah,CW): 2,5 m/s2of minder
Onzekerheid (K): 1,5 m/s2
ENG901-1
• De opgegeven trillingsemissiewaarde is gemeten
volgens de standaardtestmethode en kan worden
gebruikt om dit gereedschap te vergelijken met andere
gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden
gebruikt voor een beoordeling vooraf van de
blootstelling.
WAARSCHUWING:
• De trillingsemissie tijdens het gebruik van het elektrisch
gereedschap in de praktijk kan verschillen van de
opgegeven trillingsemissiewaarde afhankelijk van de
manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden
getroffen ter bescherming van de operator die zijn
gebaseerd op een schatting van de blootstelling onder
praktijkomstandigheden (rekening houdend met alle
fasen van de bedrijfscyclus, zoals de tijdsduur
gedurende welke het gereedschap is uitgeschakeld en
stationair draait, naast de ingeschakelde tijdsduur).
Alleen voor Europese landen ENH101-16
EU-verklaring van conformiteit
Wij, Makita Corporation, als de verantwoordelijke
fabrikant, verklaren dat de volgende Makita-
machine(s):
Aanduiding van de machine:
Accucirkelzaag
Modelnr./Type: DHS630
in serie is geproduceerd en
Voldoet aan de volgende Europese richtlijnen:
2006/42/EC
En is gefabriceerd in overeenstemming met de volgende
normen of genormaliseerde documenten:
EN60745

36
De technische documentatie wordt bewaard door:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Engeland
10. 3. 2011
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502 JAPAN

ALA
Makita Corporation
Anjo, Aichi, Japan
885270-997 www.makita.com
