Makita DJR189 User manual

DJR189
EN Cordless Recipro Saw INSTRUCTION MANUAL 4
SV Batteridriven tigersåg BRUKSANVISNING 10
NO Batteridrevet bajonettsag BRUKSANVISNING 16
FI Akkukäyttöinen puukkosaha KÄYTTÖOHJE 22
DA Akku bajonetsav BRUGSANVISNING 28
LV Bezvadu zobenzāģis LIETOŠANAS INSTRUKCIJA 34
LT Belaidis atbulinis pjūklas NAUDOJIMO INSTRUKCIJA 40
ET Juhtmeta lõikesaag KASUTUSJUHEND 46
RU Аккумуляторная сабельная
пила РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 52

2
1
2
3
Fig.1
1
2
Fig.2
AB
1
2
2
1
Fig.3
1
Fig.4
1
23
Fig.5
1
2
Fig.6

3
2
34
1
Fig.7
1
1
3
3
2
2
Fig.8
Fig.9

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DJR189
Length of stroke 22 mm
Strokes per minute 0 - 3,100 min-1
Max. cutting capacities Pipe 130 mm
Wood (with 300 mm blade) 255 mm
Rated voltage D.C. 18 V
Overall length (with BL1860B) 410 mm
Net weight 2.2 - 2.5 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combinations, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH / DC18WC
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for sawing wood, plastic and fer-
rous materials.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-11:
Sound pressure level (LpA) : 88 dB (A)
Sound power level (LWA) : 99 dB (A)
Uncertainty(K):3dB(A)
NOTE:
The declared noise emission value(s) has been
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE: Thedeclarednoiseemissionvalue(s)may
alsobeusedinapreliminaryassessmentofexposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the tool is
used especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched o󰀨 and when
it is running idle in addition to the trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-11:
Work mode: cutting boards
Vibration emission (ah,B) : 9.0 m/s2
Uncertainty(K):1.5m/s2
Work mode: cutting wooden beams
Vibration emission (ah,WB) 8.7 m/s2
Uncertainty(K):1.5m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.
WARNING: The vibration emission during
actual use of the power tool can di󰀨er from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).

5ENGLISH
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless recipro saw safety
warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden wir-
ing.Cuttingaccessorycontactinga“live”wiremay
makeexposedmetalpartsofthepowertool“live”
and could give the operator an electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable plat-
form.Holdingtheworkpiecebyhandoragainst
yourbodyleavesitunstableandmayleadtoloss
of control.
3.
Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6.
Check for the proper clearance around the
workpiece before cutting so that the recipro saw
blade will not strike the oor, workbench, etc.
7. Hold the tool rmly.
8. Keep hands away from moving parts.
9. Do not leave the tool running. Operate the tool
only when hand-held.
10. Always switch o󰀨 and wait for the recipro
saw blade to come to a complete stop before
removing the recipro saw blade from the
workpiece.
11.
Do not touch the recipro saw blade or the work-
piece immediately after operation; they may be
extremely hot and could burn your skin.
12. Do not operate the tool at no-load
unnecessarily.
13. Always use the correct dust mask/respirator
for the material and application you are work-
ing with.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
15. Before operation, make sure that there is no
buried object such as electric pipe, water pipe
or gas pipe in the workpiece. Otherwise, the
reciprosawblademaytouchthem,resultingan
electric shock, electrical leakage or gas leak.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble or tamper with the battery
cartridge.Itmayresultinare,excessiveheat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.Suchconductmayresultina
re,excessiveheat,orexplosion.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.

6ENGLISH
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormasko󰀨opencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.Itmaycauseheating,catchingre,
burstandmalfunctionofthetoolorbatterycar-
tridge,resultinginburnsorpersonalinjury.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines.Itmayresultinamalfunctionor
breakdownofthetoolorbatterycartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipo󰀨yourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoras
showninthegure,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutso󰀨powertothe
motortoextendtoolandbatterylife.Thetoolwillauto-
maticallystopduringoperationifthetoolorbatteryis
placed under one of the following conditions:
Overload protection
Whenthebatteryisoperatedinamannerthatcauses
ittodrawanabnormallyhighcurrent,thetoolautomat-
icallystopswithoutanyindication.Inthissituation,turn
thetoolo󰀨andstoptheapplicationthatcausedthetool
to become overloaded. Then turn the tool on to restart.
Overheat protection
Whenthetoolorbatteryisoverheated,thetoolstops
automaticallyandthelampblinks.Inthiscase,letthe
toolandbatterycoolbeforeturningthetoolonagain.
Overdischarge protection
Whenthebatterycapacityisnotenough,thetool
stopsautomaticallywithoutanyindication.Inthiscase,
removethebatteryfromthetoolandchargethebattery.

7ENGLISH
Protections against other causes
Protectionsystemisalsodesignedforothercauses
that could damage the tool and allows the tool to stop
automatically.Takeallthefollowingstepstoclearthe
causes,whenthetoolhasbeenbroughttoatemporary
halt or stop in operation.
1. Turnthetoolo󰀨,andthenturnitonagainto
restart.
2. Chargethebattery(ies)orreplaceit/themwith
rechargedbattery(ies).
3. Letthetoolandbattery(ies)cooldown.
Ifnoimprovementcanbefoundbyrestoringprotection
system,thencontactyourlocalMakitaServiceCenter.

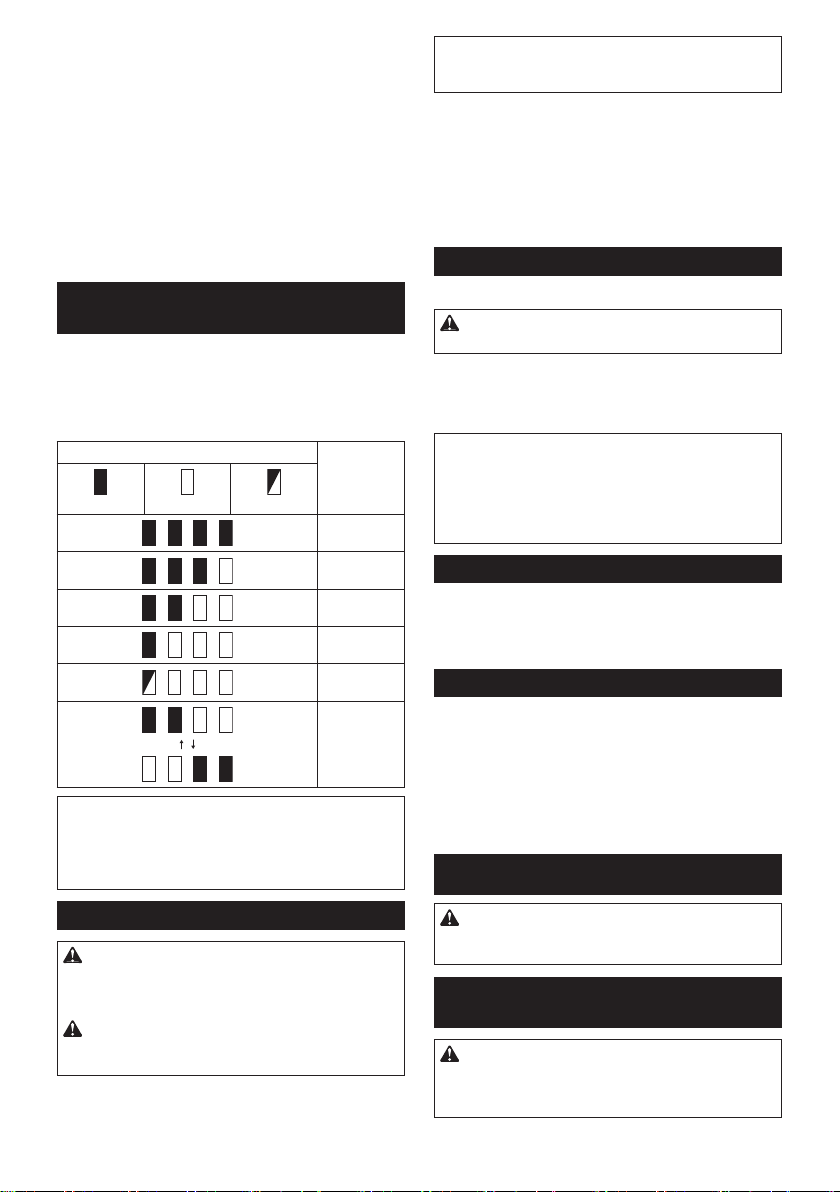

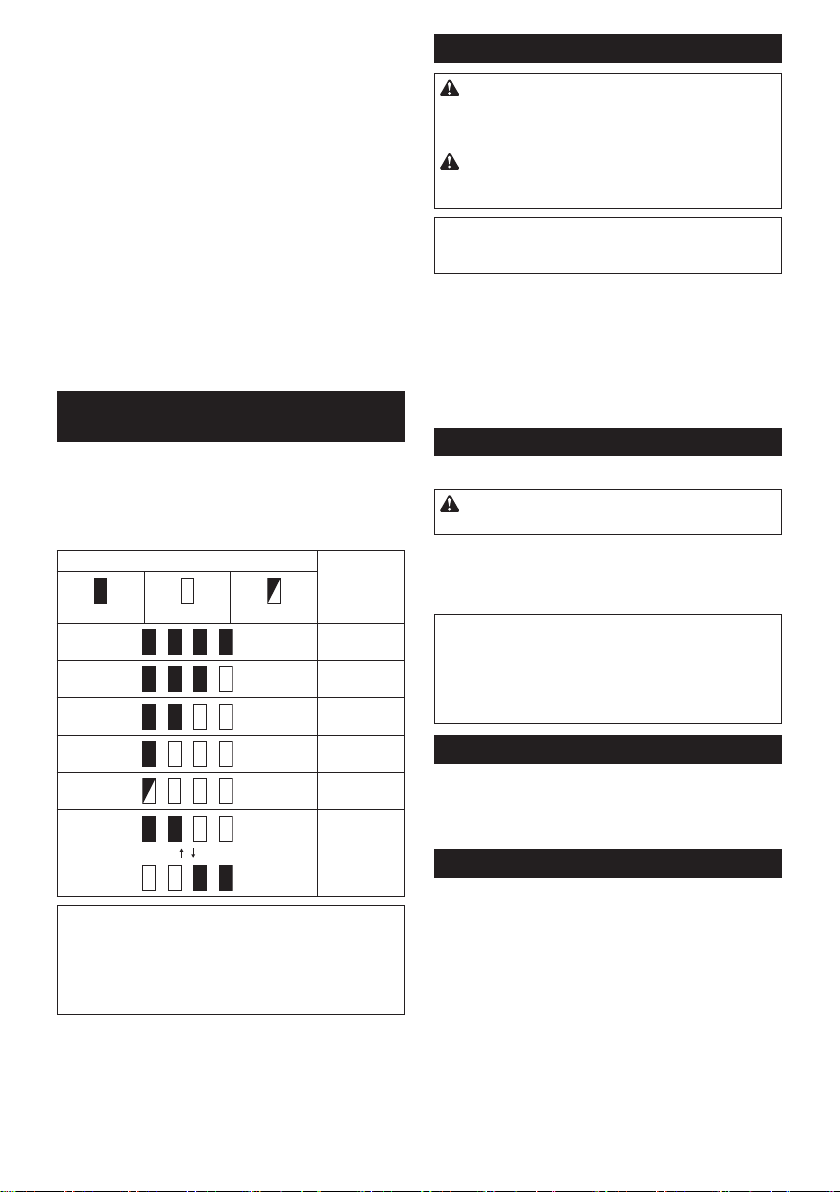

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
mayhave
malfunctioned.
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydi󰀨erslightly
fromtheactualcapacity.
NOTE:Therst(farleft)indicatorlampwillblinkwhen
thebatteryprotectionsystemworks.
Switch action
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
CAUTION: When not operating the tool,
depress the lock-o󰀨 button from A side to lock the
switch trigger in the OFF position.
NOTICE: Do not pull the switch trigger hard with-
out depressing the lock-o󰀨 button from B side.
This can cause switch breakage.
►Fig.3: 1.Lock-o󰀨button2. Switch trigger
Topreventtheswitchtriggerfromaccidentallypulled,
thelock-o󰀨buttonisprovided.
Tostartthetool,depressthelock-o󰀨buttonfromBside
and pull the switch trigger.
Toolspeedisincreasedbyincreasingpressureonthe
switch trigger. Release the switch trigger to stop. After
use,alwayspressinthelock-o󰀨buttonfromAside.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE:Useadryclothtowipethedirto󰀨thelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
NOTE: When the tool is overheated, the lamp blinks
for one minute. In this case, cool down the tool before
another operation.
Electric brake
This tool is equipped with an electric brake. If the tool
consistentlyfailstoquicklystopaftertheswitchtrigger
is released, have the tool serviced at a Makita service
center.
Electronic function
The tool is equipped with the electronic functions for
easyoperation.
Constant speed control
The speed control function provides the constant rota-
tion speed regardless of load conditions.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing the recipro
saw blade
CAUTION: Always clean out all chips or for-
eign matter adhering to the blade and around the
blade clamp.Failuretodosomaycauseinsu󰀩cient
tighteningoftheblade,resultinginaseriousinjury.

8ENGLISH
Toinstallthereciprosawblade,alwaysmakesurethat
the blade clamp lever (part of the blade clamp sleeve)
is in released position before inserting the recipro saw
blade.Ifthebladeclampleverisinxedposition,rotate
the blade clamp lever in the direction of the arrow so
that it can be locked at the released positon.
►Fig.5: 1. Blade clamp lever 2. Fixed position
3. Released position
Insert the recipro saw blade into the blade clamp as far
asitwillgo.Thebladeclampsleeverotatesandxes
the recipro saw blade. Make sure that the recipro saw
bladecannotbeextractedeventhoughyoutrytopull
it out.
►Fig.6: 1. Recipro saw blade 2. Blade clamp sleeve
CAUTION: If you do not insert the recipro saw
blade deep enough, the recipro saw blade may be
ejected unexpectedly during operation. This can
beextremelydangerous.
To remove the recipro saw blade, rotate the blade
clampleverinthedirectionofthearrowfully.Thereci-
pro saw blade is removed and the blade clamp lever is
xedatthereleasedposition.
►Fig.7: 1. Recipro saw blade 2. Blade clamp lever
3. Fixed position 4. Released position
CAUTION: Keep hands and ngers away from
the lever during the switching operation. Failure
to do so may cause personal injuries.
NOTE:Ifyouremovethereciprosawbladewithout
rotatingthebladeclampleverfully,thelevermaynot
be locked in the released position. In this case, rotate
thebladeclampleverfullyagain,thenmakesurethat
the blade clamp lever locked at the released position.
NOTE: If the blade clamp lever is positioned inside
thetool,switchonthetooljustasecondtoletthe
bladeout.Removethebatterycartridgefromthetool
before installing or removing the recipro saw blade.
Hook
Optional accessory
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeo󰀨fromthetoolandresultinthepersonal
injury.
CAUTION: When hanging the tool, set the
lock-o󰀨 button in position to lock the switch
trigger. (See the section for switch action.)
CAUTION: Never hang the tool at high or
potentially unstable location.
CAUTION: Do not hook the tool on your belt
or other accessories.Thereciprosawblademay
contactyourbodyandcausepersonalinjury.
CAUTION: Use the hanging/mounting parts
for their intended purposes only. Using for unin-
tendedpurposemaycauseaccidentorpersonal
injury.
►Fig.8: 1. Groove 2. Screw 3. Hook
Thehookisconvenientfortemporarilyhangingthetool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.
OPERATION
CAUTION: Always press the shoe rmly
against the workpiece during operation. If the
shoeisremovedorheldawayfromtheworkpiece
during operation, strong vibration and/or twisting will
beproduced,causingthebladetosnapdangerously.
CAUTION: Always wear gloves to protect
your hands from hot ying chips when cutting
metal.
CAUTION: Be sure to always wear suitable
eye protection which complies with current
national standards.
CAUTION: Always use a suitable coolant
(cutting oil) when cutting metal. Failure to do so will
cause premature blade wear.
CAUTION: Do not quirk the blade during
cutting.
Presstheshoermlyagainsttheworkpiece.Donot
allow the tool to bounce. Bring the recipro saw blade
into light contact with the workpiece. First, make a pilot
groove using a slower speed. Then use a faster speed
to continue cutting.
►Fig.9
NOTICE: Do not cut the workpiece with the shoe
away from the workpiece. Doing so increases the
reactionforcewhichmaybreakthereciprosawblade.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.

9ENGLISH
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Recipro saw blades
• Makitagenuinebatteryandcharger
• Hook
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
di󰀨erfromcountrytocountry.

10 SVENSKA
SVENSKA (Originalinstruktioner)
SPECIFIKATIONER
Modell: DJR189
Slaglängd 22 mm
Slag per minut 0 - 3 100 min-1
Max. kapningskapacitet Rör 130 mm
Trä (med 300 mm blad) 255 mm
Märkspänning 18 V likström
Total längd (med BL1860B) 410 mm
Nettovikt 2,2 - 2,5 kg
• Pågrundavvårtpågåendeprogramförforskningochutvecklingkandessaspecikationerändrasutanföregå-
ende meddelande.
• Specikationerkanvarieramellanolikaländer.
• Viktenkanvarieraberoendepåtillbehören,inklusivebatterikassett.Denlättasteochdentyngstakombinatio-
nen enligt EPTA-procedur 01/2014 visas i tabellen.
Tillgänglig batterikassett och laddare
Batterikassett BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Laddare DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH / DC18WC
• Vissaavbatterikassetternaochladdarnapålistanovankanskeintennstillgängligaidinregion.
VARNING: Använd endast batterikassetter och laddare från listan ovan. Användning av andra batterikas-
setter och laddare kan orsaka personskada och/eller brand.
Avsedd användning
Verktygetäravsettförsågningiträ,plastochjärn.
Buller
Den normala bullernivån för A-belastning är bestämd
enligt EN62841-2-11:
Ljudtrycksnivå(LpA) : 88 dB (A)
Ljude󰀨ektnivå(LWA) : 99 dB (A)
Mättolerans(K):3dB(A)
OBS: Det deklarerade bullervärdet har uppmätts i
enlighet med standardtestmetoden och kan användas
förjämförandetavenmaskinmedenannan.
OBS: Det deklarerade bulleremissionsvärdet kan
också användas i en preliminär bedömning av expo-
nering för vibration.
VARNING: Använd hörselskydd.
VARNING: Bulleremissionen under faktisk
användning av maskinen kan skilja sig från det dekla-
rerade värdet, beroende på hur maskinen används och
särskilt vilken typ av arbetsstycke som behandlas.
VARNING: Var noga med att identiera säker-
hetsåtgärder för att skydda användaren, vilka är
grundade på en uppskattning av graden av exponering
för vibrationer under de faktiska användningsförhål-
landena, (ta, förutom avtryckartiden, med alla delar av
användarcykeln i beräkningen, som till exempel tiden
då maskinen är avstängd och när den går på tomgång).
Vibration
Det totala vibrationsvärdet (treaxlad vektorsumma)
bestämt enligt EN62841-2-11:
Arbetsläge: skivsågning
Vibrationsemission (ah, B) : 9,0 m/s2
Mättolerans(K):1,5m/s2
Arbetsläge:sågningavträbjälkar
Vibrationsemission (ah, WB) 8,7 m/s2
Mättolerans(K):1,5m/s2
OBS: Det deklarerade totala vibrationsvärdet har
uppmätts i enlighet med standardtestmetoden och kan
användasförjämförandetavenmaskinmedenannan.
OBS: Det deklarerade totala vibrationsvärdet kan
också användas i en preliminär bedömning av expo-
nering för vibration.
VARNING: Vibrationsemissionen under fak-
tisk användning av maskinen kan skilja sig från
det deklarerade värdet, beroende på hur maski-
nen används och särskilt vilken typ av arbetss-
tycke som behandlas.
VARNING: Var noga med att identiera säker-
hetsåtgärder för att skydda användaren, vilka är
grundade på en uppskattning av graden av expo-
nering för vibrationer under de faktiska använd-
ningsförhållandena, (ta, förutom avtryckartiden,
med alla delar av användarcykeln i beräkningen,
som till exempel tiden då maskinen är avstängd
och när den går på tomgång).

11 SVENSKA
EG-försäkran om överensstämmelse
Gäller endast inom EU
EG-försäkran om överensstämmelse inkluderas som
bilaga A till denna bruksanvisning.
SÄKERHETSVARNINGAR
Allmänna säkerhetsvarningar för
maskiner
VARNING: Läs alla säkerhetsvarningar, anvis-
ningar, illustrationer och specikationer som
medföljer det här maskinen.Underlåtenhetattfölja
instruktionerna kan leda till elstötar, brand och/eller
allvarliga personskador.
Spara alla varningar och instruk-
tioner för framtida referens.
Termen”maskin”somangesivarningarnahänvisartill
din eldrivna maskin (sladdansluten) eller batteridrivna
maskin (sladdlös).
Säkerhetsvarningar för sladdlös
tigersåg
1. Håll maskinen i de isolerade handtagen om det
nns risk för att skärverktyget kan komma i
kontakt med en dold elkabel.Omskärverktyget
kommerikontaktmeden”strömförande”ledning
blirmaskinensblottlagdametalldelar”strömfö-
rande”ochkangeoperatörenenelektriskstöt.
2. Använd tvingar eller en annan praktisk metod
för att säkra och stödja arbetsstycket på ett
stabilt underlag.Atthållaarbetsstycketihän-
derna eller mot kroppen ger inte tillräckligt stöd
och du kan förlora kontrollen.
3. Använd alltid skyddsglasögon. Vanliga glasö-
gon och solglasögon är INTE skyddsglasögon.
4. Undvik att såga i spik. Ta bort alla spikar i
arbetsstycket innan du sågar.
5. Såga inte för stora arbetsstycken.
6. Kontrollera att det nns tillräckligt med fritt
utrymme runt arbetsstycket innan arbetet
påbörjas så att tigersågbladet inte slår emot
golvet, arbetsbänken osv.
7. Håll stadigt i maskinen.
8. Håll händerna borta från rörliga delar.
9. Lämna inte maskinen igång. Använd endast
maskinen när du håller den i händerna.
10. Stäng alltid av verktyget och vänta tills tiger-
sågbladet stannat helt innan det avlägsnas
från arbetsstycket.
11. Rör inte vid tigersågbladet eller arbetsstycket
omedelbart efter avslutat arbete, då de kan
vara mycket heta och ge brännskador.
12. Använd inte maskinen obelastad i onödan.
13.
Använd alltid andningsskydd eller skyddsmask
anpassat för det material du arbetar med.
14. Vissa material kan innehålla giftiga kemikalier.
Se till att du inte andas in damm eller får det
på huden. Följ anvisningarna i leverantörens
materialsäkerhetsblad.
15. Innan användning måste du se till att det inte
nns några begravda föremål som elrör, vat-
tenrör eller gasrör i arbetsstycket. Annars kan
tigersågbladet vidröra föremålet vilket kan leda till
elstöt, elektriskt läckage eller gasläcka.
SPARA DESSA ANVISNINGAR.
VARNING: GLÖM INTE att också fortsätt-
ningsvis strikt följa säkerhetsanvisningarna för
maskinen även efter att du blivit van att använda
den. Vid FELAKTIG HANTERING av maskinen
eller om inte säkerhetsanvisningarna i denna
bruksanvisning följs kan följden bli allvarliga
personskador.
Viktiga säkerhetsanvisningar för
batterikassetten
1. Innan batterikassetten används ska alla
instruktioner och varningsmärken på (1) bat-
teriladdaren, (2) batteriet och (3) produkten
läsas.
2. Montera inte isär eller mixtra med batterikas-
setten. Det kan leda till brand, överdriven värme
eller explosion.
3. Om drifttiden blivit avsevärt kortare ska
användningen avbrytas omedelbart. Det kan
uppstå överhettning, brännskador och t o m en
explosion.
4. Om du får elektrolyt i ögonen ska de sköljas
med rent vatten och läkare uppsökas omedel-
bart. Det nns risk för att synen förloras.
5. Kortslut inte batterikassetten.
(1) Rör inte vid polerna med något strömfö-
rande material.
(2) Undvik att förvara batterikassetten till-
sammans med andra metallobjekt som
t.ex. spikar, mynt o.s.v.
(3) Skydda batteriet mot vatten och regn.
En batterikortslutning kan orsaka ett
stort strömöde, överhettning, brand och
maskinhaveri.
6. Förvara och använd inte verktyget och batteri-
kassetten på platser där temperaturen kan nå
eller överstiga 50 °C.
7. Bränn inte upp batterikassetten även om
den är svårt skadad eller helt utsliten.
Batterikassetten kan explodera i öppen eld.
8. Spika inte i, krossa, kasta, tappa eller slå bat-
terikassetten mot hårda föremål.Dylikahän-
delser kan leda till brand, överdriven värme eller
explosion.
9. Använd inte ett skadat batteri.
10. De medföljande litiumjonbatterierna är föremål
för kraven i gällande lagstiftning för farligt
gods.
Förkommersiellatransporter(avt.ex.tredjeparter
somspeditionsrmor)måstedesärskildatrans-
portkrav som anges på emballaget och etiketter
iakttas.

12 SVENSKA
För att förbereda den produkt som ska avsändas
krävs att du konsulterar en expert på riskmaterial.
Var också uppmärksam på att det i ditt land kan
nnasytterligareföreskrifterattfölja.
Tejpaöverellermaskerablottadekontakteroch
packa batteriet på sådant sätt att det inte kan röra
sig fritt i förpackningen.
11. När batterikassetten ska kasseras måste den
tas bort från maskinen och kasseras på ett
säkert sätt. Följ lokala föreskrifter beträ󰀨ande
avfallshantering av batteriet.
12. Använd endast batterierna med de produkter
som specicerats av Makita. Att använda bat-
teriernamedejgodkändaprodukterkanledatill
brand, överdriven värme, explosion eller utläck-
andeelektrolyt.
13. Om maskinen inte används under en lång tid
måste batteriet tas bort från maskinen.
14. Under och efter användning kan batterikasset-
ten bli het vilket kan orsaka brännskador eller
lättare brännskador. Var uppmärksam på hur
du hanterar varma batterikassetter.
15. Vidrör inte verktygets kontakter direkt efter
användning eftersom de kan bli heta och
orsaka brännskador.
16. Låt inte isor, damm eller smuts fastna i kon-
takterna, i hål eller spår i batterikassetten. Det
kanledatillattverktygetellerbatterikassetten
värms upp, fattar eld, går sönder eller inte fung-
erar som de ska, vilket kan orsaka brännskador
eller personskador.
17. Såvida inte verktyget stöder arbeten i närheten
av högspänningsledningar får batterikassetten
inte användas i närheten av en högspännings-
ledning.Detkanledatillattverktygetellerbatteri-
kassetten går sönder eller inte fungerar korrekt.
18. Förvara batteriet utom räckhåll för barn.
SPARA DESSA ANVISNINGAR.
FÖRSIKTIGT: Använda endast äkta Makita-
batterier. Användning av oäkta Makita-batterier eller
batterier som har manipulerats kan leda till person-
och utrustningsskador eller till att batteriet fattar eld.
DetupphäverocksåMakitasgarantiförverktygetoch
laddaren.
Tips för att uppnå batteriets max-
imala livslängd
1. Ladda batterikassetten innan den är helt
urladdad. Stanna alltid maskinen och ladda
batterikassetten när du märker att maskinen
blir svagare.
2. Ladda aldrig en fulladdad batterikassett.
Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid en rumstemperatur
på 10 °C - 40 °C. Låt en varm batterikassett
svalna innan den laddas.
4. När batterikassetten inte används ska den tas
bort från verktyget eller laddaren.
5. Ladda batterikassetten om du inte har använt
den på länge (mer än sex månader).
FUNKTIONSBESKRIVNING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
du justerar maskinen eller kontrollerar dess
funktioner.
Montera eller demontera
batterikassetten
FÖRSIKTIGT: Stäng alltid av maskinen innan
du monterar eller tar bort batterikassetten.
FÖRSIKTIGT: Håll stadigt i maskinen och
batterikassetten när du monterar eller tar bort
batterikassetten. I annat fall kan det leda till att de
glider ur dina händer och orsakar skada på maskinen
och batterikassetten samt personskada.
►Fig.1: 1. Röd indikator 2.Knapp3. Batterikassett
Tabortbatterikassettengenomattskjutanerknap-
pen på kassettens framsida samtidigt som du drar ut
batterikassetten.
Sätt i batterikassetten genom att rikta in tungan på bat-
terikassettenmotspåretihöljetochskjutdenpåplats.
Tryckinbatterikassettenordentligttillsdenlåserfast
med ett klick. Om du kan se den röda indikatorn som
bilden visar är den inte låst ordentligt.
FÖRSIKTIGT: Sätt alltid i batterikassetten
helt tills den röda indikatorn inte längre syns. I
annatfallkandenoväntatfallaurverktygetochskada
dig eller någon annan.
FÖRSIKTIGT: Montera inte batterikassetten
med våld. Om kassetten inte lätt glider på plats är
den felinsatt.
Skyddssystem för maskinen/
batteriet
Verktygetärutrustatmedettskyddssystemförverkty-
get/batteriet.Dettasystembryterautomatisktströmmen
tillmotornförattförlängaverktygetsochbatteriets
livslängd.Verktygetstopparautomatisktunderanvänd-
ningenomverktygetellerbatteriethamnarienavföl-
jandesituationer:
Överbelastningsskydd
Om batteriet används på ett sätt som gör att det drar
onormaltmycketströmkandetstoppasautomatiskt
utan någon varning. När detta sker stänger du av verk-
tygetochupphörmedarbetetsomgjordeattverktyget
överbelastades.Startadärefterverktygetigen.
Överhettningsskydd
Närverktygetellerbatterietöverhettasstoppasdet
automatisktochlampanbörjarblinka.Isådanafallska
dulåtaverktygetochbatterietsvalnainnandustartar
verktygetigen.

13 SVENSKA
Överurladdningsskydd
När batterikapaciteten inte är tillräcklig stoppas maski-
nen automatiskt utan någon indikering. I sådant fall ska
batteriettasurverktygetochladdas.
Skydd mot andra orsaker
Skyddssystemetärocksåutvecklatföratthantera
andraorsakersomskullekunnaskadaverktygetoch
tillåtervektygetattstannaautomatiskt.Taföljandesteg
förattåtgärdafelennärverktygetstannattemporärt
eller helt.
1. Stängavverktygetochstartasedanuppdenigen
för att starta om.
2. Laddning av batteriet/batterierna och ersätt det/
dem med laddade batteri(er).
3. Låtverktygetochbatteri(erna)svalna.
Om ingen förbättring kan hittas genom att återställa
skyddssystemet,kontaktadittlokalaMakitaService
Center.
Indikerar kvarvarande
batterikapacitet
Endast för batterikassetter med indikator
►Fig.2: 1. Indikatorlampor 2.Kontrollknapp
Tryckpåkontrollknappenpåbatterikassettenförattse
kvarvarandebatterikapacitet.Indikatorlampornalyseri
ett par sekunder.
Indikatorlampor Kvarvarande
kapacitet
Upplyst Av Blinkar
75% till 100%
50% till 75%
25% till 50%
0% till 25%
Ladda
batteriet.
Batteriet kan
ha skadats.
OBS: Beroende på användningsförhållanden och den
omgivandetemperaturenkanindikationenskiljasig
lätt från den faktiska batterikapaciteten.
OBS: Den första (längst till vänster) indikatorlam-
pankommerattblinkanärbatteriskyddssystemet
fungerar.
Avtryckarens funktion
FÖRSIKTIGT: Innan du sätter i batterikasset-
ten i maskinen ska du kontrollera att avtryckaren
fungerar och återgår till läget ”OFF” när du släp-
per den.
FÖRSIKTIGT: När maskinen inte används ska
startspärren vara intryckt från sidan A för att låsa
avtryckaren i det avstängda läget OFF.
OBSERVERA: Tryck inte in avtryckaren hårt
utan att först ha tryckt in startspärren från
B-sidan.Iannatfallkanavtryckarenskadas.
►Fig.3: 1. Startspärr 2.Avtryckare
Startspärren förhindrar oavsiktlig aktivering av
avtryckaren.
TryckinstartspärrenfrånsidanBochtrycksedanin
avtryckarenförattstartamaskinen.
Hastighetenökasgenomatttryckahårdarepåavtryck-
aren.Släppavtryckarenförattstoppamaskinen.Tryck
alltid in startspärren från sidan A efter användning.
Tända frontlampan
►Fig.4: 1. Lampa
FÖRSIKTIGT: Titta inte in i ljuset eller direkt
i ljuskällan.
Tryckpåavtryckarenföratttändalampan.Lampan
fortsätterattlysasålängeduhålleravtryckarenintryckt.
Lampan slocknar ungefär 10 sekunder efter att du har
släpptavtryckaren.
OBS: Använd en torr trasa för att torka bort smuts
från lampglaset. Var försiktig så att inte lampglaset
repaseftersomljusetdåkanblisvagare.
OBS: Lampan blinkar i en minut när maskinen över-
hettas. Om så är fallet låter du maskinen svalna innan
du använder den igen.
Elektronisk broms
Dettaverktygärförsettmedenelektroniskbroms.
Omverktygetintestannarsnabbtefterattavtrycka-
rensläppts,behöververktygetservaspåettMakita
servicecenter.
Elektronisk funktion
Maskinen är utrustad med elektroniska funktioner för
enkel användning.
Konstant hastighetskontroll
Hastighetskontrollfunktionen ger en konstant rotations-
hastighet oavsett belastningsförhållanden.

14 SVENSKA
MONTERING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan du
underhåller maskinen.
Montering eller demontering av
sågblad för tigersåg
FÖRSIKTIGT: Rensa alltid bort sågspån och
främmande partiklar som sitter i bladet och/eller
runt bladklämman.Iannatfallnnsriskförattbladet
inte sitter fast ordentligt, vilket kan resultera i allvar-
liga skador.
Vid installation av tigersågbladet måste du alltid se till
attbladklämmansspak(delavbladklämmanshylsa)
stårifrigjortlägeinnantigersågbladetsättsi.Omblad-
klämmansspakbennersigilåstlägevriderdupådeni
pilensriktning,såattdenkanlåsasifrigjortläge.
►Fig.5: 1. Bladklämmans spak 2. Låst läge 3.Frigjort
läge
Skjutinsågbladetförtigersågibladklämmansålångt
detgår.Bladklämmanshylsaroterarochlåserfastsåg-
bladetförtigersåg.Kontrolleraattsågbladetförtigersåg
inte lossar även om du drar i det.
►Fig.6: 1. Sågblad för tigersåg 2. Bladklämmans
hylsa
FÖRSIKTIGT: Om du inte skjuter in sågbla-
det för tigersåg helt kan sågbladet lossa oväntat
under sågningen. Det kan vara extremt farligt.
När du ska ta bort tigersågbladet vrider du bladkläm-
mans spak helt i pilens riktning. Tigersågbladet tas bort
ochbladklämmansspakärlåstifrigjortläge.
►Fig.7: 1. Sågblad för tigersåg 2. Bladklämmans
spak 3. Låst läge 4.Frigjortläge
FÖRSIKTIGT: Håll händer och ngrar borta
från spaken under bytet. I annat fall kan person-
skador uppstå.
OBS: Om du tar bort tigersågbladet utan att vrida
bladklämmans spak helt kan det hända att spaken
intelåserifrigjortläge.Vridisåfallbladklämmans
spakheltigenochsetillattdenlåserfastifrigjort
läge.
OBS: Om spaken för bladklämman är placerad inuti
maskinen, startar du maskinen bara för en sekund för
att låta bladet komma ut. Ta ur batterikassetten från
verktygetinnandumonterarellertarbortsågbladet.
Krok
Valfria tillbehör
FÖRSIKTIGT: Se till att alltid dra åt skruven
ordentligt när kroken monteras. Om inte kan kro-
kenlossafrånverktygetochledatillpersonskada.
FÖRSIKTIGT: När du hänger upp verkty-
get ställer du in startspärren till läget för att
låsa avtryckaren. (Se avsnittet ”Avtryckarens
funktion”.)
FÖRSIKTIGT: Häng aldrig upp maskinen på
hög höjd eller på platser som inte är helt stabila.
FÖRSIKTIGT: Kroka inte fast maskinen på
remmen eller andra tillbehör. Tigersågbladet kan få
kontakt med kroppen och orsaka personskador.
FÖRSIKTIGT: Använd endast upphängnings/
monteringsdelar för dess avsedda ändamål.
Användningförejavseddanvändningkanledatill
olyckaellerpersonskada.
►Fig.8: 1. Spår 2. Skruv 3.Krok
Hakenkananvändasnärduvillhängauppverktyget
temporärt. Den kan monteras på båda sidorna av
maskinen.
För att montera kroken sätter du i den i ett spår i
maskinhuset på endera sida och drar fast den med en
skruv. Ta bort kroken genom att skruva loss skruven.
ANVÄNDNING
FÖRSIKTIGT: Tryck alltid anslaget mot
arbetsstycket vid användning. Om anslaget tas bort
ellerhållesbortafrånarbetsstycketunderanvändning
kan starka vibrationer och/eller vridning uppstå, vilket
leder till att bladet hugger på ett farligt sätt.
FÖRSIKTIGT: Bär alltid handskar för att
skydda dina händer från metallspån.
FÖRSIKTIGT: Använd alltid lämpligt
ögonskydd som uppfyller gällande nationella
standarder.
FÖRSIKTIGT: Använd alltid ett lämpligt kyl-
medel (skärolja) vid metallsågning.Utankylning
förlorar bladet skärpan i förtid.
FÖRSIKTIGT: Rör inte bladet i sidled under
sågning.
Tryckanslagetordentligtmotarbetsstycket.Maskinen
får inte studsa. Låt sågbladet för tigersåg få lätt kontakt
medarbetsstycket.Börjasågailåghastighet.Fortsätt
sedan såga i en snabbare hastighet.
►Fig.9
OBSERVERA: Kapa inte arbetsstycket med
anslaget borta från arbetsstycket. Att göra det ökar
reaktionskraftenvilketkanbrytaavtigersågbladet.

15 SVENSKA
UNDERHÅLL
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
inspektion eller underhåll utförs.
OBSERVERA: Använd inte bensin, förtunnings-
medel, alkohol eller liknande. Missfärgning, defor-
mation eller sprickor kan uppstå.
FörattupprätthållaproduktensSÄKERHEToch
TILLFÖRLITLIGHETböralltunderhålls-ochjusterings-
arbete utföras av ett auktoriserat Makita servicecenter
och med reservdelar från Makita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT: Följande tillbehör eller tillsat-
ser rekommenderas för användning med den
Makita-maskin som denna bruksanvisning avser.
Om andra tillbehör eller tillsatser används kan det
uppstå risk för personskador. Använd endast tillbehö-
renellertillsatsernafördesyftendeäravseddaför.
KontaktadittlokalaMakitaservicecenteromdubehö-
verytterligareinformationomdessatillbehör.
• Sågblad för tigersåg
• Makitas originalbatteri och -laddare
• Krok
OBS: Några av tillbehören i listan kan vara inklude-
rade i maskinpaketet som standardtillbehör. De kan
variera mellan olika länder.

16 NORSK
NORSK (Originalinstruksjoner)
TEKNISKE DATA
Modell: DJR189
Slaglengde 22 mm
Slag per minutt 0 - 3 100 min-1
Maks.skjærekapasitet Rør 130 mm
Tre (med 300 mm blad) 255 mm
Merkespenning DC 18 V
Samlet lengde (med BL1860B) 410 mm
Nettovekt 2,2 - 2,5 kg
• Pågrunnavvårtkontinuerligeforsknings-ogutviklingsprogramkanspesikasjonenesomoppgisidettedoku-
mentet endres uten varsel.
• Spesikasjonenekanvarierefralandtilland.
• Vektenkanvariereavhengigavtilbehøret/tilbehørene,inkludertbatteriet.Denlettesteogtyngstekombinasjo-
nen,ihenholdtilEPTA-prosedyre01/2014,visesitabellen.
Passende batteri og lader
Batteriinnsats BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Lader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH / DC18WC
• Noenavbatterieneogladernesomeropplistetovenforerkanskjeikketilgjengelige,avhengigavhvordubor.
ADVARSEL: Bruk kun de batteriene og laderne som er opplistet ovenfor. Bruk av andre batterier og
ladere kan føre til personskader og/eller brann.
Riktig bruk
Maskinenerberegnetpåsagingitre,plastogjernhol-
dige materialer.
Støy
TypiskA-vektetlydtrykknivåerbestemtihenholdtil
EN62841-2-11:
Lydtrykknivå(LpA) : 88 dB (A)
Lyde󰀨ektnivå(LWA) : 99 dB (A)
Usikkerhet(K):3dB(A)
MERK:
Den/de oppgitte verdien(e) for genererte vibra-
sjonerharblittmåltihenholdtilstandardtestmetoder,og
kanblibrukttilåsammenligneettverktøymedetannet.
MERK: Den/deangitteverdien(e)fordegenerertevibrasjonene
kan også brukes til en foreløpig vurdering av eksponeringen.
ADVARSEL: Bruk hørselsvern.
ADVARSEL: De genererte vibrasjonene ved
faktisk bruk av elektroverktøyet kan avvike fra
den/de angitte vibrasjonsverdien(e), avhengig av
hvordan verktøyet brukes.
ADVARSEL: Sørg for å identisere vernetil-
tak for å beskytte operatøren, som er basert på
et estimat av eksponeringen under de faktiske
bruksforholdene (idet det tas hensyn til alle deler
av driftssyklusen, dvs. hvor lenge verktøyet er
slått av, hvor lenge det går på tomgang og hvor
lenge startbryteren faktisk holdes trykket).
Vibrasjoner
Dentotalevibrasjonsverdien(triaksialvektorsum)
bestemt i henhold EN62841-2-11:
Arbeidsmodus:Skjærebrett
Generertevibrasjoner(ah,B) : 9,0 m/s2
Usikkerhet(K):1,5m/s2
Arbeidsmodus:kuttingavtrebjelker
Generertevibrasjoner(ah,WB) 8,7 m/s2
Usikkerhet(K):1,5m/s2
MERK: Den/de oppgitte verdien(e) for totalt genererte
vibrasjonerharblittmåltihenholdtilstandardtestme-
toder,ogkanblibrukttilåsammenligneettverktøy
med et annet.
MERK: Den/de angitte verdien(e) for totalt genererte
vibrasjonerkanogsåbrukestilenforeløpigvurdering
av eksponeringen.
ADVARSEL: De genererte vibrasjonene ved
faktisk bruk av elektroverktøyet kan avvike fra
den/de angitte vibrasjonsverdien(e), avhengig av
hvordan verktøyet brukes og spesielt i forhold til
arbeidsstykket som blir behandlet.
ADVARSEL: Sørg for å identisere vernetil-
tak for å beskytte operatøren, som er basert på
et estimat av eksponeringen under de faktiske
bruksforholdene (idet det tas hensyn til alle deler
av driftssyklusen, dvs. hvor lenge verktøyet er
slått av, hvor lenge det går på tomgang og hvor
lenge startbryteren faktisk holdes trykket).

17 NORSK
EFs samsvarserklæring
Gjelder kun for land i Europa
EFssamsvarserklæringerlagttilsomvedleggAi
denne bruksanvisningen.
SIKKERHETSADVARSEL
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL: Les alle sikkerhetsadvarsler,
instruksjoner, illustrasjoner og spesikasjoner
som følger med dette elektroverktøyet. Hvis ikke
alleinstruksjonenenedenforfølges,kandetfore-
komme elektrisk støt, brann og/eller alvorlig skade.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
Uttrykket«elektriskverktøy»iadvarslenerefererer
bådetilelektriskeverktøy(medledning)tilkobletstrøm-
nettet,ogbatteridrevneverktøy(utenledning).
Sikkerhetsadvarsler for trådløs
bajonettsag
1. Hold maskinen i det isolerte håndtaket når
skjæreverktøyet kan komme i kontakt med
skjulte ledninger under arbeidet. Hvis kuttetil-
behøretkommerikontaktmed«strømførende»
ledninger,vilikkeisolertemetalldeleravverktøyet
bli strømførende og kan gi brukeren elektrisk støt.
2. Bruk klemmer eller en annen praktisk måte
å sikre og støtte arbeidsstykket på en stabil
plattform. Hvis du holder det med hånden eller
motkroppen,kandetværeustabiltogføretilatdu
mister kontrollen.
3. Du må alltid bruke vernebriller eller ansikts-
vern. Vanlige briller eller solbriller er IKKE
vernebriller.
4. Unngå å skjære i spiker. Se etter om det er
spiker i arbeidsstykket, og fjern dem før du
begynner arbeidet.
5. Ikke skjær for store arbeidsstykker.
6. Sjekk at det er plass nok rundt arbeidsstykket
før du begynner sagingen, så ikke bajonettsag-
bladet tre󰀨er gulvet, arbeidsbenken e.l.
7. Hold godt fast i verktøyet.
8. Hold hendene unna bevegelige deler.
9. Ikke gå fra verktøyet mens det er i gang.
Verktøyet må bare brukes mens operatøren
holder det i hendene.
10. Før du fjerner bajonettsagbladet fra arbeids-
stykket må du alltid slå av sagen og vente til
bajonettsagbladet har stoppet helt.
11. Ikke ta i bajonettsagbladet eller arbeidsstykket
rett etter saging. De kan være ekstremt varme,
og du kan brenne deg.
12. Ikke bruk maskinen uten belastning hvis det
ikke er nødvendig.
13.
Bruk alltid riktig støvmaske/pustemaske for det
materialet og det bruksområdet du arbeider med.
14. Enkelte materialer inneholder kjemikalier som
kan være giftige. Tre󰀨 tiltak for å hindre hud-
kontakt og innånding av støv. Følg leverandø-
rens sikkerhetsanvisninger.
15. Før bruk må du kontrollere at det ikke nnes
nedgravde gjenstander som elektriske rør,
vannrør eller gassrør i arbeidsstykket. Ellers
kanbajonettsagbladetkommeikontaktmeddem
ogføretilelektriskstøt,elektriskelekkasjeeller
gasslekkasje.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL: IKKE LA hensynet til hva som
er ”behagelig” eller det faktum at du kjenner
produktet godt (etter mange gangers bruk) gjøre
deg mindre oppmerksom på sikkerhetsreglene for
bruken av det aktuelle produktet. Ved MISBRUK
eller hvis ikke sikkerhetsreglene i denne bruks-
anvisningen følges, kan det oppstå alvorlig
personskade.
Viktige sikkerhetsanvisninger for
batteriinnsats
1. Før du begynner å bruke batteriet, må du lese
alle anvisninger og forsiktighetsregler på (1)
batteriladeren, (2) batteriet og (3) det produktet
batteriet skal brukes i.
2. Ikke demonter eller tukle batteriet. Det kan føre
tilbrann,overopphetingellereksplosjon.
3. Hvis driftstiden er blitt vesentlig kortere, må
du omgående slutte å bruke maskinen. Hvis
ikke kan resultatet bli overoppheting, mulige
forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle
dem med store mengder rennende vann og
oppsøke lege med én gang. Denne typen uhell
kan føre til varig blindhet.
5. Ikke kortslutt batteriet:
(1) De kan være ekstremt varme og du kan
brenne deg.
(2) Ikke lagre batteriet i samme beholder som
andre metallgjenstander, som for eksem-
pel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med
vann eller regn.
En kortslutning av batteriet kan føre til et
kraftig strømstøt, overoppvarming, mulige
forbrenninger og til og med til at batteriet går
i stykker.
6. Ikke oppbevar og bruk verktøyet og batteriet
på steder hvor temperaturen kan komme opp i
eller overskride 50 °C.
7. Ikke sett fyr på batteriet, ikke engang om det
er sterkt skadet eller helt utslitt. Batteriet kan
eksplodere hvis det begynner å brenne.
8. Du må ikke spikre, skjære, klemme, kaste eller
miste batteriet, og heller ikke slå en hard gjen-
stand mot batteriet. En slik oppførsel kan føre til
brann,overopphetingellereksplosjon.

18 NORSK
9. Ikke bruk batterier som er skadet.
10. Lithium-ion-batteriene som medfølger er gjen-
stand for krav om spesialavfall.
Forkommersielltransport,f.eksavtredjeparter
eller speditører, må spesielle krav om pakking og
merking følges.
Før varen blir sendt, må du forhøre deg med en
ekspertpåfarligmateriale.Taogsåhensyntilmulig-
hetenformerdetaljertenasjonalebestemmelser.
Brukteipellermaskeringsteipforåskjuleåpne
kontakter og pakk inn batteriet på en slik måte at
denikkekanbevegesegrundtiemballasjen.
11. Når du kasserer batteriinnsatsen, må du ta den
ut av verktøyet og avhende den på et sikkert
sted. Følg lokale bestemmelser for avhendig
av batterier.
12. Bruk batteriene kun med produkter spesisert
av Makita. Montere batteriene i produkter som
ikke er konforme kan føre til brann, overheting
ellerelektrolyttlekkasje.
13. Hvis verktøyet ikke skal brukes over en lengre
periode, må batteriet tas ut av verktøyet.
14. Under og etter bruk kan batteriet bli varmt og
før til brannskader. Vær forsiktig med håndte-
ringen av varme batterier.
15. Ikke berører terminalen på verktøyet rett
etter bruk, da den kan bli varm og forårsake
brannskader.
16. Ikke la spon, støv eller jord sette seg fast i
terminalene, hullene og sporene i batteriet. Det
kanføretilatbatterietellerverktøyetblirover-
opphetet,begynneråbrenne,sprekkerellerikke
fungerer som det skal, og forårsake brannskader
eller personskade.
17. Med mindre verktøyet støtter bruk nær en
høyspent strømlinje, skal ikke batteriet brukes
nær en høyspent strømlinje. Det kan føre til en
funksjonsfeilelleratverktøyetellerbatterietslutter
å fungere.
18. Oppbevar batteriet utilgjengelig for barn.
TA VARE PÅ DISSE
INSTRUKSENE.
FORSIKTIG: Bruk kun originale Makita-
batterier. Bruk av batterier som har endret seg, eller
som ikke er originale Makita-batterier, kan føre til at
batteriet sprekker og forårsaker brann, personskader
ogandreskader.Detvilogsåugyldiggjøregarantien
forMakita-verktøyetog-laderen.
Tips for å opprettholde maksimal
batterilevetid
1. Lad batteriinnsatsen før den er helt utladet.
Stopp alltid driften av verktøyet og lad batteri-
innsatsen når du merker at e󰀨ekten reduseres.
2. Lad aldri en batteriinnsats som er fulladet.
Overopplading forkorter batteriets levetid.
3. Lad batteriet i romtemperatur ved 10 °C - 40 °C.
Et varmt batteri må kjøles ned før lading.
4. Når batteriet ikke er bruk, skal det tas ut av
verktøyet eller laderen.
5. Lad batteriet hvis det ikke har vært brukt på en
lang stund (over seks måneder).
FUNKSJONSBESKRIVELSE
FORSIKTIG: Forviss deg alltid om at maski-
nen er slått av og batteriet tatt ut før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Sette inn eller ta ut batteri
FORSIKTIG: Slå alltid av verktøyet før du
setter inn eller fjerner batteriet.
FORSIKTIG: Hold verktøyet og batteripatro-
nen i et fast grep når du monterer eller fjerner
batteripatronen.Hvisduikkeholderverktøyetog
batteripatronen godt fast, kan du miste grepet, og
dettekanføretilskaderpåverktøyetogbatteripatro-
nen samt personskader.
►Fig.1: 1. Rød indikator 2.Knapp3. Batteriinnsats
Foråtautbatterietmåduskyvepåknappenforanpå
batteriet og trekke det ut.
Når du skal sette inn batteriet, må du plassere tungen
påbatterietpålinjemedsporetihusetogskyvebatte-
rietpåplass.Skyvdetheltinntildetgåriinngrepmed
et lite klikk. Hvis du kan se den røde indikatoren som
vistiguren,erdetikkeheltlåst.
FORSIKTIG: Batteriet må alltid settes helt
inn, så langt at den røde indikatoren ikke lenger
er synlig.Hvisdetteikkegjøres,kanbatterietfalleut
avverktøyetogskadedegellerandresomoppholder
seginærheten.
FORSIKTIG: Ikke bruk makt når du setter i
batteriet. Hvis batteriet ikke glir lett inn, er det fordi
det ikke settes inn på riktig måte.
Batterivernsystem for verktøy/
batteri
Verktøyeterutstyrtmedetbatterivernsystemforverk-
tøy/batteri.Dettesystemetkutterautomatiskstrømmen
tilmotorenforåforlengeverktøyetsogbatteriets
levetid.Verktøyetstopperautomatiskunderdrifthvis
verktøyetellerbatterietutsettesforenavfølgende
tilstander:
Overlastsikring
Nårbatterietbrukespåenmåtesomgjøratdetbruker
unormaltmyestrøm,vilverktøyetstoppe,heltautoma-
tisk og uten forvarsel. I dette tilfellet må du slå av verk-
tøyetogavsluttebrukensomforårsaketatverktøyet
bleoverbelastet.Slåderetterverktøyetpåforåstarte
detigjen.
Overopphetingsvern
Nårverktøyetellerbatterieteroveropphetet,stanser
maskinen automatisk og lampen blinker. I denne situ-
asjonenmådulaverktøyetogbatterietavkjølesførdu
starterverktøyetpånytt.

19 NORSK
Overutladingsvern
Når batterikapasiteten ikke er tilstrekkelig, stopper
verktøyetautomatiskutenforvarsel.Idettetilfellettar
dubatterietutavverktøyetogladerbatteriet.
Vern mot andre årsaker
Vernesystemeterogsålagetforbeskyttelseavandre
grunnersomkanskadeverktøyetoggjøreatdetstan-
ser automatisk. Ta alle de følgende forholdsreglene for
åfjerneårsakenetilatverktøyetharstansetmidlertidig
mens det er i drift.
1. Skruavverktøyetogsårskrurduverktøyetpå
igjenforåstartepånytt.
2. Lad opp batteriet/ene eller skift det/dem ut med
oppladde batteri(er).
3. Labådeverktøyetogbatteriet/enekjølesegned.
Hvisdetikkeblirnoenbedringvedågjenopprette
vernesystemet,takontaktmeddetlokaleMakita
servicesenteret.
Indikere gjenværende
batterikapasitet
Kun for batterier med indikatoren
►Fig.2: 1. Indikatorlamper 2.Kontrollknapp
Trykkpåsjekk-knappenpåbatterietforvisegjenvæ-
rendebatterikapasitet.Indikatorlampenelyserietpar
sekunder.
Indikatorlamper Gjenværende
batterinivå
Tent Av Blinker
75 % til
100 %
50 % til 75 %
25 % til 50 %
0 % til 25 %
Lad batteriet.
Batteriet kan
ha en feil.
MERK: Det angitte nivået kan avvike noe fra den
faktiske kapasiteten alt etter bruksforholdene og den
omgivende temperaturen.
MERK: Den første (helt til venstre) indikatorlampen
vilblinkenårbatterivernsystemetfungerer.
Bryterfunksjon
FORSIKTIG: Før du setter batteriet inn i mas-
kinen, må du alltid kontrollere at startbryteren
aktiverer maskinen på riktig måte og går tilbake til
«AV»-stilling når den slippes.
FORSIKTIG: Når maskinen ikke skal brukes
mer, må du trykke på avsperringsknappen fra
A-siden for å låse startbryteren i AV-stilling.
OBS: Ikke trykk hardt på startbryteren uten å
trykke inn AV-sperreknappen fra B-siden. Det kan
føretilatbryterenknekker.
►Fig.3: 1. Avsperringsknapp 2.Startbryter
Enlåseknapppåmaskinenhindreratstartbryteren
trykkesvedenfeiltakelse.
TrykkpåavsperringsknappenfraB-sidenogpåstart-
bryterenforåstartemaskinen.
Verktøyetshastighetøkernårdutrykkerharderepå
startbryteren.Slippoppbryterenforåstanseverktøyet.
TrykkalltidinnavsperringsknappenfraA-sidenetter
bruk.
Tenne frontlampen
►Fig.4: 1. Lampe
FORSIKTIG: Ikke se inn i lyset eller se direkte
på lyskilden.
Trykkinnstartbryterenforåtennelampen.Lampen
fortsetterålysesålengestartbryterenholdesinne.
Lampenslukkesomtrent10sekunderetteratstartbry-
teren er sluppet.
MERK: Bruk en tørr klut til å tørke støv osv. av lam-
pelinsen.Værforsiktigsådetikkeblirriperilampelin-
sen,dadettekanreduserelysstyrken.
MERK: Hvis maskinen blir overopphetet under bruk,
blinkerlampeniettminutt.Hvisdetteertilfelle,kjøl
nedverktøyetførdetbrukesigjen.
Elektrisk brems
Detteverktøyeterutstyrtmedelektriskbrems.Hvis
verktøyetikkestopperrasktnårstartbryterenslip-
pes,mådufågjennomførtservicevedetMakita
servicesenter.
Elektronisk funksjon
Maskinenerutstyrtmeddeelektroniskefunksjonenfor
ågjøredenenkelåbruke.
Konstant hastighetskontroll
Hastighetskontrollfunksjonensørgerforkonstantrota-
sjonshastighetuavhengigavbelastningsforhold.

20 NORSK
MONTERING
FORSIKTIG: Forviss deg alltid om at maski-
nen er slått av og batteriet tatt ut før du utfører
noe arbeid på maskinen.
Montere eller fjerne
bajonettsagbladet
FORSIKTIG: Pass alltid på å fjerne is og
fremmedlegemer som kleber til bladet og rundt
bladklemmen.Hvisdetteikkegjøres,kandetbli
vanskelig å stramme bladet ordentlig, noe som kan
resultere i alvorlige helseskader.
Nårduskalmonterebajonettsagbladet,mådualltid
kontrollere at bladklemmespaken (en del av blad-
klemmehylsen)stårifrigjortposisjonførdusetterinn
bajonettsagbladet.Hvisbladklemmespakenerifast
posisjon,mådenroteresipilensretning,sådenkan
låsesifrigjortposisjon.
►Fig.5: 1. Bladklemmespak 2. Fast stilling 3.Frigjort
posisjon
Settbajonettsagbladetsålangtinnibladklemmensom
detvilgå.Bladklemmemansjettenroteresogbajo-
nettsagbladetfestes.Sørgforatbajonettsagbladetikke
kantrekkesutselvomdubevisstforsøkerågjøredet.
►Fig.6: 1.Bajonettsagblad2.Bladklemmemansjett
FORSIKTIG: Hvis du ikke setter bajonettsag-
bladet dypt nok inn, kan det komme til å sprette ut
helt uventet under saging.Dettekanværeekstremt
farlig.
Foråtaavbajonettsagbladetmåduroterebladklem-
mespakenfullstendigipilensretning.Bajonettsagbladet
ertattavogbladklemmespakenfestetifrigjortposisjon.
►Fig.7: 1.Bajonettsagblade2. Bladklemmespak
3. Fast stilling 4.Frigjortposisjon
FORSIKTIG: Hold hender og ngre unna spa-
ken under skifteoperasjonen. Hvis du ikke retter
deg etter dette, kan det resultere i helseskader.
MERK:Hvisbajonettsagbladetdemonteresutenat
bladklemmespaken roteres fullstendig, kan det hende
atspakenikkelåsesifrigjortposisjon.Idettetilfellet
må du dreie bladklemmespaken så langt den går en
gangtil,ogkontrollereatdenlåsesifrigjortposisjon.
MERK:Hvisbladklemmespakenerposisjonertinnei
maskinen,måduslådenpåbareetkortøyeblikkfor
å slippe ut bladet. Ta batteriet ut av maskinen før du
montererellerdemontererbajonettsagbladet.
Krok
Valgfritt tilbehør
FORSIKTIG: Når du monterer kroken, må du
stramme skruen godt. Hvis ikke kan kroken løsne
fraverktøyetogforårsakepersonskade.
FORSIKTIG: Når du henger opp verk-
tøyet, skal AV-sperreknappen være i -posi-
sjon for å låse startbryteren. (Se avsnittet om
bryterfunksjon.)
FORSIKTIG: Maskinen må aldri henges på et
høyt eller potensielt ustabilt sted.
FORSIKTIG: Ikke hekt verktøyet i beltet eller
annet tilleggsutstyr.Bajonettsagbladetkankommei
kontakt med kroppen din og forårsake personskade.
FORSIKTIG: Opphengs-/monteringsdelene
skal kun brukes til det de er beregnet på. Annen
brukenndetdeerberegnetpå,kanføretilenulykke
eller personskader.
►Fig.8: 1. Spor 2. Skrue 3.Krok
Krokenerpraktiskåhengeverktøyetioverkorteretid.
Denkanmonterespåbeggesideravverktøyet.
For å montere kroken, må du sette den inn i sporet
påenavsideneavverktøyhusetogfestedenmeden
skrue.Tadenavigjenvedåløsneskruen.
BRUK
FORSIKTIG: Under arbeidet må du alltid
trykke anleggsfoten godt mot arbeidsstykket. Hvis
anleggsfotenfjernesellerrettesvekkfraarbeids-
stykketveddrift,oppstårdetsterkevibrasjonerog/
eller fordreininger. Dette kan føre til at bladet låser
seg fast.
FORSIKTIG: Bruk alltid hansker for å
beskytte hendene dine mot varmt spon når du
sager i metall.
FORSIKTIG: Du må alltid bruke egnede ver-
nebriller som samsvarer med aktuelle nasjonale
standarder.
FORSIKTIG: Når du sager i metall, må du
alltid bruke et passende kjølemiddel (en passende
sagolje).Hvisduikkegjørdet,vilbladetblislittfør
tiden.
FORSIKTIG: Ikke vri bladet under skjæringen.
Trykkanleggsfotengodtmotarbeidsstykket.Ikkela
verktøyethoppe.Settbajonettsagbladetforsiktiganmot
arbeidsstykket.Lagførstetstyrespormedlavtturtall.
Brukderetterethøyereturtalltilåfortsettesagingen.
►Fig.9
OBS: Ikke sag i arbeidsstykket med skoen
løftet fra arbeidsstykket.Hvisdugjøredette,
økerreaksjonskraftenogdettekanødelegge
bajonettsagbladet.
