ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
Intended use ENE028-1
The tool is intended for performing lengthways and
crossways straight cuts and mitre cuts with angles in
wood while in firm contact with the workpiece.
General Power Tool Safety
Warnings GEA010-1
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
CORDLESS CIRCULAR SAW
SAFETY WARNINGS GEB061-4
Cutting procedures
1. DANGER: Keep hands away from cutting area
and the blade. Keep your second hand on
auxiliary handle, or motor housing. If both hands
are holding the saw, they cannot be cut by the blade.
2. Do not reach underneath the workpiece. The guard
cannot protect you from the blade below the
workpiece.
3. Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a stable
platform. It is important to support the work properly
to minimize body exposure, blade binding, or loss of
control.

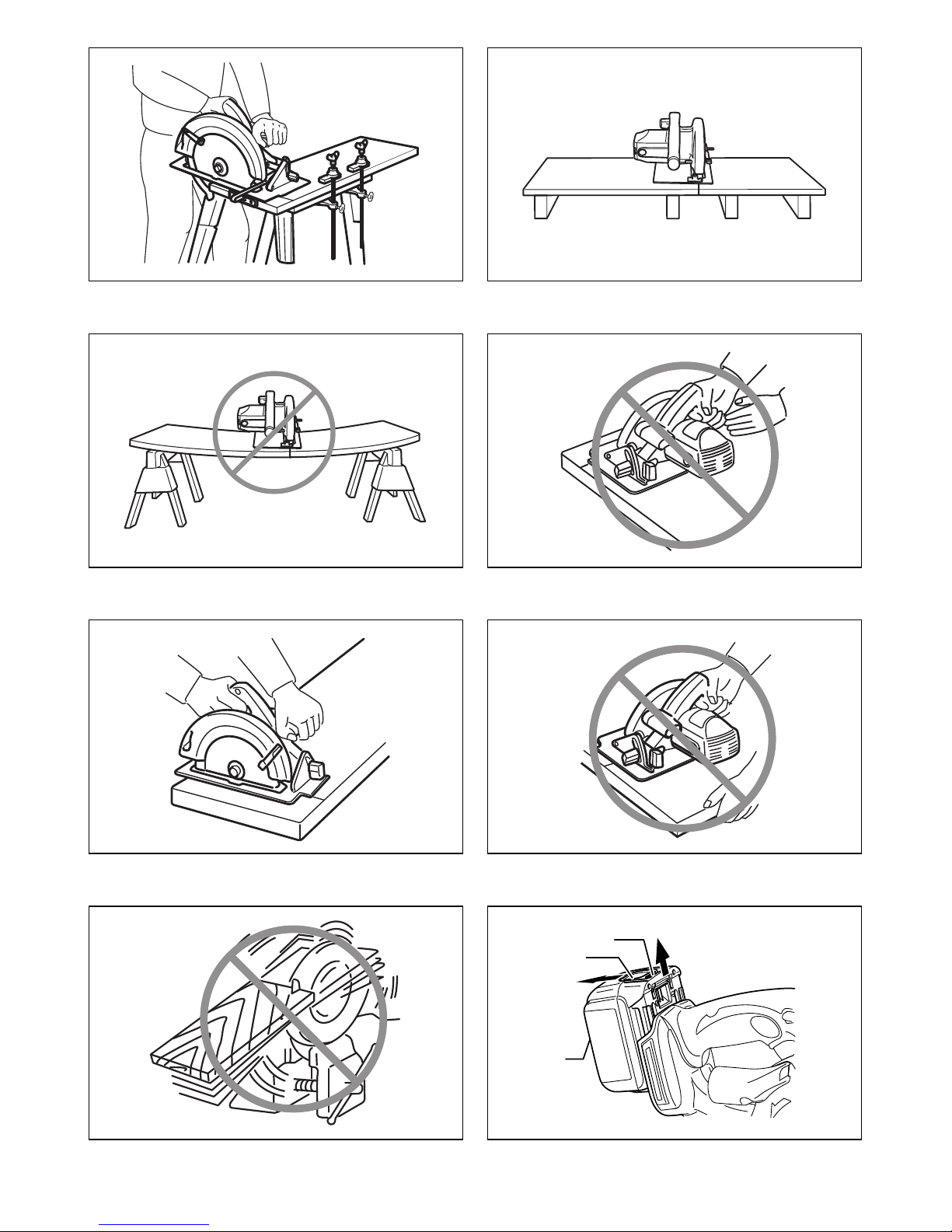

A typical illustration of proper hand support and
workpiece support. (Fig. 1)
5. Hold the power tool by insulated gripping surfaces
only, when performing an operation where the
cutting tool may contact hidden wiring. Contact
with a “live” wire will also make exposed metal parts of
the power tool “live” and could give the operator an
electric shock.
6. When ripping, always use a rip fence or straight
edge guide. This improves the accuracy of cut and
reduces the chance of blade binding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades
that do not match the mounting hardware of the saw
will run eccentrically, causing loss of control.
8. Never use damaged or incorrect blade washers or
bolt. The blade washers and bolt were specially
designed for your saw, for optimum performance and
safety of operation.
Kickback causes and related warnings
- kickback is a sudden reaction to a pinched, bound or
misaligned saw blade, causing an uncontrolled saw to
lift up and out of the workpiece toward the operator;
- when the blade is pinched or bound tightly by the kerf
closing down, the blade stalls and the motor reaction
drives the unit rapidly back toward the operator;
- if the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into the
top surface of the wood causing the blade to climb out
of the kerf and jump back toward the operator.
1. Red indicator
2. Button
3. Battery cartridge
4. Star marking
5. Lever
6. Base
7. Cutting line
8. Lock-off lever
9. Switch trigger
10. Shaft lock
11. Hex wrench
12. Hex bolt
13. Outer flange
14. Saw blade
15. Inner flange
16. Dust nozzle
17. Screw
18. Hose
19. Vacuum cleaner
20. Adjusting screw for 90°
21. Triangular rule
22. Limit mark
23. Brush holder cap
24. Screwdriver
Model DSS500 DSS501
Blade diameter 136 mm
Max. Cutting depth at 90° 51 mm
at 45° 35 mm
No load speed (min-1) 3,600
Overall length 359 mm 364 mm
Net weight 2.6 kg 2.7 kg
Rated voltage D.C. 14.4V D.C. 18V

7
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
9. Maintain a firm grip with both hands on the saw
and position your arms to resist kickback forces.
Position your body to either side of the blade, but
not in line with the blade. Kickback could cause the
saw to jump backwards, but kickback forces can be
controlled by the operator, if proper precautions are
taken.
10. When blade is binding, or when interrupting a cut
for any reason, release the trigger and hold the
saw motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the saw
backward while the blade is in motion or kickback
may occur. Investigate and take corrective actions to
eliminate the cause of blade binding.
11. When restarting a saw in the workpiece, centre the
saw blade in the kerf and check that saw teeth are
not engaged into the material. If saw blade is
binding, it may walk up or kickback from the workpiece
as the saw is restarted.
12. Support large panels to minimise the risk of blade
pinching and kickback. Large panels tend to sag
under their own weight. Supports must be placed
under the panel on both sides, near the line of cut and
near the edge of the panel.
To avoid kickback, do support board or panel near
the cut. (Fig. 2)
Do not support board or panel away from the cut.
(Fig. 3)
13. Do not use dull or damaged blades. Unsharpened
or improperly set blades produce narrow kerf causing
excessive friction, blade binding and kickback.
14. Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
15. Use extra caution when sawing into existing walls
or other blind areas. The protruding blade may cut
objects that can cause kickback.
16. ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the saw.
If kickback occurs, the saw could easily jump
backwards over your hand, leading to serious
personal injury. (Fig. 4)
17. Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of
accuracy, and possible kickback.
Lower guard function
18. Check lower guard for proper closing before each
use. Do not operate the saw if lower guard does
not move freely and close instantly. Never clamp
or tie the lower guard into the open position. If saw
is accidentally dropped, lower guard may be bent.
Raise the lower guard with the retracting handle and
make sure it moves freely and does not touch the
blade or any other part, in all angles and depths of cut.
19. Check the operation of the lower guard spring. If
the guard and the spring are not operating
properly, they must be serviced before use. Lower
guard may operate sluggishly due to damaged parts,
gummy deposits, or a build-up of debris.
20. Lower guard may be retracted manually only for
special cuts such as “plunge cuts” and
“compound cuts”. Raise lower guard by retracting
handle and as soon as blade enters the material,
the lower guard must be released. For all other
sawing, the lower guard should operate automatically.
21. Always observe that the lower guard is covering
the blade before placing saw down on bench or
floor. An unprotected, coasting blade will cause the
saw to walk backwards, cutting whatever is in its path.
Be aware of the time it takes for the blade to stop after
switch is released.
22. To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check
to see that retracting handle does not touch tool
housing. Leaving blade exposed is VERY
DANGEROUS and can lead to serious personal injury.
Additional safety warnings
23. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool without
decrease in blade speed to avoid overheating the
blade tips.
24. Do not attempt to remove cut material when blade
is moving. Wait until blade stops before grasping
cut material. Blades coast after turn off.
25. Avoid cutting nails. Inspect for and remove all
nails from lumber before cutting.
26. Place the wider portion of the saw base on that
part of the workpiece which is solidly supported,
not on the section that will fall off when the cut is
made. As examples, Fig. 5 illustrates the RIGHT
way to cut off the end of a board, and Fig. 6 the
WRONG way. If the workpiece is short or small,
clamp it down. DO NOT TRY TO HOLD SHORT
PIECES BY HAND! (Fig. 5 & 6)
27. Before setting the tool down after completing a
cut, be sure that the lower guard has closed and
the blade has come to a complete stop.
28. Never attempt to saw with the circular saw held
upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
(Fig. 7)
29. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
30. Do not stop the blades by lateral pressure on the
saw blade.
31. Always use blades recommended in this manual.
Do not use any abrasive wheels.
32. Keep blade sharp and clean. Gum and wood pitch
hardened on blades slows saw and increases
potential for kickback. Keep blade clean by first
removing it from tool, then cleaning it with gum and
pitch remover, hot water or kerosene. Never use
gasoline.
33. Wear a dust mask and hearing protection when
use the tool.

8
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
IMPORTANT SAFETY
INSTRUCTIONS ENC007-8
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to disposal
of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the battery
cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
(Fig. 8)
CAUTION:
• Always switch off the tool before installing or removing
of the battery cartridge.
•Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge. Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool while
sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip it
into place. Insert it all the way until it locks in place with a
little click. If you can see the red indicator on the upper
side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the red
indicator cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being inserted
correctly.
Battery protection system (Lithium-ion
battery with star marking) (Fig. 9)
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes it to
draw an abnormally high current.
In this situation, release the switch trigger on the tool
and stop the application that caused the tool to
become overloaded. Then pull the switch trigger
again to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before pulling the
switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. In this situation, remove and
recharge the battery.
Adjusting depth of cut (Fig. 10)
CAUTION:
• After adjusting the depth of cut, always tighten the lever
securely.
Loosen the lever on the side of the rear handle and move
the base up or down. At the desired depth of cut, secure
the base by tightening the lever.

9
For cleaner, safer cuts, set cut depth so that no more than
one blade tooth projects below workpiece. Using proper
cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting (Fig. 11)
Loosen the lever on the bebel scale plate on the front
base. Set for the desired angle (0° - 50°) by tilting
accordingly, then tighten the lever securely.
Sighting (Fig. 12)
For straight cuts, align the A position on the front of the
base with your cutting line. For 45° bevel cuts, align the B
position with it.
Switch action (Fig. 13)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
• Do not pull the switch trigger hard without pressing the
lock-off lever. This can cause switch breakage.
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided. To start the tool, press
the lock-off lever and pull the switch trigger. Release the
switch trigger to stop.
WARNING:
• For your safety, this tool is equipped with lock-off lever
which prevents the tool from unintended starting.
NEVER use the tool if it runs when you simply pull the
switch trigger without pressing the lock-off lever. Return
tool a MAKITA service center for proper repairs
BEFORE further usage.
• NEVER tape down or defeat purpose and function of
lock-off lever.
Lighting the lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
Only to turn on the light, pull the switch trigger without
pressing the lock-off lever.To turn on the light and run the
tool, press the lock-off lever and pull the switch trigger
with the lock-off lever being pressed.
NOTE:
• Use a cotton stick to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
• Do not use gasoline, thinner or the like to clean the lens
of lamp. Using such substances will damage the lens.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Removing or installing blade (Fig. 14 &
15)
CAUTION:
• Be sure the blade is installed with teeth pointing up at
the front of the tool.
• Use only the Makita wrench to install or remove the
blade.
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
CLOCKWISE SECURELY. (Fig. 16)
When changing blade, make sure to also clean upper and
lower blade guards of accumulated chips and particles.
Such efforts do not, however, replace the need to check
lower guard operation before each use.
Hex wrench storage (Fig. 17)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Connecting a vacuum cleaner (Fig. 18 &
19)
When you wish to perform clean cutting operation,
connect a Makita vacuum cleaner to your tool. Install the
dust nozzle on the tool using the screw. Then connect a
hose of the vacuum cleaner to the dust nozzle as shown
in the figure.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until it
locks in place. If you can see the red part on the upper
side of the button, it is not locked completely. Insert it
fully until the red part cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to you or
someone around you.
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
(Fig. 20)
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without the
blade making any contact. Then turn the tool on and wait
until the blade attains full speed. Now simply move the
tool forward over the workpiece surface, keeping it flat
and advancing smoothly until the sawing is completed.
To get clean cuts, keep your sawing line straight and your
speed of advance uniform. If the cut fails to properly follow
your intended cut line, do not attempt to turn or force the
tool back to the cut line. Doing so may bind the blade and
lead to dangerous kickback and possible serious injury.
Release switch, wait for blade to stop and then withdraw
tool. Realign tool on new cut line, and start cut again.
Attempt to avoid positioning which exposes operator to
chips and wood dust being ejected from saw. Use eye
protection to help avoid injury.

10
Rip fence (guide rule) (Accessory)
(Fig. 21)
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against
the side of the workpiece and secure it in position with the
screw on the front of the base. It also makes repeated
cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Adjusting for accuracy of 90° cut (vertical
cut)
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screws with a hex wrench while
inspecting 90° the blade with the base using a triangular
rule or square rule, etc. (Fig. 22 & 23)
Replacing carbon brushes (Fig. 24)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep the
carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps. (Fig. 25)
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Saw blades
• Rip fence (Guide rule)
•Hexwrench5
• Dust nozzle
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
Noise ENG905-1
The typical A-weighted noise level determined according
to EN60745:
Model DSS500
Sound pressure level (LpA): 75 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Model DSS501
Sound pressure level (LpA): 76 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Wear ear protection.
Vibration ENG900-1
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: cutting wood
Vibration emission (ah,W): 2.5 m/s2or less
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).
For European countries only ENH101-17
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Cordless Circular Saw
Model No./Type: DSS500, DSS501
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
Standard or standardized documents:
EN60745
The Technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31. 12. 2013
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

11
FRANÇAIS (Instructions d’origine)
Descriptif
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à des modifications sans préavis.
• Les spécifications et la batterie peuvent varier d’un pays à l’autre.
• Poids, batterie incluse, selon la procédure EPTA 01/2003
Utilisations ENE028-1
L’outil est conçu pour les coupes en longueur et les
coupes transversales, ainsi que pour les coupes d’onglet
angulaires dans le bois en maintenant un contact ferme
avec la pièce à travailler.
Consignes de sécurité générales
des outils électriques GEA010-1
AVERTISSEMENT Veuillez lire toutes les
consignes de sécurité et les instructions. Il y a un
risque de choc électrique, d’incendie et/ou de blessure
grave si les consignes et les instructions ne sont pas
toutes respectées.
Conservez toutes les consignes
et instructions pour référence
ultérieure.
AVERTISSEMENTS DE SÉCURITÉ
CONCERNANT LA SCIE
CIRCULAIRE SANS FIL GEB061-4
Procédures de coupe
1. DANGER : Gardez vos mains à l’écart de la
zone de coupe et de la lame. Laissez votre
deuxième main sur la poignée auxiliaire ou le
carter du moteur. Vous ne risquerez pas de vous
coupez les mains si vous les utilisez toutes les deux
pour tenir la scie.
2. Ne placez aucune partie de votre corps sous la
pièce à travailler. Le carter ne peut pas vous
protéger de la lame sous la pièce à travailler.
3. Réglez la profondeur de coupe suivant l’épaisseur
de la pièce à travailler. La partie de la lame visible
sous la pièce à travailler doit être moindre qu’une dent
de lame complète.
4. Ne tenez jamais la pièce avec les mains ou contre
la jambe. Immobilisez la pièce contre une surface
stable. Il est important que la pièce soit soutenue
correctement pour minimiser l’exposition du corps, les
pincements de lame et les pertes de contrôle.
Exemple typique d’une bonne prise et d’une pièce
bien soutenue. (Fig. 1)
5. Saisissez l’outil électrique par ses surfaces de
poigne isolées uniquement, lorsque vous
effectuez une opération au cours de laquelle l’outil
tranchant peut entrer en contact avec des fils
cachés. Le contact avec un fil sous tension mettra
également les parties métalliques exposées de l’outil
sous tension, risquant ainsi de provoquer un choc
électrique chez l’utilisateur.
6. Lors du sciage en long, utilisez toujours un garde
parallèle ou un guide de coupe rectiligne. La coupe
sera plus précise et cela réduira les risques de
pincement de la lame.
7. Utilisez toujours des lames dont l’orifice central
est de taille et de forme (diamantée ou circulaire)
appropriées. Si la lame utilisée n’est pas conçue pour
la scie, elle tournera de manière excentrique et pourra
causer une perte de contrôle de l’outil.
8. N’utilisez jamais de rondelles ou boulons
endommagés ou inadéquats pour fixer la lame.
Les rondelles et le boulon ont été conçus
1. Voyant rouge
2. Bouton
3. Batterie
4. Étoile
5. Levier
6. Socle
7. Ligne de coupe
8. Levier de sécurité
9. Gâchette
10. Blocage de l’arbre
11. Clé hexagonale
12. Boulon hexagonal
13. Flasque extérieur
14. Lame
15. Flasque intérieur
16. Raccord à poussières
17. Vis
18. Tuyau
19. Aspirateur
20. Vis de réglage pour 90°
21. Règle triangulaire
22. Repère d’usure
23. Bouchon de porte-charbon
24. Tournevis
Modèle DSS500 DSS501
Diamètre de la lame 136 mm
Capacité de coupe max. à 90° 51 mm
à 45° 35 mm
Vitesse à vide (min-1) 3 600
Longueur totale 359 mm 364 mm
Poids net 2,6 kg 2,7 kg
Tension nominale C.C. 14,4 V C.C. 18 V

12
exclusivement pour votre scie, afin de garantir des
performances optimales et une utilisation sûre.
Causes du choc en retour et avertissements afférents
- Le choc en retour est une réaction soudaine de l’outil
lorsque la lame est coincée, pincée ou désalignée, et la
scie, hors de contrôle, se soulève alors et se
désolidarise de la pièce en se dirigeant vers
l’utilisateur ;
- lorsque la lame se coince ou est pincée par le trait de
scie qui se referme sur elle, elle se bloque et la
réaction du moteur entraîne la projection de l’outil à
grande vitesse vers l’utilisateur ;
- si la lame se tord ou se désaligne par rapport à la ligne
de coupe, les dents arrière risquent de creuser la
surface supérieure du bois ; la lame sortira alors du
trait de scie et bondira vers l’utilisateur.
Le choc en retour est dû à une mauvaise utilisation de
l’outil et/ou à des procédures ou conditions de travail
inappropriées. Il peut être évité en prenant les mesures
appropriées, telles qu’indiquées ci-dessous.
9. Maintenez fermement la scie à l’aide des deux
mains et placez vos bras de sorte qu’ils puissent
résister à la force du choc en retour. Placez-vous
d’un côté ou de l’autre de la lame, jamais dans sa
ligne de coupe. Le choc en retour peut faire bondir la
scie vers l’arrière, mais l’utilisateur pourra alors
maîtriser la force du choc en retour s’il prend les
précautions nécessaires.
10. Si la lame se pince ou si vous interrompez la
coupe pour une raison quelconque, relâchez la
gâchette et maintenez la scie immobile dans le
matériau jusqu’à l’arrêt complet de la lame.
N’essayez jamais de retirer la scie de la pièce ou
de la faire reculer alors que la lame tourne encore,
au risque de provoquer un choc en retour.
Identifiez la cause du pincement de la lame et prenez
les mesures correctives pour éliminer ladite cause.
11. Avant de redémarrer la scie dans la pièce, centrez
la lame dans le trait de scie et assurez-vous que
les dents ne pénètrent pas dans le matériau. Si la
lame se pince, elle risque de ressortir du trait ou de
causer un choc en retour au moment du redémarrage
de la scie.
12. Placez un dispositif de soutien sous les grandes
pièces pour réduire les risques de pincement de la
lame et de choc en retour. Les grandes pièces ont
tendance à s’affaisser sous leur propre poids. Des
dispositifs de soutien doivent être installés sous la
pièce, de chaque côté, près de la ligne de coupe et
des bords de la pièce.
Pour éviter les chocs en retour, assurez un
soutien à la planche ou au panneau près de la
ligne de coupe. (Fig. 2)
Ne placez pas le dispositif de soutien de la
planche ou du panneau loin de la ligne de coupe.
(Fig. 3)
13. N’utilisez pas de lames émoussées ou
endommagées. Les lames mal affûtées ou mal fixées
produisent un trait de scie étroit, entraînant une
friction excessive, le pincement de la lame et un choc
en retour.
14. Serrez fermement et sûrement les leviers de
verrouillage de la profondeur de coupe et du
réglage de l’angle avant de procéder à la coupe. Il
existe un risque de pincement et de choc en retour si
les réglages de la lame sont modifiés pendant la
coupe.
15. Faites preuve d’une extrême vigilance lorsque
vous sciez dans des murs existants ou d’autres
zones aveugles. La lame, après avoir traversé la
surface, peut entrer en contact avec ces objets et
causer un choc en retour.
16. Tenez TOUJOURS l’outil fermement à deux mains.
NE posez JAMAIS une main ou des doigts derrière
la scie. En cas de choc en retour, la scie pourrait
facilement ressauter et passer sur votre main, vous
infligeant des blessures graves. (Fig. 4)
17. Ne forcez jamais la scie. Faites avancer la scie à
une vitesse permettant à la lame de tourner sans
perte de vitesse. Le fait de forcer la scie peut résulter
en des coupes inégales, une perte de précision et un
choc en retour.
Carter de protection inférieur
18. Avant chaque utilisation, assurez-vous que le
carter de protection inférieur se ferme
correctement. N’utilisez pas la scie si le carter de
protection inférieur ne se déplace pas librement et
ne se referme pas immédiatement. Évitez
d’immobiliser ou de fixer le carter de protection
inférieur en position ouverte. Le carter de protection
inférieur risque de se plier si vous laissez échapper la
scie par accident. Soulevez le carter de protection
inférieur à l’aide de la poignée rétractable et assurez-
vous qu’il se déplace librement sans entrer en contact
avec la lame ou toute autre partie de la scie, et ce
quels que soient l’angle et la profondeur de coupe.
19. Vérifiez le fonctionnement du ressort du carter de
protection inférieur. Le carter de protection et le
ressort doivent être réparés avant utilisation s’ils
ne fonctionnent pas correctement. Le
fonctionnement du carter de protection inférieur peut
être ralenti par des pièces endommagées, des dépôts
gluants ou l’accumulation de débris.
20. Le carter de protection inférieur ne peut être
rétracté manuellement que lors des coupes
spéciales, comme par exemple les « coupes en
plongées » et les « coupes composées ».
Soulevez le carter de protection inférieur à l’aide
de la poignée rétractable et relâchez-le dès que la
lame entre en contact avec le matériau. Pour tout
autre type de coupe, laissez le carter de protection
inférieur fonctionner automatiquement.
21. Assurez-vous toujours que le carter de protection
inférieur recouvre la lame avant de poser la scie
sur l’établi ou le plancher. La scie risque de se
déplacer vers l’arrière et de couper tout ce qui se
trouve sur sa trajectoire si la lame n’est pas
recouverte et tourne encore. N’oubliez pas qu’il faut
un certain temps avant que la lame s’arrête une fois la
gâchette relâchée.
22. Pour vérifier que le carter de protection inférieur
se referme bien, ouvrez-le manuellement et
relâchez-le. Assurez-vous également que la
poignée rétractable ne touche pas le carter de
l’outil. Une lame exposée est TRÈS DANGEREUSE
et peut causer de graves blessures.

13
Autres avertissements de sécurité
23. Soyez encore plus prudent lorsque vous coupez
du bois mouillé, du bois traité sous pression ou
du bois qui contient des nœuds. Laissez l’outil
avancer en douceur sans diminuer la vitesse de la
lame pour éviter la surchauffe de son extrémité.
24. N’essayez pas de retirer le matériau coupé
pendant que la lame tourne. Attendez l’arrêt total
de la lame avant de saisir le bout de matériau
coupé. La lame continue de tourner même une fois le
contact coupé.
25. Prenez garde aux clous pendant la coupe. Vérifiez
le bois et retirez tous les clous avant de travailler.
26. Placez la partie la plus large du socle de la scie
sur la partie de la pièce qui est solidement
soutenue, non sur celle qui tombera une fois la
coupe terminée. À titre d’exemples, la Fig. 5
illustre la BONNE façon de couper l’extrémité
d’une planche, tandis que la Fig. 6 illustre la
MAUVAISE façon. Si la pièce est courte ou petite,
placez-la dans un dispositif de serrage.
N’ESSAYEZ PAS DE MAINTENIR LES PETITES
PIÈCES AVEC LA MAIN ! (Fig. 5 et 6)
27. Avant de déposer l’outil une fois la coupe
terminée, assurez-vous que le carter de protection
inférieur est fermé et que la lame est parfaitement
immobile.
28. N’essayez jamais de scier en plaçant la scie
circulaire à l’envers dans un étau. Cela est très
dangereux et peut entraîner des accidents graves.
(Fig. 7)
29. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Veillez à
éviter toute inhalation de poussière et tout contact
avec la peau. Observez les consignes de sécurité
du fabricant du matériau.
30. N’appliquez jamais de pression latérale sur la
lame pour l’arrêter.
31. Utilisez toujours les lames spécifiées dans ce
manuel. N’utilisez pas de disques abrasifs.
32. Maintenez la lame bien affûtée et propre. Les
dépôts de colle et les copeaux de bois qui durcissent
contre la lame ralentissent la scie et augmentent les
risques de choc en retour. Pour nettoyer la lame,
retirez-la d’abord de l’outil, puis nettoyez-la avec un
décapant, de l’eau chaude ou du kérosène. N’utilisez
jamais d’essence.
33. Portez un masque anti-poussière et des
protections d’oreilles lorsque vous utilisez l’outil.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent l’outil.
Une UTILISATION INCORRECTE de l’outil ou le non-
respect des consignes de sécurité indiquées dans ce
manuel d’instructions peuvent causer des blessures
graves.
CONSIGNES DE SÉCURITÉ
IMPORTANTES ENC007-8
POUR LA BATTERIE
1. Avant d’utiliser la batterie, veuillez lire toutes les
instructions et tous les avertissements inscrits
sur (1) le chargeur, (2) la batterie et (3) l’appareil
alimenté par la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement d’utiliser l’outil si le temps
de fonctionnement devient excessivement court. Il
y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les à
l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Évitez de court-circuiter la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un
contenant où se trouvent d’autres objets
métalliques tels que des clous, pièces de
monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie risque de provoquer
un fort courant, une surchauffe, parfois des
brûlures et même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C (122°F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Veillez à ne pas laisser tomber ou heurter la
batterie.
9. N’utilisez pas de batterie endommagée.
10. Respectez les réglementations locales relatives à
la mise au rebut des batteries.
CONSERVEZ CES
INSTRUCTIONS.
Conseils pour assurer la durée de vie
optimale de la batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement épuisée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous constatez que la puissance de l’outil
diminue.
2. Ne rechargez jamais une batterie complètement
chargée.
La surcharge réduit la durée de service de la
batterie.
3. Chargez la batterie alors que la température de la
pièce se trouve entre 10°C et 40°C (50°F et 104°F).
Si une batterie est chaude, laissez-la refroidir
avant de la charger.
4. Si vous n’utilisez pas l’outil pendant une période
prolongée, rechargez la batterie tous les six mois.

14
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’ajuster l’outil ou de
vérifier son fonctionnement.
Installation et retrait de la batterie (Fig. 8)
ATTENTION :
• Éteignez toujours l’outil avant d’installer ou de déposer
la batterie.
•Tenez fermement l’outil et la batterie lors de
l’installation ou du retrait de la batterie. Si vous ne
tenez pas fermement l’outil et la batterie, ils risquent de
glisser et de s’abîmer ou de vous blesser.
Pour retirer la batterie, faites glisser le bouton à l’avant de
la batterie et sortez la batterie.
Pour installer la batterie, alignez sa languette sur la
rainure qui se trouve à l’intérieur du carter, puis glissez la
batterie pour la mettre en place. Insérez-la bien à fond,
jusqu’à ce qu’elle se verrouille en émettant un léger clic.
Si vous pouvez voir le voyant rouge sur la face supérieure
du bouton, la batterie n’est pas parfaitement verrouillée.
ATTENTION :
• Installez toujours la batterie à fond, de sorte que le
voyant rouge ne soit plus visible. Sinon, elle risque de
tomber accidentellement de l’outil, en vous blessant ou
en blessant une personne située près de vous.
• Ne forcez pas pour installer la batterie. Si la batterie ne
glisse pas aisément, c’est qu’elle n’est pas insérée
correctement.
Système de protection de la batterie
(batterie au lithium-ion comportant une
étoile) (Fig. 9)
Les batteries au lithium-ion comportant une étoile sont
équipées d’un système de protection. Ce système coupe
automatiquement l’alimentation en électricité vers l’outil
afin de prolonger sa durée de vie.
L’outil s’arrête automatiquement pendant l’utilisation
lorsqu’il et/ou la batterie se trouvent dans l’une des
situations suivantes :
• Surchargé :
L’outil fonctionne de manière à créer un courant
anormalement élevé.
Dans ce cas, relâchez la gâchette située sur l’outil et
arrêtez l’application ayant provoqué la surcharge de
l’outil. Ensuite, tirez à nouveau sur la gâchette pour
redémarrer l’outil.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans ce cas, laissez la batterie refroidir
avant de tirer à nouveau sur la gâchette.
• Basse tension :
L’autonomie restante est trop basse et l’outil ne
fonctionnera pas. Dans ce cas, retirez la batterie et
rechargez-la.
Réglage de la profondeur de coupe
(Fig. 10)
ATTENTION :
• Après avoir ajusté la profondeur de coupe, serrez
toujours fermement le levier.
Desserrez le levier du côté de la poignée arrière puis
déplacez la base vers le haut ou le bas. À la profondeur
de coupe désirée, fixez la base en serrant le levier.
Pour obtenir des coupes plus propres et les effectuer de
manière plus sûre, réglez la profondeur de coupe de sorte
que pas plus d’une dent de lame ne dépasse sous la
pièce. Une profondeur de coupe adéquate aide à réduire
les risques de dangereux CHOCS EN RETOUR et de
blessures.
Coupe en biseau (Fig. 11)
Desserrez le levier du secteur angulaire sur le socle
avant. Réglez sur l’angle désiré (0° à 50°) en inclinant,
puis serrez fermement le levier.
Visée (Fig. 12)
Pour les coupes rectilignes, alignez sur la ligne de coupe
la position A à l’avant du socle. Pour les coupes en biseau
de 45°, alignez la position B sur la ligne de coupe.
Interrupteur (Fig. 13)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque libérée.
• Ne forcez pas en appuyant sur la gâchette sans avoir
d’abord enfoncé le levier de sécurité. Vous risqueriez
de casser la gâchette.
Un levier de sécurité est prévu pour prévenir la pression
accidentelle sur la gâchette. Pour démarrer l’outil,
appuyez sur le levier de sécurité puis appuyez sur la
gâchette. Pour l’arrêter, libérez la gâchette.
AVERTISSEMENT :
• Pour assurer votre sécurité, cet outil est doté d’un
levier de sécurité qui prévient le démarrage accidentel
de l’outil. N’utilisez JAMAIS l’outil s’il se met en marche
lorsque vous appuyez simplement sur la gâchette sans
avoir appuyé sur le levier de sécurité. Retournez l’outil
à un centre de service après-vente Makita pour le faire
réparer AVANT de poursuivre l’utilisation.
• Le levier de sécurité ne doit JAMAIS être immobilisé
avec du ruban adhésif, ni modifié.
Allumage de la lampe
ATTENTION :
• Ne regardez pas directement la lumière ou la source
de lumière.
Pour seulement allumer la lumière, appuyez sur la
gâchette sans appuyer sur le levier de sécurité. Pour
allumer la lumière et faire démarrer l’outil, appuyez sur la
gâchette tout en appuyant sur le levier de sécurité.
NOTE :
• Utilisez un coton-tige pour essuyer les saletés qui
recouvrent la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, sinon sa capacité
d’éclairage sera affectée.

15
• N’utilisez pas d’essence, de diluant ou autre liquide
similaire pour nettoyer la lentille de la lampe. L’objectif
risque d’être endommagé si vous utilisez de telles
substances.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’effectuer toute
intervention sur l’outil.
Retrait ou installation de la lame (Fig. 14
et 15)
ATTENTION :
• Assurez-vous que la lame est installée avec les dents
orientées vers le haut à l’avant de l’outil.
• Utilisez exclusivement une clé Makita pour installer ou
retirer la lame.
Pour retirer la lame, appuyez sur le blocage de l’arbre de
sorte que la lame ne puisse pas tourner, et desserrez le
boulon hexagonal à l’aide de la clé hexagonale, en
tournant dans le sens inverse des aiguilles d’une montre.
Retirez ensuite le boulon hexagonal, le flasque extérieur
et la lame.
Pour poser la lame, suivez la procédure de retrait dans
l’ordre inverse. ASSUREZ-VOUS D’AVOIR
FERMEMENT SERRÉ LE BOULON HEXAGONAL EN
TOURNANT DANS LE SENS DES AIGUILLES D’UNE
MONTRE. (Fig. 16)
Lorsque vous changez de lame, vous devez retirer les
copeaux et particules accumulés sur les carters de
protection supérieur et inférieur. Il faut vérifier le bon
fonctionnement du carter de protection inférieur avant
chaque utilisation, même après un nettoyage.
Rangement de la clé hexagonale (Fig. 17)
Lorsque vous n’utilisez pas la clé hexagonale, rangez-la
de la façon illustrée sur la figure pour éviter de la perdre.
Raccordement à un aspirateur (Fig. 18 et
19)
Pour effectuer un travail plus propre, raccordez un
aspirateur Makita à votre outil. Installez le raccord à
poussières sur l’outil à l’aide de la vis. Connectez ensuite
le tuyau de l’aspirateur au raccord à poussières, tel
qu’illustré sur la figure.
UTILISATION
ATTENTION :
• Insérez toujours la batterie bien à fond, jusqu’à ce
qu’elle se verrouille en place. Si vous pouvez voir la
partie rouge sur la face supérieure du bouton, la
batterie n’est pas parfaitement verrouillée. Insérez-la à
fond, jusqu’à ce que la partie rouge ne soit plus visible.
Sinon, la batterie risque de tomber accidentellement de
l’outil, en vous blessant ou en blessant une personne
se trouvant près de vous.
• Vous devez faire avancer l’outil doucement, en ligne
droite. Le fait de forcer ou de tordre l’outil causerait une
surchauffe du moteur et un dangereux choc en retour,
risquant d’entraîner une blessure grave.
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit épuisée, laissez-le reposer pendant
15 minutes avant de poursuivre avec une batterie
fraîche. (Fig. 20)
Tenez l’outil fermement. L’outil est doté d’une poignée
avant et d’une poignée arrière. Tenez l’outil par ses deux
poignées. Vous ne risquerez pas de vous couper les
mains si vous les utilisez toutes les deux pour tenir la scie.
Placez le socle de l’outil sur la pièce de sorte que la lame
n’entre pas en contact avec quoi que ce soit. Mettez
ensuite l’outil sous tension et attendez que la lame ait
atteint sa pleine vitesse. Ensuite, déplacez simplement
l’outil vers l’avant sur la surface de la pièce, en le
maintenant bien à plat et en le faisant avancer
doucement, jusqu’à ce que la coupe soit terminée.
Pour des coupes propres, évitez de dévier de la ligne de
coupe et faites avancer l’outil à une vitesse uniforme. Si la
lame dévie de la ligne de coupe prévue, ne tentez pas de
modifier la course de l’outil pour le forcer à revenir sur la
ligne de coupe. Vous risqueriez de plier la lame et de
provoquer un dangereux choc en retour pouvant causer
une grave blessure. Libérez la gâchette, attendez l’arrêt
complet de la lame, puis retirez l’outil. Réalignez l’outil sur
une nouvelle ligne de coupe, puis poursuivez la coupe.
Évitez de vous exposer aux copeaux et sciures de bois
éjectés par la scie. Portez des lunettes de protection pour
réduire les risques de blessure.
Garde parallèle (règle de guidage)
(accessoire) (Fig. 21)
Le garde parallèle est pratique pour effectuer des coupes
droites avec une très grande précision. Faites simplement
glisser le garde parallèle le long du bord de la pièce en le
gardant en position à l’aide de la vis de serrage qui se
trouve à l’avant du socle. Cela permet également
d’effectuer plusieurs coupes d’une largeur uniforme.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou de produit similaire. Ces produits risquent
de provoquer des décolorations, des déformations ou
des fissures.
Réglage de la précision de coupe à 90°
(coupe verticale)
Ce réglage est effectué en usine. S’il est désactivé,
réajustez les vis de réglage au moyen d’une clé
hexagonale, en vous assurant que la lame est sur un
angle de 90° par rapport à la base, avec une règle
triangulaire, une équerre de menuisier, etc. (Fig. 22 et 23)
Remplacement des charbons (Fig. 24)
Retirez et vérifiez les charbons régulièrement.
Remplacez-les lorsqu’ils atteignent le repère d’usure.
Gardez les charbons propres et assurez-vous qu’ils
glissent librement dans les porte-charbons.
Les deux charbons doivent être remplacés en même
temps. Utilisez uniquement des charbons identiques.
Retirez les bouchons de porte-charbon à l’aide d’un

16
tournevis.
Enlevez les charbons usés, insérez les neufs et remettez
en place les bouchons. (Fig. 25)
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation et tout travail d’entretien ou de réglage
doivent être effectués par un Centre de service après-
vente agréé Makita, avec des pièces de rechange Makita.
ACCESSOIRES FOURNIS EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour être utilisés avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont été
conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre Centre de service local Makita.
• Lames
• Garde parallèle (règle de guidage)
• Clé hexagonale 5
• Raccord à poussières
• Batterie et chargeur Makita authentiques
REMARQUE :
• Certains éléments de la liste peuvent être inclus en tant
qu’accessoires standard dans le coffret de l’outil
envoyé. Ils peuvent varier suivant les pays.
Bruit ENG905-1
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN60745 :
Modèle DSS500
Niveau de pression sonore (LpA) : 75 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit peut dépasser 80 dB (A) lors de
l’utilisation.
Modèle DSS501
Niveau de pression sonore (LpA) : 76 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit peut dépasser 80 dB (A) lors de
l’utilisation.
Portez des protections auditives.
Vibration ENG900-1
La valeur totale de vibration (somme du vecteur triaxial) a
été déterminée selon la norme EN60745 :
Mode de fonctionnement : coupe de bois
Émission des vibrations (ah,W) : 2,5 m/s2ou moins
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur de l’émission des vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée afin de comparer des outils entre
eux.
• La valeur de l’émission des vibrations déclarée peut
également être utilisée lors d’une évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
• Selon la manière dont l’outil est utilisé, il est possible
que l’émission des vibrations pendant l’utilisation réelle
de l’outil électrique diffère de la valeur de l’émission
déclarée.
• Veillez à identifier les mesures de sécurité destinées à
protéger l’opérateur et établies en fonction de
l’estimation de l’exposition dans les conditions réelles
d’utilisation (en prenant en compte toutes les étapes du
cycle de fonctionnement, telles que les périodes de
mise hors tension de l’outil, les périodes de
fonctionnement au ralenti et les périodes de mise en
route).
Pour les pays d’Europe uniquement ENH101-17
Déclaration de conformité CE
Makita déclare que la/les machine(s) suivante(s) :
Nom de la machine :
Scie circulaire sans fil
N° de modèle/Type : DSS500, DSS501
sont conformes aux directives européennes
suivantes :
2006/42/CE
sont produites conformément aux normes ou documents
de normalisation suivants :
EN60745
Le dossier technique conforme à la norme 2006/42/CE
est disponible auprès de :
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique
31. 12. 2013
Yasushi Fukaya
Directeur
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

17
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen
Technischen Daten ohne Vorankündigung vorbehalten.
• Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.
• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003
Verwendungszweck ENE028-1
Das Werkzeug eignet sich für Längs- und Querschnitte
sowie Gehrungsschnitte mit Winkeln in Holz bei engem
Kontakt mit dem Werkstück.
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge GEA010-1
WARNUNG Lesen Sie alle Sicherheitshinweise
und Anweisungen sorgfältig durch. Wenn die Hinweise
und Anweisungen nicht beachtet werden, besteht die
Gefahr eines Stromschlags, Brands und/oder das Risiko
von ernsthaften Verletzungen.
Bewahren Sie alle Hinweise und
Anweisungen zur späteren
Referenz gut auf.
SICHERHEITSHINWEISE ZUR
AKKU-KREISSÄGE GEB061-4
Schneidverfahren
1. GEFAHR: Halten Sie Ihre Hände vom
Schnittbereich und vom Sägeblatt fern. Halten Sie
Ihre andere Hand auf dem Zusatzgriff oder dem
Motorgehäuse. Nur mit beiden Händen an der Säge
können Sie Schnittverletzungen der Hände durch das
Sägeblatt vermeiden.
2. Fassen Sie niemals unter das Werkstück. Die
Schutzvorrichtung bietet keinen Schutz vor dem
Sägeblatt unter dem Werkstück.
3. Passen Sie die Schnitttiefe an die Dicke des
Werkstücks an. Es sollte weniger als ein kompletter
Sägezahn des Sägeblatts unter dem Werkstück
sichtbar sein.
4. Halten Sie das zu schneidende Werkstück niemals
in Ihren Händen oder über Ihrem Bein. Sichern Sie
das Werkstück an einer stabilen Unterlage. Es ist
wichtig, dass Sie das Werkstück ordnungsgemäß
abstützen, um Verletzungen, ein Verkanten des
Sägeblatts oder den Verlust der Kontrolle zu
vermeiden.
Beispiel der richtigen Handhaltung und
Abstützung des Werkstücks. (Abb. 1)
5. Halten Sie das Elektrowerkzeug ausschließlich an
den isolierten Griffflächen, wenn Sie unter
Bedingungen arbeiten, bei denen das
Schneidwerkzeug verborgene Kabel berühren
kann. Bei Kontakt mit einem stromführenden Kabel
wird der Strom an die Metallteile des
Elektrowerkzeugs und dadurch an den Bediener
weitergeleitet, und der Bediener erleidet einen
Stromschlag.
6. Verwenden Sie bei Längsschnitten immer einen
Parallelanschlag oder eine Führungsschiene. Dies
verbessert den Präzisionsschnitt und verringert die
Gefahr des Verkantens des Sägeblatts.
7. Verwenden Sie stets Sägeblätter in der richtigen
Größe und Form (Raute statt Kreis) des
Aufnahmelochs. Sägeblätter, die nicht den
Montageteilen der Säge entsprechen, laufen
exzentrisch und führen zum Kontrollverlust.
8. Verwenden Sie niemals defekte oder vom Original
abweichende Sägeblatt-Befestigungsscheiben
oder -schrauben. Die Unterlegscheiben und Bolzen
1. Roter Bereich
2. Taste
3. Akkublock
4. Sternmarkierung
5. Hebel
6. Gleitschuh
7. Schnittlinie
8. Entriegelungshebel
9. Auslöseschaltung
10. Spindelarretierung
11. Sechskantschlüssel
12. Sechskantschraube
13. Außenflansch
14. Sägeblatt
15. Innenflansch
16. Absaugstutzen
17. Schraube
18. Schlauch
19. Staubsauger
20. Einstellschraube für 90°
21. Einstelldreieck
22. Grenzmarkierung
23. Bürstenhalterkappe
24. Schraubendreher
Modell DSS500 DSS501
Sägeblattdurchmesser 136 mm
Max. Schnittiefe 90° 51 mm
45° 35 mm
Leerlaufgeschwindigkeit (min-1) 3.600
Gesamtlänge 359 mm 364 mm
Nettogewicht 2,6 kg 2,7 kg
Nennspannung 14,4 V Gleichspannung 18 V Gleichspannung

18
wurden eigens für Ihre Säge entwickelt, um einen
Betrieb mit optimaler Leistung und Sicherheit zu
gewährleisten.
Ursachen für Rückschlag und entsprechende
Warnhinweise
- Ein Rückschlag entsteht als plötzliche Reaktion auf ein
eingeklemmtes, fest sitzendes oder falsch
ausgerichtetes Sägeblatt und führt zum
unkontrollierten Springen der Säge aus dem
Werkstück in Richtung Bediener.
- Wenn sich das Sägeblatt verklemmt oder durch die
sich nach unten verengende Sägefuge fest erfasst
wird, stoppt das Sägeblatt plötzlich, und die Motorkraft
lässt die Säge schnell in Richtung des Bedieners
springen.
- Wenn sich das Sägeblatt im Schnitt verdreht oder
verschiebt, können die Zähne an der hinteren Kante
des Sägeblatts in die Oberfläche des Holzes
eingreifen, und dies kann dazu führen, dass das
Sägeblatt aus der Sägefuge tritt und zurück in Richtung
des Bedieners springt.
Rückschläge werden durch eine falsche Handhabung der
Säge und/oder unsachgemäßes Vorgehen oder
unsachgemäße Arbeitsbedingungen verursacht und
können durch die im Folgenden aufgeführten
Maßnahmen vermieden werden.
9. Halten Sie die Säge stets mit beiden Händen gut
fest und legen Sie Ihre Arme so an, dass Sie
Rückschläge abwehren können. Stellen Sie sich
seitlich zum Sägeblatt hin, niemals in einer Linie
mit dem Sägeblatt. Bei einem Rückschlag kann die
Säge plötzlich nach hinten springen. Derartige
Rückschlagkräfte können jedoch durch geeignete
Maßnahmen des Bedieners beherrscht werden.
10. Wenn das Sägeblatt sich verkantet oder Sie den
Sägevorgang aus irgendeinem Grund
unterbrechen, betätigen Sie den Auslöser und
halten Sie die Säge bis zum kompletten Stillstand
des Sägeblatts im Material, ohne es dabei zu
bewegen. Versuchen Sie niemals, bei laufendem
Sägeblatt die Säge aus dem Werkstück zu
entfernen oder sie nach hinten herauszuziehen, da
dies zu einem Rückschlag führen kann. Überprüfen
Sie die Ursache für das Verkanten des Sägeblatts und
ergreifen Sie Korrekturmaßnahmen.
11. Wenn Sie eine sich im Schnitt befindende Säge
wieder einschalten, halten Sie das Sägeblatt mittig
in m Sägeschlitz und achten Sie darauf, dass die
Sägezähne nicht in das Material greifen. Falls das
Sägeblatt verkantet ist, kann es beim
Wiedereinschalten der Säge hochspringen oder vom
Werkstück zurückschlagen.
12. Große Werkstücke müssen abgestützt werden, um
die Gefahr des Einklemmens des Sägeblatts oder
eines Rückschlags zu vermeiden. Große
Werkstücke können sich unter ihrem eigenen Gewicht
durchbiegen. Unter dem Werkstück sind nahe der
Schnittlinie und nahe den Werkstückkanten beidseitig
Stützen zu platzieren.
Um einen Rückschlag zu vermeiden, stützen Sie
das Brett oder das Werkstück nahe der
Schnittstelle ab. (Abb. 2)
Stützen Sie das Brett oder Werkstück nicht zu weit
von der Schnittstelle ab. (Abb. 3)
13. Verwenden Sie keine stumpfen oder beschädigten
Sägeblätter. Stumpfe oder falsch eingesetzte
Sägeblätter führen zu einer sehr engen Schnittfuge,
die eine hohe Reibung, ein Verkanten des Sägeblatts
und einen Rückschlag zur Folge haben kann.
14. Stellen Sie vor Arbeitsbeginn sicher, dass die
Feststellhebel für die Blatttiefe und die
Gehrungseinstellung fest angezogen sind. Wenn
sich die Einstellung des Sägeblatts beim Sägen
verschiebt, kann dies zum Verkanten oder zu einem
Rückschlag des Sägeblatts führen.
15. Seien Sie besonders vorsichtig, wenn Sie einen
Schnitt in Wände oder andere nicht einsehbare
Bereiche ausführen. Das vordringende Sägeblatt
schneidet möglicherweise in Gegenstände, die einen
Rückschlag verursachen können.
16. Halten Sie das Werkzeug STETS mit beiden
Händen gut fest. Halten Sie NIEMALS Ihre Hand
oder Ihre Finger hinter der Säge. Im Fall eines
Rückschlags kann die Säge unter Umständen über
Ihre Hand zurückspringen und schwere Verletzungen
verursachen. (Abb. 4)
17. Wenden Sie beim Sägen niemals Gewalt an.
Schieben Sie die Säge mit einer Geschwindigkeit
vor, die es ermöglicht, dass das Sägeblatt mit
konstanter Geschwindigkeit sägt. Ein zu starkes
Drücken der Säge kann zu unebenen Schnitten, zu
Ungenauigkeiten und möglicherweise zu
Rückschlägen führen.
Funktion der beweglichen Schutzhaube
18. Prüfen Sie vor jeder Inbetriebnahme, dass die
bewegliche Schutzhaube korrekt schließt.
Verwenden Sie die Säge niemals, wenn sich die
Schutzhaube nicht ungehindert bewegt und nicht
unverzüglich schließt. Die bewegliche
Schutzhaube darf niemals in der geöffneten
Stellung festgeklemmt oder festgebunden werden.
Wenn Sie die Säge versehentlich fallen lassen, kann
sich die bewegliche Schutzhaube verbiegen. Ziehen
Sie zum Öffnen der beweglichen Schutzhaube den
Hebel nach hinten und stellen Sie sicher, dass die
Haube frei beweglich ist und bei allen Schnittwinkeln
und Schnitttiefen weder das Sägeblatt noch irgendein
anderes Teil berührt.
19. Überprüfen Sie die Funktion der Feder für die
bewegliche Schutzhaube. Wenn Schutzhaube
und/oder Feder nicht ordnungsgemäß
funktionieren, müssen diese vor der
Inbetriebnahme repariert werden. Die bewegliche
Schutzhaube kann aufgrund von beschädigten Teilen,
klebrigen Rückständen oder Ablagerungen unter
Umständen in ihrer Funktionsweise beeinträchtigt
sein.
20. Die bewegliche Schutzhaube darf nur für spezielle
Schnitte wie z. B. „Tauchschnitt“ und
„Kombinationsschnitt“ von Hand
zurückgeschoben werden. Ziehen Sie zum Öffnen
der beweglichen Schutzhaube den Hebel nach
hinten und lassen Sie den Hebel los, sobald das
Sägeblatt in das Material eindringt. Für alle anderen
Sägearbeiten muss die bewegliche Schutzhaube
automatisch betätigt werden.
21. Achten Sie stets darauf, dass die bewegliche
Schutzhaube das Sägeblatt abdeckt, bevor Sie die

19
Säge auf die Werkbank oder den Boden legen. Ein
ungeschütztes, noch nachlaufendes Sägeblatt führt
dazu, dass die Säge nach hinten läuft und dabei alles
zersägt, was ihr im Weg steht. Beachten Sie, dass das
Sägeblatt nach dem Loslassen des Schalters einige
Zeit nachläuft, bevor es zum Stillstand kommt.
22. Für die Funktionsprüfung der beweglichen
Schutzhaube öffnen Sie diese von Hand, lassen
Sie sie los und beobachten Sie das
Schließverhalten. Stellen Sie auch sicher, dass
der zurückschiebbare Griff das Werkzeuggehäuse
nicht berührt. Ein frei liegendes Sägeblatt ist SEHR
GEFÄHRLICH und kann zu schweren Verletzungen
führen.
Zusätzliche Sicherheitshinweise
23. Gehen Sie beim Sägen von feuchtem Holz, unter
Spannung stehendem Bruchholz oder Holz, das
Astknoten enthält, besonders vorsichtig vor.
Stellen Sie die Schnittgeschwindigkeit so ein, dass ein
gleichbleibender Vorschub des Werkzeugs ohne eine
Verringerung der Geschwindigkeit möglich ist.
24. Versuchen Sie niemals, abgesägtes Material zu
entfernen, während das Sägeblatt läuft. Warten
Sie bis zum Stillstand des Sägeblatts, bevor Sie
abgesägtes Material entfernen. Das Sägeblatt läuft
nach dem Ausschalten nach.
25. Vermeiden Sie es, in Nägel zu schneiden.
Untersuchen Sie das Werkstück auf Nägel und
entfernen Sie diese ggf. vor Beginn der Arbeiten.
26. Setzen Sie die Säge mit der großen Auflagefläche
des Gleitschuhs auf den Teil des Werkstücks, der
fest abgestützt wird, und nicht auf das
abzuschneidende Material. Als Beispiele zeigen
Abb. 5 die RICHTIGE und Abb. 6 die FALSCHE
Methode für das Absägen des Brettendes.
Spannen Sie kurze und kleine Werkstücke ein.
VERSUCHEN SIE NIEMALS, KURZE
WERKSTÜCKE MIT DER HAND ZU HALTEN!
(Abb. 5 und 6)
27. Warten Sie nach dem Bearbeitungsvorgang, bis
das Sägeblatt zum Stillstand gekommen ist,
überprüfen Sie die Schutzhaube auf geschlossene
Stellung und setzen Sie das Werkzeug erst danach
ab.
28. Versuchen Sie niemals, die Kreissäge nach unten
gerichtet in einen Schraubstock zu spannen und
so damit zu sägen. Dies ist äußerst gefährlich und
kann zu schweren Unfällen führen. (Abb. 7)
29. Einige Materialien enthalten Chemikalien, die
möglicherweise giftig sind. Vermeiden Sie das
Einatmen von Staub und den Hautkontakt mit
diesen Materialien. Beachten Sie die
Sicherheitshinweise und Sicherheitsdatenblätter
der Materialhersteller.
30. Bremsen Sie die Maschine nicht durch seitlichen
Druck auf das Sägeblatt ab.
31. Verwenden Sie stets die in diesem Handbuch
empfohlenen Sägeblätter. Verwenden Sie keine
Schleifscheiben.
32. Verwenden Sie nur scharfe und saubere
Sägeblätter. Angetrocknete Harz- und Holzreste auf
dem Sägeblatt vermindern die Drehzahl der Säge und
erhöhen die Gefahr von Rückschlägen. Halten Sie das
Sägeblatt sauber, indem Sie es aus dem Werkzeug
ausbauen und mit einem Harz- und Teerentferner,
heißem Wasser oder Waschbenzin reinigen.
Verwenden Sie niemals Benzin.
33. Tragen Sie bei der Arbeit eine Staubmaske und
Gehörschutz.
BEWAHREN SIE DIESE
ANLEITUNG SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NIE aus Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder bei Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann es
zu schweren Verletzungen kommen.
WICHTIGE SICHERHEITSREGELN
ENC007-8
FÜR AKKUBLOCK
1. Lesen Sie vor der Verwendung des Akkublocks
alle Anweisungen und Sicherheitshinweise für das
Akkuladegerät (1), den Akku (2) und das Produkt
(3), für das der Akku verwendet wird, sorgfältig
durch.
2. Der Akkublock darf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird,
beenden Sie den Betrieb umgehend. Andernfalls
besteht die Gefahr einer Überhitzung sowie das
Risiko möglicher Verbrennungen und sogar einer
Explosion.
4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie
diese mit klarem Wasser aus und suchen Sie
sofort einen Arzt auf. Andernfalls können Sie Ihre
Sehfähigkeit verlieren.
5. Vermeiden Sie einen Kurzschluss des
Akkublocks:
(1) Die Kontakte dürfen nicht mit leitendem
Material in Berührung kommen.
(2) Der Akkublock darf nicht in einem Behälter
aufbewahrt werden, in dem sich andere
metallische Gegenstände wie beispielsweise
Nägel, Münzen usw. befinden.
(3) Der Akkublock darf weder Feuchtigkeit noch
Regen ausgesetzt werden.
Ein Kurzschluss des Akkus kann zu hohem
Kriechstrom, Überhitzung, möglichen
Verbrennungen und sogar zu einer Zerstörung
des Werkzeugs führen.
6. Werkzeug und Akkublock dürfen nicht an Orten
aufbewahrt werden, an denen Temperaturen von
50°C oder darüber erreicht werden können.
7. Beschädigte oder verbrauchte Akkus dürfen nicht
verbrannt werden. Der Akkublock kann in den
Flammen explodieren.
8. Lassen Sie den Akku nicht fallen und vermeiden
Sie Schläge gegen den Akku.
9. Verwenden Sie niemals einen beschädigten Akku.
10. Befolgen Sie die in Ihrem Land geltenden
Bestimmungen bzgl. der Entsorgung von Akkus.

20
BEWAHREN SIE DIESE
ANLEITUNG SORGFÄLTIG AUF.
Tipps für eine maximale Nutzungsdauer
von Akkus
1. Laden Sie den Akkublock auf, bevor der Akku
vollständig entladen ist.
Sobald Sie eine verringerte Leistung des
Werkzeugs bemerken, beenden Sie stets den
Betrieb des Werkzeugs und laden Sie den
Akkublock auf.
2. Ein voll aufgeladener Akkublock darf niemals
erneut geladen werden.
Durch Überladungen wird die Lebensdauer des
Akkus verkürzt.
3. Laden Sie den Akkublock bei einer
Zimmertemperatur von 10°C bis 40°C auf. Lassen
Sie einen heißen Akkublock vor dem Aufladen
abkühlen.
4. Laden Sie den Akkublock aller sechs Monate auf,
wenn Sie diesen für längere Zeit nicht verwenden.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Montage und Demontage des Akkublocks
(Abb. 8)
ACHTUNG:
• Schalten Sie das Werkzeug stets aus, bevor Sie den
Akkublock einsetzen oder abnehmen.
•Halten Sie das Werkzeug und den Akkublock
sicher fest, wenn Sie den Akkublock einsetzen
oder herausnehmen. Andernfalls könnte Ihnen das
Werkzeug oder der Akkublock aus den Händen fallen,
sodass das Werkzeug oder der Akkublock beschädigt
werden oder diese Verletzungen verursachen.
Zum Abnehmen des Akkublocks müssen Sie die Taste
auf der Vorderseite des Akkublocks schieben und
gleichzeitig den Akkublock aus dem Gerät herausziehen.
Zum Einsetzen des Akkublocks müssen Sie die Zunge
des Akkublocks an der Rille im Gehäuse ausrichten und
in die gewünschte Position schieben. Setzen Sie den
Akkublock ganz ein, bis er mit einem Klick einrastet.
Wenn Sie den roten Bereich oben auf der Taste sehen
können, ist der Batterieadapter nicht ganz eingerastet.
ACHTUNG:
• Setzen Sie den Akkublock unbedingt ganz ein, bis der
rote Bereich nicht mehr zu sehen ist. Andernfalls kann
der Akkublock versehentlich aus dem Werkzeug fallen
und Sie oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine
Gewalt an. Wenn der Akkublock nicht leicht
hineingleitet, ist er nicht richtig angesetzt.
Akku-Schutzsystem (Lithium-Ionen-Akku
mit Sternmarkierung) (Abb. 9)
Lithium-Ionen-Akkus mit einer Sternmarkierung verfügen
über ein Schutzsystem. Dieses System schaltet die
Stromversorgung des Werkzeugs automatisch aus, um
die Lebensdauer des Akkus zu verlängern.
Unter folgenden Bedingungen des Werkzeugs und/oder
des Akkus kann das Werkzeug während des Betriebs
automatisch stoppen:
• Überlastet:
Das Werkzeug wird auf eine Weise betrieben, die zu
einer anormal hohen Stromaufnahme führt.
Lassen Sie in dieser Situation den Ein/Aus-Schalter
des Werkzeugs los und beenden Sie die Arbeiten,
die zu der Überlastung des Werkzeugs geführt
haben. Betätigen Sie anschließend den Ein/Aus-
Schalter wieder, um das Werkzeug wieder in Betrieb
zu nehmen.
Wenn das Werkzeug nicht startet, ist der Akku
überhitzt. Lassen Sie in dieser Situation den Akku
erst abkühlen, bevor Sie wieder den Ein/Aus-Schalter
betätigen.
• Spannung des Akkus zu niedrig:
Die noch vorhandene Akkuladung ist zu niedrig, und
das Werkzeug startet nicht. Entnehmen Sie in dieser
Situation den Akku und laden Sie den Akku wieder
auf.
Einstellung der Schnittiefe (Abb. 10)
ACHTUNG:
• Ziehen Sie den Hebel nach der Einstellung der
Schnittiefe stets fest an.
Lösen Sie den Hebel an der Tiefenführung und verstellen
Sie den Gleitschuh nach oben oder unten. Arretieren Sie
den Gleitschuh an der gewünschten Schnittiefe durch
Festziehen des Hebels.
Für einen sauberen, sicheren Schnitt, setzen Sie die
Schnittiefe so, dass nur maximal ein Sägeblattzahn unter
dem Werkstück herausragt. Die Verwendung der richtigen
Schnittiefe minimiert die Gefahr von RÜCKSCHLÄGEN,
die zu Personenschäden führen können.
Gehrungsschnitt (Abb. 11)
Lösen Sie den Hebel am Gehrungsanschlag an der
Vorderseite. Neigen Sie das Werkzeug auf den
gewünschten Winkel (0° bis 50°) und ziehen Sie
anschließend den Hebel fest an.
Schnittlinie (Abb. 12)
Für Geradschnitte richten Sie die Position A an der
Vorderseite des Gleitschuhs auf Ihre Schnittlinie aus. Für
45°-Gehrungsschnitte richten Sie die Position B an der
Vorderseite des Gleitschuhs auf Ihre Schnittlinie aus.
Bedienung des Schalters (Abb. 13)
ACHTUNG:
• Achten Sie vor dem Einsetzen des Akkublocks in das
Werkzeug darauf, dass sich der Auslöseschalter
korrekt bedienen lässt und beim Loslassen auf die
Position „OFF“ zurückkehrt.
• Betätigen Sie niemals mit Gewalt die
Auslöseschaltung, ohne dabei den Entsperrungshebel
zu drücken. Dies kann zu einer Beschädigung des
Schalters führen.
Um die versehentliche Betätigung der Auslöseschaltung
zu verhindern, ist das Werkzeug mit einer Einschaltsperre
ausgestattet. Um das Werkzeug zu starten, drücken Sie
zuerst den Entsperrungshebel, und betätigen Sie den
Other manuals for DSS500
6
This manual suits for next models
1
Table of contents
Languages:
Other Makita Cordless Saw manuals

Makita
Makita JR140D User manual

Makita
Makita JV101D User manual

Makita
Makita DJV184 User manual

Makita
Makita JV143D User manual

Makita
Makita DHS710Z User manual

Makita
Makita DHS783ZJU User manual

Makita
Makita HS003G User manual

Makita
Makita DHS475 User manual

Makita
Makita XSH01 User manual

Makita
Makita DMC300 User manual

Makita
Makita DHS661RGJ User manual

Makita
Makita DHS630ZJ User manual

Makita
Makita DJR186 User manual

Makita
Makita SH01 User manual

Makita
Makita JV143D User manual

Makita
Makita XVJ01 User manual

Makita
Makita DHS782 User manual

Makita
Makita DJR186 Manual

Makita
Makita BL1830B User manual

Makita
Makita DJR187 User manual
