GB High Speed Drill INSTRUCTION MANUAL
UA Високошвидкісний дриль ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Wiertarka wysokoobrotowa INSTRUKCJA OBSŁUGI
RO Maşinăde găurit de mare vitezăMANUAL DE INSTRUCŢIUNI
DE
Hochgeschwindigkeits-Bohrmaschine BEDIENUNGSANLEITUNG
HU Nagysebességűfúrógép HASZNÁLATI KÉZIKÖNYV
SK Vysokootáčková vŕtačka NÁVOD NA OBSLUHU
CZ Vysokootáčková vrtačka NÁVOD K OBSLUZE
6501X

2
1
2
1 003016
1
2
2 005760
1
2
3
3 005761

3
ENGLISH (Original instructions)

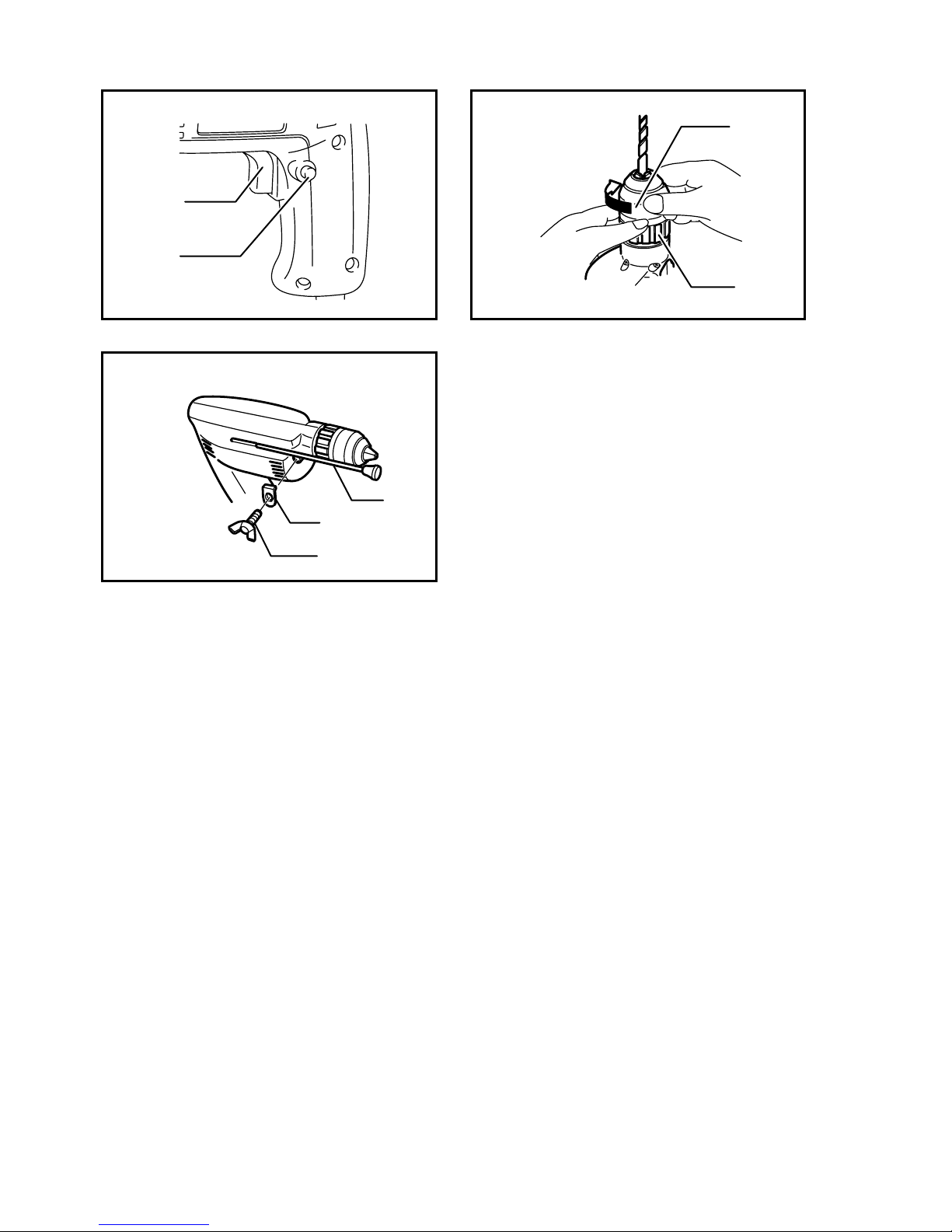

Explanation of general view
1-1. Switch trigger
1-2. Lock button
2-1. Sleeve
2-2. Ring
3-1. Depth gauge
3-2. Washer
3-3. Thumb screw
SPECIFICATIONS
Model 6501X
Steel 6.5 mm
Capacities Wood 9 mm
No load speed (min-1) 4,500
Overall length 219 mm
Net weight 0.9 kg
Safety class /II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE032-1
Intended use
The tool is intended for drilling in wood, metal and plastic.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
ENG104-2
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 77 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
Wear ear protection.
ENG202-3
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-14
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
High Speed Drill
Model No./ Type: 6501X
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,

4
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB001-6
DRILL SAFETY WARNINGS
1. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
3. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
4. Hold the tool firmly.
5. Keep hands away from rotating parts.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Do not touch the drill bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
8. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing drill bit
Fig.2
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as it
will go. Hold the ring firmly and turn the sleeve clockwise
to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve
counterclockwise.
Depth gauge
Fig.3
For tool with depth gauge
Install the depth gauge on the tool with the thumb screw
and washer. Adjust the depth gauge to the desired depth
and tighten the thumb screw.
OPERATION
Drilling operation
Drilling in wood
When drilling in wood, the best results are obtained with
wood drills equipped with a guide screw. The guide
screw makes drilling easier by pulling the bit into the
workpiece.
Drilling in metal
To prevent the bit from slipping when starting a hole,
make an indentation with a center-punch and hammer at
the point to be drilled. Place the point of the bit in the
indentation and start drilling.
Use a cutting lubricant when drilling metals. The
exceptions are iron and brass which should be drilled dry.

5
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the
tool firmly and exert care when the bit begins to
break through the workpiece.
• Always secure small workpieces in a vise or similar
hold-down device.
• Avoid drilling in material that you suspect contains
hidden nails or other things that may cause the bit
to bind or break.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drill bits

6
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Кнопка вимикача
1-2. Фіксатор
2-1. Муфта
2-2. Кільце
3-1. Обмежувач глибини
3-2. Шайба
3-3. Гвинт знакатаною головкою
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель 6501X
Сталь 6,5 мм
Діаметр свердління Деревина 9 мм
Швидкість холостого ходу (хв.-1) 4500
Загальна довжина 219 мм
Чиста вага 0,9 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Урізних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
ENE032-1
Призначення
Інструмент призначений для свердління деревини,
металу та пластмас.
ENF002-1
Джерело живлення
Інструмент можна підключати лише до джерела
струму, що має напругу, зазначену втабличці з
заводськими характеристиками, івін може працювати
лише від однофазного джерела перемінного струму.
Інструмент має подвійну ізоляцію згідно з
європейським стандартом і, отже, може підключатися
до розеток без клеми заземлення.
ENG104-2
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA) : 77 дБ(A)
Похибка (K) : 3 дБ(A)
Рівень шуму під час роботи може перевищувати 80
дБ (A).
Користуйтеся засобами захисту слуху.
ENG202-3
Вібрація
Загальна величина вібрації (сума трьох векторів),
визначена згідно зEN60745:
Режим роботи: свердління металу
Вібрація (aгод,D) : 2,5 м/с2або менше
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-14
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Високошвидкісний дриль
№моделі/ тип: 6501X
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
2006/42/EC
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія

7
30 січня 2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB001-6
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС СВЕРДЛІННЯ
1. Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом з
інструментом.Втрата контролю може
призвести до травм.
2. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану
електропроводку або власний шнур.
Торкання ріжучим приладом струмоведучої
проводки може призвести до передання
напруги до оголених металевих частин
електроприладу та ураженню оператора
електричним струмом.
3. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
4. Міцно тримайте інструмент.
5. Не торкайтесь руками частин, що
обертаються.
6. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
7. Не торкайтесь свердла або заготовки
одразу після свердління; вони можуть бути
дуже гарячими іспричинити опіки шкіри.
8. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки під
час використання цього пристрою. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених вцьому документі, може
призвести до серйозних травм.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Дія вимикача.
Fig.1
ОБЕРЕЖНО:
• Перед вмиканням інструменту умережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує іпісля відпускання
повертається вположення "вимкнено".
Щоб включити інструмент, просто натисніть кнопку
вимикача. Щоб зупинити - відпустіть кнопку вимикача.
Для довготривалої роботи натисніть кнопку вимикача,
після чого натисніть кнопку фіксатора.
Щоб зупинити інструмент із зафіксованим вимикачем,
натисніть кнопку вимикача до кінця івідпустіть її.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Установка та заміна свердла
Fig.2
Щоб розкрити кулачки патрона, тримайте кільце та
крутіть муфту проти годинникової стрілки. Вставте
свердло впатрон до упору. Щоб затягнути патрон
міцно тримайте кільце ікрутіть муфту за
годинниковою стрілкою.
Для видалення свердла тримайте кільце та крутіть
муфту проти годинникової стрілки.

8
Обмежувач глибини
Fig.3
Для інструмента зобмежувач глибиниом
Вставте обмежувач глибини вінструмент з
допомогою гвинта знакатаною головкою та шайби.
Відрегулюйте обмежувач глибини на потрібну
глибину ізатягніть гвинт знакатаною головкою.
ЗАСТОСУВАННЯ
Свердління
Свердління деревини
При свердлінні по деревині найкращі результати
досягаються, коли свердла для деревини оснащені
напрямним гвинтом. Напрямний гвинт полегшує
свердління тим, що він втягує свердло взаготовку.
Свердління металу
Щоб запобігти прослизанню свердла на початку
свердління, місце свердління необхідно накернити.
Помістіть кінець свердла внакернене місце і
починайте свердління.
При свердлінні металів використовується
змащувально-охолоджувальна рідина. Виключення
становлять чавун та мідь, які свердлять насуху.
ОБЕРЕЖНО:
• Надмірний тиск на інструмент не пришвидшує
свердління. Насправді надмірний тиск може
лише пошкодити свердло, зменшити
продуктивність інструменту та вкоротити термін
його експлуатації.
• Умомент завершення наскрізного отвору на
інструмент, або свердло діє надзвичайно
велике скручувальне зусилля. Міцно тримайте
інструмент ібудьте обережні, коли свердло
починає виходити із протилежного боку
заготовки.
• Невелику заготовку слід затискувати влещата
або подібний пристрій.
• Утримуйтесь від свердління вматеріалах, вяких
можуть бути приховані цвяхи та інші речі, що
можуть спричинити заклинювання чи поломку
свердла.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або виконати
ремонт, переконайтеся, що він вимкнений та
відключений від мережі.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, огляд та заміну вугільних щіток,
будь-яке інше технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації. Використання
якогось іншого оснащення або приладдя може
спричинити травмування. Оснащення або
приладдя слід використовувати лише за
призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Свердла

9
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Spust przełącznika
1-2. Przycisk blokujący
2-1. Tuleja
2-2. Pierścień
3-1. Ogranicznik głębokości
3-2. Podkładka
3-3. Śruba skrzydełkowa
SPECYFIAKCJE
Model 6501X
Stal 6,5 mm
Wydajność Drewno 9 mm
Prędkość bez obciążenia (min-1) 4 500
Długość całkowita 219 mm
Ciężar netto 0,9 kg
Klasa bezpieczeństwa /II
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• Specyfikacje mogąróżnićsięw zależności od kraju.
• Waga obliczona zgodnie z procedurąEPTA 01/2003
ENE032-1
Przeznaczenie
Elektronarzędzie jest przeznaczone do wiercenia w
drewnie, metalu i tworzywach sztucznych.
ENF002-1
Zasilanie
Elektronarzędzie może byćpodłączane jedynie do
zasilania o takim samym napięciu jakie określa tabliczka
znamionowa i może byćuruchamiane wyłącznie przy
zasilaniu jednofazowym prądem zmiennym. Przewody
sąpodwójnie izolowane zgodnie z Normami
Europejskimi i dlatego mogąbyćpodłączone do
gniazdek bez przewodu uziemiającego.
ENG104-2
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA) : 77 dB (A)
Niepewność (K): 3 dB(A)
Poziom hałasu podczas pracy może przekraczać80 dB
(A).
Nosićochronniki słuchu
ENG202-3
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: wiercenie w metalu
Emisja drgań(ah,D) : 2,5 m/s2lub poniżej
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-14
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Wiertarka wysokoobrotowa
Model nr/ Typ: 6501X
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
2006/42/EC
Jest produkowane zgodnie z następującymi normami lub
dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,

10
Milton Keynes, MK15 8JD, Anglia
30 stycznia 2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB001-6
OSTRZEŻENIE DOTYCZĄCE
BEZPIECZEŃSTWA
1. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
2. Gdy narzędzie tnące podczas pracy może
zetknąć sięz ukrytymi przewodami
elektrycznymi bądźwłasnym przewodem
zasilającym, należy trzymaćurządzenie za
izolowane uchwyty. Przecięcie przewodu
elektrycznego pod napięciem powoduje, że
równieżodsłonięte elementy metalowe narzędzia
znajdąsiępod napięciem, grożąc porażeniem
operatora prądem elektrycznym.
3. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
4. Trzymaćnarzędzie w sposób niezawodny.
5. Trzymaćręce z dala od części obrotowych.
6. Nie pozostawiaćzałączonego elektronarzędzia.
Można uruchomićelektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
7. Nie dotykaćkońcówki wiertła lub części
obrabianej bezpośrednio po operacji; mogą
one byćbardzo gorące i przypalićskórę.
8. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.
OPIS DZIAŁANIA
UWAGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnićsię, czy
jest ono wyłączone i nie podłączone do sieci.
Włączanie
Rys.1
UWAGA:
• Przed podłączeniem elektronarzędzia do sieci
zawsze sprawdzaćczy spust włącznika działa
poprawnie i wraca do pozycji "OFF" po zwolnieniu.
W celu uruchomienia elektronarzędzia należy nacisnąć
na spust przełącznika. Zwolnićspust przełącznika, aby
wyłączyćelektronarzędzie.
Dla uruchomienia trybu pracy ciągłej, nacisnąć spust
przełącznika, a następnie wcisnąć przycisk blokujący.
Do zatrzymania elektronarzędzia pracującego w trybie
ciągłym, należy nacisnąć spust przełącznika do oporu, a
następnie zwolnićgo.
MONTAŻ
UWAGA:
• Przed wykonywaniem jakichkolwiek czynności na
elektronarzędziu należy upewnićsię, czy jest ono
wyłączone i nie podłączone do sieci.
Zakładanie i wyjmowanie wiertła
Rys.2
Przytrzymaćpierścieńi przekręcając tulejęw kierunku
przeciwnym do ruchu wskazówek zegara, otworzyć
uchwyt wiertarski. Umieścićwiertło tak głęboko jak to
możliwe. Przytrzymaćmocno pierścieńi przekręcićtuleję
w kierunku zgodnym z ruchem wskazówek zegara, aby
dokręcićuchwyt.
Aby wyjąć wiertło, przytrzymaćpierścieńi przekręcić
tulejęw kierunku przeciwnym do ruchu wskazówek
zegara.

11
Ogranicznik głębokości wiercenia
Rys.3
Dla elektronarzędzi z ogranicznikiem głębokości
wiercenia
Zamontowaćogranicznik głębokości wiercenia przy
pomocy śruby skrzydełkowej i podkładki. Ustawić
ogranicznik na pożądanągłębokość i dokręcićśrubę
skrzydełkową.
DZIAŁANIE
Wiercenie otworów
Wiercenie w drewnie
Podczas wiercenia w drewnie najlepsze wyniki osiąga
sięwkrętami do drewna ze śrubąprowadzącą. Śruba
prowadząca ułatwia wiercenie dzięki naprowadzeniu
wiertła w obrabiany materiał.
Wiercenie w metalu
Dla uniknięcia ześlizgnięcia sięwiertła przy
rozpoczynaniu wiercenia, napunktowaćmiejsce otworu
przy pomocy punktaka i młotka. Umieścićkońcówkę
wiertła we wgłębieniu i rozpocząć wiercenie.
Stosowaćśrodki smarująco-chłodzące przy wierceniu w
metalu. Wyjątki stanowiążelazo i miedź, które należy
wiercićna sucho.
UWAGA:
• Wywieranie nadmiernego nacisku na narzędzie nie
przyspiesza wiercenia. W praktyce, wywieranie
nadmiernego nacisku przyczynia sięjedynie do
uszkodzenia końcówki wiertła, zmniejszenia
wydajności i skrócenia okresu eksploatacyjnego
narzędzia.
• W momencie przebicia na elektronarzędzie/wiertło
wywierana jest olbrzymia siła skręcająca. Trzymać
elektronarzędzie mocno w momencie, gdy wiertło
jest bliskie przebicia obrabianego materiału.
• Niewielkie obrabiane kawałki materiału zawsze
zamocowywaćw imadle lub podobnym przyrządzie
przytrzymującym.
• Unikaćwiercenia w materiale, w którym mogą
znajdowaćsięgwoździe bądźinne przedmioty,
które mogąspowodowaćzakleszczenie lub
uszkodzenie wiertła.
KONSERWACJA
UWAGA:
• Przed wykonywaniem kontroli i konserwacji należy
sięzawsze upewnić, czy elektronarzędzie jest
wyłączone i nie podłączone do sieci.
• Nie wolno używaćbenzyny, benzenu,
rozpuszczalnika, alkoholu itp. Substancje takie
mogąspowodowaćodbarwienia, odkształcenia lub
pęknięcia.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy, wymiana szczotek
węglowych oraz inne prace konserwacyjne i regulacyjne
powinny byćwykonywane przez Autoryzowane Centra
Serwisowe Makita, wyłącznie przy użyciu części
zamiennych Makita.
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Wiertła

12
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Trăgaciul întrerupătorului
1-2. Buton de blocare
2-1. Manşon
2-2. Inel
3-1. Profundor
3-2. Şaibă
3-3. Şurub fluture
SPECIFICAŢII
Model 6501X
Oţel 6,5 mm
Capacităţi Lemn 9 mm
Turaţia în gol (min-1) 4.500
Lungime totală219 mm
Greutate netă0,9 kg
Clasa de siguranţă /II
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile pot varia în funcţie de ţară.
• Greutatea este specificatăconfom procedurii EPTA-01/2003
ENE032-1
Scopul de utilizare
Aceastămaşine efectueazăoperaţiuni de găurire a
lemnului, metalului şi materialelor plastice.
ENF002-1
Sursăde alimentare
Maşina se va alimenta de la o sursăde curent alternativ
monofazat, cu tensiunea egalăcu cea indicatăpe
plăcuţa de identificare a maşinii. Având dublăizolaţie,
conform cu Standardele Europene, se poate conecta la o
prizăde curent fărăcontacte de împământare.
ENG104-2
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică(LpA) : 77 dB (A)
Eroare (K): 3 dB(A)
Nivelul de zgomot în lucru poate depăşi 80 dB (A).
Purtaţi antifoane.
ENG202-3
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Mod de funcţionare: găurire în metal
Nivel de vibraţii (ah,D): 2,5 m/s2sau mai puюin
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe
o estimare a expunerii în condiţii reale de utilizare
(luând în considerare toate părţile ciclului de
operare, precum timpii în care unealta a fost oprită,
sau a funcţionat în gol, pe lângătimpul de
declanşare).
ENH101-14
Numai pentru ţările europene
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşină de găurit de mare viteză
Modelul nr. / Tipul: 6501X
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
2006/42/EC
Şi este fabricat în conformitate cu următoarele standarde
sau documente standardizate:
EN60745
Documentaţiile tehnice sunt păstrate de reprezentantul
nostru autorizat în Europa care este:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 ianuarie 2009
000230
Tomoyasu Kato
Director
Makita Corporation

13
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor avertizări
şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB001-6
AVERTISMENTE DE SIGURANŢĂ
LA GĂURIRE
1. Utilizaţi mânerele auxiliare, dacăsunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.
2. Ţineţi maşina electricăde suprafeţele de
apucare izolate, la efectuarea unei operaţii în
care accesoriul de tăiere poate intra în contact
cu cabluri ascunse sau cu propriul cordon de
alimentare. Accesoriul de tăiere care intrăîn
contact cu un cablu sub tensiune poate pune sub
tensiune părţile metalice expuse ale maşinii,
putând supune operatorul unui şoc electric.
3. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
4. Ţineţi bine maşina
5. Nu atingeţi piesele în mişcare.
6. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile
7. Nu atingeţi burghiul sau piesa de lucru imediat
dupăoperaţiune; acestea pot fi fierbinţi şi vă
pot cauza arsuri
8. Unele materiale conţin substanţe chimice care
pot fi toxice. Aveţi grijăsănu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi
instrucţiunile de siguranţă ale furnizorului
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
AVERTISMENT:
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
acest produs. FOLOSIREA INCORECTĂsau
nerespectarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătămări
corporale grave.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a o regla sau de
a verifica starea sa de funcţionare.
Acţionarea întrerupătorului
Fig.1
ATENŢIE:
• Înainte de a branşa maşina la reţea, verificaţi dacă
trăgaciul întrerupătorului funcţioneazăcorect şi
dacărevine la poziţia "OFF" (oprit) atunci când este
eliberat.
Pentru a porni maşina, trebuie doar săacţionaţi
întrerupătorul. Eliberaţi întrerupătorul pentru a opri
maşina.
Pentru o funcţionare continuă, apăsaţi întrerupătorul şi
butonul de blocare.
Pentru a opri maşina din poziţia blocată, acţionaţi la
maxim întrerupătorul, apoi eliberaţi-l.
MONTARE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
deconectat-o de la reţea înainte de a efectua vreo
intervenţie asupra maşinii.
Instalarea sau demontarea vârfului de burghiu
Fig.2
Ţineţi inelul şi răsuciţi manşonul în sens antiorar pentru a
deschide fălcile mandrinei. Introduceţi vârful la maxim.
Ţineţi bine inelul şi răsuciţi manşonul în sensul acelor de
ceasornic pentru a strânge mandrina.
Pentru a demonta vârful, ţineţi inelul şi răsuciţi manşonul
în sens antiorar.
Profundorul
Fig.3
Pentru maşinile cu profundor
Instalaţi profundorul cu ajutorul şurubului fluture şi al
şaibei. Reglaţi profundorul la adâncimea dorităşi
strângeţi şurubul de presiune.
FUNCŢIONARE
Găurirea
Găurirea lemnului
Când găuriţi lemnul, obţineţi cele mai bune rezultate cu
burghiele de lemn dotate cu şurub de ghidaj. Şurubul de
ghidaj face ca perforarea săfie mai uşoarătrăgând vârful
în piesa de lucru.
Găurirea metalului
Pentru a evita alunecarea vârfului atunci când începeţi
săperforaţi, faceţi un marcaj cu un dorn de perforat în
punctul unde doriţi săfaceţi gaura. Poziţionaţi vârful pe
marcaj şi începeţi perforarea.

14
Folosiţi un lubrifiant de tăiere atunci când găuriţi metale.
Singurele excepţii sunt fierul şi alama, care trebuie săfie
găurite uscate.
ATENŢIE:
• Aplicarea unei forţe excesive asupra maşinii nu va
grăbi operaţiunea de găurire. De fapt, presiunea
excesivănu va face decât sădeterioreze burghiul,
scăzând preformanţele maşinii şi scurtând durata
de viaţă a acesteia.
• Se exercităo forţă extraordinarăde presiune
asupra maşinii/burghiului în momentul găuririi.
Susţineţi maşina cu fermitate şi aveţi grijăatunci
când burghiul începe săpenetreze piese a de
lucru.
• Piesele mici trebuie săfie fixate cu o menghinăsau
cu un alt dispozitiv similar de fixare.
• Evitaţi găurirea materialelor în care se pot afla cuie
ascunse sau alte elemente care pot cauza ruperea
sau îndoirea burghiului.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a efectua
operaţiuni de verificare sau întreţinere.
• Nu utilizaţi niciodatăgazolină, benzină, diluant,
alcool sau alte substanţe asemănătoare. În caz
contrar, pot rezulta decolorări, deformări sau fisuri.
Pentru a menţine siguranţa şi fiabilitatea maşinii,
reparaţiile, schimbarea şi verificarea periilor de carbon,
precum şi orice alte operaţiuni de întreţinere sau reglare
trebuie săfie efectuate numai la Centrele de service
autorizat Makita, folosindu-se piese de schimb Makita.
ACCESORII
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare
recomandate pentru maşina dumneavoastrăîn
acest manual. Utilizarea oricăror alte accesorii sau
piese auxiliare poate cauza vătămări. Folosiţi
accesoriile pentru operaţiunea pentru care au fost
concepute.
Dacăaveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-văcentrului local
de service Makita.
• Burghiu

15
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
1-1. Schalter
1-2. Blockierungstaste
2-1. Muffe
2-2. Ring
3-1. Tiefenlehre
3-2. Unterlegscheibe
3-3. Flügelschraube
TECHNISCHE DATEN
Modell 6501X
Stahl 6,5 mm
Leistungen Holz 9 mm
Leerlaufdrehzahl (min-1) 4.500
Gesamtlänge 219 mm
Netto-Gewicht 0,9 kg
Sicherheitsklasse /II
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne
Hinweis
• Die technischen Daten können für verschiedene Länder unterschiedlich sein.
• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003
ENE032-1
Verwendungszweck
Dieses Werkzeug ist für das Bohren in Holz, Metall und
Kunststoff bestimmt.
ENF002-1
Speisung
Das Werkzeug darf nur an eine entsprechende Quelle
mit der gleichen Spannung angeschlossen werden, wie
sie auf dem Typenschild aufgeführt wird, und es kann nur
mit Einphasen-Wechselstrom arbeiten. Es besitzt in
Übereinstimmung mit den europäischen Normen eine
Zweifach-Isolierung, aufgrund dessen kann es aus
Steckdosen ohne Erdungsleiter gespeist werden.
ENG104-2
Geräuschpegel
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Schalldruckpegel (LpA): 77 dB (A)
Abweichung (K) : 3 dB(A)
Unter Arbeitsbedingungen kann der Geräuschpegel 80
dB (A) überschreiten.
Verwenden Sie Hilfsmittel für den Gehörschutz.
ENG202-3
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Arbeitsmodus: bohren in Metall
Schwingungsabgabe (ah,D) : 2,5 m/s2oder weniger
Abweichung (K): 1,5 m/s2
ENG901-1
• Die deklarierte Schwingungsbelastung wurde
gemäß der Standardtestmethode gemessen und
kann für den Vergleich von Werkzeugen
untereinander verwendet werden.
• Die deklarierte Schwingungsbelastung kann auch
in einer vorläufigen Bewertung der Gefährdung
verwendet werden.
WARNUNG:
• Die Schwingungsbelastung während der
tatsächlichen Anwendung des Elektrowerkzeugs
kann in Abhängigkeit von der Art und Weise der
Verwendung des Werkzeugs vom deklarierten
Belastungswert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle
Bestandteile des Arbeitsablaufs ein, also zusätzlich
zu den Arbeitszeiten auch Zeiten, in denen das
Werkzeug ausgeschaltet ist oder ohne Last läuft).
ENH101-14
Nur für europäische Länder
EG-Konformitätserklärung
Wir, Makita Corporation als verantwortlicher
Hersteller, erklären, dass die folgenden Geräte der
Marke Makita:
Bezeichnung des Geräts:
Hochgeschwindigkeits-Bohrmaschine
Modelnr./ -typ: 6501X
in Serie gefertigt werden und
den folgenden EG-Richtlininen entspricht:
2006/42/EC
Außerdem werden die Geräte gemäß den folgenden
Standards oder Normen gefertigt:
EN60745
Die technische Dokumentation erfolgt durch unseren
Bevollmächtigten in Europa:
Makita International Europe Ltd,

16
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30. Januar 2009
000230
Tomoyasu Kato
Direktor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und -anweisungen sorgfältig durch. Werden die
Warnungen und Anweisungen ignoriert, besteht die
Gefahr eines Stromschlags, Brands und/oder schweren
Verletzungen.
Bewahren Sie alle Warnhinweise und
Anweisungen zur späteren Referenz gut
auf.
GEB001-6
SICHERHEITSHINWEISE FÜR
DAS BOHREN
1. Verwenden Sie die mit dem Werkzeug
gelieferten Zusatzgriffe. Ein Verlust der Kontrolle
über das Werkzeug kann zu Verletzungen führen.
2. Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie unter
Bedingungen arbeiten, bei denen das
Werkzeug verborgene Verkabelung oder das
eigene Kabel berühren kann. Bei Kontakt des
Trennwerkzeugs mit einem stromführenden Kabel
wird der Strom an die Metallteile des
Elektrowerkzeugs und dadurch an den Bediener
weitergeleitet, und der Bediener erleidet einen
Stromschlag.
3. Achten Sie darauf, dass Sie immer einen
festen Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie
darauf, dass sich unter Ihnen niemand aufhält.
4. Halten Sie das Werkzeug fest in der Hand.
5. Nähern Sie die Hände nicht den sich
drehenden Teilen.
6. Lassen Sie das Werkzeug nicht
unbeaufsichtigt laufen. Arbeiten Sie nur mit
ihm, wenn Sie es in der Hand halten.
7. Berühren Sie unmittelbar nach Arbeitsende
nicht den Bohrer oder das bearbeitete Teil. Sie
können sehr heiß sein und Sie könnten sich
verbrennen.
8. Manche Materialien enthalten Chemikalien, die
giftig sein können. Geben Sie Acht, dass Sie
diese nicht einatmen oder berühren. Lesen Sie
die Material-Sicherheitsblätter des Lieferers.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG:
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann es
zu schweren Verletzungen kommen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Überzeugen Sie sich immer vor dem Einstellen des
Werkzeugs oder der Kontrolle seiner Funktion,
dass es abgeschaltet und der Stecker aus der Dose
gezogen ist.
Einschalten
Abb.1
ACHTUNG:
• Kontrollieren Sie immer vor dem Anschluss des
Werkzeugs in die Steckdose, ob der Schalter richtig
funktioniert und nach dem Loslassen in die
ausgeschaltete Position zurückkehrt.
Wenn Sie das Werkzeug ingangsetzen wollen, muss nur
der Schalter gedrückt werden. Wenn Sie das Werkzeug
abschalten wollen, lassen Sie den Schalter los.
Wenn Sie kontinuierlich arbeiten wollen, drücken Sie den
Schalter und dann die Blockierungstaste.
Wenn Sie das Werkzeug aus dem Blockierungsbetrieb
abschalten wollen, drücken Sie fest den Schalter und
lassen ihn dann los.
MONTAGE
ACHTUNG:
• Ehe Sie am Werkzeug irgendwelche Arbeiten
beginnen, überzeugen Sie sich immer vorher, dass
es abgeschaltet und der Stecker aus der Dose
gezogen ist.
Einsetzen oder Herausnehmen des Bohrers
Abb.2
Halten Sie den Ring und öffnen Sie die
Spannfutterbacken durch Drehen der Muffe in
Gegenuhrzeigerrichtung. Schieben Sie den Bohrer so
weit wie möglich in das Spannfutter. Halten Sie den Ring
fest und ziehen Sie das Spannfutter durch Drehen der

17
Muffe in Uhrzeigerrichtung fest.
Wenn Sie den Bohrer herausnehmen möchten, halten
Sie den Ring und drehen mit der Muffe im
Gegenuhrzeigersinn.
Tiefenlehre
Abb.3
Für Werkzeug mit Tiefenlehre
Montieren Sie die Tiefenlehre auf das Werkzeug mit Hilfe
der Flügelschraube und Unterlegscheibe. Stellen Sie die
Tiefenlehre für die gewünschte Tiefe ein und ziehen Sie
die Flügelschraube fest.
ARBEIT
Bohren
Bohren in Holz
Wenn Sie in Holz bohren, erreichen Sie die besten
Ergebnisse mit der Verwendung von Holzbohrern mit
Führungsschraube. Die Führungsschraube erleichtert
das Bohren dadurch, dass sie den Bohrer in das Holz
hineinzieht.
Bohren in Metall
Um das Verrutschen des Bohrers zum Bohrbeginn zu
vermeiden, schlagen Sie an der geplanten Bohrstelle mit
Hammer und Körner einen Einschlag. Setzen Sie die
Bohrerspitze auf diesen Einschlag auf und beginnen Sie
zu bohren.
Verwenden Sie beim Bohren in Metall Schneidflüssigkeit.
Eine Ausnahme bilden Eisen und Messing, die trocken
gebohrt werden sollen.
ACHTUNG:
• Sie beschleunigen das Bohren nicht durch
übermäßigen Druck auf das Werkzeug. In
Wirklichkeit führt dieser übermäßige Druck nur
zur Beschädigung der Spitze Ihres Bohrers, zur
Verminderung der Wirksamkeit des Werkzeugs
und zur Verkürzung seiner Lebensdauer.
• In dem Augenblick, in dem der Bohrer in das
Material eindringt, wirken auf das Werkzeug und
den Bohrer enorme Kräfte. Halten Sie das
Werkzeug fest und achten Sie darauf, wenn der
Bohrer in das zu bohrende Teil einzudringen
beginnt.
• Spannen Sie kleine Teile immer im Schraubstock
oder in einer ähnlichen Befestigungseinrichtung
ein.
• Bohren Sie nicht in Materialien, bei denen Sie den
Verdacht haben, dass sie Nägel oder andere Dinge
verbergen, welche ein Steckenbleiben oder
Brechen des Bohrers verursachen könnten.
WARTUNG
ACHTUNG:
• Bevor Sie mit der Kontrolle oder Wartung des
Werkzeugs beginnen, überzeugen Sie sich immer,
dass es ausgeschaltet und der Stecker aus der
Steckdose herausgezogen ist.
• Verwenden Sie zum Reinigen niemals Kraftstoffe,
Benzin, Verdünnern, Alkohol oder ähnliches. Dies
kann zu Verfärbungen, Verformungen oder Rissen
führen.
Zur Aufrechterhaltung der SICHERHEIT und
ZUVERLÄSSIGKEIT des Produkts müssen die
Reparaturen, die Kontrolle und der Wechsel der Kohlen
sowie alle Wartungen und Einstellungen von den
autorisierten Servicestellen der Firma Makita und unter
Verwendung der Ersatzteile von Makita durchgeführt
werden.
ZUBEHÖR
ACHTUNG:
• Für Ihr Werkzeug Makita, das in dieser Anleitung
beschrieben ist, empfehlen wir folgende
Zubehörteile und Aufsätze zu verwenden. Bei der
Verwendung anderer Zubehörteile oder Aufsätze
kann die Verletzungsgefahr für Personen drohen.
Die Zubehörteile und Aufsätze dürfen nur für ihre
festgelegten Zwecke verwendet werden.
Wenn Sie nähere Informationen bezüglich dieses
Zubehörs benötigen, wenden Sie sich bitte an Ihre
örtliche Servicestelle der Firma Makita.
• Bohrer

18
MAGYAR (Eredeti útmutató)
Az általános nézet magyarázata
1-1. Kapcsoló kioldógomb
1-2. Zárgomb
2-1. Hüvely
2-2. Gyűrű
3-1. Mélységmérce
3-2. Csavaralátét
3-3. Szárnyascsavar
RÉSZLETES LEÍRÁS
Modell 6501X
Acél 6,5 mm
Teljesítmény Fa 9 mm
Üresjárati sebeség (min-1) 4500
Teljes hossz 219 mm
Tiszta tömeg 0,9 kg
Biztonsági osztály /II
• Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.
• A tulajdonságok országról országra különbözhetnek.
• Súly, az EPTA 01/2003 eljárás szerint
ENE032-1
Szándékozott felhasználás
A szerszám szándékozott felhasználása lyukak fúrása
fába, fémbe és műanyagba.
ENF002-1
Tápegység
A szerszám csak a névtáblán feltüntetett feszültségű,
egyfázisú váltakozófeszültségűhálózathoz
csatlakoztatható. A szerszám az európai szabványok
szerinti kettős szigeteléssel van ellátva, így táplálható
földelővezeték nélküli csatlakozóaljzatból is.
ENG104-2
Zaj
A tipikus A-súlyozású zajszint, a EN60745szerint
meghatározva:
Hangnyomásszint (LpA) : 77 dB (A)
Bizonytalanság (K) : 3 dB(A)
Munka közben a zajszint meghaladhatja a 80 dB (A)
értéket.
Használjon személyi hallásvédelmi segédeszközt.
ENG202-3
Vibráció
A vibráció teljes értéke (háromtengelyû vektorösszeg),
az EN60745 szerint meghatározva:
Működési mód : fúrás fémbe
Vibráció kibocsátás (ah,D) : 2,5 m/s2vagy kevesebb
Bizonytalanság (K): 1,5 m/s2
ENG901-1
• A rezgéskibocsátás értéke a szabványos vizsgálati
eljárásnak megfelelően lett mérve, és segítségével
az elektromos kéziszerszámok összehasonlíthatók
egymással.
• A rezgéskibocsátás értékének segítségével
előzetesen megbecsülhetőa rezgésnek való
kitettség mértéke.
FIGYELMEZTETÉS:
• A szerszám rezgéskibocsátása egy adott
alkalmazásnál eltérhet a megadott értéktől a
használat módjától függően.
• Határozza meg a kezelővédelmét szolgáló
munkavédelmi lépéseket, melyek az adott
munkafeltételek melletti vibrációs hatás becsült
mértékén alapulnak (figyelembe véve a
munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
ENH101-14
Csak európai országokra vonatkozóan
EK Megfelelőségi nyilatkozat
Mi, a Makita Corporation, mint a termék felelős
gyártója kijelentjük, hogy a következőMakita
gép(ek):
Gép megnevezése:
Nagysebességű fúrógép
Típus sz./ Típus: 6501X
sorozatgyártásban készül és
Megfelel a következőEurópai direktíváknak:
2006/42/EC
És gyártása a következőszabványoknak valamint
szabványosított dokumentumoknak megfelelően
történik:
EN60745
A műszaki dokumentáció Európában a következő
hivatalos képviselőnknél található:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia

19
2009. január 30.
000230
Tomoyasu Kato
Igazgató
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPÁN
GEA010-1
A szerszámgépekre vonatkozó
általános biztonsági
figyelmeztetések
FIGYELEM Olvassa el az összes biztonsági
figyelmeztetést és utasítást. Ha nem tartja be a
figyelmeztetéseket és utasításokat, akkor áramütést,
tüzet és/vagy súlyos sérülést okozhat..
Őrizzen meg minden figyelmeztetést és
utasítást a későbbi tájékozódás
érdekében.
GEB001-6
A FÚRÓGÉPPEL KAPCSOLATOS
BIZTONSÁGI
FIGYELMEZTETÉSEK
1. Ha a szerszámhoz mellékelték, használja a
kisegítőfogantyú(ka)t. Az irányítás elvesztése
személyi sérüléshez vezethet.
2. Olyan műveletek végzésekor, ahol a
vágóeszköz rejtett vezetékekkel vagy a saját
kábelével érintkezhet, a szerszámgépet mindig
a szigetelőmarkoló felületeknél fogja. Az
„élő“ vezetékhez érővágóeszköz a szerszám fém
alkatrészeit is „élővé“ teheti, és a kezelőt áramütés
érheti.
3. Mindig bizonyosodjon meg arról hogy
szilárdan áll.
Bizonyosodjon meg arról hogy senki sincs
lent amikor a szerszámot magas helyen
használja.
4. Tartsa a szerszámot szilárdan.
5. Ne nyúljon a forgó részekhez.
6. Ne hagyja a szerszámot bekapcsolva. Csak
kézben tartva használja a szerszámot.
7. Ne érintse meg a fúróhegyet vagy a
munkadarabot közvetlenül a művelet
befejezése után; rendkívül forrók lehetnek és
megégethetik.
8. Némelyik anyag mérgezővegyületet
tartalmazhat. Gondoskodjon a por belélegzése
elleni és érintés elleni védelemről. Kövesse az
anyag szállítójának biztonsági utasításait.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT
FIGYELMEZTETÉS:
NE HAGYJA, hogy a kényelem vagy a termék
(többszöri használatból adódó) mind alaposabb
ismerete váltsa fel az adott termékre vonatkozó
biztonsági előírások szigorú betartását. A
HELYTELEN HASZNÁLAT és a használati
útmutatóban szereplőbiztonsági előírások
megszegése súlyos személyi sérülésekhez vezethet.
MŰKÖDÉSI LEÍRÁS
VIGYÁZAT:
• Mindig bizonyosodjon meg a szerszám kikapcsolt
és a hálózathoz nem csatlakoztatott állapotáról
mielőtt ellenőrzi vagy beállítja azt.
A kapcsoló használata
Fig.1
VIGYÁZAT:
• A szerszám hálózatra csatlakoztatása előtt mindig
ellenőrizze hogy a kapcsoló kioldógombja
megfelelően mozog és visszatér a kikapcsolt (OFF)
állapotba elengedése után.
A szerszám elindításához egyszerűen nyomja meg a
kapcsolót. A megállításához engedje el a kapcsolót.
Folyamatos üzemhez nyomja meg a kapcsolót majd
nyomja be a zárgombot.
A szerszám megállításához zárt kapcsolónál teljesen
nyomja le majd engedje el a kapcsolót.
ÖSSZESZERELÉS
VIGYÁZAT:
• Mindig bizonyosodjon meg a szerszám kikapcsolt
és a hálózathoz nem csatlakoztatott állapotáról
mielőtt bármilyen munkálatot végezne rajta.
A fúróhegy felszerelése vagy eltávolítása.
Fig.2
Tartsa a gyűrűt és forgassa a hüvelyt az óramutató
járásával ellenkezőirányba a tokmány pofáinak
kinyitásához. Helyezze a fúróhegyet a tokmányba olyan
mélyre amennyire lehetséges. Szilárdan tartsa a gyűrűt
és forgassa a hüvelyt az óramutató járásával egyező
irányba a tokmány meghúzásához.
A fúróhegy eltávolításához tartsa a gyűrűt és forgassa a
hüvelyt az óramutató járásával ellenkezőirányba.
Mélységmérce
Fig.3
Mélységmércével ellátott szerszámhoz
Szerelje fel a mélységmércét a szárnyascsavar és az
alátét segítségével. Állítsa be a mércét a kívánt
mélységre és húzza meg a szárnyascsavart.

20
ÜZEMELTETÉS
Fúrás
Fa fúrása
Fa fúrásakor a legjobb eredmények a vezetőheggyel
ellátott fafúrókkal érhetők el. A vezetőhegy könnyebbé
teszi a fúrást mert bevezeti a fúróhegyet a
munkadarabba.
Fém fúrása
A lyuk megkezdésekor a fúróhegy elcsúszásának
meggátolására készítsen bemélyedést pontozó és
kalapács segítségével a fúrni kívánt helyen. Helyezze a
fúró hegyét a bemélyedésre és kezdjen neki a fúrásnak.
Alkalmazzon vágó kenőolajat amikor fémekbe fúr lyukat.
Kivételt csupán az acél és a sárgaréz képeznek,
amelyeket szárazon kell fúrni.
VIGYÁZAT:
• A szerszámra alkalmazott túlságosan nagy nyomás
nem gyorsítja meg a lyuk kifúrását. Valójában a
fölöslegesen nagy nyomás csupán a fúróhegy
sérüléséhez, a szerszám teljesítményének
csökkenéséhez vezet és lerövidíti a szerszám
hasznos élettartamát.
• Óriási forgatóerőfejtődik ki a
szerszámra/fúróhegyre amikor a lyuk áttörik az
anyagon. Tartsa szilárdan a szerszámot és
dolgozzon óvatosan amikor a fúróhegy megkezdi a
munkadarab áttörését.
• Mindig erősítse a kisebb munkadarabokat satuba
vagy hasonló rögzítőberendezésbe.
• Kerülje el az olyan anyagok fúrását amelyekre
gyanakszik hogy rejtett szögeket vagy más testeket
tartalmaznak, amelyek a fúróhegy elgörbülését
vagy törésétokozhatják.
KARBANTARTÁS
VIGYÁZAT:
• Mindig bizonyosodjék meg arról hogy a szerszám
kikapcsolt és a hálózatra nem csatlakoztatott
állapotban van mielőtt a vizsgálatához vagy
karbantartásához kezdene.
• Soha ne használjon gázolajt, benzint, higítót,
alkoholt vagy hasonló anyagokat. Ezek
elszineződést, alakvesztést vagy repedést
okozhatnak.
A termék BIZTONSÁGÁNAK és
MEGBÍZHATÓSÁGÁNAK fenntartásához, a
javításokat, a szénkefék ellenőrzését és cseréjét,
bármilyen egyéb karbantartást vagy beszabályozást a
Makita Autorizált Szervizközpontoknak kell
végrehajtaniuk, mindig Makita pótalkatrászek
használatával.
TARTOZÉKOK
VIGYÁZAT:
• Ezek a tartozékok vagy kellékek ajánlottak az
Önnek ebben a kézikönyvben leírt Makita
szerszámához. Bármely más tartozék vagy kellék
használata személyes veszélyt vagy sérülést
jelenthet. A tartozékot vagy kelléket használja
csupán annak kifejezett rendeltetésére.
Ha bármilyen segítségre vagy további információkra van
szüksége ezekkel a tartozékokkal kapcsolatban, keresse
fel a helyi Makita Szervizközpontot.
• Fúróhegyek
