Makita DHP482 User manual

DHP482
EN Cordless Hammer Driver Drill INSTRUCTION MANUAL 5
SL Akumulatorski udarni vrtalni
vijačnik NAVODILA ZA UPORABO 11
SQ Trapan me bateri me goditje
dhe punto MANUALI I PËRDORIMIT 17
BG Акумулаторна ударна
бормашина
РЪКОВОДСТВО ЗА
ЕКСПЛОАТАЦИЯ 24
HR Baterijska udarna
bušilica-odvijač PRIRUČNIK S UPUTAMA 31
МК Безжична ударна дупчалка УПАТСТВО ЗА УПОТРЕБА 37
SR Бежични ударни
бушилица-одвртач УПУТСТВО ЗА УПОТРЕБУ 44
RO Maşină de găurit şi înşurubat
cu acumulatori MANUAL DE INSTRUCŢIUNI 51
UK Бездротовий дриль з
ударним приводом
ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 58
RU Аккумуляторная ударная
дрель-шуруповерт
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ 65

2
3
1
Fig.1
1
Fig.2
1
2
Fig.3
1
Fig.4
1
Fig.5
1
AA
AB
Fig.6
1
Fig.7
1
2
3
4
Fig.8
2

1
2
3
4
Fig.9
2
3
1
Fig.10
2
1
3
Fig.11
2
1
Fig.12
Fig.13
1
Fig.14
1
Fig.15
1
2
Fig.16
3

1
23
Fig.17
1
Fig.18
2
1
Fig.19
1
2
Fig.20
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DHP482
Drilling capacities Concrete 13 mm
Steel 13 mm
Wood 38 mm
Fastening capacities Wood screw 10 mm x 90 mm
Machine screw M6
No load speed High (2) 0 - 1,900 min-1
Low (1) 0 - 600 min-1
Blows per minute High (2) 0 - 28,500 min-1
Low (1) 0 - 9,000 min-1
Overall length 198 mm
Rated voltage D.C. 18 V
Battery cartridge BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850, BL1830B,
BL1840B, BL1850B, BL1860B
Net weight 1.5 kg 1.8 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsandbatterycartridgemaydifferfromcountrytocountry.
• Weight,withbatterycartridge,accordingtoEPTA-Procedure01/2003
Intended use
Thetoolisintendedforimpactdrillinginbrick,concrete
andstone.Itisalsosuitableforscrewdrivinganddrill-
ing without impact in wood, metal, ceramic and plastic.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN60745:
Sound pressure level (LpA):82dB(A)
Sound power level (LWA):93dB(A)
Uncertainty(K):3dB(A)
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN60745:
Workmode:impactdrillingintoconcrete
Vibrationemission(ah,ID):6.0m/s2
Uncertainty(K):1.5m/s2
Workmode:drillingintometal
Vibrationemission(ah,D):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
beenmeasuredinaccordancewiththestandardtest
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
use of the power tool can differ from the declared
emission value depending on the ways in which the
tool is used.
WARNING: Be sure to identify safety measures
toprotecttheoperatorthatarebasedonanestima-
tion of exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
MakitadeclaresthatthefollowingMachine(s):
DesignationofMachine:CordlessHammerDriverDrill
ModelNo./Type:DHP482
ConformstothefollowingEuropeanDirectives:
2006/42/EC
Theyaremanufacturedinaccordancewiththefollowing
standardorstandardizeddocuments:EN60745
Thetechnicalleinaccordancewith2006/42/ECis
availablefrom:
Makita,Jan-BaptistVinkstraat2,3070,Belgium
30.3.2015
Yasushi Fukaya
Director
Makita,Jan-BaptistVinkstraat2,3070,Belgium

6ENGLISH
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failure to follow the warnings and
instructionsmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless hammer driver drill safety
warnings
1. Wear ear protectors when impact drilling.
Exposuretonoisecancausehearingloss.
2. Use auxiliary handle(s), if supplied with the
tool.Lossofcontrolcancausepersonalinjury.
3.
Hold power tool by insulated gripping sur-
faces, when performing an operation where the
cutting accessory may contact hidden wiring.
Cuttingaccessorycontactinga"live"wiremay
makeexposedmetalpartsofthepowertool"live"
and could give the operator an electric shock.
4. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposedmetalpartsofthepowertool"live"and
could give the operator an electric shock.
5. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
6. Hold the tool rmly.
7. Keep hands away from rotating parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Do not touch the bit or the workpiece immedi-
ately after operation; they may be extremely
hot and could burn your skin.
10. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3)
Do not expose battery cartridge to water or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
agingandlabelingmustbeobserved.
Forpreparationoftheitembeingshipped,consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormaskoffopencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwillalso
void the Makita warranty for the Makita tool and charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).

7ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
notbeinginsertedcorrectly.
Battery protection system
Lithium-ion battery with star marking
►Fig.2: 1. Star marking
Lithium-ionbatterieswithastarmarkingareequipped
withaprotectionsystem.Thissystemautomatically
cutsoffpowertothetooltoextendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
Thetoolisoperatedinamannerthatcausesittodraw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
thatcausedthetooltobecomeoverloaded.Thenturn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
will not operate. In this situation, remove and recharge
thebattery.

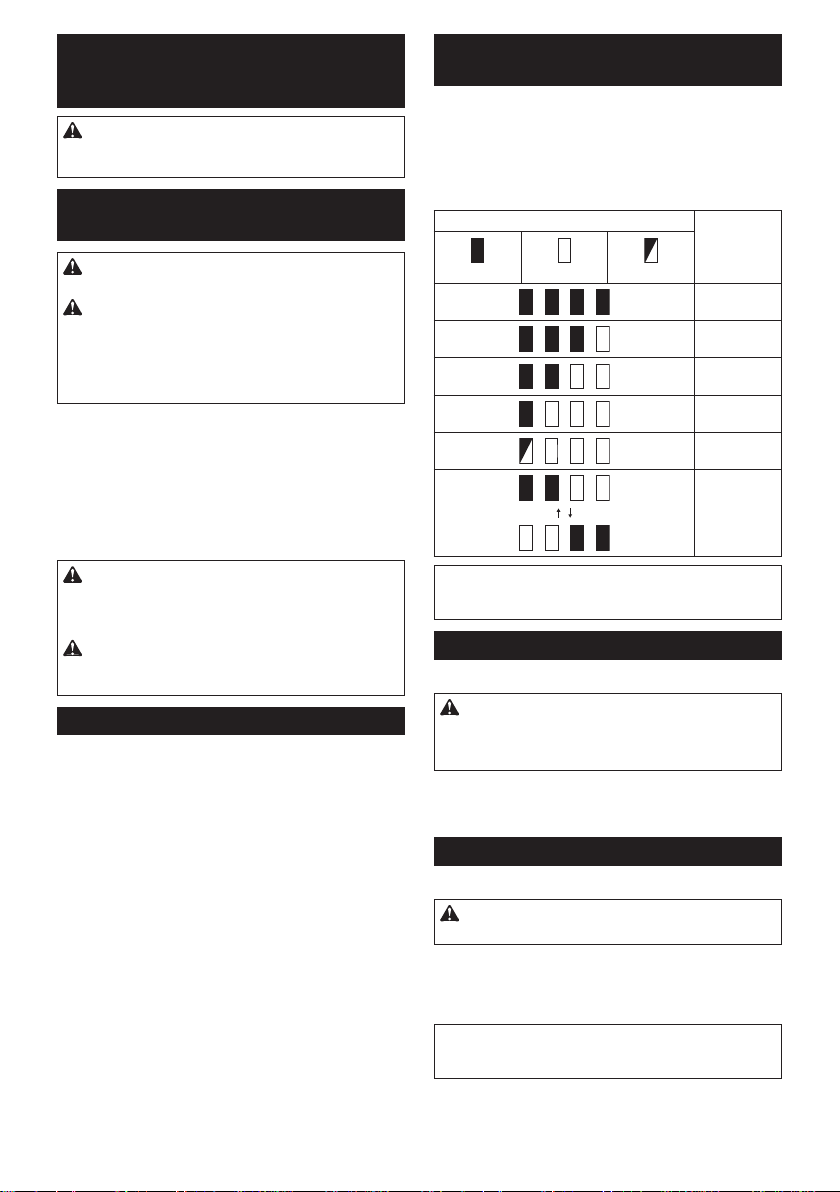

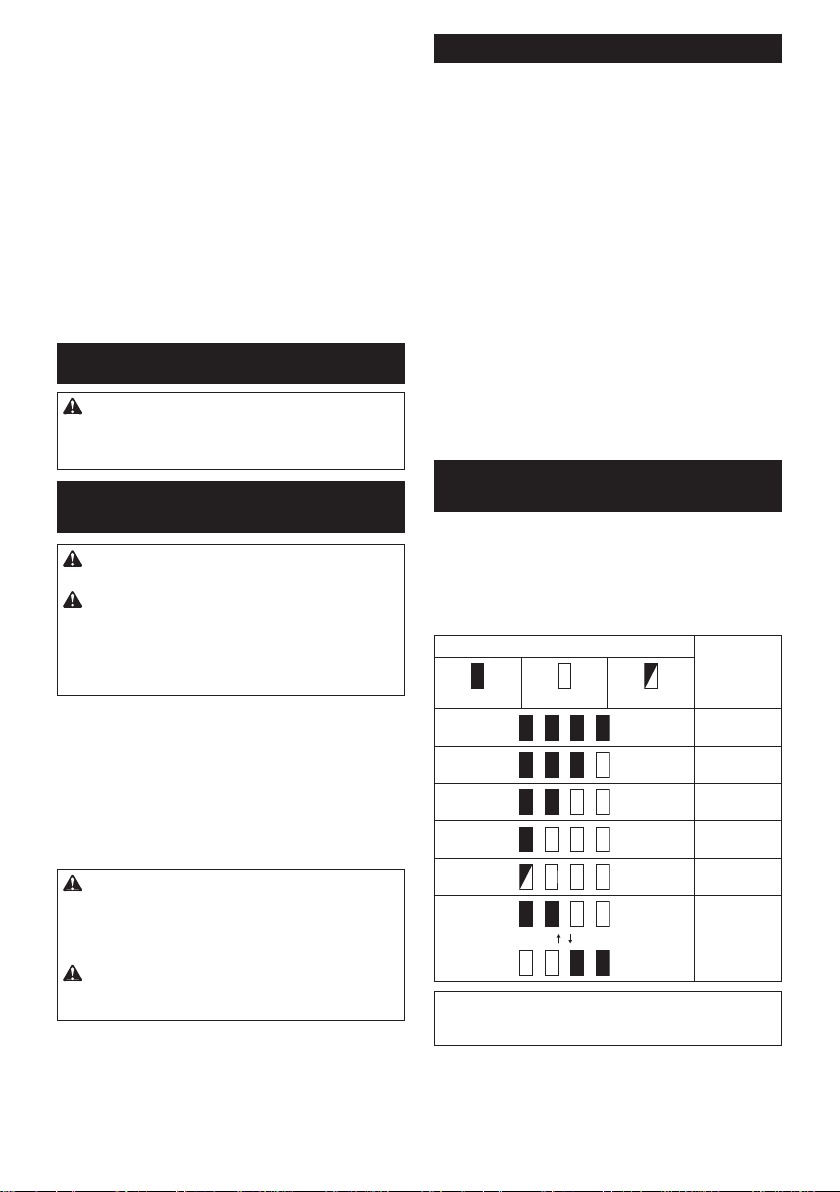

Indicating the remaining battery
capacity
Only for battery cartridges with "B" at the end of the
model number
►Fig.3: 1. Indicator lamps 2.Checkbutton
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for few seconds.
Indicator lamps Remaining
capacity
Lighted Off Blinking
75%to100%
50%to75%
25%to50%
0%to25%
Charge the
battery.
Thebattery
may have
malfunctioned.
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
from the actual capacity.
Switch action
►Fig.4: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.5: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pulltheswitchtriggertolightupthelamp.Thelamp
keepsonlightingwhiletheswitchtriggerisbeingpulled.
Thelampgoesout10-15secondsafterreleasingthe
trigger.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.

8ENGLISH
Reversing switch action
►Fig.6: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
Thistoolhasareversingswitchtochangethedirection
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion,theswitchtriggercannotbepulled.
Speed change
►Fig.7: 1. Speed change lever
CAUTION: Always set the speed change lever
fully to the correct position. If you operate the
tool with the speed change lever positioned halfway
betweenthe"1"sideand"2"side,thetoolmaybe
damaged.
CAUTION: Do not use the speed change lever
while the tool is running.Thetoolmaybedamaged.
Position of
speed
change lever
Speed Torque Applicable
operation
1Low High Heavy load-
ing operation
2High Low Light loading
operation
Tochangethespeed,switchoffthetoolrst.Select
the"2"sideforhighspeedor"1"forlowspeedbuthigh
torque. Be sure that the speed change lever is set to the
correctpositionbeforeoperation.
If the tool speed is coming down extremely during the
operationwith"2",slidethelevertothe"1"andrestart
the operation.
Selecting the action mode
CAUTION: Always set the ring correctly to
your desired mode mark. If you operate the tool
with the ring positioned halfway between the
mode marks, the tool may be damaged.
CAUTION: When you change the position
from " " to other modes, it may be a little dif-
culty to slide the action mode changing ring. In
this case, switch on and run the tool for a second
at the " " position, then stop the tool and slide
the ring to your desired position.
►Fig.8: 1.Actionmodechangingring2.Adjusting
ring 3. Graduation 4.Arrow
Thistoolhasthreeactionmodes.
• Drilling mode (rotation only)
• Hammer drilling mode (rotation with
hammering)
• Screwdriving mode (rotation with clutch)
Selectonemodesuitableforyourwork.Turnthe
action mode changing ring and align the mark that you
selectedwiththearrowonthetoolbody.
Adjusting the fastening torque
►Fig.9: 1.Actionmodechangingring2.Adjusting
ring 3. Graduation 4.Arrow
Thefasteningtorquecanbeadjustedin21stepsby
turningtheadjustingring.Alignthegraduationswith
thearrowonthetoolbody.Youcangettheminimum
fastening torque at 1 and maximum torque at 21.
Before actual operation, drive a trial screw into your
material or a piece of duplicate material to determine
which torque level is required for a particular applica-
tion.Thefollowingshowstheroughguideoftherela-
tionshipbetweenthescrewsizeandgraduation.
Graduation 12345678910 11 12 13 14 15 16 17 18 19 20 21
Machine screw M4 M5 M6
Wood
screw Soft wood (e.g. pine) –ɸ3.5 x 22 ɸ4.1x 38 –
Hard wood
(e.g. lauan) –ɸ3.5 x 22 ɸ4.1x 38 –

9ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing driver bit/
drill bit
Optional accessory
►Fig.10: 1. Sleeve 2. Close 3. Open
Turnthesleevecounterclockwisetoopenthechuck
jaws.Placethedriverbit/drillbitinthechuckasfar
asitwillgo.Turnthesleeveclockwisetotightenthe
chuck.Toremovethedriverbit/drillbit,turnthesleeve
counterclockwise.
Installing hook
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
eithersideandthensecureitwithascrew.Toremove,
loosen the screw and then take it out.
Installing driver bit holder
Optional accessory
►Fig.12: 1.Driverbitholder2.Driverbit
Fitthedriverbitholderintotheprotrusionatthetoolfoot
on either right or left side and secure it with a screw.
Whennotusingthedriverbit,keepitinthedriverbit
holders.Driverbits45mm-longcanbekeptthere.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place. If you can see the
redindicatorontheuppersideofthebutton,itisnot
locked completely. Insert it fully until the red indicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
CAUTION: When the speed comes down
extremely, reduce the load or stop the tool to
avoid the tool damage.
Holdthetoolrmlywithonehandonthegripandthe
otherhandonthebottomofthebatterycartridgeto
control the twisting action.
►Fig.13
Screwdriving operation
CAUTION: Adjust the adjusting ring to the
proper torque level for your work.
CAUTION: Make sure that the driver bit is
inserted straight in the screw head, or the screw
and/or driver bit may be damaged.
First, turn the action mode changing ring so that the
arrowonthetoolbodypointstothemarking.
Placethepointofthedriverbitinthescrewheadand
apply pressure to the tool. Start the tool slowly and then
increase the speed gradually. Release the switch trigger
as soon as the clutch cuts in.
NOTE: When driving wood screw, pre-drill a pilot hole
2/3thediameterofthescrew.Itmakesdrivingeasier
and prevents splitting of the workpiece.
Hammer drilling operation
CAUTION: There is a tremendous and sudden
twisting force exerted on the tool/drill bit at the
time of hole breakthrough, when the hole becomes
clogged with chips and particles, or when striking
reinforcing rods embedded in the concrete.
First, turn the action mode changing ring so that the arrow
onthetoolbodypointstothe marking.Theadjusting
ringcanbealignedinanytorquelevelsforthisoperation.
Besuretouseatungsten-carbidetippeddrillbit.
Positionthedrillbitatthedesiredlocationforthehole,
then pull the switch trigger. Do not force the tool. Light
pressuregivesbestresults.Keepthetoolinposition
and prevent it from slipping away from the hole.
Donotapplymorepressurewhentheholebecomescloggedwith
chips or particles. Instead, run the tool at an idle, then remove the
drillbitpartiallyfromthehole.Byrepeatingthisseveraltimes,the
holewillbecleanedoutandnormaldrillingmayberesumed.
Blow-out bulb
Optional accessory
►Fig.14: 1.Blow-outbulb
Afterdrillingthehole,usetheblow-outbulbtocleanthe
dust out of the hole.
Drilling operation
First,turntheadjustingringsothatthepointerpointsto
the marking.Thenproceedasfollows.
Drilling in wood
Whendrillinginwood,thebestresultsareobtainedwith
wooddrillsequippedwithaguidescrew.Theguidescrew
makesdrillingeasierbypullingthedrillbitintotheworkpiece.
Drilling in metal
Topreventthedrillbitfromslippingwhenstartinga
hole, make an indentation with a center-punch and
hammeratthepointtobedrilled.Placethepointofthe
drillbitintheindentationandstartdrilling.
Useacuttinglubricantwhendrillingmetals.Theexcep-
tionsareironandbrasswhichshouldbedrilleddry.

10 ENGLISH
CAUTION: Pressing excessively on the tool
will not speed up the drilling. In fact, this excessive
pressure will only serve to damage the tip of your drill
bit,decreasethetoolperformanceandshortenthe
service life of the tool.
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece.Thereisatremendousforceexertedon
thetool/drillbitatthetimeofholebreakthrough.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure small workpieces
in a vise or similar hold-down device.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
Replacing carbon brushes
►Fig.15: 1. Limit mark
Checkthecarbonbrushesregularly.
Replace them when they wear down to the limit mark.
Keepthecarbonbrushescleanandfreetoslipinthe
holders.Bothcarbonbrushesshouldbereplacedatthe
sametime.Useonlyidenticalcarbonbrushes.
1. Use a screwdriver to remove two screws then
remove the rear cover.
►Fig.16: 1. Rear cover 2. Screw
2. Raise the arm part of the spring and then place
itintherecessedpartofthehousingwithaslottedbit
screwdriver of slender shaft or the like.
►Fig.17: 1. Recessed part 2. Spring 3.Arm
3. Useplierstoremovethecarbonbrushcapsof
thecarbonbrushes.Takeouttheworncarbonbrushes,
insertthenewonesandreplacethecarbonbrushcaps
in reverse.
►Fig.18: 1.Carbonbrushcap
4. Make sure to place the lead wire in opposite side
of the arm.
►Fig.19: 1. Lead wire 2.Carbonbrushcap
5. Makesurethatthecarbonbrushcapshavetinto
theholesinbrushholderssecurely.
►Fig.20: 1. Hole 2.Carbonbrushcap
6. Reinstall the rear cover and tighten two screws
securely.
7. Insertthebatterycartridgeintothetoolandbreak
inbrushesbyrunningtoolwithnoloadforabout1
minute.
8. Checkthetoolwhilerunningandelectricbrake
operation when releasing the switch trigger. If electric
brakeisnotworkingwell,askMakitaAuthorizedor
Factory Service Centers for repair.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Drillbits
• Driverbits
• Tungsten-carbidetippeddrillbit
• Blow-outbulb
• Driverbitholder
• Hook
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differ from country to country.

11 SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model: DHP482
Vrtalnezmogljivosti Beton 13 mm
Jeklo 13 mm
Les 38 mm
Zateznezmogljivosti Lesnivijak 10 mm x 90 mm
Strojnivijak M6
Hitrostbrezobremenitve Visoka (2) 0 - 1.900 min-1
Nizka (1) 0 - 600 min-1
Udarci na minuto Visoka (2) 0 - 28.500 min-1
Nizka (1) 0 - 9.000 min-1
Celotnadolžina 198 mm
Nazivna napetost D.C. 18 V
Baterijskivložek BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850, BL1830B,
BL1840B, BL1850B, BL1860B
Netoteža 1,5 kg 1,8 kg
• Kernenehnoopravljamoraziskaveinrazvijamosvojeizdelke,selahkotehničnipodatkivtemdokumentu
spremenijobrezobvestila.
• Tehničnipodatkiinbaterijskivložkiselahkorazlikujejogledenadržavouporabeizdelka.
• TežaskupajzbaterijskimvložkomvskladuspostopkomEPTA01/2003
Predvidena uporaba
Orodjejenamenjenozavrtanjevopeko,betonin
kamen.Pravtakojeprimernozavijačenjeinvrtanje
brezudarjanjavles,kovino,keramikoinplastiko.
Hrup
ObičajnaA-ovrednotenaravenhrupavskladuz
EN60745:
Ravenzvočnegatlaka(LpA):82dB(A)
Ravenzvočnemoči(LWA):93dB(A)
Odstopanje(K):3dB(A)
OPOZORILO: Uporabljajte zaščito za sluh.
Vibracije
Skupnevrednostivibracij(vektorskavsotatrehosi)v
skladuzEN60745:
Delovninačin:udarnovrtanjevbeton
Emisijevibracij(ah, ID):6,0m/s2
Odstopanje(K):1,5m/s2
Delovninačin:vrtanjevkovino
Emisijevibracij(ah,D):2,5m/s2alimanj
Odstopanje(K):1,5m/s2
OPOMBA:Navedenavrednostoddajanjavibracij
jebilaizmerjenavskladusstandardnimimetodami
testiranjainselahkouporabljazaprimerjavoorodij.
OPOMBA:Navedenavrednostoddajanjavibra-
cijselahkouporabljatudipripredhodnioceni
izpostavljenosti.
OPOZORILO:Oddajanjevibracijmeddejansko
uporaboelektričnegaorodjaselahkorazlikujeod
navedenevrednostioddajanja,odvisnoodnačina
uporabeorodja.
OPOZORILO:Upravljavecmorazalastnozaš-
čitopoznativarnostneukrepe,kitemeljijonaoceni
izpostavljenostivdejanskihpogojihuporabe(poleg
časaproženjajetrebaupoštevaticelotendelovni
cikel,vključnosčasom,kojeorodjeizklopljeno,in
časom,kodelujevprostemteku).
ES Izjava o skladnosti
Samo za evropske države
DružbaMakitaizjavlja,dasonaslednjiizdelki:
Oznakastroja:Akumulatorskiudarnivrtalnivijačnik
Številka/tipmodela:DHP482
skladniznaslednjimievropskimidirektivami:
2006/42/ES
Izdelanisovskladuznaslednjimstandardomalistan-
dardiziranimidokumenti:EN60745
Tehničnadokumentacijavskladuzdirektivo2006/42/
ESjenavoljonanaslovu:
Makita,Jan-BaptistVinkstraat2,3070,Belgija
30.3.2015
Yasushi Fukaya
Direktor
Makita,Jan-BaptistVinkstraat2,3070,Belgija

12 SLOVENŠČINA
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila. Neupoštevanjeopozorilinnavodil
lahkoprivededoelektričnegaudara,požarain/ali
resnihtelesnihpoškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz„električnoorodje“vopozorilihsenanašanavaše
električnoorodje(skablom)alibaterijskoelektrično
orodje(brezkabla).
Varnostna opozorila za brezžični
udarni vijačnik in vrtalnik
1. Pri udarnem vrtanju nosite zaščito za sluh.
Izpostavljenosthrupulahkopovzročiizgubosluha.
2. Uporabite pomožne ročaje, če so dobavljeni
z orodjem.Izgubanadzoralahkopovzroči
poškodbeoseb.
3. Če obstaja nevarnost, da bi z rezilnim orodjem
prerezali skrito električno napeljavo, držite ele-
ktrično orodje na izoliranih držalnih površinah.
Obstikuzvodnikipodnapetostjodobijonapetost
vsineizoliranikovinskidelielektričnegaorodja,
zaradičesarlahkouporabnikutrpielektričniudar.
4. Če obstaja nevarnost, da bi s pritrjevalnikom
prerezali skrito električno napeljavo, držite ele-
ktrično orodje na izoliranih držalnih površinah.
Obstikuzvodnikipodnapetostjodobijonapetost
vsineizoliranikovinskidelielektričnegaorodja,
zaradičesarlahkopridedoelektričnegaudara.
5. Vedno zagotovite, da imate trden oprijem na
podlagi, kjer stojite. Kadar uporabljate orodje
na višini, se prepričajte, da spodaj ni nikogar.
6. Trdno držite orodje.
7. Ne približujte rok vrtečim se delom.
8. Orodja ne pustite delovati brez nadzora.
Dovoljeno ga je uporabljati samo ročno.
9. Takoj po končani obdelavi se ne dotikajte
nastavka ali obdelovanca; lahko sta zelo vroča
in povzročita opekline kože.
10. Nekateri materiali vsebujejo kemikalije, ki so
lahko strupene. Bodite previdni in preprečite
vdihavanje prahu in stik s kožo. Upoštevajte
varnostne podatke dobavitelja materiala.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udob-
nejšega dela ali znanja o uporabi izdelka (prido-
bljenega z večkratno uporabo) opustili strogo
upoštevanje varnostnih zahtev v okviru pravilne
uporabe orodja. ZLORABA ali neupoštevanje var-
nostnih zahtev v teh navodilih za uporabo lahko
povzroči resne telesne poškodbe.
Pomembna varnostna navodila za
akumulatorsko baterijo
1. Pred uporabo baterijskega vložka preberite
vsa navodila in opozorilne oznake na (1) pol-
nilniku akumulatorja, (2) akumulatorju in (3)
izdelku, ki uporablja akumulator.
2. Ne razstavljajte baterijskega vložka.
3. Če se je čas delovanja občutno skrajšal, takoj
prenehajte uporabljati orodje. V nasprotnem
primeru lahko pride do pregretja, morebitnih
opeklin in celo eksplozije.
4. Če pride elektrolit v stik z očmi, jih sperite s
čisto vodo in takoj poiščite zdravniško pomoč.
Posledica je lahko izguba vida.
5. Ne povzročite kratkega stika baterijskega
vložka:
(1) Ne dotikajte se priključkov s kakršnim
koli prevodnim materialom.
(2) Izogibajte se shranjevanju baterijskega
vložka v vsebniku z drugimi kovinskimi
predmeti kot so žeblji, kovanci itn.
(3) Ne izpostavljajte baterijskega vložka vodi
ali dežju.
Kratek stik akumulatorja lahko povzroči velik
električni tok, pregrevanje, morebitne opekline
in celo okvaro.
6. Ne shranjujte orodja in baterijskega vložka
na mestih, kjer lahko temperatura doseže ali
preseže 50 °C.
7. Ne sežigajte baterijskega vložka, tudi če je
hudo poškodovan ali v celoti izpraznjen.
Baterijski vložek lahko v ognju eksplodira.
8. Poskrbite, da akumulator ne bo izpostavljen
padcem ali udarcem.
9. Ne uporabljajte poškodovanih akumulatorjev.
10. Priložene litij-ionske baterije ustrezajo zahte-
vam zakonodaje v zvezi z nevarnim blagom.
Zakomercialneprevoze,npr.tiste,kijihopravljajo
tretjestrankeincarinskiposredniki,jetrebaupo-
števatiposebnezahtevevzvezizembalažoin
označevanjem.
Med postopkom priprave na odpremo izdelka se
jetrebaposvetovatisstrokovnjakomzanevarne
snovi.Pritemupoštevajtetudipodrobnejšenacio-
nalne predpise.
Odprtestikeoblepitezlepilnimtrakomalijihdru-
gačezaščitite,baterijopazapakirajtetako,dasev
embalažinemorepremikati.
11. Upoštevajte lokalne uredbe glede odlaganja
akumulatorja.
SHRANITE TA NAVODILA.
POZOR: Uporabljajte le originalne baterije
Makita.ČeuporabljateneoriginalnebaterijeMakita
alibaterije,kisobilespremenjene,lahkopridedo
eksplozijebaterijeinposledičnodopožara,telesnih
poškodbalimaterialneškode.Stakšnouporabo
bostetudirazveljaviligarancijoMakitazaorodjein
polnilnik Makita.

13 SLOVENŠČINA
Nasveti za ohranjanje največje
zmogljivosti akumulatorja
1. Napolnite baterijski vložek, preden se v celoti
izprazni. Ko opazite, da ima orodje manjšo
moč, vedno ustavite delovanje orodja in napol-
nite baterijski vložek.
2. Nikoli znova ne polnite popolnoma napol-
njenega baterijskega vložka. Prenapolnjenje
skrajša življenjsko dobo akumulatorja.
3. Baterijski vložek s sobno temperaturo pol-
nite pri temperaturi okolja od 10 °C do 40 °C.
Počakajte, da se vroč baterijski vložek pred
polnjenjem ohladi.
4. Če baterijskega vložka ne uporabljate dalj časa
(več kot 6 mesecev), ga napolnite.
OPIS DELOVANJA
POZOR: Pred nastavljanjem ali preizkusom
delovanja orodja se prepričajte, ali je orodje
izključeno in ali je akumulatorska baterija
odstranjena.
Nameščanje ali odstranjevanje
akumulatorske baterije
POZOR: Vedno izklopite orodje, preden name-
stite ali odstranite akumulatorsko baterijo.
POZOR: Kadar nameščate ali odstranjujete
akumulatorsko baterijo, trdno držite orodje in
akumulatorsko baterijo.Čeorodjainakumulatorske
baterijenedržitetrdno,selahkozgodi,davamzdr-
snetaizrok,posledicapajelahkopoškodbaorodjain
akumulatorskebaterijetertelesnapoškodba.
►Sl.1: 1.Rdečiindikator2.Gumb3.Baterijskivložek
Čeželiteodstranitiakumulatorskobaterijo,jopotisnite
izorodja,pritempapomikajtegumbnasprednjistrani
vložka.
Akumulatorskobaterijovstavitetako,daporavnate
jezičeknabaterijizutoromnaohišjuinjopotisnetev
ležišče.Potisnitejodokonca,dasezaskoči.Čejerdeči
indikatornazgornjistranigumbaviden,pomeni,da
baterijaniustreznozaklenjena.
POZOR: Vedno namestite akumulatorsko
baterijo tako, da rdeči indikator ni več viden.Če
teganeupoštevate,lahkobaterijanepričakovano
padeizorodjainpoškodujevasaliosebevneposre-
dnibližini.
POZOR: Ne nameščajte akumulatorske bate-
rije s silo.Česeakumulatorskabaterijanezaskoči
zlahka,nipravilnovstavljena.
Sistem za zaščito akumulatorja
Litij-ionski akumulatorji z oznako zvezde
►Sl.2: 1. Oznaka zvezde
Litij-ionskiakumulatorjizoznakozvezdesoopremljeni
zzaščitnimsistemom.Sistemsamodejnoprekine
napajanjeorodja,dasepodaljšaživljenjskadoba
akumulatorja.
Orodjesebosamodejnozaustavilomeddelovanjem,
čestaorodjein/aliakumulatorzamenjanapodnasle-
dnjimipogoji:
Preobremenjeno:
Orodjedelujenanačin,zaradikateregaprihajado
neobičajnovisokegatoka.
Vtemprimeruizklopiteorodjeinprenehajteizvajati
delo,kijepovzročilopreobremenitevorodja.Natovklo-
piteorodjeingaznovazaženite.
Česeorodjenevklopi,jeakumulatorpregret.Vtem
primerupustite,daseakumulatorohladi,predenorodje
znova vklopite.
Nizka napetost akumulatorja:
Napolnjenostakumulatorjajeprenizka,zatoorodje
nedeluje.Vtemprimeruodstraniteinnapolnite
akumulator.
Prikazuje preostalo raven
napolnjenosti akumulatorja
Samo za baterijske vložke z znakom „B“ na koncu
številke modela
►Sl.3: 1.Indikatorskelučke2.Gumbzapreverjanje
Pritisnitegumbzapreverjanjenabaterijskemvložku,
dapreveriteravennapolnjenostiakumulatorja.
Indikatorskelučkenakratkozasvetijo.
Indikatorske lučke Prikaz pre-
ostale ravni
napolnjenosti
Sveti Ne sveti Utripa
od75%do
100%
od50%do
75%
od25%do
50%
od0%do
25%
Napolnite
akumulator.
Akumulator
jemorda
okvarjen.
OPOMBA:Odvisnoodpogojevuporabeinokoljske
temperatureseoznačbalahkonekolikorazlikujeod
dejanskenapolnjenosti.

14 SLOVENŠČINA
Delovanje stikala
►Sl.4: 1.Sprožilnostikalo
POZOR: Preden vstavite akumulatorsko baterijo v
orodje, se vedno prepričajte, da stikalo deluje brezhibno
in se vrača v položaj za izklop (OFF), ko ga spustite.
Zazagonorodjapovlecitesprožilnostikalo.Hitrost
orodjasepovečazapovečanitlaknasprožilnemsti-
kalu. Za izklop spustite stikalo.
Vklop sprednje lučke
►Sl.5: 1.Lučka
POZOR: Ne glejte neposredno v lučko ali vir
svetlobe.
Zavklopsvetilkepritisnitesprožilnostikalo.Lučkasveti,
doklerjepritisnjenosprožilnostikalo.Lučkaugasne10-
15sekundzatem,kospustitesprožilnostikalo.
OPOMBA:Uporabitesuhokrpo,daobrišeteumaza-
nijozlečelučke.Pazite,daneopraskatesteklalučke,
kerpraskeobčutnozmanjšajosvetilnost.
Stikalo za preklop smeri vrtenja
►Sl.6: 1.Ročicazapreklopsmerivrtenja
POZOR: Pred obratovanjem vedno preverite smer vrtenja.
POZOR: Stikalo za spreminjanje smeri vrtenja upo-
rabite šele, ko se stroj popolnoma ustavi.Česmervrtenja
spremenite,predensestrojustavi,setalahkopoškoduje.
POZOR: Ko orodja ne uporabljate, vedno poti-
snite preklopno stikalo v nevtralen položaj.
Toorodjejeopremljenospreklopnikomzaspremembo
smerivrtenja.Ročicopreklopnikasmerivrtenjapritisnite
vsmeriAzavrtenjevsmeriurnegakazalcainvsmeriB
zavrtenjevobratnismeriurnegakazalca.
Kojepreklopnostikalovnevtralnempoložaju,seglav-
nega stikala ne da premakniti.
Spreminjanje hitrosti
►Sl.7: 1.Ročicazaspreminjanjehitrosti
POZOR: Ročico za spreminjanje hitrosti
vedno potisnite do konca v pravilen položaj.Če
vklopiteorodje,medtemkojeročicazaspremembo
hitrostivvmesnempoložajumedoznakama„1“in„2“,
lahkopridedookvareorodja.
POZOR: Ročice za spreminjanje hitrosti ne premi-
kajte med delovanjem orodja.Orodjeselahkopoškoduje.
Položaj
ročice
za spreminja-
nje hitrosti
Hitrost Navor Namenska
uporaba
1Nizka Visoka Uporaba
pritežji
obremenitvi
2Visoka Nizka Uporaba
prilažji
obremenitvi
Čeželitespremenitihitrost,najprejizklopiteorodje.
Izberite„2“zavisokohitrostali„1“zanizkohitrost,ven-
darzvisokimnavorom.Predobratovanjempreverite,ali
jeročicazaspreminjanjehitrostivrtenjanastavljenav
pravilenpoložaj.
Česehitrostorodjameddelovanjemnastopnji„2“
izjemnozmanjša,premakniteročicona„1“inznova
začnitezdelom.
Izbira načina delovanja
POZOR: Preklopni obroč vedno pravilno nastavite v
izbrani položaj. Če bo preklopni obroč med delovanjem v vmes-
nem položaju med oznakama, lahko pride do okvare orodja.
POZOR: Kadar spremenite položaj iz „ “ v
druge načine, bo mogoče težko premakniti preklopni
obroč za način delovanja. V tem primeru vklopite
orodje in ga nekaj časa pustite v položaju „ “, nato
ustavite orodje in premaknite obroč v želeni položaj.
►Sl.8: 1.Obročzaspremembonačinadelovanja
2.Nastavitveniobroč3.Stopnja4.Puščica
Toorodjedelujenatrinačine.
• Vrtanje(samovrtenje)
• Udarnovrtanje(vrtenjezudarnimvijačenjem)
• Vijačenje(vrtenjessklopko)
Izberitenačin,kijeprimerenzavašeopravilo.Zavrtite
obročzaspremembonačinadelovanjainporavnajte
izbranooznakospuščiconaohišjuorodja.
Nastavitev zateznega momenta
►Sl.9: 1.Obročzaspremembonačinadelovanja
2.Nastavitveniobroč3.Stopnja4.Puščica
Zateznimomentlahkoznastavitvenimobročemnasta-
vitena21stopenj.Poravnajtestopnjespuščicona
ohišjuorodja.Najmanjšizateznimomentjepristopnji1,
največjipapristopnji21.
Preddejanskouporaboprivijteposkusnivijakvmaterialaliv
podobenkos,daugotovite,katerizateznimomentjepotre-
benzadoločenouporabo.Vnadaljevanjusipoglejteokvirni
vodnikrazmerjamedvelikostjovijakainstopnjoprivijanja.
Stopnja 12345678910 11 12 13 14 15 16 17 18 19 20 21
Strojnivijak M4 M5 M6
Lesnivijak Mehak
les (npr.
borovec)
–ɸ3,5 x 22 ɸ4,1 x 38 –
Trdles
(npr. lauan) –ɸ3,5 x 22 ɸ4,1 x 38 –

15 SLOVENŠČINA
MONTAŽA
POZOR: Pred vsako izvedbo dela na orodju se
prepričajte, da je le to izključeno in da je akumula-
torska baterija odstranjena.
Vstavljanje in odstranjevanje
vijačnih/vrtalnih nastavkov
Dodatna oprema
►Sl.10: 1.Zaporniobroč2.Zapiranje3.Odpiranje
Razpritečeljustivpenjalneglavetako,dazaporniobroč
zavrtite v nasprotni smeri urnega kazalca. Vstavite
vijačni/vrtalninastavekvvpenjalnoglavoingapotisnite
dokonca.Zategnitevpenjalnoglavotako,dazaporni
obročzavrtitevsmeriurnegakazalca.Vijačni/vrtalni
nastavekodstranitetako,obrnetezaporniobročv
nasprotni smeri urnega kazalca.
Nameščanje kavlja
►Sl.11: 1.Vdolbina2.Kavelj3.Vijak
Kaveljjepriročenpripomočekzazačasnoobešanje
stroja.Namestitegalahkonakaterokolistranstroja.
Kaveljvstavitevutornalevialidesnistraniohišjastroja
ingaprivijtezvijakom.Odstranitegatako,daodvijete
vijakingaizvlečete.
Nameščanje držala vijačnih
nastavkov
Dodatna oprema
►Sl.12: 1.Držalovijačnihnastavkov2.Vijačni
nastavek
Namestitedržalovijačnihnastavkovvzarezona
podstavkuorodjanadesnoalilevostraningapritrdite
zvijakom.
Kadarneuporabljatevijačneganastavka,gahranitev
držaluvijačnihnastavkov.Držaloomogočashranjeva-
njevijačnihnastavkovdolžine45mm.
UPRAVLJANJE
POZOR: Akumulatorsko baterijo vedno vsta-
vite do konca, tako da se zaskoči.Čejenazgornji
stranigumbavidenrdečindikator,pomeni,dabaterija
niustreznozaskočena.Vstavitejodokonca,takoda
rdečegaindikatorjanimogočevideti.Vnasprotnem
primeruselahkoakumulatorskabaterijasnamez
orodjainpoškodujevasaliosebevneposrednibližini.
POZOR: Če se hitrost močno zniža, zmanj-
šajte obremenitev ali ustavite orodje, da prepre-
čite poškodbo orodja.
Orodjetrdnodržitezenorokonaročajuinzdrugoob
vznožjuakumulatorskebaterije,dalahkonadzorujete
zvijanje.
►Sl.13
Vijačenje
POZOR: Nastavitveni obroč nastavite na
ustrezen zatezni moment.
POZOR: Pazite, da bo vijačni nastavek vsta-
vljen naravnost v glavo vijaka. V nasprotnem
primeru se vijak in/ali vijačni nastavek lahko
poškodujeta.
Najprejzavrtitepreklopniobročzaizbironačinadelova-
njatako,dabopuščicaobrnjenaprotioznaki.
Postavitekonicovijačneganastavkavglavovijaka
inpritisnitenaorodje.Počasizaženiteorodjeinnato
postopnopovečujtehitrost.Kosevklopizdrsnasklo-
pka, spustite stikalo za vklop.
OPOMBA:Kadarprivijatelesnivijak,najprejizvrtajte
vodilnoluknjospremerom2/3vijaka.Stemboste
olajšalivijačenjeinpreprečilirazcepobdelovanca.
Udarno vrtanje
POZOR: Po prevrtanju izvrtine, zamašene
z lesnimi odrezki in odkruški ali ob stiku vrtal-
nega nastavka z železnimi palicami v armiranem
betonu, delujejo na orodje/vrtalni nastavek izje-
mno visoke in nenadne sile.
Najprejzavrtitepreklopniobročzaizbironačinadelo-
vanjatako,dabopuščicaobrnjenaprotioznaki.
Priudarnemvrtanjujevseeno,vkaterempoložajuje
nastavitveniobročzavrtilnimoment.
Uporabljajtevrtalninastavekskonicoizkarbidnetrdine.
Vrtalninastavekpostavitenaželenomestovrtanjain
pritisnitestikalozavklop.Neuporabljajtečezmernesile.
Zzmernosilobostedoseglinajboljšerezultate.Držite
orodjenamestu,davrtalninastaveknezdrsneizvrtine.
Česeizvrtinazamašizodkruškialiodrezki,nepove-
čujtepritiska.Vtemprimerurajepustiteorodjedelovati
brezobremenitve,natopanastavekpostopomaodstra-
niteizvrtine.Sponavljanjempostopkalahkoočistite
izvrtinoinnadaljujeteobičajnovrtanje.
Izpihovalna pipeta
Dodatna oprema
►Sl.14: 1. Izpihovalna pipeta
Koizvrtatevrtino,uporabiteizpihovalnopipeto,daiznje
očistiteprah.
Vrtanje
Najprejzavrtitenastavitveniobročtako,dabokazalec
obrnjenprotioznaki .Natonadaljujte,kotjeopisano
vnadaljevanju.
Vrtanje v les
Privrtanjuvlesdosežetenajboljšerezultatezlesnimi
svedri,kisoopremljeniscentrirnokonico.Centrirna
konicaolajšavrtanje,sajpospešiprodiranjevrtalnega
nastavka v les.

16 SLOVENŠČINA
Vrtanje v kovino
Privrtanjuvkovineuporabitetočkalo,skaterimsi
označitetočkovrtanjaintakopreprečitezdrsvrtalnega
nastavkaobzačetkuvrtanja.Postavitekonicovrtalnega
nastavkavvdolbinoinzačnitevrtati.
Kadarvrtatevkovino,uporabitemazivozarezanje.Pri
vrtanjuvželezoinmedeninomazivonipotrebno.
POZOR: Čezmerno pritiskanje na orodje ne bo
pospešilo napredovanja nastavka med vrtanjem.
Nasprotno,sčezmernimpritiskanjemsepoškoduje
konicavrtalneganastavka,karzmanjšaučinkovitost
delovanjaterskrajšaživljenjskodoboorodja.
POZOR: Trdno držite orodje in bodite pre-
vidni, ko začne vrtalni nastavek prebijati obdelo-
vanca.Poprevrtanjumaterialadelujejonaorodjeoz.
vrtalninastavekizjemnovisokesile.
POZOR: Zagozdeni vrtalni nastavek lahko
enostavno odstranite, tako da nastavite stikalo za
spremembo smeri v položaj za vrtenje v obratno
smer. Vseeno pa lahko orodje nenadoma sune
nazaj, če ga ne držite trdno.
POZOR: Majhne obdelovance vedno vpnite v
primež ali jih pritrdite v vijačno spono.
POZOR: Če orodje neprekinjeno deluje, dok-
ler se akumulatorska baterija ne izprazni, pustite
orodje mirovati 15 minut in šele nato nadaljujte z
novo baterijo.
VZDRŽEVANJE
POZOR: Preden se lotite pregledovanja ali
vzdrževanja orodja, se vedno prepričajte, da
je orodje izklopljeno in akumulatorska baterija
odstranjena.
OBVESTILO: Nikoli ne uporabljajte bencina,
razredčila, alkohola ali podobnega sredstva. V
tem primeru se lahko orodje razbarva ali defor-
mira oziroma lahko nastanejo razpoke.
Menjava karbonskih krtačk
►Sl.15: 1.Mejnaoznačba
Karbonskikrtačkipreverjajteredno.
Kostaobrabljenidomejneoznačbe,juzamenjajte.
Karbonskikrtačkimoratabitičisti,dalahkoneovirano
zdrsnetavdržali.Zamenjajteobekarbonskikrtački
naenkrat.Uporabljajteleenakikarbonskikrtački.
1.Zizvijačemodvijtevijaka,natoodstranitezadnji
pokrov.
►Sl.16: 1.Zadnjipokrov2.Vijak
2.
Privzdigniteročicovzmetiinjozozkimnavadnimizvija-
čemalipodobnimtankimpripomočkomvstavitevutorvohišju.
►Sl.17: 1.Ugreznjenidel2. Vzmet 3. Roka
3.Skleščamiodstranitepokrovakarbonskihkrtačk.
Odstraniteizrabljenikrtački,vstavitenoviinnazaj
namestitepokrovavobratnemvrstnemredu.
►Sl.18: 1.Pokrovkarbonskekrtačke
4. Prepričajtese,alistenamestilivodilnožicona
nasprotnostranročice.
►Sl.19: 1.Vodilnažica2.Pokrovkarbonskekrtačke
5. Preverite,alisepokrovikarbonskihkrtačktrdno
prilegajovodprtinedržalazakrtačke.
►Sl.20: 1.Luknja2.Pokrovkarbonskekrtačke
6. Znovanamestitezadnjipokrovingatrdnopritrdite
zvijakoma.
7. Kozamenjatekrtački,vstaviteakumulatorsko
baterijovorodjeinpustitekrtačkidelovatibrezobreme-
nitvepribližno1minuto.
8. Meddelovanjempreveriteorodjeindelovanje
električnezavore,kosprostitesprožilnostikalo.Čeele-
ktričnazavoranedelujepravilno,seobrnitenapoobla-
ščenialitovarniškiservisnicenterMakitazapopravilo.
VARNOinZANESLJIVOdelovanjetegaizdelkabo
zagotovljenole,čebostepopravila,vzdrževanjein
nastavitveprepustilipooblaščenemuservisuzaorodja
Makitaalitovarniškemuosebju,kivgrajujeizključno
originalne nadomestne dele.
DODATNA OPREMA
POZOR: Ta dodatni pribor ali pripomočki so
predvideni za uporabo z orodjem Makita, ki je
opisano v teh navodilih za uporabo.Priuporabi
drugegapriboraalipripomočkovobstajanevarnost
telesnihpoškodb.Dodatnipriboralipripomočke
uporabljajtesamozanavedeninamen.
Zavečinformacijododatniopremiseobrnitenanaj-
bližjipooblaščeniserviszaorodjaMakita.
• Vrtalni nastavki
• Vijačninastavki
• Vrtalninastavekskonicoizkarbidnetrdine
• Izpihovalna pipeta
• Držalovijačnihnastavkov
• Kavelj
• Originalna akumulator in polnilnik Makita
OPOMBA: Nekateri predmeti na seznamu so lahko
priloženiorodjukotstandardnadodatnaoprema.
Lahkoserazlikujejooddržavedodržave.

17 ALBANIAN
ALBANIAN (Udhëzimet origjinale)
SPECIFIKIMET
Modeli: DHP482
Kapacitetet e shpimit Beton 13 mm
Çelik 13 mm
Dru 38 mm
Kapacitetet shtrënguese Vidë druri 10 mm x 90 mm
Vidë makinerie M6
Shpejtësiapangarkesë Elartë(2) 0 - 1 900 min-1
Eulët(1) 0 - 600 min-1
Goditjenëminutë Elartë(2) 0 - 28 500 min-1
Eulët(1) 0 - 9 000 min-1
Gjatësiatotale 198 mm
Tensioninominal D.C. 18 V
Kutiaebaterisë BL1815N, BL1820, BL1820B BL1830, BL1840, BL1850, BL1830B,
BL1840B, BL1850B, BL1860B
Peshaneto 1,5 kg 1,8 kg
• Përshkaktëprogramittonëtëvazhdueshëmtëkërkim-zhvillimit,specikimetqëjepenkëtumundtë
ndryshojnëpadhënënjoftim.
• Specikimetdhekutiaebaterisëmundtëndryshojnësipasshtetit.
• Pesha,mekutinëebaterisë,sipasProcedurësEPTA01/2003
Përdorimi i synuar
Pajisjaështësynuarpërshpimemegoditjenëtullë,
betondhegur.Ajoështëgjithashtuepërshtatshme
përvidhosjenevidavedheshpiminpagoditjenëdru,
metal, qeramikë dhe plastikë.
Zhurma
NivelitipikizhurmësA,imatursipasEN60745:
Niveli i presionit të zhurmës (LpA):82dB(A)
Niveli i fuqisë së zhurmës (LWA):93dB(A)
Pasiguria(K):3dB(A)
PARALAJMËRIM: Mbani mbrojtëse për
veshët.
Dridhja
Vleratotaleedridhjeve(shumaevektoritmetreakse)
përcaktohetsipasEN60745:
Regjimiipunës:shpimimegoditjenëbeton
Emetimiidridhjeve(ah,ID):6,0m/s2
Pasiguria(K):1,5m/s2
Regjimiipunës:shpiminëmetal
Emetimiidridhjeve(ah,D):2,5m/s2ose më pak
Pasiguria(K):1,5m/s2
SHËNIM:Vleraedeklaruareemetimevetëdridhjeve
është matur sipas metodës standarde të testimit dhe
mundtëpërdoretpërtëkrahasuarnjëvegëlmenjë
tjetër.
SHËNIM:Vleraedeklaruareemetimevetëdridhjeve
mundtëpërdoretpërnjëvlerësimparapraktë
ekspozimit.
PARALAJMËRIM:Emetimetedridhjeve
gjatëpërdorimitaktualtëveglëselektrikemundtë
ndryshojnëngavleratedeklaruaratëemetimevenë
varësi të mënyrave sesi përdoret vegla.
PARALAJMËRIM: Vërtetoni që masat e
sigurisëpërmbrojtjenepërdoruesitbazohennë
vlerësimineekspozimitndajkushteveaktualetë
përdorimit(dukemarrëparasyshtëgjithapjesëte
ciklittëfunksionimitsiatokurpajisjaështëekurdhe
punon pa prerë ashtu edhe kohën e përdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
Makitadeklaronqëmakineria(të)emëposhtme:
Emërtimiimakinerisë:Trapanmebaterimegoditjedhe
punto
Nr.imodelit/Lloji:DHP482
PajtohetmeDirektivënEvropianetëmëposhtme:
2006/42/KE
Atojanëprodhuarkonformstandarditosedokumenteve
tëstandardizuarasivijon:EN60745
Skedariteknikkonformdirektivës2006/42/KE
disponohetnga:
Makita,Jan-BaptistVinkstraat2,3070,Belgjikë
30.3.2015
Yasushi Fukaya
Drejtor
Makita,Jan-BaptistVinkstraat2,3070,Belgjikë

18 ALBANIAN
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet dhe udhëzimet për sigurinë.
Mosndjekjaeparalajmërimevedheudhëzimeve
mundtërezultojënëgoditjeelektrike,zjarrdhe/ose
lëndim serioz.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi“vegëlelektrike”nëparalajmërimeireferohet
veglës elektrike që përdoret e lidhur në prizë (me
kordon)oseveglëssëpërdorurmebateri(pakordon).
Paralajmërime sigurie për trapanin
goditës me bateri
1. Mbani mbrojtëse për veshët gjatë shpimit
me goditje.Ekspozimindajzhurmësmundtë
shkaktojëhumbjenedëgjimit.
2. Përdorni dorezën(at) ndihmëse nëse jepen
bashkë me pajisjen.Humbjaekontrollitmundtë
shkaktojëdëmtimepersonale.
3. Mbajeni pajisjen elektrike te sipërfaqet e
izoluara kur të jeni duke kryer një veprim në të
cilin aksesori prerës mund të kontaktojë me
tela të fshehur.Nëseaksesoriprerëspreknjë
telmerrymë,atëherëpjesëtmetaliketëveglës
elektrikeelektrizohendhemundt‘ishkaktojnë
përdoruesitgoditjeelektrike.
4. Mbajeni pajisjen elektrike te sipërfaqet
e izoluara kapëse kur të jeni duke kryer
një veprim në të cilin mbërthyesi mund të
kontaktojë me tela të fshehur.Nësembërthyesit
prekinnjëtelmerrymëatëherëpjesëtmetaliketë
pajisjeselektrikeelektrizohendhemundt’ijapin
punëtoritgoditjeelektrike.
5. Gjithmonë sigurohuni që të keni bazament të
fortë qëndrimi. Sigurohuni që të mos ketë njeri
poshtë ndërkohë që e përdorni pajisjen në
vende të larta.
6. Mbajeni veglën fort.
7. Mbajini duart larg pjesëve rrotulluese.
8. Mos e lini veglën të ndezur. Përdoreni veglën
vetëm duke e mbajtur në dorë.
9. Mos e prekni punton ose materialin e punës
menjëherë pas veprimit, ato mund të jenë
shumë të nxehta dhe mund t’ju djegin lëkurën.
10. Disa materiale përmbajnë kimikate që mund
të jenë toksike. Kini kujdes që të parandaloni
thithjen e pluhurave dhe kontaktin me lëkurën.
Ndiqni të dhënat e sigurisë nga furnizuesi i
materialit.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja
ose familjarizimi me produktin (të tuara
nga përdorimi i shpeshtë) të zëvendësojnë
zbatimin me përpikëri të rregullave të sigurisë
për produktin në fjalë. KEQPËRDORIMI ose
mosndjekja e rregullave të sigurisë të dhëna
në këtë manual përdorimi mund të shkaktojnë
dëmtime të rënda personale.
Udhëzime të rëndësishme rreth
sigurisë për kutinë e baterisë
1. Përpara se ta përdorni kutinë e baterisë, lexoni
të gjitha udhëzimet dhe shënimet e masave
parandaluese te (1) ngarkuesi i baterisë, (2)
bateria dhe (3) produkti që përdor baterinë.
2. Mos e hiqni kutinë e baterisë.
3. Nëse koha e përdorimit është shkurtuar jashtë
mase, ndalojeni punën menjëherë. Kjo mund
të rezultojë në rrezik mbinxehjeje, djegie të
mundshme, madje edhe shpërthim.
4. Nëse ju futen elektrolite në sy, shpëlajini
sytë me ujë të pastër dhe kërkoni ndihmë
mjekësore menjëherë. Kjo gjë mund të
rezultojë në humbje të shikimit.
5.
Mos bëni lidhje të shkurtër me kutinë e baterisë:
(1) Mos i prekni terminalet me materiale
përcjellëse.
(2) Shmangni ruajtjen e kutisë së baterisë
në një kuti me objekte të tjera metalike, si
gozhdë, monedha etj.
(3) Mos e ekspozoni kutinë e baterisë në ujë
ose shi.
Qarku i shkurtër i baterisë mund të shkaktojë
qarkullim të madh të rrymës elektrike,
mbinxehje, djegie të mundshme dhe madje
prishje.
6. Mos e ruani pajisjen dhe kutinë e baterisë
në vende ku temperatura mund të arrijë ose
tejkalojë 50 °C.
7. Mos e digjni kutinë e baterisë, edhe nëse
është shumë e dëmtuar ose është konsumuar
plotësisht. Kutia e baterisë mund të shpërthejë
në zjarr.
8. Bëni kujdes që të mos e rrëzoni ose ta godisni
baterinë.
9. Mos përdorni bateri të dëmtuar.
10. Bateritë e përfshira të litiumit, u nënshtrohen
kërkesave të legjislacionit për mallrat e
rrezikshme.
Përtransporttregtarp.sh.ngapalëtëtreta,
agjentëtëndërmjetëm,duhettëndiqenkërkesa
specikembipaketimindheetiketimin.
Përpërgatitjeneartikullitpërtransport,ështëi
nevojshëmkonsultimiinjëekspertipërmateriale
tërrezikshme.Julutemi,ndiqnigjithashtu
rregulloretmegjasëmëtëdetajuaravendore.
Mbulonimengjitëseosemaskonikontaktete
zhveshuradhepaketojenibaterinënëmënyrëtë
tillë që të mos lëvizë në paketim.
11. Zbatoni rregulloret lokale rreth asgjësimit të
baterisë.

19 ALBANIAN
RUAJINI KËTO UDHËZIME.
KUJDES: Përdorni vetëm bateri origjinale
Makita.Përdorimiibaterivejo-origjinaleMakita
osebateriveqëmundtëjenëmodikuar,mund
tërezultojënëmarrjenakëtëbaterisë,lëndime
personaleapodëmtime.Kjodotëanulojëgjithashtu
edhe garancinë e Makita-s për veglën e Makita-s dhe
ngarkuesin.
Këshilla për të ruajtur
jetëgjatësinë maksimale të
baterisë
1. Ngarkojeni baterinë përpara se të shkarkohet
plotësisht. Gjithmonë ndaloni punën me
pajisjen dhe ngarkoni baterinë kur vëreni ulje
të fuqisë së pajisjes.
2. Asnjëherë mos e ringarkoni baterinë e
ngarkuar plotësisht. Mbingarkimi shkurton
jetëgjatësinë e shërbimit të baterisë.
3. Ngarkojeni baterinë në temperaturën e dhomës
në 10 °C - 40 °C. Lëreni kutinë e nxehtë të
baterisë të ftohet përpara se ta ngarkoni atë.
4. Ngarkojeni baterinë nëse nuk e përdorni për
një kohë të gjatë (mbi gjashtë muaj).
PËRSHKRIMI I PUNËS
KUJDES: Sigurohuni gjithmonë që vegla
të jetë e kur dhe kutia e baterisë të jetë hequr
përpara se ta rregulloni apo t’i kontrolloni
funksionet e veglës.
Instalimi ose heqja e kutisë së
baterisë
KUJDES: Fikeni gjithmonë veglën përpara se
të instaloni ose hiqni kutinë e baterisë.
KUJDES: Mbajeni fort veglën dhe kutinë e
baterisë kur montoni ose hiqni kutinë e baterisë.
Mosmbajtjaforteveglësdheekutisësëbaterisë
mundtëbëjëqët’jurrëshqasinngaduartdhetë
shkaktojëdëmtimtëveglësdhetëkutisësëbaterisë,
si dhe lëndim personal.
►Fig.1: 1.Treguesiikuq2. Butoni 3.Kutiaebaterisë
Përtëhequrkutinëebaterisë,rrëshqiteniatëngavegla
ndërsarrëshqisnibutoninnëpjesënepërparmetë
kutisësëbaterisë.
Përtëvendosurkutinëebaterisë,bashkërenditni
gjuhëzënekutisësëbaterisëmekanalinefolesëdhe
rrëshqiteni për ta futur. Futeni deri në fund, derisa
tëkërcasëdhetëbllokohetnëvend.Nëseshikoni
treguesinekuqnëanënesipërmetëbutonit,ajonuk
ështëebllokuarplotësisht.
KUJDES: Vendoseni gjithnjë plotësisht kutinë
e baterisë derisa treguesi i kuq të mos duket. Në
tëkundërt,ajomundtëbjerëaksidentalishtngavegla
dukejulënduarjuveosepersoninpranëjush.
KUJDES: Mos e vendosni me forcë kutinë e
baterisë. Nëse kutia nuk hyn lehtë, nuk po e futni siç
duhet.
Sistemi i mbrojtjes së baterisë
Bateria me jone litiumi të shënuara me yll
►Fig.2: 1. Shënimi me yll
Bateritëelitiumittëshënuarameylljanëtëpajisurame
njësistemmbrojtjeje.Kysistemndërpretautomatikisht
energjinënëvegëlpërtëzgjaturjetëgjatësinëe
baterisë.
Vegladotëndalojëautomatikishtgjatëpunësnëse
vegladhe/osebateriajanëvendosursipasnjëprej
kushtevetëmëposhtme:
I mbingarkuar:
Veglapërdoretnënjëmënyrëqëebënatëtëmarrë
rrymë të lartë anormale.
Nëkëtësituatë,keniveglëndhendalonipunënqë
shkaktoimbingarkesëneveglës.Pastajndizeniveglën
për ta rinisur.
Nëseveglanukndizet,bateriaështëmbinxehur.Në
këtësituatë,lërenibaterinëtëftohetpërparaseta
ndizni sërish.
Tension i ulët i baterisë:
Kapacitetiimbeturibaterisëështëshumëiulëtdhe
veglanukdotëpunojë.Nëkëtësituatë,hiqnidhe
ngarkonibaterinë.
Treguesi i kapacitetit të mbetur të
baterive
Vetëm për kutitë e baterisë me “B” në fund të numrit
të modelit
►Fig.3: 1.Llambattreguese2. Butoni i kontrollit
Shtypnibutoninekontrollitnëkutinëebaterisëpër
tëtreguarkapacitetinembeturtëbaterisë.Llambat
treguese ndizen për pak sekonda.
Llambat treguese Kapaciteti i
mbetur
Ndezur Fikur Duke pulsuar
75%deri
100%
50%deri75%
25%deri50%
0%deri25%
Ngarkojeni
baterinë.
Llambushka
mund të ketë
keqfunksionuar.

20 ALBANIAN
SHËNIM: Në varësi të kushteve të përdorimit dhe
tëtemperaturëssëambientit,treguesimundtë
ndryshojëpaksangakapacitetiaktual.
Veprimi i ndërrimit
►Fig.4: 1. Çelësi
KUJDES: Përpara se ta vendosni kutinë e
baterisë në vegël, kontrolloni gjithmonë nëse
çelësi është në pozicionin e duhur dhe nëse
kthehet në pozicionin “OFF” (kur) kur lëshohet.
Përtandezurveglën,thjeshttërhiqnikëmbëzëne
çelësit.Shpejtësiaeveglësrritetmerritjenetrysnisë
nëkëmbëzëneçelësit.Lëshonikëmbëzëneçelësitpër
takur.
Ndezja e llambës së përparme
►Fig.5: 1.Llamba
KUJDES: Mos e shikoni direkt dritën ose
burimin e dritës.
Tërhiqniçelësinpërtëndezurllambën.Llamba
vazhdontëndriçojëgjatëtërheqjessëçelësit.Llamba
ket10-15sekondapasielëshonikëmbëzën.
SHËNIM:Përdorninjëleckëtëthatëpërtëfshirë
papastërtitëngalentetellambës.Bënikujdestëmos
gërvishtnilentetellambës,nëtëkundërtajodotëulë
ndriçimin.
Çelësi i ndryshimit të veprimit
►Fig.6: 1. Leva e ndryshimit të veprimit
KUJDES: Kontrolloni gjithmonë drejtimin e
rrotullimit përpara përdorimit.
KUJDES: Përdorni çelësin e ndryshimit
vetëm pasi vegla të ndalojë plotësisht. Ndryshimi
idrejtimittërrotullimitpërparasetëndalojëvegla
mundtëdëmtojëveglën.
KUJDES: Kur nuk e përdorni veglën,
vendoseni gjithmonë levën e çelësit të ndryshimit
në pozicionin neutral.
Veglakanjëçelësndryshimipërtëndryshuardrejtimin
e rrotullimit. Shtypni levën e çelësit të ndryshimit nga
anaApërrrotulliminnëdrejtiminorarosengaanaBpër
rrotulliminnëdrejtiminkundërorar.
Kur leva e çelësit të ndryshimit është në pozicionin
neutral, çelësi nuk mund të tërhiqet.
Ndryshimi i shpejtësisë
►Fig.7: 1.Levaendryshimittëshpejtësisë
KUJDES: Vendosni gjithmonë leva për
ndryshimin e shpejtësisë në pozicionin e duhur.
Nëse përdorni veglën duke vendosur levën e
ndryshimittëshpejtësisëmidisanës“1”dhe“2”,vegla
mund të dëmtohet.
KUJDES: Mos e përdorni levën e ndryshimit
të shpejtësisë ndërsa është duke punuar. Vegla
mund të dëmtohet.
Pozicioni i
levës së
ndryshimit të
shpejtësisë
Shpejtësia Forca e
shtrëngimit Përdorimi i aplikueshëm
1Eulët Elartë Përdorimime
ngarkesë të
rëndë
2Elartë Eulët Përdorimime
ngarkesë të
lehtë
Përtëndryshuarshpejtësinë,nëllimkniveglën.
Përzgjidhnianën“2”përshpejtësitëlartëdhe“1”për
shpejtësitëulëtporforcëtëlartë.Përparapërdorimit,
sigurohuniqëlevaendryshimittëshpejtësisëtëjetë
vendosur në pozicionin e duhur.
Nëseshpejtësiaeveglësuletshumëgjatëpërdorimit
me“2”,rrëshqitnilevënnëpozicionin“1”dherilloni
përdorimin.
Zgjedhja e mënyrës së veprimit
KUJDES: Vendosni gjithmonë unazën siç
duhet në shenjën e regjimit tuaj të preferuar. Nëse
përdorni veglën duke vendosur unazën midis
shenjave të regjimit, vegla mund të dëmtohet.
KUJDES: Kur e ndryshoni pozicionin nga
“” në modalitete të tjera, mund të jetë pak e
vështirë të rrëshqitni unazën për ndryshimin e
mënyrës së veprimit. Në këtë rast, ndizni veglën
dhe vëreni në punë për një sekondë në pozicionin
“” dhe më pas ndalojeni veglën dhe rrëshqitni
unazën në pozicionin e dëshiruar.
►Fig.8: 1. Unazë për ndryshimin e mënyrës së
veprimit 2. Unaza e rregullimit 3. Gradimi
4.Shigjeta
Kjovegëlkatremodalitetepune.
• Regjimiishpimit(vetëmmerrotullim)
• Regjimiishpimitmegoditje(rrotullimme
goditje)
• Regjimiividhosjes(rrotullimmeshtrëngim)
Zgjidhniregjiminepërshtatshëmpërpunëntuaj.
Rrotulloniunazënpërndryshimineregjimittëpunës
dhebashkërenditnishenjënqëkenipërzgjedhurme
shigjetënnëtrupineveglës.
