Makita DGA521 User manual

DGA521
EN Cordless Angle Grinder INSTRUCTION MANUAL 7
PL Akumulatorowa szlierka
kątowa INSTRUKCJA OBSŁUGI 17
HU Akkumulátoros sarokcsiszoló HASZNÁLATI KÉZIKÖNYV 28
SK Ručná uhlová brúska NÁVOD NA OBSLUHU 38
CS Akumulátorová úhlová
bruska NÁVOD K OBSLUZE 48
UK Бездротова кутова
шліфувальна машина ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 58
RO Polizor unghiular cu
acumulator MANUAL DE INSTRUCŢIUNI 69
DE Akku-Winkelschleifer BETRIEBSANLEITUNG 80

2
1
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
Fig.5
1
Fig.6
Fig.7
2

3
2
1
Fig.8
2
B
1
A
B
Fig.9
2
B
1
A
B
B
C
C
Fig.10
1
2
Fig.11
1
2
Fig.12
3

1
Fig.13
1
2
Fig.14
1
2
A
B
Fig.15
2
4
3
1
Fig.16
1
2
Fig.17
1
A
B
Fig.18
4

15°
Fig.19
Fig.20
Fig.21
Fig.22
Fig.23
1
2
Fig.24
1
Fig.25
5

2
6
7
4
5
2
3
1
Fig.26
6

7ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DGA521
Wheel diameter 125 mm (5″)
Max. wheel thickness 6 mm
Rated speed (n) 8,500 min-1
Overall length 375 mm
Rated voltage D.C. 18 V
Net weight 2.4 - 3.0 kg
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications may di󰀨er from country to country.
• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Battery cartridge BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Some of the battery cartridges and chargers listed above may not be available depending on your region of
residence.
WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges
and chargers may cause injury and/or re.
Recommended cord connected power source
Portable power pack PDC01
• The cord connected power source(s) listed above may not be available depending on your region of residence.
• Before using the cord connected power source, read instruction and cautionary markings on them.
Intended use
The tool is intended for grinding, sanding, wire brushing
and cutting of metal and stone materials without the use
of water.
Noise
The typical A-weighted noise level determined accord-
ing to EN60745-2-3:
Sound pressure level (LpA) : 80 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
method and may be used for comparing one tool with
another.
NOTE: The declared noise emission value(s)
may also be used in a preliminary assessment of
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).

8ENGLISH
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN60745-2-3:
Work mode: surface grinding with normal side grip
Vibration emission (ah, AG) : 5.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: surface grinding with anti vibration side grip
Vibration emission (ah, AG) : 6.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: disc sanding with normal side grip
Vibration emission (ah, AG) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
Work mode: disc sanding with anti vibration side grip
Vibration emission (ah, AG) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during
actual use of the power tool can di󰀨er from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).
WARNING: The declared vibration emission
value is used for main applications of the power tool.
However if the power tool is used for other applica-
tions, the vibration emission value may be di󰀨erent.
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Cordless grinder safety warnings
Safety Warnings Common for Grinding, Sanding,
Wire Brushing or Abrasive Cutting-O󰀨 Operations:
1. This power tool is intended to function as a
grinder, sander, wire brush or cut-o󰀨 tool.
Read all safety warnings, instructions, illus-
trations and specications provided with this
power tool. Failure to follow all instructions listed
below may result in electric shock, re and/or
serious injury.
2.
Operations such as polishing are not recom-
mended to be performed with this power tool.
Operations for which the power tool was not designed
may create a hazard and cause personal injury.
3. Do not use accessories which are not speci-
cally designed and recommended by the tool
manufacturer. Just because the accessory can
be attached to your power tool, it does not assure
safe operation.
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and y apart.
5. The outside diameter and the thickness of your
accessory must be within the capacity rating
of your power tool. Incorrectly sized accessories
cannot be adequately guarded or controlled.
6.
Threaded mounting of accessories must match
the grinder spindle thread. For accessories
mounted by anges, the arbour hole of the
accessory must t the locating diameter of the
ange. Accessories that do not match the mounting
hardware of the power tool will run out of balance,
vibrate excessively and may cause loss of control.
7. Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks, backing pad for
cracks, tear or excess wear, wire brush for loose
or cracked wires. If power tool or accessory
is dropped, inspect for damage or install an
undamaged accessory. After inspecting and
installing an accessory, position yourself and
bystanders away from the plane of the rotating
accessory and run the power tool at maximum
no-load speed for one minute. Damaged acces-
sories will normally break apart during this test time.
8. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As appro-
priate, wear dust mask, hearing protectors,
gloves and workshop apron capable of stop-
ping small abrasive or workpiece fragments.
The eye protection must be capable of stopping
ying debris generated by various operations.
The dust mask or respirator must be capable of
ltrating particles generated by your operation.
Prolonged exposure to high intensity noise may
cause hearing loss.
9. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may y away and cause injury beyond immediate
area of operation.

9ENGLISH
10. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting tool may contact hidden
wiring. Contact with a "live" wire will also make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
11. Never lay the power tool down until the acces-
sory has come to a complete stop. The spinning
accessory may grab the surface and pull the
power tool out of your control.
12. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
13. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
14. Do not operate the power tool near ammable
materials. Sparks could ignite these materials.
15. Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other acces-
sory. Pinching or snagging causes rapid stalling of the
rotating accessory which in turn causes the uncon-
trolled power tool to be forced in the direction opposite
of the accessory’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel that is
entering into the pinch point can dig into the surface of
the material causing the wheel to climb out or kick out.
The wheel may either jump toward or away from the
operator, depending on direction of the wheel’s move-
ment at the point of pinching. Abrasive wheels may also
break under these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
1. Maintain a rm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.
The operator can control torque reactions or kick-
back forces, if proper precautions are taken.
2. Never place your hand near the rotating acces-
sory. Accessory may kickback over your hand.
3. Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite
to the wheel’s movement at the point of snagging.
4. Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory
and cause loss of control or kickback.
5. Do not attach a saw chain woodcarving blade
or toothed saw blade. Such blades create fre-
quent kickback and loss of control.
Safety Warnings Specic for Grinding and Abrasive
Cutting-O󰀨 Operations:
1. Use only wheel types that are recommended
for your power tool and the specic guard
designed for the selected wheel. Wheels for
which the power tool was not designed cannot be
adequately guarded and are unsafe.
2. The grinding surface of centre depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot
be adequately protected.
3.
The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed towards
the operator. The guard helps to protect the operator
from broken wheel fragments, accidental contact with
wheel and sparks that could ignite clothing.
4. Wheels must be used only for recommended
applications. For example: do not grind with the
side of cut-o󰀨 wheel. Abrasive cut-o󰀨 wheels are
intended for peripheral grinding, side forces applied
to these wheels may cause them to shatter.
5. Always use undamaged wheel anges that are
of correct size and shape for your selected
wheel. Proper wheel anges support the wheel
thus reducing the possibility of wheel breakage.
Flanges for cut-o󰀨 wheels may be di󰀨erent from
grinding wheel anges.
6. Do not use worn down wheels from larger
power tools. Wheel intended for larger power tool
is not suitable for the higher speed of a smaller
tool and may burst.
Additional Safety Warnings Specic for Abrasive
Cutting-O󰀨 Operations:
1. Do not “jam“ the cut-o󰀨 wheel or apply exces-
sive pressure. Do not attempt to make an
excessive depth of cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibil-
ity of kickback or wheel breakage.
2. Do not position your body in line with and
behind the rotating wheel. When the wheel, at
the point of operation, is moving away from your
body, the possible kickback may propel the spin-
ning wheel and the power tool directly at you.
3. When wheel is binding or when interrupting
a cut for any reason, switch o󰀨 the power
tool and hold the power tool motionless until
the wheel comes to a complete stop. Never
attempt to remove the cut-o󰀨 wheel from the
cut while the wheel is in motion otherwise
kickback may occur. Investigate and take correc-
tive action to eliminate the cause of wheel binding.
4. Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully re-enter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
the workpiece.
5. Support panels or any oversized workpiece to
minimize the risk of wheel pinching and kick-
back. Large workpieces tend to sag under their
own weight. Supports must be placed under the
workpiece near the line of cut and near the edge
of the workpiece on both sides of the wheel.

10 ENGLISH
6. Use extra caution when making a “pocket cut”
into existing walls or other blind areas. The
protruding wheel may cut gas or water pipes, elec-
trical wiring or objects that can cause kickback.
Safety Warnings Specic for Sanding Operations:
1. Do not use excessively oversized sanding
disc paper. Follow manufacturers recommen-
dations, when selecting sanding paper. Larger
sanding paper extending beyond the sanding
pad presents a laceration hazard and may cause
snagging, tearing of the disc or kickback.
Safety Warnings Specic for Wire Brushing
Operations:
1. Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily
penetrate light clothing and/or skin.
2. If the use of a guard is recommended for wire
brushing, do not allow any interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work load
and centrifugal forces.
Additional Safety Warnings:
1. When using depressed centre grinding wheels,
be sure to use only berglass-reinforced
wheels.
2. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product
may result in serious personal injury.
3. Be careful not to damage the X-LOCK holder.
Damage to the parts could result in wheel
breakage.
4. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
5. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.
6. Use the specied surface of the wheel to per-
form the grinding.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
9. Do not touch accessories immediately after
operation; it may be extremely hot and could
burn your skin.
10. Observe the instructions of the manufacturer
for correct mounting and use of wheels.
Handle and store wheels with care.
11. Do not use separate reducing bushings or
adaptors to adapt large hole abrasive wheels.
12. Check that the workpiece is properly
supported.
13. Pay attention that the wheel continues to
rotate after the tool is switched o󰀨.
14. If working place is extremely hot and humid,
or badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure opera-
tor safety.
15. Do not use the tool on any materials contain-
ing asbestos.
16. When use cut-o󰀨 wheel, always work with
the dust collecting wheel guard required by
domestic regulation.
17. Cutting discs must not be subjected to any
lateral pressure.
18. Do not use cloth work gloves during operation.
Fibers from cloth gloves may enter the tool, which
causes tool breakage.
19. Before operation, make sure that there is no
buried object such as electric pipe, water pipe
or gas pipe in the workpiece. Otherwise, it may
cause an electric shock, electrical leakage or gas
leak.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper with the battery
cartridge. It may result in a re, excessive heat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge. Such conduct may result in a
re, excessive heat, or explosion.
9. Do not use a damaged battery.

11 ENGLISH
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Please also observe possibly more detailed
national regulations.
Tape or mask o󰀨 open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliant products may result in a re, exces-
sive heat, explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge. It may result in poor performance or
breakdown of the tool or battery cartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines. It may result in a malfunction or
breakdown of the tool or battery cartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot
battery cartridge cool down before charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip o󰀨 your hands
and result in damage to the tool and battery cartridge
and a personal injury.
► Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator as
shown in the gure, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
it may accidentally fall out of the tool, causing injury to
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
► Fig.2: 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery
may have
malfunctioned.

12 ENGLISH
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may di󰀨er slightly
from the actual capacity.
NOTE: The rst (far left) indicator lamp will blink when
the battery protection system works.
Indicating the remaining battery
capacity
When you turn the tool on, the battery indicator shows
the remaining battery capacity.
► Fig.3: 1. Battery indicator
The remaining battery capacity is shown as the follow-
ing table.
Battery indicator status Remaining
battery
capacity
On O󰀨 Blinking
50% to 100%
20% to 50%
0% to 20%
Charge the
battery
Tool / battery protection system
The tool is equipped with a tool/battery protection sys-
tem. This system automatically cuts o󰀨 power to the
motor to extend tool and battery life. The tool will auto-
matically stop during operation if the tool or battery is
placed under one of the following conditions:
Overload protection
When the tool/battery is operated in a manner that
causes it to draw an abnormally high current, the tool
automatically stops without any indication. In this sit-
uation, turn the tool o󰀨 and stop the application that
caused the tool to become overloaded. Then turn the
tool on to restart.
Overheat protection
When the tool is overheated, the tool stops automatically
and the battery indicator shows following state. In this
situation, let the tool cool before turning the tool on again.
On Blinking
If the tool does not start, the battery may be overheated.
In this situation, let the battery cool before starting the
tool again.
Overdischarge protection
When the battery capacity is not enough, the tool stops
automatically. In this case, remove the battery from the
tool and charge the battery.
Releasing protection lock
When the protection system works repeatedly, the tool
is locked and the battery indicator shows the following
state.
In this situation, the tool does not start even if turning
the tool o󰀨 and on. To release the protection lock,
remove the battery, set it to the battery charger and wait
until the charging nishes.
On O󰀨 Blinking
Switch action
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
slide switch actuates properly and returns to the
"OFF" position when the rear of the slide switch
is depressed.
CAUTION: Switch can be locked in "ON" posi-
tion for ease of operator comfort during extended
use. Apply caution when locking tool in "ON"
position and maintain rm grasp on tool.
To start the tool, press down the rear end of the slide
switch and then slide it toward the “I (ON)” position. For
continuous operation, press down the front end of the
slide switch to lock it.
► Fig.4: 1. Slide switch
To stop the tool, press down the rear end of the slide
switch so that it returns to the “O (OFF)” position.
► Fig.5: 1. Slide switch
Automatic speed change function
► Fig.6: 1. Mode indicator
Mode indicator status Operation mode
High speed mode
High torque mode
This tool has "high speed mode" and "high torque
mode". It automatically changes operation mode
depending on the work load. When mode indicator
lights up during operation, the tool is in high torque
mode.

13 ENGLISH
Accidental re-start preventive
function
When installing the battery cartridge while the slide
switch in the "I (ON)" position, the tool does not start.
To start the tool, rst slide the slide switch toward the
"O (OFF)" position and then slide it toward the "I (ON)"
position.
Active Feedback sensing
Technology
The tool electronically detects situations where the
wheel or accessory may be at risk to be bound. In the
situation, the tool is automatically shut o󰀨 to prevent
further rotation of the spindle (it does not prevent
kickback).
To restart the tool, switch o󰀨 the tool rst, remove the
cause of sudden drop in the rotation speed, and then
turn the tool on.
Soft start feature
Soft start feature reduces starting reaction.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing side grip (handle)
CAUTION: Always be sure that the side grip is
installed securely before operation.
Screw the side grip securely on the position of the tool
as shown in the gure.
► Fig.7
Installing or removing wheel guard
WARNING: When using a depressed center
wheel, ap disc or wire wheel brush, the wheel
guard must be tted on the tool so that the
closed side of the guard always points toward the
operator.
WARNING: Make sure that the wheel guard is
securely locked by the lock lever with one of the
holes on the wheel guard.
WARNING: When using an abrasive cut-o󰀨
/ diamond wheel, be sure to use only the special
wheel guard designed for use with cut-o󰀨 wheels.
(In some European countries, when using a diamond
wheel, the ordinary guard can be used. Follow the
regulations in your country.)
For depressed center wheel, ap
disc, wire wheel brush / abrasive cut-
o󰀨 wheel, diamond wheel
1. While pushing the lock lever, mount the wheel
guard with the protrusions on the wheel guard aligned
with the notches on the bearing box.

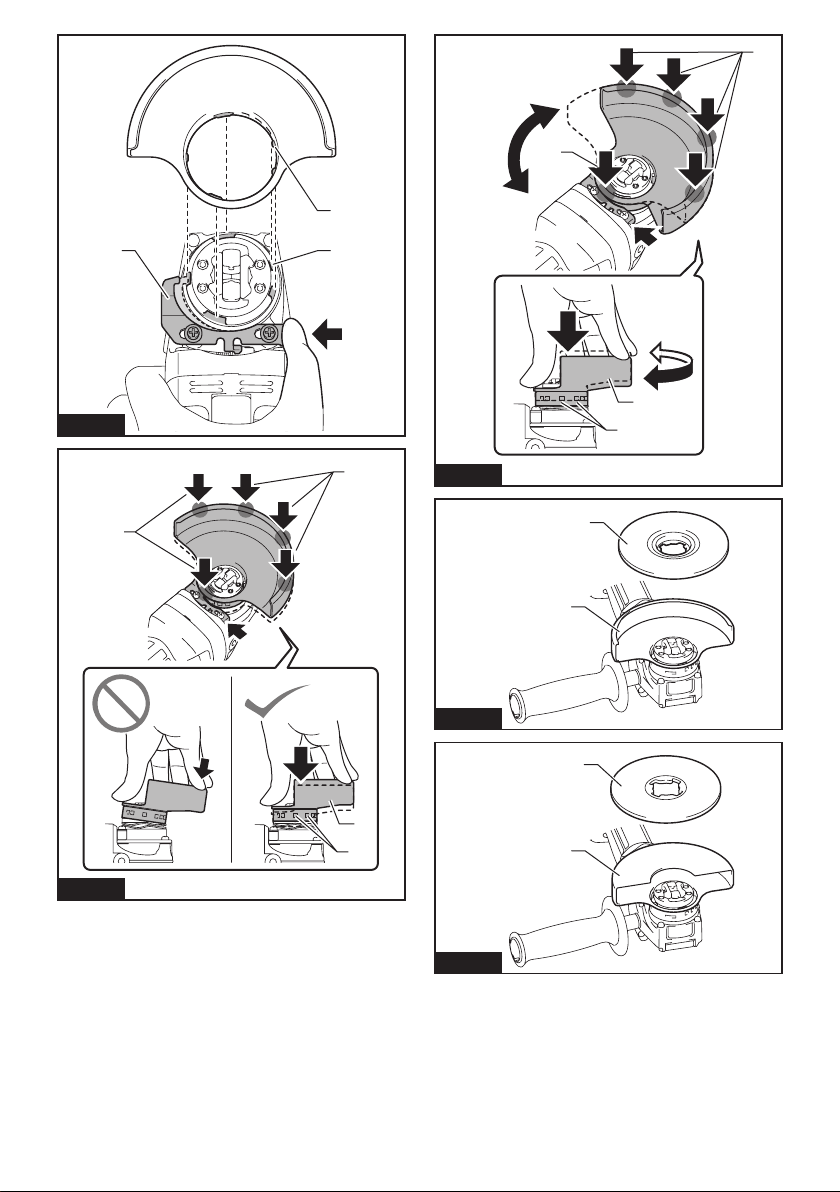

► Fig.8: 1. Lock lever 2. Notch 3. Protrusion
2.
While pushing the lock lever toward A, push in the wheel
guard by holding down the portions B as shown in the gure.
► Fig.9: 1. Wheel guard 2. Hole
NOTE: Push down the wheel guard straight.
Otherwise, you cannot push the wheel guard
completely.
3. While keeping the lock lever and wheel guard
position as described in step 2, rotate the wheel guard
toward C, and then, change the angle of the wheel
guard according to the work.
► Fig.10: 1. Wheel guard 2. Hole
NOTE: Push the wheel guard completely. Otherwise,
you cannot rotate the wheel guard.
To remove wheel guard, follow the installation proce-
dure in reverse.
When using a depressed center
wheel or ap disc
Optional accessory
WARNING: When using a depressed center
wheel or a ap disc, the wheel guard must be
tted on the tool so that the closed side of the
guard always points toward the operator.
► Fig.11: 1. Depressed center wheel 2. Wheel guard
When using an abrasive cut-o󰀨 /
diamond wheel
Optional accessory
WARNING: When using an abrasive cut-o󰀨
/ diamond wheel, be sure to use only the special
wheel guard designed for use with cut-o󰀨 wheels.
(In some European countries, when using a diamond
wheel, the ordinary guard can be used. Follow the
regulations in your country.)
WARNING: NEVER use cut-o󰀨 wheel for side
grinding.
► Fig.12: 1. Abrasive cut-o󰀨 wheel / diamond wheel
2. Wheel guard for abrasive cut-o󰀨 wheel /
diamond wheel
When using a wire cup brush
Optional accessory
CAUTION: Do not use wire cup brush that is
damaged, or which is out of balance. Use of dam-
aged brush could increase potential for injury from
contact with broken brush wires.
► Fig.13: 1. Wire cup brush

14 ENGLISH
When using a wire wheel brush
Optional accessory
CAUTION: Do not use wire wheel brush that
is damaged, or which is out of balance. Use of
damaged wire wheel brush could increase potential
for injury from contact with broken wires.
CAUTION: ALWAYS use guard with wire
wheel brushes, assuring diameter of wheel ts
inside guard. Wheel can shatter during use and
guard helps to reduce chances of personal injury.
► Fig.14: 1. Wire wheel brush 2. Wheel guard
Installing or removing X-LOCK wheel
WARNING: Never actuate the release lever of
the X-LOCK holder during operation. Make sure
that the X-LOCK wheel has stopped completely
when removing it. Otherwise, the X-LOCK wheel
comes o󰀨 from the tool and may cause serious injury.
CAUTION: Use only original X-LOCK wheels
with the X-LOCK logo. This tool is dedicated to
X-LOCK.
The maximum clamping gauge of 1.6 mm can only be
guaranteed with original X-LOCK wheels.
Use of any other wheels may lead to insecure clamp-
ing, and cause the clamp tool to come loose.
CAUTION: Do not touch the X-LOCK wheel
immediately after operation. It may be extremely
hot and could burn your skin.
CAUTION: Make sure that the X-LOCK wheel
and holder of the tool are not deformed and are
free from dust or foreign matters.
CAUTION: Do not put your nger near the
holder while installing or removing the X-LOCK
wheel. It may pinch your nger.
CAUTION: Do not put your nger near the
release lever while installing the X-LOCK wheel. It
may pinch your nger.
NOTE: No additional parts such as inner anges
or lock nuts are required to install or remove the
X-LOCK wheels.
1. To install the X-LOCK wheel, make sure that both
catches are in the unlocked position.
If not, push the release lever from A side to lift B
side, then pull the release lever from B side as
illustrated. The catches are set in the unlocked
position.
► Fig.15: 1. Catch 2. Release lever
2. Place a central position of the X-LOCK wheel on
the holder.
Make sure the X-LOCK wheel is parallel to the
ange surface and with the correct side facing up.
3. Push the X-LOCK wheel into the holder. The
catches snap into the lock position with a click and
x the X-LOCK wheel.
► Fig.16: 1. X-LOCK wheel 2. Holder 3. Flange sur-
face 4. Catch
4. Make sure the X-LOCK wheel is xed correctly.
The surface of the X-LOCK wheel is no higher
than the surface of the holder as shown in the
gure.
If not, the holder must be cleaned or the X-LOCK
wheel must not be used.
► Fig.17: 1. Surface of the holder 2. Surface of the
X-LOCK wheel
To remove the X-LOCK wheel, push the release lever
from A side to lift B side, then pull the release lever from
B side as illustrated.
The X-LOCK wheel is released and can be removed.
► Fig.18: 1. Release lever
OPERATION
WARNING: It should never be necessary to
force the tool. The weight of the tool applies ade-
quate pressure. Forcing and excessive pressure
could cause dangerous wheel breakage.
WARNING: ALWAYS replace wheel if tool is
dropped while grinding.
WARNING: NEVER hit the workpiece with the
wheel.
WARNING: Avoid bouncing and snagging
the wheel, especially when working corners,
sharp edges etc. This can cause loss of control and
kickback.
WARNING: NEVER use tool with wood cutting
blades and other saw blades. Such blades when
used on a grinder frequently kick and cause loss of
control leading to personal injury.
WARNING: Never actuate the release lever of
the X-LOCK holder during operation. The X-LOCK
wheel comes o󰀨 from the tool and may cause serious
injury.
WARNING: Make sure that the X-LOCK wheel
is xed rmly.
CAUTION: Never switch on the tool when it
is in contact with the workpiece, it may cause an
injury to operator.
CAUTION: Always wear safety goggles or a
face shield during operation.
CAUTION: After operation, always switch o󰀨
the tool and wait until the wheel has come to a
complete stop before putting the tool down.
CAUTION: ALWAYS hold the tool rmly with
one hand on housing and the other on the side
grip (handle).

15 ENGLISH
Grinding and sanding operation
► Fig.19
Turn the tool on and then apply the wheel or disc to the
workpiece.
In general, keep the edge of the wheel or disc at an
angle of about 15° to the workpiece surface.
During the break-in period with a new wheel, do not
work the grinder in forward direction or it may cut into
the workpiece. Once the edge of the wheel has been
rounded o󰀨 by use, the wheel may be worked in both
forward and backward direction.
Operation with abrasive cut-o󰀨 /
diamond wheel
Optional accessory
WARNING: Do not "jam" the wheel or apply
excessive pressure. Do not attempt to make an
excessive depth of cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibility
of kickback, wheel breakage and overheating of the
motor may occur.
WARNING: Do not start the cutting operation
in the workpiece. Let the wheel reach full speed
and carefully enter into the cut moving the tool
forward over the workpiece surface. The wheel
may bind, walk up or kickback if the power tool is
started in the workpiece.
WARNING: During cutting operations, never
change the angle of the wheel. Placing side pres-
sure on the cut-o󰀨 wheel (as in grinding) will cause
the wheel to crack and break, causing serious per-
sonal injury.
WARNING: A diamond wheel shall be oper-
ated perpendicular to the material being cut.
Usage example: operation with abrasive cut-o󰀨
wheel
► Fig.20
Usage example: operation with diamond wheel
► Fig.21
Operation with wire cup brush
Optional accessory
CAUTION: Check operation of brush by run-
ning tool with no load, insuring that no one is in
front of or in line with brush.
NOTICE: Avoid applying too much pressure
which causes over bending of wires when using
the wire cup brush. It may lead to premature
breakage.
Usage example: operation with wire cup brush
► Fig.22
Operation with wire wheel brush
Optional accessory
CAUTION: Check operation of wire wheel
brush by running tool with no load, insuring that
no one is in front of or in line with the wire wheel
brush.
NOTICE: Avoid applying too much pressure
which causes over bending of wires when
using wire wheel brush. It may lead to premature
breakage.
Usage example: operation with wire wheel brush
► Fig.23
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
Air vent cleaning
The tool and its air vents have to be kept clean.
Regularly clean the tool's air vents or whenever the
vents start to become obstructed.
► Fig.24: 1. Exhaust vent 2. Inhalation vent
Remove the dust cover from inhalation vent and clean it
for smooth air circulation.
► Fig.25: 1. Dust cover
NOTICE: Clean out the dust cover when it is
clogged with dust or foreign matters. Continuing
operation with a clogged dust cover may damage the
tool.

16 ENGLISH
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments are recommended for use with your Makita tool spec-
ied in this manual. The use of any other accessories or attachments might present a risk of injury to persons.
Only use accessory or attachment for its stated purpose.
If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.
• Makita genuine battery and charger
► Fig.26
1Grip 36
2Wheel Guard (for grinding wheel)
3Depressed center wheel / Flap disc
4Wheel Guard (for cut-o󰀨 wheel) *1
5Abrasive cut-o󰀨 wheel / Diamond wheel
6Wire wheel brush
7Wire cup brush
NOTE: *1 In some European countries, when using a diamond wheel, the ordinary guard can be used instead of the
special guard covering the both side of the wheel. Follow the regulations in your country.
NOTE: Some items in the list may be included in the tool package as standard accessories. They may di󰀨er from
country to country.

17 POLSKI
POLSKI (Instrukcja oryginalna)
DANE TECHNICZNE
Model: DGA521
Średnica ściernicy 125 mm (5″)
Maks. grubość ściernicy 6 mm
Prędkość znamionowa (n) 8 500 min-1
Długość całkowita 375 mm
Napięcie znamionowe Prąd stały 18 V
Ciężar netto 2,4–3,0 kg
• W związku ze stale prowadzonym przez naszą rmę programem badawczo-rozwojowym niniejsze dane mogą
ulec zmianom bez wcześniejszego powiadomienia.
• Dane techniczne mogą różnić się w zależności od kraju.
• Masa może być różna w zależności od osprzętu, w tym akumulatora. W tabeli przedstawiona jest najlżejsza i
najcięższa konguracja, zgodnie z procedurą EPTA 01/2014.
Kompatybilne akumulatory i ładowarki
Akumulator BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ładowarka DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /
DC18SH
• Pewne z wymienionych powyżej akumulatorów i ładowarek mogą być niedostępne w regionie zamieszkania
użytkownika.
OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.
Używanie innych akumulatorów i ładowarek może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.
Zalecane źródło zasilania podłączane za pomocą przewodu
Przenośna jednostka zasilająca PDC01
• Wymienione powyżej źródło zasilania podłączane za pomocą przewodu może być niedostępne w regionie
zamieszkania użytkownika.
• Przed użyciem źródła zasilania podłączanego za pomocą przewodu należy zapoznać się z instrukcją i umiesz-
czonymi na nim znakami ostrzegawczymi.
Przeznaczenie
Omawiane narzędzie jest przeznaczone do szlifowa-
nia, czyszczenia szczotką drucianą i cięcia materiałów
metalowych i kamiennych bez użycia wody.
Hałas
Typowy równoważny poziom dźwięku A określony w
oparciu o normę EN60745-2-3:
Poziom ciśnienia akustycznego (LpA): 80 dB(A)
Niepewność (K): 3 dB(A)
Poziom hałasu podczas pracy może przekraczać 80 dB (A).
WSKAZÓWKA: Deklarowana wartość emisji hałasu
została zmierzona zgodnie ze standardową metodą
testową i można ją wykorzystać do porównywania
narzędzi.
WSKAZÓWKA: Deklarowaną wartość emisji hałasu
można także wykorzystać we wstępnej ocenie
narażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).

18 POLSKI
Drgania
Całkowita wartość poziomu drgań (suma wektorów w 3
osiach) określona zgodnie z normą EN60745-2-3:
Tryb pracy: szlifowanie powierzchni ze standardowym
uchwytem bocznym
Emisja drgań (ah, AG): 5,0 m/s2
Niepewność (K): 1,5 m/s2
Tryb pracy: szlifowanie powierzchni z antywibracyjnym
uchwytem bocznym
Emisja drgań (ah, AG): 6,5 m/s2
Niepewność (K): 1,5 m/s2
Tryb pracy: szlifowanie krążkami ściernymi ze standar-
dowym uchwytem bocznym
Emisja drgań (ah, AG): 2,5 m/s2 lub mniej
Niepewność (K): 1,5 m/s2
Tryb pracy: szlifowanie krążkami ściernymi z antywibra-
cyjnym uchwytem bocznym
Emisja drgań (ah, AG): 2,5 m/s2 lub mniej
Niepewność (K): 1,5 m/s2
WSKAZÓWKA: Deklarowana wartość poziomu
drgań została zmierzona zgodnie ze standardową
metodą testową i można ją wykorzystać do porówny-
wania narzędzi.
WSKAZÓWKA: Deklarowaną wartość poziomu
drgań można także wykorzystać we wstępnej ocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane pod-
czas rzeczywistego użytkowania elektronarzędzia
mogą się różnić od wartości deklarowanej w
zależności od sposobu użytkowania narzędzia,
a w szczególności od rodzaju obrabianego
elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
OSTRZEŻENIE: Deklarowaną wartość emisji
drgań stosuje się do głównych zastosowań elektrona-
rzędzia. Jeśli jednak elektronarzędzie będzie wyko-
rzystywane do innych zastosowań, wartość emisji
drgań może być inna.
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
Deklaracja zgodności WE jest dołączona jako załącznik
A do niniejszej instrukcji obsługi.
OSTRZEŻENIA
DOTYCZĄCE
BEZPIECZEŃSTWA
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowanie się do podanych poniżej instrukcji
może prowadzić do porażenia prądem, pożaru i/lub
poważnych obrażeń ciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie „elektronarzędzie", występujące w wymienionych tu
ostrzeżeniach, odnosi się do elektronarzędzia zasilanego z
sieci elektrycznej (z przewodem zasilającym) lub do elektro-
narzędzia akumulatorowego (bez przewodu zasilającego).
Ostrzeżenia dotyczące
bezpieczeństwa dla akumulatorowej
szlierki kątowej
Ostrzeżenia dotyczące bezpieczeństwa podczas
operacji szlifowania, czyszczenia powierzchni
szczotką drucianą lub cięcia przy użyciu ściernicy:
1. Opisywane elektronarzędzie jest przeznaczone
do szlifowania, czyszczenia powierzchni
szczotką drucianą i cięcia. Należy zapoznać się
z ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowanie się do podanych poniżej instruk-
cji może prowadzić do porażenia prądem elek-
trycznym, pożaru i/lub poważnych obrażeń ciała.
2. Nie zaleca się używania niniejszego elektro-
narzędzia do wykonywania takich operacji jak
polerowanie. Operacje, do których elektronarzę-
dzie nie jest przeznaczone, mogą stwarzać zagro-
żenie i spowodować obrażenia ciała.
3. Nie używać osprzętu, który nie jest przezna-
czony ani zalecany specjalnie do tego narzę-
dzia przez jego producenta. Fakt, że osprzęt
można zamocować do posiadanego elektronarzę-
dzia, wcale nie gwarantuje bezpiecznej pracy.
4. Prędkość znamionowa osprzętu powinna być
przynajmniej równa maksymalnej prędkości
podanej na elektronarzędziu. Osprzęt pracujący
przy większej prędkości niż jego prędkość zna-
mionowa może pęknąć i rozpaść się na kawałki.
5. Zewnętrzna średnica i grubość osprzętu musi
mieścić się w zakresie dopuszczalnym dla
tego elektronarzędzia. Nie można zapewnić pra-
widłowej osłony i kontroli osprzętu o niewłaściwym
rozmiarze.

19 POLSKI
6. Osprzęt montowany na gwint musi pasować
do gwintu wrzeciona szlierki. W przypadku
osprzętu montowanego przy użyciu kołnierzy
otwór wewnętrzny osprzętu musi pasować do
średnicy kołnierza. Osprzęt, który nie jest dopa-
sowany do uchwytu mocującego w elektronarzę-
dziu będzie niewyważony podczas pracy, powodu-
jąc nadmierne drgania i ryzyko utraty kontroli nad
narzędziem.
7. Nie używać uszkodzonego osprzętu. Przed
każdorazowym użyciem osprzęt, np. ściernice,
należy skontrolować pod kątem ubytków lub
pęknięć, tarcze oporowe należy skontrolować
pod kątem pęknięć, uszkodzeń lub nadmier-
nego zużycia, a szczotki druciane pod kątem
luźnych lub popękanych drutów. W przypadku
upuszczenia elektronarzędzia lub osprzętu
należy sprawdzić, czy nie doszło do uszkodze-
nia, lub zamontować nieuszkodzony osprzęt.
Po sprawdzeniu bądź zamontowaniu osprzętu
należy stanąć w taki sposób i tak ustawić
narzędzie, aby nikt nie znajdował się w płasz-
czyźnie obrotu osprzętu, po czym na jedną
minutę uruchomić elektronarzędzie z maksy-
malną prędkością bez obciążenia. Uszkodzony
osprzęt zazwyczaj rozpadnie się podczas takiej
próby.
8. Używać środków ochrony osobistej. W
zależności od wykonywanej operacji należy
używać osłony twarzy, gogli lub okularów
ochronnych. W miarę potrzeb zakładać maskę
przeciwpyłową, ochronniki słuchu, rękawice
i fartuch, który zatrzyma drobiny materiału
ściernego i obrabianego przedmiotu. Środki
ochrony oczu powinny zatrzymywać unoszące
się w powietrzu drobiny materiału, które powstają
podczas różnych operacji. Maska przeciwpyłowa
lub oddechowa powinna ltrować cząsteczki,
które powstają podczas pracy. Przebywanie przez
dłuższy czas w hałasie o dużym natężeniu może
spowodować utratę słuchu.
9. Trzymać osoby postronne w bezpiecznej odle-
głości od miejsca pracy. Każdy, kto wchodzi
do obszaru roboczego, musi używać środków
ochrony osobistej. Fragmenty materiału z obra-
bianego elementu lub pękniętego osprzętu mogą
zostać odrzucone na dużą odległość i spowo-
dować obrażenia poza bezpośrednim obszarem
roboczym.
10. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywa-
nia prac, przy których narzędzie tnące może
dotknąć niewidocznej instalacji elektrycznej.
Zetknięcie z przewodem elektrycznym znajdują-
cym się pod napięciem spowoduje, że odsłonięte
elementy metalowe narzędzia również znajdą
się pod napięciem, grożąc porażeniem operatora
prądem elektrycznym.
11. Nie wolno odkładać elektronarzędzia, dopóki
zamontowany osprzęt całkowicie się nie
zatrzyma. Wirujący osprzęt może zahaczyć o
powierzchnię i wyrwać elektronarzędzie z ręki.
12. Uruchomionego elektronarzędzia nie wolno
przenosić z miejsca na miejsce. Przypadkowy
kontakt z wirującym osprzętem może spowodo-
wać zahaczenie ubrania i obrażenia ciała.
13. Otwory wentylacyjne elektronarzędzia należy
regularnie czyścić. Wentylator silnika wciąga
do wnętrza obudowy pył. Zbyt duże nagroma-
dzenie metalowych drobin stwarza zagrożenia
elektryczne.
14. Nie używać elektronarzędzia w pobliżu mate-
riałów łatwopalnych. Iskry mogą spowodować
zapłon takich materiałów.
15. Nie używać osprzętu, który wymaga stosowa-
nia ciekłego chłodziwa. Użycie wody lub innych
ciekłych chłodziw może spowodować porażenie
prądem elektrycznym, także śmiertelne.
Odrzut i związane z nim ostrzeżenia
Odrzut to gwałtowna reakcja narzędzia na zakleszcze-
nie lub zahaczenie obracającej się ściernicy, tarczy opo-
rowej, szczotki drucianej lub innego rodzaju osprzętu.
Zakleszczenie lub zahaczenie powoduje nagłe zatrzy-
manie obracającego się osprzętu, co z kolei prowadzi
do niekontrolowanego odrzutu elektronarzędzia do
kierunku obrotu osprzętu w miejscu zakleszczenia.
Przykładowo, jeśli ściernica zahaczy się lub zaklesz-
czy w obrabianym elemencie, jej krawędź w punkcie
zakleszczenia może wbić się powierzchnie materiału,
powodując wypychanie i odskoczenie narzędzia na
zewnątrz elementu. Ściernica może odskoczyć w stronę
operatora lub w kierunku przeciwnym, w zależności od
kierunku obrotów ściernicy w punkcie zakleszczenia.
W takich warunkach może również dojść do pęknięcia
ściernicy.
Odrzut jest wynikiem nieprawidłowego używania elek-
tronarzędzia i/lub niewłaściwych procedur lub warun-
ków jego obsługi. Można tego uniknąć, podejmując
odpowiednie środki ostrożności, które podano poniżej.
1. Przez cały czas należy mocno trzymać elektro-
narzędzie, ustawiając ciało i ramię w taki spo-
sób, aby przeciwdziałać siłom odrzutu. Zawsze
należy korzystać z rękojeści pomocniczej,
jeśli jest w zestawie, aby móc w pełni kontro-
lować odrzut lub przeciwdziałać momentowi
obrotowemu podczas rozruchu. Operator może
kontrolować reakcje na moment obrotowy lub siły
odrzutu w przypadku stosowania odpowiednich
środków ostrożności.
2. Nie wolno trzymać rąk w pobliżu obracającego
się osprzętu. Może bowiem nastąpić odrzut w
kierunku ręki.
3. Ciało operatora nie powinno znajdować się w
obszarze, do którego przemieści się elektro-
narzędzie w przypadku wystąpienia odrzutu.
Odrzut spowoduje wyrzucenie narzędzia w kie-
runku przeciwnym do kierunku obrotów ściernicy
w miejscu zakleszczenia.
4. Zachować szczególną ostrożność podczas
obróbki narożników, ostrych krawędzi itp. Nie
dopuszczać do odskakiwania i zahaczania się
osprzętu. Narożniki, ostre krawędzie lub odska-
kiwanie sprzyjają zahaczaniu obracającego się
osprzętu i mogą spowodować utratę kontroli lub
odrzut.
5. Nie wolno montować do elektronarzędzia tarcz
łańcuchowych do cięcia drewna ani zębatych
tarcz tnących. Tego typu tarcze często powodują
odrzut i utratę kontroli.

20 POLSKI
Ostrzeżenia dotyczące bezpieczeństwa podczas
operacji szlifowania i cięcia przy użyciu ściernicy:
1.
Używać wyłącznie ściernic zalecanych do
posiadanego elektronarzędzia oraz specjalnych
osłon przeznaczonych do wybranego rodzaju
ściernicy. Nie można zapewnić prawidłowej osłony
ściernic, do których elektronarzędzie nie jest prze-
znaczone. Takie ściernice są niebezpieczne.
2. Powierzchnia szlifowania ściernic z obniżo-
nym środkiem musi być zamontowana poniżej
płaszczyzny krawędzi osłony. Nieprawidłowo
zamontowana ściernica, która wystaje poza płasz-
czyznę krawędzi osłony, nie może być odpowied-
nio zabezpieczona.
3. Osłona powinna być dobrze przymocowana do
elektronarzędzia i ustawiona w sposób zapew-
niający maksimum bezpieczeństwa, tak aby w
stronę operatora był skierowany jak najmniej-
szy fragment odsłoniętej ściernicy. Osłona
chroni operatora przed wykruszonymi odłamkami
ściernicy, przypadkowym kontaktem ze ściernicą
oraz przed iskrami, które mogłyby zapalić odzież.
4. Ściernic należy używać tylko zgodnie z prze-
znaczeniem. Na przykład: nie wolno szlifo-
wać boczną powierzchnią ściernicy tnącej.
Ściernice tnące są przeznaczone do szlifowania
obwodowego. Siły boczne przyłożone do takich
ściernic mogą spowodować ich rozpadnięcie.
5.
Zawsze używać nieuszkodzonych kołnierzy
mocujących o rozmiarze i kształcie właściwie
dobranym do wybranego rodzaju ściernicy.
Odpowiednie kołnierze mocujące podtrzymują ścier-
nicę, zmniejszając tym samym prawdopodobieństwo
jej pęknięcia. Kołnierze do ściernic tnących mogą
różnić się od kołnierzy do ściernic szlierskich.
6. Nie używać zużytych ściernic przeznaczonych
do większych elektronarzędzi. Ściernica przezna-
czona do większych elektronarzędzi nie nadaje się
do użytku przy wyższych prędkościach występują-
cych w mniejszych narzędziach i może się rozpaść.
Dodatkowe ostrzeżenia dotyczące bezpieczeństwa
podczas operacji cięcia przy użyciu ściernicy:
1. Nie wolno doprowadzać do zakleszczenia
ściernicy tnącej ani stosować zbyt dużego
nacisku. Unikać cięć o zbyt dużej głębokości.
Przeciążona ściernica jest bardziej podatna na
skręcenie lub zakleszczenie w miejscu cięcia, co
stwarza większe prawdopodobieństwo odrzutu lub
pęknięcia ściernicy.
2. Ciało operatora nie powinno znajdować się
w płaszczyźnie obrotu ściernicy ani za obra-
cającą się ściernicą. Gdy ściernica odsuwa się
podczas pracy od operatora, ewentualny odrzut
może wypchnąć wirującą ściernicę i elektronarzę-
dzie bezpośrednio w kierunku operatora.
3. W przypadku zakleszczenia się ściernicy lub
przerwania cięcia z jakiegokolwiek powodu,
należy wyłączyć elektronarzędzie i trzymać
je w bezruchu do momentu całkowitego
zatrzymania się ściernicy. Nie wolno wyciągać
ściernicy tnącej z przecinanego elementu, gdy
ściernica znajduje się w ruchu; w przeciwnym
razie może wystąpić odrzut. Zbadać przyczynę
zakleszczania się ściernicy i podjąć stosowne
działanie, aby wyeliminować ten problem.
4. Nie wolno wznawiać cięcia, gdy ściernica znaj-
duje się w przecinanym elemencie. Ściernicę
można ponownie włożyć do naciętej szczeliny
dopiero, gdy osiągnie pełną prędkość. Jeśli
elektronarzędzie zostanie ponownie uruchomione,
gdy ściernica znajduje się w przecinanym elemen-
cie, ściernica może się zakleszczyć, wędrować po
materiale lub może wystąpić odrzut.
5.
Duże elementy lub płyty należy podpierać, aby
zminimalizować ryzyko zakleszczenia ściernicy i
wystąpienia odrzutu. Duże elementy mają tenden-
cję do uginania się pod własnym ciężarem. Podpory
muszą być umieszczone pod przecinanym elemen-
tem w pobliżu linii cięcia oraz w pobliżu krawędzi
przecinanego elementu, po obu stronach ściernicy.
6. Należy zachować szczególną ostrożność w przy-
padku wykonywania „cięć wgłębnych” w istnieją-
cych ścianach bądź innych zakrytych przestrze-
niach. Wystająca ściernica może przeciąć rury sieci
gazowej lub wodociągowej, przewody elektryczne lub
przedmioty, które z kolei mogą wywołać odrzut.
Specjalne ostrzeżenia dotyczące bezpieczeństwa
podczas operacji szlifowania:
1. Nie należy używać krążków papieru ściernego
o zbyt dużej średnicy. Przy doborze papieru
ściernego należy kierować się zaleceniami
producenta. Papier ścierny o zbyt dużych wymia-
rach, wystający poza obręb talerza szlierskiego,
grozi zranieniem i może powodować zaczepianie,
rozrywanie krążka lub odrzut.
Specjalne ostrzeżenia dotyczące bezpieczeństwa podczas
operacji czyszczenia powierzchni szczotką drucianą:
1. Należy mieć świadomość, że nawet podczas
zwykłej pracy ze szczotki są wyrzucane
kawałki drutów. Nie wolno nadmiernie naprę-
żać drutów przez wywieranie zbyt dużego
nacisku na szczotkę. Druty ze szczotki mogą z
łatwością przebić lekkie ubranie i/lub skórę.
2. Jeśli podczas operacji czyszczenia
powierzchni szczotką drucianą wskazane jest
używanie osłony, należy uważać, aby szczotka
tarczowa ani druciana nie ocierały o osłonę.
Średnica szczotki tarczowej lub drucianej może
podczas pracy ulegać zwiększeniu pod wpływem
obciążenia roboczego i sił odśrodkowych.
Dodatkowe ostrzeżenia dotyczące bezpieczeństwa:
1. W przypadku używania ściernic z obniżonym
środkiem należy używać wyłącznie ściernic
wzmocnionych włóknem szklanym.
2. NIE WOLNO używać w tej szlierce ściernic
garnkowych. Niniejsza szlierka nie jest prze-
widziana do tego rodzaju ściernic i ich używanie
może spowodować poważne obrażenia ciała.
3.
Należy zachować ostrożność, aby nie uszkodzić
uchwytu X-LOCK. Uszkodzenie tych części
może stać się przyczyną pęknięcia ściernicy.
4. Przed włączeniem przełącznika należy się upewnić,
że ściernica nie dotyka obrabianego elementu.
5. Przed rozpoczęciem obróbki danego elementu
pozwolić, aby urządzenie popracowało przez
chwilę bez obciążenia. Zwracać uwagę na
ewentualne drgania lub bicie osiowe, które
mogą wskazywać na nieprawidłowe zamoco-
wanie lub niedokładne wyważenie ściernicy.
