Makita M9508 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Angle Grinder
Meuleuse d’Angle
Esmeriladora Angular
M9506
M9507
M9508
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: M9506 M9507 M9508
Wheel diameter 100 mm (4″) 115 mm (4-1/2″) 125 mm (5″)
Max. wheel thickness 4 mm (5/32″) 6.4 mm (1/4″)
Spindle thread M10 15.88 mm (5/8″)
Rated speed (n) 11,000 /min
Overall length 261 mm (10-1/4″)
Net weight 1.6 kg (3.6 lbs) 1.9 kg (4.1 lbs)
Safety class /II
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failure to follow the warnings and
instructions may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
5.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
6. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electric shock.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.

3ENGLISH
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
3. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
4.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
5. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
2. Follow instruction for lubricating and chang-
ing accessories.
3. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120V 25 ft. 50 ft. 100 ft. 150 ft.
220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.
More Than Not More Than AWG
06–18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
Grinder safety warnings
Safety Warnings Common for Grinding Operations:
1. This power tool is intended to function as a
grinder. Read all safety warnings, instructions,
illustrations and specications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/
or serious injury.
2. Operations such as sanding, wire brush-
ing, polishing or cutting-off are not recom-
mended to be performed with this power tool.
Operations for which the power tool was not
designed may create a hazard and cause per-
sonal injury.
3. Do not use accessories which are not speci-
cally designed and recommended by the tool
manufacturer. Just because the accessory can
be attached to your power tool, it does not assure
safe operation.
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and y apart.
5. The outside diameter and the thickness of your
accessory must be within the capacity rating
of your power tool. Incorrectly sized accessories
cannot be adequately guarded or controlled.
6. Threaded mounting of accessories must
match the grinder spindle thread. For acces-
sories mounted by anges, the arbour hole of
the accessory must t the locating diameter
of the ange. Accessories that do not match the
mounting hardware of the power tool will run out of
balance, vibrate excessively and may cause loss
of control.
7. Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks, backing pad for
cracks, tear or excess wear. If power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After inspect-
ing and installing an accessory, position your-
self and bystanders away from the plane of
the rotating accessory and run the power tool
at maximum no-load speed for one minute.
Damaged accessories will normally break apart
during this test time.

4ENGLISH
8.
Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As appropri-
ate, wear dust mask, hearing protectors, gloves
and workshop apron capable of stopping small
abrasive or workpiece fragments. The eye pro-
tection must be capable of stopping ying debris
generated by various operations. The dust mask
or respirator must be capable of ltrating particles
generated by your operation. Prolonged exposure
to high intensity noise may cause hearing loss.
9. Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment. Fragments of
workpiece or of a broken accessory may y away and
cause injury beyond immediate area of operation.
10. Hold the power tool by insulated gripping sur-
faces only, when performing an operation where
the cutting accessory may contact hidden wiring
or its own cord. Cutting accessory contacting a "live"
wire may make exposed metal parts of the power tool
“live” and could give the operator an electric shock.
11. Position the cord clear of the spinning accessory. If
you lose control, the cord may be cut or snagged and your
hand or arm may be pulled into the spinning accessory.
12. Never lay the power tool down until the acces-
sory has come to a complete stop. The spinning
accessory may grab the surface and pull the
power tool out of your control.
13. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
14. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
15. Do not operate the power tool near ammable
materials. Sparks could ignite these materials.
16. Do not use accessories that require liquid
coolants. Using water or other liquid coolants
may result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other acces-
sory. Pinching or snagging causes rapid stalling of the
rotating accessory which in turn causes the uncon-
trolled power tool to be forced in the direction opposite
of the accessory’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched
by the workpiece, the edge of the wheel that is entering into
the pinch point can dig into the surface of the material caus-
ing the wheel to climb out or kick out. The wheel may either
jump toward or away from the operator, depending on
direction of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
1.
Maintain a rm grip on the power tool and position
your body and arm to allow you to resist kickback
forces. Always use auxiliary handle, if provided, for
maximum control over kickback or torque reaction
during start-up. The operator can control torque reac-
tions or kickback forces, if proper precautions are taken.
2. Never place your hand near the rotating acces-
sory. Accessory may kickback over your hand.
3. Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite
to the wheel’s movement at the point of snagging.
4. Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory
and cause loss of control or kickback.
5. Do not attach a saw chain woodcarving blade
or toothed saw blade. Such blades create fre-
quent kickback and loss of control.
Safety Warnings Specic for Grinding Operation:
1. Use only wheel types that are recommended
for your power tool and the specic guard
designed for the selected wheel. Wheels for
which the power tool was not designed cannot be
adequately guarded and are unsafe.
2. The grinding surface of centre depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot
be adequately protected.
3. The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect
the operator from broken wheel fragments, acci-
dental contact with wheel and sparks that could
ignite clothing.
4.
Wheels must be used only for recommended
applications. For example: do not grind with the
side of cut-off wheel. Abrasive cut-off wheels are
intended for peripheral grinding, side forces applied
to these wheels may cause them to shatter.
5. Always use undamaged wheel anges that are
of correct size and shape for your selected
wheel. Proper wheel anges support the wheel
thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheel anges.
6. Do not use worn down wheels from larger
power tools. Wheel intended for larger power tool
is not suitable for the higher speed of a smaller
tool and may burst.
Additional Safety Warnings:
1.
When using depressed centre grinding wheels,
be sure to use only berglass-reinforced wheels.
2. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product
may result in serious personal injury.
3. Be careful not to damage the spindle, the
ange (especially the installing surface) or the
lock nut. Damage to these parts could result in
wheel breakage.
4. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
5. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.

5ENGLISH
6. Use the specied surface of the wheel to per-
form the grinding.
7. Do not leave the tool running. Operate the tool
only when hand-held.
8. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
9. Observe the instructions of the manufacturer
for correct mounting and use of wheels.
Handle and store wheels with care.
10. Do not use separate reducing bushings or
adaptors to adapt large hole abrasive wheels.
11. Use only anges specied for this tool.
12. For tools intended to be tted with threaded
hole wheel, ensure that the thread in the wheel
is long enough to accept the spindle length.
13. Check that the workpiece is properly
supported.
14. Pay attention that the wheel continues to
rotate after the tool is switched off.
15. If working place is extremely hot and humid,
or badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure opera-
tor safety.
16. Do not use the tool on any materials contain-
ing asbestos.
17. Do not use cloth work gloves during operation.
Fibers from cloth gloves may enter the tool, which
causes tool breakage.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Symbols
The followings show the symbols used for tool.
volts
amperes
hertz
alternating current
rated speed
Class II Construction
revolutions or reciprocation per minute
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and unplugged before adjusting or
checking function on the tool.

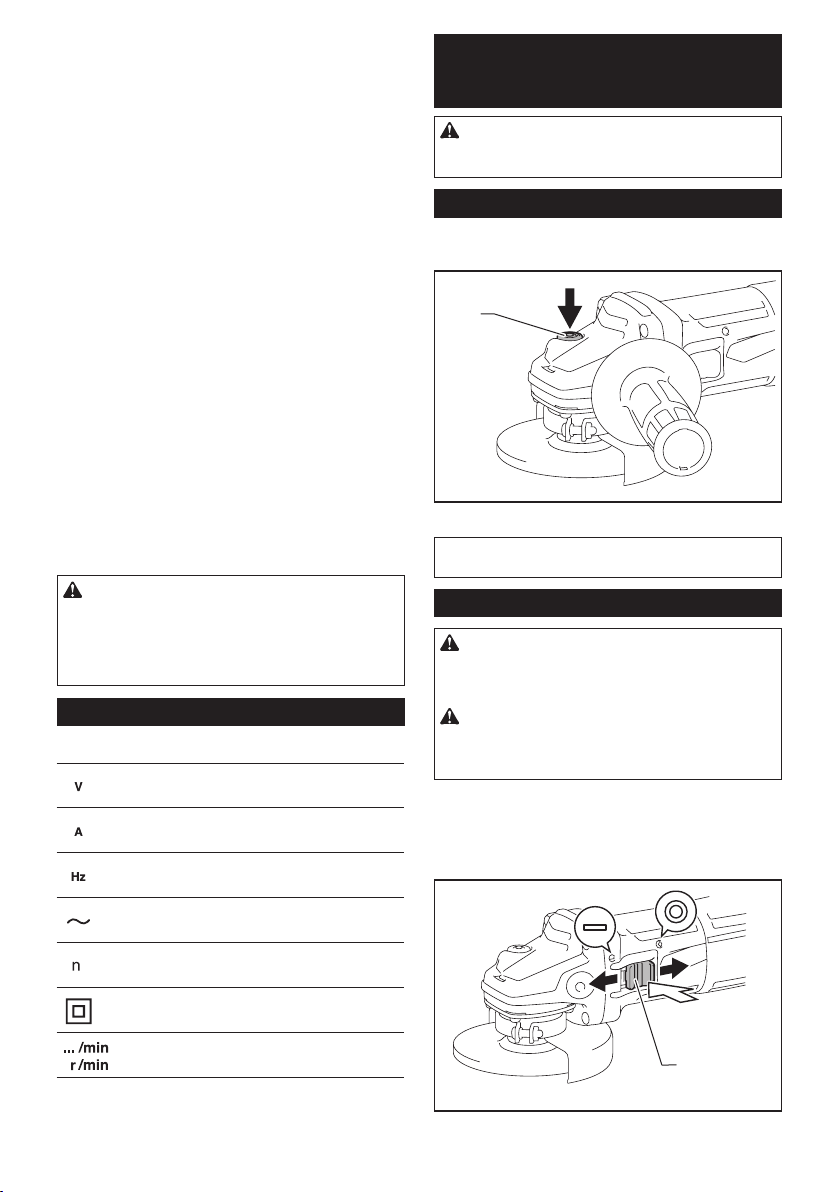

Shaft lock
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
1
► 1. Shaft lock
NOTICE: Never actuate the shaft lock when the
spindle is moving. The tool may be damaged.
Switch action
CAUTION: Before plugging in the tool, always
check to see that the slide switch actuates prop-
erly and returns to the "OFF" position when the
rear of the slide switch is depressed.
CAUTION: Switch can be locked in "ON" posi-
tion for ease of operator comfort during extended
use. Apply caution when locking tool in "ON"
position and maintain rm grasp on tool.
To start the tool, slide the slide switch toward the “I (ON)”
position by pushing the rear of the slide switch. For contin-
uous operation, press the front of the slide switch to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the “O (OFF)” position.
1
► 1. Slide switch

6ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and unplugged before carrying out
any work on the tool.
Installing side grip (handle)
Optional accessory for M9506 in some countries
CAUTION: Always be sure that the side grip is
installed securely before operation.
Screw the side grip securely on the position of the tool
as shown in the gure.
Installing or removing wheel guard
(For depressed center wheel)
WARNING: When using a depressed center
wheel, the wheel guard must be tted on the tool
so that the closed side of the guard always points
toward the operator.
Mount the wheel guard with the protrusions on the
wheel guard band aligned with the notches on the bear-
ing box. Then rotate the wheel guard to such an angle
that it can protect the operator according to work. Be
sure to tighten the screw securely.
To remove wheel guard, follow the installation proce-
dure in reverse.
1
2
3
► 1. Wheel guard 2. Bearing box 3. Screw
Installing or removing depressed
center wheel
Optional accessory
WARNING: When using a depressed center
wheel, the wheel guard must be tted on the tool
so that the closed side of the guard always points
toward the operator.
CAUTION: Make sure that the mounting part
of the inner ange ts into the inner diameter of
the depressed center wheel perfectly. Mounting
the inner ange on the wrong side may result in the
dangerous vibration.
Mount the inner ange onto the spindle. Make sure to t
the straight part of the inner ange onto the straight part
at the bottom of the spindle. Fit the depressed center
wheel on the inner ange and screw the lock nut onto
the spindle.
In case of mounting a depressed center wheel thinner
than 4 mm (5/32″), place the lock nut so that the protru-
sion on the lock nut faces outside. Otherwise, place it
so that the protrusion on it ts into the inner diameter of
the wheel.
1
2
4
3
► 1. Lock nut 2. Depressed center wheel 3. Inner
ange 4. Mounting part
To tighten the lock nut, press the shaft lock rmly so
that the spindle cannot revolve, then use the lock nut
wrench and securely tighten clockwise.
1
2
► 1. Lock nut wrench 2. Shaft lock
To remove the wheel, follow the installation procedure
in reverse.

7ENGLISH
OPERATION
WARNING: It should never be necessary to
force the tool. The weight of the tool applies ade-
quate pressure. Forcing and excessive pressure
could cause dangerous wheel breakage.
WARNING: ALWAYS replace wheel if tool is
dropped while grinding.
WARNING: NEVER bang or hit grinding disc
or wheel onto work.
WARNING: Avoid bouncing and snagging the
wheel, especially when working corners, sharp
edges etc. This can cause loss of control and kickback.
WARNING: NEVER use tool with wood cutting
blades and other saw blades. Such blades when
used on a grinder frequently kick and cause loss of
control leading to personal injury.
CAUTION: Never switch on the tool when it
is in contact with the workpiece, it may cause an
injury to operator.
CAUTION: Always wear safety goggles or a
face shield during operation.
CAUTION: After operation, always switch off
the tool and wait until the wheel has come to a
complete stop before putting the tool down.
CAUTION: ALWAYS hold the tool rmly with
one hand on housing and the other on the side
grip (handle).
Grinding operation
Turn the tool on and then apply the wheel or disc to the
workpiece.
In general, keep the edge of the wheel or disc at an
angle of about 15° to the workpiece surface.
During the break-in period with a new wheel, do not
work the grinder in forward direction or it may cut into
the workpiece. Once the edge of the wheel has been
rounded off by use, the wheel may be worked in both
forward and backward direction.
Without side grip
only for M9506
ALWAYS hold the tool rmly with only one hand on
housing. Do not touch the metal part.
15°
With side grip
optional accessory for M9506 in some countries
ALWAYS hold the tool rmly with one hand on housing
and the other on the side grip.
15°
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and unplugged before attempting to
perform inspection or maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized or Factory Service Centers, always
using Makita replacement parts.
MAKITA LIMITED ONE YEAR
WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one
of Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
• repairs have been made or attempted by others:
• repairs are required because of normal wear and
tear:
• the tool has been abused, misused or improperly
maintained:
• alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH DURING
AND AFTER THE TERM OF THIS WARRANTY.

8ENGLISH
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specic legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or lim-
itation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.

9FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle : M9506 M9507 M9508
Diamètre de la meule 100 mm (4″) 115 mm (4-1/2″) 125 mm (5″)
Épaisseur de meule max. 4 mm (5/32″) 6,4 mm (1/4″)
Filetage de l’arbre M10 15,88 mm (5/8″)
Vitesse nominale (n) 11 000 /min
Longueur totale 261 mm (10-1/4″)
Poids net 1,6 kg (3,6 lbs) 1,9 kg (4,1 lbs)
Classe de sécurité /II
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications
contenues dans ce manuel sont sujettes à modication sans préavis.
• Les spécications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE : Lisez toutes les
consignes de sécurité et toutes les instructions.
L’ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d’incendie et/
ou de blessure grave.
Conservez toutes les mises en
garde et instructions pour réfé-
rence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d’alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s’enammer.
3. Assurez-vous qu’aucun enfant ou curieux ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
1.
Les ches d’outil électrique sont conçues pour
s’adapter parfaitement aux prises de courant. Ne
modiez jamais la che de quelque façon que ce
soit. N’utilisez aucun adaptateur de che sur les
outils électriques avec mise à la terre. En ne modi-
ant pas les ches et en les insérant dans des prises
de courant pour lesquelles elles ont été conçues, vous
réduirez les risques de choc électrique.
2. Évitez tout contact corporel avec les surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Le risque de choc électrique est plus
élevé si votre corps se trouve mis à la terre.
3. N’exposez pas les outils électriques à la pluie
ou à l’eau. La présence d’eau dans un outil élec-
trique augmente le risque de choc électrique.
4. Ne maltraitez pas le cordon. N’utilisez jamais
le cordon pour transporter, tirer ou débrancher
l’outil électrique. Maintenez le cordon à l’écart
des sources de chaleur, de l’huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
5. Lorsque vous utilisez un outil électrique à l’ex-
térieur, utilisez un cordon prolongateur conçu
pour l’usage extérieur. Les risque de choc élec-
trique est moindre lorsqu’un cordon conçu pour
l’usage extérieur est utilisé.
6. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d’ali-
mentation protégée par un disjoncteur de fuite
à la terre. L’utilisation d’un disjoncteur de fuite à la
terre réduit le risque de choc électrique.
Sécurité personnelle
1. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. N’utilisez pas les outils
électriques si vous êtes fatigué ou avez pris
une drogue, de l’alcool ou un médicament. Un
moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner une grave blessure.

10 FRANÇAIS
2. Portez des dispositifs de protection person-
nelle. Portez toujours une protection oculaire.
Les risques de blessure seront moins élevés si
vous utilisez des dispositifs de protection tels
qu’un masque anti-poussière, des chaussures à
semelle antidérapante, une coiffure résistante ou
une protection d’oreilles.
3. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil à la prise de courant
et/ou au bloc-piles, et avant de prendre ou
de transporter l’outil. Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l’interrupteur ou si vous les bran-
chez alors que l’interrupteur est en position de
marche.
4. Retirez toute clé de réglage ou de serrage
avant de mettre l’outil électrique sous tension.
Toute clé laissée en place sur une pièce rotative
de l’outil électrique peut entraîner une blessure.
5. Ne vous étirez pas exagérément. Assurez-vous
d’une bonne prise au sol et d’un bon équilibre
en tout temps. Cela vous permettra d’avoir une
meilleure maîtrise de l’outil électrique dans les
situations imprévues.
6. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez main-
tenir cheveux, vêtements et gants à l’écart des
pièces en mouvement. Les pièces en mouve-
ment peuvent happer les vêtements amples, les
bijoux et les cheveux longs.
7. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous qu’ils sont correc-
tement raccordés et qu’ils sont utilisés de
manière adéquate. L’utilisation d’un appareil de
collecte permet de réduire les risques liés à la
présence de poussière dans l’air.
Utilisation et entretien des outils électriques
1. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l’outil électrique adé-
quat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et plus sécuritaire.
2. N’utilisez pas l’outil électrique s’il n’est pas
possible de l’allumer et de l’éteindre avec son
interrupteur. Un outil électrique dont l’interrupteur
est défectueux représente un danger et doit être
réparé.
3. Débranchez la che de la source d’alimen-
tation et/ou retirez le bloc-piles de l’outil
électrique avant d’effectuer tout réglage, de
remplacer un accessoire ou de ranger l’ou-
til électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l’outil électrique.
4. Après l’utilisation d’un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l’utiliser si elle n’est
pas familiarisée avec l’outil électrique ou les
présentes instructions d’utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n’en connaissent pas le
mode d’utilisation.
5. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon fonction-
nement. Le cas échéant, faites réparer l’outil
électrique avant de l’utiliser. De nombreux
accidents sont causés par des outils électriques
mal entretenus.
6. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l’entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
7. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L’utilisation d’un outil électrique pour d’autres
usages que ceux prévus peut entraîner une situa-
tion dangereuse.
Réparation
1. Faites réparer votre outil électrique par un
réparateur qualié qui utilise des pièces de
rechange identiques aux pièces d’origine. Le
maintien de la sûreté de l’outil électrique sera ainsi
assuré.
2. Suivez les instructions de lubrication et de
remplacement des accessoires.
3. Maintenez les poignées de l’outil sèches,
propres et exemptes d’huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon prolon-
gateur est en bonne condition. Lorsque vous utilisez
un cordon prolongateur, assurez-vous qu’il est assez
robuste pour transporter le courant exigé par le produit.
Un cordon trop petit entraînera une baisse dans la
tension composée, ce qui causera une perte d’énergie
et une surchauffe. Le tableau 1 indique la dimension de
cordon à utiliser, en fonction de la longueur du cordon
et de l’intensité nominale gurant sur la plaque signalé-
tique. En cas de doute, utilisez un calibre plus robuste.
Plus le numéro de calibre est bas, plus le cordon est
robuste.

11 FRANÇAIS
Tableau 1 : Calibre minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 ft. 50 ft. 100 ft. 150 ft.
220 V - 240 V 50 ft. 100 ft. 200 ft. 300 ft.
Plus de Pas plus de Calibre américain des ls
06–18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
Consignes de sécurité pour
meuleuse
Consignes de sécurité courantes pour travaux de
meulage :
1. Cet outil électrique est conçu pour fonctionner
en tant que meuleuse. Lisez toutes les mises
en garde, instructions, illustrations et spéci-
cations qui accompagnent cet outil électrique.
Il y a risque de décharge électrique, d’incendie et/
ou de blessure grave si les instructions ci-dessous
ne sont pas respectées.
2. L’utilisation de cet outil électrique n’est pas
recommandée pour les travaux tels que le
ponçage, le brossage métallique, le polissage
et le tronçonnage. Les travaux pour lequel l’outil
électrique n’a pas été conçu peuvent engendrer
un danger et causer des blessures.
3. N’utilisez pas d’accessoires non conçus spé-
ciquement pour l’outil et non recommandés
par le fabricant de l’outil. Même si un accessoire
peut être xé à votre outil électrique, cela ne
garantit pas son fonctionnement sécuritaire.
4. La vitesse nominale de l’accessoire doit être
au moins égale à la vitesse maximale inscrite
sur l’outil électrique. En tournant plus vite que
leur vitesse nominale, les accessoires peuvent
casser et voler en éclats.
5. Le diamètre extérieur et l’épaisseur de
votre accessoire ne doivent pas dépasser la
capacité nominale de votre outil électrique.
Il est impossible de protéger ou de contrôler
adéquatement les accessoires d’une dimension
inappropriée.
6. Le montage leté des accessoires doit corres-
pondre au letage de l’arbre de la meuleuse.
Pour les accessoires montés à l’aide de
asques, le diamètre intérieur de l’accessoire
doit correspondre au diamètre de positionne-
ment du asque. Les accessoires non adaptés
aux pièces de montage de l’outil électrique se
déséquilibreront, vibreront excessivement et
risqueront d’entraîner une perte de contrôle.
7. N’utilisez pas un accessoire endommagé.
Avant chaque utilisation, inspectez les acces-
soires pour vérier l’absence de copeaux
et ssures sur les accessoires tels que les
meules abrasives, et l’absence de ssures ou
d’usure excessive sur le tampon d’appoint.
Si vous échappez l’outil électrique ou un
accessoire, assurez-vous de l’absence de
dommages ou installez un accessoire non
endommagé. Après avoir vérié et installé
un accessoire, assurez-vous que personne,
y compris vous-même, ne se trouve dans la
trajectoire de l’accessoire en rotation, et faites
tourner l’outil électrique à vide et à vitesse
maximale pendant une minute. Si l’accessoire
est endommagé, il devrait normalement se casser
pendant cet essai.
8. Portez des dispositifs de sécurité personnelle.
Suivant le type d’utilisation, portez un écran
facial, des lunettes à coques ou des lunettes
de sécurité. Au besoin, portez un masque
antipoussières, des protections d’oreilles,
des gants et un tablier de travail assez épais
pour arrêter les petits fragments abrasifs ou
les fragments de pièce. La protection oculaire
utilisée doit pouvoir protéger contre les débris
projetés lors des divers travaux. Le masque anti-
poussières ou le respirateur doit pouvoir ltrer les
particules générées par votre travail. L’exposition
trop longue à un bruit très intense peut entraîner
des lésions de l’ouïe.
9. Tenez toutes les personnes présentes à une
distance sécuritaire de votre zone de travail.
Toute personne pénétrant dans votre zone de
travail doit porter des dispositifs de protection
personnelle. Des fragments de pièce ou d’un
accessoire cassé peuvent s’envoler et blesser
quelqu’un même au-delà de la zone de travail
immédiate.
10. Tenez l’outil électrique uniquement par ses
surfaces de prise isolées pendant tout travail
où l’accessoire de coupe pourrait venir en
contact avec un câblage dissimulé ou avec
son propre cordon. En cas de contact de l’acces-
soire de coupe avec un conducteur sous tension,
les pièces métalliques à découvert de l’outil élec-
trique risqueraient de transmettre une décharge
électrique à l’utilisateur.
11. Positionnez le cordon loin de l’accessoire en
rotation. Si vous perdez la maîtrise de l’outil, le
cordon risque d’être coupé ou accroché, et votre
main ou bras risque d’être entraîné vers l’acces-
soire en rotation.
12. Ne reposez jamais l’outil électrique tant que
l’accessoire ne s’est pas complètement immo-
bilisé. L’accessoire en rotation risquerait d’accro-
cher la surface et d’entraîner la perte de maîtrise
de l’outil électrique.
13. Ne faites pas fonctionner l’outil électrique
lorsque vous le transportez. Un contact acci-
dentel avec l’accessoire en rotation pourrait accro-
cher vos vêtements et entraîner l’accessoire vers
votre corps.

12 FRANÇAIS
14. Nettoyez régulièrement les orices d’aération
de l’outil électrique. Le ventilateur du moteur
aspire les poussières à l’intérieur du boîtier, et
l’accumulation excessive de métal en poudre peut
entraîner un risque électrique.
15. N’utilisez pas l’outil électrique près de maté-
riaux inammables. Les étincelles risqueraient
de faire prendre en feu ces matériaux.
16. N’utilisez pas d’accessoires qui requièrent un
liquide de refroidissement. L’utilisation d’eau
ou autre liquide de refroidissement peut entraîner
une électrocution ou une décharge électrique.
Recul et mises en gardes connexes
Le recul est une réaction brusque qui se produit lors-
qu’une meule en rotation, un tampon d’appoint, une
brosse ou autre accessoire se coince ou accroche. Le
coincement ou l’accrochage entraîne l’arrêt rapide de
l’accessoire en rotation, ce qui en retour propulse l’outil
électrique hors de contrôle dans le sens opposé à la
rotation de l’accessoire au point de grippage.
Par exemple, si une meule abrasive accroche dans la
pièce ou s’y coince, le bord de la meule, au point où elle
se coince, plongera dans le matériau, faisant du même
coup remonter ou reculer la meule hors de la pièce.
La meule peut alors bondir vers l’utilisateur ou dans
le sens opposé, selon la direction du mouvement de
la meule au point de coinçage. Les meules abrasives
peuvent également se casser dans ces conditions.
Le recul est le résultat d’une mauvaise utilisation de
l’outil électrique et/ou de mauvaises méthodes ou
conditions d’utilisation ; on peut l’éviter en prenant les
précautions adéquates indiquées ci-dessous.
1.
Maintenez une prise ferme sur l’outil électrique,
et placez votre corps et votre bras de manière à
pouvoir résister aux forces de recul. Utilisez tou-
jours la poignée auxiliaire, le cas échéant, pour
contrôler au maximum le recul ou la réaction de
couple durant le démarrage. Si les précautions
adéquates sont prises, l’utilisateur peut contrôler les
réactions de couple ou les forces de recul.
2. Ne mettez jamais votre main près de l’acces-
soire en rotation. L’accessoire pourrait reculer
sur votre main.
3. Ne placez pas votre corps dans la zone où
l’outil électrique se déplacera en cas de recul.
Le recul propulsera l’outil dans le sens opposé au
mouvement de la meule au point d’accrochage.
4. Soyez tout particulièrement prudent lorsque
vous travaillez dans les coins, sur les rebords
aigus, etc. Évitez de faire bondir ou accrocher
l’accessoire. Les coins, les rebords aigus ou les
rebondissements ont tendance à provoquer un
accrochage de l’accessoire en rotation et à causer
une perte de contrôle ou un recul.
5.
Ne xez pas de chaîne de scie, de lame de sculp-
ture ou de lame de scie dentée. De telles lames
créent fréquemment un recul et une perte de contrôle.
Consignes de sécurité spéciques aux travaux de
meulage :
1. Utilisez uniquement des meules du type
recommandé pour votre outil électrique, et les
protecteurs spéciquement conçus pour la
meule sélectionnée. Les meules pour lesquelles
l’outil électrique n’a pas été conçu ne peuvent être
adéquatement protégées et sont dangereuses.
2. La surface de meulage des meules à moyeu
déporté doit être montée sous le plan de la
lèvre du protecteur. Une meule mal montée qui
dépasse le plan de la lèvre ne peut être adéquate-
ment protégée.
3. Le protecteur doit être solidement xé à l’outil
électrique et positionné pour un maximum de
sécurité, an qu’un minimum de meule soit
exposé vers l’utilisateur. Le protecteur aide à
protéger l’utilisateur des fragments cassés de
meule, d’un contact accidentel avec la meule
et des étincelles qui peuvent mettre feu aux
vêtements.
4. Les meules ne doivent être utilisées que pour
les applications recommandées. Exemple :
ne meulez pas avec le côté de la meule tron-
çonneuse. Les meules tronçonneuses abrasives
sont conçues pour le meulage périphérique. Elles
peuvent voler en éclats sous l’effet d’une force
latérale.
5. Utilisez toujours des asques de meule en
parfait état et dont la taille et la forme corres-
pondent à la meule sélectionnée. Les asques
de meule adéquats, en soutenant la meule,
réduisent les risques de rupture de la meule. Les
asques des meules tronçonneuses peuvent être
différents des asques de meule.
6. N’utilisez pas les meules usées d’outils élec-
triques plus gros. Une meule conçue pour un
outil électrique plus gros n’est pas adéquate pour
la vitesse plus élevée d’un outil plus petit, et elle
peut voler en éclats.
Consignes de sécurité additionnelles :
1. Lors de l’utilisation des meules à moyeu
déporté, assurez-vous d’utiliser exclusivement
des meules renforcées de bre de verre.
2. N’UTILISEZ JAMAIS de meule évasée en pierre
avec cette meuleuse. Cette meuleuse n’est pas
conçue pour ce type de meules, et l’utilisation
d’un tel produit pourrait provoquer des blessures
graves.
3. Prenez garde d’endommager l’arbre, le asque
(tout particulièrement sa surface de pose) ou
le contre-écrou. La meule risque de casser si
ces pièces sont endommagées.
4. Assurez-vous que la meule n’entre pas en
contact avec la pièce avant de mettre l’outil
sous tension.
5. Avant d’utiliser l’outil sur la pièce elle-même,
laissez-le tourner un instant. Soyez attentif à
toute vibration ou sautillement pouvant indi-
quer que la meule n’est pas bien installée ou
qu’elle est mal équilibrée.
6. Utilisez la face spéciée de la meule pour
meuler.
7. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
8. Ne touchez pas la pièce immédiatement après
l’utilisation ; elle peut être très chaude et brû-
ler votre peau.
9. Respectez les instructions du fabricant
pour monter et utiliser les meules correc-
tement. Manipulez et rangez les meules
soigneusement.

13 FRANÇAIS

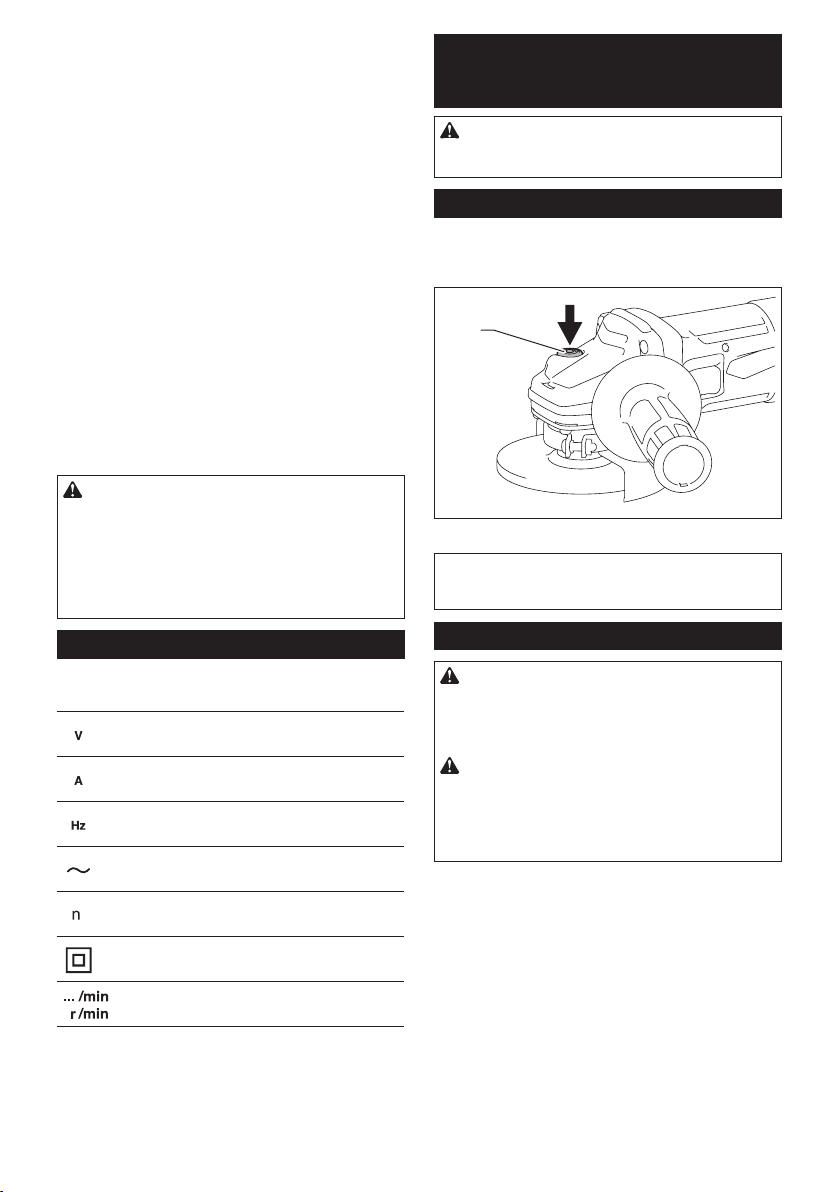

10. N’utilisez pas de raccords de réduction sépa-
rés ou d’adaptateurs pour adapter les meules
abrasives à grand trou.
11. Utilisez exclusivement les asques spéciés
pour cet outil.
12. Avec les outils conçus pour la pose d’une
meule à trou leté, assurez-vous que le le-
tage de la meule est assez long par rapport à la
longueur de l’arbre.
13. Assurez-vous que la pièce est adéquatement
soutenue.
14. Gardez à l’esprit que la meule continue de
tourner après la mise hors tension de l’outil.
15. Si le lieu de travail est extrêmement chaud
et humide, ou très pollué par des poussières
conductrices, utilisez un coupe-circuit (30 mA)
pour assurer la sécurité de l’utilisateur.
16. N’utilisez l’outil sur aucun matériau contenant
de l’amiante.
17. N’utilisez pas de gants de travail en tissu pen-
dant l’utilisation. Les bres des gants en tissu
peuvent pénétrer dans l’outil et l’endommager.
CONSERVEZ CE MODE
D’EMPLOI.
MISE EN GARDE : NE VOUS LAISSEZ PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance ou de familiarité avec le
produit en négligeant les consignes de sécurité
qui accompagnent le produit. L’UTILISATION
INCORRECTE ou l’ignorance des consignes de
sécurité du présent manuel d’instructions com-
porte un risque de blessure grave.
Symboles
Les symboles utilisés pour l’outil sont indiqués
ci-dessous.
volts
ampères
hertz
courant alternatif
vitesse nominale
construction, catégorie II
tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et débranché avant de
l’ajuster ou de vérier son fonctionnement.
Blocage de l’arbre
Appuyez sur le blocage de l’arbre pour empêcher
l’arbre de tourner lors de l’installation ou du retrait des
accessoires.
1
► 1. Blocage de l’arbre
AVIS : N’activez jamais le blocage de l’arbre alors
que l’arbre bouge. Vous pourriez endommager
l’outil.
Interrupteur
ATTENTION : Avant de brancher l’outil, assu-
rez-vous toujours que l’interrupteur à glissière
fonctionne correctement et revient en position
d’arrêt lorsque vous enfoncez l’arrière de l’inter-
rupteur à glissière.
ATTENTION : Pour rendre le travail de l’uti-
lisateur plus confortable lors d’une utilisation
prolongée, l’interrupteur peut être verrouillé en
position de marche. Soyez prudent lorsque vous
verrouillez l’outil en position de marche, et main-
tenez une poigne solide sur l’outil.
Pour démarrer l’outil, faites glisser l’interrupteur à
glissière sur la position « I » (marche) en appuyant à
l’arrière de l’interrupteur à glissière. Pour une utilisation
continue, appuyez à l’avant de l’interrupteur à glissière
pour le verrouiller.
Pour arrêter l’outil, appuyez à l’arrière de l’interrupteur
à glissière, puis faites-le glisser sur la position « O »
(arrêt).

14 FRANÇAIS
1
► 1. Interrupteur à glissière
ASSEMBLAGE
ATTENTION : Avant d’effectuer toute inter-
vention sur l’outil, assurez-vous toujours qu’il est
hors tension et débranché.
Installation de la poignée latérale
Accessoire en option pour M9506 dans certains
pays
ATTENTION : Avant d’utiliser l’outil, assu-
rez-vous toujours que la poignée latérale est
installée de façon sûre.
Vissez la poignée latérale à fond sur la position de l’outil
comme illustré sur la gure.
Pose ou retrait du protecteur
de meule (Pour meule à moyeu
déporté)
MISE EN GARDE : Si vous utilisez une meule
à moyeu déporté, le protecteur de meule doit
être placé sur l’outil de sorte que la partie de la
meule recouverte par le protecteur soit du côté de
l’utilisateur.
Montez le protecteur de meule en alignant la partie
saillante de sa bande sur les entailles du boîtier d’engre-
nage. Faites ensuite tourner le protecteur de meule sur
un angle qui assurera la protection de l’utilisateur selon le
travail à exécuter. Vous devez serrer la vis fermement.
Pour retirer le protecteur de meule, suivez la procédure
d’installation en sens inverse.
1
2
3
► 1. Protecteur de meule 2. Boîtier d’engrenage 3. Vis
Pose ou retrait de la meule à moyeu
déporté
Accessoire en option
MISE EN GARDE : Si vous utilisez une meule à
moyeu déporté, le protecteur de meule doit être placé
sur l’outil de sorte que la partie de la meule recou-
verte par le protecteur soit du côté de l’utilisateur.
ATTENTION : Assurez-vous que la pièce de
montage du asque intérieur est parfaitement
adaptée au diamètre intérieur de la meule à
moyeu déporté. Monter le asque intérieur du mau-
vais côté peut entraîner de dangereuses vibrations.
Montez le asque intérieur sur l’arbre. Assurez-vous
de placer la partie rectiligne du asque intérieur sur
la partie rectiligne au bas de l’arbre. Placez la meule
à moyeu déporté sur le asque intérieur, et vissez le
contre-écrou sur l’arbre.
Lorsque vous montez une meule à moyeu déporté plus
mince que 4 mm (5/32″), placez le contre-écrou de sorte
que sa partie saillante soit orientée vers l’extérieur.
Autrement, placez-le de sorte que sa partie saillante soit
parfaitement adaptée au diamètre intérieur de la meule.
1
2
4
3
► 1. Contre-écrou 2. Meule à moyeu déporté
3. Flasque intérieur 4. Pièce de montage

15 FRANÇAIS
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l’arbre pour empêcher l’arbre de tourner,
puis utilisez la clé à contre-écrou en serrant fermement
dans le sens des aiguilles d’une montre.
1
2
► 1. Clé à contre-écrou 2. Blocage de l’arbre
Pour retirer la meule, suivez la procédure d’installation
en sens inverse.
UTILISATION
MISE EN GARDE : Il n’est jamais nécessaire
de forcer l’outil. Le poids de l’outil lui-même suft à
assurer une pression adéquate. Le fait de forcer l’outil
ou d’appliquer une pression excessive comporte un
risque dangereux de casser la meule.
MISE EN GARDE : Remplacez TOUJOURS
la meule lorsque vous échappez l’outil pendant le
meulage.
MISE EN GARDE : Ne frappez JAMAIS le
disque de meulage ou la meule contre la pièce à
travailler.
MISE EN GARDE : Évitez de laisser la meule
sautiller ou accrocher, tout spécialement lorsque
vous travaillez dans les coins, sur les bords tran-
chants, etc. Cela peut causer une perte de contrôle
et un recul.
MISE EN GARDE : N’utilisez JAMAIS cet
outil avec des lames à bois et autres lames de
scie. Les lames de ce type sautent fréquemment lors-
qu’elles sont utilisées sur une meuleuse et risquent
d’entraîner une perte de contrôle pouvant causer des
blessures.
ATTENTION : Ne mettez jamais l’outil en
marche alors qu’il se trouve en contact avec la
pièce à travailler, pour éviter de vous blesser.
ATTENTION : Portez toujours des lunettes de
sécurité ou un écran facial pendant l’utilisation.
ATTENTION : Après l’utilisation, mettez tou-
jours l’outil hors tension et attendez l’arrêt com-
plet de la meule avant de déposer l’outil.
ATTENTION : Tenez TOUJOURS l’outil ferme-
ment en posant une main sur le boîtier et l’autre
main sur la poignée latérale.
Meulage
Mettez l’outil en marche puis posez la meule ou le
disque sur la pièce à travailler.
En général, vous devez maintenir le bord de la meule
ou du disque sur un angle d’environ 15° par rapport à la
surface de la pièce à travailler.
Pendant la période de rodage d’une meule neuve, ne
faites pas progresser la meuleuse vers l’avant, sinon
elle risque de couper la pièce à travailler. Une fois le
bord de la meule rodée, la meule peut être utilisée dans
les sens avant et arrière.
Sans poignée latérale
Uniquement pour M9506
Tenez TOUJOURS l’outil fermement en posant une
seule main sur le boîtier. Ne touchez pas la partie
métallique.
15°
Avec poignée latérale
Accessoire en option pour M9506 dans certains
pays
Tenez TOUJOURS l’outil fermement en posant une
main sur le boîtier et l’autre main sur la poignée
latérale.
15°
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et débranché avant d’y
effectuer tout travail d’inspection ou d’entretien.

16 FRANÇAIS
AVIS : N’utilisez jamais d’essence, de benzine,
de solvant, d’alcool ou autres produits similaires.
Une décoloration, une déformation ou la forma-
tion de ssures peuvent en découler.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, l’inspection et le remplacement
des charbons, et tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de ser-
vice après-vente agréé ou d’usine Makita, exclusive-
ment avec des pièces de rechange Makita.
GARANTIE LIMITÉE D’UN AN DE
MAKITA
Politique de garantie
Tous les outils Makita sont soigneusement inspectés et
mis à l’essai avant de quitter l’usine. Ils sont garantis
contre les vices de fabrication et de matériau pour une
période d’UN AN suivant la date de l’achat original. Si
un problème survient pendant cette période d’un an,
retournez l’outil COMPLET, fret payé d’avance, à une
usine ou un centre de service après-vente autorisé
Makita. S’il ressort de l’inspection que le problème est
dû à un vice de fabrication ou de matériau, Makita répa-
rera (ou remplacera, à son gré) l’outil gratuitement.
Cette garantie ne s’applique pas dans les cas où :
• des réparations ont été effectuées ou tentées par
un tiers;
• des réparations sont nécessaires en raison de
l’usure normale;
• l’outil a été malmené, mal utilisé ou non adéquate-
ment entretenu;
• l’outil a subi des modications.
MAKITA NE SERA EN AUCUN CAS RESPONSABLE
DE TOUS DOMMAGES INDIRECTS, ACCESSOIRES
OU CONSÉCUTIFS DE LA VENTE OU DE
L’UTILISATION DU PRODUIT. CET AVIS DE NON-
RESPONSABILITÉ S’APPLIQUE PENDANT ET
APRÈS LA PÉRIODE COUVERTE PAR CETTE
GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À TOUTES GARANTIES IMPLICITES, Y COMPRIS
LES GARANTIES DE « QUALITÉ MARCHANDE »
OU D’« ADAPTATION À UN USAGE PARTICULIER »
APRÈS LA PÉRIODE DE GARANTIE D’UN AN.
Cette garantie vous donne des droits légaux spéci-
ques, et vous pouvez également avoir d’autres droits
qui varient d’une province à l’autre. Certaines provinces
n’autorisant pas l’exclusion ou la restriction des dom-
mages accessoires ou consécutifs, il se peut que la
restriction ou l’exclusion ci-dessus ne s’applique pas à
vous. Certaines provinces n’autorisant pas de restric-
tion quant à la durée des garanties implicites, il se peut
que la restriction ci-dessus ne s’applique pas à vous.

17 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo: M9506 M9507 M9508
Especicaciones eléctricas en México 120 V 6,3 A 50/60 Hz
Diámetro de la rueda o disco abrasivo 100 mm (4″) 115 mm (4-1/2″) 125 mm (5″)
Grosor máx. de la rueda o disco abrasivo 4 mm (5/32″) 6,4 mm (1/4″)
Rosca del eje M10 15,88 mm (5/8″)
Velocidad especicada (n) 11 000 r/min
Longitud total 261 mm (10-1/4″)
Peso neto 1,6 kg (3,6 lbs) 1,9 kg (4,1 lbs)
Clase de seguridad /II
• Debido a nuestro programa continuo de investigación y desarrollo, las especicaciones aquí dadas están
sujetas a cambios sin previo aviso.
• Las especicaciones pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA 01/2003
ADVERTENCIAS DE
SEGURIDAD
Advertencias generales de
seguridad para herramientas
eléctricas
ADVERTENCIA: Lea todas las advertencias
de seguridad e instrucciones. El no seguir las
advertencias e instrucciones indicadas puede ocasio-
nar una descarga eléctrica, un incendio y/o lesiones
graves.
Conserve todas las advertencias
e instrucciones como referencia
en el futuro.
En las advertencias, el término “herramienta eléctrica”
se reere a su herramienta eléctrica de funcionamiento
con conexión a la red eléctrica (con cableado eléctrico)
o herramienta eléctrica de funcionamiento a batería
(inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presen-
cia de líquidos, gases o polvo inamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
1. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modique nunca la cla-
vija de conexión de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas
eléctricas que tengan conexión a tierra (puesta
a tierra). La utilización de clavijas no modica-
das y que encajen perfectamente en la toma de
corriente reducirá el riesgo de que se produzca
una descarga eléctrica.
2. Evite tocar con el cuerpo supercies conec-
tadas a tierra o puestas a tierra tales como
tubos, radiadores, cocinas y refrigeradores. Si
su cuerpo es puesto a tierra o conectado a tierra
existirá un mayor riesgo de que sufra una des-
carga eléctrica.
3. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
4. No maltrate el cable. Nunca utilice el cable
para transportar, jalar o desconectar la herra-
mienta eléctrica. Mantenga el cable alejado del
calor, aceite, objetos cortantes o piezas móvi-
les. Los cables dañados o enredados aumentan
el riesgo de sufrir una descarga eléctrica.
5. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de
un cable apropiado para uso en exteriores redu-
cirá el riesgo de que se produzca una descarga
eléctrica.
6. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla a tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.

18 ESPAÑOL
Seguridad personal
1. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice una herramienta eléctrica cuando esté
cansado o bajo la inuencia de drogas, alco-
hol o medicamentos. Un momento de distracción
mientras opera las herramientas eléctricas puede
terminar en una lesión grave.
2. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá el riesgo de lesiones.
3. Impida el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de batería,
así como al levantar o cargar la herramienta.
Cargar las herramientas eléctricas con su dedo
en el interruptor o enchufarlas con el interrup-
tor encendido hace que los accidentes sean
comunes.
4. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la herra-
mienta eléctrica puede ocasionar alguna lesión.
5. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equi-
librio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
6. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa
y los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en las piezas
móviles.
7. Si dispone de dispositivos para la conexión
de equipos de extracción y recolección de
polvo, asegúrese de conectarlos y utilizarlos
debidamente. Hacer uso de la recolección de
polvo puede reducir los riesgos relacionados con
el polvo.
Mantenimiento y uso de la herramienta eléctrica
1. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
mejor trabajo y de forma más segura a la veloci-
dad para la que ha sido fabricada.
2. No utilice la herramienta eléctrica si el inte-
rruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser contro-
lada con el interruptor es peligrosa y debe ser
reemplazada.
3. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o guar-
dar las herramientas eléctricas. Dichas medidas
de seguridad preventivas reducen el riesgo de
que la herramienta se inicie accidentalmente.
4. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
5. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con mantenimiento
inadecuado.
6. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
7. Utilice la herramienta eléctrica, los accesorios
y las brocas de acuerdo con estas instruccio-
nes, considerando las condiciones laborales
y el trabajo a realizar. Si utiliza la herramienta
eléctrica para realizar operaciones distintas de
las indicadas, podrá presentarse una situación
peligrosa.
Servicio
1. Haga que una persona calicada repare la
herramienta eléctrica utilizando sólo piezas de
repuesto idénticas. Esto asegura que se man-
tenga la seguridad de la herramienta eléctrica.
2. Siga las instrucciones para la lubricación y
cambio de accesorios.
3. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en bue-
nas condiciones. Cuando utilice un cable de extensión,
asegúrese de utilizar uno del calibre suciente para
conducir la corriente que demande el producto. Un
cable de calibre inferior ocasionará una caída en la
tensión de línea y a su vez una pérdida de potencia
y sobrecalentamiento. La tabla 1 muestra la medida
correcta a utilizar dependiendo de la longitud del cable
y el amperaje nominal indicado en la placa de carac-
terísticas. Si no está seguro, utilice el siguiente calibre
más alto. Cuanto menor sea el número de calibre, más
corriente podrá conducir el cable.

19 ESPAÑOL
Tabla 1: Calibre mínimo para el cable
Amperaje nominal Voltios Longitud total del cable en metros
120 V 7 m (25 ft.) 15 m (50 ft.) 30 m (100 ft.) 45,7 m (150 ft.)
220 V -
240 V
15 m (50 ft.) 30 m (100 ft.) 60,9 m (200 ft.) 91,4 m (300 ft.)
Más de No más de Calibre del cable (AWG)
0 A 6 A –18 16 16 14
6 A 10 A 18 16 14 12
10 A 12 A 16 16 14 12
12 A 16 A 14 12 No se recomienda
Advertencias de seguridad para la
esmeriladora
Advertencias de seguridad comunes para las ope-
raciones de esmerilado:
1. Esta herramienta eléctrica está diseñada para
funcionar como esmeriladora. Lea todas las
advertencias de seguridad, instrucciones,
ilustraciones y especicaciones suministra-
das con esta herramienta eléctrica. El no seguir
todas las instrucciones indicadas a continuación
podrá ocasionar una descarga eléctrica, incendio
y/o lesiones graves.
2. Las operaciones tales como lijado, cepillado
con alambre, pulido o corte no están recomen-
dadas para realizarse con esta herramienta
eléctrica. Las operaciones para las que la herra-
mienta eléctrica no está diseñada pueden repre-
sentar un riesgo y ocasionar lesiones personales.
3. No utilice accesorios que no hayan sido espe-
cícamente diseñados y recomendados por
el fabricante de la herramienta. Sólo porque
un accesorio pueda instalarse en su herramienta
eléctrica no garantiza una operación segura.
4. La velocidad especicada para el accesorio
debe ser por lo menos la misma que la veloci-
dad máxima marcada en la herramienta eléc-
trica. Los accesorios que vayan a una velocidad
mayor que su velocidad especicada pueden
romperse y desintegrase.
5. El diámetro exterior y el grosor de su acce-
sorio deben estar dentro de la capacidad
indicada de su herramienta eléctrica. Los
accesorios de tamaño incorrecto no podrán ser
protegidos ni controlados adecuadamente.
6.
El ensartado de los accesorios debe encajar en la
rosca del eje de la esmeriladora. Para los acceso-
rios instalados por medio de bridas, el oricio del
eje del accesorio debe encajar con el diámetro
de ubicación de la brida. Los accesorios que no
encajen con el equipo de montaje de la herramienta
eléctrica se desequilibrarán, vibrarán excesivamente
y podrán causar pérdida de control.
7. No utilice accesorios dañados. Antes de cada
uso, inspeccione los accesorios tales como
las ruedas abrasivas para vericar que no
haya grietas ni astillas, o la almohadilla de
soporte para revisar que no haya roturas,
rasgaduras o un desgaste excesivo. Si la
herramienta eléctrica o algún accesorio llegan
a caerse, inspeccione que no haya daños
o instale un accesorio que no esté dañado.
Después de inspeccionar e instalar un acceso-
rio, colóquense usted y las personas alrededor
lejos del plano del accesorio giratorio y haga
funcionar la herramienta eléctrica a la veloci-
dad máxima sin carga durante un minuto. Los
accesorios dañados por lo general se romperán
durante este tiempo de prueba.
8. Utilice equipo de protección personal.
Dependiendo de la aplicación, use careta
y gafas protectoras o de seguridad. Según
resulte apropiado, use máscara contra polvo,
protectores para oídos, guantes y mandil de
trabajo que puedan detener pequeños frag-
mentos abrasivos o de la pieza de trabajo.
La protección para los ojos deberá ser capaz de
detener los residuos que salgan volando a causa
de las distintas operaciones. La máscara contra
polvo o respirador deberá ser capaz de ltrar las
partículas generadas durante su operación. La
exposición prolongada al ruido de alta intensidad
podrá provocar pérdida auditiva.
9. Mantenga a las personas alrededor a una
distancia segura del área de trabajo. Cualquier
persona que ingrese al área de trabajo deberá
usar equipo de protección personal. Los frag-
mentos de la pieza de trabajo o de un accesorio
roto podrán salir proyectados más allá del área
inmediata de operación y causar lesiones.
10.
Cuando realice una operación en la que el acce-
sorio de corte pueda entrar en contacto con
cableado oculto o con su propio cable, sujete
la herramienta eléctrica únicamente por las
supercies de sujeción aisladas. El contacto del
accesorio de corte con un cable con corriente podrá
hacer que la corriente pase por las partes metálicas
expuestas de la herramienta eléctrica y ocasionar
una descarga eléctrica al operador.
11. Coloque el cable lejos del accesorio giratorio.
Si pierde el control, el cable podrá ser cortado o
enredarse y jalar su mano o brazo hacia el acce-
sorio giratorio.
12. Nunca deje la herramienta eléctrica hasta que
el accesorio se haya detenido completamente.
El accesorio giratorio puede agarrar la supercie y
jalar la herramienta eléctrica haciendo que usted
pierda el control sobre ella.
13. No tenga encendida la herramienta eléctrica
mientras la lleva cargando a un costado. El
contacto accidental con el accesorio giratorio
podría enganchar su ropa y jalar el accesorio
hacia su cuerpo.

20 ESPAÑOL
14. Limpie regularmente los oricios de ventila-
ción de la herramienta eléctrica. El ventilador
del motor atraerá el polvo hacia el interior de la
carcasa y la acumulación excesiva de polvo metá-
lico podrá ocasionar riesgos eléctricos.
15. No utilice la herramienta eléctrica cerca de
materiales inamables. Las chispas pueden
prender fuego a estos materiales.
16. No utilice accesorios que requieran refrigeran-
tes líquidos. El uso de agua u otros refrigerantes
líquidos puede ocasionar una electrocución o
descarga eléctrica.
Retrocesos bruscos y advertencias relacionadas
El retroceso brusco es una reacción repentina a un
atoramiento o enganchamiento de la rueda giratoria,
almohadilla de soporte, cepillo o cualquier otro acce-
sorio. El atoramiento o enganchamiento ocasiona un
rápido detenimiento del accesorio giratorio que a su vez
causa que la herramienta eléctrica descontrolada sea
forzada en la dirección opuesta al giro del accesorio en
el punto de atascamiento.
Por ejemplo, si una rueda o disco abrasivo queda
enganchada o atorada por la pieza de trabajo, el borde
de la rueda que está entrando en el punto de atora-
miento puede hundirse en la supercie del material
haciendo que la rueda se salga o salte. La rueda podrá
saltar ya sea hacia el operador o en dirección contraria
a él, dependiendo de la dirección del movimiento de la
rueda en el punto de atoramiento. Las ruedas abrasivas
también pueden romperse en estas condiciones.
El retroceso brusco es el resultado de un mal uso de la
herramienta eléctrica y/o de procedimientos o condicio-
nes de operación incorrectos y puede evitarse tomando
las precauciones adecuadas tal como se indica a
continuación.
1. Mantenga sujetada rmemente la herramienta
eléctrica y posicione su cuerpo y brazo de
manera que pueda resistir las fuerzas del
retroceso brusco. De estar disponible, utilice
siempre el mango auxiliar para un control
máximo durante un retroceso brusco o reac-
ción de torsión durante la puesta en marcha
de la herramienta. El operador puede controlar
las reacciones de torsión o fuerzas del retroceso
brusco siempre y cuando se tomen las precaucio-
nes adecuadas.
2. Nunca coloque su mano cerca del accesorio
giratorio. El accesorio puede tener un retroceso
brusco sobre su mano.
3. No posicione su cuerpo en el área donde
la herramienta eléctrica pueda desplazarse
en caso de ocurrir un retroceso brusco. El
retroceso brusco proyectará la herramienta en
dirección opuesta al movimiento de la rueda en el
punto de enganchamiento.
4. Tenga especial cuidado al trabajar en esqui-
nas, bordes losos, etc. Evite que el accesorio
rebote o se enganche. Las esquinas, bordes
losos o rebotes tienden a enganchar el accesorio
giratorio y ocasionar la pérdida de control o un
retroceso brusco.
5. No coloque una cadena de sierra, un disco
para labrar madera ni un disco de la sierra
dentado. Dichos discos ocasionan con frecuencia
un retroceso brusco y la pérdida de control.
Advertencias de seguridad especícas para la ope-
ración de esmerilado:
1.
Use solamente los tipos de ruedas recomenda-
dos para su herramienta eléctrica y el protector
diseñado especícamente para la rueda selec-
cionada. Las ruedas para las que esta herramienta
eléctrica no está diseñada no podrán ser protegi-
das adecuadamente y resultarán inseguras.
2. La supercie de esmerilado de las ruedas o
discos abrasivos de centro hundido debe que-
dar colocada debajo del plano del borde del
protector. Una rueda instalada incorrectamente
que se proyecte a través del plano del borde del
protector no podrá ser protegida adecuadamente.
3. El protector debe quedar bien instalado y
colocado en la herramienta eléctrica para
garantizar la máxima seguridad, de tal manera
que el operador esté lo menos expuesto posi-
ble a la rueda. El protector ayuda a proteger al
operador de los fragmentos rotos de la rueda, del
contacto accidental con la rueda y de las chispas
que podrían prender fuego a la ropa.
4. Las ruedas o discos abrasivos deben usarse
únicamente para las aplicaciones recomen-
dadas. Por ejemplo, no haga operaciones de
esmerilado con la parte lateral de la rueda
cortadora. Las ruedas cortadoras abrasivas
están diseñadas para el esmerilado periférico;
las fuerzas aplicadas lateralmente a estas ruedas
pueden ocasionar que se rompan en pedazos.
5. Utilice siempre bridas para ruedas que no
estén dañadas y del tamaño y la forma correc-
tos para la rueda seleccionada. Las bridas para
ruedas adecuadas soportan la rueda reduciendo
así la posibilidad de rotura de la rueda. Las bridas
para ruedas cortadoras pueden ser diferentes a
las bridas para ruedas de esmerilado.
6.
No utilice ruedas que estén desgastadas de
herramientas eléctricas más grandes. Una rueda
diseñada para una herramienta eléctrica más
grande no es adecuada para la velocidad mayor de
una herramienta más pequeña y puede reventarse.
Advertencias de seguridad adicionales:
1. Cuando utilice ruedas de esmerilado de cen-
tro hundido, asegúrese de utilizar solamente
ruedas reforzadas con bra de vidrio.
2. NUNCA UTILICE ruedas de tipo copa de piedra
con esta esmeriladora. Esta esmeriladora no
está diseñada para estos tipos de ruedas y el uso
de dichos productos puede ocasionar lesiones
personales graves.
3. Tenga cuidado de no dañar el eje, la brida
(especialmente la supercie de instalación)
o la contratuerca. Si estas piezas se dañan la
rueda podría romperse.
4. Asegúrese de que la rueda no esté haciendo
contacto con la pieza de trabajo antes de acti-
var el interruptor.
5. Antes de utilizar la herramienta en una pieza
de trabajo denitiva, déjala funcionar durante
un rato. Observe si hay vibración o bamboleo
que pueda indicar una instalación incorrecta o
una rueda mal equilibrada.
6. Utilice la supercie especicada de la rueda
para realizar el esmerilado.
