Makita DTD134 User manual

GB Cordless Impact Driver Instruction Manual
F Tournevis à Chocs sans Fil Manuel d’instructions
D Akku-Schlagschrauber Betriebsanleitung
I Avvitatore ad impulso a batteria Istruzioni per l’uso
NL Accu-slagschroevendraaier Gebruiksaanwijzing
E Atornillador de Impacto Inalámbrico Manual de instrucciones
P Parafusadeira de Impacto a Bateria Manual de instruções
DK Akku slagskruetrækker Brugsanvisning
GR
Ασύρματο κρουστικό βιδοτρύπανο Οδηγίες χρήσεως
DTD134
DTD146

2
12
34
56
78
10
11
AB
9
8
7
4
1
2
3
012012
015659
012016
004521
012128
012015
012017
012063
5
6

3
910
11
12
13 14
120
100
80
60
40
20
0 1.0 2.0 3.0
M14
M12
M10
M8
(M14)
(M12)
(M10)
(M8)
15
N m
16
18 (S)
17
(kgf cm)
(1224)
(1020)
(816)
(612)
(408)
(204)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0 1.0 2.0 3.0
M12
M10
M8
(M12)
(M10)
(M8)
N m
16
18 (S)
17
(kgf cm)
19
13
14
012013
006257
012014
006258
006255
20
012050
12
10

4
15 16
17
18
19
26
27
26
23
24 25
012018
006304
012019
013950
28
26
012020
21
22

5
ENGLISH (Original instructions)
Explanation of general view
1 Red indicator
2 Button
3 Battery cartridge
4 Star marking
5 Indicator lamps
6 Check button
7 Switch trigger
8 Lamp
9 Reversing switch lever
10 Bit
11 Sleeve
12 Bit-piece
13 Hook
14 Screw
15 Standard bolt
16 Fastening torque
17 Proper fastening torque
18 Fastening time
19 High tensile bolt
20 Limit mark
21 Screws
22 Rear cover
23 Spring
24 Arm
25 Recessed part

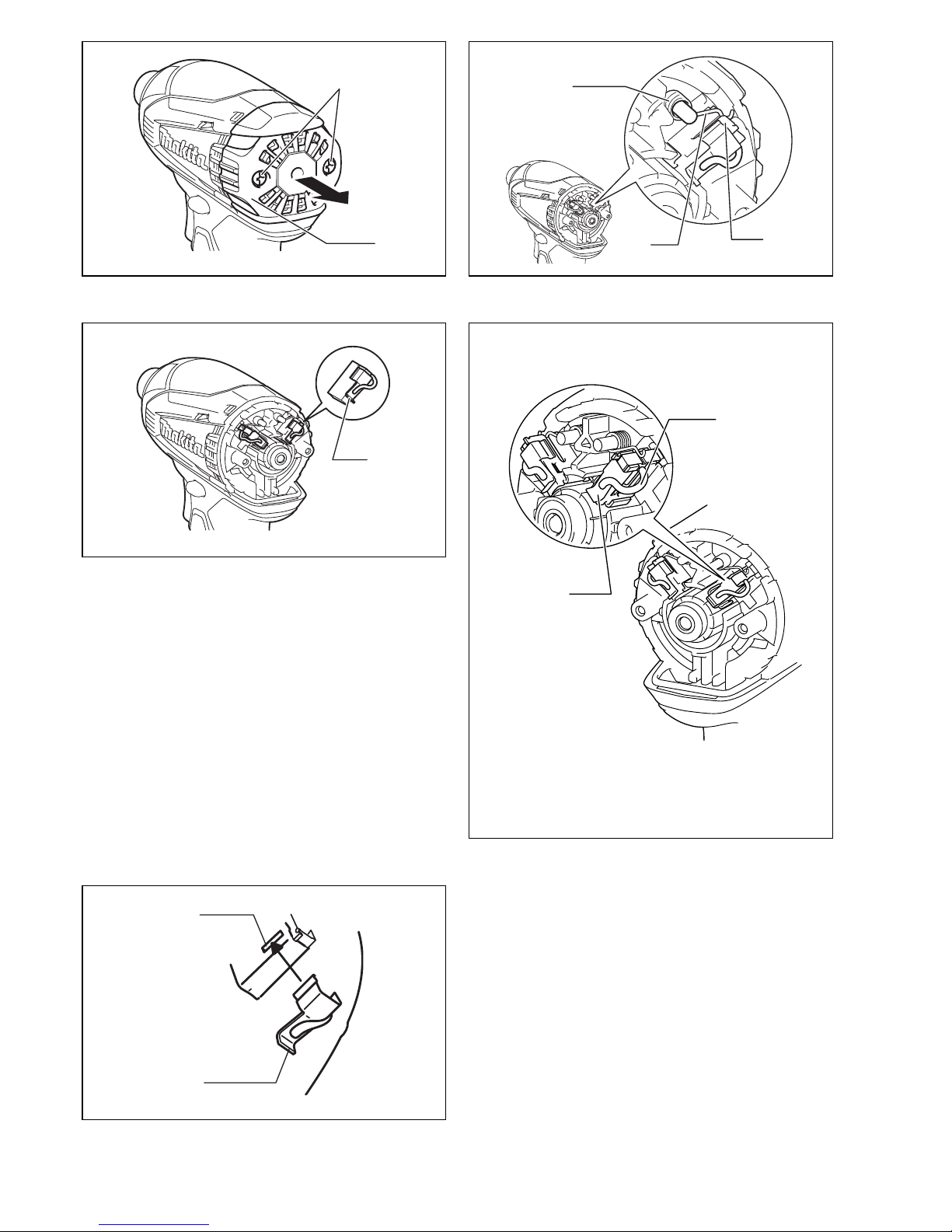

26 Carbon brush cap
27 Lead wire
28 Hole
SPECIFICATIONS
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications and battery cartridge may differ from
country to country.
• Weight, with battery cartridge, according to EPTA-Pro-
cedure 01/2003
ENE033-1
Intended use
The tool is intended for screw driving in wood, metal and
plastic.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future refer-
ence.
GEB054-3
CORDLESS IMPACT DRIVER
SAFETY WARNINGS
1. Hold power tool by insulated gripping surfaces,
when performing an operation where the fas-
tener may contact hidden wiring. Fasteners con-
tacting a “live” wire may make exposed metal parts
of the power tool “live” and could give the operator
an electric shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Wear ear protectors.
5. Do not touch the bit or the workpiece immedi-
ately after operation. They may be extremely hot
and could burn your skin.
6. Keep hands away from rotating parts.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
ENC007-9
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
Model DTD134 DTD146
Capacities
Machinescrew 4mm–8mm
Standard bolt 5 mm – 14 mm
High tensile bolt 5 mm – 12 mm
No load speed (min–1) 0–2,400 0–2,300
Impacts per minute 0 – 3,200
Overall length 138 mm
Rated voltage D.C. 14.4 V D.C. 18 V
Battery cartridge BL1415/BL1415N BL1430/BL1440/
BL1450
BL1815/BL1815N/
BL1820/BL1820B
BL1830/BL1840/
BL1840B/BL1850/
BL1850B
Net weight 1.2 kg 1.4 kg 1.3 kg 1.5 kg

6
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to disposal
of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the battery cartridge if you do not use it
for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.
Installing or removing battery cartridge (Fig. 1)
CAUTION:
• Always switch off the tool before installing or removing
of the battery cartridge.
•Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge. Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip it
into place. Insert it all the way until it locks in place with a
little click. If you can see the red indicator on the upper
side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the red
indicator cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not install the battery cartridge forcibly. If the car-
tridge does not slide in easily, it is not being inserted
correctly.
Battery protection system (Lithium-ion battery
with star marking) (Fig. 2)
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes it to draw
an abnormally high current.
In this situation, release the switch trigger on the tool
and stop the application that caused the tool to become
overloaded. Then pull the switch trigger again to
restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before pulling the
switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. In this situation, remove and recharge
the battery.
Indicating the remaining battery capacity (Fig. 3)
(Only for battery cartridges with “B” at the end of the
model number.)
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for few seconds.
015658
Indicator lamps
Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery may
have
malfunctioned.

7
NOTE:
• Depending on the conditions of use and the ambient
temperature, the indication may differ slightly from the
actual capacity.
Switch action (Fig. 4)
CAUTION:
• Before installing the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the front lamp (Fig. 5)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 – 15 seconds after
the switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 6)
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Installing or removing driver bit or socket bit
(Fig. 7)
Use only bits that has inserting portion shown in the fig-
ure.
For tool with shallow bit hole
006348
For tool with deep bit hole
011405
1. To install the bit, pull the sleeve and insert the bit into
the sleeve as far as it will go. (Fig. 8)
2. To install the bit, insert the bit-piece and bit into the
sleeve as far as it will go. The bit-piece should be
inserted into the sleeve with its pointed end facing
in. Then release the sleeve to secure the bit. (Fig. 9)
To remove the bit, pull the sleeve and pull the bit out.
NOTE:
• For all countries other than Europe, it’s not necessary
to pull the sleeve when installing the bit.
• If the bit is not inserted deep enough into the sleeve,
the sleeve will not return to its original position and the
bit will not be secured. In this case, try re-inserting the
bit according to the instructions above.
• When it is difficult to insert the bit, pull the sleeve and
insert it into the sleeve as far as it will go.
• After inserting the bit, make sure that it is firmly
secured. If it comes out, do not use it.
Hook (Fig. 10)
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool hous-
ing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
OPERATION
The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. The relation between fas-
tening torque and fastening time is shown in the figures.
(Fig. 11, 12 & 13)
Hold the tool firmly and place the point of the driver bit in
the screw head. Apply forward pressure to the tool to the
extent that the bit will not slip off the screw and turn the
tool on to start operation.
NOTE:
• Use the proper bit for the head of the screw/bolt that
you wish to use.
• When fastening screw M8 or smaller, carefully adjust
pressure on the switch trigger so that the screw is not
damaged.
• Hold the tool pointed straight at the screw.
• If you tighten the screw for a time longer than shown in
the figures, the screw or the point of the driver bit may
be overstressed, stripped, damaged, etc. Before start-
ing your job, always perform a test operation to deter-
mine the proper fastening time for your screw.
• If you use a spare battery to continue the operation,
rest the tool at least 15 min.
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
A = 12 mm
B = 9 mm
Use only these type of bit. Follow the
procedure (1).
(Note) Bit-piece is not necessary.
A = 17 mm
B = 14 mm
To install these types of bits, follow the
procedure (1).
A = 12 mm
B = 9 mm
To install these types of bits, follow the
procedure (2).
(Note) Bit-piece is necessary for
installing the bit.

8
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket bit
will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
5. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes. (Fig. 14)
Use a screwdriver to remove two screws then remove
the rear cover. (Fig. 15)
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit screw-
driver of slender shaft or the like. (Fig. 16)
Use pliers to remove the carbon brush caps of the car-
bon brushes. Take out the worn carbon brushes, insert
the new ones and replace the carbon brush cap in
reverse. (Fig. 17)
Make sure to place the lead wire in opposite side of the
arm. (Fig. 18)
Make sure that the carbon brush caps fit into the holes in
brush holders securely. (Fig. 19)
Reinstall the rear cover and tighten two screws securely.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Screwbits
• Hook
• Plastic carrying case
• Makita genuine battery and charger
• Battery protector
NOTE:
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Model DTD146
Sound pressure level (LpA): 93 dB (A)
Sound power level (LWA): 104 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Model DTD146
Work mode: impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah): 15.5 m/s2
Uncertainty (K): 2.0 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-17
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Cordless Impact Driver
Model No./ Type: DTD146
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
standard or standardized documents:
EN60745
The technical file in accordance with 2006/42/EC is avail-
able from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31.12.2013
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

9
FRANÇAIS (Instructions originales)
Descriptif
1 Indicateur rouge
2Bouton
3 Batterie
4 Marque étoilée
5 Voyants lumineux
6 Bouton de vérification
7 Gâchette
8 Lampe
9 Levier inverseur
10 Embout
11 Manchon
12 Porte-embout
13 Crochet
14 Vis
15 Boulon standard
16 Couple de serrage
17 Couple de serrage correct
18 Temps de serrage
19 Boulon à haute résistance
20 Limite d’usure
21 Vis
22 Couvercle arrière
23 Ressort
24 Bras
25 Partie encastrée
26 Bouchon de porte-charbon
27 Fil conducteur
28 Orifice
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications et la batterie peuvent être différentes
suivant les pays.
• Poids, avec la batterie, conformément à la procédure
EPTA-01/2003
ENE033-1
Utilisations
L’outil est conçu pour le vissage dans le bois, le métal et
le plastique.
GEA010-1
Consignes de sécurité générales pour outils
électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas respec-
tées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB054-3
CONSIGNES DE SÉCURITÉ POUR
TOURNEVIS À CHOCS SANS FIL
1. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle la visseuse peut
entrer en contact avec des fils cachés. Le contact
avec un fil sous tension mettra les parties métalli-
ques exposées de la visseuse sous tension, causant
ainsi un choc électrique chez l’utilisateur.
2.
Ayez toujours une assise ferme sous vos pieds.
Veillez à ce que personne ne se trouve en-dessous
de vous quand vous utilisez l’outil en hauteur.
3. Tenez votre outil fermement.
4. Portez un casque anti-bruit.
5. Ne touchez pas l’embout ou le matériau immédia-
tement après l’utilisation ; ils peuvent être extrê-
mement chauds et brûler votre peau.
6. Gardez les mains éloignées des pièces en rotation.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question.
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
Modèle DTD134 DTD146
Capacités
Vis à machine 4 mm – 8 mm
Boulon standard 5 mm – 14 mm
Boulon à haute
résistance 5 mm – 12 mm
Vitesse à vide (min–1)0–2400 0–2300
Coups par minute 0 – 3 200
Longueur totale 138 mm
Tension nominale 14,4 V CC 18 V CC
Batterie
BL1415 /BL1415N
BL1430/BL1440/
BL1450
BL1815/BL1815N/
BL1820/BL1820B
BL1830/BL1840/
BL1840B/BL1850/
BL1850B
Poids net 1,2 kg 1,4 kg 1,3 kg 1,5 kg

10
ENC007-9
PRÉCAUTIONS IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2.
Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps de
fonctionnement devient excessivement court. Il y a
risque de surchauffe, de brûlures, voire d’explo-
sion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les à
l’eau claire et consultez immédiatement un méde-
cin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
6.
Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou de
dépasser 50°C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde d’échapper ou de heurter la batterie.
9. N’utilisez pas la batterie si elle est abîmée.
10. La batterie doit être éliminée conformément aux
réglementations locales en vigueur.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2.
Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de la
pièce se trouve entre 10°C et 40°C. Avant de char-
ger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie si vous prévoyez de ne pas
l’utiliser pendant une période prolongée (plus de
six mois).
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation ou retrait de la batterie (Fig. 1)
ATTENTION :
• Mettez toujours l’outil hors tension avant de poser ou
de retirer la batterie.
•Lorsque vous posez ou retirez la batterie, tenez fer-
mement l’outil et la batterie. Si vous ne tenez pas fer-
mement l’outil et la batterie, ils risquent de s’abîmer en
vous glissant des mains, et vous courez un risque de
blessure corporelle.
Pour retirer la batterie, faites-la glisser hors de l’outil tout
en faisant glisser le bouton qui se trouve à l’avant de la
batterie.
Pour poser la batterie, alignez sa languette sur la rainure
à l’intérieur du carter, et faites-la glisser en place. Insé-
rez-la à fond, jusqu’à ce qu’elle se mette en place avec
un léger déclic. Si vous pouvez voir l’indicateur rouge du
côté supérieur du bouton, la batterie n’est pas complète-
ment verrouillée.
ATTENTION :
• Insérez toujours la batterie à fond, jusqu’à ce que l’indi-
cateur rouge ne soit plus visible. Sinon, elle pourrait
tomber accidentellement de l’outil, au risque de vous
blesser ou de blesser quelqu’un se trouvant près de
vous.
• Ne forcez pas pour insérer la batterie. Si elle ne glisse
pas facilement, c’est que vous ne l’insérez pas correc-
tement.
Dispositif de protection de la batterie (batterie au
lithium-ion avec marque étoilée) (Fig. 2)
Les batteries au lithium-ion qui portent une marque étoi-
lée sont dotées d’un dispositif de protection. Ce dispositif
coupe automatiquement l’alimentation de l’outil pour pro-
longer la durée de service de la batterie.
Si l’outil et/ou la batterie se trouve dans l’une ou l’autre
des situations suivantes, l’outil cessera automatiquement
de fonctionner :
• Surchargé :
L’outil est utilisé de manière telle qu’il consomme un
courant anormalement élevé.
Il faut alors libérer la gâchette de l’outil et cesser l’appli-
cation qui cause la surcharge. Tirez ensuite de nou-
veau sur la gâchette pour redémarrer.
Si l’outil ne démarre pas, cela signifie que la batterie
est trop chaude. Il faut alors laisser refroidir la batterie
avant de tirer de nouveau sur la gâchette.
• Faible tension de la batterie :
La charge restante de la batterie étant trop faible, l’outil
ne fonctionne pas. Le cas échéant, retirez la batterie et
rechargez-la.

11
Affichage de la charge restante de la batterie
(Fig. 3)
(Uniquement pour les batteries dont le numéro de
modèle finit par “B”.)
Appuyez sur le bouton de vérification situé sur la batterie
pour afficher la charge restante de la batterie. Les
voyants lumineux s’allument pendant quelques secon-
des.
015658
NOTE :
• En fonction des conditions d’utilisation et de la tempé-
rature ambiante, la charge restante affichée peut diffé-
rer légèrement de la valeur réelle.
Interrupteur (Fig. 4)
ATTENTION :
• Avant d’installer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
Allumage de la lampe avant (Fig. 5)
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue. Lorsque vous relâchez la gâchette, la
lumière s’éteint au bout de 10 – 15 secondes.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
Inverseur (Fig. 6)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d’une mon-
tre, ou du côté B pour une rotation dans le sens inverse
des aiguilles d’une montre.
La pression sur la gâchette n’est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier inverseur en position neutre.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout travail
dessus.
Installation ou retrait de l’embout ou l’embout à
douille (Fig. 7)
Utilisez exclusivement les embouts dotés de la partie à
insérer indiquée sur la figure.
Pour outil à orifice d’embout peu profond
006348
Pour outil à orifice d’embout profond
011405
1. Pour poser l’embout, tirez sur le manchon et insérez
l’embout à fond dans ce dernier. (Fig. 8)
2. Pour poser l’embout, insérez le porte-embout et
l’embout à fond dans le manchon. Le porte-embout
doit être inséré dans le manchon avec sa pointe
orientée vers l’intérieur du manchon. Libérez ensuite
le manchon pour fixer l’embout. (Fig. 9)
Pour retirer l’embout, tirez sur le manchon et faites sortir
l’embout.
NOTE :
• Pour tous les pays autres que ceux d’Europe, il n’est pas
nécessaire de tirer sur le manchon pour poser l’embout.
• Si l’embout n’est pas inséré assez profondément dans le
manchon, celui-ci ne revient pas à sa position d’origine
et l’embout ne se trouve pas bien assuré. En ce cas,
insérez à nouveau l’embout comme il est dit ci-dessus.
• S’il est difficile d’insérer l’embout, tirez le manchon et
insérez-y l’embout à fond.
• Après avoir inséré l’embout, assurez-vous qu’il est fer-
mement fixé. Ne l’utilisez pas s’il sort du manchon.
Voyants lumineux
Capacité restante
allumé éteint clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
La batterie est
probablement
défectueuse.
A = 12 mm
B = 9 mm
Utilisez exclusivement ce type
d’embout. Suivez la procédure (1).
(Note) Porte-embout non requis.
A = 17 mm
B = 14 mm
Pour installer ces types d’embout,
suivez la procédure (1).
A = 12 mm
B = 9 mm
Pour installer ces types d’embout,
suivez la procédure (2).
(Note) Un porte-embout est requis
pour installer l’embout.

12
Crochet (Fig. 10)
L’outil est équipé d’un crochet pratique qui permet de
l’accrocher temporairement.
Ce crochet s’installe d’un côté comme de l’autre de l’outil.
Pour installer le crochet, insérez-le dans une des rainu-
res situées de chaque côté du carter de l’outil, puis ser-
rez-le avec une vis. Pour l’enlever, desserrez la vis et
retirez-le.
UTILISATION
Le couple de serrage correct peut varier en fonction du
type ou de la dimension de la vis/du boulon, du matériau
de la pièce à fixer, etc. Le rapport entre le couple de ser-
rage et le temps de serrage est donné à la figure.
(Fig. 11, 12 et 13)
Tenez votre outil fermement et placez la panne de
l’embout dans la tête de la vis. Appliquez à l’outil une
pression vers l’avant suffisante pour que la panne ne
glisse pas hors de la vis et mettez le contact.
NOTE :
• Utilisez l’embout qui convient à la tête de la vis/du bou-
lon utilisé(e).
• Quand vous fixez des vis M8 ou plus petites, réglez
délicatement la pression sur la gâchette de façon à ne
pas endommager la vis.
• Tenez votre outil bien droit sur la vis.
• Si vous serrez la vis plus longtemps que le temps indi-
qué dans les figures, la vis ou la pointe de l’embout ris-
que d’être soumise à une force trop grande et de foirer
ou être endommagée, etc. Avant de commencer votre
travail, effectuez toujours un test de fonctionnement
pour connaître le temps de serrage approprié pour la
vis utilisée.
• Si vous utilisez une batterie de rechange pour poursui-
vre votre travail, laissez d’abord reposer l’outil pendant
au moins 15 minutes.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de serrage
diminue.
2. Embout ou embout à douille
L’utilisation d’un embout ou un embout à douille de
mauvaise dimension entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie du
boulon sont les mêmes, le couple de serrage cor-
rect variera en fonction du diamètre de boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en fonction
du coefficient de couple, de la catégorie du boulon
et de la longueur du boulon.
4. Le couple de serrage est affecté par la façon dont vous
tenez l’outil ou la pièce, ou par la position de vissage.
5. Le fonctionnement de l’outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Remplacement des charbons
Remplacez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques. (Fig. 14)
Utilisez un tournevis pour retirer les deux vis, puis retirez
le couvercle arrière. (Fig. 15)
Soulevez le bras du ressort puis placez-le dans la partie
encastrée du carter à l’aide d’un tournevis à tête fendue
et à tige mince, ou d’un objet similaire. (Fig. 16)
Utilisez des pinces pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez les neufs et
fixez le bouchon de porte-charbon. (Fig. 17)
Vous devez placer le fil conducteur du côté opposé au
bras. (Fig. 18)
Assurez-vous que les bouchons de porte-charbon res-
tent fermement en place dans les orifices de porte-char-
bon. (Fig. 19)
Remettez en place le couvercle arrière et serrez ferme-
ment les deux vis.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES EN OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou
pièces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Embouts de vis
• Crochet
• Étui de transport en plastique
• Batterie et chargeur Makita authentiques
• Protecteur de batterie
NOTE :
• Il se peut que certains éléments de la liste soient com-
pris dans l’emballage de l’outil en tant qu’accessoires
standard. Ils peuvent varier d’un pays à l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Modèle DTD146
Niveau de pression sonore (LpA) : 93 dB (A)
Niveau de puissance sonore (LWA) : 104 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit

13
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Modèle DTD146
Mode de travail : serrage avec impact de vis ne
dépassant pas la capacité maximale de l’outil
Émission de vibrations (ah) : 15,5 m/s2
Incertitude (K) : 2,0 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa
mise hors tension, lorsqu’il tourne à vide et le moment
de son déclenchement).
ENH101-17
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita déclare que la (les) machine(s) suivante(s) :
Désignation de la machine :
Tournevis à Chocs sans Fil
N° de modèle / Type : DTD146
sont conformes aux directives européennes suivan-
tes :
2006/42/CE
et sont fabriquées conformément aux normes ou aux
documents normalisés suivants :
EN60745
La documentation technique conforme à la norme 2006/
42/CE est disponible auprès de :
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique
31.12.2013
Yasushi Fukaya
Directeur
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

14
DEUTSCH (Originale Anleitungen)
Übersicht
1 Rote Anzeige
2 Knopf
3Akku
4 Sternsymbol
5 Anzeigelampen
6Prüftaste
7 Ein-Aus-Schalter
8 Lampe
9 Drehrichtungsumschalter
10 Einsatz
11 Werkzeugaufnahme
12 Einsatzhalter
13 Haken
14 Schraube
15 Standardschraube
16 Anzugsmoment
17 Korrekte Anzugsmoment
18 Anzugszeit
19 HV-Schraube
20 Verschleißgrenze
21 Schrauben
22 Rückabdeckung
23 Feder
24 Arm
25 Vertiefung
26 Kohlebürstenkappe
27 Zuleitungsdraht
28 Loch
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten und der Akku können von Land
zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
ENE033-1
Vorgesehene Verwendung
Die Maschine ist für das Eindrehen von Schrauben in
Holz, Metall und Kunststoff vorgesehen.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB054-3
SICHERHEITSWARNUNGEN FÜR
AKKU-SCHLAGSCHRAUBER
1. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass das
Befestigungselement verborgene Kabel. Bei Kon-
takt mit einem Strom führenden Kabel können die
freiliegenden Metallteile des Elektrowerkzeugs
ebenfalls Strom führend werden, so dass der Benut-
zer einen elektrischen Schlag erleiden kann.
2. Sorgen Sie für sicheren Stand und halten Sie
jederzeit Gleichgewicht.
Stellen Sie sicher, dass sich bei Einsatz der
Maschine an hochgelegenen Arbeitsplätzen
keine Personen darunter aufhalten.
3. Halten Sie die Maschine fest.
4. Tragen Sie stets einen Gehörschutz.
5. Vermeiden Sie eine Berührung des Bohrerein-
satzes oder des Werkstücks unmittelbar nach
der Bearbeitung, weil sie dann noch sehr heiß
sind und Hautverbrennungen verursachen kön-
nen.
6. Halten Sie die Hände von rotierenden Teilen fern.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
Modell DTD134 DTD146
Bohrleistung
Maschinenschraube 4 mm – 8 mm
Standardschraube 5 mm – 14 mm
HV-Schraube 5 mm – 12 mm
Leerlaufdrehzahl (min–1) 0–2400 0–2300
Schlagzahl pro Minute 0 – 3 200
Gesamtlänge 138 mm
Nennspannung DC 14,4 V DC 18 V
Akku BL1415/
BL1415N
BL1430/
BL1440/BL1450
BL1815/
BL1815N/
BL1820/
BL1820B
BL1830/BL1840/
BL1840B/
BL1850/
BL1850B
Nettogewicht 1,2 kg 1,4 kg 1,3 kg 1,5 kg

15
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten.
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
ENC007-9
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
6. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder voll-
kommen verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Keinen beschädigten Akku benutzen.
10. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Akku muss geladen werden, wenn er lange
Zeit (länger als sechs Monate) nicht benutzt
wird.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
VORSICHT:
• Schalten Sie stets die Maschine aus, bevor Sie den
Akku anbringen oder abnehmen.
•Halten Sie Maschine und Akku beim Anbringen
oder Abnehmen des Akkus sicher fest. Wenn Sie
Maschine und Akku nicht sicher festhalten, können sie
Ihnen aus der Hand rutschen, was zu einer Beschädi-
gung der Maschine und des Akkus und zu Körperver-
letzungen führen kann.
Ziehen Sie den Akku zum Abnehmen von der Maschine
ab, während Sie den Knopf an der Vorderseite des Akkus
verschieben.
Richten Sie zum Anbringen des Akkus dessen Füh-
rungsfeder auf die Nut im Gehäuse aus, und schieben
Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis
er mit einem hörbaren Klicken einrastet. Falls die rote
Anzeige an der Oberseite des Knopfes sichtbar ist, ist
der Akku-Adapter nicht vollständig verriegelt.
VORSICHT:
• Schieben Sie den Akku stets bis zum Anschlag ein, bis
die rote Anzeige nicht mehr sichtbar ist. Anderenfalls
kann er aus der Maschine herausfallen und Sie oder
umstehende Personen verletzen.
• Unterlassen Sie Gewaltanwendung beim Anbringen
des Akkus. Falls der Akku nicht reibungslos hineinglei-
tet, ist er nicht richtig ausgerichtet.
Akku-Schutzsystem (Lithium-Ionen-Akku mit
Sternsymbol) (Abb. 2)
Lithium-Ionen-Akkus mit Sternsymbol sind mit einem
Schutzsystem ausgestattet. Dieses System schaltet die
Stromversorgung der Maschine automatisch ab, um die
Akku-Lebensdauer zu verlängern.
Die Maschine schaltet sich während des Betriebs auto-
matisch ab, wenn Maschine und/oder Akku einer der fol-
genden Bedingungen unterliegen:
• Überlastung:
Die Maschine wird auf eine Weise benutzt, die eine
ungewöhnlich hohe Stromaufnahme bewirkt.
Lassen Sie in dieser Situation den Ein-Aus-Schalter
der Maschine los, und brechen Sie die Arbeit ab, die
eine Überlastung der Maschine verursacht hat. Betäti-
gen Sie dann den Ein-Aus-Schalter erneut, um die
Maschine wieder zu starten.
Falls die Maschine nicht startet, ist der Akku überhitzt.
Lassen Sie den Akku in dieser Situation abkühlen,
bevor Sie den Ein-Aus-Schalter erneut betätigen.
• Niedrige Akkuspannung:
Die Akku-Restkapazität ist zu niedrig, und die
Maschine funktioniert nicht. Nehmen Sie in dieser
Situation den Akku ab, und laden Sie ihn auf.

16
Anzeigen der Akku-Restkapazität (Abb. 3)
(Nur für Akkus mit “B” am Ende der Modellnummer.)
Drücken Sie die Prüftaste am Akku, um die Akku-Restka-
pazität anzuzeigen. Die Anzeigelampen leuchten wenige
Sekunden lang auf.
015658
HINWEIS:
• Abhängig von den Benutzungsbedingungen und der
Umgebungstemperatur kann die Anzeige geringfügig
von der tatsächlichen Kapazität abweichen.
Schalterfunktion (Abb. 4)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, dass der Ein-Aus-Schalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Ein-Aus-
Schalter drücken. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los.
Einschalten der Frontlampe (Abb. 5)
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Licht-
quelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe ein-
zuschalten. Die Lampe bleibt erleuchtet, solange der
Ein-Aus-Schalter gedrückt gehalten wird. Die Lampe
erlischt etwa 10 – 15 Sekunden nach dem Loslassen des
Ein-Aus-Schalters automatisch.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
Drehrichtungsumschalterbedienung (Abb. 6)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Drücken Sie auf die Seite A des Drehrichtungsumschal-
ters für Rechtsdrehung, und auf die Seite B für Linksdre-
hung.
In der Neutralstellung des Drehrichtungsumschalters ist
der Ein-Aus-Schalter verriegelt.
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch laufender
Maschine kann die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter stets auf die
Neutralstellung, wenn Sie die Maschine nicht benut-
zen.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass die Maschine ausgeschal-
tet und der Akku abgenommen ist.
Montage und Demontage vom Schraubendreher-
oder Steckschlüsseleinsatz (Abb. 7)
Verwenden Sie nur Einsätze, deren Einschubteil die in
der Abbildung gezeigte Form hat.
Für Maschine mit flacher Werkzeugaufnahme
006348
Für Maschine mit tiefer Werkzeugaufnahme
011405
1. Zum Montieren des Einsatzes die Werkzeugauf-
nahme ziehen, und den Einsatz bis zum Anschlag in
die Werkzeugaufnahme einführen. (Abb. 8)
2. Zum Montieren des Einsatzes den Einsatzhalter und
den Einsatz bis zum Anschlag in die Werkzeugauf-
nahme einführen. Der Einsatzhalter muss mit der
spitzen Seite nach innen in die Werkzeugaufnahme
eingeführt werden. Lassen Sie dann die Werkzeug-
aufnahme los, um den Einsatz zu sichern. (Abb. 9)
Zum Entfernen des Einsatzes die Werkzeugaufnahme
ziehen, und den Einsatz herausziehen.
Anzeigelampen
Restkapazität
Erleuchtet Aus Blinkend
75% bis 100%
50% bis 75%
25% bis 50%
0% bis 25%
Den Akku
aufladen.
Möglicherweise
liegt eine
Funktionsstörung
im Akku vor.
A = 12 mm
B = 9 mm
Nur diese Einsatztypen verwenden.
Wenden Sie Verfahren (1) an.
(Hinweis) Einsatzhalter wird nicht
benötigt.
A = 17 mm
B = 14 mm
Zur Montage dieser Einsatztypen wen-
den Sie Verfahren (1) an.
A = 12 mm
B = 9 mm
Zur Montage dieser Einsatztypen wen-
den Sie Verfahren (2) an.
(Hinweis) Für die Montage des Einsat-
zes wird ein Einsatzhalter benötigt.

17
HINWEIS:
• In allen anderen Ländern außer Europa erübrigt sich
das Ziehen der Werkzeugaufnahme zum Montieren
des Einsatzes.
• Wird der Einsatz nicht tief genug in die Werkzeugauf-
nahme eingeführt, kehrt die Werkzeugaufnahme nicht
zur Ausgangsstellung zurück, so dass der Einsatz nicht
eingespannt wird. Versuchen Sie in diesem Fall, den
Einsatz wie oben beschrieben neu einzuführen.
• Wenn das Einführen des Einsatzes schwierig ist, zie-
hen Sie die Werkzeugaufnahme zurück, und führen Sie
dann den Einsatz bis zum Anschlag in die Werkzeug-
aufnahme ein.
• Vergewissern Sie sich nach dem Einführen des Einsat-
zes, dass er einwandfrei gesichert ist. Verwenden Sie
ihn nicht, falls er herausrutscht.
Haken (Abb. 10)
Der Haken ist praktisch, um das Werkzeug vorüberge-
hend aufzuhängen. Der Haken kann auf beiden Seiten
des Werkzeugs angebracht werden.
Um den Haken anzubringen, führen Sie ihn in die Nut
entweder auf der linken oder rechten Seite des Werk-
zeuggehäuses ein, und sichern Sie ihn dann mit einer
Schraube. Um den Haken zu entfernen, lösen Sie die
Schraube, und nehmen Sie dann den Haken heraus.
BETRIEB
Das korrekte Anzugsmoment hängt u.a. von der Art oder
Größe der Schrauben oder der Art der zu verschrauben-
den Materialien ab. Der Zusammenhang zwischen
Anzugsmoment und Anzugszeit ist aus den Diagrammen
ersichtlich. (Abb. 11, 12 u. 13)
Halten Sie die Maschine mit festem Griff, und setzen Sie
die Spitze des Schraubendrehereinsatzes in den Schrau-
benkopf ein. Üben Sie Vorwärtsdruck auf die Maschine
aus, so dass der Einsatz nicht von der Schraube
abrutscht, und schalten Sie die Maschine ein, um mit der
Schraubarbeit zu beginnen.
HINWEIS:
• Verwenden Sie einen für den Kopf der zu verwenden-
den Schraube passenden Einsatz.
• Üben Sie beim Anziehen von Schrauben der Größe M8
oder kleiner vorsichtigen Druck auf den Ein-Aus-Schal-
ter aus, damit die Schraube nicht beschädigt wird.
• Halten Sie die Maschine gerade auf die Schraube
gerichtet.
• Wird die in den Diagrammen angegebene Anzugszeit
überschritten, können die Schraube oder die Spitze
des Schraubendrehereinsatzes überlastet, ausgeris-
sen oder beschädigt werden. Führen Sie vor Arbeitsbe-
ginn stets eine Probeverschraubung durch, um die
geeignete Anzugszeit für die jeweilige Schraube zu
ermitteln.
• Wenn Sie die Arbeit mit einem Ersatzakku fortsetzen
wollen, lassen Sie die Maschine mindestens 15 Minu-
ten lang abkühlen.
Das Anzugsmoment unterliegt einer Reihe von Einflüs-
sen, einschließlich der folgenden. Überprüfen Sie das
Anzugsmoment nach dem Anziehen stets mit einem
Drehmomentschlüssel.
1. Wenn der Akku nahezu erschöpft ist, fällt die Span-
nung ab, und das Anzugsmoment verringert sich.
2. Schraubendreher- oder Steckschlüsseleinsatz
Die Verwendung eines Schraubendreher- oder
Steckschlüsseleinsatzes der falschen Größe bewirkt
eine Verringerung des Anzugsmoments.
3. Schraube
• Selbst wenn der Drehmoment-Koeffizient und der
Typ der Schraube gleich sind, ändert sich das Kor-
rekte Anzugsmoment je nach dem Durchmesser
der Schraube.
• Selbst wenn Schrauben den gleichen Durchmes-
ser haben, ist das korrekte Anzugsmoment je
nach Drehmoment-Koeffizient, Typ und Länge der
Schraube unterschiedlich.
4. Die Art und Weise, wie die Maschine oder das Mate-
rial der Verschraubungsposition gehalten wird,
beeinflusst das Anzugsmoment.
5. Der Betrieb der Maschine mit einer niedrigen Dreh-
zahl hat eine Reduzierung des Anzugsmoments zur
Folge.
WARTUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von
Inspektions- oder Wartungsarbeiten stets, dass die
Maschine ausgeschaltet und der Akku abgenommen
ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Kohlebürsten wechseln
Wenn sie bis zur Verschleißgrenze abgenutzt sind, müs-
sen sie erneuert werden. Halten Sie die Kohlebürsten
stets sauber, damit sie ungehindert in den Haltern gleiten
können. Beide Kohlebürsten sollten gleichzeitig erneuert
werden. Verwenden Sie nur identische Kohlebürsten.
(Abb. 14)
Drehen Sie die zwei Schrauben mit einem Schrauben-
dreher heraus, und nehmen Sie dann die Rückabde-
ckung ab. (Abb. 15)
Heben Sie den Arm der Feder an, und setzen Sie ihn
dann mithilfe eines Schlitzschraubendrehers mit schlan-
kem Schaft oder dergleichen in die Vertiefung des
Gehäuses ein. (Abb. 16)
Entfernen Sie die Kappen der Kohlebürsten mit einer
Zange. Nehmen Sie die abgenutzten Kohlebürsten her-
aus, setzen Sie die neuen ein, und bringen Sie die Kap-
pee umgekehrt wieder an. (Abb. 17)
Achten Sie darauf, dass der Zuleitungsdraht auf der
gegenüberliegenden Seite des Arms liegt. (Abb. 18)
Vergewissern Sie sich, dass die Kappen der Kohlebürs-
ten einwandfrei in den Löchern der Bürstenhalter sitzen.
(Abb. 19)
Bringen Sie die Rückabdeckung wieder an, und ziehen
Sie die zwei Schrauben fest an.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Kundendienstzentren unter ausschließlicher Verwen-
dung von Makita-Originalersatzteilen ausgeführt werden.

18
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Schraubendrehereinsätze
• Haken
• Plastikkoffer
• Original-Makita-Akku und -Ladegerät
• Akkuschützer
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör
im Werkzeugsatz enthalten sein. Sie können von Land
zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Modell DTD146
Schalldruckpegel (LpA): 93 dB (A)
Schalleistungspegel (LWA): 104 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Modell DTD146
Arbeitsmodus: Schlagschrauben von
Befestigungsteilen der maximalen Kapazität der
Maschine
Vibrationsemission (ah): 15,5 m/s2
Ungewissheit (K): 2,0 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-17
Nur für europäische Länder
EG-Übereinstimmungserklärung
Makita erklärt, dass die folgende(n) Maschine(n):
Bezeichnung der Maschine:
Akku-Schlagschrauber
Modell-Nr./ Typ: DTD146
den folgenden europäischen Richtlinien entspre-
chen:
2006/42/EG
gemäß den folgenden Standards oder standardisierten
Dokumenten hergestellt werden:
EN60745
Die technische Akte in Übereinstimmung mit 2006/42/EG
ist erhältlich von:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
31.12.2013
Yasushi Fukaya
Direktor
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

19
ITALIANO (Istruzioni originali)
Visione generale
1 Indicatore rosso
2 Bottone
3 Cartuccia batteria
4 Marchio di stella
5Spie
6 Bottone di controllo
7 Grilletto dell’interruttore
8 Lampadina
9 Leva interruttore inversione
10 Punta
11 Manicotto
12 Pezzo di punta
13 Gancio
14 Vite
15 Bullone standard
16 Coppia di serraggio
17 Coppia di serraggio corretta
18 Tempo di serraggio
19 Bullone altamente tensile
20 Segno limite
21 Viti
22 Coperchio posteriore
23 Molla
24 Braccio
25 Parte incassata
26 Tappo spazzole di carbone
27 Cavo elettrico
28 Foro
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici e la cartuccia batteria potrebbero differire
da paese a paese.
• Peso, con cartuccia batteria, secondo la Procedura
EPTA 01/2003
ENE033-1
Utilizzo previsto
Questo utensile serve ad avvitare le viti nel legno,
metallo e plastica.
GEA010-1
Avvertimenti generali per la sicurezza
dell’utensile elettrico
AVVERTIMENTO Leggere tutti gli avvertimenti per
la sicurezza e le istruzioni. La mancata osservanza
degli avvertimenti e delle istruzioni può causare scosse
elettriche, incendio e/o gravi incidenti.
Conservare tutti gli avvertimenti e le istruzioni per
riferimenti futuri.
GEB054-3
AVVERTIMENTI PER LA SICUREZZA PER LA
AVVITATORE AD IMPULSO A BATTERIA
1. Tenere l’utensile per le superfici isolate quando
si esegue una operazione in cui i dispositivi di
chiusura potrebbero fare contatto con fili elet-
trici nascosti. I dispositivi di chiusura che fanno
contatto con un filo elettrico “sotto tensione” potreb-
bero mettere “sotto tensione” le parti metalliche
esposte dell’utensile dando una scossa elettrica
all’operatore.
2. Assicurarsi sempre di avere i piedi sul sicuro.
Assicurarsi che non c’è nessuno al disotto,
quando si usa l’utensile in posizioni alte.
3. Tenere l’utensile ben fermo in mano.
4. Indossare protettori delle orecchie.
5. Non toccare la punta o il pezzo lavorato subito
dopo l’uso, perché potrebbero essere molto
calde e causare bruciature.
6. Tenere le mani lontane dalle parti rotanti.
CONSERVARE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto) sostitui-
sca la stretta osservanza delle norme di sicurezza.
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
Modello DTD134 DTD146
Capacità
Vite comune 4 mm – 8 mm
Bullone standard 5 mm – 14 mm
Bullone altamente tensile 5 mm – 12 mm
Velocità senza carico (min–1) 0 – 2.400 0 – 2.300
Impulsi al minuto 0 – 3.200
Lunghezza totale 138 mm
Tensione nominale C.c. 14,4 V C.c. 18 V
Batteria
BL1415 /BL1415N
BL1430/BL1440/
BL1450
BL1815/BL1815N/
BL1820/BL1820B
BL1830/BL1840/
BL1840B/BL1850/
BL1850B
Peso netto 1,2 kg 1,4 kg 1,3 kg 1,5 kg

20
ENC007-9
ISTRUZIONI IMPORTANTI DI SICUREZZA
PER LA CARTUCCIA BATTERIA
1. Prima di usare la cartuccia batteria, leggere tutte
le istruzioni e le avvertenze sul (1) caricabatteria,
sulla (2) batteria e sul (3) prodotto che utilizza la
batteria.
2. Non smontare la cartuccia batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Non cortocircuitare la cartuccia batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia batteria in
un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia batteria all’acqua o
alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
6. Non conservare l’utensile e la cartuccia batteria
in luoghi in cui la temperatura può raggiungere o
superare i 50°C.
7. Non incenerire la cartuccia batteria anche se è
gravemente danneggiata o è completamente
esaurita. La cartuccia batteria può esplodere e
provocare un incendio.
8. Fare attenzione a non lasciar cadere o a colpire
la batteria.
9. Non usare una batteria danneggiata.
10. Seguire le norme locali relative al modo di
disfarsi della batteria.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia batteria prima che si scari-
chi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia batteria quando si nota che la potenza
dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia batteria com-
pletamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia batteria con la temperatura
ambiente da 10°C a 40°C. Lasciar raffreddare
una cartuccia batteria calda prima di caricarla.
4. Caricare la cartuccia batteria se non si intende
usarla per un lungo periodo di tempo (più di sei
mesi).
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
cartuccia batteria sia stata rimossa prima di regolare o
di controllare il funzionamento dell’utensile.
Installazione o rimozione della cartuccia batteria
(Fig. 1)
ATTENZIONE:
• Spegnere sempre l’utensile prima di installare o di
rimuovere la cartuccia batteria.
•Tenere saldamente l’utensile e la cartuccia batteria
quando si installa o si rimuove la cartuccia batteria.
Se non si tengono saldamente l’utensile e la cartuccia
batteria, potrebbero sfuggire di mano con conseguente
danno dell’utensile e della cartuccia batteria e un inci-
dente.
Per rimuovere la cartuccia batteria, toglierla dall’utensile
spingendo allo stesso tempo il bottone sulla parte ante-
riore della cartuccia batteria.
Per installare la cartuccia batteria, allineare l’appendice
della batteria sulla scanalatura dell’alloggiamento e spin-
gerla in posizione. Inserirla completamente finché si
blocca in posizione con uno piccolo scatto. Se si vede
l’indicatore rosso sul lato superiore del bottone, vuol dire
che la cartuccia batteria non è bloccata completamente.
ATTENZIONE:
• Installare sempre completamente la cartuccia batteria
finché l’indicatore rosso non è più visibile. In caso con-
trario, potrebbe cadere accidentalmente fuori dall’uten-
sile causando un incidente all’operatore o a chi gli è
vicino.
• Non installare forzatamente la cartuccia batteria. Se la
cartuccia batteria non scivola dentro facilmente, vuol
dire che non viene inserita correttamente.
Sistema di protezione della batteria (batteria agli
ioni di litio con marchio di stella) (Fig. 2)
Le batterie agli ioni di litio con marchio di stella sono
dotate di un sistema di protezione. Questo sistema inter-
rompe automaticamente la corrente all’utensile per
estendere la vita di servizio della batteria.
L’utensile si arresta automaticamente mentre sta funzio-
nando se esso e/o la batteria vengono a trovarsi in una
delle condizioni seguenti:
• Sovraccarico:
L’utensile viene usato in un modo che causa un suo
assorbimento anormalmente alto di corrente.
In tal caso, rilasciare il grilletto dell’interruttore
dell’utensile e fermare l’accessorio applicativo che ha
causato il sovraccarico dell’utensile. Schiacciare poi di
nuovo il grilletto dell’interruttore per riavviare l’utensile.
Se l’utensile non si riavvia, vuol dire che è sovraccarica
la batteria. In tal caso, lasciare raffreddare la batteria
prima di schiacciare di nuovo il grilletto dell’interruttore.
• Bassa tensione della batteria:
La capacità restante della batteria è troppo bassa e
l’utensile non funziona. In tal caso, rimuovere e ricari-
care la batteria.
