Makita LXTP01 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Pin Nailer
Cloueur Sans Fil
Clavadora Inalámbrica
LXTP01
011936

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model LXTP01
Pin nail size 0.6 x 18, 25, 30, 35 mm (11/16", 1", 1-3/16", 1-3/8")
Pin nail magazine capacity 130 pcs
Dimensions (L x W x H) 227 mm x 79 mm x 249 mm (8-15/16" x 3-1/8" x 9-3/4")
Rated voltage D.C. 18V
Net weight 1.9 kg (4.2 lbs) 2.1 kg (4.6 lbs)
Standard battery cartridges BL1815 BL1830
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your finger on the switch or energising power tools
that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,

3
jewellery or long hair can be caught in moving
parts.
16.
If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of
dust collection can reduce dust-related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may
cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB090-1
CORDLESS NAILER SAFETY
WARNINGS
1. Always assume that the tool contains
fasteners. Careless handling of the nailer can
result in unexpected firing of fasteners and
personal injury.
2. Do not point the tool towards yourself or
anyone nearby. Unexpected triggering will
discharge the fastener causing an injury.
3. Do not actuate the tool unless the tool is
placed firmly against the workpiece. If the tool
is not in contact with the workpiece, the fastener
may be deflected away from your target.
4. Disconnect the tool from the power source
when the fastener jams in the tool. While
removing a jammed fastener, the nailer may be
accidentally activated if it is plugged in.
5.
Use caution while removing a jammed fastener.
The mechanism may be under compression and
the fastener may be forcefully discharged while
attempting to free a jammed condition.
6. Do not use this nailer for fastening electrical
cables. It is not designed for electric cable
installation and may damage the insulation of
electric cables thereby causing electric shock or
fire hazards.
7. Always wear safety goggles or safety glasses
with side shield, and a full face shield when
needed.
8. Keep hands and feet away from the ejection
port area.
9. Always remove the battery cartridge before
loading the fasteners, adjustment, inspection,
maintenance or after operation is over.
10. Make sure no one is nearby before operation.
Never attempt to drive fasteners from both the
inside and outside of wall at the same time.
Fasteners may rip through and/or fly off,

4
presenting a grave danger.
11. Watch your footing and maintain your balance
with the tool. Make sure there is no one below
when working in high locations.
12.
Check walls, ceilings, floors, roofing and the
like carefully to avoid possible electrical shock,
gas leakage, explosions, etc. caused by
stapling into live wires, conduits or gas pipes.
13. Use only fasteners specified in this manual.
The use of any other fasteners may cause
malfunction of the tool.
14. Do not tamper with the tool or attempt to use it
for other than driving fasteners.
15. Do not operate the tool without fasteners. It
shortens the service life of the tool.
16. Stop driving operations immediately if you
notice something wrong or out of the ordinary
with the tool.
17. Never drive fastener into any materials which
may allow the fastener to puncture and fly
through as a projectile.
18. Never actuate the switch trigger and safety
lever at the same time until you are prepared
to fastener workpieces. Allow the workpiece to
depress the safety lever. Never defeat its
purpose by securing the safety lever back or
by depressing it by hand.
19. Never tamper with the safety lever. Check the
safety lever frequently for proper operations.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD305-1
Symbols
The followings show the symbols used for tool.
･volts
･direct current
ENC007-7
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7.
Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

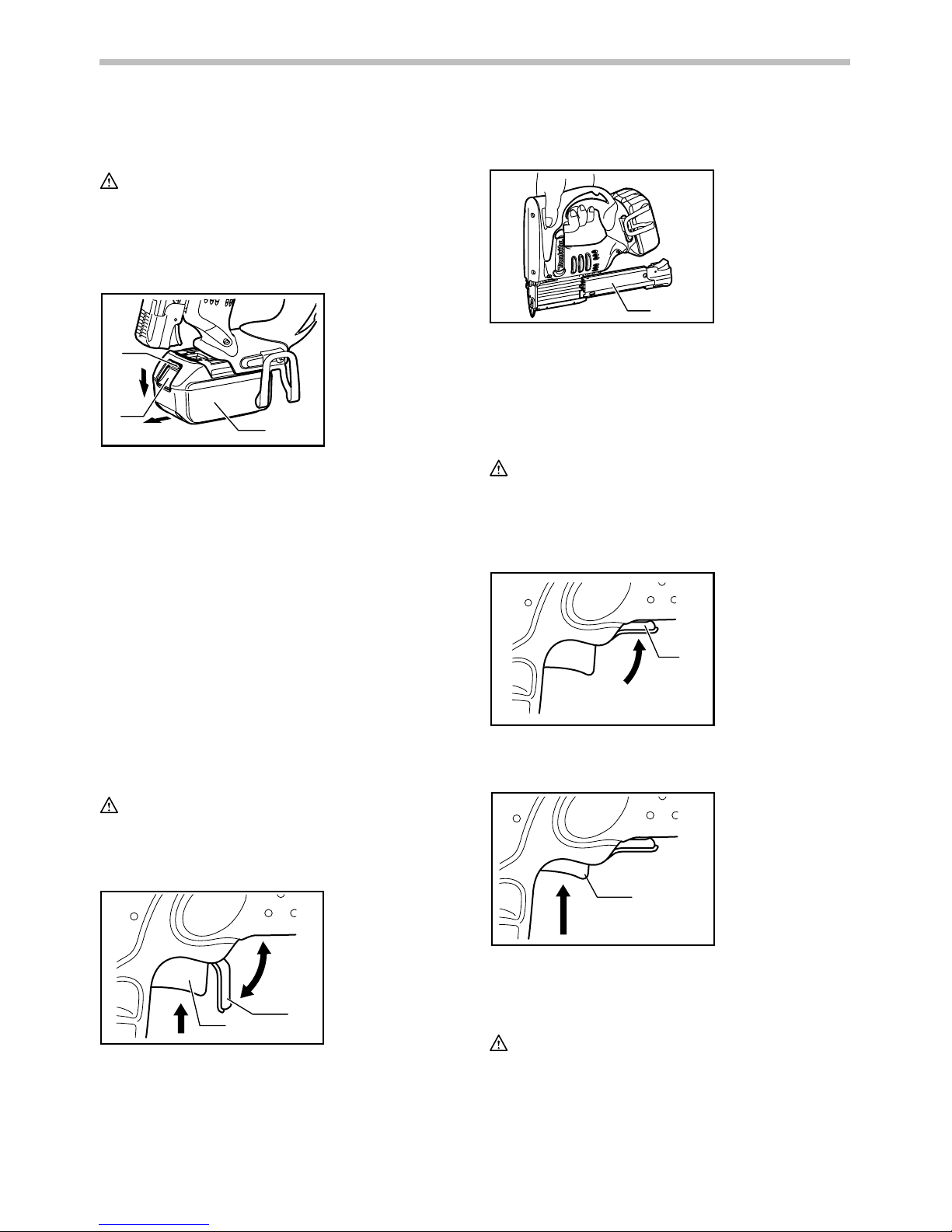

Installing or removing battery cartridge
1
23
011981
• Always switch off the tool before installing or
removing of the battery cartridge.
• To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
• To install the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red indicator on the upper side of the button, it is
not locked completely. Install it fully until the red
indicator cannot be seen. If not, it may accidentally
fall out of the tool, causing injury to you or someone
around you.
• Do not use force when installing the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Safety system
WARNING:
• Make sure all safety systems are in working order
before operation. Failure to do so may cause
personal injuries.
12
007726
Test safety systems for possible faulty operation before
pin-nailing as follows.
1. Make sure that the tool is not loaded with pin nails
before the test.
2. Pull the sliding door of the magazine toward
yourself.
1
011938
3. The tool accidentally operates if only the trigger is
pulled although the lever is not pulled.
4. The tool does not operate when the trigger is
pulled with the lever pulled.
In case of 3 and 4 above, the safety systems are faulty.
Trigger and lever
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
1
007728
The tool is provided with lever as a safety system in
addition to the usual trigger.
1
007729
To fire pin-nails, first pull the lever and then pull the
trigger.
Adjusting the depth of pin-nailing
WARNING:
• Always make sure that your fingers are not placed
on the trigger or the lever and the battery cartridge
is removed before loading the pin nailer.
1. Trigger
1. Lever
1. Sliding door
1. Trigger
2. Lever
1. Red indicator
2. Button
3. Battery cartridge

6
1
2
007734
Depth of pin-nailing can be adjusted on this pin nailer.
Turn two bolts a quarter turn using the hex wrench
provided with the tool and the driver guide cover will slide
up or down. Depth can be adjusted 1.5 mm to the
maximum. At desired depth, secure it with two bolts firmly.
Lighting up the lamps
CAUTION:
• Do not look in the light or see the source of light
directly.
1
2
011939
To turn on the lamp, pull the lever. Release the lever to
turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
• Even in the lamp lights up when the battery power
residual gets small, pin nailer may not fire pin nails.
In this case, charge the battery cartridge.
Anti-dry firing device
CAUTION:
• Always make sure that your fingers are not placed
on the trigger or the lever and the battery cartridge
is removed before loading the pin nailer.
When the number of remaining pin nails in the magazine
are 0 - 3 pcs., the trigger can no longer be pulled. At this
time, insert a new strip of pin nails in the magazine and
the trigger can be pulled again.
NOTE:
• When firing a different length of pin nails shortly
after the anti- dry firing device has actuated, insert
a new strip of pin nails into the magazine and fire
away all the prior pin nails that have remained on
junk material.
ASSEMBLY
CAUTION:
• Always make sure that your fingers are not placed
on the trigger or the lever and the battery cartridge
is removed before carrying out any work on the pin
nailer.
Loading the pin nailer
CAUTION:
• Always make sure that your fingers are not placed
on the trigger or the lever and the battery cartridge
is removed before loading the pin nailer.
• Do not abruptly slide the magazine of the pin nailer
loaded with pin nails. Accidentally dropping pin
nails especially when working in high places may
cause personal injuries.
• Load pin nails in the correct direction. Loading in
wrong direction may cause premature wear and
tear of the driver and damage of the other parts.
123
4
007731
Remove the battery cartridge.
Press the locking lever and slide the magazine.
Place pin nails against the magazine and insert into the
slit all the way. (Be careful to place pin nails in the right
direction.)
Keeping pin nails in this position, insert these nails all the
way into the driver guide.
Return the magazine to the original position and lock it
with the locking lever.
CAUTION:
• Do not use deformed connected pin nails. Use pin
nails specified in this manual. Using pin nails other
than those specified may cause pin nail jamming
and breakage of the pin nailer.
Unloading pin nailer
CAUTION:
• When removing pin nails, make sure that your
fingers are not placed on the trigger or the lever and
the battery cartridge is removed from the pin nailer.
1. Driver guide
2. Pin nails
3. Magazine
4. Lock lever
1. Lamp
2. Lever
1. Bolts
2. Driver guide
cover

7
Misfiring may cause personal injuries and property
damage.
Remove the battery cartridge.
Press the locking lever and slide the magazine.
Take out pin nails from the magazine slit.
Nose adapter
CAUTION:
• Always make sure that your fingers are not placed
on the trigger or the lever and the battery cartridge
is removed before installing the nose adapter.
1
2
3
4
007736
When firing pin nails on the material to be fastened with
easily-marred surfaces, use the nose adapter. To install
the nose adapter, place it over the driver guide cover so
that the protrusion inside the nose adapter fits to the slit
in the driver guide cover.
When not in use, store the nose adapter in the holder at
the back end of the magazine to keep it from being lost.
Hook
CAUTION:
• Always make sure that your fingers are not placed
on the trigger or the lever and the battery cartridge
is removed before using the hook.
007737
CAUTION:
• Do not hang the hook from the waist belt. Dropping
the pin nailer, which is caused by the hook
accidentally coming out of place, may cause
misfiring and personal injuries.
1
2
3
011940
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
Hex wrench storage
1
011941
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
OPERATION
Driving pin nails
WARNING:
• Before pulling the trigger, always make sure that
the opening that pin-nails are fired contacts
material to be fastened. Just pulling the trigger fires
pin nails. Misfiring may cause personal injuries.
1
2
011942
Place flat the opening of the tool that pin-nails are fired
on the material to be fastened and hold the tool firmly
against the material. Then pull the lever and then pull the
trigger fully to drive the pin nail. The grip is shaped so
that the tool head can be held down securely with index
finger and thumb. After driving a pin-nail, be sure to
release the trigger fully.
1. Trigger
2. Material to be
fastened
1. Hex wrench
1. Groove
2. Hook
3. Screw
1. Driver guide
cover
2. Protrusion
3. Nose adapter
4. Holder

8
011943
When the head of driven pin-nail remains above the
surface of the material, drive the pin-nail while holding
the pin nailer head firmly.
NOTE:
• When the trigger is pulled after a quick trigger
action, the nailer may do nothing but operates
momentarily and may not fire pin nails. This is not a
trouble. At this time, release the trigger once, pull it
again and the pin nails can be fired.
• Using the pin nailer continuously with the head of
fired pin nails remaining above the surface of
material to be fastened may cause damage to the
driver of the pin nailer and nailer jamming etc..
Removing jammed pin nails
WARNING:
• Always make sure that the lever is released and the
battery cartridge is removed before removing
jammed nails.
1
2
3
007735
Remove the battery cartridge from the pin nailer.
Take out pin nails that remain inside the magazine.
Loosen bolt (A) and bolt (B) by turning them
approximately two turns using the hex wrench provided
with the pin nailer.
Remove driver guide cover by sliding it.
Remove stuck pin nails, debris, adhesives and
woodchips etc. from the passage for pin nails.
Check the driver guide cover for stuck pin nails or other
foreign matters and then secure it with these two bolts.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
• To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment
should be performed by Makita Authorized or
Factory Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Pin nails
• Various type of Makita genuine batteries and
chargers
• Safety goggles
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
1. Bolt (B)
2. Driver guide
cover
3. Bolt (A)

9
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

10
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle LXTP01
Taille des petits clous 0.6 x 18, 25, 30, 35 mm (11/16", 1", 1-3/16", 1-3/8")
Capacité du magasin à petits clous 130 agrafes.
Dimensions (L x P x H) 227 mm x 79 mm x 249 mm (8-15/16" x 3-1/8" x 9-3/4")
Tension nominale C.C. 18 V
Poids net 1,9 kg (4,2 lbs) 2,1 kg (4,6 lbs)
Batteries standard BL1815 BL1830
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7.
Ne maltraitez pas le cordon. N'utilisez jamais le
cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.

11
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront moins
élevés si vous utilisez des dispositifs de protection
tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels.
Assurez-vous que l’interrupteur soit en
position d'arrêt avant de brancher l'outil à la
prise électrique et/ou au bloc-piles, avant de
prendre ou de transporter l’outil. Vous ouvrez la
porte aux accidents si vous transportez les outils
électriques avec le doigt sur l’interrupteur ou si
vous les branchez alors que l’interrupteur est en
position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19.
Débranchez la fiche de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique
avant d'effectuer tout réglage, de changer un
accessoire ou de ranger l'outil électrique.
De
telles mesures préventives réduisent les risques
de démarrage accidentel de l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de
bloc-piles comporte un risque d'incendie lorsqu'il
est utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le
bloc-piles conçu spécifiquement pour cet outil.
Il y a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des

12
irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB090-1
CONSIGNES DE SÉCURITÉ
POUR LA CLOUEUSE SANS FIL
1. Tenez toujours pour acquis que l’outil est
chargé de petits clous. Une mauvaise
manipulation de la cloueuse peut causer son
déclenchement accidentel et des blessures.
2. Ne pointez jamais l'outil vers vous-même ou
une autre personne se trouvant près de vous.
En cas de déclenchement accidentel un clou
serait éjecté et risquerait de causer une blessure.
3. N'activez pas l'outil avant qu'il ne soit
fermement placé contre la pièce à travailler. Si
l'outil n'est pas en contact avec la pièce, le clou
risque de dévier de sa cible.
4. Débranchez l’outil de sa source d’alimentation
lorsqu’un clou se coince dans l’outil. Branchée,
la cloueuse risquerait de se déclencher
accidentellement pendant que vous retirez le clou
coincé.
5. Soyez prudent lorsque vous retirez un clou
coincé. Le mécanisme peut être soumis à une
forte pression et la cloueuse risque de se
déclencher pendant que vous essayez de la
débloquer.
6. N’utilisez pas cette cloueuse pour fixer des
câbles électriques. Cet outil n’est pas conçu pour
l’installation de câbles électriques; il pourrait
endommager l’isolation des câbles, ce qui
entraîne un risque d’électrocution ou d’incendie.
7. Portez toujours des lunettes à coques ou des
lunettes de sécurité avec une visière, ainsi
qu'un écran facial lorsque nécessaire.
8. Gardez les mains et les pieds hors de portée
de la zone du port d’éjection.
9. Avant de charger des agrafes, de procéder à
un réglage, de faire une inspection, d’effectuer
un entretien ou lorsque l’utilisation est
terminée, retirez toujours la batterie.
10. Assurez-vous que personne ne se trouve à
proximité avant de l’utiliser. Ne tentez jamais
de fixer des agrafes de l’intérieur et de
l’extérieur d’un mur simultanément. Ils
pourraient passer à travers et/ou voler au
hasard, ce qui pourrait représenter un danger
grave.
11. Regardez où vous mettez les pieds et
assurez-vous d'une prise équilibrée sur l'outil.
Assurez-vous qu'il n'y a personne en bas
lorsque vous travaillez dans des endroits
élevés.
12. Vérifiez soigneusement les murs, plafonds,
planchers, toits et surfaces similaires pour
éviter les risques de choc électrique, de fuite
de gaz, d'explosion, etc., causés par le
clouage sur des fils exposés, des conduits ou
des tuyaux de gaz.
13. Utilisez uniquement les agrafes spécifiées
dans ce manuel. L’utilisation de tout autre
type d’agrafes peut causer le
dysfonctionnement de l'outil.
14. Ne modifiez pas l’outil et ne tentez pas de
l’utiliser pour autre chose que fixer des
agrafes.
15. N’utilisez pas l’outil sans agrafes. Cela réduit
la durée de vie de l’outil.
16. Cessez immédiatement le clouage si vous
notez une anomalie ou un fonctionnement
inhabituel de l'outil.
17. Ne plantez jamais de clous dans un matériau
qui permettrait au clou de traverser et de
s’envoler comme un projectile.
18. N’actionnez jamais le déclencheur et le levier
de sécurité simultanément si vous n’êtes pas
prêt à agrafer. Laissez la pièce faire en sorte
que le levier de sécurité s’abaisse. N’évitez
jamais son fonctionnement en bloquant vers
l’arrière le levier de sécurité ou en l’abaissant
manuellement.
19. Ne modifiez jamais le levier de sécurité.
Vérifiez régulièrement le bon fonctionnement
du levier de sécurité.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L’utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.

13
USD305-1
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･courant continu
ENC007-7
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux,
rincez-les à l'eau claire et consultez
immédiatement un médecin. Il y a risque de
perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si
l’appareil n’est pas utilisé pendant de longues
périodes.

14
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que sa batterie est retirée avant de l'ajuster ou de
vérifier son fonctionnement.
Installation ou retrait de la batterie
1
23
011981
• Mettez toujours l’appareil hors tension avant
d’installer ou de retirer la batterie.
• Pour retirer la batterie, faites-la glisser de l’outil tout
en faisant glisser le bouton se trouvant à l’avant.
• Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la
batterie en place. Insérez-la toujours à fond jusqu'à
ce que vous entendiez un clic. Si vous pouvez voir
l’indicateur rouge situé sur le dessus du bouton, la
batterie n’est pas complètement verrouillée.
Installez-la à fond jusqu’à ce que vous ne puissiez
plus voir l’indicateur rouge. Dans le cas contraire,
elle pourrait tomber de l'outil et entraîner des
blessures.
• N'installez pas la batterie par la force. Si la batterie
ne glisse pas facilement, c'est qu'elle n'est pas
insérée correctement.
Dispositif de sécurité
AVERTISSEMENT:
• Avant d'utiliser l'outil, assurez-vous que tous les
dispositifs de sécurité fonctionnent bien. Autrement
il y a risque de blessure.
12
007726
Avant de clouer, testez le dispositif de sécurité comme
suit pour détecter tout dysfonctionnement.
1. Assurez-vous que l'outil n'est pas chargé avant de
procéder au test.
2. Tirez la porte coulissante du magasin vers vous.
1
011938
3. L'outil se déclenche accidentellement par simple
pression sur la gâchette alors que le levier n'est
pas tiré.
4. L'outil ne se déclenche pas lorsque la gâchette est
enfoncée alors que le levier est tiré.
Dans les cas 3 et 4 ci-dessus, le dispositif de sécurité est
défectueux.
Gâchette et levier
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d'arrêt lorsque relâchée.
1
007728
L'outil est doté d'un levier comme dispositif de sécurité
complémentaire à la gâchette.
1
007729
Pour clouer, tirez d'abord le levier puis appuyez sur la
gâchette.
1. Gâchette
1. Levier
1. Porte
coulissante
1. Gâchette
2. Levier
1. Indicateur rouge
2. Bouton
3. Batterie

15
Réglage de la profondeur de clouage
AVERTISSEMENT:
• Avant de charger la cloueuse, assurez-vous
toujours que vous n'avez pas le doigt sur la
gâchette ou le levier et que la batterie est retirée.
1
2
007734
La profondeur de clouage est réglable sur cette cloueuse.
Tournez les deux boulons d’un quart de tour à l’aide de la
clé hexagonale fournie avec l’outil pour faire glisser le
guide d’entraînement vers le haut ou le bas. La
profondeur est réglable sur une plage de 1,5 mm au
maximum. À la profondeur désirée, serrez fermement les
deux boulons.
Allumage de la lampe
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
1
2
011939
Pour allumer la lampe, tirez sur le levier. Libérez le levier
pour éteindre la lampe.
NOTE:
• Utilisez un chiffon sec pour essuyer la saleté qui
recouvre la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, pour éviter une
diminution de l'éclairage.
• Même si la lampe s'allume, il se peut que la
cloueuse ne cloue pas si la batterie est faible. Dans
ce cas, rechargez la batterie.
Dispositif d'anti-activation à vide
ATTENTION:
• Avant de charger la cloueuse, assurez-vous
toujours que vous n'avez pas le doigt sur la
gâchette ou le levier et que la batterie est retirée.
Lorsqu'il reste 3 clous ou moins dans le magasin, il n'est
plus possible d'appuyer sur la gâchette. Insérez alors
une nouvelle bande de petits clous dans le magasin et
vous pourrez de nouveau appuyer sur la gâchette.
NOTE:
• Si vous devez planter des clous de longueur
différente peu après l'activation du dispositif
d'anti-activation à vide, insérez la nouvelle bande
de petits-clous et clouez dans un bout de matériau
inutile les clous restants de la bande précédente.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer tout travail sur la cloueuse,
assurez-vous toujours que vous n'avez pas le doigt
sur la gâchette ou le levier et que la batterie est
retirée.
Chargement de la cloueuse à petits clous
ATTENTION:
• Avant de charger la cloueuse, assurez-vous
toujours que vous n'avez pas le doigt sur la
gâchette ou le levier et que la batterie est retirée.
• Ne faites pas glisser brusquement le magasin de la
cloueuse alors qu'il est chargé. Il y a risque de
blessure si des clous tombent du magasin par
accident, et ce tout spécialement lorsque vous
travaillez dans un emplacement élevé.
• Chargez les clous dans le bon sens. Le
chargement dans le mauvais sens risquerait de
causer l'usure rapide du mécanisme
d'entraînement et d'endommager d'autres pièces.
123
4
007731
Retirez la batterie.
Appuyez sur le levier de verrouillage et faites glissez le
magasin.
Placez les clous contre le magasin et insérez à fond dans
la fente. (Veillez à placer les clous dans le bon sens.)
Tout en gardant les clous dans cette position, insérez-les
à fond dans le guide d'entraînement.
Remettez le magasin sur sa position initiale et
verrouillez-le à l'aide du levier de verrouillage.
1. Guide
d'entraînement
2. Petits clous
3. Magasin
4. Levier de
verrouillage
1. Lampe
2. Levier
1. Boulons
2. Couvercle du
guide
d’entraînement

16
ATTENTION:
• N'utilisez pas les clous déformés. Utilisez les petits
clous spécifiés dans ce manuel. L'utilisation de
clous autres que ceux spécifiés peut causer des
blocages et endommager la cloueuse.
Vider la cloueuse
ATTENTION:
• Avant de retirer les clous, assurez-vous toujours
que vous n'avez pas le doigt sur la gâchette ou le
levier et que la batterie est retirée. Un
déclenchement accidentel peut causer des
blessures et des dommages à la propriété.
Retirez la batterie.
Appuyez sur le levier de verrouillage et faites glissez le
magasin.
Retirez les clous de la fente du magasin.
Adaptateur de bec
ATTENTION:
• Avant de poser le bec adaptateur, assurez-vous
toujours que vous n'avez pas le doigt sur la
gâchette ou le levier et que la batterie est retirée.
1
2
3
4
007736
Pour clouer sur un matériau dont la surface est facile à
abîmer, utilisez le bec adaptateur. Pour installer le bec
adaptateur, posez-le sur le couvercle du guide
d'entraînement de sorte que la partie saillante, à
l'intérieur du bec adaptateur, pénètre dans la fente du
couvercle du guide d'entraînement.
Après l'utilisation du bec adaptateur, rangez-le dans le
porte-bec à l'arrière du magasin pour éviter de le perdre.
Crochet
ATTENTION:
• Avant d'utiliser le crochet, assurez-vous toujours
que vous n'avez pas le doigt sur la gâchette ou le
levier et que la batterie est retirée.
007737
ATTENTION:
• Ne laissez pas pendre le crochet à la ceinture. La
cloueuse risquerait de tomber et de se déclencher
par accident en causant des blessures si le crochet
se détache par inadvertance.
1
2
3
011940
L'outil est équipé d'un crochet pratique qui permet de le
suspendre temporairement. Il s'installe d'un côté comme
de l'autre de l'outil.
Pour installer le crochet, insérez-le dans les rainures
situées de chaque côté du carter de l'outil, puis serrez-le
avec une vis. Pour le retirer, desserrez la vis et
enlevez-la.
Rangement de la clé hexagonale
1
011941
Lorsque vous n'utilisez pas la clé hexagonale, rangez-la
de la façon indiquée sur l'illustration pour éviter de
l'égarer.
UTILISATION
Clouer
AVERTISSEMENT:
• Avant d’appuyer sur la gâchette, assurez-vous que
l’ouverture par laquelle les clous sortent est en
contact avec le matériau à fixer. La pression sur la
1. Clé hexagonale
1. Rainure
2. Crochet
3. Vis
1. Couvercle du
guide
d’entraînement
2. Saillie
3. Adaptateur de
bec
4. Support

17
gâchette suffit pour planter les clous. L’activation
accidentelle peut causer des blessures.
1
2
011942
Posez bien à plat contre le matériau à fixer l'ouverture
par laquelle les clous sortent, et appuyez fermement
l'outil contre le matériau. Tirez ensuite sur le levier, puis
appuyez à fond sur la gâchette pour clouer. La poignée
est conçue de façon à permettre de maintenir la tête de
l'outil en place fermement avec l'index et le pouce. Après
avoir planté un clou, vous devez libérer complètement la
gâchette.
011943
Si la tête du clou dépasse la surface du matériau, tenez
plus fermement la tête de la cloueuse en plantant les
clous.
NOTE:
• Si vous réappuyez trop vite sur la gâchette, il se
peut que la cloueuse refuse temporairement de
clouer. Cela n’est pas un dysfonctionnement. Il faut
alors libérer la gâchette puis réappuyer dessus
pour pouvoir clouer.
• Vous risquez d'endommager le mécanisme
d'entraînement et de provoquer un blocage si vous
plantez plusieurs clous de suite sans les faire
pénétrer assez dans le matériau.
Retirer des clous coincés
AVERTISSEMENT:
• Avant de retirer les clous coincés, assurez-vous
toujours que le levier est libéré et que la batterie est
retirée.
1
2
3
007735
Retirez la batterie de la cloueuse.
Retirez les clous restés dans le magasin.
Desserrez le boulon (A) et le boulon (B) en les tournant
d'environ deux tours à l'aide de la clé hexagonale fournie
avec la cloueuse.
Retirez le couvercle du guide d'entraînement en le
faisant glisser.
Retirez les clous coincés, débris, adhésifs, copeaux, etc.,
du passage des clous.
Vérifiez qu'il n'y a ni clous coincés ni autres corps
étrangers dans le guide d'entraînement, puis fixez-le
avec ces deux boulons.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
que la batterie est retirée avant d'y effectuer tout
travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
• Pour maintenir la SÉCURITÉ et la FIABILITÉ du
produit, les réparations, tout autre travail d'entretien
ou de réglage doivent être effectués dans un centre
de service Makita agréé ou un centre de service de
l'usine Makita, exclusivement avec des pièces de
rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
1. Boulon (B)
2. Couvercle du
guide
d’entraînement
3. Boulon (A)
1. Gâchette
2. Matériau à fixer

18
• Petits clous
• Les divers types de batteries et chargeurs Makita
authentiques
• Lunettes de sécurité
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

19
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo LXTP01
Tamaño de clavo 0.6 x 18, 25, 30, 35 mm (11/16", 1", 1-3/16", 1-3/8")
Capacidad del cartucho de clavos 130 piezas.
Dimensiones (La x An x Al) 227 mm x 79 mm x 249 mm (8-15/16" x 3-1/8" x 9-3/4")
Tensión nominal 18 V c.c.
Peso neto 1,9 kg (4,2 lbs) 2,1 kg (4,6 lbs)
Cartuchos de batería estándar BL1815 BL1830
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones y el cartucho de la batería pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003 incluyendo el cartucho de la batería
GEA006-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas las
advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra).
La utilización de clavijas no
modificadas y que encajen perfectamente en la
toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6.
No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,

20
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá las heridas
personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o enchufarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las partes móviles, ya
que pueden ser atrapadas por estas partes en
movimiento.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que ha
sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser
reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Uso y cuidado de la herramienta a batería
24. Realice la recarga sólo con el cargador
especificado por el fabricante. Un cargador que
es adecuado para un solo tipo de batería puede
generar riesgo de incendio al ser utilizado con otra
batería.
25. Utilice las herramientas eléctricas solamente
con las baterías designadas específicamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de heridas o incendio.
26. Cuando no se esté usando el cartucho de la
batería, manténgalo alejado de otros objetos
metálicos, como sujetapapeles (clips),
monedas, llaves, clavos, tornillos u otros
objetos pequeños de metal los cuales pueden
actuar creando una conexión entre las
terminales de la batería. Cerrar el circuito las
terminales de la batería puede causar
quemaduras o incendios.
27. En condiciones abusivas, podrá escapar
líquido de la batería; evite tocarlo. Si lo toca
accidentalmente, enjuague con agua. Si hay
