INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Router
Défonceuse
Rebajadora
3621
003251
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2
ENGLISH
SPECIFICATIONS
•Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
USA002-2
(For All Tools)
WARNING:
Read and understand all instructions.
Failure to follow all instructions listed below,
may result in electric shock, fire and/or seri-
ous personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug (one blade is wider than the
other.) This plug will fit in a polarized outlet only
one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet.
Do not change the plug in any way. Double insula-
tion eliminates the need for the three wire
grounded power cord and grounded power supply
system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and refrigera-
tors. There is an increased risk of electric shock if
your body is grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords immedi-
ately. Damaged cords increase the risk of electric
shock.
8. When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inat-
tention while operating power tools may result in
serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, cloth-
ing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in mov-
ing parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your finger
on the switch or plugging in tools that have the
switch on invites accidents.
12. Remove adjusting keys or wrenches before turn-
ing the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. Proper footing and balance
enables better control of the tool in unexpected situ-
ations.
14. Use safety equipment. Always wear eye protec-
tion. Dust mask, non-skid safety shoes, hard hat, or
Model 3621
Collet capacity 1/4”
Plunge capacity 35 mm (1-3/8”)
No load speed (RPM) 29,000/min.
Overall length 211 mm (8-5/16”)
Net weight 2.4 kg (5.3 lbs)

3
hearing protection must be used for appropriate con-
ditions. Ordinary eye or sun glasses are NOT eye
protection.
Tool Use and Care
15. Use clamps or other practical way to secure and
support the workpiece to a stable platform. Hold-
ing the work by hand or against your body is unsta-
ble and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such preventive
safety measures reduce the risk of starting the tool
accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tools operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
22. Use only accessories that are recommended by
the manufacturer for your model. Accessories
that may be suitable for one tool, may become haz-
ardous when used on another tool.
SERVICE
23. Tool service must be performed only by qualified
repair personnel. Service or maintenance per-
formed by unqualified personnel could result in a risk
of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unau-
thorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD: Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
SPECIFIC SAFETY RULES
USB013-3
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to router safety
rules. If you use this tool unsafely or
incorrectly, you can suffer serious per-
sonal injury.
1. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live”wire will make exposed metal parts
of the tool “live”and shock the operator.
2. Wear hearing protection during extended period
of operation.
3. Handle the bits very carefully.
4. Check the bit carefully for cracks or damage
before operation. Replace cracked or damaged
bit immediately.
5. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
6. Hold the tool firmly with both hands.
7. Keep hands away from rotating parts.
8. Make sure the bit is not contacting the work-
piece before the switch is turned on.
Table 1. Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Not Recommended

4
9. Before using the tool on an actual workpiece, let
it run for a while. Watch for vibration or wobbling
that could indicate improperly installed bit.
10. Be careful of the bit rotating direction and the
feed direction.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Always switch off and wait for the bit to come to
a complete stop before removing the tool from
workpiece.
13. Do not touch the bit immediately after operation;
it may be extremely hot and could burn your
skin.
14. Always lead the power supply cord away from
the tool towards the rear.
15. Do not smear the tool base carelessly with thin-
ner, gasoline, oil or the like. They may cause
cracks in the tool base.
16. Draw attention to the need to use cutters of the
correct shank diameter and suitable for the
speed of the tool.
17. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.
SYMBOLS
USD201-2
The followings show the symbols used for tool.
V............................volts
A...........................amperes
Hz..........................hertz
....................alternating current
.......................no load speed
.......................Class II Construction
.../min....................revolutions or reciprocation per
minute
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

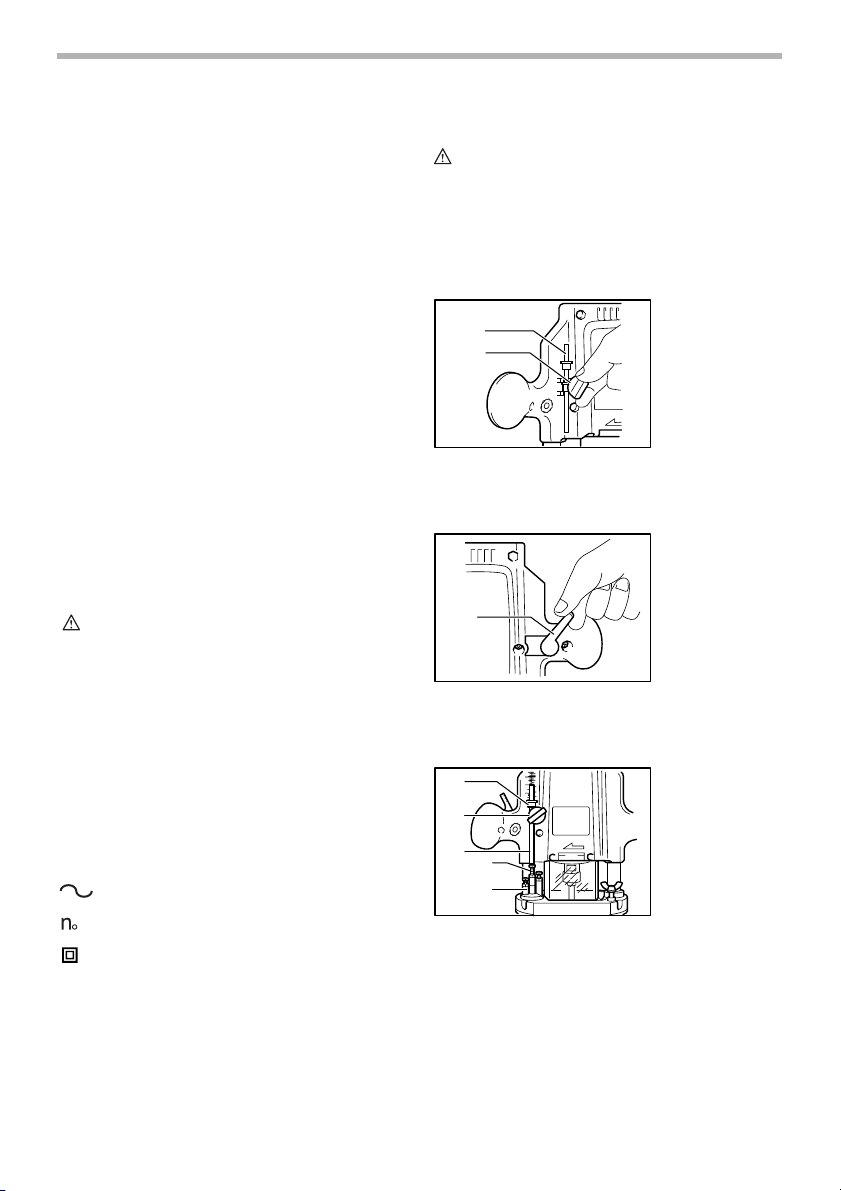

Adjusting the depth of cut
Place the tool on a flat surface. Loosen the screw secur-
ing the stopper pole.
Loosen the lock lever and lower the tool body until the bit
just touches the flat surface. Tighten the lock lever to lock
the tool body.
Next, lower the stopper pole until it makes contact with
the adjusting hex bolt. Align the depth pointer with the “0”
graduation.
Raise the stopper pole until the desired depth of cut is
obtained. The depth of cut is indicated on the scale (1
mm or 1/16”per graduation) by the depth pointer. Then
tighten the screw to secure the stopper pole.
Now, your predetermined depth of cut can be obtained by
loosening the lock lever and then lowering the tool body
until the stopper pole makes contact with the adjusting
hex bolt.
1. Stopper pole
2. Screw
1. Lock lever
1. Depth pointer
2. Screw
3. Stopper pole
4. Adjusting hex
bolt
5. Stopper block
1
2
003252
1
003253
1
2
34
5
003254

5
CAUTION:
•Since excessive cutting may cause overload of the
motor or difficulty in controlling the tool, the depth of
cut should not be more than 15 mm (9/16”) at a
pass when cutting grooves with an 8 mm (5/16”)
diameter bit. (Note: When cutting grooves with a 20
mm (13/16”) diameter bit, the depth of cut should
not be more than 5 mm (3/16”) at a pass.)
When you wish to cut grooves more than 15 mm (9/
16”) deep with an 8 mm (5/16”) diameter bit or more
than 5 mm (3/16”) deep with a 20 mm (13/16”)
diameter bit, make several passes with progres-
sively deeper bit settings.
Stopper block
The stopper block has three adjusting hex bolts which
raise or lower 0.8 mm (about 1/32”) per turn. You can
easily obtain three different depths of cut using these
adjusting hex bolts without readjusting the stopper pole.
Adjust the lowest hex bolt to obtain the deepest depth of
cut, following the method of “Adjusting depth of cut”.
Adjust the two remaining hex bolts to obtain shallower
depths of cut. The differences in height of these hex bolts
are equal to the differences in depths of cut.
To adjust the hex bolts, first loosen the hex nuts on the
hex bolts with the wrench and then turn the hex bolts.
After obtaining the desired position, tighten the hex nuts
while holding the hex bolts in that desired position. The
stopper block is also convenient for making three passes
with progressively deeper bit settings when cutting deep
grooves.
CAUTION:
•When using a bit having total length of 60 mm (2 -
3/8”) or more, or edge length of 35 mm (1 - 3/8”) or
more, the depth of cut cannot be adjusted as previ-
ously mentioned. To adjust, proceed as follows:
Loosen the lock lever and carefully adjust bit protru-
sion below the tool base to the desired depth of cut
by moving the tool body up or down. Then re-
tighten the lock lever to lock the tool body at that
depth of cut. Keep the tool body locked at this posi-
tion during use. Since the bit always protrudes from
the tool base, be careful when handling the tool.
Adjusting the lock lever
The locked position of the lock lever is adjustable. To
adjust it, loosen the lock lever 3/4 turn and press the cen-
ter of the lock lever. The hex nut will come out. Set the
hex nut to the desired position and tighten the lock lever.
Switch action
CAUTION:
•Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the “OFF”position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing the bit
CAUTION:
•Do not tighten the collet nut without inserting a bit,
or the collet cone will break.
Insert the bit all the way into the collet cone and tighten
the collet nut securely with the two wrenches.
To remove the bit, follow the installation procedure in
reverse.
1. Hex nut
1
003255
1. Switch trigger
1
003256
003257

6

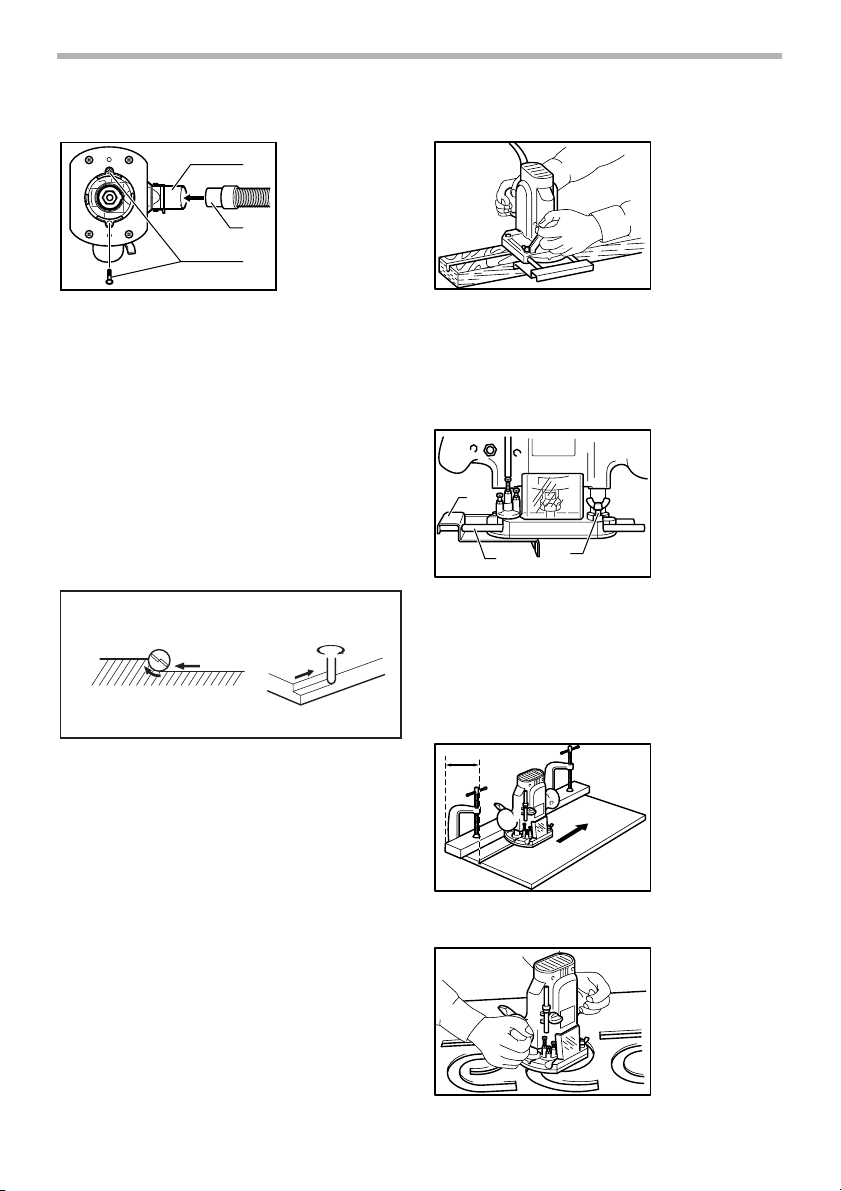

Dust nozzle (optional accessory)
When you wish to perform clean cutting operation, use
the dust nozzle. Install the dust nozzle on the router base
using the two screws and connect a vacuum cleaner to
the dust nozzle.
OPERATION
Set the tool base on the workpiece to be cut without the
bit making any contact. Then turn the tool on and wait
until the bit attains full speed. Lower the tool body and
move the tool forward over the workpiece surface, keep-
ing the tool base flush and advancing smoothly until the
cutting is complete.
When doing edge cutting, the workpiece surface should
be on the left side of the bit in the feed direction.
NOTE:
•Moving the tool forward too fast may cause a poor
quality of cut, or damage to the bit or motor. Moving
the tool forward too slowly may burn and mar the
cut. The proper feed rate will depend on the bit size,
the kind of workpiece and depth of cut. Before
beginning the cut on the actual workpiece, it is
advisable to make a sample cut on a piece of scrap
lumber. This will show exactly how the cut will look
as well as enable you to check dimensions.
•When using the straight guide, be sure to install it
on the right side in the feed direction. This will help
to keep it flush with the side of the workpiece.
Straight guide
The straight guide is effectively used for straight cuts
when chamfering or grooving.
To install the straight guide, insert the guide bars into the
holes in the tool base. Adjust the distance between the
bit and the straight guide. At the desired distance, tighten
the wing bolts to secure the straight guide in place.
When cutting, move the tool with the straight guide flush
with the side of the workpiece. If the distance (A)
between the side of the workpiece and the cutting posi-
tion is too wide for the straight guide, or if the side of the
workpiece is not straight, the straight guide cannot be
used. In this case, firmly clamp a straight board to the
workpiece and use it as a guide against the router base.
Feed the tool in the direction of the arrow.
Templet guide (optional accessory)
1. Dust nozzle
2. Hose of vac-
uum cleaner
3. Screws
1. Workpiece 2. Bit revolving direction
3. View from the top of the
tool 4. Feed direction
1
2
3
003258
123
44
2
001984
1. Straight guide
2. Guide bar
3. Wing bolt
003259
1
23
003260
A
003261
003262

7
The templet guide provides a sleeve through which the
bit passes, allowing use of the router with templet pat-
terns.
To install the templet guide, loosen the screws on the tool
base, insert the templet guide and then tighten the
screws.
Secure the templet to the workpiece. Place the tool on
the templet and move the tool with the templet guide slid-
ing along the side of the templet.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by Mak-
ita Authorized or Factory Service Centers, always using
Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are recom-
mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per-
sons. Only use accessory or attachment for its
stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Straight & groove forming bits
•Edge forming bits
•Laminate trimming bits
•Straight guide
•Trimmer guide assembly
•Temp let g u ide s
•Templet guide adapter
•Lock nut
•Collet cone 1/4”
•Wrench 8
•Wrench 13
•Wrench 22
•Dust nozzle
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.
1. Screw
2. Base plate
3. Templet guide
1. Bit
2. Templet guide
3. Base
4. Templet
5. Workpiece
12
3
003263
12
3
4
5
003264

8
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
RÈGLES DE SÉCURITÉ
GÉNÉRALES
USA002-2
(Pour tous les outils)
AVERTISSEMENT:
Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque
de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES
INSTRUCTIONS
Aire de travail
1. Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
2. N’utilisez pas d’outils électriques dans une
atmosphère explosive, par exemple en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières
ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. lls pourraient vous distraire et vous
faire une fausse manoeuvre.
Sécurité électrique
4. Les outils à double isolation sont équipés d’une
fiche polarisée (une des lames est plus large que
l’autre), qui ne peut se brancher que d'une seule
façon dans une prise polarisée. Si la fiche
n’entre pas parfaitement dans la prise, inversez
sa position ; si elle n’entre toujours pas bien,
demandez à un électricien qualifié d’installer une
prise de courant polarisée. Ne modifiez pas la
fiche de l’outil. La double isolation élimine le
besoin d’un cordon d’alimentation àtrois fils avec
mise àla terre ainsi que d’une prise de courant mise
àla terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en
contact avec la terre.
6. N’exposez pas les outils électriques à la pluie ou
à l’eau. La présence d’eau dans un outil électrique
augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez pas
l’outil par son cordon et ne débranchez pas la
fiche en tirant sur le cordon. N’exposez pas le
cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagéaugmente le
risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, employez un prolongateur pour
l’extérieur marqué “W-A” ou “W”. Ces cordons
sont faits pour être utilisés àl’extérieur et réduisent
le risque de choc électrique.
Sécurité des personnes
9. Restez alerte, concentrez-vous sur votre travail
et faites preuve de jugement. N’utilisez pas un
outil électrique si vous êtes fatigué ou sous
l'influence de drogues, d’alcool ou de
médicaments. Un instant d’inattention suffit pour
entraîner des blessures graves.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N’approchez jamais les
cheveux, les vêtements ou les gants des pièces
en mouvement. Des vêtements flottants, des bijoux
ou des cheveux longs risquent d’être happés par
des pièces en mouvement.
Modèle 3621
Capacitédu mandrin 1/4”
Capacitéd’insertion 35 mm (1-3/8”)
Vitesse àvide (T/MIN) 29,000/min.
Longueur totale 211 mm (8-5/16”)
Poids net 2.4 kg (5.3 lbs)

9
11. Méfiez-vous d’un démarrage accidentel. Avant
de brancher l’outil, assurez-vous que son
interrupteur est sur ARRÊT. Le fait de transporter
un outil avec le doigt sur la détente ou de brancher
un outil dont l’interrupteur est en position MARCHE
peut mener tout droit àun accident.
12. Enlevez les clés de réglage ou de serrage avant
de démarrer l’outil. Une clélaissée dans une pièce
tournante de l’outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilitévous permet de mieux
réagir àune situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours des lunettes ou une visière. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécuritéantidérapantes, un casque
protecteur et/ou un appareil antibruit. Les lunettes
ordinaires et les lunettes de soleil NE constituent
PAS des lunettes de protection.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilitéinsuffisante et
peut amener un dérapage de l’outil.
16. Ne forcez pas l’outil. Utilisez l’outil approprié à
la tâche. L’outil correct fonctionne mieux et de façon
plus sécuritaire. Respectez aussi la vitesse de
travail qui lui est propre.
17. N’utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l’outil avant d’effectuer
un réglage, de changer d’accessoire ou de
ranger l’outil. De telles mesures préventives de
sécuritéréduisent le risque de démarrage accidentel
de l’outil.
19. Rangez les outils hors de la portée des enfants
et d’autres personnes inexpérimentées. Les
outils sont dangereux dans les mains d’utilisateurs
novices.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus, dont
les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles àdiriger.
21. Soyez attentif à tout désalignement ou
coincement des pièces en mouvement, à tout
bris ou à toute autre condition préjudiciable au
bon fonctionnement de l’outil. Si vous constatez
qu’un outil est endommagé, faites-le réparer
avant de vous en servir. De nombreux accidents
sont causés par des outils en mauvais état.
22. N’utilisez que des accessoires que le fabricant
recommande pour votre modèle d’outil. Certains
accessoires peuvent convenir àun outil, mais être
dangereux avec un autre.
RÉPARATION
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. L’entretien ou la
réparation d’un outil électrique par un amateur peut
avoir des conséquences graves.
24. Pour la réparation d’un outil, n’employez que
des pièces de rechange d’origine. Suivez les
directives données à la section «ENTRETIEN» de
ce manuel. L’emploi de pièces non autorisées ou le
non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT:
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l’utilisation d’un cordon prolongateur,
utilisez sans faute un cordon assez gros pour conduire le
courant que le produit nécessite. Un cordon trop petit
provoquera une baisse de tension de secteur, résultant
en une perte de puissance et une surchauffe. Le Tableau
1 indique la dimension appropriée de cordon selon sa
longueur et selon l’intensiténominale indiquée sur la
plaque signalétique. En cas de doute sur un cordon
donné, utilisez le cordon suivant (plus gros). Plus le
numéro de gabarit indiquéest petit, plus le cordon est
gros.
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Non recommandé

10
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
USB013-3
NE vous laissez PAS tromper (au fil d'une
utilisation répétée) par un sentiment
d'aisance et de familiarité avec le produit,
en négligeant le respect rigoureux des
règles de sécurité qui accompagnent la
toupilleuse. L'utilisation non sécuritaire
ou incorrecte de cet outil comporte un
risque de blessure grave.
1. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas de
contact avec un conducteur sous tension, les pièces
métalliques àdécouvert de l’outil transmettraient un
choc électrique àl’utilisateur.
2. Portez une protection d’oreille lors des travaux
de longue durée.
3. Maniez les fraises avec soin.
4. Vérifiez bien l’absence de fissures ou de
dommages sur la fraise avant l’utilisation.
Remplacez immédiatement toute fraise fissurée
ou endommagée.
5. Évitez les clous. Avant de travailler votre pièce,
inspectez-la et retirez-en tous les clous.
6. Tenez votre outil fermement à deux mains.
7. Gardez les mains éloignées des pièces en
rotation.
8. Assurez-vous que la lame ne touche pas la pièce
à travailler avant que le contact ne soit mis.
9. Avant de commencer à travailler, laissez tourner
l’outil à vide un instant ; assurez-vous qu’il n’y a
ni vibration ni ballottement, ce qui indiquerait
une fraise mal fixée.
10. Vérifiez toujours le sens de rotation de la fraise
et le sens de déplacement de l’outil.
11. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
12. Avant de retirer l’outil de la pièce, coupez
toujours le contact et attendez que la fraise soit
complètement arrêtée.
13. Ne touchez pas la fraise immédiatement après
son arrêt ; elle peut être extrêmement chaude et
pourrait vous brûler.
14. Faites toujours courir le cordon d’alimentation à
l’écart de l’outil, vers l’arrière.
15. Veillez à maintenir la base de l’outil à l’écart des
produits tels que du diluant, de l’essence ou de
l’huile. Ils peuvent causer des fissures sur la
base de l’outil.
16. Attirez l’attention sur la nécessité d’utiliser des
couteaux ayant le diamètre de queue adéquat et
adaptées à la vitesse de l’outil.
17. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter l’inhalation
de ces poussières ou leur contact avec la peau.
Conformez-vous aux consignes de sécurité du
fournisseur du matériau.
CONSERVEZ CE MODE
D’EMPLOI
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l’outil ou
l’ignorance des règles de sécurité du
présent manuel d’instructions peuvent
entraîner une grave blessure.
SYMBOLES
USD201-2
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V...........................volts
A...........................ampères
Hz .........................hertz
...................courant alternatif
.......................vitesse àvide
.......................construction, catégorie II
.../min ...................tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant de l’ajuster ou de vérifier son
fonctionnement.

11

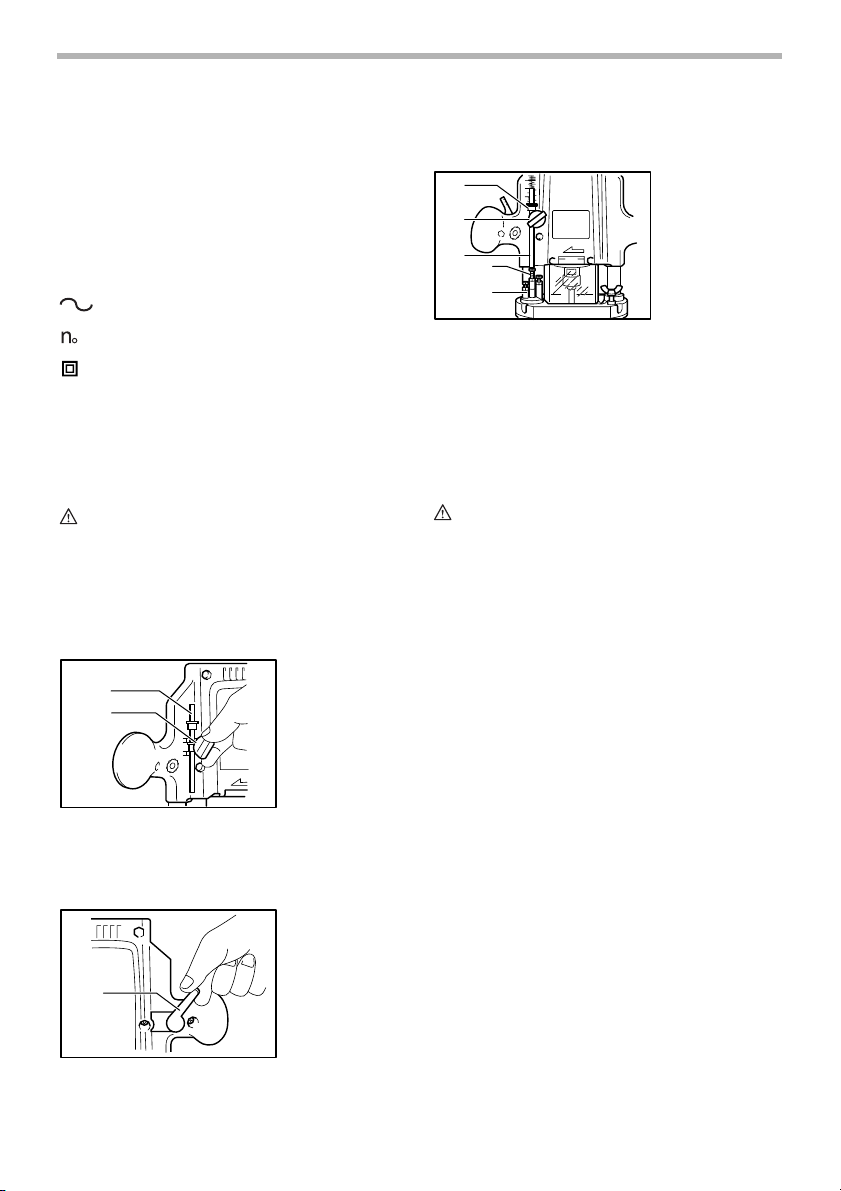

Réglage de la profondeur de coupe
Posez l’outil sur une surface plane. Desserrez la vis qui
retient la tige d’arrêt.
Relâchez le levier de verrouillage et abaissez le bâti
jusqu’à ce que la fraise entre en contact avec la surface
plane. Serrez alors le levier pour verrouiller le bâti de
l’outil.
Ensuite abaissez la tige d’arrêt jusqu’à ce qu’elle touche
le boulon hexagonal de réglage. Alignez l’index de
profondeur sur la graduation “0”.
Élevez la tige d’arrêt jusqu’à la profondeur de coupe
désirée. La profondeur est indiquée par l’index de
profondeur sur l’échelle (1 mm ou 1/16”par graduation).
Serrez ensuite la vis pour immobiliser la tige d’arrêt.
Dès lors vous pouvez obtenir la profondeur de coupe que
vous avez prédéterminée en relâchant le levier de
verrouillage et en abaissant ensuite le bâti de l’outil
jusqu’à ce que la tige d’arrêt touche le boulon hexagonal
de réglage.
ATTENTION:
•Etant donnéqu’une coupe trop profonde risque de
surcharger le moteur et de rendre difficile le
contrôle de l’outil, la profondeur de coupe ne doit
pas excéder 15 mm (9/16”) par passage lorsque
vous rainez avec une fraise de 8 mm (5/16”) de
diamètre. (Remarque : Quand vous rainez avec
une fraise de 20 mm (13/16”) de diamètre, la
profondeur de coupe ne doit pas excéder 5 mm (3/
16”) par passage.)
Si vous désirez obtenir des rainures d’une
profondeur supérieure à15 mm (9/16”) avec une
fraise de 8 mm (5/16”) de diamètre, ou supérieure à
5 mm (3/16”) avec une fraise de 20 mm (13/16”) de
diamètre, effectuez plusieurs passages en
approfondissant graduellement.
Butée
La butée possède trois boulons hexagonaux de réglage
qui s’élèvent ou s’abaissent de 0,8 mm (environ 1/32”)
par tour. Vous pouvez obtenir aisément trois profondeurs
de coupe différentes en vous servant de ces boulons
sans réajuster la tige d’arrêt.
Réglez le boulon hexagonal le plus bas pour obtenir la
plus grande profondeur de coupe, en suivant la
procédure indiquée sous “Réglage de la profondeur de
coupe”. Réglez les deux boulons hexagonaux restants
pour obtenir des profondeurs de coupe moins grandes.
Les différences de hauteur de ces trois boulons sont
égales àcelles des profondeurs de coupe.
Pour régler les boulons hexagonaux, desserrez d’abord
leurs écrous àl’aide de la clé, puis tournez les boulons
hexagonaux. Une fois obtenue la position désirée, serrez
les écrous hexagonaux tout en maintenant les boulons
hexagonaux dans cette position. La butée est également
commode pour effectuer trois passages en augmentation
progressivement la profondeur de la mèche lorsque vous
coupez des rainures profondes.
ATTENTION:
•Quand vous utilisez une fraise dont la longueur
totale est de 60 mm (2 - 3/8”) ou davantage, ou
avec une longueur d’arête de 35 mm (1 - 3/8”) ou
plus, la profondeur de coupe ne peut être réglée de
la façon indiquée précédemment. Pour ce réglage,
opérez comme suit :
Relâchez le levier de verrouillage et ajustez
soigneusement la longueur de sortie de la fraise
sous la base de l’outil àla profondeur désirée pour
la coupe, en déplaçant le bâti de l’outil vers le haut
ou le bas. Resserrez ensuite le levier de
verrouillage afin de verrouiller le bâti de l’outil à
cette profondeur de coupe. Maintenez le bâti de
l’outil verrouillésur cette position durant l’utilisation.
Etant donnéque la fraise dépasse sous la base de
l’outil, manipulez ce dernier avec prudence.
Réglage du levier de verrouillage
1. Tige d’arrêt
2. Vis
1. Levier de
verrouillage
1. Index de
profondeur
2. Vis
3. Tige d’arrêt
4. Boulon
hexagonal de
réglage
5. Bloc de butée
1
2
003252
1
003253
1
2
34
5
003254
1. Écrou
hexagonal
1
003255

12
La position de verrouillage du levier est réglable. Pour
l’ajuster, desserrez le levier de verrouillage de 3/4 de
tour, puis appuyez au centre du levier. L’écrou hexagonal
fera saillie. Réglez l’écrou hexagonal sur la position
désirée puis serrez le levier de verrouillage.

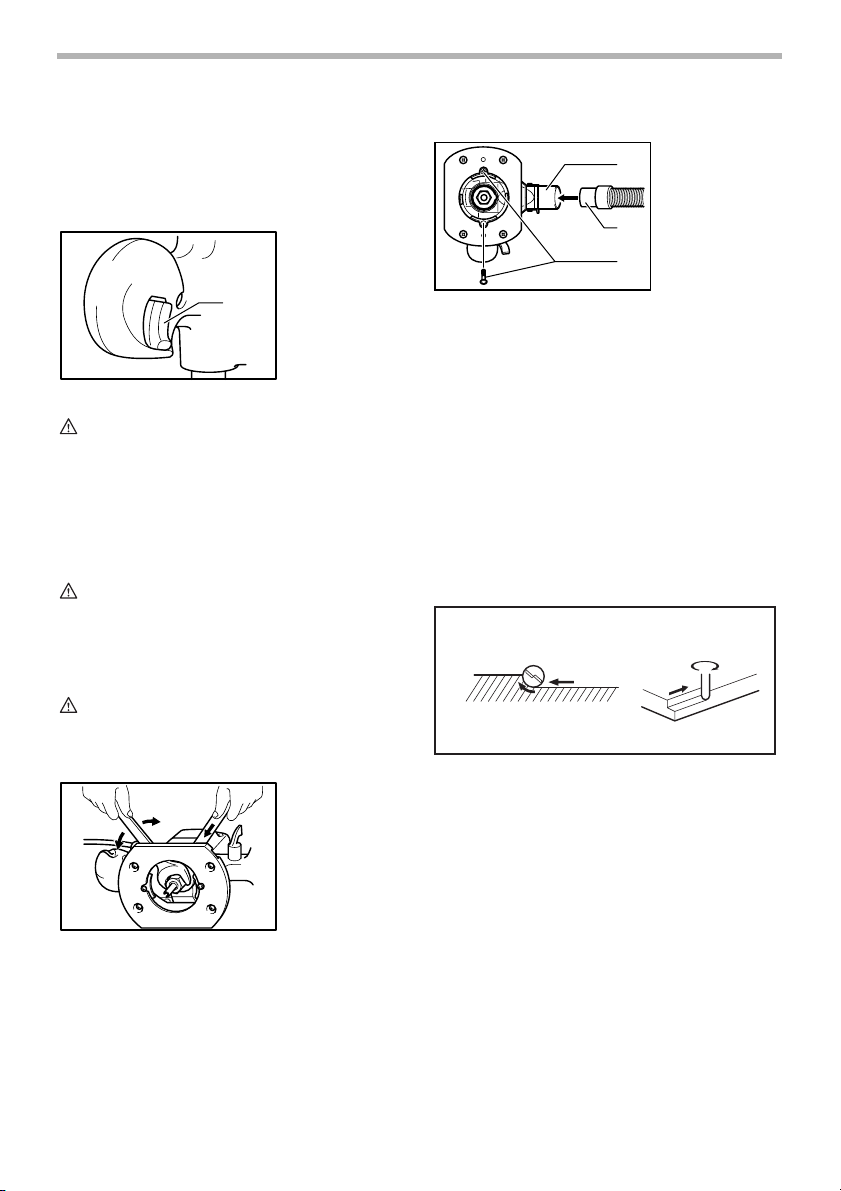

Interrupteur
ATTENTION:
•Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
Pour faire démarrer l’outil, appuyez simplement sur la
gâchette. Pour l’arrêter, relâchez la gâchette.
ASSEMBLAGE
ATTENTION:
•Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Installation et retrait du foret
ATTENTION:
•Ne serrez pas l’écrou de mandrin sans y avoir
inséréune fraise, sinon vous risquez de briser le
cône de mandrin.
Insérez la fraise àfond dans le cône du mandrin et
serrez bien l’écrou de mandrin àl’aide des deux clés.
Pour retirer la fraise, suivez la procédure d’installation en
sens inverse.
Raccord à poussières (accessoire en option)
Lorsque vous désirez effectuer une coupe sans
poussières, utilisez le raccord àpoussières. Installez le
raccord àpoussières sur la base de la défonceuse à
l’aide des deux vis, et raccordez-y un aspirateur.
UTILISATION
Placez la base de l’outil sur la pièce àcouper sans que la
fraise ne touche quoi que ce soit. Mettez ensuite l’outil
sous tension et attendez que la fraise ait atteint sa pleine
vitesse. Abaissez le bâti et faites avancer l’outil sur la
pièce, en maintenant la base de l’outil bien en contact
avec la pièce et en progressant doucement jusqu’à ce
que la coupe soit terminée.
Quand vous faites une coupe sur rebord, la surface de la
pièce doit être du côtégauche de la fraise dans le sens
de progression de l’outil.
NOTE:
•Si vous déplacez votre outil trop vite vers l’avant,
vous risquez d’obtenir une coupe de qualité
médiocre et d’endommager la fraise ou le moteur.
Si vous allez trop lentement, vous risquez de brûler
la pièce et de gâcher la coupe. La vitesse de
progression adéquate dépend du calibre de la
fraise, de la nature de la pièce et de la profondeur
de coupe. Avant de commencer votre coupe sur la
pièce, nous vous conseillons de faire un essai sur
un morceau de chute de bois. Cela vous montrera
exactement l’allure qu’aura votre coupe et vous
permettra de vérifier les dimensions.
•Quand vous utilisez le guide de coupe rectiligne,
veillez àl’installer du côtédroit dans le sens de
1. Gâchette
1
003256
003257
1. Raccord à
poussières
2. Tuyau de
l’aspirateur
3. Vis
1. Pièce 2. Sens de rotation du foret
3. Vu àpartir du haut de
l’outil 4. Sens d’alimentation
1
2
3
003258
123
44
2
001984

13
progression de l’outil. Il sera ainsi plus facile de la
garder bien au contact sur le côtéde la pièce.

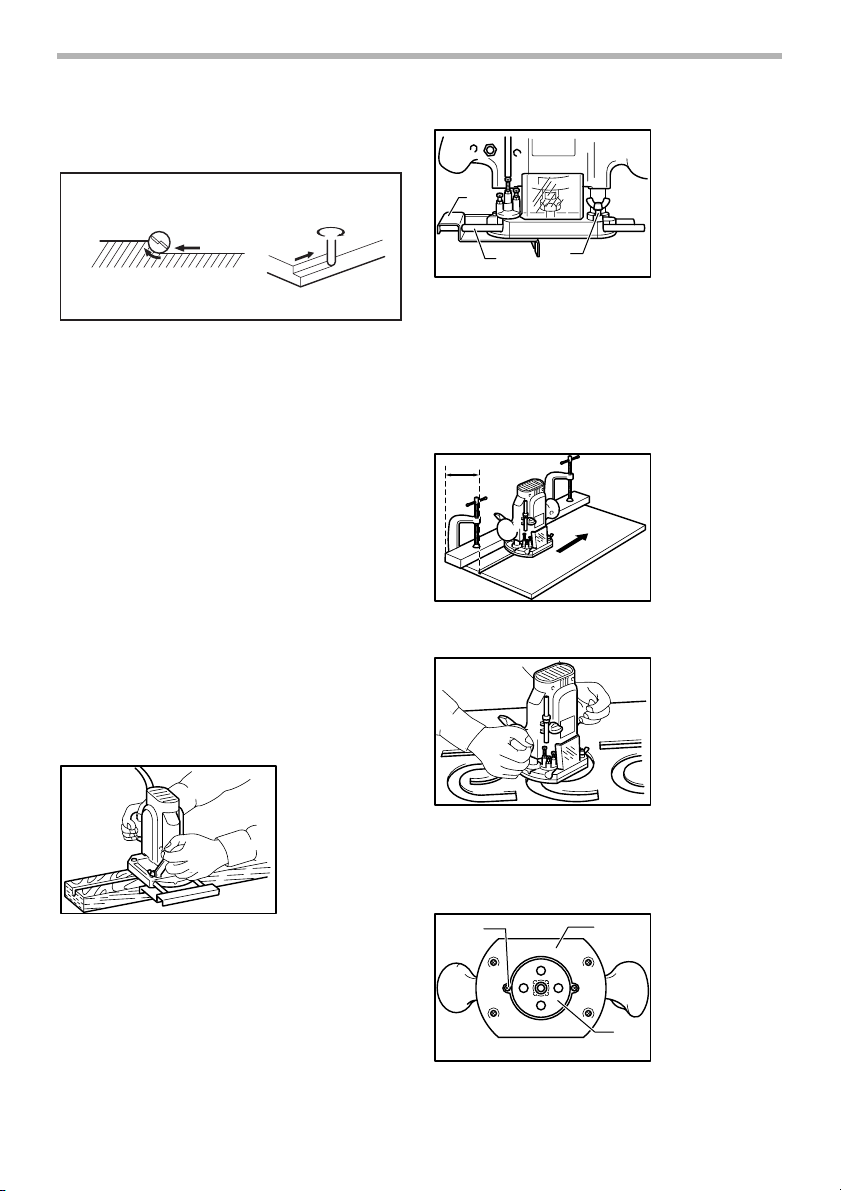

Guide de coupe rectiligne
Le guide de coupe rectiligne est efficace pour obtenir des
coupes droites quand vous chanfreinez ou rainez.
Pour installer le guide de coupe rectiligne, insérez les
barres de guidage dans les orifices de la base de l’outil.
Réglez la distance entre la fraise et le guide de coupe
rectiligne. A la distance désirée, serrez les boulons à
oreilles pour fixer le guide de coupe rectiligne en
position.
Lors de la coupe, déplacez l’outil en maintenant le guide
de coupe rectiligne au ras de la pièce. Si la distance (A)
entre le cotéde la pièce et la position de coupe est trop
grande pour le guide de coupe rectiligne, ou si le côtéde
la pièce n’est pas rectiligne, vous ne pouvez pas utiliser
le guide de coupe rectiligne. Dans ce cas, fixez
solidement une pièce de bois rectiligne àla pièce et
servez-vous en comme guide contre la base de la
défonceuse. Déplacez l’outil dans le sens de la flèche.
Guide de gabarit (accessoire en option)
La guide de gabarit présente un manchon àtravers
lequel passe la fraise, permettant d’utiliser la défonceuse
pour la reproduction exacte d’un modèle donné.
Pour installer le guide de gabarit, desserrez les vis àtête
plate de la base, insérez le guide, puis resserrez les vis.
Fixez le gabarit sur la pièce. Placez l’outil sur le gabarit et
déplacez-le en faisant glisser le guide de gabarit le long
du côtédu gabarit.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’y effectuer tout travail
d’inspection ou d’entretien.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, l’inspection et le remplacement des
charbons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
1. Guide de coupe
rectiligne
2. Guide-chaîne
3. Boulon à
oreilles
003259
1
23
003260
A
003261
1. Vis
2. Plaque de base
3. Guide de
gabarit
1. Embout
2. Guide de
gabarit
3. Base
4. Gabarit
5. Pièce
003262
12
3
003263
12
3
4
5
003264

14
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Fraises pour coupes rectilignes et rainures
•Fraises pour rebord
•Fraises pour affleurage de stratifié
•Guide de coupe rectiligne
•Ensemble de guide d’affleurage
•Guides de gabarit
•Adaptateur de guide de gabarit
•Cléàergots
•Cône du mandrin 1/4”
•Clé8
•Clé13
•Clé22
•Raccord àpoussières
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers:
•des réparations s’imposent suite àune usure
normale:
•l’outil a étémalmené, mal utiliséou mal entretenu:
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.

15
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD
GENERALES
USA002-2
(Para todas las herramientas)
AVISO:
Lea y entienda todas las instrucciones.
El no seguir todas las instrucciones listadas
abajo, podráresultar en una descarga
eléctrica, incendio y/o heridas personales
graves.
GUARDE ESTAS
INSTRUCCIONES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien
iluminada. Los bancos de trabajo atestados y las
áreas oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases, o polvo inflamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer perder
el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de los
bornes es más ancho que el otro.) Esta clavija
encajará en una toma de corriente polarizada en
un sentido solamente. Si la clavija no encaja
totalmente en la toma de corriente, invierta la
clavija. Si aún así no encaja, póngase en
contacto con un electricista cualificado para que
le instale una toma de corriente polarizada. No
cambie la clavija de ninguna forma. El doble
aislamiento elimina la necesidad de disponer de
un cable de alimentación de tres hilos conectado a
tierra y de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies conectadas
a tierra tales como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo estápuesto a tierra
existiráun mayor riesgo de que se produzca una
descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentaráel
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar las herramientas ni tire de él
para desenchufar la clavija de la toma de
corriente. Mantenga el cable alejado del calor,
aceite, bordes cortantes o partes en
movimiento. Reemplace los cables dañados
inmediatamente. Los cables dañados aumentarán
el riesgo de que se produzca una descarga
eléctrica.
8. Cuando emplee una herramienta eléctrica en
exteriores, utilice cables de extensión que lleven
la marca “W-A” o “W”. Estos cables están
catalogados para uso en exteriores y reducen el
riesgo de que se produzcan descargas eléctricas.
Seguridad personal
9. Esté alerta, concéntrese en lo que esté haciendo
y emplee el sentido común cuando utilice una
herramienta eléctrica. No utilice la herramienta
cuando esté cansado o bajo la influencia de
drogas, alcohol, o medicamentos. Un momento
Modelo 3621
Especificaciones eléctricas en México 115 V 7,8 A 50/60 Hz
Capacidad de sujeción. 1/4”
Profundidad de corte 35 mm (1-3/8”)
Revoluciones por minuto (r.p.m.) 29 000/min.
Longitud total 211 mm (8-5/16”)
Peso neto 2,4 kg (5,3 lbs)

16
sin atención mientras se están utilizando
herramientas eléctricas podráresultar en heridas
personales graves.
10. Vístase apropiadamente. No se ponga ropa
holgada ni joyas. Recójase el pelo si lo tiene
largo. Mantenga su pelo, ropa, y guantes
alejados de las partes en movimiento. La ropa
holgada, las joyas, o el pelo largo pueden
engancharse en las partes en movimiento.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté apagado antes de
enchufar la herramienta. El transportar
herramientas con el dedo en el interruptor o el
enchufar herramientas que tengan el interruptor
puesto en encendido invita a accidentes.
12. Retire las llaves de ajuste y llaves de apriete
antes de encender la herramienta. Una llave de
ajuste o llave de apriete que sea dejada puesta en
una parte giratoria de la herramienta podráresultar
en heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los pies
sobre suelo firme y el equilibrio permiten un mejor
control de la herramienta en situaciones
inesperadas.
14. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el
polvo, botas antideslizantes, casco rígido, o
protección para los oídos deberán ser utilizados
para las condiciones apropiadas. Las gafas
normales o de sol NO sirven para proteger los ojos.
Utilización y cuidado de las herramientas
15. Utilice mordazas u otros medios de sujeción
prácticos para sujetar y apoyar la pieza de
trabajo en una plataforma estable. El sujetar la
pieza de trabajo con la mano o contra su cuerpo es
inestable y puede llevar a la pérdida del control.
16. No force la herramienta. Utilice la herramienta
adecuada para su tarea. La herramienta correcta
realizarála tarea mejor y de forma más segura a la
potencia para la que ha sido diseñada.
17. No utilice la herramienta si el interruptor no la
enciende o la apaga. Cualquier herramienta que no
pueda ser controlada con el interruptor será
peligrosa y deberáser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no esté utilizando
fuera del alcance de los niños y otras personas
no preparadas. Las herramientas son peligrosas en
manos de personas no preparadas.
20. Dé mantenimiento a sus herramientas.
Mantenga las herramientas de corte afiladas y
limpias. Las herramientas con buen mentenimiento
y los bordes de corte afilados son menos
propensas a atorarse y más fáciles de controlar.
21. Compruebe que no haya partes móviles
desalineadas o atoradas, rotura de partes y
cualquier otra condición que pueda afectar al
funcionamiento de la herramienta. Si la
herramienta está dañada, haga que se la reparen
antes de utilizarla. Muchos accidentes son
ocasionados por herramientas con un mal
mantenimiento.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su modelo.
Los accesorios que puedan ser apropiados para
una herramienta, podrán resultar peligrosos cuando
se utilicen con otra herramienta.
SERVICIO
23. El servicio de la herramienta deberá ser
realizado solamente por personal de reparación
cualificado. Un servicio o mantenimiento realizado
por personal no cualificado podráresultar en un
riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto originales.
Siga las instrucciones de la sección de
Mantenimiento de este manual La utilización de
piezas no autorizadas o el no seguir las
instrucciones de mantenimiento podrácrear un
riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS:
Asegúrese de que su cable de extensión estéen buenas
condiciones. Cuando utilice un cable de extensión,
asegúrese de utilizar uno del calibre suficiente para
conducir la corriente que demande el producto. Un cable
de calibre inferior ocasionaráuna caída en la tensión de
línea y a su vez en una pérdida de potencia y
sobrecalentamiento. La Tabla 1 muestra el tamaño
correcto a utilizar dependiendo de la longitud del cable y
el amperaje nominal indicado en la placa de
características. Si no estáseguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podráconducir el cable.

17
NORMAS DE SEGURIDAD
ESPECÍFICAS
USB013-3
NO deje que la comodidad o familiaridad
con el producto (a base de utilizarlo
repetidamente) sustituya la estricta
observancia de las normas de seguridad
para la fresadora. Si utiliza esta
herramienta de forma no segura o
incorrecta, podrá sufrir graves heridas
personales.
1. Cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto
con cableado oculto o con su propio cable,
sujete la herramienta eléctrica por las
superficies de asimiento aisladas. El contacto
con un cable con corriente haráque la corriente
circule por las partes metálicas expuestas de la
herramienta y podráelectrocutar al operario.
2. Póngase protección para los oídos durante los
periodos de operación prolongados.
3. Maneje las fresas con mucho cuidado.
4. Inspeccione la fresa cuidadosamente para ver si
tiene grietas o daños antes de comenzar la
operación. Reemplace la fresa inmediatamente
si está agrietada o dañada.
5. Evite cortar clavos. Inspeccione y quite todos
los clavos de la pieza de trabajo antes de la
operación.
6. Sujete la herramienta firmemente con ambas
manos.
7. Mantenga las manos alejadas de las partes
giratorias.
8. Asegúrese de que la fresa no esté haciendo
contacto con la pieza de trabajo antes de activar
el interruptor.
9. Antes de utilizar la herramienta en una pieza de
trabajo definitiva, déjela funcionar durante un
rato. Observe para ver si hay vibración o
bamboleo que pueda indicar una incorrecta
instalación de la fresa.
10. Tenga cuidado con la dirección de giro y de
avance de la fresa.
11. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
12. Apague siempre la herramienta y espere hasta
que la fresa se haya parado completamente
antes de retirar la herramienta de la pieza de
trabajo.
13. No toque la fresa inmediatamente después de la
operación; estará muy caliente y podrá y
quemarle la piel.
14. Tienda siempre el cable de alimentación alejado
de la herramienta hacia atrás.
15. No manche la base de la herramienta con
diluyente, gasolina, aceite o por el estilo. Estos
productos pueden ocasionar grietas en la base
de la herramienta.
16. Preste atención a la necesidad de utilizar fresas
de diámetro de espiga correcto y apropiado para
la velocidad de la herramienta.
17. Algunos materiales contienen sustancias
químicas que podrán ser tóxicas. Tenga
precaución para evitar la inhalación de polvo y el
contacto con la piel. Siga los datos de seguridad
del abastecedor del material.
GUARDE ESTAS
INSTRUCCIONES
AVISO:
El MAL USO o el no seguir las normas de
seguridad establecidas en este manual
de instrucciones puede ocasionar graves
heridas personales.
Tabla 1. Calibre mínimo para el cable
Amperaje nominal Voltios Longitud total del cable en metros
120 V~ 7,6 m 15,2 m
30,4 m 45,7 m
Más de No más de Calibre del cable (AWG)
0A 6A 18 16 16 14
6A 10A 18161412
10A 12A 16161412
12A 16A 14 12 No se recomienda

18
SÍMBOLOS
USD201-2
A continuación se muestran los símbolos utilizados para
la herramienta.
V............................voltios
A...........................amperios
Hz..........................hercios
....................corriente alterna
.......................velocidad en vacío
.......................Construcción clase II
.../min....................revoluciones, alternaciones o
carreras por minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.
Ajuste de la profundidad de corte
Coloque la herramienta en una superficie plana. Afloje
los tornillos asegurando la vara de tope.
Afloje la palanca de bloqueo y baje la herramienta hasta
que la broca toque justamente sobre la superficie plana.
Fije la palanca de bloqueo al seguro en el cuerpo de la
herramienta.
A continuación, baje la vara de tope hasta que haga
contacto con el perno hexagonal de ajuste. Alinee la
profundidad del apuntador con graduación “0”(cero).
Eleve la vara de tope hasta que se consiga la
profundidad de corte deseada. La profundidad de corte
se indica en la regla de medición (1 mm o 1/16”por
graduación) por el apuntador de profundidad. Luego
apriete el tornillo para asegurar la vara de tope.
Ahora, su profundidad de corte preestablecida puede
conseguirse al aflojar la palanca de bloqueo y luego
bajando el cuerpo de la herramienta hasta que la vara de
tope haga contacto con el perno hexagonal de ajuste.
PRECAUCIÓN:
•Debido que el corte excesivo puede causar una
sobrecarga del motor, asícomo dificultad para
controlar la herramienta, la profundidad de corte no
debe ser mayor a 15 mm (9/16”) en una pasada
cuando se estén cortando ranuras con una broca
de 8mm (5/16”) de diámetro (nota Al cortar ranuras
con una broca de 20mm (13/16”) de diámetro, la
profundidad de corte no debe ser mayor a 5 mm (3/
16”) en una pasada).
Cuando quiera cortar ranuras mayores a 15 mm (9/
16”) de profundidad con una broca de 8 mm (5/16”)
de diámetro o más de 5 mm (3/16”) de profundidad
con una broca de 20 mm (13/16”) de diámetro,
realice varias pasadas de forma progresiva con
configuraciones de broca más profundas.
Bloque de tope
El bloque de tope cuenta con tres pernos hexagonales
de ajuste los cuales se elevan o se bajan 0.8 mm (1/32”
aprox.) por giro. Puede conseguir fácilmente tres
profundidades de corte distintas al usar estos pernos
hexagonales de ajuste sin tener que reajustar la vara de
tope.
Ajuste el perno hexagonal de ajuste más inferior para
obtener la mayor profundidad de corte, siguiendo el
método de “Ajuste de la profundidad de corte”. Ajuste los
dos pernos hexagonales de ajuste restantes para
obtener profundidades de corte menos profundas. Las
diferencias en la altura de estos pernos hexagonales de
ajuste es igual a las diferencias en las profundidades de
corte.
Para ajustar los pernos hexagonales de ajuste, primero
afloje las tuercas hexagonales en los pernos
hexagonales con una llave y luego gire los pernos
hexagonales. Tras obtener la posición deseada, apriete
1. Tornillo de tope
2. Tornillo
1. Palanca de
bloqueo
1
2
003252
1
003253
1. Apuntador de
profundidad
2. Tornillo
3. Tornillo de tope
4. Perno
hexagonal de
ajuste
5. Bloque de tope
1
2
34
5
003254

19
las tuercas hexagonales mientras sostiene los pernos
hexagonales en dicha posición. El bloqueo de tope
también es conveniente para hacer tres pasadas de
forma progresiva con configuraciones de broca de más
profundidad al cortar ranuras profundas.
PRECAUCIÓN:
•Cuando use una broca que tenga una longitud total
de f 60 mm (2 - 3/8”) o más, o que la longitud del
borde sea de 35 mm (1 - 3/8”) o más, la
profundidad de corte no puede ajustarse como se
mencionóanteriormente. Para ajustar, proceda
como se indica a continuación:
Afloje la palanca de bloqueo y cuidadosamente
ajuste la protuberancia de la broca por debajo de la
base de la herramienta a la profundidad de corte
deseada al mover el cuerpo de la herramienta
hacia abajo. Luego vuelva a apretar la palanca de
bloqueo para fijar el cuerpo de la herramienta con
esa profundidad de corte. Mantenga el cuerpo de
la herramienta asegurada en esta posición durante
la operación. Debido a que la broca siempre sale
de la base de la herramienta, tenga cuidado al
manejar la herramienta.
Ajuste de la palanca de bloqueo.
La posición bloqueada de la palanca de bloqueo es
ajustable. Para ajustarla, afloje la palanca de bloque con
un giro de 3/4 y presione sobre el centro de la palanca
de bloqueo. La tuerca hexagonal se saldrá. Ponga la
tuerca hexagonal en la posición deseada y apriete la
palanca de bloqueo.
Accionamiento del interruptor
PRECAUCIÓN:
•Antes de enchufar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF”
(apagado) cuando lo suelta.
Para comenzar a utilizar la herramienta, simplemente
presione el gatillo interruptor. Suéltelo para detenerla.
MONTAJE
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.
Instalación o extracción de la broca
PRECAUCIÓN:
•No apriete la tuerca de ajuste sin insertar una fresa
porque se romperála tuerca de apriete.
Inserte la broca por completo en el cono de sujeción y
apriete la tuerca firmemente con las dos llaves.
Para retirar la broca, siga el proceso inverso al de
instalación.
Boquilla para polvo (accesorio opcional)
Cuando desee hacer una operación de corte limpio, use
la boquilla para polvo. Instale la boquilla para polvo en la
base del router usando los dos tornillos y conecte la
boquilla a una aspiradora.
OPERACIÓN
Coloque la base de la herramienta sobre la pieza de
trabajo a cortar sin que la fresa la toque. Después
encienda la herramienta y espere hasta que la fresa
adquiera plena velocidad. Baje el cuerpo de la
herramienta y mueva la herramienta hacia delante sobre
la superficie de la pieza de trabajo.
1. Tuerca
hexagonal
1. Interruptor del
gatillo
1
003255
1
003256
1. Boquilla para
polvo
2. Manguera de
aspiradora
3. Tornillos
003257
1
2
3
003258

20
Cuando haga corte de bordes, la superficie de la pieza
de trabajo deberáestar en el costado izquierdo de la
fresa en la dirección de avance.
NOTA:
•Si mueve la herramienta hacia delante muy deprisa
podráocasionar un corte de mala calidad, o dañar
la fresa o el motor. Si mueve la herramienta hacia
delante muy despacio podráquemar y arruinar el
corte. La velocidad de avance apropiada
dependerádel tamaño de la fresa, el tipo de pieza
de trabajo y la profundidad de corte. Antes de
comenzar el corte en la pieza de trabajo real, se
aconseja hacer un corte de prueba en una pieza de
madera de desecho. Esto mostraráexactamente
cómo seráel corte y también le permitirá
comprobar las dimensiones.
•Cuando use la guía recta, asegúrese de instalarla
sobre el lado correcto en la dirección del
alimentador. Esto ayudaráa mantenerla a ras con
el costado de la pieza de trabajo.
Guía recta
La guía recta resulta útil para realizar cortes rectos
cuando se hacen biseles o ranuras.
Para instalar la guía recta, inserte las barras de la guía
en los orificios en la base de la herramienta. Ajuste la
distancia entre la broca y la guía recta. En la distancia
deseada, apriete los pernos de orejetas para fijar la guía
recta.
Al cortar, mueva la herramienta con la guía recta a ras
con el costado de la pieza de trabajo. Si la distancia (A)
entre el costado de la pieza de trabajo y la posición de
corte es muy ancha para la guía recta, o si el costado de
la pieza de trabajo no es recto, la guía recta no puede
usarse. En este caso, sujete un tablero recto a la pieza
de trabajo con la abrazadera y úselo como una guía
contra la base del router. Alimente la herramienta hacia
la dirección de la flecha.
Guía de plantilla (accesorio opcional)
La guía de plantilla ofrece una funda por donde pasa la
broca, permitiendo el uso del router con los patrones de
plantilla.
Para instalar la guía de plantilla
1. Pieza de trabajo 2. Dirección de giro de la
broca
3. Vista desde la parte
superior de la
herramienta
4. Dirección de
alimentación
123
44
2
001984
003259
1. Guía recta
2. Barra de guía
3. Perno de
orejetas
1. Tornillo
2. Placa base
3. Guía de plantilla
1
23
003260
A
003261
003262
12
3
003263
