ENGLISH (Original instructions)

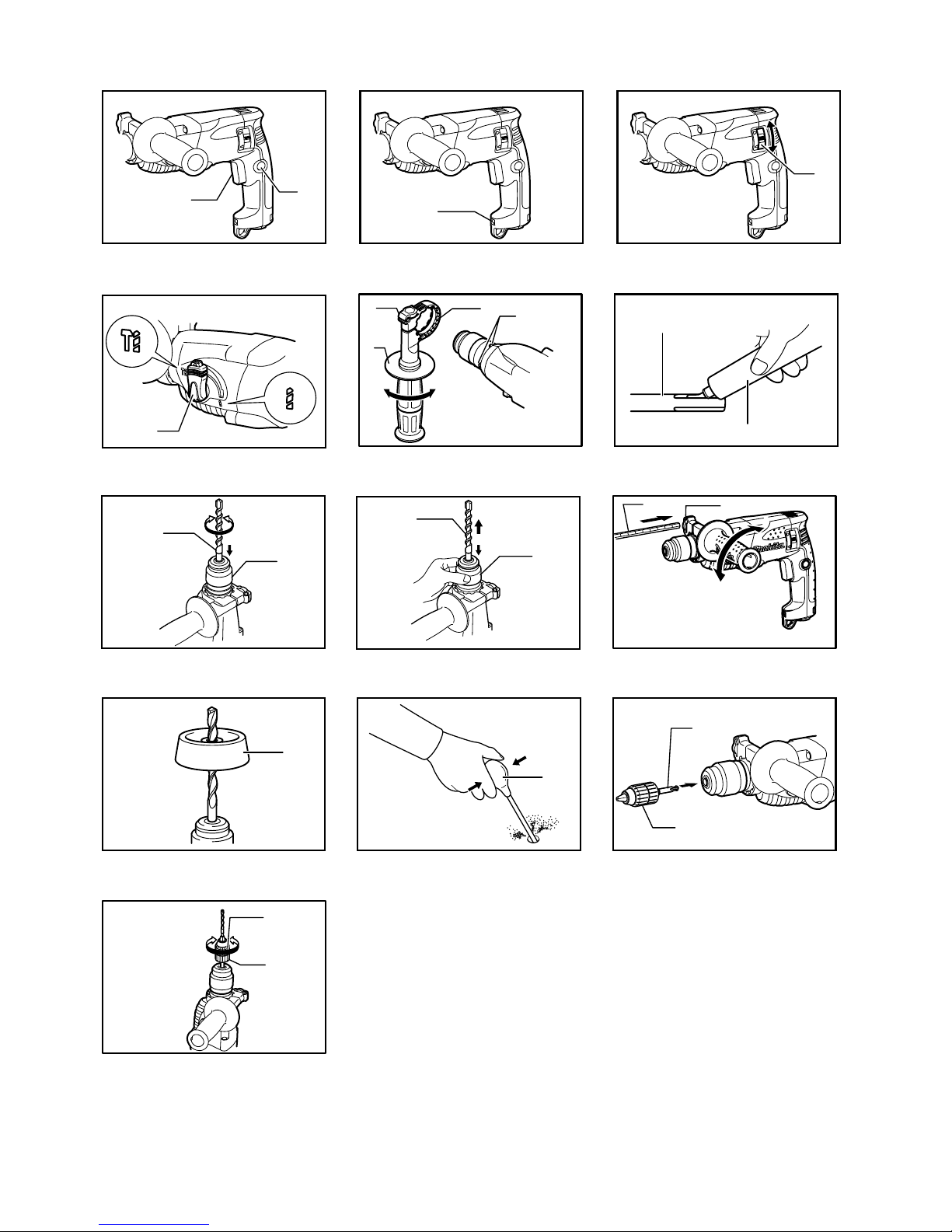

Explanation of general view
1-1. Switch trigger
1-2. Lock button
2-1. Lamp
3-1. Reversing switch
4-1. Action mode changing knob
5-1. Grip base
5-2. Side grip
5-3. Loosen
5-4. Tighten
5-5. Teeth
5-6. Protrusion
6-1. Bit shank
6-2. Bit grease
7-1. Bit
7-2. Chuck cover
8-1. Bit
8-2. Chuck cover
9-1. Depth gauge
9-2. Hole of grip base
9-3. Loosen
9-4. Tighten
10-1. Dust cup
11-1. Blow-out bulb
12-1. Keyless drill chuck
12-2. Chuck adapter
13-1. Sleeve
13-2. Ring
SPECIFICATIONS
Model HR1830 / HR1830F
Concrete 18 mm
Core bit 35 mm
Diamond core bit (dry type) 65 mm
Steel 13 mm
Capacities
Wood 24 mm
No load speed (min-1) 0 - 1,500
Blows per minute 0 - 5,000
Overall length 279 mm
Net weight 1.9 kg
Safety class /II
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE042-1
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone.
It is also suitable for drilling without impact in wood,
metal, ceramic and plastic.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 86 dB(A)
Sound power level (LWA) : 97 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode : hammer drilling into concrete
Vibration emission (ah,HD) : 14 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: drilling into metal
Vibration emission (ah,D) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking

4
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-16
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Rotary Hammer
Model No./ Type: HR1830,HR1830F
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB007-7
ROTARY HAMMER SAFETY
WARNINGS
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety
glasses and/or face shield. Ordinary eye or
sun glasses are NOT safety glasses. It is also
highly recommended that you wear a dust
mask and thickly padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper
warm-up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool
in high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could fly out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action
Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop. For
continuous operation, pull the switch trigger and then
push in the lock button. To stop the tool from the locked
position, pull the switch trigger fully, then release it.
Lighting up the lamps
For Model HR1830F only
Fig.2
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it
may lower the illumination.
Reversing switch action
Fig.3
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to
the position (A side) for clockwise rotation or
the position (B side) for counterclockwise rotation.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• If the switch trigger can not be depressed, check
to see that the reversing switch is fully set to
position (A side) or (B side).
Selecting the action mode
Fig.4
This tool employs an action mode changing knob.
Select one of the two modes suitable for your work
needs by using this knob.
For rotation only, depress the lock button and turn the
knob so that the arrow on the knob points toward
the symbol on the tool body.
For rotation with hammering, depress the lock button
and turn the knob so that the arrow on the knob points
toward the symbol on the tool body.
CAUTION:
• Always set the knob fully to your desired mode
symbol. If you operate the tool with the knob
positioned halfway between the mode symbols,
the tool may be damaged.
• Use the knob after the tool comes to a complete
stop.
Torque limiter
The torque limiter will actuate when a certain torque
level is reached. The motor will disengage from the
output shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off
the tool immediately. This will help prevent
premature wear of the tool.
• Hole saws cannot be used with this tool. They
tend to pinch or catch easily in the hole. This will
cause the torque limiter to actuate too frequently.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Side grip (auxiliary handle)
Fig.5
CAUTION:
• Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360° so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small
amount of bit grease (about 0.5 - 1 g).
This chuck lubrication assures smooth action and longer
service life.
Installing or removing the bit
Fig.6
Clean the bit shank and apply bit grease before
installing the bit.
Insert the bit into the tool. Turn the bit and push it in until
it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.

6
Fig.7
To remove the bit, pull the chuck cover down all the way
and pull the bit out.
Fig.8
Depth gauge
Fig.9
The depth gauge is convenient for drilling holes of
uniform depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position
where the depth gauge strikes against the gear
housing.
Dust cup
Fig.10
Use the dust cup to prevent dust from falling over the
tool and on yourself when performing overhead drilling
operations. Attach the dust cup to the bit as shown in
the figure. The size of bits which the dust cup can be
attached to is as follows.
Bit diameter
Dust cup 5 6 mm - 14.5 mm
Dust cup 9 12 mm - 16 mm
006406
OPERATION
Hammer drilling operation
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with
chips and particles, or when striking reinforcing
rods embedded in the concrete. Always use the
side grip (auxiliary handle) and firmly hold the tool
by both side grip and switch handle during
operations. Failure to do so may result in the loss
of control of the tool and potentially severe injury.
When drilling in concrete, granite, etc., move the action
mode changing knob to the position of symbol to use
"rotation with hammering" action.
Be sure to use a tungsten-carbide tipped bit.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light
pressure gives best results. Keep the tool in position
and prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at
an idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
NOTE:
Eccentricity in the bit rotation may occur while operating
the tool with no load. The tool automatically centers
itself during operation. This does not affect the drilling
precision.
Blow-out bulb (optional accessory)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Fig.11
Drilling in wood or metal
Fig.12
Fig.13
Use the optional drill chuck assembly. When installing it,
refer to "Installing or removing drill bit" described on the
previous page.
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as
it will go. Hold the ring firmly and turn the sleeve
clockwise to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve
counterclockwise. Set the action mode changing knob
to "rotation only".
You can drill up to 13 mm diameter in metal and up to
24 mm diameter in wood.
Never use "rotation with hammering" when the drill
chuck assembly is installed on the tool. The drill chuck
assembly may be damaged.
Also, the drill chuck will come off when reversing the
tool.
CAUTION:
• Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will
only serve to damage the tip of your bit, decrease
the tool performance and shorten the service life
of the tool.
• There is a tremendous twisting force exerted on
the tool/bit at the time of hole breakthrough. Hold
the tool firmly and exert care when the bit begins
to break through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to
back out. However, the tool may back out abruptly
if you do not hold it firmly.
• Always secure small workpieces in a vise or
similar hold-down device.
Diamond core drilling
When performing diamond core drilling operations,
always set the change lever to the position to use
"rotation only" action.
CAUTION:
If performing diamond core drilling operations using
"rotation with hammering" action, the diamond core bit
may be damaged.

7
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• SDS-Plus Carbide-tipped bits
• Core bit
• Diamond core bit
• Drill chuck assembly
• Drill chuck S13
• Chuck adapter
• Chuck key S13
• Bit grease
• Side grip
• Depth gauge
• Blow-out bulb
• Dust cup
• Dust extractor attachment
• Safety goggles
• Plastic carrying case
• Keyless drill chuck
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

8
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Avtryckare
1-2. Låsknapp
2-1. Lampa
3-1. Reverseringsknapp
4-1. Knapp för byte av arbetsläge
5-1. Griphandtag
5-2. Sidohandtag
5-3. Lossa
5-4. Dra fast
5-5. Tänder
5-6. Tapp
6-1. Borrskaft
6-2. Smörjfett för borr
7-1. Bits
7-2. Chuckskydd
8-1. Bits
8-2. Chuckskydd
9-1. Djupmätare
9-2. Hål på handtagsbasen
9-3. Lossa
9-4. Dra fast
10-1. Dammuppsamlare
11-1. Gummituta
12-1. Borrchuck utan nyckel
12-2. Chuckadapter
13-1. Hylsa
13-2. Ring
SPECIFIKATIONER
Modell HR1830 / HR1830F
Cement 18 mm
Borrkrona 35 mm
Diamantborrkrona (torrtyp) 65 mm
Stål 13 mm
Kapacitet
Trä 24 mm
Obelastat varvtal (min-1) 0 - 1 500
Slag per minut 0 - 5 000
Längd 279 mm
Vikt 1,9 kg
Säkerhetsklass /II
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationerna kan variera mellan olika länder.
• Vikt i enlighet med EPTA-procedur 01/2003
ENE042-1
Användningsområde
Verktyget är avsett för slagborrning i tegel, betong och
sten.
Det är även lämpligt för borrning utan slag i trä, metal,
keramik och plast.
ENF002-2
Strömförsörjning
Maskinen får endast anslutas till elnät med samma
spänning som anges på typplåten och med enfasig
växelström. De är dubbelisolerade och får därför också
anslutas i ojordade vägguttag.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Ljudtrycksnivå (LpA): 86 dB(A)
Ljudtrycksnivå (LWA): 97 dB(A)
Mättolerans (K) : 3 dB(A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Arbetsläge: slagborrning i betong
Vibrationsemission (ah,HD): 14 m/s2
Mättolerans (K): 1,5 m/s2
Arbetsläge: borrning i metall
Vibrationsemission (ah,D) : 2,5 m/s2eller mindre
Mättolerans (K): 1,5 m/s2
ENG901-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
VARNING!
• Viberationsemissionen under faktisk användning
av maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen
används.

9
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med i
beräkningen alla delar av användandet såsom antal
gånger maskinen är avstängd och när den körs på
tomgång samt då startomkopplaren används).
ENH101-16
Gäller endast Europa
EU-konformitetsdeklaration
Vi Makita Corporation som ansvariga tillverkare
deklarerar att följande Makita-maskin(er):
Maskinbeteckning:
Borrhammare
Modellnr./ Typ: HR1830,HR1830F
är för serieproduktion och
Följer följande EU-direktiv:
2006/42/EC
Och är tillverkade enligt följande standarder eller
standardiseringsdokument:
EN60745
Den tekniska dokumentationen förs av:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktör
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB007-7
SÄKERHETSVARNINGAR FÖR
BORRHAMMARE
1. Använd hörselskydd. Kraftigt buller kan orsaka
hörselskador.
2. Använd extrahandtag, om det levereras med
maskinen. Att tappa kontrollen över maskinen
kan leda till personskador.
3. Håll maskinen i de isolerade handtagen om
det finns risk för att skärverktyget kan komma
i kontakt med en dold elkabel eller sin egen
kabel. Om verktyget kommer i kontakt med en
strömförande ledning blir maskinens metalldelar
strömförande och kan ge operatören en elektrisk
stöt.
4. Använd en hård hjälm (skyddshjälm),
skyddsglasögon och/eller ansiktsskydd.
Vanliga glasögon och solglasögon är INTE
skyddsglasögon. Du bör också bära ett
dammskydd och tjockt fodrade handskar.
5. Se till att borret sitter säkert innan maskinen
används.
6. Under normal användning vibrerar maskinen.
Skruvarna kan lätt lossna, vilket kan orsaka
maskinhaveri eller en olycka. Kontrollera att
skruvarna är åtdragna innan maskinen
används.
7. I kall väderlek eller när verktyget inte använts
under en längre tid, bör du värma upp
verktyget genom att använda det utan
belastning. På detta sätt tinar insmörjningen
upp. Utan uppvärmning blir det svårt att
använda hammaren.
8. Se till att du hela tiden har ett säkert fotfäste.
Se till att ingen står under dig när maskinen
används på hög höjd.
9. Håll maskinen stadigt med båda händerna.
10. Håll händerna borta från rörliga delar.
11. Lämna inte maskinen igång. Använd endast
maskinen när du håller den i händerna.
12. Rikta inte maskinen mot någon när den
används. Borret kan flyga ut och skada någon
allvarligt.
13. Rör inte vid borret eller närliggande delar efter
användning, eftersom de kan vara extremt
varma och orsaka brännskador.
14. Vissa material kan innehålla giftiga kemikalier.
Se till att du inte andas in damm eller får det
på huden. Följ anvisningarna i leverantörens
materialsäkerhetsblad.
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.

10
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan du justerar eller
funktionskontrollerar maskinen.
Avtryckarens funktion
Fig.1
FÖRSIKTIGT!
• Innan du ansluter maskinen till elnätet ska du
kontrollera att avtryckaren fungerar och återgår till
läget "OFF" när du släpper den.
Tryck in avtryckaren för att starta maskinen.
Hastigheten ökas genom att du trycker hårdare på
avtryckaren. Släpp avtryckaren för att stoppa maskinen.
För kontinuerlig användning trycker du först in
avtryckaren och sedan låsknappen. Tryck in avtryckaren
helt och släpp den sedan när du inte längre vill använda
maskinen i låst läge.
Tända lamporna
Endast för modell HR1830F
Fig.2
FÖRSIKTIGT!
• Titta inte in i ljuset eller direkt i ljuskällan.
Tryck in avtryckaren för att tända lampan. Släpp
avtryckaren för att släcka den.
OBS!
• Använd en torr trasa för att torka bort smuts från
lampglaset. Var försiktig så att inte lampglaset
repas eftersom ljuset då kan bli svagare.
Reverseringsknappens funktion
Fig.3
Denna maskin har en reverseringsknapp för att byta
rotationsriktning. Tryck reverseringsknappen till
läge (A-sidan) för medurs rotation eller till läge (B-
sidan) för moturs rotation.
FÖRSIKTIGT!
• Kontrollera alltid rotationsriktningen före
användning.
• Använd endast reverseringsknappen när
maskinen stannat helt. Maskinen kan skadas om
du byter rotationsriktning medan den fortfarande
roterar.
• Om avtryckaren inte går att trycka in, kontrollerar
du att reverseringsknappen är helt satt i läge (A-
sidan) eller (B-sidan).
Välja arbetsläge
Fig.4
Detta verktyg använder sig av ett reglage för byte av
arbetsläge. Använd detta reglage för att välja det av de
tre lägen som bäst passar det arbete du ska utföra.
Tryck på låsknappen så att pilen pekar mot symbolen
på verktygshuset, för enbart borrning.
Tryck på låsknappen så att pilen pekar mot symbolen
på verktygshuset, för slagborrning.
FÖRSIKTIGT!
• Ställ alltid in reglaget till önskad lägesmarkering.
Om du använder verktyget med reglaget placerat
halvvägs mellan lägessymbolerna, kan verktyget
skadas.
• Använd reglaget när maskinen har stannat helt.
Momentbegränsare
Momentbegränsaren aktiveras när ett visst vridmoment
uppnås. Motorn kopplas bort från borrskaftet. När detta
inträffar, slutar borret att rotera.
FÖRSIKTIGT!
• Stäng genast av verktyget när
momentbegränsaren aktiveras. Detta förhindrar
onödigt slitage på maskinen.
• Hålsågar kan inte användas med denna maskin.
De kläms eller fastnar lätt i hålet, vilket aktiverar
momentbegränsaren för ofta.
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätsladden urdragen innan maskinen repareras.
Sidohandtag (extrahandtag)
Fig.5
FÖRSIKTIGT!
• Använd alltid sidohandtaget av säkerhetsskäl.
Sätt i sidohandtaget så att tänderna på handtaget
passar in i spåren på den cylindriska delen. Dra sedan
åt handtaget genom att vrida medurs till önskat läge.
Sidohandtaget kan vridas 360° för att kunna fästas i alla
lägen.
Smörjfett för borr
Täck borrskaftets huvud på förhand med en aning
smörjfett för borr (cirka 0,5 - 1g).
Smörjningen ger smidig funktion och längre livslängd.
Montering eller demontering av bits
Fig.6
Rengör borrskaftet och applicera smörjfett innan borret
sätts i.
Sätt in borret i maskinen. Vrid borret och tryck in det tills
det fastnar.
Se alltid till att borret sitter säkert på plats genom att
försöka dra ut det, efter monteringen.
Fig.7
Ta ut borret genom att trycka ner chuckskyddet hela
vägen och tryck ut borret.
Fig.8

11
Djupmätare
Fig.9
Djupmätaren är ett bekvämt hjälpmedel för att borra flera
hål med samma djup. Lossa sidohandtaget och sätt i
djupmätaren i sidohandtagets hål. Ställ in djupmätaren på
lämpligt mått och dra fast sidohandtaget.
OBS!
• Djupmätaren kan inte användas i det läge där den
slår emot växelhuset.
Dammuppsamlare
Fig.10
Använd dammuppsamlaren för att förhindra att damm
faller över maskinen och dig själv när du borrar över
huvudet. Sätt fast dammuppsamlaren, såsom visas i
figuren. Följande borrstorlekar kan användas med
dammuppsamlaren.
Bitsdiameter
Dammuppsamlare 5 6 mm - 14,5 mm
Dammuppsamlare 9 12 mm - 16 mm
006406
ANVÄNDNING
Slagborrning
FÖRSIKTIGT!
• Borret/maskinen utsätts för en plötslig och oerhört
stor vridande kraft vid hålgenomslaget, när hålet
fylls av spån och partiklar eller när du slår ner
förstärkningar i cement. Använd alltid sidohandtag
(extrahandtag) och håll maskinen stadigt med
både sidohandtaget och pistolhandtaget under
användningen. I annat fall är det lätt att förlora
kontrollen över maskinen med risk för allvarliga
skador som följd.
För borrning i betong, granit etc. skall reglaget för byte
av arbetsläge flyttas till läget med symbolen för att
använda "slagborrning".
Använd ett hårdmetallbits.
Placera bitset där hålet ska vara och tryck sedan på
avtryckaren. Forcera inte maskinen. Ett lätt tryck ger
bäst resultat. Håll maskinen på rätt plats och hindra den
från att flyttas ur hålet.
Tryck inte hårdare när hålet fylls med spånor eller andra
partiklar. Kör istället maskinen på tomgång och ta ur
bitset ur hålet bit för bit. Genom att upprepa detta flera
gånger rensas hålet och normal borrning kan återupptas.
OBS!
Ojämn rotation kan förekomma om maskinen körs utan
belastning. Maskinen centrerar sig automatiskt under
arbetet. Detta påverkar inte borrningens noggrannhet.
Gummituta (tillbehör)
Efter borrning av hålet används gummitutan för att blåsa
rent hålet.
Fig.11
Borrning i trä eller metall
Fig.12
Fig.13
Använd den separata borrchucktillsatsen. För montering,
se "Montering eller demontering av borr" på föregående
sida.
Håll i ringen och vrid hylsan moturs för att öppna
chucken. Skjut in borret i chucken så långt det går. Håll
fast ringen ordentligt och vrid hylsan medurs för att dra
åt chucken.
När du ska ta bort borret håller du i ringen och vrider
hylsan moturs. Vrid reglaget för byte av arbetsläge till
"endast borrning".
Du kan borra upp till 13 mm diameter i metall och upp
till 24 mm diameter i trä.
Använd aldrig "slagborrning" när den vanliga
borrchucksatsen är monterad på maskinen.
Borrchucken kan skadas.
Den kommer också att lossna om maskinen körs i
reverseringsläge.
FÖRSIKTIGT!
• Borrningen går inte fortare för att du trycker
hårdare på maskinen. Detta extra tryck skadar
bara toppen på ditt borr, sänker maskinens
prestanda och förkortar maskinens livslängd.
• Det utvecklas ett kraftigt vridande moment på
maskinen/borret vid hålgenomslaget. Håll ett
stadigt tag i maskinen och var försiktig när borret
börjar tränga igenom arbetsstycket.
• Ett borr som fastnat kan enkelt backas ur genom
att reversera borrningens rotationsriktning.
Maskinen kan dock backa för häftigt om du inte
håller ordentligt i den.
• Fäst alltid små arbetsstycken i ett städ eller
liknande infästningsenhet.
Borrning med diamantkrona
Ställ alltid funktionsreglaget till läget för att använda
funktionen "endast borrning", när borrning med
diamantkrona skall genomföras.
FÖRSIKTIGT!
Om borrning med diamantkrona genomförs i
funktionsläget "slagborrning", kan borret med
diamantkrona skadas.

12
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
nätkabeln urdragen innan inspektion eller
underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan
uppstå
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör reparationer, kontroll och
utbyte av kolborstar samt allt annat underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• SDS-Plus borr med hårdmetallspets
• Borrkrona
• Borr med diamantkrona
• Borrchucksats
• Borrchuck S13
• Chuckadapter
• Chucknyckel S13
• Smörjfett för borr
• Sidohandtag
• Djupmätare
• Gummituta
• Dammuppsamlare
• Dammutsugningstillsats
• Skyddsglasögon
• Förvaringsväska av plast
• Nyckellös borrchuck
OBS!
• Några av tillbehören i listan kan vara inkluderade i
maskinpaketet som standardtillbehör. De kan
variera mellan olika länder.

13
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Startbryter
1-2. Sperreknapp
2-1. Lampe
3-1. Reversbryter
4-1. Funksjonsvelgerknott
5-1. Håndtakets fot
5-2. Støttehåndtak
5-3. Løsne
5-4. Stramme
5-5. Tenner
5-6. Fremspring
6-1. Bitsskaft
6-2. Bitsfett
7-1. Bits
7-2. Kjoksdeksel
8-1. Bits
8-2. Kjoksdeksel
9-1. Dybdemåler
9-2. Hull på håndtaksfestet
9-3. Løsne
9-4. Stramme
10-1. Støvkopp
11-1. Utblåsningsballong
12-1. Nøkkelfri borekjoks
12-2. Kjoksadapter
13-1. Mansjett
13-2. Ring
TEKNISKE DATA
Modell HR1830 / HR1830F
Betong 18 mm
Kjernebor 35 mm
Diamantkjernebor (tørr type) 65 mm
Stål 13 mm
Kapasitet
Tre 24 mm
Tomgangshastighet (min-1) 0 - 1 500
Slag per minutt 0 - 5 000
Total lengde 279 mm
Nettovekt 1,9 kg
Sikkerhetsklasse /II
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.
• Vekt i henhold til EPTA-prosedyre 01/2003
ENE042-1
Beregnet bruk
Denne maskinen er laget for slagboring og boring i
murstein, betong og stein.
Den passer også til å drille uten kraft i tre, metall,
keramikk og plast.
ENF002-2
Strømforsyning
Maskinen må bare kobles til en strømkilde med samme
spenning som vist på typeskiltet, og kan bare brukes
med enfase-vekselstrømforsyning. Den er dobbelt
verneisolert og kan derfor også brukes fra kontakter
uten jording.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Lydtrykknivå (LpA) : 86 dB(A)
Lydeffektnivå (LWA) : 97 dB(A)
Usikkerhet (K): 3 dB(A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Arbeidsmåte: boring med slagbor i betong
Vibrasjonsverdier (ah,HD) : 14 m/s2
Usikkerhet (K): 1,5 m/s2
Arbeidsmåte: boring i metall
Genererte vibrasjoner (ah,D): 2,5 m/s2eller mindre
Usikkerhet (K): 1,5 m/s2
ENG901-1
• Den angitte verdien for de genererte vibrasjonene
er blitt målt i samsvar med standardtestmetoden
og kan brukes til å sammenlikne et verktøy med et
annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.

14
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet
slås av og når det går på tomgang, i tillegg til
oppstarten).
ENH101-16
Gjelder bare land i Europa
EF-samsvarserklæring
Som ansvarlig produsent erklærer Makita
Corporation at følgende Makita-maskin(er):
Maskinbetegnelse:
Borhammer
Modellnr./type: HR1830,HR1830F
er serieprodusert og
Samsvarer med følgende europeiske direktiver:
2006/42/EC
Og er produsert i samsvar med følgende standarder
eller standardiserte dokumenter:
EN60745
Den tekniske dokumentasjonen oppbevares hos:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktør
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og
alle instruksjonene. Hvis du ikke følger alle advarslene
og instruksjonene som er oppført nedenfor, kan det føre
til elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
GEB007-7
SIKKERHETSADVARSLER FOR
SLAGBOR
1. Bruk hørselsvern.Høy lyd kan forårsake
redusert hørsel.
2. Bruk hjelpehåndtak, hvis det (de) følger med
maskinen. Hvis maskinen kommer ut av kontroll,
kan det resultere i helseskader.
3. Hold maskinen i det isolerte håndtaket når
skjæreverktøyet kan komme i kontakt med
skjulte ledninger eller maskinens egen
ledning under arbeidet. Hvis skjæreverktøyet
får kontakt med strømførende ledninger, vil
uisolerte metalldeler av maskinen bli
strømførende og kunne gi brukeren elektrisk støt.
4. Bruk hjelm, vernebriller og/eller ansiktsmaske.
Vanlige briller eller solbriller er IKKE
vernebriller. Det anbefales også på det
sterkeste å bruke støvmaske og kraftig
polstrede hansker.
5. Vær sikker på at meiselen er skikkelig festet
før du starter maskinen.
6. Verktøyet er laget slik at det vil vibrere under
vanlig bruk. Skruene kan lett løsne, noe som
kan forårsake et maskinsammenbrudd eller en
ulykke. Før bruk må du derfor kontrollere
grundig at skruene ikke er løse.
7. I kaldt vær, eller når verktøyet ikke har vært i
bruk på lenge, må du varme opp verktøyet ved
å la det gå en stund uten belastning. Dette vil
myke opp smøremiddelet. Hvis maskinen ikke
er skikkelig oppvarmet, vil det være vanskelig
å bruke hammeren.
8. Forviss deg alltid om at du har godt fotfeste.
Forviss deg om at ingen står under deg når du
jobber høyt over bakken.
9. Hold maskinen fast med begge hender.
10. Hold hendene unna bevegelige deler.
11. Ikke gå fra verktøyet mens det er i gang.
Verktøyet må bare brukes mens operatøren
holder det i hendene.
12. Ikke pek med verktøyet mot personer i
nærheten mens det er i bruk. Bitset kan fly ut
og skade noen alvorlig.
13. Ikke berør boret eller meiselen eller deler i
nærheten av boret eller meiselen umiddelbart
etter at maskinen har vært i bruk, da disse kan
være ekstremt varme og kan gi brannskader.
14. Enkelte materialer inneholder kjemikalier som
kan være giftige. Treff tiltak for å hindre
hudkontakt og innånding av støv. Følg
leverandørens sikkerhetsanvisninger.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
Selv om du har brukt produktet mye og føler deg
fortrolig med det, er det likevel svært viktig at du
følger nøye de retningslinjene for sikkerhet som er
utarbeidet for dette produktet. MISBRUK av
verktøyet eller mislighold av sikkerhetsreglene i
denne brukerhåndboken kan resultere i alvorlige
helseskader.

15
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du justerer
maskinen eller kontrollerer dens mekaniske
funksjoner.
Bryterfunksjon
Fig.1
FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du
alltid kontrollere at startbryteren aktiverer
maskinen på riktig måte og går tilbake til "AV"-
stilling når den slippes.
For å starte maskinen må du trykke på startbryteren.
Hvis du trykker hardere på startbryteren, økes
hastigheten på maskinen. Slipp startbryteren for å
stoppe maskinen. For kontinuerlig bruk må du trykke inn
startbryteren og så trykke inn sperreknappen. Hvis du
vil stoppe verktøyet mens det er låst i "PÅ"-stilling, må
du klemme startbryteren helt inn og så slippe den igjen.
Tenne lampene
Bare for modell HR1830F
Fig.2
FORSIKTIG:
• Ikke se inn i lyset eller se direkte på lyskilden.
Tenn lampen ved å trykke på startbryteren. Slå den av
ved å slippe startbryteren.
MERK:
• Bruk en tørr klut til å tørke støv osv. av
lampelinsen. Vær forsiktig så det ikke blir riper i
lampelinsen, da dette kan redusere lysstyrken.
Reverseringsfunksjon
Fig.3
Dette verktøyet har en reversbryter som kan brukes til å
endre rotasjonsretningen. Beveg reversbryteren til -
posisjon (A-siden) for å velge rotasjon med klokken,
eller til -posisjon (B-siden) for å velge rotasjon mot
klokken.
FORSIKTIG:
• Før arbeidet begynner, må du alltid kontrollere
rotasjonsretningen.
• Bruk reversbryteren bare etter at verktøyet har
stoppet helt. Hvis du endrer rotasjonsretningen før
verktøyet har stoppet, kan det bli ødelagt.
• Hvis startbryteren ikke kan trykkes, må du sjekke
at reversbryteren er satt ordentlig i (A-side)-
eller (B-side)-posisjon.
Velge en funksjon
Fig.4
Denne maskinen er utstyrt med en funksjonsvelgerknott.
Velg den av de to funksjonene (eller modiene) jobben
krever ved hjelp av denne funksjonsvelgeren.
Ønsker du bare rotasjon, trykker du inn sperreknappen
og dreier bryteren slik at pilen peker på -symbolet på
maskinen.
Ønsker du slagborfunksjon, trykker du inn
sperreknappen og dreier bryteren slik at pilen peker på
-symbolet på maskinen.
FORSIKTIG:
• Funksjonsvelgeren må alltid stilles ordentlig inn på
det ønskede funksjonssymbolet. Hvis du bruker
maskinen med funksjonsvelgeren halvveis mellom
to av funksjonssymbolene, kan maskinen bli
ødelagt.
• Bruk funksjonsvelgeren bare etter at verktøyet har
stoppet helt.
Momentbegrenser
Momentbegrenseren aktiveres når et bestemt
momentnivå blir nådd. Motoren vil da frikoble seg fra
utgående aksel. Når dette skjer, vil boret slutte å rotere.
FORSIKTIG:
• Så snart momentbegrenseren aktiveres, må du slå
av verktøyet straks. Dette vil hjelpe deg til å unngå
at verktøyet blir for tidlig slitt.
• Stikksager kan ikke brukes for dette verktøyet. De
har en tendens til å bli klemt eller sette seg lett fast
i hullet. Dette vil få momentbegrenseren til å
aktiveres for ofte.
MONTERING
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du utfører noe
arbeid på maskinen.
Støttehåndtak (hjelpehåndtak)
Fig.5
FORSIKTIG:
• Bruk alltid støttehåndtaket for å bruke maskinen
på sikker måte.
Monter støttehåndtaket slik at tennene på håndtaket
passer inn mellom fremspringene på verktøysylinderen.
Stram så håndtaket ved å vri det med klokken i den
ønskede stillingen. Det kan dreies 360° så det kan
festes i en hvilken som helst stilling.
Meiselfett
Smør den innerste delen av endeskaftet med litt fett (ca.
0,5 på 1 g).
Denne kjokssmøringen sikrer jevn rotasjon og lengre
levetid.

16
Montere eller demontere bits
Fig.6
Rengjør meiselskaftet og påfør fett før du monterer
meiselen.
Sett inn boret i verktøyet. Vri og skyv på boret inntil det
sitter.
Etter at boret er montert, må du alltid forvisse deg om at
det sitter godt ved å prøve å trekke det ut.
Fig.7
Ta ut meiselen ved å trekke kjoksdekselet helt ned og
dra ut meiselen.
Fig.8
Dybdemåler
Fig.9
Dybdemåleren er praktisk ved boring av flere huller med
samme dybde. Løsne støttehåndtaket og sett
dybdemåleren inn i hullet i støttehåndtaket. Juster
dybdemåleren til ønsket dybde og stram støttehåndtaket.
MERK:
• Dybdemåleren kan ikke brukes i en stilling hvor
måleren treffer girhuset.
Støvkopp
Fig.10
Bruk støvbeholderen til å unngå støv på verktøyet og
deg selv når du borer med verktøyet over hodet. Fest
støvbeholderen til boret, som vist på figuren.
Støvkoppen kan festes til følgende borstørrelser:
Bitsdiameter
Støvkopp 5 6 mm - 14,5 mm
Støvkopp 9 12 mm - 16 mm
006406
BRUK
Slagborfunksjon
FORSIKTIG:
• Verktøyet/boret utsettes for voldsomme og
plutselige vridninger ved gjennombruddet, når
hullet fylles opp av biter og partikler, eller når du
treffer armeringsjernet i betongen. Bruk alltid
støttehåndtaket, og hold maskinen støtt med både
støttehåndtak og hovedhåndtak når du bruker den.
Hvis du ikke gjør det, kan du miste kontrollen og
påføre deg selv eller andre alvorlige helseskader.
Når du borer i sement, granitt, eller lignende, må du
flytte funksjonsvelgerspaken til -symbolet for å bruke
slagborfunksjonen.
Forviss deg om at du bruker et bor med
wolframkarbidspiss.
Plasser boret der du vil bore hullet, og trykk så på
startbryteren. Ikke bruk makt på verktøyet. Lett trykk gir
de beste resultatene. Hold verktøyet i riktig posisjon og
hindre det i å gli bort fra hullet.
Legg ikke mer press på det når hullet fylles av biter
eller partikler. I stedet må du la verktøyet gå på
tomgang, og deretter ta boret delvis ut av hullet. Ved å
gjenta dette flere ganger, vil hullet rengjøres, og normal
boring kan gjenopptas.
MERK:
Hvis verktøyet brukes uten belastning, kan det
forekomme kast i bitsrotasjonen. Under bruk sentrerer
verktøyet seg automatisk. Dette påvirker ikke
borenøyaktigheten.
Utblåsningsballong (tilleggsutstyr)
Etter at du har boret et hull, må du bruke
utblåsningsballongen til å fjerne støv fra hullet.
Fig.11
Boring i treverk eller metall
Fig.12
Fig.13
Bruk borekjoksmodulen (tilleggsutstyr). Når du monterer
den, må du slå opp under "Montere eller avmontere
boret", som er beskrevet på forrige side.
Hold ringen og skru hylsen mot klokken for å åpne
kjevene på kjoksen. Sett boret så langt inn i kjoksen
som mulig. Hold ringen godt fast og skru hylsen med
klokken for å stramme kjoksen.
For å fjerne boret må du holde ringen og vri hylsen mot
klokken. Still funksjonsvelgeren på "bare rotasjon".
Du kan bore inntil 13 mm diameter i metall inntil 24 mm
diameter i treverk.
Slagborfunksjonen må ikke brukes når
borekjoksmodulen er montert på verktøyet.
Borekjoksmodulen kan bli ødelagt.
I tillegg løsner borekjoksen når verktøyet reverseres.
FORSIKTIG:
• Hvis du bruker for mye kraft på verktøyet, vil det
ikke øke borehastigheten. Overdreven bruk av
kraft vil tvert imot kunne bidra til å ødelegge
spissen av boret, redusere verktøyeffekten og
forkorte verktøyets levetid.
• I gjennombruddsøyeblikket virker det en enorm
vrikraft på verktøyet/bitset. Hold verktøyet i et fast
grep, og vær forsiktig når boret begynner å bryte
gjennom arbeidsstykket.
• Et bor som sitter fast kan fjernes hvis du setter
reversbryteren til motsatt rotasjonsretning, så
verktøyet kan bakke ut. Verktøyet kan imidlertid
komme brått ut hvis du ikke holder det i et fast
grep.
• Små arbeidsstykker må alltid festes med en
skrustikke eller en liknende festeanordning.

17
Diamantkjerneboring
Ved diamantkjerneboring, sett alltid funksjonsvelgeren til
-stillingen for å bruke "bare rotasjon"-funksjonen.
FORSIKTIG:
Hvis du foretar diamantkjerneboring på "slagbor"-
funksjonen, kan diamantkjerneboret bli skadet.
VEDLIKEHOLD
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
støpselet trukket ut av kontakten før du foretar
inspeksjon eller vedlikehold.
• Aldri bruk gasolin, bensin, tynner alkohol eller
lignende. Det kan føre til misfarging, deformering
eller sprekkdannelse.
For å opprettholde produktets SIKKERHET og
PÅLITELIGHET, må reparasjoner, inspeksjon og skifte
av kullbørstene, vedlikehold og justeringer utføres av
Makitas autoriserte servicesentre, og det må alltid
brukes reservedeler fra Makita.
VALGFRITT TILBEHØR
FORSIKTIG:
• Det anbefales at du bruker dette tilbehøret eller
verktøyet sammen med den Makita-maskinen som
er spesifisert i denne håndboken. Bruk av annet
tilbehør eller verktøy kan forårsake helseskader.
Tilbehør og verktøy må kun brukes til det formålet
det er beregnet på.
Ta kontakt med ditt lokale Makita-servicesenter hvis du
trenger mer informasjon om dette tilbehøret.
• SDS-Plus-bits med karbidspiss
• Kjernebor
• Diamantkjernebor
• Borekjoksmodul
• Borekjoks S13
• Kjoksadapter
• Kjoksnøkkel S13
• Meiselfett
• Støttehåndtak
• Dybdemåler
• Utblåsningsballong
• Støvkopp
• Støvavsugutstyr
• Vernebriller
• Verktøykoffert av plast
• Nøkkelfri borekjoks
MERK:
• Enkelte elementer i listen kan være inkludert som
standardtilbehør i verktøypakken. Elementene kan
variere fra land til land.

18
SUOMI (alkuperäiset ohjeet)
Yleisselostus
1-1. Liipaisinkytkin
1-2. Lukituspainike
2-1. Lamppu
3-1. Pyörimissuunnan vaihtokytkin
4-1. Toimintatavan vaihtonuppi
5-1. Kahvan kanta
5-2. Sivukahva
5-3. Löysää
5-4. Kiristä
5-5. Hampaat
5-6. Ulkonema
6-1. Terän varsi
6-2. Terärasva
7-1. Kärki
7-2. Istukan suojus
8-1. Kärki
8-2. Istukan suojus
9-1. Syvyystulkki
9-2. Kahvan pohjan aukko
9-3. Löysää
9-4. Kiristä
10-1. Pölysuojus
11-1. Puhallin
12-1. Kiilaton poraistukka
12-2. Istukan sovitin
13-1. Holkki
13-2. Rengas
TEKNISET TIEDOT
Malli HR1830 / HR1830F
Betoni 18 mm
Timanttiporanterä 35 mm
Timanttiporanterä (kuivatyyppinen) 65 mm
Teräs 13 mm
Teho
Puu 24 mm
Tyhjäkäyntinopeus (min-1) 0 - 1 500
Lyöntiä minuutissa 0 - 5 000
Kokonaispituus 279 mm
Nettopaino 1,9 kg
Turvaluokitus /II
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet saattavat vaihdella eri maissa.
• Paino EPTA-menetelmän 01/2003 mukaan
ENE042-1
Käyttötarkoitus
Työkalu on tarkoitettu tiilen, betonin ja kiven
vasaraporaukseen.
Se soveltuu myös puun, metallin, keramiikan ja muovin
tavanomaiseen poraukseen.
ENF002-2
Virtalähde
Laitteen saa kytkeä vain sellaiseen virtalähteeseen,
jonka jännite on sama kuin arvokilvessä ilmoitettu, ja
sitä saa käyttää ainoastaan yksivaiheisella vaihtovirralla.
Laite on kaksinkertaisesti suojaeristetty, ja se voidaan
siten kytkeä myös maadoittamattomaan pistorasiaan.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy EN60745-
standardin mukaan:
Äänenpainetaso (LpA): 86 dB(A)
Äänen tehotaso (LWA): 97 dB(A)
Virhemarginaali (K): 3 dB(A)
Käytä kuulosuojaimia
ENG900-1
Tärinä
Värähtelyn kokonaisarvo (kolmiakselivektorin summa)
on määritelty EN60745mukaan:
Työmenetelmä: betonin iskuporaaminen
Tärinäpäästö (ah,HD): 14 m/s2
Epävakaus (K) : 1,5 m/s2
Työtila: metalliin poraus
Värähtelyn päästö (ah,D) : 2,5 m/s2tai vähemmän
Virhemarginaali (K) : 1,5 m/s2
ENG901-1
• Ilmoitettu tärinäpäästöarvo on mitattu
standarditestausmenetelmän mukaisesti, ja sen
avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettua tärinäpäästöarvoa voidaan käyttää
myös altistumisen alustavaan arviointiin.
VAROITUS:
• Työkalun käytön aikana mitattu todellinen
tärinäpäästöarvo voi poiketa ilmoitetusta
tärinäpäästöarvosta työkalun käyttötavan mukaan.
• Selvitä käyttäjän suojaamiseksi tarvittavat
varotoimet todellisissa käyttöolosuhteissa
tapahtuvan arvioidun altistumisen mukaisesti

19
(ottaen huomioon käyttöjakso kokonaisuudessaan,
myös jaksot, joiden aikana työkalu on
sammutettuna tai käy tyhjäkäynnillä).
ENH101-16
Koskee vain Euroopan maita
VAKUUTUS EC-VASTAAVUUDESTA
Vastuullinen valmistaja Makita Corporation ilmoittaa
vastaavansa siitä, että seuraava(t) Makitan
valmistama(t) kone(et):
Koneen tunnistetiedot:
Poravasara
Mallinro/Tyyppi: HR1830,HR1830F
ovat sarjavalmisteisia ja
Täyttävät seuraavien eurooppalaisten direktiivien
vaatimukset:
2006/42/EC
Ja että ne on valmistettu seuraavien standardien tai
standardoitujen asiakirjojen mukaisesti:
EN60745
Teknisen dokumentaation ylläpidosta vastaa:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Johtaja
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Sähkötyökalujen käyttöä
koskevat varoitukset
VAROITUS Lue kaikki turvallisuusvaroitukset ja
käyttöohjeet. Varoitusten ja ohjeiden noudattamatta
jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai
vakavaan vammautumiseen.
Säilytä varoitukset ja ohjeet tulevaa
käyttöä varten.
GEB007-7
PORAVASARAN
TURVALLISUUSOHJEET
1. Pidä kuulosuojaimia. Melulle altistuminen voi
aiheuttaa kuulokyvyn heikentymistä.
2. Käytä työkalun mukana mahdollisesti
toimitettua lisäkahvaa tai -kahvoja. Hallinnan
menetys voi aiheuttaa henkilövahinkoja.
3. Pidä sähkötyökalua sen eristetyistä
tartuntapinnoista silloin, kun on mahdollista,
että sen terä saattaa osua piilossa oleviin
johtoihin tai koneen omaan virtajohtoon. Jos
leikkaustyökalu joutuu kosketukseen jännitteisen
johdon kanssa, jännite voi siirtyä työkalun sähköä
johtaviin metalliosiin ja aiheuttaa käyttäjälle
sähköiskun.
4. Käytä kovaa päähinettä (suojakypärää),
suojalaseja ja/tai kasvosuojusta. Tavalliset
silmä- tai aurinkolasit EIVÄT ole suojalaseja.
Myös hengityssuojaimen ja paksujen
käsineiden käyttö on suositeltavaa.
5. Varmista ennen työskentelyn aloittamista, että
terä on kiinnitetty tiukasti paikoilleen.
6. Laite on suunniteltu siten, että se värisee
normaalikäytössä. Ruuvit voivat irrota
hyvinkin helposti aiheuttaen laitteen
rikkoutumisen tai onnettomuuden. Tarkista
ruuvien kireys huolellisesti ennen kuin käytät
laitetta.
7. Jos ilma on kylmä tai konetta ei ole käytetty
pitkään aikaan, anna sen lämmetä jonkin
aikaa tyhjäkäynnillä. Tämä tehostaa laitteen
voitelua. Vasarointi voi olla hankalaa ilman
asianmukaista esilämmitystä.
8. Varmista aina, että seisot tukevasti.
Jos työskentelet korkealla, varmista, ettei
ketään ole alapuolella.
9. Pidä työkalua tiukasti molemmin käsin.
10. Pidä kädet poissa liikkuvien osien luota.
11. Älä jätä konetta käymään itsekseen. Käytä
laitetta vain silloin, kun pidät sitä kädessä.
12. Älä osoita laitteella ketään, kun käytät sitä.
Terä saattaa lennähtää irti ja aiheuttaa
vakavan loukkaantumisen.
13. Älä kosketa terää tai sen lähellä olevia osia
välittömästi käytön jälkeen, sillä ne voivat olla
erittäin kuumia ja aiheuttaa palovammoja.
14. Jotkin materiaalit sisältävät kemikaaleja, jotka
voivat olla myrkyllisiä. Huolehdi siitä, että
pölyn sisäänhengittäminen ja ihokosketus
estetään. Noudata materiaalin toimittajan
turvaohjeita.
SÄILYTÄ NÄMÄ OHJEET.
VAROITUS:
ÄLÄ anna työkalun helppokäyttöisyyden tai
toistuvan käytön tuudittaa sinua väärään
turvallisuuden tunteeseen niin, että laiminlyöt
työkalun turvaohjeiden noudattamisen.
VÄÄRINKÄYTTÖ tai tämän käyttöohjeen
turvamääräysten laiminlyönti voi johtaa vakaviin
henkilövahinkoihin.

20
TOIMINTOJEN KUVAUS
HUOMIO:
• Varmista aina ennen koneen säätöjen ja
toiminnallisten tarkistusten tekemistä, että kone on
sammutettu ja irrotettu pistorasiasta.
Kytkimen käyttäminen
Kuva1
HUOMIO:
• Tarkista aina ennen työkalun liittämistä
virtalähteeseen, että liipaisinkytkin kytkeytyy oikein
ja palaa asentoon OFF, kun se vapautetaan.
Käynnistä työkalu painamalla liipaisinkytkintä. Mitä
voimakkaammin liipaisinkytkintä painetaan, sitä
nopeammin terä pyörii. Laite pysäytetään vapauttamalla
liipaisinkytkin. Jos haluat työkalun käyvän jatkuvasti,
paina ensin liipaisinkytkimestä ja paina sitten
lukituspainiketta. Kun haluat pysäyttää työkalun
jatkuvan käynnin, paina liipaisinkytkin ensin pohjaan ja
vapauta se sitten.
Lamppujen sytyttäminen
Ainoastaan mallille HR1830F
Kuva2
HUOMIO:
• Älä katso suoraan lamppuun tai valonlähteeseen.
Kytke lamppu päälle vetämällä kytkinvipua. Sammuta
se vapauttamalla liipaisin.
HUOMAUTUS:
• Pyyhi lika pois lampun linssistä kuivalla liinalla. Älä
naarmuta lampun linssiä, ettei valoteho laske.
Pyörimissuunnan vaihtokytkimen toiminta
Kuva3
Työkalussa on pyörimissuunnan vaihtokytkin. Jos haluat
koneen pyörivän myötäpäivään, siirrä kytkinvipu
asemaan A-puolelle, ja jos vastapäivään, siirrä se
asemaan B-puolelle.
HUOMIO:
• Tarkista aina pyörimissuunta ennen käyttöä.
• Käytä pyörimissuunnan vaihtokytkintä vasta sen
jälkeen, kun kone on lakannut kokonaan
pyörimästä. Pyörimissuunnan vaihto koneen vielä
pyöriessä voi vahingoittaa sitä.
• Jos laukaisukytkintä ei voi painaa alas, tarkasta,
että vaihtokytkin on täysin asemaansa asennettu
(A-puoli) tai (B-puoli) mukaan.
Toimintatavan valitseminen
Kuva4
Työkalussa on toimintatavan vaihtonuppi. Valitse nupin
avulla jonkin kahdesta toimintatavasta suoritettavan
työn mukaan.
Ainoastaan poraukseen, paina lukkonappia alas ja
kierrä nuppia siten, että nuoli osoittaa työkalun
rungossa olevaan symboliin päin.
Iskuporaukseen, paina lukkonappi alas ja kierrä nuppia
siten, että nupin nuoli osoittaa työkalussa olevaan
symboliin päin.
HUOMIO:
• Käännä nuppi aina halutun toimintatavan kohdalle.
Jos käytät työkalua niin, että nupin asento on
kahden toimintatavan symbolin puolivälissä,
työkalu voi rikkoutua.
• Käytä nuppia vasta sen jälkeen, kun kone on
lakannut kokonaan pyörimästä.
Vääntömomentin rajoitin
Vääntömomentin rajoitin aktivoituu, kun vääntömomentti
saavuttaa tietyn tason. Tällöin moottori kytkeytyy irti
käyttöakselista. Samalla terä lakkaa pyörimästä.
HUOMIO:
• Sammuta pora heti, kun vääntömomentin rajoitin
kytkeytyy päälle. Näin voidaan ehkäistä työkalun
liian nopea kuluminen.
• Työkalussa ei voi käyttää reikäterää. Niillä on
taipumus juuttua reikään. Tällöin vääntömomentin
rajoitin kytkeytyy päälle liian herkästi.
KOKOONPANO
HUOMIO:
• Varmista aina ennen koneelle tehtäviä
toimenpiteitä, että kone on sammutettu ja irrotettu
pistorasiasta.
Sivukahva (apukahva)
Kuva5
HUOMIO:
• Käytä aina sivukahvaa käyttöturvallisuuden
varmistamiseksi.
Kiinnitä sivukahva siten, että kahvassa olevat hampaat
osuvat koneen vaipassa olevien ulkonemien väliin.
Kiristä sitten kahva kääntämällä sitä myötäpäivään
haluttuun asentoon. Kahva kääntyy 360° ja voidaan
asettaa haluttuun asentoon.
Terärasva
Sivele työkalunpitimeen hieman rasvaa (0,5 - 1 g)
ennen käyttöä.
Istukan voitelu takaa juohevan toiminnan ja pidentää
käyttöikää.
Terän kiinnitys ja irrotus
Kuva6
Puhdista terän varsi ja sivele vähän terärasvaa ennen
terän kiinnittämistä.
Työnnä terä työkaluun. Käännä terää ja työnnä se
sisään, kunnes se kiinnittyy.
