Makita HR2455 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Rotary Hammer
Marteau rotatif
Martillo rotativo
HR2445
HR2455
003862
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2
ENGLISH
SPECIFICATIONS
•Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
•Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
USA002-2
(For All Tools)
WARNING:
Read and understand all instructions.
Failure to follow all instructions listed below,
may result in electric shock, fire and/or
serious personal injury.
SAVE THESE INSTRUCTIONS
Work Area
1. Keep your work area clean and well lit. Cluttered
benches and dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases, or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug (one blade is wider than the
other.) This plug will fit in a polarized outlet only
one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet.
Do not change the plug in any way. Double insula-
tion eliminates the need for the three wire
grounded power cord and grounded power supply
system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and refrigera-
tors. There is an increased risk of electric shock if
your body is grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords immedi-
ately. Damaged cords increase the risk of electric
shock.
8. When operating a power tool outside, use an
outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use tool while tired or under the influence of
drugs, alcohol, or medication. A moment of inat-
tention while operating power tools may result in
serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair, cloth-
ing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in mov-
ing parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your finger
on the switch or plugging in tools that have the
switch on invites accidents.
Model HR2445 HR2455
Capacities
Concrete 25 mm (1”)
Core bit 54 mm (2-1/8”)
Steel 13 mm (1/2”)
Wood 32 mm (1-1/4”)
No load speed (RPM) 0 - 1,100/min.
Blows per minute 0 - 4,500
Overall length 416 mm (16-3/8”) 424 mm (16-3/4”)
Net weight 2.7 kg ( 6.0 lbs) 2.8 kg ( 6.2 lbs)

3
12. Remove adjusting keys or wrenches before turn-
ing the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. Proper footing and balance
enables better control of the tool in unexpected situ-
ations.
14. Use safety equipment. Always wear eye protec-
tion. Dust mask, non-skid safety shoes, hard hat, or
hearing protection must be used for appropriate con-
ditions. Ordinary eye or sun glasses are NOT eye
protection.
Tool Use and Care
15. Use clamps or other practical way to secure and
support the workpiece to a stable platform. Hold-
ing the work by hand or against your body is unsta-
ble and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such preventive
safety measures reduce the risk of starting the tool
accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may affect the tools operation. If damaged,
have the tool serviced before using. Many acci-
dents are caused by poorly maintained tools.
22. Use only accessories that are recommended by
the manufacturer for your model. Accessories
that may be suitable for one tool, may become haz-
ardous when used on another tool.
SERVICE
23. Tool service must be performed only by qualified
repair personnel. Service or maintenance per-
formed by unqualified personnel could result in a risk
of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unau-
thorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD: Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
SPECIFIC SAFETY RULES
USB010-2
DO NOT let comfort or familiarity with
product (gained from repeated use)
replace strict adherence to rotary ham-
mer safety rules. If you use this tool
unsafely or incorrectly, you can suffer
serious personal injury.
1. Hold tools by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live”wire will make exposed metal parts
of the tool “live”and shock the operator.
2. Wear ear protectors when using the tool for
extended periods. Prolonged exposure to high
intensity noise can cause hearing loss.
3. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
Table 1. Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Not Recommended

4
mended that you wear a dust mask and thickly
padded gloves.
4. Be sure the bit is secured in place before opera-
tion.
5. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
6. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
7. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
8. Hold the tool firmly with both hands.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Do not point the tool at any one in the area when
operating. The bit could fly out and injure some-
one seriously.
12. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
13. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.
SYMBOLS
USD202-2
The followings show the symbols used for tool.
V............................volts
A...........................amperes
Hz..........................hertz
..................alternating current
.......................no load speed
.......................Class II Construction
.../min ...................revolutions or reciprocation per
minute
.................. number of blow
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
CAUTION:
•Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the “OFF”position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop. For continuous opera-
tion, pull the switch trigger and then push in the lock but-
ton. To stop the tool from the locked position, pull the
switch trigger fully, then release it.
Reversing switch action
CAUTION:
•Always check the direction of rotation before
operation.
•Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
•When you operate the tool in counterclockwise
rotation, the switch trigger is pulled only halfway
and the tool runs at half speed. For
1. Lock button
2. Switch trigger
1. Switch trigger
2. Reversing
switch lever
1
2
003863
2
A
B
1
003864

5
counterclockwise rotation, you cannot push in the
lock button.
This tool has a reversing switch to change the direction of
rotation. Move the reversing switch lever to the posi-
tion (A side) for clockwise rotation or to the position
(B side) for counterclockwise rotation.

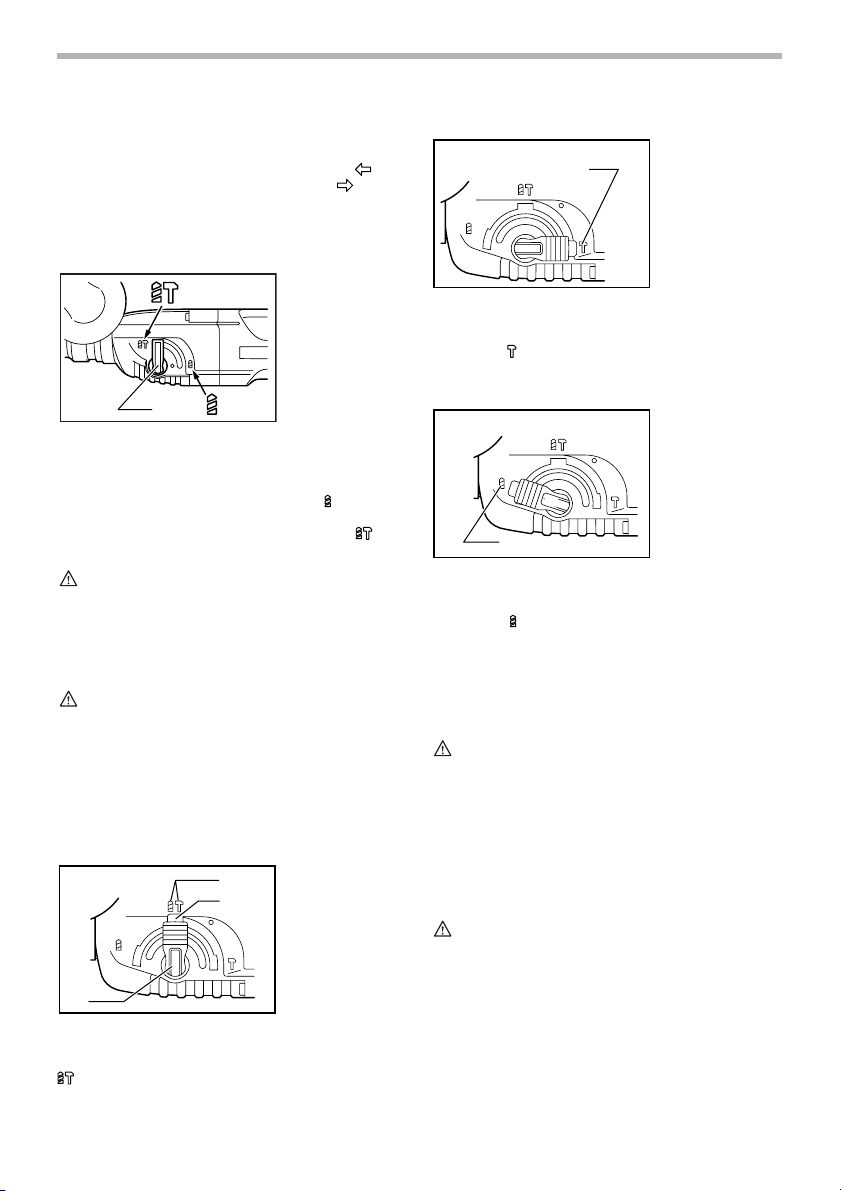

Selecting action mode
For Model HR2445
This tool employs an action mode changing knob. Select
one of the two modes suitable for your work needs by
using this knob. For rotation only, turn the knob so that
the arrow on the knob points toward the symbol on
the tool body. For rotation with hammering, turn the knob
so that the arrow on the knob points toward the sym-
bol on the tool body.
CAUTION:
•Always set the knob fully to your desired mode
symbol. If you operate the tool with the knob
positioned half-way between the mode symbols,
the tool may be damaged.
For Model HR2455
CAUTION:
•Do not rotate the action mode changing knob when
the tool is running under load. The tool will be
damaged.
•To avoid rapid wear on the mode change
mechanism, be sure that the action mode changing
knob is always positively located in one of the three
action mode positions.
Rotation with hammering
For drilling in concrete, masonry, etc., depress the lock
button and rotate the action mode changing knob to the
symbol. Use a tungsten-carbide tipped bit.
Hammering only
For chipping, scaling or demolition operations, depress
the lock button and rotate the action mode changing
knob to the symbol. Use a bull point, cold chisel, scal-
ing chisel, etc.
Rotation only
For drilling in wood, metal or plastic materials, depress
the lock button and rotate the action mode changing
knob to the symbol. Use a twist drill bit or wood bit.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft.
When this happens, the bit will stop turning.
CAUTION:
•As soon as the torque limiter actuates, switch off
the tool immediately. This will help prevent
premature wear of the tool.
•Hole saws cannot be used with this tool. They tend
to pinch or catch easily in the hole. This will cause
the torque limiter to actuate too frequently.
ASSEMBLY
CAUTION:
•Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
1. Action mode
changing knob
1. Rotation with
hammering
2. Lock button
3. Action mode
changing knob
1
001294
1
2
3
003573
1. Hammering only
1. Rotation only
1
003574
1
003575

6

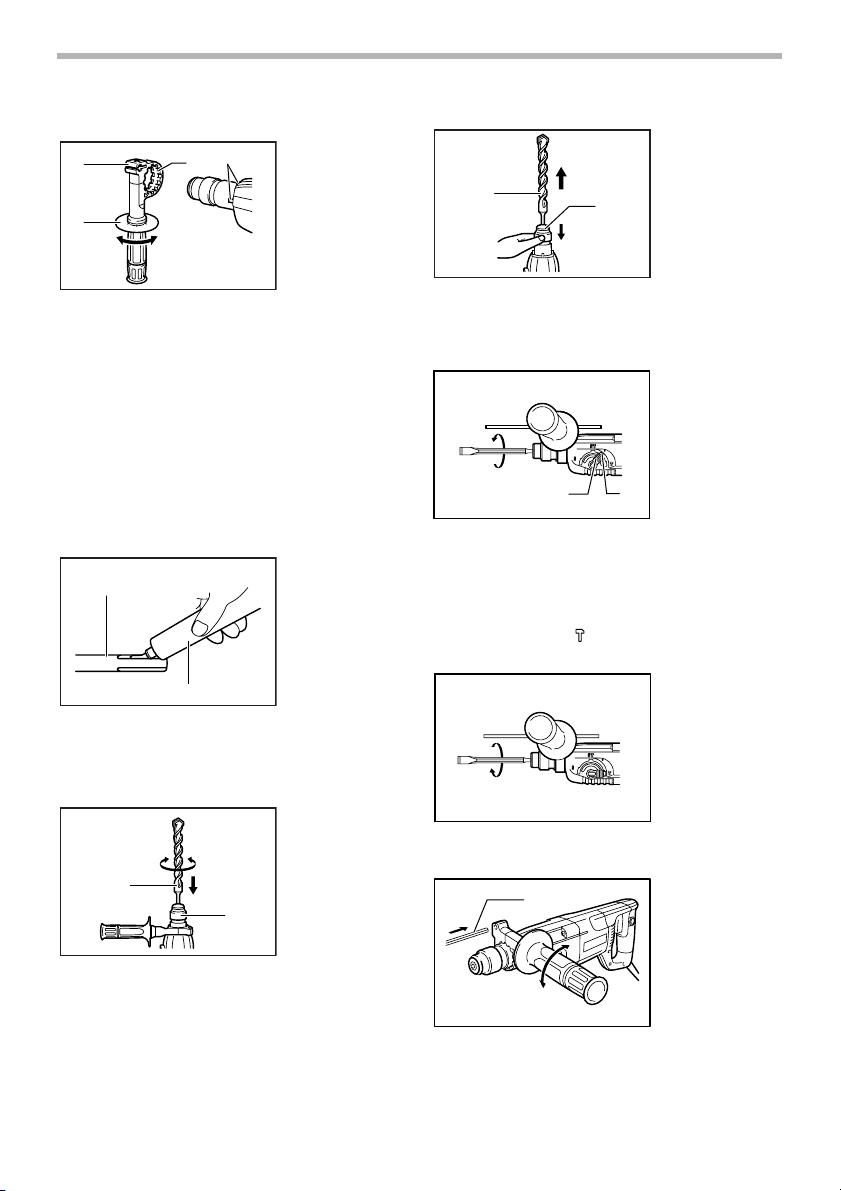

Side handle (auxiliary handle)
Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360°so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 -1 g; 0.02 - 0.04 oz.). This chuck
lubrication assures smooth action and longer service life.

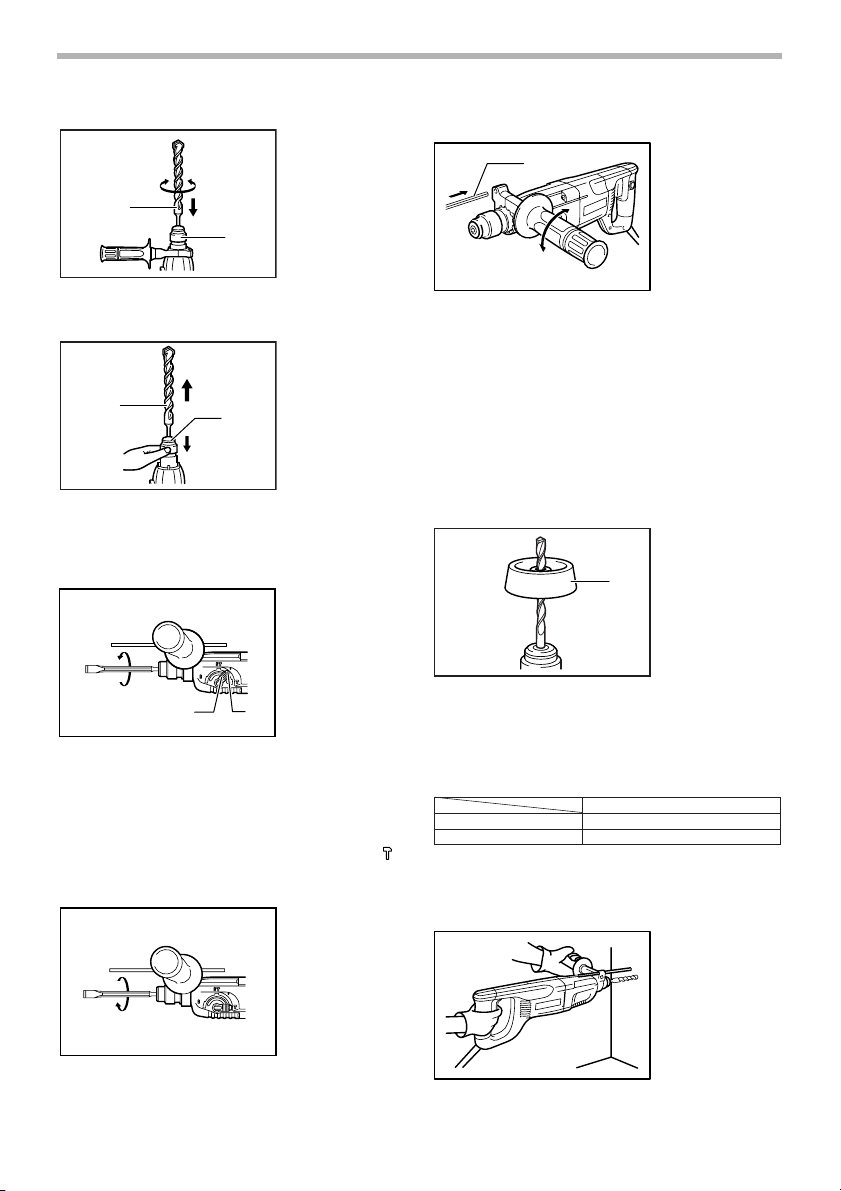

Installing or removing the bit
Clean the bit shank and apply bit grease before installing
the bit.
Insert the bit into the tool. Turn the bit and push it in until
it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out.
Bit angle
(when chipping, scaling or demolishing)
For Model HR2455 only
The bit can be secured at the desired angle. To change
the bit angle, depress the lock button and rotate the
action mode changing knob to the Osymbol. Turn the bit
to the desired angle.
Depress the lock button and rotate the action mode
changing knob to the symbol. Then make sure that
the bit is securely held in place by turning it slightly.
Depth gauge
The depth gauge is convenient for drilling holes of uni-
form depth. Loosen the side grip and insert the depth
1. Grip base
2. Side grip
3. Loosen
4. Teeth
5. Protrusion
6. Tighten
1. Bit shank
2. Bit grease
1. Bit
2. Chuck cover
1
2
45
36
001295
1
2
001296
1
2
001297
1. Bit
2. Chuck cover
1. Lock button
2. Action mode
changing knob
1. Depth gauge
12
001298
12
003576
003577
1
003865

7
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
•The depth gauge cannot be used at the position
where the depth gauge strikes against the gear
housing.
Dust cup
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling opera-
tions. Attach the dust cup to the bit as shown in the fig-
ure. The size of bits which the dust cup can be attached
to is as follows.
OPERATION
Hammer drilling operation
Set the action mode changing knob to the symbol.
Position the bit at the desired location for the hole, then
pull the switch trigger.
Do not force the tool. Light pressure gives best results.
Keep the tool in position and prevent it from slipping away
from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
•There is tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with
chips and particles, or when striking reinforcing
rods embedded in the concrete. Always use the
side grip (auxiliary handle) and firmly hold the tool
by both side grip and switch handle during
operations. Failure to do so may result in the loss of
control of the tool and potentially severe injury.

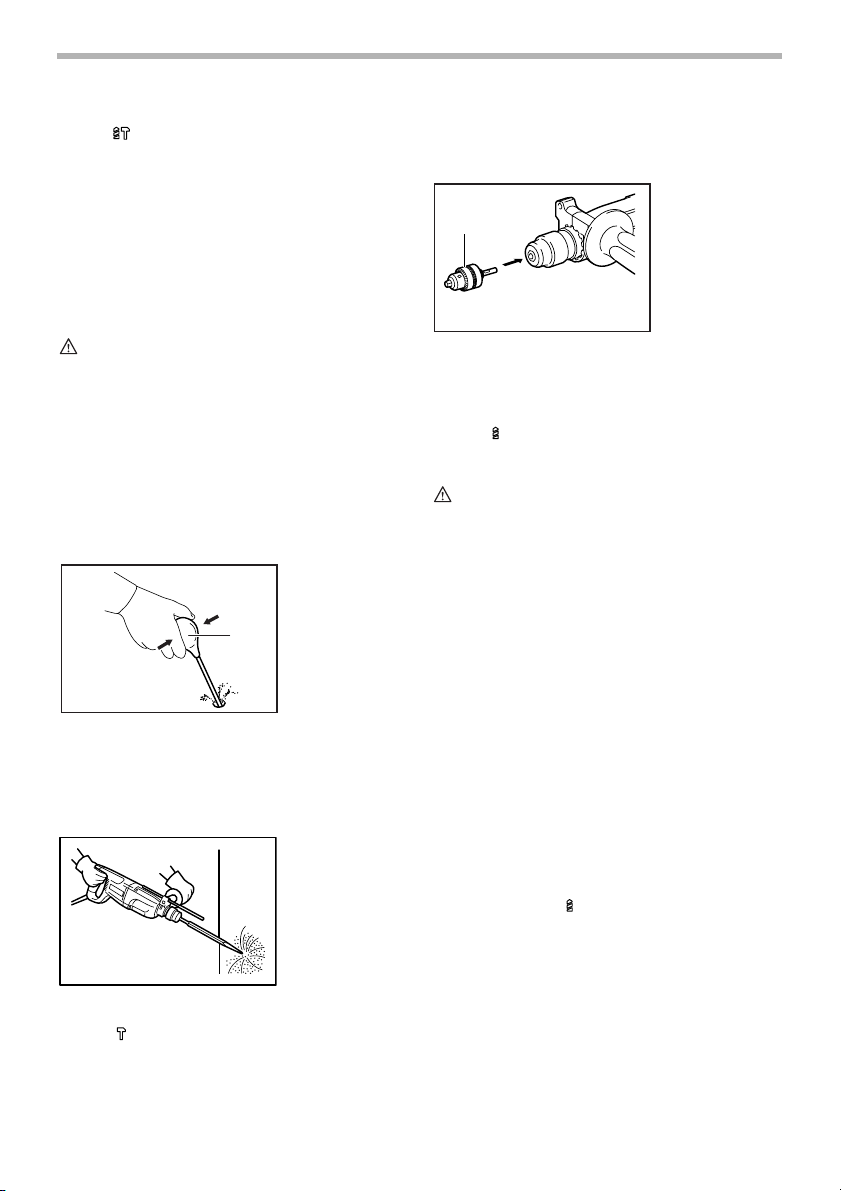

Blow-out bulb (optional accessory)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Chipping/Scaling/Demolition
For Model HR2455 only
Set the action mode changing knob to the symbol.
Hold the tool firmly with both hands. Turn the tool on and
apply slight pressure on the tool so that the tool will not
bounce around, uncontrolled. Pressing very hard on the
tool will not increase the efficiency.
Drilling in wood or metal
Use the optional drill chuck assembly. When installing it,
refer to “Installing or removing the bit”described on the
previous page.
1. Dust cup
1
001300
Bit diameter
Dust cup 5 6 mm (1/4") - 14.5 mm (9/16")
Dust cup 9 12 mm (15/32") - 16 mm (5/8")
006382
003866
1. Blow-out bulb
1. Drill chuck
assembly
1
002449
003867
1
001303

8
Set the action mode changing knob to the symbol.
You can drill up to 13 mm(1/2”) diameter in metal and up
to 32 mm(1-1/4”) diameter in wood.
CAUTION:
•Never use “rotation with hammering”when the drill
chuck assembly is installed on the tool. The drill
chuck assembly may be damaged.
Also, the drill chuck will come off when reversing
the tool.
•Pressing excessively on the tool will not speed up
the drilling. In fact, this excessive pressure will only
serve to damage the tip of your bit, decrease the
tool performance and shorten the service life of the
tool.
•There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the
tool firmly and exert care when the bit begins to
break through the workpiece.
•A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly.
•Always secure small workpieces in a vise or similar
hold-down device.
•When performing diamond core drilling operations,
always set the change lever to the position to
use “rotation only”action. If performing diamond
core drilling operations using “rotation with
hammering”action, the diamond core bit may be
damaged.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by Mak-
ita Authorized or Factory Service Centers, always using
Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•SDS Plus Carbide-tipped bits
•Drill chuck assembly
•Drill chuck S13
•Chuck adapter
•Chuck key S13
•Bit grease
•Depth gauge
•Blow-out bulb
•Dust cup
•Dust extractor attachment
•Safety goggle
•Plastic carrying case
•Core bit
•Side grip
•Bull point (For HR2455 only)
•Cold chisel (For HR2455 only)
•Scaling chisel (For HR2455 only)
•Grooving chisel (For HR2455 only)
•Scraper (For HR2455 only)
•Keyless drill chuck
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.

9
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
RÈGLES DE SÉCURITÉ
GÉNÉRALES
USA002-2
(Pour tous les outils)
AVERTISSEMENT:
Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel,
des instructions ci-après entraîne un risque
de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES
INSTRUCTIONS
Aire de travail
1. Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
2. N’utilisez pas d’outils électriques dans une
atmosphère explosive, par exemple en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières
ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. lls pourraient vous distraire et vous
faire une fausse manoeuvre.
Sécurité électrique
4. Les outils à double isolation sont équipés d’une
fiche polarisée (une des lames est plus large que
l’autre), qui ne peut se brancher que d'une seule
façon dans une prise polarisée. Si la fiche
n’entre pas parfaitement dans la prise, inversez
sa position ; si elle n’entre toujours pas bien,
demandez à un électricien qualifié d’installer une
prise de courant polarisée. Ne modifiez pas la
fiche de l’outil. La double isolation élimine le
besoin d’un cordon d’alimentation àtrois fils avec
mise àla terre ainsi que d’une prise de courant mise
àla terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en
contact avec la terre.
6. N’exposez pas les outils électriques à la pluie ou
à l’eau. La présence d’eau dans un outil électrique
augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez pas
l’outil par son cordon et ne débranchez pas la
fiche en tirant sur le cordon. N’exposez pas le
cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagéaugmente le
risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, employez un prolongateur pour
l’extérieur marqué “W-A” ou “W”. Ces cordons
sont faits pour être utilisés àl’extérieur et réduisent
le risque de choc électrique.
Sécurité des personnes
9. Restez alerte, concentrez-vous sur votre travail
et faites preuve de jugement. N’utilisez pas un
outil électrique si vous êtes fatigué ou sous
l'influence de drogues, d’alcool ou de
médicaments. Un instant d’inattention suffit pour
entraîner des blessures graves.
Modèle HR2445 HR2455
Capacités
Béton 25 mm (1”)
Trépan 54 mm (2-1/8”)
Acier 13 mm (1/2”)
Bois 32 mm (1-1/4”)
Vitesse àvide (T/MIN) 0 - 1,100/min.
Nombre de frappes par minute 0 - 4,500
Longueur totale 416 mm (16-3/8”) 424 mm (16-3/4”)
Poids net 2.7 kg ( 6.0 lbs) 2.8 kg ( 6.2 lbs)

10
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N’approchez jamais les
cheveux, les vêtements ou les gants des pièces
en mouvement. Des vêtements flottants, des bijoux
ou des cheveux longs risquent d’être happés par
des pièces en mouvement.
11. Méfiez-vous d’un démarrage accidentel. Avant
de brancher l’outil, assurez-vous que son
interrupteur est sur ARRÊT. Le fait de transporter
un outil avec le doigt sur la détente ou de brancher
un outil dont l’interrupteur est en position MARCHE
peut mener tout droit àun accident.
12. Enlevez les clés de réglage ou de serrage avant
de démarrer l’outil. Une clélaissée dans une pièce
tournante de l’outil peut provoquer des blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilitévous permet de mieux
réagir àune situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours des lunettes ou une visière. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécuritéantidérapantes, un casque
protecteur et/ou un appareil antibruit. Les lunettes
ordinaires et les lunettes de soleil NE constituent
PAS des lunettes de protection.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilitéinsuffisante et
peut amener un dérapage de l’outil.
16. Ne forcez pas l’outil. Utilisez l’outil approprié à
la tâche. L’outil correct fonctionne mieux et de façon
plus sécuritaire. Respectez aussi la vitesse de
travail qui lui est propre.
17. N’utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l’outil avant d’effectuer
un réglage, de changer d’accessoire ou de
ranger l’outil. De telles mesures préventives de
sécuritéréduisent le risque de démarrage accidentel
de l’outil.
19. Rangez les outils hors de la portée des enfants
et d’autres personnes inexpérimentées. Les
outils sont dangereux dans les mains d’utilisateurs
novices.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus, dont
les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles àdiriger.
21. Soyez attentif à tout désalignement ou
coincement des pièces en mouvement, à tout
bris ou à toute autre condition préjudiciable au
bon fonctionnement de l’outil. Si vous constatez
qu’un outil est endommagé, faites-le réparer
avant de vous en servir. De nombreux accidents
sont causés par des outils en mauvais état.
22. N’utilisez que des accessoires que le fabricant
recommande pour votre modèle d’outil. Certains
accessoires peuvent convenir àun outil, mais être
dangereux avec un autre.
RÉPARATION
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. L’entretien ou la
réparation d’un outil électrique par un amateur peut
avoir des conséquences graves.
24. Pour la réparation d’un outil, n’employez que
des pièces de rechange d’origine. Suivez les
directives données à la section «ENTRETIEN» de
ce manuel. L’emploi de pièces non autorisées ou le
non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT:
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l’utilisation d’un cordon prolongateur,
utilisez sans faute un cordon assez gros pour conduire le
courant que le produit nécessite. Un cordon trop petit
provoquera une baisse de tension de secteur, résultant
en une perte de puissance et une surchauffe. Le Tableau
1 indique la dimension appropriée de cordon selon sa
longueur et selon l’intensiténominale indiquée sur la
plaque signalétique. En cas de doute sur un cordon
donné, utilisez le cordon suivant (plus gros). Plus le
numéro de gabarit indiquéest petit, plus le cordon est
gros.
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
6 10 18161412
10 12 16 16 14 12
12 16 14 12 Non recommandé

11
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
USB010-2
NE vous laissez PAS tromper (au fil d’une
utilisation répétée) par un sentiment
d’aisance et de familiarité avec le
produit, en négligeant le respect
rigoureux des consignes de sécurité qui
accompagnent le marteau perforateur.
L’utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de
blessure grave.
1. Tenez l’outil par ses surfaces de prise isolées
pendant toute opération où l’outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas de
contact avec un conducteur sous tension, les pièces
métalliques àdécouvert de l’outil transmettraient un
choc électrique àl’utilisateur.
2. Portez un appareil antibruit si vous devez utiliser
l’outil pendant une période prolongée. Une
exposition prolongée à un bruit de forte intensité
peut entraîner des lésions de l’ouïe.
3. Portez un casque rigide (casque de protection)
ainsi que des lunettes de sécurité et/ou un écran
facial. Les lunettes ordinaires et les lunettes de
soleil ne constituent PAS des lunettes de
sécurité. Le port d’un masque à poussière et de
gants épais est également fortement
recommandé.
4. Assurez-vous que le foret est solidement installé
avant l’utilisation.
5. L’outil est conçu pour produire des vibrations
dans des conditions normales d’utilisation. Les
vis peuvent facilement se desserrer et entraîner
une panne ou un accident. Avant l’utilisation,
vérifiez soigneusement si les vis sont bien
serrées.
6. Par temps froid ou lorsque l’outil est resté
inutilisé pendant une longue période, faites-le
réchauffer pendant quelques minutes en le
faisant fonctionner à vide. Cela réchauffera le
lubrifiant. Sans un réchauffement adéquat, le
martelage s’effectue difficilement.
7. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
8. Tenez l’outil fermement à deux mains.
9. Gardez les mains éloignées des pièces en
mouvement.
10. Ne laissez pas l’outil tourner. Ne le faites
fonctionner que lorsque vous le tenez.
11. Ne pointez l’outil vers personne autour de vous
pendant l’utilisation. Le foret pourrait être éjecté
et blesser quelqu’un grièvement.
12. Ne touchez pas le foret ou les parties situées
près du foret immédiatement après l’utilisation ;
ils peuvent être extrêmement chauds et brûler
votre peau.
13. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la
poussière dégagée lors du travail ne soit inhalée
ou n’entre en contact avec la peau. Suivez les
consignes de sécurité du fournisseur du
matériau.
CONSERVEZ CES
INSTRUCTIONS
AVERTISSEMENT:
LA MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité du
présent manuel d’instructions peuvent
entraîner une grave blessure.
SYMBOLES
USD202-2
Les symboles utilisés pour l’outil sont présentés ci-
dessous.
V...........................volts
A...........................ampères
Hz .........................hertz
...................courant alternatif
.......................vitesse àvide
.......................construction, catégorie II
.../min ...................tours ou alternances par minute
.................. nombre de frappes

12
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant de l’ajuster ou de vérifier son
fonctionnement.
Interrupteur
ATTENTION:
•Avant de brancher l’outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d’arrêt une fois relâchée.
Pour mettre l’outil en marche, il suffit de tirer sur la
gâchette. La vitesse de l’outil augmente àmesure que
l’on accroît la pression exercée sur la gâchette. Pour
arrêter l’outil, relâchez la gâchette. Pour obtenir un
fonctionnement continu, tirez sur la gâchette et appuyez
sur le bouton de verrouillage. Pour arrêter l’outil lorsqu’il
fonctionne en continu, tirez àfond sur la gâchette et
relâchez-la.
Inverseur
ATTENTION:
•Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
•N’actionnez l’inverseur qu’une fois que l’outil est
complètement arrêté. Si vous changez le sens de
rotation avant l’arrêt de l’outil, vous risquez de
l’endommager.
•Lorsque vous faites fonctionner l’outil avec une
rotation dans le sens inverse des aiguilles d’une
montre, la gâchette n’est enfoncée qu’à mi-chemin
et l’outil ne tourne qu’à mi-vitesse. De plus, avec la
rotation dans le sens inverse des aiguilles d’une
montre, il n’est pas possible d’enfoncer le bouton
de verrouillage.
L’outil possède un inverseur qui permet de changer le
sens de rotation. Déplacez le levier inverseur sur la
position (côtéA) pour une rotation dans le sens des
aiguilles d’une montre, ou sur la position (côtéB)
pour une rotation dans le sens inverse des aiguilles
d’une montre.
Sélection du mode de fonctionnement
Pour le modèle HR2445
L’outil possède un bouton de changement de mode.
Sélectionnez l’un des deux modes en fonction de la
nature du support. Pour une rotation seulement, tournez
le bouton de façon que la flèche du bouton soit dirigée
vers le symbole du corps de l’outil. Pour une rotation
avec martelage, tournez le bouton de façon que la flèche
du bouton soit dirigée vers le symbole du corps de
l’outil.
ATTENTION:
•Poussez toujours le bouton bien àfond sur le
symbole voulu. Si vous faites marcher l’outil alors
que le bouton se trouve àmi-chemin des deux
symboles, vous risquez de l’endommager.
Pour le modèle HR2455
ATTENTION:
•Ne tournez pas le bouton de changement de mode
lorsque l’outil est en fonctionnement : vous risquez
de l’endommager.
•Pour éviter toute usure prématurée du mécanisme
de changement de mode, veillez àce que le bouton
de changement de mode soit toujours bien réglé
sur l’un des trois modes.
Rotation avec martelage
1. Bouton de
verrouillage
2. Gâchette
1. Gâchette
2. Levier inverseur
1
2
003863
2
A
B
1
003864
1. Bouton de
changement de
mode
1. Rotation avec
martelage
2. Bouton de
verrouillage
3. Bouton de
changement de
mode
1
001294
1
2
3
003573

13
Pour percer du béton, de la maçonnerie, etc., appuyez
sur le bouton de verrouillage et tournez le bouton de
changement de mode sur le symbole . Utilisez un
foret àpointe au carbure de tungstène.
Martelage seulement
Pour les opérations de burinage, d’écaillage et de
démolition, appuyez sur le bouton de verrouillage et
tournez le levier de changement de mode sur le symbole
. Utilisez une pointe àbéton, un ciseau àfroid, un
ciseau àécailler, etc.
Rotation seulement
Pour percer les matériaux de bois, de métal ou de
plastique, appuyez sur le bouton de verrouillage et
tournez le levier de changement de mode sur le symbole
. Utilisez un foret hélicoïdal ou un foret àbois.
Limiteur de couple
Le limiteur de couple se déclenche lorsqu’un certain
niveau de couple est atteint. Le moteur se désaccouple
du porte-outil.
Dans ce cas, le foret cesse de tourner.
ATTENTION:
•Coupez le contact dès que le limiteur de couple se
déclenche. Ceci permettra d’éviter toute usure
prématurée de l’outil.
•Avec cet outil vous ne pouvez pas utiliser les scies
trepans. Ils ont tendance àse bloquer, déclenchant
constamment le limiteur de couple.
ASSEMBLAGE
ATTENTION:
•Avant d’effectuer toute intervention sur l’outil,
assurez-vous toujours qu’il est hors tension et
débranché.
Poignée latérale (poignée auxiliaire)
Pour garantir un travail en toute sécurité, utilisez toujours
la poignée latérale. Installez la poignée latérale de façon
que les crans de la poignée s’insèrent entre les saillies
du collet de l’outil. Puis, serrez la poignée en la tournant
dans le sens des aiguilles d’une montre sur la position
voulue. Elle pivote sur 360°, ce qui permet de la fixer à
n’importe quelle position.
Graisse rose
Avant de procéder, enduisez la queue du foret d’une
légère couche de graisse (environ 0.5 -1 g; 0.02 - 0.04
oz.). Cette lubrification du porte-outil assurera un
fonctionnement en douceur et une longue durée de
service.
Installation et retrait du foret
Nettoyez la queue du foret et enduisez-la de graisse à
foret avant d’installer le foret.
Insérez le foret dans l’outil. Tournez le foret puis
enfoncez-le jusqu’à ce qu’il soit engagé.
Après l’installation, vérifiez toujours que le foret est
solidement fixéen essayant de le sortir.
1. Martelage
seulement
1. Rotation
seulement
1
003574
1
003575
1. Base de la
poignée
2. Poignée latérale
3. Desserrer
4. Cran
5. Saillie
6. Serrer
1. Queue du foret
2. Graisse rose
1
2
45
36
001295
1
2
001296

14
Pour retirer le foret, tirez le couvercle du mandrin àfond
vers le bas puis dégagez le foret.
Orientation du foret (lors d’un burinage, d’un
écaillage, ou de travaux de démolition)
Pour le modèle HR2455 uniquement
Il est possible de fixer le foret sur l’angle désiré. Pour
modifier l’angle, appuyez sur le bouton de verrouillage et
tournez le bouton de changement de mode sur le
symbole O. Tournez le foret àl’angle voulu.
Appuyez sur le bouton de verrouillage et tournez le
bouton de changement de mode sur le symbole .
Puis, vérifiez que le foret est bien fixéen le tournant
légèrement.
Gabarit de profondeur
Le gabarit de profondeur vous permet de percer des
trous de même profondeur. Desserrez la poignée latérale
et insérez le gabarit de profondeur dans l’orifice de la
poignée latérale. Réglez le gabarit àla profondeur
désirée puis serrez la poignée latérale.
NOTE:
•Le gabarit de profondeur ne pourra pas être utilisé
dans les positions oùson extrémitéarrière vient
buter contre le carter.
Collecteur de poussières
Pour éviter que la poussière qui s’échappe du trou ne
tombe sur vous lors d’un travail au-dessus de la tête,
utilisez le collecteur de poussières. Engagez le collecteur
sur le foret comme indiquésur la figure. La taille de forets
qu’il est possible de fixer au collecteur est comme suit.
UTILISATION
Perçage avec martelage
1. Foret
2. Couvercle du
mandrin
1. Foret
2. Couvercle du
mandrin
1. Bouton de
verrouillage
2. Bouton de
changement de
mode
1
2
001297
12
001298
12
003576
003577
1. Gabarit de
profondeur
1. Collecteur de
poussières
1
003865
1
001300
Diamètre du foret
Collecteur de poussières 5 6 mm (1/4") –14,5 mm (9/16")
Collecteur de poussières 9 12 mm (15/32") - 16 mm (5/8")
006382
003866

15
Réglez le bouton de changement de mode sur le
symbole .
Posez la pointe du foret àl’emplacement du trou àpercer
et pressez sur la gâchette.
Ne forcez pas sur l’outil. Une pression légère vous
donnera les meilleurs résultats. Maintenez bien l’outil en
position et veillez qu’il ne dérape pas hors du trou.
N’augmentez pas la pression sur l’outil lorsque le trou est
bouchépar des copeaux ou des particules. Au contraire,
laissez le moteur tourner au ralenti, puis retirez en partie
le foret du trou. Si vous répétez cette opération plusieurs
fois de suite, le trou se débouchera, et vous pourrez
reprendre le perçage normalement.
ATTENTION:
•Une force énorme s’exerce sur le foret et l’outil
lorsque le foret émerge sur la face opposée,
lorsque le trou est encombréde copeaux ou de
particules, ou lors de la frappe sur des barres
d’armature encastrées dans le béton. Utilisez
toujours la poignée latérale (poignée auxiliaire) et
tenez fermement l’outil par la poignée latérale et
par la poignée revolver lors des travaux. Sinon,
vous risquez de perdre le contrôle de l’outil et de
subir une blessure grave.
Poire soufflante (accessoire en option)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Burinage / Ecaillage / Démolition
Pour le modèle HR2455 uniquement
Réglez le bouton de changement de mode sur le
symbole .
Tenez votre outil fermement àdeux mains. Mettez le
contact et appliquez une légère pression sur l’outil de
façon qu’il ne risque pas de sauter d’un côtéou de
l’autre. Appliquer une pression excessive n’augmentera
pas l’efficacitéde l’opération.
Perçage du bois ou du métal
Utilisez l’ensemble mandrin en option. Lorsque vous
l’installez, référez-vous àla section ’’Installation ou retrait
du foret’’, àla page précédente.
Réglez le bouton de changement de mode sur le
symbole . Vous pouvez percer jusqu’à un diamètre de
13 mm(1/2”) dans le métal et de 32 mm(1-1/4”) dans le
bois.
ATTENTION:
•N’utilisez jamais la “rotation avec martelage”
lorsque l’ensemble mandrin est installédans l’outil,
car vous pourriez endommager l’ensemble.
Par ailleurs, si vous faites tourner l’outil en sens
inverse, vous risquez de voir l’ensemble mandrin se
détacher et tomber par terre.
•Une pression excessive sur l’outil n’accélère pas le
perçage. Au contraire, elle risque d’endommager la
pointe du foret, de réduire le rendement de l’outil et
donc sa durée de service.
•Une force énorme s’exerce sur le foret et l’outil
lorsque le foret émerge sur la face opposée. Tenez
l’outil fermement et faites bien attention lorsque le
foret commence àsortir de la face opposée de la
pièce.
•Un foret coincépeut se retirer en plaçant l’inverseur
sur la direction opposée. Il faut alors faire très
attention car l’outil risque de reculer brusquement
si vous ne le tenez pas fermement.
•Assurez toujours les petites pièces àpercer àl’aide
d’un étau ou d’un mode de fixation analogue.
•Lors des opérations de perçage avec un trépan
diamanté, placez toujours le levier de changement
sur la position pour obtenir un mouvement de
“rotation seulement”. Si vous percez avec un trépan
diamantésur la position “rotation avec martelage”,
le trépan diamantépeut être endommagé.
1. Poire soufflante
1
002449
003867
1. Ensemble
mandrin
1
001303

16
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
débranchéavant d’y effectuer tout travail
d’inspection ou d’entretien.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, l’inspection et le remplacement des
charbons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Forets àpointe en carbure SDS plus
•Ensemble mandrin
•Mandrin S13
•Adaptateur de mandrin
•Cléàmandrin S13
•Graisse rose
•Gabarit de profondeur
•Poire soufflante
•Collecteur de poussières
•Aspirateur
•Lunettes de sécurité
•Mallette de transport en plastique
•Trépan
•Poignée latérale
•Pointe àbéton (Pour le modèle HR2455
uniquement)
•Ciseau àfroid (Pour le modèle HR2455
uniquement)
•Ciseau àécailler (Pour le modèle HR2455
uniquement)
•Ciseau àrainure (Pour le modèle HR2455
uniquement)
•Grattoir (Pour le modèle HR2455 uniquement)
•Mandrin auto-serrant
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers ;
•des réparations s’imposent suite àune usure
normale ;
•l’outil a étémalmené, mal utiliséou mal entretenu ;
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.

17
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS DE SEGURIDAD
GENERALES
USA002-2
(Para todas las herramientas)
AVISO:
Lea y entienda todas las instrucciones.
El no seguir todas las instrucciones listadas
abajo, podráresultar en una descarga
eléctrica, incendio y/o heridas personales
graves.
GUARDE ESTAS
INSTRUCCIONES
Área de trabajo
1. Mantenga su área de trabajo limpia y bien
iluminada. Los bancos de trabajo atestados y las
áreas oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases, o polvo inflamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer perder
el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de los
bornes es más ancho que el otro.) Esta clavija
encajará en una toma de corriente polarizada en
un sentido solamente. Si la clavija no encaja
totalmente en la toma de corriente, invierta la
clavija. Si aún así no encaja, póngase en
contacto con un electricista cualificado para que
le instale una toma de corriente polarizada. No
cambie la clavija de ninguna forma. El doble
aislamiento elimina la necesidad de disponer de
un cable de alimentación de tres hilos conectado a
tierra y de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies conectadas
a tierra tales como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo estápuesto a tierra
existiráun mayor riesgo de que se produzca una
descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentaráel
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar las herramientas ni tire de él
para desenchufar la clavija de la toma de
corriente. Mantenga el cable alejado del calor,
aceite, bordes cortantes o partes en
movimiento. Reemplace los cables dañados
inmediatamente. Los cables dañados aumentarán
el riesgo de que se produzca una descarga
eléctrica.
Modelo HR2445 HR2455
Especificaciones eléctricas en México 120 V 7 A 50/60 Hz
Capacidades
Hormigón 25 mm (1”)
Broca de corona 54 mm (2-1/8”)
Acero 13 mm (1/2”)
Madera 32 mm (1-1/4”)
Revoluciones por minuto (r.p.m.) 0 - 1 100/min.
Golpes por minuto 0 - 4 500
Longitud total 416 mm (16-3/8”) 424 mm (16-3/4”)
Peso neto 2,7 kg ( 6,0 lbs) 2,8 kg ( 6,2 lbs)

18
8. Cuando emplee una herramienta eléctrica en
exteriores, utilice cables de extensión que lleven
la marca “W-A” o “W”. Estos cables están
catalogados para uso en exteriores y reducen el
riesgo de que se produzcan descargas eléctricas.
Seguridad personal
9. Esté alerta, concéntrese en lo que esté haciendo
y emplee el sentido común cuando utilice una
herramienta eléctrica. No utilice la herramienta
cuando esté cansado o bajo la influencia de
drogas, alcohol, o medicamentos. Un momento
sin atención mientras se están utilizando
herramientas eléctricas podráresultar en heridas
personales graves.
10. Vístase apropiadamente. No se ponga ropa
holgada ni joyas. Récojase el pelo si lo tiene
largo. Mantenga su pelo, ropa, y guantes
alejados de las partes en movimiento. La ropa
holgada, las joyas, o el pelo largo pueden
engancharse en las partes en movimiento.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté apagado antes de
enchufar la herramienta. El transportar
herramientas con el dedo en el interruptor o el
enchufar herramientas que tengan el interruptor
puesto en encendido invita a accidentes.
12. Retire las llaves de ajuste y llaves de apriete
antes de encender la herramienta. Una llave de
ajuste o llave de apriete que sea dejada puesta en
una parte giratoria de la herramienta podráresultar
en heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los pies
sobre suelo firme y el equilibrio permiten un mejor
control de la herramienta en situaciones
inesperadas.
14. Utilice equipo de seguridad. Póngase siempre
protección para los ojos. Las mascaras contra el
polvo, botas antideslizantes, casco rígido, o
protección para los oídos deberán ser utilizados
para las condiciones apropiadas. Las gafas
normales o de sol NO sirven para proteger los ojos.
Utilización y cuidado de las herramientas
15. Utilice mordazas u otros medios de sujeción
prácticos para sujetar y apoyar la pieza de
trabajo en una plataforma estable. El sujetar la
pieza de trabajo con la mano o contra su cuerpo es
inestable y puede llevar a la pérdida del control.
16. No force la herramienta. Utilice la herramienta
adecuada para su tarea. La herramienta correcta
realizarála tarea mejor y de forma más segura a la
potencia para la que ha sido diseñada.
17. No utilice la herramienta si el interruptor no la
enciende o la apaga. Cualquier herramienta que no
pueda ser controlada con el interruptor será
peligrosa y deberáser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales me did as de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no esté utilizando
fuera del alcance de los niños y otras personas
no preparadas. Las herramientas son peligrosas en
manos de personas no preparadas.
20. Dé buen mantenimiento a sus herramientas.
Mantenga las herramientas de corte afiladas y
limpias. Las herramientas con buen mentenimiento
y los bordes de corte afilados son menos propensas
a atorarse y más fáciles de controlar.
21. Compruebe que no haya partes móviles
desalineadas o atoradas, rotura de partes y
cualquier otra condición que pueda afectar al
funcionamiento de la herramienta. Si la
herramienta está dañada, haga que se la reparen
antes de utilizarla. Muchos accidentes son
ocasionados por herramientas con un mal
mantenimiento.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su modelo.
Los accesorios que puedan ser apropiados para
una herramienta, podrán resultar peligrosos cuando
se utilicen con otra herramienta.
SERVICIO
23. El servicio de la herramienta deberá ser
realizado solamente por personal de reparación
cualificado. Un servicio o mantenimiento realizado
por personal no cualificado podráresultar en un
riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto idénticas.
Siga las instrucciones de la sección de
Mantenimiento de este manual. La utilización de
piezas no autorizadas o el no seguir las
instrucciones de mantenimiento podrácrear un
riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS:
Asegúrese de que su cable de extensión estéen buenas
condiciones. Cuando utilice un cable de extensión,
asegúrese de utilizar uno del calibre suficiente para
conducir la corriente que demande el producto. Un cab le
de calibre inferior ocasionaráuna caída en la tensión de
línea y a su vez en una pérdida de potencia y
sobrecalentamiento. La Tabla 1 muestra el tamaño
correcto a utilizar dependiendo de la longitud del cable y
el amperaje nominal indicado en la placa de
características. Si no estáseguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podráconducir el cable.

19
REGLAS ESPECÍFICAS DE
SEGURIDAD
USB010-2
NO permita que la comodidad o
familiaridad con el producto (a causa de
su uso frecuente) substituya el
cumplimiento estricto de las reglas de
seguridad sobre el martillo rotativo. Si
usted utiliza esta herramienta de modo
inseguro o incorrecto, puede sufrir
lesiones graves.
1. Sostenga las herramientas eléctricas por la
superficie de agarre revestida con aislamiento a
la hora de realizar una actividad en la que la
herramienta de corte pueda estar en contacto
con un cable oculto o con su propio cable de
suministro de energía. El contacto con un cable
“vivo”haráque las partes de metal expuestas de la
herramienta también estén “vivas”y que el operario
reciba una descarga eléctrica.
2. Póngase protectores de oídos cuando utilice la
herramienta durante periodos prolongados. La
exposición prolongada a ruido de alta intensidad
podrá ocasionar pérdida auditiva.
3. Utilice un casco de seguridad, gafas de
seguridad y/o máscara protectora. Los anteojos
comunes o para el sol NO son gafas de
seguridad. También se recomienda usar una
mascarilla para protegerse del polvo y guantes
bien acolchados.
4. Asegúrese de que la broca se encuentre en su
lugar antes de poner en funcionamiento la
herramienta.
5. En condiciones normales de funcionamiento, la
herramienta está diseñada para producir
vibración. Los tornillos pueden aflojarse
fácilmente y causar una falla o accidente.
Verifique cuidadosamente si los tornillos están
ajustados antes de poner en funcionamiento la
herramienta.
6. Cuando hace frío o cuando la herramienta no se
ha utilizado por un tiempo prolongado, deje que
la herramienta entre unos segundos en calor
operándola sin carga. Esta acción facilitará la
lubricación. Si la herramienta no entra
correctamente en calor, se dificulta la operación
de martilleo.
7. Siempre asegúrese de estar en una posición
firme y equilibrada.
Asegúrese de que nadie se encuentre abajo
cuando utilice la herramienta en lugares
elevados.
8. Sostenga firmemente la herramienta con ambas
manos.
9. Mantenga las manos alejadas de las partes en
movimiento.
10. No deje la herramienta en funcionamiento.
Opere solamente la herramienta con las manos.
11. No apunte a ninguna persona cercana con la
herramienta cuando la opere. La broca puede
salir volando y herir a alguien de gravedad.
12. No toque la broca o las partes cercanas a ella
inmediatamente después de operar la
herramienta puesto que pueden estar calientes y
quemarle la piel.
13. Algunos materiales contienen químicos que
pueden resultar tóxicos. Sea prevenido y evite
inhalar polvo y el contacto con la piel. Observe
la información de seguridad sobre materiales del
vendedor.
GUARDE ESTAS
INSTRUCCIONES
AVISO:
El mal uso o incumplimiento de las
reglas de seguridad descritas en el
presente manual de instrucciones puede
ocasionarle graves lesiones.
Tabla 1. Calibre mínimo para el cable
Amperaje nominal Voltios Longitud total del cable en metros
120 V~ 25 metros 50 metros
100 metros 150 metros
Más de No más de Calibre del cable (AWG)
0A 6A 18 16 16 14
6A 10A 18161412
10A 12A 16161412
12A 16A 14 12 No se recomienda

20
SÍMBOLOS
USD202-2
A continuación se muestran los símbolos utilizados para
la herramienta.
V............................voltios
A...........................amperios
Hz..........................hercios
..................corriente alterna
.......................velocidad en vacío
.......................Construcción clase II
.../min....................revoluciones o alternaciones por
minuto
..................número de percusiones
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.
Accionamiento del interruptor
PRECAUCIÓN:
•Antes de enchufar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF”
(apagado) cuando lo suelta.
Para empezar a utilizar la herramienta, sólo tiene que
accionar el interruptor gatillo. La velocidad de la
herramienta aumenta al incrementar la presión en el
interruptor gatillo. Suelte el interruptor gatillo para que la
herramienta se detenga. Si desea que funcione en forma
constante, accione el interruptor gatillo y luego pulse la
traba. Para desbloquear la herramienta, pulse a fondo el
interruptor gatillo y luego suéltelo.
Accionamiento del interruptor de inversión
PRECAUCIÓN:
•Confirme siempre la dirección de giro antes de la
operación.
•Utilice el interruptor de inversión solamente
después de que la herramienta se haya parado
completamente. Si cambia la dirección de giro
antes de que la herramienta se haya parado podrá
dañarla.
•Cuando accione la herramienta en el sentido
contrario al de las agujas del reloj, el interruptor
gatillo se pulsa sólo la mitad y la herramienta
funciona entonces a velocidad media. En este tipo
de rotación, no se puede trabar la herramienta.
Esta herramienta tiene un interruptor de inversión para
cambiar la dirección de rotación. Mueva la palanca del
interruptor de inversión hacia la posición (lado A)
para girar hacia la derecha o hacia la posición (lado
B) para girar hacia a la izquierda.
Selección del modo de accionamiento
Para el modelo HR2445
Esta herramienta utiliza una perilla para cambiar el modo
de accionamiento. Seleccione uno de los dos modos,
que se adecuen mejor a las necesidades de su trabajo,
por medio de esta perilla. Para la acción de rotación
únicamente, gire la perilla de modo que la flecha en la
perilla apunte hacia el símbolo sobre el cuerpo de la
herramienta. Para la acción de rotación con martillo, gire
la perilla de modo que la flecha en la perilla apunte hacia
el símbolo sobre el cuerpo de la herramienta.
PRECAUCIÓN:
•Ajuste siempre la perilla completamente en el
símbolo del modo deseado. Si utiliza la herramienta
con la perilla posicionada a la mitad de camino
1. Botón de
bloqueo
2. Gatillo
interruptor
1
2
003863
1. Gatillo
interruptor
2. Palanca del
interruptor de
inversión
1. Perilla que
cambia el modo
de
accionamento
2
A
B
1
003864
1
001294
