Makita 9046 User manual

1
GB Orbital Sander INSTRUCTION MANUAL
UA Шліфувальна машина ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Szlifierka oscylacyjna INSTRUKCJA OBSŁUGI
RO Şlefuitor cu excentric MANUAL DE INSTRUCŢIUNI
DE Kreisschleifer BEDIENUNGSANLEITUNG
HU Excentercsiszoló HASZNÁLATI KÉZIKÖNYV
SK Elektrická brúska NÁVOD NA OBSLUHU
CZ Vibrační bruska NÁVOD K OBSLUZE
9046

2
1
2
1 003280
1
2 003295 3 003309
1
2
4 004435
123
4
5
5 003317
1
2
3
6 003742
1
2
7 003743
1
2
8 003744 9 003745
10 003331

3
ENGLISH
Explanation of general view
1-1. Lock button
1-2. Switch trigger
2-1. Front grip
4-1. Velcro type of abrasive paper
4-2. Pad
5-1. Mark
5-2. Mark
5-3. Dust bag
5-4. Entry port
5-5. Dust spout
6-1. Groove
6-2. Front fixing cardboard
6-3. Front side of paper dust bag
7-1. Claws
7-2. Upper part
8-1. Notch
8-2. Guide
SPECIFICATIONS
Model 9046
Pad size 115 mm x 229 mm
Abrasive paper size 115 mm x 280 mm
Orbits per minute (min-1) 6,000
Overall length 283 mm
Net weight 3.0 kg
Safety class /II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
ENE052-1
Intended use
The tool is intended for the sanding of large surface of
wood, plastic and metal materials as well as painted
surfaces.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated in accordance with European
Standard and can, therefore, also be used from sockets
without earth wire.
ENG003-2
For European countries only
Noise and Vibration
The typical A-weighted sound pressure level is 80 dB (A).
Uncertainty is 3 dB(A).
The noise level under working may exceed 85 dB (A).
Wear ear protection.
The typical weighted root mean square acceleration
value is not more than 2.5 m/s2.
These values have been obtained according to
EN60745.
For Model 9046
ENH101-5
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this
product is in compliance with the following standards of
standardized documents;
EN60745, EN55014, EN61000 in accordance with
Council Directives, 89/336/EEC, 98/37/EC.
Yasuhiko Kanzaki CE2005
000087
Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND
Responsible manufacturer:
Makita Corporation Anjo Aichi Japan
GEB021-1
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to sander safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious personal
injury.
1. Hold power tools by insulated gripping
surfaces when performing an operation where
the cutting tool may contact hidden wiring or
its own cord. Contact with a "live" wire will make
exposed metal parts of the tool "live" and shock
the operator.
2. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
3. Hold the tool firmly.
4. Do not leave the tool running. Operate the tool
only when hand-held.
5. This tool has not been waterproofed, so do not
use water on the workpiece surface.
6. Ventilate your work area adequately when you
perform sanding operations.
7. Some material contains chemicals which may
be toxic. Take caution to prevent dust

4
inhalation and skin contact. Follow material
supplier safety data.
8. Use of this tool to sand some products, paints
and wood could expose user to dust
containing hazardous substances. Use
appropriate respiratory protection.
9. Be sure that there are no cracks or breakage
on the pad before use. Cracks or breakage
may cause a personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Front grip
Fig.2
The front grip position can be changed in 90° increments.
Pull the front grip and rotate it to the desired position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

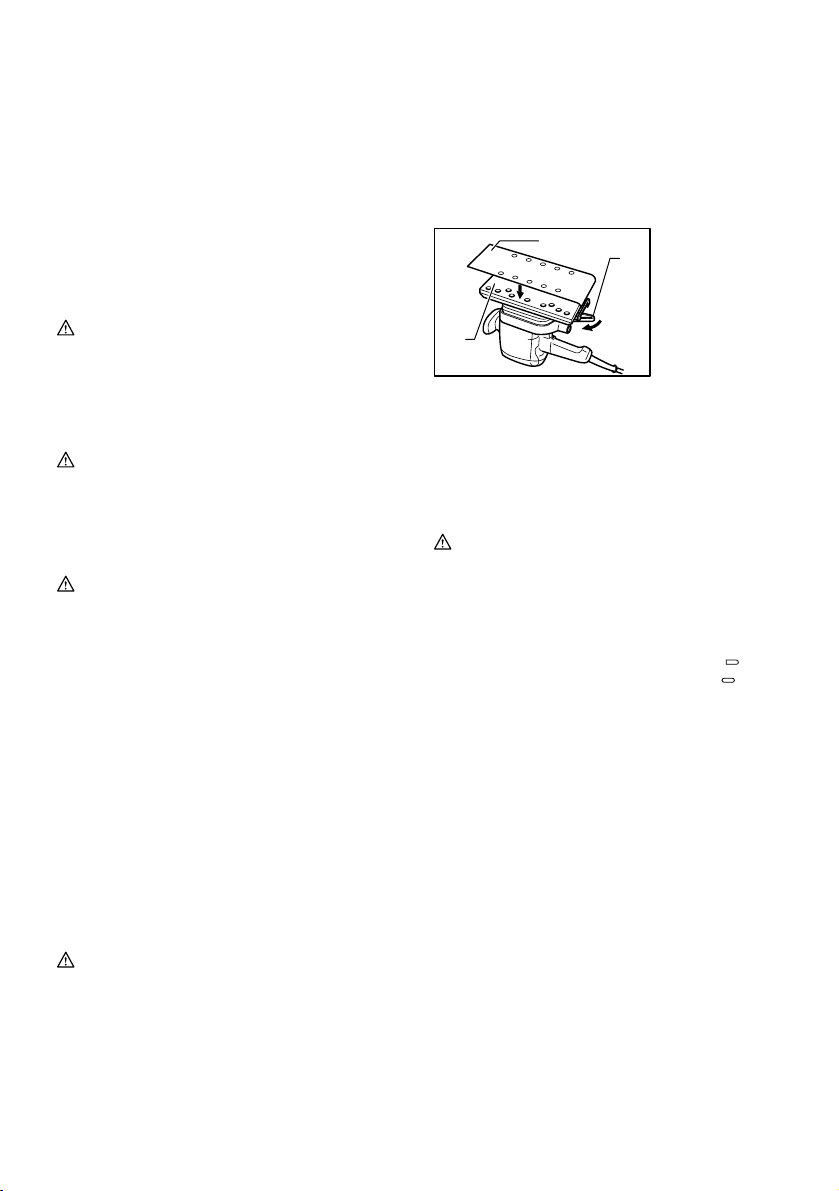

Installing or removing abrasive paper
For conventional type of abrasive paper with
pre-punched holes (standard equipment):
Turn the clamp lever counterclockwise. Insert the paper
end into the clamper, aligning the holes in the paper with
those in the pad. Then return the clamp lever to the
original position to secure the paper. Repeat the same
process for the other end of the tool, maintaining the
proper paper tension.
Open
1
2
3
003307
Fig.3
For the velcro type of abrasive paper (accessory)
Fig.4
Remove all dirt or foreign matter from the pad. Attach the
paper to the pad, aligning the holes in the paper with
those in the pad.
CAUTION:
• Always use velcro type of abrasive papers. Never
use pressure-sensitive abrasive papers.
Dust bag
Fig.5
To install the dust bag, align the mark on the bag's
entry port with the mark on the dust spout of the tool
and fit the entry port onto the dust spout. Then turn the
dust bag clockwise to secure it in place.
For the best results, empty the dust bag when it
becomes approximately half full, tapping it lightly to
remove as much dust as possible.
To remove the dust bag, follow the installation
procedures in reverse.
Installing paper dust bag (optional accessory)
Fig.6
Place the paper dust bag on the paper dust bag holder
with its front side upward. Insert the front fixing
cardboard of the paper dust bag into the groove of the
paper dust bag holder.
Then press the upper part of the front fixing cardboard in
arrow direction to hook it onto the claws.
Fig.7
Insert the notch of the paper dust bag into the guide of
the paper dust bag holder. Then install the paper dust
bag holder set on the tool.
Fig.8
Fig.9
NOTE:
• If you connect a Makita dust collector to this tool,
more efficient and cleaner operations can be
performed.
1. Conventional
type of abrasive
paper
2. Clamp lever
3. Pad

5
OPERATION
Sanding operation
Fig.10
CAUTION:
• Never run the tool without the abrasive paper. You
may seriously damage the pad.
• Do not block motor vent with your finger or hand.
• Never force the tool. Excessive pressure may
decrease the sanding efficiency, damage the
abrasive paper or shorten tool life.
Hold the tool firmly. Turn the tool on and wait until it
attains full speed. Then gently place the tool on the
workpiece surface. Keep the pad flush with the
workpiece and apply slight pressure on the tool.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Abrasive paper (with pre-punched holes)
• Velcro type of abrasive paper (with pre-punched
holes)
• Joint 25 (for connecting to vacuum cleaner)
• Paper dust bag
• Paper dust bag holder

6
УКРАЇНСЬКА
Пояснення до загального виду
1-1. Фіксатор
1-2. Кнопка вимикача
2-1. Передня ручка
4-1. Наждачний папір злипучкою
4-2. Підкладка
5-1. Мітка
5-2. Мітка
5-3. Мішок для пилу
5-4. Отвір введення
5-5. Штуцер для пилу
6-1. Паз
6-2. Передня картонка кріплення
6-3. Лицьова сторона паперового
мішка для пилу
7-1. Затиск
7-2. Верхня частина
8-1. Прорізь
8-2. Напрямна
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель 9046
Розмір підкладки 115 мм x 229 мм
Розмір наждачного паперу 115 мм x 280 мм
Обертів за хвилину (хв.-1) 6000
Загальна довжина 283 мм
Чиста вага 3,0 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Примітка. Урізних країнах технічні характеристики можуть бути різними.
ENE052-1
Призначення
Інструмент призначено для шліфування великих
поверхонь деревини, пластмаси та металу атакож
викрашених поверхонь.
ENF002-1
Джерело живлення
Інструмент можна підключати лише до джерела
струму, що має напругу, зазначену втабличці з
заводськими характеристиками, івін може
працювати лише від однофазного джерела
перемінного струму. Інструмент має подвійну
ізоляцію згідно зєвропейським стандартом і, отже,
може підключатися до розеток без клеми
заземлення.
ENG003-2
Тільки для країн Європи
Шум та вібрація
Типовий рівень звукового тиску за шкалою А
дорівнює80 дБ (A).
Погрішність становить3 дБ(A).
Рівень шуму під час роботи може перевищувати 85
дБ (A).
Користуйтеся засобами захисту слуху.
Типове зважене середньоквадратичне прискорення
не перевищує 2,5 м/с2.
Ці значення були отримані відповідно до стандарту
EN60745.
Для моделі 9046
ENH101-5
ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЄС
Ми заявляємо під нашу виключну відповідальність,
що цей виріб відповідає вимогам наведених нижче
стандартів нормативної документації;
EN60745, EN55014, EN61000 увідповідності до
Директив Ради Європи 89/336/EEC, 98/37/EC.
Ясухіко Канзакі CE2005
000087
Директор
МАКІТА ІНТЕРНЕШНЛ ЮРОП ЛТД.
Мічіган-Драйв, Тонгвелл, Мілтон-Кейнес, графство
Бекінгемшир MK15 8JD, АНГЛІЯ
Відповідальний виробник:
Макіта Корпорейшн Анджо Аічі Японія
GEB021-1
Особливі правила техніки
безпеки
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися при користуванні виробом (що
приходить при частому користуванні), слід
завжди строго додержуватися правил безпеки під
час користування шліфувальною машинкою. У
разі небезпечного або неправильного
користування цим інструментом, можна здобути
серйозних поранень.
1. При виконуванні робіт, при яких ріжучий
інструмент може контактувати зі схованою
проводкою або власним шнуром, необхідно
тримати електро інструмент за ізольовані
поверхні рукояток.Контакт зпроводом фази
призведе до її попадання на відкриті металеві
деталі інструмента іможе уразити користувача
електричним струмом .

7
2. Слід завжди одягати захисні окуляри або
лінзи. Звичайні окуляри або темні окулярі
для захисту від сонця НЕ Єзахисними
окулярами.
3. Міцно тримайте інструмент.
4. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
5. Цей інструмент не має гідроізоляції, тому не
слід додавати води на поверхню деталі.
6. Під час шліфування обов'язково
провітрюйте приміщення.
7. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
8. Під час шліфування цим інструментом
деяких виробів, фарб та деревини можуть
утворюватися небезпечні речовини зпилом.
Слід користуватися відповідними засобами
захисту органів подиху.
9. Перед початком роботи перевірте, щоб
підкладка не була тріснутою або
пошкодженою. Тріщини або поломка
можуть призвести до поранення.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НЕДОТРИМАННЯ правил техніки безпеки,
наведених уцій інструкції зексплуатації, може
призвести до серйозного травмування.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Дія вимикача.
Fig.1
ОБЕРЕЖНО:
• Перед вмиканням інструменту умережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує іпісля відпускання
повертається вположення "вимкнено".
Щоб включити інструмент, просто натисніть кнопку
вимикача. Щоб зупинити - відпустіть кнопку вимикача.
Для довготривалої роботи натисніть кнопку вимикача,
після чого натисніть кнопку фіксатора.
Щоб зупинити інструмент із зафіксованим вимикачем,
натисніть кнопку вимикача до кінця івідпустіть її.
Передня ручка
Fig.2
Положення передньої ручкиможна міняти із кроком
90°. Потягніть за передню ручку та поверніть її в
необхідне положення.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Встановлення або зняття наждачного
паперу
Для стандартного наждачного паперу зотворами
(стандартне обладнання):
Поверніть важіль затиску проти годинникової стрілки.
Вставте кінець паперу взатиск, сумістивши отвори в
папері із отворами на підкладці. Потім поверніть
важіль затиску впочаткове положення для того, щоб
закріпити папір. Повторіть таку жпроцедуру для
другого кінця інструмента, забезпечуючи належний
натяг паперу.
Відкрито
1
2
3
003307
Fig.3
1. Наждачний
папір
стандартного
типу
2. Затискний
важіль
3. Підкладка

8
Для наждачної бумаги із липучкою
(приналежність)
Fig.4
Усуньте весь бруд або сторонні матеріали зпідкладки.
Закріпіть папір на підкладці, сумістивши отвори на
папері зотворами на підкладці.
ОБЕРЕЖНО:
• Слід завжди використовувати наждачний папір
із липучкою. Заборонено використовувати
наждачний папір, що руйнується під дією тиску.
Мішок для пилу
Fig.5
Для встановлення мішка для пилу слід сумістити
мітку на отворі мішка зміткою на штуцері для
пилу на інструменті та вставити його вхідним
отвором вштуцер для пилу. Потім поверніть мішок
для пилу по годинниковій стрілці, щоб закріпити його.
Для отримання найліпших результатів слід
спорожнювати мішок для пилу, коли він
заповнюється наполовину, злегка постукавши його,
щоб усунути якомога більше пилу.
Для того, щоб зняти мішок для пилу, виконайте
процедуру його встановлення узворотному порядку.
Встановлення паперового мішка для пилу
(додаткова приналежність)
Fig.6
Розташуйте паперовий мішок для пилу на держаку
для паперового мішка передньою стороною вгору.
Вставте передню картонку кріплення паперового
мішка для пилу впаз на держаку паперового мішка.
Потім натисніть на верхню частину передньої
картонки унапрямку стрілки, щоб вона зайшла в
затиски.
Fig.7
Вставте прорізь паперового мішка для пилу в
напрямну держака паперового мішка. Потім
встановіть держак паперового мішка для пилу на
інструмент.
Fig.8
Fig.9
ПРИМІТКА:
• Якщо до інструмента підключити пристрій збору
пилу Makita, то роботу можна виконувати
ефективніше та збільшою чистотою.
ЗАСТОСУВАННЯ
Операція зі шліфування
Fig.10
ОБЕРЕЖНО:
• Заборонено запускати інструмент без
наждачного паперу. Це може серйозно
пошкодити підкладку.
• Заборонено блокувати вентиляційний клапан
мотора пальцем або рукою.
• Не прикладайте силу до інструмента.
Надмірний тиск може знизити ефективність
зачистки, пошкодити наждачний папір або
зменшити термін служби інструмента.
Інструмент слід тримати міцно. Увімкніть інструмент
та заждіть, доки він набере повної швидкості. Потім
обережно поставте інструмент на поверхню деталі.
Підкладку слід утримувати урівень здеталлю та
злегка натискати на інструмент.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або
виконати ремонт, переконайтеся, що він
вимкнений та відключений від мережі.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, огляд та заміну вугільних щіток,
будь-яке інше технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Наждачний папір (із отворами)
• Стандартний наждачний папір злипучкою (та з
отворами)
• Муфта 25 (для підключення пилососа)
• Паперовий мішок для пилу
• Держак паперового мішка для пилу

9
POLSKI
Objaśnienia do widoku ogólnego
1-1. Przycisk blokujący
1-2. Spust przełącznika
2-1. Uchwyt przedni
4-1. Papier ścierny typu Velcro
4-2. Podkładka
5-1. Symbol
5-2. Symbol
5-3. Worek na pył
5-4. Dysza wlotowa
5-5. Dysza na pył
6-1. Bruzda
6-2. Tekturowy element mocujący
6-3. Przednia część papierowego worka
na pył
7-1. Kły
7-2. Górna część
8-1. Nacięcie
8-2. Prowadnica
SPECYFIAKCJE
Model 9046
Rozmiar podkładki 115 mm x 229 mm
Rozmiar papieru ściernego 115 mm x 280 mm
Liczba oscylacji na minutę(min-1) 6 000
Długość całkowita 283 mm
Ciężar netto 3,0 kg
Klasa bezpieczeństwa /II
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• Uwaga: Specyfikacje mogąróżnićsięw zależności od kraju.
ENE052-1
Przeznaczenie
Opisywane narzędzie jest przeznaczone do szlifowania
dużych powierzchni materiałów z drewna, tworzywa
sztucznego i metalu, jak równieżdo szlifowania
powierzchni malowanych.
ENF002-1
Zasilanie
Elektronarzędzie może byćpodłączane jedynie do
zasilania o takim samym napięciu jakie określa tabliczka
znamionowa i może byćuruchamiane wyłącznie przy
zasilaniu jednofazowym prądem zmiennym. Przewody
sąpodwójnie izolowane zgodnie z Normami
Europejskimi i dlatego mogąbyćpodłączone do
gniazdek bez przewodu uziemiającego.
ENG003-2
Tylko dla krajów europejskich
Hałas i drgania
Normalne ciśnienie akustyczne na poziomie A wynosi 80
dB (A).
Błąd pomiaru wynosi 3 dB(A).
Poziom hałasu podczas pracy elektronarzędzia może
przewyższać85 dB (A).
Nosićochronniki słuchu
Typowa średnia ważona wartość skuteczna
przyspieszenia nie przekracza 2.5 m/s 2.
Wartości te uzyskano zgodnie z EN60745.
Dla modelu 9046
ENH101-5
DEKLARACJA ZGODNOŚCI Z NORMAMI WE
Deklarujemy, na nasząwyłącznąodpowiedzialność, że
niniejszy produkt jest zgodny z następującymi normami
dokumentów normalizacyjnych;
EN60745, EN55014, EN61000 zgodnie z Dyrektywami
Rady, 89/336/EEC, 98/37/EC.
Yasuhiko Kanzaki CE2005
000087
Dyrektor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks MK15
8JD, ENGLAND (ANGLIA)
Producent odpowiedzialny:
Makita Corporation Anjo Aichi Japan (Japonia)
GEB021-1
Szczególne zasady
bezpieczeństwa
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi szlifierki. Używanie
elektronarzędzia w sposób niebezpieczny lub
niewłaściwy grozi poważnymi obrażeniami ciała.
1. Podczas wykonywania pracy narzędziem
tnącym, trzymaćelektronarzędzie za
izolowane powierzchnie uchwytów, ponieważ
ostrze narzędzia może natrafićna przewód
ukryty w materiale lub zetknąć sięz
przewodem zasilania. Kontakt z przewodem pod
napięciem spowoduje przepływ prądu do
metalowych zewnętrznych części
elektronarzędzia i porażenie operatora.
2. Należy zawsze używaćokularów ochronnych
lub gogli. Zwykłe okulary bądźokulary

10
przeciwsłoneczne NIE sąokularami
ochronnymi.
3. Trzymaćnarzędzie w sposób niezawodny.
4. Nie pozostawiaćzałączonego elektronarzędzia.
Można uruchomićelektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
5. Opisywane narzędzie nie jest wodoszczelne,
więc do szlifowania powierzchni nie wolno
używaćwody.
6. Podczas szlifowania w miejscu pracy należy
zapewnićodpowiedniąwentylację.
7. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
8. Szlifowanie niektórych materiałów, farb i
drewna przy użyciu tego narzędzia może
narazićużytkownika na działanie pyłu
zawierającego substancje niebezpieczne.
Używaćodpowiedniej ochrony dróg
oddechowych.
9. Przed przystąpieniem do pracy sprawdzić, czy
podkładka nie jest popękana. Pęknięcia grożą
obrażeniami ciała.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIEPRAWIDŁOWE STOSOWANIE lub
nieprzestrzeganie zasad bezpieczeństwa
określonych w niniejszej instrukcji obsługi może
spowodowaćpoważne obrażenia ciała.
OPIS DZIAŁANIA
UWAGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnićsię, czy
jest ono wyłączone i nie podłączone do sieci.
Włączanie
Rys.1
UWAGA:
• Przed podłączeniem elektronarzędzia do sieci
zawsze sprawdzaćczy spust włącznika działa
poprawnie i wraca do pozycji "OFF" po zwolnieniu.
W celu uruchomienia elektronarzędzia należy nacisnąć
na spust przełącznika. Zwolnićspust przełącznika, aby
wyłączyćelektronarzędzie.
Dla uruchomienia trybu pracy ciągłej, nacisnąć spust
przełącznika, a następnie wcisnąć przycisk blokujący.
Do zatrzymania elektronarzędzia pracującego w trybie
ciągłym, należy nacisnąć spust przełącznika do oporu, a
następnie zwolnićgo.
Uchwyt przedni
Rys.2
Pozycjęuchwytu przedniego można regulowaćw
odstępach 90° . Pociągnij uchwyt przedni i obróćgo do
żądanej pozycji.
MONTAŻ
UWAGA:
• Przed wykonywaniem jakichkolwiek czynności na
elektronarzędziu należy upewnićsię, czy jest ono
wyłączone i nie podłączone do sieci.
Zakładanie lub zdejmowanie papieru
ściernego
Konwencjonalny typ papieru ściernego z otworami
(wyposażenie standardowe)
Obróćdźwignięzaciskowąw kierunku odwrotnym do
ruchu wskazówek zegara. Wsuńpapier w zacisk,
wyrównując otwory papieru i podkładki. Przywróć
dźwignięzaciskowądo pierwotnej pozycji, aby
zablokowaćpapier. Powtórzyćtęsamąproceduręw
przypadku drugiego końca podstawy, utrzymując
odpowiedni naciąg papieru.
Otwórz
1
2
3
003307
Rys.3
Papier ścierny typu Velcro (osprzęt dodatkowy)
Rys.4
Usuńz podkładki zanieczyszczenia i ciała obce.
Zamocuj papier na podkładce, wyrównując otwory
papieru i podkładki.
UWAGA:
• Używaj zawsze papieru ściernego typu velcro. Nie
używaj nigdy papieru ściernego wrażliwego na
nacisk.
Worek na pył
Rys.5
Aby zamontowaćworek na pył, wyrównaj symbol na
otworze wlotowym worka z symbolem dyszy
wylotowej narzędzia i wsuńdyszędo otworu wlotowego.
Następnie obróćworek w kierunku zgodnym z ruchem
wskazówek zegara, aby go zablokowaćwe właściwej
pozycji.
Worek najlepiej opróżniać, gdy jest wypełniony do
połowy. Należy wówczas postukaćgo lekko, aby usunąć
jak najwięcej zebranego pyłu.
1. Konwencjonalny
typ papieru
ściernego
2. Dźwignia
zaciskowa
3. Podkładka
