Makita BO4565 User manual

1
GB Finishing Sander INSTRUCTION MANUAL
UA
Шліфувальна машина кінцевої обробки ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Szlifierka oscylacyjna INSTRUKCJA OBSŁUGI
RO Şlefuitor cu vibraţii MANUAL DE INSTRUCŢIUNI
DE Schwingschleifer BEDIENUNGSANLEITUNG
HU Rezgőcsiszoló HASZNÁLATI KÉZIKÖNYV
SK Elektrická leštiaca brúska NÁVOD NA OBSLUHU
CZ Vibrační bruska NÁVOD K OBSLUZE
BO4565

2
1
1 008302
2
1
2 008304
1
2
1
3 008305
1
2
4 008306
1
5 008301
1
2
3
6 003742
1
2
7 003743
1
2
8 003744 9 003745
10 008307

3
ENGLISH (Original instructions)

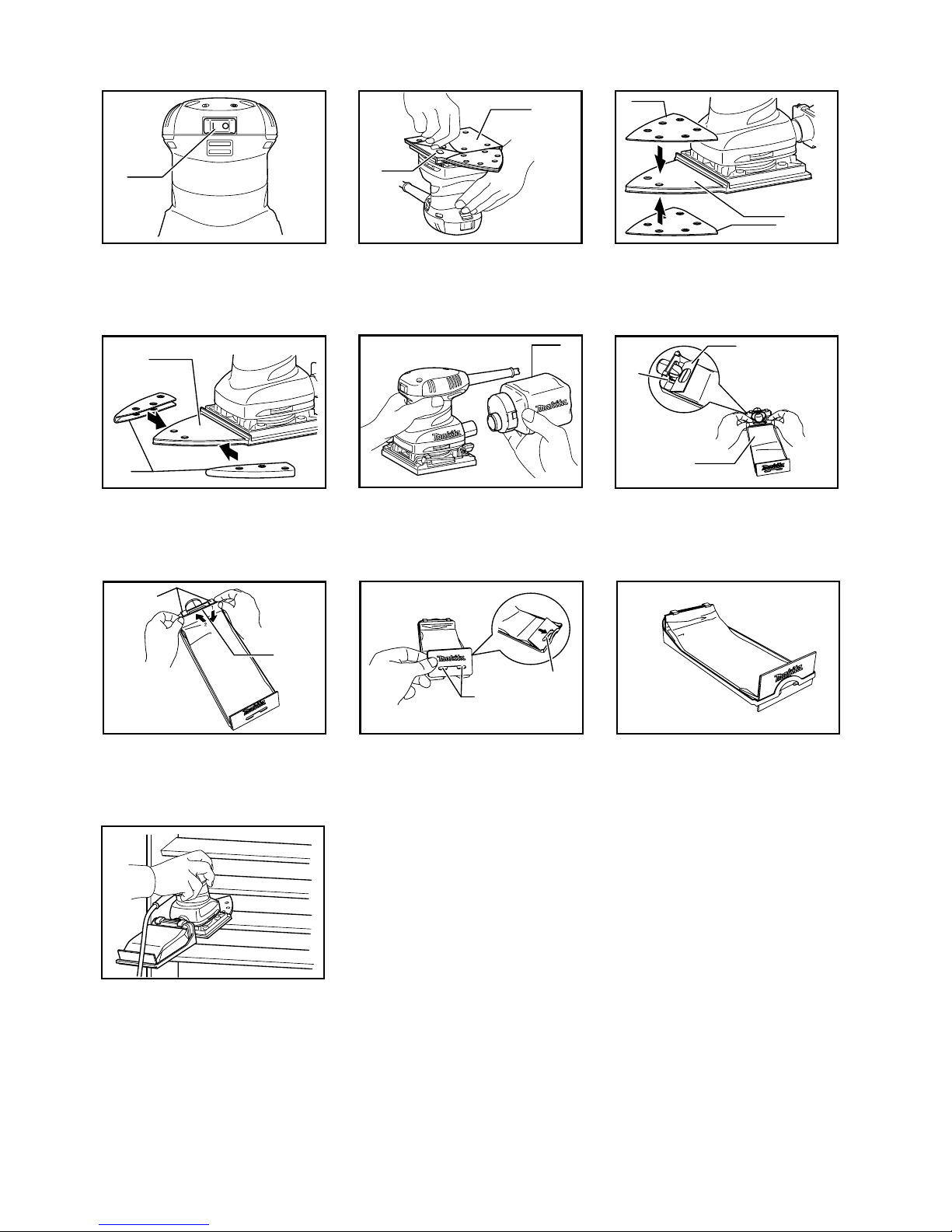

Explanation of general view
1-1. Switch
2-1. Velcro sandpaper
2-2. Base
3-1. Velcro sandpaper
3-2. Base
4-1. Base
4-2. Velcro sandpaper
5-1. Dust bag
6-1. Groove
6-2. Front fixing cardboard
6-3. Front side of paper dust bag
7-1. Claws
7-2. Upper part
8-1. Notch
8-2. Guide
SPECIFICATIONS
Model BO4565
Pad size 112mm x 190mm
Orbits per minute (min-1) 14,000
Dimensions (L x W x H) 219 mm x 112 mm x 139 mm
Net weight 1.2 kg
Safety class /II
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE052-1
Intended use
The tool is intended for the sanding of large surface of
wood, plastic and metal materials as well as painted
surfaces.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 81 dB(A)
Sound power level (LWA) : 92 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode : sanding metal plate
Vibration emission (ah) : 4 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-16
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Finishing Sander
Model No./ Type: BO4565
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England

4
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB021-4
SANDER SAFETY WARNINGS
1. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
2. Hold the tool firmly.
3. Do not leave the tool running. Operate the tool
only when hand-held.
4. This tool has not been waterproofed, so do
not use water on the workpiece surface.
5. Ventilate your work area adequately when you
perform sanding operations.
6. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
7. Use of this tool to sand some products, paints
and wood could expose user to dust
containing hazardous substances. Use
appropriate respiratory protection.
8. Be sure that there are no cracks or breakage
on the pad before use. Cracks or breakage
may cause a personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action
Fig.1
CAUTION:
• Before plugging in the tool, always check to see
that the tool is switched off.
To start the tool, press the " I " side of the switch. To
stop the tool, press the " O " side of the switch.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing or removing abrasive paper
NOTE:
Use Makita hook-and-loop sandpaper with this sander.
To attach the sandpaper:
Fig.2
Fig.3
Fig.4
1. Set the tool upside down so that the pad is on top.
2. Position the sandpaper to fit the shape of the
base. Be sure to align the holes on the sandpaper
with the holes on the pad (the dust will be sucked
into these holes; it is therefore important to leave
them open).
3. Press the paper firmly over the pad.
To remove the sandpaper:
1. Set the tool upside down so that the sandpaper is
on top.
2. Grasping one corner of the sandpaper, peel it
from the pad.
NOTE:
• If the sandpaper is in good condition, save it for
further use.
When sanding in narrow, hard-to-reach areas (e.g.,
shutters, blinds, louvers), attach the cone-shaped
abrasive papers to the end of the pad (bottom and top).
To sand the end of thin materials, fold the abrasive
paper and attach to the side of the pad as shown in the
figures.

5
Dust bag (accessory)
Fig.5
The use of the dust bag makes sanding operations
clean and dust collection easy. To attach the dust bag,
fit the bag's entry port onto the dust spout on the tool.
Make sure that the hole in the bag's entry port is just
over the pimple-like protrusion on the dust spout.
For the best results, empty the dust bag when it
becomes approximately half full, tapping it lightly to
remove as much dust as possible.
Installing paper dust bag (accessory)
Fig.6
Place the paper dust bag on the paper dust bag holder
with its front side upward. Insert the front fixing
cardboard of the paper dust bag into the groove of the
paper dust bag holder.
Then press the upper part of the front fixing cardboard
in arrow direction to hook it onto the claws.
Fig.7
Insert the notch of the paper dust bag into the guide of
the paper dust bag holder. Then install the paper dust
bag holder set on the tool.
Fig.8
Fig.9
OPERATION
Sanding operation
Fig.10
CAUTION:
• Never run the tool without the abrasive paper. You
may seriously damage the pad.
• Never force the tool. Excessive pressure may
decrease the sanding efficiency, damage the
abrasive paper and/or shorten tool life.
Hold the tool firmly. Turn the tool on and wait until it
attains full speed. Then gently place the tool on the
workpiece surface. A finishing sander is generally used
to remove only a small amount of material at a time.
Since the quality of the surface is more important than
the amount of stock removed, do not bear down on the
tool. Keep the base flush with the workpiece at all times.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Abrasive paper (without pre-punched holes)
• Paper dust bag
• Paper dust bag holder
• Punch plate
• Dust bag
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

6
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Перемикач
2-1. Наждачний папір злипучкою
2-2. Основа
3-1. Наждачний папір злипучкою
3-2. Основа
4-1. Основа
4-2. Наждачний папір злипучкою
5-1. Мішок для пилу
6-1. Паз
6-2. Передня картонка кріплення
6-3. Лицьова сторона паперового
мішка для пилу
7-1. Затиск
7-2. Верхня частина
8-1. Прорізь
8-2. Напрямна
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BO4565
Розмір підкладки 112мм x 190мм
Обертів за хвилину (хв.-1) 14000
Розміри (ДхШхВ) 219 мм x 112 мм x 139 мм
Чиста вага 1,2 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Урізних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
ENE052-1
Призначення
Інструмент призначено для шліфування великих
поверхонь деревини, пластмаси та металу атакож
викрашених поверхонь.
ENF002-2
Джерело живлення
Інструмент можна підключати лише до джерела
живлення, що має напругу, зазначену втабличці із
заводськими характеристиками, івін може
працювати лише від однофазного джерела змінного
струму. Він має подвійну ізоляцію, аотже може також
підключатися до розеток без дроту заземлення.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 81 дБ(A)
Рівень акустичної потужності (LWA): 92 дБ(A)
Похибка (K) : 3 дБ(A)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Режим роботи: шліфування сталевого листа
Вібрація (ah) : 4 м/с2
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-16
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Шліфувальна машина кінцевої обробки
№моделі/ тип: BO4565
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
2006/42/EC

7
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація ведеться:
Makita International Europe Ltd.
Technical Department,
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Англія
30.1.2009
000230
Tomoyasu Kato
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій
може призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB021-4
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС РОБОТИ ЗІ
ШЛІФУВАЛЬНОЮ МАШИНОЮ
1. Слід завжди одягати захисні окуляри або
лінзи. Звичайні окуляри або темні окулярі
для захисту від сонця НЕ Єзахисними
окулярами.
2. Міцно тримайте інструмент.
3. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
4. Цей інструмент не має гідроізоляції, тому
не слід додавати води на поверхню деталі.
5. Під час шліфування обов'язково
провітрюйте приміщення.
6. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
7. Під час шліфування цим інструментом
деяких виробів, фарб та деревини можуть
утворюватися небезпечні речовини з
пилом. Слід користуватися відповідними
засобами захисту органів подиху.
8. Перед початком роботи перевірте, щоб
підкладка не була тріснутою або
пошкодженою. Тріщини або поломка
можуть призвести до поранення.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки
під час використання цього пристрою.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотримання
правил безпеки, викладених вцьому документі,
може призвести до серйозних травм.

8
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Дія вимикача.
Fig.1
ОБЕРЕЖНО:
• Перед тим, як включити інструмент до сіті, слід
перевірити, щоб інструмент був вимкнений.
Для того, щоб запустити інструмент, натисніть на
сторону "І(ВМК.)" перемикача. Для того, щоб
зупинити інструмент, натисніть на сторону "О
(ВИМК.)" перемикача.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Встановлення або зняття наждачного
паперу
ПРИМІТКА:
Для цієї шліфувальної машини слід використовувати
наждачний папір зклейкою основою та липучкою
виробництва Makita.
Для того, щоб встановити наждачний папір:
Fig.2
Fig.3
Fig.4
1. Поставте інструмент догори ногами, щоб
підкладка була зверху.
2. Розташуйте наждачний папір по формі основи.
Перевірьте, щоб отвори на наждачному папері
були суміщені зотворами на підкладці (вці
отвори усмоктуватиметься пил, тому важливо,
щоб вони були відкриті).
3. Міцно притисніть папір до підкладки.
Для того, зняти встановити наждачний папір:
1. Поставте інструмент догори ногами, щоб
наждачний папір був зверху.
2. Взявшись за кут наждачного паперу, зніміть
його зпідкладки.
ПРИМІТКА:
• Якщо папір внормальному стані, його слід
зберегти для подальшого використання.
Уразі шліфування вузьких та важкодоступних
ділянок (наприклад ставень, жалюзі) слід вдягати
наждачний папір конічної форми на кінець підкладки
(зверху та знизу). Для того, щоб зачистити кінці
тонких матеріалів, слід скласти наждачний папір та
прикріпити його до сторони підкладки, як показано
на малюнках.
Мішок для пилу (приналежність)
Fig.5
Якщо користуватись мішком для пилу, то операції зі
шліфування стають чистими, азбирання пилу -
легким. Для встановлення мішка для пилу слід
насунути вхідний отвір мішка на штуцер для пилу на
інструменті. Переконайтесь, що вхідний отвір мішка
насунутий на виступ штуцера для пилу.
Для отримання найліпших результатів слід
спорожнювати мішок для пилу, коли він
заповнюється наполовину, злегка постукавши його,
щоб усунути якомога більше пилу.
Встановлення паперового мішка для пилу
(приналежність)
Fig.6
Розташуйте паперовий мішок для пилу на держаку
для паперового мішка передньою стороною вгору.
Вставте передню картонку кріплення паперового
мішка для пилу впаз на держаку паперового мішка.
Потім натисніть на верхню частину передньої
картонки унапрямку стрілки, щоб вона зайшла в
затиски.
Fig.7
Вставте прорізь паперового мішка для пилу в
напрямну держака паперового мішка. Потім
встановіть держак паперового мішка для пилу на
інструмент.
Fig.8
Fig.9
ЗАСТОСУВАННЯ
Операція зі шліфування
Fig.10
ОБЕРЕЖНО:
• Заборонено запускати інструмент без
наждачного паперу. Це може серйозно
пошкодити підкладку.
• Не прикладайте силу до інструмента.
Надмірний тиск може знизити ефективність
зачистки, пошкодити наждачний папір та/або
зменшити термін служби інструмента.
Інструмент слід тримати міцно. Увімкніть інструмент
та заждіть, доки він набере повної швидкості. Потім
обережно поставте інструмент на поверхню деталі.
Оздоблювальна шліфувальна машина зазвичай
використовується для зняття лише невеликої
кількості матеріалу за один раз. Оскільки якість
поверхні єбільш важливою, ніж кількість знятого
матеріалу, не треба натискати на інструмент. Основу
слід завжди тримати урівень здеталлю.

9
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або
виконати ремонт, переконайтеся, що він
вимкнений та відключений від мережі.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, огляд та заміну вугільних
щіток, будь-яке інше технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням
звертайтесь до місцевого Сервісного центру "Макіта".
• Наждачний папір (без отворів)
• Паперовий мішок для пилу
• Держак паперового мішка для пилу
• Перфорований лист
• Мішок для пилу
ПРИМІТКА:
• Деякі елементи списку можуть входити до
комплекту інструмента як стандартне приладдя.
Вони можуть відрізнятися залежно від країни.

10
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Wyłącznik
2-1. Papier ścierny Velcro
2-2. Podstawa
3-1. Papier ścierny Velcro
3-2. Podstawa
4-1. Podstawa
4-2. Papier ścierny Velcro
5-1. Worek na pył
6-1. Bruzda
6-2. Tekturowy element mocujący
6-3. Przednia część papierowego
worka na pył
7-1. Kły
7-2. Górna część
8-1. Nacięcie
8-2. Prowadnica
SPECYFIAKCJE
Model BO4565
Rozmiar podkładki 112mm x 190mm
Liczba oscylacji na minutę(min-1) 14 000
Wymiary (dług. x szer. x wys.) 219 mm x 112 mm x 139 mm
Ciężar netto 1,2 kg
Klasa bezpieczeństwa /II
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec
zmianom bez wcześniejszego powiadomienia.
• Specyfikacje mogąróżnićsięw zależności od kraju.
• Waga obliczona zgodnie z procedurąEPTA 01/2003
ENE052-1
Przeznaczenie
Opisywane narzędzie jest przeznaczone do szlifowania
dużych powierzchni materiałów z drewna, tworzywa
sztucznego i metalu, jak równieżdo szlifowania
powierzchni malowanych.
ENF002-2
Zasilanie
Narzędzie wolno podłączaćtylko do źródełzasilania o
napięciu zgodnym z napięciem podanym na tabliczce
znamionowej. Można je zasilaćwyłącznie
jednofazowym prądem przemiennym. Jest ono
podwójnie izolowane, dlatego teżmożna je zasilaćz
gniazda bez uziemienia.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 81 dB(A)
Poziom mocy akustycznejl (LWA): 92 dB(A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: szlifowanie metalowych płyt
Wytwarzanie drgań(ah) : 4 m/s2
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-16
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Szlifierka oscylacyjna
Model nr/ Typ: BO4565
jest produkowane seryjnie oraz
