Makita BO5040 User manual

BO5040
BO5041
EN Random Orbit Sander INSTRUCTION MANUAL 5
UK Шліфвальна машина для
довільної обробки
ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 9
PL Szlierka mimośrodowa INSTRUKCJA OBSŁUGI 13
RO Şlefuitor cu rotaţie excentrică
aleatoare MANUAL DE INSTRUCŢIUNI 17
DE Exzenterschleifer BEDIENUNGSANLEITUNG 21
HU Véletlen körpályás csiszoló HASZNÁLATI KÉZIKÖNYV 25
SK Brúska s nepravidelnými
otáčkami NÁVOD NA OBSLUHU 29
CS Excentrická bruska NÁVOD K OBSLUZE 33

1
2
1
1
2
1
2
1
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

1
1
1
2
3
1
2
1
2
1
1
2
Fig.9
Fig.10
Fig.11
Fig.12
Fig.13
Fig.14
Fig.15
Fig.16
3

12
1
1
1
Fig.17
Fig.18
Fig.19
Fig.20
Fig.21
Fig.22
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model BO5040 BO5041
Paper size 125 mm 125 mm
Orbits per minute (min-1)12,000 4,000 - 12,000
Dimensions (L x W x H) 218 mm x 123 mm x 153 mm 218 mm x 123 mm x 153 mm
Net weight 1.4 kg 1.4 kg
Safety class /II /II
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Weight according to EPTA-Procedure 01/2014
Intended use
The tool is intended for the sanding of large surface of
wood, plastic and metal materials as well as painted
surfaces.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
Noise
The typical A-weighted noise level determined accord-
ing to EN62841:
Sound pressure level (LpA) : 81 dB (A)
Sound power level (LWA) : 92 dB (A)
Uncertainty (K) : 3 dB (A)
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
method and may be used for comparing one tool with
another.
NOTE: The declared noise emission value(s)
may also be used in a preliminary assessment of
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841:
Work mode : sanding metal plate
Vibration emission (ah) : 3.5 m/s2
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during
actual use of the power tool can differ from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.

6ENGLISH

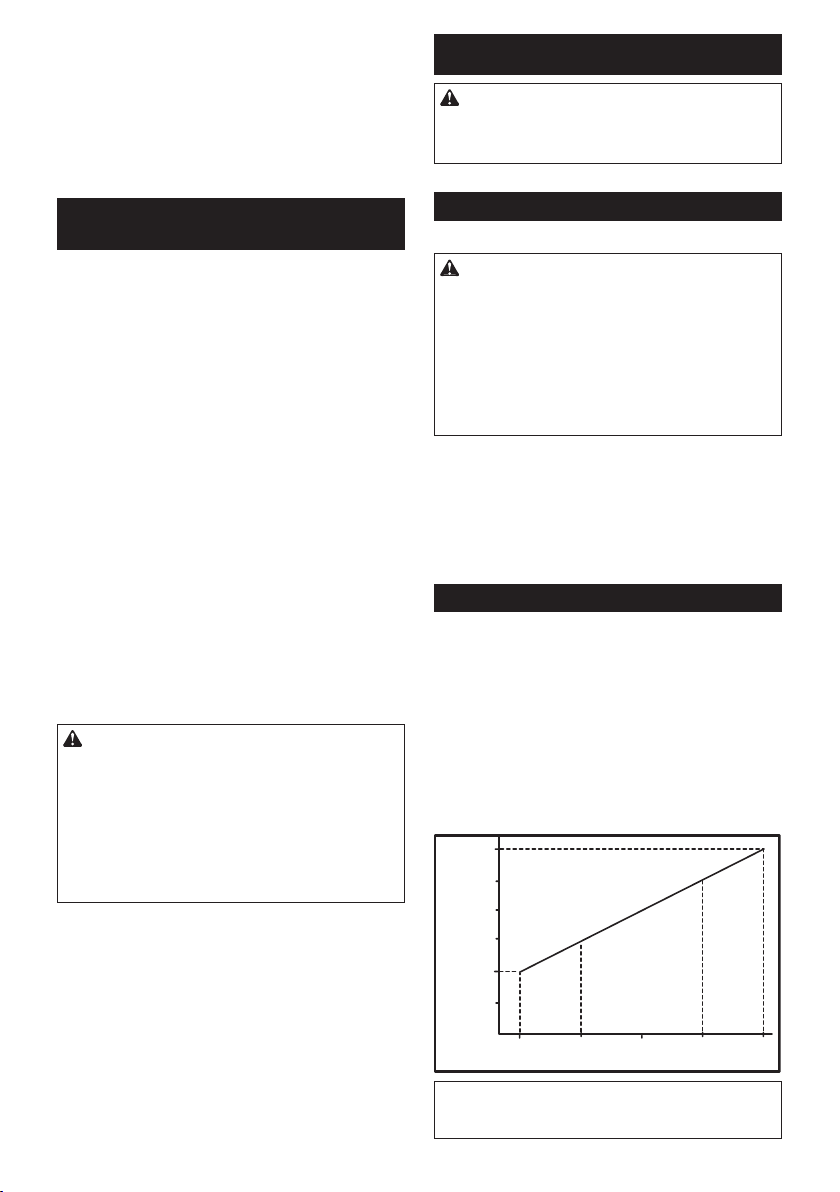

SANDER SAFETY WARNINGS
1. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
2. Hold the tool rmly.
3. Do not leave the tool running. Operate the tool
only when hand-held.
4. This tool has not been waterproofed, so do not
use water on the workpiece surface.
5. Ventilate your work area adequately when you
perform sanding operations.
6. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
7. Use of this tool to sand some products, paints
and wood could expose user to dust contain-
ing hazardous substances. Use appropriate
respiratory protection.
8. Be sure that there are no cracks or breakage
on the pad before use. Cracks or breakage
may cause a personal injury.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or famil-
iarity with product (gained from repeated
use) replace strict adherence to safety
rules for the subject product. MISUSE or
failure to follow the safety rules stated in
this instruction manual may cause serious
personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unpluggedbeforeadjustingorcheckingfunction
on the tool.
Switch action
►Fig.1: 1. Lock button 2. Switch trigger
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
• Switch can be locked in "ON" position for ease
of operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintainrmgraspontool.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and
push in the lock button and then release the switch
trigger.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed adjusting dial
For Model BO5041
►Fig.2: 1.Speedadjustingdial
Thetoolspeedcanbeinnitelyadjustedbetween4,000
and12,000orbitperminutebyturningtheadjusting
dial. Higher speed is obtained when the dial is turned in
the direction of number 5; lower speed is obtained when
it is turned in the direction of number 1.
Refertothegurefortherelationshipbetweenthenum-
bersettingsontheadjustingdialandthekindofwork.
A range: For polishing
Brange:Fornishsanding
C range: For regular sanding
123
Dial setting
Orbits per minute
4,000
12,000
45
A
B
C
NOTE:
• Thegureshowsstandardapplications.They
may differ under certain conditions.

7ENGLISH
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
How to use the front grip
►Fig.3
The front grip can be loosened and moved horizontally
to a desired working position. Once the front grip is in
the desired position, retighten before using.
Installing or removing the front grip
►Fig.4: 1. Screw 2. Front grip
Open the grip base, and attach it to the sander in the
area of the Makita logo.
►Fig.5: 1. Grip base 2. Makita logo
Afterclosingthegripbase,rmlytightenonthefront
grip to the screw section of the grip base.
►Fig.6
To remove, loosen and remove front grip, and then
remove grip base.
Installing or removing abrasive disc
►Fig.7
Toinstalltheabrasivedisc,rstremovealldirtorfor-
eign matter from the pad. Then peel off the backing
paper from the abrasive disc and attach the abrasive
disc to the pad. Be careful to align the holes in the
abrasive disc with those in the pad.
CAUTION:
• If you peel off the abrasive disc from the pad,
its adhesion will become poor. Never attempt to
stick it onto the pad for further use.
Installing dust bag
►Fig.8: 1. Dust bag
Install the dust bag on the tool so that the Makita logo
on the dust bag will be upright (not upside down).
Emptying dust bag
►Fig.9: 1. Dust nozzle
When the dust bag is about half full, switch off and
unplug the tool. Remove the dust bag from the tool.
Then remove the dust nozzle from the dust bag after
unlocking the dust nozzle by turning it slightly counter-
clockwise. Empty the dust bag by tapping it lightly.
►Fig.10: 1. Dust nozzle
After emptying the dust bag, install the dust nozzle on
the dust bag. Turn the dust nozzle slightly clockwise to
lock it in place. Then install the dust bag on the tool as
described in "Installing dust bag".
Installing paper dust bag
►Fig.11: 1. Groove 2.Frontxingcardboard3. Front
side of paper dust bag
Place the paper dust bag on the paper dust bag holder
withitsfrontsideupward.Insertthefrontxingcard-
board of the paper dust bag into the groove of the paper
dust bag holder.
►Fig.12: 1. Claws 2. Upper part
Thenpresstheupperpartofthefrontxingcardboard
in arrow direction to hook it onto the claws.
►Fig.13: 1. Notch 2. Guide
►Fig.14
Insert the notch of the paper dust bag into the guide of
the paper dust bag holder. Then install the paper dust
bag holder set on the tool.
Installing paper lter bag
►Fig.15: 1. Holding tab
Make sure that the logo on the cardboard lip and the
logo on the dust box are on the same side, then install
thepaperlterbagbyttingthecardbordlipinthe
groove of each holding tab.
►Fig.16: 1. Dust box 2. Dust nozzle
Make sure that the logo on the cardboard lip and the
logo on the dust nozzle are on the same side, then
install the dust nozzle on the dust box.
Removing dust box and paper
lter bag
►Fig.17: 1. Latch 2. Dust nozzle
Remove the dust nozzle by pushing the two latches.
►Fig.18
Removethepaperlterbagrstbypinchingthelogo
side of its cardboard lip, then by pulling the cardboard
lip downwards to move it out of the holding tab of the
dust box.
OPERATION
CAUTION:
• Alwaysusethefrontgripandrmlyholdthe
tool by front grip and switch handle during
operations.
Sanding operation
►Fig.19
CAUTION:
• Never run the tool without the abrasive disc. You
may seriously damage the pad.
• Never force the tool. Excessive pressure may
decreasethesandingefciency,damagethe
abrasive disc or shorten tool life.
• Using the tool with the pad edge contacting the
workpiece may damage the pad.

8ENGLISH
Holdthetoolrmly.Turnthetoolonandwaituntilit
attains full speed. Then gently place the tool on the
workpiecesurface.Keepthepadushwiththework-
piece and apply slight pressure on the tool.
CAUTION:
• The sanding pad rotates clockwise during the
loaded operation, but it may rotate counterclock-
wise during the no-load operation.
Polishing operation
For Model BO5041
CAUTION:
• Use only a Makita genuine sponge pad, felt pad
or wool pad (optional accessories).
• Always operate the tool at low speed to prevent
work surfaces from heating abnormally.
• Never force the tool. Excessive pressure may
decreasethepolishingefciencyandcause
motor overload, resulting in tool malfunction.
1. Applying wax
►Fig.20: 1. Sponge pad
Use an optional sponge pad. Apply wax to the
sponge pad or work surface. Run the tool at low
speed to smooth out wax.
NOTE:
• First, wax a not conspicuous portion of the
work surface to make sure that the tool will not
scratch the surface or result in uneven waxing.
• Always run the tool at low speed. Running it at
high speed may cause the wax to spatter.
2. Removing wax
►Fig.21: 1. Felt pad
Use an optional felt pad. Run the tool at low speed
to remove wax.
3. Polishing
►Fig.22: 1. Wool bonnet
Use an optional wool pad. Run the tool at low speed
and apply the wool pad gently to the work surface.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspec-
tion or maintenance.
•
Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, carbon brush inspection and replacement, any
othermaintenanceoradjustmentshouldbeperformed
by Makita Authorized Service Centers, always using
Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mendedforusewithyourMakitatoolspecied
in this manual. The use of any other accessories
orattachmentsmightpresentariskofinjuryto
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Hook-and-loop type abrasive discs (with pre-
punched holes)
• Hook-and-loop type sponge pad
• Paper dust bag holder
(For BO5041 only)
• Hook-and-loop type felt pad
• Hook-and-loop type wool pad
• Paper dust bag
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may differ from country to country.

9УКРАЇНСЬКА
УКРАЇНСЬКА (Оригінальні вказівки)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BO5040 BO5041
Розмірпапера 125мм 125мм
Обертівзахвилину(хв.-1)12000 4000 - 12000
Розміри(ДхШхВ) 218ммx123ммx153мм 218ммx123ммx153мм
Чиставага 1,4кг 1,4кг
Класбезпеки /II /II
• Оскількинашапрограманауковихдослідженьірозробоктриваєбезперервно,наведенітуттехнічні
характеристикиможутьбутизміненібезпопередження.
• Урізнихкраїнахтехнічніхарактеристикиможутьбутирізними.
• МасавідповіднодоEPTA-Procedure01/2014
Призначення
Інструментпризначенодлязавершальногошліфу-
ваннявеликихповерхоньдеревини,пластмасита
металуатакожвикрашенихповерхонь.
Джерело живлення
Інструментможнапідключатилишедоджерела
живлення,щомаєнапругу,зазначенувтабличці
іззаводськимихарактеристиками,івінможепра-
цюватилишевідоднофазногоджерелазмінного
струму.Вінмаєподвійнуізоляцію,аотжеможе
такожпідключатисядорозетокбезлініїзаземлення.
Шум
РівеньшумузашкалоюАутиповомувиконанні,
визначенийвідповіднодоEN62841:
Рівеньзвуковоготиску(LpA):81дБ(A)
Рівеньзвуковоїпотужності(LWA):92дБ(A)
Похибка(K):3дБ(A)
ПРИМІТКА:Заявленезначенняшумубуловимі-
ряновідповіднодостандартнихметодівтесту-
ванняйможевикористовуватисядляпорівняння
одногоінструментазіншим.
ПРИМІТКА:
Заявленезначенняшумуможетакожвико-
ристовуватисядляпопередньогооцінюваннявпливу.
ПОПЕРЕДЖЕННЯ: Користуйтеся засобами
захисту органів слуху.
ПОПЕРЕДЖЕННЯ: Залежно від умов викори-
стання рівень шуму під час фактичної роботи елек-
троінструмента може відрізнятися від заявленого
значення вібрації; особливо сильно на це впливає
тип деталі, що оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні запо-
біжні заходи для захисту оператора, що відповідати-
муть умовам використання інструмента (слід брати
до уваги всі складові робочого циклу, як-от час, коли
інструмент вимкнено та коли він починає працювати
на холостому ході під час запуску).
Вібрація
Загальнавеличинавібрації(суматрьохвекторів)
визначеназгіднозEN62841:
Режимроботи:шліфуваннясталевоголиста
Вібрація(ah):3,5м/с2
Похибка(K):1,5м/с2
ПРИМІТКА:Заявленезагальнезначеннявібрації
буловиміряновідповіднодостандартнихметодів
тестуванняйможевикористовуватисядляпорів-
нянняодногоінструментазіншим.
ПРИМІТКА:Заявленезагальнезначеннявібрації
можетакожвикористовуватисядляпопереднього
оцінюваннявпливу.
ПОПЕРЕДЖЕННЯ: Залежно від умов
використання вібрація під час фактичної
роботи електроінструмента може відрізня-
тися від заявленого значення вібрації; осо-
бливо сильно на це впиває тип деталі, що
оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні
запобіжні заходи для захисту оператора,
що відповідатимуть умовам використання
інструмента (слід брати до уваги всі складові
робочого циклу, як-от час, коли інструмент
вимкнено та коли він починає працювати на
холостому ході під час запуску).
Декларація про відповідність
стандартам ЄС
Тільки для країн Європи
ДеклараціюпровідповідністьстандартамЄСнаве-
деновДодаткуAдоцієїінструкціїзексплуатації.
Загальні застереження щодо
техніки безпеки при роботі з
електроінструментами
ПОПЕРЕДЖЕННЯ: Уважно ознайомтеся з
усіма попередженнями про дотримання правил
техніки безпеки, інструкціями, ілюстраціями та
технічними характеристиками, що стосуються
цього електроінструмента.Невиконаннябудь-
якихінструкцій,переліченихнижче,можепризве-
стидоураженняелектричнимструмом,пожежіта/
аботяжкихтравм.

10 УКРАЇНСЬКА
Збережіть усі інструкції з тех-
ніки безпеки та експлуатації на
майбутнє.
Термін«електроінструмент»,зазначенийуінструкції
зтехнікибезпеки,стосуєтьсяелектроінструмента,
якийфункціонуєвіделектромережі(електроін-
струментзкабелемживлення),абоелектроін-
струментазживленнямвідбатареї(безпровідний
електроінструмент).
ПОПЕРЕДЖЕННЯ ПРО НЕОБХІДНУ
ОБЕРЕЖНІСТЬ ПІД ЧАС РОБОТИ
ЗІ ШЛІФУВАЛЬНОЮ МАШИНОЮ
1. Слід завжди одягати захисні окуляри або
лінзи. Звичайні окуляри або темні окулярі
для захисту від сонця НЕ Є захисними
окулярами.
2. Міцно тримайте інструмент.
3. Не залишайте інструмент працюючим.
Працюйте з інструментом тільки тоді, коли
тримаєте його в руках.
4. Цей інструмент не має гідроізоляції, тому не
слід додавати води на поверхню деталі.
5. Під час шліфування обов'язково прові-
трюйте приміщення.
6. Деякі матеріали мають у своєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки без-
пеки виробника матеріалу .
7. Під час шліфування цим інструментом дея-
ких виробів, фарб та деревини можуть утво-
рюватися небезпечні речовини з пилом.
Слід користуватися відповідними засобами
захисту органів подиху.
8. Перед початком роботи перевірте, щоб
підкладка не була тріснутою або пошкодже-
ною. Тріщини або поломка можуть призве-
сти до поранення.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
ПОПЕРЕДЖЕННЯ: НІКОЛИ НЕ СЛІД
втрачати пильності та розслаблюватися
під час користування виробом (що тра-
пляється при частому використанні);
слід завжди строго дотримуватися пра-
вил безпеки під час використання цього
пристрою. НЕНАЛЕЖНЕ ВИКОРИСТАННЯ
або недотримання правил безпеки,
викладених в цьому документі, може
призвести до серйозних травм.
ІНСТРУКЦІЯ З ВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Передрегулюваннямтаперевіркоюсправно-
стіінструменту,переконайтесявтому,щовін
вимкненийтавідключенийвідмережі.
Дія вимикача
►Рис.1: 1.Фіксатор2.Курковийвмикач
ОБЕРЕЖНО:
• Передвмиканнямінструментуумережу
обов'язковоперевірте,чикнопкавимикача
нормальноспрацьовуєіпіслявідпускання
повертаєтьсявположення"вимкнено".
•
Перемикачможебутизаблокованийвувімкненому
положеннідлязручностіоператорапротягомтривалого
використання.Блокуючиінструментвувімкненомуполо-
женніслідбутиобережниміміцнотриматиінструмент.
Длятогощобзапуститиінструмент,слідпросто
натиснутинакуроквмикача.Длязупиненняроботи
куроквмикачаслідвідпустити.
Дляпостійноїроботисліднатиснутинакуроквмикача,
пересунутикнопкублокування,апотімвідпуститикурок.
Длятогощобзупинитиінструментіззаблокованого
положення,слідповністюнатиснутинакуроквми-
кача,апотімвідпуститийого.
Коліщатко регулювання швидкості
Для моделі BO5041
►Рис.2: 1.Коліщаткорегулюванняшвидкості
Швидкістьобертанняінструментаможнаналаштуватина
будь-якувеличинувмежахвід4000до12000обертівза
хвилинузадопомогоюдискарегулювання.Більшушвид-
кістьможнаналаштувати,повернувшидискунапрямку
цифри5;меншу-повернувшийогодоцифри1.
Відношенняміжномеромналаштуваннянадискута
типомробіт-див.намалюнкунижче.
Діапазон"А":Дляполірування
Діапазон"В":Дляоздоблювальногополірування
Діапазон"С":Длязвичайногополірування
123
Налаштування диска
Обертів за хвилину
4000
12000
45
A
B
C
ПРИМІТКА:
•
Намалюнкупоказаністандартніобластізастосу-
вання.Запевнихумоввониможутьмінятись.
