Makita BO6030J User manual

GB Random Orbit Sander Instruction Manual
F Ponceuse orbitale à disque Manuel d’instructions
D Exzenterschleifer Betriebsanleitung
I Levigatrice rotorbitale Istruzioni per l’uso
NL Excenter schuurmachine Gebruiksaanwijzing
E Lijadora orbital Manual de instrucciones
P Lixadeira rotorbital Manual de instruções
DK Excentersliber Brugsanvisning
GR Λειαvτήσ τυχαίασ τροχιάσ Οδηγίεσ χρήσεωσ
BO6030

2
76
54
9
10
11
12
13
12
34
56
78
1
2
3
8
12
14
15
12
13
14
003732
003740
003735
003733
003739
003741
003736
003738

3
910
11 12
13 14
15 16
16
17
18
19
20
21
22
23
24
003737 003742
003743 003744
003745 003746
003747 003748

4
17
25
003749

5
ENGLISH (Original instructions)
Explanation of general view
1 Lock button
2 Switch trigger
3 Speed adjusting dial
4 Notches
5 Front grip
6 Hole in front grip
7 Screwdriver
8 Abrasive disc
9 Hex wrench
10 Screw
11 Pad
12 Dust nozzle
13 Dust bag
14 Push button
15 Hook
16 Groove
17 Front fixing cardboard
18 Front side of paper dust bag
19 Claws
20 Upper part
21 Notch
22 Guide
23 Sponge pad
24 Felt pad
25 Wool pad
SPECIFICATIONS
Model BO6030
Pad diameter ......................................................150 mm
Abrasive disc diameter .......................................150 mm
Orbits per minute (min–1) .........................4,000 – 10,000
Sanding stroke rate (min–1)......................8,000 – 20,000
Overall length .....................................................309 mm
Net weight .............................................................. 2.4 kg
Safety class ................................................................ /II
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2014
ENE052-1
Intended use
The tool is intended for the sanding of large surface of
wood, plastics and metal materials as well as painted
surfaces.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
GEA010-2
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specifications provided with
this power tool. Failure to follow all instructions listed
below may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future refer-
ence.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
GEB021-4
SANDER SAFETY WARNINGS
1. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
2. Hold the tool firmly.
3. Do not leave the tool running. Operate the tool
only when hand-held.
4. This tool has not been waterproofed, so do not
use water on the workpiece surface.
5. Ventilate your work area adequately when you
perform sanding operations.
6. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
7. Use of this tool to sand some products, paints
and wood could expose user to dust containing
hazardous substances. Use appropriate respira-
tory protection.
8. Be sure that there are no cracks or breakage on
the pad before use. Cracks or breakage may
cause a personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

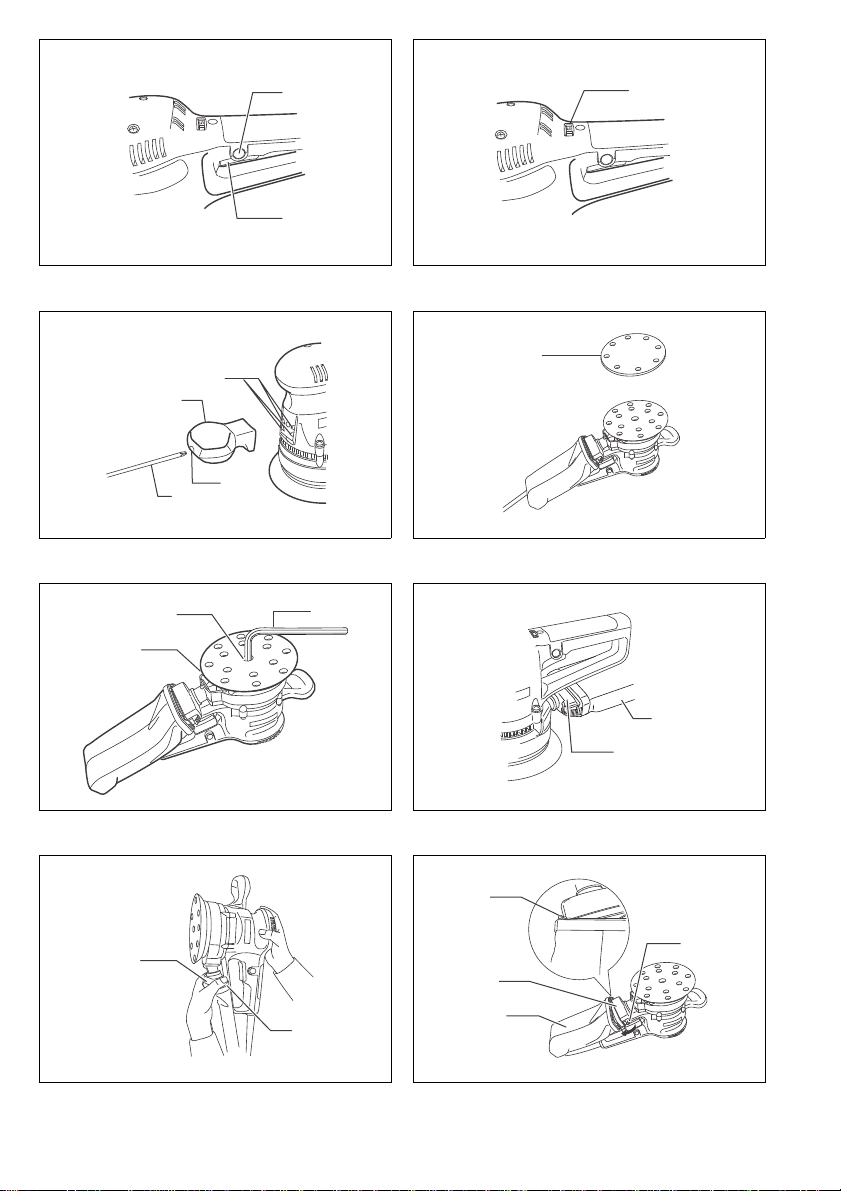

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger.
Release the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.

6
Speed adjusting dial (Fig. 2)
The rotating speed can be changed by turning the speed
adjusting dial to a given number setting from 1 to 5.
Higher speed is obtained when the dial is turned in the
direction of number 5. And lower speed is obtained when
it is turned in the direction of number 1.

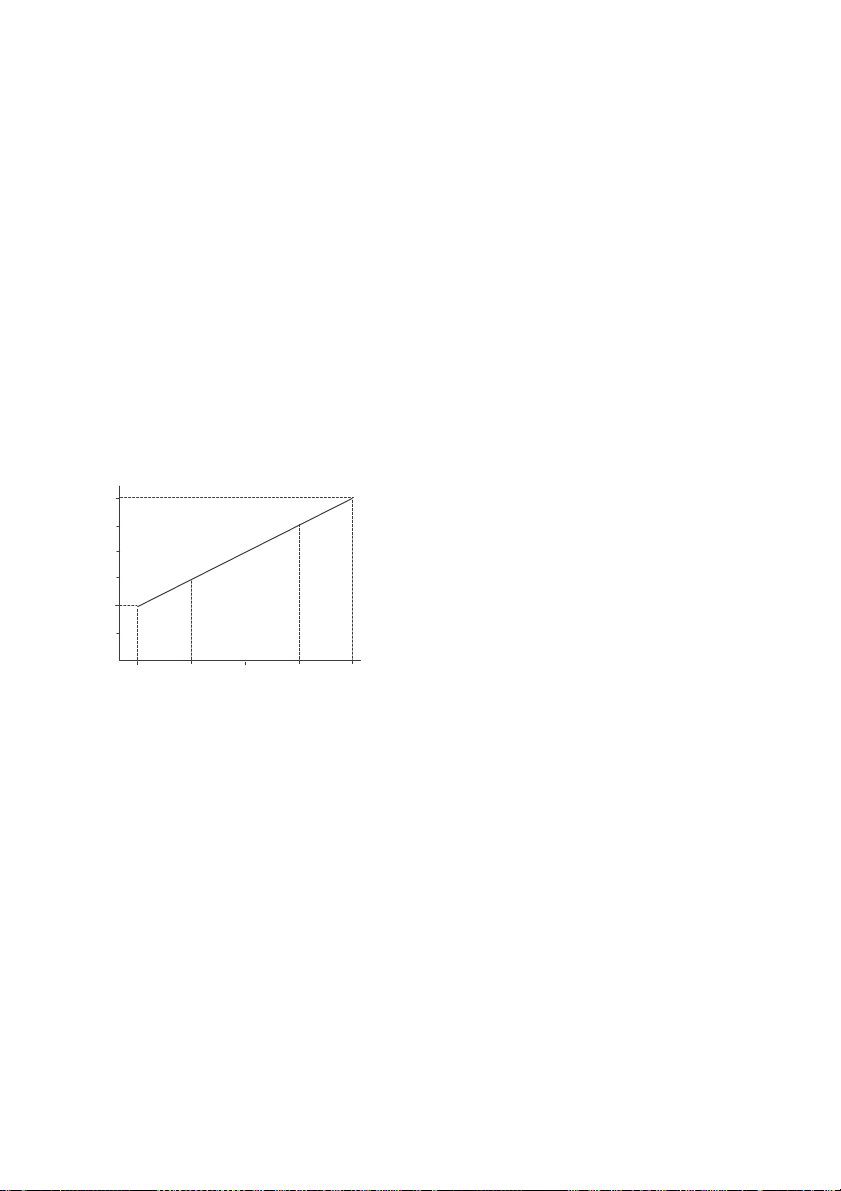

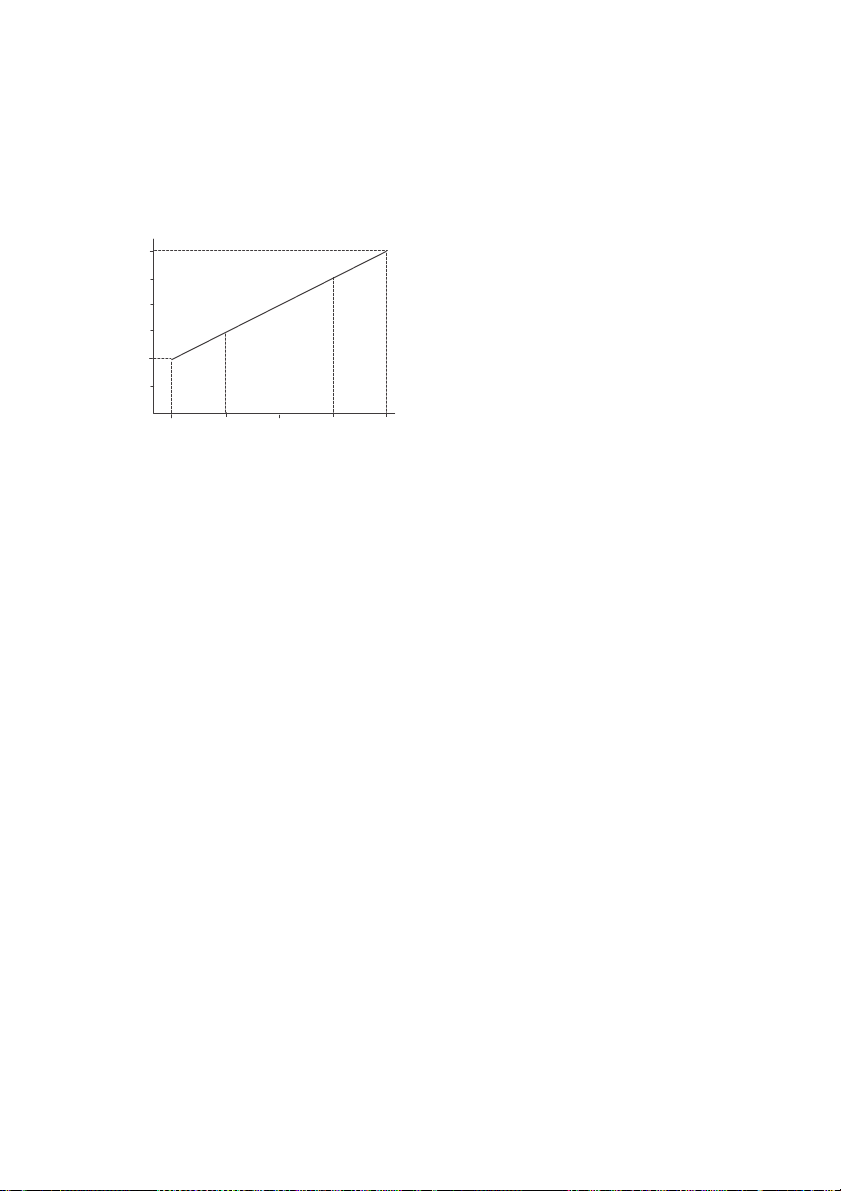

Refer to the table for the relationship between the num-
ber settings on the dial and the approximate rotating
speed.
003734
A range: For polishing
B range: For finish sanding
C range: For regular sanding
NOTE:
• The above figure shows standard applications. They
may differ under certain conditions.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Front grip (Fig. 3)
Install the front grip on the tool so that its protrusions fit
into the matching notches in the front of the tool. Secure
the front grip using a screwdriver to tighten the screw
through the hole in the front grip.
Installing or removing abrasive disc (Fig. 4)
CAUTION:
• Always use hook-and-loop system abrasive discs.
Never use pressure-sensitive abrasive discs.
To install the abrasive disc, first remove all dirt or foreign
matter from the pad. Then attach the abrasive disc to the
pad, using the hook-and-loop system of the abrasive disc
and the pad. Be careful to align the holes in the abrasive
disc with those in the pad.
To remove the disc from the pad, just pull up from its
edge.
Changing pad (Fig. 5)
Makita offers an extensive range of optional pads.
Remove the screw counterclockwise from the center of
the base with a hex wrench. After changing the pad,
tighten the screw clockwise securely.
Installing dust bag (Fig. 6)
Install the dust bag on the tool so that the arrow with “UP”
indicated on the dust nozzle points upward.
Emptying dust bag (Fig. 7 & 8)
When the dust bag is about half full, switch off and
unplug the tool. Hold the tool and remove the dust bag
from the dust nozzle while pressing the push button.
After emptying the dust bag, insert the hook on the dust
nozzle into the rectangular hole on one side of the dust
bag frame and push up the dust bag frame until it clicks
into place on the push button. (Fig. 9)
Installing paper dust bag (optional accessory)
Place the paper dust bag on the paper dust bag holder
with its front side upward. Insert the front fixing card-
board of the paper dust bag into the groove of the paper
dust bag holder. (Fig. 10)
Then press the upper part of the front fixing cardboard in
arrow direction to hook it onto the claws. (Fig. 11)
Insert the notch of the paper dust bag into the guide of
the paper dust bag holder. Then install the paper dust
bag holder set on the tool. (Fig. 12 & 13)
OPERATION
Sanding operation (Fig. 14)
CAUTION:
• Never switch on the tool when it is in contact with the
workpiece, it may cause an injury to operator.
• Never run the tool without the abrasive disc. You may
seriously damage the pad.
• Never force the tool. Excessive pressure may decrease
the sanding efficiency, damage the abrasive disc or
shorten tool life.
Hold the tool firmly. Turn the tool on and wait until it
attains full speed. Then gently place the tool on the work-
piece surface. Keep the pad flush with the workpiece and
apply slight pressure on the tool.
Polishing operation
CAUTION:
• Use only a Makita genuine sponge pad, felt pad or wool
pad (optional accessories).
• Always operate the tool at low speed to prevent work
surfaces from damage/burning.
• Never force the tool. Excessive pressure may decrease
the polishing efficiency and cause motor overload,
resulting in tool malfunction.
1. Applying wax (Fig. 15)
Use an optional sponge pad. Apply wax to the
sponge pad or work surface. Run the tool at low
speed to smooth out wax.
NOTE:
First, wax a non critical portion of the work surface to
make sure that the tool will not scratch the surface or
result in uneven waxing.
2. Removing wax (Fig. 16)
Use an optional felt pad. Run the tool at low speed to
remove wax.

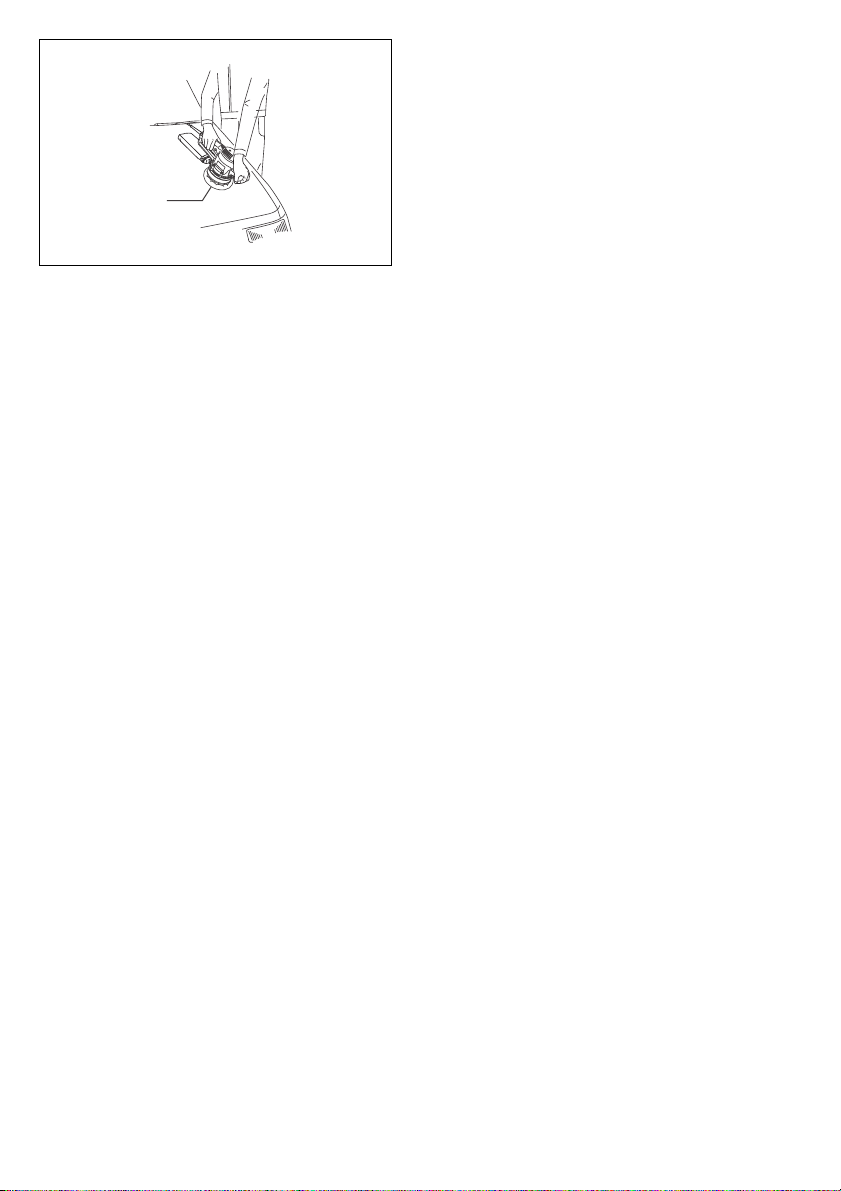

3. Polishing (Fig. 17)
Use an optional wool pad. Run the tool at low speed
and apply the wool pad gently to the work surface.
4000
10000
A
B
C
12345
Orbits per minute
Dial setting

7
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by Mak-
ita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Hook-and-loop type abrasive disc
(with pre-punched holes)
• Hook-and-loop type sponge pad
• Hook-and-loop type felt pad
• Hook-and-loop type wool pad
• Sanding cloth
• Paper dust bag
• Paper dust bag holder
• Pad 150
NOTE:
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN62841:
Sound pressure level (LpA): 77 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
ENG907-1
NOTE:
• The declared noise emission value(s) has been mea-
sured in accordance with a standard test method and
may be used for comparing one tool with another.
• The declared noise emission value(s) may also be
used in a preliminary assessment of exposure.
WARNING:
•Wear ear protection.
•The noise emission during actual use of the power
tool can differ from the declared value(s) depend-
ing on the ways in which the tool is used especially
what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of expo-
sure in the actual conditions of use (taking account
of all parts of the operating cycle such as the times
when the tool is switched off and when it is running
idle in addition to the trigger time).
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN62841:
Work mode: sanding metal plate
Vibration emission (ah): 4.0 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-2
NOTE:
• The declared vibration total value(s) has been mea-
sured in accordance with a standard test method and
may be used for comparing one tool with another.
• The declared vibration total value(s) may also be used
in a preliminary assessment of exposure.
WARNING:
•The vibration emission during actual use of the
power tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of expo-
sure in the actual conditions of use (taking account
of all parts of the operating cycle such as the times
when the tool is switched off and when it is running
idle in addition to the trigger time).
EC DECLARATION OF CONFORMITY
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.

8
FRANÇAIS (Instructions originales)
Descriptif
1 Bouton de verrouillage
2 D’interrupteur
3 Bague de réglage de la vitesse
4 Encoches
5 Poignée avant
6 Orifice de la poignée avant
7Tournevis
8 Disque abrasif
9 Clé hexagonale
10 Vis
11 Plateau
12 Bouchon
13 Sac à poussière
14 Bouton-poussoir
15 Crochet
16 Rainure
17 Carton de fixation avant
18 Face avant du sac à poussière
papier
19 Griffes
20 Partie supérieure
21 Encoche
22 Guide
23 Plateau en mousse
24 Plateau en feutre
25 Plateau peau de mouton
SPÉCIFICATIONS
Modèle BO6030
Diamètre du plateau ........................................... 150 mm
Diamètre du disque abrasif ................................ 150 mm
Nombre d’oscillations
par minute (min–1).................................... 4 000 – 10 000
Taux de frappes de ponçage (min–1)........ 8 000 – 20 000
Longueur totale .................................................. 309 mm
Poids net ............................................................... 2,4 kg
Catégorie de sécurité ................................................. /II
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2014
ENE052-1
Utilisations
L’outil est conçu pour le ponçage des grandes surfaces
de bois, de plastique et de métal, ainsi que des surfaces
peintes.
ENF002-2
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
GEA010-2
Consignes de sécurité générales pour outils
électriques
AVERTISSEMENT : Veuillez lire les consignes de
sécurité, instructions, illustrations et spécifications
qui accompagnent cet outil électrique. Le non-respect
de toutes les instructions indiquées ci-dessous peut
entraîner une électrocution, un incendie et/ou de graves
blessures.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
Le terme “outil électrique” dans les avertissements fait
référence à l’outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou à l’outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).
GEB021-4
CONSIGNES DE SÉCURITÉ POUR PONCEUSE
1. Utilisez toujours des lunettes de protection. Des
lunettes ordinaires ou de soleil NE sont PAS des
lunettes de protection.
2. Tenez l’outil fermement.
3. Ne vous éloignez pas de l’outil quand il fonc-
tionne. Ne faites fonctionner l’outil que lorsque
vous le tenez en main.
4. L’outil n’étant pas étanche, n’utilisez pas d’eau
sur la surface de travail.
5. Ventilez bien l’aire de travail quand vous effec-
tuez un ponçage.
6. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant.
7. L’utilisation de cet outil pour poncer certains
types de produit, peinture et bois peut exposer
l’utilisateur à des poussières contenant des
substances dangereuses. Utilisez une protection
des voies respiratoires adéquate.
8. Avant l’utilisation, assurez-vous que le plateau
n’est ni fissuré ni cassé. Il y a risque de blessure
s’il est fissuré ou cassé.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son fonction-
nement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette de l’interrupteur fonctionne et qu’elle revient
sur la position “OFF” une fois relâchée.
Pour mettre l’outil en route, il suffit de tirer sur la gâchette
de l’interrupteur.
Pour arrêter l’outil, relâchez la gâchette de l’interrupteur.
Pour obtenir un fonctionnement continu, tirez sur la
gâchette de l’interrupteur et appuyez sur le bouton de
blocage.
Pour arrêter l’outil lorsqu’il fonctionne en continu, tirez à
fond sur la gâchette de l’interrupteur et relâchez-la.

9
Bague de réglage de la vitesse (Fig. 2)
La vitesse de rotation peut être modifiée en tournant le
cadran de réglage de la vitesse sur un numéro de
réglage donné, de 1 à 5.
Une vitesse plus élevée est obtenue lorsque le cadran
est tourné dans le sens du numéro 5. Une vitesse plus
basse est obtenue lorsqu’il est tourné dans le sens du
numéro 1.
Reportez-vous au tableau qui suit pour le rapport entre
les réglages numérotés sur le cadran et la vitesse
approximative de rotation.
003734
Plage A : Polissage
Plage B : Ponçage fin
Plage C : Ponçage ordinaire
NOTE :
• La figure ci-dessus représente des applications stan-
dard. Elles peuvent varier en fonction des conditions.
ASSEMBLAGE
ATTENTION :
• Avant d’effectuer toute intervention sur l’outil, assurez-
vous toujours qu’il est hors tension et débranché.
Poignée avant (Fig. 3)
Montez la poignée avant sur l’outil de façon que ses
saillies rentrent dans les encoches correspondantes à
l’avant de l’outil. Fixez la poignée avant en utilisant un
tournevis pour visser la vis dans l’orifice de la poignée
avant.
Pose et dépose du disque abrasif (Fig. 4)
ATTENTION :
• N’utilisez que des disques abrasifs à fixation auto-
agrippante. L’utilisation de disques adhésifs est à
exclure.
Pour installer le disque abrasif, commencez par enlever
toute la saleté et les particules incrustées sur le plateau,
puis plaquez fermement le disque sur le plateau, pour
obtenir l’accrochage du système auto-agrippant. Veillez
bien à aligner les orifices du disque abrasif sur ceux du
plateau.
Pour retirer le disque du plateau, soulevez simplement le
disque par le bord.
Changement de plateau (Fig. 5)
Makita offre un vaste choix de plateaux en option. À
l’aide d’une clé hexagonale, retirez la vis au centre de la
base en tournant dans le sens contraire des aiguilles
d’une montre. Après avoir remplacé le plateau, serrez la
vis fermement dans le sens des aiguilles d’une montre.
Installation du sac à poussière (Fig. 6)
Montez le sac à poussière sur l’outil de façon que la flè-
che portant l’indication “UP” sur le bouchon du sac soit
dirigée vers le haut.
Vidage du sac à poussière (Fig. 7 et 8)
Quand le sac à poussière est à moitié plein, coupez le
contact et débranchez l’outil. Tenez l’outil et retirez le sac
à poussière du bouchon du sac tout en appuyant sur le
bouton-poussoir.
Videz le sac à poussière, puis insérez le crochet du bou-
chon du sac dans l’orifice rectangulaire sur l’un des côtés
du cadre du sac à poussière, et enfoncez le cadre du sac
à poussière jusqu’à ce qu’il se verrouille dans un déclic
sur le bouton-poussoir. (Fig. 9)
Installation du sac à poussière papier
(accessoire en option)
Placez le sac à poussière papier sur le support de sac,
avec sa face avant vers le haut. Insérez le carton de fixa-
tion avant du sac à poussière papier dans la rainure du
support de sac à poussière papier. (Fig. 10)
Appuyez ensuite sur la partie supérieure du carton de
fixation avant dans le sens indiqué par la flèche pour
l’accrocher aux griffes. (Fig. 11)
Insérez l’entaille du sac à poussière papier dans le guide
du support de sac à poussière papier. Installez ensuite
l’ensemble de support de sac à poussière papier sur
l’outil. (Fig. 12 et 13)
UTILISATION
Ponçage (Fig. 14)
ATTENTION :
• Ne mettez jamais l’outil en marche alors qu’il se trouve
en contact avec la pièce à travailler ; vous risqueriez de
vous blesser.
• Ne faites jamais fonctionner l’outil sans disque abrasif.
Vous pourriez endommager gravement le plateau.
• Ne forcez jamais l’outil. Une pression trop grande peut
causer une diminution de l’efficacité du ponçage,
endommager le disque abrasif ou réduire la durée de
service de l’outil.
Tenez l’outil fermement. Mettez l’outil sous tension et
attendez qu’il ait atteint sa pleine vitesse. Posez ensuite
doucement l’outil sur la surface de la pièce à travailler.
Maintenez le plateau parallèle à la pièce à travailler et
appliquez une légère pression sur l’outil.
Opération de polissage
ATTENTION :
• N’utilisez que de véritables plateaux en mousse, pla-
teaux en feutre ou plateaux peau de mouton Makita
(accessoires en option).
• Faites toujours fonctionner l’outil à vitesse réduite pour
éviter d’endommager ou de brûler les surfaces de tra-
vail.
• Ne forcez jamais l’outil. Une pression excessive peut
entraîner une diminution de l’efficacité du polissage et
causer une surcharge du moteur qui entraînera un
mauvais fonctionnement de l’outil.
1. Mise de cire (Fig. 15)
Utilisez le plateau en mousse en option. Appliquez
de la cire sur le plateau en mousse ou sur la surface
de travail. Etendez la cire avec l’outil.
4000
10000
A
B
C
12345
Oscillations par minute
Bague de réglage

10
NOTE :
Cirez d’abord une partie non importante de la sur-
face de travail pour vous assurer que l’outil n’éraflera
pas la surface ou ne produira pas un cirage inégal.
2. Retrait de la cire (Fig. 16)
Utilisez un plateau en feutre (en option). Retirez la
cire à l’aide de l’outil.
3. Polissage (Fig. 17)
Utilisez un plateau peau de mouton (en option). A
l’aide de l’outil, appliquez le plateau peau de mouton
doucement sur la surface de travail.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service après-
vente Makita agréé, exclusivement avec des pièces de
rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce manuel. L’utilisation de tout autre acces-
soire ou pièce peut comporter un risque de blessure.
N’utilisez les accessoires ou pièces qu’aux fins men-
tionnées dans le présent manuel.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Disque abrasif auto-agrippant
(avec orifices pré-percés)
• Plateau en mousse à type auto-agrippant
• Plateau en feutre à type auto-agrippant
• Plateau peau de mouton à type auto-agrippant
• Toile abrasive
• Sac à poussière papier
• Support de sac à poussière papier
• Plateau 150
NOTE :
• Il se peut que certains éléments de la liste soient com-
pris dans l’emballage de l’outil en tant qu’accessoires
standard. Ils peuvent varier d’un pays à l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN62841 :
Niveau de pression sonore (LpA) : 77 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit en fonctionnement peut dépasser
80 dB (A).
ENG907-1
NOTE :
• La ou les valeurs d’émission de bruit déclarées ont été
mesurées conformément à la méthode de test stan-
dard et peuvent être utilisées pour comparer les outils
entre eux.
• La ou les valeurs d’émission de bruit déclarées peu-
vent aussi être utilisées pour l’évaluation préliminaire
de l’exposition.
AVERTISSEMENT :
•Portez un serre-tête antibruit.
•L’émission de bruit lors de l’usage réel de l’outil
électrique peut être différente de la ou des valeurs
déclarées, suivant la façon dont l’outil est utilisé,
particulièrement selon le type de pièce usinée.
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles d’utili-
sation (en tenant compte de toutes les composan-
tes du cycle d’utilisation, comme par exemple le
moment de sa mise hors tension, lorsqu’il tourne à
vide et le moment de son déclenchement).
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN62841 :
Mode de travail : ponçage de la tôle
Émission de vibrations (ah) : 4,0 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-2
NOTE :
• La ou les valeurs de vibration totales déclarées ont été
mesurées conformément à la méthode de test stan-
dard et peuvent être utilisées pour comparer les outils
entre eux.
• La ou les valeurs de vibration totales déclarées peu-
vent aussi être utilisées pour l’évaluation préliminaire
de l’exposition.
AVERTISSEMENT :
•L’émission de vibrations lors de l’usage réel de
l’outil électrique peut être différente de la ou des
valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usi-
née.
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles d’utili-
sation (en tenant compte de toutes les composan-
tes du cycle d’utilisation, comme par exemple le
moment de sa mise hors tension, lorsqu’il tourne à
vide et le moment de son déclenchement).
DÉCLARATION DE CONFORMITÉ CE
Pour les pays d’Europe uniquement
La déclaration de conformité CE est fournie en Annexe A
à ce mode d’emploi.

11
DEUTSCH (Originale Anleitungen)
Übersicht
1 Einschaltarretierung
2 Ein-Aus-Schalter
3 Drehzahl-Stellrad
4 Nuten
5 Zusatzhandgriff
6Bohrung
7 Schraubendreher
8 Schleifpapier
9 Sechskantstiftschlüssel
10 Schraube
11 Schleifteller
12 Absaugstutzen
13 Staubsack
14 Entriegelungsknopf
15 Haken
16 Führungsnut
17 Vordere Kartonplatte
18 Vorderseite des
Papierstaubsacks
19 Klauen
20 Oberkante
21 Aussparung
22 Führung
23 Polierschwamm
24 Filzscheibe
25 Polierhaube
TECHNISCHE DATEN
Modell BO6030
Schleifteller ........................................................ 150 mm
Schleifpapierdurchmesser ..................................150 mm
Leerlaufdrehzahl (min–1) .........................4 000 – 10 000
Hubzahl (min–1)........................................8 000 – 20 000
Gesamtlänge ......................................................309 mm
Nettogewicht .......................................................... 2,4 kg
Sicherheitsklasse........................................................ /II
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2014
ENE052-1
Vorgesehene Verwendung
Das Werkzeug ist für das Schleifen großer Flächen aus
Holz, Kunststoff und Metall sowie lackierter Flächen vor-
gesehen.
ENF002-2
Netzanschluss
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
doppelt schutzisoliert und kann daher auch an Steckdo-
sen ohne Erdanschluss betrieben werden.
GEA010-2
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit diesem Elektrow-
erkzeug gelieferten Sicherheitswarnungen,
Anweisungen, Abbildungen und technischen Daten
durch. Eine Missachtung der unten aufgeführten
Anweisungen kann zu einem elektrischen Schlag, Brand
und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
Der Ausdruck “Elektrowerkzeug” in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
GEB021-4
SICHERHEITSWARNUNGEN FÜR SCHLEIFER
1. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
2. Halten Sie die Maschine mit festem Griff.
3. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur im hand-
geführten Einsatz.
4. Diese Maschine ist nicht wasserdicht. Benetzen
Sie daher die Bearbeitungsfläche nicht mit Was-
ser.
5. Sorgen Sie für ausreichende Belüftung des
Arbeitsplatzes beim Schleifen.
6. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
7. Der Gebrauch dieses Werkzeugs zum Schleifen
bestimmter Produkte, Lacke und Holz kann den
Benutzer Staub aussetzen, der gefährliche Sub-
stanzen enthält. Verwenden Sie einen geeigne-
ten Atemschutz.
8. Vergewissern Sie sich vor dem Gebrauch, dass
der Schleifteller keine Risse oder Brüche auf-
weist. Risse oder Brüche können Verletzungen
verursachen.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1)
VORSICHT:
• Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der Elektronikschalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
Die Drehzahl erhöht sich durch verstärkte Druckaus-
übung auf den Elektronikschalter.
Zum Ausschalten lassen Sie den Schalter los.
Für Dauerbetrieb drücken Sie den Elektronikschalter und
gleichzeitig die Schalterarretierung.
Zum Ausschalten des Dauerbetriebs den Elektronik-
schalter drücken und wieder loslassen.

12
Drehzahl-Stellrad (Abb. 2)
Die Drehzahl kann durch Drehen des Drehzahl-Stellrads
auf eine der Stufen von 1 bis 5 verstellt werden.
Durch Drehen des Stellrads in Richtung der Stufe 5 wird
die Drehzahl erhöht. Durch Drehen des Stellrads in Rich-
tung der Stufe 1 wird die Drehzahl verringert.
Die ungefähren Drehzahlen für die einzelnen Stellrad-
Positionen sind aus der nachstehenden Tabelle ersicht-
lich.
003734
Bereich A: Für Polieren
Bereich B: Für Feinschleifen
Bereich C: Für normales Schleifen
HINWEIS:
• Die obige Abbildung zeigt die Werte für Standard-
Anwendungen. Die tatsächlichen Werte können je
nach den Bedingungen unterschiedlich sein.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Zusatzhandgriff (Abb. 3)
Bringen Sie den Zusatzhandgriff so an der Maschine an,
dass die Zapfen in die Passnuten an der Vorderseite der
Maschine einrasten. Befestigen Sie den Zusatzhandgriff
mit der beiliegenden Schraube.
Befestigung oder Entfernen des Schleifpapiers
(Abb. 4)
VORSICHT:
• Nur Schleifscheiben mit Klettverschluss verwenden.
Niemals druckempfindliches Schleifpapier verwenden.
Zur Befestigung des Schleifpapiers jeglichen Schmutz
oder Fremdkörper vom Schleifteller entfernen. Das
Schleifpapier mittels Klettverschluss auf dem Schleifteller
befestigen. Achten Sie auf Deckungsgleichheit von
Schleifteller und -papier.
Um die Schleifscheibe vom Schleifteller abzunehmen,
ziehen Sie sie einfach am Rand hoch.
Schleiftellerwechsel (Abb. 5)
Ein umfassendes Angebot an optionalen Schleiftellern ist
von Makita erhältlich. Die Schraube mit einem Inbus-
schlüssel durch Linksdrehen von der Mitte der Basis ent-
fernen. Nach dem Austauschen des Schleiftellers die
Schraube im Uhrzeigersinn festziehen.
Montage des Staubsacks (Abb. 6)
Montieren Sie den Staubsack so an der Maschine, dass
der Pfeil mit der Aufschrift “UP” am Absaugstutzen nach
oben zeigt.
Entleeren des Staubsacks (Abb. 7 u. 8)
Wenn der Staubsack etwa zur Hälfte gefüllt ist, die
Maschine ausschalten und vom Netz trennen. Halten Sie
die Maschine und ziehen Sie den Staubsack vom
Absaugstutzen ab, während Sie den Entriegelungsknopf
drücken gezeigt.
Nach dem Entleeren des Staubsacks den Staubsackrah-
men mit der rechteckigen Aussparung in den Haken des
Absaugstutzens einhängen, und den Staubsackrahmen
hochdrücken, bis er hörbar einrastet. (Abb. 9)
Montieren des Papierstaubsacks
(Sonderzubehör)
Den Papierstaubsack so am Papierstaubsackhalter
anbringen, dass seine Vorderseite nach oben zeigt. Die
vordere Kartonplatte des Papierstaubsacks in die Füh-
rungsnut des Papierstaubsackhalters einführen.
(Abb. 10)
Dann die Oberkante der vorderen Kartonplatte in Pfeil-
richtung drücken, bis sie in die Klauen einrastet.
(Abb. 11)
Die Aussparung des Papierstaubsacks auf die Führung
des Papierstaubsackhalters schieben. Dann den Papier-
staubsackhaltersatz an der Maschine anbringen.
(Abb. 12 u. 13)
BETRIEB
Schleifbetrieb (Abb. 14)
VORSICHT:
• Schalten Sie die Maschine niemals ein, wenn sie mit
dem Werkstück in Berührung ist, weil sonst Verlet-
zungsgefahr für die Bedienungsperson besteht.
• Benutzen Sie die Maschine niemals ohne Schleif-
scheibe. Der Schleifteller könnte sonst schwer beschä-
digt werden.
• Niemals gewaltsam auf die Maschine drücken. Über-
mäßiger Druck kann die Schleifleistung verschlechtern,
die Schleifscheibe beschädigen oder die Lebensdauer
der Maschine verkürzen.
Halten Sie die Maschine mit festem Griff. Schalten Sie
die Maschine ein und warten Sie, bis sie ihre volle Dreh-
zahl erreicht. Setzen Sie dann die Maschine sachte auf
die Werkstück-Oberfläche. Halten Sie den Schleifteller
flach gegen das Werkstück, und üben Sie leichten Druck
auf die Maschine aus.
Polierbetrieb
VORSICHT:
• Benutzen Sie nur Original-Polierschwämme, Filzschei-
ben oder Polierhauben (Sonderzubehör) von Makita.
• Betreiben Sie die Maschine nur mit niedriger Drehzahl,
um unzulässige Erwärmung der Bearbeitungsoberflä-
che zu vermeiden.
• Unterlassen Sie jegliche Gewaltanwendung. Übermä-
ßiger Druck bewirkt nicht nur eine Herabsetzung der
Polierleistung, sondern verursacht auch eine Überla-
stung des Motors, was zu einer Funktionsstörung der
Maschine führen kann.
Umdrehungen pro Minute
Stellrad-Position
4000
10000
A
B
C
12345

13
1. Auftragen von Wachs (Abb. 15)
Verwenden Sie das gesonderte Schaumstoffkissen.
Tragen Sie Wachs auf das Schaumstoffkissen oder
die Bearbeitungsfläche auf. Benutzen Sie das Werk-
zeug, um das Wachs zu verteilen.
HINWEIS:
Führen Sie zuerst an einer unwesentliche Stelle
eine Arbeitsprobe durch, um sicherzugehen, dass
die bearbeitete Fläche nicht verkratzt wird oder eine
ungleichmäßig gewachste Bearbeitungsfläche ent-
steht.
2. Entfernen von Wachs (Abb. 16)
Verwenden Sie das gesonderte Filzkissen. Lassen
Sie das Werkzeug mit niedriger Drehzahl laufen, um
das Wachs zu entfernen.
3. Polieren (Abb. 17)
Verwenden Sie das gesonderte Polierkissen. Betrei-
ben Sie das Werkzeug mit niedriger Drehzahl, und
setzen Sie das Polierkissen sachte auf die Bearbei-
tungsfläche auf.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienstzentrum.
• Schleifpapier mit Klettverschluss (gelocht)
• Schaumstoffkissen mit Klettverschluss
• Filzkissen mit Klettverschluss
• Polierkissen mit Klettverschluss
• Schleiftuch
• Papier-Staubsack
• Papier-Staubsackhalter
• Schleifteller 150
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör
im Werkzeugsatz enthalten sein. Sie können von Land
zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN62841:
Schalldruckpegel (LpA): 77 dB (A)
Ungewissheit (K): 3 dB (A)
Der Lärmpegel kann während des Betriebs 80 dB (A)
überschreiten.
ENG907-1
HINWEIS:
• Der (Die) angegebene(n) Schallemissionswert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich zwi-
schen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann
(können) auch für eine Vorbewertung des Gefähr-
dungsgrads verwendet werden.
WARNUNG:
•Einen Gehörschutz tragen.
•Die Schallemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Wert(en) abweichen.
•Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen Benut-
zungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten des Werkzeugs zusätzlich zur
Betriebszeit).
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN62841:
Arbeitsmodus: Schleifen von Metallplatten
Vibrationsemission (ah): 4,0 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-2
HINWEIS:
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich zwi-
schen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
kann (können) auch für eine Vorbewertung des Gefähr-
dungsgrads verwendet werden.
WARNUNG:
•Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Emissionswert(en) abwei-
chen.
•Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen Benut-
zungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten des Werkzeugs zusätzlich zur
Betriebszeit).
EG-KONFORMITÄTSERKLÄRUNG
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.

14
ITALIANO (Istruzioni originali)
Visione generale
1 Bottone di bloccaggio
2 Grilletto interruttore
3 Pomello di regolazione
velocità
4 Tacche
5 Impugnatura anteriore
6 Foro impugnatura anteriore
7 Cacciavite
8 Disco abrasivo
9 Chiave esagonale
10 Vite
11 Tampone
12 Bocchettone polvere
13 Sachetto polvere
14 Pulsante
15 Gancio
16 Scanalatura
17 Cartoncino di fissaggio parte
anteriore
18 Lato anteriore sacchetto di
carta polvere
19 Denti
20 Parte superiore
21 Tacca
22 Guida
23 Tampone di spugna
24 Tampone di feltro
25 Tampone di lana
DATI TECNICI
Modello BO6030
Diametro tampone .............................................. 150 mm
Diametro disco abrasivo ..................................... 150 mm
Giri/min. (min–1) ...................................... 4.000 – 10.000
Velocità corsa sabbiatura (min–1) ............ 8.000 – 20.000
Lunghezza totale ................................................ 309 mm
Peso netto ............................................................. 2,4 kg
Classe di sicurezza .................................................... /II
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di
destinazione del modello.
• Peso in base alla procedura EPTA 01/2014
ENE052-1
Utilizzo specifico dell’utensile
Questo utensile serve alla smerigliatura di grandi super-
fici di legno, plastica e metallo, come pure quelle verni-
ciate.
ENF002-2
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento, per cui può
essere usato con le prese di corrente sprovviste della
messa a terra.
GEA010-2
Avvertenze generali relative alla sicurezza
dell’utensile elettrico
AVVERTIMENTO: Leggere tutte le avvertenze di
sicurezza, le istruzioni, le illustrazioni e i dati tecnici
forniti con il presente utensile elettrico. La mancata
osservanza di tutte le istruzioni elencate di seguito
potrebbe risultare in scosse elettriche, incendi e/o gravi
lesioni personali.
Conservare tutte le avvertenze e le istruzioni come
riferimento futuro.
Il termine “utensile elettrico” nelle avvertenze si riferisce
sia all’utensile elettrico (cablato) nel funzionamento ali-
mentato da rete elettrica che all’utensile elettrico (a bat-
teria) nel funzionamento alimentato a batteria.
GEB021-4
AVVERTIMENTI PER LA SICUREZZA DELLA
LEVIGATRICE
1. Usare sempre occhiali di sicurezza o occhialoni.
I normali occhiali o gli occhiali da sole NON
sono occhiali di sicurezza.
2. Tenere saldamente l’utensile.
3. Non posare l’utensile mentre gira. Farlo funzio-
nare soltanto tenendolo in mano.
4. Questo utensile non è a prova d’acqua, per cui
non usare acqua sulla superficie del pezzo.
5. Ventilare adeguatamente l’area di lavoro durante
le operazioni di smerigliatura.
6. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione
per evitarne l’inalazione o il contatto con la pelle.
Osservare i dati per la sicurezza forniti dal pro-
duttore del materiale.
7. L’utilizzo di questo utensile per smerigliare
alcuni prodotti, vernici e legni potrebbe esporre
l’utente a polvere contenente sostanze perico-
lose. Usare le appropriate protezioni delle vie
respiratorie.
8. Accertarsi che sul tampone non ci siano crepe e
che non sia rotto prima di usarlo. Un tampone
con crepe o rotto potrebbe causare infortuni.
CONSERVATE QUESTE ISTRUZIONI.
AVVERTIMENTO:
NON lasciare che comodità o la familiarità d’utilizzo
con il prodotto (acquisita con l’uso ripetuto) sostitui-
sca la stretta osservanza delle norme di sicurezza.
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolarlo o di control-
lare il suo funzionamento.
Funzionamento dell’interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente,
accertarsi sempre che l’interruttore a grilletto funzioni
correttamente e torni sulla posizione “OFF” quando
viene rilasciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore a grilletto.
Rilasciare l’interruttore a grilletto per arrestare l’utensile.
Per il funzionamento continuo, schiacciare l’interruttore a
grilletto e spingere dentro il bottone di bloccaggio.
Per arrestare l’utensile dalla posizione di bloccaggio,
schiacciare completamente l’interruttore a grilletto e rila-
sciarlo.

15
Pomello di regolazione velocità (Fig. 2)
La velocità di rotazione può essere cambiata girando la
ghiera di regolazione della velocità su un dato numero di
regolazione da 1 a 5.
Le velocità più alte si ottengono girando la leva nella dire-
zione del numero 5. Le velocità più basse si ottengono
girando la leva nella direzione del numero 1.
Per il rapporto tra i numeri delle regolazioni della ghiera e
la velocità approssimativa di rotazione, riferirsi alla
tabella sotto.
003734
Campo A: Per la lucidatura
Campo B: Per la smerigliatura di finitura
Campo C: Per la normale smerigliatura
NOTA:
• La figura sopra mostra le applicazioni standard. Esse
potrebbero differire in alcuni casi.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento su
di esso.
Impugnatura anteriore (Fig. 3)
Installare l’impugnatura anteriore in modo che le sue
sporgenze entrino nelle tacche corrispondenti sul davanti
dell’utensile. Fissare l’impugnatura anteriore usando un
cacciavite per stringere la vite attraverso il foro dell’impu-
gnatura.
Installazione o rimozione del disco abrasivo
(Fig. 4)
ATTENZIONE:
• Usare sempre dischi abrasivi con sistema di adesione
a contatto. Mai usare dischi abrasivi sensibili a pres-
sione.
Per installare il disco abrasivo, togliere prima ogni traccia
di sporco ed ogni sostanza estranea dal tampone. Attac-
care poi il disco abrasivo al tampone usando il sistema di
adesione a contatto del disco abrasivo e del tampone.
Allineare i fori del disco abrasivo con quelli del tampone.
Per rimuovere il disco dal tampone, tirarlo semplice-
mente su dal suo bordo.
Cambiamento del tampone (Fig. 5)
Makita offre un’ampia gamma di platorelli opzionali.
Rimuovere la vite in senso antiorario dal centro della
base usando una chiave esagonale. Dopo aver cambiato
il platorello, stringere saldamente la vite in senso orario.
Installazione del sacchetto della polvere (Fig. 6)
Installare il sacchetto della polvere sull’utensile in modo
che la freccia con l’indicazione “UP” sul bocchettone
della polvere sia rivolta in alto.
Svuotamento del sacchetto polvere (Fig. 7 e 8)
Quando il sacchetto della polvere è mezzo pieno, spe-
gnere e staccare il cavo di alimentazione dell’utensile
dalla presa di corrente. Tenere l’utensile e togliere il sac-
chetto della polvere dal bocchettone schiacciando il pul-
sante.
Dopo aver vuotato il sacchetto della polvere, inserire il
gancio del bocchettone nel foro rettangolare su un lato
del telaio del sacchettto e spingere su il telaio finché non
scatta in posizione sul pulsante. (Fig. 9)
Installazione del sacchetto polvere di carta
(accessorio opzionale)
Mettere il sacchetto polvere di carta sul supporto sac-
chetto polvere di carta con la sua parte anteriore rivolta
in alto. Inserire il cartoncino di fissaggio parte anteriore
del sacchetto polvere di carta nella scanalatura del sup-
porto sacchetto polvere di carta. (Fig. 10)
Premere poi la parte superiore del cartoncino di fissag-
gio parte anteriore nella direzione della freccia per
agganciarla ai denti. (Fig. 11)
Inserire la tacca del sacchetto polvere di carta nella
guida del supporto sacchetto polvere di carta. Installare
poi il gruppo del supporto sacchetto polvere di carta
sull’utensile. (Fig. 12 e 13)
OPERAZIONI
Operazione di smerigliatura (Fig. 14)
ATTENZIONE:
• L’utensile non deve mai essere acceso quando fa con-
tatto con il pezzo, perché altrimenti potrebbe causare
un incidente all’operatore.
• L’utensile non deve mai essere fatto funzionare senza il
disco abrasivo. Si potrebbe danneggiare seriamente il
tampone.
• Non forzare mai l’utensile. Una pressione eccessiva
potrebbe ridurre l’efficienza di smerigliatura, danneg-
giare il disco abrasivo o accorciare la vita di servizio
dell’utensile.
Tenere saldamente l’utensile. Accendere l’utensile e
aspettare finché raggiunge la sua velocità massima.
Appoggiare poi delicatamente l’utensile sulla superficie
del pezzo. Mantenere il tampone a raso sul pezzo e
applicare una leggera pressione sull’utensile.
Operazione di lucidatura
ATTENZIONE:
• Usare soltanto temponi di spugna, tamponi di feltro o
tamponi di lana Makita genuini (accessori opzionali).
• Far funzionare sempre l’utensile a bassa velocità per
evitare di danneggiare/bruciare le superfici su cui si
lavora.
• Mai forzare l’utensile. La pressione eccessiva potrebbe
ridurre l’efficienza di lucidatura e causare il sovracca-
rico del motore, con conseguente malfunzionamento
dell’utensile.
1. Applicazione della cera (Fig. 15)
Usare un tampone di spugna opzionale. Stendere la
cera sul tampone di spugna o sulla superficie da
lavorare. Far girare l’utensile per stendere uniforme-
mente la cera.
4000
10000
A
B
C
12345
Giri/min.
Regolazione del pomello

16
NOTA:
Incerare per prima cosa una parte non importante
della superficie da lavorare, per evitare di graffiare la
superficie o di stendere la cera in modo non uni-
forme.
2. Rimozione della cera (Fig. 16)
Usare un tampone di feltro opzionale. Rimuovere la
cera usando l’utensile.
3. Lucidatura (Fig. 17)
Usare un tampone di lana opzionale. Avviare l’uten-
sile e applicare delicatamente il tampone di lana alla
superficie da lavorare.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di qualsiasi intervento di
ispezione o di manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre
sostanze simili. Potrebbero causare scolorimenti,
deformazioni o crepe.
Per preservare la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni, l’ispezione e la sostituzione della
spazzola di carbone o qualsiasi altra manutenzione e
regolazione devono essere eseguite da un centro di assi-
stenza Makita autorizzato usando sempre ricambi
Makita.
ACCESSORI OPZIONALI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per maggiori dettagli e l’assistenza, rivolgersi al centro
assistenza Makita locale.
• Disco abrasivo con tipo di adesione a contatto
(con fori perforati)
• Tampone di spugna con tipo di adesione a contatto
• Tampone di feltro con tipo di adesione a contatto
• Tampone di lana con tipo di adesione a contatto
• Panno di smerigliatura
• Sacchetto di carta della polvere
• Supporto sacchetto polvere di carta
• Tampone 150
NOTA:
• Alcuni articoli nella lista potrebbero essere inclusi
nell’imballo dell’utensile come accessori standard. Essi
potrebbero differire da Paese a Paese.
ENG905-1
Rumore
Il tipico livello di rumore pesato A determinato secondo
EN62841:
Livello pressione sonora (LpA): 77 dB (A)
Incertezza (K): 3 dB (A)
Il livello di rumore durante il lavoro potrebbe superare gli
80 dB (A).
ENG907-1
NOTA:
• Il valore o i valori dichiarati delle emissioni di rumori
sono stati misurati in conformità a un metodo standard
di verifica, e possono essere utilizzati per confrontare
un utensile con un altro.
• Il valore o i valori dichiarati delle emissioni di rumori
possono venire utilizzati anche per una valutazione
preliminare dell’esposizione.
AVVERTIMENTO:
•Indossare protezioni per le orecchie.
•L’emissione di rumori durante l’utilizzo effettivo
dell’utensile elettrico può variare rispetto al valore
o ai valori dichiarati, a seconda dei modi in cui
viene utilizzato l’utensile e specialmente a seconda
di che tipo di pezzo venga lavorato.
•Accertarsi di identificare misure di sicurezza per la
protezione dell’operatore che siano basate su una
stima dell’esposizione nelle condizioni effettive di
utilizzo (tenendo conto di tutte le parti del ciclo
operativo, ad esempio del numero di spegnimenti
dell’utensile e di quando giri a vuoto, oltre al tempo
di attivazione).
ENG900-1
Vibrazione
Il valore totale di vibrazione (somma vettore triassiale)
determinato secondo EN62841:
Modalità operativa: smerigliatura di piastre metalli-
che
Emissione di vibrazione (ah): 4,0 m/s2
Incertezza (K): 1,5 m/s2
ENG901-2
NOTA:
• Il valore o i valori complessivi delle vibrazioni dichiarati
sono stati misurati in conformità a un metodo standard
di verifica, e possono essere utilizzati per confrontare
un utensile con un altro.
• Il valore o i valori complessivi delle vibrazioni dichiarati
possono venire utilizzati anche per una valutazione
preliminare dell’esposizione.
AVVERTIMENTO:
•L’emissione delle vibrazioni durante l’utilizzo effet-
tivo dell’utensile elettrico può variare rispetto al
valore o ai valori dichiarati, a seconda dei modi in
cui viene utilizzato l’utensile, specialmente a
seconda di che tipo di pezzo venga lavorato.
•Accertarsi di identificare misure di sicurezza per la
protezione dell’operatore che siano basate su una
stima dell’esposizione nelle condizioni effettive di
utilizzo (tenendo conto di tutte le parti del ciclo
operativo, ad esempio del numero di spegnimenti
dell’utensile e di quando giri a vuoto, oltre al tempo
di attivazione).
DICHIARAZIONE DI CONFORMITÀ CE
Solo per i paesi europei
La dichiarazione di conformità CE è inclusa come
Allegato A al presente manuale di istruzioni.

17
NEDERLANDS (Originele instructies)
Verklaring van algemene gegevens
1 Vergrendelknop
2 Trekschakelaar
3 Snelheidsregelknop
4 Inkepingen
5 Voorhandgreep
6 Gat in voorhandgreep
7 Schroevendraaier
8 Schuurschijf
9 Zeskantsleutel
10 Schroef
11 Steunschijf
12 Stofuitlaat
13 Stofzak
14 Drukknop
15 Haak
16 Groef
17 Bevestigingskarton
18 Bovenzijde van papieren
stofzak
19 Klauwen
20 Bovenste gedeelte
21 Insnijding
22 Geleider
23 Schuimrubber polijstschijf
24 Vilten polijstschijf
25 Wollen polijstschijf
TECHNISCHE GEGEVENS
Model BO6030
Diameter steunschijf ...........................................150 mm
Diameter schuurschijf .........................................150 mm
Omwentelingen per minuut (min–1) ..........4 000 – 10 000
Slagsnelheid voor schuren (min–1) ..........8 000 – 20 000
Totale lengte .......................................................309 mm
Netto gewicht ......................................................... 2,4 kg
Veiligheidsklasse ........................................................ /II
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• De technische gegevens kunnen van land tot land ver-
schillen.
• Gewicht volgens de EPTA-procedure 01/2014
ENE052-1
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het schuren van grote
oppervlakken van hout-, kunststof- en metaalmaterialen,
en ook geschilderde oppervlakken.
ENF002-2
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op
een stroombron van hetzelfde voltage als aangegeven op
de naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. Het gereedschap is dubbel-geïsoleerd
en kan derhalve ook op een niet-geaard stopcontact wor-
den aangesloten.
GEA010-2
Algemene veiligheidswaarschuwingen voor
elektrisch gereedschap
WAARSCHUWING: Lees alle veiligheidswaars-
chuwingen, aanwijzingen, afbeeldingen en tech-
nische gegevens behorend bij dit elektrische
gereedschap aandachtig door. Als u niet alle
onderstaande aanwijzingen naleeft, kan dat resulteren in
brand, elektrische schokken en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies om in de
toekomst te kunnen raadplegen.
De term “elektrisch gereedschap” in de veiligheidsvoor-
schriften duidt op gereedschappen die op stroom van het
lichtnet werken (met snoer) of gereedschappen met een
accu (snoerloos).
GEB021-4
VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK
VOOR VLAKSCHUURMACHINES
1. Draag altijd een veiligheidsbril. Een gewone bril
of een zonnebril is GEEN veiligheidsbril.
2. Houd het gereedschap stevig vast.
3. Schakel het gereedschap altijd uit als u weg
moet. Schakel het gereedschap alleen in wan-
neer u het vasthoudt.
4. Dit gereedschap is niet waterdicht. Besprenkel
derhalve het oppervlak van het werkstuk niet
met water.
5. Zorg dat uw werkplaats goed geventileerd is
wanneer u gaat schuren.
6. Sommige materialen bevatten chemische stoffen
die giftig kunnen zijn. Neem de nodige voor-
zorgsmaatregelen tegen inademing van stof en
contact met de huid. Volg de veiligheidsinstruc-
ties van de leverancier van het materiaal op.
7. Als dit gereedschap wordt gebruikt voor het
schuren van bepaalde producten, verflagen en
hout, kan de gebruiker worden blootgesteld aan
stof waarin gevaarlijke bestanddelen zitten.
Gebruik geschikte ademhalingbeschermingsap-
paratuur.
8. Controleer voor het gebruik of de schuurschijf
niet gescheurd of gebroken is. Een gescheurde
of gebroken schijf kan persoonlijk letsel vero-
orzaken.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
Laat u NIET misleiden door een vals gevoel van com-
fort en bekendheid met het gereedschap (na veelvul-
dig gebruik) en neem alle veiligheidsvoorschriften
van het betreffende gereedschap altijd strikt in acht.
VERKEERD GEBRUIK of het niet naleven van de vei-
ligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en zijn
stekker uit het stopcontact is verwijderd voordat u func-
ties op het gereedschap afstelt of controleert.

18
Werking van de aan/uit-schakelaar (Fig. 1)
LET OP:
• Alvorens de machine op een stopcontact aan te sluiten,
moet u altijd controleren of de trekschakelaar juist
werkt en bij het loslaten naar de “OFF” positie terug-
keert.
Om de machine te starten, drukt u gewoon de trekscha-
kelaar in.
Om de machine uit te schakelen, de trekschakelaar losla-
ten.
Voor continuë werking, drukt u de trekschakelaar in en
dan drukt u de vergrendelknop in.
Om de machine vanuit deze vergrendelde stand te stop-
pen, de trekschakelaar volledig indrukken en deze dan
loslaten.
Snelheidsregelknop (Fig. 2)
U kunt de draaisnelheid veranderen door de toerentalre-
gelknop te draaien en in te stellen op een cijfer van 1
tot 5.
De snelheid verhoogt wanneer u de draaiknop in de rich-
ting van het cijfer 5 draait. De snelheid verlaagt wanneer
u deze in de richting van het cijfer 1 draait.
Zie de onderstaande tabel voor de verhouding tussen de
cijfers op de draaiknop en de approximatieve draaisnel-
heid.
003734
A bereik: Voor polijsten
B bereik: Voor afwerken (fijnschuren)
C bereik: Voor normaal schuren
OPMERKING:
• De grafiek hierboven toont de snelheidsbereiken voor
standaard werkzaamheden. Deze kunnen echter ver-
schillen afhankelijk van de condities.
INEENZETTEN
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en zijn
stekker uit het stopcontact is verwijderd alvorens enig
werk aan het gereedschap uit te voeren.
Voorhandgreep (Fig. 3)
Monteer de voorhandgreep op het gereedschap door de
uitsteeksels op de voorhandgreep in de overeenkomstige
inkepingen op de voorkant van het gereedschap te pas-
sen. Zet de voorhandgreep vast door de schroef door de
opening in de voorhandgreep met een schroevendraaier
vast te draaien.
Installeren of verwijderen van de schuurschijf
(Fig. 4)
LET OP:
• Gebruik altijd schuurschijven van het klittenband-type.
Gebruik nooit drukgevoelige schuurschijven.
Voor het installeren van de schuurschijf dient u eerst alle
vuil en stof van de steunschijf te verwijderen. Bevestig
vervolgens de schuurschijf op de steunschijf door middel
van het klittenband op de schuurschijf en steunschijf.
Zorg ervoor dat de gaten in de schuurschijf overeenko-
men met de gaten in de steunschijf.
Om de schuurschijf van de steunschijf af te halen, trekt u
deze aan de rand omhoog.
Verwisselen van de steunschijf (Fig. 5)
Makita heeft een uitgebreid assortiment optionele rug-
schijven. Draai de schroef in het midden van de zool
linksom los met behulp van een inbussleutel. Nadat de
rugschijf is vervangen, draait u de schroef rechtsom ste-
vig vast.
Installeren van de stofzak (Fig. 6)
Installeer de stofzak op het gereedschap zodat het pijltje
met de “UP” indicatie op de stofuitlaat naar boven wijst.
De stofzak legen (Fig. 7 en 8)
Schakel het gereedschap uit en trek de stekker uit het
stopcontact wanneer de stofzak ongeveer halfvol is.
Houd het gereedschap en verwijder de stofzak van de
stofuitlaat door de drukknop in te drukken.
Nadat de stofzak is leeggemaakt, steekt u de haak op de
stofuitlaat in het rechthoekig gat aan een van de zijden
van het stofzakfreem en dan duwt u het stofzakfreem
omhoog tot het in de drukknop vast komt te zitten.
(Fig. 9)
Een papieren stofzak aanbrengen (optioneel
accessoire)
Plaats de papieren stofzak op de papieren-stofzakhou-
der met de voorkant omhoog. Steek het bevestigingskar-
ton aan de voorkant van de papieren stofzak in de gleuf
van de papieren-stofzakhouder. (Fig. 10)
Duw vervolgens het bovenste deel van het bevestigings-
karton aan de voorkant van de papieren stofzak in de
richting van de pijl om dit aan de klauwen vast te haken.
(Fig. 11)
Steek inkepingen op de achterkant van de papieren stof-
zak in de geleider van de papieren-stofzakhouder.
Bevestig tenslotte de papieren-stofzakhouder aan het
gereedschap. (Fig. 12 en 13)
BEDIENING
Gebruik als schuurmachine (Fig. 14)
LET OP:
• Schakel het gereedschap nooit in terwijl deze het werk-
stuk raakt omdat hierdoor de gebruiker kan worden
verwond.
• Schakel het gereedschap nooit in zonder dat een
schuurschijf is aangebracht. Als u dit doet, kan de ste-
unschijf ernstig beschadigd raken.
• Dwing het gereedschap nooit. Door buitensporige druk
kan de efficiëntie van het schuren lager worden, de
schuurschijf beschadigd raken, en de levensduur van
het gereedschap verkort worden.
4000
10000
A
B
C
12345
Omwentelingen per minuut
Instelling van de regelknop

19
Houd het gereedschap stevig vast. Schakel het gereed-
schap in en wacht totdat het op volle snelheid draait.
Plaats daarna het gereedschap voorzichtig op het opper-
vlak van het werkstuk. Houd de rugschijf evenwijdig aan
het werkstuk en oefen lichte druk uit op het gereedschap.
Polijsten
LET OP:
• Gebruik uitsluitend een originele Makita sponsrubbe-
ren, vilten of wollen schijf (los verkrijgbare accessoi-
res).
• Gebruik het gereedschap altijd bij een lage snelheid
om beschadiging/verbranding van het werkstukopper-
vlak te voorkomen.
• Forceer nooit het gereedschap. Overmatige druk kan
leiden tot slechtere polijstprestaties, overbelasting van
de motor en eventueel defect van het gereedschap.
1. Was aanbrengen (Fig. 15)
Gebruik een los verkrijgbare sponsrubberen schijf.
Breng was aan op de sponsrubberen schijf of op het
werkoppervlak. Laat het gereedschap draaien om
de was glad te strijken.
OPMERKING:
Was eerst een onopvallend gedeelte van het werk-
stukoppervlak om er zeker van te zijn dat het
gereedschap geen krassen maakt in het oppervlak
en dat de was niet ongelijkmatig wordt uitgestreken.
2. Was verwijderen (Fig. 16)
Gebruik een los verkrijgbare vilten schijf. Laat het
gereedschap draaien om de was te verwijderen.
3. Polijsten (Fig. 17)
Gebruik een los verkrijgbare wollen schijf. Laat het
gereedschap draaien en breng de wollen schijf
zachtjes aan op het werkoppervlak.
ONDERHOUD
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
stekker uit het stopcontact is verwijderd alvorens inspec-
tie of onderhoud aan het gereedschap uit te voeren.
•
Gebruik nooit benzine, wasbenzine, thinner, alcohol en
dergelijke. Hierdoor het verkleuring, vervormingen en
barsten worden veroorzaakt.
Om de VEILIGHEID en BETROUWBAARHEID van het
gereedschap te handhaven, dienen alle reparaties,
inspectie en vervanging van de koolborstels, en alle
andere onderhoudswerkzaamheden of afstellingen te
worden uitgevoerd bij een erkend Makita servicecen-
trum, en altijd met gebruik van originele Makita vervan-
gingsonderdelen.
OPTIONELE ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing wordt beschreven. Het gebruik van
andere accessoires of hulpstukken kan gevaar voor
persoonlijke verwonding opleveren. Gebruik de acces-
soires of hulpstukken uitsluitend voor het gespecifi-
ceerde doel.
Wenst u meer informatie over deze accessoires, neem
dan contact op met het dichtstbijzijnde Makita service-
centrum.
• Klittenband-type schuurschijf (voorzien van gaten)
• Klittenband-type schuimrubber polijstschijf
• Klittenband-type vilten polijstschijf
• Klittenband-type wollen polijstschijf
• Schuurdoek
• Papieren stofzak
• Papieren stofzak houder
• Steunschijf 150
OPMERKING:
• Sommige van de onderdelen in deze lijst kunnen
bijgeleverd zijn als standaard-accessoires. Deze
accessoires kunnen per land verschillend zijn.
ENG905-1
Geluidsniveau
De typisch, A-gewogen geluidsniveaus vastgesteld vol-
gens EN62841:
Geluidsdrukniveau (LpA): 77 dB (A)
Onnauwkeurigheid (K): 3 dB (A)
Tijdens het werken kan het geluidsniveau 80 dB (A)
overschrijden.
ENG907-1
OPMERKING:
• De opgegeven geluidsemissiewaarde(n) is/zijn geme-
ten volgens een standaardtestmethode en kan/kunnen
worden gebruikt om dit gereedschap te vergelijken met
andere gereedschappen.
• De opgegeven geluidsemissiewaarde(n) kan/kunnen
ook worden gebruikt voor een beoordeling vooraf van
de blootstelling.
WAARSCHUWING:
•Draag gehoorbescherming.
•De geluidsemissie tijdens het gebruik van het elek-
trisch gereedschap in de praktijk kan verschillen
van de opgegeven waarde(n) afhankelijk van de
manier waarop het gereedschap wordt gebruikt,
met name van het soort werkstuk waarmee wordt
gewerkt.
•Zorg ervoor dat veiligheidsmaatregelen worden
getroffen ter bescherming van de gebruiker die zijn
gebaseerd op een schatting van de blootstelling
onder praktijkomstandigheden (rekening houdend
met alle fasen van de bedrijfscyclus, zoals de tijds-
duur gedurende welke het gereedschap is uitge-
schakeld en stationair draait, naast de
ingeschakelde tijdsduur).
ENG900-1
Trilling
De totaalwaarde van de trillingen (triaxiale vectorsom)
vastgesteld volgens EN62841:
Toepassing: schuren van metalen plaat
Trillingsemissie (ah): 4,0 m/s2
Onnauwkeurigheid (K): 1,5 m/s2
ENG901-2
OPMERKING:
• De totale trillingswaarde(n) is/zijn gemeten volgens een
standaardtestmethode en kan/kunnen worden gebruikt
om dit gereedschap te vergelijken met andere gereed-
schappen.
• De opgegeven totale trillingswaarde(n) kan/kunnen ook
worden gebruikt voor een beoordeling vooraf van de
blootstelling.

20
WAARSCHUWING:
•De trillingsemissie tijdens het gebruik van het elek-
trisch gereedschap in de praktijk kan verschillen
van de opgegeven waarde(n) afhankelijk van de
manier waarop het gereedschap wordt gebruikt,
met name van het soort werkstuk waarmee wordt
gewerkt.
•Zorg ervoor dat veiligheidsmaatregelen worden
getroffen ter bescherming van de gebruiker die zijn
gebaseerd op een schatting van de blootstelling
onder praktijkomstandigheden (rekening houdend
met alle fasen van de bedrijfscyclus, zoals de tijds-
duur gedurende welke het gereedschap is uitge-
schakeld en stationair draait, naast de
ingeschakelde tijdsduur).
EG-VERKLARING VAN CONFORMITEIT
Alleen voor Europese landen
De EG-verklaring van conformiteit is bijgesloten als
Aanhangsel A bij deze gebruiksaanwijzing.
