3ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model 9910 9911
Belt size 76 mm x 457 mm
Belt speed 270 m/min 75 - 270 m/min
Overall length 262 mm
Net weight 2.7 kg
Safety class /II
• Due to our continuing program of research and development, the specications herein are subject to change without notice.
• Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2014
Intended use
The tool is intended for the sanding of large surface of wood,
plastic and metal materials as well as painted surfaces.
Power supply
The tool should be connected only to a power supply of the same
voltage as indicated on the nameplate, and can only be operated
on single-phase AC supply. They are double-insulated and can,
therefore, also be used from sockets without earth wire.
Noise
The typicalA-weighted noise level determined accord-
ing to EN62841-2-4:
Sound pressure level (LpA) : 83 dB (A)
Sound power level (LWA) : 94 dB (A)
Uncertainty (K) : 3 dB (A)
NOTE: The declared noise emission value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared noise emission value(s) may also
be used in a preliminary assessment of exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the tool is
used especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched off and when
it is running idle in addition to the trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-4:
Work mode : sanding metal plate
Vibration emission (ah) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during actual
use of the power tool can differ from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched off and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included asAnnexA
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, re and/or serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
BELT SANDER SAFETY WARNINGS
1. Hold the power tool by insulated gripping
surfaces, because the sanding surface may
contact its own cord. Cutting a "live" wire may
make exposed metal parts of the power tool "live"
and could give the operator an electric shock.
2. Ventilate your work area adequately when you
perform sanding operations.
3.
Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
4. Always use the correct dust mask/respirator
for the material and application you are work-
ing with.

4ENGLISH
5.
Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
6. Hold the tool rmly with both hands.
7. Make sure the belt is not contacting the work-
piece before the switch is turned on.
8. Keep hands away from rotating parts.
9. Do not leave the tool running. Operate the tool
only when hand-held.
10. This tool has not been waterproofed, so do not
use water on the workpiece surface.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action
► Fig.1: 1. Lock button 2. Switch trigger
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, and then release it.
Speed adjusting dial
For 9911 only
► Fig.2: 1. Speed adjusting dial
The belt speed can be innitely adjusted between 75 m
and 270 m per minute by turning the speed adjusting
dial to a given number setting from 1 to 6. Higher speed
is obtained when the dial is turned in the direction of
number 6; lower speed is obtained when it is turned in
the direction of number 1.
Select the proper speed for the workpiece to be sanded.
CAUTION:
• If the tool is operated continuously at low
speeds for a long time, the motor will get over-
loaded, resulting in tool malfunction.
•
The speed adjusting dial can be turned only as far
as 6 and back to 1. Do not force it past 6 or 1, or
the speed adjusting function may no longer work.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing or removing abrasive belt
► Fig.3: 1. Lever
Pull the lever all the way out and install the belt over the
rollers, and then return the lever to the original position.
CAUTION:
• When installing the belt, make sure that the
direction of the arrow on the back of the belt
corresponds to the one on the tool itself.
► Fig.4

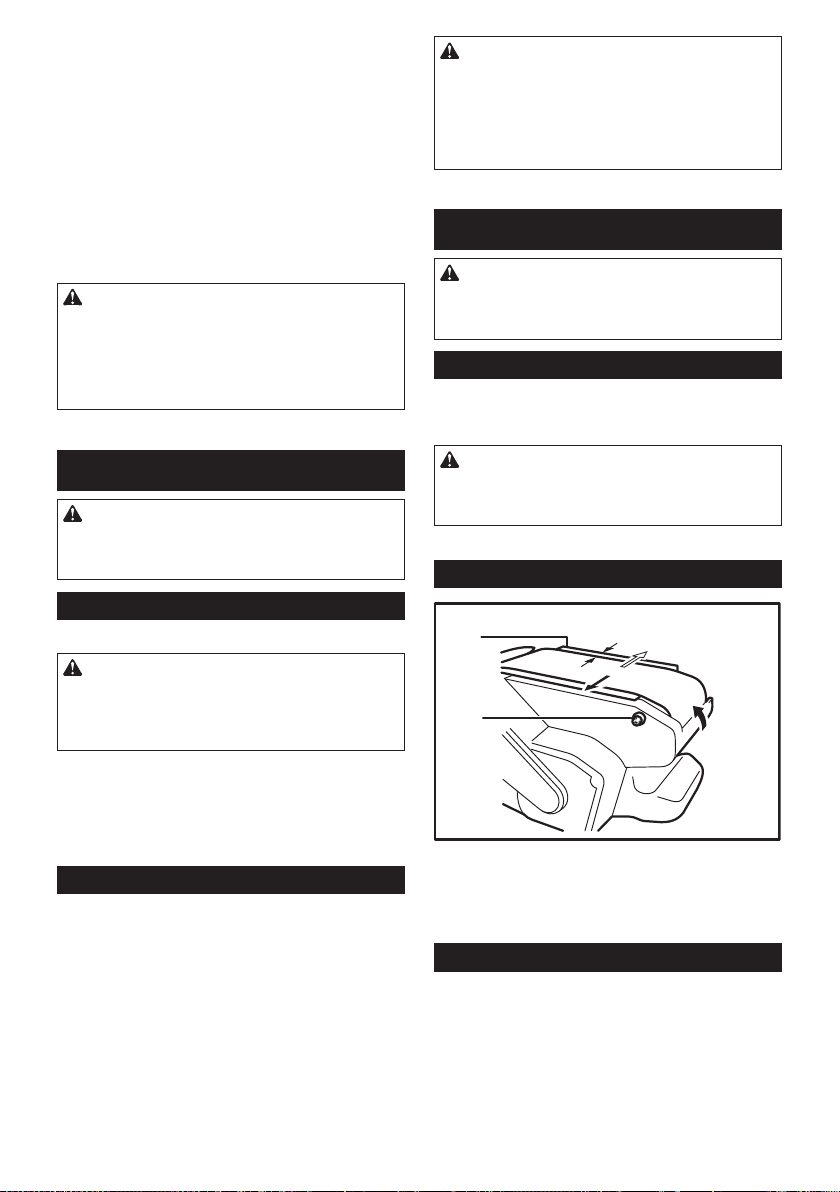

Adjusting belt tracking
more than 8mm
1
2
1. Steel plate 2. Adjusting screw
Switch on the tool and make sure that the belt is aligned
properly. If the edge of the belt extends beyond the
edge of the steel plate or the edge of the belt retracts
more than 8 mm away from the edge of the steel plate,
use the adjusting screw to adjust the belt tracking.
Dust bag
► Fig.5: 1. Dust spout 2. Dust bag
Attach the dust bag onto the dust spout. The dust spout is tapered.
When attaching the dust bag, push it onto the dust spout rmly as
far as it will go to prevent it from coming off during operation.
When the dust bag is about half full, remove the dust bag
from the tool and pull the fastener out. Empty the dust bag of
its contents, tapping it lightly so as to remove particles adher-
ing to the insides which might hamper further collection.

5ENGLISH
NOTE:
• If you connect a Makita vacuum cleaner to this
tool, more efcient and cleaner operations can
be performed.
Connecting to Makita vacuum
cleaner
► Fig.6: 1. Optional hose 28 mm in inner diameter
2. Hose of vacuum cleaner 3. Vacuum
cleaner
Cleaner sanding operations can be performed by con-
necting the belt sander to Makita vacuum cleaner.
When connecting to Makita vacuum cleaner, an optional
hose 28 mm in inner diameter is necessary.
OPERATION
Sanding operation
► Fig.7
CAUTION:
• The tool should not be in contact with the work-
piece surface when you turn the tool on or off.
Otherwise a poor sanding nish or damage of
the belt may result.
Hold the tool rmly with both hands. Turn the tool on
and wait until it attains full speed. Then gently place the
tool on the workpiece surface. Keep the belt ush with
the workpiece at all times and move the tool back and
forth.
Never force the tool. The weight of the tool applies ade-
quate pressure. Excessive pressure may cause stalling,
overheating of the motor, burning of the workpiece and
possible kickback.
Clamps (optional accessory)
This machine can be operated in the inverted position.
To do so, secure the machine to a stable workbench
with two clamps.
► Fig.8: 1. Clamps
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspec-
tion or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
MakitaAuthorized or Factory Service Centers, always
using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Abrasive belts
• Dust bag
• Clamp
• Hose 28 mm in inner diameter
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may differ from country to country.

6SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model 9910 9911
Velikost traku 76 mm x 457 mm
Hitrost traku 270 m/min 75 - 270 m/min
Celotna dolžina 262 mm
Neto teža 2,7 kg
Varnostni razred /II
• Ker nenehno opravljamo raziskave in razvijamo svoje izdelke, se lahko tehnični podatki v tem dokumentu spremenijo brez obvestila.
• Tehnični podatki se lahko razlikujejo od države do države.
• Teža v skladu s postopkom EPTA 01/2014
Namen uporabe
Orodje je namenjeno za brušenje velikih površin lesa,
plastike in kovinskih materialov ter lakiranih površin.
Priključitev na električno omrežje
Napetost električnega omrežja se mora ujemati s
podatki na tipski ploščici. Stroj deluje samo z enofazno
izmenično napetostjo. Stroj je po evropskih smernicah
dvojno zaščitno izoliran, zato se ga lahko priključi tudi
na vtičnice brez ozemljitvenega voda.
Hrup
Tipični, z A ocenjeni vrednosti hrupa glede na EN62841-2-4:
Raven zvočnega tlaka (LpA): 83 dB (A)
Raven zvočne moči (LWA): 94 dB (A)
Odstopanje (K): 3 dB (A)
OPOMBA: Navedene vrednosti oddajanja hrupa so
bile izmerjene v skladu s standardnimi metodami
testiranja in se lahko uporabljajo za primerjavo orodij.
OPOMBA: Navedene vrednosti oddajanja hrupa
se lahko uporabljajo tudi pri predhodni oceni
izpostavljenosti.
OPOZORILO: Uporabljajte zaščito za sluh.
OPOZORILO: Oddajanje hrupa med dejansko
uporabo električnega orodja se lahko razlikuje od
navedenih vrednosti, odvisno od načina uporabe
orodja in predvsem vrste obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo na
oceni izpostavljenosti v dejanskih pogojih uporabe
(poleg časa proženja je treba upoštevati celoten
delovni cikel, vključno s časom, ko je orodje izklo-
pljeno, in časom, ko deluje v prostem teku).
Vibracije
Skupne vrednosti vibracij (vektorska vsota treh osi) po
EN62841-2-4:
Delovni način : brušenje kovinske plošče
Oddajanje tresljajev (ah): 2,5 m/s2 ali manj
Odstopanje (K): 1,5 m/s2
OPOMBA: Navedene skupne vrednosti oddajanja vibra-
cij so bile izmerjene v skladu s standardnimi metodami
testiranja in se lahko uporabljajo za primerjavo orodij.
OPOMBA: Navedene skupne vrednosti oddajanja vibracij
se lahko uporabljajo tudi pri predhodni oceni izpostavljenosti.
OPOZORILO: Oddajanje vibracij med dejansko
uporabo električnega orodja se lahko razlikuje od
navedenih vrednosti, odvisno od načina uporabe
orodja in predvsem vrste obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo na
oceni izpostavljenosti v dejanskih pogojih uporabe
(poleg časa proženja je treba upoštevati celoten
delovni cikel, vključno s časom, ko je orodje izklo-
pljeno, in časom, ko deluje v prostem teku).
Izjava o skladnosti ES
Samo za evropske države
Izjava ES o skladnosti je vključena v dodatku A, ki je
priložen tem navodilom za uporabo.
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opozo-
rila in navodila s slikami in tehničnimi podatki, ki so
dobavljeni skupaj z električnim orodjem. Ob neupo-
števanju spodaj navedenih navodil obstaja nevarnost
električnega udara, požara in/ali hudih telesnih poškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz „električno orodje“ v opozorilih se nanaša na vaše električno
orodje (s kablom) ali baterijsko električno orodje (brez kabla).
VARNOSTNA OPOZORILA ZA
TRAČNI BRUSILNIK
1. Držite električno orodje na izoliranih držalnih površi-
nah, saj se lahko brusilna površina dotakne lastnega
kabla. Ob stiku z vodniki pod napetostjo dobijo napetost
vsi neizolirani kovinski deli električnega orodja, zaradi
česar lahko uporabnik utrpi električni udar.
2. Med brušenjem dobro prezračite svoj delovni prostor.
3. Nekateri materiali vsebujejo kemikalije, ki so
lahko strupene. Bodite previdni in preprečite
vdihavanje prahu in stik s kožo. Upoštevajte
varnostne podatke dobavitelja materiala.

7SLOVENŠČINA
4.
Vedno uporabljajte ustrezno protiprašno masko/
respirator za načrtovani material in uporabo.
5. Vedno uporabljajte zaščitna očala. Navadna ali
sončna očala NISO zaščitna očala.
6. Orodje trdno držite z obema rokama.
7. Preden vklopite stikalo, se prepričajte, ali se
trak ne dotika obdelovanca.
8. Ne približujte rok vrtečim se delom.
9. Orodja ne pustite delovati brez nadzora.
Dovoljeno ga je uporabljati samo ročno.
10.
Za to orodje ni bila preverjena vodotesnost, zato
ne uporabljajte vode na površini obdelovanca.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udob-
nejšega dela ali znanja o uporabi izdelka (prido-
bljenega z večkratno uporabo) opustili strogo
upoštevanje varnostnih zahtev v okviru pravilne
uporabe orodja. ZLORABA ali neupoštevanje var-
nostnih zahtev v teh navodilih za uporabo lahko
povzroči resne telesne poškodbe.
OPIS DELOVANJA
POZOR:
• Pred vsako nastavitvijo ali pregledom nastavitev
stroja se prepričajte, da je le to izključeno in
ločeno od električnega omrežja.
Delovanje stikala
► Sl.1: 1. Gumb za zaklep 2. Sprožilno stikalo
POZOR:
• Pred priključitvijo orodja na električno omrežje
se vedno prepričajte, da je stikalo brezhibno
in da se vrača v položaj za izklop (OFF), ko ga
spustite.
Za zagon orodja enostavno povlecite sprožilno stikalo.
Spustite sprožilno stikalo, da se ustavi.
Za neprekinjeno delovanje povlecite sprožilno stikalo in
nato potisnite gumb za zaklep.
Če želite ustaviti orodje, ko je v zaklenjenem položaju,
povlecite sprožilno stikalo do konca in ga spustite.
Gumb za nastavitev hitrosti
Samo za 9911
► Sl.2: 1. Številčnica za izbiro hitrosti
Hitrost traku lahko brezstopenjsko nastavljate med 75
m 270 m na minuto, tako da obračate gumb za nastavi-
tev hitrosti na določeno številko od 1 do 6. Višjo hitrost
dobite, če številčnico obrnete v smeri številke 6; nižjo
hitrost dobite, če jo obrnete v smeri številke 1.
Izberite ustrezno hitrost za obdelovanca, ki ga boste
brusili.
POZOR:
•
Če stroj dalj časa neprekinjeno deluje z nizkim
številom vrtljajev, pride do čezmerne obremenitve
motorja, zaradi česar lahko pride do okvare stroja.
• Številčnico za izbiro hitrosti lahko obrnete samo
do 6 in nazaj do 1. Ne vrtite je prek 6 ali 1, ker
morda funkcija izbire hitrosti ne bo več delovala.
MONTAŽA
POZOR:
• Pred vsakim posegom v orodje se prepričajte,
da je le to izključeno in ločeno od električnega
omrežja.
Namestitev ali odstranitev brusnega traku
► Sl.3: 1. Ročica
Povlecite ročico do konca navzven in namestite trak čez
valje, nato pa vrnite ročico v prvotni položaj.
POZOR:
• Ko nameščate trak, se prepričajte, da se smer
puščice na hrbtni strani traku ujema s smerjo
puščice na samem orodju.
► Sl.4
Prilagajanje poteka traku
več kot 8 mm
1
2
1. Jeklena plošča 2. Nastavitveni vijak
Vključite orodje in se prepričajte, ali je ustrezno poravnan.
Če rob traku sega prek roba jeklene plošče ali če se rob
traku umakne za več kot 8 mm stran od roba jeklene plošče,
uporabite prilagoditveni vijak za prilagoditev poteka traku.
Vrečka za prah
► Sl.5: 1. Cev za prah 2. Vrečka za prah
Pritrdite vrečko za prah na cev. Cev za prah je stožčasta.
Ko pritrjujete vrečko za prah, jo močno potisnite kolikor je
mogoče na cev, da preprečite snetje med delovanjem.
Ko je vrečka za prah približno do polovice napolnjena,
jo odstranite z orodja in izvlecite pritrjevalnik. Vrečko za
prah izpraznite z rahlim udarjanjem, da se odstranijo
delci, ki so se sprijeli v notranjosti in bi lahko ovirali
nadaljnje zbiranje prahu.

8SLOVENŠČINA
OPOMBA:
• Če na to orodje priključite sesalnik za prah
Makita, bo vaše delo učinkovitejše in čistejše.
Priključitev na sesalnik za prah
Makita
► Sl.6: 1. Izbirna gibka cev z notranjim premerom 28 mm
2. Cev sesalnika za prah 3. Sesalnik za prah
Za brušenje brez prašenja lahko tračni brusilnik priklju-
čite na sesalnik za prah Makita.
Kadar priključujete sesalnik za prah Makita, je potrebna
izbirna gibka cev z notranjim premerom 28 mm.
DELOVANJE
Brušenje
► Sl.7
POZOR:
• Ko vklopite ali izklopite orodje, se le-to ne sme
dotikati površine obdelovanca. V nasprotnem
primeru lahko pride do slabega brušenja ali
poškodb traku.
Orodje trdno držite z obema rokama. Vklopite orodje in
počakajte, da doseže polno število vrtljajev. Nato nežno
položite orodje na površino obdelovanca. Trak imejte
vedno poravnan z obdelovancem, orodje pa premikajte
nazaj in naprej.
Nikoli ne pritiskajte orodja. Teža orodja zagotavlja
zadosten pritisk. Čezmerni tlak lahko povzroči ustavitev,
pregrevanje motorja, ožiganje obdelovanca in morebitni
povratni udarec.
Sponke (izbirni dodatni pribor)
Ta stroj lahko uporabljate v obrnjenem položaju.
Za to pritrdite stroj na stabilen delovni pult z dvema
sponkama.
► Sl.8: 1. Sponke
VZDRŽEVANJE
POZOR:
• Preden se lotite pregledovanja ali vzdrževanja
orodja, se vedno prepričajte, da je orodje izklo-
pljeno in vtič izvlečen iz vtičnice.
• Nikoli ne uporabljajte bencina, razredčila, alko-
hola ali podobnega. V tem primeru se orodje
lahko razbarva, deformira, lahko pa tudi nasta-
nejo razpoke.
VARNO in ZANESLJIVO delovanje tega izdelka bo
zagotovljeno le, če boste popravila, vzdrževanje in
nastavitve oglenih krtačk ali druge nastavitve prepustili
pooblaščenemu ali tovarniškemu servisnemu centru za
orodja Makita, ki vgrajuje izključno originalne nadome-
stne dele.
DODATNI PRIBOR
POZOR:
• Ta dodatni pribor ali pripomočki so predvideni
za uporabo z orodjem Makita, ki je opisano v
teh navodilih za uporabo. Pri uporabi drugega
pribora ali pripomočkov obstaja nevarnost tele-
snih poškodb. Dodatni pribor ali pripomočke
uporabljajte samo za navedeni namen.
Za več informacij o dodatnem priboru in opremi se
obrnite na najbližji pooblaščeni Makita servis.
• Brusni trakovi
• Vrečka za prah
• Sponka
• Gibka cev z notranjim premerom 28 mm
OPOMBA:
• Nekateri predmeti na seznamu so lahko pri-
loženi orodju kot standardni pribor. Lahko se
razlikuje od države do države.

9ALBANIAN
ALBANIAN (Udhëzimet origjinale)
SPECIFIKIMET
Modeli 9910 9911
Madhësia e rripit 76 mm x 457 mm
Shpejtësia e rripit 270 m/min 75 - 270 m/min
Gjatësia e përgjithshme 262 mm
Pesha neto 2,7 kg
Kategoria e sigurisë /II
• Për shkak të programit tonë të vazhdueshëm të kërkim-zhvillimit, specikimet që jepen këtu mund të ndryshojnë pa dhënë njoftim.
• Specikimet mund të ndryshojnë nga njëri shtet në tjetrin.
• Pesha sipas Procedurës EPTA01/2014
Përdorimi i synuar
Vegla është synuar për smerilimin e sipërfaqeve të
mëdha të materialeve prej druri, plastike dhe metali, si
edhe për sipërfaqe të lyera.
Furnizimi me energji
Vegla duhet të lidhet vetëm me një burim energjie
me të njëjtin tension të treguar në pllakëzën metalike
udhëzuese dhe mund të funksionojë vetëm me rrymë
alternative njëfazore. Ata kanë izolim të dyshtë dhe
mund të përdorin priza pa tokëzim.
Zhurma
Niveli tipik i zhurmësA, i matur sipas EN62841-2-4:
Niveli i presionit të zërit (LpA): 83 dB (A)
Niveli i fuqisë së zërit (LWA): 94 dB (A)
Pasiguria (K): 3 dB (A)
SHËNIM: Vlerat e deklaruar totale të emetimeve të
zhurmës janë matur sipas një metode standarde testimi dhe
mund të përdoren për të krahasuar një vegël me një tjetër.
SHËNIM: Vlerat e deklaruara të emetimeve të zhurmës
mund të përdoren për një vlerësim paraprak të ekspozimit.
PARALAJMËRIM: Mbani mbrojtëse për veshët.
PARALAJMËRIM: Emetimet e zhurmës gjatë
përdorimit aktual të veglës elektrike mund të ndryshojnë
nga vlerat e deklaruara në varësi të mënyrave sesi përdoret
vegla, veçanërisht nga lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët e
ciklit të funksionimit si ato kur pajisja është e kur
dhe punon pa prerë ashtu edhe kohën e përdorimit).
Dridhjet
Vlera totale e dridhjeve (shuma e vektorit me tre akse)
përcaktohet sipas EN62841-2-4:
Regjimi i punës : pllaka smeriluese prej metali
Emetimi i dridhjeve (ah): 2,5 m/s2ose më pak
Pasiguria (K): 1,5 m/s2
SHËNIM: Vlerat e deklaruara totale të dridhjeve janë
matur sipas një metode standarde testimi dhe mund
të përdoren për të krahasuar një vegël me një tjetër.
SHËNIM: Vlerat e deklaruara totale të dridhjeve mund
të përdoren për një vlerësim paraprak të ekspozimit.
PARALAJMËRIM: Emetimet e dridhjeve gjatë
përdorimit aktual të veglës elektrike mund të ndryshojnë
nga vlerat e deklaruara në varësi të mënyrave sesi përdoret
vegla, veçanërisht nga lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët e
ciklit të funksionimit si ato kur pajisja është e kur
dhe punon pa prerë ashtu edhe kohën e përdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
Deklarata e konformitetit me KE-në përfshihet si
Shtojca A në këtë manual përdorimi.
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet
dhe specikimet e dhëna me këtë vegël elektrike.
Mosndjekja e të gjitha udhëzimeve të renditura më
poshtë mund të shkaktojë goditje elektrike, zjarr dhe/
ose lëndim të rëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi “vegël elektrike” në paralajmërime i referohet
veglës elektrike që përdoret e lidhur në prizë (me
kordon) ose veglës së përdorur me bateri (pa kordon).
PARALAJMËRIME PËR SIGURINË E
SMERILUESIT ME RRIP
1. Mbajeni veglën elektrike te sipërfaqet e
izoluara të kapjes sepse sipërfaqja smeriluse
mund të prekë kordonin e vet. Prerja e një teli
me rrymë mund të elektrizojë pjesët metalike të
ekspozuara të veglës elektrike dhe mund t’i japë
punëtorit goditje elektrike.
2. Ajrosni siç duhet mjedisin e punës kur kryeni
veprime smerilimi.

10 ALBANIAN
3.
Disa materiale përmbajnë kimikate që mund të
jenë toksike. Kini kujdes që të parandaloni thithjen
e pluhurave dhe kontaktin me lëkurën. Ndiqni të
dhënat e sigurisë nga furnizuesi i materialit.
4. Përdorni gjithmonë maskën kundër pluhurit/
respiratorin e duhur për materialin dhe për
aplikacionin me të cilët po punoni.
5. Përdorni gjithmonë syze sigurie të mëdha ose
të vogla. Syzet e zakonshme ose syzet e diellit
NUK janë syze sigurie.
6. Mbajeni veglën fort me të dyja duart.
7. Sigurohuni që rripi nuk e prek materialin e
punës përpara se të ndizet çelësi.
8. Mbajini duart larg pjesëve rrotulluese.
9. Mos e lini veglën të ndezur. Përdoreni veglën
vetëm duke e mbajtur në dorë.
10.
Kjo pajisje nuk është rezistente ndaj ujit, kështu që
mos përdorni ujë mbi sipërfaqen e materialit të punës.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja ose
familjarizimi me produktin (të tuara nga përdorimi i shpeshtë)
të zëvendësojnë zbatimin me përpikëri të rregullave të sigurisë
për produktin në fjalë. KEQPËRDORIMI ose mosndjekja e
rregullave të sigurisë të dhëna në këtë manual përdorimi mund
të shkaktojnë dëmtime të rënda personale.
PËRSHKRIMI I PUNËS
KUJDES:
• Jini gjithnjë të sigurt që vegla është kur dhe
hequr nga korrenti përpara se ta rregulloni apo
t'i kontrolloni funksionet.
Veprimi i ndërrimit
► Fig.1: 1. Butoni bllokues 2. Këmbëza e çelësit
KUJDES:
• Përpara se ta vendosni veglën në korrent,
kontrolloni gjithmonë nëse këmbëza çelësi
është në pozicionin e duhur dhe nëse kthehet
në pozicionin "FIKUR" kur lëshohet.
Për ta ndezur veglën, thjesht tërhiqni çelësin. Lëshoni
çelësin për ta ndaluar.
Për përdorim të vazhdueshëm, tërhiqni çelësin dhe më
pas shtypni butonin e bllokimit.
Për ta ndaluar veglën nga pozicioni i bllokimit, tërhiqni
plotësisht çelësin dhe më pas lëshojeni.
Disku i rregullimit të shpejtësisë
Vetëm për 9911
► Fig.2: 1. Disku i rregullimit të shpejtësisë
Shpejtësia e rripit mund të rregullohet pa fund nga 75 m deri
në 270 m për sekondë duke e kthyer diskun e rregullimit të
shpejtësisë në një numër të caktuar nga 1 deri në 6. Shpejtësia
më e lartë përtohet kur disku kthehet në drejtim të numrit 6,
shpejtësia më e ulët përftohet kur ai kthehet në drejtim të numrit 1.
Përzgjidhni shpejtësinë e përshtatshme për materialin e
punës që do të smerilohet.
KUJDES:
• Nëse vegla përdoret vazhdimisht me shpejtësi
të vogël për një kohë të gjatë, motori do të
mbingarkohet, duke shkaktuar keqfunksionimin
e veglës.
• Disku i rregullimit të shpejtësisë mund të
kthehet deri në 6 dhe sërish në 1. Mos ushtroni
forcë pas 6 dhe 1, ose funksioni i rregullimit të
shpejtësisë nuk do të funksionojë.
MONTIMI
KUJDES:
• Jini gjithnjë të sigurt që vegla është kur dhe
hequr nga korrenti përpara se të bëni ndonjë
punë mbi të.
Instalimi ose heqja e rripit abraziv
► Fig.3: 1. Leva
Tërhiqeni levën jashtë deri në fund dhe instaloni rripin
në cilindra dhe më pas kthejeni levën në pozicionin
llestar.
KUJDES:
• Kur të instaloni rripin sigurohuni që drejtimi
i shigjetës në pjesën e pasme të rripit të
korrespondojë me atë të vetë veglës.
► Fig.4
Rregulloni trajektoren e rripit
më të mëdha se 8 mm
1
2
1. Pllaka prej çeliku 2. Vida rregulluese
Ndizni veglën dhe sigurohuni që rripi të jetë drejtuar siç
duhet. Nëse skaji i rripit del përtej skajit të pllakës së
çelikut ose skaji i rripit është i futur më shumë se 8 mm
nga skaji i pllakës së çelikut, përdorni vidën rregulluese
për të rregulluar gjatësinë e rripit.
