Makita 5604R User manual

Circular Saw
Instruction Manual
Handkreissäge
Betriebsanleitung
Piła tarczowa
Instrukcja obsługi
Дисковая пила
Инструкция по эксплуатации
165 mm 5604R

2
0
12
34
56
78
3
2
4
7
6
5
1

3
9
8
12
10
11
13
16
14
15
1 5 mm
_
17
18 18 21
20
19
23 22
910
11 12
13 14
15 16

4
24
2726
17 18
19 20
21

5
Symbols
The following show the symbols used for the tool. Be sure that you understand their meaning before use.
Symbole
Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer
Bedeutung vertraut.
Symbole
Poniższe symbole używane są do opisu urządzenia. Przed użyciem należy upewnić się, że rozumie się ich znaczenie.
Символы
Следующие объяснения показывают символы, используемые для инструмента. Убедитесь перед
использованием, что Вы понимаете их значение.
❏Read instruction manual.
❏Bitte Bedienungsanleitung lesen.
❏Przeczytaj instrukcję obsługi.
❏рочитайте инструкцию по эксплуатации.
❏DOUBLE INSULATION
❏DOPPELT SCHUTZISOLIERT
❏P DWÓJNA IZ LACJA
❏ДВОЙНАЯ ИЗОЛЯЦИЯ
❏Only for EU countries
Do not dispose of electric equipment together with household waste material!
In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and
its implementation in accordance with national law, electric equipment that have reached the end of
their life must be collected separately and returned to an environmentally compatible recycling facility.
❏Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgere-
chten Wiederverwertung zugeführt werden.
❏Dotyczy tylko państw UE
Nie wyrzucaj urządzeń elektrycznych wraz z odpadami z gospodarstwa domowego!
Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i
elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte urządzenia elektryczne należy
posegregować i zutylizować w sposób przyjazny dla środowiska.
❏Только для стран ЕС
Не выкидывайте электрическое оборудование вместе с бытовым мусором!
В соответствии с европейской директивой 2002/96/EC об утилизацияи старого
электрического и электронного оборудования и её применения в соответствии с местными
законами электрическое оборудование, бывшее в эксплуатации, должно утилизовываться
отдельно безопасным для окружающей среды способом.

6
ENGLISH

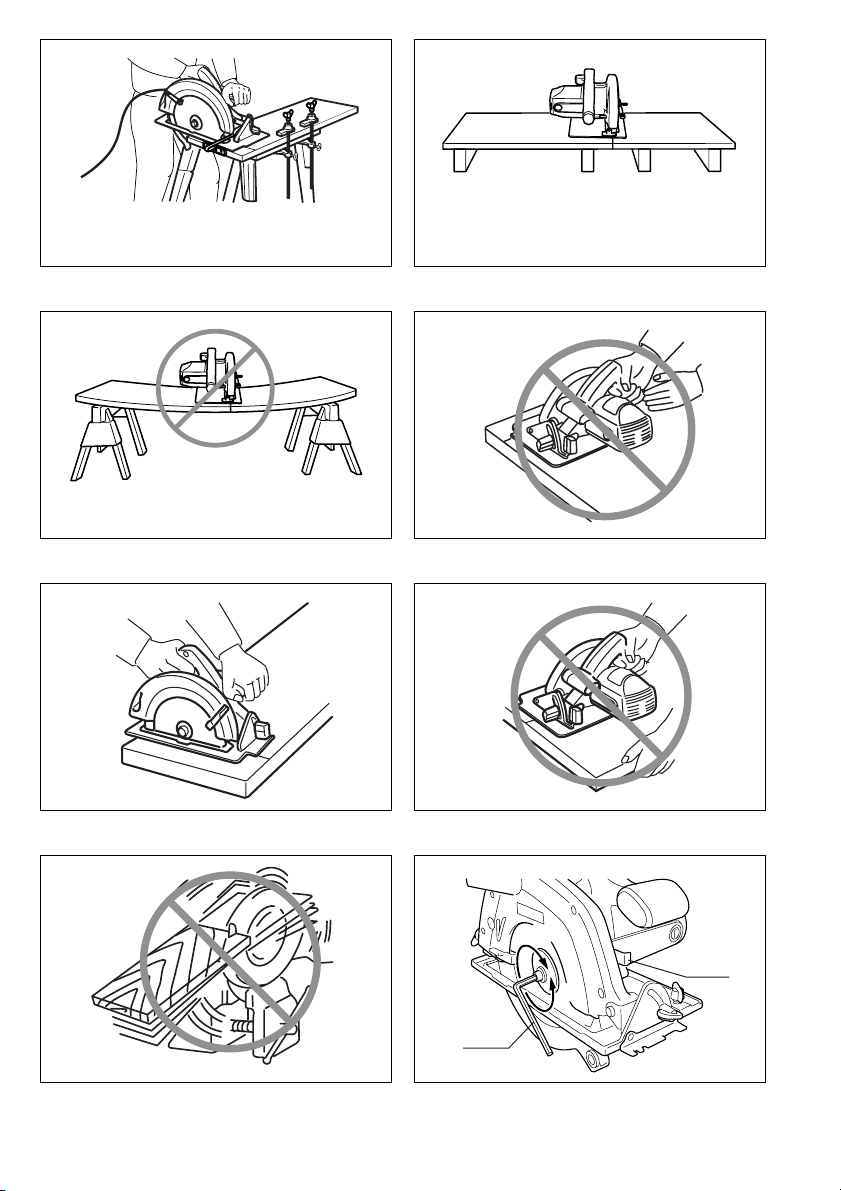

Explanation of general view
1 A typical illustration of proper
hand support, workpiece sup-
port, and supply cord routing (if
applicable).
2 To avoid kickback, do support
board or panel near the cut.
3 Don’t support board or panel
away from the cut.
4 Hex wrench
5 Shaft lock
6 Tighten
7 Loosen
8 Saw blade
9 Outer flange
10 Inner flange
11 Outer flange
12 Hex socket head bolt
13 Saw blade
14 Setting protuberances
15 Hex socket head bolt
(For adjusting riving knife)
16 Cutting depth
17 Thumb nut
18 Thumb nut
19 For 45° bevel cuts
20 For straight cuts
21 Base plate
22 Lock-off button
23 Switch trigger

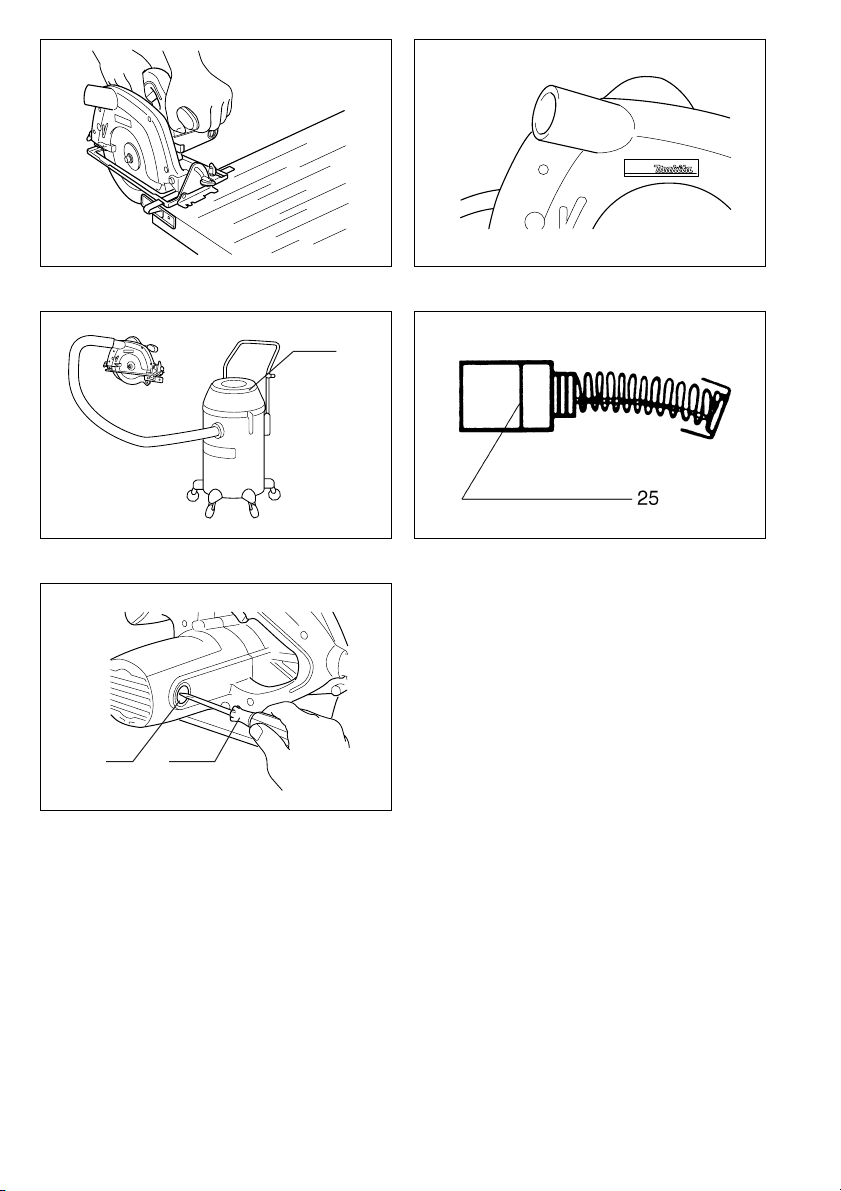

24 Vacuum cleaner
25 Limit mark
26 Brush holder cap
27 Screwdriver
SPECIFICATIONS
Model 5604R
Blade diameter ................................................... 165 mm
Max. cutting depth
At 90° ................................................................. 54 mm
At 45° ................................................................. 35 mm
No load speed (min-1) ............................................ 5,000
Overall length ..................................................... 320 mm
Net weight ............................................................. 3.6 kg
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for performing lengthways and
crossways straight cuts and miter cuts with angles to 45°
in wood while in firm contact with the workpiece.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
GENERAL SAFETY RULES
GEA001-3
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term “power tool” in all of the
warnings listed below refers to your mains-operated
(corded) power tool or battery-operated (cordless) power
tool.
SAVE THESE INSTRUCTIONS.
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to
lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
Personal safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protection.
Safety equipment such as dust mask, non-skid safety
shoes, hard hat, or hearing protection used for appro-
priate conditions will reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying
power tools with your finger on the switch or plug-
ging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.

7
15. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
these devices can reduce dust-related hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
18. Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
19. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and in
the manner intended for the particular type of
power tool, taking into account the working con-
ditions and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
24. Follow instruction for lubricating and changing
accessories.
25. Keep handles dry, clean and free from oil and
grease.
SPECIFIC SAFETY RULES
GEB029-1
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to circular saw safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
Danger:
1. Keep hands away from cutting area and the
blade. Keep your second hand on auxiliary han-
dle, or motor housing. If both hands are holding
the saw, they cannot be cut by the blade.
2. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below the
workpiece. Do not attempt to remove cut material
when blade is moving.
CAUTION: Blades coast after turn off. Wait until
blade stops before grasping cut material.
3. Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to stable
platform. It is important to support the work properly
to minimize body exposure, blade binding, or loss of
control. (Fig. 1)
5. Hold power tool by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and shock the
operator.
6. When ripping always use a rip fence or straight
edge guide. This improves the accuracy cut and
reduces the chance of blade binding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades
that do not match the mounting hardware of the saw
will run eccentrically, causing loss of control.
8. Never use damaged or incorrect blade washers
or bolt. The blade washers and bolt were specially
designed for your saw, for optimum performance and
safety of operation.
9. Causes and Operator Prevention of Kickback:
– kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator;
– when the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator;
– if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward the
operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be
avoided by taking proper precautions as given
below.
•Maintain a firm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade. Kickback
could cause the saw to jump backwards, but kick-
back forces can be controlled by the operator, if
proper precautions are taken.
•When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the
blade comes to a complete stop. Never attempt
to remove the saw from the work or pull the
saw backward while the blade is in motion or
kickback may occur. Investigate and take correc-
tive actions to eliminate the cause of blade bind-
ing.

8
•When restarting a saw in the workpiece, centre
the saw blade in the kerf and check that saw
teeth are not engaged into the material. If saw
blade is binding, it may walk up or kickback from
the workpiece as the saw is restarted.
•Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel.
• To minimize the risk of blade pinching and kick-
back. When cutting operation requires the resting
of the saw on the workpiece, the saw should be
rested on the larger portion and the smaller piece
cut off. (Fig. 2 & 3)
•Do not use dull or damaged blades. Unsharp-
ened or improperly set blades produce narrow kerf
causing excessive friction, blade binding and kick-
back. Keep blade sharp and clean. Gum and wood
pitch hardened on blades slows saw and
increases potential for kickback. Keep blade clean
by first removing it from tool, then cleaning it with
gum and pitch remover, hot water or kerosene.
Never use gasoline.
•Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
•Use extra caution when making a “plunge cut”
into existing walls or other blind areas. The
protruding blade may cut objects that can cause
kickback. For plunge cuts, retract lower guard
using retracting handle.
•ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the
saw. If kickback occurs, the saw could easily jump
backwards over your hand, leading to serious per-
sonal injury. (Fig. 4)
•Never force the saw. Forcing the saw can
cause uneven cuts, loss of accuracy, and pos-
sible kickback. Push the saw forward at a speed
so that the blade cuts without slowing.
10. Check lower guard for proper closing before
each use. Do not operate the saw if lower guard
does not move freely and close instantly. Never
clamp or tie the lower guard into the open posi-
tion. If saw is accidentally dropped, lower guard may
be bent. Raise the lower guard with the retracting
handle and make sure it moves freely and does not
touch the blade or any other part, in all angles and
depths of cut. To check lower guard, open lower
guard by hand, then release and watch guard clo-
sure. Also check to see that retracting handle does
not touch tool housing. Leaving blade exposed is
VERY DANGEROUS and can lead to serious per-
sonal injury.
11. Check the operation of the lower guard spring. If
the guard and the spring are not operating prop-
erly, they must be serviced before use. Lower
guard may operate sluggishly due to damaged
parts, gummy deposits, or a build-up of debris.
12. Lower guard should be retracted manually only
for special cuts such as “plunge cuts” and
“compound cuts.” Raise lower guard by retract-
ing handle and as soon as blade enters the
material, the lower guard must be released. For
all other sawing, the lower guard should operate
automatically.
13. Always observe that the lower guard is covering
the blade before placing saw down on bench or
floor. An unprotected, coasting blade will cause the
saw to walk backwards, cutting whatever is in its
path. Be aware of the time it takes for the blade to
stop after switch is released. Before setting the tool
down after completing a cut, be sure that the lower
guard has closed and the blade has come to a com-
plete stop.
14. Use the appropriate riving knife for the blade
being used. For the riving knife to work, it must be
thicker than the body of the blade but thinner than
the tooth set of the blade.
15. Adjust the riving knife as described in this
instruction manual. Incorrect spacing, positioning
and alignment can make the riving knife ineffective
in preventing kickback.
16. Always use the riving knife except when plunge
cutting. Riving knife must be replaced after plunge
cutting. Riving knife causes interference during
plunge cutting and can create kickback.
17. For the riving knife to work, it must be engaged
in the workpiece. The riving knife is ineffective in
preventing kickback during short cuts.
18. Do not operate the saw if riving knife is bent.
Even a light interference can slow the closing rate of
a guard.
19. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Adjust speed of cut to maintain smooth
advancement of tool without decrease in blade
speed.
20. Avoid Cutting Nails. Inspect for and remove all
nails from lumber before cutting.
21. Place the wider portion of the saw base on that
part of the workpiece which is solidly supported,
not on the section that will fall off when the cut is
made. As examples, Fig. 5 illustrates the RIGHT
way to cut off the end of a board, and Fig. 6 the
WRONG way. If the workpiece is short or small,
clamp it down. DO NOT TRY TO HOLD SHORT
PIECES BY HAND! (Fig. 5 & 6)
22. Never attempt to saw with the circular saw held
upside down in a vise. This is extremely danger-
ous and can lead to serious accidents. (Fig. 7)
23. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
24. Do not stop the blades by lateral pressure on the
saw blade.
25. Always use blades recommended in this manual.
Do not use any abrasive wheels.
26. Wear a dust mask and hearing protection when
use the tool.
SAVE THESE INSTRUCTIONS.

9
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
OPERATING INSTRUCTIONS
Removing or installing saw blade
The following blade can be used with this tool.
The thickness of the riving knife is 1.8 mm.
CAUTION:
• Do not use saw blades which do not comply with the
characteristics specified in these instructions.
• Do not use saw blades the disc of which is thicker or
the set of which is smaller than the thickness of the riv-
ing knife.
To remove the saw blade, depress the shaft lock to pre-
vent shaft rotation, then use the hex wrench to loosen the
hex socket head bolt. (Fig. 8)
Now remove the outer flange, raise the safety cover as
much as possible, and remove the saw blade. (Fig. 9)
Install the saw blade using the reverse of the removal
procedure. Install the inner flange, saw blade, outer
flange and hex socket head bolt, in that order. Be sure to
secure the hex socket head bolt tightly. (Fig. 10)
CAUTION:
• Make sure that the blade teeth point forward in the
same direction as the tool rotation (the arrow on the
blade should point in the same direction as the arrow
on the tool).
• Use only the Makita socket wrench to remove or install
the blade.
Riving knife adjustment (Fig. 11)
Use the socket wrench to loosen the hex head socket
bolt for the riving knife adjustment, then raise the safety
cover. Move the riving knife up or down over the two pro-
truberances for settings indicated in the illustration, so as
to obtain the proper clearance between the riving knife
and saw blade.
CAUTION:
Ensure that the riving knife is adjusted such that:
The distance between the riving knife and the toothed rim
of the saw blade is not more than 5 mm. The toothed rim
does not extend more than 5 mm beyond the lower edge
of the riving knife.
Adjusting depth of cut (Fig. 12)
Loosen the thumb nut on the depth guide and move the
base up or down. At a desired depth of cut, secure the
base by tightening the thumb nut.
CAUTION:
• Use a shallow depth of cut when cutting thin workpiece
for cleaner, safer cuts.
• After adjusting the depth of cut, always tighten the
thumb nut securely.
Adjusting for bevel cuts (Fig. 13)
Loosen the thumb nuts in front and back, and tilt the tool
to the desired angle for bevel cuts (0° – 45°). Secure the
thumb nuts tightly in front and back after making the
adjustment.
Sighting (Fig. 14)
For straight cuts, align the right notch on the front of the
base with your cutting line on the workpiece. For 45°
bevel cuts, align the left notch with it.
Switch action (Fig. 15)
To prevent the switch trigger from being accidentally
pulled, a lock-off button is provided.
To start the tool, depress the lock-off button and pull the
switch trigger. Release the switch trigger to stop.
CAUTION:
Before plugging in the tool, always check to see that the
switch trigger actuates properly and returns to the “OFF”
position when released.
Operation (Fig. 16)
Hold the tool firmly. Set the base plate on the workpiece
to be cut without the blade making any contact. Then turn
the tool on and wait until the blade attains full speed.
Now simply move the tool forward over the workpiece
surface, keeping it flat and advancing smoothly until the
sawing is completed. To get clean cuts, keep your sawing
line straight and your speed of advance uniform.
CAUTION:
• The riving knife should always be used except when
plunging in the middle of the workpiece.
• Do not stop the saw blade by lateral pressure on the
disc.
Guide rule (Fig. 17)
The handy guide rule allows you to do extra-accurate
straight cuts. Simply slide the guide rule up snugly
against the side of the workpiece and secure it in position
with the bolt on the front of the base. It also makes
repeated cuts of uniform width possible.
Joint assembly (Fig. 18 & 19)
(for connecting a vacuum cleaner)
When you wish to perform clean cutting operation, con-
nect a vacuum cleaner to your tool. Then connect a hose
of vacuum cleaner to the joint.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Replacement of carbon brushes (Fig. 20 & 21)
Replace carbon brushes when they are worn down to the
limit mark. Both identical carbon brushes should be
replaced at the same time.
To maintain product safety and reliability, repairs, mainte-
nance or adjustment should be carried out by a Makita
Authorized Service Center.
Max. dia. Min. dia. Blade
thickness Kerf
165 mm 150 mm 1.6 mm or
less
1.9 mm or
more

10
For European countries only
Noise and Vibration
ENG005-2-V3
The typical A-weighted noise levels are
sound pressure level: 94 dB (A)
sound power level: 105 dB (A)
Uncertainty is 3 dB (A).
– Wear ear protection. –
The typical weighted root mean square acceleration
value is not more than 2.5 m/s2.
These values have been obtained according to
EN60745.
EC-DECLARATION OF CONFORMITY
ENH101-5
We declare under our sole responsibility that this product
is in compliance with the following standards of standard-
ized documents,
EN60745, EN55014, EN61000
in accordance with Council Directives, 89/336/EEC and
98/37/EC.
Yasuhiko Kanzaki CE 2005
Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
Responsible manufacturer:
Makita Corporation Anjo Aichi Japan

11
DEUTSCH
Übersicht
1 Typische Abbildung der korrek-
ten Handhaltung, Werkstück-
Abstützung und Netzkabel-
Zuführung (falls zutreffend).
2 Anordnung der Werkstückunter-
lagen zur Vermeidung von
Rückschlag.
3 Werkstück nicht zu weit von der
Schnittstelle abstützen.
4 Inbusschlüssel
5 Spindelarretierung
6 Anziehen
7Lösen
8Sägeblatt
9Außenflansch
10 Innenflansch
11 Außenflansch
12 Innensechskantschraube
13 Sägeblatt
14 Einstellvorsprünge
15 Innensechskantschraube (zum
Einstellen des Spaltkeils)
16 Schnittiefe
17 Flügelmutter
18 Flügelmutter
19 Für 45°-Schnitte
20 Für gerade Schnitte
21 Gleitschuh
22 Einschaltsperre
23 Ein-Aus-Schalter
24 Staubsauger
25 Verschleißgrenze
26 Bürstenhalterkappe
27 Schraubendreher
TECHNISCHE DATEN
Modell 5604R
Sägeblatt ø......................................................... 165 mm
Max. Schnittiefe
90°..................................................................... 54 mm
45°..................................................................... 35 mm
Leerlaufdrehzahl ............................................5 000 min-1
Gesamtlänge ...................................................... 320 mm
Nettogewicht .......................................................... 3,6 kg
•Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne
vorherige Ankündigung vorzunehmen.
•Hinweis: Die technischen Daten können von Land
zu Land abweichen.
Vorgesehene Verwendung
Das Werkzeug ist für Geradschnitte in Längs- und Quer-
richtung sowie für Gehrungsschnitte mit Winkeln bis zu
45°in Holz vorgesehen, wobei es in festem Kontakt mit
dem Werkstück bleibt.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen-Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschlußbetrieben werden.
ALLGEMEINE SICHERHEITSREGELN
WARNUNG! Alle Anweisungen durchlesen. Eine
Missachtung der unten aufgeführten Anweisungen kann
zu einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen. Der Ausdruck “Elektrowerkzeug”in
allen nachstehenden Warnhinweisen bezieht sich auf Ihr
mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betrie-
benes Elektrowerkzeug.
DIESE ANWEISUNGEN AUFBEWAHREN.
Sicherheit im Arbeitsbereich
1. Halten Sie den Arbeitsbereich sauber und gut
beleuchtet. Unaufgeräumte und dunkle Bereiche
führen zu Unfällen.
2. Betreiben Sie Elektrowerkzeuge nicht in explosi-
ven Umgebungen, wie z.B. in Gegenwart von
brennbaren Flüssigkeiten, Gasen oder Staub.
Elektrowerkzeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
3. Halten Sie Kinder und Umstehende während der
Benutzung eines Elektrowerkzeugs vom Arbeits-
bereich fern. Ablenkungen können dazu führen,
dass Sie die Kontrolle verlieren.
Elektrische Sicherheit
4. Der Stecker des Elektrowerkzeugs muss an die
Steckdose angepasst sein. Der Stecker darf auf
keinen Fall in irgendeiner Form abgeändert wer-
den. Verwenden Sie keine Adapterstecker mit
geerdeten Elektrowerkzeugen. Vorschriftsmäßige
Stecker und passende Steckdosen reduzieren die
Stromschlaggefahr.
5. Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen (z.B. Rohre, Kühler, Herde, Kühl-
schränke). Es besteht erhöhte Stromschlaggefahr,
falls Ihr Körper Erdkontakt hat.
6. Setzen Sie Elektrowerkzeuge keinem Regen
oder Nässe aus. Wasser, das in ein Elektrowerk-
zeug eindringt, erhöht die Stromschlaggefahr.
7. Behandeln Sie das Kabel sorgfältig. Benutzen
Sie das Kabel niemals zum Tragen, Ziehen oder
Abtrennen des Elektrowerkzeugs. Halten Sie das
Kabel von Hitze, Öl, scharfen Kanten oder
beweglichen Teilen fern. Ein beschädigtes oder
verheddertes Kabel erhöht die Stromschlaggefahr.
8. Wenn Sie ein Elektrowerkzeug im Freien betrei-
ben, verwenden Sie ein für Freiluftbenutzung
geeignetes Verlängerungskabel. Die Verwendung
eines für Freiluftbenutzung geeigneten Kabels redu-
ziert die Stromschlaggefahr.
Persönliche Sicherheit
9. Bleiben Sie wachsam, und lassen Sie beim
Umgang mit einem Elektrowerkzeug Vorsicht
und gesunden Menschenverstand walten. Benut-
zen Sie keine Elektrowerkzeuge, wenn Sie müde
sind oder unter dem Einfluss von Drogen, Alko-
hol oder Medikamenten stehen. Ein Augenblick
der Unachtsamkeit während der Benutzung von
Elektrowerkzeugen kann zu schweren Verletzungen
führen.
10. Benutzen Sie Schutzausrüstung. Tragen Sie
stets eine Schutzbrille. Sachgemäßer Gebrauch
von Schutzausrüstung (z.B. Staubmaske, rutschfe-
ste Sicherheitsschuhe, Helm und Gehörschutz) trägt
zu einer Reduzierung der Verletzungsgefahr bei.

12
11. Vermeiden Sie unbeabsichtigtes Einschalten.
Vergewissern Sie sich, dass der Schalter in der
Aus-Stellung ist, bevor Sie den Netzstecker ein-
stecken. Das Tragen von Elektrowerkzeugen mit
dem Finger am Ein-Aus-Schalter oder das Anschlie-
ßen bei eingeschaltetem Ein-Aus-Schalter führt zu
Unfällen.
12. Etwaige Einstell- oder Schraubenschlüssel sind
vor dem Einschalten des Elektrowerkzeugs zu
entfernen. Ein Schrauben- oder Einstellschlüssel,
der auf einem rotierenden Teil des Elektrowerkzeugs
stecken gelassen wird, kann zu einer Verletzung
führen.
13. Übernehmen Sie sich nicht. Achten Sie stets auf
sicheren Stand und gute Balance. Sie haben
dann in unerwarteten Situationen eine bessere Kon-
trolle über das Elektrowerkzeug.
14. Achten Sie auf zweckmäßige Kleidung. Tragen
Sie keine lose Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe von
beweglichen Teilen fern. Lose Kleidung, Schmuck
oder langes Haar kann sich in beweglichen Teilen
verfangen.
15. Wenn Anschlussvorrichtungen für Staubab-
saug- und Staubsammelgeräte vorhanden sind,
sollten diese montiert und sachgerecht verwen-
det werden. Die Verwendung solcher Vorrichtungen
kann durch Staub verursachte Gefahren reduzieren.
Gebrauch und Pflege von Elektrowerkzeugen
16. Setzen Sie Elektrowerkzeuge keiner Gewaltan-
wendung aus. Verwenden Sie das korrekte Elek-
trowerkzeug für Ihre Anwendung. Ein korrektes
Elektrowerkzeug verrichtet die anstehende Arbeit
bei sachgemäßer Handhabung besser und sicherer.
17. Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich nicht mit dem Ein-Aus-Schalter ein- und
ausschalten lässt. Ein Elektrowerkzeug, das nicht
auf die Schalterbetätigung reagiert, ist gefährlich
und muss repariert werden.
18. Trennen Sie den Stecker von der Stromquelle
und/oder den Akku vom Elektrowerkzeug, bevor
Sie Einstellungen durchführen, Zubehör aus-
wechseln oder das Elektrowerkzeug lagern. Sol-
che vorbeugenden Sicherheitsmaßnahmen
reduzieren die Gefahr eines versehentlichen Ein-
schaltens des Elektrowerkzeugs.
19. Bewahren Sie unbenutzte Elektrowerkzeuge
außer Reichweite von Kindern auf, und lassen
Sie nicht zu, dass Personen, die nicht mit dem
Elektrowerkzeug oder diesen Anweisungen ver-
traut sind, das Elektrowerkzeug benutzen. Elek-
trowerkzeuge in den Händen unerfahrener Benutzer
sind gefährlich.
20. Pflegen Sie Elektrowerkzeuge. Überprüfen Sie
Elektrowerkzeuge auf Fehlausrichtung oder
Schleifen beweglicher Teile, Beschädigung von
Teilen und andere Zustände, die ihren Betrieb
beeinträchtigen können. Lassen Sie das Elektro-
werkzeug bei Beschädigung vor der Benutzung
reparieren. Viele Unfälle werden durch schlecht
gewartete Elektrowerkzeuge verursacht.
21. Halten Sie Schneidwerkzeuge scharf und sau-
ber. Gut instand gehaltene Schneidwerkzeuge mit
scharfen Schneiden sind weniger anfällig für Klem-
men und lassen sich leichter handhaben.
22. Benutzen Sie das Elektrowerkzeug, das Zubehör,
die Einsatzwerkzeuge usw. gemäß diesen
Anweisungen und in der für das jeweilige Elek-
trowerkzeug vorgesehenen Weise, und berück-
sichtigen Sie stets die Arbeitsbedingungen und
die anstehende Arbeit. Unsachgemäßer Gebrauch
des Elektrowerkzeugs kann zu einer Gefahrensitua-
tion führen.
Wartung
23. Lassen Sie Ihr Elektrowerkzeug nur unter Ver-
wendung identischer Ersatzteile von einem qua-
lifizierten Wartungstechniker warten. Dadurch
wird die Aufrechterhaltung der Sicherheit des Elek-
trowerkzeugs gewährleistet.
24. Befolgen Sie die Anweisungen für die Schmie-
rung und den Austausch von Zubehör.
25. Halten Sie Griffe trocken, sauber und frei von Öl
und Fett.
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für die Kreissäge abhalten. Wenn
Sie dieses Elektrowerkzeug auf unsichere oder
unsachgemäße Weise benutzen, können Sie schwere
Verletzungen erleiden.
Gefahr:
1. Halten Sie Ihre Hände vom Schnittbereich und
dem Sägeblatt fern. Halten Sie mit der zweiten
Hand den Zusatzgriff oder das Motorgehäuse.
Wenn beide Hände die Säge halten, können sie
nicht durch das Sägeblatt verletzt werden.
2. Fassen Sie nicht unter das Werkstück. Die
Schutzhaube bietet keinen Schutz auf der Unter-
seite des Werkstücks. Versuchen Sie nicht, abge-
schnittenes Material bei rotierendem Sägeblatt zu
entfernen.
VORSICHT: Das Sägeblatt läuft nach dem Aus-
schalten noch nach. Warten Sie, bis das Sägeblatt
zum Stillstand kommt, bevor Sie abgeschnittenes
Material wegnehmen.
3. Stellen Sie die Schnitttiefe auf die Dicke des
Werkstücks ein. Das Sägeblatt darf nicht mehr als
eine Zahnlänge auf der Unterseite überstehen.
4. Halten Sie das zu schneidende Werkstück nie-
mals in Ihren Händen oder auf den Beinen.
Sichern Sie das Werkstück auf einer stabilen
Plattform. Es ist wichtig, das Werkstück sachgemäß
abzustützen, um Körperaussetzung, Klemmen des
Sägeblatts oder Verlust der Kontrolle auf ein Mini-
mum zu reduzieren. (Abb. 1)
5. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass
verborgene Kabel oder das eigene Kabel kontak-
tiert werden. Bei Kontakt mit einem Strom führen-
den Kabel werden die freiliegenden Metallteile des
Elektrowerkzeugs ebenfalls Strom führend, so dass
der Benutzer einen elektrischen Schlag erleiden
kann.
6. Verwenden Sie beim Längssägen stets einen
Parallelanschlag oder ein Richtlineal. Dadurch
wird die Schnittgenauigkeit verbessert und die
Gefahr von Sägeblatt-Klemmen reduziert.

13
7. Verwenden Sie stets Sägeblätter, deren Spindel-
bohrung die korrekte Größe und Form (rauten-
förmig oder rund) hat. Sägeblätter, die nicht genau
auf den Montageflansch der Säge passen, rotieren
exzentrisch und verursachen den Verlust der Kon-
trolle.
8. Verwenden Sie niemals beschädigte oder
falsche Sägeblattscheiben oder -schrauben. Die
Sägeblattscheiben und -schrauben sind speziell für
Ihre Säge vorgesehen, um optimale Leistung und
Betriebssicherheit zu gewährleisten.
9. Ursachen und Verhütung von Rückschlägen:
–Ein Rückschlag ist eine plötzliche Reaktion auf ein
eingeklemmtes, schleifendes oder falsch ausge-
richtetes Sägeblatt, der ein unkontrolliertes Anhe-
ben und Herausspringen der Säge aus dem
Werkstück in Richtung der Bedienungsperson ver-
ursacht.
–Wenn das Sägeblatt durch den sich schließenden
Sägeschlitz eingeklemmt oder festgehalten wird,
bleibt das Sägeblatt stehen, und die Motorreaktion
drückt die Säge plötzlich in Richtung der Bedie-
nungsperson zurück.
–Falls das Sägeblatt im Schnitt verdreht oder ver-
setzt wird, können sich die Zähne an der Hinter-
kante des Sägeblatts in die Oberfläche des
Holzstücks bohren, so dass sich das Sägeblatt
aus dem Sägeschlitz heraushebt und in Richtung
der Bedienungsperson zurückspringt.
Rückschlag ist das Resultat falscher Handhabung
der Säge und/oder falscher Arbeitsverfahren oder
Bedingungen und kann durch Anwendung der nach-
stehenden Vorsichtsmaßnahmen vermieden wer-
den.
•Halten Sie die Säge mit beiden Händen fest,
und positionieren Sie Ihre Arme so, dass sie
die Rückschlagkräfte auffangen. Stellen Sie
sich so, dass sich Ihr Körper seitlich vom
Sägeblatt befindet, nicht auf gleicher Linie mit
dem Sägeblatt. Rückschlag kann Zurückspringen
der Säge verursachen; doch wenn geeignete Vor-
sichtsmaßnahmen getroffen werden, können die
Rückschlagkräfte von der Bedienungsperson unter
Kontrolle gehalten werden.
•Falls das Sägeblatt klemmt oder der Schnitt
aus irgendeinem Grund unterbrochen wird,
lassen Sie den Ein-Aus-Schalter los, und hal-
ten Sie die Säge bewegungslos im Werkstück,
bis das Sägeblatt zum völligen Stillstand
kommt. Versuchen Sie niemals, die Säge bei
noch rotierendem Sägeblatt vom Werkstück
abzunehmen oder zurückzuziehen, weil es
sonst zu einem Rückschlag kommen kann.
Nehmen Sie eine Überprüfung vor, und treffen Sie
Abhilfemaßnahmen, um die Ursache von Säge-
blatt-Klemmen zu beseitigen.
•Wenn Sie die Säge bei im Werkstück befindli-
chem Sägeblatt wieder einschalten, zentrieren
Sie das Sägeblatt im Sägeschlitz, und verge-
wissern Sie sich, dass die Sägezähne nicht mit
dem Werkstück im Eingriff sind. Falls das Säge-
blatt klemmt, kann es beim Wiedereinschalten der
Säge aus dem Werkstück herausschnellen oder
zurückspringen.
•Stützen Sie große Platten ab, um die Gefahr
von Klemmen und Rückschlagen des Säge-
blatts auf ein Minimum zu reduzieren. Große
Platten neigen dazu, unter ihrem Eigengewicht
durchzuhängen. Die Stützen müssen beidseitig
und in der Nähe der Schnittlinie und in der Nähe
der Plattenkante unter der Platte platziert werden.
•Um die Gefahr von Klemmen des Sägeblatts und
Rückschlag zu minimieren. Wenn die Schneidar-
beit das Auflegen der Säge auf dem Werkstück
erfordert, sollte die Säge auf den größeren Teil
gelegt und das kleinere Stück abgeschnitten wer-
den. (Abb. 2 u. 3)
•Verwenden Sie keine stumpfen oder beschä-
digten Sägeblätter. Unscharfe oder falsch ange-
brachte Sägeblätter erzeugen einen schmalen
Sägeschlitz, der übermäßige Reibung, Sägeblatt-
Klemmen und Rückschlag verursacht. Halten Sie
das Sägeblatt scharf und sauber. An den Säge-
blättern haftendes und verhärtetes Gummi und
Harz verlangsamen die Säge und erhöhen die
Rückschlaggefahr. Halten Sie das Sägeblatt sau-
ber, indem Sie es vom Werkzeug abmontieren,
und dann mit Gummi- und Harzentferner, heißem
Wasser oder Petroleum reinigen. Verwenden Sie
niemals Benzin.
•Die Sägeblatttiefen- und Neigungseinstel-
lungs-Arretierhebel müssen fest angezogen
und gesichert sein, bevor der Schnitt ausge-
führt wird. Falls sich die Sägeblatteinstellung
während des Sägens verstellt, kann es zu Klem-
men und Rückschlag kommen.
•Lassen Sie besondere Vorsicht walten, wenn
Sie einen “Tauchschnitt” in bestehende Wände
oder andere Blindflächen durchführen. Das vor-
stehende Sägeblatt kann Objekte durchschneiden,
die Rückschlag verursachen können. Für Tauch-
schnitte ist die Schutzhaube mit dem Rückzuggriff
zurückzuziehen.
•Halten Sie das Werkzeug IMMER mit beiden
Händen fest. Fassen Sie mit Ihrer Hand oder
Ihren Fingern NIEMALS hinter die Säge. Falls
Rückschlag auftritt, besteht die Gefahr, dass die
Säge über Ihre Hand zurückspringt und schwere
Verletzungen verursacht. (Abb. 4)
•Wenden Sie keine Gewalt auf die Säge an.
Gewaltanwendung kann ungleichmäßige
Schnitte, Verlust der Genauigkeit und mögli-
chen Rückschlag verursachen. Schieben Sie die
Säge mit einer Geschwindigkeit vor, dass das
Sägeblatt nicht abgebremst wird.

14
10. Überprüfen Sie die Schutzhaube vor jeder Benut-
zung auf einwandfreies Schließen. Betreiben Sie
die Säge nicht, falls sich die Schutzhaube nicht
ungehindert bewegt und sofort schließt. Die
Schutzhaube darf auf keinen Fall in der geöffne-
ten Stellung festgeklemmt oder festgebunden
werden. Wird die Säge versehentlich fallen gelas-
sen, kann die Schutzhaube verbogen werden.
Heben Sie die Schutzhaube mit dem Rückzuggriff
an, und vergewissern Sie sich, dass sie sich unge-
hindert bewegt und bei allen Winkel- und Schnitttie-
fen-Einstellungen nicht mit dem Sägeblatt oder
irgendeinem anderen Teil in Berührung kommt. Öff-
nen Sie die Schutzhaube probeweise von Hand, und
achten Sie beim Loslassen darauf, dass sie sich ein-
wandfrei schließt. Vergewissern Sie sich auch, dass
der Rückzuggriff nicht mit dem Werkzeuggehäuse in
Berührung kommt. Die Bloßstellung des Sägeblatts
ist SEHR GEFÄHRLICH und kann zu schweren Ver-
letzungen führen.
11. Überprüfen Sie die Funktion der Schutzhauben-
feder. Falls Schutzhaube und Feder nicht ein-
wandfrei funktionieren, müssen die Teile vor der
Benutzung gewartet werden. Falls beschädigte
Teile, klebrige Ablagerungen oder Schmutzansamm-
lung vorhanden sind, kann die Schutzhaube schwer-
gängig werden.
12. Die Schutzhaube sollte nur für spezielle
Schnitte, wie “Tauchschnitte” und “Compound-
schnitte”, manuell zurückgezogen werden.
Heben Sie die Schutzhaube mit dem Rückzug-
griff an, und sobald das Sägeblatt in das Werk-
stück eindringt, muss die Schutzhaube
losgelassen werden. Für alle anderen Sägearbei-
ten sollte die Schutzhaube automatisch betätigt wer-
den.
13. Vergewissern Sie sich stets, dass die Schutz-
haube das Sägeblatt verdeckt, bevor Sie die
Säge auf der Werkbank oder dem Boden able-
gen. Ein ungeschützt auslaufendes Sägeblatt
bewirkt Rückwärtskriechen der Säge und schneidet
alles, was sich in seinem Weg befindet. Berücksich-
tigen Sie die Auslaufzeit des Sägeblatts bis zum
Stillstand nach dem Loslassen des Ein-Aus-Schal-
ters. Setzen Sie die Maschine nach dem Schneiden
erst ab, nachdem sich die Schutzhaube geschlos-
sen hat und das Sägeblatt völlig zum Stillstand
gekommen ist.
14. Verwenden Sie einen passenden Spaltkeil für
das montierte Sägeblatt. Damit der Spaltkeil seine
Wirkung nicht verfehlt, muss er dicker als das Säge-
blatt, aber dünner als der Zahnsatz des Sägeblatts
sein.
15. Stellen Sie den Spaltkeil gemäß der Beschrei-
bung in dieser Anleitung ein. Falscher Abstand
sowie falsche Positionierung und Ausrichtung kön-
nen die Rückschlagverhütungsfunktion des Spalt-
keils unwirksam machen.
16. Der Spaltkeil ist, außer beim Tauchschneiden,
immer zu verwenden. Nach dem Tauchschneiden
muss der Spaltkeil wieder angebracht werden. Beim
Tauchschneiden verursacht der Spaltkeil Berührung
und kann Rückschläge erzeugen.
17. Damit der Spaltkeil seine Aufgabe erfüllt, muss
er in das Werkstück eingreifen. Bei kurzen Schnit-
ten ist die Rückschlagverhütungsfunktion des Spalt-
keils unwirksam.
18. Betreiben Sie die Säge nicht mit verbogenem
Spaltkeil. Selbst leichte Berührung kann die
Schließgeschwindigkeit der Schutzhaube verlangsa-
men.
19. Lassen Sie beim Schneiden von feuchtem Holz,
druckbehandeltem Bauholz oder Astholz beson-
dere Vorsicht walten. Stellen Sie die Schnittge-
schwindigkeit so ein, dass gleichmäßiger Vorschub
des Werkzeugs beibehalten wird, ohne dass sich die
Sägeblattdrehzahl verringert.
20. Vermeiden Sie das Schneiden von Nägeln. Über-
prüfen Sie Bauholz vor dem Schneiden auf
Nägel, und entfernen Sie etwaige Nägel.
21. Setzen Sie den breiteren Teil der Grundplatte auf
den fest abgestützten Teil des Werkstücks, nicht
auf den Teil, der nach dem Schnitt herunterfällt.
Als Beispiel stellt Abb. 5 dar, wie man das Ende
eines Bretts RICHTIG abschneidet, und Abb. 6,
wie man es FALSCH macht. Kurze oder kleine
Werkstücke müssen eingespannt werden. VER-
SUCHEN SIE NICHT, KURZE WERKSTÜCKE MIT
DER HAND ZU HALTEN! (Abb. 5 u. 6)
22. Versuchen Sie niemals, die Kreissäge zum
Sägen verkehrt herum in einen Schraubstock
einzuspannen. Dies ist sehr gefährlich und kann
zu schweren Unfällen führen. (Abb. 7)
23. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
24. Bremsen Sie die Säge nicht durch seitlichen
Druck auf das Sägeblatt ab.
25. Verwenden Sie immer die in dieser Anleitung
empfohlenen Sägeblätter. Verwenden Sie keine
Schleifscheiben.
26. Tragen Sie bei der Benutzung des Werkzeugs
eine Staubmaske und einen Gehörschutz.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
BEDIENUNGSHINWEISE
Montage und Demontage des Sägeblatts
Sägeblätter der folgenden Abmessungen können mit die-
ser Maschine verwendet werden.
Die Dicke des Spaltkeils beträgt 1,8mm.
VORSICHT:
•Sägeblätter, die nicht den hier angegebenen Spezifika-
tionen entsprechen, dürfen nicht verwendet werden.
•Verwenden Sie keine Sägeblätter, deren Dicke größer
oder deren Schnittbreite kleiner als die Dicke des
Spaltkeils ist.
Max.
Durchm.
Min.
Durchm.
Säge-
blattdicke
Schnitt-
breite
165 mm 150 mm max.
1,6 mm
min.
1,9 mm

15
Zum Demontieren des Sägeblatts blockieren Sie die
Spindel durch Drücken der Spindelarretierung und lösen
dann die Innensechskantschraube mit dem Inbusschlüs-
sel. (Abb. 8)
Nun den Außenflansch entfernen, die Schutzhaube so
weit wie möglich anheben, und das Sägeblatt abnehmen.
(Abb. 9)
Zum Montieren des Sägeblatts wenden Sie das Demon-
tageverfahren umgekehrt an. Montieren Sie Innen-
flansch, Sägeblatt, Außenflansch und
Innensechskantschraube in dieser Reihenfolge. Ziehen
Sie die Innensechskantschraube fest an. (Abb. 10)
VORSICHT:
•Das neue Sägeblatt so montieren, daßdie Zähne nach
vorn in Drehrichtung des Sägeblatts zeigen. Der Dreh-
richtungssinn der Pfeile von Sägeblatt und Maschine
mußübereinstimmen.
•Verwenden Sie ausschließlich den Makita-Steckschlüs-
sel, der auf das Drehmoment der Sechskantschraube
abgestimmt ist.
Einstellung des Spaltkeils (Abb. 11)
Lösen Sie die Innensechskantschraube zur Einstellung
des Spaltkeils mit dem Inbusschlüssel, und heben Sie
dann die Schutzhaube an. Bewegen Sie den Spaltkeil
über die zwei Vorsprünge nach oben oder unten, wie in
der Abbildung gezeigt, um den korrekten Abstand zwi-
schen Spaltkeil und Sägeblatt zu erzielen.
VORSICHT:
Vergewissern Sie sich, daßder Spaltkeil wie folgt einge-
stellt ist: Der Abstand des Spaltkeils zum Zahnkranz des
Sägeblatts darf nicht größer als 5 mm sein. Der Zahn-
kranz darf nicht mehr als 5 mm über die Unterkante des
Spaltkeils überstehen.
Einstellung der Schnittiefe (Abb. 12)
Lösen Sie die Flügelmutter an der Tiefenführung, und
verstellen Sie den Gleitschuh nach oben oder unten.
Arretieren Sie den Gleitschuh an der gewünschten
Schnittiefe durch Festziehen der Flügelmutter.
VORSICHT:
•Verwenden Sie eine geringe Schnittiefe für dünne
Werkstücke, um Schnitte von größerer Genauigkeit und
Sicherheit auszuführen.
•Ziehen Sie die Flügelmutter nach der Einstellung der
Schnittiefe stets fest an.
Einstellung für Neigungsschnitte (Abb. 13)
Lösen Sie die Flügelmuttern an der Vorder- und Rück-
seite, und neigen Sie die Maschine auf den gewünschten
Schnittwinkel (0 –45°). Ziehen Sie die Flügelmuttern an
der Vorder- und Rückseite nach der Einstellung wieder
fest.
Schnittlinie (Abb. 14)
Für gerade Schnitte richten Sie die rechte Kerbe an der
Vorderseite des Gleitschuhs auf die Schnittlinie am
Werkstück aus.
Für Neigungsschnitte von 45°richten Sie die linke Kerbe
auf die Schnittlinie aus.
Schalterbedienung (Abb. 15)
Um versehentliche Betätigung des Ein-Aus-Schalters zu
verhüten, ist die Maschine mit einer Einschaltsperre aus-
gestattet.
Zum Starten der Maschine betätigen Sie den Ein-Aus-
Schalter bei gedrückter Einschaltsperre. Zum Anhalten
lassen Sie den Ein-Aus-Schalter los.
VORSICHT:
Vor dem Anschließen der Maschine an das Stromnetz
stets überprüfen, ob der EIN-/AUS-Schalter ordnungsge-
mäß funktioniert und beim Loslassen in die AUS- Stel-
lung zurückkehrt.
Betrieb (Abb. 16)
Halten Sie die Maschine mit festem Griff. Setzen Sie den
Gleitschuh auf das zu schneidende Werkstück auf, ohne
daßdas Sägeblatt mit ihm in Berührung kommt. Schalten
Sie dann die Maschine ein und warten Sie, bis das Säge-
blatt die volle Drehzahl erreicht hat. Schieben Sie nun die
Maschine flach und gleichmäßig über die Oberfläche des
Werkstücks vor, bis der Schnitt vollendet ist. Um saubere
Schnitte zu erzielen, halten Sie eine gerade Schnittlinie
und eine gleichmäßige Vorschubgeschwindigkeit ein.
VORSICHT:
•Der Spaltkeil muß, außer bei Tauchschnitten, immer
ordnungsgemäß montiert sein.
•Bremsen Sie die Maschine nicht durch seitlichen Druck
auf das Sägeblatt ab.
Parallelanschlag (Abb. 17)
Der Parallelanschlag ermöglicht gerade Schnitte entlang
einer Bezugskante. Dazu mit der Befestigungsschraube
den Parallelanschlag in der gewünschten Einstellung
sichern.
Montage des Absaugstutzens (Abb. 18 u. 19)
(zum Anschließen eines Staubsaugers)
Um größere Sauberkeit bei der Arbeit zu erzielen, kann
ein Staubsauger an die Maschine angeschlossen wer-
den. Schließen Sie dann den Schlauch eines Staubsau-
gers an den Absaugstutzen an.
WARTUNG
VORSICHT:
Vor Arbeiten an der Maschine vergewissern Sie sich, daß
sich der Schalter in der “AUS-”Position befindet und der
Netzstecker gezogen ist.
Kohlebürsten wechseln (Abb. 20 u. 21)
Kohlebürsten ersetzen, wenn sie bis auf die Verschleiß-
grenze abgenutzt sind. Beide Kohlebürsten nur paar-
weise ersetzen.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu
gewährleisten, sollten Reparatur-, Wartungs-, und Eins-
tellarbeiten nur von durch Makita autorisierten Werkstät-
ten oder Kundendienstzentren unter ausschließlicher
Verwendung von Makita-Originalersatzteilen ausgeführt
werden.

16
Nur für europäische Länder
Geräusch- und Vibrationsentwicklung
ENG005-2-V3
Die typischen A-bewerteten Geräuschpegel betragen:
Schalldruckpegel: 94 dB (A)
Schalleistungspegel: 105 dB (A)
Die Abweichung beträgt 3 dB (A).
–Gehörschutz tragen. –
Der gewichtete Effektivwert der Beschleunigung beträgt
nicht mehr als 2,5 m/s2.
Diese Werte wurden gemäß EN60745 erhalten.
CE-KONFORMITÄTSERKLÄRUNG
ENH101-5
Hiermit erklärt wir unter unserer alleinigen Verantwor-
tung, daßdieses Produkt gemäß den Ratsdirektiven 89/
336/EWG und 98/37/EG mit den folgenden Normen von
Normendokumenten übereinstimmen:
EN60745, EN55014, EN61000.
Yasuhiko Kanzaki CE 2005
Direktor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND
Verantwortlicher Hersteller:
Makita Corporation Anjo Aichi Japan

1717
POLSKI Wyjaśnienia dotyczące urządzenia i jego u ycia
1 Rysunek przedstawia typowe
prawidłowe oparcie rąk,
podparcie obrabianego
przedmiotu i ułożenie kabla
zasilania (jeżeli jest on
używany).
2 Aby uniknąć odbić, deskę lub
panel należy podeprzeć blisko
miejsca cięcia.
3 Nie podpieraj deski lub panelu z
dala od miejsca cięcia.
4 Klucz inbus
5 Blokada wałka
6Zaciśnij
7Zwolnij
8 Tarcza piły
9 Kołnierz zewnętrzny
10 Kołnierz wewnętrzny
11 Kołnierz zewnętrzny
12 Śruba z łbem sześciokątnym
13 Tarcza piły
14 Karby do ustawień
15 Śruba z łbem sześciokątnym
(Do regulacji klina
rozsyczepiającego)
16 Głębokość cięcia
17 Śruba skrzydełkowa
18 Śruba skrzydełkowa
19 Dla cięcia ukośnego 45°
°°
°
20 Dla cięcia prostego
21 Płyta podstawy
22 Przycisk blokady wyłączania
23 Język włącznika
24 dkurzacz
25 Wskaźnik limitu
26 Nasadka szczotki
27 Śrubokręt
DANE TECHNICZNE
Model 5604R
Średnica tarczy ................................................... 165 mm
Maks. głębokość cięcia
Przy 90° ............................................................. 54mm
Przy 45° ............................................................. 35mm
Prędkość bez obciążenia (min-1) .............................5000
Całkowita długość .............................................. 320 mm
Ciężar netto ........................................................... 3,6 kg
•Ze względu na prowadzony program udoskonaleń i
badań, podane dane techniczne mogą zostać
zmienione bez uprzedzenia.
•Uwaga: Dane techniczne mogą się różnić w zależności
od kraju.
Przeznaczenie
Urządzenie jest przeznaczone do wykonywania
podłużnego i poprzecznego cięcia prostego oraz cięcia
pod kątem do 45° w drewnie, będąc w trwałym
kontakcie z obrabianym przedmiotem.
Zasilanie
Urządzenie to, powinno być podłączone tylko do źródła
zasilania o takim samym napięciu jak pokazano na
tabliczce znamionowej i może być używane tylko dla
zmiennego prądu jednofazowego. Zgodnie ze
standardami Unii Europejskiej zastosowano podwójną
izolację i dlatego też możliwe jest zasilanie z gniazda bez
uziemienia.
OGÓLNE ZASADY BEZPIECZEŃSTWA
UWAGA! Przeczytaj wszystkie instrukcje.
Niestosowanie się do wszystkich instrukcji podanych
poniżej może doprowadzić do porażenia prądem,
pożaru lub poważnych obrażeń. kreślenie „urządzenie
zasilane prądem” we wszystkich poniższych
ostrzeżeniach odnosi się do urządzeń zasilanych
prądem z sieci (przewodowych) lub z akumulatora
(bezprzewodowych).
ZACHOWAJ TĘ INSTRUKCJĘ.
Bezpieczeństwo miejsca pracy
1. Miejsce pracy powinno być uporządkowane i
dobrze oświetlone. Nieuporządkowane i ciemne
miejsca sprzyjają wypadkom.
2. Nie u ywaj urządzeń zasilanych prądem w
miejscach, gdzie w powietrzu znajdują się
substancje wybuchowe, np. w pobli u palnych
płynów, gazów lub pyłów. Urządzenia zasilane
prądem wytwarzają iskry, które mogą zapalić pyły
lub opary.
3. Podczas pracy z urządzeniem zasilanym prądem
dzieci i osoby postronne powinny znajdować się
z dala. Rozproszenie może doprowadzić do utraty
panowania.
Bezpieczeństwo elektryczne
4. Wtyczki urządzeń zasilanych prądem muszą
pasować do gniazdek. Nigdy nie przerabiaj
wtyczki w aden sposób. Dla urządzeń
zasilanych prądem z uziemieniem nie u ywaj
adnych adapterów wtyczek. Nie przerabiane
wtyczki i pasujące do nich gniazdka zmniejszają
niebezpieczeństwo porażenia prądem.
5. Unikaj dotykania ciałem uziemionych
powierzchni, takich jak rury, kaloryfery, grzejniki
i lodówki. Kiedy ciało jest uziemione,
niebezpieczeństwo porażenia prądem jest większe.
6. Nie nara aj urządzeń zasilanych prądem na
deszcz lub wilgoć. Dostanie się wody do wnętrza
urządzenia zasilanego prądem może zwiększyć
niebezpieczeństwo porażenia prądem.
7. Obchodź się starannie z przewodem. Nigdy nie
u ywaj go do przenoszenia, przeciągania lub
odłączania od zasilania urządzenia zasilanego
prądem. Trzymaj przewód z dala od źródeł
ciepła, oleju ostrych krawędzi i ruchomych
części. Uszkodzone lub splątane przewody
zwiększają niebezpieczeństwo porażenia prądem.
8. Podczas u ywania urządzenia zasilanego
prądem na zewnątrz korzystaj z przedłu acza
przeznaczonego do u ytku na zewnątrz.
Korzystania z przedłużacza przeznaczonego do
użytku na zewnątrz zmniejsza niebezpieczeństwo
porażenia prądem.

1818
Bezpieczeństwo osobiste
9. Podczas pracy z urządzeniem zasilanym prądem
zachowuj czujność, uwaaj, co robisz, i
zachowuj zdrowy rozsądek. Nie u ywaj
urządzeń zasilanych prądem, kiedy jesteś
zmęczony lub pod wpływem narkotyków,
alkoholu lub lekarstw. Chwila nieuwagi podczas
obsługi urządzenia zasilanego prądem może
doprowadzić do poważnych obrażeń.
10. U ywaj wyposa enia ochronnego. Zawsze
zakładaj osłonę oczu. Wyposażenia ochronne,
takie jak maska przeciwpyłowa, obuwie z podeszwą
antypoślizgową, kask lub osłona uszu, używane w
wymagających tego sytuacjach, może zapobiec
obrażeniom.
11. Unikaj przypadkowego włączenia urządzenia.
Przed podłączeniem do zasilania upewnij się,
czy włącznik znajduje się w poło eniu
wyłączonym. Przenoszenie urządzenia z palcem na
włączniku lub podłączanie do zasilania z
włączonym włącznikiem prowokuje wypadki.
12. Przed włączeniem urządzenia zasilanego
prądem zdejmij z niego wszelkie klucze do
regulacji. Pozostawienie klucza założonego na
obracającą się część urządzenia zasilanego prądem
może spowodować obrażenia.
13. Nie pochylaj się zbyt silnie. Przez cały czas stój
pewnie i w równowadze. Pozwala to na lepsze
panowanie nad urządzeniem zasilanym prądem w
nieoczekiwanych sytuacjach.
14. Ubieraj się właściwie. Nie zakładaj luźnych
rzeczy lub bi uterii. Trzymaj włosy, ubranie i
rękawice z dala od ruchomych części. Luźne
ubranie, biżuteria i długie włosy mogą zaplątać się
w ruchome części.
15. Je eli posiadasz urządzenia do podłączenia
wyciągów pyłu, upewnij się, czy są one
podłączone i prawidłowo u ywane. Korzystanie z
takich urządzeń może ograniczyć zagrożenia
powodowane przez pył.
Korzystanie i dbanie o urządzenia zasilane prądem
16. Nie przecią aj urządzeń zasilanych prądem.
Korzystaj z urządzeń przeznaczonych do
wykonywania danej pracy. Właściwe urządzenie
zasilane prądem wykona pracę lepiej i bezpieczniej,
kiedy będzie używane w tempie, na jakie zostało
zaprojektowane.
17. Nie u ywaj urządzenia zasilanego prądem, je eli
nie mo na go włączyć i wyłączyć włącznikiem.
Wszelkie urządzenia zasilane prądem, których nie
można kontrolować włącznikiem są niebezpieczne i
muszą być naprawione.
18. Przed wykonywaniem wszelkich regulacji,
wymianą wyposa enia lub przechowywaniem
urządzenia zasilanego prądem odłącz wtyczkę
od źródła zasilania lub odłącz akumulator. Taki
środek zapobiegawczy zmniejsza
niebezpieczeństwo przypadkowego uruchomienia
urządzenia.
19. Przechowuj nie u ywane urządzenia zasilane
prądem poza zasięgiem dzieci i nie pozwalaj,
aby obsługiwały je osoby nie zaznajomione z
nimi lub niniejszą instrukcją obsługi. Urządzenia
zasilane prądem w rękach nie przeszkolonych osób
są niebezpieczne.
20. Konserwuj urządzenia zasilane prądem.
Sprawdzaj, czy ruchome części są prawidłowo
ustawione i nie blokują się, czy części nie są
pęknięte i czy nie zachodzą inne warunki
mogące mieć wpływ na pracę urządzenia
zasilanego prądem. Je eli urządzenie zasilane
prądem będzie uszkodzone, napraw je przed
u yciem. Źle utrzymane urządzenia zasilane
prądem powodują wiele wypadków.
21. Urządzenia tnące powinny być czyste i
naostrzone. Właściwie utrzymane urządzenia tnące
z naostrzonymi ostrzami nie zakleszczają się tak
łatwo i można nad nimi łatwiej panować.
22. U ywaj wyposa enia, końcówek roboczych itp.
urządzeń zasilanych prądem zgodnie z niniejszą
instrukcją obsługi i w sposób przeznaczony dla
danego urządzenia, biorąc pod uwagę warunki
pracy i wykonywane zadanie. Używanie urządzeń
zasilanych prądem do prac, do których nie są one
przeznaczone, może doprowadzić do
niebezpiecznych sytuacji.
Serwis
23. Serwis urządzeń zasilanych prądem powinien
być wykonywany przez wykwalifikowane osoby i
przy u yciu wyłącznie jednakowych części
zamiennych. Zapewni to zachowanie
bezpieczeństwa pracy z urządzeniem zasilanym
prądem.
24. Postępuj zgodnie z zaleceniami dotyczącymi
smarowania i wymiany wyposa enia.
25. Uchwyty powinny być suche, czyste i nie pokryte
olejem lub smarem.
SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA
NIE pozwól, aby poczucie pewności i znajomości
wyrobu (uzyskane w wyniku wielokrotnego u ywania)
zastąpiły ścisłe przestrzeganie zasad bezpiecznej
pracy z piłą obrotową. Je eli to urządzenie będzie
u ywane w sposób niebezpieczny lub nieprawidłowy,
mo e dojść do powa nych obra eń.
Niebezpieczeństwo:
1. Trzymaj ręce z daleka od miejsca cięcia i
brzeszczotu. Trzymaj drugą rękę na uchwycie
pomocniczym lub obudowie silnika. Jeżeli obie
ręce będą trzymały piłę, nie będą one mogły zostać
przecięte przez brzeszczot.
2. Nie sięgaj pod obrabiany przedmiot. słona nie
chroni przed brzeszczotem pod obrabianym
przedmiotem. Nie próbuj wyciągać przeciętego
materiału, kiedy brzeszczot porusza się.
STRZEŻENIE: Brzeszczot obraca się po
wyłączeniu. Przed chwyceniem przeciętego
materiału, zaczekaj, aż brzeszczot zatrzyma się.
3. Ustaw głębokość cięcia na odpowiednią dla
grubości obrabianego przedmiotu. Pod
obrabianym przedmiotem powinno być widać mniej
niż cały ząb brzeszczotu.
4. Nigdy nie przytrzymuj przecinanego przedmiotu
rękoma lub nogami. Przymocuj obrabiany
przedmiot do stabilnej platformy. Ważne jest
właściwe zamocowanie przedmiotu w celu
ograniczenia narażenia części ciała, zakleszczenia
brzeszczotu lub utraty panowania. (Rys. 1)

1919
5. Podczas wykonywania prac, w trakcie których
urządzenie tnące może zetknąć się z ukrytymi
przewodami elektrycznymi lub własnym
przewodem zasilania, trzyma urządzenie
zasilane prądem za izolowane powierzchnie
uchwytu. Zetknięcie się z przewodem elektrycznym
pod napięciem może sprawić, że odkryte metalowe
części urządzenia zasilanego prądem znajdą się
również pod napięciem, co może doprowadzić do
porażenia prądem obsługującego
6. Podczas cięcia wzdłużnego, zawsze używa
osłony przed rozszczepianiem lub prowadnicy
do prostych brzegów. Poprawia to dokładność
cięcia i zmniejsza prawdopodobieństwo
zakleszczenia się brzeszczotu
7. Zawsze używa brzeszczotów o właściwym
rozmiarze i kształcie otworu do zakładania
(rombowym lub okrągłym). Brzeszczoty nie
pasujące do zamocowania w pile mogą obracać się
mimośrodowo, powodując utratę panowania
8. Nigdy nie używa uszkodzonych lub
niewłaściwych podkładek lub śruby do
brzeszczotu. Podkładki i śruba do brzeszczotu
zostały specjalnie zaprojektowane dla tej piły w celu
zapewnienia optymalnej wydajności i bezpiecznej
pracy
9. Powody i sposób zapobiegania odbiciu do tyłu
- odbicie do tyłu jest nagłą reakcją na
zablokowanie, zakleszczenie lub nieprawidłowe
ustawienie brzeszczotu piły, powodującą, że piła,
nad którą nie ma się panowania, podnosi się i
wypada z obrabianego przedmiotu w kierunku
obsługującego;
- kiedy brzeszczot zostanie mocno zablokowany
lub zakleszczony przez zamykającą się szczelinę
po cięciu, brzeszczot zatrzymuje się, a reakcja
silnika popycha urządzenie gwałtownie do tyłu, w
kierunku obsługującego;
- jeżeli brzeszczot skręci się lub nieprawidłowo
ustawi w cięciu, zęby na tylnym brzegu
brzeszczotu mogą wbić się w górną
powierzchnię drewna, powodując wysunięcie się
brzeszczotu ze szczeliny i odskoczenie
urządzenia do tyłu, w kierunku obsługującego
Odbicie do tyłu jest spowodowane nieprawidłowym
użyciem piły lub nieprawidłowym sposobem i
warunkami pracy i można go uniknąć, podejmując
podane poniżej środki ostrożności
•Trzyma stale piłę mocno dwiema rękoma i
ustaw ramiona w sposób pozwala ący na
przeciwstawienie się sile odbicia do tyłu.
Ustaw ciało po edne ze stron piły, a nie na linii
brzeszczotu. Odbicie do tyłu może spowodować
odskoczenie piły do tyłu, ale obsługujący może
zapanować nad towarzyszącymi mu siłami, jeżeli
podejmie odpowiednie środki ostrożności
•Jeżeli brzeszczot zakleszczy się lub eżeli
cięcie zostanie przerwane z innego powodu,
zwolni spust i trzyma piłę nieruchomo w
przecinanym materiale, aż brzeszczot
zatrzyma się całkowicie. Nigdy nie próbu
wy ąć piły z obrabianego przedmiotu lub
odciągnąć e do tyłu, kiedy brzeszczot rusza
się, ponieważ może do ść do odbicia do tyłu.
Zbadaj i wyeliminuj przyczyny zakleszczenia się
brzeszczotu
•Podczas ponownego uruchamiania piły w
obrabianym przedmiocie ustaw brzeszczot piły
w środku szczeliny i sprawdź, czy zęby piły nie
są wbite w materiał. Jeżeli brzeszczot piły będzie
zakleszczony, może on wyskoczyć z obrabianego
przedmiotu lub odbić do tyłu, kiedy piła zostanie
ponownie uruchomiona
•Podpiera duże panele, aby zminimalizować
niebezpieczeństwo zablokowania brzeszczotu
i odbicia do tyłu. Duże panele mają tendencję do
uginania się pod własnym ciężarem Podparcie
musi być umieszczone pod panelem po obu
stronach, w pobliżu linii cięcia i brzegu panelu
•Zmniejszenie ryzyka zablokowania brzeszczotu i
odbicia do tyłu Jeżeli podczas cięcia wymagane
jest oparcie piły na obrabianym przedmiocie,
powinna ona zostać oparta na większej części, a
mniejsza część powinna zostać odcięta
(Rys. 2 i 3)
•Nie używa tępych lub uszkodzonych
brzeszczotów. Nienaostrzone lub nieprawidłowo
ustawione brzeszczoty powodują wąskie cięcie,
co jest przyczyną nadmiernego tarcia,
zakleszczenia brzeszczotu i odbicia do tyłu
Brzeszczot powinien być ostry i czysty
Stwardniała na brzeszczotach żywica i guma
drzewna spowalniają piłę i zwiększają
prawdopodobieństwo odbicia do tyłu Czyść
brzeszczot, zdejmując go najpierw z urządzenia,
następnie czyszcząc go rozpuszczalnikiem do
żywicy i gumy, ciepłą wodą lub naftą Nigdy nie
używaj benzyny
•Dźwignie regulac i głębokości brzeszczotu i
kąta cięcia muszą być pewnie zamocowane
przed rozpoczęciem cięcia. Jeżeli ustawienie
brzeszczotu zmieni się podczas cięcia, może to
doprowadzić do zakleszczenia i odbicia do tyłu
•Bądź szczególnie ostrożny podczas
zagłębiania się w istnie ące ściany lub inne
nieznane mie sca. Wystający brzeszczot może
coś przeciąć, co może być przyczyną odbicia do
tyłu W przypadku zagłębiania wycofaj osłonę
dolną przy pomocy uchwytu do wycofywania
•ZAWSZE trzyma urządzenie pewnie dwiema
rękoma. NIGDY nie wkłada rąk ani palców za
piłę. Jeżeli dojdzie do odbicia do tyłu, piła może z
łatwością odskoczyć do tyłu ponad ręką
prowadząc do poważnych obrażeń osobistych
(Rys. 4)
•Nigdy nie wywiera na piłę nadmiernego
nacisku. Nadmierny nacisk może spowodować
nierówne cięcie, utratę dokładności i możliwe
odbicie do tyłu. Popychaj piłę do przodu z taką
prędkością, aby brzeszczot ciął bez zwalniania

2020
10. Przed ka dym u yciem sprawdź, czy osłona
dolna zamyka się prawidłowo. Nie uruchamiaj
piły, je eli osłona dolna nie przesuwa się bez
oporów i nie zamyka natychmiast. Nigdy nie
blokuj ani nie wią osłony dolnej w poło eniu
otwartym. Jeżeli piła zostanie przypadkowo
upuszczona, osłona dolna może zostać pogięta.
Podnieś osłonę dolną przy pomocy uchwytu do
wycofywania i upewnij się, czy przesuwa się ona
bez oporów i nie dotyka brzeszczotu ani żadnych
innych części przy wszystkich głębokościach i
kątach cięcia. Aby sprawdzić osłonę dolną, otwórz
ją ręką, a następnie zwolnij i patrz, jak się zamyka.
Sprawdź także, czy uchwyt do wycofywania nie
dotyka obudowy urządzenia. Pozostawienie
odsłoniętego brzeszczotu jest BARDZ
NIEBEZPIECZNE i może doprowadzić do
poważnych obrażeń osobistych.
11. Sprawdź działanie sprę yny osłony dolnej. Je eli
osłona i sprę yna nie działają prawidłowo,
muszą zostać naprawione przed przystąpieniem
do pracy. słona dolna może pracować wolniej na
skutek uszkodzenia części albo nagromadzenia
żywicy lub trocin.
12. Osłona dolna powinna być wycofywane ręcznie
tylko w celu wykonywania specjalnych cięć, np.
zagłębiania lub jednoczesnego cięcia pod kątem
poziomym i pionowym. Podnieś osłonę dolną
wycofując uchwyt i, kiedy tylko brzeszczot
wejdzie w materiał, zwolnij ją. Podczas
wszystkich innych cięć osłona dolna powinna
pracować automatycznie.
13. Przed odłoeniem piły na stół lub podłogę,
zawsze sprawdź, czy osłona dolna zakrywa
brzeszczot. Nieosłonięty, obracający się
brzeszczot może spowodować, że piła zacznie się
przemieszczać wstecz, przecinając wszystko, co
znajdzie się na jej drodze. Pamiętaj, że zatrzymanie
się brzeszczotu po zwolnieniu włącznika zabiera
trochę czasu. Przed odłożeniem piły po
zakończeniu cięcia upewnij się, czy osłona dolna
zamknęła się i brzeszczot zatrzymał się całkowicie.
14. Stosuj właściwy klin rozszczepiający dla
u ywanego brzeszczotu. Aby klin rozszczepiający
spełniał swoje zadanie, musi być on szerszy niż
korpus brzeszczotu, ale węższy niż jego zęby.
15. Ustaw klin rozszczepiający w sposób opisany w
niniejszej instrukcji obsługi. Nieprawidłowy
odstęp, położenie lub ustawienie mogą
spowodować, że klin rozszczepiający nie będzie
zapobiegał odbiciu do tyłu.
16. U ywaj zawsze klina rozszczepiającego, chyba
e wykonujesz cięcie z zagłębianiem. Po cięciu z
zagłębianiem klin rozszczepiający trzeba ustawić
ponownie. Klin rozszczepiający przeszkadza
podczas ciecia z zagłębianiem i może spowodować
odbicie do tyłu.
17. Aby klin rozszczepiający działał musi on wejść w
obrabiany przedmiot. Klin rozszczepiający nie
zapobiega odbiciu do tyłu podczas cięcia krótkich
przedmiotów.
18. Nie uruchamiaj piły, je eli klin rozszczepiający
jest zgięty. Nawet nieznaczne zablokowanie może
zmniejszyć prędkość zamykania się osłony.
19. Zachowaj dodatkową ostro ność podczas
cięcia mokrego drewna, tarcicy poddanej
obróbce ciśnieniowej lub drewna z sękami.
Dostosuj prędkość cięcia tak, aby urządzenie
przesuwało się płynnie, bez zmniejszania prędkości
brzeszczotu.
20. Unikaj cięcia gwoździ. Przed cięciem sprawdź
tarcicę i usuń z niej wszystkie gwoździe.
21. Ustaw szerszą część podstawy piły na tej części
obrabianego przedmiotu, która jest dobrze
podparta, a nie na części, która odpadnie po
przecięciu. Przykłady: Rys. 5 pokazuje
WŁAŚCIWY sposób odcinania końca deski, a
Rys. 6 NIEWŁAŚCIWY sposób. Je eli obrabiany
przedmiot jest krótki lub mały, zamocuj go. NIE
PRÓBUJ TRZYMAĆ KRÓTKICH PRZEDMIOTÓW
W RĘCE! (Rys. 5 i 6)
22. Nigdy nie próbuj ciąć mocując piłę obrotową do
góry nogami w imadle. Jest to bardzo
niebezpieczne i mo e prowadzić do powa nych
wypadków. (Rys. 7)
23. Niektóre materiały zawierają związki chemiczne,
które mogą być toksyczne. Podejmij środki
chroniące przed wdychaniem kurzu i kontaktem
ze skórą. Postępuj zgonie z zaleceniami
dotyczącym bezpieczeństwa podanymi przez
producenta materiału.
24. Nie zatrzymuj brzeszczotu wywierając na niego
poprzeczny nacisk.
25. Zawsze u ywaj brzeszczotów zalecanych w
niniejszej instrukcji obsługi. Nie u ywaj adnych
tarczy ściernych.
26. Podczas u ywania urządzenia zakładaj maskę
przeciwpyłową i osłonę uszu.
ZACHOWAJ TĘ INSTRUKCJĘ.
OSTRZEŻENIE:
NIEWŁAŚCIWE UŻYWANIE lub niestosowanie się do
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi mo e doprowadzić do powa nych
obra eń.
INSTRUKCJA OBSŁUGI
Wyjmowanie i instalowanie tarczy.
Następujące tarcze mogą być użyte w tym urządzeniu.
Grubość klina rozszczepiającego wynosi 1,8 mm.
STRZEŻENIE:
•Nie używaj tarcz, które nie spełniają charakterystyk
określonych w tej instrukcji.
•Nie używaj tarcz, których dysk jest grubszy lub,
których zestaw, jest mniejszy niż grubość klina
rozszczepiającego.
Aby wyjąć tarczę, obniż do końca blokadę wałka, aby
zablokować jego obracanie się, a następnie użyj klucza
inubs, aby poluźnić śrubę z łbem gniazdowym
sześciokątnym. (Rys. 8)
Teraz wyjmij kołnierz zewnętrzny, unieś pokrywę
ochronną na tyle na ile jest to możliwe i wyjmij tarczę.
(Rys. 9)
Max.
średn. Min. średn. Grubość tarczy Nacięcia
165 mm 150 mm 1,6 mm lub
mniej
1,9mm
lub więcej
