Makita CXT JR103D User manual

JR103D
JR105D
EN Cordless Recipro Saw INSTRUCTION MANUAL 4
FR Scie Recipro sans Fil MANUEL D’INSTRUCTIONS 9
DE Akku Reciprosäge BETRIEBSANLEITUNG 14
IT Seghetto diritto a batteria ISTRUZIONI PER L’USO 20
NL Accureciprozaag GEBRUIKSAANWIJZING 26
ES Sierra Recíproca Inalámbrica MANUAL DE
INSTRUCCIONES 31
PT Serra Sabre a Bateria MANUAL DE INSTRUÇÕES 37
DA Akku bajonetsav BRUGSANVISNING 42
EL Παλινδρομικό πριόνι
μπαταρίας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 47
TR Akülü Kılıç Testere KULLANMA KILAVUZU 53

1
2
3
Fig.1
1
2
Fig.2
1
23
4
Fig.3
1
Fig.4
1
3
2
Fig.5
1
2
Fig.6
12
Fig.7
34
1
2
Fig.8
2

1
2
34
Fig.9
1
2
3
4
Fig.10
Fig.11
1
2
Fig.12
Fig.13
Fig.14
Fig.15
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: JR103D JR105D
Length of stroke 13 mm
Strokes per minute 0 - 3,300 min-1
Max. cutting capacities Pipe 50 mm
Wood 50 mm
Rated voltage D.C. 10.8 V - 12 V max
Overall length
(Depending on the battery)
376 - 386 mm
Net weight 1.3 - 1.5 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• The weight may differ depending on the attachment(s), including the battery cartridge. The lightest and heavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Battery cartridge BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Charger DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Some of the battery cartridges and chargers listed above may not be available depending on your region of
residence.
WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for sawing wood, plastic and fer-
rous materials.
Noise
The typical A-weighted noise level determined accord-
ing to EN62841-2-11:
Model JR103D
Sound pressure level (LpA) : 78 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
Model JR105D
Sound pressure level (LpA) : 78 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
method and may be used for comparing one tool with
another.
NOTE: The declared noise emission value(s)
may also be used in a preliminary assessment of
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-11:
Model JR103D
Work mode: cutting boards
Vibration emission (ah,B) : 8.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: cutting wooden beams
Vibration emission (ah,WB) 8.0 m/s2
Uncertainty (K) : 1.5 m/s2
Model JR105D
Work mode: cutting boards
Vibration emission (ah,B) : 8.0 m/s2
Uncertainty (K) : 1.5 m/s2

5ENGLISH
Work mode: cutting wooden beams
Vibration emission (ah,WB) 8.0 m/s2
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during
actual use of the power tool can differ from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Cordless recipro saw safety
warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting accessory may contact hidden wir-
ing. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable plat-
form. Holding the workpiece by hand or against
your body leaves it unstable and may lead to loss
of control.
3. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the
workpiece before cutting so that the blade will
not strike the oor, workbench, etc.
7. Hold the tool rmly.
8. Make sure the blade is not contacting the
workpiece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to
come to a complete stop before removing the
blade from the workpiece.
12. Do not touch the blade or the workpiece imme-
diately after operation; they may be extremely
hot and could burn your skin.
13. Do not operate the tool at no-load
unnecessarily.
14. Always use the correct dust mask/respirator
for the material and application you are work-
ing with.
15. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).

6ENGLISH
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Please also observe possibly more detailed
national regulations.
Tape or mask off open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
sive heat, explosion, or leak of electrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causingres,personalinjuryanddamage.Itwill
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridgermlymaycausethemtoslipoffyourhands
and result in damage to the tool and battery cartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.
Battery protection system
The tool is equipped with a battery protection system.
This system automatically cuts off power to the motor to
extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
an abnormally high current.
In this situation, turn the tool off and stop the application
that caused the tool to become overloaded. Then turn
the tool on to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before turning the tool
on again.
Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. If you turn the tool on, the motor runs
again but stops soon. In this situation, remove and
recharge the battery.

7ENGLISH

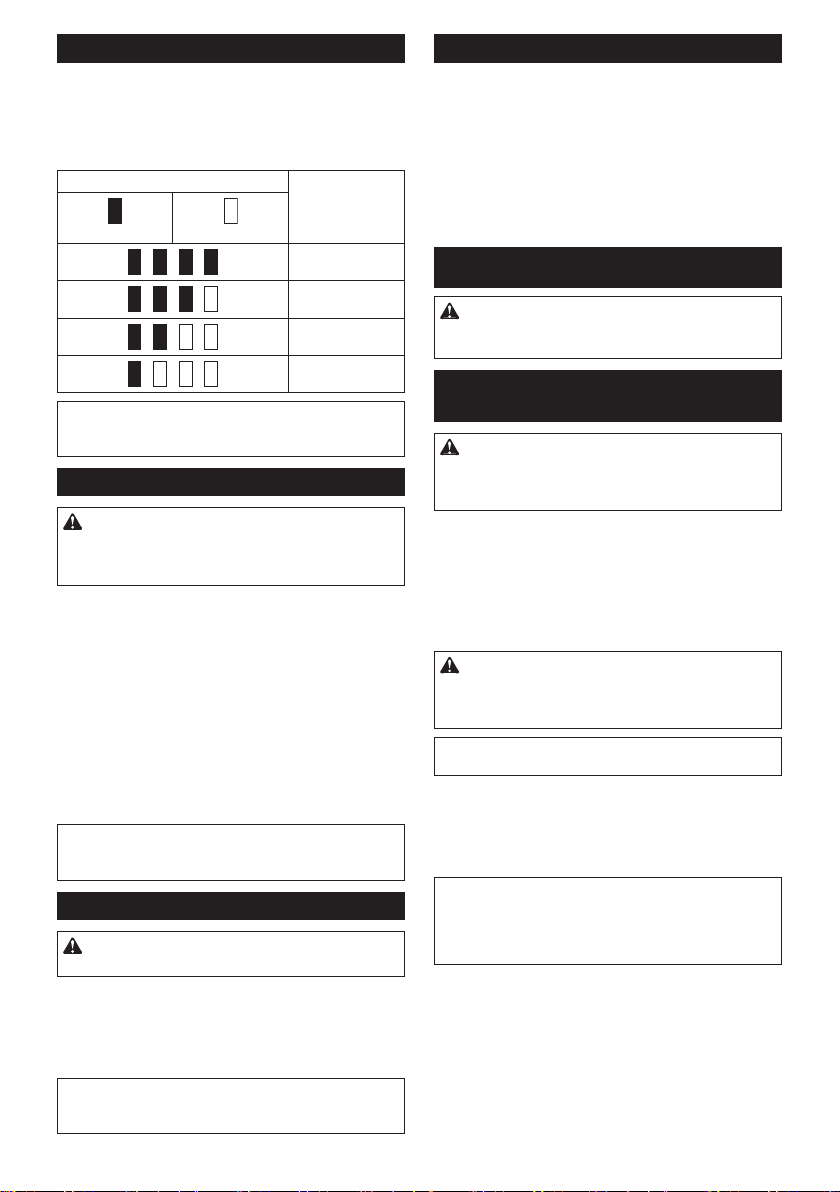

Indicating the remaining battery capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may differ slightly
from the actual capacity.
Switch action
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch lever/trigger actuates properly and returns
to the “OFF” position when released.
►Fig.3: 1. Lock-off button 2. Lock-off lever 3. Switch
lever 4. Switch trigger
To prevent the switch lever/trigger from accidentally
pulled, the lock-off lever/button are provided.
To start the tool, pull either switch lever or trigger.
• For the switch lever, pull the lock-off lever and
then pull the switch lever to start the tool.
• For the switch trigger, depress the lock-off button
and then pull the switch trigger to start to the tool.
The lock-off button can be pressed from either
right or left.
The tool speed is increased by increasing pressure on the
switch lever/trigger. Release the switch lever/trigger to stop.
NOTICE: Do not pull the switch lever/trigger hard
without pulling the lock-off lever/button. This can
cause switch breakage.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
►Fig.4: 1. Lamp
Pull the switch lever/trigger to light up the lamp. The lamp
keeps on lighting while the switch lever/trigger is being pulled.
The lamp goes out approximately 10 seconds after
releasing the switch lever/trigger.
NOTE: Use a dry cloth to wipe the dirt off the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
Adjusting the shoe
►Fig.5: 1. Hex wrench 2. Hex bolt 3. Loosen
Whenthebladelosesitscuttingefciencyinoneplace
along its cutting edge, reposition the shoe to utilize a
sharp, unused portion of its cutting edge. This will help
to lengthen the life of the blade.
To reposition the shoe, loosen the bolt with hex wrench.
Slide the shoe to the desired position and then tighten
theboltrmly.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Installing or removing the recipro/jig
saw blade
CAUTION: Always clean out all chips or for-
eign matter adhering to the blade and around the
blade clamp.Failuretodosomaycauseinsufcient
tighteningoftheblade,resultinginaseriousinjury.
For Model JR103D
►Fig.6: 1. Recipro saw blade 2. Blade clamp sleeve
Insert the recipro saw blade into the blade clamp as far
asitwillgo.Thebladeclampsleeverotatesandxes
the recipro saw blade. Make sure that the recipro saw
blade cannot be extracted even though you try to pull
it out.
CAUTION: If you do not insert the recipro saw
blade deep enough, the recipro saw blade may be
ejected unexpectedly during operation. This can
be extremely dangerous.
NOTE:Youcannotusethejigsawbladewith
JR103D.
►Fig.7: 1. Recipro saw blade 2. Blade clamp sleeve
To remove the recipro saw blade, rotate the blade
clamp sleeve in the direction of the arrow fully. The reci-
pro saw blade is removed and the blade clamp sleeve is
xedatthereleasedposition.
NOTE: If you remove the recipro saw blade without
rotating the blade clamp sleeve fully, the sleeve
maynotbexed.Inthiscase,rotatetheblade
clampsleevefully,thenmakethesleevexedatthe
released position.

8ENGLISH
For Model JR105D
►Fig.8: 1. Hex wrench 2. Bolt 3. Loosen 4. Tighten
►Fig.9: 1. Recipro saw blade 2. Hex wrench 3. Hole
for recipro saw blade 4. Blade clamp
Toinstalltherecipro/jigsawblade,loosentheboltby
hex wrench. When installing a recipro saw blade, press
the bolt with the hex wrench to open the slot during
inserting the blade.
►Fig.10: 1.Recipro/jigsawblade2. Blade clamp
3. Hole for recipro saw blade 4.Holeforjig
saw blade
►Fig.11
Youcanusebothjigsawblades(Btype)andrecipro
saw blades according to your work. Insert the recipro/
jigsawbladestraightintothebladeclampandtighten
itbyhexwrench.Pulltherecipro/jigsawbladelightlyto
makesurethattherecipro/jigsawbladedoesnotfalloff
during operation.
Toremovetherecipro/jigsawblade,followtheinstalla-
tion procedure in reverse.
Hex wrench storage
►Fig.12: 1. Hex wrench 2. Protrusion
When not in use, store the hex wrench as shown in the
guretokeepitfrombeinglost.
OPERATION
CAUTION: Always press the shoe rmly
against the workpiece during operation. If the
shoe is removed or held away from the workpiece
during operation, strong vibration and/or twisting will
be produced, causing the blade to snap dangerously.
CAUTION: Always wear gloves to protect
your hands from hot ying chips when cutting
metal.
CAUTION: Be sure to always wear suitable
eye protection which conforms with current
national standards.
CAUTION: Always use a suitable coolant
(cutting oil) when cutting metal. Failure to do so will
cause premature blade wear.
CAUTION: Do not quirk the blade during
cutting.
►Fig.13
Presstheshoermlyagainsttheworkpiece.Donot
allow the tool to bounce. Bring the recipro saw blade
into light contact with the workpiece. First, make a pilot
groove using a slower speed. Then use a faster speed
to continue cutting.
►Fig.14
►Fig.15
You can use the switch lever or trigger according to your
work.
NOTE: If the tool is operated continuously until the
battery cartridge has discharged, allow the tool to rest
for 15 minutes before proceeding with a fresh battery.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Recipro saw blades
• Jig saw blades (only for Model JR105D)
• Makita genuine battery and charger
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.

9FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : JR103D JR105D
Longueur de la course 13 mm
Cycles par minute 0 - 3 300 min-1
Capacités de coupe maximales Tuyauterie 50 mm
Bois 50 mm
Tension nominale 10,8 V - 12 V c.c. max.
Longueur totale
(Selon la batterie)
376 - 386 mm
Poids net 1,3 - 1,5 kg
• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications
contenuesdanscemanuelsontsujettesàmodicationsanspréavis.
• Lesspécicationspeuventvariersuivantlespays.
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la
pluslourde,conformémentàlaprocédureEPTA01/2014,sontindiquéesdansletableau.
Batterie et chargeur applicables
Batterie BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Chargeur DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.
Utilisations
L’outil est conçu pour scier le bois, le plastique, et les
métaux ferreux.
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN62841-2-11 :
Modèle JR103D
Niveau de pression sonore (LpA) : 78 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).
Modèle JR105D
Niveau de pression sonore (LpA) : 78 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit en fonctionnement peut dépasser 80 dB (A).
NOTE : La ou les valeurs d’émission de bruit décla-
réesontétémesuréesconformémentàlaméthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs d’émission de bruit décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : Portez un serre-tête antibruit.
AVERTISSEMENT : L’émission de bruit
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN62841-2-11 :
Modèle JR103D
Mode de travail : coupe de planches
Émission de vibrations (ah,B) : 8,0 m/s2
Incertitude (K) : 1,5 m/s2
Mode de travail : coupe de poutre/pièce de bois
Émission de vibrations (ah,WB) 8,0 m/s2
Incertitude (K) : 1,5 m/s2
Modèle JR105D
Mode de travail : coupe de planches
Émission de vibrations (ah,B) : 8,0 m/s2
Incertitude (K) : 1,5 m/s2

10 FRANÇAIS
Mode de travail : coupe de poutre/pièce de bois
Émission de vibrations (ah,WB) 8,0 m/s2
Incertitude (K) : 1,5 m/s2
NOTE : La ou les valeurs de vibration totales décla-
réesontétémesuréesconformémentàlaméthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs de vibration totales décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : L’émission de vibrations lors
de l’usage réel de l’outil électrique peut être différente de
la ou des valeurs déclarées, suivant la façon dont l’outil
est utilisé, particulièrement selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
Aàcemoded’emploi.
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
et spécications qui accompagnent cet outil
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion, un incendie et/ou de graves blessures.
Conservez toutes les mises en garde et
instructions pour référence ultérieure.
Le terme « outil électrique » dans les avertissements
faitréférenceàl’outilélectriquealimentéparlesecteur
(aveccordond’alimentation)ouàl’outilélectriquefonc-
tionnant sur batterie (sans cordon d’alimentation).
Consignes de sécurité relatives à la
scie recipro sans l
1. Saisissez l’outil électrique par ses surfaces de prise
isolées lorsque vous effectuez des travaux au cours
desquels l’accessoire tranchant peut entrer en
contact avec des ls cachés. Le contact de l’acces-
soiretranchantavecunlsoustensionpeutmettresous
tension les parties métalliques exposées de l’outil élec-
trique, causant ainsi un choc électrique chez l’utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour xer la pièce sur une
surface de travail stable. La pièce sera instable
et vous risquez d’en perdre la maîtrise si vous la
tenez dans vos mains ou l’appuyez contre votre
corps.
3. Portez toujours des lunettes de sécurité. Les
lunettes ordinaires et les lunettes de soleil NE
sont PAS des lunettes de sécurité.
4.
Évitez de couper les clous. Avant de commencer le
travail, inspectez la pièce et retirez tous les clous.
5. Ne coupez pas des pièces trop grandes.
6.
Avant d’effectuer la coupe, assurez-vous que le déga-
gement sous la pièce est sufsant pour que la lame
ne heurte pas une surface dure (sol, établi, etc.).
7. Tenez l’outil fermement.
8. Assurez-vous que la lame n’est pas en contact
avec la pièce avant de mettre l’outil en marche.
9.
Gardez vos mains à l’écart des pièces en mouvement.
10. Ne vous éloignez pas en laissant l’outil tour-
ner. Ne le faites fonctionner que lorsque vous
l’avez bien en main.
11. Avant de retirer la lame de la pièce, mettez
toujours l’outil hors tension et attendez que la
lame soit complètement immobilisée.
12. Ne touchez ni la lame ni la pièce immédiate-
ment après la coupe ; elles peuvent être très
chaudes et vous risquez de vous brûler.
13. Ne faites pas tourner l’outil à vide inutilement.
14.
Portez toujours un masque antipoussières/un respirateur
adapté au matériau travaillé et à l’application utilisée.
15. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez
tout contact avec la peau. Suivez les données
de sécurité du fournisseur du matériau.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un sen-
timent d’aisance et de familiarité avec le produit, en
négligeant le respect rigoureux des consignes de
sécurité qui accompagnent le produit en question.
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce mode
d’emploi peut entraîner de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les instructions
et précautions relatives (1) au chargeur de batterie, (2)
à la batterie, et (3) au produit utilisant la batterie.
2. Ne démontez pas la batterie.
3.
Cessez immédiatement l’utilisation si le temps de
fonctionnement devient excessivement court. Il y a
risque de surchauffe, de brûlures, voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.

11 FRANÇAIS
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
chauffe, parfois des brûlures et même une
panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
gencesspéciquesenmatièred’étiquetageet
d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementations nationales susceptibles d’être
plus détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Suivez les réglementations locales en matière
de mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita. L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
une explosion ou une fuite de l’électrolyte.
CONSERVEZ CES INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
autrequeMakitaoudebatteriesmodiéespeutpro-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
retirée avant de l’ajuster ou de vérier son
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie. Si vous ne tenez pas fermement l’outil
et la batterie, ils peuvent vous glisser des mains, et
s’abîmer ou vous blesser.
►Fig.1: 1. Voyant rouge 2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
toutenfaisantglisserleboutonàl’avantdelabatterie.
Pour mettre en place la batterie, alignez la languette sur
la batterie avec la rainure sur le compartiment et insé-
rez-la.Insérez-laàfondjusqu’àcequ’unlégerdéclic
se fasse entendre. Si le voyant rouge sur le dessus du
boutonestvisible,celasigniequ’ellen’estpasbien
verrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible. Sinon, elle pourrait tomber acciden-
tellement de l’outil, au risque de vous blesser ou de
blesser quelqu’un se trouvant près de vous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
ne l’insérez pas correctement.
Système de protection de la batterie
L’outil est équipé d’un système de protection de la
batterie. Ce système coupe automatiquement le cou-
rant de l’outil pour prolonger la durée de service de la
batterie.
L’outil s’arrêtera automatiquement en cours d’utilisation
si l’outil et/ou la batterie se trouve dans l’une ou l’autre
des situations suivantes :
Surcharge :
L’outil est utilisé de manière telle qu’il consomme un
courant anormalement élevé.
Dans ce cas, éteignez l’outil et arrêtez la tâche ayant
provoqué la surcharge de l’outil. Puis rallumez l’outil
pour reprendre la tâche.
Si l’outil ne démarre pas, c’est que la batterie a sur-
chauffé. Dans ce cas, laissez la batterie refroidir avant
de rallumer l’outil.
Faible tension de la batterie :
La charge restante de la batterie est trop faible et l’outil
ne fonctionne pas. Si vous mettez l’outil sous tension,
le moteur redémarre, mais s’arrête rapidement. Le cas
échéant, retirez et rechargez la batterie.

12 FRANÇAIS
Indication de la charge restante de la batterie
Uniquement pour les batteries avec voyant lumineux
►Fig.2: 1. Témoins 2.Boutondevérication
Appuyezsurleboutondevéricationsurlabatterie
pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint
75%à100%
50%à75%
25%à50%
0%à25%
NOTE : Selon les conditions d’utilisation et la tem-
pérature ambiante, l’indication peut être légèrement
différente de la capacité réelle.
Fonctionnement de la gâchette
ATTENTION : Avant d’installer la batterie dans
l’outil, vériez toujours que la gâchette/la gâchette
allongée fonctionnent correctement et reviennent en
position d’arrêt (OFF) une fois libérées.
►Fig.3: 1. Bouton de sécurité 2. Levier de sécurité
3. Gâchette allongée 4. Gâchette
Le bouton/le levier de sécurité permettent d’éviter d’appuyer
accidentellement sur la gâchette/la gâchette allongée.
Pourmettrel’outilenmarche,ilsuftd’appuyersurla
gâchette ou la gâchette allongée.
• Pour démarrer l’outil avec la gâchette allongée,
appuyez sur le levier de sécurité puis sur la
gâchette allongée.
• Pour démarrer l’outil avec la gâchette, appuyez
sur le bouton de sécurité puis sur la gâchette.
Vous pouvez appuyer sur le bouton de sécurité
depuis le côté gauche ou droit de l’outil.
La vitesse de l’outil augmente quand vous augmentez
la pression sur la gâchette/gâchette allongée. Pour
arrêter l’outil, libérez la gâchette/gâchette allongée.
REMARQUE : Ne forcez pas sur la gâchette/gâchette
allongée si vous n’avez pas actionné le bouton/levier de
sécurité. Vous risquez de casser l’interrupteur.
Allumage de la lampe avant
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
►Fig.4: 1. Lampe
Appuyez sur la gâchette/gâchette allongée pour allu-
mer la lampe. La lampe reste allumée tant que vous
appuyez sur la gâchette/gâchette allongée.
La lampe s’éteint environ 10 secondes après libération
de la gâchette/gâchette allongée.
NOTE : Retirez la saleté sur la lentille de la lampe
avecunchiffonsec.Prenezsoindenepaséraer
la lentille de la lampe sous peine de diminuer son
éclairage.
Réglage du sabot
►Fig.5: 1. Clé hexagonale 2. Boulon hexagonal
3. Desserrer
Lorsquelalameperddesonefcacitédecoupesur
une portion de son tranchant, repositionnez le sabot de
façonàutiliseruneportionintactedutranchant.Cela
vous permettra d’allonger la durée de vie de votre lame.
Pourmodierlapositiondusabot,desserrezleboulon
aveclacléhexagonale.Faitesglisserlesabotàlaposi-
tion souhaitée et resserrez fermement le boulon.
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Pose et dépose de la lame de scie
recipro/scie sauteuse
ATTENTION : Enlevez toujours tous les
copeaux ou les corps étrangers qui adhèrent sur
la lame et autour du serre-lame. Sinon, la lame
risque de ne pas être assez serrée, ce qui pourrait
entraîner des blessures graves.
Pour le modèle JR103D
►Fig.6: 1. Lame de scie recipro 2. Manchon de ser-
rage de la lame
Insérezlalamedesciereciproàfonddansleporte-
lame. Tournez le manchon de serrage de la lame pour
bloquer la lame de scie recipro. Tirez sur la lame de
scie recipro pour vous assurer qu’elle est bien bloquée.
ATTENTION : Si la lame de scie recipro n’est
pas insérée assez profondément, elle risque
d’être éjectée de manière inattendue pendant que
l’outil fonctionne. Cela est extrêmement dangereux.
NOTE : Vous ne pouvez pas utiliser de lame de scie
sauteuse avec le modèle JR103D.
►Fig.7: 1. Lame de scie recipro 2. Manchon de ser-
rage de la lame
Pour retirer la lame de scie recipro, tournez le manchon
deserragedelalameàfonddanslesensindiquéparla
èche.Lalamedescierecipropeutalorsêtredégagée,
et le manchon de serrage de la lame est bloqué en
position ouverte.
NOTE : Si vous retirez la lame de scie recipro sans
tournerlemanchondeserragedelalameàfond,
le manchon risque de ne pas se bloquer en position
ouverte. Dans ce cas, tournez le manchon de serrage
delalameàfond,puisassurez-vousqu’ilestbloqué
en position ouverte.

13 FRANÇAIS
Pour le modèle JR105D
►Fig.8: 1. Clé hexagonale 2. Boulon 3. Desserrer
4. Serrer
►Fig.9: 1. Lame de scie recipro 2. Clé hexago-
nale 3.Oricepourlamedescierecipro
4. Porte-lame
Pour installer la lame de scie recipro/scie sauteuse,
desserrez le boulon avec la clé hexagonale. Lorsque
vous installez la lame de scie recipro, appuyez sur
le boulon avec la clé hexagonale pour ouvrir la fente
pendant l’insertion de la lame.
►Fig.10:
1. Lame de scie recipro/scie sauteuse
2. Porte-lame 3.Oricepourlamedescie
recipro 4.Oricepourlamedesciesauteuse
►Fig.11
Vous pouvez utiliser des lames de scie sauteuse (type B) ou
desciereciproenfonctiondutravailàeffectuer.Insérezla
lamedescierecipro/sciesauteuseàfonddansleporte-lame
et bloquez-la en serrant le boulon avec la clé hexagonale. Tirez
légèrement sur la lame de scie recipro/scie sauteuse pour véri-
erqu’ellenerisquepasdetomberencoursd’utilisation.
Pour retirer la lame de scie recipro/scie sauteuse, inver-
sez les étapes de la procédure d’installation.
Rangement de la clé hexagonale
►Fig.12: 1. Clé hexagonale 2. Partie saillante
Après utilisation, rangez la clé hexagonale comme
indiquésurlagurepouréviterdel’égarer.
UTILISATION
ATTENTION : Appuyez toujours fermement
le sabot contre la pièce durant l’utilisation. Si le
sabotestretiréoutenuàl’écartdelapiècependant
l’utilisation, de fortes vibrations et/ou une torsion se
produiront, provoquant une rupture dangereuse de
la lame.
ATTENTION : Portez toujours des gants
an de protéger vos mains des projections de
copeaux brûlants quand vous sciez du métal.
ATTENTION : Assurez-vous de toujours por-
ter un dispositif de protection des yeux adéquat,
conforme aux normes nationales en vigueur.
ATTENTION : Utilisez toujours un réfrigérant
adapté (huile de coupe) quand vous sciez du
métal. Faute de cette précaution, vous userez pré-
maturément votre lame.
ATTENTION : Ne tordez pas la lame pendant
la coupe.
►Fig.13
Appuyez fermement le sabot contre la pièce. Ne laissez pas
l’outil rebondir. Amenez la lame de scie recipro en contact léger
aveclapièce.Tracezd’abordunsillonpiloteenfaisanttournerà
faiblevitesse.Continuezvotresciageàlavitessenormale.
►Fig.14
►Fig.15
Utilisez la gâchette ou la gâchette allongée en fonction
dutravailàeffectuer.
NOTE : Si l’outil est utilisé de manière continue
jusqu’àcequelabatteriesedécharge,laissez-le
reposer 15 minutes avant de poursuivre le travail
avec une batterie chargée.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation, tout travail d’entretien ou de réglage
doivent être effectués par un centre d’entretien Makita
agréé, avec des pièces de rechange Makita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi. L’utilisation de tout autre accessoire ou
pièce complémentaire peut comporter un risque de
blessure. N’utilisez les accessoires ou pièces complé-
mentairesqu’auxnsauxquellesilsontétéconçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre centre d’entretien local Makita.
• Lames de scie recipro
• Lames de scie sauteuse (uniquement pour le
modèle JR105D)
• Batterie et chargeur Makita d’origine
NOTE : Il se peut que certains éléments de la liste
soient compris dans l’emballage de l’outil en tant
qu’accessoires standard. Ils peuvent varier d’un pays
àl’autre.

14 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: JR103D JR105D
Hublänge 13 mm
Hubzahl pro Minute 0 - 3.300 min-1
Max. Schnitttiefen Rohr 50 mm
Holz 50 mm
Nennspannung 10,8 V - 12 V Gleichstrom
Gesamtlänge
(Abhängig vom Akku)
376 - 386 mm
Nettogewicht 1,3 - 1,5 kg
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen
Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
•
Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die
leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.
Zutreffende Akkus und Ladegeräte
Akku BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Ladegerät DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich.
WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-
welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.
Vorgesehene Verwendung
Das Werkzeug ist für das Sägen von Holz, Kunststoff
und Eisenmaterial vorgesehen.
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN62841-2-11:
Modell JR103D
Schalldruckpegel (LpA): 78 dB (A)
Messunsicherheit (K): 3 dB (A)
Der Geräuschpegel kann während des Betriebs 80 dB
(A) überschreiten.
Modell JR105D
Schalldruckpegel (LpA): 78 dB (A)
Messunsicherheit (K): 3 dB (A)
Der Geräuschpegel kann während des Betriebs 80 dB
(A) überschreiten.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG: Die Schallemission während der
tatsächlichen Benutzung des Elektrowerkzeugs kann
je nach der Benutzungsweise des Werkzeugs, und
speziell je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Wert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
Schwingungen
Schwingungsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN62841-2-11:
Modell JR103D
Arbeitsmodus: Schneiden von Brettern
Schwingungsemission (ah, B): 8,0 m/s2
Messunsicherheit (K): 1,5 m/s2
Arbeitsmodus: Schneiden von Holzbalken
Schwingungsemission (ah, WB) 8,0 m/s2
Messunsicherheit (K): 1,5 m/s2
Modell JR105D
Arbeitsmodus: Schneiden von Brettern
Schwingungsemission (ah, B): 8,0 m/s2
Messunsicherheit (K): 1,5 m/s2

15 DEUTSCH
Arbeitsmodus: Schneiden von Holzbalken
Schwingungsemission (ah, WB) 8,0 m/s2
Messunsicherheit (K): 1,5 m/s2
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können) für den
Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet werden.
WARNUNG: Die Vibrationsemission während
der tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des Werkzeugs,
und speziell je nach der Art des bearbeite-
ten Werkstücks, von dem (den) angegebenen
Emissionswert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit die-
sem Elektrowerkzeug gelieferten
Sicherheitswarnungen, Anweisungen,
Abbildungen und technischen Daten durch. Eine
Missachtung der unten aufgeführten Anweisungen
kann zu einem elektrischen Schlag, Brand und/oder
schweren Verletzungen führen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
Sicherheitswarnungen für Akku
Reciprosäge
1. Halten Sie das Elektrowerkzeug an den iso-
lierten Griffächen, wenn Sie Arbeiten aus-
führen, bei denen die Gefahr besteht, dass
das Schneidwerkzeug verborgene Kabel
kontaktiert. Bei Kontakt mit einem Strom führen-
den Kabel können die freiliegenden Metallteile
des Elektrowerkzeugs ebenfalls Strom führend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
2. Verwenden Sie Klemmen oder eine andere
praktische Methode, um das Werkstück auf
einer stabilen Unterlage zu sichern und abzu-
stützen. Wenn Sie das Werkstück nur von Hand
odergegenIhrenKörperhalten,bendetessich
in einer instabilen Lage, die zum Verlust der
Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder
Schutzbrille. Eine gewöhnliche Brille
oder Sonnenbrille ist KEIN Ersatz für eine
Sicherheitsbrille.
4. Vermeiden Sie das Schneiden von Nägeln.
Untersuchen Sie das Werkstück auf Nägel, und
entfernen Sie diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Schneiden,
dass genügend Platz hinter dem Werkstück
vorhanden ist, damit das Sägeblatt nicht auf
den Boden, die Werkbank usw. trifft.
7. Halten Sie das Werkzeug mit festem Griff.
8. Vergewissern Sie sich vor dem Einschalten
des Werkzeugs, dass das Sägeblatt nicht das
Werkstück berührt.
9. Halten Sie die Hände von beweglichen Teilen
fern.
10. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
11. Schalten Sie das Werkzeug stets aus, und war-
ten Sie, bis das Sägeblatt zum vollständigen
Stillstand kommt, bevor Sie das Sägeblatt aus
dem Werkstück entfernen.
12. Vermeiden Sie eine Berührung des Sägeblatts
oder des Werkstücks unmittelbar nach der
Bearbeitung, weil sie dann möglicherweise
noch sehr heiß sind und Hautverbrennungen
verursachen können.
13. Lassen Sie das Werkzeug nicht unnötig im
Leerlauf laufen.
14. Verwenden Sie stets die korrekte
Staubschutz-/Atemmaske für das jeweilige
Material und die Anwendung.
15. Manche Materialien können giftige
Chemikalien enthalten. Treffen Sie
Vorsichtsmaßnahmen, um das Einatmen
von Arbeitsstaub und Hautkontakt zu verhü-
ten. Befolgen Sie die Sicherheitsdaten des
Materiallieferanten.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von
der strikten Einhaltung der Sicherheitsregeln für
das vorliegende Produkt abhalten. MISSBRAUCH
oder Missachtung der Sicherheitsvorschriften in
dieser Anleitung können schwere Verletzungen
verursachen.

16 DEUTSCH
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2)
Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht star-
ken Stromuss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge
haben kann.
6. Lagern Sie das Werkzeug und den Akku nicht
an Orten, an denen die Temperatur 50 °C errei-
chen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unter-
liegen den Anforderungen der Gefahrengut-
Gesetzgebung.
Für kommerzielle Transporte, z. B. durch
Dritte oder Spediteure, müssen besondere
Anforderungen zu Verpackung und Etikettierung
beachtet werden.
Zur Vorbereitung des zu transportierenden
Artikels ist eine Beratung durch einen Experten für
Gefahrengut erforderlich. Bitte beachten Sie mög-
licherweise ausführlichere nationale Vorschriften.
Überkleben oder verdecken Sie offene Kontakte,
und verpacken Sie den Akku so, dass er sich in
der Verpackung nicht umher bewegen kann.
11. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten. Das Einsetzen
der Akkus in nicht konforme Produkte kann zu
einem Brand, übermäßiger Hitzebildung, einer
Explosion oder Auslaufen von Elektrolyt führen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-Akkus oder von Akkus, die abgeändert
worden sind, kann zum Bersten des Akkus und
daraus resultierenden Bränden, Personenschäden
und Beschädigung führen. Außerdem wird dadurch
die Makita-Garantie für das Makita-Werkzeug und
-Ladegerät ungültig.
Hinweise zur Aufrechterhaltung der
maximalen Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass
das Werkzeug ausgeschaltet und der Akku abge-
nommen ist.
Anbringen und Abnehmen des
Akkus
VORSICHT: Schalten Sie das Werkzeug
stets aus, bevor Sie den Akku anbringen oder
abnehmen.
VORSICHT: Halten Sie das Werkzeug und
den Akku beim Anbringen oder Abnehmen
des Akkus sicher fest. Wenn Sie das Werkzeug
und den Akku nicht sicher festhalten, können
sie Ihnen aus der Hand rutschen, was zu einer
Beschädigung des Werkzeugs und des Akkus und zu
Körperverletzungen führen kann.
►Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku
Ziehen Sie den Akku zum Abnehmen vom Werkzeug
ab, während Sie den Knopf an der Vorderseite des
Akkus verschieben.
Richten Sie zum Anbringen des Akkus dessen
Führungsfeder auf die Nut im Gehäuse aus, und schie-
ben Sie den Akku hinein. Schieben Sie ihn vollständig
ein, bis er mit einem hörbaren Klicken einrastet. Falls
die rote Anzeige an der Oberseite des Knopfes sichtbar
ist, ist der Akku nicht vollständig verriegelt.

17 DEUTSCH
VORSICHT: Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist. Anderenfalls kann er aus dem Werkzeug
herausfallen und Sie oder umstehende Personen
verletzen.
VORSICHT: Unterlassen Sie
Gewaltanwendung beim Anbringen des Akkus.
Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Akku-Schutzsystem
Das Werkzeug ist mit einem Akku-Schutzsystem aus-
gestattet. Dieses System schaltet die Stromversorgung
des Motors automatisch ab, um die Akku-Lebensdauer
zu verlängern.
Das Werkzeug schaltet sich während des Betriebs
automatisch ab, wenn Werkzeug und/oder Akku einer
der folgenden Bedingungen unterliegen:
Überlastung:
Das Werkzeug wird auf eine Weise benutzt, die eine
ungewöhnlich hohe Stromaufnahme bewirkt.
Schalten Sie in dieser Situation das Werkzeug aus,
und brechen Sie die Arbeit ab, die eine Überlastung
des Werkzeugs verursacht hat. Schalten Sie dann das
Werkzeug wieder ein, um neu zu starten.
Falls das Werkzeug nicht startet, ist der Akku überhitzt.
Lassen Sie den Akku in dieser Situation abkühlen,
bevor Sie das Werkzeug wieder einschalten.
Niedrige Akkuspannung:
Die Akku-Restkapazität ist zu niedrig, und das
Werkzeug funktioniert nicht. Wenn Sie das Werkzeug
einschalten, läuft der Motor wieder an, bleibt aber bald
darauf stehen. Nehmen Sie in dieser Situation den Akku
ab, und laden Sie ihn auf.
Anzeigen der Akku-Restkapazität
Nur für Akkus mit Anzeige
►Abb.2: 1. Anzeigelampen 2. Prüftaste
Drücken Sie die Prüftaste am Akku, um die Akku-
Restkapazität anzuzeigen. Die Anzeigelampen leuchten
wenige Sekunden lang auf.
Anzeigelampen Restkapazität
Erleuchtet Aus
75% bis 100%
50% bis 75%
25% bis 50%
0% bis 25%
HINWEIS: Abhängig von den
Benutzungsbedingungen und der
Umgebungstemperatur kann die Anzeige geringfügig
von der tatsächlichen Kapazität abweichen.
Schalterfunktion
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
der Schalthebel/Ein-Aus-Schalter ordnungsge-
mäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
►Abb.3: 1. Einschaltsperrknopf
2. Einschaltsperrhebel 3. Schalthebel
4. Ein-Aus-Schalter
Um versehentliche Betätigung des Schalthebels/Ein-
Aus-Schalters zu verhüten, ist das Werkzeug mit einem
Einschaltsperrhebel/-knopf ausgestattet.
Zum Einschalten des Werkzeugs entweder den
Schalthebel oder den Ein-Aus-Schalter betätigen.
• Im Falle des Schalthebels den
Einschaltsperrhebel ziehen, und dann den
Schalthebel zum Starten des Werkzeugs
betätigen.
• Im Falle des Ein-Aus-Schalters den
Einschaltsperrknopf drücken, und dann den Ein-
Aus-Schalter zum Starten des Werkzeugs betäti-
gen. Der Einschaltsperrknopf kann entweder von
rechts oder links gedrückt werden.
Die Hubzahl wird durch verstärkte Druckausübung auf
den Schalthebel/Ein-Aus-Schalter erhöht. Zum Anhalten
lassen Sie den Schalthebel/Ein-Aus-Schalter los.
ANMERKUNG: Betätigen Sie den Schalthebel/
Ein-Aus-Schalter nicht gewaltsam, ohne den
Einschaltsperrhebel/-knopf zu betätigen. Dies kann
zu Beschädigung des Schalters führen.
Einschalten der Frontlampe
VORSICHT: Blicken Sie nicht direkt in die
Lampe oder die Lichtquelle.
►Abb.4: 1. Lampe
Betätigen Sie den Schalthebel/Ein-Aus-Schalter, um
die Lampe einzuschalten. Die Lampe bleibt erleuchtet,
solange der Schalthebel/Ein-Aus-Schalter gedrückt
gehalten wird.
Die Lampe erlischt ungefähr 10 Sekunden nach dem
Loslassen des Schalthebels/Ein-Aus-Schalters.
HINWEIS: Wischen Sie Schmutz auf der
Lampenlinse mit einem trockenen Tuch ab. Achten
Sie sorgfältig darauf, dass Sie die Lampenlinse nicht
verkratzen, weil sich sonst die Lichtstärke verringert.
Einstellen des Schuhs
►Abb.5: 1. Inbusschlüssel 2. Sechskantschraube
3. Lösen
Wenn das Sägeblatt an einer Stelle seiner Schneide
abgenutzt ist, verändern Sie die Position des Schuhs,
um einen scharfen, unbenutzten Teil der Schneide
zu verwenden. Dadurch wird die Lebensdauer des
Sägeblatts verlängert.
Um den Schuh neu zu positionieren, lösen Sie die
Schraube mit dem Inbusschlüssel. Schieben Sie den
Schuh auf die gewünschte Position, und ziehen Sie
dann die Schraube fest.

18 DEUTSCH
MONTAGE
VORSICHT: Vergewissern Sie sich vor der
Ausführung von Arbeiten am Werkzeug stets,
dass das Werkzeug ausgeschaltet und der Akku
abgenommen ist.
Montieren und Demontieren des
Recipro-/Stichsägeblatts
VORSICHT: Säubern Sie das Sägeblatt
und den Bereich um die Sägeblattklemme stets
von anhaftenden Spänen oder Fremdkörpern.
Anderenfalls lässt sich das Sägeblatt möglicher-
weise nicht fest genug einspannen, was schwere
Verletzungen zur Folge haben kann.
Für Modell JR103D
►Abb.6: 1. Reciprosägeblatt
2. Sägeblatt-Spannhülse
Führen Sie das Reciprosägeblatt bis zum Anschlag in
die Sägeblattklemme ein. Die Sägeblatt-Spannhülse
drehtsichundxiertdasReciprosägeblatt.
Vergewissern Sie sich durch Zugversuch, dass sich das
Reciprosägeblatt nicht herausziehen lässt.
VORSICHT: Wird das Reciprosägeblatt nicht
tief genug eingeführt, kann es während des
Betriebs plötzlich herausgeschleudert werden.
Dies kann äußerst gefährlich sein.
HINWEIS: Das Stichsägeblatt kann nicht mit JR103D
verwendet werden.
►Abb.7: 1. Reciprosägeblatt
2. Sägeblatt-Spannhülse
Zum Entfernen des Reciprosägeblatts drehen Sie
die Sägeblatt-Spannhülse bis zum Anschlag in
Pfeilrichtung. Das Reciprosägeblatt kann nun entfernt
werden, und die Sägeblatt-Spannhülse wird in der
gelöstenStellungxiert.
HINWEIS: Wenn Sie das Reciprosägeblatt entfernen,
ohne die Sägeblatt-Spannhülse bis zum Anschlag zu
drehen, wird die Spannhülse möglicherweise nicht
xiert.DrehenSiedieSägeblatt-Spannhülseindie-
semFallbiszumAnschlag,undxierenSiesiedann
in der gelösten Stellung.
Für Modell JR105D
►Abb.8: 1. Inbusschlüssel 2. Schraube 3. Lösen
4. Anziehen
►Abb.9: 1. Reciprosägeblatt 2. Inbusschlüssel
3. Loch für Reciprosägeblatt
4. Sägeblattklemme
Zum Montieren des Recipro-/Stichsägeblatts die
Schraube mit dem Inbusschlüssel lösen. Wenn Sie ein
Reciprosägeblatt montieren, drücken Sie die Schraube
mit dem Inbusschlüssel hinein, um den Schlitz während
des Einschubs des Sägeblatts zu öffnen.
►Abb.10: 1. Recipro-/Stichsägeblatt
2. Sägeblattklemme 3. Loch für
Reciprosägeblatt 4. Loch für Stichsägeblatt
►Abb.11
SiekönnenjenachIhrerArbeitsowohlStichsägeblätter
(Typ B) als auch Reciprosägeblätter verwenden.
Führen Sie das Recipro-/Stichsägeblatt gerade in
die Sägeblattklemme ein, und ziehen Sie es mit dem
Inbusschlüssel fest. Ziehen Sie leicht am Recipro-/
Stichsägeblatt, um sicherzugehen, dass es während
des Betriebs nicht herausfällt.
Zum Demontieren des Recipro-/Stichsägeblatts ist das
Montageverfahren umgekehrt anzuwenden.
Aufbewahrung des Inbusschlüssels
►Abb.12: 1. Inbusschlüssel 2. Vorsprung
Wenn der Inbusschlüssel nicht benutzt wird, kann er an
der in der Abbildung gezeigten Stelle aufbewahrt wer-
den, damit er nicht verloren geht.
BETRIEB
VORSICHT: Drücken Sie den Schuh wäh-
rend des Sägebetriebs immer fest gegen
das Werkstück. Wird der Schuh während des
Sägebetriebs vom Werkstück entfernt oder fern-
gehalten, kommt es zu heftigen Vibrationen und/
oder Verdrehungen, die gefährliches Springen des
Sägeblatts verursachen.
VORSICHT: Tragen Sie beim Sägen von
Metall immer Handschuhe, um Ihre Hände vor
umheriegenden heißen Spänen zu schützen.
VORSICHT: Tragen Sie stets einen
geeigneten Augenschutz, der den aktuellen
Landesnormen entspricht.
VORSICHT: Verwenden Sie beim Sägen
von Metall immer ein geeignetes Kühlmittel
(Schneidöl). Anderenfalls kommt es zu vorzeitigem
Verschleiß des Sägeblatts.
VORSICHT: Vermeiden Sie abruptes
Verdrehen des Sägeblatts während des
Schneidens.
►Abb.13
Drücken Sie den Schuh fest gegen das Werkstück.
Lassen Sie das Werkzeug nicht springen. Bringen
Sie das Reciprosägeblatt in leichten Kontakt mit dem
Werkstück. Erzeugen Sie zunächst eine Führungsrille
mit niedrigerer Hubzahl. Setzen Sie dann den
Sägebetrieb mit einer höheren Hubzahl fort.
►Abb.14
►Abb.15
SiekönnenjenachIhrerArbeitentwederden
Schalthebel oder den Ein-Aus-Schalter benutzen.
HINWEIS: Wenn das Werkzeug im Dauerbetrieb
bis zur vollkommenen Entladung des Akkus benutzt
wurde, lassen Sie das Werkzeug vor dem Fortsetzen
des Betriebs mit einem frischen Akku 15 Minuten lang
ruhen.

19 DEUTSCH
WARTUNG
VORSICHT: Vergewissern Sie sich vor
der Durchführung von Inspektions- oder
Wartungsarbeiten stets, dass das Werkzeug aus-
geschaltet und der Akku abgenommen ist.
ANMERKUNG: Verwenden Sie auf keinen Fall
Benzin, Waschbenzin, Verdünner, Alkohol oder
dergleichen. Solche Mittel können Verfärbung,
Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-
Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
VORSICHT: Die folgenden Zubehörteile oder
Vorrichtungen werden für den Einsatz mit dem in
dieser Anleitung beschriebenen Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehörteile
oder Vorrichtungen kann eine Verletzungsgefahr
darstellen. Verwenden Sie Zubehörteile oder
Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser
Zubehörteile benötigen, wenden Sie sich bitte an Ihre
Makita-Kundendienststelle.
• Reciprosägeblätter
• Stichsägeblätter (nur für Modell JR105D)
• Original-Makita-Akku und -Ladegerät
HINWEIS: Manche Teile in der Liste können als
Standardzubehör im Werkzeugsatz enthalten sein.
Sie können von Land zu Land unterschiedlich sein.

20 ITALIANO
ITALIANO (Istruzioni originali)
DATI TECNICI
Modello: JR103D JR105D
Lunghezza della corsa 13 mm
Corse al minuto 0 - 3.300 min-1
Capacitàmassimeditaglio Tubi 50 mm
Legno 50 mm
Tensione nominale 10,8 V - 12 V CC max
Lunghezza complessiva
(A seconda della batteria)
376 - 386 mm
Peso netto 1,3 - 1,5 kg
• Acausadelnostroprogrammacontinuativodiricercaesviluppo,idatitecnicisonosoggettiamodichesenza
preavviso.
• I dati tecnici possono variare da nazione a nazione.
• Il peso può variare a seconda dell’accessorio o degli accessori, inclusa la cartuccia della batteria. La combina-
zione più leggera e quella più pesante, secondo la procedura EPTA 01/2014, sono indicate nella tabella.
Cartuccia della batteria e caricabatterie applicabili
Cartuccia della batteria BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Caricabatterie DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a
secondadellapropriaareageogracadiresidenza.
AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L’utilizzo di
altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.
Utilizzo previsto
Questo utensile è progettato per il taglio di legno, pla-
stica e materiali ferrosi.
Rumore
Livello tipico di rumore pesato A determinato in base
allo standard EN62841-2-11:
Modello JR103D
Livello di pressione sonora (LpA) : 78 dB (A)
Incertezza (K): 3 dB (A)
Il livello del rumore nelle condizioni di lavoro può supe-
rare gli 80 dB (A).
Modello JR105D
Livello di pressione sonora (LpA) : 78 dB (A)
Incertezza (K): 3 dB (A)
Il livello del rumore nelle condizioni di lavoro può supe-
rare gli 80 dB (A).
NOTA: Il valore o i valori dichiarati delle emissioni di
rumorisonostatimisuratiinconformitàaunmetodo
standarddiverica,epossonoessereutilizzatiper
confrontare un utensile con un altro.
NOTA: Il valore o i valori dichiarati delle emissioni di
rumori possono venire utilizzati anche per una valuta-
zione preliminare dell’esposizione.
AVVERTIMENTO: Indossare protezioni per
le orecchie.
AVVERTIMENTO: L’emissione di rumori
durante l’utilizzo effettivo dell’utensile elettrico
può variare rispetto al valore o ai valori dichiarati,
a seconda dei modi in cui viene utilizzato l’uten-
sile e specialmente a seconda di che tipo di pezzo
venga lavorato.
AVVERTIMENTO: Accertarsi di identicare
misure di sicurezza per la protezione dell’opera-
tore che siano basate su una stima dell’esposi-
zione nelle condizioni effettive di utilizzo (tenendo
conto di tutte le parti del ciclo operativo, ad esem-
pio del numero di spegnimenti dell’utensile e di
quando giri a vuoto, oltre al tempo di attivazione).
Vibrazioni
Valore totale delle vibrazioni (somma vettoriale trias-
siale) determinato in base allo standard EN62841-2-11:
Modello JR103D
Modalitàdilavoro:tagliodeipannelli
Emissione di vibrazioni (ah,B): 8,0 m/s2
Incertezza (K): 1,5 m/s2
Modalitàdilavoro:tagliodelletraviinlegno
Emissione di vibrazioni (ah,WB) 8,0 m/s2
Incertezza (K): 1,5 m/s2
