ENGLISH Explanation of general view

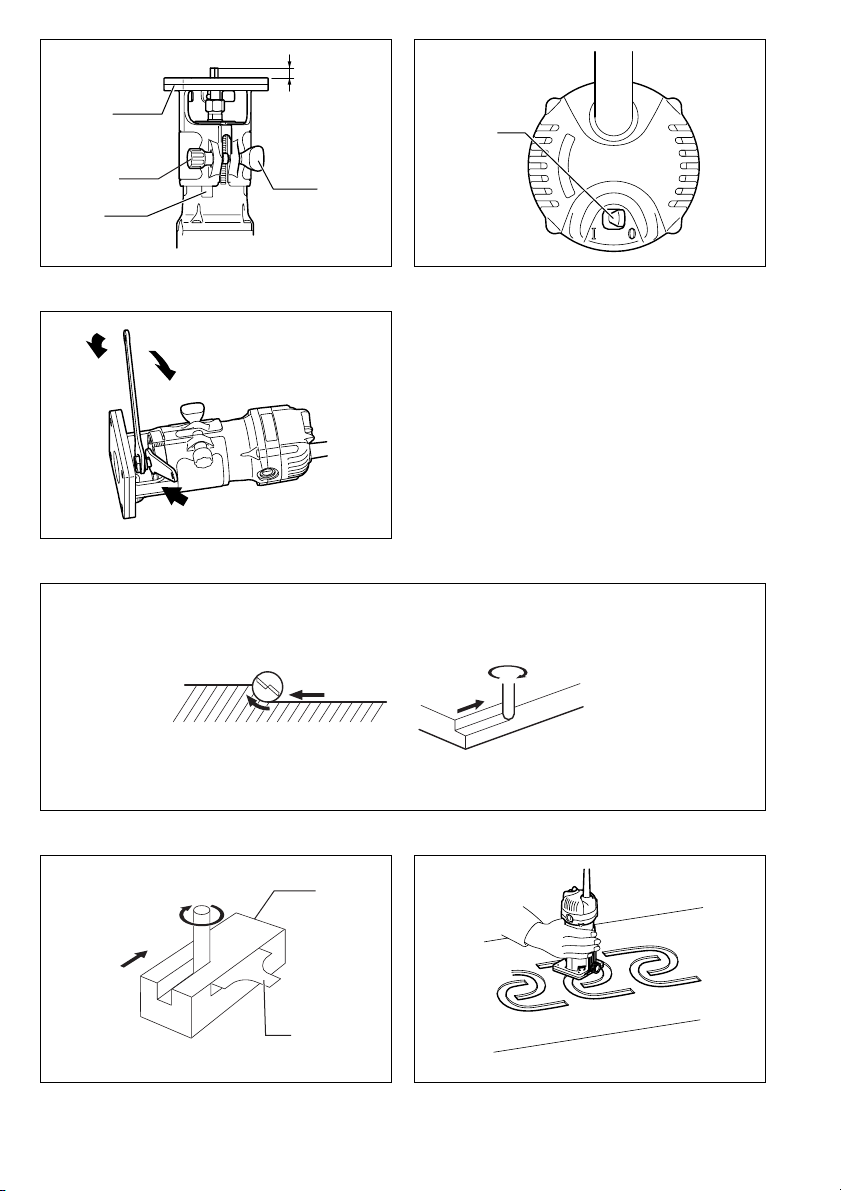

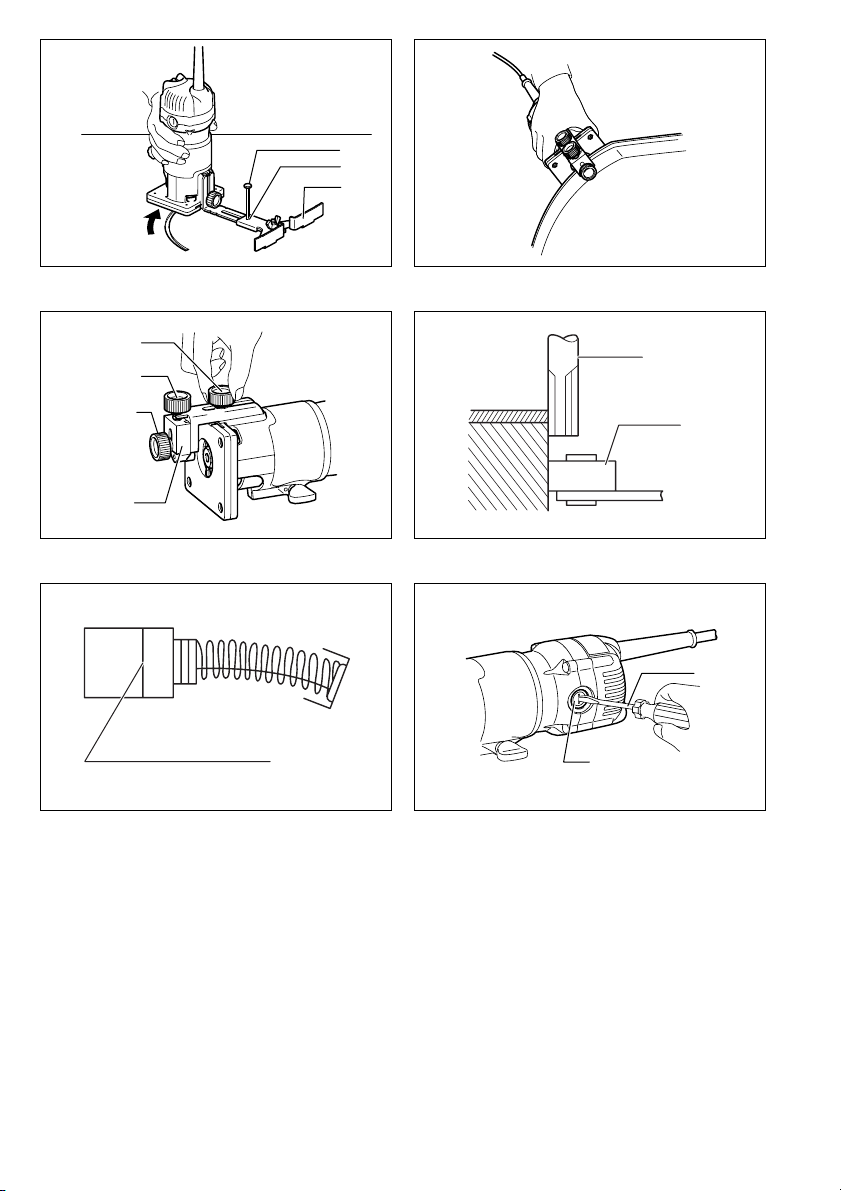

1Base
2Scale
3 Bit protrusion
4 Clamping nut
5 Adjusting screw
6 Switch lever
7 Loosen
8Tighten
9Hold
10 Workpiece
11 Feed direction
12 Bit revolving direction
13 View from the top of the tool
14 Straight guide
15 Base protector
16 Screws
17 Screwdriver
18 Bit
19 Templet
20 Templet guide
21 Bolt
22 Guide plate
23 Wing nut
24 Clamp screw (A)
25 Centre hole
26 Nail
27 Clamp screw (B)
28 Trimmer guide
29 Guide roller
30 Limit mark
31 Brush holder cap
SPECIFICATIONS
Model 3709
Collet chuck capacity....................................6 mm or 1/4”
No load speed (min-1)............................................30,000
Overall length ......................................................199 mm
Net weight............................................................... 1.5 kg
Safety class ............................................................. /II
• Due to the continuing program of research and devel-
opment, the specifications herein are subject to change
without prior notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for flush trimming and profiling of
wood, plastic and similar materials.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
Safety hints
For your own safety, please refer to enclosed safety
instructions.
ADDITIONAL SAFETY RULES ENB054-1
1. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord. Con-
tact with a “live” wire will make exposed metal
parts of the tool “live” and shock the operator.
2. Wear hearing protection during extended period
of operation.
3. Handle the bits very carefully.
4. Check the bit carefully for cracks or damage
before operation.
Replace cracked or damaged bit immediately.
5. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
6. Hold the tool firmly.
7. Keep hands away from rotating parts.
8. Make sure the bit is not contacting the work-
piece before the switch is turned on.
9. Before using the tool on an actual workpiece, let
it run for a while.
Watch for vibration or wobbling that could indi-
cate improperly installed bit.
10. Be careful of the bit rotating direction and the
feed direction.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Always switch off and wait for the bit to come to
a complete stop before removing the tool from
workpiece.
13. Do not touch the bit immediately after operation;
it may be extremely hot and could burn your
skin.
14. Always lead the power supply cord away from
the tool towards the rear.
15. Do not smear the tool base carelessly with thin-
ner, gasoline, oil or the like.
They may cause cracks in the tool base.
16. Draw attention to the need to use cutters of the
correct shank diameter and which are suitable
for the speed of the tool.
SAVE THESE INSTRUCTIONS.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.
Adjusting bit protrusion (Fig. 1)
To adjust the bit protrusion, loosen the clamping nut and
move the tool base up or down as desired by turning the
adjusting screw. After adjusting, tighten the clamping nut
firmly to secure the tool base.
Switch action (Fig. 2)
To start the tool, move the switch lever to the I (ON) posi-
tion. To stop the tool, move the switch lever to the O
(OFF) position.

6
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing trimmer bit (Fig. 3)
CAUTION:
• Use only the wrenches provided with the tool.
Insert the bit all the way into the collet cone and tighten
the collet nut securely with the two wrenches.
To remove the bit, follow the installation procedure in
reverse.
OPERATION
Set the tool base on the workpiece to be cut without the bit making any contact. Then turn the tool on and wait until the
bit attains full speed. Move the tool forward over the workpiece surface, keeping the tool base flush and advancing
smoothly until the cutting is complete.
When doing edge cutting, the workpiece surface should be on the left side of the bit in the feed direction. (Fig. 4)
NOTE:
• Moving the tool forward too fast may cause a poor quality of cut, or damage to the bit or motor. Moving the tool for-
ward too slowly may burn and mar the cut. The proper feed rate will depend on the bit size, the kind of workpiece and
depth of cut. Before beginning the cut on the actual workpiece, it is advisable to make a sample cut on a piece of
scrap lumber. This will show exactly how the cut will look as well as enable you to check dimensions.
• When using the trimmer shoe, the straight guide or the trimmer guide, be sure to keep it on the right side in the feed
direction. This will help to keep it flush with the side of the workpiece. (Fig. 5)
CAUTION:
• Since excessive cutting may cause overload of the motor or difficulty in controlling the tool, the depth of cut should
not be more than 3 mm at a pass when cutting grooves. When you wish to cut grooves more than 3 mm deep, make
several passes with progressively deeper bit settings.
Templet guide
The templet guide provides a sleeve through which the bit passes, allowing use of the trimmer with templet patterns.
(Fig. 6)
Remove the chip deflector.
Loosen the screws and remove the base protector. Place the templet guide on the base and replace the base protec-
tor. Then secure the base protector by tightening the screws. (Fig. 7)
Secure the templet to the workpiece. Place the tool on the templet and move the tool with the templet guide sliding
along the side of the templet. (Fig. 8)
NOTE:
• The workpiece will be cut a slightly different size from the templet. Allow for the distance (X) between the router bit
and the outside of the templet guide. The distance (X) can be calculated by using the following equation:
Straight guide (Accessory)
The straight guide is effectively used for straight cuts
when chamfering or grooving. (Fig. 9)
Attach the guide plate to the straight guide with the bolt
and the wing nut. (Fig. 10)
Remove the chip deflector.
Attach the straight guide with the clamp screw (A).
Loosen the wing nut on the straight guide and adjust the
distance between the bit and the straight guide. At the
desired distance, tighten the wing nut securely.
When cutting, move the tool with the straight guide flush
with the side of the workpiece. (Fig. 11)
If the distance (A) between the side of the workpiece and
the cutting position is too wide for the straight guide, or if
the side of the workpiece is not straight, the straight
guide cannot be used. In this case, firmly clamp a
straight board to the workpiece and use it as a guide
against the trimmer base. Feed the tool in the direction of
the arrow. (Fig. 12)
Circular work
Circular work may be accomplished if you assemble the
straight guide and guide plate as shown in Fig. 13 or 14.
Min. and max. radius of circles to be cut (distance
between the centre of circle and the centre of bit) are as
follows:
Min.: 70 mm
Max.: 221 mm
Fig. 13 for cutting circles between 70 mm and 121 mm in
radius.
Fig. 14 for cutting circles between 121 mm and 221 mm
in radius.
NOTE:
• Circles between 172 mm and 186 mm in radius cannot
be cut using this guide.
Distance (X) = outside diameter of the templet guide – router bit diameter
2

7
Align the centre hole in the straight guide with the centre
of the circle to be cut. Drive a nail less than 6 mm in
diameter into the centre hole to secure the straight guide.
Pivot the tool around the nail in clockwise direction.
(Fig. 15)
Trimming, curved cuts in veneers for furniture and the like
can be done easily with the trimmer guide. The guide
roller rides the curve and assures a fine cut. (Fig. 16)
Install the trimmer guide on the tool base with the clamp
screw (A). Loosen the clamp screw (B) and adjust the
distance between the bit and the trimmer guide by turn-
ing the adjusting screw (1 mm per turn). At the desired
distance, tighten the clamp screw (B) to secure the trim-
mer guide in place. (Fig. 17)
When cutting, move the tool with the guide roller riding
the side of the workpiece. (Fig. 18)
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
Replacing carbon brushes
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes. (Fig. 19)
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps. (Fig. 20)
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centres,
always using Makita replacement parts.

8
FRANÇAIS Descriptif
1 Bâti-support
2 Echelle de réglage
3 Saillie de la fraise
4 Écrou de serrage
5 Vis de réglage
6 Levier de l’interrupter
7 Desserrer
8 Serrer
9 Immobiliser
10 Pièce à travailler
11 Avance de l’outil
12 Rotation de la fraise
13 Vu depuis le haut de l’outil
14 Guide parallèle
15 Plaque de protection
16 Vis
17 Tournevis
18 Fraise
19 Gabarit
20 Guide à copier
21 Boulon
22 Support de guide
23 Ecrou à oreilles
24 Vis de serrage (B)
25 Trou de centrage
26 Clou
27 Vis de serrage (B)
28 Guide d’affleurage
29 Galet du guide
30 Trait de limite d’usure
31 Bouchon du porte-charbon
SPECIFICATIONS
Modèle 3709
Capacité de pince .......................................6 mm ou 1/4”
Vitesse à vide (min-1)............................................ 30 000
Longueur totale ................................................... 199 mm
Poids net ................................................................ 1,5 kg
Niveau de sécurité................................................... /II
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.
Utilisations
L’outil est conçu pour l’affleurage et le profilage du bois,
du plastique et autres matériaux similaires.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
CONSIGNES DE SECURITE
SUPPLEMENTAIRES
1. Saisissez l’outil par ses surfaces de poigne iso-
lées lorsque vous effectuez une opération au
cours de laquelle l’outil tranchant peut entrer en
contact avec des fils cachés ou avec son propre
cordon. Le contact avec un fil sous tension met-
tra les parties métalliques exposées de l’outil
sous tension, causant ainsi un choc électrique
chez l’utilisateur.
2. Portez une protection d’oreilles quand vous
devez travailler longuement.
3. Maniez les fraises avec soin.
4. Avant de travailler, vérifiez soigneusement que
les fraises ne sont ni fêlées ni endommagées ; si
tel est le cas, remplacez-les immédiatement.
5. Attention aux clous. Avant d’utiliser l’outil, ins-
pectez la pièce et retirez-les tous.
6. Tenez fermement votre outil.
7. Gardez les mains éloignées des pièces en mou-
vement.
8. Assurez-vous que la fraise ne touche pas la
pièce à travailler avant que le contact ne soit mis.
9. Avant de commencer à travailler, laissez tourner
l’outil à vide un instant ; assurez-vous qu’il n’y a
ni vibration ni ballottement, ce qui indiquerait
une fraise mal fixée.
10. Vérifiez toujours le sens de rotation de la fraise
et le sens de déplacement de l’outil.
11. Ne laissez pas tourner l’outil non tenu. Ne le
mettez en marche qu’une fois bien en mains.
12. Avant de retirer l’outil de la pièce à travailler,
coupez toujours le contact et attendez que la
fraise soit complètement arrêtée.
13. Ne touchez pas la fraise immédiatement après
son arrêt ; elle peut être extrêmement chaude et
pourrait vous brûler.
14. Faites toujours courir le cordon d’alimentation à
l’écart de l’outil, vers l’arrière.
15. Veillez à maintenir le bâti-support à l’écart des
diluants, des hydrocarbures et des huiles : le
contact avec ces produits peut provoquer des
fissures ou des déformations.
16. Attirez l’attention sur la nécessité d’utiliser des
fraises ayant le diamètre de queue voulu et adap-
tées à la vitesse de l’outil.
CONSERVEZ CES INSTRUCTIONS.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.
Réglage de la saillie de fraise (Fig. 1)
Pour régler la saillie de fraise, desserrez l'écrou de ser-
rage et déplacez le bâti-support de l'outil vers le haut ou
le bas, tel que désiré, en tournant la vise de réglage. Une
fois le réglage terminé, serrez fermement l'écrou de ser-
rage pour immobiliser le bâti-support de l'outil.
Interrupteur (Fig. 2)
Pour mettre l'outil en marche, déplacez le levier de l'inter-
rupteur sur la position I (marche).
Pour arrêter l'outil, déplacez le levier de l'interrupteur sur
la position O (arrêt).

9
ASSEMBLAGE
ATTENTION :
• Avant d’effectuer toute intervention sur l’outil, assurez-
vous toujours qu’il est hors tension et débranché.
Pose et dépose de la fraise (Fig. 3)
ATTENTION :
• N’utilisez que les clés fournies avec l’outil.
Insérez la queue de la fraise à fond dans le cône du man-
drin et serrez bien l’écrou de mandrin à l’aide des deux
clés.
Pour retirer la fraise, observez le même processus en
sens inverse.
AFFLEURAGE
Poser l’embase de l’outil sur la pièce à travailler sans que
la fraise touche quoi que ce soit. Mettez ensuite le con-
tact et attendez que la fraise ait atteint sa pleine vitesse.
Déplacez l’outil vers l’avant sur la surface de la pièce à
travailler, en maintenant l’embase bien à plat et en pro-
gressant doucement jusqu’à l’extrêmité du tracé.
Pour l’affleurage de bord, la surface de la pièce à tra-
vailler doit se trouver sur la gauche de la fraise dans le
sens de progression. (Fig. 4)
NOTE :
• Si vous déplacez trop rapidement l’outil vers l’avant,
votre entaille risque d’être inégale et vous pouvez
endommager la fraise ou le moteur. Si vous le déplacez
trop lentement, vous pouvez brûler ou déteriorer
l’entaille. La vitesse correcte dépend de la dimension de
la fraise, de la nature de la pièce à tailler et de la profon-
deur de coupe. Avant de commencer, nous vous con-
seillons donc de faire un essai sur une chute ; cela vous
montrera l’allure exacte qu’aura votre entaille et vous
permettra de bien vérifier les dimensions de celle-ci.
• Lorsque vous vous servez du support d’affleurage hori-
zontal, du guide parallèle ou du guide à affleurer,
veillez à bien l’installer du côté droit de l’outil dans le
sens de la progression. Vous pourrez ainsi le maintenir
parfaitement contre la pièce que vous taillez. (Fig. 5)
ATTENTION :
• Une taille trop profonde risque de forcer le moteur ou
de rendre difficile le contrôle de l’outil ; quand vous rai-
nez, limitez donc votre profondeur de taille à 3 mm par
passage. Pour des rainures d’une profondeur supé-
rieure, opérez en plusieurs passages et en approfon-
dissant progressivement.
Guide à copier
Le guide à copier comporte un manchon au travers duquel passe la fraise ; le bord extérieur de ce manchon va se pla-
cer en appui contre le gabarit. (Fig. 6)
Retirez le déflecteur à copeaux.
Desserrez les vis, et retirez la plaque de protection de l’embase. Placez le guide à copier dans le trou central, et repo-
sez la plaque de protection avec ses vis. (Fig. 7)
Fixez le gabarit sur la pièce, puis placez le guide à copier au contact du gabarit. Déplacez alors l’outil en suivant le
gabarit. gabarit glissant sur le côté du gabarit. (Fig. 8)
NOTE :
• L’entaille proprement dite va occuper un emplacement légèrement en retrait du bord du gabarit. Pour connaître la
valeur de cet écart, et placer en conséquence le gabarit, utilisez la formule suivante :
Guide parallèle (Accessoire)
Le guide parallèle guide efficacement l’outil quand on
effectue des coupes droites en chanfreinant ou en rai-
nant. (Fig. 9)
Fixez le support de guide au guide parallèle à l'aide du
boulon et de l'écrou à oreilles. (Fig. 10)
Retirez le déflecteur à copeaux.
Fixez le guide parallèle à l'aide de la vis de serrage (A).
Desserrez l'écrou à oreilles sur le guide parallèle et ajus-
tez la distance entre la fraise et le guide parallèle. À la
distance désirée, serrez fermement l'écrou à oreilles.
Quand vous coupez, déplacez l’outil en maintenant le
guide en appui avec le côté de la pièce à travailler.
(Fig. 11)
Si la distance (A) entre le côté de la pièce à travailler et le
tracé est trop grande pour le guide parallèle, ou si ce
même côté n’est pas rectiligne, vous ne pouvez pas utili-
ser ce guide. En ce cas, fixez solidement, à l’aide de
serre-joints, une pièce de bois rectiligne à la pièce à tra-
vailler et servez-vous en comme de guide au contact de
l’embase de l’affleureuse. Déplacez celle-ci dans la
direction de la flèche. (Fig. 12)
Tailles circulaires
Des tailles circulaires peuvent être réalisées si vous
assemblez le guide de coupe rectiligne et la plaque du
guide comme sur la Fig. 13 ou 14.
Les rayons min. et max. des tailles circulaires réalisables
(les distances entre le centre du cercle et le centre de la
fraise) sont les suivants :
Min. : 70 mm
Max. : 221 mm
La Fig. 13 représente la taille de cercles de 70 mm à
121 mm de rayon.
La Fig. 14 représente la taille de cercles de 121 mm à
221 mm de rayon.
NOTE :
• Les cercles d’un rayon compris entre 172 mm et
186 mm ne peuvent pas être taillés avec ce guide.
Alignez le trou de centrage du guide de coupe rectiligne
sur le centre du cercle à tailler. Enfoncez un clou de dia-
mètre inférieur à 6 mm pour assurer le guide en place.
Faites pivoter l’outil autour du clou en le tournant vers la
droite (sens des aiguilles d’une montre). (Fig. 15)
Ecart (X) = diamètre extérieur du guide à copier – diamètre de la fraise
2

10
Le guide d’affleurage permet d’effectuer aisément affleu-
rage ou tailles courbes des bois de placage pour mobi-
lier, etc. Le galet du guide suit la courbure et assure une
coupe parfaite. (Fig. 16)
Installez le guide d’affleurage sur l’embase à l’aide de la
vis de serrage 31. Relâchez la vis de serrage 35 et ajus-
tez la distance entre la fraise et le guide d’affleurage en
tournant la vis de réglage (1 mm par tour). Une fois obte-
nue la bonne distance, bloquez la vis de serrage 35 afin
d’assurer en place le guide d’affleurage. (Fig. 17)
Quand vous coupez, déplacez l’outil avec le galet du
guide courant sur le côté de la pièce à travailler. (Fig. 18)
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
Remplacement des charbons
Retirez et vérifiez régulièrement les charbons. Rempla-
cez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques. (Fig. 19)
Retirez les bouchons de porte-charbon à l’aide d’un tour-
nevis. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon. (Fig. 20)
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’entretien ou les réglages doivent être
effectués par un centre d’entretien Makita agréé, au
moyen de pièces de rechange Makita.

11
DEUTSCH Übersicht
1 Frästisch
2 Tiefeneinstellskala
3 Fräshöhe
4 Knebelmutter
5 Einstellschraube
6 EIN-/AUS-Schalter
7Lösen
8 Festziehen
9Halten
10 Werkstück
11 Vorschubrichtung
12 Fräserdrehrichtung
13 Ansicht des Arbeitsbereiches
von oben
14 Parallelanschlag
15 Gleitschutz
16 Schrauben
17 Schraubendreher
18 Fräser
19 Schablone
20 Führungshülse
21 Flachrundschraube mitVierkant
22 Führungshalterung
23 Flügelschraube
24 Klemmschraube (A)
25 Bohrung (Kreismittelpunkt)
26 Nagel
27 Klemmschraube (B)
28 Führungsrolle
29 Anlaufrolle
30 Verschleißgrenze
31 Bürstenhalterkappe
TECHNISCHE DATEN
Modell 3709
Werkzeugaufnahme .................................6 mm oder 1/4”
Leerlaufdrehzahl (min-1)........................................30 000
Gesamtlänge.......................................................199 mm
Nettogewicht...........................................................1,5 kg
Sicherheitsklasse..................................................... /II
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Die Maschine ist für Glattschneiden und Profilfräsen von
Holz, Kunststoff und ähnlichen Materialien vorgesehen.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen- Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluß betrieben werden.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
ZUSÄTZLICHE
SICHERHEITSBESTIMMUNGEN
1. Halten Sie das Werkzeug nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass verborgene Kabel
oder das eigene Kabel angebohrt werden. Bei
Kontakt mit einem stromführenden Kabel werden
die freiliegenden Metallteile des Werkzeugs eben-
falls stromführend, so dass der Benutzer einen
elektrischen Schlag erleiden kann.
2. Tragen Sie bei längerem Arbeiten mit der Fräse
einen Gehörschutz.
3. Behandeln Sie den Fräser sorfältig.
4. Überprüfen Sie den Fräser vor Gebrauch sorgfäl-
tig auf Risse oder Beschädigung.
Tauschen Sie gerissene oder beschädigte Fräser
sofort aus.
5. Achten Sie auf eventuell vorhandene Nägel oder
Fremdkörper. Das Werkstück vor Beginn der
Arbeit auf Fremdkörper untersuchen und diese
gegebenenfalls entfernen.
6. Halten Sie die Fräse mit beiden Händen gut fest.
7. Halten Sie die Hände von den sich bewegenden
Teilen der Maschine fern.
8. Das Gerät nicht einschalten, wenn der Fräser
das Werkstück berührt.
9. Vor dem Ansetzen auf das zu bearbeitende
Werkstück, die Fräse einige Zeit ohne Last lau-
fen lassen.
Wird ein Vibrieren oder unrunder Lauf festge-
stellt, prüfen Sie, ob der Fräser sachgemäß ein-
gesetzt wurde oder beschädigt ist.
10. Achten Sie auf Drehrichtung und Vorschubrich-
tung.
11. Die Maschine nicht im eingeschalteten Zustand
aus der Hand legen. Die Benutzung ist nur in
handgehaltener Weise vorgesehen.
12. Die Fräse erst dann vom Werkstück abnehmen,
nachdem die Maschine abgeschaltet wurde und
der Fräser zum Stillstand gekommen ist.
13. Berühren Sie den Fräser nicht unmittelbar nach
dem Gebrauch; da er sehr heiß ist und Hautver-
brennungen verursachen kann.
14. Führen Sie das Stromversorgungskabel stets
nach hinten vom Werkzeug weg.
15. Die Kunststoffteile der Maschine nicht mit
Lösungsmitteln, Benzin oder Öl in Kontakt brin-
gen. Risse oder Versprödung können dadurch
verursacht werden.
16. Machen Sie auf die Notwendigkeit aufmerksam,
Fräser mit korrektem Schaftdurchmesser zu ver-
wenden, die für die Drehzahl der Maschine geeig-
net sind.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.

12
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funk-
tionsprüfung der Maschine stets, dass sie ausgeschal-
tet und vom Stromnetz getrennt ist.
Einstellen der Frästiefe (Abb. 1)
Zum Einstellen der Frästiefe die Knebelmutter lösen und
die Grundplatte durch Drehen der Einstellschraube wun-
schgemäß nach oben oder unten verstellen. Nach der
Einstellung die Knebelmutter fest anziehen, um die
Grundplatte zu sichern.
Schalterbedienung (Abb. 2)
Zum Einschalten des Werkzeugs den Schalter auf die
Position I (EIN) schieben.
Zum Ausschalten des Werkzeugs den Schalter auf die
Position O (AUS) schieben.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage bzw. Demontage von Fräsern (Abb. 3)
VORSICHT:
• Nur die mitgelieferten Einmaulschlüssel verwenden.
Den Fräser bis zum Anschlag in die Spannzange schie-
ben und die Spannzangenmutter mit den mitgelieferten
Gabelschlüsseln fest anziehen.
Zur Demontage des Fräsers folgen Sie der Montagean-
weisung in umgekehrter Reihenfolge.
BEDIENUNG
Die Fräse auf das zu bearbeitende Werkstück setzen,
ohne das der Fräser das Werkstück berührt. Die Fräse
einschalten und warten, bis die Maschine die volle Dreh-
zahl erreicht hat. Die Fräse auf der Oberfläche des Werk-
stücks vorwärts schieben, dabei den Frästisch
rechtwinklig zum Werkstück führen.
Bei der Bearbeitung von Kanten muß sich das Werk-
stück, in Vorschubrichtung gesehen, rechts vom Fräser
befinden. (Abb. 4)
HINWEIS:
• Zu hoher Vorschub (Spanabnahme) vermindert die
Bearbeitungsqualität und überlastet Motor bzw. Fräs-
werkzeug. Zu geringer Vorschub kann zu Brandmarken
am Werkstdück und ungenauem Arbeitsergebnis füh-
ren. Die richtige Vorschubgeschwindigkeit ist abhängig
vom Werkstoff, Fräserdurchmesser und Frästiefe; eine
Probefräsung an einem gleichwertigen Abfallstück ist
vor dem endgültigen Arbeitsgang zu empfehlen, um
Fräseinstellung und -qualität zu kontrollieren.
• Verwenden Sie die Maschine mit rechts (in Vorschub-
richtung gesehen) montierten Winkelanschlag, Paral-
lelanschlag oder Rollenführung. (Abb. 5)
VORSICHT:
• Fräsen mit hohem Materialabtrag kann zu einer Über-
lastung des Motors führen und die Handhabung der
Fräse erschweren. Die Frästiefe beim Nutfräsen sollte
bei einem Arbeitsgang nicht mehr als 3 mm betragen;
bei höheren Frästiefen sollte in zwei oder drei Arbeits-
gängen mit zunehmend tieferer Fräsereinstellung
gefräst werden.
Führungshülse
Die Führungshülse gestattet die Verwendung von Schablonen. (Abb. 6)
Den Späneabweiser entfernen.
Lösen Sie die Schrauben, um den Gleitschutz abzunehmen. Die Führungshülse in den Frästisch einsetzen und
anschließend den Gleitschutz an gleicher Stelle montieren und die Schrauben wieder festziehen. (Abb. 7)
Befestigen Sie die Schablone am Werkstück. Die Fräse auf die Schablone setzen und so führen, daß die Führungs-
hülse an der Bezugskante der Schablone entlangfährt. (Abb. 8)
HINWEIS:
• Der Schablonenüberstand (X) ergibt sich aus dem Außendurchmesser der Führungshülse und dem Fräserdurch-
messer nach folgender Berechnung:
Parallelanschlag (Zubehör)
Zum Fasen und Nuten können Sie auch den Parallelan-
schlag verwenden. (Abb. 9)
Die Führungsplatte mit der Schraube und Flügelmutter
an der Geradführung befestigen. (Abb. 10)
Den Späneabweiser entfernen.
Die Geradführung mit der Klemmschraube (A) befesti-
gen.
Die Flügelmutter an der Geradführung lösen, und den
Abstand zwischen Fräser und Geradführung einstellen.
Die Flügelmutter im gewünschten Abstand fest anziehen.
Beim Fräsvorgang den Parallelanschlag plan an der Flä-
che des Werkstücks führen. (Abb. 11)
Sollte der Fräsabstand größer als die Verstellmöglichkeit
des Parallelanschlags sein, verwenden Sie einen Hilfsan-
schlag (gerades Vierkantrohr, Brett etc.), den Sie unter
Zuhilfenahme von zwei Schraubzwingen o.ä. am Werk-
stück befestigen. Die Fräsvorschubrichtung ist in Abb. 12
per Pfeil gekennzeichnett.
Fräsen von Radien
Folgende min. und max. Abmessungen gelten von Kreis-
mittelpunkt bis Fräsermittelpunkt:
Min.: 70 mm
Max.: 221 mm
Den Parallelanschlag zum Fräsen der Radien von 70 bis
121 mm gemäß Abb. 13, zum Fräsen der Radien von
121 bis 221 mm entsprechend Abb. 14 mit der Füh-
rungshalterung zusammenbauen.
Schablonenüberstand (X) = Außendurchmesser Führungshülse – Fräserdurchmesser
2

13
HINWEIS:
• Konstruktionsbedingt können Radien von 172 mm und
186 mm nicht gefräst werden.
In den Kreismittelpunkt einen Dorn (Nagel/Schraube,
etc.) mit einem max. Durchmesser von 6 mm einsetzen.
Den Parallelanschlag mit der Bohrung auf den Dorn set-
zen und den Fräsvorgang rechtsdrehend auf dem Werk-
stück durchführen. (Abb. 15)
Zur Kantenbearbeitung kann mit der Führungsrolle die
Außenkontur des Werkstücks abgetastet werden.
(Abb. 16)
Montieren Sie die Rollenführung am Frästisch und zie-
hen Sie die Klemmschraube (A) an. Lösen Sie die
Klemmschraube (B) und stellen die Anlaufrolle mit der
Einstellschraube (1 mm pro Umdrehung) auf den
gewünschten Fräsabstand. Mit der Klemmschraube (B)
die Einstellung sichern. (Abb. 17)
Achten Sie beim Fräsvorgang auf eine winkelgerechte
Auflage der Maschine auf dem Werkstück. (Abb. 18)
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
Kohlebürsten wechseln
Die Kohlebürsten müssen regelmäßig entfernt und über-
prüft werden. Wenn sie bis zur Verschleißgrenze abge-
nutzt sind, müssen sie erneuert werden. Halten Sie die
Kohlebürsten stets sauber, damit sie ungehindert in den
Haltern gleiten können. Beide Kohlebürsten sollten
gleichzeitig erneuert werden. Verwenden Sie nur identi-
sche Kohlebürsten. (Abb. 19)
Drehen Sie die Bürstenhalterkappen mit einem Schrau-
bendreher heraus. Die abgenutzten Kohlebürsten her-
ausnehmen, die neuen einsetzen, und dann die
Bürstenhalterkappen wieder eindrehen. (Abb. 20)
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-Original-
ersatzteilen ausgeführt werden.

14
ITALIANO Visione generale
1 Base
2 Scala
3 Estensione
4 Dado di serraggio
5 Vite di regolazione
6 Levetta interruttore
7 Allentare
8 Serrare
9 Tenere ben fermo
10 Pezzo sotto lavorazione
11 Direzione incui si muove
l’utensile
12 Direzione di rotazione della
punta
13 Vista del di sopra della
fresatrice
14 Guida diritta
15 Protezione della base
16 Vite
17 Cacciavite
18 Punta
19 Sagoma
20 Guida a sagoma
21 Bullone
22 Guida rettilinea
23 Dado a farfalla
24 Vite di fissaggio (A)
25 Foro centrale
26 Chiodo
27 Vite di fissaggio (B)
28 Guida a sagoma
29 Rullo di guida
30 Segno limite
31 Coperchio delle spazzole
a carbone
DATI TECNICI
Modello 3709
Capacità della pinza......................................6 mm o 1/4”
Velocità a vuoto (min-1).........................................30.000
Lunghezza totale................................................. 199 mm
Peso netto .............................................................. 1,5 kg
Classe di sicurezza ................................................. /II
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Utilizzo previsto
Questo utensile serve alla rifilatura a raso e alla sagoma-
tura del legno, plastica e materiali simili.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
REGOLE ADDIZIONALI DI SICUREZZA
1. Tenere l’utensile per le superfici di presa isolate
quando si esegue un lavoro di taglio dove
potrebbe fare contatto con fili elettrici nascosti o
con il suo stesso cavo di alimentazione. Il con-
tatto con un filo elettrico “sotto tensione” mette
“sotto tensione” le parti metalliche esposte
dell’utensile, dando una scossa all’operatore.
2. Quando si opera per lungo tempo mettersi prote-
zioni alle orecchie.
3. Trattare gli utensili con estrema cura.
4. Controllare gli utensili con estrema cura che non
ci siano crepature oppure siano danneggiati prima
di cominciare la lavorazione.
Rimpiazzare immediatamente utensili con crepa-
ture oppure danneggiati.
5. Evitare di tagliare chiodi. Ispezionare se ci sono
e rimuovere tutti i chiodi dal pezzo da lavorare
prima di cominciare la lavorazione.
6. Tenere la fresatrice ferma.
7. Tenere le mani lontane dalle parti in movimento.
8. Prima di mettere in moto la fresatrice assicurarsi
che l’utensile non è a contatto con il pezzo da
lavorare.
9. Prima di cominciare la lavorazione sul pezzo da
lavorare attualmente, lasciare che giri per un
momento.
Osservare se ci sono vibrazioni oppure rotazioni
imperfette che possono essere il segno di un
montaggio imperfetto dell’utensile.
10. Assicurarsi del senso di rotazione dell’utensile e
della direzione di avanzamento del pezzo da
lavorare.
11. Non lasciare che l’utensile giri a vuoto. Mettere
in moto la fresatrice solo quando è ben tenuta in
mano.
12. Dopo aver lasciato andare l’interruttore sempre
aspettare che l’utensile si fermi completamente
prima di rimuovere la fresatrice dal pezzo da
lavorare.
13. Non toccare l’utensile subito dopo la lavora-
zione; potrebbe essere estremamente caldo e
potrebbe bruciare la vostra pelle.
14. Tenere sempre il cavo di alimentazione discosto
e verso la parte posteriore dell’utensile.
15. Non sporcare sbadatamente la base dell’utensile
con solvente benzina, olio oppure liquidi simili.
Questi liquidi potrebbero causare crepature
sulla base dell’utensile.
16. Bisogna usare punte con il diametro corretto del
codolo e adatte alla velocità dell’utensile.
CONSERVATE QUESTE ISTRUZIONI.

15
DESCRIZIONE DEL FUNZIONAMENTO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di regolarlo o di control-
larne il funzionamento.
Regolazione della sporgenza della punta (Fig. 1)
Per regolare la sporgenza della punta, allentare il dado di
serraggio e spostare su o giù la base dell'utensile come
desiderato girando la vite di regolazione. Dopo la
regolazione, stringere saldamente il dado di serraggio
per fissare la base dell'utensile.
Funzionamento dell'interruttore (Fig. 2)
Per avviare l'utensile, spostare la levetta interruttore sulla
posizione I (ON). Per fermarlo, spostare la levetta inter-
ruttore sulla posizione O (OFF).
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima di un qualsiasi intervento
su di esso.
Montaggio o smontaggio della punta del rifilatore
(Fig. 3)
Inserire la punta fino in fondo nella pinza conica e quindi
stringere forte la pinza conica con le due chiavi. Per stac-
care la punta, seguire il processo di montaggio nel senso
contrario.
ATTENZIONE:
• Usare la chiave in dotazione sull’attrezzo.
Inserire la punta fino in fondo nella pinza conica e quindi
stringere forte la pinza conica con le due chiavi. Per stac-
care la punta, seguire il processo di montaggio nel senso
contrario.
FUNZIONAMENTO
Mettere la base dell’utensile sul pezzo da tagliare senza
che la punta faccia alcun contatto. Accendere l’utensile e
aspettare finché la punta non ha raggiunto la velocità
massima. Spostare l’utensile in avanti sulla superficie del
pezzo da lavorare, mantenendo la base a livello ed avan-
zando scorrevolmente fino al completamento del taglio.
Quando si lavora sui bordi la superficie da lavorare deve
trovarsi sulla parte sinistra della punta nella direzione di
avanzamento dell’utensile. (Fig. 4)
NOTA:
• Fare avanzare l’utensile troppo in fretta può essere la
causa di una lavorazione pessima oppure può danneg-
giare la punta o il motore. Fare avanzare l’utensile
troppo lentamente può divenire la causa di bruciature
oppure di una lavorazione fallita. La velocità giusta di
avanzamento dipenderà dalla grossezza della punta, la
qualità del legname e la profondità di taglio. Prima di
cominciare il taglio sul pezzo da lavorare si suggerisce
di fare un taglio di prova su un pezzo di legno da but-
tare. Questo permetterà di farsi una idea esatta del
risultato e nello stesso tempo permetterà di controllare
la misure.
• Quando si usa l’appoggio del rifilatore, la guida diritta o la
guida del rifilatore assicurarsi di mantenerli sul lato destro
della direzione di taglio. Questo aiuterà a tenere la guida
in linea con il lato del pezzo sotto lavorazione.
(Fig. 5)
ATTENZIONE:
• Dato che una profondità di taglio eccessiva può provo-
care un eccessivo sforzo del motore oppure può creare
difficoltà nel controllare l’utensile, la profondità di taglio
non dovrà superare i 3 mm alla volta quando si fanno
scanalature. Quando si vogliono fare tagli più profondi
dei 3 mm passare parecchie volte aumentando grada-
tamente la profondità della punta.
Guida a sagoma
La guida a sagoma ha un incavo attaverso il quale passa la punta, permettendo l’uso del rifilatore per effettuare opera-
zioni sagomate. (Fig. 6)
Rimuovere il deflettore dei trucioli.
Allentate le viti e rimuovete la protezione della base. Piazzate la guida a segoma sulla base e rimpiazzate la prote-
zione della base. Quindi fissate la protezione della base stringendo le viti. (Fig. 7)
Fermare la sagoma sul pezzo da lavorare. Piazzare l’utensile sulla sagoma e far muovere l’utensile con la guida a
sagoma strisciante lungo in fianco della sagoma. (Fig. 8)
NOTA:
• Il pezzo da lavorare verrà tagliato ad una misura leggermente differente da quella data dalla sagoma. Permettere
una distanza (X) tra la punta del rifilatore e la parte esterna della sagoma. La distanza (X) può venire calcolata
usando la seguente equazione:
Guida diritta (accessorio)
La guida diritta è usata con efficacia quando si fanno
tagli diritti in lavori di smussatura e escavazione. (Fig. 9)
Attaccare la piastra guida alla guida diritta con il bullone
e il dado ad alette. (Fig. 10)
Rimuovere il deflettore dei trucioli.
Attaccare la guida diritta con la vite di serraggio (A).
Allentare il dado ad alette sulla guida diritta, e regolare la
distanza tra la punta e la guida diritta. Stringere salda-
mente il dado ad alette alla distanza desiderata.
Durante il taglio fare avanzare l’utensile tenendo la guida
diritta in linea con il lato del pezzo sotto lavorazione.
(Fig. 11)
Se la distanza (A) tra il lato del pezzo da lavorare e la
posizione di taglio è troppa larga per la guida diritta,
oppure se il lato del pezzo da lavorare non è diritto, non
potete usare la guida diritta. In questo caso, bloccate un
pezzo di legno diritto sul pezzo da lavorare e usatelo
come guida contro la base del rifilatore. Fate avanzare
l’utensile nella direzione della freccia. (Fig. 12)
Distanza (X) = diametro esterno della guida a sagoma – diametro della punta
2

16
Tagli circolari
Montando la guida diritta e la piastra della guida è possi-
bile eseguire dei tagli circolari, come mostrato nelle
Fig. 13 e 14.
I raggi minimo e massimo dei cerchi da tagliare (distanza
tra il centro del cerchio e il centro della punta) sono i
seguenti:
Min.: 70 mm
Mass.: 221 mm
Fig. 13 per tagliare dei cerchi con un raggio dai 70 mm ai
121 mm.
Fig. 14 per tagliare dei cerchi con un raggio dai 121 mm
ai 221 mm.
NOTA:
• Usando questa guida non si possono tagliare cerchi
con un raggio dai 172 mm ai 186 mm.
Allineare il foro centrale nella guida diritta con il centro
del circolo da tagliare. Inserire un chiodo nel foro centrale
per fissare la guida diritta. Far girare l’utensile attorno al
chiodo nella direzione oraria. (Fig. 15)
La guida del rifilatore serve per rifilature su plastica nel
caso di mobilia. Il rullino di guida corre sul fianco della
curva e assicura un taglio preciso. (Fig. 16)
Piazzare la guida del rifilatore sulla base del rifilatore con
la vite di fissaggio (A). Allentare la vite di fissaggio (B) e
regolare la distanza tra la punta e la guida del rifilatore
facendo girare la vite di regolazione (1 mm per giro). Alla
distanza desiderata stringere la vite di fissaggio (B) per
fermare la guida del rifilatore al suo posto. (Fig. 17)
Durante le lavorazione fare correre il rullino di guida sul
fianco del pezzo da lavorare. (Fig. 18)
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato
dalla presa di corrente prima dell’ispezione o della
manutenzione.
Sostituzione delle spazzole di carbone
Rimuovere e controllare regolarmente le spazzole di car-
bone. Sostituirle se sono usurate fino al segno limite.
Mantenere sempre le spazzole di carbone pulite e facili
da inserire nei portaspazzole. Le spazzole di carbone
devono essere sostituite entrambe allo stesso tempo.
Usare soltanto spazzole di carbone identiche. (Fig. 19)
Usare un cacciavite per rimuovere i tappi dei portaspaz-
zole. Estrarre le spazzole di carbone usurate, inserire
quelle nuove e fissare i tappi dei portaspazzole. (Fig. 20)
Per mantenere la SICUREZZA e l’AFFIDABILITÀ del
prodotto, le riparazioni e qualsiasi altro intervento di
manutenzione o regolazione dovrebbero essere eseguiti
da un Centro di Assistenza Makita o da un Centro Auto-
rizzato, sempre utilizzando ricambi Makita.

17
NEDERLANDS Verklaring van algemene gegevens
1 Zoolplaat
2Schaal
3 Gewenste snijdiepte
4Klemmoer
5 Afstelschroef
6 Schakelaar
7 Losdraaien
8 Vastdraaien
9 Vasthouden
10 Werkstuk
11 Trimrichting
12 Rotatierichting van het frees
13 Van bovenaf gezien
14 Rechte geleider
15 Zoolplaatbeschermer
16 Schroef
17 Schroevedraaier
18 Frees
19 Sjabloon
20 Sjabloongeleider
21 Bout
22 Geleideplaat
23 Vleugelmoer
24 Klampschroef (A)
25 Middengaatje
26 Spijker
27 Klampschroef (B)
28 Trimgeleider
29 Rol van geleider
30 Limiet
31 Kap van koolborstelhouder
TECHNISCHE GEGEVENS
Model 3709
Spantang cap. ..............................................6 mm of 1/4”
Toerental onbelast (min-1) .....................................30 000
Totale lengte........................................................199 mm
Netto gewicht.......................................................... 1,5 kg
Veiligheidsklasse ..................................................... /II
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het gelijk afwerken en
voor het aanbrengen van profielen in hout, kunststof en
soortgelijke materialen.
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op
een stroombron van hetzelfde voltage als aangegeven op
de naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. Het gereedschap is dubbel-geïsoleerd
volgens de Europese standaard en kan derhalve ook op
een niet-geaard stopkontakt worden aangesloten.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
1. Houd het gereedschap vast bij de geïsoleerde
greepoppervlakken wanneer u werkt op plaatsen
waar de frees met verborgen elektrische bedra-
ding of zijn eigen netsnoer in aanraking kan
komen. Door contact met een onder spanning
staande draad zullen ook de niet-geïsoleerde
metalen delen van het gereedschap onder span-
ning komen te staan, zodat de gebruiker een
elektrische schok kan krijgen.
2. Gebruik een oorbescherming, wanneer U lange
tijd met dit gereedschap denkt te werken.
3. Wees voorzichtig met het frees.
4. Kontroleer het frees op barsten of beschadiging,
alvorens het gereedschap in te schakelen en ver-
vang onmiddellijk als het frees is gebarsten of
beschadigd.
5. Zorg dat het frees niet in kontakt komt met spij-
kers enz. Verwijder derhalve alvorens met trim-
men te beginnen eventuele spijkers en dergelijke
van het werkstuk.
6. Houd het gereedschap stevig vast.
7. Houd uw handen uit de buurt van de roterende
delen.
8. Zorg dat het frees niet in kontakt is met het werk-
stuk wanneer u het gereedschap inschakelt.
9. Laat het gereedschap draaien, alvorens het
werkstuk te trimmen.
Kontroleer of er trillingen en/of schommelingen
zijn, die op een verkeerd geinstalleerd frees kun-
nen wijzen.
10. Zorg dat de rotatierichting overeenkomt met de
trimrichting.
11. Schakel het gereedschap onmiddellijk uit, als u
het niet meer gebruikt. Schakel het gereedschap
allen in, als u het in handen houdt.
12. Schakel het gereedschap uit en wacht tot het
helemaal tot stilstand is gekomen, alvorens het
van het werkstuk te verwijderen.
13. Raak het frees onmiddelijk na het trimmen niet aan;
aangezien het nog gloeiend heet is en derhalve
brandwonden kan veroorzaken.
14. Zorg dat het netsnoer tijdens het werk altijd ach-
ter het gereedschap geplaatst is.
15. Wees voorzichtig en veeg het voetstuk van het
gereedschap niet af met verfverdunner, benzine,
olie of iets dergelijks, aangezien er anders bar-
sten in kunnen komen.
16. Zorg ervoor dat u uitsluitend frezen gebruikt die
de juiste schachtdiameter hebben en geschikt
zijn voor de snelheid van het gereedschap.
BEWAAR DEZE VOORSCHRIFTEN.

18
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en zijn
stekker uit het stopcontact is verwijderd alvorens de
functies op het gereedschap te controleren of af te stel-
len.
De snijdiepte instellen (Fig. 1)
Om de snijdiepte in te stellen, draait u de klemmoer los
en beweegt u de zoolplaat omhoog of omlaag, al naar
gelang gewenst, door de afstelschroef te draaien. Na het
instellen draait u de klemmoer vast om de zoolplaat ste-
vig vast te zetten.
In- en uitschakelen (Fig. 2)
Om het gereedschap in te schakelen, zet u de schake-
laar in stand I (AAN).
Om het gereedschap te stoppen, zet u de schakelaar in
de stand O (UIT).
INEENZETTEN
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en zijn
stekker uit het stopcontact is verwijderd alvorens enig
werk aan het gereedschap uit te voeren.
Inzetten of verwijderen van het trimfrees (Fig. 3)
LET OP:
• Gebruik uitsluitend de steeksleutels die met het
gereedschap zijn bijgeleverd.
Steek de frees helemaal in de spantang en draai de
spantangmoer stevig vast met behulp van de twee sleu-
tels.
Voor het verwijderen van de frees, volgt u de procedure
voor het inzetten in omgekeerde volgorde.
BEDIENING
Zet de zoolplaat op het te trimmen werkstuk. Het frees
mag echter nog niet mee in kontakt komen. Schakel het
gereedschap vervolgens in en wacht totdat het op volle
toeren is gekomen. Hierna beweegt u het gereedschap
rustig over het werkstuk, ervoorzorgend dat de zoolplaat
altijd op het werkstuk blijft rusten, totdat het trimmen vol-
tooid is.
Wanneer u de rand van het werkstuk wilt bewerken,
plaats u het werkstuk links, zoals in de onderstaande
illustratie. (Fig. 4)
OPMERKING:
• Wanneer U het gereedschap te snel voortbeweegt, kan
het resultaat onbevredigend zijn, of kan de frees of de
motor beschadiging oplopen. Wanneer U echter het
gereedschap te langzaam voorbeweegt, krijgt U een
lelijk freesoppervlakte of kan er op het freesoppervlakte
een brandvlek komen. Hoe U het best het gereedschap
kunt voortbewegen, hangt af van de freesafmetingen,
het materiaal en de snijdiepte. Het verdient derhalve
aanbeveling een proef te doen, alvorens U het werkstuk
bewerkt. U kunt dan zien hoe het freesoppervlakte eruit
zal zien en de afmetingen controleren.
• Wanneer U de trimschoen, de rechte geleider of de
trimgeleider gebruikt, dient U deze rechts van de snij-
richting te houden, zodat deze volledig op het werkstuk
kan rusten. (Fig. 5)
LET OP:
• Aangesien door een overmatige trimdiepte de motor
overbelast kan raken en u moeite heeft het gereed-
schap onder kontrole te houden, mag dus voor het snij-
den van groeven de trimdiepte per bewerking niet moer
dan 3 mm bedragen. Wilt u de groef dieper hebben dan
dient u het trimfrees telkens verder uit te laten steken
(telkens niet meer dan 3 mm) en de bewerking zonodig
herhalen tot de groef de gewenste diepte heeft.
Sjabloongeleider
De sjabloongeleider is voorzien van een bus, waardoor het frees gaat, zodat u met het gereedschap de patronen van
de sjabloon nauwkeurig kunt volgen. (Fig. 6)
Verwijder de spaan-vangplaat.
Draai de schroeven los en verwijder de zoolplaatbeschermer. Plaats de sjabloongeleider op de zoolplaat, en plaats de
zoolplaatbeschermer terug op z’n oorspronkelijke plaats. Zet vervolgens de zoolplaatbeschermer met de schroeven
vast. (Fig. 7)
Zet de sjabloon vast op het werkstuk. Plaats daarna het gereedschap op de sjabloon en beweeg het zo voort dat de
sjabloongeleider de patronen van de sjabloon volgt. (Fig. 8)
OPMERKING:
• De uitgesneden patronen in het werkstuk zijn iets smaller dan die van de sjabloon. Dit komt vanwege de afstand (X)
tussen het mes en de buitenkant van de sjabloongeleider. Deze afstand (X) kunt U als volgt berekenen:
Rechte geleider (Accessoire)
De rechte geleider zorgt voor een keurige rechte snede
tijdens het afsohuiden/afkanten van het werkstuk of tij-
dens het snijden van groeven. (Fig. 9)
Bevestig de geleideplaat aan de rechte geleider met
behulp van de bout en vleugelmoer. (Fig. 10)
Verwijder de spaan-vangplaat.
Bevestig de rechte geleider met de klampschroef (A).
Draai de vleugelmoer van de rechte geleider los en stel
de afstand in tussen het bit en de rechte geleider. Draai
bij de gewenste afstand, de vleugelmoer stevig vast.
Tijdens het frezen dient u ervoor te zorgen dat de rechte
geleider steeds tegen de zijkant van het werkstuk aange-
drukt blijft. (Fig. 11)
Afstand (X) = middellijn van sjabloongeleider – middellijn van mes
2

19
Wanneer de afstand (A) tussen de zijde van het werkstuk
en de snijlijn te groot is voor de rechte geleider, of wan-
neer de zijde van het werkstuk niet recht is, kunt U de
rechte geleider niet gebruiken. In dit geval klemt U een
recht stuk hout vast op het werkstuk, zodat deze als een
geleider kan dienen voor de zoolplaat. Beweeg het
gereedschap in de richting van de pijl voort. (Fig. 12)
Cirkelvormig trimmen
Cirkelvormig trimmen is mogelijk wanneer u de rechte
geleider en de geleideplaat in elkaar zet, zoals afgebeeld
in Fig. 13 of 14.
De minimale en maximale straal (afstand tussen het mid-
delpunt van de cirkel en de punt van de frees) van de te
trimmen cirkels zijn als volgt:
Minimaal: 70 mm
Maximaal: 221 mm
Fig.13 voor het trimmen van cirkels met een straal tus-
sen 70 mm en 121 mm.
Fig.14 voor het trimmen van cirkels met een straal tus-
sen 121 mm en 221 mm.
OPMERKING:
• Met deze geleider kunt u geen cirkels trimmen met een
straal van 172 mm tot 186 mm.
Plaats het middengaatje van de rechte geleider op het
punt dat het middelpunt van de te trimmen cirkel moet
worden. Sla een spijker van minder dan 6 mm diameter
door het middengaatje om de rechte geleider vast te zet-
ten. Beweeg vervolgens het gereedschap naar rechts in
een cirkel voort. (Fig. 15)
Voor het trimmen van afgeronde hoeken van het opleg-
hout van meubelstukken en dergelijke, verkrijgt u met
behulp van de trimgeleider uitstekende resultaten. De rol
van de geleider rolt namelijk over de afronding, zodat u
een fijne afwerking verkrijgt. (Fig. 16)
Installeer met behulp van vastzetschroef (A) de trimgelei-
der op de zoolplaat. Draai vastzetschroef (B) los en stel
de afstand in tussen de frees en de trimgeleider door de
afstelschroef te verdraaien (1 mm per slag). Vervolgens
draait U vastzetschroef (B) vast voor het vastzetten van
de trimgeleider. (Fig. 17)
Tijdens het trimmen beweegt u het gereedschap zodanig
dat de rol van de geleider kontinu over de zijkant van het
werkstuk blijft rollen. (Fig. 18)
ONDERHOUD
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en zijn
stekker uit het stopcontact is verwijderd alvorens te
beginnen met inspectie of onderhoud.
Vervangen van koolborstels
Verwijder en controleer regelmatig de koolborstels. Ver-
vang de koolborstels wanneer ze tot aan de limietmarke-
ring versleten zijn. Houd de koolborstels schoon, zodat
ze gemakkelijk in de houders glijden. Beide koolborstels
dienen gelijktijdig te worden vervangen. Gebruik uitslui-
tend gelijksoortige koolborstels. (Fig. 19)
Gebruik een schroevendraaier om de kappen van de
koolborstelhouders te verwijderen. Haal de versleten
koolborstels eruit, schuif de nieuwe erin, en zet daarna
de kappen weer goed vast. (Fig. 20)
Om de VEILIGHEID en BETROUWBAARHEID van het
gereedschap te verzekeren, dienen alle reparaties,
onderhoudsbeurten of afstellingen te worden uitgevoerd
bij een erkend Makita Servicecentrum of Fabriekservice-
centrum, en dit uitsluitend met gebruik van Makita ver-
vangingsonderdelen.

20
ESPAÑOL Explicación de los dibujos
1 Base
2 Escala
3 Parte saliente de la broca
4 Tuerca de fijación
5 Tornillo de ajuste
6 Interruptor de la palanca
7Aflojar
8 Apretar
9 Retener
10 Pieza de trabajo
11 Dirección de avance
12 Dirección de rotación de la
broca
13 Visto desde la parte superior de
la herramienta
14 Guía recta
15 Protector de la base
16 Tornillos
17 Destornillador
18 Broca
19 Plantilla
20 Guía de la plantilla
21 Perno
22 Placa guía
23 Tuerca de aletas
24 Tornillo de fijación (A)
25 Orificio central
26 Tornillo
27 Tornillo de fijación (B)
28 Guía de recorte
29 Rodillo de la guía
30 Marca de límite
31 Tapas del portaescobillas
ESPECIFICACIONES
Modelo 3709
Capacidad de boquilla...................................6 mm o 1/4”
Velocidad en vacío (min-1).....................................30.000
Longitud total....................................................... 199 mm
Peso neto ............................................................... 1,5 kg
Clase de seguridad ................................................. /II
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Uso previsto
La herramienta ha sido prevista para recortes y perfila-
dos planos en madera , plástico y materiales similares.
Alimentación
La herramienta ha de conectarse solamente a una
fuente de alimentación de la misma tensión que la indi-
cada en la placa de características, y sólo puede funcio-
nar con corriente alterna monofásica. El sistema de
doble aislamiento de la herramienta cumple con la
norma europea y puede, por lo tanto, usarse también en
enchufes hembra sin conductor de tierra.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
NORMAS DE SEGURIDAD ADICIONALES
1. Cuando realice tareas en las que la herramienta
de corte pueda tocar cables ocultos o su propio
cable, sujete la herramienta por las superficies
aisladas. El contacto con un cable con corriente
hará que la corriente circule por las partes metá-
licas expuestas de la herramienta y podrá elec-
trocutar al operario.
2. Protéjase los oídos cuando trabaje durante perio-
dos prolongados.
3. Manipule con mucho cuidado estas brocas.
4. Compruebe con cuidado si existen grietas o
daños en la broca antes de la operación.
Reemplace inmediatamente la broca si está
agrietada o dañada.
5. No corte clavos. Inspeccione antes de la opera-
ción la pieza de trabajo para ver si tiene clavos y
sáquelos si los hay.
6. Retenga firmemente la herramienta.
7. Mantenga las manos apartadas de las piezas de
rotacíon.
8. Asegúrese de que la broca no esté en contacto
con la pieza de trabajo antes de conectar el inte-
rruptor.
9. Antes de usar la herramienta en una pieza de tra-
bajo, déjela un rato en funcionamiento.
Observe si se producen vibraciones u ululacio-
nes que pudieran indicar que la broca está mal
colocada.
10. Tenga cuidado con la dirección de rotación de la
broca y con la dirección de avance.
11. No deje la herramienta en marcha. Opere la
herramienta sólo cuando la tenga en las manos.
12. Antes de sacar la herramienta de la pieza de tra-
bajo, desconéctela siempre y espere a que la
broca se pare por completo.
13. No toque la broca inmediatamente después de la
operación; porque puede estar muy caliente y
podría quemarse.
14. Tienda siempre el cable de alimentación alejado
de la herramienta hacia atrás.
15. No ensucie la base de la herramienta con disol-
vente, gasolina, aceite, o productos semejantes.
Pueden causar grietas en la base de la herra-
mienta.
16. Preste atención a la necesidad de utilizar brocas
de un diámetro de espiga correcto y apropiado
para la velocidad de la herramienta.
GUARDE ESTAS INSTRUCCIONES.
