Makrlin 37183 User manual

Modell der BR 18.4 DRG
37183

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Allgemeine Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter/Register 22
Ergänzendes Zubehör 23
Wartung und Instandhaltung 25
Ersatzteile 32
Table of Contents: Page
Information about the prototype 4
Safety Notes 8
General Notes 8
Functions 8
Controllable Functions 9
Parameter/Register 22
Complementary accessories 23
Service and maintenance 25
Spare Parts 32
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Informations générales 10
Fonctionnement 10
Fonctions commutables 11
Paramètre/Registre 22
Accessoires complémentaires 23
Entretien et maintien 25
Pièces de rechange 32
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Algemene informatie 12
Functies 12
Schakelbare functies 13
Parameter/Register 22
Aanvullende toebehoren 23
Onderhoud en handhaving 25
Onderdelen 32

3
Indice de contenido: Página
Aviso de seguridad 14
Informaciones generales 14
Funciones 14
Funciones posibles 15
Parámetro/Registro 22
Accesorios complementarios 23
El mantenimiento 25
Recambios 32
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze generali 16
Funzioni 16
Funzioni commutabili 17
Parametro/Registro 22
Accessori complementari 23
Manutenzione ed assistere 25
Pezzi di ricambio 32
Innehållsförteckning: Sida
Säkerhetsanvisningar 18
Allmänna informationer 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter/Register 22
Ytterligare tillbehör 23
Underhåll och reparation 25
Reservdelar 32
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Generelle oplysninger 20
Funktioner 20
Styrbare funktioner 21
Parameter/Register 22
Ekstra tilbehør 23
Service og reparation 25
Reservedele 32

Information about the PrototypeInformation zum Vorbild
4
S 3/6, BR 18.4
Von Kennern wird die bayerische S 3/6 als eine der gelun-
gensten und schönsten Lokomotiven der Welt bezeichnet.
Das außergewöhnliche Spitzführerhaus, die kegelförmige
Rauchkammertüre und der mächtige Zylinderblock waren die
charakteristischen Baumerkmale dieser populären Baureihe.
Durch den sparsamen Kohleverbrauch und die guten Laufei-
genschaften überzeugte sie im betrieblichen Einsatz. Die zwei
innenliegenden Hochdruck-Zylinder und die zwei außenlie-
genden Niederdruck-Zylinder wirken auf den mittleren Kup-
pelradsatz. Durch dieses Vierzylindertriebwerk wird ein sehr
guter thermodynamischer Wirkungsgrad erreicht.
Die Deutsche Reichsbahn-Gesellschaft übernahm diese Ma-
schinen als Baureihe 18.4. 19 Stück kamen sogar nach Frank-
reich und Belgien. Die Bundesbahn hat im Jahr 1960 die letz-
te Lokomotive dieser erfolgreichen Baureihe ausgemustert.
Seit 1996 fährt die S 3/6 3673 beim Bayerischen Eisenbahn-
Museum Nördlingen.
S 3/6, BR 18.4
Connoisseurs have regarded the S 3/6 as one of the most
successful and beautiful locomotives in the world. The un-
usual tapered cab, the coneshaped smokebox door and the
immense cylinder block were characteristic features of this
popular class.
Its efficient coal consumption and good running qualities
proved its use in regular operation. The two inboard high
pressure cylinders and the two outboard low pressure cylin-
ders were coupled to the center driving wheels. A very high
level of thermodynamic efficiency was achieved with this
four cylinder propulsion system.
The German State Railroad Company acquired these lo-
comotives and designated them the class 18.4. Nineteen
units even made their way to France and Belgium. The last
locomotives of this successful class were retired in 1960.
S 3/6 3673 has been in operation since 1996 at the Bavarian
Railroad Museum in Nördlingen, Germany.

Informations concernant la locomotive réele Informatie van het voorbeeld
5
S 3/6, BR 18.4
Les connaisseurs estiment que la locomotive bavaroise S 3/6
est l’une des locomotives les plus belles et les plus réus-
sies au monde. L’extraordinaire poste de conduite, la porte
conique de la boîte à fumée et le bloc-cylindres imposant
constituaient les caractéristiques constructives de cette
série populaire. Grâce à sa consommation de charbon éco-
nome et aux bonnes qualités de roulement, elle à fait ses
preuves dans le cadre de l’exploitation. Les deux cylindres
haute pression intérieurs et les deux cylindres basse pres-
sion extérieurs agissent sur le jeu de roues couplées central.
Grâce à ce mécanisme de locomotion à quatre cylindres, la
locomotive dispose d’un très bon rendement thermodyna-
mique.
La Société des chemins de fer de la Deutsche Reichsbah-
ngesellschaft à adopté ces machines en tant que série 18.4.
19 unités ont même été exportées en France et en Belgique.
En 1960, les Chemins de fer de la Deutsche Bundesbahn
ont réformé la dernière locomotive de cette série réussie.
Depuis 1996, la S 3/6 3673 circule dans le Musée Bavarois
des Chemins de fer à Nördlingen.
S 3/6, BR 18.4
Door kenners wordt de Beierse S 3/6 als een van de best
geslaagde en mooiste lokomotieven ter wereld genoemd.
De buitengewone, spitstoelopende cabine, de kegelvormige
rookkamerdeuren en het machige cilinderblok waren de ka-
rakteristieke constructiekenmerken van deze populaire serie.
Door het zuinige kolenverbruik en de goede rijeigenschappen
was ze overtuigend in het dagelijkse bedrijf. De twee bin-
nenliggende hogedrukcilinders en de twee buitenliggende
lagedrukcilinders werken op de middelste aandrijfas. Door
dit viercilinderdrijfwerk wordt een zeer goede thermodyna-
mische effectiviteit bereikt.
De Deutsche Reichsbahn-Gesellschaft nam deze machines
als serie 18.4 op. 19 exemplaren gingen zelfs naar Frankrijk
en Belgie. De Bundesbahn heeft in 1960 de laatste lokomotief
van deze succesvolle serie buiten dienst gesteld. Sinds 1996
rijdt de S 3/6 3673 bij het Beierse Spoorwegmuseum Nörd-
lingen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssys-
tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital
oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAn-
schlussgleis entstört werden. Dazu ist das Entstörset 74046
zu verwenden. Für Digitalbetrieb ist das Entstörset nicht
geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Allgemeine Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteil des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• AdresseabWerk:18
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:18 433, DRG
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):überControlUnit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und/oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann
aufgetretene Mängel und/oder Schäden ursächlich war. Die Darlegungs-
und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in
bzw. von Märklin-Produkten für aufgetretene Mängel und/oder Schäden
nicht ursächlich war, trägt die für den Ein- und/oder Umbau verantwortliche
Person und/oder Firma bzw. der Kunde.

7
1) Gehört nicht zum Lieferumfang.

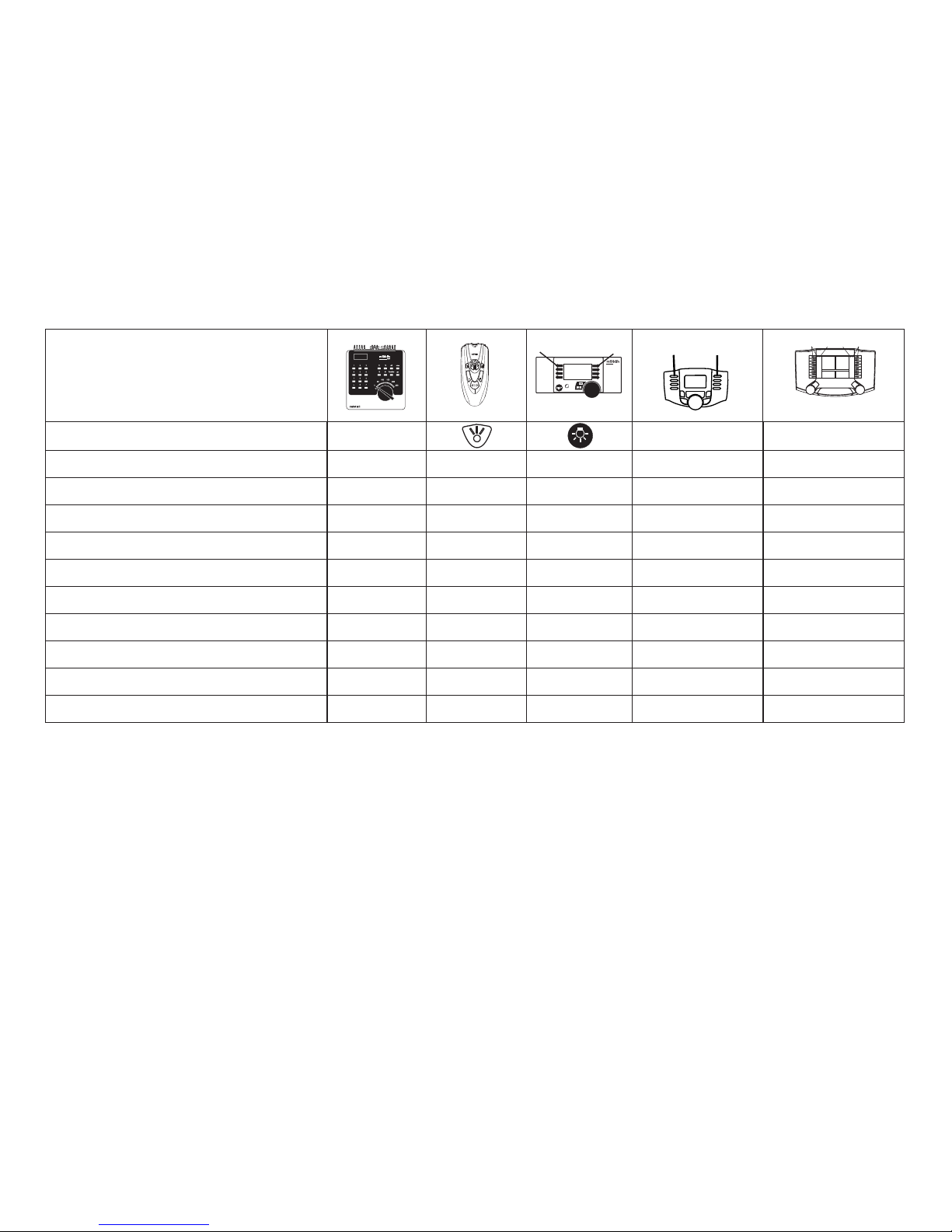

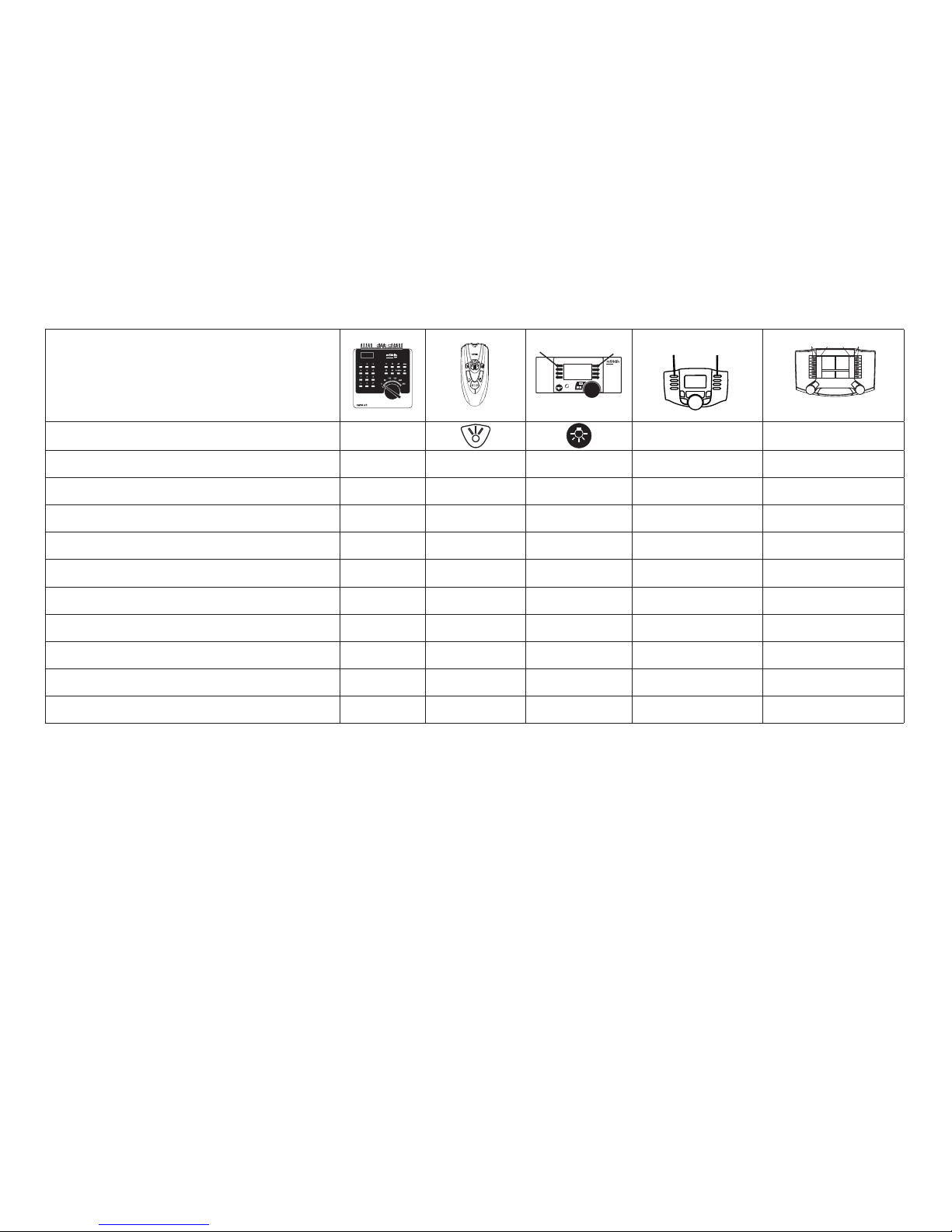

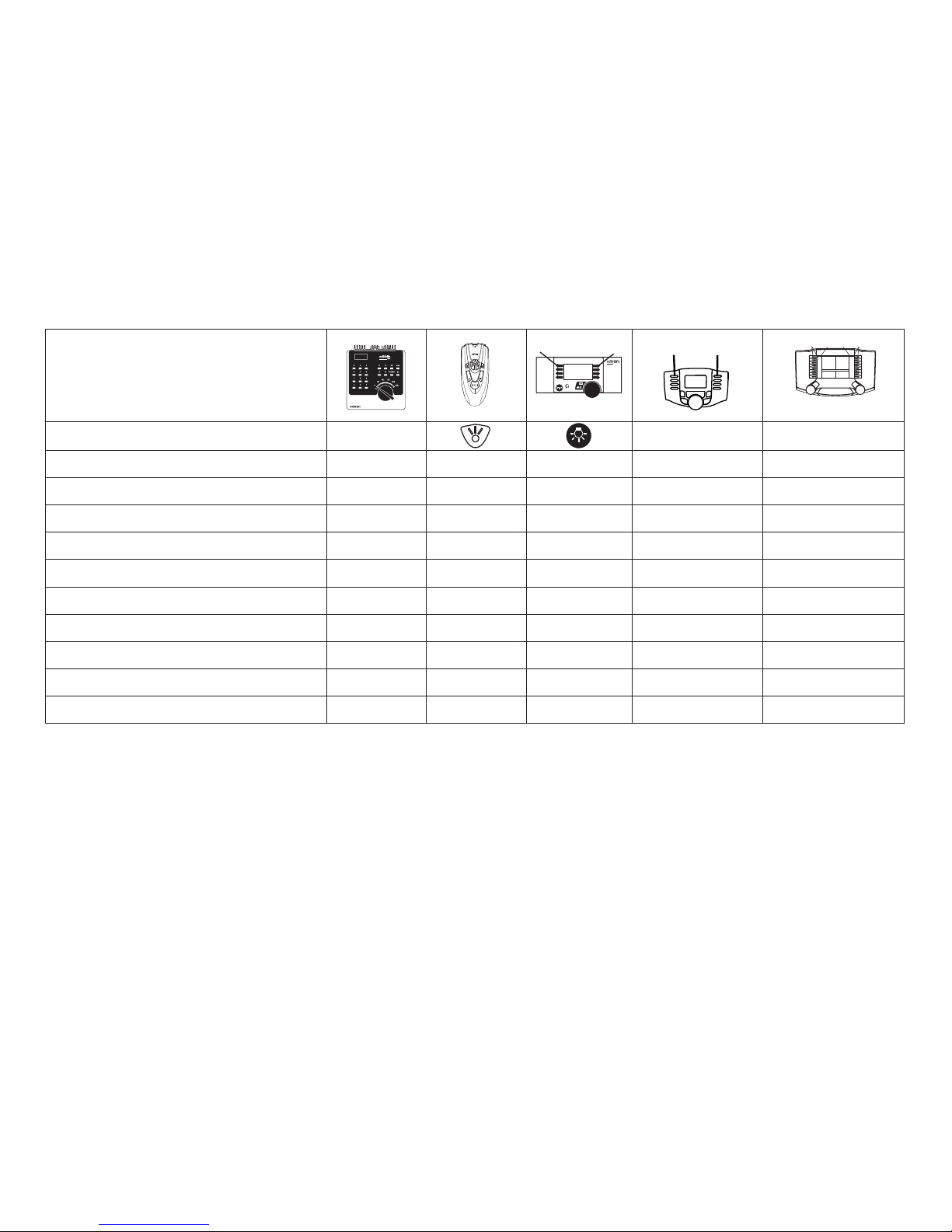

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Rauchgenerator 1) f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch:Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 8 Funktion f5 Funktion f5
Geräusch:Luftpumpe — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Rangierpffkurz — — Funktion 5 Funktion f7 Funktion f7
Geräusch:Dampfablassen — — Funktion 6 Funktion f8 Funktion f8
Geräusch:Kohleschaufeln — — — Funktion f9 Funktion f9
Geräusch:Schüttelrost — — — Funktion f10 Funktion f10
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
1 5

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Addresssetatthefactory:18
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:18 433, DRG
• Adjustableaccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to
the defects and/or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and/or
damage arising, is borne by the person and/or company responsible for the
installation and/or conversion, or by the customer.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta, Märklin
Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
General Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html

9
1) Not included in delivery scope.
Controllable Functions
Headlights/marker lights function/off Function f0 Function f0
Smoke generator 1) f1 Function 1 Function 7 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 3 Function f2 Function f2
Soundeffects:Locomotivewhistle f3 Function 3 Function 4 Function f3 Function f3
ABV f4 Function 4 Function 2 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 8 Function f5 Function f5
Soundeffect:Airpump — — Function 1 Function f6 Function f6
Soundeffect:Shortswitchingwhistle — — Function 5 Function f7 Function f7
Soundeffect:Blowingoffsteam — — Function 6 Function f8 Function f8
Soundeffect:Coalbeingshoveled — — — Function f9 Function f9
Soundeffect:Rockergrate — — — Function f10 Function f10
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
1 5

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin
Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasi-
tage ne convient pas pour l’exploitation en mode numérique.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
Informations générales
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Adresseencodéeenusine:18
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:18 433, DRG
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemar-
che.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
Tout recours à une garantie commerciale ou contractuelle ou à une deman-
de de dommages-intérêt est exclu si des pièces non autorisées par Märklin
sont intégrées dans les produits Märklin et/ou si les produits Märklin sont
transformés et si les pièces d’autres fabricants montées ou la transforma-
tion constituent la cause des défauts et/ou dommages apparus. C’est à la
personne et/ou la société responsable du montage/de la transformation
ou au client qu’incombe la charge de prouver que le montage des pièces
d’autres fabricants sur des produits Märklin ou la transformation des
produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

11
1) Ne fait pas partie de la fourniture.
Fonctions commutables
Fanal éclairage function/off Fonction f0 Fonction f0
Générateur de fumée 1) f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage:Sifetlocomotive f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage:Grincementdefreins
désactivé — — Fonction 8 Fonction f5 Fonction f5
Bruitage:Compresseur — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Sifetpourmanœuvrecourt — — Fonction 5 Fonction f7 Fonction f7
Bruitage:Échappementdelavapeur — — Fonction 6 Fonction f8 Fonction f8
Bruitage:Pelletageducharbon — — — Fonction f9 Fonction f9
Bruitage:Grilleàsecousses — — — Fonction f10 Fonction f10
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
1 5

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Vanafdefabriekingesteld:18
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:18 433, DRG
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en/of Märklin-producten omgebouwd worden en de ingebouwde
vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden de-
fecten en/of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat
de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van
Märklin-producten niet de oorzaak van opgetreden defecten en/of schade
is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke
persoon en/of firma danwel bij de klant.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfssys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• OPGEPAST! Functionele scherpe kanten en punten.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Algemene informatie
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• http://www.maerklin.com/en/imprint.html

13
1) Maakt geen deel uit van het leveringspakket.
Schakelbare functies
Frontsein function/off Functie f0 Functie f0
Rookgenerator 1) f1 Functie 1 Functie 7 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid:locuit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 8 Functie f5 Functie f5
Geluid:luchtpomp — — Functie 1 Functie f6 Functie f6
Geluid:rangeeruitkort — — Functie 5 Functie f7 Functie f7
Geluid:stoomafblazen — — Functie 6 Functie f8 Functie f8
Geluid:kolenscheppen — — — Functie f9 Functie f9
Geluid:schudrooster — — — Functie f10 Functie f10
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
1 5

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
•
Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.
• Lalocomotoranodeberárecibircorrienteeléctricamas
que de un solo punto de abasto.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotora
deben suprimirse las interferencias en la vía de conexión
de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Informaciones generales
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Códigodefábrica:18
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:18 433, DRG
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):porelControlUnit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamente las funciones de tracción y de alternancia de
luces.
Se excluye todo derecho de garantía, prestación de garantía e indemnización
sobre aquellos productos Märklin en los que se hubieran montado piezas
ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que
hayan sido modificados cuando la piezas ajenas montadas o la modificación
sean las causas de los desperfectos y/o daños posteriormente surgidos. La
persona y/o empresa o el cliente responsable del montaje o modificación
será el responsable de probar y alegar que el montaje de piezas ajenas o la
modificación en/de productos Märklin no son las causas de los desperfectos
y/o daños surgidos.

15
1) No está incluido en el conjunto de piezas suministradas.
Funciones posibles
Señal de cabeza function/off Función f0 Función f0
Generador de humo 1) f1 Función 1 Función 7 Función f1 Función f1
Ruido:Ruidodeexplotación f2 Función 2 Función 3 Función f2 Función f2
Ruido del silbido de la locomotora f3 Función 3 Función 4 Función f3 Función f3
ABV f4 Función 4 Función 2 Función f4 Función f4
Ruido:Desconectarchirridodelosfrenos — — Función 8 Función f5 Función f5
Ruido:Bombadeaire — — Función 1 Función f6 Función f6
Ruido:Silbatodemaniobrascorta — — Función 5 Función f7 Función f7
Ruido:Purgarvapor — — Función 6 Función f8 Función f8
Ruido:Cargarcarbónconpala — — — Función f9 Función f9
Ruido:Parrillavibratoria — — — Función f10 Función f10
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
1 5

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Indirizzodifabbrica:18
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:18 433, DRG
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedi
marcia.
• Nelfunzionamentoanalogicosihannoadisposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in
caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in caso di modifiche al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifiche non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona/ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifiche non autorizzate.
Avvertenze per la sicurezza
•
Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbina-
rio di alimentazione deve essere protetto dai disturbi. A
tale scopo si deve impiegare il corredo antidisturbi 74046.
Tale corredo antidisturbi non è adatto per il funzionamen-
to Digital.
•AVVERTENZA! Per motivi funzionali i bordi e le punte
sono spigolosi.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze generali
• Leistruzionidiimpiegoel‘imballagiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• http://www.maerklin.com/en/imprint.html

17
1) Non incl. nella fornitura.
Funzioni commutabili
Segnale di testa function/off Funzione f0 Funzione f0
Apparato fumogeno 1) f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore:schiodalocomotiva f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 8 Funzione f5 Funzione f5
Rumore:compressoredell’aria — — Funzione 1 Funzione f6 Funzione f6
Rumore:schiodimanovrabreve — — Funzione 5 Funzione f7 Funzione f7
Rumore:scaricodelvapore — — Funzione 6 Funzione f8 Funzione f8
Rumore:Spalaturadelcarbone — — — Funzione f9 Funzione f9
Rumore:grigliaascuotimento — — — Funzione f10 Funzione f10
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
1 5

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Adressfråntillverkaren:18
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:18 433, DRG
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):ViaControlUnit,Mobile
Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och/eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och/eller
skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och/eller skadorna, bär den person och/eller företag resp. kund som
är ansvarig för in- och/eller ombyggnaden.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
Allmänna informationer
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• http://www.maerklin.com/en/imprint.html

19
1) Ingår inte i leveransen.
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Röksats 1) f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Ljud:Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 8 Funktion f5 Funktion f5
Ljud:Luftpump — — Funktion 1 Funktion f6 Funktion f6
Ljud:Rangervisslakort — — Funktion 5 Funktion f7 Funktion f7
Ljud:Ångasläppsut — — Funktion 6 Funktion f8 Funktion f8
Ljud:Kolskyfas — — — Funktion f9 Funktion f9
Ljud:Rosterskakas — — — Funktion f10 Funktion f10
f0 f8 f0f8
Digital/Systems
F0 F4
STOP mobile station
systems
1 5

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 60xxx/Mobile Station 60653)
• Adresseabfabrik:18
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:18 433, DRG
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
ertilgængelige.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og/eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og/eller skader. Det påhviler kunden hhv. den person og/eller det firma,
der er ansvarlig for ind- og/eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og/eller skader.
Vink om sikkerhed
•
Lokomotivet må kun bruges med et driftssystem (Märklin
AC, Märklin Delta, Märklin Digital eller Märklin Systems),
der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passertildenlokalenetspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
Generelle oplysninger
• Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• http://www.maerklin.com/en/imprint.html
