Malmbergs HP18190MHR User manual

Modell / Malli / Model: HP18190MHR 99 940 69
BRUKSANVISNING
EN
FI
SE Högtryckstvätt
INSTRUCTION MANUAL
High Pressure Washer
KÄYTTÖOHJEET
Korkeapainepesuri

2

3
EN
FI
SE .....................................sida 4-12
...................................sivu 13-21
.................................page 22-30
INNEHÅLL / SISÄLTÖ / CONTENTS
OBS! Läs igenom manualen noggrant innan du använder
apparaten och spara den för framtida bruk.
SE
HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat
laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten.
FI
NOTE! Please read through the manual carefully before
using the appliance and keep it for future reference.
EN

4
SÄKERHETSFÖRESKRIFTER
Säkerhet "får inte"
1. Använd inte apparaten med brännbara eller giftiga vätskor, eller pro-
dukter som inte är förenliga med den korrekta driften av apparaten.
2. Rikta inte vattenstrålen mot själva apparaten, elektriska delar eller mot annan
elektrisk utrustning. RISK FÖR ELEKTRISKA STÖTAR
3. Rikta inte vattenstrålen mot människor eller djur. SKADERISK
4. Vidrör inte stickproppen och/eller uttaget med våta händer. RISK FÖR ELEKTRIS-
KA STÖTAR
5. Låt inte barn eller person som saknar kunskap använda apparaten. SKADERISK
6. Använd inte apparaten utomhus vid regn. RISK FÖR KORTSLUTNING
7. Använd inte apparaten om elkabeln är skadad. RISK FÖR ELEKTRISKA STÖ-
TAR OCH KORTSLUTNING
8. Använd inte apparaten om viktiga komponenter som elkabel, högtrycksslang,
spolhandtag och säkerhetsanordningar etc. är skadade. RISK FÖR EXPLOSION OCH
ELEKTRISKA STÖTAR
9. Se till att avtryckaren inte fastnar i aktiverat läge. SKADERISK
10. Ändra inte den ursprungliga diametern av sprutmunstycket eller andra driftin-
ställningar.
11. Se till att högtrycksslangen inte hamnar under trycket från en bil eller andra
tunga föremål och att det inte finns risk att den skadas av vassa föremål.
12. Flytta inte apparaten genom att dra i anslutningskabeln. RISK FÖR KORTSLUT-
NING OCH ELEKTRISKA STÖTAR
13. Lämna inte apparaten obevakad. OLYCKSRISK
14. Flytta inte apparaten genom att dra i högtrycksslangen.
15. Vidtag extra försiktighet när högtrycksstrålen är riktad mot däck, däckventiler eller
andra trycksatta komponenter. Använd inte det roterande munstycket och håll alltid
strålen på ett avstånd av minst 30 cm.
16. Använd inte denna apparat för rengöring av ömtåliga föremål. SKADERISK
17. Kontrollera att matningsspänning och frekvens överensstämmer med de som anges
på apparatens märkskylt.
18. Byte av stickpropp och anslutningskabel måste utföras av person med nödvändig
kännedom.
19. Stäng av strömmen omedelbart vid haveri och stanna och ta reda på orsaken innan
du startar apparaten igen.
SE

5
Säkerhet "måsten"
1. Alla elektriska ledare måste skyddas mot vattenstrålen. RISK FÖR KORTSLUT-
NING
2. Högtryckstvättning kan leda till att partiklar studsar tillbaka.
Använd skyddskläder och nödvändig utrustning för att garantera användarens säker-
het. SKADERISK
3. Stickproppen måste alltid dras ut ur vägguttaget efter att apparaten stängts av.
4. Håll spolhandtaget stadigt när du trycker in avtryckaren. SKADERISK
5. Underhåll och/eller reparation av elektriska komponenter måste utföras av kvali-
ficerad personal. OLYCKSRISK
6. Stäng av maskinen, dra ut stickproppen och stäng av vattenförsörjning. Ladda ur
resttrycket genom att trycka på spolhandtaget innan du kopplar från slangen.
7. Använd endast rengöringsmedel som inte kan fräta på apparatens hög-
trycksslang eller elkabel.
8. Enheten ska vara i upprätt läge under bruk.
9. Apparaten får inte förvaras i fuktig miljö.
10. När du är klar, stäng av på apparatens strömställare innan du drar ur stickproppen.
11. Använd endast originaldelar eller av tillverkaren godkända reservdelar för säkerhets
skull.
HUVUDFUNKTIONER
• Slitstarka hjul och låg vikt gör maskinen lätt att flytta.
• Högeffektiv borstmotor med hög effekt.
• Högtrycksslang med normal livstid i över 3 år.
• Vattentrycket är 20 gånger högre än i det kommunala vattenledningssystemet och 1,5
gånger högre än biltvättanläggningars vattentryck, enkelt och bekvämt för alla hus-
hållsändamål.
• Automatisk stoppfunktion, sparar energi och pengar.
• Bärbar och upprätt modell, med avtagbart spolhandtag och spolrör.
• Slitstarkt och tåligt ytterhölje.
• Justerbar form på vattenstråle för olika tvättfunktioner; solfjäderformad, konisk och
linjär vattenstråle.

6
Vänligen läs och följ följande säkerhets- och bruksanvisningar noga.
Denna högtryckstvätt kan användas för följande jobb:
1. Tvätta bilar, motorcyklar, eldrivna bilar och andra motorfordon.
2. Vattna i trädgården.
3. Spraya bekämpningsmedel etc.
4. Rengöring av ytterväggar, fönster, golv, badkar, toaletter och hörn som är svåra att
komma åt.
5. Rengöring av ojämna ytor med t.ex. hål, spår etc. som är svåra att komma åt.
TEKNISKA DATA
Art.nr Effekt Max.
pumptryck
Max.
arbetstryck
Flöde Spänning/
Frekvens
Vikt
(brutto/netto)
99 940 69 1900W 150bar 110bar 7,0 l/min 220-240V~/50Hz 9,7/8,7 kg
1
2
3
13
14
12
11
10987654
1. Spolhandtag
2. Anslutningskabel
3. Rengöringsverktyg
4. Högtrycksslang
5. Spolhandtagshållare
6. Strömställare
7. Stomme
8. Ytterhölje
9. Inloppsskruv
10. Spolrör
11. Handtag med slangvinda
12. Inloppsfilter
13. Högtrycksslangsfäste till maskinen
14. Lock till behållare för rengörings-
medel
BESKRIVNING AV DELAR

7
1 2

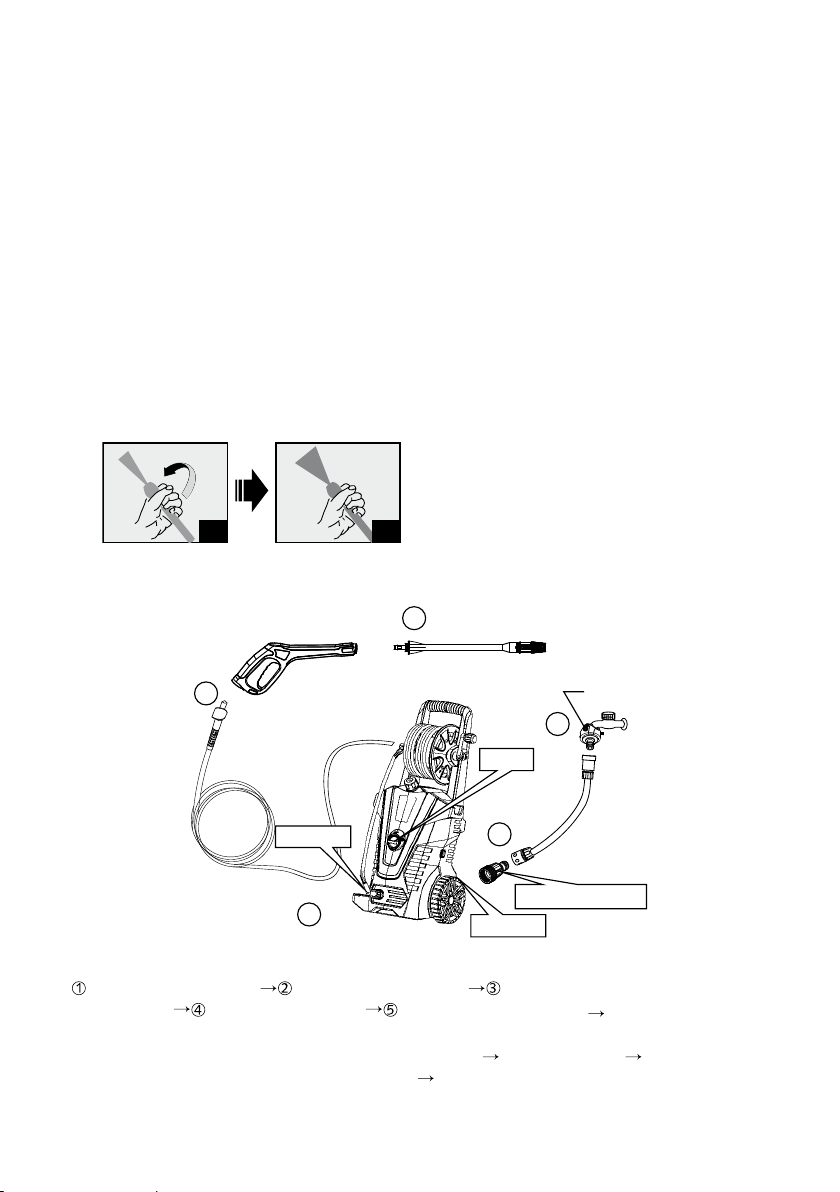

ANVÄNDNING
1. Placera apparaten i upprätt läge på ett plant underlag.
2. Kontrollera att inloppsfiltret är fri från blockering.
3. Använd rengöringsmedel för bättre rengöring.
4. Anslut munstycket på spolröret och spolröret på spolhandtaget.
5. Anslut spolhandtaget på högtrycksslangen som är upprullad på slangvindan.
6. Dra högtrycksslangen ur slangvindan.
7. Anslut slangen på vattenutloppet.
8. Anslut vattenslangen till vatteninloppet på maskinen.
9. Anslut den andra änden av vattenslangen till vattenkällan.
10. Tryck på avtryckaren och slå på vattenkranen för att driva ut luften inuti maskinen.
11. Sätt stickproppen i eluttaget och slå på strömställaren.
12. Vrid munstycket tills vattenstrålen är i den form du vill. Se bild 1 och bild 2.
13. Efter användning, stäng av vattenkranen, stäng av strömställaren och dra slutligen ut
stickproppen.
Rekommenderad procedur
Slang till spolhandtag slang till vattenutlopp vattenslang till snabbkoppling
vatteninlopp vattenslang till kran spolrör till spolhandtag dra munstycket på
spolröret för att ändra inställning till lågt vattentryck, öppna kranen och tryck på avtryck-
aren på spolhandtaget för att avlägsna luft i enheten anslut till elnät slå på appara-
ten, ändra till inställning till högt vattentryck börja tvätta
Obs: vattenslangen anslutes till kranen genom snabbkoppling.
1
5
4
2
3
Anslutning till kran
Vatteninlopp
Snabbkoppling vatteninlopp
Vattenutlopp
Strömställare
MONTERING

8

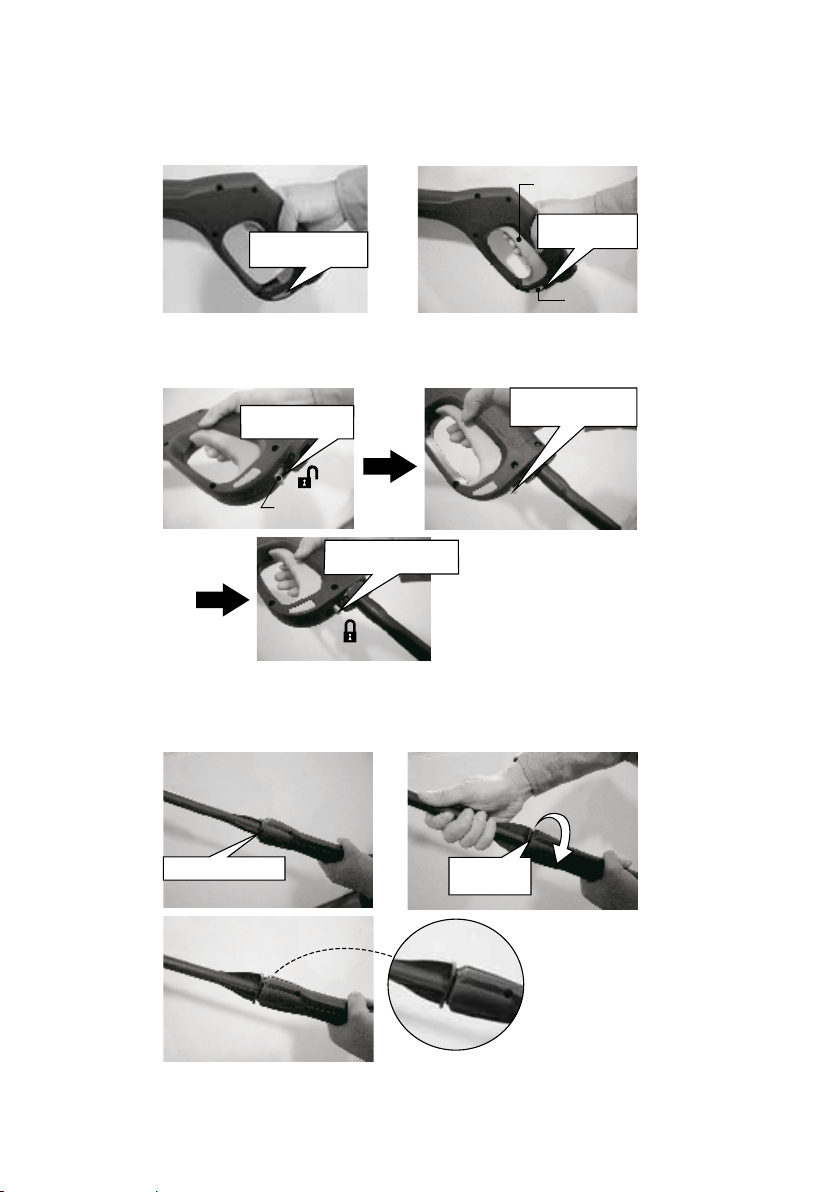

ANSLUTNING AV SPOLHANDTAG TILL HÖGTRYCKSSLANG
Läs bruksanvisningen nedan noggrant och följ instruktionerna för att undvika eventuella
problem vid installation och drift av apparaten. Om montering misslyckas p.g.a. att tillbe-
hör saknas, vänligen kontakta återförsäljaren.
Anslutning av slang och spolhandtag: lås upp låset på undersidan av spolhandtaget, sätt
högtrycksslangen i hålet och dra sedan låset tillbaka till den position som Bild 3 visar.
Hur man använder säkerhetsspärren: tryck in säkerhetsspärren och tryck på avtryckaren
(Bild 1); släpp avtryckaren och skjut ut säkerhetsspärren för att låsa avtryckaren (Bild 2).
Bild 1
Bild 2
Bild 2
Bild 1
Bild 3
Säkerhetsspärr
öppen (intryckt)
Låst läge efter installation
av slang (till höger)
Lås till hög-
trycksslang
Låsets läge innan installa-
tion av slang (till vänster)
Olåst läge efter installa-
tion av slang (till vänster)
Säkerhetsspärr
stängd (uttryckt)
Avtryckare
Säkerhetsspärr
Anslutning av spolhandtag och spolrör: sätt spolröret i spolhandtaget som bild 1 visar
och vrid spolröret medurs tills den når positionen som bild 3 visar.
Bild 1
Bild 3
Bild 2
Sätt spolröret i spol-
handtaget Vrid spolröret
medsols

9
Hur man justerar vattentrycket: dra ut spolrörshuvudet med kraft som bild 1 visar; dra
sedan tillbaka spolrörshuvudet som bild 2 visar. Gör detta några gånger, det går trögt i
början.
Obs: Denna funktion justerar vattentrycket. För att rengöra envis smuts med högt vatten-
tryck, tryck in spolrörshuvudet som bild 2 visar.
3. Koppla från spolrör och spolhandtag.
4. Vrid spolrörshuvudet tills de två metallplåtarna separeras helt.
5. Ta bort blockeringar i munstycket med hjälp av rengöringsverktyget eller ett gem.
6. Rengör munstycket genom att skölja det.
Hur man rengör munstycket:
Om munstycket är helt eller delvis igensatt, kan det sänka
trycket i vattenstrålen och resultera i skakningar i maskinen
eller stopp. Rengör munstycket genom att följa instruktio-
nerna nedan:
1. Stäng av apparaten och stäng av strömförsörjningen.
2. Stäng av vattenförsörjningen och tryck på avtryckaren
2-3 gånger för att frigöra trycket i apparaten.
Bild 1 Bild 2
Lågt tryck (dra ut
spolrörshuvudet) Högt tryck (tryck in spolrörshuvudet)
Hur man fyller på rengöringsmedel: häll rengöringsmedel i behållaren och sätt på locket
som bilderna visar.
Öppna locket och häll ren-
göringsmedel i behållaren Sätt locket på
behållaren

10

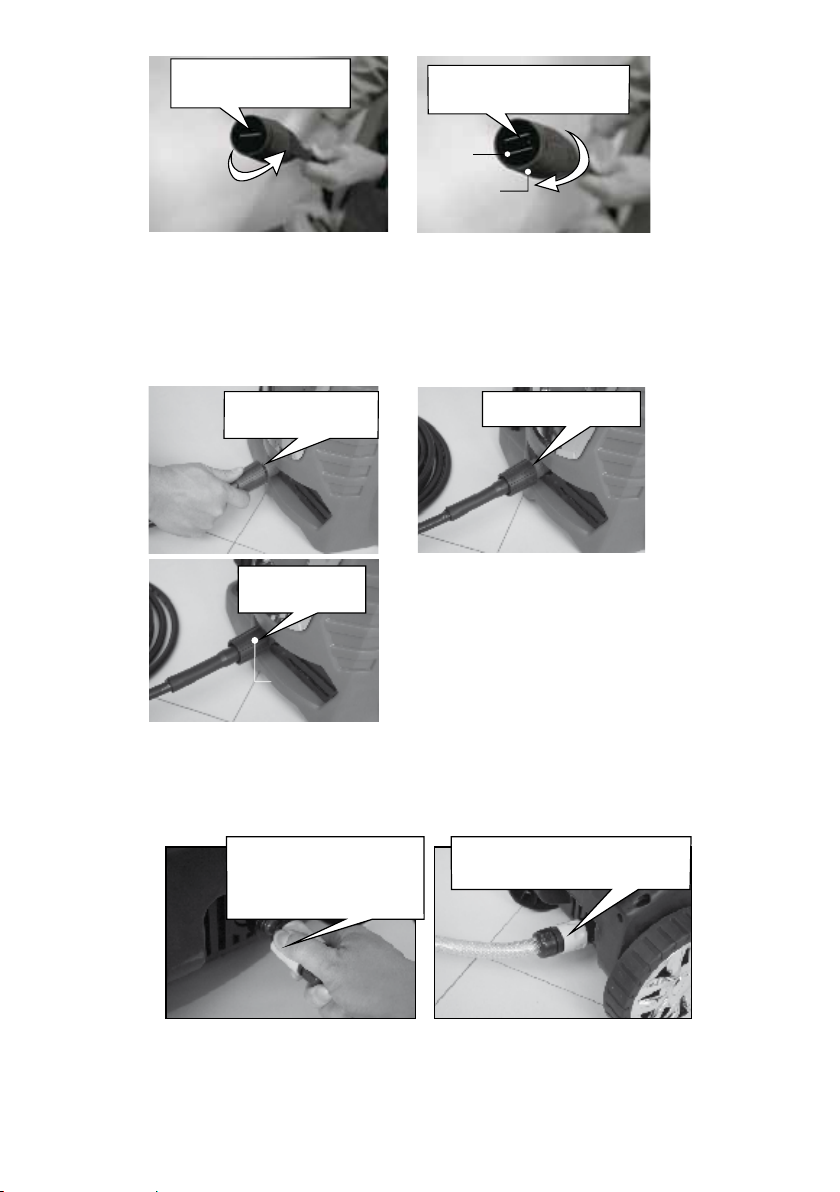

Hur man justerar spolrörshuvudet: man kan se att glipan mellan de 2 plåtarna minskar
eller ökar när man vrider på spolrörshuvudet. Vrid spolrörshuvudet medurs för att få en
solfjädersformad vattenstråle (Bild 1). Vrid spolrörshuvudet moturs för att få en linjär vat-
tenstråle (Bild 2).
Hur man ansluter högtrycksslangen på apparaten: tryck slangkopplingen i utloppsröret
på apparaten och dra ut skruven för slanganslutningen (se bilderna ovan).
Bild 1
Bild 1
Bild 3
Bild 2
Bild 2
Vrid spolrörshuvudet medurs
för att få en solfjädersformad
vattenstråle
Vrid spolrörshuvudet moturs för
att få en linjär vattenstråle
Rikta högtrycksslangens
anslutning till
apparatens utloppsrör
Plåt för
vattenform
Hylsa
munstycke
Tryck slangkopplingen i
utloppsröret på apparaten
Skruv för
slanganslutning
Dra åt skruv för
slanganslutning
Installation av vattenslang med snabbkoppling: anslut snabbkopplingen till apparatens
ingångsskruv (som bilderna ovan visar).
Dra tillbaka hylsan på inlopps-
slangkopplingen, tryck den sedan
på apparatens vatteninlopps-
skruvar. Löstagbar snabbkopp-
linghylsa.
Så här ska inloppsslangkopplingen se ut när den
är ansluten till apparatens inloppsskruv (löstagbar
hylsa ska tillbaka till sitt ursprungliga läge)

11

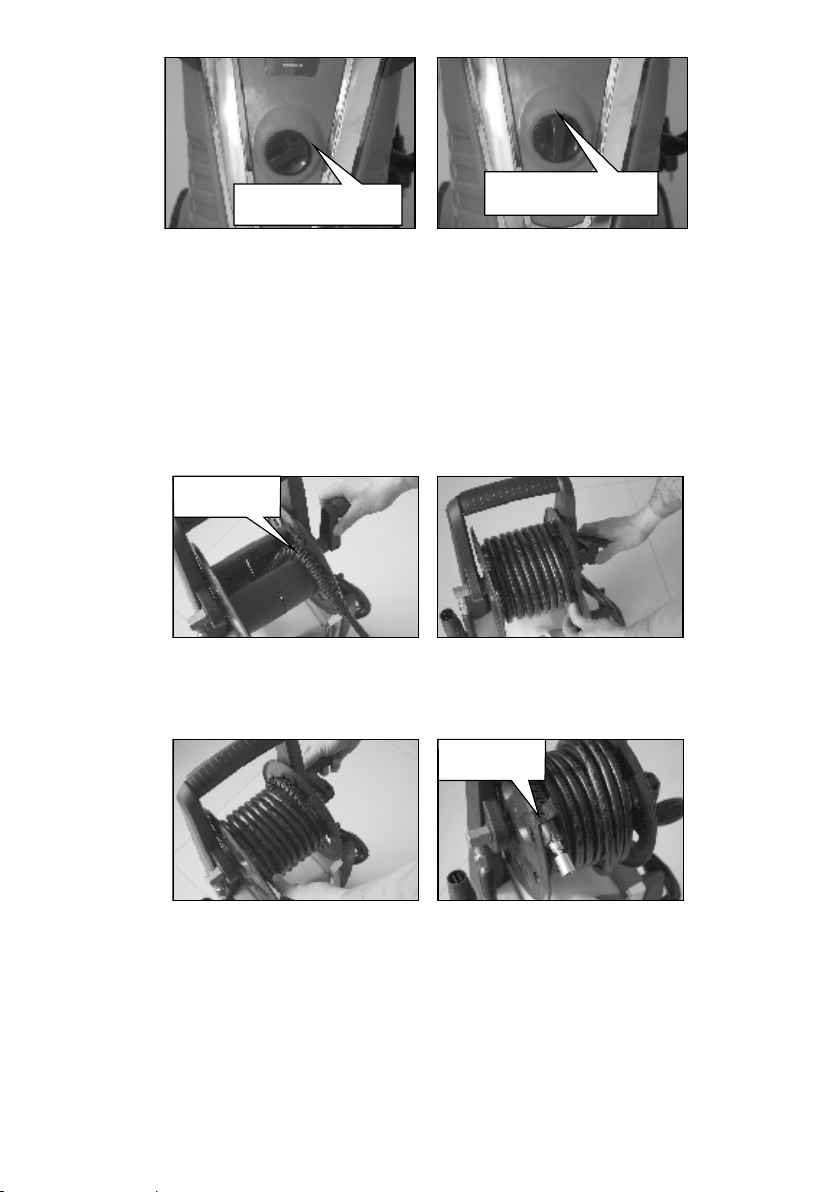

1. Veva upp vindan till högtrycksslang-
ens skyddsfodral (som bild visar.)
3. Se till att slangen inte viker sig.
2. Tryck slangskyddet, veva på vindan, an-
vänd den andra handen för att trycka på
slangen, se till att slangen viras upp tajt
på vindan.
4. Lås slangen efter upprullning.
Hur man sätter på/stänger av: vrid strömställaren till ”ON“ för att sätta på apparaten och
vrid till ”OFF“ för att stänga av apparaten.
Slangskydd
Apparaten är påslagen när
strömställaren är i ”ON“-läge.
Lås för hög-
trycksslang
Apparaten är avstängd när
strömställaren är i ”OFF“-läge.
INSTRUKTIONER FÖR SLANGVINDA
Obs: Använd vår speciella slang med slangskydd som skyddar högtrycksslangen. Den kan
skydda slangen bättre än en vanlig gummihylsa. Följ instruktioner nedan för att undvika
skador på slangen:

12
FELSÖKNING
Problem Möjlig orsak Lösning
Pumpen når inte
normalt arbetstryck
Slitet munstycke Byt ut munstycke
Vattenfilter nedsmutsat Rengör filtret
Trycket i inloppsvattnet är för lågt Slå på vattenkranen helt
Luft sugs in i systemet Kontrollera tätheten på slangkopplingar
Luft i pumpen
Stäng av apparaten och tryck in och släpp
ut avtryckaren på spolhandtaget tills vattnet
kommer ut i en jämn ström. Slå på apparaten
på igen
Justerbart munstycke ej i rätt läge Vrid det justerbara munstycket
Vattentrycket faller
under användning
Vattenintag från extern tank Anslut apparaten till det kommunala vatten-
ledningssystemet
Inloppsvatten för varmt Minska temperaturen
Munstycke tilltäppt Rengör munstycket
O-ringen till envägsventilen trasig Byt den trasiga komponenten
Inloppsfiltret smutsigt Rengör filtret
Vattenläckage Slitna packningar Låt närmaste auktoriserade servicecenter byta
ut packningarna
Apparat bullrig Vatten för varmt Sänk temperaturen (se tekniska data)
Oljeläckage Slitna packningar Låt närmaste auktoriserade servicecenter byta
ut packningarna
Vatten kommer ej ut vid
tryck på avtryckaren Munstycke tilltäppt Rengör munstycket
Rengöringsmedel tas
ej upp
Munstycket inställt på för högt tryck Dra ut spolmunstycket
Rengöringsmedel för trögflytande Späd med vatten
Förlängning av högtrycksslang används Montera originalslangen
Avlagringar eller blockage i rengörings-
medelsbehållaren
Spola med rent vatten och eliminera even-
tuella blockeringar. Om problemet kvarstår,
kontakta en auktoriserad serviceverkstad
FÖRVARING
Förvaring, följ stegen nedan:
1. Stäng av apparaten genom att vrida strömställaren till “OFF”.
2. Stäng av vattenkranen.
3. Dra ut stickproppen ur vägguttaget.
4. Tryck ut resttrycket från spolhandtaget tills allt vatten har kommit ut ur munstycket.
5. Töm och tvätta ur behållaren med rengöringsmedel. Använd endast rent vatten för
att skölja ur vattentanken.
6. Försäkra dig om att avtryckaren på spolhandtaget är säkerhetspärrad.
Förvaringsmiljö
1. Temperaturen bör vara 0-60°C.
2. Lämna inte apparaten i en fuktig miljö under en längre tid.

13
TURVALLISUUSOHJEET
Laitteella on kiellettyä tehdä seuraavia asioita:
1. Älä käytä laitetta syttyvien tai myrkyllisten nesteiden kanssa. Laitetta ei
saa käyttää siihen kuulumattomien tarvikkeiden kanssa.
2. Älä suuntaa vesisuihkua painepesuria tai muuta sähkölaitetta kohti.
SÄHKÖISKUN RISKI.
3. Älä suuntaa vesisuihkua ihmisiä tai eläimiä kohti. LOUKKAANTUMISEN
RISKI.
4. Älä käsittele pistotulppaa tai pistorasiaa märillä käsillä. SÄHKÖISKUN RISKI.
5. Älä anna lasten tai epäpätevien ihmisten käyttää laitetta. LOUKKAANTUMISEN
RISKI.
6. Älä käytä laitetta sateessa. OIKOSULUN RISKI.
7. Älä käytä laitetta mikäli liitosjohto on vahingoittunut. SÄHKÖISKUN JA
OIKOSULUN RISKI.
8. Älä käytä laitetta jos laitteen jokin osa, esim. liitosjohto, korkeapaineletku,
suutin ym. on vahingoittunut. LOUKKAANTUMISEN JA SÄHKÖISKUN RISKI.
9. Älä lukitse kahvan käyttövipua aukiasentoon. LOUKKAANTUMISEN RISKI.
10. Älä muokkaa suuttimen reikäkokoa tai laitteen muita komponentteja.
11. Varmista että korkeapaineletku pääsee liikkumaan vapaasti, varmista ettei letku
ole yliajettavissa tai paikassa jossa on riski vahingoittumiselle.
12. Älä irrota liitosjohtoa kaapelista vetämällä. SÄHKÖISKUN JA OIKOSULUN RISKI.
13. Älä jätä käytössä olevaa laitetta ilman valvontaa. LOUKKAANTUMISEN RISKI.
14. Älä siirrä laitetta korkeapaineletkusta vetämällä.
15. Renkaita pestessä vältä korkeapainesuihkun suuntaamista suoraan ilmaventtiileihin
tai muihin paineellisiin osiin. Pese aina vähintään 30 cm etäisyydeltä.
16. Älä käytä laitetta helposti särkyvien esineiden pesemiseen. VAURIOITUMISEN RISKI.
17. Tarkista että käytettävissä oleva verkkojännite ja taajuus ovat samat kuin laitteen
teknisissä tiedoissa.
18. Pistotulpan tai liitosjohdon vaihdon saa suorittaa vain pätevöitynyt henkilö.
19. Vian ilmetessä, katkaise välittömästi virta ja käynnistä uudelleen vasta kun vian
aiheuttaja on poistettu.
FI

14
Ohjeita laitteen oikeanlaiseen käyttöön:
1. Kaikki sähköliitännät tulee suojata vesisuihkulta ennen käytön aloittamista.
OIKOSULUN RISKI.
2. Korkeapaineinen vesisuihku voi kimmota takaisin pestävästä
kohteesta, varustaudu asianmukaisilla suojavarusteilla laitetta käytettäessä.
LOUKKAANTUMISEN RISKI.
3. Pistotulppa tulee irrottaa kun laitetta ei käytetä.
4. Pidä liipaisinkahvaa tukevasti ennen kuin painat liipaisinta. LOUKKAANTUMISEN
RISKI.
5. Laitteen huolto ja korjaukset tulee suorittaa vain pätevöityneen henkilön
toimesta. LOUKKAANTUMISEN RISKI.
6. Sammuta laite, irrota pistotulppa ja vedensyöttö. Tämän jälkeen vapauta
laitteeseen jäänyt paine painamalla liipaisinta ennen korkeapaineletkun irrottamista.
7. Käytä laitteen kanssa vain pesuaineita jotka eivät vahingoita
korkeapaineletkua tai liitosjohtoa.
8. Laitteen tulee olla pystyasennossa käytön aikana.
9. Laitetta ei tule säilyttää kosteissa tiloissa.
10. Kun lopetat laitteen käyttämisen, sammuta laite virtakytkimestä ennen pistotulpan
irrottamista.
11. Turvallisuussyistä käytä vai alkuperäisiä tai valmistajan hyväksymiä tarvikkeita ja
varaosia laitteen kanssa.
OMINAISUUDET
• Kestävät pyörät ja laitteen keveys tekevät siitä helposti liikuteltavan.
• Hyvällä hyötysuhteella oleva tehokas moottori.
• Korkeapaineletkun käyttöikä normaaleissa käyttöolosuhteissa yli kolme vuotta.
• Korkeapainesuihkun paine on 20 kertaa kovempi kuin vesijohtoverkossa ja 1,5 kertaa
kovempi kuin normaalissa autopesulassa. Helppo ja mukava kaikkiin kotitalouden
tarpeisiin.
• Automaattinen sammutustoiminto säästää energiaa.
• Liikuteltava ja vapaasti seisova rakenne, irrotettava liipaisinkahva ja korkeapaineputki.
• Kestävä ja tukeva muovirunko.
• Säädettävä vesisuihkun muoto vastaamaan kaikkia tarpeita; viuhka-, keila- ja
lineaarinen suihkutus.

15
LUETTELO OSISTA
Lue huolella ja noudata tarkasti ohjeita.
Korkeapainepesuria voidaan käyttää esimerkiksi seuraaviin tarkoituksiin:
1. Autojen, moottoripyörien, sähköajoneuvojen ja muiden ajoneuvojen pesemiseen.
2. Puutarhan kastelemiseen.
3. Torjunta-aineiden levittämiseen (tarkista soveltuvuus käyttöön aineen valmistajalta).
4. Ulkoseinien, ikkunoiden, lattioiden, altaiden, käymälöiden ja käsin vaikeasti
tavoitettavien nurkkien pesemiseen.
5. Vaikeasti puhdistettavien rakenteiden, esim. reiät, kierteet ym. puhdistamiseen.
TEKNISET TIEDOT
Til. Nro Teho Max.
Paine
Max.
Työpaine
Virtaus Jännite/taajuus Paino B/N
99 940 69 1900W 150bar 110bar 7,0L/min 220-240V~/50Hz 9,7/8,7kg
1
2
3
13
14
12
11
10987654
1. Liipaisinkahva
2. Liitosjohto
3. Puhdistusneula
4. Korkeapaineletku
5. Liipaisinkahvan pidin
6. Virtakytkin
7. Runko
8. Rungon suojus
9. Syöttöliitin
10. Suutinputki
11. Kantokahva
letkukelalla
12. Vedensuodatin
13. Korkeapaineletkun liitin
laitteeseen
14. Korkki

16
LAITTEEN KÄYTTÖ
1. Sijoita laite pystyyn tasaiselle alustalle.
2. Tarkista ettei vedensuodatin ole tukkiutunut.
3. Käytä pesuainetta paremman puhdistustuloksen saavuttamiseksi.
4. Liitä suutin suutinputkeen ja suutinputki liipaisinkahvaan.
5. Liitä liipaisinkahva letkukelalla olevaan korkeapaineletkuun.
6. Vedä korkeapaineletku ulos letkukelalta.
7. Liitä korkeapaineletkun liitin laitteeseen.
8. Liitä syöttöletkun toinen pää laitteeseen.
9. Liitä syöttöletkun toinen pää vesihanaan.
10. Paina liipaisin pohjaan ja avaa vedensyöttö poistaaksesi laitteessa olevan ilman.
11. Liitä liitosjohto verkkovirtaan ja käynnistä laite.
12. Käännä suutinta saadaksesi halutun vesisuihkun. Kts. kuvat 1 ja 2.
13. Käytön jälkeen, sulje hana, sammuta virtakytkimestä ja lopuksi irrota liitosjohto
Suositeltu järjestys
Letku liipaisinkahvaan Letku korkeapaineletkun liittimeen Syöttöletku
pikaliittimellä kiinni laitteeseen Syöttöletku kiinni hanaan Suutinputki
liipaisinkahvaan vedä suutinputken päätä asettaaksesi matalan virtauspaineen, avaa
hana ja paina liipaisinta poistaaksesi ilman laitteesta kytke liitosjohto verkkovirtaan
käynnistä laite virtakytkimestä, aseta suutinputki korkealle virtauspaineelle aloita
peseminen.
Huom. Veden syöttöletkun tulee olla varustettu pikaliittimellä.
KOKOAMINEN
1 2
1
5
4
2
3
Liitos vesihanaan
Syöttöliitin
Syöttöletkun liitin
Korkeapain-
eletkun liitin
Virtakytkin

17
LIIPAISINKAHVAN LIITTÄMINEN KORKEAPAINELETKUUN
Lue ja noudata seuraavia ohjeita huolella välttääksesi ongelmat laitteen kokoamisen ja
käytön kanssa. Ota yhteyttä myyjään jos osat eivät ole yhteensopivia.
Kuva 1
Kuva 1
Kuva 3
Kuva 2
Kuva 2
Lukitsin auki
(Lukitusvipu
sisäpuolella)
Lukituksen asento
ennen letkun liittämistä
(vasemmalla)
Lukittu asento letkun
liittämisen jälkeen (oikealla)
Korkeapainel-
etkun lukitus
Lukitsematon asento
letkun liittämisen
jälkeen (vasemmalla)
Lukitsin kiinni (Lukitusvipu
ulkopuolella)
Liipaisin
Lukitus
Varmistuslukituksen käyttö: paina lukitsin sisään ja paina liipaisin pohjaan (kts. kuva 1);
vapauta liipaisin ja paina lukitsin ulos (kts. kuva 2).
Liipaisinkahvan ja korkeapaineletkun yhdistäminen: avaa lukitus liipaisinkahvan pohjasta,
paina korkeapaineletkun liitin paikalleen ja lukitse liitos kuten kuvassa 3.
Liipaisinkahvan ja suutinputken yhdistäminen: liitä suutinputki liipaisinkahvaan kuten
kuvassa 1, kierrä myötäpäivään kunnes osat lukittuvat, kts. kuva 3.
Kuva 1
Kuva 3
Kuva 2
Liitä suutinputki
liipaisinkahvaan Kierrä
suutinputkea
myötäpäivään

18
Kuva 1 Kuva 2
Avaa korkki ja kaada
pesuainetta säiliöön Laita korkki
kiinni
Paineensäätö: vedä suutinpäätä varoen ulospäin kuten kuvassa 1; Seuraavaksi paina pää
sisään kuten kuvassa 2. Toista muutaman kerran laitetta käyttöönotettaessa.
Huom: virtauspaineensäätö tapahtuu em. keinoin, pestessäsi vaikeasti irtoavaa likaa,
paina suutinpää sisään kuten kuvassa 2.
Suuttimen puhdistus:
Jos suutin on osittain tai kokonaan tukkeutunut, laskee se
vesisuihkun virtauspainetta ja voi saada laitteen tärisemään
tai sammumaan. Puhdista tukkeutunut suutin seuraavin
toimenpitein:
1. Sammuta laite ja irrota liitosjohto.
2. Sulje syöttöhana ja paina tämän jälkeen liipaisinta
muutaman kerran poistaaksesi paineen järjestelmästä.
3. Irrota suutinputki ja liipaisinkahva.
4. Kierrä suutinputken päätä kunnes kaksi metalliliuskaa ovat kokonaan irti toisistaan
5. Puhdista lika suuttimesta mukana tulleella neulalla tai vastaavalla työkalulla.
6. Pese suutin lopuksi huolella.
Matala virtauspaine
(vedä päätä ulos)
Korkea virtauspaine
(paina päätä varoen
sisälle)
Pesuaineen lisääminen: kaada pesuainetta säiliöön ja laita korkki tämän jälkeen kiinni.

19
Suuttimen säätäminen: Vesisuihkua ohjaavien metalliliuskojen väli joko suurenee tai
pienenee suutinpäätä kääntämällä. Kääntämällä suutinpäätä myötäpäivään, kuten
kuvassa 1, vesisuihkusta tulee viuhkamainen ja vastapäivään kääntämällä, kuten kuvassa
2, suihku muuttuu tasaiseksi.
Korkeapaineletkun liittäminen laitteeseen: paina korkeapaineletkun liitin laitteessa
olevaan liittimeen ja kierrä liitin tiukasti kiinni kuten kuvissa.
Kuva 1
Kuva 1
Kuva 3
Kuva 2
Kuva 2
Kierrä suutinputken päätä
myötäpäivään saadaksesi
vesisuihkusta viuhkamaisen
Aseta korkeapaineletkun
liitin laitteessa olevaan
liittimeen
Paina korkeapaineletkun liitin
laitteessa olevan liittimen päälle
Kierrä
korkeapaineletkun liitin
tiukalle
Korkeapaineletkun
liitin
Kierrä suutinputken päätä
vastapäivään saadaksesi
vesisuihkusta tasaisen
Vesisuihkua
ohjaavat
metalliliuskat
Suuttimen suojus
Syöttöletkun liittäminen pikaliittimellä: liitä pikaliitin laitteen syöttöliittimeen kuten
kuvissa.
Vedä syöttöletkun liittimen vaippa
taakse ja paina liitin laitteen
syöttöliittimeen. Syöttöletkun
liittimessä pikaliitos.
Näkymä kun liitin on kiinnitettynä
(Liittimen vaipan tulee palautua
alkuperäiseen asentoonsa lukittuakseen).

20
Virtakytkin: käynnistääksesi laitteen, käännä kytkin asentoon ”ON”. Sammuttaaksesi
laitteen, käännä kytkin asentoon ”OFF”.
1. Rullaa letkukelaa kunnes letkun
suojakaulus tulee takaisinkelautuvalle
puolelle (kuten kuvassa).
3. Varmista ettei letku pääse taittumaan.
2. Paina suojakaulusta ja rullaa kelaa kiinni
päin pitäen kädellä korkeapaineletkun
tiiviisti kelalla.
4. Lukitse lopuksi korkeapaineletku.
Korkeapaineletkun
suojakaulus
Korkeapaineletkun
lukitus
Kun kytkin on asennossa
”ON”, laite käynnistyy
Kun kytkin on asennossa
“OFF”, laite ei ole päällä
LETKUKELAN KÄYTTÖ
Huom: Suojataksesi korkeapaineletkua, käytä vain jousivahvistettua letkua joka on
kestävämpi kuin tavallinen kumiletku. Noudata seuraavia ohjeita välttääksesi letkun
rikkoontumisen:
