Malmbergs LHG-30116M User manual

Modell / Malli / Model: LHG-30116M 99 940 25
BRUKSANVISNING
EN
SE Högtryckstvätt
INSTRUCTION MANUAL
High Pressure Washer
FI KÄYTTÖOHJEET
Korkeapainepesuri

2
EN
FI
SE ....................................sida 3-10
..................................sivu 11-18
................................page 19-26
INNEHÅLL / SISÄLTÖ / CONTENTS

3
SE
Varning: Använd INTE högtryckstvätten innan du har läst igenom bruksan-
visningen och säkerhetsföreskrifterna.
REGLER FÖR SÄKERT HANDHAVANDE
Innan du använder högtryckstvätten, läs igenom bruksanvisningen och•
beakta säkerhetsanvisningarna noggrant.
Varningarna och påbuden som sitter på apparaten, ger viktig information•
för säkert handhavande.
SÄKERHETSFÖRESKRIFTER
1. Högtryckstvätten får ej användas av barn eller personer som saknar
kunskap om hur apparaten ska användas.
2. OBS: När apparaten slås på kan det höga vattentrycket som kommer
ur lansen orsaka rekyl. Försäkra dig därför om att du håller ett stadigt
grepp om lansen innan du slår på apparaten.
3. Försäkra dig om att andra personer håller sig på ett avstånd av minst
10 meter när du använder högtryckstvätten.
4. Högtryckstvättar kan vara farliga om man använder dem på fel sätt.
Vattenstrålen får inte vara riktad mot människor, djur, elektriska appa-
rater eller på själva högtryckstvätten.
5. Rikta inte vattenstrålen mot dig själv eller andra personer.
6. Om en förlängningskabel används, ska den vara av vattentät konstruk-
tion. Obs: använd alltid en jordad förlängningskabel.
7. Använd inte högtryckstvätten om anslutningskabeln eller andra viktiga
delar är skadade (t.ex. säkerhetsanordningar, slangar eller lansen).
8. Behåll utloppsslangen ansluten till högtryckstvätten så länge hög-
tryckstvätten används. Att koppla ifrån slangen när systemet är under
tryck är farligt.
9. Använd inte frätande eller lättantändliga vätskor i apparaten.
10. Kliv inte på anslutningskabeln, eller dra inte för hårt i den. Det kan or-
saka skada.
11. Håll anslutningskabeln från värme, olja och vassa kanter.
12. Utloppsslangen måste vara i perfekt skick (annars finns risken att den
kan explodera).
13. Skadad utloppsslang måste ersättas omedelbart.
14. Endast vattenslang och anslutning som tillverkaren rekommenderar får
användas.

4
15. Stäng av motorn och placera högtryckstvätten på ett torrt ställe.
16. Vi rekommenderar att den här produkten används tillsammans med en
jordfelsbrytare.
17. Kontrollera alltid att strömmen i elnätet är samma som anges på appa-
ratens typskylt. Anslut helst apparaten till ett eluttag med en jordfelsbry-
tare med max. 30mA.
18. Högtryckstvätten är endast för utomhusbruk, för rengöring av sten, trä,
metall och plastmaterial. Det är ditt ansvar att försäkra dig om att ytan
som ska rengöras tål högtryckstvättning. Tillverkaren kan inte hållas
ansvarig för skador på ytor som orsakats av högtryckstvätten.

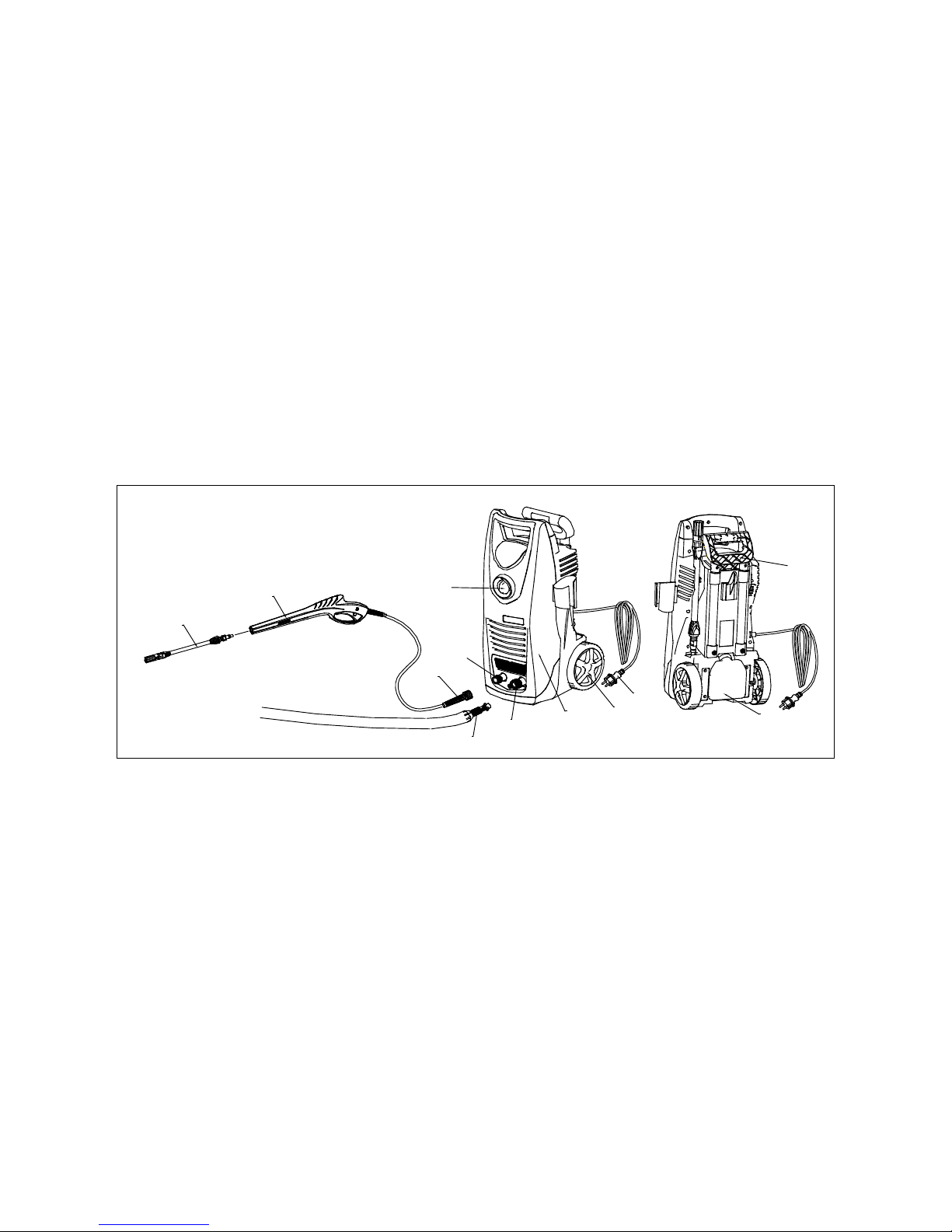

BESKRIVNING AV DELAR
Försäkra dig om att apparaten inte är ansluten till elnätet innan du monte-
rar ihop eller monterar isär den.
7. Lans
8. Högtryckstvätt
9. Stickpropp
10. Hjul
11. Teleskophandtag
12. Behållare för rengöringsmedel
1. Strömbrytare
2. Inloppsanslutning
3. Inloppsslang
4. Utloppsanslutning
5. Utloppsslang
6. Munstycke
1
2
3
4
5
6
7
89
10
11
12

5

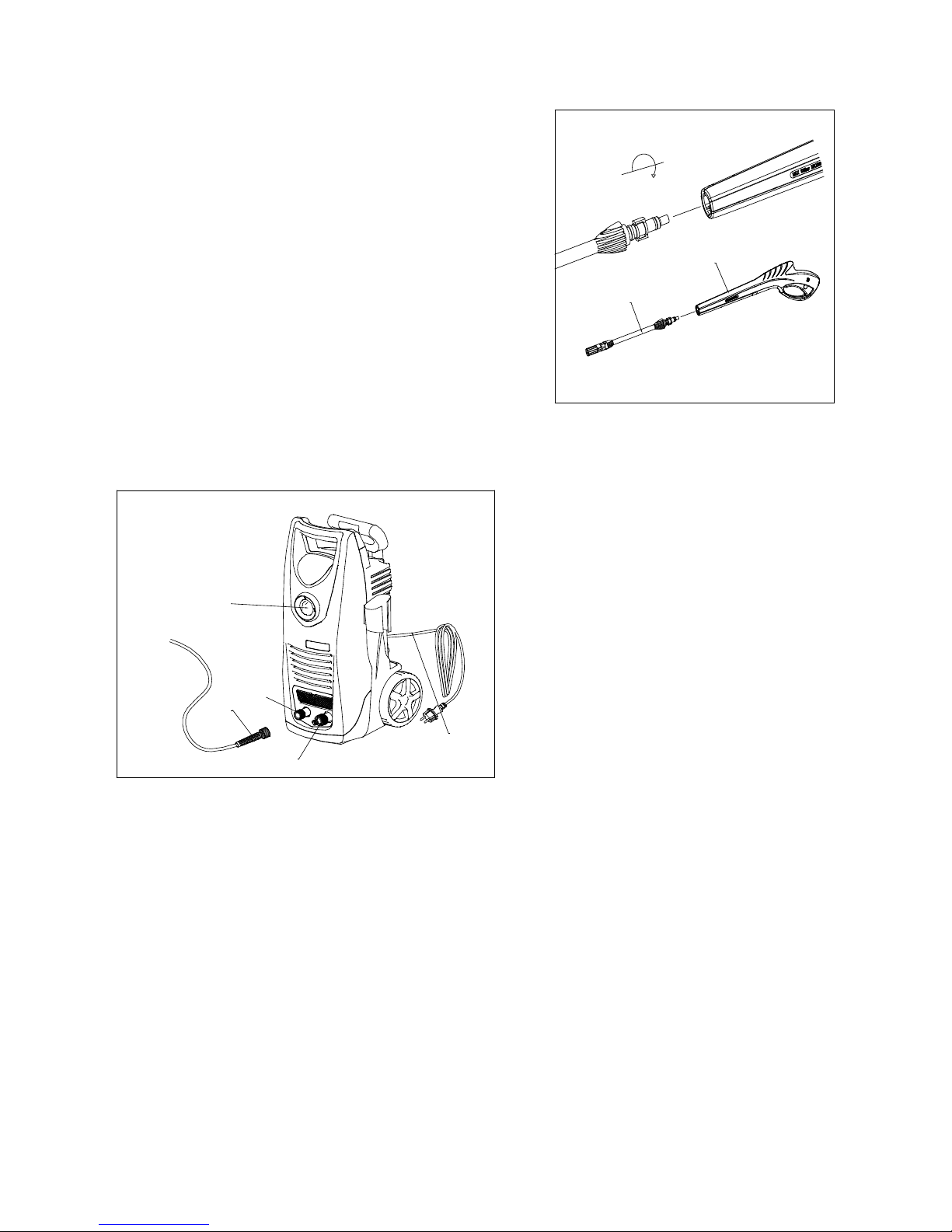

MONTERING AV LANSEN
6
7
Sätt ihop munstycket och lansen (6 & 7)
genom att trycka bajonetten på munstyck-
et (6) i lansen (7) och rotera den medurs
så att den låses i rätt läge. Monteringen
måste utföras innan användning av hög-
tryckstvätten. Försäkra dig om att delarna
sitter ihop ordentligt annars finns risken
att munstycket flyger av lansen. Hög-
tryckstvätten måste alltid vara avstängd
när man tar bort eller byter ut delar.
Skruva på utloppslangen (5) på utloppsanslutningen (4). Försäkra dig om att
den sitter fast ordentligt men dra inte åt för hårt. För bäst användarvänlighet
och för att undvika rekyl och annan potentiell skada på högtryckstvätten, är
den kortast rekommenderade längden på inloppsslangen 5 meter med en
diameter på 12,5 mm. (Inloppslang medföljer ej.)
MONTERING AV UTLOPPSSLANGEN
1
54
23
ANVÄNDNING
1. Sätt på vattentillförseln vid kranen innan du startar högtryckstvätten.
Att köra pumpen torr kan orsaka allvarliga skador på maskinen.
2. Frigör säkerhetsspärren på pistolen.

6

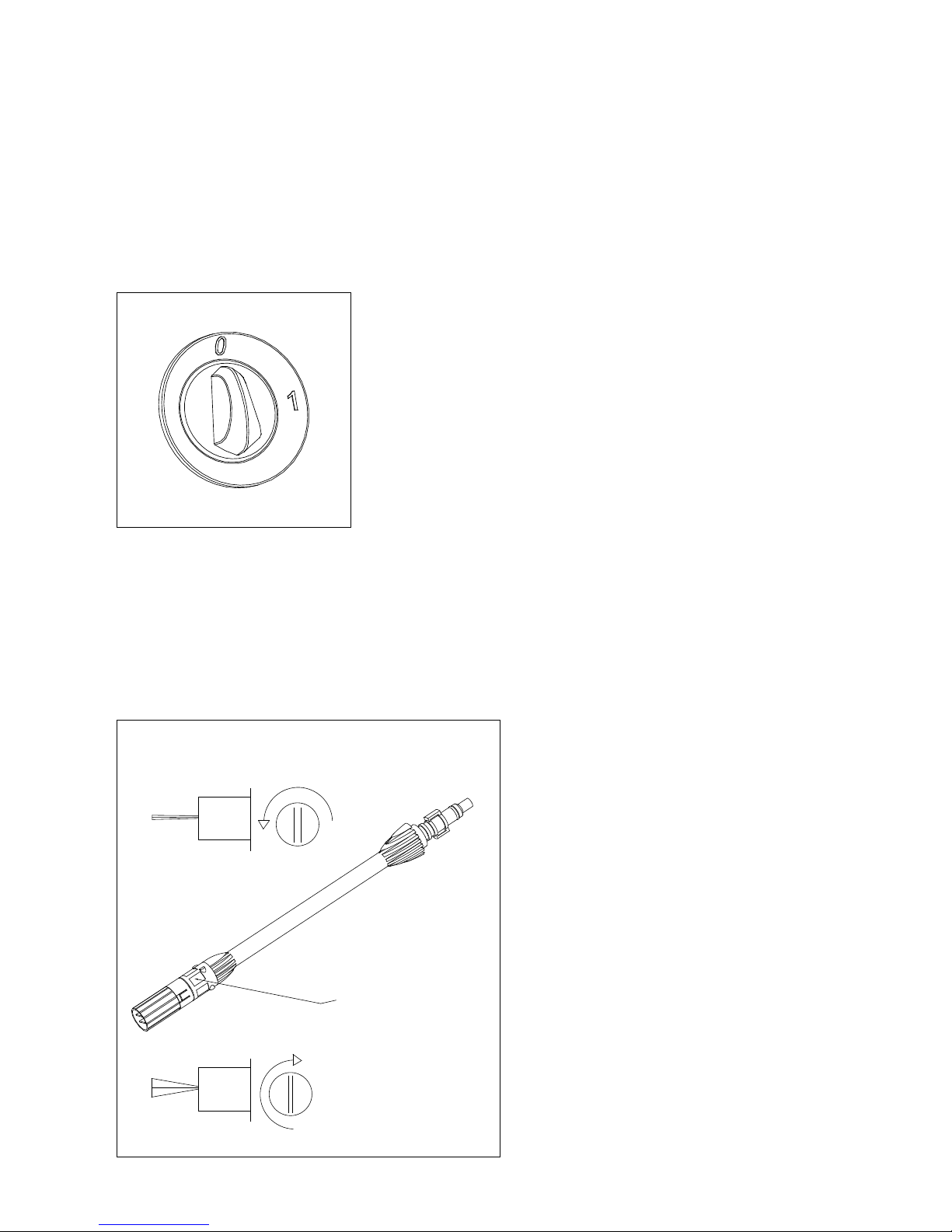

Sätta på / stänga av
6
Justering av stråle
Om du gör ett avbrott i användningen som är längre än 2 minuter, försäkra
dig om att du stänger av högtryckstvätten med vridströmställaren, för att
undvika skada.
Försäkra dig om att huvudströmbrytaren är på-
slagen.
För att sätta på högtryckstvätten, vrid strömbry-
taren till “1”.
För att stänga av högtryckstvätten, vrid ström-
brytaren till “0”.
3. Tryck in avtryckaren på pistolen (6) tills all luft har tryckts ut och vattnet
börjar forsa. Släpp upp avtryckaren så snart som vattnet sprutar från
munstycket. Du har nu fyllt din högtryckstvätt med vatten.
4. Strömmen på högtryckstvätten kan nu slås på.
5. Försök aldrig öppna ytterhöljet när högtryckstvätten används.

7
Man kan ställa in strålen i två olika lägen. Strålen kan justeras genom att
vrida på munstycket. Det finns två lägen att växla mellan. Byt dessa lägen
genom att vrida munstyckets fäste (6) vid slutet på lansen.
Vrid munstycket (6) moturs för en smal stråle eller vrid munstycket (6) med-
sols för en bred stråle.
Försäkra dig alltid om att avtryckaren är säkerhetsspärrad och att hög-
tryckstvätten är avstängd innan du justerar vattenstrålen.
När du använder högtryckstvätten på det högsta vattentrycket, är det re-
kommenderade avståndet mellan munstycke och ytan på det föremål som
ska rengöras 30 cm. Avståndet kan minskas om det behövs för plattor och
murverk.
Rikta lansen mot ytan som ska rengöras och försäkra dig om att du håller
det rekommenderade avståndet. Tryck in avtryckaren på pistolen tills vattnet
börjar strömma, slå därefter på strömbrytaren på högtryckstvätten.
Viktigt!
Kom ihåg att frost kan skada din högtryckstvätt om den inte helt tömts på
vatten efter användning. Förvara alltid apparaten på en frostfri plats.
OBS: Skador orsakade av frost täcks inte av garantin.

8
1
2 3
4
KOPPLA UTLOPPSSLANGEN PÅ PISTOLEN
1. Öppna locket på baksidan av vattenpistolen (se fig. 1).
2. Sätt i utloppsslangen i hålet på pistolen (se fig. 2).
3. Lås utloppsslangen (se fig. 3).
4. Snurra sladdskyddet medsols, se till att slangskyddet är fastsatt i
pistolhandtaget.

9
1
2 3
4 5

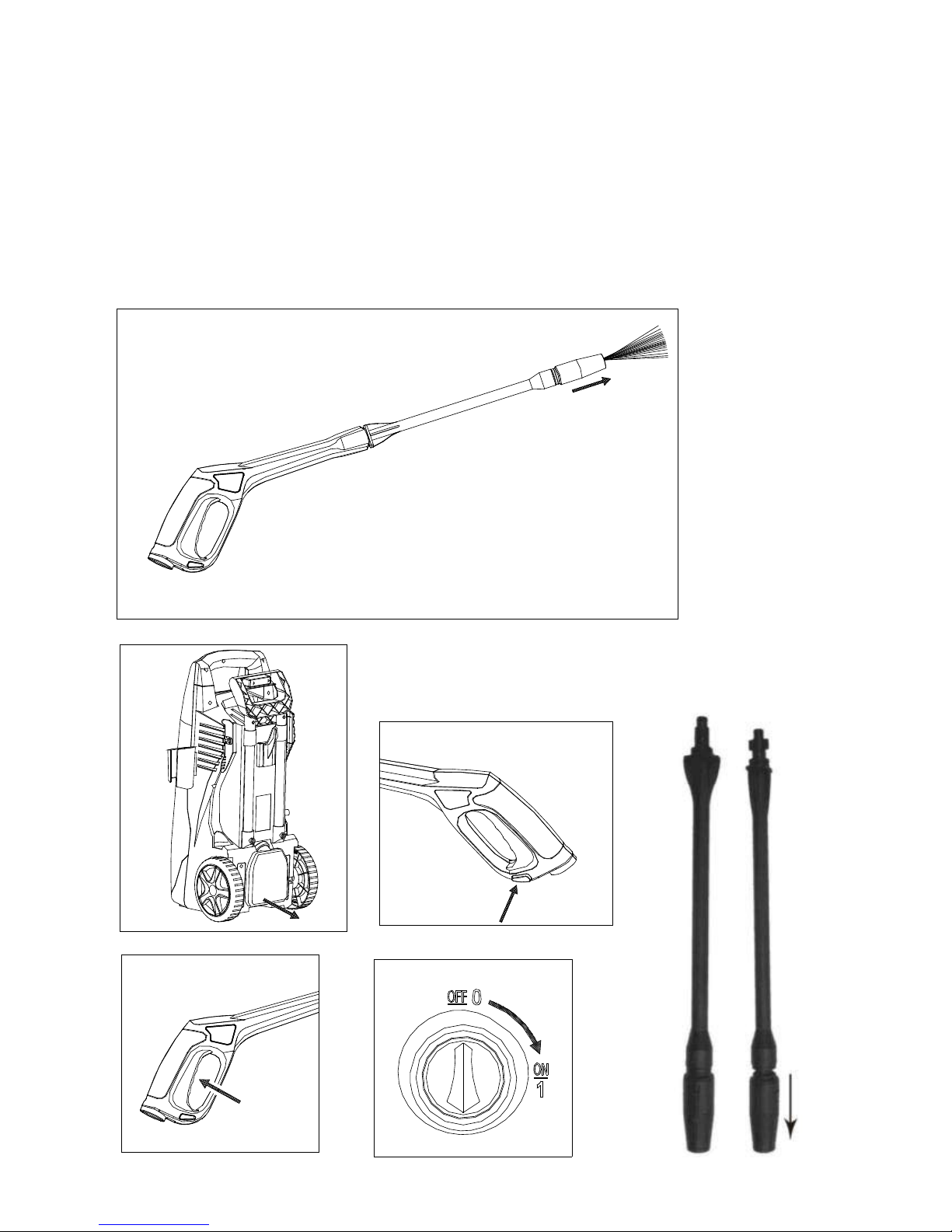

TVÄTT MED RENGÖRINGSMEDEL
1. När högtryckstvätten är avstängd, ställ in trycket på apparaten till det
lägre läget genom att trycka munstycket.
2. Ta ut behållaren för rengöringsmedel. Fyll den med rengöringsmedel och
sätt på maskinen.
3. Öppna säkerhetsspärren som bilden visar.
4. Tryck på avtryckaren.
5. Vrid strömbrytaren från 0 (av) till 1 (på).
Tryck så här

10
FELSÖKNING
Problem Möjlig orsak Lösning
Högtryckstvät-
ten startar inte
Stickkontakten sitter ej i Sätt i stickkontakten
Ström saknas i eluttag Testa ett annat eluttag
Fel på förlängningskabel Byt ut förlängningskabeln
Felaktig spänning i
eluttag
Kontrollera att spänningen i
elnätet motsvarar apparatens
specifikationer
Strömbrytaren är av Sätt på strömbrytaren
Jordfelsbrytaren (om en
sådan använts) har löst ut
Återställ jordfelsbrytaren
Pumpen
stannar
Överhettning pga dålig
vattentillförsel
Kontrollera vattentrycket i
inloppsslangen – en 10 liters
hink ska fyllas på en minut
Stora tryck-
variationer
Munstycket är smutsigt Ta bort smuts från munstycket
med en nål och skölj framifrån
Pumpen når
inte nödvän-
digt tryck
Munstycket smutsigt/
utslitet
Rengör/byt ut munstycket
Dålig vattentillförsel Kontrollera vattentrycket i
inloppsslangen
Klämd inloppsslang Sträck ut slangen
Blockerad inloppsslang Kontrollera slangen för läckor
eller blockeringar
Avtryckaren
fungerar inte
Säkerhetsspärren är i Frigör säkerhetsspärren
TEKNISKA DATA
Märkspänning: 230V~ 50Hz
Effektförbrukning: Max. 1600W
Max. pumptryck: 140 Bar
Max. vattenflöde: 380 liter/timme
Arbetstryck: 68 Bar
Vattenledningstryck: Max. 4.0 Bar
Max vattentemperatur: 5-60°C
Vikt: 8,5 kg
Kapslingsklass: IP X5

11
Varoitus: Älä käytä korkeapainepesuria ennen kuin olet lukenut
käyttöohjeet ja turvallisuusmääräykset.
KÄYTTÄJÄN TURVAMÄÄRÄYKSET
Lue laitteen käyttöohjeet ja huomioi turvamääräykset huolellisesti ennen•
kuin otat korkeapainepesurin käyttöösi.
Laitteen varoitukset ja kehotukset antavat tärkeitä tietoja turvallisesta•
käytöstä.
TURVALLISUUSMÄÄRÄYKSET
1. Korkeapainepesuria eivät saa käyttää lapset eivätkä henkilöt joilla ei ole
tietoa laitteen käyttämisestä.
2. HUOM. Kun laite käynnistetään saattaa ruiskupistoolista purkautuva
vesisuihku aiheuttaa takaiskun. Pidä sen vuoksi tukevasti kiinni varresta
ennen laitteen käynnistämistä.
3. Varmista että muut ihmiset ovat vähintään 10 metrin etäisyydellä kun
käytät korkeapainepesuria.
4. Korkeapainepesu saattaa aiheuttaa vaaraa väärinkäytettynä. Vesisuihkua
ei saa kohdistaa ihmisiin, eläimiin, sähkölaitteisiin tai itse pesulaitteeseen.
5. Älä suuntaa vesisuihkua itseesi tai muihin ihmisiin.
6. Jos käytetään jatkojohtoa, sen tulee olla vesitiivis. HUOM. Käytä aina
maadoitettua jatkojohtoa.
7. Älä käytä korkeapainepesuria jos liitosjohto tai jokin muu osa on
vioittunut (esim. turvalaitteet, letkut tai ruiskupistooli).
8. Pidä painevesiletku kiinnitettynä pesuriin niin kauan kuin
korkeapainepesuria käytetään. Letkun irrottaminen paineellisena on
vaarallista.
9. Älä käytä laitteessa syövyttäviä tai helposti syttyviä nesteitä.
10. Älä astu liitosjohdon päälle, äläkä vedä sitä voimakkaasti. Näistä voi
aiheutua vahinkoja.
11. Pidä liitosjohto loitolla lämmöstä, öljystä ja terävistä reunoista.
12. Painevesiletkun tulee olla täysin ehjä (muuten voi olla räjähdysvaara).
13. Vaurioitunut painevesiletku tulee vaihtaa välittömästi.
14. Vain valmistajan suosittelemia vesiletkuja ja liittimiä saa käyttää.
15. Sammuta moottori ja laita korkeapainepesuri kuivaan paikkaan.
FI

12
16. Suosittelemme laitetta käytettävän vikavirtasuojakytkimen kanssa.
17. Varmista että verkkojännite on sama kuin laitteen arvokilvessä mainittu.
Liitä laite mieluiten max. 30mA vikavirtasuojakytkimellä varustettuun
pistorasiaan.
18. Korkeapainepesuri on tarkoitettu käytettäväksi vain ulkotiloissa,
kivi-, puu-, metalli- ja muovimateriaalien puhdistamiseen. Vastuullasi on
varmistaa, että puhdistettava pinta kestää korkeapainepesua. Valmistaja
ei vastaa vahingoista joita korkeapainepesu aiheuttaa pinnoille.
7. Ruiskupistooli
8. Korkeapainepesuri
9. Pistotulppa
10. Pyörä
11. Teleskooppikahva
12. Pesuainesäiliö
1. Virtakytkin
2. Tuloliitin
3. Tuloletku
4. Painevesiliitin
5. Painevesiletku
6. Suutin
1
2
3
4
5
6
7
89
10
11
12
OSALUETTELO
Varmista että laite ei ole liitettynä sähköverkkoon ennen kokoamista tai
purkamista.

13
RUISKUPISTOOLIN ASENNUS
6
7
Liitä yhteen suutin ja ruiskupistooli
(6 & 7) painamalla suutin (6) pistooliin (7)
ja kääntämällä myötäpäivään kunnes se
lukittuu oikeaan asemaan. Asennus tulee
tehdä ennen korkeapainepesurin käyttöä.
Varmista että osat ovat tukevasti kiinni
toisissaan, muutoin suutin on vaarassa
lentää irti pistoolista. Korkeapainepesurin
tulee aina olla sammutettuna kun osia
irrotetaan tai vaihdetaan.
Kierrä painevesiletku (5) kiinni painevesiliittimeen (4). Varmista että se on
kiinni tukevasti, mutta älä kiristä liian kovaa. Paras käyttömukavuus saadaan,
ja vältetään takaiskut ja muut mahdolliset vauriot, käyttämällä vähintään
suositeltavaa 5 metrin pituista, 12,5 mm. paksuista
Tuloletkua. (Ei sisälly toimitukseen.)
PAINEVESILETKUN ASENNUS
1
54
23
KÄYTTÖ
1. Liitä tuloletku vesihanaan ennen kuin käynnistät pesurin. Tyhjäkäynti voi
aiheuttaa koneistolle vakavia vaurioita.
2. Vapauta ruiskupistoolin varmistin.

14
Käynnistys/pysäytys
6
Vesisuihkun säätö
Jos keskeytät pesun kauemmaksi aikaa kuin 2 minuutiksi, sammuta pesuri
vääntökytkimellä välttääksesi vauriot.
Varmista että virta on kytketty pääkytkimellä.
Käännä kytkin ”1”-asentoon käynnistääksesi
korkeapainepesun.
Käännä kytkin ”0”-asentoon pysäyttääksesi
korkeapainepesun.
3. Paina pistoolin liipaisinta (6) kunnes kaikki ilma on purkautunut ja vesi
alkaa virrata. Vapauta liipaisin heti kun vesi suihkuaa suuttimesta. Nyt
korkeapainepesuri on täynnä vettä.
4. Nyt korkeapainepesuri voidaan käynnistää.
5. Älä koskaan yritä avata laitetta kun sitä käytetään.

15
Vesisuihku voidaan asettaa kahdelle eri asennolle. Suihkua säädetään
vääntämällä suutinta. Tämä tapahtuu kääntämällä ruiskupistoolin päässä
olevaa suuttimen kiinnikettä (6). Käännä suutinta (6) vastapäivään ohuelle
suihkulle ja vastapäivään leveämmälle suihkulle.
Varmista aina että liipaisin on lukittuna ja painevesi suljettuna ennen kuin
säädät vesisuihkua.
Kun käytät painepesuria kovemmalla vedenpaineella, on suositeltavaa että
suuttimen ja pestävän pinnan välinen etäisyys on 30 cm. Etäisyyttä voidaan
pienentää pestäessä laattoja tai muuripintoja.
Suuntaa suihku kohti pestävää pintaa ja varmista että pidät suositeltua
etäisyyttä. Paina liipaisinta kunnes vesi alkaa virrata ja käynnistä sen jälkeen
virtakytkimellä.
Tärkeää!
Muista että pakkanen saattaa vahingoittaa korkeapainepesuria jos sitä ei
ole tyhjennetty käytön jälkeen. Säilytä laite aina tilassa jossa se ei jäädy.
HUOM: Takuu ei korvaa jäätymisen aiheuttamia vaurioita.

16
1
2 3
4
PAINEVESILETKUN LIITTÄMINEN RUISKUPISTOOLIIN
1. Avaa ruiskupistoolin takana oleva kansi (katso kuva 1).
2. Laita painevesiletku pistooliin reikään (katso kuva 2).
3. Lukitse painevesiletku (katso kuva 3).
4. Väännä letkunsuojaa myötäpäivään, varmista että letkunsuoja on kiinni
pistoolin kädensijassa.

17
1
2 3
4 5
PESU PUHDISTUSAINETTA KÄYTTÄEN
1. Paineveden ollessa suljettuna, säädä laitteen paine pienemmälle
painamalla suutinta.
2. Ota pesuaineen säiliö ulos, täytä se puhdistusaineella ja laita takaisin
paikalleen.
3. Vapauta varmistin kuten kuvassa näytetään.
4. Paina liipaisinta.
5. Käännä virtakytkin 0-tilasta 1-tilaan (päällä).
Paina näin

18
VIANETSINTÄ
Ongelma Mahdollinen syy Ratkaisu
Korkeapaine-
pesuri ei käyn-
nisty
Pistotulppa ei ole kiinni Laita pistotulppa kiinni
Pistorasiassa ei ole virtaa Kokeile toista pistorasiaa
Viallinen jatkojohto Vaihda jatkojohto
Viallinen jännite pistora-
siassa
Tarkista että verkkojännite on
sama kuin laitteen vaatima
Kytkin on poissa päältä Laita kytkin päälle
Vikavirtasuojakytkin (jo
on käytössä) on lauennut
Palauta vikavirtakytkin päälle
Pumppu
pysähtyy
Kuumentuminen vajaasta
vedensaannista johtuen
Tarkista tuloletkun vedenpai-
ne-10 litran säiliön tulee täyttyä
minuutissa
Suuria paine-
vaihteluita
Suutin on likainen Poista lika suuttimesta neulan
avulla ja huuhtele edestä
Pumppu ei
saavuta tarvit-
tavaa painetta
Suutin on likainen/kulu-
nut
Puhdista/vaihda suutin
Vajaa vedensaanti Tarkista tuloletkun vedenpaine
Tuloletku puristuksissa Suorista letku
Tuloletkussa tukos Tarkista letkusta vuodot tai
tukokset
Liipaisin ei
toimi
Varmistin on päällä Vapauta varmistin
TEKNISET TIEDOT
Nimellisjännite: 230V~ 50Hz
Tehonkulutus: Max 1600W
Max. vedenpaine: 140 Bar
Max. vedenvirtaama: 380 ltr/h.
Työpaine: 68 Bar
Vesijohdon paine: Max. 4.0 Bar
Max. vedenlämpö: 5-60°C
Paino: 8,5 kg
Kotelointiluokka: IP X5

19
Warning: DO NOT use this high-pressure cleaning machine before having
read this operating manual and safety instructions.
RULES FOR SAFETY OPERATION
Before you operate the washer be sure to read the operating manual•
carefully and observe the safety instructions.
The warnings or indications pasted on the washer provide important•
guidance for safe operation.
SAFETY INSTRUCTIONS
1. The pressure washer must not be used by children or untrained person-
nel.
2. Attention: When activating the machine the high pressure of the water
coming out of the lance may cause kick back. Therefore when activating
the machine, ensure that you grip the lance firmly.
3. When using the pressure washer, ensure that other people are at least
10 metres away from the working area.
4. High-pressure jets can be dangerous if misused. The jet must not be
directed at other people, animals, live electrical equipment or the
pressure washer itself.
5. Do not point the jet towards yourself or other people.
6. If an extension cord is used, it must be of watertight construction.
Note: Always use an extension cord with earth.
7. Do not use the pressure washer if the supply cord or other important
parts are damaged (e.g. safety devices, high pressure hoses or the
lance).
8. Keep the high-pressure hose connected to the pressure washer as long
as the pressure washer is under pressure. Disconnecting the high-
pressure hose while the system is under pressure is dangerous.
9. Do not use corrosive or flammable liquids in the machine.
10. Do not step on, press or draw with force the connecting cable so as to
avoid their damage.
11. Keep the electric wire away from heat, oil and sharp edges.
12. The high pressure water hose must be in a perfect condition (otherwise
it may have the danger of explosion).
13. Damaged high pressure water hose must be replaced immediately.
EN

20
14. Only the water hose and the connection recommended by the manu-
facturer may be used.
15. Shut off the motor and place the washer well for handling.
16. It is highly recommended that this product is used with an earth leakage
protective device.
17. Always check that the power supply corresponds to the voltage on the
rating plate. Preferably connect the machine to an electric socket with
an earth leakage protective switch of max. 30mA.
18. Your pressure washer has been designed for outdoor use only for the
cleaning of stone, wood, metal and plastic materials. It is your responsi-
bility to check the suitability of the surface to be cleaned. The manufac-
turer cannot be held responsible for any damage caused.
DESCRIPTION OF PARTS
Before carrying out any assembly/disassembly of the unit, please ensure
that the unit is unplugged from the electrical supply.
7. Lance
8. Main body of high pressure pump
9. Electric plug
10. Trolley
11. Pull rod
12. Shampoo bottle
1. Electric on/off switch
2. Water inlet
3. Water supply for water inlet
4. Water outlet
5. High-pressure hose
6. Nozzle
1
2
3
4
5
6
7
89
10
11
12
