Malmbergs EFE700PIR User manual
Bruksanvisning Rörelsevakt
Modell: EFE700PIR 19 046 67(8)
A. FUNKTION
1. Rörelsevakten avläser rörelse och tänder lampor som lyser en förinställd tid. En inbyggd foto-
cell kan ställas in för att automatiskt släcka lampor. Idealiskt för använding i hemmet och för
energibesparing.
2. Avläsningsvinkel är 120º och max avläsningsavstånd är 8 meter.
3. På, Av, Auto-brytare på frontplattan.
4. Rörelsevakten skall användas med glödlampor eller halogenlampor (230V).
5. Lika enkel installation som att byta en vanlig brytare.
6. Installation skall göras av behörig elektriker.
B. ANSLUTNINGAR
1. Bryt huvudströmmen.
2. Ta bort den gamla brytaren.
3. Obs! Installationen kräver nolla.
4. Anslut rörelsevakten enligt kopplingsschemat (bild A).
5. Ta bort locket med en skruvmejsel (bild B), samt ramen med A-skruvarna (bild A).
6. Montera rörelsevakten i väggdosan med de befintliga dosskruvarna. Sätt därefter tillbaka
ramen.
7. Testa rörelsevakten genom att med en liten skruvmejsel ställa in tidskruven på (-) och Lux-
skruven på ( ) (se bild C).
8. Sätt tillbaka locket.
9. Ställ in lägesbrytaren på AUTO (se bild D).
10 Slå på huvudströmmen. Rörelsevakten värmer upp i ca 40 sekunder – laddninglampan är på.
När lampan släcks är rörelsevakten i auto-läge.
11. Om rörelse känns av tänds belysning. Belysningen släcks 10+5 sekunder efter rörelsen har
stannat.
L
OUT
N
ON AUTO
OFF
Lock
A-skruvar
Rörelsevakt
Kopplingsschema
Bild A Bild B
Skruvmejsel
Ram
TJ-JA/JZ-120926
Malmbergs Elektriska AB, Box 144, 692 23 Kumla
1
TIME
2
LUX
TIME
1
LUX
2
1
TIME
2
LUX
TIME
1
LUX
2
ON
OFF
AUTO
F. SPECIFIKATIONER
Spänning: 230V/50Hz.
Effekt: Max 500W glödlampa.
Bevakningsområde: 120º och max 8 meter.
Tid: Från 10+5 sekunder till 12+2 minuter.
Luxnivå: Från dagsljus till mörker.

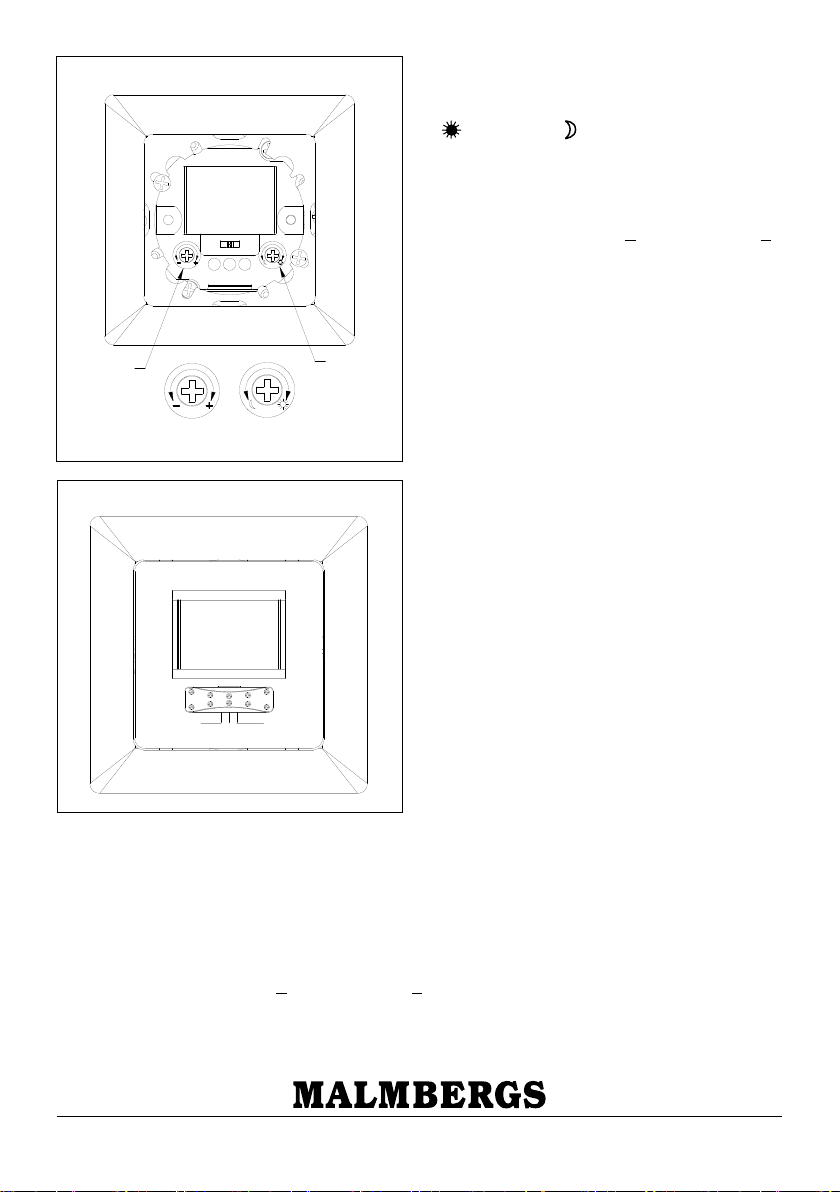

C. JUSTERA LUX-NIVÅN
Tag bort locket igen. Luxkontrollenheten har
en inbyggd fotocell som läser av dagsljus
() och mörker ( ). Justeras till lämpligt ljus
för tillslag/frånslag.
Justera tid
Hur länge som belysningen är tänd efter
aktivering justeras från 10+5 sekunder till 12+2
minuter. Justeras till lämplig tid för frånslag
efter sista rörelse.
Sätt tillbaka locket igen.
D. LÄGESBRYTAREN
Lägesbrytaren har tre lägen:
ON Belysningen är alltid på.
OFF Belysningen är alltid av.
AUTO Belysningen tänds när rörelse-
vakten aktiveras.
E. VIKTIGT!
1. Rörelsevakten skall endast användas för
inomhusbruk.
2. Rörelsevakten avläser bättre när rörelsen
korsar avläsningsområdet än mot den.
3. För att undvika att lampan tänds i onödan
bör sensorn vara riktad från kyl- och
värmekällor såsom element, luftkonditio-
nering, fläktar etc.
Lägesbrytare
Tidsinställning
Justerbar skruv
Luxinställning
Justerbar skruv
Bild D
Bild C
TJ-JA/JZ-120926
Käyttöohje Liiketunnistimelle
Malli: EFE700PIR 19 046 67(8)
A. TOIMINTO
1. Liiketunnistin havaitsee liikkeen ja sytyttää lamput, jotka palavat ennalta säädetyn ajan.
Sisäänrakennettu valokenno voidaan säätää sammuttamaan automaattisesti valot.
Ihanteellinen käytettäväksi kotona sekä energiansäästämiseksi.
2. Valvonta-alue on 120° ja maksimi tunnistusetäisyys ulottuu 8 metriin.
3. Päälle-, Pois- ja Auto-kytkimet sijaitsevat etulevyssä.
4. Liiketunnistimessa tulee käyttää hehkulamppua tai halogeenilamppua (230V).
5. Asentaminen yhtä helppo kuin tavallisen kytkimen vaihto.
6. Sähköliitännän saa suorittaa ainoastaan valtuutettu sähköasentaja.
B. ASENNUS
1. Katkaise virta pääkytkimellä.
2. Irroita vanha kytkin.
3. HUOM! Vaatii nolla-johtimen.
4. Kytke liiketunnistin kytkentäkaavion (kuva A) mukaisesti.
5. Irroita kansi ruuvitaltalla (kuva B), sekä A-ruuvein kiinnitetty kehys (kuva A).
6. Asenna liiketunnistin kojerasiaan rasiaruuveilla. Laita sitten kehys takaisin.
7. Testaa liiketunnistin asettamalla pienellä ruuvitaltalla aikaruuvi päälle (-) ja Lux-ruuvi kohtaan
( ) (katso kuva C).
8. Aseta kansi takaisin.
9. Säädä tilakytkin kohtaan AUTO (katso kuva D).
10. Kytke virta pääkytkimellä. Liiketunnistin lämpenee noin 40 sekunnissa – latauslamppu palaa.
Lampun sammuessa liiketunnistin on auto-tilassa.
11. Jos liikettä havaitaan, syttyy valaistus. Valaistus sammuu 10+5 sekunnin kuluttua liikkeen
lakattua.
L
OUT
N
ON AUTO
OFF
Kansi
A-ruuvit
Liiketunnistin
Kytkentäkaavio
Kuva A Kuva B
Ruuvitaltta
Kehys
TJ-JA/JZ-120926
Malmberg Elektro Oy, Juhanilantie 1, 01740 Vantaa, SUOMI
Puh: 09-855 34 30 Fax: 09-855 34 340 malmbergs@malmberg-elektro.fi www.malmbergs.com
1
TIME
2
LUX
TIME
1
LUX
2
1
TIME
2
LUX
TIME
1
LUX
2
ON
OFF
AUTO
F. TEKNISET TIEDOT
Jännite: 230V/50Hz.
Teho: Max 500W hehkulampuille.
Valvonta-alue: 120° ja max. 8 metriä.
Aika: 10+5 sekunnista aina 12+2 minuuttiin asti.
Luxtaso: Päivävalosta pimeään.
C. SÄÄDÄ LUX-TASO
Irroita taas kansi. Luxsäätöyksikössä on
sisäänrakennettu valokenno joka havaitsee
päivänvalon ( ) ja pimeyden ( ). Säädetään
soveltuvaan valoon päälle/poiskytkytkemiseksi.
Säädä aika
Valaistuksen päälläoloaika havaitun liikkeen
jälkeen on säädettävissä 10+5 sekunnista 12+2
minuuttiin. Säädetään sammuttamaan valot
halutun ajan kuluttua liikeen lakattua.
Aseta kansi takaisin.
D. TILAKYTKIN
Tilakytkimellä on kolme asentoa:
ON Valot ovat aina päällä.
OFF Valot ovat aina sammuksissa.
AUTO Valot syttyvät kun liiketunnistin
aktivoituu.
E. TÄRKEÄÄ!
1. Liiketunnistinta saa käyttää vain
sisätiloissa.
2. Liiketunnistin havaitsee tehokkaammin
havaintoaluetta risteävän liikkeen kuin sitä
kohti tulevan.
3. Turhien sytytysten välttämiseksi
liiketunnistinta ei tule suunnata kylmä-
ja lämpölähteisiin kuten lämmittimiin,
ilmastointilaitteisiin, tuulettimiin jne.
Kytkin
Ajan asetus
Säädettävä ruuvi
Lux-asetus
Säädettävä ruuvi
Kuva D
Kuva C
TJ-JA/JZ-120926
A. FUNCTIONS
1. The Sensor Switch detects motion and turns on lights for an adjustable duration of time. The
built-in photocell can be adjusted to turn off light automatically. It is ideal for home automa-
tion and energy saving purposes.
2. Detection angle is 120° and the maximum detection distance is up to 8 metres.
3. Selectable OFF, ON, AUTO modes for your convenience.
4. The Sensor Switch should be used with incandescent or halogen lights.
5. Installation is as easy as replacing a wall switch.
6. Some countries may require installation by a qualified electrician.
B. CONNECTIONS
1. Turn power off at the circuit breaker before wiring.
2. Remove the existing switch.
3. Note: The installation requires neutral.
4. Connect the Sensor Switch according to the wiring diagram in Diagram A.
5. Remove the surface cover of the Sensor Switch with a screwdriver (see Diagram B), and undo
the A-screws from the frame (see Diagram A).
6. Mount the Sensor Switch into the wall box with the existing screws. Replace the frame.
Instruction Manual Motion Sensor Wall Switch
Model: EFE700PIR 19 046 67(8)
7. For testing purposes, use a small screwdriver to set the time control at (-) position and set the
Lux control at ( ) position (see Diagram C).
8. Refit the surface cover by hand.
9. Set the mode switch to AUTO mode (see Diagram D).
10. Turn the power and the loading light(s) on. The Sensor Switch enters a warm-up period. After
about 40 seconds, the loading light(s) goes off and the Sensor Switch enters in AUTO mode.
11. If any motion is detected, the loading light(s) will be turned on. The light(s) will go off after
(10±5) seconds if no further motion is detected.
L
OUT
N
ON AUTO
OFF
Surface
cover
A-screws
Motion sensor
Wiring diagram
Diagram A Diagram B
Screwdriver
Frame
TJ-JA/JZ-120926
Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
Phone: +46 (0)19-58 77 00 Fax: +46 (0)19-57 11 77 info@malmbergs.com www.malmbergs.com
1
TIME
2
LUX
TIME
1
LUX
2
1
TIME
2
LUX
TIME
1
LUX
2
ON
OFF
AUTO
F. SPECIFICATIONS
Voltage: 230V/50Hz.
Wattage: Max 500W incandescent lamp.
Detection range: 120º and max 8 metres.
Duration: From 10+5 second to 12+2 minutes.
Lux control level: From daylight to darkness.
C. ADJUSTING THE LUX LEVEL
Remove the surface cover again. The built-in
photocell of the Lux control module detects
daylight ( ) and darkness ( ). You can set the
unit to operate at your desired Lux level.
Adjusting the duration
The length of time that remains switched on
after activation can be adjusted from 10+5
seconds to 12+2 minutes.
Replace the surface cover again.
D. MODE SELECTION SWITCH
The mode selection switch offers 3 options:
ON Light(s) always on.
OFF Light(s) always off.
AUTO Light(s) turns on for the preset
duration when motion is detected
when the Lux level is below the set
level.
E. IMPORTANT NOTES
1. The Sensor Switch is for indoor use only.
Do not use it outdoors.
2. The Sensor Switch is more sensitive to mo-
tions across the front of the sensor than
towards it.
3. The sensor detects heat in motion and
heat sources that change temperature
quickly. Therefore, to avoid false trig-
gering, do not place the Sensor Switch
facing air-conditioners, heaters, and other
sources of heat or cold.
Duration
Adjusting screw
Lux level
Adjusting screw
Diagram D
Diagram C
Mode Selection Switch
TJ-JA/JZ-120926
