ENGLISH
3MegaView60™
SAFETY WARNINGS
• To prevent short circuits, this product should only be used inside and only in dry spaces.
Do not expose the components to rain or moisture. Do not use the product close to a
bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures or bright
light sources.
• In case of improper usage or if you have altered and repaired the product yourself, all
guarantees expire. Marmitek does not accept responsibility in the case of improper usage
of the product or when the product is used for purposes other than specified. Marmitek
does not accept responsibility for additional damage other than covered by the legal
product responsibility.
• This product is not a toy. Keep out of reach of children.
• Do not open the product: the device may contain live parts. The product should only be
repaired or serviced by a qualified expert.
• Only connect the adapter to the mains after checking whether the mains voltage is the
same as the values on the identification tags. Never connect an adapter or power cord
when it is damaged. In that case, contact your supplier.
1. INTRODUCTION
Congratulations on your purchase of the Marmitek MegaView60! The MegaView60 enables
you to easily extend an HDMI (High Definition Multimedia Interface) signal or DVI (Digital
Visual Interface) over two CAT5e/6 cables. Maximum CAT5e/6 cable length is 30 metres
for 1080p resolution and 60 metres for 480p resolution. Appliances connected to this may
include an HD set-top box, media center PC, HD-media player, blu-ray disk player or game
console.
All Marmitek products are manufactured with the utmost precision and are of high quality.
Please read this manual carefully and follow the instructions to enjoy the possibilities of this
product optimally.
2. CONTENT OF THE PACKING
1x transmitter (HDMI Transmitter)
1x receiver (HDMI Receiver)
1x Power adapter
1x User manual

4 © MARMITEK
3. CAT5E/CAT6 CABLE REQUIREMENTS
• UTP-, FTP- or STP-cable
• 24AWG or lower
• Solid twisted pair
• 100 ohm at 1MHz
• RJ-45 jack according to EIA/TIA T568B standard
Instead of CAT5e cable, CAT6 cable may also be applied (this offers better quality). Use a
‘solid twisted pair CAT-5e or CAT-6 cable’ in order to optimise transfer quality.
4. INSTALLATION
In order to ensure that the system is working properly you are advised to check the set-up
with short CAT-5e/6 cable lengths first.
1. Switch off all appliances before you start connecting.

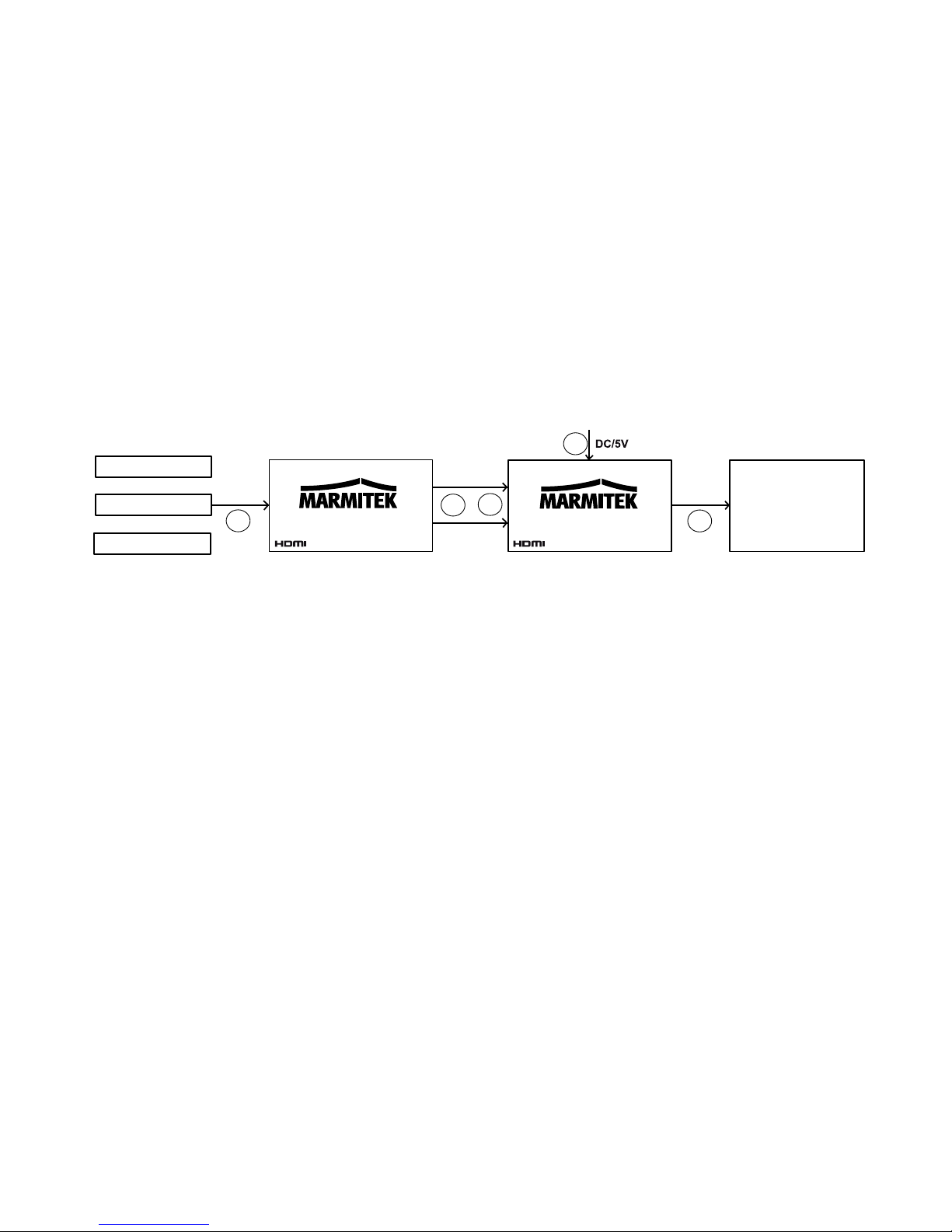

2. Connect the HDMI source (HD-DVD player, blu-ray disc player, HD set-top box, game
console, etc.) to the MegaView60 transmitter [1], using an HDMI cable (not provided).
3. Connect the MegaView60 receiver to the appliance shown [2] (e.g. HDTV or projector),
using an HDMI cable (not provided).
4. Use two CAT5e/6 Ethernet cables to connect the MegaView60 transmitter with the
MegaView60 receiver [3&4].
*The RJ45 plug on these cables must be connected according to EIA/TIA T568B standard,
see attachment page 27.
Make sure that the CAT5e/6 cable and the transmitter and receiver connections (CAT5e-1
en CAT5e-2) correspond to one another.
5. Connect the power adapter [5] to the ‘DC/5V’ connection on the MegaView60 receiver
(HDMI Receiver) and plug the adapter into a socket.
5. USAGE
1. Switch on the HDMI source (e.g. HD set-top box or multi media PC).
2. Switch on the display device (for instance HDTV or projector) and select the appropriate
input. Usually you will do this by pressing the A/V or EXT button of your remote control.
3. You will receive images from the connected A/V device immediately.
CAT5e-2
CAT5e-1
HDMI
HDMI
HIGH SPEED CAT5e/6 EXTENDER
HIGH SPEED CAT5e/6 EXTENDER
HDMI Transmitter HDMI Receiver
12
3 & 4
5
HDTV
Blu-ray player
MediaCenter PC
HD Settop box

ENGLISH
5MegaView60™
6. FREQUENTLY ASKED QUESTIONS
Bad (or no) image and sound
• Ensure that the CAT5e/6 cables are connected correctly between the MegaView60
transmitter and receiver (CAT5e-1 to CAT5e-1 and CAT5e-2 to CAT5e-2).
• Check if the A/V device is switched on.
• Use only CAT5e/CAT6 cable as specified in chapter 3 (CAT5e Cable Requirements).
• Check if the CAT5e/CAT6 cable provides a solid connection (no cable faults).
• Check if the RJ-45 has been connected according to the EIA/TIA T568B standard. Please
refer to attachment page 27
• Please ensure that the maximum cable length is not exceeded.
• Install your system as far away from any RF sources (wireless devices) as possible.
• Set a low resolution on your HDMI source. The CAT5e/6 cable used probably cannot deal
with the higher resolution bandwidth.
Do you have any questions that are not answered above?
Please check www.marmitek.com.
7. TECHNICAL DATA
Resolution
Supported HDTV Resolutions 480p, 576i, 576p, 720p, 1080i, 1080p
Single link Bit Rate (max) 1.65 Gbps
MegaView60 transmitter
HDMI input (19-pin female) 1 HDMI
Video signal input 0.5 - 1.0V p-p
DDC signal input 5V p-p
MegaView60 reciever
HDMI output (19-pin female) 1 HDMI
Video output HDMI 1.2a
CAT5e/6 cable length (max.) 60m for 480p and 30m for 1080p
Transmitter/receiver
Dimensions (H x B x D) 45mm x 25mm x 81mm
Weight 246g
Environment
Ambient temperature +0 to +70° C
Ambient humidity 10% to 85%

6 © MARMITEK
Power
Input 100-240VAC @50-60Hz
Output 5VDC 2A
Specifications may be modified without prior notice.
8. OPTIONAL ACCESSORIES
Connecting multiple devices
You want to connect multiple A/V devices? With the Marmitek Connect series you can
connect all your devices with just one cable, retaining quality. More information about this so
called switchgear can be found at www.marmitek.com.
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its
packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this product should
be disposed of separately from regular household waste streams. It is your responsibility to dispose of this and other
electric and electronic equipment via designated collection facilities appointed by the government or local authorities.
Correct disposal and recycling will help prevent potential negative consequences to the environment and human health.
For more detailed information about the disposal of your old equipment, please contact your local authorities, waste
disposal service, or the shop where you purchased the product.

DEUTSCH
7MegaView60™
SICHERHEITSHINWEISE
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses
und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder
Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken
Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst
ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt
bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt
für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche
Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft
haben, ob dieNetzspannung mit dem auf dem Typenschild angegebenWert übereinstimmt.
Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt
sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
1. EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb des Marmitek MegaVieuw60! Der MegaView60
macht es auf einfache Weise möglich, ein HDMI (High Definition Multimedia Interface)
Signal oder DVI (Digital Visual Interface) über zwei CAT5e/6 Ethernetkabel zu verlängern. Die
Höchstlänge des CAT5e/6 Kabels beträgt 30 Meter bei 1080p Auflösung und 60 Meter bei
480p Auflösung. Geräte die hieran angeschlossen werden können sind beispielsweise eine
HD Settop Box, Media Center PC, HD-Media Player, Blu-Ray Disk-Player oder Game-Pulte.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität.
Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die
Möglichkeiten dieses Produkts optimal nutzen zu können.
2. VERPACKUNGSINHALT
1x Sender (HDMI Transmitter)
1x Empfänger (HDMI Receiver)
1 x Speisungsadapter
1 x Gebrauchsanleitung

8 © MARMITEK
3. ANFORDERUNGEN CAT5E/CAT6 KABEL
• UTP-, FTP- oder STP- Kabel
• 24AWG oder niedriger
• Solid Twisted Pair Kabel
• 100 Ohm bei 1MHz
• RJ-45 Anschluss gemäß der EIA/TIA T568B Norm
Anstatt eines CAT5e Kabels kann auch ein CAT6 Kabel verwendet werden (dieses ist von
besserer Qualität). Zur Optimierung der Übertragungsqualität nutzen Sie dann “Solid Twisted
Pair CAT-5e oder CAT-6 Kabel.
4. INSTALLATION
Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante
Aufstellung zunächst mit kurzen CAT-5e/6 Kabellängen auszuprobieren.
1. Schalten Sie, bevor Sie beginnen, sämtliche Geräte aus.
2. Schließen Sie die HDMI Quelle (HD-DVD Player, Blu-Ray Disc Player, HD-Settop Box,
Game-Pult usw.) mithilfe eines HDMI Kabels (nicht im Packungsinhalt enthalten) an den
MegaView 60 Sender [1] an.
3. SchließenSiedenMegaView60EmpfängermithilfeeinesHDMIKabels(nichtimPackungsinhalt
enthalten) an Ihr Wiedergabegerät [2] (beispielsweise HDTV oder Projektor) an.

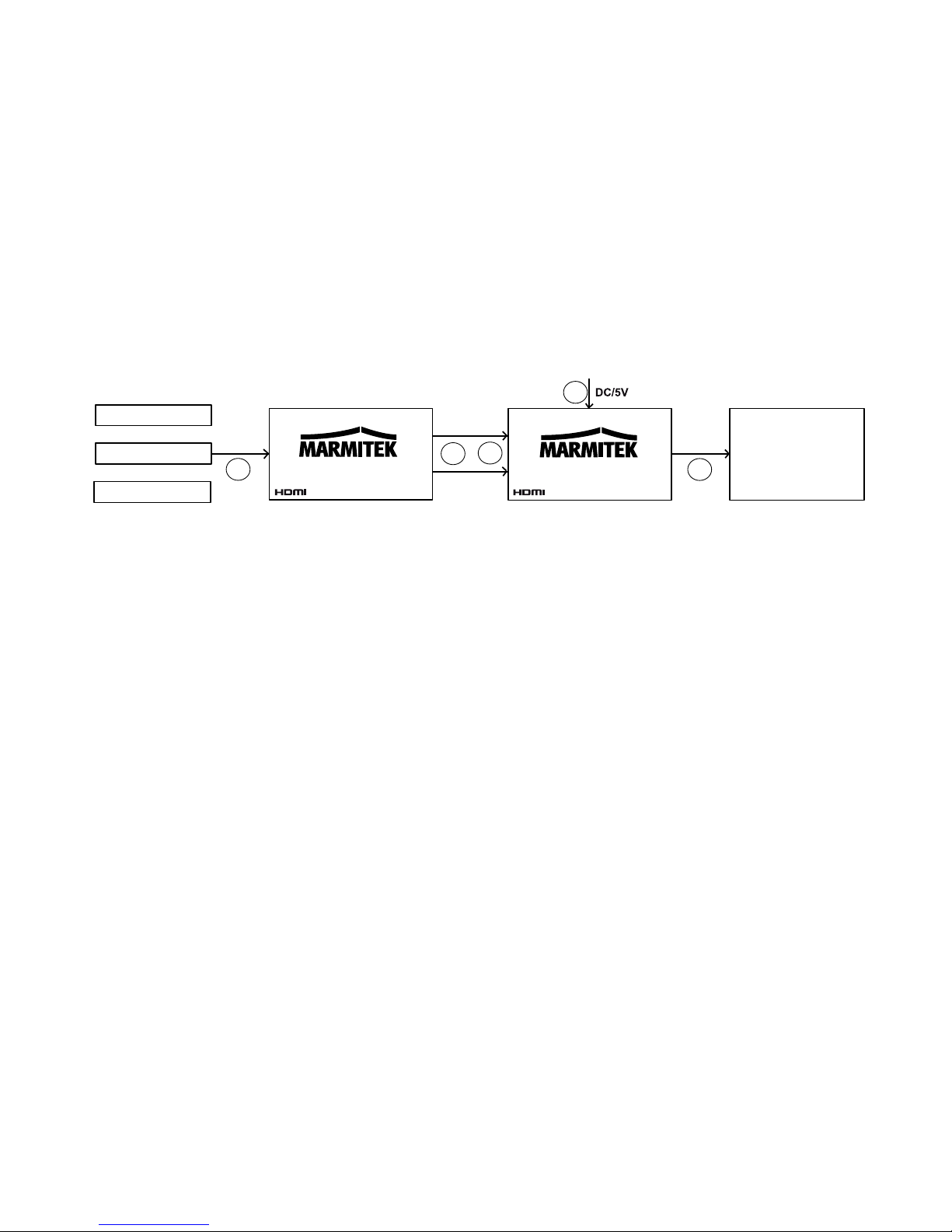

4. Verwenden Sie zwei CAT5e/6 Ethernet-Kabel um den Sender und den Empfänger
miteinander zu verbinden [3 & 4].
* Der RJ45 Stecker dieses Kabels muss gemäß der Belegung EIA/TIA T568B angeschlossen
sein (siehe Anlage Seite 27.)
Achten Sie darauf, dass die CAT5e/6 Kabelanschlüsse des Senders und Empfängers
(CAT5e-1 en CAT5e-2) miteinander korrespondieren.
5. Schließen Sie den Speisungsadapter [5] an den “DC/5V” Anschluss des MegaView60
Empfängers an (HDMI Receiver) an und stecken Sie den Adapter in eine Steckdose.
CAT5e-2
CAT5e-1
HDMI
HDMI
HIGH SPEED CAT5e/6 EXTENDER
HIGH SPEED CAT5e/6 EXTENDER
HDMI Transmitter HDMI Receiver
12
3 & 4
5
HDTV
Blu-ray player
MediaCenter PC
HD Settop box

DEUTSCH
9MegaView60™
5. ANWENDUNG
1. Schalten Sie die HDMI Quelle ein (z.B. HD Settop Box oder Multimedia PC).
2. Schalten Sie das Wiedergabegerät ein (z.B. HD-Fernseher oder Projektor) und wählen
Sie den richtigen Eingang. Zumeist müssen Sie dazu die A/V oder die EXT Taste Ihrer
Fernbedienung drücken.
3. Sie empfangen vom angeschlossenen A/V Gerät sofort Bild.
6. HÄUGIG GESTELLTE FRAGEN
Bild und Ton schlecht oder gar nicht anwesend
• Überprüfen Sie, ob die CAT5e/6 Kabel auf richtige Art und Weise zwischen dem
MegaView60 Sender und Empfänger angeschlossen sind (CAT5e-1 an CAT5e-1 und
CAT5e-2 an CAT5e-2)
• Überprüfen Sie, ob das A/V Gerät eingeschaltet ist.
• Verwenden Sie, wie in Kapitel 3, Anforderungen, erläutert, nur CAT5e/CAT6 Kabel.
• Prüfen Sie, ob das CAT5e/CAT6 Kabel eine gute Verbindung herstellt (keine
Bruchstellen).
• Prüfen Sie, ob der RJ-45 Anschluss gemäß der EIA/TIA T568B Norm angeschlossen ist.
Siehe Anlage Seite 27
• Überschreiben Sie die maximale Kabellänge nicht.
• Installieren Sie Ihr System möglichst nicht nahe RF Quellen (drahtlose Geräte).
• Wählen Sie eine niedrigere Auflösung an Ihrer HDMI Quelle; möglicherweise kann das
verwendete CAT5e/6 Kabel die Bandbreite höherer Auflösungen nicht bewältigen.
Sie haben noch Fragen, die in den obigen Beispielen nicht beantwortet wurden?
Schauen Sie dann unter www.marmitek.com
7. TECHNISCHE DATEN
Auflösung
Unterstützte HDTV Auflösungen 480p, 576i, 576p, 720p, 1080i, 1080p
Single Link Bitrate (max.) 1.65 Gbps
MegaView60 Sender
HDMI Eingang (19-Buchsenkontakt) 1 HDMI
Videosignaleingang 0.5 - 1.0V p-p
DDC Signaleingang 5V p-p

10 © MARMITEK
MegaView60 Empfänger
HDMI Ausgang (19-Buchsenkontakt) 1 HDMI
Videoausgang HDMI 1.2a
Höchstlänge CAT5e/6 Kabel 60m bei 480p und 30m bei 1080p
Gehäuse Sender/Empfänger
Maßangaben (H x B x D) 45mm x 25mm x 81mm
Gewicht: 246g
Umgebung
Umgebungstemperatur +0 to +70° C
Relative Feuchte 10% bis 85%
Speisung
Input 100-240VAC @50-60Hz
Output 5VDC 2A
Spezifikationen können ohne vorhergehende Mitteilung geändert werden.
8. OPTIONAL ERHÄLTLICH
Mehrere Geräte anschließen
Sie möchten mehrere A/V Geräte anschließen? Mit der Marmitek Connect Serie schließen
Sie, ohne jeglichen Qualitätsverlust, mit nur einem Kabel Ihre gesamten Geräte an. Weitere
Infos zu diesem so genannten Switchgear finden sie unter www.marmitek.com.
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der
Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden
darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt
in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von
der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und
Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie
weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder
städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

FRANÇAIS
11MegaView60™
AVERTISSEMENTS DE SECURITE
• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement
dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas
utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées
ou à des sources de lumières trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même
annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation
impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est
destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que
la responsabilité civile du fait des produits.
• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit: Les appareils peuvent comprendre des composants dont la
tension est mortelles Les réparations ou l’entretien ne doivent être effectués que par des
personnes compétentes.
• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la
tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne
jamais brancher un adaptateur secteur ou un cordon d’alimentation lorsque celui-ci est
endommagé. Dans ce cas, veuillez contacter votre fournisseur.
1. INTRODUCTION
Nous vous félicitons d’avoir choisi Marmitek MegaView60 ! MegaView60 rend possible de
façon simple de prolonger un signal HDMI (High Definition Multimedia Interface) ou DVI
(Digital Visual Interface) sur deux câbles CAT5e/6 Ethernet. La longueur maximale du câble
CAT5e/6 est de 30 mètres pour une résolution 1080p et 60 mètres pour une résolution
480p. Les appareils qui peuvent être raccordés sont par exemple un set-top box HD, un PC
media centre, un lecteur HD-Media, un lecteur Blu-Ray ou une console de jeux.
Les produits de Marmitek ont été produits avec beaucoup de soin et sont de haute qualité.
Veuillez lire ce mode d’emploi avec attention et suivre les instructions afin de bénéficier au
maximum des possibilités de ce produit.
2. CONTENU DE L’EMBALLAGE
1x émetteur (HDMI Transmitter)
1x récepteur (HDMI Receiver)
1x adaptateur secteur
1x guide utilisateur

12 © MARMITEK
3. EXIGENCES CÂBLE CAT5E/CAT6E
• câble UTP-, FTP- ou STP
• 24AWG ou moins
• paire torsadée solide
• 100 ohms à 1 MHz
• connexion RJ-45 selon la norme EIA/TIA T568B
Au lieu d’un câble CAT5e on peut utiliser un câble CAT6 (de meilleure qualité). Afin de rendre la
qualité de transmission optimale utilisez un câble paire torsadées solide CAT-5e ou CAT-6.
4. INSTALLATION
Pour contrôler le bon fonctionnement du système nous conseillons de tester d’abord le
montage avec des longueurs de câble CAT-5e/6 courtes.
1. Débranchez tous les appareils avant de commencer à raccorder.
2. Raccordez la source HDMI (lecteur HD-DVD, lecteur Blu-Ray Disc, HD set-top box, console
de jeux, etc.) à l’émetteur MegaView60 [1] à l’aide du câble HDMI (non livré).
3. Raccordez le récepteur MegaView60 sur votre appareil de reproduction [2] (par exemple
votre HDTV ou projecteur) à l’aide du câble HDMI (non livré).
4. Utilisez deux câbles CAT5e/6 ethernet afin de relier entre eux l’émetteur et le récepteur de
MegaView60 [3 & 4].
* Le bouchon RJ45 de ces câbles doit être raccordé selon les normes EIA/TIA T568B, voir
l’annexe page 27.
Attention : veillez à ce que les raccordements de l’émetteur et du récepteur du câble
CAT5e/6 (CAT5e-1 en CAT5e-2) correspondent.
5. Raccordez l’adaptateur d’alimentation [5] sur le raccordement « DC/5V » du récepteur
MegaView60 (Récepteur HDMI) et branchez l’adaptateur dans une prise.
5. UTILISATION
1. Allumez la source HDMI (par exemple set-top box HD ou PC Multi media).
2. Allumez l’appareil de reproduction (par exemple TV ou projecteur) et sélectionnez la source. En
général, vous appuyez sur « A/V » ou « EXT » de votre télécommande pour la sélectionner.
3. L’image de l’appareil A/V s’affiche immédiatement.
CAT5e-2
CAT5e-1
HDMI
HDMI
HIGH SPEED CAT5e/6 EXTENDER
HIGH SPEED CAT5e/6 EXTENDER
HDMI Transmitter HDMI Receiver
12
3 & 4
5
HDTV
Blu-ray player
MediaCenter PC
HD Settop box

FRANÇAIS
13MegaView60™
6. FOIRE AUX QUESTIONS
Image et son sont mauvais ou absents
• Vérifiez que les câbles CAT5e/6 soient correctement raccordés entre l’émetteur et le
récepteur MegaView60 (CAT5e-1 sur CAT5e-1 et CAT5e-2 sur CAT5e-2).
• Vérifiez si l’appareil A/V est allumé.
• Utilisez uniquement le câble CAT5e/CAT6 comme spécifié en chapitre 3. Exigences.
• Vérifiez si le câble CAT5e/CAT6 réalise la connexion (pas de cassures).
• Vérifiez si RJ-45 est connectée selon la norme EIA/TIA T568B Voir annexe page 27
• Assurez-vous que la longueur maximale du câble n’est pas dépassée.
• Évitez d’installer votre système près de sources RF (appareils sans fils).
• Stel een lagere resolutie in op uw HDMI bron, mogelijk kan de gebruikte CAT5e/6 kabel
de bandbreedte van hoger resoluties niet aan.
Vous avez d’autres questions ? Allez sur le site www.marmitek.com.
7. CARACTÉRISTIQUES TECHNIQUES
Résolution
Résolutions soutenues HDTV 480p, 576i, 576p, 720p, 1080i, 1080p
Débit binaire liaison simple (max.) 1.65 Gbps
Émetteur MegaView60
Entrée HDMI (code 19 femelle) 1 HDMI
Entrée signal vidéo 0.5 - 1.0V p-p
Entrée signal DDC 5V p-p
Récepteur MegaView60
Sortie HDMI (code 19 femelle) 1 HDMI
Sortie vidéo HDMI 1.2a
Longueur de câble maximale CAT5e/6 60 m pour 480p et 30 m pour 1080p
Encasement émetteur/récepteur
Mesures (H x L x P) 45mm x 25mm x 81mm
Poids 246g
Environnement
Température ambiante +0 jusqu’à +70° C
Humidité atmosphérique 10 % à 85 %

14 © MARMITEK
Alimentation
Entrée 100-240VAC @50-60Hz
Sortie 5VDC 2A
Spécifications peuvent être modifiées sans préavis.
8. DISPONIBLE EN OPTION
Raccorder plusieurs appareils
Voulez-vous raccorder plusieurs appareils A/V ? Avec la série Marmitek Connect vous
raccordez avec un seul câble tous les appareils en maintenant la qualité. Vous trouverez des
renseignements additionnels concernant cet appareillage sur le site www.marmitek.com.
Informations environnementales pour les clients de l’Union européenne
La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou
son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être
éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel
ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les
pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter
contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations
sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service
de traitement des déchets, ou l’endroit où vous avez acheté le produit.

ESPAÑOL
15MegaView60™
AVISOS DE SEGURIDAD
• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones
secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use
cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a focos
de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la
garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna
responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para
daños que resultan del uso impropio, excepto según la responsabilidad para el producto
que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Nunca abra el producto: Puede contener piezas que se encuentren bajo una tensión
mortal. Deja las reparaciones o servicios a personal experto.
• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la
tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte
un adaptador de red o un cable a la red si ése está dañado. En este caso, por favor entre
en contacto con su proveedor.
1. INTRODUCCIÓN
¡Felicitaciones por la compra del Marmitek MegaView60! El MegaView60 facilita la
prolongación de una señal HDMI (High Definition Multimedia Interface) o de una señal DVI
(Digital Visual Interface) por el empleo de dos cables CAT5e/6 Ethernet. La longitud máxima
de un cable CAT5e/6 es de 30 metros con una resolución de 1080p y de 60 metros con una
resolución de 480p. Aparatos que pueden conectarse son por ejemplo un HD set-top box,
un computador centro multimedia, un HD media player, un reproductor DVD Blu-Ray o un
game console.
Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor
lea cuidadosamente este modo de empleo y sigua las instrucciones para poder aprovechar al
máximo de las posibilidades de este producto.
2. CONTENIDO DEL EMBALAJE
1x transmisor (HDMI Transmitter)
1x receptor (HDMI Receiver)
1x adaptador de alimentación
1x modo de empleo

16 © MARMITEK
3. EXIGENCIAS CABLE CAT5E/CAT6
• cable UTP, FTP o STP
• 24AWG o más bajo
• solid UTP
• 100 ohm a 1MHz
• conexión RJ-45 según el estándar EIA/TIA T568B
En lugar de un cable CAT5e también puede aplicarse un cable CAT6 (es de calidad más alta).
Utilice “solid UTP cables CAT-5e o CAT-6” para optimalizar la calidad de la transmisión.
4. INSTALACIÓN
Para controlar el funcionamiento correcto del sistema le avisamos comprobar la instalación
con cables CAT-5e/6 cortos.
1. Apague todos los aparatos antes de empezar con la instalación.
2. Conecte la fuente HDMI (reproductor DVD HD, reproductor DVD Blu-Ray, HD set-top
box, game console, etc.) al transmisor del MegaView60 [1] utilzando un cable HDMI (no
suministrado).
3. Conecte el receptor del MegaView60 al aparato de reproducción [2] (p.e. HDTV o
proyectór) utilizando un cable HDMI (no suministrado).
4. Utilice dos cables CAT5e/6 Ethernet para conectar el transmisor al receptor del
MegaView60 [3 & 4].
* La clavija RJ45 de los cables tiene que conectarse según el estándar EIA/TIA T568B, vea
apéndice p. 27.
Asegúrese que las conexiones del cable CAT5e/6 y del transmisor y receptor (CAT5e-1 y
CAT5e-2) corresponden.
5. Conecte el adaptador de alimentación [5] a la conexión “DC/5V” del receptor MegaView60
(HDMI Receiver) y enchufe el adaptador.
CAT5e-2
CAT5e-1
HDMI
HDMI
HIGH SPEED CAT5e/6 EXTENDER
HIGH SPEED CAT5e/6 EXTENDER
HDMI Transmitter HDMI Receiver
12
3 & 4
5
HDTV
Blu-ray player
MediaCenter PC
HD Settop box

ESPAÑOL
17MegaView60™
5. EMPLEO
1. Enciende la fuente HDMI (p.e. HD set-top box o computador centro multimedia).
2. Encienda el aparato de reproducción (p.e. HD-televisor o proyector) y seleccione la entrada
correcta. En la mayoría de los casos ha de pulsar tecla el botón “A/V” o el botón “EXT”
del mando a distancia.
3. Recibirá directamente la imagen del aparato A/V conectado.
6. PREGUNTAS FRECUENTES
Imagen o sonido malo o no imagen o sonido
• Controle si los cables CAT5e/6 están correctamente conectados entre el transmisor y el
receptor del MegaView60 (CAT5e-1 a CAT5e-1 y CAT5e-2 a CAT5e-2).
• Controle si el aparato A/V está encendido.
• Solamente utilice un cable CAT5e/CAT6 de la manera especificada en capítulo 3.
Exigencias.
• Controle si el cable CAT5e/CAT6 establece una buena conexión (no roturas).
• Controle si el RJ-45 está conectado según el estandar EIA/TIA T568B. Vea apéndice p. 27.
• No se debe rebasar la longitud máxima del cable.
• Instale el sistema tan lejos posible de fuentes RF (aparatos inalámbricos).
• Ajuste una resolución más baja en la fuente HDMI, posiblemente el cable CAT5e/6
empleado no pueda con la amplitud de la banda de resoluciones más altas.
¿Tiene otras preguntas? Vea también www.marmitek.com.
7. DATOS TÉCNICOS
Resolución
Resoluciones HDTV soportadas 480p, 576i, 576p, 720p, 1080i, 1080p
Single link Bit Rate (máx.) 1.65Gbps
Transmisor MegaView60
Entrada HDMI (hembra 19-pines) 1 HDMI
Entrada señal video 0.5 - 1.0V p-p
Entrada señal DDC 5V p-p
Receptor MegaView60
Salida HDMI (hembra 19-pines) 1 HDMI
Salida video HDMI 1.2a
Longitud máxima cable CAT5e/6 60m a 480p y 30m a 1080p

18 © MARMITEK
Gabinete transmisor/receptor
Dimensiones (LxAxP) 45mm x 25 mm x 81mm
Peso 246g
Ambiente
Temperatura ambiental +0 hasta +70°C
Humedad ambiental 10% hasta 85%
Alimentación
Entrada 100-240VAC @50-60Hz
Salida 5VDC 2A
Las especificaciones pueden modificarse sin previo aviso.
8. TAMBIÉN A LA VENTA
Conectar varios aparatos
¿Quiere conectar varios aparatos A/V? Con el serie Connect de Marmitek todos los aparatos
pueden conectarse con solamente un cable, sin pérdida de calidad. Más información sobre
este llamado switchgear puede encontrar en www.marmitek.com.
Información medioambiental para clientes de la Unión Europea
La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su
embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto
en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya
desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su
disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo
a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información
más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida
y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

ITALIANO
19MegaView60™
PRECAUZIONI DI SICUREZZA
• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto
e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità.
Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense
di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade
qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo
non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato
creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della
responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto: L’apparecchio può contenere componenti la cui tensione è
estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale
esperto.
• Collegare l’alimentatore alla presa di corrente solamente dopo avere controllato che la
tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non
utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al
proprio rivenditore.
1. INTRODUZIONE
Congratulazioni con il vostro acquisto del MegaView60 di Marmitek! Con il MegaView60
si può facilmente prolungare un segnale HDMI (High Definition Multimedia Interface) o DVI
(Digital Visual Interface) via due cavi CAT5e/6 Ethernet. La massima lunghezza del cavo
CAT5e/6 è 30 metri da una risoluzione di 1080p e 60 metri da una risoluzione di 480p. È
possibile collegare vari dipositivi, per esempio un set top box HD, un PC Media Center, un
Media Player HD, un lettore Blu-ray Disk o una Console Videogiochi.
I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi preghiamo
di leggere attentamente questo manuale e seguire le istruzioni per sfruttare tutte le possibilità
di questo prodotto.
2. CONTENUTO DELL’IMBALLAGGIO
1x trasmettitore (HDMI Transmitter)
1x ricevitore (HDMI Transmitter)
1x adattatore di alimentazione
1x istruzioni per l’uso

20 © MARMITEK
3. REQUISITI CAVO CAT5E/CAT6
• cavo UTP, FTP o STP
• 24AWG o inferiore
• “Solid twisted pair” (coppie di conduttori ‘solid core’ twistate)
• 100 ohm a 1MHz
• connessione RJ-45 conforme alla norma EIA/TIA T568B
Invece del cavo CAT5e si può anche usare il cavo CAT6 (è di migliore qualità). Per ottimizzare
la qualità di trasferimento, utilizzare il cavo “solid twisted pair” CAT-5e o CAT-6.
4. INSTALLAZIONE
Per controllare il buon funzionamento del sistema si raccomanda di provarlo prima con cavi
CAT-5e/6 di lunghezza ridotta.
1. Disattivare tutti i dispositivi prima del collegamento.
2. Collegare la fonte HDMI (lettore DVD-HD, lettore Blu-Ray Disc, Set top box HD, Console
Videogiochi, ecc.) al trasmettitore del MegaView60 [1] tramite un cavo HDMI (non fornito
in dotazione).
3. Collegare il ricevitore del MegaView60 al vostro dispositivo di riproduzione [2] (per
esempio HDTV o proiettore) tramite un cavo HDMI (non fornito in dotazione).
4. Usare due cavi CAT5e/6 ethernet per collegare il trasmettitore con il ricevitore del
MegaView60 [3 & 4].
* Il connettore RJ45 di questi cavi deve essere collegato conforme alla norma EIA/TIA
T568B, vedere l’allegato, pag. 27.
Assicurarsi che i collegamenti del cavo CAT5e/6 del trasmettitore e ricevitore (CAT5e-1 en
CAT5e-2) corrispondano.
5. Collegare l’adattatore di alimentazione [5] alla presa “DC/5V” del ricevitore del
MegaView60 (HDMI Receiver) ed infilare l’adattatore in una presa di corrente.
CAT5e-2
CAT5e-1
HDMI
HDMI
HIGH SPEED CAT5e/6 EXTENDER
HIGH SPEED CAT5e/6 EXTENDER
HDMI Transmitter HDMI Receiver
12
3 & 4
5
HDTV
Blu-ray player
MediaCenter PC
HD Settop box
