Maruyama MS072H Owner's manual

OWNER’S/ OPERATOR’S MANUAL
MANUALDELPROPIETARIOUOPERADOR
MS072H
BACKPACK POWER SPRAYER
Please read and understand this manual prior to using the product.
Preface
Thank you for purchasing this product.
This Owner’s/ Operator’s Manual explains the correct handling method,
simple checks and maintenance of this product.
Please read this manual carefully, understand its contents, and use it to
maintain the superior performance of this product. Keep this manual
carefully after you read it and use it for extended operation of this product.
Note that discrepancies between the actual product and the content of this
manual may be found as we are continually making improvements to
provide better quality products to our customers.
・Please keep this manual carefully.
・If you lose this manual, purchase a replacement at your nearest sales
outlet or our sales office.
・Modifying this product prevents safe and comfortable operation, and is
very dangerous.
Prólogo
Gracias por adquirir este producto.
Este manual explica cómo se maneja correctamente el producto, y detalla
las tareas básicas de revisión y mantenimiento que es preciso realizer.
Por favor, lea detenidamente este manual y asegúrese de haber entendido
las instrucciones que contiene. Así, podrá mantener siempre el alto
rendimiento de este producto.
Guarde el manual después de haberlo leído, y consúltelo siempre que lo
necesite. Las instrucciones de mantenimiento que contiene son
importantes para prolonger la vida útil del producto. Es posible que
encuentre alguna discrepancia entre los datos del manual y el producto que
ha adquirido, porque nuestro compromiso con la satisfacción de nuestros
clientes y la calidad de nuestros productos nos lleva a introducir constantes
mejoras.
・Por favor, lea detenidamente este manual.
・Si pierde este manual, compre otro en su distribuidor habitual o a través
de nuestra oficina de ventas.
・La rectificación de este producto es peligrosa, e incide negativamente
sobre comodidad del manejo y la segurid

- 1 -
Purpose of use
This product can be used for the following agricultural work. Avoid use for
purposes othe than the following.
1) Spraying chemicals for blight or harmful insects on general farm corps.
2) Spraying chemicals for blight or harmful insects on fruit trees.
3) Spraying chemicals for blight or harmful insects on corps cultivated in
greenhouse.
4) Spraying chemicals for blight or harmful insects on flowers.
5) Spraying disinfecting liquid or insecticide on farm house or chicken
house.
6) Spraying chemicals and water for blight or harmful on garden trees,
bonsai, or lawns.
7) Spraying disinfecting liquid and insecticide for urban sanitation.
8) Spraying chemicals for blight or harmful insects on flower beds and in
parks.
9) Spraying weed killer to control weeds.
10) Cleaning and spraying water for vegetables or root vegetables.
When transporting by automobile, take action to prevent the machine from
falling.
Finalidad de uso
Este producto se puede utilizar para las siguientes tareas agrícolas. Evite
utilizarlo para cualquier finalidad distinta de las que figuran a
continuación.
1) Pulverización de productos químicos contra plagas e insectos dañinos
sobren cualquier tipo de cosechas.
2) Pulverización de productos químicos contra plagas e insectos dañinos
sobre árboles frutales.
3) Pulverización de productos químicos contra plagas e insectos dañinos en
cultivos de invernadero.
4) Pulverización de productos químicos contra plagas e insectos dañinos
sobre flores.
5) Pulverización de desinfectantes o insecticidas en establos y gallineros.
6) Pulverización de productos químicos disueltos en agua sobre árboles de
jardín, setos y praderas.
7) Pulverización de desinfectantes o insecticidas en zonas urbanas.
8) Pulverización de productos químicos contra plagas e insectos dañinos en
macizos de flores y parques.
9) Pulverización de herbicidas para el control de malas hierbas.
10) Pulverización de agua para limpiar verduras o tubérculos.
Durante el transporte en automóvil, asegure bien la máquina para evitar
que se caiga o se desplace.

- 2 -
1. GENERAL SAFETY
Do not operate the sprayer if you are
tired, ill, injured, under the influence
of liquor, allegric to some agricultural
chemicals, period or pregnant.
Do not eat and drink during operation.
Take a breath at regular intervals.
1. SEGURIDAD GENERAL
No opere el rociador si está cansado,
enfermo, herido, bajo la influencia del
alcohol, si es alérgico a algunos productos
químicos agrícolas, ni durante la men-
struación o el embarazo.
No coma ni beba durante la operación.
Tómese un descanso a intervalos regulares.

- 3 -
The weight of the tank is approxi-
mately 35kg, including chemicals.
Be careful when you carry the power
sprayer on the back.
Keep away from flammable materials.
More than 1 m (3 ft).
Do not use inside house.
When refueling:
NO SMOKING
STOP ENGINE
DONOTSPILL
El peso del depósito es aproximadamente
de 35kg, incluyendo los productos químicos.
Tenga cuidado cuando lleve el rociador
motorizado en la espalda.
Manténgalo apartado de los materiales inflamables.
Más de 1m.
No lo emplee dentro de casa.
Cuando reposte:
NOFUME
PARE EL MOTOR
NO LO DERRAME

- 4 -
Wear proper protective clothing and devices.
①WATERPROOF CAP
② WATERPROOF LONG-SLEEVED JACKET
③WATERPROOF LONG PANTS
④RUBBER GLOVES
⑤RUBBER BOOTS
⑥GOGGLES
⑦MASK
⑧COTTON IN YOUR EARS
Do not operate the sprayer on a windy day
or in the daytime on a burning day.
Póngase ropas y dispositivos de protección adecuados.
① GORRA IMPERMEABLE
②CHAQUETA DE MANGAS LARGAS IMPERMEABLE
③PANTALONES LARGOS IMPERMEABLES
④GUANTES DE GOMA
⑤BOTAS DE GOMA
⑥GAFAS PROTECTORAS
⑦MASCARILLA
⑧ALGODÓN EN LOS OÍDOS
No opere el rociador los días que haya viento
ni bajo el sol en días muy calurosos.

- 5 -
Do not operate the sprayer when there is
much traffic around your working area.
Stop the engine immediately if it smells,
vibrates or sound with any other abnormality.
Do not touch the engine while it is running
or immediately after it stops.
Clean the sprayer and used tools of chemicals
with water discard the water to nontillage of
your own.
Wash your body and clothes with soap
after working.
No opere el rociador cuando haya mucho
tráfico alrededor del lugar de trabajo.
Pare inmediatamente el motor si huele,
vibra o produce sonido con cualquier otra
anormalidad.
No toque el motor mientras esté en marcha
ni inmediatamente después de haberlo parado.
Limpie el rociador y las herramientas empleadas
con productos químicos empleando agua, y tire
el agua en una zona que no labre de su propiedad.
Lávese el cuerpo y la ropa con jabón después del trabajo.

- 6 -
Specifications
Model MS072H
L×Ｗ×Ｈ(mm) 375 x 475 x 640
Dry Weigh (kg) 9.5
Chemical ank capaci y(ℓ) 25
Fuel ank capaci y(ℓ) 0.55
Pump
Type Maruyama win pis on
Maximum pressure(MPa) 3.0
Suc ion(ℓ/min) 7.1
Engine
Model HONDA GX25NT
Typre Forced Air Cooling, 4-cycle
Displacemen (mℓ) 25
Ra ed con inuous ou pu
(kW/rpm)(PS/rpm) 0.66/7000 (0.9/7000)
Fuel Gasoline
Igni ion sys em Elec ronic Igni ion
Spark plug NGK CM5H
S ar ing sys em Recoil S ar er
The specifica ion may be changed for produc improvemen ,
wi hou prior no ice.

- 7 -
Especificaciónes
Dimensiones MS072H
Longitud x Anchura x Altura (mm) 375 x 75 x 6 0
TPeso en vacío (kg) 9.5
Capacidad del depósito
del producto (ℓ) 25
FCapacidad del depósito
de combustible (ℓ) 0.55
Bomba
Tipo Maruyama twin uni-flow
Presión máxima (kfg/cm2) 3.0
Succión (ℓ/min) 7.1
Motor
Modelo HONDA GX25NT
Tipo tiempos, refrigerado por aire
Cilindrada (cc) 25
Potencia nominal continua
(PS/rpm) 0.9/7000
Combustible Gasolina
Sistema de encendido Encendido electrónico
Bujía NGK CM5H
Sistema de arranque Bobina de arranque
Las especificaciones técnicas pueden cambiar en función a mejorías en el
producto sinaviso previo

- 8 -
2. PRE-OPERATION CHECK

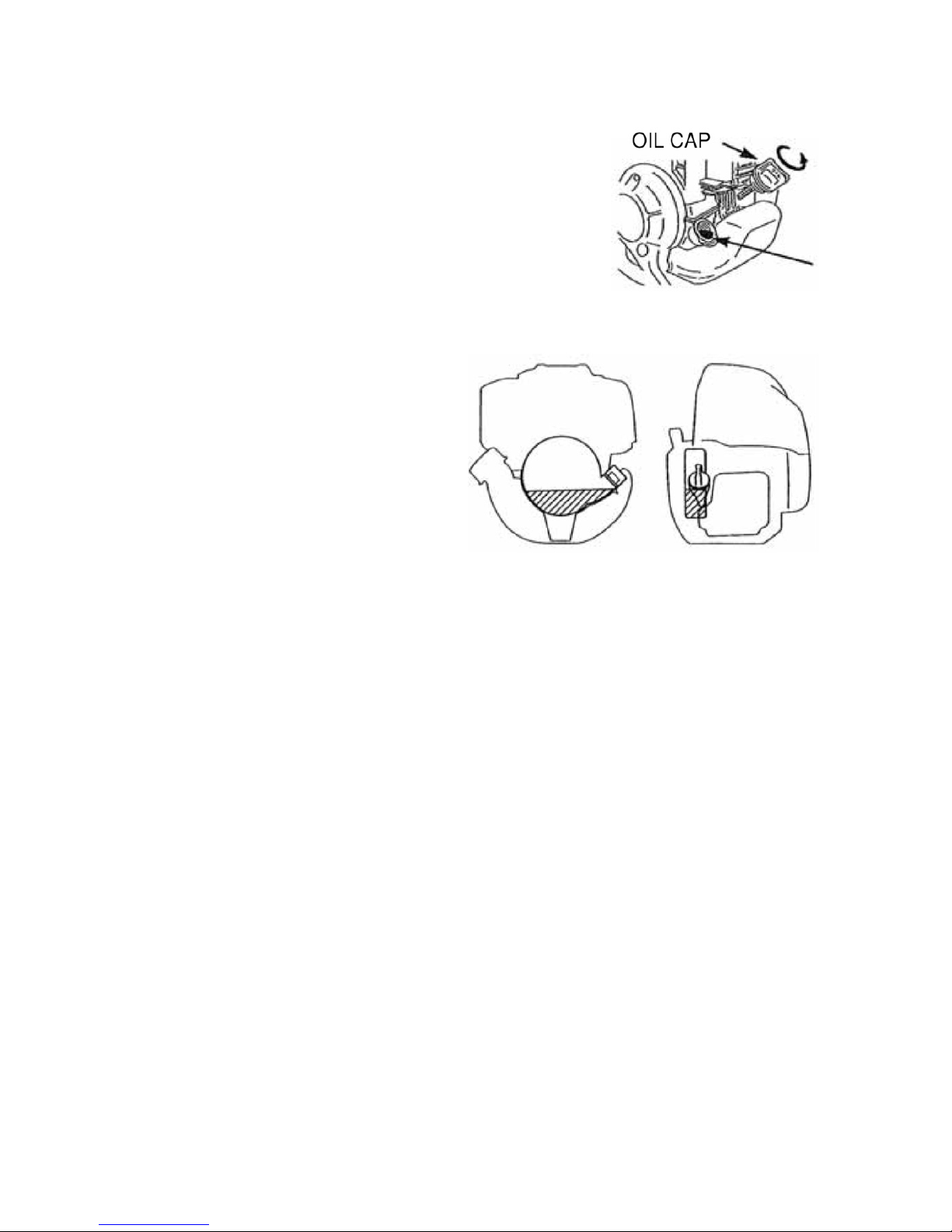

OIL LEVEL
CAUTION: Be sure to check the engine on
alevelsurfacewiththeengine
stopped.
1. Check the oil level on a level surface.
2. Fill the oil to the edge of the oil filler neck.
Add the engine oil slowly to avoid overflowing,
as the engine oil tank capacity is small.
4 - STROKE MOTOR OIL
SAE 10W – 30
API SE, SF, SG
2. COMPROBACIONES
PREVIAS A LA OPERACIÓN
NIVEL DE ACEITE
PRECAUCIÓN: Asegúrese de efectuar la comprobación
delmotorenunasuperficieniveladacon
elmotorparado.
1. Compruebe el nivel del aceite sobre una superficie nivelada.
2. Llene aceite hasta el borde del cuello de relleno de aceite.
Añada el aceite lentamente para evitar que rebose,
porque el depósito de aceite de motor es pequeño.
ACEITE DE MOTOR DE 4 TIEMPOS
SAE 10W – 30
API SE, SF, SG

- 9 -
FUEL LEVEL
1. Check the fuel level from the outside of the fuel tank.
2. If the fuel level is low, fill the fuel to the upper level.
Never use an oil/ gasoline mixture or dirty gasoline.
NIVEL DEL COMBUSTIBLE
1. Compruebe el nivel del combustible desde el exterior
del depósito de combustible.
2. Si el nivel de combustible es bajo, añada combustible hasta
el nivel superior.
No emplee nunca mezcla de aceite/ gasolina ni gasolina sucia.

- 10 -
After confirming the existence of packing, securely tighten nozzle pipe to
grip and wide nozzle to nozzle pipe. Tighten the screw securely after
confirming the packing to make ensure there is no water leakage.
Over-tightening will cause extrusion or break the packing. Correct
tightening pressure is important.
Connect opposite side of hose to
discharge opening of the spraying
machine.
・Check for loose screws in each portion. Loose screws cause accidents.
・Adjust length of carrying strap to fit your physique.
Antes de montar la boquilla, compruebe que las juntas se encuentran en su
lugar. Coloque la boquilla en la lanza y conecte ésta a la empuñadura,
asegurándose de la firmeza de la conexión. Compruebe la posición de las
juntas antes de apretar el tornillo. Si aprieta demasiado el tornillo, puede
pasarlo de rosca o romper la junta. Es importante aplicar el par torsión
adecuado.
Conecte el extremo del tubo flexible
al orificio de salida del pulverizador.
・Compruebe si los tornillos de todos los componentes están bien apretados.
Los tornillos flojos pueden provocar accidentes.
・Ajuste la longitud de las correas a su medida.

- 11 -
FILLING AGRICULTURAL CHEMICALS INTO THE TANK
Fill agricultural chemicals into the tank on a level surface
with the engine stopped.
After confirming the proper placement of the chemical tank lid, close
the tank lid securely. Otherwise, chemicals will spill and you might be
covered with them when you carry the machine on your back.
INTRODUCCÍON DE LOS PRODUCTOS QUÍMICOS AGRÍCOLAS
EN EL DEPÓSITO
Introduzca los productos químicos agrícolas en el depósito en una
superficie nivelada con el motor parado.
Compruebe la presencia de la junta de la tapa del depósito del producto,
y apriete firmemente la tapa. De lo contrario, el producto se derramará
sobre la persona que lleve la máquina a la espalda.
Chemical tank lid
Cierre
Firmemente
Tapa del
depósito del
producto
Close
securely

- 12 -
3. STARTING THE ENGINE
・Do not operate the sprayer with a little agricultural chemicals in the tank.
1. Rotate the pressure dial and align the “STARTING” tab with the mark.
2. Close ball cock.
3. Move throttle lever to medium low speed position.
3. ARRANQUE DEL MOTOR
・No opere el rociador con poca cantidad de productos químicos agrícolas
en el depósito.
1. Gire el control de la presión y alinee la lengüeta “STARTING”
con la marca.
2. Cierre la llave de paso.
3. Mueva la palanca del ahogador a la posición de velocidad media-baja.
1
2
3

- 13 -
4. Turn the choke lever to the
“CLOSE” position.
5. Press the priming pump several times
until a fuel flow in the fuel return tube
is visually noticed.
6. Pull the starter grip lightly until resistance
is felt, then pull briskly.
Return the starter grip gently.
7. Turn the choke lever to the “OPEN” position.
4. Gire la palanca del estrangulador a la
posición “CLOSE”.
5. Presione varias veces la bomba de cebado
haste que sea visible el combustible que
circula por el tubo de retorno de combustible.
6. Tire ligeramente de la empuñadura del
arrancador hasta que note resistencia,
y entonces tire con fuerza. Deje que la
empuñadura del arrancador retorno con
suavidad.
7. Gire la palanca del estrangulador a la
posicióne “OPEN”.
4
5
6
7

- 14 -
4. OPERATION
1. Start the engine ( see page 12 ).
2. Move the throttle lever between the “HIGH” position
and the “LOW” position.
3. Put the sprayer on your back.
Put the harness on your shoulders to carry the sprayer.
4. Select the desired operating position on the pressure dial.
5. Move the throttle lever at the desired position with the
nozzle lever moved while observing the spray.
During operation
・Do not point the nozzle at others.
・Pay attention to the rest of agricultural chemicals in the tank.
Operate the sprayer with a little chemicals in the tank will
damage the pump.
4. OPERACIÓN
1. Arranque el motor (vea la página 12 ).
2. Mueva la palanca del acelerador entre la posición “HIGH”
y la posición “LOW”.
3. Póngase el rociador en la espalda.
Póngase las correas en los hombros para llevar el rociador.
4. Seleccione la posición de operación deseada con el control
de la presión.
5. Mueva la palanca del acelerador a la posición deseada moviendo la
palanca de la boquilla mientras observa el rociado.
Durante la operación
・No oriente la boquilla a los demás.
・Ponga atención a la cantidad de productos químicos agrícolas que
queda en el depósito. La operación del rociador con poca cantidad de
productos químicos en el depósito ocasionará daños en la bomba.

- 15 -
5. STOPPING THE ENGINE
1. Close ball cock.
2. Move the throttle lever to the
slowest position.
3. Push stop button to stop engine.
5. PARADA DEL MOTOR
1. Cierre la llave de paso.
2. Mueva la palanca del acelerador a la
posición más lenta.
3. Detenga el motor pulsando el botón de parada.
1
2
3

- 16 -
6. STORAGE
1. Place the sprayer on a firm, level surface, and then stop the engine.
2. After the engine cooled, remove the drain cap to drain the agricultural
chemicals in the tank.
3. Install the drain cap and remove the tank cap to pour clean water into
the tank to rinsing its inside.
4. Start the engine again and move the throttle lever between the “HIGH”
and the “LOW” position.
Move the nozzle lever a few times. Spray a few minutes. Remove the
drain cap again to drain the water in the tank.
・After use, connect the nozzle pipe
into the tank, disconnect the hose,
and drain the pump chamber com-
pletely.
6. ALMACENAJE
1. Ponga el rocíador sobre una superficie firme y nivelada, y pare el motor.
2. Una vez se haya enfriado el motor, extraiga la tapa de drenaje para
drenar los productos químicos agrícolas del depósito.
3. Instale la tapa de drenaje y extraiga la tapa del depósito para
introducir agua limpia en el depósito para lavar su interior.
4. Arranque de nuevo el motor y mueva la palanca del acelerador entre la
posición “HIGH” y la posición “LOW”.
Mueva algunas veces la palanca de la boquilla. Rocíe durante algunos
minutos. Extraiga de nuevo la tapa de drenaje para drenar el aqua que
queda en el depósito.
・Después de la utilización, conecte el
tubo de la boquilla al depósito, desconecte
la manguera, y drene por completo la
cámara de la bomba.

- 17 -
AIR CLEANER
1. Check for dirt in the air cleaner element.
2. If the element is dirty, clean it.
Soak →Squeeze
TANK FILTERS
1. Check the upper filters for dirt.
2. Clean the dirty filter by rinsing
it in clean water.
OIL CHANGE
1. Remove the oil filter cap.
2. Drain the oil by tilting the engine.
3. Fill the oil to the edge of the oil filter neck.
4. Install the oil filler cap.
FILTRO DE AIRE
1. Compruebe si hay suciedad en el elemento del filtro de aire.
2. Si el elemento está sucio, límpielo.
Empapar →Exprimir
FILTROS DEL DEPÓSITO
1. Compruebe si hay suciedad en los filtros superiores.
2. Limpie la suciedad del filtro enjuagándolo en agua limpia.
CAMBIO DEL ACEITE
1. Extraiga la tapa de relleno de aceite.
2. Drene el aceite inclinando el motor.
3. Llene aceite hasta el borde del cuello
de relieno de aceite.
4. Instale la tapa de relleno de aceité.

- 18 -
7. TROUBLESHOOTING
・Where marked with ☆, request adjustment or repair at sales outlet or our
sales office.
Pump
Phenomena Cause Treatment
Suck no water (1) Loose connecting of suction hose (1) Tighten sufficiently.
(2) Suction hose clogged with chemicals (2) isassemble and clean
☆
(3) Wear to piston packing (3) Replace with new parts
☆
(4) Foreign matter in valve portion (4) isassemble and clean
☆
Pressure cannot (1) Wear to piston packing (1) Replace with new one.
☆
be increased.(poor (2) Scratch on the inside surface of cylinder (2) Replace with new one.
☆
spraying state) (3) Scratch on delivery valve (3) Replace with new one.
☆
(4) Wear to pressure control valve seat (4) Replace with new one.
☆
(5) Foreign material on each valve (5) isassemble and clean.
☆
(6) Wear to cam handle (6) Replace with new one.
☆
(7) Wear to nozzle hole (7) Replace with new one.
☆
(8) Too high a nozzle number used (8) ecrease number of
nozzles or replace with
smaller diameter nozzle.
Engine
Phenomena Cause Treatment
Does not start ・No fuel ・Supply fuel.
・Fuel filter is clogged ・Clean
・Mis-starting ・ efer item
"Starting engine"
・Poor ignition plug ・ eplace.
☆
・Poor magnet ・ eplace.
☆
・Poor carburetor ・ eplace.
☆
Insufficient output ・Poor adjustment of throttle wire ・Adjust.
☆
・Clogging of air cleaner element ・Clean.
・Carbon building up at exhaust port
and muffler
・Clean.
☆
Vibration is ・Loose part ・Tighten
getting heavy ・Loose muffler and muffler cover ・Tighten

Bomba
Síntoma Ursache Behandlung
No succiona (1) El tubo de succión está flojo (1) priete correctamente
líquido (2) Obstrucción del tubo de succión causada (2) Desmonte la bomba y
☆
por residuos de productos químicos límpiela
(3) Desgaste de la junta del pistón (3) Sustituya las piezas dañadas
☆
(4) Presencia de cuerpos extraños en la (4) Desmonte la válvula y
☆
sección de la válvula límpiela
No aumenta la (1) Desgaste de la junta del pistón (1) Instale una junta nueva
☆
presión (2) rañazos en el interior del cilindro (2) Cambie la pieza
☆
(pulverización (3) rañazos en la válvula esférica de la (3) Cambie la pieza
☆
deficiente) llave de paso
(4) Desgaste del asiento de la válvula de (4) Cambie la pieza
☆
control de presión.
(5) Cuerpos extraños en las válvulas (5) Desmonte las válvulas y límpielas
☆
(6) Desgaste del árbol de leva (6) Cambie la pieza
☆
(7) Desgaste de la boquilla (7) Cambie la pieza
☆
(8) Sistema de boquillas incorrecto (8) Reduzca el número de
boquillas, o instale una
boquilla de menor diámetro
Motor
Síntoma Ursache Behandlung
No arranca ・No tiene combustible ・Llene el depósito
・El filtro de la gasolina está obstruido ・Limpie el filtro
・ rocedimiento de arranque incorrecto ・Consulte la sección
“Arrancar el motor”
・Bujía en mal estado ・Cambie la pieza
☆
・Bobina en mal estado ・Cambie la pieza
☆
・Carburador en mal estado ・Cambie la pieza
☆
otencia insuficient ・Cable del acelerador mal ajustado ・Ajuste el cable
☆
・Obstrucción del cartucho del filtro del aire ・Limpie el filtro
・Acumulación de carbonilla en la salida de ・Limpie estas piezas
☆
gases y el silenciador
Vibración excesiva ・Alguna pieza está floja ・Apriete
Aumento del ruido del ・El silenciador y la cubierta el silenciador ・Apriete
motor están flojos.
7. SOLUCIÓN DE PROBLEMAS
・El símbolo ☆indica que la reparación, o los ajustes, deben realizarse a
través de su distribuidor, o nuestra oficina de ventas.
Maruyama U.S., Inc.
4770 Mercantile Drive, suite 100,
Fort Worth, TX 76137 U.S.A.
Phone [phone]
Fax [phone]
www.maruyama-us.com
P/N 566173-00
