Matikgate RAM User guide

MANUALE UTENTE / INSTALLATORE
MANUAL DO UTILIZADOR / INSTALADOR
MANUAL USUARIO / INSTALADOR
NOTICE UTILISATEUR / INSTALLATEUR
USER / INSTALLER MANUAL
RAM
V1.0 - REV. 09/2023

2MATIKGATE AUTOMATION
IT
AVVERTENZE DI SICUREZZA
L’installazione dell’automazione deve essere eseguita esclusivamente
da un installatore qualicato, rispettando le norme, le norme e le
istruzioni contenute nel presente manuale.
• Leggere attentamente il manuale, in caso di dubbi contattare l’assistenza MATIKGATE
AUTOMATION.
• Questo manuale contiene istruzioni e avvertenze di sicurezza. Una errata installazione
dell’automazione può provocare lesioni.
• Conservare questo manuale di istruzioni come riferimento per futuri interventi di
manutenzione.
• MATIKGATE AUTOMATION non è responsabile per l’uso non corretto del prodotto, o
per un uso diverso da quello per cui è stato progettato.
• MATIKGATE AUTOMATION non è responsabile se non sono state rispettate le norme
di sicurezza nell’installazione dell’apparecchiatura da automatizzare, né per eventuali
deformazioni che potrebbero vericarsi.
• Questo prodotto è stato progettato e realizzato esclusivamente per l’uso professionale
ed indicato in questo manuale. Qualsiasi utilizzo diverso da quello indicato può
danneggiare il prodotto e/o causare danni sici e materiali.
• Non apportare modiche ai componenti e agli accessori del motore.
• Non lasciare il prodotto vicino a fonti di calore o amme libere, che potrebbero
danneggiarlo, corromperlo o creare condizione di pericolo.
• Tenere i telecomandi fuori dalla portata dei bambini, onde evitare incidenti.
• L’utente non deve in nessun caso tentare di riparare o regolare l’automazione, deve
chiamare un tecnico qualicato.
• L’installatore deve informare il cliente su come maneggiare il prodotto in caso di
emergenza e fornire il manuale del prodotto.
• L’installatore, prima di eseguire il montaggio, deve vericare che il range di temperatura
indicato sull’automazione sia adeguato al luogo di installazione.
• L’installatore, prima di eseguire il montaggio, deve vericare che il dispositivo da
automatizzare sia in buone condizioni meccaniche, correttamente bilanciata e si apra e
si chiuda in modo correto.
• Automatismo per uso esterno.
• La manutenzione preventiva deve essere eseguita ogni 6 mesi.

3
MATIKGATE AUTOMATION
IT
• Conservare questo manuale in un luogo sicuro in modo da poterlo consultare in caso di
necessità.
• Chiedere all’installatore di dirvi come maneggiare il prodotto in caso di emergenza.
• Se è necessaria una riparazione o una modica, chiamare l’installatore.
• Mantenere libera la zona d’azione del cancello motorizzato durante il movimento e non
creare resistenza al suo movimento.
• Non effettuare alcuna operazione sugli elementi meccanici o sulle cerniere se il prodotto
è in movimento.
• Per garantire un funzionamento sicuro ed una prolungata vita utile dell’automazione, si
consiglia di effettuare la manutenzione ogni 6 mesi. Stabilisci un piano di manutenzione
con il tuo installatore.
• Prima di iniziare l’installazione vericare di disporre di tutti i dispositivi e materiali
necessari per completare l’installazione dell’automazione.
• Vericare se la struttura del cancello è idonea all’automazione.
• Vericare che il peso della porta e la dimensione della foglia rientrino nei limiti massimi
per il prodotto da installare.
• Non installare il prodotto in ambienti e atmosfere difcili.
• Vericare che le cerniere siano adeguatamente lubricate e che il movimento sia uido
e regolare durante tutta la sua corsa.
• Vericare che la porta sia ben bilanciata, cioè non si muova quando viene lasciata ferma
in qualsiasi posizione.
• Vericare che la zona di montaggio del motore consenta uno sbloccaggio e una manovra
manuale facili e sicuri.
• La centralina elettronica deve essere installata in un luogo sicuro e protetto.
• I cavi elettrici devono passare attraverso tubi di protezione per proteggerli dalle
sollecitazioni meccaniche e devono entrare nella scatola della centralina elettronica dal
basso.
• Se il prodotto da installare necessita di alimentazione a 230V o 110V, assicurarsi che il
collegamento sia effettuato ad un quadro elettrico dotato di collegamento a terra.
AVVISI PER L’INSTALLATORE
AVVISI PER L’UTILIZZATORE

4MATIKGATE AUTOMATION

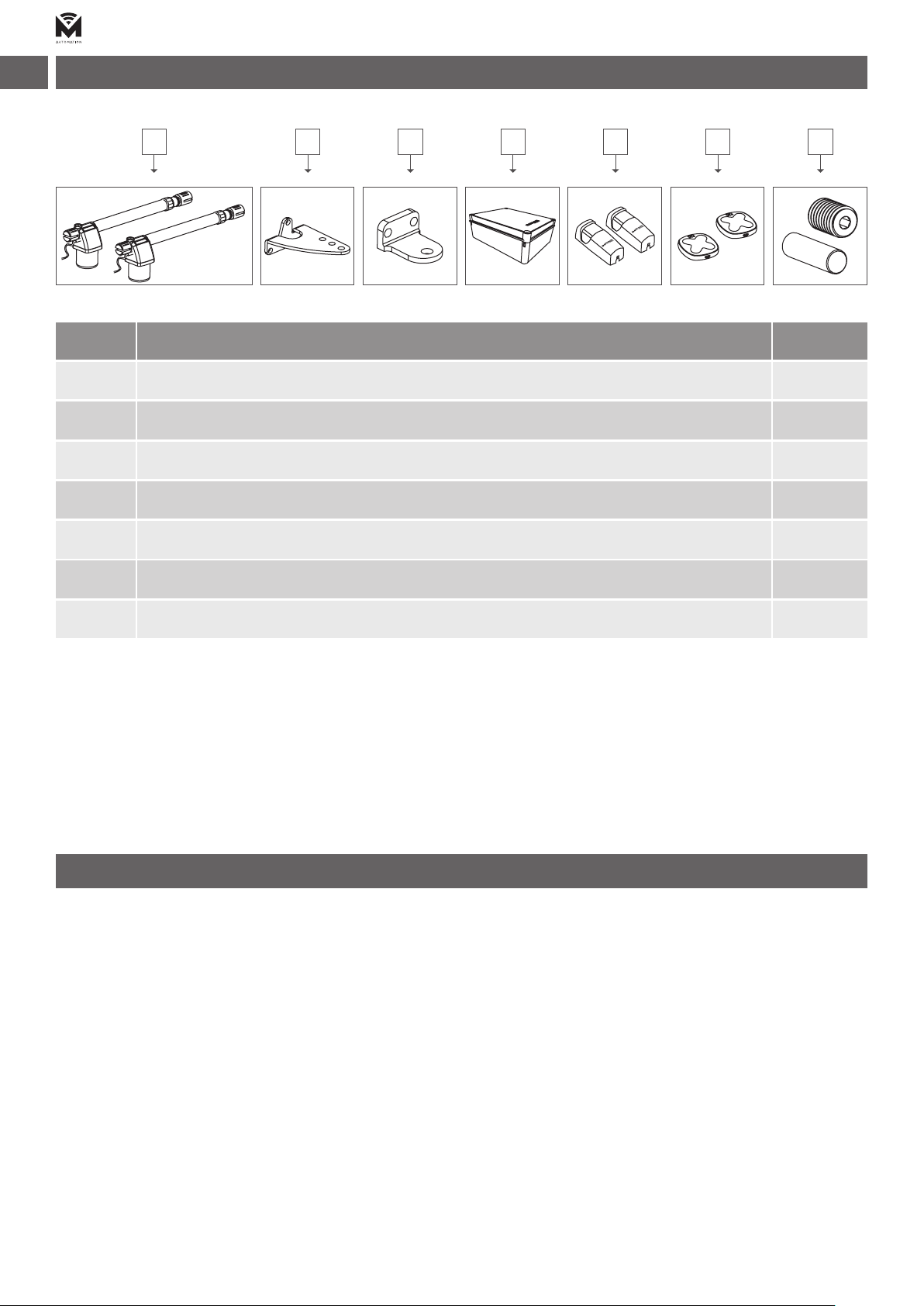

IT LISTA DEI COMPONENTI
Supporto di ssaggio posteriore
Scatola elettronica
Supporto di ssaggio frontale
Trasmettitore COPPER
Fotocellula
Vite di ssaggio
Motore RAM
Descrizione QttNº
21
22
23
14
25
26
47
Prima di iniziare l’installazione vericare che tutti i componenti sopra menzionati siano
presenti nell’imballo.
VERIFICHE PRELIMINARI
1. Vericare che la struttura del cancello sia resistente.
2. Vericare che le cerniere siano adeguatamente lubricate e che il movimento sia uido
e regolare durante tutta la sua corsa senza attriti.
3. Vericare che le ruote skid siano in buone condizioni e ben lubricate.
4. Installare sempre fermi meccanici nelle posizioni di cancello aperto e chiuso, ben ssati
al suolo e provvisti di elementi elastici smorzatori (es. gomma) per attutire l’impatto
dell’anta contro il fermo.
5. Vericare che, con motore sbloccato, l’anta non si muova, se lasciata ferma in qualsiasi
posizione.
1 2 3 4 5 6 7

5
MATIKGATE AUTOMATION
IT
Potenza
Larghezza mas. foglia
Protezione termica
Forza
Peso mas. dalla porta
Grado di protezione
Peso del motore
Operazione continua
Alimentazione
400SW
DC
400SW 400 DC400
DC 24V230V 50Hz DC 24V230V 50Hz
70W150W 70W150W
-45ºC+65ºC-45ºC+65ºC -45ºC+65ºC-45ºC+65ºC
33 33
IP44IP44 IP44IP44
2500N2500N
300Kg350Kg
2500N2500N
300Kg350Kg
15.7Kg15.7Kg
Continuo8-15min.
15.7Kg15.7Kg
Continuo8-15min.
600 DC600 600SW
DC
600SW
DC 24V230V 50Hz DC 24V230V 50Hz
70W150W 70W150W
-45ºC+65ºC-45ºC+65ºC -45ºC+65ºC-45ºC+65ºC
44 44
IP44IP44 IP44IP44
3000N3000N
300Kg350Kg
3000N3000N
300Kg350Kg
16.7Kg16.7Kg
Continuo8-15min.
16.7Kg16.7Kg
Continuo8-15min.

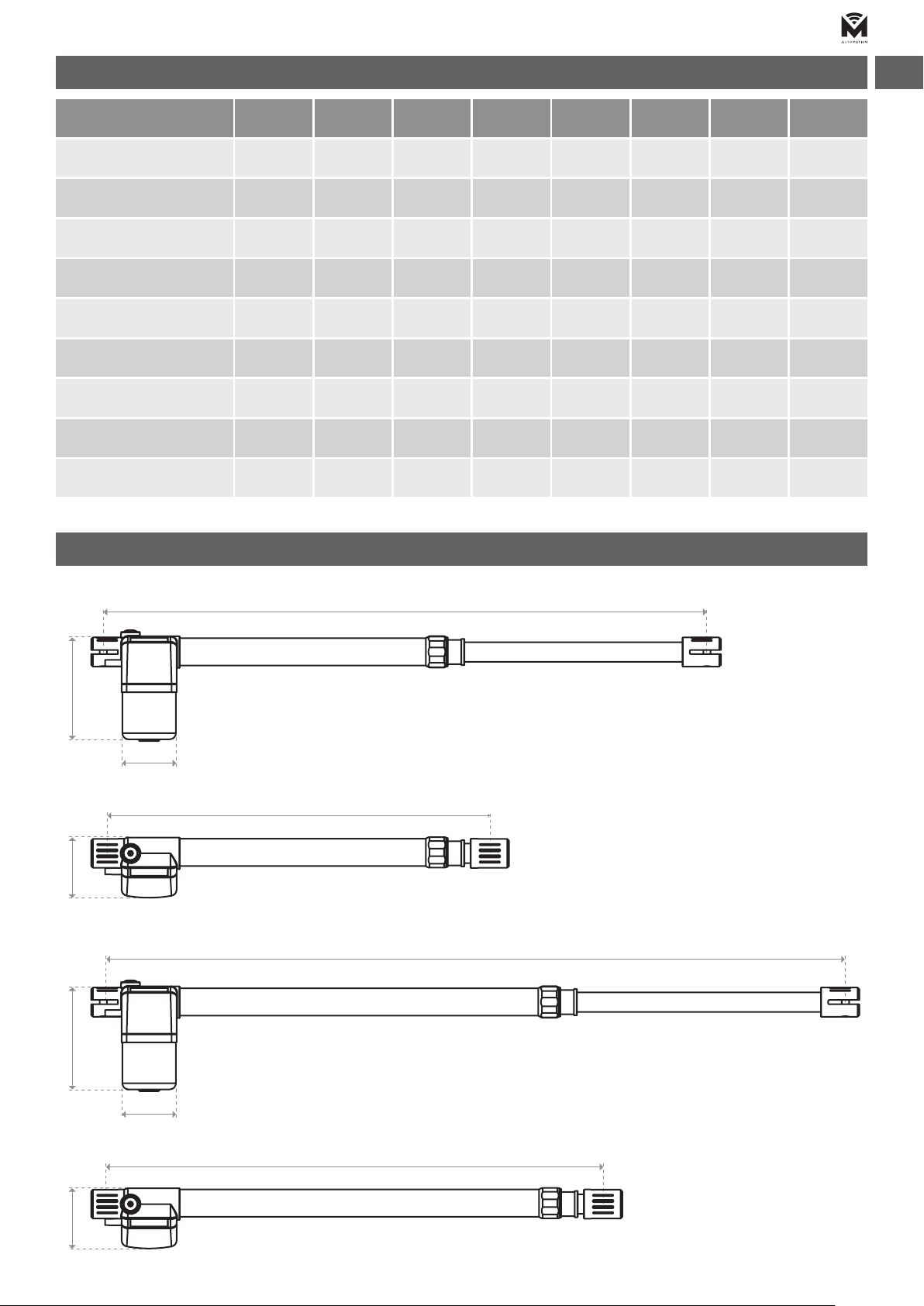

CARATTERISTICHE TECNICHE
DIMENSIONI
182182 99.599.5
720
920
1130
1420
91
91
RAM400
RAM600
TUTTE LE MISURE IN MM

6MATIKGATE AUTOMATION

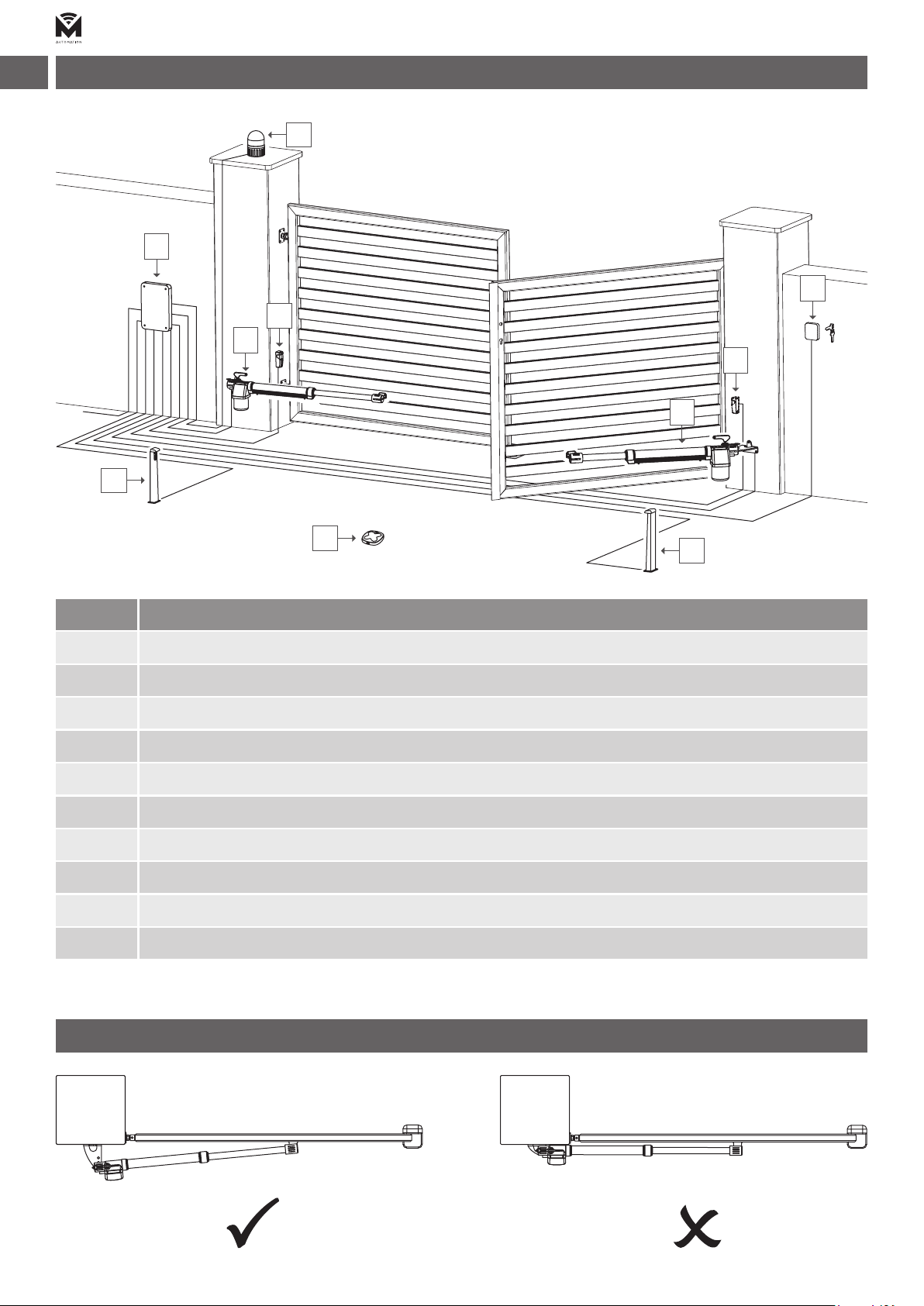

IT INSTALLAZIONE STANDARD
INSTALLAZIONE CORRETTA
Nº Descrizione
1Scatola elettronica
2
4
8
6
10
3
7
5
9
Lampeggiante
Fotocellula esterna
Fotocellula interna
Motore RAM
Trasmettitore COPPER
Selettore
Motore RAM
Fotocellula esterna
Fotocellula interna
230V
1
7
4
3
5
6
2
9
10
8

7
MATIKGATE AUTOMATION
IT

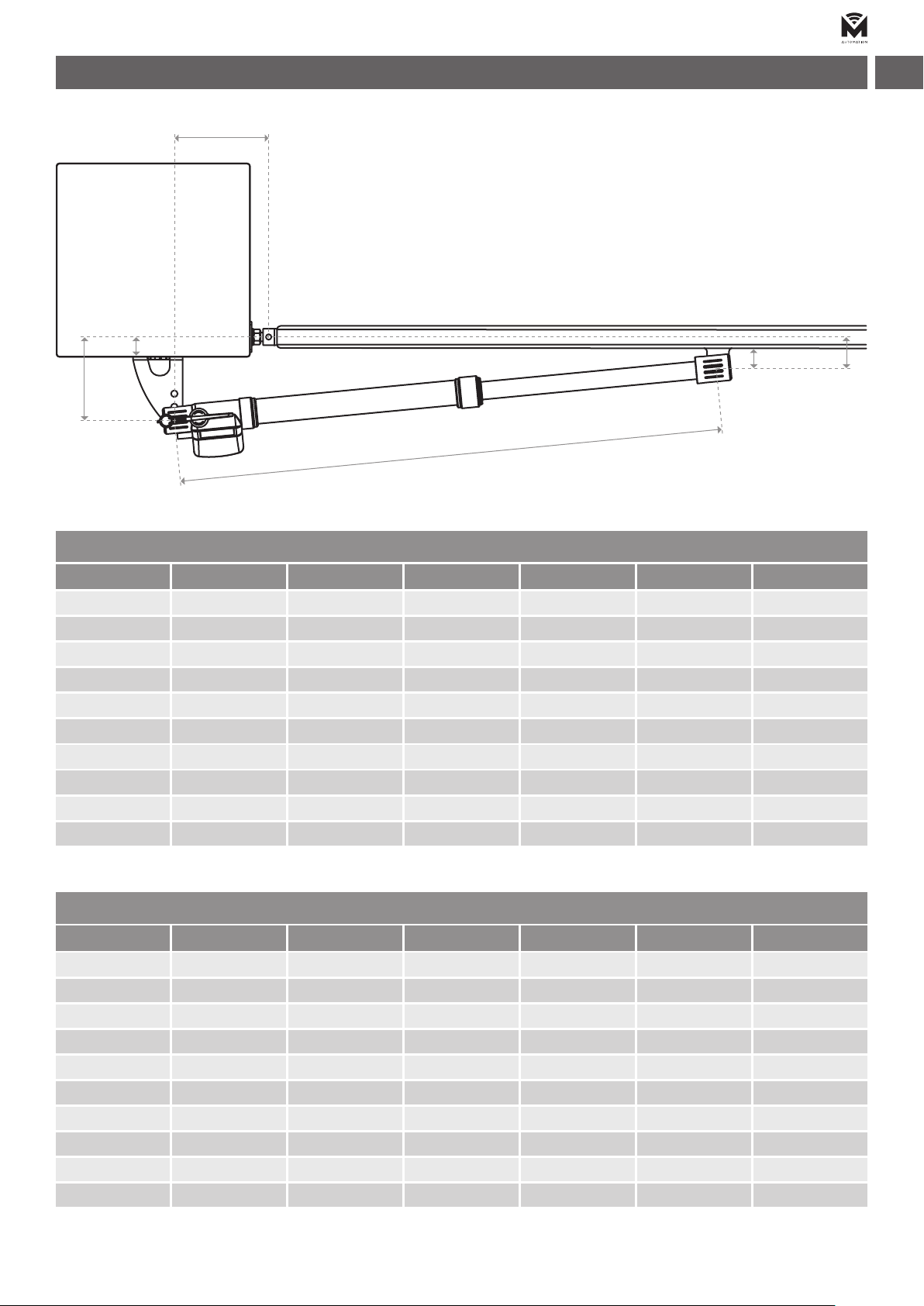

MISURE DI INSTALLAZIONE
E F
A
D
B
C
150
200
150
200
130
180
150
200
40
40
40
40
40
40
40
40
1100
1500
1100
1500
1100
1500
1100
1500
95º
95º
105º
105º
100º
100º
110º
110º
120
150
150
180
130
150
160
190
27
77
27
77
7
57
27
77
70
70
70
70
70
70
70
70
B
B
E
E
D
D
a (max)
a (max)
A
A
RAM400
RAM600
C
C
F
F
180
130
40
40
1100
1500
95º
95º
110
140
57
107
70
70
210
260
130
180
200
250
200
250
160
210
40
40
40
40
40
40
40
40
40
40
1100
1500
1100
1500
1100
1500
1100
1500
1100
1500
95º
95º
105º
105º
95º
95º
100º
100º
105º
105º
110
140
150
180
120
150
150
180
160
190
87
137
7
57
77
127
77
127
37
87
70
70
70
70
70
70
70
70
70
70

8MATIKGATE AUTOMATION
IT

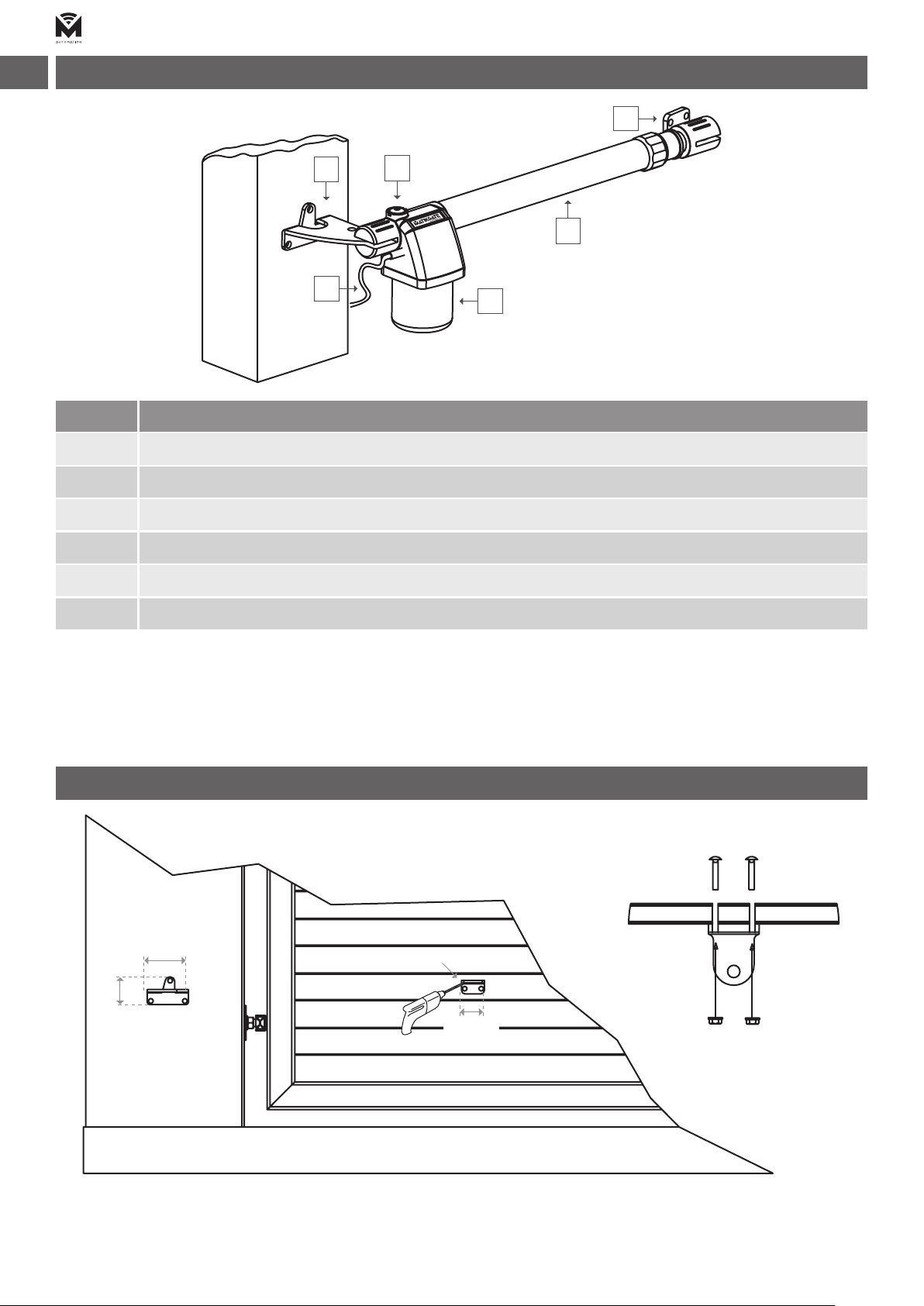

FISSAGGIO DEI SUPPORTI
Dopo l’installazione, assicurarsi che il meccanismo sia correttamente regolato e che il
sistema di protezione e gli eventuali sblocchi manuali funzionino correttamente.
DESCRIZIONE
Nº Descrizione
1Motore
2
4
6
3
5
Cavo di energia
Sblocco
Braccio del motore
Supporto posteriore
Supporto anteriore
1
2
5
4
6
3
60mm
141.5mm
50mm
Ø10mm

9
MATIKGATE AUTOMATION
IT

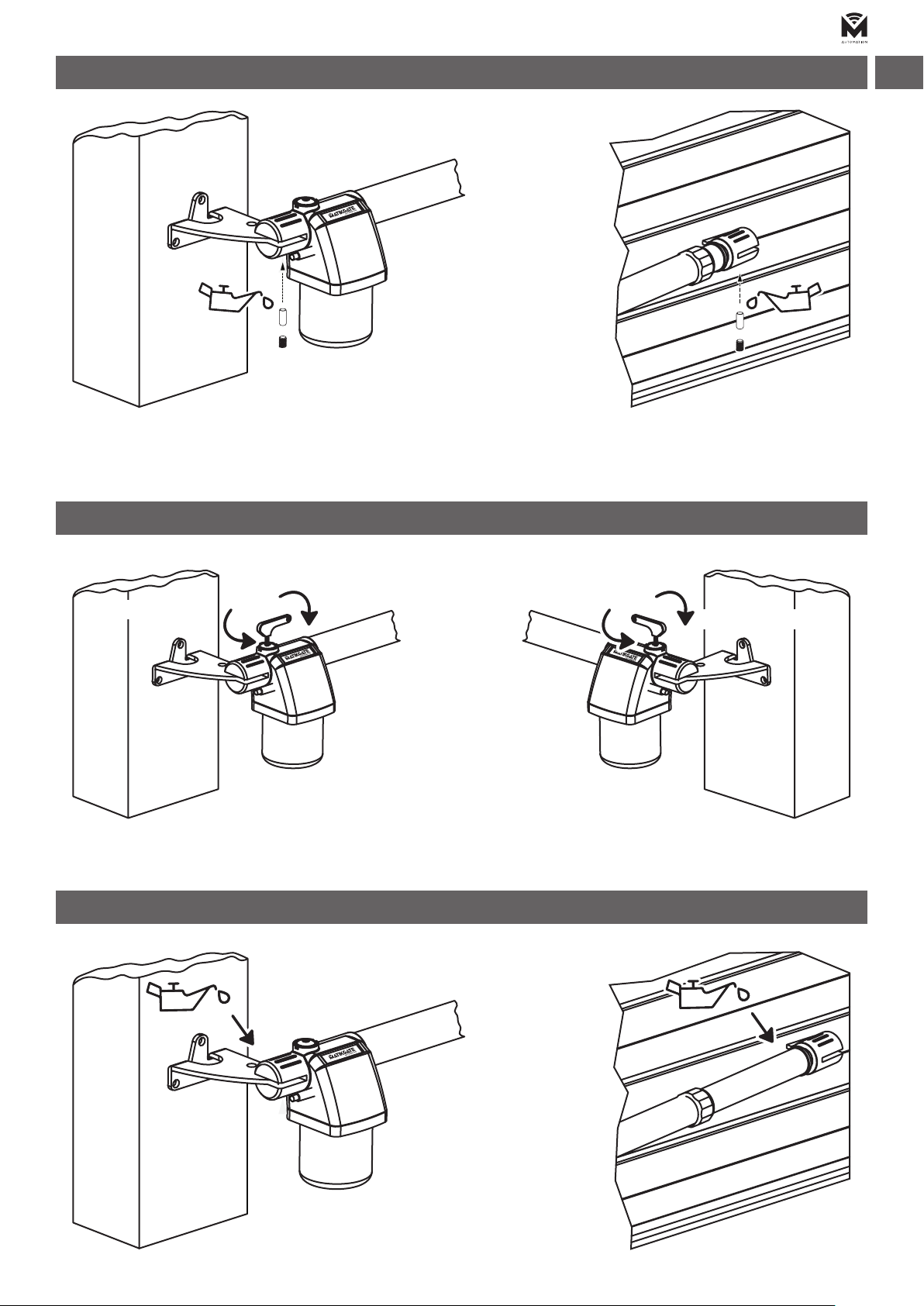

FISSAGGIO DEL MOTORE
LUBRIFICAZIONE DEI SUPPORTI
SBLOCCO
Bloccato
Sbloccato
Bloccato
Sbloccato

10 MATIKGATE AUTOMATION
PT
AVISOS DE SEGURANÇA
A instalação do automatismo deve ser efetuado exlusivamente por
um instalador qualicado, respeitando as normas, regulamentos e as
indicações presentes neste manual.
• Leia atentamente o manual, caso tenha dúvidas contacte a assistência MATIKGATE
AUTOMATION.
• Este manual contém instruções e avisos de segurança. A instalação incorreta do
automatismo pode causar ferimentos graves.
• Guarde este manual de instruções para consulta em futuros trabalhos de manutenção.
• A MATIKGATE AUTOMATION não se responsabiliza pelo incorreto uso do produto, ou
pelo uso que não aquele para o qual foi projetado.
• A MATIKGATE AUTOMATION não se responsabiliza se as normas de segurança não
forem cumpridas na instalação do equipamento a ser automatizado, nem por qualquer
deformação que possa ocorrer ao mesmo.
• Este produto foi desenhado e produzido estritamente para o uso prossional e indicado
neste manual. Qualquer outro uso que não o indicado, pode danicar o produto e/ou
causar danos físicos e materiais.
• Não faça alterações nos componentes do motor e seus acessórios.
• Não deixar o produto perto de fontes de calor ou chamas abertas, podendo danicá-lo,
corrompê-lo ou originar situações perigosas.
• Mantenha os emissores fora do alcance das crianças, de modo a evitar acidentes.
• O utilizador não deverá, em nenhuma circunstância, tentar reparar ou ajustar o
automatismo, deverá chamar um técnico qualicado.
• O instalador deve informar o cliente de como manusear o produto em caso de emergência
e providenciar o manual do mesmo.
• O instalador, antes de efetuar a montagem, tem que vericar se o intervalo de temperatura
indicado no automatismo é adequado à localização da instalação.
• O instalador, antes de efetuar a montagem, tem que vericar se o equipamento a
automatizar está em boas condições mecânicas, corretamente equilibrado e se abre e
fecha adequadamente.
• Automatismo para uso externo.
• As manutenções preventivas devem ser realizadas a cada 6 meses.

11
MATIKGATE AUTOMATION
PT
• Antes de iniciar a instalação, verique se tem todos os dispositivos e materiais necessários
para completar a instalação do automatismo.
• Verique se a estrutura do portão é a adequada para a automatização.
• Verique se o peso da porta e o tamanho das folhas estão dentro dos limites máximos
para o produto a instalar.
• Não instale o produto em ambientes e atmosferas adversos.
• Verique se as dobradiças estão adequadamente lubricadas e se o movimento é uido
e regular durante todo o seu curso.
• Verique se a porta está bem equilibrada, ou seja, não se move quando deixada parada
em qualquer posição.
• Verique se a zona de xação do motor permite o desbloqueio e a manobra manual
fácil e segura.
• A central eletrónica deve ser instalada num local seguro e protegido.
• Os cabos elétricos devem passar por tubos de proteção, para os proteger contra
esforços mecânicos e devem entrar na caixa da central eletrónica pela parte inferior.
• Caso o produto a instalar necessitar de alimentação a 230V ou 110V, certique-se que a
ligação é feita num quadro elétrico com ligação terra.
• Mantenha este manual num lugar seguro para que possa ser consulto caso necessário.
• Peça ao instalador que lhe informe como manusear o produto em caso de emergência.
• Se for necessário alguma reparação ou modicação, deverá chamar o seu instalador.
• Mantenha a área de ação do portão motorizado livre enquanto o mesmo estiver em
movimento, e não crie resistência ao movimento do mesmo.
• Não efetue qualquer operação nos elementos mecânicos ou dobradiças caso o produto
esteja em movimento.
• Para garantir um funcionamento seguro e uma vida útil prolongada do automatismo, é
recomendado realizar uma manutenção a cada 6 meses. Estabeleça com o seu instalador
um plano de manutenção.
AVISOS PARA O INSTALADOR
AVISOS PARA O USUÁRIO

12 MATIKGATE AUTOMATION
PT
VERIFICAÇÕES PRELIMINARES
1. Verique se a estrutura do portão é resistente.
2. Verique se as dobradiças estão adequadamente lubricadas e se o movimento é
uído e regular durante todo o seu curso sem atritos.
3. Verique se as rodas de deslizamento estão em boas condições e bem lubricadas.
4. Instale sempre batentes mecânicos na posição de portão aberto e fechado, bem
xos ao solo e fornecido com elementos amortecedores elásticos (ex. borracha) para
amortecer o impacto da folha do portão contra o batente.
5. Verique se, quando o motor está desbloqueado, a porta não se move se for deixada
em qualquer posição.
LISTA DE COMPONENTES
Suporte de xação traseiro
Caixa eletrónica
Suporte de xação frontal
Emissor COPPER
Fotocélula
Parafuso de xação
Motor RAM
Descrição QtdNº
21
22
23
14
25
26
47
Antes de iniciar a instalação, por favor verique se todos os componentes mencionados
acima estão presentes na embalagem.
1 2 3 4 5 6 7

13
MATIKGATE AUTOMATION
PT
Potência
Largura máx da folha
Proteção térmica
Força
Peso máx do portão
Grau de proteção
Peso do motor
Funcionam. continuo
Alimentação
400SW
DC
400SW 400 DC400
DC 24V230V 50Hz DC 24V230V 50Hz
70W150W 70W150W
-45ºC+65ºC-45ºC+65ºC -45ºC+65ºC-45ºC+65ºC
33 33
IP44IP44 IP44IP44
2500N2500N
300Kg350Kg
2500N2500N
300Kg350Kg
15.7Kg15.7Kg
Continuo8-15min.
15.7Kg15.7Kg
Continuo8-15min.
600 DC600 600SW
DC
600SW
DC 24V230V 50Hz DC 24V230V 50Hz
70W150W 70W150W
-45ºC+65ºC-45ºC+65ºC -45ºC+65ºC-45ºC+65ºC
44 44
IP44IP44 IP44IP44
3000N3000N
300Kg350Kg
3000N3000N
300Kg350Kg
16.7Kg16.7Kg
Continuo8-15min.
16.7Kg16.7Kg
Continuo8-15min.
CARACTERÍSTICAS TÉCNICAS
DIMENSÕES
TODAS AS MEDIDAS EM MM
182182 99.599.5
720
920
1130
1420
91
91
RAM400
RAM600

14 MATIKGATE AUTOMATION
PT INSTALAÇÃO PADRÃO
INSTALAÇÃO CORRETA
Nº Descrição
1Caixa eletrónica
2
4
8
6
10
3
7
5
9
Pirilampo
Fotocélula externa
Fotocélula interna
Motor RAM
Emissor COPPER
Seletor
Motor RAM
Fotocélula externa
Fotocélula interna
230V
1
7
4
3
5
6
2
9
10
8

15
MATIKGATE AUTOMATION
PT
COTAS DE INSTALAÇÃO
150
200
150
200
130
180
150
200
40
40
40
40
40
40
40
40
1100
1500
1100
1500
1100
1500
1100
1500
95º
95º
105º
105º
100º
100º
110º
110º
120
150
150
180
130
150
160
190
27
77
27
77
7
57
27
77
70
70
70
70
70
70
70
70
B
B
E
E
D
D
a (max)
a (max)
A
A
RAM400
RAM600
C
C
F
F
180
130
40
40
1100
1500
95º
95º
110
140
57
107
70
70
210
260
130
180
200
250
200
250
160
210
40
40
40
40
40
40
40
40
40
40
1100
1500
1100
1500
1100
1500
1100
1500
1100
1500
95º
95º
105º
105º
95º
95º
100º
100º
105º
105º
110
140
150
180
120
150
150
180
160
190
87
137
7
57
77
127
77
127
37
87
70
70
70
70
70
70
70
70
70
70
E F
A
D
B
C

16 MATIKGATE AUTOMATION
PT
FIXAÇÃO DOS SUPORTES
Após a instalação, certique-se que o mecanismo está devidamente ajustado e que o
sistema de proteção e qualquer liberação manual funcionam corretamente.
DESCRIÇÃO
Nº Descrição
1Motor
2
4
6
3
5
Cabo de energia
Desbloqueio
Braço do motor
Suporte traseiro
Suporte frontal
1
2
5
4
6
3
60mm
141.5mm
50mm
Ø10mm

17
MATIKGATE AUTOMATION
FIXAÇÃO DOS MOTORES
LUBRIFICAÇÃO DOS SUPORTES
DESBLOQUEIO
PT
Bloqueado
Desbloqueado
Bloqueado
Desbloqueado

18 MATIKGATE AUTOMATION
ES
ADVERTENCIAS DE SEGURIDAD
• Leer atentamente este manual, en caso de duda, póngase en contacto con la asistencia
de MATIKGATE AUTOMATION.
• Este manual contiene instrucciones y advertencias de seguridad. La instalación
incorrecta de la automatización puede causar daños graves en personas y materiales.
• Guarde este manual de instrucciones como referencia para futuros trabajos de
mantenimiento.
• MATIKGATE AUTOMATION no se responsabiliza por el uso incorrecto del producto, o
por un uso distinto al que fue diseñado.
• MATIKGATE AUTOMATION no se responsabiliza si en la instalación del equipo a
automatizar no se cumplieron las normas de seguridad en la instalación, ni tampoco
por las deformaciones que se puedan producir en el mismo.
• Este producto fue diseñado y producido estrictamente para el uso profesional y indicado
en este manual. Cualquier uso distinto al indicado, puede dañar el producto y/o causar
daños físicos y materiales.
• No hacer cambios en los componentes y accesorios del motor.
• No deje el producto cerca de fuentes de calor o llamas abiertas, que podrían dañarlo,
corromperlo o crear situaciones peligrosas.
• Mantenga los mandos fuera del alcance de los niños para evitar accidentes.
• Elusuarionodebe,bajoningunacircunstancia,intentarrepararoajustarlaautomatización,
siempre que necesário deberá llamar a un técnico calicado.
• El instalador debe informar al cliente de como manejar el producto en caso de emergencia
y disponibilisarle el manual.
• El instalador, debe vericar si el lugar de la instalación se cuadra en el rango de
temperatura indicado para el automatismo y si es el adecuado para el, antes de realizar
el montaje.
• El instalador, antes de realizar el montaje, debe comprobar que el equipo a automatizar
se encuentra en buen estado mecánico, correctamente equilibrado y que se abre y se
cierra correctamente.
• El automatismo es para uso exterior.
• Se debe realizar a cada 6 meses un mantenimiento preventivo.
La instalación del automatismo debe ser realizada exclusivamente
por un instalador cualicado, respetando las normas, regulaciones e
instrucciones contenidas en este manual.

19
MATIKGATE AUTOMATION
ES
AVISOS PARA EL INSTALADOR
AVISOS PARA EL USUARIO
• Antes de iniciar la instalación, compruebe que dispone de todos los accesórios y
materiales necesarios para completar la instalación del automatismo.
• Comprobar que la estructura de la puerta sea la apta para la automatización.
• Vericar si el peso de la puerta y el tamaño de las hojas están dentro de los límites
máximos para el producto a instalar.
• No instale el producto en ambientes y atmósferas hostiles.
• Comprobar que las bisagras están adecuadamente lubricadas y que su movimiento es
uido, regular y sin roces en todo su recorrido.
• Comprobar que la puerta está bien equilibrada, es decir, que no se mueva cuando se la
deja parada en cualquier posición.
• Compruebe que la zona de jación del motor permite el desbloqueo manual y su
maniobra fácil y segura.
• La unidad de control electrónico debe instalarse en un lugar seguro y protegido.
• Los cables eléctricos deben pasar a través de tubos protectores para protegerlos contra
esfuerzos mecánicos y deben ingresar por la parte inferior de la caja de la unidad de
control electrónico.
• Si el producto a instalar requiere alimentación de 230V o 110V, asegúrese de que la
conexión se realice a un cuadro eléctrico con toma de tierra.
• Guarde este manual en un lugar seguro para poder consultarlo si es necesario.
• Pedir al instalador que lle ensene como manejar el producto en caso de emergencia.
• Si es necesaria alguna reparación o modicación, deberá llamar a su instalador.
• Mantener libre la zona de acción de la puerta motorizada libre mientras esté en
movimiento, y no crear resistencias a su movimiento.
• No realizar ninguna operación sobre los elementos mecánicos o bisagras si el producto
está en movimiento.
• Para garantizar un funcionamiento seguro yunavida útilprolongada delaautomatización,
se recomienda realizar un mantenimiento a cada 6 meses. Establecer un plan de
mantenimiento con su instalador.

20 MATIKGATE AUTOMATION
ES LISTA DE COMPONENTES
Soporte de jación trasero
Caja electrónica
Soporte de jación frontal
Mando COPPER
Fotocélula
Tornillo de jación
Motor RAM
Descripción CtdNº
21
22
23
14
25
26
47
CONTROLES PRELIMINARES
1 2 3 4 5 6 7
Antes de empresar la instalación, comprobar que todos los componentes mencionados
anteriormente están presentes en el embalaje.
1. Comprobar si la estructura de la puerta es resistente.
2. Comprobar que las bisagras estén adecuadamente lubricadas y que el movimiento es
uido, regular y sin roces en todo su recorrido.
3. Compruebe que las ruedas de desplazamiento están en buenas condiciones y bien
engrasadas.
4. Instalar siempre topes mecánicos en las posiciones de apertura y de cierre de la puerta,
bien jados al suelo y provistos de elementos amortiguadores elásticos (por ejemplo,
goma) para amortiguar el impacto de la hoja contra el tope.
5. Compruebe que la puerta no se mueve si se la deja en cualquier posición, cuando el
motor esté desbloqueado.
