Maverick ion Series User manual

SERIES
English ..............02
Deutsch ..............11
Français ..............20
Español ..............29
Exploded views ....38 MV28999-V2

2
HAVE FUN! But please read this first !!
We know you will have great fun with your model, but to get the best from your purchase please read this information
BEFORE you operate the model.
Table of contents
Page
Warranty 2
Specifications 3
Recommended Tools 3
Safety Precautions 3
Items required for operation 3
Charging the battery pack 4
Installing the battery pack 4
Turning on the power 4
Turning off the power 4
Transmitter 5
Trim Setup 6
Electronic Speed Control Setup 6
Driving 7
Maintenance after driving 7
Trouble Shooting 8

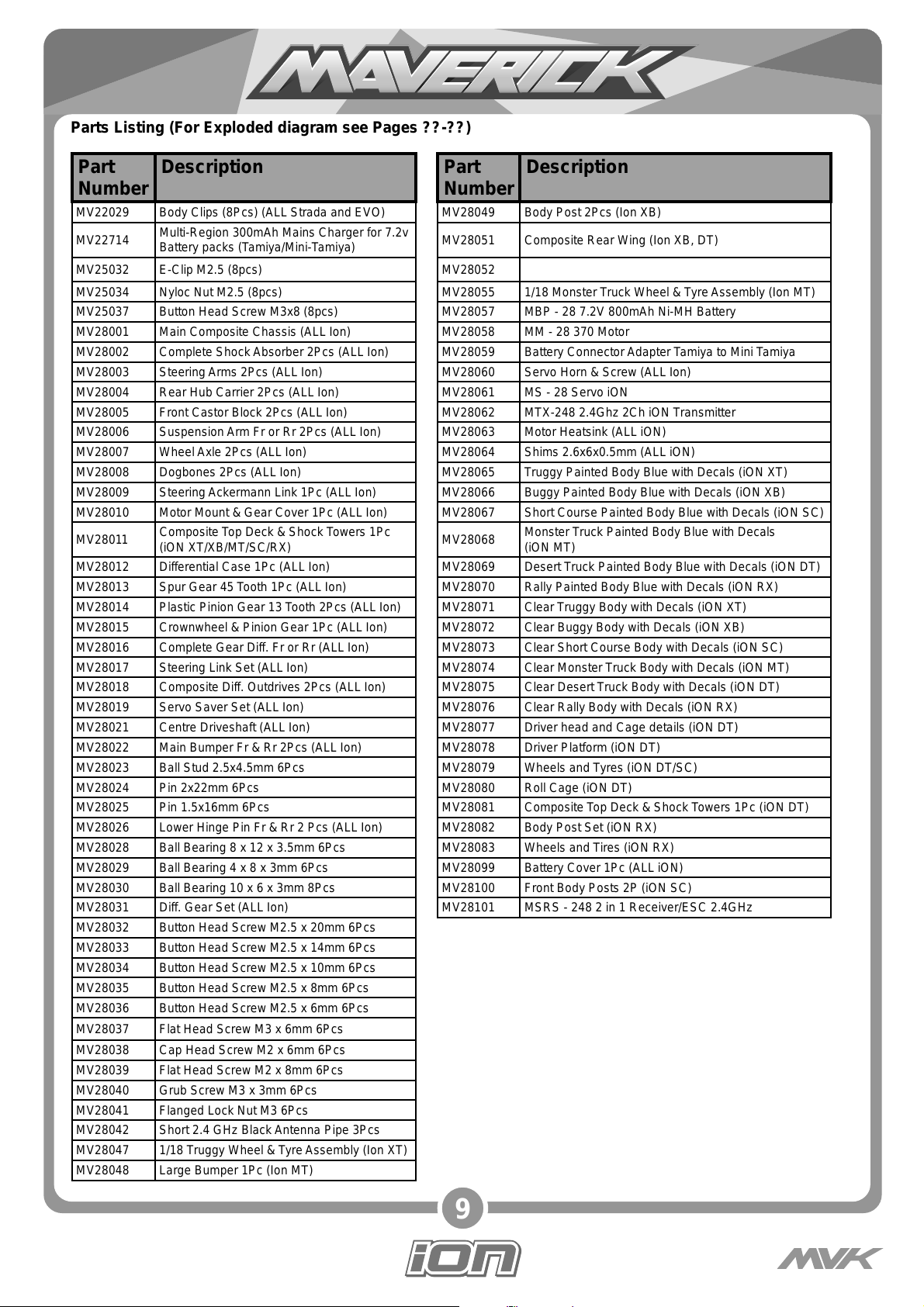

Parts Listing 9
Exploded Diagrams 38-39
90 Day Component Warranty
We want you to enjoy your purchase, but please read this first!
This product is covered by a 90 day component warranty from date of purchase. If any part of the product fails as a
result of faulty manufacture during this period then we will repair or replace that part at our discretion.
We do not operate a new for old warranty once the product has been used.
Please note this product is not a toy and it is recommended that children 14 and under are supervised by an adult. It is
the responsibility of the parent or guardian to ensure minors are given appropriate guidance and supervision.
If you suspect there is a problem with the product, for whatever reason, it is the user’s responsibility to investigate and
take steps to rectify the problem before further damage occurs.
Not Covered By Warranty
This is a sophisticated, high performance model and should be treated with care and respect. Every effort has been
made to make this product as strong and durable as possible, however due to the nature of this product, it is still
possible to break or damage parts through crashing or extreme use. Components damaged as a result of crash
damage, improper use, lack of maintenance or abuse are not covered by the warranty.
How to Claim Against your Warranty
For warranty claims please first contact your supplying retailer. Do not return the product to your distributor without
their prior approval. You may not need to return the product in full, only the damaged component along with a copy of
your purchase receipt. In many cases it is faster and more cost effective for the user to fit the replacement part(s) to
the product & therefore we reserve the right to supply parts only in these instances.
Any returned component that is inspected by your distributor and found to have an invalid warranty claim may be
subject to an inspection and handling fee before it can be returned. Any repairs required as a result of neglect or
misuse will be charged before any work is carried out on the product. If you decide not to have any work carried out
the distributor reserves the right to charge a handling and a shipping fee.
Please attach your proof of purchase in the manual as you may need it again in the future.

3
Safety precautions
This product is an authentic radio controlled vehicle (RC vehicle) and it is not a toy. Read and understand this
instruction manual thoroughly before running the model. If you are not familiar with RC vehicles, we recommend that
you ask someone familiar with RC vehicles for advice.
Never connect the rechargeable drive battery in the reverse polarity or disassemble the battery. If the drive battery is
used in the wrong way, high current can be generated and it is very dangerous.
Never run RC models near people or animals, or on public streets or highways. This could cause serious accidents,
personal injuries, and/or property damage.
Make sure the mains power socket used for the charger is readily accessible and never left plugged in when not in
use.
If you are using Rechargeable AA’s for the Transmitter please make sure you also purchase a suitable charger for this
battery type.
Length 255mm 275mm 249mm 255mm 249mm 305mm
Width 185mm 168mm 174mm 182mm 168mm 178mm
Height 105mm 110mm 95mm 97mm 107mm 110mm
Wheel Base 165mm 165mm 165mm 165mm 165mm 165mm
Drive System 4WD Shaft Drive
Gear Ratio 8.75:1
Diameter of Wheel 22mm 22mm 22mm 22mm 25mm 22mm
Width of Wheel 47mm 33mm 47mm 47mm 20mm 20mm
Motor MM-28 370 Size
Servo Maverick MS-28
Receiver MSRS-248 2in1 Fwd/Rev ESC/Rx
Battery ELEMENTS 1200mAh Ni-Mh
5.5
mm
7
mm
Recommended Tools
These tools are not included with the product but are recommended for use whilst working with this vehicle
Scissors, Mini Screwdrivers, Hexagonal Screwdrivers 1.5mm, 2.0mm, 2.5mm, 3.0mm, 4-Way Cross Wrench (Small),
Side Cutters, Needle Nose Pliers, Paperclip, Grease, Brush, CA Glue, Spray Lubricant, Cleaning Spray.
1. 5
mm
2.0
mm
2.5
mm
3.0
mm
Items required for operation
4 * AABatteries for the Transmitter
DISCONNECT THE BATTERY
PACK AFTER USE!

4
Charging the battery pack
Always use the included charger for the included battery pack. Charging time for an empty battery pack is about 3
hours. Do not charge the battery pack longer than 4 hours to avoid overheating and battery damage. Always remove
the charger from the mains socket when not in use
Cautions
• This charger can be used only for the battery pack included in this kit.
• Do not charge the battery pack for longer than 4 hours. Overcharging generates excessive heat and will damage
the battery pack.
• Use the charger with adult supervision and do not leave unattended. Do not use the charger near
water or when wet.
• Do not use the charger if the wire is frayed or worn. If the wire is frayed or worn a short circuit can
cause a fire or burns.
• If you are unsure of the charge of the battery pack, use it in the vehicle
until the vehicle slows, leave to cool and then recharge.
1. Select your regions electrical mains plug and attach it to the charger. Always use
the correct mains plug version for your country.
2. Connect the charging socket to the supplied battery packs power plug. The
connectors are sided and have a clip to secure it in place. Do not force together
and always check you have the connection the right way round.
3. The charger will automatically start to charge your battery pack. Do not leave
connected for more than 3 hours on a flat battery pack and always observe the
cautions above. DISCONNECT THE BATTERY
PACK AFTER USE!
Installing the battery pack
You need to insert the
battery pack in the open
section for the battery. Use
the strap provided to place
on top of the battery and
then use the retaining clip to
secure the battery.
Once fastened and secured
please connect the battery
plug into the speed controller
plug noting correct polarity.
Red to red, black to black.
Turning on the power
Turn on transmitter first and then turn on receiver.
Turn on the transmitter switch and the LED battery indicator will light up.
Turn on the receiver. The automatic set-up of the factory set speed control should
have been completed. If you experience any problems with the speed control settings refer to the Electronic Speed
Control Section for correct setup information.
Turning off the power
Turn off receiver first and then turn off transmitter.
If you switch off the transmitter first before the R/C car, you may lose control of the R/C car.
• Turn off the receiver switch.
• Turn off the transmitter switch.
• Disconnect the battery connector from the speed control connector.

5
Transmitter
Your Transmitter is an advanced controller designed for the beginner to be easy to use and tune. You will need to
follow the steps below to ensure you prepare the controller correctly for use and understand the adjustment
possibilities available.
Preparing the transmitter
The function switches on the transmitter
Throttle Trigger
Open the battery holding
tray to expose the empty
battery slots.
Insert 4 AA batteries into
the marked spaces. Please
note the correct direction of
the batteries
Incorrect battery insertion could
damage the transmitter
2.4Ghz technology has done
away with the need for long
extendable aerials. TheAerial
on your transmitter is located
internally
1. Steering Trim
2. Power Switch
3. Steering End Point Dial (left/right lock)
4. Steering Reverse Switch
5. Power LED
6. Steering Control
7. Throttle Trigger
8. Bind Button
• Pull the trigger to go
forwards and speed up
• Push the trigger forward to
brake
• Push again for reverse
Steering Wheel
Turn the steering wheel to the left or
right to make the vehicle turn left or
right
Reverse Switch
You can reverse the direction travel on the steering by using this switch.
Example: When the car is driving away from you and a left input is made on the Transmitter but the car
steers Right, you can use this switch to reverse the signal to gain the correct steering control.
Dual Rates
The dual rate settings adjust the
maximum degree of movement from the
servo or ESC on that channel.
Clockwise is full movement.
Counter-Clockwise (Zero) is very little
movement.
Power LED’s
The Red LED Light shows if the installed AA
batteries have sufficient charge.
The RED LED will flash if the AA batteries need
replacing.

6
Trim Setup
If the front tyres are not pointing straight forward with the transmitter on, adjust the steering trim. Then if needed, make
fine adjustments with the steering trim whilst driving the vehicle.
Binding the Transmitter and Receiver
You may need to setup your transmitter to ‘bind’ with the receiver if you change to a new receiver or for any reason
lose signal.
Turn on the Transmitter power while holding the “Bind” button on the Transmitter. The LED should start flashing. It will
flash and stay in bind mode for 20 seconds.
Turn on the Reciever/ESC. When the Receiver LED becomes solid the binding process is completed.
MSRS-248 - 2 in 1 Receiver/ESC 2.4GHz
Technical Information
20A drive FET’s & 15A Reverse FET’s
Case dimensions: 35.1mm*25.3mm*14mm
Silicone Wire 22 Gauge
Weight 7.4g with connectors and switch
BEC Voltage 6.0V
Features
6.0Volt — 8.4Volt Power Input
Waterproof
High Frequency Drive System
Forward, Reverse & Brake Linear Operation
Automatic Setup System
Over Current Protection
Thermal Protection
Low Voltage Protection
LED
20 Turn 370 Brushed Motor Limit
Electronic Speed Control Setup
1. With the speed control switch set to off, plug in a suitable battery pack.
2. Switch the transmitter on
3. Turn on the speed control
4. To indicate the speed control is working correctly its LED will lBlink 3 times and then go solid.
5. Your speed control is fully installed and ready to use.
Steering Trim
When you install a servo or remove the servo horn for any reason, always make sure the servo
is in the neutral position by turing on your car without the servo horn in place. Adjust the Servo
Horn and linkage so they are as close to 90 degrees as possible. Be sure that the “Trim” is in
the central position.
Push forwards to trim to the right and pull backwards to trim to the left.
If the wheels point left, push forwards If wheels point right, pull backwards.
If they point straight no adjustment
required.

7

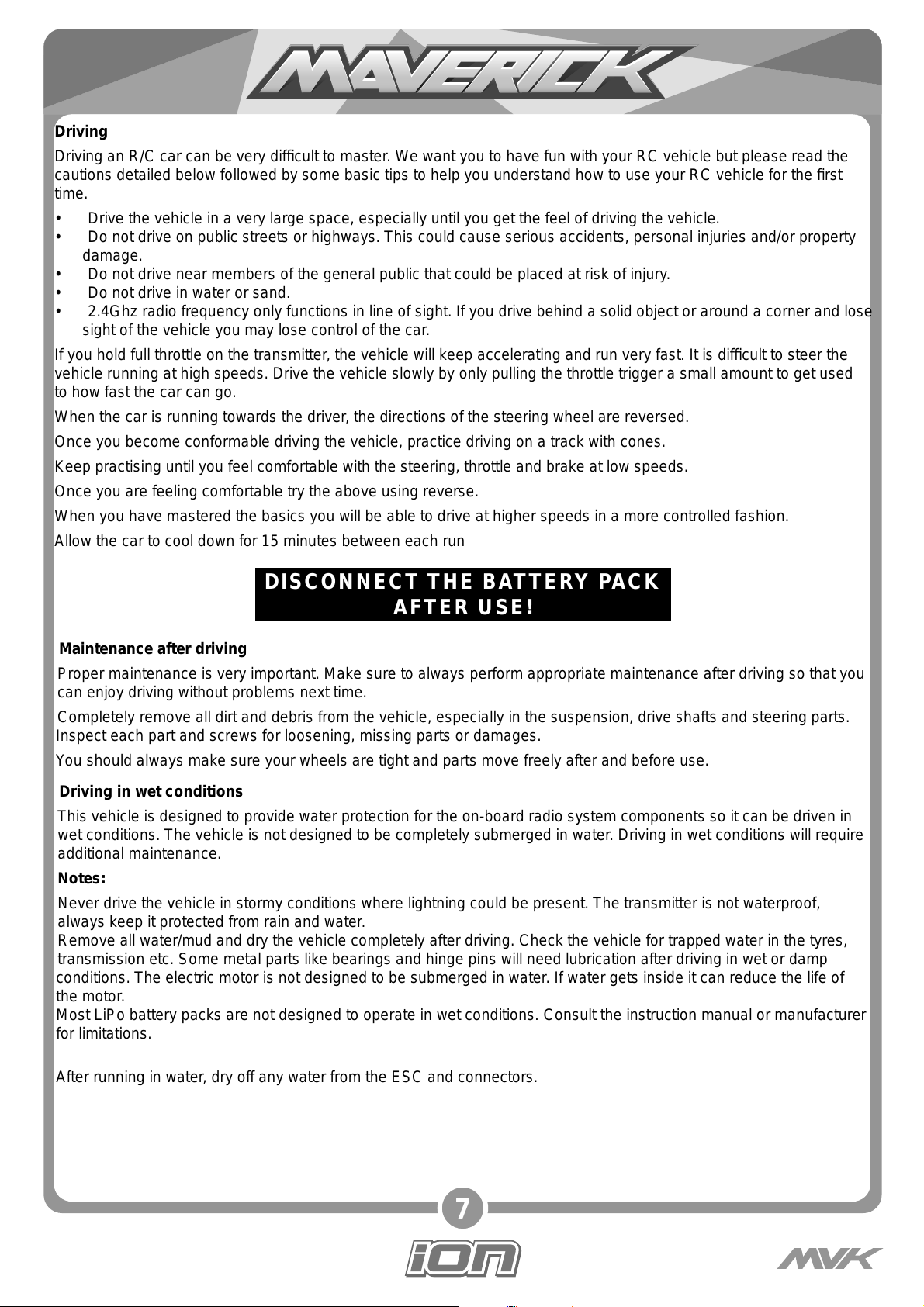

Driving
Driving an R/C car can be very difficult to master. We want you to have fun with your RC vehicle but please read the
cautions detailed below followed by some basic tips to help you understand how to use your RC vehicle for the first
time.
• Drive the vehicle in a very large space, especially until you get the feel of driving the vehicle.
• Do not drive on public streets or highways. This could cause serious accidents, personal injuries and/or property
damage.
• Do not drive near members of the general public that could be placed at risk of injury.
• Do not drive in water or sand.
• 2.4Ghz radio frequency only functions in line of sight. If you drive behind a solid object or around a corner and lose
sight of the vehicle you may lose control of the car.
If you hold full throttle on the transmitter, the vehicle will keep accelerating and run very fast. It is difficult to steer the
vehicle running at high speeds. Drive the vehicle slowly by only pulling the throttle trigger a small amount to get used
to how fast the car can go.
When the car is running towards the driver, the directions of the steering wheel are reversed.
Once you become conformable driving the vehicle, practice driving on a track with cones.
Keep practising until you feel comfortable with the steering, throttle and brake at low speeds.
Once you are feeling comfortable try the above using reverse.
When you have mastered the basics you will be able to drive at higher speeds in a more controlled fashion.
Allow the car to cool down for 15 minutes between each run
DISCONNECT THE BATTERY PACK
AFTER USE!
Maintenance after driving
Proper maintenance is very important. Make sure to always perform appropriate maintenance after driving so that you
can enjoy driving without problems next time.
Completely remove all dirt and debris from the vehicle, especially in the suspension, drive shafts and steering parts.
Inspect each part and screws for loosening, missing parts or damages.
You should always make sure your wheels are tight and parts move freely after and before use.
Driving in wet conditions
This vehicle is designed to provide water protection for the on-board radio system components so it can be driven in
wet conditions. The vehicle is not designed to be completely submerged in water. Driving in wet conditions will require
additional maintenance.
Notes:
Never drive the vehicle in stormy conditions where lightning could be present. The transmitter is not waterproof,
always keep it protected from rain and water.
Remove all water/mud and dry the vehicle completely after driving. Check the vehicle for trapped water in the tyres,
transmission etc. Some metal parts like bearings and hinge pins will need lubrication after driving in wet or damp
conditions. The electric motor is not designed to be submerged in water. If water gets inside it can reduce the life of
the motor.
Most LiPo battery packs are not designed to operate in wet conditions. Consult the instruction manual or manufacturer
for limitations.
After running in water, dry off any water from the ESC and connectors.

8
Problem Cause Remedy
The vehicle does not move Transmitter or receiver is off Turn on both the transmitter and
receiver
Batteries are not placed correctly in
the transmitter Place batteries in the transmitter properly
The main battery is not charged
enough Charge the main battery
The vehicle does not follow your
driving inputs Transmitter or receiver is off Turn on both the transmitter and receiver
Transmitter reverse switches are set
incorrectly Check the reverse switch settings
Transmitter End Point
Adjustments (EPA) are set
incorrectly
Check that your EPA Dials on
your transmitter.
Weak batteries in either the
transmitter or the car Replace batteries in the transmitter and recharge the
main battery.
The front and rear wheels rotate in
opposing directions Incorrect user differential placement Insert the differential the correct way
Trouble Shooting
Please read this section if you have any fault trying to operate the vehicle
If you encounter any other fault whilst operating the vehicle please contact your local hobby shop or alternatively
contact your local distributor.

9
Part
Number Description Part Number Description
MV22029 Body Clips (8Pcs) (ALL Strada and EVO) MV28049 Body Post 2Pcs (Ion XB)
MV22714 Multi-Region 300mAh Mains Charger for 7.2v
Battery packs (Tamiya/Mini-Tamiya) MV28051 Composite Rear Wing (Ion XB, DT)
MV25032 E-Clip M2.5 (8pcs) MV28052
MV25034 Nyloc Nut M2.5 (8pcs) MV28055 1/18 Monster Truck Wheel & Tyre Assembly (Ion MT)
MV25037 Button Head Screw M3x8 (8pcs) MV28057 MBP - 28 7.2V 800mAh Ni-MH Battery
MV28001 Main Composite Chassis (ALL Ion) MV28058 MM - 28 370 Motor
MV28002 Complete Shock Absorber 2Pcs (ALL Ion) MV28059 Battery Connector Adapter Tamiya to Mini Tamiya
MV28003 Steering Arms 2Pcs (ALL Ion) MV28060 Servo Horn & Screw (ALL Ion)
MV28004 Rear Hub Carrier 2Pcs (ALL Ion) MV28061 MS - 28 Servo iON
MV28005 Front Castor Block 2Pcs (ALL Ion) MV28062 MTX-248 2.4Ghz 2Ch iON Transmitter
MV28006 Suspension Arm Fr or Rr 2Pcs (ALL Ion) MV28063 Motor Heatsink (ALL iON)
MV28007 Wheel Axle 2Pcs (ALL Ion) MV28064 Shims 2.6x6x0.5mm (ALL iON)
MV28008 Dogbones 2Pcs (ALL Ion) MV28065 Truggy Painted Body Blue with Decals (iON XT)
MV28009 Steering Ackermann Link 1Pc (ALL Ion) MV28066 Buggy Painted Body Blue with Decals (iON XB)
MV28010 Motor Mount & Gear Cover 1Pc (ALL Ion) MV28067 Short Course Painted Body Blue with Decals (iON SC)
MV28011 Composite Top Deck & Shock Towers 1Pc
(iON XT/XB/MT/SC/RX) MV28068 Monster Truck Painted Body Blue with Decals (iON MT)
MV28012 Differential Case 1Pc (ALL Ion) MV28069 Desert Truck Painted Body Blue with Decals (iON DT)
MV28013 Spur Gear 45 Tooth 1Pc (ALL Ion) MV28070 Rally Painted Body Blue with Decals (iON RX)
MV28014 Plastic Pinion Gear 13 Tooth 2Pcs (ALL Ion) MV28071 Clear Truggy Body with Decals (iON XT)
MV28015 Crownwheel & Pinion Gear 1Pc (ALL Ion) MV28072 Clear Buggy Body with Decals (iON XB)
MV28016 Complete Gear Diff. Fr or Rr (ALL Ion) MV28073 Clear Short Course Body with Decals (iON SC)
MV28017 Steering Link Set (ALL Ion) MV28074 Clear Monster Truck Body with Decals (iON MT)
MV28018 Composite Diff. Outdrives 2Pcs (ALL Ion) MV28075 Clear Desert Truck Body with Decals (iON DT)
MV28019 Servo Saver Set (ALL Ion) MV28076 Clear Rally Body with Decals (iON RX)
MV28021 Centre Driveshaft (ALL Ion) MV28077 Driver head and Cage details (iON DT)
MV28022 Main Bumper Fr & Rr 2Pcs (ALL Ion) MV28078 Driver Platform (iON DT)
MV28023 Ball Stud 2.5x4.5mm 6Pcs MV28079 Wheels and Tyres (iON DT/SC)
MV28024 Pin 2x22mm 6Pcs MV28080 Roll Cage (iON DT)
MV28025 Pin 1.5x16mm 6Pcs MV28081 Composite Top Deck & Shock Towers 1Pc (iON DT)
MV28026 Lower Hinge Pin Fr & Rr 2 Pcs (ALL Ion) MV28082 Body Post Set (iON RX)
MV28028 Ball Bearing 8 x 12 x 3.5mm 6Pcs MV28083 Wheels and Tires (iON RX)
MV28029 Ball Bearing 4 x 8 x 3mm 6Pcs MV28099 Battery Cover 1Pc (ALL iON)
MV28030 Ball Bearing 10 x 6 x 3mm 8Pcs MV28100 Front Body Posts 2P (iON SC)
MV28031 Diff. Gear Set (ALL Ion) MV28101 MSRS - 248 2 in 1 Receiver/ESC 2.4GHz
MV28032 Button Head Screw M2.5 x 20mm 6Pcs
MV28033 Button Head Screw M2.5 x 14mm 6Pcs
MV28034 Button Head Screw M2.5 x 10mm 6Pcs
MV28035 Button Head Screw M2.5 x 8mm 6Pcs
MV28036 Button Head Screw M2.5 x 6mm 6Pcs
MV28037 Flat Head Screw M3 x 6mm 6Pcs
MV28038 Cap Head Screw M2 x 6mm 6Pcs
MV28039 Flat Head Screw M2 x 8mm 6Pcs
MV28040 Grub Screw M3 x 3mm 6Pcs
MV28041 Flanged Lock Nut M3 6Pcs
MV28042 Short 2.4 GHz Black Antenna Pipe 3Pcs
MV28047 1/18 Truggy Wheel & Tyre Assembly (Ion XT)
MV28048 Large Bumper 1Pc (Ion MT)
Parts Listing (For Exploded diagram see Pages ??-??)

10
Part
Number Description Part Number Description
MV28043 Metal Pinion Gear 14 Tooth 2Pcs (ALL Ion) MV28091 Aluminium Dogbones 2pcs (ALL iON)
MV28044 Metal Pinion Gear 13 Tooth 2Pcs (ALL Ion) MV28092 Aluminium Centre Driveshaft 2pcs (ALL iON)
MV28085 Aluminium Diff Casing 1pc (ALL iON) MV28093 Aluminium Motor Mount (ALL iON)
MV28086 Aluminium Shock Set 2pcs (ALL iON) MV28094 Aluminium Servo Saver Set (ALL iON)
MV28087 Aluminium Steering Arms 2pcs (ALL iON) MV28095 Aluminium Servo Mounts 2pcs (ALL iON)
MV28088 Aluminium Rear Hub Carriers 2pcs (ALL iON) MV28096 Aluminium Diff Outdrives 2pcs (ALL iON)
MV28089 Aluminium Front Caster Block L/R (ALL iON) MV28097 Aluminium Steering Ackermann Link 1Pc (ALL iON)
MV28090 Aluminium Main Bumper Fr & Rr 2pcs
(ALL iON) MV28098 Aluminium Diff Pinion Gear 2pcs (ALL iON)
Optional Parts Listing

11

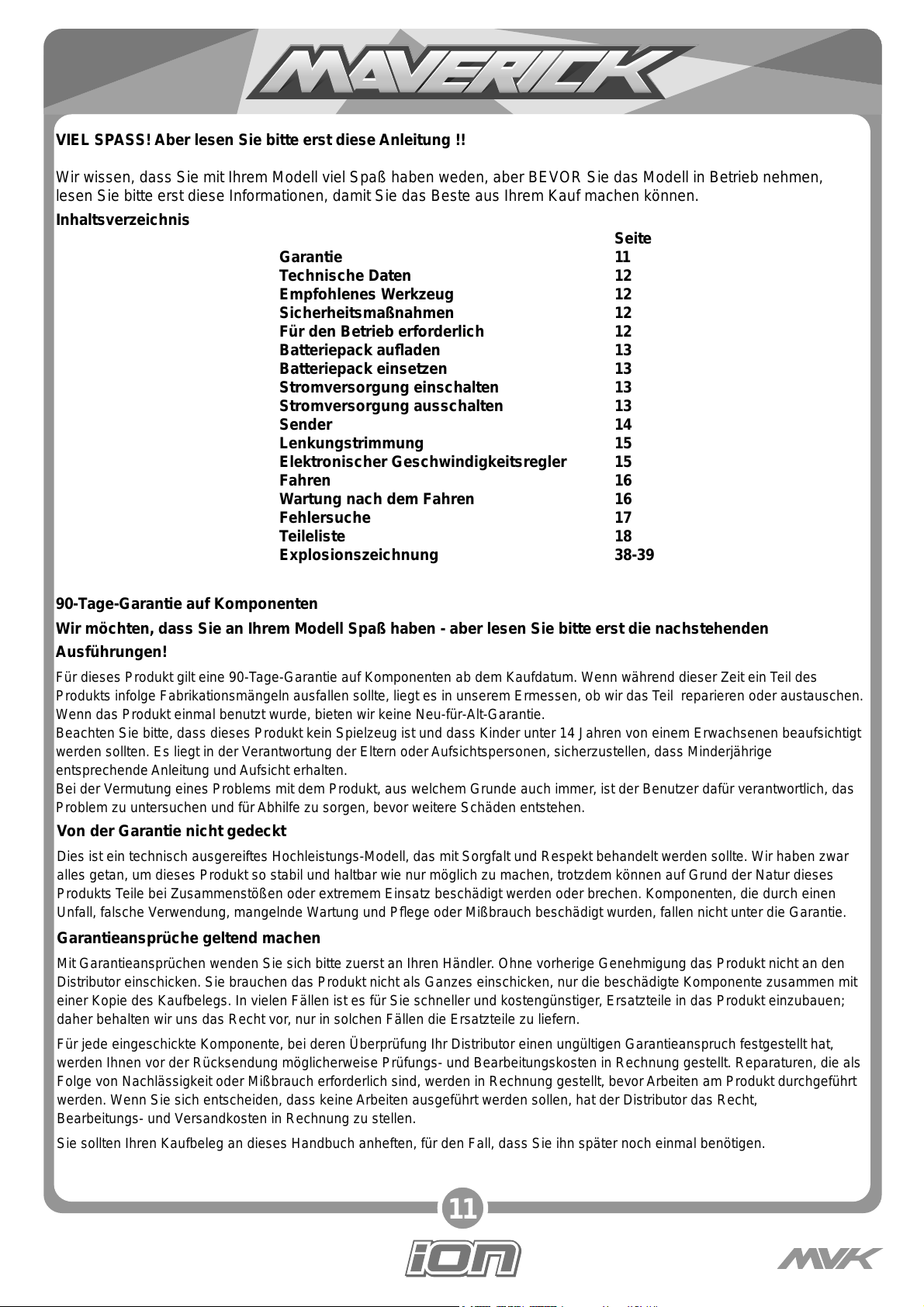

VIEL SPASS! Aber lesen Sie bitte erst diese Anleitung !!
Wir wissen, dass Sie mit Ihrem Modell viel Spaß haben weden, aber BEVOR Sie das Modell in Betrieb nehmen,
lesen Sie bitte erst diese Informationen, damit Sie das Beste aus Ihrem Kauf machen können.
Inhaltsverzeichnis
Seite
Garantie 11
Technische Daten 12
Empfohlenes Werkzeug 12
Sicherheitsmaßnahmen 12
Für den Betrieb erforderlich 12
Batteriepack aufladen 13
Batteriepack einsetzen 13
Stromversorgung einschalten 13
Stromversorgung ausschalten 13

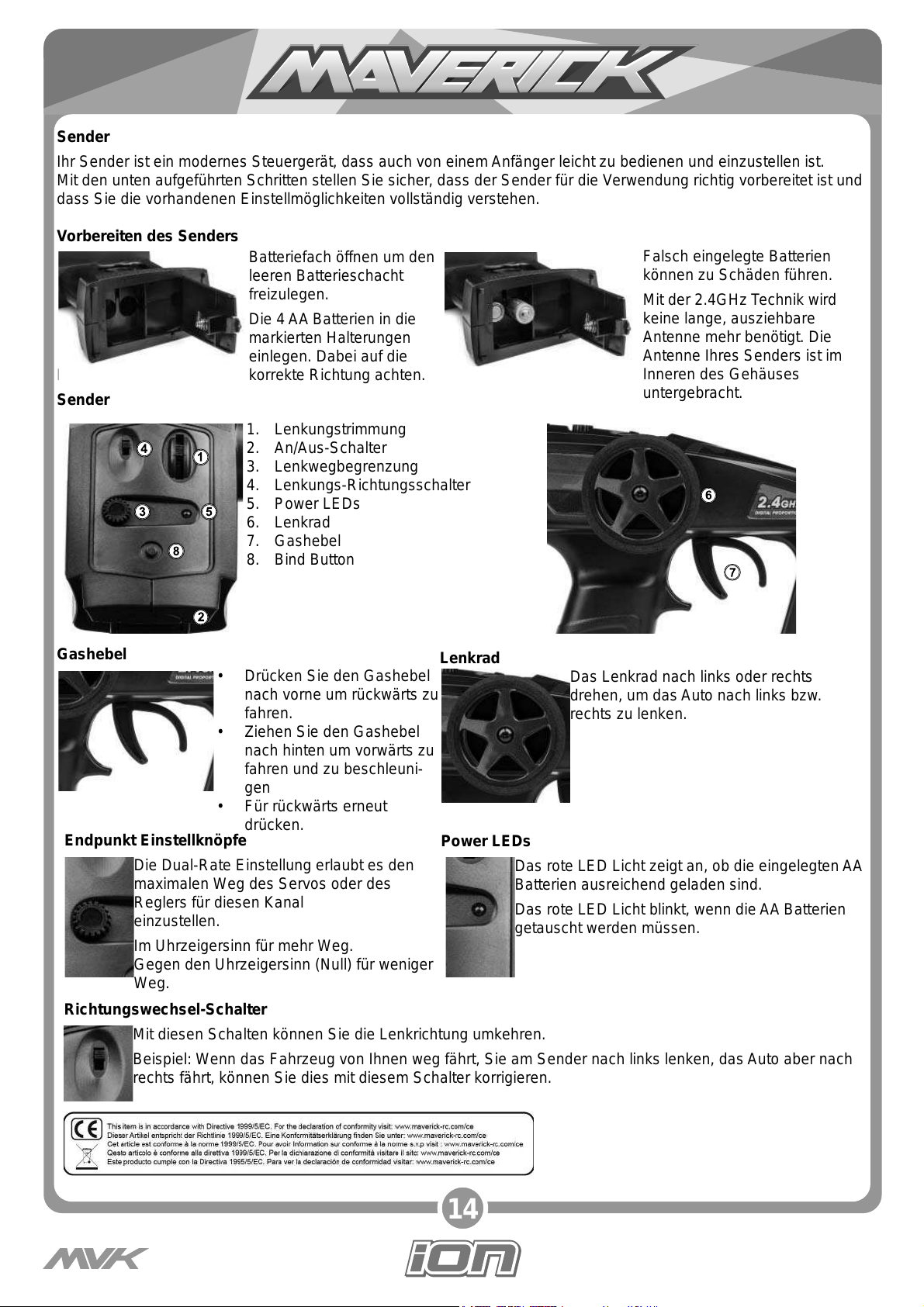

Sender 14
Lenkungstrimmung 15
Elektronischer Geschwindigkeitsregler 15

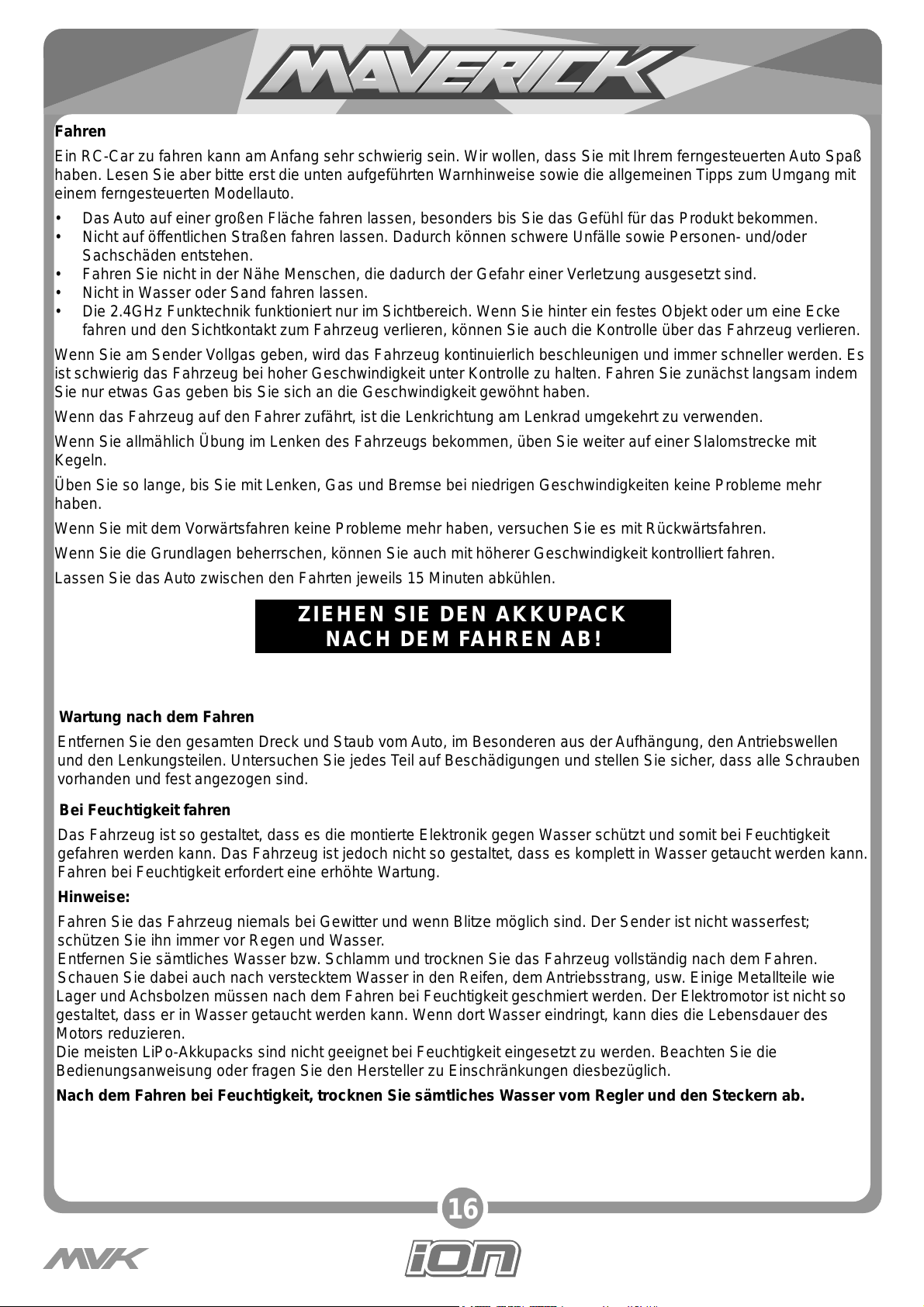

Fahren 16
Wartung nach dem Fahren 16

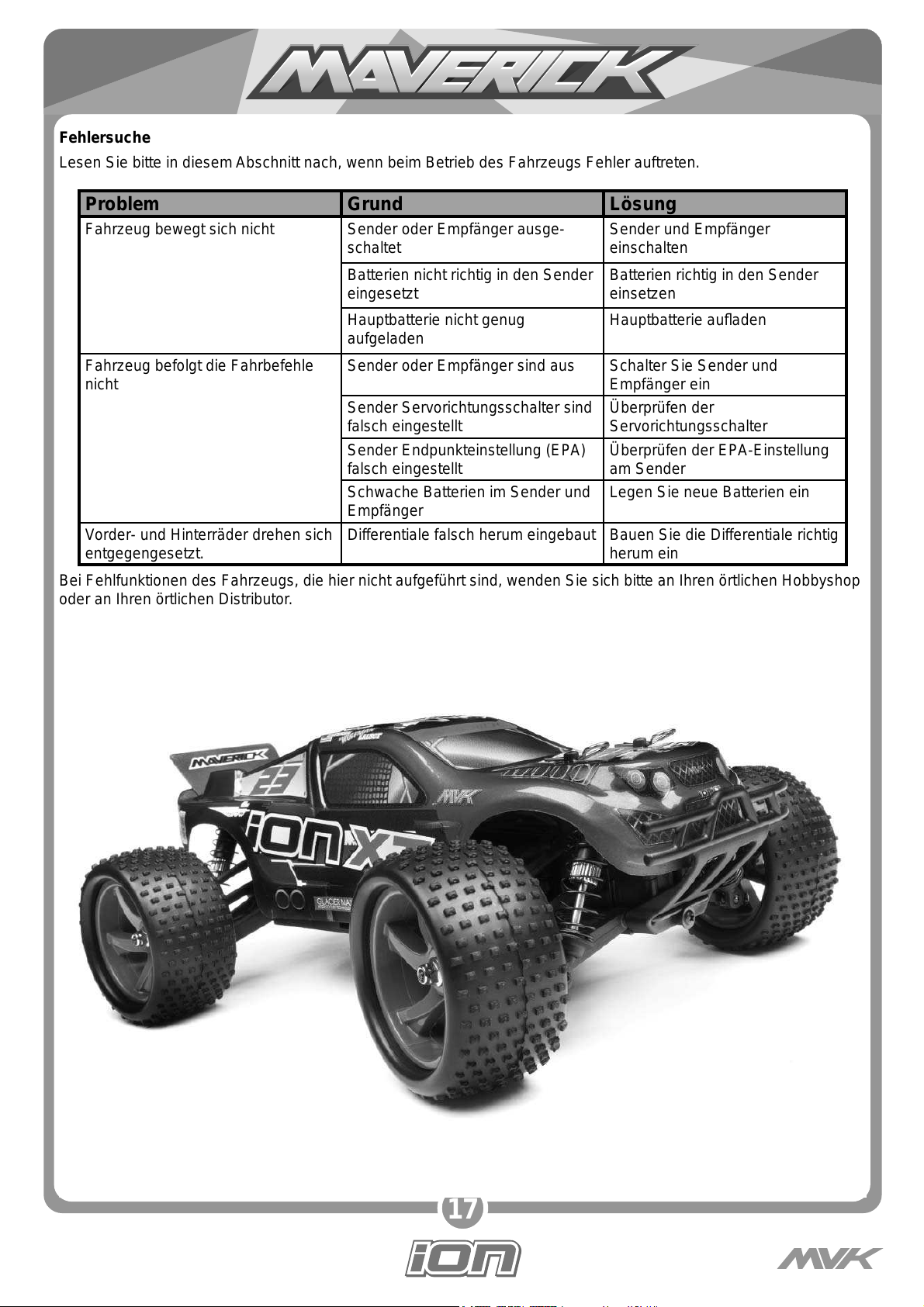

Fehlersuche 17
Teileliste 18
Explosionszeichnung 38-39
90-Tage-Garantie auf Komponenten
Wir möchten, dass Sie an Ihrem Modell Spaß haben - aber lesen Sie bitte erst die nachstehenden
Ausführungen!
Für dieses Produkt gilt eine 90-Tage-Garantie auf Komponenten ab dem Kaufdatum. Wenn während dieser Zeit ein Teil des
Produkts infolge Fabrikationsmängeln ausfallen sollte, liegt es in unserem Ermessen, ob wir das Teil reparieren oder austauschen.
Wenn das Produkt einmal benutzt wurde, bieten wir keine Neu-für-Alt-Garantie.
Beachten Sie bitte, dass dieses Produkt kein Spielzeug ist und dass Kinder unter 14 Jahren von einem Erwachsenen beaufsichtigt
werden sollten. Es liegt in der Verantwortung der Eltern oderAufsichtspersonen, sicherzustellen, dass Minderjährige
entsprechende Anleitung und Aufsicht erhalten.
Bei der Vermutung eines Problems mit dem Produkt, aus welchem Grunde auch immer, ist der Benutzer dafür verantwortlich, das
Problem zu untersuchen und für Abhilfe zu sorgen, bevor weitere Schäden entstehen.
Von der Garantie nicht gedeckt
Dies ist ein technisch ausgereiftes Hochleistungs-Modell, das mit Sorgfalt und Respekt behandelt werden sollte. Wir haben zwar
alles getan, um dieses Produkt so stabil und haltbar wie nur möglich zu machen, trotzdem können auf Grund der Natur dieses
Produkts Teile bei Zusammenstößen oder extremem Einsatz beschädigt werden oder brechen. Komponenten, die durch einen
Unfall, falsche Verwendung, mangelnde Wartung und Pflege oder Mißbrauch beschädigt wurden, fallen nicht unter die Garantie.
Garantieansprüche geltend machen
Mit Garantieansprüchen wenden Sie sich bitte zuerst an Ihren Händler. Ohne vorherige Genehmigung das Produkt nicht an den
Distributor einschicken. Sie brauchen das Produkt nicht als Ganzes einschicken, nur die beschädigte Komponente zusammen mit
einer Kopie des Kaufbelegs. In vielen Fällen ist es für Sie schneller und kostengünstiger, Ersatzteile in das Produkt einzubauen;
daher behalten wir uns das Recht vor, nur in solchen Fällen die Ersatzteile zu liefern.
Für jede eingeschickte Komponente, bei deren Überprüfung Ihr Distributor einen ungültigen Garantieanspruch festgestellt hat,
werden Ihnen vor der Rücksendung möglicherweise Prüfungs- und Bearbeitungskosten in Rechnung gestellt. Reparaturen, die als
Folge von Nachlässigkeit oder Mißbrauch erforderlich sind, werden in Rechnung gestellt, bevor Arbeiten am Produkt durchgeführt
werden. Wenn Sie sich entscheiden, dass keineArbeiten ausgeführt werden sollen, hat der Distributor das Recht,
Bearbeitungs- und Versandkosten in Rechnung zu stellen.
Sie sollten Ihren Kaufbeleg an dieses Handbuch anheften, für den Fall, dass Sie ihn später noch einmal benötigen.

12
Sicherheitsmaßnahmen
Dieses Produkt ist ein authentisches funkgesteuertes Fahrzeug (RC-Fahrzeug) und kein Spielzeug. Bevor Sie das
Modell fahren lassen, sollten Sie diese Bedienungsanleitung sorgfältig durchgelesen und vollständig verstanden
haben. Wenn Sie mit RC-Fahrzeugen nicht vertraut sind, sollten Sie sich von jemandem beraten lassen, der sich bei
funkgesteuerten Fahrzeugen auskennt.
Nie die wiederaufladbare Fahrbatterie mit falscher Polarität anschließen oder zerlegen. Wenn die Fahrbatterie falsch
angeschlossen wird, kann sehr gefährlicher starker Strom erzeugt werden.
Funkgesteuerte Modelle nie in der Nähe von Personen oder Tieren oder auf öffentlichen Straßen fahren lassen.
Dadurch können schwere Unfälle sowie Personen- und/oder Sachschäden entstehen.
Achten Sie darauf, dass der Hauptstecker des Ladegeräts immer gut zugänglich und niemals ohne Aufsicht
eingesteckt ist.
Wenn Sie aufladbareAAAkkus für den Sender verwenden, achten Sie darauf, dass Sie ein geeignetes Ladegerät für
diesen Akkutyp erwerben.
Länge 255mm 275mm 249mm 255mm 249mm 305mm
Breite 185mm 168mm 174mm 182mm 168mm 178mm
Höhe 105mm 110mm 95mm 97mm 107mm 110mm
Radstand 165mm 165mm 165mm 165mm 165mm 165mm
Antriebssystem Allrad Kardanantrieb
Übersetzungsverhältnis 8.75:1
Bodenfreiheit 22mm 22mm 22mm 22mm 25mm 22mm
Raddurchmesser 47mm 33mm 47mm 47mm 20mm 20mm
Motor Größe MM-28 370er Größe
Servo Maverick MS-28
2 in 1 ESC/RX MSRS-248 2in1 Vorw./Rückw ESC/RX
Batterie ELEMENTS 1200mAh Ni-Mh
5.5
mm
7
mm
Empfohlenes Werkzeug
Diese Werkzeuge werden nicht mit dem Produkt mitgeliefert, sind aber fürArbeiten an und mit diesem Fahrzeug
empfohlen.
1. 5
mm
2.0
mm
2.5
mm
3.0
mm
Für den Betrieb erforderlich
4 * AA Batterien für den Sender
ZIEHEN SIE DEN AKKUPACK
NACH DEM FAHREN AB!
Schere, Mini-Schraubenzieher, Inbusschlüssel 1,5mm, 2,0mm, Kreuzschlüssel (klein), Seitenscheider, Büroklammer,
Fett, Bürste, Sekundenkleber, Sprühfett, Reinigungsspray.

13
Laden des Akkupacks
Verwenden Sie für den enthaltenen Akkupack immer das enthaltene Ladegerät. Die Ladedauer für einen leeren
Akkupack beträgt ungefähr 3 Stunden. Laden Sie den Akku nicht länger als 4 Stunden um Überhitzung und
Beschädigung des Akkus zu vermeiden. Ziehen Sie das Ladegerät immer aus der Streckdose, wenn Sie es nicht
verwenden.
Warnhinweise
• Dieses Ladegerät kann nur für den enthaltenen Akkupack verwendet werden.
• Laden Sie den Akkupack nicht länger als 4 Stunden. Durch Überladung entsteht sehr viel Wärme und der
Akkupack wird beschädigt.
• Verwenden Sie das Ladegerät nur unter Aufsicht Erwachsener und lassen Sie es niemals
unbeaufsichtigt. Verwenden Sie es niemals in der Nähe von Wasser oder wenn es feucht ist.
• Verwenden Sie das Ladegerät nicht wenn das Kabel ausgefranst oder beschädigt ist. Sonst kann ein
Kurzschluss zu einem Feuer führen.
• Wenn Sie sich beim Ladezustand desAkkupacks unsicher sind, fahren Sie ihn im
Auto bis dieses langsam wird, lassen Sie ihn abkühlen und laden Sie ihn dann.
1. Wählen Sie den passenden Stecker und stecken Sie das Kabel in das Ladegerät.
Verwenden Sie immer den für Ihr Land passenden Stecker.
2. Verbinden Sie das Ladegerät mit dem Stecker am enthaltenen Akku. Der Stecker
ist verpolungssicher und hat einen Clip um eine gute Verbindung sicher zu stellen.
Stecken Sie den Stecker niemals mit Gewalt zusammen und achten Sie immer auf
die korrekte Polarität.
3. Das Ladegerät beginnt automatisch damit den Akkupack zu laden. Lassen Sie
den Akkupack niemals länger als 3 Stunden mit dem Ladegerät verbunden und befolgen Sie die
obenstehenden Warnhinweise.
ZIEHEN SIE DEN AKKUPACK
NACH DEM FAHREN AB!
Batteriepack einsetzen
Sie müssen den
Fahrakku in den
offenen Batterieschacht
einsetzen. Montieren
Sie die Strebe über dem
Akku und sichern Sie sie
mit den zwei Klammern.
Wenn derAkku befestigt und
gesichert ist, verbinden Sie den
Stecker mit dem Anschluss am
Geschwindigkeitsregler. Achten
Sie dabei auf die richtige
Polarität: rot an rot, schwarz an
schwarz.
Stromversorgung einschalten
Zuerst den Sender, dann den Empfänger einschalten.
Bei eingeschaltetem Sender leuchtet die LED-Batterieanzeige.
Den Empfänger einschalten. Die automatische Einstellung des Geschwindigkeitsreglers ist nach kurzer Zeit
abgeschlossen. Bei Problemen mit dem automatischen Setup schauen Sie bitte im Abschnitt zum
Geschwindigkeitsregler nach.
Stromversorgung ausschalten
Zuerst den Empfänger, dann den Sender ausschalten.
Wenn Sie den Sender ausschalten, bevor das funkgesteuerteAuto ausgeschaltet ist, verlieren Sie die Kontrolle über
das funkgesteuerte Auto.
• Stellen Sie den Empfängerschalter auf Aus (Off).
• Schalten Sie den Sender aus.
• Ziehen Sie den Batteriestecker vom Stecker des Geschwindigkeitsreglers ab.
Rund Eckig

14
Sender
Ihr Sender ist ein modernes Steuergerät, dass auch von einem Anfänger leicht zu bedienen und einzustellen ist.
Mit den unten aufgeführten Schritten stellen Sie sicher, dass der Sender für die Verwendung richtig vorbereitet ist und
dass Sie die vorhandenen Einstellmöglichkeiten vollständig verstehen.
Vorbereiten des Senders
Funktionsschalter am
Sender
Gashebel
Batteriefach öffnen um den
leeren Batterieschacht
freizulegen.
Die 4 AA Batterien in die
markierten Halterungen
einlegen. Dabei auf die
korrekte Richtung achten.
Falsch eingelegte Batterien
können zu Schäden führen.
Mit der 2.4GHz Technik wird
keine lange, ausziehbare
Antenne mehr benötigt. Die
Antenne Ihres Senders ist im
Inneren des Gehäuses
untergebracht.
1. Lenkungstrimmung
2. An/Aus-Schalter
3. Lenkwegbegrenzung
4. Lenkungs-Richtungsschalter
5. Power LEDs
6. Lenkrad
7. Gashebel
8. Bind Button
• Drücken Sie den Gashebel
nach vorne um rückwärts zu
fahren.
• Ziehen Sie den Gashebel
nach hinten um vorwärts zu
fahren und zu beschleuni-
gen
• Für rückwärts erneut
drücken.
Lenkrad
Das Lenkrad nach links oder rechts
drehen, um das Auto nach links bzw.
rechts zu lenken.
Richtungswechsel-Schalter
Mit diesen Schalten können Sie die Lenkrichtung umkehren.
Beispiel: Wenn das Fahrzeug von Ihnen weg fährt, Sie am Sender nach links lenken, dasAuto aber nach
rechts fährt, können Sie dies mit diesem Schalter korrigieren.
Endpunkt Einstellknöpfe
Die Dual-Rate Einstellung erlaubt es den
maximalen Weg des Servos oder des
Reglers für diesen Kanal
einzustellen.
Im Uhrzeigersinn für mehr Weg.
Gegen den Uhrzeigersinn (Null) für weniger
Weg.
Power LEDs
Das rote LED Licht zeigt an, ob die eingelegten AA
Batterien ausreichend geladen sind.
Das rote LED Licht blinkt, wenn die AA Batterien
getauscht werden müssen.

15
Lenkungstrimmung
Wenn bei eingeschaltetem Sender die Vorderräder nicht genau geradeaus weisen, korrigieren Sie dies mit der
Lenkungstrimmung.
Verbinden des Senders mit dem Empfänger
Wenn Sie einen neuen Empfänger verwenden oder aus irgendeinem Grund das Signal verlieren, müssen Sie den
Sender und Empfänger neu verbinden.
Halten Sie den “Bind” Knopf am Sender gedrückt und schalten Sie diesen ein. Die LED sollte beginnen zu blinken.
Sobald sie blinkt, befindet sich der Sender für 20 Sekunden im Bind-Modus.
Schalten Sie den Empfänger/Regler ein. Sobald die LED durchgängig leuchtet, ist der Binding-Vorgang
abgeschlossen.
Elektronischer Geschwindigkeitsregler
Technische Informationen
20 AAntrieb FETs & 10 A Rückwärts FETs
Gehäuseabmessungen: 35.1mm*25.3mm*14mm
Silikonkabel 22AWG
Gewicht 7.4g mit Steckern und Schalter
BEC Spannung 6,0 V
Merkmale
6,0Volt — 8,4Volt Speisespannung
Wasserdicht
Hochfrequenz-Antriebssystem
Vorwärts, Rückwärts & Bremse Linear Betrieb
Automatischer Einstellvorgang
Überstromschutz
Überhitzungsschutz
Unterspannungsschutz
LED
13 Turns Motorlimit (370er)
Einstellvorgang des Geschwindigkeitsreglers
1. Stellen Sie den Schalter auf Off-Position und schließen Sie einen geladenenAkkupack an.
2. Schalten Sie den Sender ein.
3. Schalten Sie den Fahrtenregler ein.
4. Um anzuzeigen, dass der Regler korrekt arbeitet, wird seine LED 3 Mal blinken und dann durchgängig leuchten.
5. Ihr Regler ist nun vollständig eingestellt und fahrbereit.
Lenkungstrimmung
Wenn Sie ein neues Servo einbauen oder aus einem anderen Grund das Servohorn
demontieren, achten Sie vor dem Einbau immer darauf das Servo zu zentrieren. Schalten
Sie dazu das Auto bei demontiertem Servohorn ein. Montieren Sie das Servohorn und
das Lenkgestänge so, dass sie möglichst rechtwinklig stehen. Stellen Sie vorher sicher,
dass sich die Trimmung am Sender in der Mittelstellung befindet.
Schieben Sie die Trimmung nach vorne um sie nach rechts zu verstellen und nach hinten
um sie nach links zu verstellen.
Wenn die Räder nach links
zeigen, Trimmung nach vorne
schieben.
Wenn Sie geradeaus zeigen, ist keine
Nachstellung notwendig. Wenn die Räder nach rechts zeigen,
Trimmung nach hinten schieben.

16
Fahren
Ein RC-Car zu fahren kann am Anfang sehr schwierig sein. Wir wollen, dass Sie mit Ihrem ferngesteuerten Auto Spaß
haben. Lesen Sie aber bitte erst die unten aufgeführten Warnhinweise sowie die allgemeinen Tipps zum Umgang mit
einem ferngesteuerten Modellauto.
• Das Auto auf einer großen Fläche fahren lassen, besonders bis Sie das Gefühl für das Produkt bekommen.
• Nicht auf öffentlichen Straßen fahren lassen. Dadurch können schwere Unfälle sowie Personen- und/oder
Sachschäden entstehen.
• Fahren Sie nicht in der Nähe Menschen, die dadurch der Gefahr einer Verletzung ausgesetzt sind.
• Nicht in Wasser oder Sand fahren lassen.
• Die 2.4GHz Funktechnik funktioniert nur im Sichtbereich. Wenn Sie hinter ein festes Objekt oder um eine Ecke
fahren und den Sichtkontakt zum Fahrzeug verlieren, können Sie auch die Kontrolle über das Fahrzeug verlieren.
Wenn Sie am Sender Vollgas geben, wird das Fahrzeug kontinuierlich beschleunigen und immer schneller werden. Es
ist schwierig das Fahrzeug bei hoher Geschwindigkeit unter Kontrolle zu halten. Fahren Sie zunächst langsam indem
Sie nur etwas Gas geben bis Sie sich an die Geschwindigkeit gewöhnt haben.
Wenn das Fahrzeug auf den Fahrer zufährt, ist die Lenkrichtung am Lenkrad umgekehrt zu verwenden.
Wenn Sie allmählich Übung im Lenken des Fahrzeugs bekommen, üben Sie weiter auf einer Slalomstrecke mit
Kegeln.
Üben Sie so lange, bis Sie mit Lenken, Gas und Bremse bei niedrigen Geschwindigkeiten keine Probleme mehr
haben.
Wenn Sie mit dem Vorwärtsfahren keine Probleme mehr haben, versuchen Sie es mit Rückwärtsfahren.
Wenn Sie die Grundlagen beherrschen, können Sie auch mit höherer Geschwindigkeit kontrolliert fahren.
Lassen Sie das Auto zwischen den Fahrten jeweils 15 Minuten abkühlen.
ZIEHEN SIE DEN AKKUPACK
NACH DEM FAHREN AB!
Wartung nach dem Fahren
Entfernen Sie den gesamten Dreck und Staub vom Auto, im Besonderen aus der Aufhängung, den Antriebswellen
und den Lenkungsteilen. Untersuchen Sie jedes Teil auf Beschädigungen und stellen Sie sicher, dass alle Schrauben
vorhanden und fest angezogen sind.
Bei Feuchtigkeit fahren
Das Fahrzeug ist so gestaltet, dass es die montierte Elektronik gegen Wasser schützt und somit bei Feuchtigkeit
gefahren werden kann. Das Fahrzeug ist jedoch nicht so gestaltet, dass es komplett in Wasser getaucht werden kann.
Fahren bei Feuchtigkeit erfordert eine erhöhte Wartung.
Hinweise:
Fahren Sie das Fahrzeug niemals bei Gewitter und wenn Blitze möglich sind. Der Sender ist nicht wasserfest;
schützen Sie ihn immer vor Regen und Wasser.
Entfernen Sie sämtliches Wasser bzw. Schlamm und trocknen Sie das Fahrzeug vollständig nach dem Fahren.
Schauen Sie dabei auch nach verstecktem Wasser in den Reifen, dem Antriebsstrang, usw. Einige Metallteile wie
Lager und Achsbolzen müssen nach dem Fahren bei Feuchtigkeit geschmiert werden. Der Elektromotor ist nicht so
gestaltet, dass er in Wasser getaucht werden kann. Wenn dort Wasser eindringt, kann dies die Lebensdauer des
Motors reduzieren.
Die meisten LiPo-Akkupacks sind nicht geeignet bei Feuchtigkeit eingesetzt zu werden. Beachten Sie die
Bedienungsanweisung oder fragen Sie den Hersteller zu Einschränkungen diesbezüglich.
Nach dem Fahren bei Feuchtigkeit, trocknen Sie sämtliches Wasser vom Regler und den Steckern ab.

17
Problem Grund Lösung
Fahrzeug bewegt sich nicht Sender oder Empfänger ausge-
schaltet Sender und Empfänger einschalten
Batterien nicht richtig in den Sender
eingesetzt Batterien richtig in den Sender einsetzen
Hauptbatterie nicht genug
aufgeladen Hauptbatterie aufladen
Fahrzeug befolgt die Fahrbefehle
nicht Sender oder Empfänger sind aus Schalter Sie Sender und Empfänger ein
Sender Servorichtungsschalter sind
falsch eingestellt Überprüfen der Servorichtungsschalter
Sender Endpunkteinstellung (EPA)
falsch eingestellt Überprüfen der EPA-Einstellung am Sender
Schwache Batterien im Sender und
Empfänger Legen Sie neue Batterien ein
Vorder- und Hinterräder drehen sich
entgegengesetzt. Differentiale falsch herum eingebaut Bauen Sie die Differentiale richtig herum ein
Fehlersuche
Lesen Sie bitte in diesem Abschnitt nach, wenn beim Betrieb des Fahrzeugs Fehler auftreten.
Bei Fehlfunktionen des Fahrzeugs, die hier nicht aufgeführt sind, wenden Sie sich bitte an Ihren örtlichen Hobbyshop
oder an Ihren örtlichen Distributor.

18
Teile-
nummer Beschreibung Teile- nummer Beschreibung
MV22029 Karosserieklammern (8 St) Strada, Evo MV28049 Karosseriehalter (2St/Ion XB)
MV22714 Ladegerät 7.2V NiMh Akkus
AC110/220V Multi-Stecker MV28051 Heckflügel (Kunststoff/Ion XB, DT)
MV25032 E-Clip M2.5 (8 St) MV28052 Buggy Felgen und Reifen (1/18 /Ion XB)
MV25034 M2.5 Nylon Mutter (8 St) MV28055 Monster Truck Felgen und Reifen (1/18 /Ion MT)
MV25037 Rundkopfschraube M3 x 8mm (8 St) MV28057 MBP - 28 NiMhAkku (7.2V/800mAh)
MV28001 Chassis (Kunststoff/Ion) MV28058 MM - 28 Motor (370er Größe)
MV28002 Stoßdämpfer (komplett/2St/Ion) MV28059 Akku-Adapter (Tamiya auf Mini-Tamiya)
MV28003 Lenkhebel (2St/Ion) MV28060 Servohorn und Schraube (Ion)
MV28004 Radträger hinten (2St/Ion) MV28061 MS - 28 Servo
MV28005 Lenkhebelträger vorne (2St/Ion) MV28062 MTX - 248 2.4GHz 2 Kanal Sender
MV28006 Querlenker vorne/hinten (2St/Ion) MV28063 Motor Kühlkörper (ALLE iON)
MV28007 Radachse (2St/Ion) MV28064 Scheiben 2.6x6x0.5mm (ALLE iON)
MV28008 Knochen (2St/Ion) MV28065 Blau lackierte Truggy Karosserie mit Aufklebern (iON XT)
MV28009 Lenkstange (Mitte/Ion) MV28066 Blau lackierte Buggy Karosserie mit Aufklebern (iON XB)
MV28010 Motorhalter und Getriebeabdeckung (Ion) MV28067 Blau lackierte Short Course Truck Karosserie mit Aufklebern (iON
SC)
MV28011 Oberdeck und Dämpferbrücke
(iON XT/XB/MT/SC/RX) MV28068 Blau lackierte Monster Truck Karosserie mit Aufklebern (iON MT)
MV28012 Differentialgehäuse (Ion) MV28069 Blau lackierte Wüsten-Truck Karosserie mit Aufklebern (iON DT)
MV28013 Hauptzahnrad 45Z (Ion) MV28070 Blau lackierte Rallye-Auto Karosserie mit Aufklebern (iON RX)
MV28014 Ritzel 13Z (Kunststoff/2St/Ion) MV28071 Unlackierte Truggy Karosserie mit Aufklebern (iON XT)
MV28015 Tellerrad und Kegelrad (Ion) MV28072 Unlackierte Buggy Karosserie mit Aufklebern (iON XB)
MV28016 Differentail vorne/hinten (komplett/Ion) MV28073 Unlackierte Short Course Truck Karosserie mit Aufklebern (iON SC)
MV28017 Lenkgestänge Set (Ion) MV28074 Unlackierte Monster Truck Karosserie mit Aufklebern Clear (iON MT)
MV28018 Diff-Abtriebe (Kunststoff/2St/Ion) MV28075 Unlackierte Wüsten-Truck Karosserie mitAufklebern (iON DT)
MV28019 Servo Saver Set (Ion) MV28076 Unlackierte Rallye-Auto Karosserie mit Aufklebern (iON RX)
MV28021 Mittelantrebs-Welle (Ion) MV28077 Fahrerkopf und Überrollkäfig-Details (iON DT)
MV28022 Rammer vorne/hinten (2St/Ion) MV28078 Fahrer-Plattform (iON DT)
MV28023 Kugelkopf 2.5x4.5mm (6St) MV28079 Felgen und Reifen (iON DT/SC)
MV28024 Pin 2x22mm (6St) MV28080 Überrollkäfig (iON DT)
MV28025 Pin 1.5x16mm (6St) MV28081 Kunststoff-Oberdeck & Dämpferbrücken 1St (iON DT)
MV28026 Unterer Schwingenstift vorne/hinten (2St/Ion) MV28082 Karosseriehalter Set (iON RX)
MV28028 Kugellager 8x12x3.5mm (6St) MV28083 Felgen und Reifen (iON RX)
MV28029 Kugellager 4x8x3mm (6St) MV28099 Akkudeckel 1St (ALLE iON)
MV28030 Kugellager 10x6x3mm (8St) MV28100 Vordere Karosseriehalter 2St (iON SC)
MV28031 Differential Zahnrad Set (Ion) MV28101 MSRS - 248 2 in 1 Empfänger/Regler 2.4GHz
MV28032 Flachkopfschraube M2.5x20mm /6St)
MV28033 Flachkopfschraube M2.5x14mm /6St)
MV28034 Flachkopfschraube M2.5x10mm /6St)
MV28035 Flachkopfschraube M2.5x8mm /6St)
MV28036 Flachkopfschraube M2.5x6mm /6St)
MV28037 Senkkopfschraube M3x6mm (6St)
MV28038 Inbusschraube M2x6mm (6St)
MV28039 Senkkopfschraube M2x8mm (6St)
MV28040 Madenschraube M3x3mm (6St)
MV28041 Stoppmutter mit Flansch M3 (6St)
MV28042 Kurzes Antennenrohr schwarz (3St)
MV28047 Truggy Felgen und Reifen (1/18 /Ion XT)
MV28048 Großer Rammer (Ion MT)
Teileliste (Für Explosionsdiagramm sehen Sie Seiten 38-43)

19
Teile-
nummer Beschreibung Teile- nummer Beschreibung
MV28043 Ritzel 14Z (Metall/2St/Ion) MV28091 Aluminium Knochen 2St (ALLE iON)
MV28044 Ritzel 13Z (Metall/2St/Ion) MV28092 Aluminium Mittelwelle 2St (ALLE iON)
MV28085 Aluminium Differentialgehäuse 1St
(ALLE iON) MV28093 Aluminium Motorhalter (ALLE iON)
MV28086 Aluminium Dämpfer Set 2St (ALLE iON) MV28094 Aluminium Servo Saver Set (ALLE iON)
MV28087 Aluminium Lenkhebel 2St (ALLE iON) MV28095 Aluminium Servohalter 2St (ALLE iON)
MV28088 Aluminium Radträger hinten 2St (ALLE iON) MV28096 Aluminium Differentialabtriebe 2St (ALLE iON)
MV28089 Aluminium Lenkhebelträger vorne L/R
(ALLE iON) MV28097 Aluminium Ackermann-Lenkung-Verbindung 1St (ALLE iON)
MV28090 Aluminium Hauptrammer V & H 2St (ALLE
iON) MV28098 Aluminium Differential-Ritzel 2St (ALLE iON)
Liste der Tuningteile

20
AMUSEZ-VOUS ! Mais lisez ceci d’abord !!
Nous savons que vous allez bien vous amuser avec votre modèle, mais pour obtenir le meilleur de votre achat,
veuillez lire cette information AVANT de le mettre en marche.
Sommaire
Page
Garantie 20
Spécification 21
Outils recommandés 21
Précautions de sécurité 21
Éléments nécessaires au bon fonctionnement 21
Charge de la batterie 22
Installation du bloc -piles 22
Mise en marche 22
Arrêt 22
Émetteur 23
Configuration du compensateur 24
Régulateur de vitesse électronique 24
Conduite 25
Entretien après la conduite 25
Dépistage des pannes 26
Liste des pièces 27
Vue éclatée 38-39
Garantie du composant de 90 jours
Nous souhaitons que vous profitiez de votre achat, mais lisez ceci d’abord !
Ce produit est couvert par une garantie composant de 90 jours à partir de la date d’achat. Si, pendant cette période,
l’une des pièces du produit a un défaut de fabrication, nous la réparerons ou la remplacerons à notre choix.
Nous ne donnerons pas de nouvelle garantie pour une ancienne, une fois que le produit a été utilisé.
Veuillez remarquer que ce produit n’est pas un jouet, et qu’il est recommandé d’avoir aux moins de 14 ans et être
sous la surveillance d’un adulte. Il est de la responsabilité des parents ou tuteur de garantir que les mineurs ont l’aide
et la supervision nécessaires. Si vous pensez qu’il existe, pour toute raison, un problème avec le produit, il est de la
responsabilité de l’utilisateur de rechercher et de suivre les instructions afin de corriger le problème avant de causer
de plus grands dommages.
Non couvert par la garantie
Ceci est un modèle sophistiqué et de haute performance qui devra être traité avec soin et respect. Tous les
efforts ont été faits pour rendre ce produit aussi fort et durable que possible, toutefois, il est possible de casser ou
d’endommager des pièces après un choc ou un usage extrême. Les composants endommagés suite à une collision,
un usage incorrect, un manque d’entretien ou des mauvais traitements ne sont pas couverts par la garantie.
Comment revendiquer votre garantie
Pour les droits de garantie, veuillez prendre d’abord contact avec votre fournisseur. Ne renvoyez pas le produit à votre
distributeur sans leur accord préalable. Vous n’avez pas à renvoyer le produit en entier, mais seulement le
composant endommagé avec une copie de votre bon d’achat. Dans beaucoup de cas, il est plus rapide et rentable
pour l’usager de monter le(s) pièce(s) de rechange sur le produit et dans ce cas, nous nous réservons le droit de ne
fournir des pièces que dans ce cas.
Tout composant retourné et inspecté par notre distributeur ne possédant pas une garantie valable, peut être sujet à
des frais d’inspection et de manipulation avant sa réexpédition. Toutes les réparations nécessaires suite à une
négligence ou mauvaise utilisation seront facturées avant le début de tout travail sur le produit. Si vous décidez de ne
réaliser aucun travail, le distributeur se réserve le droit de facturer des frais de manipulation et d’expédition.
Veuillez joindre votre preuve d’achat à ce manuel car vous pourrez en avoir besoin à l’avenir.
