MaxVac Dustblocker 650 User manual

DUSTBLOCKER
650
INSTRUCTIONINSTRUCTION
MANUALMANUAL
GEBRAUCHS-UNDGEBRAUCHS-UND
WARTUNGSANLEITUNGENWARTUNGSANLEITUNGEN
INSTRUCTIEHANDLEIDINGINSTRUCTIEHANDLEIDING
ISTRUZIONI PER L’USOISTRUZIONI PER L’USO
E LA MANUTENZIONEE LA MANUTENZIONE
INSTRUCTIONS D’UTILISATIONINSTRUCTIONS D’UTILISATION
ET D’ENTRETIENET D’ENTRETIEN
INSTRUCCIONES DE USOINSTRUCCIONES DE USO
Y MANTENIMIENTOY MANTENIMIENTO

NOTES

MAX-VAC.COMDB 650 3
Dustblocker
650
ENGLISH
DEUTSCH
NEDERLANDS
FRANCAIS
ITALIANO
ESPANOL
4
12
20
28
36
44

MAX-VAC.COMDB 650
4
ENGLISH
INSTRUCTION
MANUAL
CAUTION
OPERATION
FILTER SYSTEMS
ACCESSORIES
TROUBLESHOOTING
WARRANTY
EU DECLARATION OF CONFORMITY
6
7
8
9
10
11
11

ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
MAX-VAC.COMDB 650 5
Dear customer,
Thank you for choosing a Dustblocker made by MAXVAC.
The Dustblocker 650 from MAXVAC has been manufactured with the greatest
care, and we hope that you will be happy with the Dustblocker 650 you have
just purchased. However, if the Dustblocker 650 does not fully comply with your
expectations, please contact your supplier.
The MAXVAC brand was born in Switzerland to provide maximum performance
equipment to deal dust management and environmental cleaning solutions.
The MAXVAC team is passionate about providing the most environmentally
and ecologically acceptable cleaning solutions to promote clean and healthy
environments in the home town and workplace.
The Dustblocker 650 was specically designed for the industry.
We are committed to continuous effective improvement in the battle against ne
dust.
For more information on our range, please go to www.max-vac.com

MAX-VAC.COMDB 650
6
CAUTION
GENERAL
Dustblockers can only be used for ltering dry, non-explosive dust.
Dustblockers cannot be used in moist rooms or rooms where an explosion
hazard may exist.
MAXVAC cannot be held liable if the Dustblocker is used for other applications or
if the Dustblocker is not used in accordance with this manual.
Damaged cables that have been bent or torn, can be dangerous during use
of the device and must be replaced immediately in order to prevent personal
injuries.
In order to prevent personal injuries and property damages you must place the
device on a sturdy foundation, so that the Dustblocker 650 cannot fall over.
Make sure your ngers do not get stuck when opening and closing the machine.
In order to prevent a risk of explosion, you should not place the device in a room
that may contain explosive gasses.
These instructions are intended for the MAXVAC Dustblocker 650.
When removing the packaging, please check whether the Dustblocker 650 has
been damaged during transport.

ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
MAX-VAC.COMDB 650 7
OPERATION
Switch the unit to the off position (0) before removing the plug from the socket.
If the switch is on sparks may be generated between the socket and the plug of
the device.
Prior to performing maintenance, rst remove the plug from the socket in order
to prevent electrical shock.
When replacing the pre lters or hepalter it is possible that dust is dispersed
that can be dangerous for people’s health. Therefore, users should wear safety
glasses, safety gloves and a respiration mask that comply with protection class
FFP3.
Do not drill through or break open the HEPA lter.
The operating panel is at the side of
the Dustblocker and is identical for all
models.
From left to right:
Red switch (position I-O)
Red led (gives a signal if the lter has
to be replaced)
Variable speed control
Connection for outlet duct (optional)
Connect the plug to the socket on
the back of the machine to start
the device.
(1)
(2)
(3)
(4)
(5)
5
1 2 3
4

MAX-VAC.COMDB 650
8
FILTERS AND FILTER
OPERATION
The Dustblocker 650 separates the dust in three phases:
During the rst phase, the G3 front lter is used. The lter collects the larger dust
particles and protects the G4 Pre and HEPA Filter.
The second phase is a G4 Pre Filter which collects the ner particles and protects
the HEPA Filter.
During the third phase, the HEPA Filter is used. This lter will collect the dust that is
dangerous for people’s health and that is not visible to the naked eye.
The G3 front lter which sits behind the metal mesh needs to be replaced on a
regular basis according to the contamination of the air in the environment. This will
lengthen the life of the G4 Pre Filter and HEPA lter.
At the front of your Dustblocker you will see a G4 Pre Filter. If the machine is
used daily we recommend changing it twice a year. Of course this depends on the
contaimination of the air in the environment. If you regularly replace your G4 Pre
Filter you will lengthen the life of the hepalter.

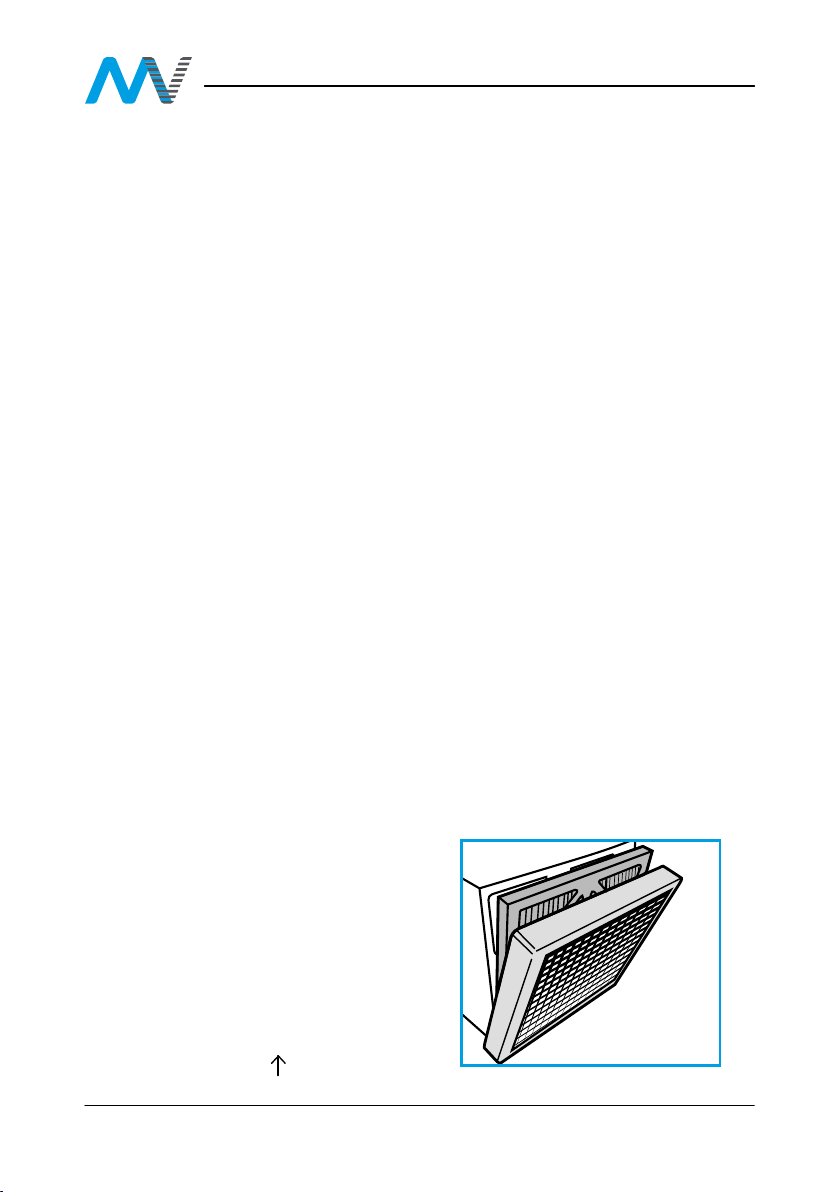

It is simple to change the lter by
removing the two lock pins at the sides
and pull the lter out. At the top of
the G4 Pre Filter you will nd a label
with the item number (Compare this
number with the number on the old
lter). Make sure that you place the
lter as indicated on the label :
Airow

ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
MAX-VAC.COMDB 650 9
Compare the information such as Model, Size and Efciency to see if it matches
the data on the new lter.
Make sure you insert the lter as indicated on the label; with the arrow pointing
towards the centre of the Dustblocker (away from you): Airow
The DB650 is provided with a lter indicator connected to a warning led that
measures the pressure drop in the lter. In case of a pressure drop that is too high,
the red led will light up and the hepalter must be replaced. If the Dustblocker is
used while the warning led lights up, this could affect the operation of the device.
REPLACEMENT FILTERS
If the HEPA Filter is exposed to water, this may shorten or end
the lter’s life span.
Pre-lters and HEPA Filters cannot be cleaned and must be
replaced if they are saturated.
G3 Front Filter
G4 Pre-filter
H13 HEPA Filter
H14 HEPA Filter
MV-DBF-1010
MV-DBF-1011
MV-DBF-1012
MV-DBF-1013
1 x per week or when necessary
1 x per 3 months or when necessary.
1 x per year or when necessary.
1 x per year or when necessary.
DB 650 Item Nº Replacement

MAX-VAC.COMDB 650
10
TROUBLESHOOTING
Problems Causes Solutions
The blower does not
function.
The blower stops
immediately.
Red signal LED lights
The device blows out
dust
Abnormal noise
No power
Defective power cord.
Defective switches
Problem with power
supply
Filter blocked
Filter defect or
loose
Check that the power
socket is working
Replace Cable
Contact your technical
service centre
Check whether cable
is installed properly.
Check if there is
voltage at the socket.
Replace the lter
Adjust or replace lter
Have the device
checked

ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
MAX-VAC.COMDB 650 11
WARRANTY
EU - DECLARATION OF CONFORMITY
MAXVAC devices and accessories are supplied with a 24 month warranty on
material and manufacturing defects. Keep (the copy of) your receipt in order to be
able to submit the correct purchase date, if necessary.
Never try to repair the Dustblocker yourself without prior approval from the
manufacturer.
The warranty does not include defects that result from normal wear, negligence,
incorrect use, repairs without permission and defects caused by connecting the
Dustblocker to the wrong mains voltage.
Complies with machinery directive 89/392 plus annexes.
Dust collectors of the Dustblocker type.
Models: Dustblocker 650.
MAXVAC hereby declares that the above-mentioned products have been
manufactured fully in compliance with the following EU legislation:
Machinery directive:
2006/95/EC (LVD) and 2004/108/EC (EMC)
EMC directive:
EN 55014-1: 2006 + A1:2013
Low Voltage directive:
EN 60335-2-65:2003 + A1:2008
Manufacturer: MAXVAC, Zürich, Schweiz.
Date: 2nd September 2021.

MAX-VAC.COMDB 650
12
DEUTSCH
ANWEISUNG
HANDBUCH
VORSICHT
BETRIEB
FILTERSYSTEME
ZUBEHÖR
FEHLERBEHEBUNG
GARANTIE
EU-KONFORMITÄTSERKLÄRUNG
14
15
16
17
18
19
19

MAX-VAC.COMDB 650 13
ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
Sehr geehrter Kunde,
Vielen Dank, dass Sie sich für einen Dustblocker von MAXVAC entschieden haben.
Der Dustblocker 650 von MAXVAC wurde mit grösster Sorgfalt hergestellt, und
wir hoffen, dass Sie mit dem soeben erworbenen Dustblocker 650 zufrieden
sein werden. Sollte der Dustblocker 650 jedoch nicht ganz Ihren Erwartungen
entsprechen, wenden Sie sich bitte an Ihren Lieferanten.
Die Marke MAXVAC wurde in der Schweiz geboren, um Hochleistungsgeräte für
Staubmanagement- und Umweltreinigungslösungen anzubieten.
Das MAXVAC-Team ist leidenschaftlich bemüht, die umweltverträglichsten und
ökologisch akzeptabelsten Reinigungslösungen anzubieten, um eine saubere und
gesunde Umwelt in der Heimatstadt und am Arbeitsplatz zu fördern.
Der Dustblocker 650 wurde speziell für die Industrie entwickelt.
Wir setzen uns für eine kontinuierliche effektive Verbesserung im Kampf gegen
Feinstaub ein.
Weitere Informationen über unser Sortiment nden Sie unter
www.max-vac.com

MAX-VAC.COMDB 650
14
VORSICHT
ALLGEMEIN
Staubblocker können nur zum Filtern von trockenem, nicht explosivem Staub
verwendet werden.
Dustblocker können nicht in feuchten Räumen oder in Räumen, in denen
Explosionsgefahr bestehen kann, verwendet werden.
MAXVAC kann nicht haftbar gemacht werden, wenn der Dustblocker für
andere Anwendungen verwendet wird oder wenn der Dustblocker nicht in
Übereinstimmung mit diesem Handbuch verwendet wird.
Beschädigte Kabel, die verbogen oder gerissen wurden, können bei der
Benutzung des Geräts gefährlich sein und müssen sofort ersetzt werden, um
Personenschäden zu vermeiden.
Um Personen- und Sachschäden zu vermeiden, müssen Sie das Gerät auf ein
stabiles Fundament stellen, damit der Dustblocker 650 nicht umfallen kann.
Achten Sie darauf, dass Ihre Finger beim Öffnen und Schliessen des Gerätes
nicht eingeklemmt werden.
Um eine Explosionsgefahr zu vermeiden, sollten Sie das Gerät nicht in einem
Raum aufstellen, der explosive Gase enthalten kann.
Diese Anleitung ist für den MAXVAC Dustblocker 650 bestimmt.
Wenn Sie die Verpackung entfernen, prüfen Sie bitte, ob der Dustblocker 650
während des Transports beschädigt wurde.

MAX-VAC.COMDB 650 15
ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
Schalten Sie das Gerät in die Aus-Position (0), bevor Sie den Stecker aus
der Steckdose ziehen. Wenn der Schalter eingeschaltet ist, können Funken
zwischen der Steckdose und dem Stecker des Gerätes entstehen.
Ziehen Sie vor der Durchführung von Wartungsarbeiten zuerst den Stecker aus
der Steckdose, um einen elektrischen Schlag zu vermeiden.
Beim Auswechseln des Vorlters oder Hepalters kann Staub aufgewirbelt
werden, der für die Gesundheit von Personen gefährlich sein kann. Benutzer
sollten daher eine Schutzbrille, Schutzhandschuhe und eine Atemmaske tragen,
die der Schutzklasse FFP3 entsprechen.
Der HEPA-Filter darf nicht durchbohrt oder aufgebrochen werden.
BEDIENUNG
Das Bedienfeld bendet sich an der
Seite des Dustblockers und ist bei allen
Modellen identisch.
Von links nach rechts:
Roter Schalter (Stellung I-O)
Rote LED (signalisiert, dass der Filter
ausgetauscht werden muss)
Variable Drehzahlregelung
Anschluss für Abluftrohr (optional)
Stecken Sie den Stecker in die
Steckdose auf der Rückseite
des Geräts ein, um das Gerät
einzuschalten
(1)
(2)
(3)
(4)
(5)
5
1 2 3
4

MAX-VAC.COMDB 650
16
FILTER UND
FILTERBETRIEB
Der Dustblocker 650 trennt den Staub in drei Phasen:
In der ersten Phase wird der Frontlter eingesetzt. Der Filter sammelt die
grösseren Staubpartikel und schützt den G3 Vor- und HEPA Filter.
Die zweite Phase ist ein G4 Vorlter, der die feineren Partikel sammelt und den
HEPA Filter schützt.
Während der dritten Phase wird der HEPA Filter verwendet. Dieser Filter sammelt
den Staub, der für die Gesundheit der Menschen gefährlich und mit dem blossen
Auge nicht sichtbar ist.
Der vordere G3 Filter, der hinter dem Metallgewebe sitzt, muss je nach
Verunreinigung der Luft in der Umgebung regelmässig ausgetauscht werden.
Dadurch wird die Lebensdauer des Vorlters und des HEPA Filters verlängert.
An der Vorderseite Ihres Dustblockers sehen Sie einen G4 Vorlter. Wenn die
Maschine täglich benutzt wird, empfehlen wir, sie zweimal pro Jahr zu wechseln.
Dies hängt natürlich von der Kontamination der Luft in der Umgebung ab. Wenn
Sie Ihren Vorlter regelmässig austauschen, verlängern Sie die Lebensdauer des
HEPA Filters.
Es ist einfach, den Filter zu wechseln,
indem man die beiden seitlichen
Verriegelungsstifte entfernt und den
Filter herauszieht. Oben auf dem
Vorlter nden Sie ein Etikett mit der
Artikelnummer (Vergleichen Sie diese
Nummer mit der Nummer auf dem
alten Filter). Vergewissern Sie sich,
dass Sie den Filter wie auf dem Etikett
angegeben platzieren: Luftstrom

MAX-VAC.COMDB 650 17
ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
Vergleichen Sie die Informationen wie Modell, Größe und Efzienz, um zu sehen,
ob es mit den Daten des neuen Filters übereinstimmt.
Achten Sie darauf, dass Sie den Filter wie auf dem Etikett gezeigt positionieren,
wobei der Pfeil zur Mitte des Dustblockers zeigt (von Ihnen weg): Airow
Der DB650 ist mit einer Filteranzeige ausgestattet, die mit einer Warnleitung
verbunden ist, die den Druckabfall im Filter misst. Bei einem zu hohen Druckabfall
leuchtet die rote LED auf und der Hepalter muss ausgetauscht werden. Wenn der
Dustblocker verwendet wird, während die Warnungs-LED aueuchtet, könnte dies
den Betrieb des Geräts beeinträchtigen.
ERSATZFILTER
Wenn der HEPA Filter Wasser ausgesetzt wird, kann dies die
Lebensdauer des Filters verkürzen oder beenden.
Vorlter und HEPA Filter können nicht gereinigt werden und
müssen ersetzt werden, wenn sie gesättigt sind.
G3 Frontfilter
G4-Vorfilter
H13 Hauptfilter
H14 Hauptfilter
MV-DBF-1010
MV-DBF-1011
MV-DBF-1012
MV-DBF-1013
1 x pro Woche oder bei Bedarf
1 x pro 3 Monate oder wenn nötig.
1 x pro Jahr oder bei Bedarf.
1 x pro Jahr oder bei Bedarf.
DB 650 ART. NR. Ersatz

MAX-VAC.COMDB 650
18
FEHLERBEHEBUNG
Probleme Ursachen Lösungen
Das Gebläse
funktioniert nicht.
Das Gebläse stoppt
sofort.
Rote Signal-LED
leuchtet
Das Gerät bläst Staub
aus
Anormales Rauschen
Keine Macht
Defektes Netzkabel.
Defekte Schalter
Problem mit der
Stromversorgung
Filter verstopft
Filter defekt oder
lose
Prüfen Sie, ob die
Steckdose funktioniert
Kabel austauschen
Kontaktieren Sie
Ihr technisches
Servicezentrum
Prüfen Sie, ob das
Kabel richtig installiert
ist.
Prüfen Sie, ob an der
Steckdose Spannung
anliegt.
Ersetzen Sie den Filter
Filter einstellen oder
austauschen
Lassen Sie das Gerät
überprüfen

MAX-VAC.COMDB 650 19
ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOLITALIANO
GARANTIE
EU - KONFORMITÄTSERKLÄRUNG
MAXVAC Geräte und Zubehör werden mit einer 24-monatigen Garantie auf
Material- und Herstellungsfehler geliefert. Bewahren Sie (die Kopie der) Quittung
auf, um ggf. das korrekte Kaufdatum einreichen zu können.
Versuchen Sie niemals, den Dustblocker ohne vorherige Genehmigung des
Herstellers selbst zu reparieren.
Die Garantie erstreckt sich nicht auf Mängel, die durch normalen Verschleiss,
Fahrlässigkeit, unsachgemässen Gebrauch, unerlaubte Reparaturen und Mängel,
die durch den Anschluss des Staubblockers an die falsche Netzspannung
verursacht wurden.
Entspricht der Maschinenrichtlinie 89/392 plus Anhänge.
Luftreiniger vom Typ Dustblocker.
Modelle: Dustblocker 650.
MAXVAC erklärt hiermit, dass die oben genannten Produkte
vollständig in Übereinstimmung mit der folgenden EU-Gesetzgebung hergestellt:
Maschinenrichtlinie:
2006/95/EG (Niederspannungsrichtlinie) und 2004/108/EG (EMV)
EMV-Richtlinie:
DE 55014-1: 2006 + A1:2013
Niederspannungsrichtlinie:
EN 60335-2-65:2003 + A1:2008
Hersteller: MAXVAC, Zürich, Schweiz.
Datum: 2. September 2021.

MAX-VAC.COMDB 650
20
NEDERLANDS
INSTRUCTIE
HANDLEIDING
WAARSCHUWING
WERKING
FILTERSYSTEMEN
ACCESSOIRES
HET OPLOSSEN VAN PROBLEMEN
GARANTIE
EU-VERKLARING VAN OVEREENSTEMMING
22
23
24
25
26
27
27
