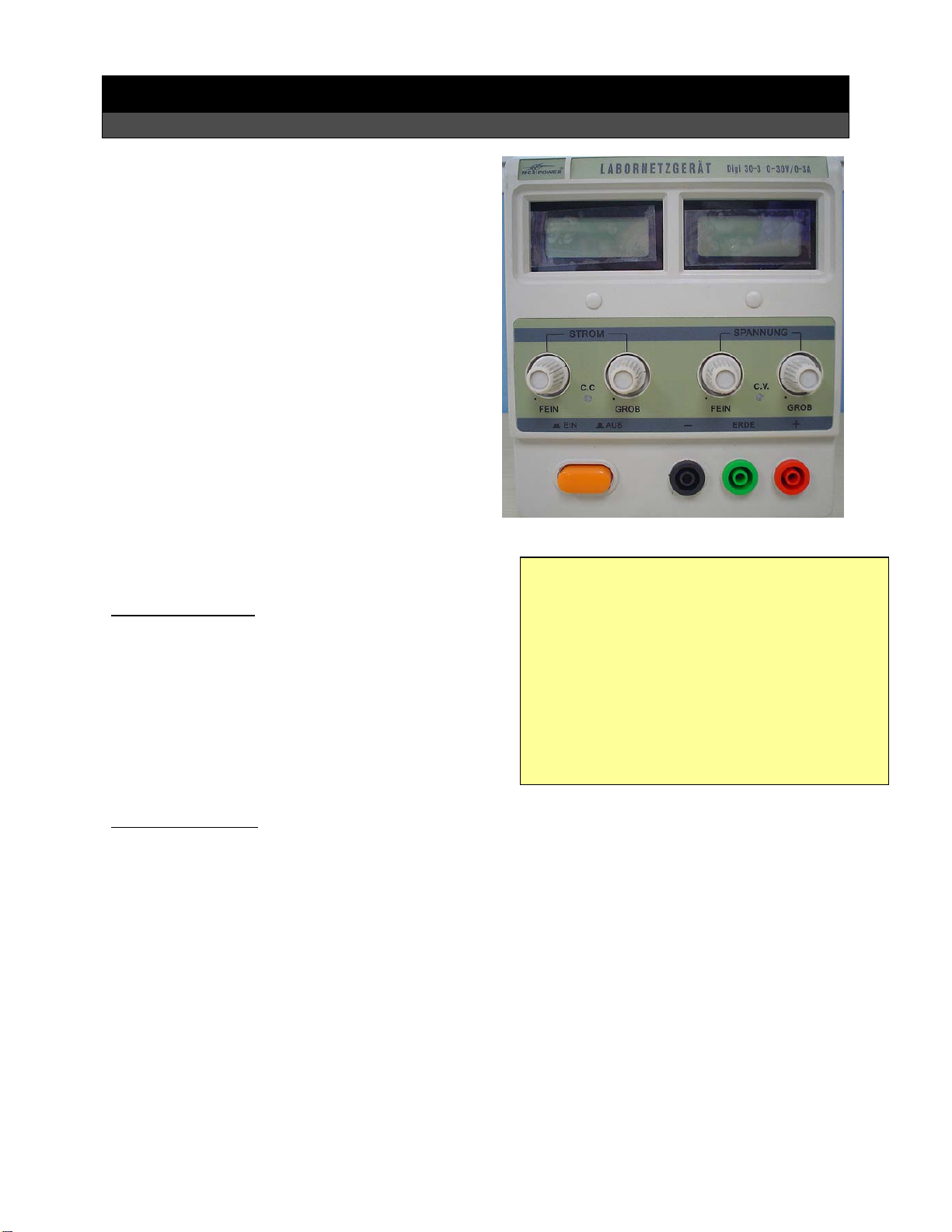

McPower Digi 30-3 User manual

542-021
P2012 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Gewicht: 3.0 kg
Maße: 280*160*135 mm
Sicherheitslaborbuchen: 4 mm
Betrieb: AC 230 V ~ 50 Hz
Ausgangsspannung: 0 – 30 V (regelbar)
Ausgangsstrom: 0 – 3 A (regelbar)
Restwelligkeit: CV = < 1 mV(rms)
CC = < 5 mA (rms)
Sicherung: 1.5 A
Funktionsumgebung: (5 – 40)°C & 90%RH
Bedienungsanleitung
Regelbares Labornatzgerät McPower „Digi 30-3“
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Netzgerätes gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Die Ausgangsspannung sowie der Ausgangsstrom sind
stufenlos regulierbar.
Das Gerät ist stabilisiert und kurzschlussfest.
Ideal zum Gebrauch in Laboren, Schulen oder
Ausbildungsstätten.
Sicherheitshinweise
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen.
Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

542-021
P2012 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

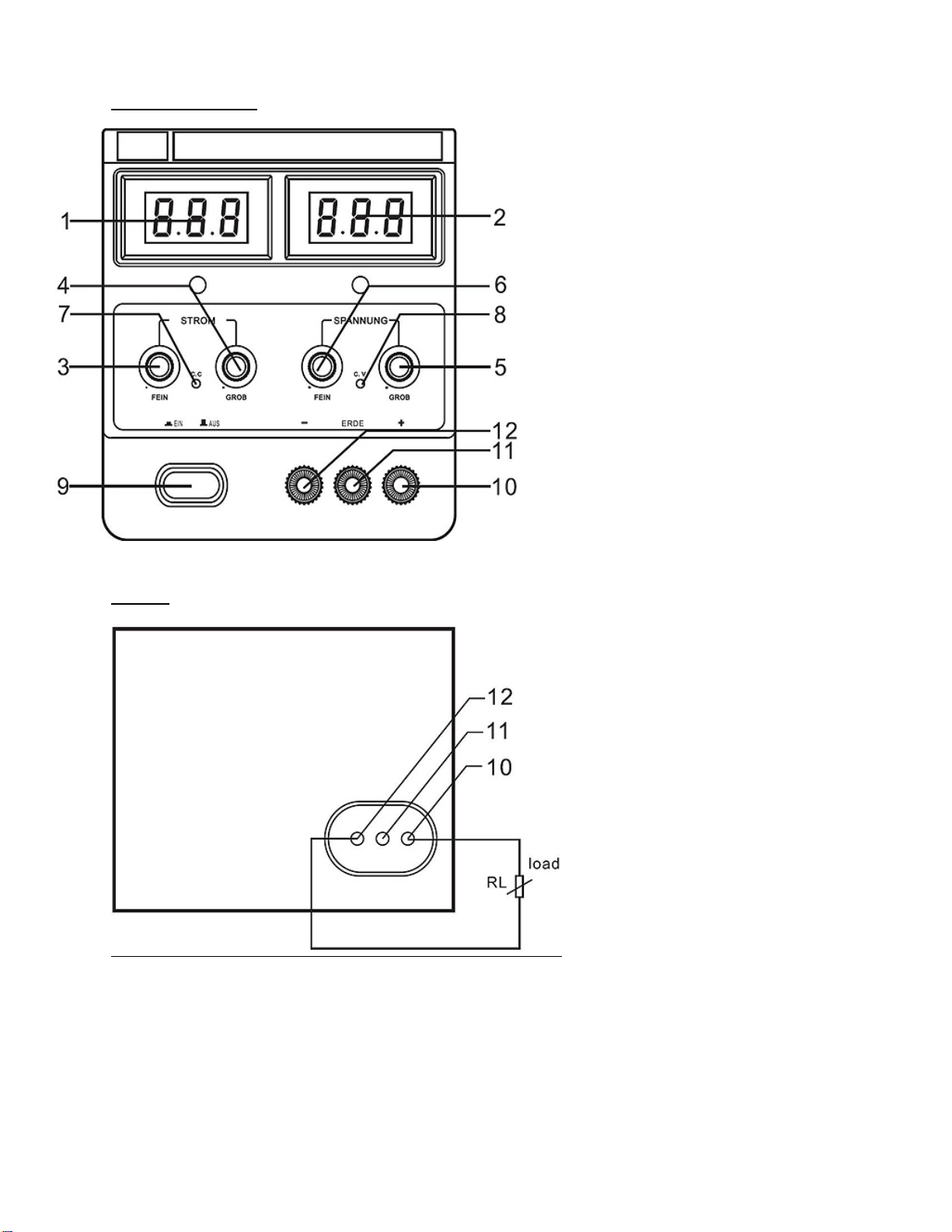

Funktionselemente:
1. LCD- Anzeige der aktuellen
Ausgangsstromstärke.
2. LCD-Anzeige der aktuellen
Ausgangsspannung.
3. STROM FEIN: Feinregulierung der
Ausgangsstromstärke.
4. STROM GROB: Grobeinstellung der
Ausgangsstromstärke.
5. SPANNUNG GROB: Grobeinstellung der
Ausgangsspannung.
6. SPANNUNG FEIN: Feinregulierung der
Ausgangsspannung.
7. C.C: Rote LED zur Anzeige für
Konstantstrom.
8. C.V: Grüne LED zur Anzeige für
Konstantspannung.
9. EIN/AUS:Ein-/Aus-Schalter.
10. +: Anschlussterminal. Positiver
Ausgang. Sicherheitsbuchse.
11. ERDE: Anschlussterminal.
Schutzleiteranschluss.
Sicherheitsbuchse.
12. -: Anschlussterminal. Negativer
Ausgang. Sicherheitsbuchse.
Betrieb:
Schließen Sie das Gerät an eine Steckdose.
Drehen Sie STROM [3&4] und SPANNUNG [5&6] gegen Uhrzeigersinn bis zum Anschlag.
Schalten Sie das Gerät mit EIN/AUS [9] an.
Stellen Sie die gewünschte Ausgangsspannung und den gewünschten Ausgangsstrom mit Hilfe von
SPANNUNG [5&6] und STROM [3&4] ein. Die jeweils aktuellen Werte kann man auf den Displays [2 & 1]
ablesen.
Schließen Sie den gewünschten Verbraucher an die Anschlussterminals + und – an.
Will man die Restwelligkeit reduzieren, muss man zusätzlich entweder + oder – mit GND verbinden.

542-021
P2012 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Einstellung einer konstanten Spannung (C.V.):
Drehen Sie STROM [3 & 4] im Uhrzeigersinn bis zum Anschlag.
Drehen Sie SPANNUNG [5 & 6] gegen den Uhrzeigersinn bis zum Anschlag.
Schalten Sie das Gerät mit EIN [9] ein.
Nun sollte die LED C.V [8] leuchten.
Stellen Sie nun mit SPANNUNG GROB [5], SPANNUNG FEIN [6] und mit Hilfe des Displays [2] die
gewünschte Ausgangsspannung ein.
Schließen Sie den Verbraucher an das Terminal des Gerätes [10 & 12] an.
Einstellung einer konstanten Stromstärke (C.C.):
Drehen Sie STROM [3 & 4] gegen den Uhrzeigersinn bis zum Anschlag.
Drehen Sie SPANNUNG [5 & 6] gegen den Uhrzeigersinn bis zum Anschlag.
Schalten Sie das Gerät mit EIN [9] ein.
Schließen Sie die Ausgangsterminals kurz durch Verbinden der Plus- [10] und Minusbuchsen [12].
Drehen Sie SPANNUNG GROB [5] im Uhrzeigersinn bis die rote LED C.C [7] anzeigt.
Drehen Sie nun STROM GROB [5] im den Uhrzeigersinn bis die gewünschte maximale
Ausgangsstromstärke auf dem Display [1] angezeigt wird.
Entfernen Sie das kurzschließende Element von den Buchsen.
Schließen Sie den Verbraucher an das Terminal des Gerätes [10 & 12] an.
Ändern Sie keinesfalls die Stromstärke solange der Verbraucher noch angeschlossen ist.

542-021
P2012 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technical Specifications:
Weight: 3.0 kg
Measurement: 280*160*135 mm
Safety Connectors: 4 mm
Operation: AC 230 V ~ 50 Hz
Output Voltage: 0 – 30 V (adjustable)
Output Current: 0 – 3 A (adjustable)
Ripple Voltage: CV = < 1 mV(rms)
CC = < 5 mA (rms)
Fuse: 1.5 A
Function Environment: (5 – 40)°C & 90%RH
Reference Manual
Regulated Power Supply McPower „Digi 30-3“
Preface
Dear Customer,
we like to congratulate you on the
purchase of your new power supply!
You have chosen a product which
combines deliberate technical features
with an appealing design.
Please read this manual conscientiously
and carry out the given instructions before
and while you are using your new device.
Capability Characteristics
The output voltage and the output current are
continuously adjustable.
The device is stabilized and short circuit proof.
Ideal for usage in laboratories, schools and training
centers.
Security Advices
Before using the device, please check it for any possible damages. In case of damage do not operate it.
Unplug the device if you do not use it for a certain time.
The device may not become subject of mechanical stress and should not be exposed to humidity.
To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.
Clean the device with a dry and soft cloth only.
Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
Please dispose packaging materials properly and do not let play children with it.
The device itself is no toy either. Do not let children play with it too.

542-021
P2012 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Function Elements: 1. LCD- display of the effective output
current.
2. LCD- display of the effective output
voltage.
3. STROM FEIN: Fine adjustment of the
output current.
4. STROM GROB: Coarse adjustment of the
output current.
5. SPANNUNG GROB: Coarse adjustment of
the output voltage.
6. SPANNUNG FEIN: Fine adjustment of
the output voltage.
7. C.C: Red LED shows constant current
LED.
8. C.V: Green LED shows constant voltage.
9. EIN/AUS: On-/Off-switch.
10. +: Terminal. Positive outlet. Safety nut.
11. ERDE: Terminal. Grounding. Safety nut.
12. -: Terminal. Negative outlet. Safety nut.
Operation:
Connect the device with an electric outlet.
Turn STROM [3&4] and SPANNUNG [5&6] counter clockwise to the stop.
Switch on the device with EIN/AUS [9].
Adjust the desired output voltage and the desired output current with the help of SPANNUNG [5&6] and
STROM [3&4]. Each effective value is shown on the displays [2 & 1].
Connect the desired consumer load to the terminals + and –.
To decrease the ripple voltage connect either + or – to GND additionally.

542-021
P2012 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Adjustment of a Constant Voltage (C.V.):
Turn STROM [3&4] clockwise up to the stop.
Turn SPANNUNG [5&6] counter clockwise to the stop.
Switch the device on with EIN/AUS [9].
Now the green LED C.V [8] should show.
Now adjust the desired output voltage with SPANNUNG GROB [5], SPANNUNG FEIN [6] and the help of
the display [2].
Connect the load to the terminals [10 & 12] of this device.
Adjustment of a Constant Current (C.C.):
Turn STROM [3&4] counter clockwise up to the stop.
Turn SPANNUNG [5&6] counter clockwise to the stop.
Switch the device on with EIN/AUS [9].
Short circuit the output terminals by connecting [10 & 12].
Turn SPANNUNG GROB [5] clockwise until the red LED C.C [7] shows.
Turn STROM GROB [4] clockwise until the display [1] shows the desired maximum output current.
Removing the wire from the terminal to end the short circuit.
Connect the load to the terminals [10 & 12] of this device.
Do not change the value of the output current as long as the load is connected.
