MD SPORTS TTT415_027M User manual

MODEL/MODÈLE: TTT415_027M
WMC.COM
INSTRUCTIONS D`ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
ATTENTION
Contact
MD Sports
Customer Service
DO NOT RETURN
TO THE STORE
Toll Free: 877-885 -1635
* For additional resources and Frequently
Asked Questions, please visit us at
themdsports.com
ATTENTION
Contactez
MD Sports
Service Clientèle
NE PAS RAPPORTER
EN MAGASIN
N° Vert: 877-885 -1635
* Pour toute information complémentaire
ou réponse aux questions fréquentes
veuillez vous rendre sur
themdsports.com
Follow along with your smartphone to make assembly
even easier!
/ Suivez avec votre smartphone pour faciliter le montage!
NEW! / NOUVEAU !

Before you begin
/ Avant de commencer
FOR A QUICKER & EASIER
ASSEMBLY & WARRANTY EXPERIENCE
/ POUR UNE EXPÉRIENCE DE MONTAGE ET
DE GARANTIE PLUS RAPIDE ET PLUS FACILE
Step 1: Search for BILT Instructions
and download the free BILT
app.
Step 2: Once in the BILT app,
search by product name or
model number and select.
Step 3: Begin easy assembly of this
product using the BILT
3D-guided interactive
instructions.
Étape 1: Recherchez les instructions
BILT et téléchargez l'application
gratuite BILT.
Étape 2: Une fois entré dans
l'application BILT, recherchez par
nom de produit ou numéro de
modèle et sélectionnez.
Étape 3: Commencez l'assemblage
facile de ce produit en utilisant les
instructions interactives guidées 3D
par BILT.
Download on the
/ Télécharger sur
GET IT ON
/ TERMINEZ

Français
English
www.themdsports.com
TTT415_027M 1(Suite page suivante.)
(Continued on the next page.)
1 - Please leave your name, address, phone number, model
number, parts needed on the answering machine if there is
no attendant. Failure to do so will result in a delay in
shipping parts to you.
2 - Please review the replacement parts list and make sure that
you have all of your parts before beginning assembly.
For questions that may arise or for missing/damaged parts,
please contact us.
3 - Since you build all tables upside down, please inspect
tabletops or playing surfaces right away before putting
together, all damaged table tops/playing surfaces need to be
returned to the store. Please contact the retailer for their
return policy.
1 - Veuillez laisser votre nom, adresse, n° du modèle et pièces
recherchées sur notre répondeur si vous personne ne vous
répond. Si vous ne le faites pas, vous devrez attendre plus
longtemps pour obtenir les pièces recherchées.
2 - Veuillez consulter la liste des pièces et assurez-vous que
vous avez toutes les pièces avant de commencer
l'assemblage. Veuillez nous contacter pour toute question ou
toute pièce manquante/endommagée.
3 - Puisque toutes les tables sont bâties la tête en bas, veuillez
inspecter les dessus de tables ou les surfaces de jeu avant
de les assembler. Les dessus de tables ou les surfaces de
jeu endommagés doivent être retournés au magasin.
Veuillez contacter votre vendeur pour information sur le
retour des pièces.
AVIS!NOTICE!
GARANTIE LIMITEE DE 90 JOURS
Ce produit est couvert par une garantie limitée valable 90 jours
à compter de la date d'achat. Si pendant cette période une
pièce est jugée défectueuse ou se casse, nous la remplacerons
gratuitement. Les seules exceptions à la garantie comprennent
les armatures principales, les dessus de table, les surfaces de
jeu, les piles ou les outils.
La garantie ci-dessus ne s’applique pas en cas de dommages
occasionnés par une mauvaise utilisation, une altération du
produit, de mauvais traitements, des dommages accidentels ou
des négligences.
Cette garantie limitée vous accorde des droits légaux
spécifiques ainsi que d’autres droits variant d’un état (province)
à un autre.
UNE FACTURE D'ACHAT (ou toute autre preuve d'achat) sera
exigée avant toute intervention sous garantie. Pour toute
demande d'intervention sous garantie, veuillez contacter notre
Service à la Clientèle au:
N° gratuit: 877-885 -1635
SITE WEB: www.themdsports.com
Comprenez notre garantie produit limitée en ce qui concerne
notre politique de retour/remboursement depuis votre magasin.
Ici à Medal Store, nous ne pouvons prendre un compte un
produit qui n’est plus sous garantie puisque nous ne pouvons
que fournir les pièces disponibles. Remerciements!
VEUILLEZ NOUS CONTACTER AVANT DE
RETOURNER LE PRODUIT EN MAGASIN!
LIMITED 90 DAYS WARRANTY
This product is covered by a limited warranty that is effective
for 90 days from the date of purchase. If, during the limited
warranty period, a part is found to be defective or breaks, we
will offer replacement parts at no cost to you, the customer.
The only exceptions to the warranty include mainframes,
table tops, playing surfaces, batteries or tools.
The above warranty will not apply in cases of damages due
to improper usage, alteration, misuse, abuse, accidental
damage or neglect.
This Limited Warranty gives you specific legal rights and you
may also have other rights which vary from one State
(province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will be
required before any warranty service is initiated. For all
requests for warranty service, please feel free to contact our
Consumer Service Department at:
TOLL FREE: 877-885 -1635
WEBSITE: www.themdsports.com
Please be aware of your product’s Limited Warranty for the
return/refund policy from the store. We, at Medal Sports,
cannot handle the product which is out of product’s limited
warranty since we only provide available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING
THE PRODUCT TO THE STORE.
STAPLE YOUR RECEIPT HERE STAPLE VOTRE RECEVOIR ICI

Français
English
www.themdsports.com
TTT415_027M 2(Suite page suivante.)
(Continued on the next page.)
Phillips Screwdriver - Not Included
Standard (Flat Head Screwdriver) - Not Included
Wrench - Included
Allen Key - Included
CAUTION! ATTENTION!
Electric screwdrivers may be helpful during
assembly; however, please set a low torque
and use extreme caution.
1 - This product is intended for INDOOR use only.
2 - Please do not sit, climb, or lean on the product.
3 - Please do not drag the product when moving it in order to
avoid damaging the legs.
4 - Please only use spray furniture polish to clean the exterior
surfaces of the product.
5 - This is not a child's toy, adult supervision is required for
children playing this game.
Power Tools
- Set Low Torque
High Torque
over tightened
1 - Please read the instructions carefully, and follow all
assembly, operation, and safety instructions properly in
order to avoid damage or injury. For the assembly, at least
two adults are required.
2 - Some figures or drawings may not look exactly like your
product. Please read and understand the text before
beginning each assembly step.
Tournevis cruciforme - Non inclus
Tournevis standard (Tête plate) - Non inclus
Clé anglaise - Incluse
Clé hexagonale - Incluse
Un tournevis électrique peut être utile pour
l'assemblage; utilisez cependant une vitesse
de rotation lente et avec prudence.
WARNING:
Adult Assembly Required.
WARNING:
CHOKING HAZARD 

ATTENTION:
Présence d’adultes nécessaire.
RISQUE DE SUFFOCATION - Cet article contient de petites
pièces. Ne convient pas à des enfants de moins de 3 ans.
ATTENTION:
1 - Ce produit est conçu pour une utilisation en intérieur
uniquement.
2 - Veuillez ne pas vous asseoir, grimper ou vous appuyer sur
la produit.
3 - Veuillez ne pas déplacer la produit en la tirant pour ne pas
endommager les pieds.
4 -
Veuillez utiliser seulement un produit nettoyant pour meubles
pour nettoyer les surfaces extérieures de la produit de jeu.
5 - Ceci n’est pas un jeu d’enfant et la surveillance d’adultes est
requise pour les enfants jouant à ce jeu.
1- Veuillez lire avec attention les instructions et suivre à la
lettre les instructions de montage et de sécurité pour éviter
dommages ou blessures. L'assemblage nécessite au
minimum deux adultes.
2 - Certaines images ou schémas peuvent différer
sensiblement de votre produit. Veuillez lire et comprendre
le texte avant de commencer l’assemblage.
TOOLS REQUIRED OUTILS REQUIS
ASSEMBLY TIPS CONSEILS POUR L’ASSEMBLAGE
IMPORTANT NOTICE! NOTE IMPORTANTE!
Adultes robustes
nécessaires
Pas d’enfants dans la
zone d’assemblage
Tenir les animaux de
compagnie à distance
N’utilisez ni ne stockez ce produit
en extérieur. Uniquement pour
utilisation en intérieur.
Pas de conditions humides
Strong Adults Needed No Children in
Assembly Area Keep away from pets
Do not use or keep product
outdoors. For indoor use only.
No wet/humid conditions.
X2
Outillage électrique
- Régler sur rotation lente
Rotation rapide
Trop serré

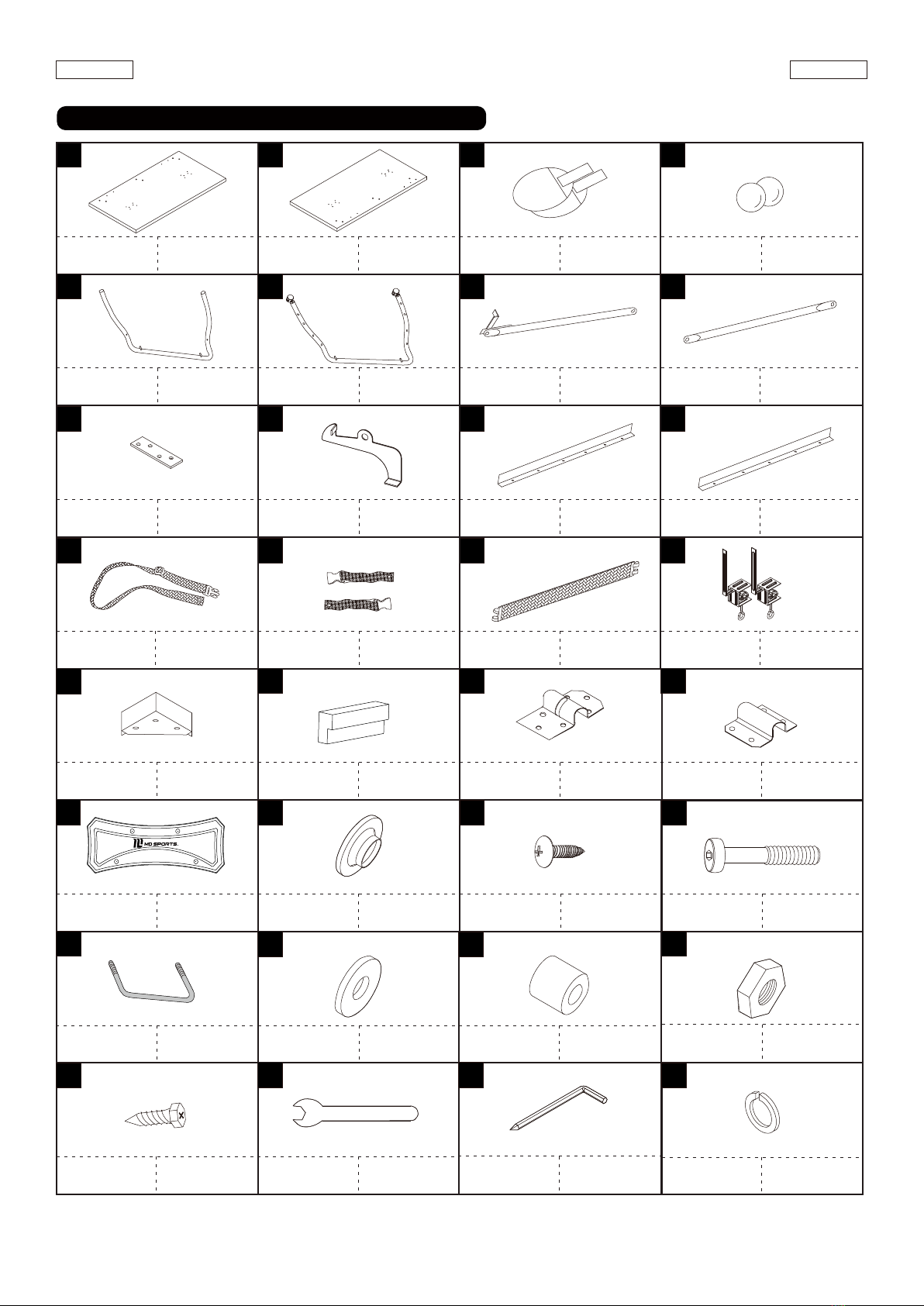

TTT415_027M PARTS LIST / LISTE DES PIÈCES
www.themdsports.com
TTT415_027M 3(Suite page suivante.)
(Continued on the next page.)
Français
English
910 11 12
13 14 15 16
Safety
Strap - Long
2 3 4
Table Surface - 1 Table Tennis
Paddle
Table Tennis
Ball
Linkage Tube
1
x2 x2 x2
6 7 85
x2 x2
x6 x2
x1
x2
18 19 20
Safety
Strap - Short
x2
Net Post
x2
Plastic Corner
x4
Wood Block Leg Bracket - B
x4
Side Panel
(1.25m)
Panneau inférieur
(1.25m)
x4
17
Leg Bracket - A
x8x2
“T” Washer
Curved Outer Leg
with Cap
x2
Curved Inner Leg
with Cap
Linkage Tube
with Stop Bracket
Table Lock Verrou de Table
x2
End Panel
(1.35m)
Panneau inférieur
(1.35m)
Bracket
Bande de
Sécurité - Longue
Coin plastique Blocs de bois
21
Logo Panel with
Frame
x2
M4x12mm
Screw
x47
23
Vis
M4x12mm
Net Filet
x2
22
x1
FOR FIG. 1
FOR FIG. 4, 10 FOR FIG. 4, 10 FOR FIG. 6, 12 FOR FIG. 7, 13
FOR FIG. 2 FOR FIG. 19
FOR FIG. 3 FOR FIG. 3
FOR FIG. 9, 15 FOR FIG. 9, 15
FOR FIG. 21 FOR FIG. 21
FOR FIG. 8, 14 FOR FIG. 16
FOR FIG. 17 FOR FIG. 19
FOR FIG. 4, 10
FOR FIG. 3, 8, 9, 14, 15
FOR FIG. 5, 11
M6x50mm
Bolt
x8
24 FOR FIG. 6, 7, 12, 13
M6 Nut
x10
28
Ecrou M6
FOR FIG. 17
27
Spacer
x8
26
x28
25
“U” Bolt M6 Washer
Verrou en “U”
x4
FOR FIG. 17 FOR FIG. 6, 7, 12, 13
29
M5x12mm
Screw
Spring Lock
Washer
x88
Allen Key
x1
31
x1
30
Wrench Clé anglaise
FOR FIG. 6, 7, 12, 13, 17,19 FOR FIG. 6, 7, 12, 13, 19
FOR FIG. 2, 4, 5, 10, 11
Table Surface - 2 Surface de
table - 2
x2
FOR FIG. 1
x8
32
Surface de
table - 1
Raquette de
Tennis de
Table
Balle de
Tennis de Table
Pied extérieur
courbé avec
capuchon
Pied intérieur
courbé avec
capuchon
Tube de connexion
avec support
d’arrêt
Tube de connexion
Chevron
Bande de
Sécurité - Courte Support filet
Chevron
de pied - A
Chevron
de pied - B
Panneau plastique
avec cadre Rondelle “T” Boulon M6x50mm
Rondelle M6 Boulon
d’espacement
Vis
M5x12mm Clé hexagonale Rondelle de blocage

TTT415_027M PARTS LIST / LISTE DES PIÈCES
TTT415_027M PRE-INSTALLED PARTS / PIÈCES PRÉINSTALLÉES
www.themdsports.com
TTT415_027M 4(Suite page suivante.)
(Continued on the next page.)
Français
English
33
Butterfly Bolt
x8
FOR FIG. 17
Outer Leg Cap
P1
x4
WheelInner Leg Cap
x4
P2 P3
x4
FOR FIG. 5, 11 FOR FIG. 5, 11 FOR FIG. 5, 11
INSTRUCTIONS D’ASSEMBLAGE:
ASSEMBLY INSTRUCTIONS:
1. Trouvez un endroit propre et plat pour commencer à
assembler votre produit.
2. Enlevez toutes les pièces de la boîte et assurez-vous
que vous avez toutes les pièces listés sur la page de
liste des pièces. Coupez soigneusement les quatre coins
de la boîte; le fond de la boîte peut être utilisé comme
surface de travail.
1. Find a clean, level place to begin the assembly of your
product.
2. Remove all the parts from the box and verify that you
have all of the listed parts as shown on the parts list
pages. Carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work
surface.
M6x42mm
Bolt
x2
34 FOR FIG. 19
Boulon
M6x42mm
Ecrou à ailettes
Capuchon de
pied extérieur
Capuchon de
pied intérieur Roulette

FIG. 1
X 2
1
X 2
2
2
2
1
1
Note: The playing surface should face
down when assembling.
/ Note: La surface de jeu doit être dirigée
vers le bas pendant l’assemblage.
www.themdsports.com
TTT415_027M 5(Suite page suivante.)
(Continued on the next page.)
Français
English

X 6
9X 24 29
FIG. 2A
9
29
9
9
9
1
2
2
1
9
FIG. 2B
9
29
1
2
2
1
FIG. 2
Note: Each table section has pre-drilled holes on the inside
of each section. The table top section (part 1 & part 2) will
line up next to each other. The bracket (part 9) will match
the pre-drilled holes as shown in FIG. 2A and 2B.
/ Note: Chaque section de table est dotée d’orifices
pré-percés à l’intérieur de chaque section. Les sections
plateau (partie 1 & partie 2) vont s’aligner l’une contre
l’autre. La charnière (pièce 9) va correspondre alors aux
orifices pré-percés, comme sur FIG. 2A et 2B.
www.themdsports.com
TTT415_027M 6(Suite page suivante.)
(Continued on the next page.)
Français
English

FIG. 3
X 1
13
X 2
14
X 3
23
FIG. 3A 23
14
14
13
23
FIG. 3B
FIG. 4
X 4
19
X 24
29
X 1
5
X 1
6FIG. 3A Assembly
/ FIG. 3A Assemblage
6
5
19
19
19
19
29
FIG. 4A
Note: The notch of leg bracket A (part 19),
will face towards the center of the table.
/ Note: L’encoche de la charnière de pied
A (Pièce 19) doit être dirigé vers le centre
de la table.
www.themdsports.com
TTT415_027M 7(Suite page suivante.)
(Continued on the next page.)
Français
English

X 1
X 1
X 1
7
X 2
24
X 4
26
X 2
27
X 2
28
30
31
X 2
P3
FIG. 5
X 2
20
X 8
29
X 2
P1
X 2
P2
20
FIG. 5A
29
20
P2
P3
P1
7
FIG. 6A
7
6
5
24
26
26
27
28
FIG. 6
Note: Place linkage tube with stop bracket (part 7)
on the inner leg from the outside and outer leg
from the inside.
/ Note: Placez le tube de liaison avec le support
d’arrêt (Pièce 7) sur le pied intérieur depuis
l’extérieur et sur le pied extérieur depuis l’intérieur.
www.themdsports.com
TTT415_027M 8(Suite page suivante.)
(Continued on the next page.)
Français
English

FIG. 8
X 2
17
X 6
23
Note: Place linkage tube (part 8)
on the inner leg from the outside
and outer leg from the inside.
/ Note: Placez le tub de liaison
(Pièce 8) sur le pied intérieur
depuis l’extérieur et sur le pied
extérieur depuis l’intérieur.
8
8
6
5
24
26 26
27
28
FIG. 7A
23
17
FIG. 8A
23
17
X 1
X 1
30
31
FIG. 7
X 1
8
X 2
24
X 4
26
X 2
27
X 2
28
www.themdsports.com
TTT415_027M 9(Suite page suivante.)
(Continued on the next page.)
Français
English

23
12 11
23
12
FIG. 9
X 1
11
X 2
12
X 16
23
FIG. 10
X 4
19
X 24
29
X 1
5
X 1
6
29
19
FIG. 10A
5
6
FIG. 3B Assembly
/ FIG. 3B Assemblage
19
19
19
Note: The notch of leg bracket A (part 19), will face
towards the center of the table.
/ Note: L’encoche de la charnière de pied A (Pièce 19)
doit être dirigé vers le centre de la table.
www.themdsports.com
TTT415_027M 10 (Suite page suivante.)
(Continued on the next page.)
Français
English

X 2
P2
X 2
P3
X 2
20
X 8
29
X 2
P1
FIG. 11A
29
20
20
P1
P2
P3
7
5
6
24
26
26
28
27
Note: Place linkage tube with stop
bracket (part 7) on the inner leg from the
outside and outer leg from the inside.
/ Note: Placez le tube de liaison avec le
support d’arrêt (Pièce 7) sur le pied
intérieur depuis l’extérieur et sur le pied
extérieur depuis l’intérieur.
7
FIG. 12A
FIG. 11
X 1
X 1
30
31
FIG. 12
X 2
24
X 4
26
X 2
27
X 2
28
X 1
7
www.themdsports.com
TTT415_027M 11 (Suite page suivante.)
(Continued on the next page.)
Français
English

FIG. 14
X 2
17
X 6
23
X 1
X 1
30
31
X 2
24
X 4
26
X 2
27
X 2
28
X 1
8
Note: Place linkage tube (part 8) on the inner leg
from the outside and outer leg from the inside.
/ Note: Placez le tube de liaison (Pièce 8) sur le
pied intérieur depuis l’extérieur et sur le pied
extérieur depuis l’intérieur.
8
5
6
24
26
27
26
28
FIG. 13A
8
FIG. 14A
17
23
FIG. 13 Assembly
/ FIG. 13 Assemblage
17
FIG. 13
www.themdsports.com
TTT415_027M 12 (Suite page suivante.)
(Continued on the next page.)
Français
English

FIG. 16
X 2
18
X 1
11
X 2
12
X 16
23 23
12
12
11
18 FIG. 9 Assembly
/ FIG. 9 Assemblage
FIG. 15 Assembly
/ FIG. 15 Assemblage
18
FIG. 16A
Note: Use the wood block spacers to align the center gap
before assembling the logo panel.
/ Note: Utilisez les entretoises en bloc de bois pour aligner
l’écartement central avant d’assembler le panneau logo.
FIG. 15
www.themdsports.com
TTT415_027M 13 (Suite page suivante.)
(Continued on the next page.)
Français
English

X 2
21
X 4
25
X 8
26
X 8
X 8
32
33
FIG. 17B
25
21
26
32
33
Note: Both logo panels should be inverted when
assembling.
/ Note: Les deux panneaux logo doivent être
inversés pendant l’assemblage.
FIG. 17A
21
21
FIG. 17
www.themdsports.com
TTT415_027M 14 (Suite page suivante.)
(Continued on the next page.)
Français
English

Make sure to buckle the Safety Straps.
/ Pensez à bien boucler les sangles de sécurité.
DO NOT lean too much weight on the
wheels while lifting the table.
/ N’appliquez pas de trop de poids sur les
roulettes en levant la table
Lift the table.
/ Soulevez la table.
14
13
FIG. 18A FIG. 18B
FIG. 18C
FIG. 18D
FIG. 18E FIG. 18F
FIG. 18
Fold the table.
/ Repliez la table.
Two adults required.
/ Deux adultes requis.
Hold up the table on its side.
/ Tenez la table latéralement.
Lock Wheels.
/ Verrouillez les roulettes.
www.themdsports.com
TTT415_027M 15 (Suite page suivante.)
(Continued on the next page.)
Français
English

FIG. 19
FIG. 20
X 1
X 1
30
31
X 2
10
X 2
22
X 2
34
X 4
26
X 2
28
Note: Repeat the steps for another table half.
/ Note: Répétez les étapes précédentes sur l’autre moitié de table.
Note: Unbuckle the Safety Strap
before unfolding the table.
/ Note: Décrochez la Sangle de
Sécurité avant de déplier la table.
13
14
FIG. 20A
26 22 10
26
28
6
FIG. 19A
34
10
6
Note: Install the Table Lock accordindly.
/ Note: Installez le Verrou de Table
comme expliqué.
www.themdsports.com
TTT415_027M 16 (Suite page suivante.)
(Continued on the next page.)
Français
English

FIG. 20C
Note: Pull legs out from the table top and lower the
table half to the floor.
/ Note: Tirez les pieds du plateau vers vous puis
baissez la moitié de table vers le sol.
10
FIG. 20B
Note: Unlock the table locks.
/ Note: Déverrouillez les verrous de table.
10
www.themdsports.com
TTT415_027M 17 (Suite page suivante.)
(Continued on the next page.)
Français
English

X 1
15
X 2
16
FIG. 21
FIG. 21A
16
Note: Attach the post and the net.
/ Note: Fixez le poteau et le filet.
15
15
16
FIG. 21B
YOU ARE NOW READY TO PLAY! VOUS POUVEZ MAINTENANT COMMENCER A JOUER !
www.themdsports.com
TTT415_027M 18 (Suite page suivante.)
(Continued on the next page.)
Français
English
