MD MXION SWD-ED User manual

SWD-ED Bedienungsanleitung
SWD-ED User manual

2SWD-ED
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Der Decoder steht per Auslieferung auf NOTE: Der Decoder is set to SWITCH ADDRES
WEICHENADRESSE. Mit CV29 = 6 kann er in den when you want to switch with F-key LOCOADRESS
LOKMODUS (F-Tasten) gesetzt werden! then put CV29 = 6 to have loco mode.
Der Decoder kann mit 2 Weichenadressen 3 Servopositionen The decoder can drive over 2 switch adresses
anfahren (rechts, links, mittig). Damit sind auch Signale 3 positions (right, left, mid), so you can handle
mit 3 Positionen möglich oder andere Anwendungen signals with 3 states or other movements.

3SWD-ED
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Produktbeschreibung Product description 9
Programmiersperre Programming lock 11
Programmiermöglichkeiten Programming options 11
Programmierung von binären Werten Programming binary values 12
Programmierung Weichenadressen Programming switch adress 12
Programmierung Lokadressen Programming loco adress 13
Resetfunktionen Reset functions 13
CV-Tabelle CV-Table 24
Technische Daten Technical data 18
Garantie, Reparatur Warranty, Service, Support 19
Hotline Hotline 20

4SWD-ED
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.

5SWD-ED
Funktionsumfang Summary of Funktions
▪DC/AC/DCC Betrieb, analog und digital! DC/AC/DCC operation, analog and digital!
▪Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module
▪Per Lok- oder Weichenadresse schaltbar Switchable with loco or switch adresses
▪Decoder zum Nachrüsten in Loks und Gebäude Decoder to implement into loc and buildings
▪Schwingen einstellbar (bspw. für Glocken) Swinging, for e.g. bells
▪Nachwippen einstellbar (bspw. Signale, Schranken) Re-Swinging, for e.g. signals, barriers
▪Steuerung über Drehregler/Fahrstufen (Kräne) Control via Speed Steps or Drive-Controller
▪Optionales Blinken während Servobewegung Optionally flash light while servo moving
▪Extra Schaltausgang für Lampen Extra switch output for lamps
▪Schaltausgang dimmbar Switch output dimmable
▪3 Positionen separat ansteuerbar (rechts,links,mitte)3 positions can be driven (right,left,mid)
▪Schaltzeit und Geschwindigkeit einstellbar Switch time and speed configurable
▪Auch analog nutzbar Full analog compatible
▪Definierte Startposition einstellbar Defined start switching position
▪Automatische Zurückschaltfunktionen Automatic switch back functions
▪Resetfunktionen für alle CVs Reset function for all CV values
▪Sehr einfaches Funktionsmapping Easy function mapping
▪28 Funktiontasten adressierbar, 10239 Lokadressen, 28 function keys programmable, 10239 loco
2048 Weichenadressen möglich adresses, 2048 switch adresses
▪14, 28, 128 Fahrstufen (automatisch) 14, 28, 128 speed steps (automaticly)
▪Vielfältige Programmiermöglichkeiten Multiple programming options
(Bitweise, CV, POM Schaltdecoder, Register) (Bitwise, CV, POM accessoire decoder, register)
▪Servo als Last bei Programmierung erforderlich Needs servo for programming load

6SWD-ED
Lieferumfang Scope of supply
▪Bedienungsanleitung Manual
▪mXion SWD-ED mXion SWD-ED
▪Servo 9G Servo 9G

7SWD-ED
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
HINWEIS: Bitte beachten Sie die NOTE: Please note the CV basic settings
CV-Grundeinstellungen im Auslieferungszustand. in the delivery state.

8SWD-ED

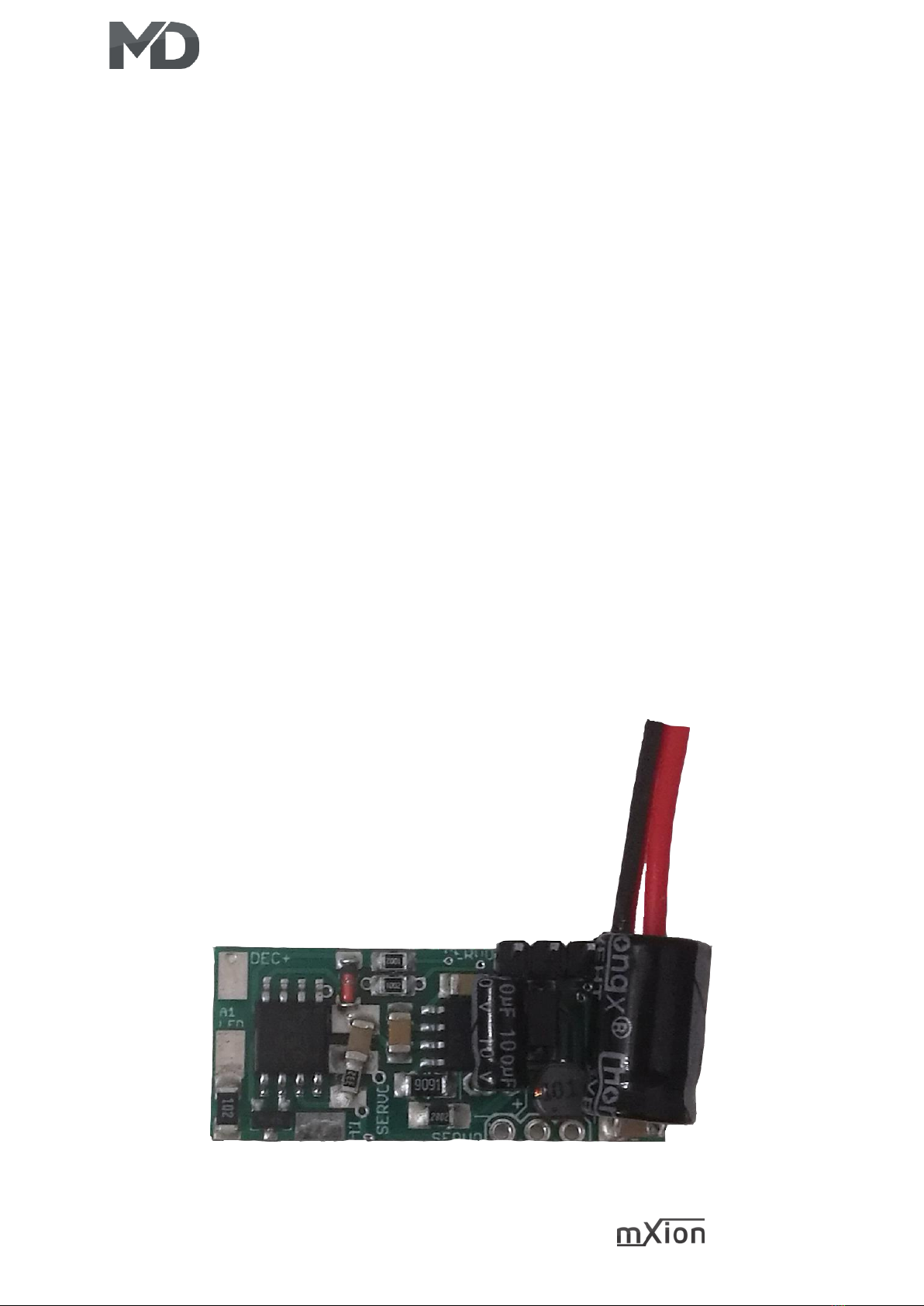

Anschlussbuchsen Einzeldecoder mit Servo Connectors single decoder with servo
Der SWD-Decoder ist ebenso einzeln inkl. Servo The SWD decoder is also single including
erhältlich. Er eignet sich hervorragend für elektr. servo available. It is ideal for electr.
Entkuppler (bspw. Heyn®) oder für bewegliche decoupler (e.g. Heyn®) or for mobile doors,
Türen, Glocken (hier gibt es einen Schwingmodus) bells (here there is a vibration mode) as well
als auch andere, von Servo zu steuernde Aufgaben. as other tasks to be controlled by servo.
Er kann auch per Lokadresse und damit per F-Taste He can also by locomotive adress and thus by
geschaltet werden! F-key be switched!
Servo beiliegend. Auf Platine aufsteckbar! Servo included, plugable on the pcb.
Am Servo sind die Kabelfarben: At the servo, the cable colors are:
+5V = rot +5V = red
GND = braun od. schwarz GND = brown or black
Signal = orange oder gelb oder… Signal = orange or yellow or ….
Signal|+5V| GND
Gleis/Track

9SWD-ED
Produktbeschreibung Product description
Das mXion SWD ist ein sehr kleiner 1 Kanal The mXion SWD-ED is a very small 1 ch.
Servodecoder. An ihn können 2 Servos angeschlossen servo decoder. 2 servos can be connected to
werden die dann symmetrisch laufen it will then run symmetrically (e.g. for
(bspw. für Entkupplungen). Vorbereitet ist eine uncoupling). Prepared is one connector
Steckleiste zum direkten Aufstecken eines Servos. for directly attaching a servo. A separate
Ein separater Schaltausgang mit eigener Adresse bzw. switching output with own address or
Funktionstaste ist ebenso integriert. function key is also integrated.
Der Decoder unterstützt neben der Steuerung über The decoder supports besides the control
Weichenadressen (Auslieferung) auch die Steuerung over point addresses (delivery) also the
über Lokadressen (CV 29 = 6). Die Steuerung zwischen controller about locomotive addresses
Endpunkten gehört dabei zum Standard. Lage und (CV29 = 6). The control between endpoints
Geschwindigkeit lässt sich frei einstellen. are standard. Location and speed can be
adjusted freely.
Über CV116 kann die Schaltzeit an den Servo angepasst Via CV116 the switching time can be adapted
werden (bei Digitalservos ist ein Wert von 1 oder 0 zu to the servo (for digital servos, a value of 1
empfehlen!). or 0 is recommend!).
Die Besonderheit des Decoders liegt aber in div. The peculiarity of the decoder lies in div.
neuartigen Steuermöglichkeiten: novel control options:
1. Glockenschwingen mit realistischem auf- und 1. Bell swinging with realistic up and down
abschwingen. Durch die nachfolgenden CVs motion. Through the following CVs the
lässt sich das Schwingen perfekt mit jedem swinging can be perfect with everyone sync
Sound synchronisieren! sound!
Der Modus wird aktiviert mit CV115 = 1. The mode is activated with CV115 = 1.
Über CV103 kann das Anschwingen About CV103 can swing be set (increasing
eingestellt werden (zunehmende Geschwind.). speed).
Über CV104 können die Ausschwinger About CV104 can swing out be set.
eingestellt werden.
Über CV114 kann eine Wartezeit an den About CV114 can wait at the end positions
Endpositionen eingestellt werden. be set.

10 SWD-ED
2. Nachwippen für Signale und Schranken. 2. Rocking for signals and barriers.
Der Modus wird aktiviert mit CV115 = 2. The mode is activated with CV115 = 2.
Über CV113 wird die Geschwindigkeit für About CV113 is the speed for the
das Nachwippen eingestellt teetering set.
Über CV114 wird der Weg (in Grad) für About CV114 is the way (in degrees) for the
das Wippen eingestellt. seesaw is set.
3. Steuerung über Drehregler für Kräne 3. Control via rotary control for cranes
Der Modus wird aktiviert mit CV115 = 3. The mode is activated with CV115 = 3.
Außerdem muss CV29 = 6 sein (Lokmodus). In addition, CV29 = 6 must be set (loc mode).
Wenn die entsprechende Funktionstaste If the corresponding function key (CV119)
(CV119) gedrückt ist, folgt der Servo is pressed, the servo follows the throttle.
dem Fahrregler.
Der Decoder kann auch 3 Positionen (rechts, links The decoder can also have 3 positions
mittig, Lagen einstellbar in CV117/118/102) separat (right, left, central, layers adjustable in
über 2 Weichenadressen ansteuern. Die 2. Adresse CV117/118 and CV102) separately control
ist per Auslieferung abgeschaltet (0), in CV130/131 via 2 turnout addresses. The 2nd address
kann diese aktiviert werden, interessant ist diese is switched off by delivery (0), in CV130/131
Funktion für Signale mit 3 Positionen oder andere this can be activated, this is interesting
Objekte die in 3 Positionen angefahren werden function for signals with 3 positions or
sollen. other objects that are approached in 3
positions should.

11 SWD-ED
Programmiersperre Programming lock
Um versehentliches Programmieren To prevent accidental programming to
zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming
Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a
CV 15 = CV 16 ist eine Programmierung programming possible. Changing CV 16
möglich. Beim Ändern von CV 16 ändert sich changes automatically also CV 15.
automatisch auch CV 15. Mit CV 7 = 16 kann With CV 7 = 16 can the programming
die Programmiersperre zurückgesetzt werden. lock reset.
STANDARTWERT CV 15/16 = 225 STANDARD VALUE CV 15/16 = 225
Programmiermöglichkeiten Programming options
Dieser Decoder unterstützt die folgenden This decoder supports the following
Porgrammierarten: Bitweise, POM, Register programming types: bitwise, POM and
CV lesen & schreiben. CV read & write and register-mode.
Es wird keine zusätzliche Last zur Programmierung There will be no extra load for
benötigt. programming.
Im POM (Programmierung auf dem Hauptgleis) In POM (programming on maintrack) the
wird ebenfalls die Programmiersperre unterstützt. programming lock is also supported.
Der Decoder kann zudem auf dem Hauptgleis The decoder can also be on the main
programmiert werden, ohne das andere Decoder track programmed without the other
beeinflusst werden. Somit muss bei Programmierung decoder to be influenced. Thus, when
kein Ausbau des Decoders erfolgen. programming the decoder can not be
removed.
HINWEIS: Um POM zu nutzen ohne andere NOTE: To use POM without others
Decoder zu beeinflussen muss Ihre Digitalzentrale decoder must affect your digital center
POM an spezifische Decoderadresse unterstützten POM to specific decoder adresses

12 SWD-ED
Programmierung von binären Werten Programming binary values
Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of
sogenannten binären Werten. Das so-called binary values. The
bedeutet, dass mehrere Einstellungen in means that several settings
einem Wert zusammengefasst werden. in a value. Each function has a bit
Jede Funktion hat eine Bitstelle und position and a value. For
eine Wertigkeit. Zur Programmierung programming such a CV must have
einer solchen CV müssen alle Wertigkeiten all the significances can be added. A
addiert werden. Eine deaktivierte Funktion disabled function has always the
hat immer die Wertigkeit 0. value 0.
BEISPIEL: Sie wollen 28 Fahrstufen, EXAMPLE: You want 28 drive steps
lange Lokadresse programmieren. and long loco address. To do this,
Dazu müssen Sie in CV 29 den Wert you must set the value in CV 29
2 + 32 = 34 programmieren. 2 + 32 = 34 programmed.
Programmierung Weichenadressen Programming switch adress
Weichenadressen bestehen aus 2 Werten. Switch addresses consist of 2 values.
Für Adressen < 256 kann der Wert direkt For addresses < 256 the value can be
in Adresse tief programmiert werden. directly in address low. The high address is
Adresse hoch ist dabei immer 0. 0. If the address is > 255 this is as
Wenn die Adresse > 255 ist, wird diese follows (for example address 2000):
wie folgt berechnet (bspw. Adresse 2000):
2000 / 256 = 7,81, Adresse hoch ist also 7 2000 / 256 = 7,81, address high is 7
2000 –(7x 256) = 208, Adresse tief ist 2000 –(7x 256) = 208, address low is
somit 208. then 208.
Tragen Sie diese Werte in die entsprechenden Programm these values into the SW1 CVs
SW1 (CV120/121) und A1 (CV127/128) CVs ein. CV120/121 and A2 (CV127/128).

13 SWD-ED
Programmierung Lokadressen Programming loco adress
Lokadresse bis 127 werden direkt in CV 1 Locomotives up to 127 are programmed
eingetragen. Hierzu muss außerdem directly to CV 1. For this, you need CV 29
CV 29 –Bit 5 „aus“ sein (wird autom. gesetzt). Bit 5 „off“ (will set automaticly).
Wenn größere Adressen genutzt werden If larger addresses are used, CV 29 –Bit 5
sollen, muss CV 29 –Bit 5 „an“ sein (automatisch must be „on“ (automaticly if change CV
wenn CV 17/18 geändert wird). Die 17/18). The address is now in CV 17
Adresse wird nun in CV 17 und CV 18 and CV 18 stored. The address is then
gespeichert. Die Adresse wird dann wie like follows (e.g. loco address 3000):
folgt berechnet (bspw. Lokadresse 3000):
3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203. 3000 / 256 = 11,72; CV 17 is 192 + 11 = 203.
3000 –(11 x 256) = 189; CV 18 ist also 189. 3000 –(11 x 256) = 189; CV 18 is then 189.
Resetfunktionen Reset functions
Über CV 7 kann der Decoder zurückgesetzt The decoder can be reset via CV 7. Various
werden. Dazu sind div. Bereiche nutzbar. areas can be used for this purpose.
Schreiben mit folgenden Werten: Write with the following values:
•11 (Grundfunktionen) 11 (basic functions)
•16 (Programmiersperre CV 15/16) 16 (programming lock CV 15/16)
•33 (Funktions- und Weichenausgänge) 33 (function and switch outputs)

14 SWD-ED
CV-Tabelle
S = Standard, L = Lokadresse, W = Weichenadresse, LW = Lok- und Weichenadresse nutzbar
CV
Beschreibung
S
L/W
Bereich
Bemerkung
1
Lokadresse
3
L
1 –127
wenn CV 29 Bit 5 = 0 (automatisch)
7
Softwareversion
–
–
nur lesbar (10 = 1.0)
7
Decoder-Resetfunktionen
3 Resetbereiche wählbar
11
16
33
Grundfunktionen (CV 1,11-13,17-19,29-118)
Programmiersperre (CV 15/16)
Funktions- & Weichenausgänge (CV 119-129)
8
Herstellerkennung
160
–
nur lesbar
7+8
Registerprogramiermodus
Reg8 = CV-Adresse
Reg7 = CV-Wert
CV 7/8 behalten dabei ihren Wert
CV 8 erst mit Zieladresse beschreiben, dann
CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 49 soll 3 haben)
➔CV 8 = 49, CV 7 = 3 senden
11
Analogwechsel
30
30 –255
1ms je Wert
15
Programmiersperre (Schlüssel)
225
LW
0 –255
Zum Sperren nur diesen ändern
16
Programmiersperre (Schloss)
225
LW
0 –255
Änderung hier ändert CV 15
17
Lange Lokadresse (hoch)
128
L
1 –
10239
Aktiv nur wenn CV 29 Bit 5 = 1
(automatisch wenn CV 17/18 geändert)
18
Lange Lokadresse (tief)
29
NMRA Konfiguration
132
LW
bitweise Programmierung (Wert addieren)
Bit
Wert
AUS (Wert 0)
AN
1
2
14 Fahrstufen
28/128 Fahrstufen
2
4
nur Digitalbetrieb
Digital + Analogbetrieb
5
32
kurze Lokadresse (CV 1)
lange Lokadresse (CV 17/18)
7
128
Steuerung per Lokadresse
Steuerung per Weichenadresse
48
Weichenadressberechnung
0
W
0/1
0 = Weichenadresse nach Norm
1 = Weichenadresse wie Roco, Fleischmann
49
MD Konfiguration
0*
LW
bitweise Programmierung (Wert addieren)
Bit
Wert
AUS (Wert 0)
AN
0
1
Servo keine definierte Position
Servo definierte Position
1
2
Servo def. Position „gerade“
Servo def. Position „Abzweig“
2
4
Servo normaler Ausgang
Servo invertierter Ausgang
3
8
Servo Endposition nicht halten
Servo Endposition halten
4
16
A1 normaler Ausgang
A1 invertierter Ausgang
5
32
A1 normal
A1 Herzstückpolarisation
6
64
A1 normal
A1 blinkt beim Stellvorgang
7
128
A1 normal
A1 autom. an bei Bewegung

15 SWD-ED
102
Stellposition mitte
66
LW
0 –255
Drehbereich in Grad
103
Glockenmodus Anfahrrampe
15
LW
0 –255
1 ms / Wert für die Rampenzeit
104
Glockenmodus
Ausschwingungen
5
LW
0 –255
Anzahl der Ausschwingungen im
Glockenmodus
113
Servo-Modus Spezialzeit
5
LW
0 –255
CV115=1: Nachschwingzeit nach Abschaltung
CV115=2: Geschwindigkeit für Nachwippen
114
Servo-Modus Schaltzeit
20
LW
0 –255
CV115 = 1: Wartezeit an Endposition mit
Zeitwert 0,1 sek. pro Wert
CV115 = 2: Rück-Schwingposition in Grad
115
Servo-Modus
0
LW
0 –3
0 = normale Funktion
1 = Schwingen (bspw. für Glocken)
2 = Nachwippen an den Enden (bspw. Signal)
3 = Steuerung über Drehregler/Fahrstufen
116
Servowartezeit
5
LW
1 –20
An Servo anzupassen falls unruhiger Lauf
117
Stellposition rechts
180
LW
0 –255
Drehbereich in Grad
An Antrieb anzupassen
118
Stellposition links
60
LW
0 –255
119
Servo Schaltbefehlszuordnung
1
L
siehe Anhang 1, aktiv wenn CV 29 Bit 7 = 0
120
Servo Adresse hoch
0
W
1 –2048
Aktiv wenn CV 29 Bit 7 = 1
Weichenschaltadresse für Servo
121
Servo Adresse tief
1
W
122
Servo Geschwindigkeit
15
LW
0 –255
Geschwindigkeit 1 ms pro Wert
123
Servo Schaltzeit für autom.
Rückschalten
0
LW
0 –255
0 = aus
1 –255 = Zeitbasis 0,25 sek. pro Wert
124
Servo Haltezeit nach
Endpositionserreichung
0
LW
0 –255
0 = aus
1 –255 = Zeitbasis 0,1 sek. pro Wert
wichtig, wenn Geschwindigkeit klein ist
125
A1 Schaltbefehlszuordnung
2
L
siehe Anhang 1, aktiv wenn CV 29 Bit 7 = 0
126
A1 Dimmwert
100
LW
1 –100
Dimmwert in % (1 % ca. 0,2 V)
127
A1 Adresse hoch
0
W
1 –2048
Aktiv wenn CV 29 Bit 7 = 1
Weichenschaltadresse für Ausgang
128
A1 Adresse tief
2
W
129
A1 Zeitwert für Sonderfunktion
2
LW
1 –255
Zeitbasis 0,1 sek. pro Wert
ANHANG 1 - Schaltbefehlszuordnung
Wert
Verwendung
Bemerkung
0 –28
0 = Schalten per Lichttaste
1 –28 = Schalten per F-Taste
+64
dauerhaft ausgeschaltet
Nicht für Servo
+128
dauerhaft angeschaltet
Nicht für Servo

16 SWD-ED
CV-Table
S = Default, L = Loco address, S = Switch address, LS = Loco and switch address usable
CV
Description
S
L/S
Range
Note
1
Loco address
3
L
1 –127
if CV 29 Bit 5 = 0 (automatically reset)
7
Software version
–
–
read only (10 = 1.0)
7
Decoder reset functions
3 ranges available
11
16
33
basic settings (CV 1,11-13,17-19,29-118)
programming lock (CV 15/16)
function- & Switch outputs (CV 119-129)
8
Manufacturer ID
160
–
read only
7+8
Register programming mode
Reg8 = CV-Address
Reg7 = CV-Value
CV 7/8 don’t changes his real value
CV 8 write first with cv-number, then CV 7
write with value or read
(e.g.: CV 49 should have 3)
➔CV 8 = 49, CV 7 = 3 writing
11
Analog timeout
30
30 –255
1ms each value
15
Programming lock (key)
225
LS
0 –255
to lock only change this value
16
Programming lock (lock)
225
LS
0 –255
changes in CV 16 will change CV 15
17
Long loco address (high)
128
L
128 –
10239
activ only if CV 29 Bit 5 = 1
(automatically set if change CV 17/18)
18
Long loco address (low)
29
NMRA configuration
132
LS
bitwise programming (add value)
Bit
Value
OFF (Value 0)
ON
1
2
14 speed steps
28/128 speed steps
2
4
only digital operation
digital + analog operation
5
32
short loco address (CV 1)
long loco address (CV 17/18)
7
128
control with loco address
control with switch address
48
Switch address calculation
0
S
0/1
0 = Switch adress like norm
1 = Switch adress like Roco, Fleischmann
49
MD configuration
0*
LS
bitwise programming (add value)
Bit
Value
OFF (Value 0)
ON
0
1
Servo no defined position
Servo defined position
1
2
Servo def. position „straight“
Servo def. position „turned“
2
4
Servo normal output
Servo inverted output
3
8
Servo don’t hold endposition
Servo hold endposition
4
16
A1 normal output
A1 inverted output
5
32
A1 normal function
A1 heart polarisation
6
64
A1 normal function
A1 flashes while switching
7
128
A1 normal function
A1 autom. on if moving

17 SWD-ED
102
Switch position mid
66
LW
0 –255
Turn area in degree
103
Bell-Mode drive on ramp
15
LW
0 –255
1 ms / value for ramp
104
Bell-Mode swing-off numbers
5
LW
0 –255
numbers of swings in bell-mode
113
Servo-Mode special time
5
LW
0 –255
CV115=1: Swing time after finish
CV115=2: Speed for Re-Swinging
114
Servo-Mode switch time
20
LW
0 –255
CV115 = 1: Wait time at end position with
time base 0,1 sec. per value
CV115 = 2: Back-Swinging in degree
115
Servo-Mode
0
LW
0 –3
0 = normal function
1 = swinging (e.g. bells)
2 = re-swing at the end levels, e.g. for signals
3 = control via turn-wheel/speed steps
116
Servo wait time
5
LS
1 –20
Fit to servo if bad moving
117
Switch position right
180
LS
0 –255
Turn area in degree
change if e.g. slider will be pressed hard
118
Switch position left
60
LS
0 –255
119
Servo command allocation
1
L
see attachment 1, active if CV 29 Bit 7 = 0
120
Servo address high
0
S
1 –2048
active if CV 29 Bit 7 = 1
switch address for servo
121
Servo address low
1
S
122
Servo speed value
15
LS
0 –255
Speed value 1 ms each value
123
Servo time for automatic switch
back function
0
LS
0 –255
0 = off
1 –255 = time base 0,25 sec. each value
124
Servo staytime
hold time after reach end
position
0
LS
0 –255
0 = off
1 –255 = time base 0,1 sec. each value
important, when drives peed is small
125
A1 command allocation
2
L
see attachment 1, active if CV 29 Bit 7 = 0
126
A1 dimming value
100
LS
1 –100
dimming value in % (1 % ca. 0,2 V)
127
A1 address high
0
S
1 –2048
active if CV 29 Bit 7 = 1
switch address for output A1
128
A1 address low
2
S
129
A1 time for special function
2
LS
1 –255
time base (0,1s / value)
ATTACHMENT 1 –Command allocation
Value
Application
Note
0 –28
0 = Switch with light key
1 –28 = Switch with F-key
+64
permanent off
Not for Servo
+128
permanent on
Not for Servo

18 SWD-ED
Technische Daten Technical data
Spannung: Power supply:
10-27V DC/DCC 10-27V DC/DCC
5-18V AC 5-18V AC
Stromaufnahme: Current:
5mA (ohne Funktionsausgänge) 5mA (with out functions)
Maximaler Funktionsstrom: Maximum function current:
A1 0.1A A1 0.1 Amps.
Servo 0.5A Servo 0.5 Amps.
Maximaler Gesamtstrom: Maximum current:
1A 1 Amps.
Temperaturbereich: Temperature range:
-20 bis 85°C -20 up to 85°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
1.5*3.3*2 1.5*3.3*2
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.

19 SWD-ED
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.

20 SWD-ED
Hotline Hotline
Bei Serviceanfragen und Schaltplänen For technical support and schematics for
für Anwendungsbeispiele richten Sie sich application examples contact:
bitte an:
MD Electronics MD Electronics
[email protected] [email protected]
[email protected] [email protected]
www.md-electronics.de www.md-electronics.de
MD-TV MD-TV
