INSTRUCTION MANUAL
31-1885
Digital Caliper
1000mm / 40"
Q1885
Page 1

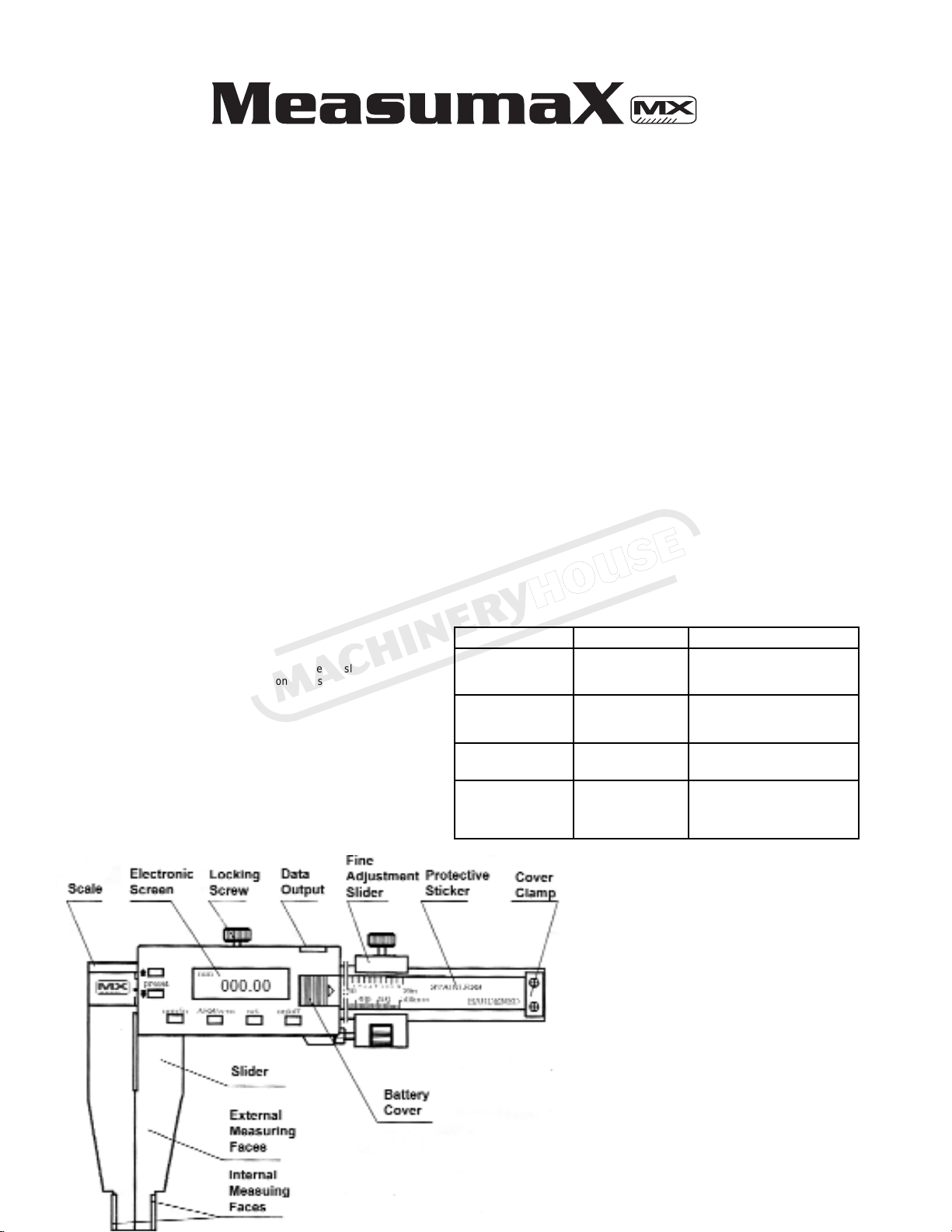

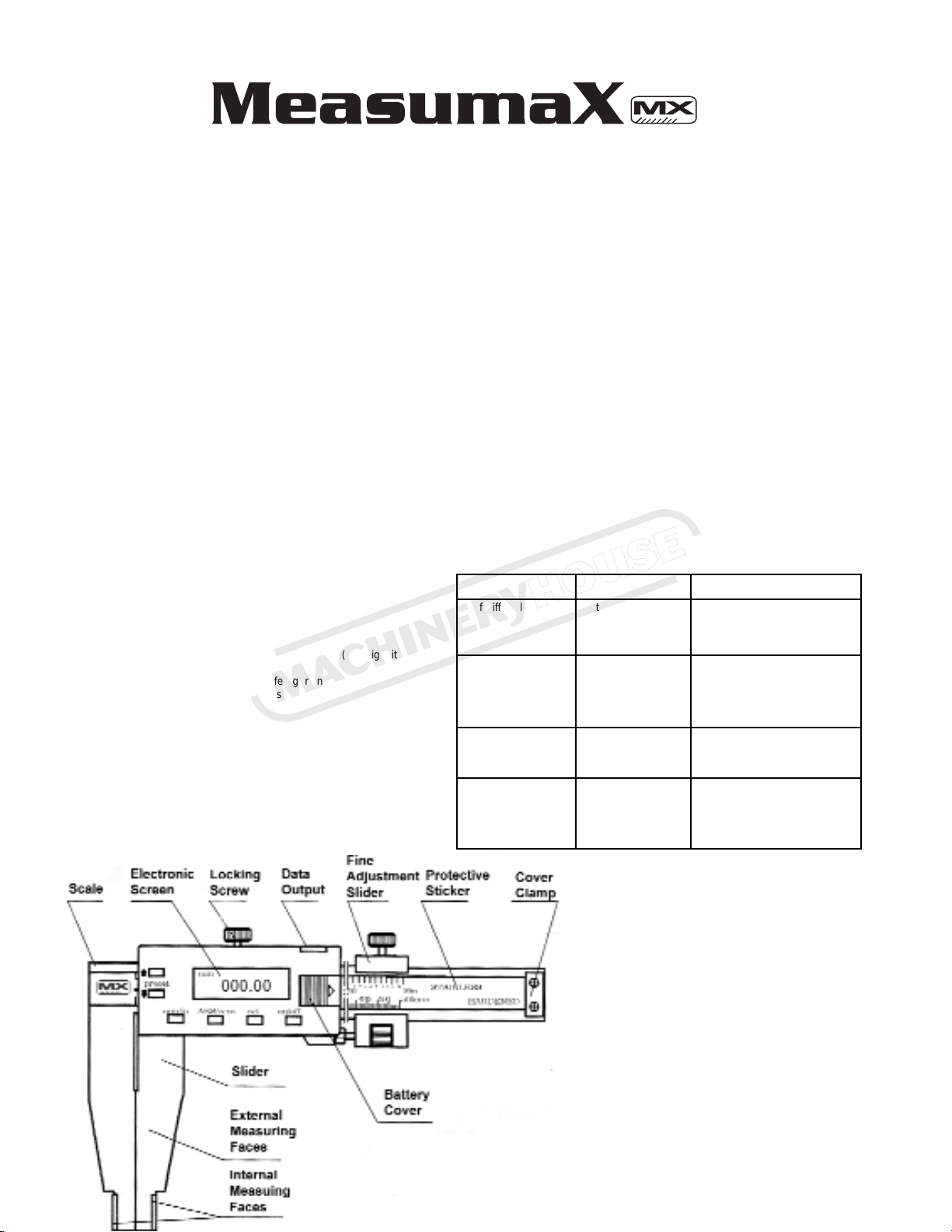

Instruction Manual for 31-1885 (Q1885)
18/12/2014

ELECTRONIC DIGITAL CALIPER
INSTRUCTIONS?
1) Before using the digital caliper for the first time, wipe the surface of the pro-
tective sticker with dry and clean cloth to get rid of the condensed water or
with cloth soaked with cleapir.g IiI.
2)Operating Conditions: Temperature: 5-40°C
Relative Humidity: Lower than 80%
Do not allow any liquid that contains water or moisture from touching the pro-
tective layer with graduations
3)Never apply voltage (e.g. engraving with an electric pen) on any part of the
digital caliper. This could cause damage to the ectronics
4)Preset a starting point of measurement correctly(please refer to the applica-
tion).
Unless presetting, do not press "set" button purposelessly for fear of measure-
ment error.
BUTTON FUNCTIONS:
on/off: power
on/off switch
in/mm:
Inch/mm interchange
ABS/zero:
Absolute measured value- Relative zero ' point' interchange.
Absolute Measurement: without "INC" characters display.
The abolute measument is the overall measument taken from the point that the zero
was set.
Incrament INC is a way of selecting a temorary zero for the purpose of taking a
short measurment with out loosing the original zero point e.g. measuring the diame-
ter of an axle, the presetted value must be zero. For internal measuring, e.g. measur-
ing the bore diameter, the presetted value must be 20nm. The absolute measured
value is equal to the presetted value plus the slider displacement from the starting
point of measurement relatively (Positive number to the right, Negative number to the
left).
Relative Measurement: With "INC" characters display. Set a relative zero point by
pressing "ABS/zero" button. The measured value is equal to the slider displacement
from the relative zero point relatively (Positive number to the right, Negative number
to the left).
set: Button for presetting.
With one press on this button, the presetted value will be displayed ( The value has
been presetted to be zero in the factory), Press this button and "IF" or "A" simultane-
ously, "SET" will flash on the upper side of the screen, showing it's ready for the pre-
setting value. Keep pressing on "y" or "s" button alone, the numerical value will
decrease or increase continuously to the wanted value. Then release the button.
Press "set" button alone again and "SET" will disappear, which means that the prest-
ting is finished.
DATA OUTPUT:
The data can be transfered to a computer with a special cable.
Binary code, 24 bits. Each datum will be sent twice
The cycle is 300ms (20ms in fast reading state). Transmitting time: 0. 5ms.
Pulse Range of Data: Datum Level ‹0.2v, Level "1" >1.3v
Clock Pulse CP: 90KHZ, effective for high electrical level
TECHNICAL SPECIFICATIONS:
I) Resolution: 0.01mm
2) Repeatability: O. 01nmi
3) Accuracy: +/-(0.02+0.00005 x L).
L represents the length from
the origin to the given position (mm). The accuracy obtains accurately to 2
decimal places.
4) Maximum Measuring Speed: Im/s;
5) Power: One heavy duty silver oxide button battery SR44, 1.55v. 6.
APPLICATIONS:
1) Clean the surface of the protective sticker (please refer to the
Instructions above) and all measuring faces.
2) Loosen the locking screw and move the slider. Check to see if the
display screen and all the buttons work properly.
3) Preset the starting point of the measurement:
Maintenance Instructions
1. Keep the caliper clean and dry(Liquid can damage the sliding head).
2. Faces should be cleaned gently with cotton fabrics. Never use petrol, ace
tone and other organic solutions.
3. In order to save power turn off the unit when caliper is going to stay idle for
some time.
4. Never apply any electronic pressure on any part of the caliper and never
use an electronic engraving pen for the fear of damaging the circuitry.
Battery and Replacement
The battery supplied is for the purpose of checking the functions and operation
of the caliper and may not satisfy the specified battery life.
Flashing of digits shows a flat battery. Take off the battery cover by sliding off
the the cover and replace battery (positive side facing up).
Failure Cause Solution
Five digits flashing
simultaneously every
second
Battery voltage lower
than 1.45 volts Replace the battery.
Display doesn’t
change when the slid-
ing head is moved.
Circuit not resetting. Take out the battery and replace
after 30 seconds.
Less accurate than
specified Dirt in the sensor Remove the sliding head cover and clean
No display on the LCD 1. Battery has poor
contact
2. Battery vfolatge
lower than 1.4 volts
1. Remopve battery cover and
clean the contact points
2. Replace the battery.
Trouble Shooting
Page 2
Instruction Manual for 31-1885 (Q1885)
18/12/2014

ELEKTRONISCHER DIGITALER TASTZIRKEL
INSTRUCTIONS.
1) Vor Benutzen des digitalen Tastzirkels zum erstem Mal, wischt die
Oberfläche vom schützenden Aufkleber mit trockenem und sauberem Tuch,
vom abgekürzten Wasser befreit zu werden, oder mit Tuch, das mit cleapir
eingeweicht wird. g IiI.
2) bedienend Bedingungen: Temperatur: 5-40°C Relative Feuchtigkeit: Lassen
Sie herunter als 80% erlaubt keiner Flüssigkeit, die Wasser
oder Feuchtigkeit von Berührung die schützende Schicht mit Abstufungen
3 enthält) Nie verwendet Spannung (E. g. schneidend mit einem elektrischen
Kugelschreiber ein) auf irgendeinem Teil vom digitalen Tastzirkel. Dies könnte
Schaden am ectronics
4)Preset ein Startpunkt der Messung richtig verursachen (beziehen sich bitte
auf die Anwendung). Es sei denn Voreinstellung, drückt „Satz“knopf sinnlos für
Angst vor Messungsfehler nicht.
KNOPF FUNKTIONIERT:
Auf/ab: betreiben Sie Netzschalter i
n/Mm: Zoll/Mm Austausch
ABS/null: Absolutes hat Wert gemessen- Verwandter null „Punkt“ austausch.
Absolute Messung: ohne „INC“ Charaktere stellt dar. Der abolute measument ist der
Gesamt measument, der vom Punkt genommen worden ist, der der null gesetzt
wurde.
Incrament INC ist ein Weg, einen temorary null zwecks Nehmens eines kurzen mea-
surment mit aus Lösen von des Originals null Punkt auszuwählen, der z.B. den
Durchmesser von einer Achse misst, muss der voreingestellte Wert null sein. Für
inneres Messen, das z.B. den Bohrungsdurchmesser misst, muss der voreingestellte
Wert 20nm sein. Das Absolute hat Wert ist gleich dem voreingestellten Wert plus die
Führungsverlagerung vom Startpunkt der Messung verhältnismäßig (Positive Zahl
nach rechts, Negative Zahl nach links) gemessen.
Relative Messung: Mit „INC“ Charakteren stellt dar. Setzen Sie einen Verwandten
null Punkt durch Drücken „ABS/null“ Knopf. Der gemessene Wert ist gleich der
Führungsverlagerung vom Verwandten null Punkt verhältnismäßig (Positive Zahl
nach rechts, Negative Zahl nach links). Satz: Knöpfen Sie für Voreinstellen zu. Mit
einer Presse auf diesem Knopf wird der voreingestellte Wert dargestellt werden (ist
Der Wert voreingestellt worden, null in der Fabrik) zu sein, Drückt diesen Knopf und
„WENN“ oder „Ein“ gleichzeitig, „SATZ“ wird auf der oberen Seite vom Schirm
aufleuchten, der es zeigt, ist bereit für den Voreinstellungswert. Behalten Sie, um „Y“
oder „s“ Knopf allein weiterzumachen, der numerische Wert wird abnehmen oder
wird ununterbrochen zum gewollten Wert vermehren. Geben Sie dann den Knopf
frei. Presse hat Knopf allein wieder „gesetzt“ und wird verschwinden „SETZT“, welch-
es Mittel, das der prestting beendet ist.
DATE Nausgabe:
Die Daten können auf einen Computer mit einem besonderen Kabel übertra-
gen werden. Binärer Code, 24-Bit. Jedes Datensatz wird zweimal Den Zyklus
ist 300 Frau geschickt werden (20 Frau in schnell lesend erklärt). Sendende
Zeit: 0. 5 Frau. Pulsieren Sie Bereich der Daten: Datensatz Ebene ‘0.2v,
Höhe „1“ >1.3v Uhr Puls CP: 90KHZ, effektiv für hohe elektrische ebene
TECHNISCHE SPEZIFIKATIONEN: I)
Beschlussfassung: 0.01mm 2) Wiederholbarkeit: O. 01nmi 3)
Genauigkeit: +/-(0.02+0.00005 X L). L vertritt die Länge vom Ursprung zur
gegebenen Position (Mm). Die Genauigkeit erhält genau zu
2 Dezimalstellen.
4) Maximum Messend Geschwindigkeit: Im/s;
5) Kraft: Eine schwere Pflicht silberne Oxid Knopf Batterie SR44, 1.55v. 6.
ANWENDUNGEN:
1) Reinigt die Oberfläche vom schützenden Aufkleber (beziehen sich bitte auf
die Anweisungen oben) und alle messenden Gesichter.
2) Auflockert die Sicherungsschraube und bewegt die Führung.
Kontrolle zu sehen, wenn der Bildschirm und die ganzen Knöpfe ordentlich
arbeiten.
3) voreinstellt den Startpunkt von der Messung:
Wartungs Anweisungen
1. Behalten Sie den Tastzirkel zu reinigen und zu trocknen (Flüssigkeit kann den
schiebenden Kopf beschädigen).
2. Gesichter sollten sanft mit Baumwollenstoffen gereinigt werden. Benutzen Sie
nie Benzin, Asston und andere organische Lösungen.
3. Um zu sparen, Kraftdrehung ab der Einheit, wenn Tastzirkel untätig eine Zeit
lang bleiben wird.
4. Verwenden Sie nie irgendeinen elektronischen Druck auf irgendeinen Teil
vom Tastzirkel und benutzen Sie nie einen elektronischen Stichkugelschreiber
für die Angst vor Beschädigen des Stromkreises.
Batterie und Ersetzung
Die Batterie hat ist zwecks Prüfens der Funktionen und des Betriebs vom
Tastzirkel versorgt und darf das angegebene Batterienleben nicht befriedigen.
Aufleuchten der Ziffern zeigt eine flache Batterie. Nehmen Sie die
Batteriendecke durch Schieben ab der der Decke ab und ersetzen Sie Batterie
(positiver Seitengegenüberstehen auf).
Ausfall Ursache Lösung
Fünf Ziffern leuchtend
gleichzeitig jede
Sekunde auf
Batterienspannung
herunterlassen als
1,45 Volt
Ersetzen Sie die Batterie.
Stellen Sie ändert
nicht dar, wenn der
schiebende Kopf
bewegt ist.
.Kreislauf nicht
Nachstellung. Nehmen Sie die Batterie heraus und ersetzen Sie nach 30
Sekunden.
Weniger genau als
angegeben Schmutz im Sensor Nehmen Sie die schiebende Kopfdecke heraus und reinigen
Sie
Keine Ausstellung auf
dem LCD 1. Batterie hat armen Kontakt
2. Batterie vfolatge
herunterlassen als
1,4 Volt
1. Remopve Batterie Decke und
reinigt den Kontakt deutet
2. Ersetzen Sie die Batterie.
Schwierigkeit Schießend
