Medc Sm87bg User manual

Please note that every care has been taken to ensure the accuracy of our technical manual. We do not, however,

accept responsibility for damage, loss or expense result-ing from any error or omission. We reserve the right to

make alterations in line with technical advances and industry standards.

Для обеспечения максимальной точности нашего технического руководства были предприняты

все возможные меры. Наша компания не несет ответственности за повреждения, ущерб или

расходы, связанные с возможным наличием в нем ошибок или пропусков. Мы оставляем

за собой право вносить в него изменения с учетом технического прогресса и изменения

промышленных стандартов.

Toutes les précautions ont été prises pour garantir la précision de cette notice technique. Toutefois, nous ne

saurions accepter de responsabilité à l’égard des dégâts, pertes ou frais résultant d’une quelconque erreur ou

omission. Nous nous réservons le droit d’apporter d’éventuelles modiﬁcations pouvant résulter de progrès

techniques ou de l’évolution des normes industrielles.

Wir möchten Sie darauf hinweisen, dass wir große Sorgfalt darauf verwendet haben, die Richtigkeit unserer

technischen Anleitung zu gewährleisten. Wir übernehmen jedoch keine Verantwortung für Schäden, Verluste oder

Kosten, die sich aus einem etwaigen Fehler oder einem Versäumnis ergeben. Änderungen die dem technischen

Fortschritt bzw. neusten Industrienormen entsprechen, behalten wir uns vor.

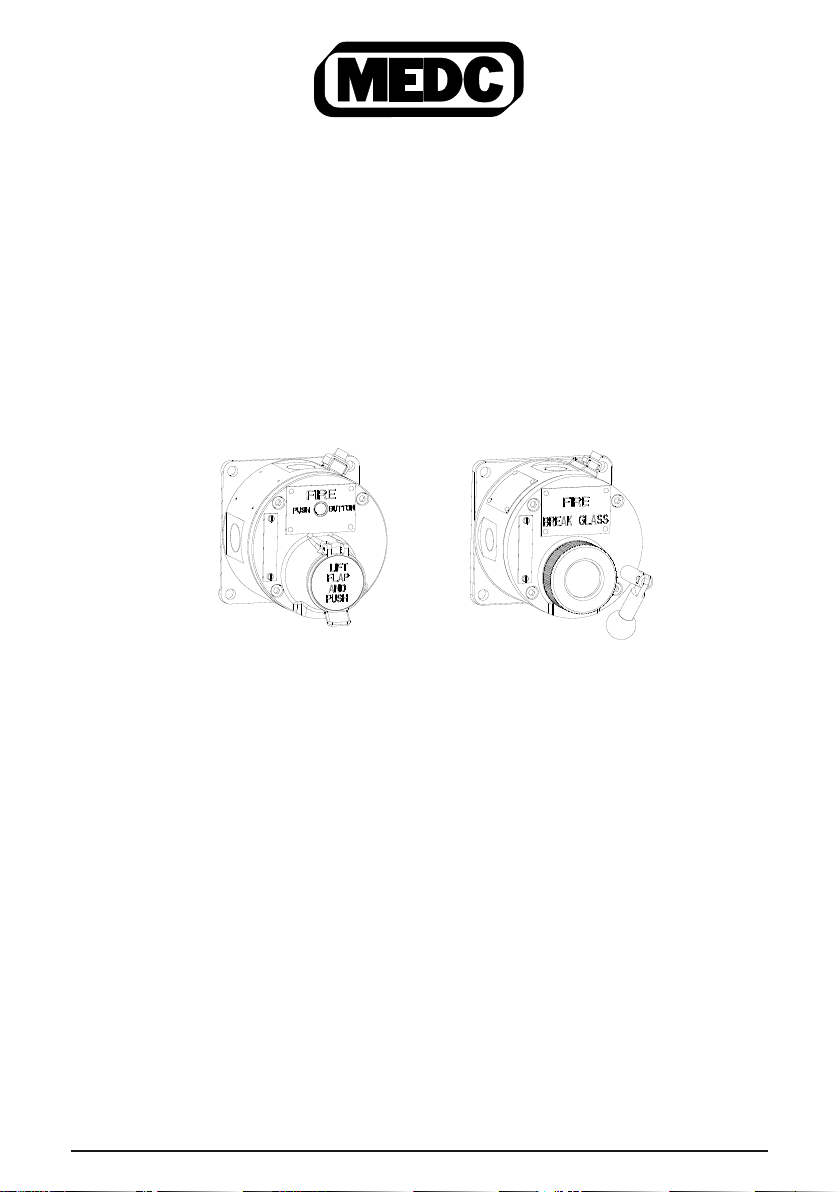

Technical Manual for the Manual Call Points SM87BG/PB Exi Versions

Техническое руководство Устройства включения

сигнализации версий SM87BG/PB Exi

Manuel Technique pour les versions Exi SM87BG/PB de Points

de Déclenchement Manuel

Technische Anleitung für die Manuellen Feuermelder SM87BG/PB

Exi-Ausführungen

Manual técnico de los pulsadores manuales SM87BG/PB versiones Exi

Manual Técnico para o Manual Pontos de Chamada Manuais Versões

Exi SM87BG/PB

Por favor, tenha em atenção que tivemos todo o cuidado para garantir a precisão do nosso manual técnico. No

entanto, não nos responsabilizamos por danos, perdas ou despesas resultantes de qualquer erro ou omissão.

Reservamo-nos o direito de fazer alterações conforme os avanços técnicos e padrões industriais.

English

1.0 INTRODUCTION

These manual ﬁre alarm, emergency shutdown breakglass and pushbutton units have been designed for the most arduous

environmental conditions. The units are both easy to install and maintain. A choice of either stainless steel or marine grade

aluminium alloy makes the range suitable for either offshore or onshore industries

The units are available with the following options and features:

Lift Flap

Duty label

Tag label

Earth continuity via internal/external earth studs

LED (encapsulated)

End of Line and Series resistors and diodes (encapsulated)

Switches (two maximum)

M20 or M25 gland entries in a range of positions, with a maximum of four

Terminals up to a maximum of 9 x 2.5mm2

Test key facility on breakglass units

Optional momentary or latching with key reset actions

2.0 INSTALLATION

General

The unit should not be installed where it may be subjected to mechanical and thermal stresses or where it may be attacked by

existing or foreseeable aggressive substances.

The unit has been designed such that it does not:

s'IVERISETOPHYSICALINJURYOROTHERHARMDUETOCONTACTs0RODUCEEXCESSIVESURFACETEMPERATUREINFRAREDELECTROMAGNETICORIONISINGRADIATIONs(AVENONELECTRICALDANGERSWhen installing and operating explosion-protected equipment, requirements for selection, installation and operation should

be referred to, e.g. IEC60079-14 worldwide and the ‘National Electric Code’ in North America. Additional national and/

or local requirements may also apply.

Ensure that all nuts, bolts and ﬁxings are secure

Ensure that only the correct listed or certiﬁed stopping plugs are used to blank off unused gland entry points and that the

.%-!)0RATINGOFTHEUNITISMAINTAINED-%$#RECOMMENDTHEUSEOFASEALINGCOMPOUNDSUCHAS(9,/-!20,ONTHEthreads of glands and stopping plugs in order to maintain the IP rating of the unit.

The unit should be mounted on a vertical surface using the four off Ø9mm ﬁxing holes in the base. These have been designed

to accept and M8 screw or bolt

MEDC recommend the use of stainless steel screws.

Cable termination

CAUTION: Before removing the cover assembly, ensure that the power to the unit is isolated

Unscrew the 4 off M6 screws (5.0mm A/F hexagon key) holding the lid to the base. Keep screws in a safe accessible place

as they are not captive.

Twist the cover assembly gently clockwise and anti-clockwise, whilst pulling it away from the base. Remove to gain access to

the interior. The cover assembly should remain attached to the base by means of a retaining strap.

Cable termination should be in accordance with speciﬁcation applying to the required application. MEDC recommends that

all cables and cores should be correctly identiﬁed. Please refer to the wiring diagram provided with the product.

Ensure that only the correct listed or certiﬁed cable glands are used and that the assembly is shrouded and correctly earthed.

All cable glands should be of an equivalent NEMA/IP rating to that of the manual call point and integrated with the unit such

that this rating is maintained.

The internal earth terminal must be used for the equipment grounding connection and the external terminal is for a supplementary

bonding connection where local codes or authorities permit or require such a connection.

Once termination is complete, carefully push the cover assembly back onto the base avoiding damage to the mating surfaces.

Ensure that the retaining strap is not trapped between the mating surfaces and that the o-ring is correctly seated in its groove.

Ensure the retaining strap and wires are clear of the microswitch actuator and operating mechanism. Replace the 4 off M6

screws (5.0mm A/F hexagon key) into the holes in the cover assembly and tighten evenly. Ensure the maximum gap of 0.15mm

is maintained between the cover and the base once assembled.

3.0 OPERATION

The operating voltage of the unit is stated on the unit label. Please see the reference drawing supplied with each unit for details

of wiring and any ﬁtted internal component values

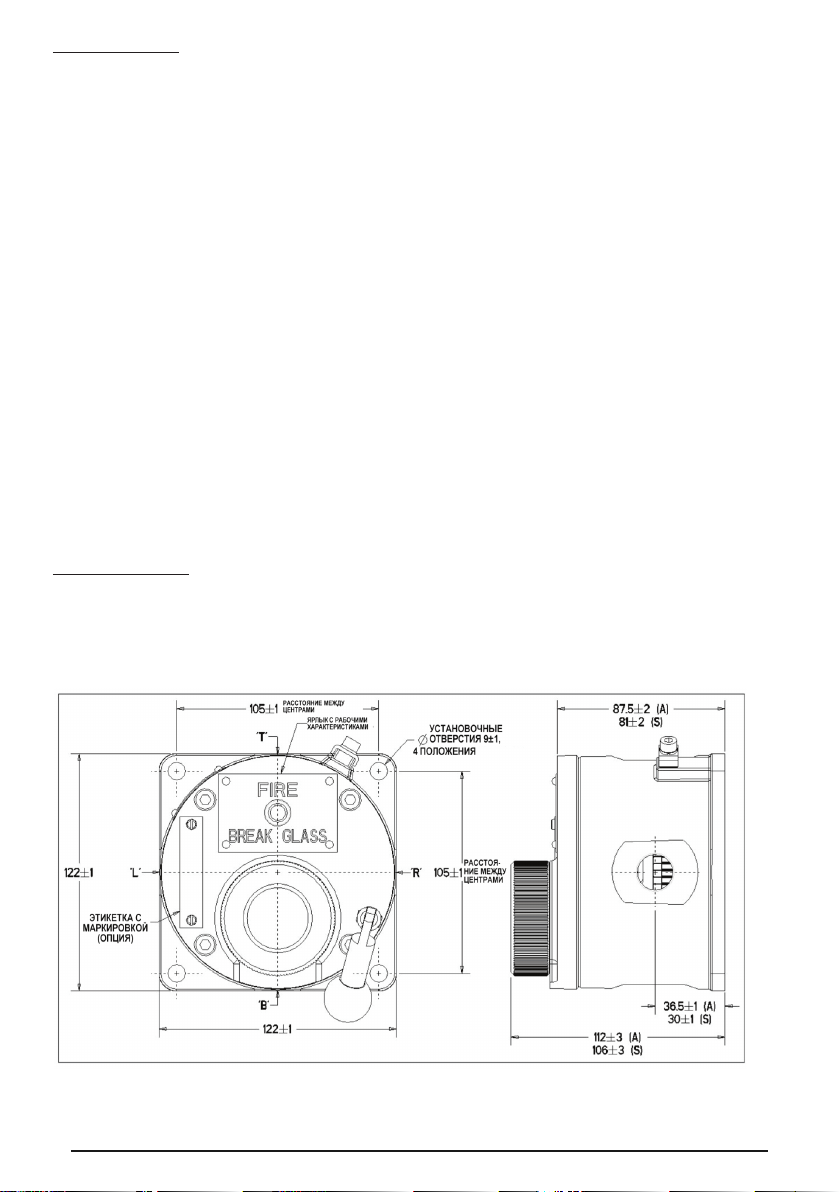

SM87BG GENERAL ARRANGEMENT

SM87BG units - operation

The unit is operated by breaking the glass element in the front of the cover using the hammer attached to the unit. If a lift ﬂap

has been speciﬁed, this will need to be raised ﬁrst to gain access to the glass element.

SM87BG units - resetting procedure

a. To replace the glass, a kit containing O-rings and glass is provided.

b. Unscrew and remove the circular bezel on the front of the unit.

c. Remove the original O-rings and glass and ensure the grooves in the bezel and cover are clean.

d. Fit the larger O-ring into the groove on the cover.

e. Fit the smaller O-ring into the groove on the underside of the bezel:-

i. Offer the O-ring up to the groove.

ii. Place thumbs of both hands side by side onto the O-ring

iii. Press the O-ring down into the groove circumference maintaining even pressure, forcing the O-ring into the groove.

08/ © Cooper MEDC 20

iv. The O-ring should be fully seated in the groove and not fall out when ﬁtting the bezel to the cover.

f. Place the new glass element into position on the cover and assemble the bezel over the top of the glass element.

g. Ensure the glass element stays central on the cover by holding down the glass with thumb through the hole in the centre

of the bezel.

h. Carefully use the glass element to depress the plunger until the glass is in full contact with the cover O-ring. Ensure there

is an even gap around the glass.

i. Without allowing the glass element to move, screw down the bezel until the bottom of the bezel is tightened against the

cover.

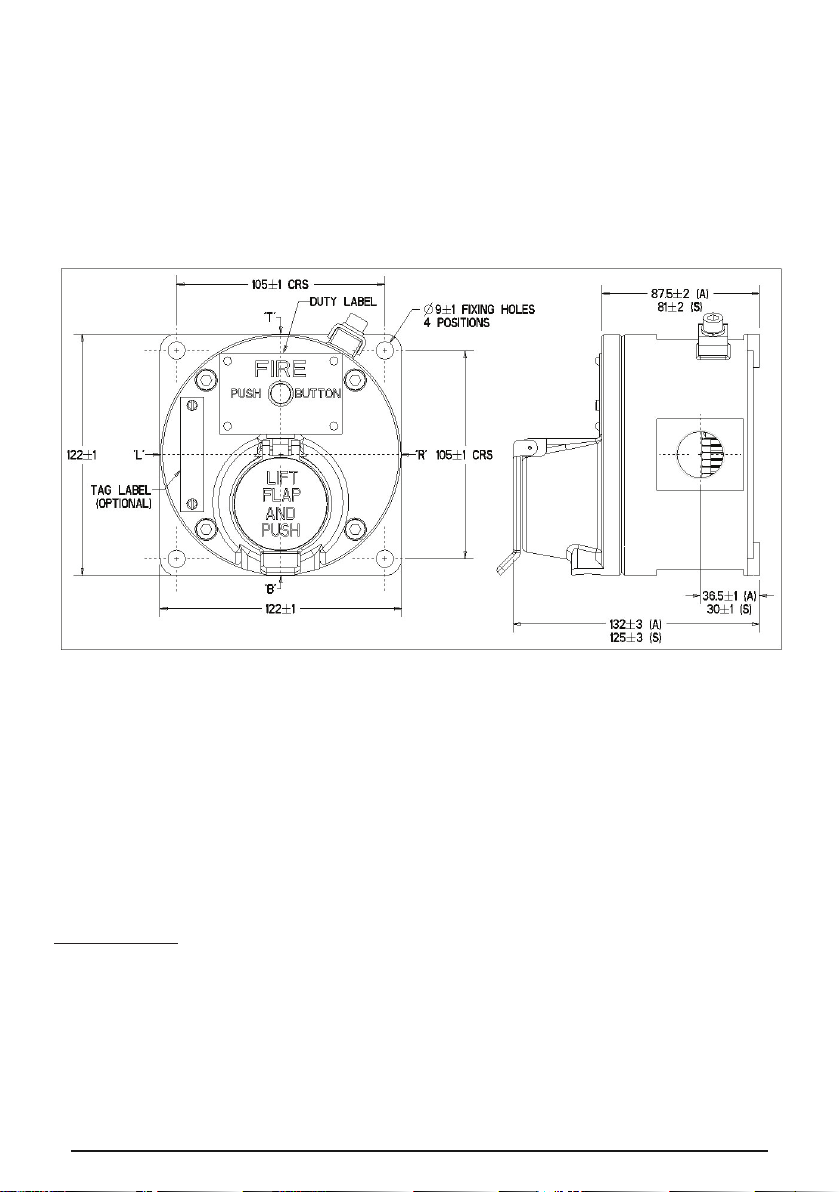

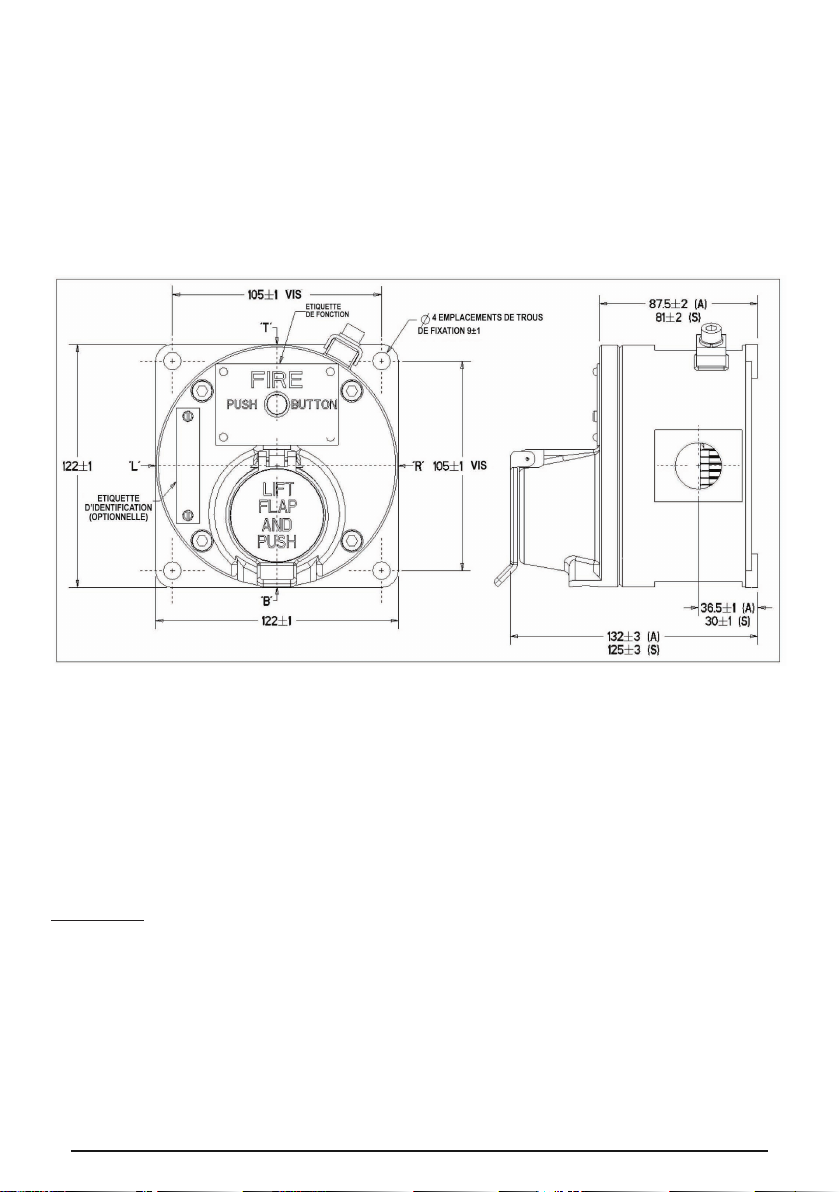

SM87PB GENERAL ARRANGEMENT

SM87PB units - operation

The unit is operated by lifting the ﬂap on the front of the cover, then depressing the steel actuator underneath. Depending on

the unit type ordered, the actuator will either remain in its depressed position or return to its original position.

SM87PB units - resetting procedure

On the units with a latching mechanism, once operated, the actuator remains in its position. To reset the call point, lift the ﬂap

on the front of the unit and insert the key (provided with the unit) into the slot in the front face of the actuator. The key should

be turned slightly to locate it in the actuator and pulled back to the initial position. The key can then be removed and the ﬂap

lowered.

4.0 MAINTENANCE

$URINGTHEWORKINGLIFEOFTHEUNITITSHOULDREQUIRELITTLEORNOMAINTENANCE(OWEVERIFABNORMALORUNUSUALENVIRONMENTALconditions occur due to plant damage or accident etc., then visual inspection is recommended.

If the unit requires cleaning, then only clean exterior with a damp cloth to avoid electro-static charge build up.

If a unit fault should occur, then the unit can be repaired by MEDC. All parts of the unit are replaceable.

If you acquired a signiﬁcant quantity of units, then it is recommended that spares are also made available. Please discuss your

requirements with the Technical Sales Engineers at MEDC.

5.0 CERTIFICATION/APPROVALS

IECEx units

Certiﬁed to IEC 60079-0, IEC 60079-11 and IEC 60079-26

%XIAUNIT)%#CERTIlCATION.O)%#%X"!38Ex ia IIC T4 Ga (-55°C to +55°C)

The IECEx certiﬁcate and product label carry the IECEx equipment protection level marking

Where Ga signiﬁes suitability for use in a Zone 0 surface industries area in the presence of gas.

ATEX units

Certiﬁed to EN60079-0, EN60079-11 and EN60079-26

%XIAUNIT!4%8CERTIlCATION.O"ASEEFA!4%88Ex ia IIC T4 Ga (-55°C to +55°C)

4HE!4%8CERTIlCATEANDPRODUCTLABELCARRYTHE!4%8GROUPANDCATEGORYMARKINGII 1 G

Where:

3IGNIlESCOMPLIANCEWITH!4%8II Signiﬁes suitability for use in surface industries

1 Signiﬁes suitability for use in a zone 0 area

G Signiﬁes suitability for use in the presence of gases

4HE!4%8CERTIlCATEANDPRODUCTLABELALSOCARRYTHEFOLLOWINGMARKThis signiﬁes unit compliance to the relevant European directives, in this case 94/9/EC, along with the number of the notiﬁed

body issuing the EC type examination certiﬁcate.

6.0 SPECIAL CONDITIONS FOR SAFE USE

The apparatus enclosure is made from metal alloy which must be protected against impact to avoid a possible risk of ignition

due to impact

1180

08/ © Cooper MEDC 20

русский

1.0 ВВЕДЕНИЕ

Настоящие устройства ручной пожарной сигнализации, предусматривающие разбивание стекла и

нажатие кнопки аварийного выключения, разработаны для самых тяжелых условий окружающей

среды. Эти устройства легко и устанавливать, и обслуживать. Возможность выбора в качестве

конструкционного материала нержавеющей стали или судостроительного алюминиевого сплава

позволяет использовать их в отраслях промышленности, где работы могут производиться как в морских

условиях, так и на суше.

Устройства выпускаются со следующими возможностями и функциями:

Подъемный щиток

Ярлык с рабочими характеристиками

Этикетка с маркировкой

Заземление при помощи внутренних/наружных заземляющих штырей

СИД (герметизированный)

Конечные и добавочные резисторы и диоды (герметизированные)

Переключатели (не более двух)

Сальниковые вводы размером M20 или M25 в положениях, максимальное число которых не превышает

четырех

Клеммы в количестве до 9 x 2,5мм2

Приспособление с испытательным ключом на устройствах с разбиваемым стеклом

Предусмотренные отдельным заказом кратковременные или фиксируемые действия c возвратом в

исходное состояние с помощью ключа

2.0 УСТАНОВКА

Общая информация

Устройство не должно устанавливаться там, где оно может быть подвергнуто механическим или

тепловым нагрузкам, или там, где оно может оказаться под воздействием каких-либо агрессивных

веществ.

Устройство сконструировано таким образом, чтобы:

• Не приводить к травмам и не приносить другого вреда вследствие контакта с ним.

• Не приводить к перегреву поверхности, а также не являться источником инфракрасного,

электромагнитного или ионизирующего излучения.

• Не приводить к возникновению опасностей, не связанных с наличием электрического тока.

Требования, предъявляемые к выбору, установке и эксплуатации взрывозащищенного оборудования,

должны соответствовать мировому стандарту IEC60079-14 и «Национальным электротехническим

нормативам» для Северной Америки. Необходимо учитывать также наличие дополнительных

федеральных и (или) местных требований.

Проследите, чтобы все гайки, болты и крепления были надежно затянуты

Проследите, чтобы для заглушки неиспользуемых сальниковых вводов использовались только правильно

каталогизированные или сертифицированные заглушки и чтобы был выдержан класс защиты NEMA/

IP устройства. Компания MEDC рекомендует нанести герметик HYLOMAR PL32 на резьбу сальников и

заглушек с целью сохранения класса защиты IP устройства.

Устройство устанавливается на вертикальной поверхности при помощи четырех монтажных отверстий

размером Ø9мм в его основании. Отверстия рассчитаны под винты или болты размером M8

MEDC рекомендует использовать винты из нержавеющей стали.

Кабельный ввод

ОСТОРОЖНО! Перед снятием узла крышки убедитесь в том, что питание устройства отключено.

Выверните 4 винта M6 (размер зева шестигранного ключа — 5,0мм), удерживая крышку на установочной

поверхности. Пока винты не задействованы, держите их в безопасном доступном месте.

Осторожно поворачивайте крышку в сборе по часовой стрелке и против нее, при этом вытаскивая ее

из базовой части. Удалите ее, чтобы получить доступ к внутреннему пространству. Крышка в сборе

должна оставаться присоединенной к базовой части фиксирующей скобой.

Кабельный ввод должен соответствовать спецификациям, разработанным для конкретной прикладной

задачи. MEDC рекомендует, чтобы все кабели и жилы кабелей были должным образом идентифицированы.

См. схему электропроводки, поставляемую вместе с изделием.

Проследите, чтобы использовались только правильно каталогизированные или сертифицированные

кабельные уплотнения и чтобы узел был экранирован и правильно заземлен.

Все кабельные уплотнения должны соответствовать классу защиты NEMA/IP ручного извещателя и

быть встроены в устройство, как того требует этот класс.

Внутренняя клемма заземления должна использоваться для заземления оборудования, а внешняя

клемма — для дополнительного заземления там, где местные законы или власти позволяют или требуют

наличия такого соединения.

По завершении заделки с большой осторожностью поместите крышку в сборе обратно на основание,

стараясь не повредить сопрягающиеся поверхности. Проследите, чтобы фиксирующая скоба не

попала между сопрягающимися поверхностями и чтобы кольцевое уплотнение правильно село в свою

канавку. Проследите, чтобы фиксирующая скоба и провода не задевали привод микропереключателя

и управляющий механизм. Установите 4 винта размером M6 (размер зева шестигранного ключа - 5,0

обратно в отверстия узла крышки и равномерно их затяните. Проследите, чтобы между крышкой

и основанием был выдержан зазор величиной не более 0,15мм.

3.0 ЭКСПЛУАТАЦИЯ

Рабочее напряжение устройства приведено на его этикетке. См. справочный чертеж, поставляемый

вместе с каждым устройством и содержащий детальное описание электропроводки, а также некоторые

подобранные значения внутренних компонентов

ОБЩАЯ КОМПОНОВКАSM87BG

мм)

08/ © Cooper MEDC 20

Устройства SM87BG — эксплуатация

Для управления устройством необходимо разбить стекло в передней части крышки при помощи молотка,

прилагаемого к устройству. В случае если был предусмотрен подъемный щиток, чтобы получить доступ

к стеклу, щиток необходимо предварительно поднять.

Устройства SM87BG — процедура сброса

a. Для замены стекла поставляется комплект, содержащий кольцевые уплотнения и само стекло.

b. Выверните и снимите круглую лицевую панель в передней части устройства.

c. Снимите исходные кольцевые уплотнения и стекло и проследите, чтобы канавки в лицевой

панели и крышке были чистыми.

d. Установите кольцевое уплотнение большего размера в канавку на крышке.

e. Установите кольцевое уплотнение меньшего размера в канавку на обратной стороне лицевой

панели:-

i. Разместите кольцевое уплотнение на канавке.

ii. Положите большие пальцы обеих рук рядом друг с другом на кольцевое уплотнение

iii. Равномерно нажимая на кольцевое уплотнение по всему контуру, вставьте его в канавку.

iv. Кольцевое уплотнение должно полностью сесть в канавку и не должно выпадать при установке

лицевой панели на крышку.

f. Установите новое стекло в надлежащее положение на крышке, а поверх стекла установите

лицевую панель.

g. Обеспечьте центральное положение стекла на крышке, прижимая и удерживая его большим

пальцем через отверстие в центре лицевой панели.

h. Осторожно надавливайте стеклом на шток, пока оно не войдет в полный контакт с кольцевым

уплотнением крышки. Проследите, чтобы зазор вокруг стекла был равномерным.

i. Не сдвигая стекла, вворачивайте лицевую панель до тех пор, пока ее дно не будет прижато к

крышке.

ОБЩАЯ КОМПОНОВКА SM87PB

105±1 расстояни м жду ц нтрами

ярлык с рабочими

характ ристиками установочны

Ø отв рстия 9±1,

4 полож ния

105±1

расстояни

м жду

ц нтрами

этик тка с

маркировкой

(опция)

Устройства SM87PB — эксплуатация

Для управления устройством необходимо поднять щиток, расположенный перед крышкой,

инажать на стальной пускатель, находящийся под ним. В зависимости от типа заказанного

устройства пускатель либо останется в нажатом положении, либо вернется в исходное.

Устройства SM87PB — процедура сброса

В устройствах с механизмом фиксации нажатый пускатель остается в нажатом положении.

Чтобы восстановить готовность извещателя, поднимите щиток на передней крышке и вставьте

ключ (поставляется вместе с устройством) в щель на лицевой стороне пускателя. Ключ следует

слегка повернуть, чтобы установить его в пускателе, затем потянуть назад и вернуться в

исходное положение. Затем можно извлечь ключ и опустить щиток.

4.0 ТЕХОБСЛУЖИВАНИЕ

В течение всего срока службы устройству необходимо минимальное техобслуживание или

вообще не требуется никакого техобслуживания. Однако, если, например, из-за повреждения

или аварии установки возникают аномальные или необычные условия окружающей среды,

рекомендуется производить визуальный осмотр.

Если устройство нуждается в очистке, производите ее только для внешней его поверхности,

используя для этого кусок влажной ткани во избежание накопления электростатического

заряда.

Если в работе устройства происходят сбои, его можно отремонтировать в компании MEDC.

Может быть заменена любая деталь устройства.

Если вы приобретаете большое количество устройств, рекомендуется иметь необходимый

доступ к соответствующим запасным частям. Обсудите свои требования с инженерами службы

сбыта компании MEDC.

5.0 СЕРТИФИКАЦИЯ/АТТЕСТАЦИЯ

Устройства класса IECEx

Сертифицированы на соответствие стандартам IEC 60079-0, IEC 60079-11 и IEC 60079-26

Устройство Ex ia (сертификация IEC № IECEx BAS10.0033X)

Ex ia IIC T4 Ga (от -55 до +55°C)

В сертификате IECEx и на этикетке изделия содержится маркировка IECEx уровня защиты

оборудования

Где Ga означает возможность применения в наземных промышленных условиях Зоны 0 в

присутствии газа.

°C

08/ © Cooper MEDC 20

Устройства класса ATEX:

Сертифицированы на соответствие стандартам EN60079-0, EN60079-11 и EN60079-26

Устройство Ex ia (сертификация ATEX № Baseefa02ATEX0152X)

Ex ia IIC T4 Ga (от -55 до +55°C)

В сертификате ATEX и на этикетке изделия содержится маркировка, характеризующая группу

и категорию ATEX:

II 1 G

Где:

означает соблюдение требований ATEX

II означает возможность использования в наземных промышленных условиях

1 означает возможность использования в условиях Зоны 0

G означает возможность использования в присутствии газов

В сертификате ATEX и на этикетке изделия имеется также следующая отметка:

Она означает соответствие устройства имеющим отношение к данному вопросу европейским

директивам, в данном случае директиве 94/9/EC, и содержит количество уполномоченных

органов, выпускающих свидетельство о проверке образца Европейского сообщества.

6.0 ОСОБЫЕ УСЛОВИЯ БЕЗОПАСНОГО ИСПОЛЬЗОВАНИЯ

Кожух устройства изготовлен из металлического сплава, обеспечивающего защиту от ударов

во избежание возможного воспламенения

1180

°C

Francais

1.0 INTRODUCTION

Ces alarmes incendie, brise-vitres d’arrêt d’urgence et boutons d’arrêt manuels ont été conçus pour fonctionner dans les conditions

environnementales les plus extrêmes. Ces unités sont faciles à installer et à entretenir. Un choix entre un alliage en aluminium

de catégorie marine ou en acier inoxydable rendent la gamme appropriée pour l’usage en mer ou sur terre

Les unités sont disponibles avec les options et fonctionnalités suivantes :

Volet soulevable

Etiquette de fonction

Etiquette d’identiﬁcation

Continuité de mise à la masse à travers des bornes internes et externes

DEL (encapsulées)

Résistances et diodes Fin de Ligne et Série (encapsulées)

Commutateurs (maximum 2)

Entrées de presse-étoupes M20 ou M25 dans une série de positions, au maximum 4

Terminaisons, jusqu’à 9 x 2,5mm2

Emplacement de clé de test sur les unités de brise-vitre

Loquet ou verrou facultatif avec réinitialisation par clé

2.0 INSTALLATION

Généralités

L’unité ne doit pas être installée dans un endroit soumis à des contraintes mécaniques ou thermiques ou sujet à une attaque

par des substances aggressives existantes ou prévisibles.

Cette unité a été conçue de manière à ne pas :

s#AUSERDEBLESSUREPHYSIQUEPARCONTACTDIRECTs0RODUIREUNETEMPÏRATUREDESURFACEEXCESSIVEOUDESRAYONNEMENTSINFRAROUGEÏLECTROMAGNÏTIQUESOUIONISANTSs0RÏSENTERDEDANGERSDENATURENONÏLECTRIQUELors de l’installation et de la mise en service d’un appareil protégé contre les explosions, les spéciﬁcations de sélection, d’installation

et de fonctionnement doivent être consultées, par exemple le règlement international IEC 60079-14 et le « National Electric

Code » en Amérique du Nord. Des spéciﬁcations nationales et/ou locales additionnelles peuvent s’appliquer.

Assurez-vous que tous les écrous, les boulons et les attaches sont bien ﬁxés.

Assurez-vous que seuls les bouchons listés ou certiﬁés sont utilisés pour neutraliser les presse-étoupes inutilisés, et que l’indice

.%-!)0DELUNITÏESTMAINTENU-%$#RECOMMANDELAPPLICATIONDUNCOMPOSÏDÏTANCHÏITÏTELQUELE(9,/-!20,sur les ﬁls des presse-étoupes et des bouchons aﬁn de maintenir l’indice IP de l’unité.

L’unité doit être montée sur une surface verticale via les 4 trous de ﬁxation de Ø 9mm de la base. Les trous de ﬁxation ont été

conçus pour accepter une vis ou un boulon M8.

MEDC recommande l’usage de vis en acier inoxydable.

Terminaisons des câbles

AVERTISSEMENT : Avant d’enlever le couvercle, assurez-vous que l’alimentation est débranchée.

Dévissez les 4 vis M6 (clé hexagonale A/F de 5,0mm) retenant le couvercle à la base. Gardez les vis dans un endroit acces-

sible et sûr, celles-ci n’étant pas retenues à l’intérieur du couvercle.

Tournez doucement le couvercle dans les deux sens tout en l’éloignant de la base du boîtier. Soulevez-le pour accéder à

l’intérieur. Le couvercle devrait rester attaché à la base par une lanière de ﬁxation.

Les terminaisons des câbles doivent être conformes aux spéciﬁcations liées au domaine d’application voulu. MEDC recom-

08/ © Cooper MEDC 20

mande que tous les câbles et les âmes soient correctement identiﬁés. Veuillez vous référer au schéma de câblage fourni avec

le produit.

Assurez-vous que seuls les presse-étoupes correctement listés ou certiﬁés sont utilisés et que l’ensemble est fermé et correcte-

ment relié à la masse.

Tous les presse-étoupes doivent posséder un indice NEMA/IP équivalent à celui du point de déclenchement manuel et doivent

être intégrés à l’unité d’une manière qui maintienne cet indice.

La borne de masse interne doit être utilisée pour la connexion à la masse de l’appareil, et la borne externe sert de connexion

de liaison supplémentaire lorsque les règlements ou les autorités locales permettent ou exigent une telle connexion.

Une fois que les terminaisons ont été installées, replacez doucement le couvercle sur le boitier en évitant d’abîmer les surfaces

de contact. Assurez-vous que la lanière de ﬁxation n’est pas bloquée entre les surfaces de contact et que le joint torique est

correctement positionné dans sa cannelure. Assurez-vous que la lanière de ﬁxation et les câbles sont dégagés de la commande

de micro contact et du dispositif de fonctionnement. Replacez les 4 vis M6 (clé hexagonale A/F de 5,0mm) dans les trous

du couvercle et resserrez de manière égale. Assurez-vous que l’écart maximal de 0,15mm entre le couvercle et la base est

maintenu après l’assemblage.

3.0 FONCTIONNEMENT

La tension nominale de l’unité est indiquée sur l’étiquette. Veuillez consulter le schéma de référence fourni avec chaque unité

pour obtenir les informations de câblage et les valeurs des composants internes installés.

DISPOSITION GENERALE SM87BG

Unités SM87BG - fonctionnement

L’unité fonctionne en brisant la vitre sur la face avant du couvercle au moyen du marteau attaché à l’unité. SI un volet soulevable

a été spéciﬁé, celui-ci devra être soulevé pour pouvoir accéder à la vitre.

Unités SM87BG - procédure de réinitialisation

a. Pour remplacer la vitre, une trousse est fournie, contenant des joints toriques et des vitres.

b. Dévissez et enlevez le panneau circulaire sur la face avant de l’unité.

c. Enlevez les joints toriques et la vitre d’origine et assurez-vous que les rainures du panneau et du couvercle sont propres.

d. Placez le joint torique le plus large dans la rainure sur le couvercle.

e. Placez le joint torique le plus petit dans la rainure sur la face interne du panneau :

i. Positionnez le joint torique dans la rainure.

ii. Placez les deux pouces de chaque côté du joint.

iii. Pressez le joint vers l’intérieur de la rainure en maintenant une pression égale.

iv. Le joint doit être complètement encastré et ne pas tomber lors du positionnement du panneau sur le couvercle.

f. Placez la nouvelle vitre en position sur le couvercle et assemblez le panneau par dessus la vitre.

g. Assurez-vous que la vitre reste au centre du couvercle en maintenant celle-ci avec le pouce passé à travers le trou

au centre du panneau.

h. Utilisez la vitre avec précaution pour dépressuriser le piston jusqu’à ce qu’elle soit en contact complet avec le joint

torique du couvercle. Assurez-vous qu’il y a un écart égal tout autour de la vitre.

i. Sans laisser la vitre bouger, vissez le panneau jusqu’à ce que sa partie inférieure soit resserrée contre le couvercle.

DISPOSITION GENERALE SM87PB

Unités SM87 - fonctionnement

L’unité fonctionne suite au soulèvement du couvercle et à la dépressurisation de l’actionneur en acier situé dessous. Selon le

type d’unité commandé, l’actionneur restera en position dépressurisée ou retournera à sa position initiale.

Unités SM87PB - procédure de réinitialisation

Sur les unités possédant un mécanisme de verrouillage, l’actionneur reste en position une fois actionné. Pour réinitialiser le

point de déclenchement, soulevez le couvercle de la face avant de l’unité et insérez la clé (fournie avec l’unité) dans la fente de

la face avant de l’actionneur. La clé doit être tournée légèrement pour la loger dans l’actionneur, puis remise dans sa position

initiale. La clé peut ensuite être retirée et le volet rabaissé.

4.0 ENTRETIEN

L’unité ne devrait exiger que très peu, ou pas, d’entretien au cours de sa durée de vie. Toutefois, si des conditions environ-

nementales anormales ou inhabituelles se produisent suite à un accident d’usine etc., une inspection visuelle de l’appareil est

recommandée.

Si l’unité doit être nettoyée, ne nettoyez que l’extérieur avec un chiffon humide pour éviter le développement de charges

électrostatiques.

Si une unité tombe en panne, celle-ci pourra être réparée par MEDC. Tous les composants de l’unité sont remplaçables.

Si vous avez acquis de nombreuses unités, il est recommandé de commander des pièces de rechange. Veuillez faire part de

vos spéciﬁcations aux ingénieurs technico-commerciaux de MEDC

08/ © Cooper MEDC 20

5.0 CERTIFICATION/HOMOLOGATIONS

Unités IECEx

Certiﬁées aux normes IEC 60079-0, IEC 60079-11 et IEC 60079-26

5NITÏ%XIANªDECERTIlCATION)%#)%#%X"!38Ex ia IIC T4 Ga (-55°C à +55°C)

Le certiﬁcat IECEx et l’étiquette de produit indiquent le niveau de protection IECEx de l’appareil

Où Ga indique l’aptitude de l’appareil à un usage dans une industrie à ciel ouvert de type Zone 0 avec présence de gaz.

Unités ATEX

Certiﬁées aux normes EN 60079-0, EN 60079-11 et EN 60079-26

5NITÏ%XIANªDECERTIlCATIONEx ia IIC T4 Ga (-55°C à +55°C)

,ECERTIlCAT!4%8ETLÏTIQUETTEDEPRODUITINDIQUENTLEGROUPEETLACATÏGORIE!4%8II 1 G

Où :

INDIQUELACONFORMITÏDELAPPAREILAUXNORMES!4%8II indique l’aptitude de l’appareil à un usage dans les industries à ciel ouvert

1 indique l’aptitude de l’appareil à un usage dans un secteur de type zone 0

G indique l’aptitude de l’appareil à un usage en présence de gaz

,ECERTIlCAT!4%8ETLÏTIQUETTEDUPRODUITPORTENTÏGALEMENTLINSCRIPTIONSUIVANTE

Cela indique la conformité de l’unité aux directives européennes appropriées, 94/9/EC dans ce cas, ainsi que le numéro de

l’organisme distribuant le certiﬁcat d’examen de type EC.

6.0 CONDITIONS PARTICULIERES POUR UNE UTILISATION SURE

Le couvercle de l’appareil est fabriqué en alliage métallique qui doit être protégé contre les impacts aﬁn d’éviter un risque

possible d’inﬂammation en relation avec l’impact.

1180

!4%8"ASEEFA!4%88

Deutsch

1.0 EINFÜHRUNG

$IESEMANUELLEN'LASBRUCHUND$RUCKTASTER(ANDFEUERMELDERZUR.OTABSCHALTUNGWURDENFàRDEN%INSATZUNTERSCHWIERIGSTEN5MGEBUNGSBEDINGUNGENENTWICKELT$IE'ERËTESINDEINFACHZUINSTALLIERENUNDWARTUNGSFREUNDLICH(ERGESTELLTAUSSEEWAS-

serfesten Aluminiumlegierungen oder Edelstahl, ist diese Serie sowohl für den Einsatz an Land als auch auf See geeignet.

Die Geräte sind mit folgenden Optionen und Funktionsmerkmalen erhältlich:

Klappe zum Anheben

Betriebsartetikett

Typenschild

Erdverbindung über interne/externe Erdstifte

LED (eingekapselt)

Abschluss- und Reihenwiderstände und -dioden (eingekapselt)

Schalter (maximal zwei)

M20 oder M25 Anschlussstutzen-Öffnungen in verschiedenen Positionen, max. 4 Stück

Klemmen bis zu max. 9 x 2,5mm2

Testschlüsseleinrichtung bei Bruchglas-Geräten

Optionaler Tast- oder Einrast-Mechanismus für Drucktaste; Rückstellung erfolgt über Schlüssel

2.0 INSTALLATION

Allgemeines

Das Gerät darf nicht an Plätzen installiert werden, wo es mechanischen und thermischen Belastungen ausgesetzt ist oder von

bereits vorhandenen oder vorhersehbaren aggressiven Substanzen angegriffen werden könnte.

Das Gerät ist folgendermaßen ausgelegt:

s%SVERURSACHTBEI"ERàHRUNGKEINE6ERLETZUNGENODERANDERE3CHËDENs%SERZEUGTKEINEàBERMËIGHOHEN/BERmËCHENTEMPERATURENUNDKEINEINFRAROTEELEKTROMAGNETISCHEODERIONISIERENDEStrahlung.

s%SBIRGTKEINENICHTELEKTRISCHEN'EFAHRENBei Installation und Betrieb explosionsgeschützter elektrischer Einrichtungen sind die entsprechenden landesspeziﬁschen Rege-

lungen betreffs Auswahl, Installation und Betrieb (z. B.: IEC 60079-14 international und die NEC-Vorschriften in Nordamerika)

zu beachten. Zusätzlich können auch nationale und/oder lokale Bestimmungen Anwendung ﬁnden.

Stellen Sie sicher, dass alle Muttern, Schrauben und Befestigungselemente fest sitzen.

Stellen Sie sicher, dass nur die korrekt gelisteten oder zertiﬁzierten Verschlussstopfen zum Verschließen unbenutzter Anschlusss-

tutzen-Öffnungen verwendet werden, und dass die IP-/NEMA-Schutzklasse der Einheit erhalten bleibt. Um die IP-Schutzklasse

der Einheit zu erhalten, empﬁehlt MEDC, an den Gewinden der Anschlussstutzen und Verschlussstopfen eine Dichtmasse wie

(9,/-!20,ZUVERWENDENDas Gerät ist mithilfe der vier Ø 9mm-Befestigungsbohrungen im Unterteil auf einer senkrechten Fläche zu montieren. Die

Befestigungsbohrungen wurden für M8 Schrauben oder -Bolzen konstruiert.

MEDC empﬁehlt die Verwendung von Edelstahlschrauben.

Kabelendverschluss

VORSICHT: Stellen Sie vor Entfernung des Deckels sicher, dass das Gerät von der Spannungsversorgung isoliert ist.

Lösen Sie die vier M6 Schrauben (5mm A/F Sechskantstiftschlüssel), mit denen der Deckel am Unterteil befestigt ist. Bewahren

Sie die Schrauben sicher und leicht erreichbar auf, da sie nicht unverlierbar sind.

Drehen Sie den Deckel vorsichtig im Uhrzeigersinn und gegen den Uhrzeigersinn und ziehen ihn gleichzeitig vom Unterteil

weg, bis er sich löst. Entfernen Sie den Deckel, um das Geräteinnere freizulegen. Die Deckel-Baugruppe sollte durch ein

(ALTEBANDAM5NTERTEILBEFESTIGTBLEIBENDer Kabelendverschluss ist in Übereinstimmung mit der für die entsprechende Anwendung geltenden Speziﬁkation durch-

zuführen. MEDC empﬁehlt, alle Kabel und Adern ordnungsgemäß zu kennzeichnen. Nutzen Sie dazu den mit dem Produkt

gelieferten Schaltplan.

Stellen Sie sicher, dass nur korrekt gelistete oder zertiﬁzierte Anschlussstutzen benutzt werden, und dass die Baugruppe um-

mantelt und ordnungsgemäß geerdet ist.

Alle Anschlussstutzen müssen über die gleiche NEMA-/IP-Schutzklasse wie der manuelle Feuermelder verfügen und so in das

Gerät integriert werden, dass diese Klasse aufrechterhalten wird.

Die interne Erdungsklemme muss zur Erdung des Ausrüstungsgegenstands verwendet werden und die externe Klemme ist

für eine zusätzliche Masseverbindung bestimmt, die dort verwendet wird, wo die örtlichen Vorschriften oder Behörden diese

Verbindung zulassen oder vorschreiben.

Nach dem Kabelendverschluss drücken Sie den Deckel wieder auf das Unterteil. Gehen Sie dabei vorsichtig vor, um Schäden

ANDEN+ONTAKTmËCHENZUVERMEIDEN3TELLEN3IESICHERDASSDAS(ALTEBANDNICHTZWISCHENDEN+ONTAKTmËCHENLIEGTUNDDASSDER/2INGKORREKTINSEINER.UTSITZT3TELLEN3IEWEITERHINSICHERDASSDIEINTERNEN,EITUNGENUNDDAS(ALTEBANDNICHTDASMikroschalter-Stellglied und -Betätigungselement berühren. Setzen Sie die vier M6 Schrauben (5mm A/F Sechskantstiftschlüs-

sel) in die Bohrlöcher der Deckel-Baugruppe ein, und ziehen Sie sie dann gleichmäßig an. Stellen Sie sicher, dass nach dem

Zusammenbau ein Abstand von maximal 0,15mm zwischen Deckel und Unterteil beibehalten wird.

3.0 BETRIEB

Die Betriebsspannung des Geräts ist auf dem Geräteetikett vermerkt. Weitere Einzelheiten zur Verdrahtung sowie zu den

Werten interner Bauteile entnehmen Sie der mit dem Produkt gelieferten Referenzzeichnung.

SM87BG ÜBERSICHTSZEICHNUNG

Betrieb des Geräts SM87BG

Das Gerät wird durch Einschlagen der Glasscheibe auf der Vorderseite des Deckels betätigt. Dazu wird der am Gerät befestigte

(AMMERBENUTZT7ENNDAS'ERËTMITEINER+LAPPEZUM!NHEBENAUSGESTATTETISTMUSSDIESEERSTANGEHOBENWERDENUMan die Glasscheibe zu gelangen.

Rückstellung des Geräts SM87BG

a. Zur Erneuerung der Glasscheibe nach einem Einsatz des Melders, benutzen Sie das mitgelieferte Set aus O-Ringen und

neuer Glasscheibe.

b. Lösen Sie die Schrauben des Deckelrings an der Vorderseite des Geräts, und nehmen Sie den Deckelring ab.

c. Entfernen Sie die originalen O-Ringe und das Glas und stellen Sie sicher, dass die Nuten in Blende und Deckel sauber

sind.

d. Legen Sie den größeren O-Ring in die Deckelnut ein.

e. Legen Sie den kleineren O-Ring in die Nut auf der Unterseite des Deckelrings ein:

i. Legen Sie den kleineren O-Ring auf die Nut.

ii. Legen Sie beide Daumen nebeneinander auf den O-Ring.

iii. Drücken Sie den O-Ring mit gleichmäßigem Druck ringsum in die Nut.

iv. Der O-Ring muss vollständig in der Nut sitzen und darf nicht herausfallen, wenn der Deckelring auf den Deckel gelegt

wird.

f. Setzen Sie die neue Glasscheibe in den Deckel ein und montieren Sie den Deckelring über der Glasscheibe.

g. Stellen Sie sicher, dass die Glassscheibe mittig auf dem Deckel bleibt, indem Sie sie mit dem durch den Deckelring

gest reckten Daumen an ihrem Platz halten.

h. Benutzen Sie dann vorsichtig die Glassscheibe, um den Kolben so weit hineinzudrücken, dass die Glasscheibe

vollständigen Kontakt mit dem Deckel-O-Ring hat. Stellen Sie sicher, dass ringsum um die Glasscheibe ein gleich großer

Zwischenraum frei bleibt.

i. Schrauben Sie den Deckelring fest, ohne der Glasscheibe eine Bewegung zu ermöglichen, bis das Unterteil des

Deckelrings am Deckel fest anliegt.

SM87PB ÜBERSICHTSZEICHNUNG

Betrieb des Geräts SM87PB

Man benutzt das Gerät, indem die Klappe an der Vorderseite des Deckels angehoben und dann das darunter beﬁndliche

Stellglied aus Stahl betätigt wird. Je nach bestellter Ausführung bleibt das Stellglied entweder in seiner aktivierten/niederge-

drückten Stellung oder kehrt in seine Ausgangsstellung zurück.

Rückstellung des Geräts SM87PB

Bei den Geräten mit Einrast-Mechanismus verbleibt das Stellglied nach Betätigung in seiner Stellung. Um den Feuermelder

zurückzustellen, heben Sie die Klappe an der Vorderseite des Geräts an und stecken den Schlüssel (mit dem Gerät geliefert)

in den Schlitz an der Vorderseite des Stellglieds. Der Schlüssel sollte leicht gedreht werden, um ihn ins Stellglied zu stecken.

Dann kann es in die Ausgangsposition zurückbewegt werden. Danach kann der Schlüssel wieder herausgezogen und die

Klappe heruntergeklappt werden.

4.0 INSTANDHALTUNG

Während des Arbeitslebens des Geräts sollten nur geringe oder gar keine Instandhaltungsarbeiten erforderlich sein. Wenn

allerdings aufgrund eines Anlagenschadens oder Unfalls etc. ungewöhnliche Umgebungsbedingungen auftreten, wird eine

Sichtprüfung empfohlen.

Wenn das Gerät gereinigt werden muss, reinigen Sie es nur von außen mit einem feuchten Tuch, um eine elektrostatische

Auﬂadung zu vermeiden.

Sollte ein Fehler im Gerät auftreten, kann es von MEDC instandgesetzt werden. Alle Bauteile können ersetzt werden.

Wenn Sie größere Stückzahlen erworben haben, wird die Lagerhaltung von Ersatzaggregaten empfohlen. Bitte besprechen

Sie Ihren Ersatzteilbedarf mit den Vertriebsingenieuren von MEDC.

5.0 ZERTIFIZIERUNG / GENEHMIGUNGEN

IECEx Einheiten

Zertiﬁziert gemäß IEC 60079-0, IEC 60079-11 und IEC 60079-26

%XIA%INHEITEx ia IIC T4 Ga (-55°C bis +55°C)

Das IECEx-Zertiﬁkat und das Produktetikett tragen die IECEx-Kennzeichnung zum Geräte-Schutzniveau:

Dabei steht Ga für die Eignung zur Verwendung in einem Bereich der „Zone 0“, Übertageindustrien in gashaltigen Bere-

ichen.

IECEx:ERTIlZIERUNGSNUMMER"!38IECEx

ATEX Einheiten

Zertiﬁziert gemäß EN 60079-0, EN 60079-11 und EN 60079-26

%XIA%INHEIT!4%8:ERTIlZIERUNGSNUMMER"ASEEFA!4%88Ex ia IIC T4 Ga (-55°C bis +55°C)

$AS!4%8:ERTIlKATUNDDAS0RODUKTETIKETTTRAGENDIE!4%8'RUPPENUND+ATEGORIEKENNZEICHNUNGII 1 G

Dabei steht:

FàRDIE%INHALTUNGDER!4%86ORSCHRIFTENII für die Eignung zur Verwendung in Übertageindustrien,

1 für die Eignung zur Verwendung in einem Bereich der „Zone 0“,

G für die Eignung zur Verwendung in gashaltigen Bereichen.

$AS!4%8:ERTIlKATUNDDAS0RODUKTETIKETTTRAGENAUERDEMFOLGENDES:EICHEN

Dieses Zeichen bedeutet, dass das Gerät die anzuwendenden EU-Richtlinien erfüllt, in diesem Fall 94/9/EG. Außerdem gibt

es die Nummer der registrierten Behörde an, die die EG-Baumusterprüfbescheinigung ausgefertigt hat.

6.0 BESONDERE BEDINGUNGEN FÜR EINE SICHERE NUTZUNG

Das Gehäuse besteht aus einer Metalllegierung, die vor Stoß oder Aufprall geschützt werden muss, um einen Zündvorgang

aufgrund des Aufpralls zu vermeiden.

1180

1.0 INTRODUCCIÓN

Estas unidades de alarma contra incendios manual, desconexión de emergencia rompiendo un vidrio y botón pulsador han

sido diseñadas para enfrentar las condiciones ambientales más arduas. Las unidades son fáciles de instalar y de mantener.

La opción de acero inoxidable o aleación de aluminio de calidad marítima ofrece una variedad apta para las industrias en

tierra ﬁrme como en alta mar.

Las unidades están disponibles con las siguientes opciones y características:

Pestaña que se puede levantar

Etiqueta de funciones

Marbete

Puesta a tierra a través de clavijas de conexión a tierra internas/externas

LED (encapsulado)

Final de línea y resistencias eléctricas y diodos de serie (encapsulado)

Interruptores (dos como máximo)

Entradas de collarines M20 o M25 en varias posiciones, con un máximo de cuatro

Terminales de hasta un máximo de 9 x 2,5mm2

Prestación de llave de prueba en las unidades con rotura de vidrio

Acciones de reinicio opcionales momentáneas o de cerrojo con llave

2.0 INSTALACIÓN

General

La unidad no debe instalarse en lugares en los que pueda estar sometida a tensiones mecánicas o térmicas o donde pueda

ser alcanzada por sustancias agresivas ya existentes o previsibles.

La unidad ha sido diseñada de manera tal que no:

s#AUSELESIONESFÓSICASUOTROSDA×OSATRAVÏSDELCONTACTOs0RODUZCATEMPERATURASUPERlCIALEXCESIVANIRADIACIØNINFRARROJAELECTROMAGNÏTICAOIONIZANTEs0RESENTEPELIGROSNOELÏCTRICOSAl instalar y poner en funcionamiento equipos con protección frente a explosiones, se deberán consultar los requisitos para

la selección, instalación y funcionamiento, por ejemplo, las normas mundiales como la IEC 60079-14 y el Código Eléctrico

Nacional (NEC, por sus siglas en inglés) de Norteamérica. Es posible que también se apliquen otros requisitos nacionales

y/o locales.

Asegúrese de que todas las tuercas, los pernos y las ﬁjaciones estén ﬁrmemente ajustados.

Asegúrese de utilizar solamente los tapones de sellado correctos, enumerados o certiﬁcados, para obturar los puntos de entrada

de los collarines que no se usen y también de que se mantenga la caliﬁcación NEMA/IP de la unidad. MEDC recomienda

ELUSODEUNCOMPUESTOSELLADORCOMO(9,/-!20,ENLASROSCASDELOSCOLLARINESYENLOSTAPONESDESELLADOPARAASÓmantener la caliﬁcación IP de la unidad.
