Mediroyal MR4996 User manual

MediRoyal Nordic AB · Box 7052 · SE-192 07 Sollentuna · Sweden
[phone] · www.mediroyal.se
Knee Hinges by Mediroyal
GB
SE
FI
DE
FR
IT
ES
PT
NL
EL
ET
LV
LT
PL
RU
CZ
AR
PE
CH
CM
JP
MY
ID
English
Svenska
Suomi
Deutsch
Français
Italiano
Español
Português
Nederlands
Ελληνικά
Eesti
Latvijas
Lietuvos
Polski
Русский
Český
Arabic
Persian
Chinese Traditional
Chinese Mandarin
Japanese
Malay
Indonesian
MR4996 Double Hinge
MR4997 Active Hinge
MR4998 ROM Hinge
© Copyright MediRoyal Nordic AB, Sweden · 2017 · 25233DR · www.vajer.se

MR4996 Double Hinge
MR4997 Active Hinge

© Copyright MediRoyal Nordic AB, Sweden · 2017 · 25233DR · www.vajer.se
MR4998 ROM Hinge
MR4999 ROM Hinge Long

As a part of the update of the knee brace program we
have designed three new hinges with different functionality.
They are all manufactured of a special aluminum alloy
A6061, used in the aircraft industry. The A6061 alloy is
strong, lightweight, durable and corrosion resistant.
Technical Data Mediroyal Aluminum A6061:
Density (ρ) 2.70 g/cm3[1]
Tensile strength (σt) 124–290 MPa (18.0–42.1 ksi)
Elongation (ε) at break 12-25%
Melting temperature (Tm) 585 °C (1,085 °F)
Thermal conductivity (k) 151-202 W/m*K
Specic heat capacity (c) 897 J/kg*K
Model program
All models have the same dimensions and can be
exchanged within the different knee braces. The ROM-
hinge is also available in a longer model.
General Precautions · The Mediroyal hinges are all
mechanical stabilization elements to further stabilize the
knee, primarily in extension and sideways. In order to
prevent pressure problems and to get a better stability,
always shape the hinge to the contour of the knee.
These hinges are not designed for exion problem that
requires a full body loaded exion control. In that case,
turn to an orthotic workshop for a custom solution.

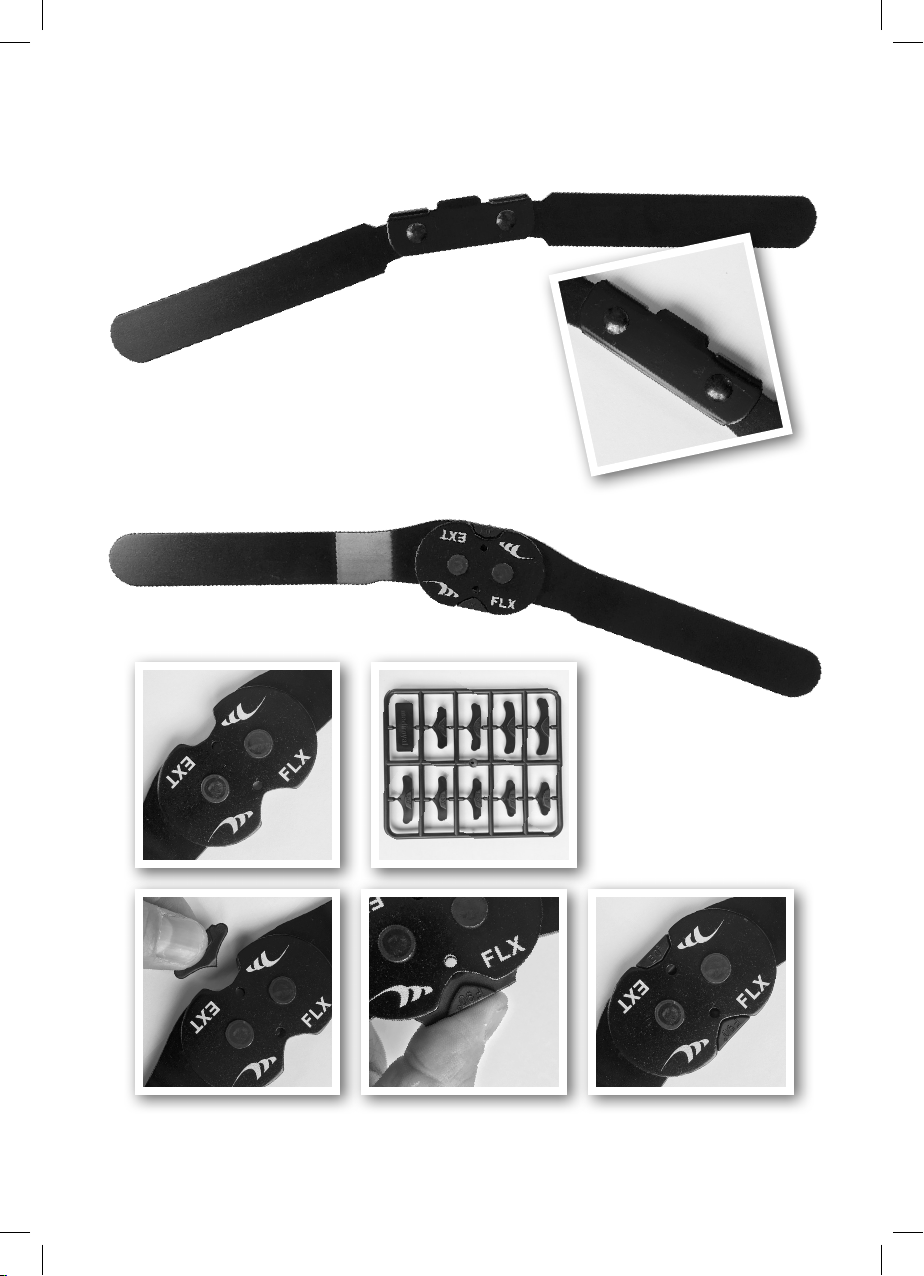

Mediroyal Double Hinge
– Standard Length MR4996, 33 cm
This is a lightweight and strong double hinge with a pre-set
0 degree extension stop. The hinge arms are made of
A6061 aluminum and the center part from stainless steel.
Teon®washers over the rivets provide a great grease free
lubrication. The hinge is black coated for more corrosion
resistance. The hinge arms can be shaped individually by
using bending irons.
Mediroyal Active Hinge
– Standard Length MR4997, 33 cm
This hinge has been designed for activity. It’s lightweight,
low prole, easy to adjust, durable and has a bilateral
design. The range of motion can be set by using
composite stops for extension and exion. The complete
hinge is made from A6061 aluminum. Teon®washers
provide a grease free lubrication. The hinge is black
coated for more corrosion resistance. The hinge arms can
be shaped individually by using bending irons.
Extension/Flexion · The light weight composite stops can
easily be applied to control extension and exion. The “E”-
marked stops are for extension and “F”-marked stops for
exion. The following options are available:
Extension Flexion
0° 45°
10° 60°
20° 75°
30° 90°
40°
Adjustment · To set the range of motion, select the right
stops from the composite chart. Start with the extension
by positioning the “E”-marked stop on the EXT side of the
hinge. Open the hinge slightly and push the stop in. Then
do the same for exion by positioning the “F”-marked stop
on the FLX side of the hinge. Make sure to set both hinges
with the same extension and exion stops. Try the stops
before applying the hinge into the brace.

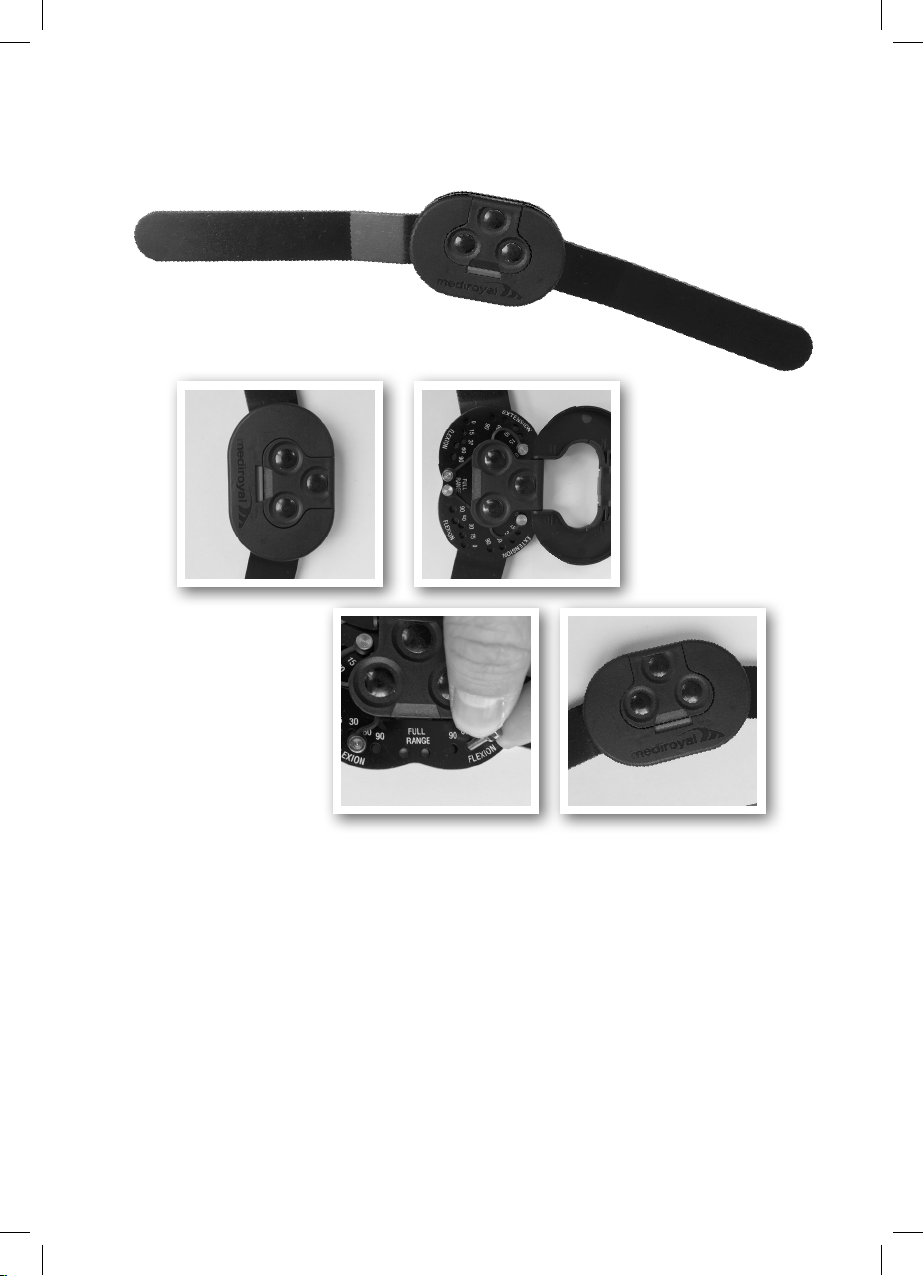

Mediroyal ROM Hinge
– Standard Length MR4998, 33 cm
– Long Length MR4999, 40 cm
The Mediroyal ROM hinge has been designed to control
the knee range of motion during rehabilitation. It can be set
in both extension and exion and can also be blocked. The
complete hinge is made from A6061 aluminum, the stop
pins are made from CNC-milled stainless steel. Teon®
washers provide a grease free lubrication. The hinge is
black coated for more corrosion resistance. The hinge
arms can be shaped individually by using bending irons.
Extension/Flexion · The ROM hinge can be set in the
following congurations:
Extension Flexion Blocked
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
The hinge is easy to adjust, even when it’s on the knee.
No tools or parts are needed and the design is bilateral.
Adjustment · The cover has a red spring-loaded safety
lock. Pull that to the side to open the cover. The hinge is
marked with extension and exion. Remove the metal pin
and set in the desired location. If no exion is needed,
position the pins in the “Full range” position. Make sure
that you adjust both the extension and exion sides the
same. One the setting has been done, make sure that the
pins are securely positioned and close the cover. Make
sure that the safety lock snaps in place before you fully
load the hinge.
English – instructions
Knee Hinges by Mediroyal
GB

Som en del av uppdateringen av programmet med våra
knäortoser har vi designat tre nya knäskenor med olika
funktioner. De är alla tillverkade av en speciell aluminium-
legering A6061, som används inom ygindustrin. A6061
legeringen är stark, lätt, hållbar och korrosionsbeständig.
Tekniska data Mediroyal Aluminium A6061:
Densitet (ρ) 2,70 g / cm3 [1]
Draghållfasthet (σt) 124-290 MPa (18,0-42,1 ksi)
Förlängning (ε) vid brott 12-25%
Smälttemperatur (Tm) 585° C (1,085 ° F)
Värmeledningsförmåga (k) 151-202 W / m * K
Specik värmekapacitet (c) 897 J / kg * K
Modellprogram
Alla modeller har samma dimensioner och kan bytas
mellan de olika knäortoserna. ROM-knäskenan nns
också i en lång modell.
Allmänna försiktighetsåtgärder · Mediroyals knäskenor
är alla mekaniska stöd för att stabilisera knäet, främst i
extension och i sidled. För att förhindra tryckproblem och
för att få bättre stabilitet ska du alltid böja till knäskenan
så att den följer knäets kontur. Dessa knäleder är inte
konstruerade för exionsproblem som kräver en full
kroppsbelastad exionskontroll. Om så är fallet, vänd
dig till ortopedteknisk avdelning för en patientanpassad
lösning.
Mediroyal Knäskena med dubbelled
– Standardlängd MR4996, 33 cm
Denna knäskena med dubbelled har en låg vikt och
hög styrka samt med ett inbyggt 0o extensionsstopp.
Ledarmarna är gjorda av A6061 aluminium och
mittdelen av rostfritt stål. Teon®-brickor i leden ger en
utmärkt friktionsfri funktion utan att smörjning behövs.
Knäskenan är ytbehandlat för mer korrosionsbeständighet.
Ledarmarna kan formas individuellt med hjälp av
skränkjärn.
Mediroyal Knäskena Active
– Standardlängd MR4997, 33 cm
Denna knäskena har designats för aktivitet. Den är lätt, har
låg prol, är enkel att justera, slitstark och har en bilateral
design. Rörelseområdet kan ställas in med hjälp av kompo-
sitstopp för extension och exion. Leden är tillverkad av
A6061 aluminium. Teon®-brickor ger en bra friktionsfri
funktion utan att smörjning behövs. Leden är ytbehandlad
för högre korrosionsbeständighet. Ledarmarna kan formas
individuellt med hjälp av skränkjärn.
Extension och Flexionsbegränsningar ·
Kompositstoppen har en låg vikt kan enkelt appliceras för
att justera extension och exion. De ”E” -märkta stoppen
är för extension och ”F” -märkta stoppen för exion.
Följande justeringar kan göras:
Extension Flexion
0° 45°
10° 60°
20° 75°
30° 90°
40°
Justering · För att justera rörelseomfånget, välj lämpligt
stopp från sortimentskartan. Börja med extension genom
att placera det ”E”-märkta stoppet i markeringen på
skenan på EXT-sidan. Öppna leden lite ytterligare för att få
plats med stoppet. Se till att det fastnar i läge. Gör sedan
samma sak för exion genom att placera det ”F”-märkta
stoppet på ledens FLX-sida.
Se till att båda lederna har samma rörelsebegränsning
genom att placera dem mot varandra och testa.
Kontrollera att de stoppar i avsett läge innan du monterar
skenorna i bandaget.
Mediroyal ROM-led
– Standard MR4998, 33 cm
– Lång MR4999, 40 cm
Mediroyals ROM-led har designats för att ge kontroll av
knäleden i extension och exion under rehabilitering.
Den kan ställas i både extension, exion och låsas helt.
Leden är tillverkad av A6061 aluminium och ledstoppen
är tillverkade av rostfritt stål. Teon®-brickor i leden ger
en friktionsfri funktion utan att ledsmörjning behövs.
Leden har ytbehandlats för högre korrosionsbeständighet.
Ledarmarna kan justeras med hjälp av skränkjärn.
Extension och Flexionsbegränsningar · ROM-leden kan
justeras i följande lägen:
Extension Flexion Låst
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Leden kan enkelt justeras i extension och exion när
patienten bör bandaget.
Justering · Ledskyddet har ett rött fjäderbelastat
säkerhetslås. Dra säkerhetsspärren åt sidan för att öppna
locket. Skenan är märkt med graderna för extension och
exion. Ta ut ett av metallstiften och placera den i önskat
justeringshål. Se till att samma begränsning är justerat på
båda extension och exionssidorna på samma sätt. Om
ingen exionsbegränsning behövs sätt metallstiften i ”Full
Range”-läget. När justeringen har gjorts, se till att stiften
är ordentligt placerade och stäng sedan locket. Se till att
säkerhetslåset snäpper till och att locket är säkrat innan du
fullt belastar skenan.
Svenska – Instruktioner
Knäleder
SE

Osana polvitukivalikoiman uudistamista olemme
suunnitelleet kolme uutta nivelkiskoa, joilla kaikilla
on erilainen toiminnallisuus. Kaikki kolme mallia ovat
valmistettu alumiiniseoksesta A6061, jota käytetään mm.
lentokoneteollisuudessa. A6061-seos on luja, kevyt,
kestävä ja ruostumaton.
Mediroyalin A6061-alumiinin tekniset ominaisuudet:
Tiheys (ρ) 2,70 g/cm³[1]
Vetolujuus (σv) 124–290 MPa
Murtovenymä (ε) 12–25%
Sulamislämpötila (Ts) 585 °C
Lämmönjohtavuus (λ) 151–202 W/m·K
Ominaislämpökapasiteetti (c) 897 J/kg·K
Mallisto
Kaikki nivelkisko mallit ovat samanmittaisia ja
vaihdettavissa toisiinsa eri polvituissa. ROM-nivelkiskoja
on saatavilla myös pidempänä mallina.
Yleiset varotoimenpiteet · Kaikki Mediroyalin nivelkiskot
ovat mekaanisia stabilointiosia, joiden tarkoitus on
vakauttaa polven toimintaa erityisesti ojennusliikkeessä
sekä sivusuuntaisesti. Ehkäistäksesi liiallista puristusta
sekä parantaaksesi tuen vakautta nivelkiskot muotoillaan
aina polven anatomian mukaiseksi huomioiden tarvittavat
polven asennonkorjaukset. Nivelkiskoja ei ole suunniteltu
hoitamaan polvinivelen koukistusliikeongelmaa,
koska tämä edellyttää koko vartalon kuormittavaa
koukistusvoiman hallintaa. Sellaisessa tapauksessa
ota yhteyttä ortooseja toimittavaan sekä valmistavaan
palveluntuottajaan, jolla on mahdollisuus tarvittaessa
valmistaa yksilöllinen ratkaisu.
Mediroyal Double -sarana
– Normaalipituinen MR4996, 33 cm
Tämä on kevyt ja vahva kaksoisnivel, jossa on esiasetettu
0 asteen ojennusrajoitin. Saranan haarat ovat A6061-
alumiinia, keskiosa on ruostumatonta terästä. Niittien
Teon®-aluslevyjen ansiosta ei tarvita voiteluainetta.
Saranan musta pinnoite parantaa korroosionkestävyyttä.
Nivelkiskot muotoillaan yksilöllisesti asianmukaisilla
taivutustyökaluilla.
Mediroyal Active -sarana
– Normaalipituinen MR4997, 33 cm
Tämä nivel on suunniteltu aktiivista elämäntapaa
harrastaville. Se on kevyt, matalaproilinen,
helpposäätöinen, kestävä ja muodoltaan kaksipuolinen.
Liikerata voidaan rajoittaa ojennus- ja koukistusliikkeiden
osalta komposiittimateriaalista valmistetuilla
liikerajoittimilla. Koko nivelkisko on A6061-alumiinia.
Teon®-aluslevyjen ansiosta ei tarvita voiteluainetta.
Saranan musta pinnoite parantaa korroosionkestävyyttä.
Nivelkistkot muotoillaan yksilöllisesti asianmukaisilla
taivutustyökaluilla.
Ojennus/koukistus · Kevyitä komposiittirajoittimia on
helppo käyttää ojennuksen ja koukistuksen hallintaan.
E-merkkiset rajoittimet ovat ojennusta (extension) ja
F-merkkiset koukistusta (exion) varten. Käytettävissä ovat
seuraavat asetusvaihtoehdot:
Ojennus Koukistus
0° 45°
10° 60°
20° 75°
30° 90°
40°
Säätö · Säätääksesi liikeradan valitse komposiittitaulusta
oikeat rajoittimet. Säädä ensin ojennuskulma asettamalla
paikalleen saranan EXT-puolella sijaitsevan E-merkkisen
rajoittimen. Avaa kevyesti nivel ja työnnä rajoitin
paikalleen. Sitten säädä koukistuskulma asettamalla
paikalleen saranan FLX-puolella sijaitsevan F-merkkisen
rajoittimen. Muista asettaa molempiin saranoihin sama
ojennus- ja koukistuskulma. Testaa nivelkiskojen
liikeradat sekä rajoittimet ennen kuin asennat nivelkiskot
polvitukeen.
Mediroyal ROM -sarana
– Normaalipituinen MR4998, 33 cm
– Pitkä MR4999, 40 cm
Mediroyal ROM -sarana on suunniteltu hallitsemaan
polvinivelen liikerataa kuntoutusvaiheessa. Nivelkiskoilla
voidaan rajoittaa sekä ojennus- että koukkistuskulmat ja
sen voi myös lukita haluttuun asentoon. Koko nivelkisko
on A6061-alumiinia, rajoittimien tapit ovat CNC-jyrsittyä
ruostumatonta terästä. Teon®-aluslevyjen ansiosta ei
tarvita voiteluainetta. Nivelkiskon musta pinnoite parantaa
korroosionkestävyyttä. Nivelkiskot muotoillaan voi muokata
yksilöllisesti taivutusraudoilla.
Ojennus/koukistus · ROM-nivelkiskoihin voidaan asettaa
seuraavat liikerajoitukset:
Ojennus Koukistus Lukittu
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Nivel on helpposäätöinen jopa polvituen ollessa paikallaan
raajassa. Työkaluja tai erillisiä osia ei tarvita ja rakenne on
kaksipuolinen.
Säätö · Nivelen kannessa on punainen jousikäyttöinen
turvalukko. Vedä ko. lukitus sivuun avataksesi kannen.
Nivelessä ovat ojennus- ja koukistuskulmamerkinnät.
Irrota metallitappi ja aseta se haluamaasi rajoituskulmaa.
Ellei rajoitusta tarvita, sijoita tapit Full range -kohtaan.
Muista säätää ojennus- ja koukistuspuolen liikeradat
samanlaisiksi. Tehtyäsi asetukset tarkista, että tapit ovat
kiinni, ja sulje kansi. Ennen nivelkiskojen kuormittamista
tarkista, että turvalukko on kiinnittynyt paikalleen.
Suomi – Käyttöohje
Mediroyalin polvitukien nivelkiskot
FI

Als Teil der Erneuerung unseres Kniestützenprogramms
haben wir drei neue Scharniere mit unterschiedlicher
Funktionalität entworfen. Sie sind allesamt aus der
speziellen Aluminiumlegierung A6061 gefertigt, die in der
Flugzeugindustrie eingesetzt wird. Die A6061-Legierung
ist stark, leicht, langlebig und korrosionsbeständig.
Technische Daten Mediroyal Aluminium A6061:
Dichte (ρ) 2.70 g/cm3[1]
Zugfestigkeit (σt) 124–290 MPa
(18,0–42,1 ksi)
Dehnung (ε) bei Bruch 12-25%
Schmelztemperatur (Tm) 585 °C (1,085 °F)
Wärmeleitfähigkeit (k) 151–202 W/m*K
Spezische Wärmekapazität (c) 897 J/kg*K
Modellprogramm
Alle Modelle haben die gleichen Abmessungen
und können unter den verschiedenen Kniestützen
ausgetauscht werden. Das ROM-Scharnier ist auch bei
einem längeren Modell erhältlich.
Allgemeine Vorsichtsmaßnahmen · Die Mediroyal-
Scharniere sind allesamt mechanische Stabilisierungsele-
mente zur weiteren Stabilisierung des Knies, vor allem bei
Streckung und zur Seite. Um Druckprobleme zu vermeiden
und eine bessere Stabilität zu erhalten, formen Sie das
Scharnier immer entsprechend der Kontur des Knies.
Diese Scharniere sind nicht für Steckprobleme konzipiert,
die eine Kontrolle der Ganzkörperbelastung erfordern. In
diesem Fall wenden Sie sich für eine individuelle Lösung
an eine orthopädische Werkstatt.
Mediroyal Doppel-Scharnier
– Standardlänge MR4996, 33 cm
Dies ist ein leichtes und starkes Doppelscharnier
mit voreingestelltem 0-Grad-Streckungsstopp. Die
Scharnierarme bestehen aus A6061-Aluminium und der
Mittelteil aus Edelstahl. Teon®- Unterlegscheiben über
den Nieten sorgen für eine fettfreie Schmierung. Das
Scharnier ist für mehr Korrosionsbeständigkeit schwarz
beschichtet. Die Scharnierarme können mit Schränkeisen
individuell geformt werden.
Mediroyal Aktiv-Scharnier
– Standardlänge MR4997, 33 cm
Dieses Scharnier wurde für Aktivität entwickelt. Es ist
leicht, ach, einfach anzupassen, langlebig und hat ein
bilaterales Design. Der Bewegungsbereich kann durch
Verwendung von zusammengesetzten Sperren für
Streckung und Beugung eingestellt werden. Das gesamte
Scharnier ist aus A6061-Aluminium gefertigt. Teon®-
Unterlegscheiben sorgen für eine fettfreie Schmierung.
Das Scharnier ist für mehr Korrosionsbeständigkeit
schwarz beschichtet. Die Scharnierarme können
individuell mit Schränkeisen geformt werden.
Streckung/Beugung · Die leichten Kompositsperren
können einfach benutzt werden, um Streckung und
Beugung zu kontrollieren. Die mit „E“ markierten Sperren
sind für Streckung und die mit „F“ markierten Sperren für
Beugung. Folgende Optionen stehen zur Verfügung:
Streckung Beugung
0° 45°
10° 60°
20° 75°
30° 90°
40°
Anpassung · Um den Bewegungsbereich
einzustellen, wählen Sie die richtigen Sperren aus der
Vergleichstabelle. Beginnen Sie mit der Streckung, indem
Sie die mit „E“ markierte Sperre auf der EXT-Seite des
Scharniers positionieren. Öffnen Sie das Scharnier leicht
und schieben Sie die Sperre ein. Dann machen Sie das
Gleiche für die Beugung, indem Sie die mit „F“ markierte
Sperre auf der FLX-Seite des Scharniers positionieren.
Achten Sie darauf, dass beide Scharniere auf die gleiche
Streckung und Beugung eingestellt werden. Testen Sie die
Sperren, bevor Sie das Scharnier in die Stütze einsetzen.
Mediroyal ROM-Scharnier
– Standardlänge MR4998, 33 cm
– Lange Länge MR4999, 40 cm
Das Mediroyal ROM-Scharnier wurde entwickelt, um die
Bewegungsfreiheit des Knies während einer Rehabilitation
zu kontrollieren. Es kann sowohl für Streckung als auch
für Beugung eingestellt und auch blockiert werden. Das
gesamte Scharnier ist aus A6061-Aluminium gefertigt, die
Sperrbolzen sind aus CNC-gefrästem Edelstahl. Teon®-
Unterlegscheiben sorgen für eine fettfreie Schmierung.
Das Scharnier ist für mehr Korrosionsbeständigkeit
schwarz beschichtet. Die Scharnierarme können
individuell mit Schränkeisen geformt werden.
Streckung/Beugung · Das ROM-Scharnier kann in
folgenden Kongurationen eingestellt werden:
Streckung Beugung Sperre
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Das Scharnier ist einfach zu justieren, auch wenn es sich
auf dem Knie bendet. Es sind keine Werkzeuge oder
Zusatzteile erforderlich und das Design ist bilateral.
Anpassung · Die Abdeckung hat eine rote federbelastete
Sicherheitsverriegelung. Ziehen Sie diese zur Seite, um
die Abdeckung zu öffnen. Das Scharnier ist mit Streckung
und Beugung markiert. Entfernen Sie den Metallstift
und stellen Sie die gewünschte Position ein. Ist keine
Beugung erforderlich, positionieren Sie die Stifte in der
Position „Gesamtbereich“. Vergewissern Sie sich, dass Sie
sowohl Streckung als auch bei Beugung gleich einstellen.
Ist die Einstellung abgeschlossen, stellen Sie sicher,
dass die Stifte sicher positioniert sind und schließen
Sie die Abdeckung. Vergewissern Sie sich, dass die
Sicherheitsverriegelung einrastet, bevor Sie das Scharnier
vollständig belasten.
Deutsch – anleitung
Kniescharniere von Mediroyal
DE

Dans le cadre de la mise à jour du programme d’orthèses
de genou, nous avons conçu trois nouvelles articulations
avec des fonctionnalités différentes. Elles sont toutes
fabriquées avec un alliage d’aluminium spécial A6061,
utilisé dans l’industrie aéronautique. L’alliage A6061 est
robuste, léger, durable et résistant à la corrosion.
Données techniques de l’aluminium Mediroyal A6061:
Densité (ρ) 2,70 g/cm3[1]
Résistance à la traction (σt) 124–290 MPa
(18,0–42,1 ksi)
Élongation (ε) à la rupture 12-25%
Température de fusion (Tm) 585 °C (1,085 °F)
Conductivité thermique (k) 151-202 W/m*K
Chaleur massique (c) 897 J/kg*K
Programme modèle
Tous les modèles ont les mêmes dimensions et peuvent
être échangés avec les différentes orthèses de genou. La
charnière ROM est aussi disponible dans un modèle plus
long.
Précautions générales · Les articulations Mediroyal
sont toutes des éléments de stabilisation mécanique pour
stabiliser davantage le genou, principalement en extension
et latéralement. An d‘éviter les problèmes de pression
et d’obtenir une meilleure stabilité, façonnez toujours les
charnières de sorte qu’elles suivent les contours du genou.
Ces articulations ne sont pas conçues pour les problèmes
de exion qui nécessitent un contrôle de la exion sous la
charge entière du corps. En ce cas, tournez-vous vers un
atelier orthopédique pour une solution sur mesure.
Articulation double Mediroyal
– Longueur standard MR4996, 33 cm
C’est une articulation double légère et robuste avec
un arrêt d’extension préréglé à 0 degré. Les bras de
l’articulation sont faits en aluminium A6061 et la partie
centrale en acier inoxydable. Des rondelles en Téon®
sur les rivets fournissent une excellente lubrication sans
graisse. Les articulations sont peintes par poudrage en
noir pour une résistance à la corrosion accrue. Les bras
des articulations peuvent être pliés individuellement en
utilisant des ustensiles de pliage.
Articulation Active Mediroyal
– Longueur standard MR4997, 33 cm
Cette articulation a été conçue pour l’activité. Elle est
légère, avec un prol bas, est facile à ajuster, durable
et possède une conception bilatérale. L’amplitude de
mouvement peut être réglée en utilisant des butées pour
l’extension et la exion. L’articulation entière est faite en
aluminium A6061. Des rondelles en Téon®fournissent
une excellente lubrication sans graisse. Les articulations
sont peintes par poudrage en noir pour une résistance à la
corrosion accrue. Les bras des articulations peuvent être
pliés individuellement en utilisant des ustensiles de pliage.
Extension/Flexion · Les butées légères peuvent être
facilement appliquées pour contrôler l’extension et la
exion. Les butées marquées « E » sont pour l’extension
et les butées marquées « F » sont pour la exion. Les
options suivantes sont disponibles :
Extension Flexion
0° 45°
10° 60°
20° 75°
30° 90°
40°
Ajustement · Pour régler l’amplitude de mouvement,
choisissez les butées correctes à partir du tableau.
Commencez par l’extension en plaçant la butée marquée
« E » sur le côté EXT de l’articulation. Ouvrez légèrement
l’articulation et enfoncez la butée dans celle-ci. Faites de
même pour la exion en plaçant la butée marquée « F »
sur le côté FLX de l’articulation. Assurez-vous de régler
chaque articulation avec les mêmes butées d’extension
et de exion. Essayez les butées avant d’appliquer
l’articulation à la genouillère.
Articulation ROM Mediroyal
– Longueur standard MR4998, 33 cm
– Version longue MR4999, 40 cm
L’articulation ROM Mediroyal a été conçue pour contrôler
l’amplitude de mouvement lors de la rééducation. Elle
peut être réglée à la fois pour l’extension et la exion et
peut aussi être bloquée. L’articulation entière est faite en
aluminium A6061, les goupilles de butée sont faites en
acier inoxydable usinées sur machine CNC. Des rondelles
en Téon® fournissent une excellente lubrication sans
graisse. Les articulations sont peintes par poudrage en
noir pour une résistance à la corrosion accrue. Les bras
des articulations peuvent être pliés individuellement en
utilisant des ustensiles de pliage.
Extension/Flexion · L’articulation ROM peut être réglée
dans les congurations suivantes:
Extension Flexion Bloquée
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
L’articulation est facile à ajuster, même lorsqu’elle est sur
le genou. Aucun outil ou aucune pièce n’est nécessaire et
la conception est bilatérale.
Ajustement · Le couvercle possède un verrou de sécurité
à ressort. Tirez-le sur le côté pour ouvrir le couvercle.
L’articulation est marquée avec extension et exion.
Enlevez la goupille de butée et placez-la à l’emplacement
souhaité. Si aucune exion n’est nécessaire, placez les
goupilles dans la position « Amplitude complète » (Full
range). Assurez-vous que vous ajustez les côtés extension
et exion de manière identique. Une fois le réglage
effectué, assurez-vous que les goupilles sont solidement
xées et refermez le couvercle. Assurez-vous que le
verrou de sécurité se replace avec un clic avant que vous
ne chargiez l’articulation.
Français – instructions
Genouillères articulées par Mediroyal
FR

Nell’ambito dell'aggiornamento del programma di supporti
per le ginocchia, abbiamo progettato tre nuove cerniere
con funzionalità differenti. Tutte sono prodotte in una
lega speciale di alluminio, A6061, usata nell’industria
aeronautica. La lega A6061 è robusta, leggera, dura a
lungo e resiste alla corrosione.
Dati tecnici Mediroyal Alluminio A6061:
Densità (ρ) 2,70 g/cm3[1]
Resistenza alla trazione (σt) 124–290 MPa
(18,0–42,1 ksi)
Allungamento (ε) no al punto
di rottura 12-25%
Temperatura di fusione (Tm) 585 °C (1085 °F)
Conducibilità termica (k) 151-202 W/m*K
Calore specico (c) 897 J/kg*K
Modello generale
Tutti i modelli hanno le stesse misure e sono
intercambiabili nei vari supporti per il ginocchio. Il tutore
dotato di regolazione di esso-estensione è disponibile
anche in versione più lunga.
Precauzioni generali · I supporti Mediroyal sono elementi
di stabilizzazione meccanica utili a stabilizzare il ginocchio,
soprattutto in estensione e lateralmente. Per evitare
problemi legati alla pressione e per ottenere una migliore
stabilità, modellare il supporto seguendo il contorno del
ginocchio.
Questi supporti non sono progettati per problemi di
essione che richiedano un controllo della essione a
pieno carico. In questo caso, rivolgersi a un negozio di
ortottica per una soluzione personalizzata.
Doppia cerniera Mediroyal
– Lunghezza standard MR4996, 33 cm
Questa doppia cerniera è leggera e robusta, con un
fermo di estensione preregolato a 0 gradi. I bracci della
cerniera sono realizzati in alluminio A6061, mentre la parte
centrale è in acciaio inox. Le rondelle in Teon®sopra i
rivetti forniscono un’elevata lubricazione senza l’uso di
grasso. La cerniera è verniciata di nero per una maggior
resistenza alla corrosione. I bracci della cerniera possono
essere modellati singolarmente usando un attrezzo
adeguato.
Cerniera attiva Mediroyal
– Lunghezza standard MR4997, 33 cm
Questa cerniera è stata progettata per l’uso durante
l’attività. È leggera, discreta, facile da regolare,
durevole; è adatta all’uso su entrambi i lati. La gamma
di movimento può essere regolata usando fermi per
l’estensione e la essione. Tutta la cerniera è realizzata
in alluminio A6061. Le rondelle in Teon®sopra i rivetti
forniscono la lubricazione senza l’uso di grasso. La
cerniera è verniciata di nero per una maggior resistenza
alla corrosione. I bracci della cerniera possono essere
modellati singolarmente usando un attrezzo adeguato.
Estensione/essione · I fermi in materiale composito
sono leggeri e possono essere facilmente applicati per
controllare estensione e essione. I fermi marcati con la
lettera “E” riguardano l’estensione, quelli con la lettera “F”
la essione. Sono disponibili le seguenti opzioni:
Estensione Flessione
0° 45°
10° 60°
20° 75°
30° 90°
40°
Regolazione · Per regolare la gamma di movimento,
selezionare i fermi destri dalla tabella. Iniziare con
l’estensione posizionando i fermi marcati con la lettera “E”
sul lato esterno del supporto. Aprire con cautela il supporto
e inserirvi il fermo. Eseguire la stessa operazione per la
essione posizionando il fermo con la lettera “F” sul lato
FLX del supporto. Assicurarsi che gli stop per l'estensione
e la essione siano regolati allo stesso modo su entrambi
i supporti. Provare i supporti prima di applicare il supporto
al tutore.
Cerniera Mediroyal per estensione e essione
– Lunghezza standard MR4998, 33 cm
– Versione lunga MR4999, 40 cm
Il supporto Mediroyal per estensione e essione è stato
progettato per controllare la gamma di movimento del
ginocchio durante la riabilitazione. Può essere regolato
sia in estensione che in essione e può anche essere
bloccato. L’intera cerniera è realizzata in alluminio
A6061, i perni dei fermi invece sono in acciaio inox
lavorato a CNC. Le rondelle in Teon®sopra i rivetti
forniscono la lubricazione senza l’uso di grasso. La
cerniera è verniciata di nero per una maggior resistenza
alla corrosione. I bracci della cerniera possono essere
modellati singolarmente usando un attrezzo adeguato.
Estensione/essione · La cerniera per estensione
e essione può essere regolata secondo le seguenti
congurazioni:
Estensione Flessione Bloccata
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
La cerniera è facile da regolare, anche quando è
posizionata sul ginocchio. Non sono necessari né attrezzi
né particolari aggiuntivi, e può essere montata su entrambi
i lati.
Regolazione · Il coperchio è dotato di una chiusura di
sicurezza rossa a molla. Spingerla su un lato per aprire
il coperchio. La cerniera è marcata con estensione e
essione. Rimuovere il perno in metallo e regolare nella
posizione desiderata. Se non è necessaria la essione,
posizionare i perni in posizione “Full range”. Assicurarsi
che estensione e essione siano regolate allo stesso
modo su entrambi i lati. Dopo aver eseguito la regolazione,
assicurarsi che i perni siano ssati in modo sicuro e
chiudere il coperchio. Fare attenzione che il coperchio di
sicurezza scatti nella giusta posizione prima di caricare la
cerniera.
Italiano – Istruzioni
Cerniere per ginocchia Mediroyal
IT

Como parte de la actualización del programa de rodilleras
hemos diseñado tres nuevas bisagras con diferentes
funcionalidades. Todas están hechas de una aleación
especial de aluminio A6061, la que se usa en la industria
aeronáutica. La aleación A6061 es fuerte, ligera, durable y
resistente a la corrosión.
Datos técnicos Mediroyal Aluminium A6061:
Densidad (ρ) 2,70 g/cm3[1]
Resistencia a la tracción (σt) 124–290 MPa
(18,0–42,1 ksi)
Elongación (ε) al quiebre 12-25%
Temperatura de fundición (Tm) 585 °C (1.085 °F)
Conductividad térmica (k) 151-202 W/m*K
Capacidad térmica especíca (c) 897 J/kg*K
Programa modelo
Todos los modelos tienen las mismas dimensiones y
se pueden intercambiar con las diferentes rodilleras. La
bisagra ROM también está disponible en un modelo más
largo.
Precauciones generales · Todas las bisagras Mediroyal
son elementos de estabilización mecánica, principalmente
en extensión y lateral, de la rodilla. Con el n de evitar
problemas de presión y obtener una mejor estabilidad, dé
siempre a la bisagra la forma del contorno de la rodilla.
Estas bisagras no están diseñadas para problemas
de exión que requieren control de exión de cuerpo
cargado. En ese caso, acuda a un taller de órtesis para
obtener una solución personalizada.
Bisagra Mediroyal Double
– Longitud estándar MR4996, 33 cm
Esta es una bisagra doble ligera y resistente con tope
de extensión preestablecido a 0 grados. Los brazos de
la bisagra están hechos de aluminio A6061 y, su parte
central, de acero inoxidable. Las arandelas de Teon®de
los remaches proporcionan una muy buena lubricación
sin grasa. La bisagra está pavonada para darle mayor
resistencia a la corrosión. Se puede dar forma a los
brazos de la bisagra con un moldeador.
Bisagra Mediroyal Active
– Longitud estándar MR4997, 33 cm
Esta bisagra ha sido diseñada para uso durante actividad.
Es ligera, de perl bajo, fácil de ajustar, durable y de
diseño bilateral. La amplitud de movimiento se puede
ajustar con los topes de extensión y exión. La bisagra
está hecha de aluminio A6061. Las arandelas Teon®
proporcionan lubricación sin grasa. La bisagra está
pavonada para darle mayor resistencia a la corrosión.
Se puede dar forma a los brazos de la bisagra con un
moldeador.
Extensión/Flexión · Los topes son ligeros y se los puede
usar fácilmente para controlar la extensión y la exión. Los
topes con marca "E" son para extensión y con marca "F"
para exión. Las siguientes opciones están disponibles:
Extensión Flexión
0° 45°
10° 60°
20° 75°
30° 90°
40°
Ajuste · Para establecer la amplitud de movimiento,
seleccione los topes adecuados en la tabla. Comience por
la extensión colocando el tope "E" en el lado EXT de la
bisagra. Abra ligeramente la bisagra para insertar el tope.
Haga lo mismo para la exión colocando el tope "F" en el
lado FLX de la bisagra. Ajuste ambas bisagras a la misma
extensión y exión con los topes. Pruebe los topes antes
de colocar la bisagra en la órtesis.
Bisagra Mediroyal ROM
– Longitud estándar MR4998, 33 cm
– Longitud Larga MR4999, 40 cm
La bisagra Mediroyal ROM está diseñada para controlar
la amplitud de movimiento de la rodilla durante la
rehabilitación. Se puede congurar tanto para extensión
como para exión y bloqueo. La bisagra está hecha de
aluminio A6061, los pasadores de los topes están hechos
de acero inoxidable fresado CNC. Las arandelas Teon®
proporcionan lubricación sin grasa. La bisagra está
pavonada para darle mayor resistencia a la corrosión.
Se puede dar forma a los brazos de la bisagra con un
moldeador.
Extensión/Flexión · La bisagra ROM tiene las siguientes
conguraciones:
Extensión Flexión Bloqueo
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
La bisagra es fácil de ajustar, incluso estando ya en la
rodilla. No se necesitan herramientas ni partes y el diseño
es bilateral.
Ajuste · La cubierta tiene un cierre de seguridad rojo a
resorte. Tire de éste a un lado para abrir la cubierta. La
bisagra tiene la extensión y la exión marcadas. Retire el
pasador de metal y colóquelo en la ubicación deseada.
Si no se necesita exión, coloque los pasadores en la
posición "Amplitud total". Asegúrese de dar el mismo
ajuste a los lados de extensión y exión. Después de
hacer los ajustes, asegúrese de que los pasadores están
bien colocados y cierre la cubierta. Asegúrese de que el
cierre de seguridad encaje en su lugar antes de dar carga
completa a la bisagra.
Español – Instrucciones
Soportes para rodilla con bisagras de Mediroyal
ES

Como parte da atualização do programa de imobilizadores
de joelho criámos três novas joalheiras articuladas com
diferentes funcionalidades. Todos são fabricados com
uma liga especial de alumínio A6061, utilizada na indústria
aeronáutica. A liga de A6061 é forte, leve, duradoura e
resistente à corrosão.
Dados técnicos Mediroyal Alumínio A6061:
Densidade (ρ) 2.70 g/cm3[1]
Resistência à tração (σt) 124–290 MPa
(18.0–42.1 ksi)
Alongamento (ε) de fratura 12-25%
Temperatura de fusão (Tm) 585 °C (1,085 °F)
Condutividade térmica (k) 151-202 W/m*K
Capacidade térmica especíca (c) 897 J/kg*K
Programa Modelo
Todos os modelos têm as mesmas dimensões e podem
ser trocados entre as diferentes joelheiras. A joalheira
articulada ROM está também disponível para modelos
mais compridos.
Precauções gerais · As joalheiras articuladas da
Mediroyal são todas elementos de estabilização mecânica
de forma a estabilizar ainda mais o joelho, principalmente
em extensão e para os lados. Para evitar problemas de
pressão e para obter uma melhor estabilidade, molde
sempre a joalheira articulada contornando o joelho.
Estas articulações não foram concebidas para problemas
de exão que requerem um controlo completo de exão
do corpo. Nesse caso, recorra a um centro especializado
de órteses para obter uma solução personalizada.
Articulação de joelho dupla Mediroyal
– Comprimento padrão MR4996, 33 cm
Esta é uma articulação de joelho dupla, leve e forte com
um bloqueio de extensão pré-estabelecido de 0 graus.
Os braços da articulação são feitos de alumínio A6061 e
a parte central de aço inoxidável. As anilhas de Teon®
sobre os rebites proporcionam uma ótima lubricação
sem óleo. A articulação é revestida a preto para maior
resistência à corrosão. Os braços da articulação podem
ser moldados individualmente utilizando ferros de
arqueamento.
Articulação de joelho Ativa Mediroyal
– Comprimento padrão MR4997, 33 cm
Esta articulação de joelho foi concebida para atividades.
É leve, de perl estreito, fácil de ajustar, duradoura e
tem um design bilateral. A amplitude de movimentos
pode ser denida utilizando o bloqueios compostos para
extensão e exão. Toda a articulação de joelho é feita
de alumínio A6061. As anilhas de Teon®proporcionam
uma ótima lubricação sem óleo. A articulação é revestida
a preto para maior resistência à corrosão. Os braços
da articulação podem ser moldados individualmente
utilizando ferros de arqueamento.
Extensão/Flexão · Os bloqueios compostos e leves
podem facilmente ser aplicados para controlar a exão
e extensão. Os bloqueios marcados com "E" são para
extensão e os bloqueios marcados com "F" são para
exão. Estão disponíveis as seguintes opções:
Extensão Flexão
0° 45°
10° 60°
20° 75°
30° 90°
40°
Ajuste · Para denir a amplitude de movimentos,
selecione o correto bloqueio composto com base
no gráco. Comece com a extensão posicionando o
bloqueio marcado com "E" no lado EXT da articulação.
Abra ligeiramente a articulação e empurre o bloqueio.
De seguida faça o mesmo para exão posicionando o
bloqueio marcado com "F" no lado FLX da articulação.
Certique-se de denir ambas as articulações com os
mesmo bloqueios de extensão e exão. Experimento os
bloqueios antes de aplicar na joalheira de articulação.
Articulação de joelho ROM Mediroyal
- Comprimento Padrão MR4998, 33 cm
- Comprimento longo MR4999, 40 cm
A articulação de joelho ROM Mediroyal foi concebida
para controlar a escala de do movimento do joelho
durante a reabilitação. Pode ser denida em extensão e
exão e também pode ser bloqueada. Toda a articulação
é feita de alumínio A6061, os pinos de bloqueio são
feitos de aço inoxidável triturado CNC. As anilhas de
Teon® proporcionam uma ótima lubricação sem óleo.
A articulação é revestida a preto para maior resistência à
corrosão. Os braços da articulação podem ser moldados
individualmente utilizando ferros de arqueamento.
Extensão/Flexão · A articulação ROM pode ser denida
nas seguintes congurações:
Extensão Flexão Bloqueio
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
A articulação é fácil de ajustar, mesmo quando está
colocada no joelho. Não são necessárias ferramentas ou
peças e o design é bilateral.
Ajuste · A tampa tem um travão de segurança com uma
mola vermelha. Puxe para o lado para abrir a tampa. A
articulação está marcada com extensão e exão. Retire
o pino de metal e dena no local pretendido. Se não for
necessária exão, coloque os pinos na posição "Gama
completa". Certique-se de que ajusta os lados da
exão e da extensão de igual forma. Após ter sido feito
o ajuste, certique-se de que os pinos estão rmemente
posicionados e feche a tampa. Certique-se de que o
travão de segurança está encaixado no lugar antes de
apertar totalmente a dobradiça.
Português – Instruções
Joalheira articulada da Mediroyal
PT

Als onderdeel van de update van het kniebraceprogramma
hebben wij drie nieuwe scharnieren met verschillende
functionaliteiten ontwikkeld. Ze zijn alle drie vervaardigd uit
de speciale aluminiumlegering A6061, door het gebruik in
de luchtvaarttechnologie. De A6061-legering is sterk, licht,
duurzaam en corrosiebestendig.
Technische gegevens Mediroyal Aluminium A6061:
Dichtheid (ρ) 2.70 g/cm3[1]
Trekspanning (σt) 124–290 MPa
(18.0–42.1 ksi)
Rek (ε) bij breuk 12-25%
Smelttemperatuur (Tm) 585 °C (1,085 °F)
Thermische geleidbaarheid (k) 151-202 W/m*K
Specieke warmtecapaciteit (c) 897 J/kg*K
Modellenprogramma
Alle modellen hebben dezelfde afmetingen en kunnen
worden gewisseld tussen de verschillende kniebraces. Het
ROM-scharnier is ook leverbaar in een verlengd model.
Algemene voorzorgsmaatregelen · Alle Mediroyal-
scharnieren werken als mechanische stabilisatie-
elementen om de knie te helpen stabiliseren. Dit gebeurt
vooral bij het strekken van de knie en het maken van
zijwaartse bewegingen. Stel het scharnier altijd af op de
contouren van de knie om drukproblemen te voorkomen
en een betere stabiliteit te verkrijgen.
Deze scharnieren zijn niet ontworpen voor exieproblemen
die exiecontrole vereisen vanuit het hele lichaam. Wend
u in dat geval tot een orthopedisch technieker voor een
oplossing op maat.
Mediroyal Double Hinge
– Standaardlengte MR4996, 33 cm
Dit is een licht en sterk dubbel scharnier met een vooraf
ingestelde extensiestop van 0 graden. De scharnierarmen
zijn gemaakt van A6061-aluminium en het centrale
gedeelte van roestvrij staal. Teon®-ringen rond de
stiften zorgen voor een uitstekende, vetvrije smering.
Het scharnier heeft een zwarte coating voor een grotere
corrosiebestendigheid. De scharnierarmen kunnen
individueel worden aangepast met behulp van buigijzers.
Mediroyal Active Hinge
– Standaardlengte MR4997, 33 cm
Dit scharnier is ontworpen voor activiteit. Het is licht
van gewicht, laag van proel, gemakkelijk aan te
brengen, duurzaam en voor bilateraal toepasbaar. De
bewegingsradius kan worden ingesteld met behulp van
samengestelde stopstanden voor extensie en exie. Het
gehele scharnier is vervaardigd uit A6061-aluminium.
Teon®-ringen zorgen voor een vetvrije smering. Het
scharnier heeft een zwarte coating voor een grotere
corrosiebestendigheid. De scharnierarmen kunnen
individueel worden aangepast met behulp van buigijzers.
Extensie/Flexie · De lichtgewicht stopstanden kunnen
gemakkelijk worden ingesteld om zowel extensie als
exie te controleren. De stopstanden met een E zijn voor
extensie en die met een F voor exie. De volgende opties
zijn beschikbaar:
Extensie Flexie
0° 45°
10° 60°
20° 75°
30° 90°
40°
Aanpassen · Selecteer de juiste stopposities uit de
tabel om de bewegingsradius in te stellen. Begin met de
extensie door de stop met de letter E aan de EXT-kant van
het scharnier in te stellen. Open het scharnier een klein
stukje en druk de stop in. Stel vervolgens de stopstand
voor exie aan de FLX-kant van het scharnier op dezelfde
wijze in door de stop met de letter F in te stellen. Zorg
ervoor dat beide scharnieren dezelfde extensie- en exie-
instellingen hebben. Probeer de standen uit voordat u het
scharnier in de brace aanbrengt.
Mediroyal ROM-scharnier
– Standaardlengte MR4998, 33 cm
– Lange lengte MR4999, 40 cm
Het Mediroyal ROM-scharnier is ontworpen om de
bewegingsradius van de knie gedurende revalidatie te
controleren. Zowel extensie als exie kunnen worden
bepaald en het scharnier kan ook worden geblokkeerd.
Het gehele scharnier is vervaardigd van A6061-aluminum,
de pinnen voor de stops zijn gemaakt van cnc-gefreesd
roestvrij staal. Teon®-ringen zorgen voor een vetvrije
smering. Het scharnier heeft een zwarte coating voor een
grotere corrosiebestendigheid. De scharnierarmen kunnen
individueel worden aangepast met behulp van buigijzers.
Extensie/Flexie · Het ROM-scharnier kan in de volgende
conguraties worden ingesteld:
Extensie Flexie Geblokkeerd
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Het scharnier kan gemakkelijk worden aangepast, ook
als het zich op de knie bevindt. Gereedschap of extra
onderdelen zijn hiervoor niet nodig en het ontwerp is
bilateraal toepasbaar.
Aanpassen · Het deksel heeft een rood veiligheidsslot
dat onder veerdruk staat. Trek dit slot opzij om het deksel
te openen. Op het scharnier zijn extensie en exie
aangegeven. Haal de metalen pin weg en plaats deze op
de gewenste locatie. Indien er geen exie nodig is, plaats
dan de pinnen in de positie “Full range”. Zorg ervoor dat
zowel extensie als exie aan beide kanten hetzelfde zijn
ingesteld. Controleer daarna dat pins stevig geplaatst zijn
en sluit het deksel. Zorg ervoor dat het veiligheidsslot op
zijn plaats klikt voordat u het scharnier volledig belast.
Nederlands – Instructies
Kniescharnieren van Mediroyal
NL

Ως μέρος της διαδικασίας συνεχούς ανανέωσης των
προϊόντων μας, σχεδιάσαμε τρία νέα άγκιστρα γονάτου
που προσφέρουν διαφορετική λειτουργικότητα.
Κατασκευάζονται από κράμα αλουμινίου A6061, που
χρησιμοποιείται στην αεροπορική βιομηχανία. Το A6061
είναι δυνατό, ελαφρύ, ανθεκτικό και ανοξείδωτο.
Τεχνικά δεδομένα αλουμινίου Mediroyal A6061:
Πυκνότητα (ρ) 2.70 g/cm3[1]
Αντοχή σε εφελκυσμό (σt) 124–290 MPa
(18.0–42.1 ksi)
Επιμήκυνση (ε) θραύσης 12-25%
Θερμοκρασία ανάτηξης (Tm) 585 °C (1,085 °F)
Θερμική αγωγιμότητα (k) 151-202 W/m*K
Ειδική θερμοχωρητικότητα (c) 897 J/kg*K
Γκάμα μοντέλων · Όλα τα μοντέλα είναι ίδιων
διαστάσεων και μπορούν να εναλλαχθούν στους
διαφορετικούς νάρθηκες γονάτου. Το άγκιστρο ROM
είναι επίσης διαθέσιμο σε μακρύτερο μοντέλο.
Γενικές προφυλάξεις
Τα άγκιστρα Mediroyal είναι στοιχεία μηχανικής
σταθεροποίησης που σκοπό έχουν την καλύτερη
σταθεροποίηση του γονάτου, κατά πρώτον σε έκταση
και πλευρικά. Για την πρόληψη προβλημάτων πίεσης, και
για να επιτευχθεί καλύτερη σταθεροποίηση, πάντοτε
θα πρέπει να δίνετε στο άγκιστρο το περίγραμμα του
γονάτου.
Αυτά τα άγκιστρα δεν είναι σχεδιασμένα για
προβλήματα κάμψης, τα οποία απαιτούν έλεγχο κάμψης
πλήρους φορτίου σώματος. Σε τέτοια περίπτωση,
απευθυνθείτε σε ορθωτικό εργαστήριο για λύση κατά
παραγγελία.
Διπλό άγκιστρο Mediroyal
–Τυπικού μήκους MR4996 , 33 cm
Αυτό είναι ελαφρύ και δυνατό διπλό άγκιστρο με
προρυθμισμένο στοπ 0 βαθμών έκτασης. Οι βραχίονες
του άγκιστρου είναι κατασκευασμένοι από αλουμίνιο
A6061 και το κεντρικό τμήμα του από ανοξείδωτο
χάλυβα. Ροδέλες Teon
®
στα πριτσίνια παρέχουν
εξαιρετική λίπανση χωρίς ανάγκη γράσου. Το άγκιστρο
έχει μαύρη επίστρωση για αυξημένη αντίσταση στη
διάβρωση. Οι βραχίονες του άγκιστρου μπορούν να
διαμορφωθούν ανεξάρτητα με εργαλεία κάμψης.
Άγκιστρο δραστηριοτήτων Mediroyal
–Τυπικού μήκους MR4997 , 33 cm
Το συγκεκριμένο άγκιστρο σχεδιάστηκε για χρήση
σε δραστηριότητες. Είναι ελαφρύ, χαμηλού προφίλ,
εύκολης προσαρμογής, και αμφίπλευρης σχεδίασης.
Το εύρος κίνησης μπορεί να ρυθμιστεί με χρήση
συνθετικών στοπ για έκταση και κάμψη. Το άγκιστρο
κατασκευάζεται από αλουμίνιο A6061. Ροδέλες Teon
®
παρέχουν εξαιρετική λίπανση χωρίς ανάγκη γράσου. Το
άγκιστρο έχει μαύρη επίστρωση για αυξημένη αντίσταση
στη διάβρωση. Οι βραχίονες του άγκιστρου μπορούν να
διαμορφωθούν ανεξάρτητα με εργαλεία κάμψης.
Έκταση/κάμψη · Τα ελαφριά συνθετικά στοπ μπορούν
να εφαρμοστούν εύκολα για να ελέγχουν την έκταση
και την κάμψη. Τα στοπ που σηματοδοτούνται με “E”
είναι για την έκταση και τα στοπ που σηματοδοτούνται
με “F” είναι για την κάμψη. Είναι διαθέσιμες οι παρακάτω
επιλογές:
Έκταση Κάμψη
0° 45°
10° 60°
20° 75°
30° 90°
40°
Ρύθμιση · Για να ρυθμίσετε το εύρος κίνησης, επιλέξτε
τα σωστά στοπ από το συνθετικό διάγραμμα. Ξεκινήστε
με την έκταση, ρυθμίζοντας το στοπ μαρκαρισμένο με
“E” στην πλευρά EXT του άγκιστρου. Ανοίξτε ελαφρά
το άγκιστρο και σπρώξτε μέσα το στοπ. Στη συνέχεια
κάντε το ίδιο για την έκταση ρυθμίζοντας το στοπ
μαρκαρισμένο με “F” στην πλευρά FLX του άγκιστρου.
Βεβαιωθείτε ότι ρυθμίσατε και τα δύο άγκιστρα με
τα ίδια στοπ έκτασης και κάμψης. Δοκιμάστε τα στοπ
προτού εφαρμόσετε το άγκιστρο στον ιμάντα.
Άγκιστρο ROM Mediroyal
– Τυπικού μήκους MR4998 , 33 cm
– Εκτεταμένου μήκους MR4999 , 40 cm
Το άγκιστρο Mediroyal ROM σχεδιάστηκε για έλεγχο
του εύρους κίνησης γονάτου κατά την αποκατάσταση.
Μπορεί να ρυθμιστεί σε έκταση και κάμψη, και μπορεί
επίσης να ακινητοποιηθεί. Το άγκιστρο κατασκευάζεται
από αλουμίνιο A6061, με τους πίρους στοπ να
κατασκευάζονται από ανοξείδωτο χάλυβα κατεργασίας
CNC. Ροδέλες Teon
®
παρέχουν εξαιρετική λίπανση
χωρίς ανάγκη γράσου. Το άγκιστρο έχει μαύρη
επίστρωση για αυξημένη αντίσταση στη διάβρωση. Οι
βραχίονες του άγκιστρου μπορούν να διαμορφωθούν
ανεξάρτητα με εργαλεία κάμψης.
Έκταση/κάμψη · Το άγκιστρο ROM μπορεί να ρυθμιστεί
στις παρακάτω διαμορφώσεις:
Έκταση Κάμψη Ακινητοποίηση
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Το άγκιστρο μπορεί εύκολα να ρυθμιστεί, ακόμη
και όταν δεν είναι τοποθετημένο στο γόνατο. Δεν
χρειάζονται εργαλεία ή πρόσθετα εξαρτήματα, και
αμφίπλευρης σχεδίασης.
Ρύθμιση · Το κάλυμμα έχει μια κόκκινη κλειδαριά
ασφαλείας με ελατήριο. Τραβήξτε την στο πλευρό
για να ανοίξετε το κάλυμμα. Το άγκιστρο είναι
σηματοδοτημένο για έκταση και κάμψη. Αφαιρέστε τον
μεταλλικό πίρο και ρυθμίστε στο επιθυμητό σημείο. Εάν
δεν απαιτείται έκταση, ρυθμίστε τους πίρους στη θέση
"Πλήρες εύρος". Βεβαιωθείτε ότι ρυθμίσατε τόσο την
πλευρά έκτασης όσο και κάμψης στο ίδιο σημείο. Μόλις
ολοκληρωθεί η ρύθμιση, βεβαιωθείτε ότι οι πίροι είναι
ασφαλισμένοι και κλείστε το κάλυμμα. Βεβαιωθείτε ότι
η κλειδαριά ασφαλείας μπαίνει στη θέση της με κλικ
προτού φορτώσετε το άγκιστρο.
Ελληνικά – Οδηγίες
Άγκιστρα γονάτου της Mediroyal
EL

Põlveortoosi programmi uuenduse osana oleme välja
töötanud kolm uut erinevate funktsioonidega liigendit.
Need on valmistatud erilisest alumiiniumsulamist A6061,
mida kasutatakse lennukitööstuses. Sulam A6061 on
tugev, kerge, vastupidav ja korrosioonikindel.
Mediroyali alumiiniumi A6061 tehnilised andmed:
Tihedus (ρ) 2,70 g/cm3[1]
Tõmbetugevus (σt) 124–290 MPa
(18,0–42,1 ksi)
Katkevenivus (ε) 12–25%
Sulamistemperatuur (Tm) 585 °C (1085 °F)
Soojusjuhtivus (k) 151–202 W/m*K
Erisoojusmahtuvus (c) 897 J/kg*K
Mudeli programm
Kõik mudelid on samade mõõtmetega ja neid saab
kasutada erinevate põlveortoosidega. ROMliigend on
olemas ka pikema mudelina.
Üldised ettevaatusabinõud · Mediroyali liigendid on
mehaanilised stabiliseerimiselemendid, mis võimaldavad
põlve täiendavat stabiliseerimist peamiselt sirutusasendis
ja külgedele liikumisel. Survest tingitud probleemide
ennetamiseks ja parema stabiilsuse saavutamiseks
vormige liigendit alati põlvekontuuri järgi.
Liigendid ei ole välja töötatud painutusprobleemide
lahendamiseks, mis nõuavad kogu keharaskusega
kontrolli painutuste üle. Sellisel juhul pöörduge lahenduse
saamiseks ortoosikeskusesse.
Mediroyal Double Hinge (topeltliigend)
– Standardpikkus MR4996, 33 cm
Tegu on kerge ja tugeva topeltliigendiga, millel on
eelseadistatud 0-kraadine sirutustõke. Liigendi õlad on
valmistatud A6061 alumiiniumist ja keskosa roostevabast
terasest. Poltidel olevad Teon®ist seibid tagavad hea
õlivaba määrde. Parema korrosioonikindluse tagamiseks
on liigend kaetud musta kattega. Liigendi õlgu on võimalik
painutusraamiga ühekaupa vormida.
Mediroyal Active Hinge (aktiivne liigend)
– Standardpikkus MR4997, 33 cm
See liigend on välja töötatud aktiivseteks tegevusteks.
See on kerge, madala proiliga, kergesti kohandatav,
vastupidav ja bilateraalse kujundusega. Liikumisulatust
saab seadistada sirutuse ja painutuse komposiittõketega.
Kogu liigend on valmistatud A6061 alumiiniumist.
Teon®-ist seibid tagavad hea õlivaba määrde. Parema
korrosioonikindluse tagamiseks on liigend kaetud musta
kattega. Liigendi õlgu on võimalik painutusraamiga
ühekaupa vormida.
Sirutus/painutus · Sirutuse ja painutuse kontrollimiseks
saab kerge vaevaga rakendada kergekaalulisi
komposiittõkkeid. Tõke tähisega „E“ on mõeldud
sirutuseks ja tõke „F“ painutuseks. Saadaval on järgnevad
valikud.
Sirutus Painutus
0° 45°
10° 60°
20° 75°
30° 90°
40°
Kohandamine · Liikumisulatuse seadistamiseks valige
komposiidigraakust õiged tõkked. Alustage sirutusega,
asetades tõkke „E” liigendi küljele EXT. Avage pisut
liigendit ja lükake tõke sisse. Seejärel toimige samamoodi
painutuse jaoks, asetades tõkke „F” liigendi küljele FLX.
Veenduge, et mõlemale liigendile oleks paigaldatud samad
sirutus- ja painutustõkked. Katsetage tõkkeid enne liigendi
paigaldamist ortoosi.
Mediroyal ROM-i liigend
– Standardpikkus MR4998, 33 cm
– Pikk MR4999, 40 cm
Mediroyal ROM-i liigend on välja töötatud põlve
liikumisulatuse kontrollimiseks rehabilitatsiooni ajal. Seda
saab seadistada nii sirutus- kui ka painutusulatuses
ja ka blokeerida. Kogu liigend on valmistatud
A6061 alumiiniumist ja tõkketihvtid on valmistatud
CNC-ga freesitud roostevabast terasest. Parema
korrosioonikindluse tagamiseks on liigend kaetud musta
kattega. Liigendi õlgu on võimalik painutusraamiga
ühekaupa vormida.
Sirutus/painutus · ROM-i liigendit saab seadistada
järgnevates konguratsioonides.
Sirutus Painutus Blokeeritud
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Liigendit on lihtne reguleerida, isegi kui see on põlvel.
Tööriistu ega lisaosi pole vaja ja kujundus on bilateraalne.
Kohandamine · Kattel on punane vedruga kaitselukk.
Kaane avamiseks tõmmake seda küljele. Liigendil on
tähistatud sirutus ja painutus. Eemaldage metalltihvt ja
seadke see soovitud kohta. Kui painutus pole vajalik, viige
tihvtid asendisse „Full range” (Täisulatus). Veenduge,
et reguleeriksite sirutuse ja painutuse külgi samamoodi.
Kui kohandamine on tehtud, veenduge, et tihvtid oleksid
kindlalt oma kohal, ja sulgege kaas. Veenduge, et enne
liigendi koormamist läheks kaitselukk klõpsatusega oma
kohale.
Eesti – Juhised
Mediroyali põlveliigend
ET

Vykdydami kelio įtvaro atnaujinimo programą mes
sukūrėme tris naujus, skirtingoms funkcijoms skirtus kelio
lankstus. Visi jie gaminami iš specialaus aliuminio lydinio
A6061, naudojamo orlaivių pramonėje. A6061 lydinys yra
tvirtas, lengvas, patvarus ir atsparus korozijai.
„Mediroyal“ aliuminio A6061 techniniai duomenys:
Tankis (ρ) 2,70 g/cm3[1]
Tempimo stiprumo riba (σt) 124–290 MPa
(18,0–42,1 ksi)
Pailgėjimas (ε) lūžtant 12-25 %
Lydymosi temperatūra (Tm) 585° C (1.085 °F)
Šiluminis laidumas (k) 151-202 W/m*K
Specinė šiluminė talpa (c) 897 J/kg*K
Modelio programa
Visi modeliai yra tokių pat matmenų, juos galima pakeisti
skirtingais kelio įtvarais. Yra ir ilgesnis ROM-lanksto
modelis.
Bendri perspėjimai · Visi bendrovės „Mediroyal“
gaminami lankstai yra mechaniniai stabilizavimo
elementai, skirti dar labiau stabilizuoti kelį, ypač
kontroliuojant tiesimo ir šoninius judesius. Kad neatsirastų
spaudimo sukeliamų problemų ir siekiant didesnio
stabilumo, visada pasirūpinkite, kad lanksto forma atitiktų
kelio kontūrą.
Šie lankstai neskirti lenkimo problemoms spręsti, kai reikia
kontroliuoti viso kūno apkrovos veikiamą lenkimą. Tokiu
atveju reikia kreiptis į ortopedijos laboratoriją, kurioje bus
parinktas individualiai pritaikytas sprendimas.
Dvigubas lankstas iš „Mediroyal“
– Standartinis ilgis MR4996, 33 cm
Tai lengvas ir tvirtas dvigubas lankstas, su iš anksto
nustatytu stabdžiu ties 0 laipsnių padala. Lanksto pečiai
pagaminti iš A60691 aliuminio, o centrinė dalis – iš
nerūdijančiojo plieno. Iš „Teon“® pagaminti kniedžių
apliejikliai užtikrina puikų tepimą be riebalų. Kad būtų
atsparesnis korozijai, lankstas padengtas juoda danga.
Lanksto pečių formą galima pritaikyti individualiai
naudojant lenkiamuosius įtvarus.
Aktyvusis lankstas iš „Mediroyal“
– Standartinis ilgis MR4997, 33 cm
Šis lankstas sukurtas veiklai. Jis yra lengvas, žemas,
lengvai priderinamas, patvarus ir pritaikomas abiem kūno
pusėms. Judesio amplitudė gali būti nustatyta naudojat
kompleksinius tiesimo ir lenkimo judesio stabdymo
taškus. Visas lankstas pagamintas iš A6061 aliuminio.
„Teon“® apliejikliai užtikrina tepimą nenaudojant riebalų.
Kad būtų atsparesnis korozijai, lankstas padengtas juoda
danga. Lanksto pečių formą galima pritaikyti individualiai
naudojant lenkiamuosius įtvarus.
Tiesimas / lenkimas · Nedidelio svorio kompleksinius
stabdžių elementus nesudėtinga naudoti ir kontroliuoti
tiesimą bei lenkimą. „E“ pažymėtos stabdymo vietos
skirtos kontroliuoti tiesimą, o „F“ pažymėtos stabdymo
vietos – kontroliuoti lenkimą. Galimi tokie pasirinkimai:
Tiesimas Lenkimas
0° 45°
10° 60°
20° 75°
30° 90°
40°
Pritaikymas · Kai reikia pasirinkti judesio amplitudę, iš
kompleksinės schemos pasirinkite tinkamas stabdžių
vietas. Pradėkite nuo tiesimo funkcijos: lanksto EXT
pusėje uždėkite „E“pažymėtą stabdymo elementą. Šiek
tiek atverkite lankstą ir įstumkite stabdymo elementą.
Tada tą patį padarykite apriboti lenkimo funkcijai: lanksto
FXL pusėje uždėkite „F“ pažymėtą stabdymo elementą.
Įsitikinkite, kad tiesimo ir lenkimo stabdymo elementai
abiejuose lankstuose yra toje pačioje padėtyje. Prieš
uždėdami lankstus ant įtvaro, išbandykite stabdžius.
ROM lankstas iš „Mediroyal“
– Standartinis ilgis MR4996, 33 cm
– Ilgesnis ilgis MR4999, 40 cm
ROM lankstas iš „Mediroyal skirtas kontroliuoti kelio
judesių amplitudę per reabilitacijos laikotarpį. Jį galima
nustatyti tiesimo ir lenkimo padėtyje, o taip pat blokuoti.
Visas lankstas pagamintas iš A6061 aliuminio. Stabdžių
smeigės pagamintos iš CNC-frezuoto nerūdijančiojo
plieno. „Teon“® apliejikliai užtikrina tepimą nenaudojant
riebalų. Kad būtų atsparesnis korozijai, lankstas padengtas
juoda danga. Lanksto pečių formą galima pritaikyti
individualiai naudojant lenkiamuosius įtvarus.
Tiesimas / lenkimas · ROM lankstas gali būti nustatytas
tokioms kongūracijoms:
Tiesimas Lenkimas Blokavimas
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Lankstą nesudėtinga priderinti, net jį uždėjus ant kelio.
Nereikia įrankių ar dalių, lankstas tinka abiems kūno
pusėms.
Pritaikymas · Uždangalas turi raudoną saugos užraktą su
raudona spyruokle. Kai reikia atidaryti uždangalą, užraktą
nustumkite į šoną. Tiesimas ir lenkimas pažymėti lankste.
Ištraukite metalinę smeigę ir įdėkite ją pageidaujamoje
vietoje. Jei lenkimo ksuoti nereikia, smeiges įdėkite
padėtyje „Visa amplitudė“. Įsitikinkite, kad abiejuose
lanksto pusėse nustatytos tokios pat tiesimo ir lenkimo
amplitudės. Kai padėtys nustatytos, įsitikinkite, kad
smeigės yra įdėtos tvirtai ir uždėkite uždangalą. Prieš
lankstą apkraunant visu krūviu įsitikinkite, kad saugos
užrakto sklendės yra užsklęstos.
Latvijas – Instrukcija
Kelio lankstas iš „Mediroyal“
LV

Atjaunojot ceļgalu ortožu programmu, mēs esam
izstrādājuši trīs jaunas eņģes ar atšķirīgu funkcionalitāti.
Tās visas ir izgatavotas no īpaša A6061 alumīnija
sakausējuma, ko izmanto aviācijas nozarē. A6061
sakausējums ir izturīgs, viegls, ilgi kalpojošs un noturīgs
pret koroziju.
Mediroyal Aluminum A6061 tehniskie dati:
Blīvums (ρ) 2,70 g/cm3[1]
Stiepes izturība (σt) 124–290 MPa
(18,0–42,1 ksi)
Pārraušanas pagarinājums (ε) 12-25%
Kušanas temperatūra (Tm) 585°C (1085°F)
Siltumvadītspēja (k) 151-202 W/m*K
Īpatnējā siltumietilpība (c) 897 J/kg*K
Modeļu programma
Visiem modeļiem ir vienādi izmēri, un tie ir savstarpēji
aizvietojami ar dažādām ceļgalu ortozēm. ROM eņģe ir
pieejama arī garākā variantā.
Vispārīgi piesardzības pasākumi · Mediroyal eņģes
ir mehāniskas stabilizācijas elementi, kas nodrošina
papildu stabilitāti ceļgalam, galvenokārt iztaisnošanā un
sānis. Lai izvairītos no spiediena problēmām un iegūtu
labāku stabilitāti, vienmēr pielāgojiet eņģes formu ceļgala
kontūrai.
Šīs eņģes nav piemērotas saliekšanas problēmai, kam
nepieciešama saliekšanas kontrole ar pilnu ķermeņa
slodzi. Tādā gadījumā vērsieties pie ortopēda, lai atrastu
piemērotu risinājumu.
Mediroyal dubultā eņģe
– standarta garums MR4996, 33 cm
Šī ir viegla un izturīga dubultā eņģe ar iepriekš iestatītu
0 grādu iztaisnošanas atduri. Eņģes sviras ir izgatavotas
no A6061 alumīnija, bet tās centrālā daļa no nerūsējošā
tērauda. Teon® kniežu starplikas nodrošina brīvu kustību
bez smērvielām. Eņģei ir melns pārklājums, kas nodrošina
labāku izturību pret koroziju. Eņģes sviru formu var
pielāgot individuāli, izmantojot liekšanas instrumentu.
Mediroyal Active eņģe
– standarta garums MR4997, 33 cm
Šī eņģe ir paredzēta aktivitātēm. Tā ir viegla, ar zemu
prolu, vienkārši regulējama, izturīga un ar divpusēju
konstrukciju. Kustības diapazonu var iestatīt ar
apvienotajām iztaisnošanas un saliekšanas atdurēm. Eņģe
ir pilnībā izgatavota no A6061 alumīnija. Teon®starplikas
nodrošina brīvu kustību bez smērvielām. Eņģei ir melns
pārklājums, kas nodrošina labāku izturību pret koroziju.
Eņģes sviru formu var pielāgot individuāli, izmantojot
liekšanas instrumentu.
Iztaisnošana/saliekšana · Ar vieglajām apvienotajām
atdurēm var ērti kontrolēt iztaisnošanu un saliekšanu.
Ar "E" ir apzīmētas iztaisnošanas atdures, bet ar "F"
saliekšanas atdures. Ir pieejami šādi varianti:
Iztaisnošana Saliekšana
0° 45°
10° 60°
20° 75°
30° 90°
40°
Regulēšana · Lai iestatītu kustības amplitūdu, izvēlieties
piemērotu atduri no apvienotās diagrammas. Sāciet ar
iztaisnošanu, ievietojot atduri ar apzīmējumu "E" eņģes
"EXT" pusē. Nedaudz atveriet eņģi un ievietojiet atduri.
Pēc tam izdariet tāpat saliekšanai, ievietojot atduri ar
apzīmējumu "F" eņģes "FLX" pusē. Pārliecinieties, ka
abām eņģēm ir ievietotas vienādas iztaisnošanas un
saliekšanas atdures. Izmēģiniet atdures pirms eņģes
ievietošanas ortozē.
Mediroyal ROM eņģe
– standarta garums MR4998, 33 cm
– pagarinātais garums MR4999, 40 cm
Mediroyal ROM eņģe ir paredzēta ceļgala kustības
amplitūdas kontrolei rehabilitācijas laikā. Tai var iestatīt
iztaisnošanu un saliekšanu, kā arī to ir iespējams bloķēt.
Eņģe ir pilnībā izgatavota no A6061 alumīnija, bet
atdures tapas ir izgatavotas no CNC frēzēta nerūsējošā
tērauda. Teon® starplikas nodrošina brīvu kustību bez
smērvielām. Eņģei ir melns pārklājums, kas nodrošina
labāku izturību pret koroziju. Eņģes sviru formu var
pielāgot individuāli, izmantojot liekšanas instrumentu.
Iztaisnošana/saliekšana · ROM eņģi var iestatīt šādās
kongurācijās:
Izstiepšana Saliekšana Bloķēta
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Eņģe ir viegli regulējama pat tad, kad tā atrodas uz
ceļgala. Tam nav nepieciešami instrumenti vai detaļas, un
konstrukcija ir divpusēja.
Regulēšana · Pārsegam ir sarkana drošības slēdzene
ar atsperi. Pavelciet to uz sāniem, lai atvērtu pārsegu. Uz
eņģes ir atzīmēta iztaisnošana un saliekšana. Izņemiet
metāla tapu un ievietojiet to vēlamajā vietā. Ja saliekšana
nav nepieciešama, iestatiet tapas "Full range" pozīcijā.
Pārliecinieties, ka abas iztaisnošanas un saliekšanas
puses ir noregulētas vienādi. Pēc iestatīšanas pārbaudiet,
vai tapas ir droši noksētas, un aizveriet pārsegu. Pirms
pakļaujat eņģi pilnai slodzi, pārliecinieties, ka drošības
slēdzene noksējas vietā.
Lietuvos – Instrukcijos
Ceļgalu eņģes no Mediroyal
LT

W ramach aktualizacji programu ortez stawu
kolanowego opracowaliśmy trzy nowe zawiasy o różnych
zastosowaniach. Wszystkie wykonano ze specjalnego
stopu aluminium A6061, który jest wykorzystywany w
przemyśle lotniczym. Stop A6061 jest mocny, lekki,
wytrzymały i nierdzewny.
Dane techniczne Aluminum A6061 Mediroyal:
Gęstość (ρ) 2.70 g/cm3[1]
Wytrzymałość na rozciąganie (σt) 124–290 MPa
(18.0–42.1 ksi)
Wydłużenie (ε) przy zerwaniu 12-25%
Temperatura topnienia (Tm) 585 °C (1,085 °F)
Przewodność cieplna (k) 151-202 W/m*K
Ciepło właściwe (c) 897 J/kg*K
Rozwiązania modelowe · Wszystkie modele mają takie
same wymiary. Można je stosować wymiennie w różnych
modelach ortez stawu kolanowego. Zawias ROM jest
także dostępny w dłuższej wersji.
Ogólne środki ostrożności
Wszystkie zawiasy Mediroyal są elementami
mechanicznej stabilizacji wspomagającej stabilizację
stawu kolanowego, głównie przy wyproście i zgięciu
bocznym. Aby uniknąć nadmiernego ucisku i osiągnąć
lepszą stabilizację należy zawsze dopasować kształt
zawiasu do kształtu kolana.
Zawiasy nie są przeznaczone do stosowania przy
problemach ze zgięciem wymagającym kontroli przy
pełnym obciążeniu ciała. W takim przypadku najlepiej
zwrócić się do pracowni ortopedycznej, która zaproponuje
indywidualne rozwiązanie.
Podwójny Zawias Mediroyal
– Długość standardowa MR4996, 33 cm
Lekki i mocny podwójny zawias z roboczym ustawieniem
blokady wyprostu 0 stopni. Ramiona zawiasu wykonano
z aluminium A6061, element centralny ze stali
nierdzewnej. Teonowe® podkładki pod nitami gwarantują
beztłuszczowe smarowanie. Zawias pokryto czarną farbą
antykorozyjną. Ramiona zawiasu można indywidualnie
dopasowywać za pomocą zaginadła.
Aktywny zawias Mediroyal
– Długość standardowa MR4997, 33 cm
Zawias dla aktywnych. Lekki, dyskretny, łatwy w
dopasowaniu, wytrzymały zawias o dwustronnej
konstrukcji. Zakres ruchu ustawia się za pomocą
kompozytowych blokad wyprostu i zgięcia. Cały zawias
wykonano z z aluminium A6061. Teonowe® podkładki
pod nitami gwarantują beztłuszczowe smarowanie. Zawias
pokryto czarną farbą antykorozyjną. Ramiona zawiasu
można indywidualnie dopasowywać za pomocą zaginadła.
Wyprost/Zgięcie · Lekkie kompozytowe blokady służą
do łatwej regulacji kontroli wyprostu i zgięcia. Pozycje
oznaczone literą „E” regulują wyprost, pozycje oznaczone
literą „F” – zgięcie. Dostępne są poniższe opcje ustawień:
Wyprost Zgięcie
0° 45°
10° 60°
20° 75°
30° 90°
40°
Dopasowanie · W celu ustawienia zakresu ruchu, ustaw
blokady we właściwej pozycji wyszczególnionej w tabeli.
Rozpocznij od regulacji wyprostu wsuwając blokadę
oznaczoną literą E w zawias po stronie oznaczonej
symbolem EXT. Delikatnie otwórz zawias i wsuń
blokadę. Powtórz czynność w celu ustawienia zgięcia
umieszczając blokadę oznaczoną literą F w zawiasie po
stronie oznaczonej symbolem FLX. Zawsze ustawiaj oba
zawiasy tymi samymi pozycjami blokad wyprostu i zgięcia.
Przed włożeniem zawiasu w ortezę, sprawdź czy działają
właściwie.
Zawias ROM Mediroyal
– Długość stadardowa MR4998, 33 cm
– Długość długa MR4999, 40 cm
Zawias ROM Mediroyal służy do kontroli zakresu
ruchu kolana podczas rehabilitacji. Można go
ustawiać w obu pozycjach, wyprostu i zgięcia, a także
zablokować. Cały zawias wykonano z aluminium
A6061, ograniczniki wykonano z frezowanej CNC stali
nierdzewnej. Teonowe® podkładki pod nitami gwarantują
beztłuszczowe smarowanie. Zawias pokryto czarną farbą
antykorozyjną. Ramiona zawiasu można indywidualnie
dopasowywać za pomocą zaginadła.
Wyprost/Zgięcie · Zawias ROM można ustawić w
poniższych kombinacjach:
Wyprost Zgięcie Blokada
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Zawias jest łatwy w regulacji, nawet podczas noszenia.
Nie potrzeba żadnych narzędzi ani części zamiennych.
Konstrukcja zawiasu jest obustronna.
Dopasowanie · Na obudowie znajduje się czerwony zamek
bezpieczeństwa ze sprężynowym zatrzaskiem. Pociągnij
go, żeby otworzyć obudowę. Na zawiasie oznaczono
strefę wyprostu (extension) i zgięcia (exion). Wyjmij
metalową zawleczkę i dokonaj wymaganej regulacji. Jeśli
nie ma potrzeby regulacji zgięcia, pozostaw zawleczkę
w pozycji „Pełen zakres” (“Full range”). Zawsze ustawiaj
oba zawiasy w tych samych pozycjach wyprostu i zgięcia.
Po dokonaniu ustawień zabezpiecz zawleczki i zamknij
obudowę. Zamek bezpieczeństwa powinien się przy
zamykaniu zatrzasnąć. Dopiero wtedy można całkowicie
obciążać zawias.
Polski – Instrukcje
Zawiasy kolanowe Mediroyal
PL

В рамках программы обновления коленного бандажа
мы разработали три новых шарнира, имеющих
разную функциональность. Все они изготовлены из
специального алюминиевого сплава A6061, который
используется в авиационной промышленности. Сплав
A6061 прочный, легкий, долговечный и устойчивый к
коррозии.
Технические данные Mediroyal Алюминий A6061:
Плотность (ρ) 2.79 г/см3[1]
Предел прочности на разрыв (σt) 124-290 MPa
(18.0-42.1 ksi)
Удлинение (ε) при разрыве 12-25%
Температура плавления (Tm) 585 °C (1.085 °F)
Теплопроводность (k) 151-202 W/m*K
Удельная теплоемкость (c) 897 J/kg*K
Модельная программа · Все модели имеют одни и
те же размеры и взаимозаменяемы между разными
коленными бандажами. ROM-шарнир также доступен
для удлиненной модели.
Общие меры предосторожности
Все шарниры Mediroyal являются элементами
механической стабилизации с целью большей
стабилизации колена, главным образом при растяжении
и движениях в сторону. Для того чтобы предотвратить
проблемы давления и достичь лучшей стабильности,
всегда формируйте шарнир по контуру колена. Эти
шарниры не предназначены для решения проблем со
сгибанием, которые требуют контроля над сгибанием
при нагрузке всем телом. В таком случае следует
вернуться в ортопедическую мастерскую, чтобы найти
индивидуальное решение.
Двойной шарнир Mediroyal
– стандартный, длина MR4996, 33 cm
Это облегченный и прочный двойной шарнир со
стоппером растяжения, заранее установленным
на 0 градусов. Рукоятки шарнира изготовлены
из алюминия A6061, а центральная часть – из
нержавеющей стали. Тефлоновые (Teon
®
) шайбы над
заклепками обеспечивают прекрасное скольжение без
необходимости дополнительной смазки. Шарнир имеет
черное покрытие для большей защиты от коррозии.
Рукоятки шарнира можно формировать индивидуально
с помощью гибких скобок.
Активный шарнир Mediroyal
– стандартная длина MR4997, 33 cm
Этот шарнир был сконструирован для активного
движения. Его облегченный низкий профиль
прост в подгонке, прочен и имеет двустороннюю
конструкцию. Диапазон движений можно установить
с помощью комбинированных стопперов растяжения
и сгибания. Весь шарнир изготовлен из алюминия
A6061. Тефлоновые (Teon
®
) шайбы над заклепками
обеспечивают прекрасное скольжение без
необходимости дополнительной смазки. Шарнир имеет
черное покрытие для большей защиты от коррозии.
Рукоятки шарнира можно формировать индивидуально
с помощью гибких скобок.
Растяжение/сгибание · Облегченные комбинированные
стопперы легко применять для контроля растяжения
и сгибания. Стопперы растяжения имеют маркировку
"Е", а стопперы сгибания – " F”. Доступны следующие
возможности:
Растяжение Сгибание
0° 45°
10° 60°
20° 75°
30° 90°
40°
Подгонка · Для того чтобы установить диапазон
движения, выберите правильные остановки с помощью
комбинированной шкалы. Начинайте с растяжения,
установив стоппер с маркировкой «Е» на стороне
шарнира, помеченной EXT. Слегка раскройте шарнир
и нажмите на стоппер. Затем повторите те же
действия, установив стоппер с маркировкой «F» на
стороне шарнира, помеченной FLX. Убедитесь, что на
обоих шарнирах установлены стопперы с одинаковым
растяжением и сгибанием. Проверьте стопперы перед
установкой шарнира в бандаж.
Шарнир ROM Mediroyal
– стандартная длина MR4998, 33 cm
– удлиненная длина MR4999, 40 cm
Шарнир ROM Mediroyal был разработан для контроля
диапазона движений колена во время реабилитации.
Его можно установить как на растяжение, так и на
сгибание, а также можно заблокировать. Шарнир
целиком изготовлен из алюминия A6061, штыри
стоппера изготовлены из CNC-филированной
нержавеющей стали. Тефлоновые (Teon
®
) шайбы над
заклепками обеспечивают прекрасное скольжение без
необходимости дополнительной смазки. Шарнир имеет
черное покрытие для большей защиты от коррозии.
Рукоятки шарнира можно формировать индивидуально
с помощью гибких скобок.
Растяжение/сгибание · Шарнир ROM можно установить
в следующие конфигурации:
Растяжение Сгибание Заблокировано
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Шарнир прост в подгонке, даже если он находится
на колене. Не требуется никаких инструментов или
запчастей, а конструкция является двухсторонней.
Подгонка · Чехол снабжен красным пружинным
замком безопасности. Потяните его в сторону, чтобы
раскрыть чехол. Шарнир маркирован указателями
растяжения и сгибания. Извлеките металлический
штырь и установите его в желаемое положение. Если
контроль сгибания не требуется, установите штырь в
позицию “Full range” (полный диапазон). Убедитесь, что
растяжение и сгибание установлены одинаково с обеих
сторон. После того, как установки заданы, убедитесь
в надежности установки штырей, после чего закройте
чехол. Перед тем, как дать на шарнир полную нагрузку,
убедитесь, что замок безопасности защелкнут в
правильном положении.
Русский – Инструкции
Шарниры колена Mediroyal
RU

Jako součást aktualizace našeho portfolia kolenních
ortéz jsme vyvinuli tři nové klouby pro ortézy s různými
způsoby fungování. Všechny jsou vyrobené ze speciální
hliníkové slitiny A6061, která je využívána v leteckém
průmyslu. Slitina A6061 je pevná, velmi lehká, odolná a
korozivzdorná.
Technické údaje Hliník A6061 Mediroyal:
Hustota (ρ) 2,70 g/cm3[1]
Pevnost v tahu (σt) 124–290 MPa
(18,0 – 42,1 ksi)
Destrukční protažení (ε) 12–25%
Teplota tání (Tm) 585 °C (1 085 °F)
Tepelná vodivost (k) 151–202 W/m*K
Měrná tepelná kapacita (c) 897 J/kg*K
Portfolio modelů · Všechny modely mají stejné rozměry a
mohou být použity u různých kolenních ortéz. Kloub ROM
je k dispozici i v delší verzi.
Všeobecné pokyny
Klouby Mediroyal jsou mechanické stabilizační prvky,
které stabilizují koleno zejména v extenzi a bočním směru.
Pro zabránění vzniku problémů s tlakem a zajištění lepší
stability kloub vždy vytvarujte podle obrysů kolena.
Tyto klouby nejsou určeny k řešení problémů s exí, u
nichž je třeba použít specické ortézy s řízením exe. V
tomto případě se pro nalezení vhodného řešení obraťte na
ortopedickou dílnu.
Dvojitý kloub Mediroyal
– standardní délka MR4996, 33 cm
Jedná se o velmi lehký a pevný dvojitý kloub s dorazem
extenze nastaveným na 0 stupňů. Ramena kloubu jsou
vyrobena z hliníku A6061 a středová část z korozivzdorné
oceli. Podložky z Teonu® umístěné nad nýty zajišťují
vynikající kluzné charakteristiky bez použití maziv. Pro
zajištění ještě vyšší odolnosti vůči korozi je kloub černě
povlakován. Ramena kloubu můžou být individuálně
tvarována pomocí ohýbacího zařízení.
Aktivní kloub Mediroyal
– standardní délka MR4997, 33 cm
Tento kloub byl navržen pro aktivní trávení času. Je velmi
lehký, nízkoprolový, snadno seřiditelný, odolný a jeho
konstrukce umožňuje oboustranné použití. Rozsah pohybu
může být seřízen pomocí kompozitních dorazů pro extenzi
a exi. Celý kloub je vyroben z hliníku A6061. Podložky
z Teonu® zajišťují vynikající kluzné charakteristiky bez
použití maziv. Pro zajištění ještě vyšší odolnosti vůči korozi
je kloub černě povlakován. Ramena kloubu můžou být
individuálně tvarována pomocí ohýbacího zařízení.
Extenze/exe · Pro řízení extenze a exe mohou být
snadným způsobem použity velmi lehké kompozitní
dorazy. Dorazy označené písmenem „E“ slouží k
nastavení extenze a dorazy označené písmenem „F“ k
nastavení exe. K dispozici jsou následující nastavení:
Extenze Flexe
0° 45°
10° 60°
20° 75°
30° 90°
40°
Seřízení · Pro nastavení rozsahu pohybu zvolte v
tabulce správný doraz. Začněte extenzí a umístěte
doraz označený písmenem „E“ na stranu EXT kloubu.
Mírně pootevřete kloub a zasuňte do něj doraz. Poté
proveďte to samé pro exi umístěním dorazu označeného
písmenem „F“ na stranu FLX kloubu. Ujistěte se, že jsou
oba klouby vybaveny stejnými dorazy pro exi a extenzi.
Před umístěním kloubu do ortézy se ujistěte o správném
fungování dorazů.
Ortéza Mediroyal s kloubem ROM
– standardní délka MR4998, 33 cm
– prodloužená verze MR4999, 40 cm
Kloub Mediroyal ROM byl navržen pro řízení rozsahu
pohybu kolena v průběhu rehabilitace. Lze u něj nastavit
extenzi i exi nebo jej zcela zablokovat. Celý kloub je
vyroben z hliníku A6061, dorazové kolíky jsou vyrobeny
z korozivzdorné oceli frézované pomocí CNC. Podložky
z Teonu® zajišťují vynikající kluzné charakteristiky bez
použití maziv. Pro zajištění ještě vyšší odolnosti vůči korozi
je kloub černě povlakován. Ramena kloubu můžou být
individuálně tvarována pomocí ohýbacího zařízení.
Extenze/exe · Kloub ROM může být nastaven do
následujících kongurací:
Extenze Flexe Zablokováno
0° 90° 0°
15° 60° 15°
30° 30° 30°
60° 15° 60°
90° 0° 90°
Seřízení kloubu je velmi snadné i v případě, kdy je
nasazen na koleno. Nejsou třeba žádné nástroje nebo díly
a jeho konstrukce umožňuje oboustranné použití.
Seřízení · Kryt je vybaven červenou pružinovou
pojistkou. Pro otevření krytu ji přesuňte do strany. Na
kloubu je vyznačena extenze a exe. Vyjměte kovový
kolík a zasuňte jej do požadované polohy. Pokud není
vyžadována žádná exe, umístěte kolíky do polohy plného
rozsahu pohybu (Full range). Ujistěte se, že jste na obou
stranách nastavili stejnou extenzi a exi. Po dokončení
nastavení se ujistěte, že jsou kolíky umístěny bezpečným
způsobem a uzavřete kryt. Před plným zatížením kloubu
se ujistěte, že došlo k zaklapnutí bezpečnostní pojistky.
Český – Pokyny
Klouby pro kolenní ortézy Mediroyal
CZ

ﺎﻤﻠﻌﺘﻟ
Mediroyal ﺔﻄﺳﻮﺑ ﺐﻛﺮﻟ ﻼﺼﻔﻣ
ﻦﻣ ءﺰﺠﻛ ﺔﻔﻠﺘﺨﻣ ﻒﺋﺎﻮﺑ ﺪﺪﺟ ﻼﺼﻔﻣ ﻼﺛ ﻢﻤﺼﺘﺑ ﺎﻨﻤﻗ ﺪﻘﻟ
ﺎﺧ ﻂﻠﺧ ﻦﻣ ﺎًﻌﻤﺟ ﺎﻌﻨﺼﺗ ﻢﺗ .ﺔﺒﻛﺮﻟ ﺔﻣﺎﻋ ﺞﻣﺎﻧﺮﺑ ﺚﺪﺤﺗ
ﻂﻠﺧ .ﺮﺋﺎﻄﻟ ﺔﻋﺎﻨﺻ ﻲﻓ ﺪﺨﺘﺴﻤﻟ A6061 ﻮﻨﻣﻮﻟﻷ ﻦﻣ
ﺎﻘﻣ ﻞﻤﺤﺘﻟ ﺪﺪﺷ ﻮﻟ ﻒﻔﺧ ﻮﻗ ﺞﺰﻣ ﻮ A6061
.ﻞﻛﺂﺘﻠﻟ
Mediroyal ﻦﻣ A6061 ﻮﻨﻣﻮﻟﻷﺎﺑ ﺔﺻﺎﺨﻟ ﺔﻨﻔﻟ ﺎﻧﺎﺒﻟ
[1]3ﻢﺳ / ﺮﺟ 2.70 (ρ)ﺔﻓﺎﺜﻜﻟ
124–290 MPa (18.0–42.1 ksi) (σt) ﺪﺸﻟ ﻮﻗ
25%-12 ﻞﺻﺎﻔﻟ ﻲﻓ (ε)ﺪﻤﺘﻟ
1,085) ﻮﺰﻠﺳ° 585 (Tm) ﺎﺑﺬﻟ ﺮﺣ ﺔﺟ
(ﺖﺎﻧﺮﻓ
K*m/W 202-151 (k) ﺮﺤﻟ ﻞﺻﻮﺘﻟ
K*kg/J 897 (c) ﺪﺤﻤﻟ ﺔﺮﺤﻟ ﺔﻌﺴﻟ
ﺮﻄﻟ ﺞﻣﺎﻧﺮﺑ
ﺎﻣﺎﻋ ﻞﺧ ﺎﻟﺪﺒﺘﺳ ﻦﻜﻤ ﺎﻌﺑﻷ ﺲﻔﻨﺑ ﺮﻄﻟ ﻊﻤﺟ ﺰﻤﺘﺗ
.ﻮ ﺮ ﻲﻓ ROM ﺔﻠﺼﻔﻣ ﺎًﻀ ﺮﻓﻮﺘﺗ .ﺔﻔﻠﺘﺨﻤﻟ ﺔﺒﻛﺮﻟ
ﻮﺗ ﺮﺻﺎﻨﻋ Mediroyal ﻼﺼﻔﻣ ﺪﻌﺗ ·ﺔﻣﺎﻋ ﺎﺎﺘﺣ
ﺪﻤﻟ ﻲﻓ ﻲﺳﺎﺳ ﻞﻜﺸﺑ ﺔﺒﻛﺮﻟ ﻮﺗ ﺎ ﻰﻠﻋ ﻞﻤﻌﺗ ﺔﻜﻧﺎﻜﻣ
ﻮﺗ ﻰﻠﻋ ﻮﺼﺤﻠﻟ ﻂﻐﺿ ﻼﻜﺸﻣ ﺪﺣ ﻊﻨﻤﻟ .ﺐﻧﻮﺠﻟ
ﺬ .ﺔﺒﻛﺮﻟ ﻞﻜﺷ ﺬﺧﺄﺗ ﺚﺤﺑ ﺔﻠﺼﻔﻤﻟ ﻊﺿﻮﺑ ﺎًﻤﺋ ﻢﻗ ﻞﻀﻓ
ﻲﻓ ﻢﻜﺤﺘﻟ ﺐﻠﻄﺘﺗ ﻲﺘﻟ ﻲﻨﺜﻟ ﺔﻠﻜﺸﻤﻟ ﺔﻤﻤﺼﻣ ﺮﻏ ﻼﺼﻔﻤﻟ
ﻢﻮﻘﺘﻟ ﻞﻤﻋ ﺔﺷ ﻰﻟ ﺟﻮﺗ ﺔﻟﺎﺤﻟ ﺬ ﻲﻓ .ﻢﺴﺠﻟ ﻞﻣﺎﻜﺑ ﻲﻨﺜﻟ
.ﺺﺼﺨﻣ ﻞﺣ ﻰﻠﻋ ﻮﺼﺤﻠﻟ ﻢﻈﻌﻟ
ﺔﺟﺰﻤﻟ Mediroyal ﺔﻠﺼﻔﻣ
MR4996, 33 cm ﻲﺳﺎﻘﻟ ﻮﻄﻟ–
ﺎًﻘﺒﺴﻣ ﺪﻌﻣ ﺪﻣ ﺰﺟﺎﺤﺑ ﺰﻣ ﺔﻮﻗ ﻮﻟ ﺔﻔﻔﺧ ﺔﺟﺰﻣ ﺔﻠﺼﻔﻣ
A6061 ﻮﻨﻣﻮﻟ ﻦﻣ ﺔﻠﺼﻔﻤﻟ  ﺖﻌﻨﺻ .ﺮﻔﺻ ﺔﺟﺪﻟ ﺪﻨﻋ
ﻼﺳﺎﻏ ﺮﻓﻮﺗ .ﺪﺼﻠﻟ ﺎﻘﻤﻟ ﻻﻮﻔﻟ ﻦﻣ ﺰﻛﺮﻤﻟ ءﺰﺠﻟ
ﺔﻠﻄﻣ ﺔﻠﺼﻔﻤﻟ .ﺎًﻧﺎﺠﻣ ًﺪﺟ ﺎًﻤﺤﺸﺗ ﺮﻣﺎﺴﻤﻟ ﻰﻠﻋ ®Teflon
ﻞﻜﺸﺑ ﺔﻠﺼﻔﻤﻟ  ﻞﻜﺸﺗ ﻦﻜﻤ .ﻞﻛﺂﺘﻟ ﺔﻣﺎﻘﻤﻟ ﻮﺳﻷ ﻮﻠﻟﺎﺑ
.ﺪﺪﺤﻟ ﻲ ﺔﻄﺳﻮﺑ ﺮﻓ
Mediroyal Active ﺔﻠﺼﻔﻣ
MR4997, 33 cm ﻲﺳﺎﻘﻟ ﻮﻄﻟ–
AR
ﺎﻤﻠﻌﺘﻟ
Mediroyal ﺔﻄﺳﻮﺑ ﺐﻛﺮﻟ ﻼﺼﻔﻣ
ﻦﻣ ءﺰﺠﻛ ﺔﻔﻠﺘﺨﻣ ﻒﺋﺎﻮﺑ ﺪﺪﺟ ﻼﺼﻔﻣ ﻼﺛ ﻢﻤﺼﺘﺑ ﺎﻨﻤﻗ ﺪﻘﻟ

ﺎﺧ ﻂﻠﺧ ﻦﻣ ﺎًﻌﻤﺟ ﺎﻌﻨﺼﺗ ﻢﺗ .ﺔﺒﻛﺮﻟ ﺔﻣﺎﻋ ﺞﻣﺎﻧﺮﺑ ﺚﺪﺤﺗ
ﻂﻠﺧ .ﺮﺋﺎﻄﻟ ﺔﻋﺎﻨﺻ ﻲﻓ ﺪﺨﺘﺴﻤﻟ A6061 ﻮﻨﻣﻮﻟﻷ ﻦﻣ
ﺎﻘﻣ ﻞﻤﺤﺘﻟ ﺪﺪﺷ ﻮﻟ ﻒﻔﺧ ﻮﻗ ﺞﺰﻣ ﻮ A6061
.ﻞﻛﺂﺘﻠﻟ
Mediroyal ﻦﻣ A6061 ﻮﻨﻣﻮﻟﻷﺎﺑ ﺔﺻﺎﺨﻟ ﺔﻨﻔﻟ ﺎﻧﺎﺒﻟ
[1]3ﻢﺳ / ﺮﺟ 2.70 (ρ)ﺔﻓﺎﺜﻜﻟ
124–290 MPa (18.0–42.1 ksi)
(σt) ﺪﺸﻟ ﻮﻗ
25%-12 ﻞﺻﺎﻔﻟ ﻲﻓ (ε)ﺪﻤﺘﻟ
1,085) ﻮﺰﻠﺳ° 585 (Tm) ﺎﺑﺬﻟ ﺮﺣ ﺔﺟ
(ﺖﺎﻧﺮﻓ
K*m/W 202-151 (k) ﺮﺤﻟ ﻞﺻﻮﺘﻟ
K*kg/J 897 (c) ﺪﺤﻤﻟ ﺔﺮﺤﻟ ﺔﻌﺴﻟ
ﺮﻄﻟ ﺞﻣﺎﻧﺮﺑ
ﺎﻣﺎﻋ ﻞﺧ ﺎﻟﺪﺒﺘﺳ ﻦﻜﻤ ﺎﻌﺑﻷ ﺲﻔﻨﺑ ﺮﻄﻟ ﻊﻤﺟ ﺰﻤﺘﺗ
.ﻮ ﺮ ﻲﻓ ROM ﺔﻠﺼﻔﻣ ﺎًﻀ ﺮﻓﻮﺘﺗ .ﺔﻔﻠﺘﺨﻤﻟ ﺔﺒﻛﺮﻟ
ﻮﺗ ﺮﺻﺎﻨﻋ Mediroyal ﻼﺼﻔﻣ ﺪﻌﺗ ·ﺔﻣﺎﻋ ﺎﺎﺘﺣ
ﺪﻤﻟ ﻲﻓ ﻲﺳﺎﺳ ﻞﻜﺸﺑ ﺔﺒﻛﺮﻟ ﻮﺗ ﺎ ﻰﻠﻋ ﻞﻤﻌﺗ ﺔﻜﻧﺎﻜﻣ
ﻮﺗ ﻰﻠﻋ ﻮﺼﺤﻠﻟ ﻂﻐﺿ ﻼﻜﺸﻣ ﺪﺣ ﻊﻨﻤﻟ .ﺐﻧﻮﺠﻟ
ﺬ .ﺔﺒﻛﺮﻟ ﻞﻜﺷ ﺬﺧﺄﺗ ﺚﺤﺑ ﺔﻠﺼﻔﻤﻟ ﻊﺿﻮﺑ ﺎًﻤﺋ ﻢﻗ ﻞﻀﻓ
ﻲﻓ ﻢﻜﺤﺘﻟ ﺐﻠﻄﺘﺗ ﻲﺘﻟ ﻲﻨﺜﻟ ﺔﻠﻜﺸﻤﻟ ﺔﻤﻤﺼﻣ ﺮﻏ ﻼﺼﻔﻤﻟ
ﻢﻮﻘﺘﻟ ﻞﻤﻋ ﺔﺷ ﻰﻟ ﺟﻮﺗ ﺔﻟﺎﺤﻟ ﺬ ﻲﻓ .ﻢﺴﺠﻟ ﻞﻣﺎﻜﺑ ﻲﻨﺜﻟ
.ﺺﺼﺨﻣ ﻞﺣ ﻰﻠﻋ ﻮﺼﺤﻠﻟ ﻢﻈﻌﻟ
ﺔﺟﺰﻤﻟ Mediroyal ﺔﻠﺼﻔﻣ
MR4996, 33 cm ﻲﺳﺎﻘﻟ ﻮﻄﻟ–
ﺎًﻘﺒﺴﻣ ﺪﻌﻣ ﺪﻣ ﺰﺟﺎﺤﺑ ﺰﻣ ﺔﻮﻗ ﻮﻟ ﺔﻔﻔﺧ ﺔﺟﺰﻣ ﺔﻠﺼﻔﻣ
A6061 ﻮﻨﻣﻮﻟ ﻦﻣ ﺔﻠﺼﻔﻤﻟ  ﺖﻌﻨﺻ .ﺮﻔﺻ ﺔﺟﺪﻟ ﺪﻨﻋ
ﻼﺳﺎﻏ ﺮﻓﻮﺗ .ﺪﺼﻠﻟ ﺎﻘﻤﻟ ﻻﻮﻔﻟ ﻦﻣ ﺰﻛﺮﻤﻟ ءﺰﺠﻟ
ﺔﻠﻄﻣ ﺔﻠﺼﻔﻤﻟ .ﺎًﻧﺎﺠﻣ ًﺪﺟ ﺎًﻤﺤﺸﺗ ﺮﻣﺎﺴﻤﻟ ﻰﻠﻋ ®Teflon
ﻞﻜﺸﺑ ﺔﻠﺼﻔﻤﻟ  ﻞﻜﺸﺗ ﻦﻜﻤ .ﻞﻛﺂﺘﻟ ﺔﻣﺎﻘﻤﻟ ﻮﺳﻷ ﻮﻠﻟﺎﺑ
.ﺪﺪﺤﻟ ﻲ ﺔﻄﺳﻮﺑ ﺮﻓ
Mediroyal Active ﺔﻠﺼﻔﻣ
MR4997, 33 cm ﻲﺳﺎﻘﻟ ﻮﻄﻟ–
ﺮﻐﺻ ﻮﻟ ﺔﻔﻔﺧ .ﺎﺸﻨﻟ ﻞﺟ ﻦﻣ ﺔﻠﺼﻔﻤﻟ ﺬ ﻢﻤﺼﺗ ﻢﺗ
ﺪﻋ ﻦﻜﻤ .ﻲﺋﺎﻨﺛ ﻢﻤﺼﺘﺑ ﺰﻤﺘﺗ ﺔﻨﺘﻣ ﻂﺒﻀﻟ ﺔﻠﺳ ﻢﺠﺤﻟ
ﺔﻠﺼﻔﻤﻟ .ﻲﻨﺜﻟ ﺪﻤﻠﻟ ﺔﺒﻛﺮﻣ ﺰﺟﻮﺣ ﺪﺨﺘﺳﺎﺑ ﺔﻛﺮﺤﻟ ﺪﻣ
ﻼﺳﺎﻏ ﺮﻓﻮﺗ .A6061 ﻮﻨﻣﻮﻟﻷ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ﺔﻋﻮﻨﺼﻣ
ﻮﻠﻟﺎﺑ ﺔﻠﻄﻣ ﺔﻠﺼﻔﻤﻟ .ﻮﺤﺸﻟ ﻦﻣ ﻲﻟﺎﺨﻟ ﻢﺤﺸﺘﻟ ®Teflon
ﺮﻓ ﻞﻜﺸﺑ ﺔﻠﺼﻔﻤﻟ  ﻞﻜﺸﺗ ﻦﻜﻤ .ﻞﻛﺂﺘﻟ ﺔﻣﺎﻘﻤﻟ ﻮﺳﻷ
.ﺪﺪﺤﻟ ﻲ ﺔﻄﺳﻮﺑ
ﻲﻓ ﻢﻜﺤﺘﻠﻟ ﺔﻟﻮﺴﺑ ﺔﺒﻛﺮﻤﻟ ﺰﺟﻮﺤﻟ ﻖﺒﻄﺗ ﻦﻜﻤ ·ﻲﻨﺜﻟ / ﺪﻤﻟ
ﺰﺟﻮﺤﻟ ﺪﻤﻟ ﻰﻟ "E" ﺔﻣﻼﻌﻟ  ﺰﺟﻮﺤﻟ ﺮﺸﺗ .ﻲﻨﺜﻟ ﺪﻤﻟ
:ﺔﻟﺎﺘﻟ ﺎﺨﻟ ﺮﻓﻮﺘﺗ .ﻲﻨﺜﻟ ﻰﻟ "F" ﺔﻣﻼﻌﻟ 
ﻲﻨﺜﻟ ﺪﻤﻟ
45o0o
60o10o
75o20o
90o30o
40o
ﻦﻣ ﺔﺤﺤﺼﻟ ﺰﺟﻮﺤﻟ ﺪﺪﺤﺘﺑ ﻢﻗ ﺔﻛﺮﺤﻟ ﺪﻣ ﻂﺒﻀﻟ ·ﻂﺒﻀﻟ
ﺔﻣﻼﻌﻟ
 ﺰﺟﺎﺤﻟ ﻊﺿ ﻖﺮ ﻦﻋ ﺪﻤﻟﺎﺑ ﺪﺑ .ﺎﺒﻛﺮﺘﻟ ﺪﺟ
ﻊﻓ ًﻼﻠﻗ ﺔﻠﺼﻔﻤﻟ ﺢﺘﻔﺑ ﻢﻗ .ﺔﻠﺼﻔﻤﻟ ﻦﻣ EXT ﺐﻧﺎﺠﻟ ﻰﻠﻋ "E"
ﺰﺟﺎﺤﻟ
ﻊﺿ ﻖﺮ ﻦﻋ ﻲﻨﺜﻠﻟ ﻞﻌﻔﻟ ﺲﻔﻨﺑ ﻢﻗ ﻢﺛ .ﻞﺧﺪﻠﻟ ﺰﺟﺎﺤﻟ
ﻂﺒﺿ ﻦﻣ ﺪﻛﺄﺗ .ﺔﻠﺼﻔﻤﻟ ﻦﻣ FLX ﺐﻧﺎﺠﻟ ﻰﻠﻋ "F" ﺔﻣﻼﻌﻟ 
ﻞﺒﻗ
ﺰﺟﻮﺤﻟ ﺔﺑﺮﺠﺘﺑ ﻢﻗ .ﻲﻨﺜﻟ ﺪﻤﻟ ﺰﺟﻮﺣ ﺲﻔﻨﺑ ﻦﺘﻠﺼﻔﻤﻟ ﺎﺘﻠﻛ
.ﺔﻣﺎﻋﺪﻟ ﻲﻓ ﺔﻠﺼﻔﻤﻟ ﺪﺨﺘﺳ
Mediroyal ROM ﺔﻠﺼﻔﻣ
MR4998, 33 cm ﻲﺳﺎﻘﻟ ﻮﻄﻟ -
MR4999, 40 cm ﻞﻮﻄﻟ ﻮﻄﻟ -
ﺔﻛﺮﺣ ﺪﻣ ﻲﻓ ﻢﻜﺤﺘﻠﻟ Mediroyal ROM ﺔﻠﺼﻔﻤﻟ ﻢﻤﺼﺗ ﻢﺗ
ﺎ
ً
ﻀ
 ﻲﻨﺜﻟ ﺪﻤﻠﻟ ﺎﻄﺒﺿ ﻦﻜﻤ .ﻞﺄﺘﻟ ﺎﻋ ﺮﺘﻓ ﻼﺧ ﺔﺒﻛﺮﻟ
ﻮﻨﻣﻮﻟﻷ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ﺔﻋﻮﻨﺼﻣ ﺔﻠﺼﻔﻤﻟ .ﺎﻘﻠﻏ ﻦﻜﻤ
ﻮﻠﺨﻤﻟ ﺪﺼﻠﻟ ﺎﻘﻤﻟ ﻻﻮﻔﻟ ﻦﻣ ﺔﻋﻮﻨﺼﻣ ﺰﺟﻮﺤﻟ ﺮﻣﺎﺴﻣ
.ﻮﺤﺸﻟ ﻦﻣ ﻲﻟﺎﺨﻟ ﻢﺤﺸﺘﻟ ®Teflon ﻼﺳﺎﻏ ﺮﻓﻮﺗ .CNC ـﺑ
 ﻞﻜﺸﺗ ﻦﻜﻤ .ﻞﻛﺂﺘﻟ ﺔﻣﺎﻘﻤﻟ ﻮﺳﻷ ﻮﻠﻟﺎﺑ ﺔﻠﻄﻣ ﺔﻠﺼﻔﻤﻟ
.ﺪﺪﺤﻟ ﻲ ﺔﻄﺳﻮﺑ ﺮﻓ ﻞﻜﺸﺑ ﺔﻗﻼﻌﻟ
ﻲﻨﺜﻟ / ﺪﻤﻟ
:ﺔﻟﺎﺘﻟ ﺎﻨﻮﻜﺘﻟﺎﺑ ROM ﺔﻠﺼﻔﻤﻟ ﻂﺒﺿ ﻦﻜﻤ
ﻼﻏ ﻲﻨﺛ ﺪﻣ
0o90o0o
15o60o15o
30o30o30o
60o15o60o
90o0o90o
ﻻ.ﺔﺒﻛﺮﻟ ﻰﻠﻋ ﻲ ﻰﺘﺣ ﻂﺒﻀﻟ ﺔﻠﺳ ﺔﻠﺼﻔﻤﻟ ﺬ ﺪﻌﺗ
.ﻲﺋﺎﻨﺛ ﻢﻤﺼﺘﻟ ﺎﻏ ﻊﻄﻗ   ﺎﻣﺰﻠ
ﺒﺤﺴﺑ
ﻢﻗ .ﺾﺑﺎﻨﻟﺎﺑ ﻞﻤﺤﻣ ﺮﻤﺣ ﺎﻣ ﻞﻔﻘﺑ ءﺎﻄﻐﻟ ﺰﻤﺘ ·ﻂﺒﻀﻟ
.ﺔﻠﺼﻔﻤﻟ ﻰﻠﻋ ﻲﻨﺜﻟ ﺪﻤﻟ ﺎﻣﻼﻋ ﺪﺟﻮﺗ .ﺎﻄﻐﻟ ﺢﺘﻔﻟ ﺐﻧﺎﺠﻟ ﻰﻟ
ﻦﻜﺗ
ﻢﻟ  .ﺑ ﻮﻏﺮﻤﻟ ﻊﻗﻮﻤﻟ ﻂﺒﺿ ﻲﻧﺪﻌﻤﻟ ﻮﺑﺪﻟ ﺔﻟﺈﺑ ﻢﻗ
ﺪﻛﺄﺗ ."ﻞﻣﺎﻛ ﺪﻣ" ﻊﺿﻮﻟ ﻲﻓ ﺲﺑﺎﺑﺪﻟ ﻊﻀﻓ ﻲﻨﺜﻟ ﻰﻟ ﺎﺘﺤﺗ
ﻢﺘ  ﺮﺠﻤﺑ .ﺪﻘﻤﻟ ﺲﻔﻨﺑ ﻲﻨﺜﻟ ﺪﻤﻟ ﻲﺒﻧﺎﺟ ﻂﺒﻀﺑ ﺖﻤﻗ ﻚﻧ
.ءﺎﻄﻐﻟ ﻼﻏﺈﺑ ﻢﻗ ﺎﻣﺄﺑ ﺔﻋﻮﺿﻮﻣ ﺲﺑﺎﺑﺪﻟ  ﺪﻛﺄﺗ ﻂﺒﻀﻟ
.ﻞﻣﺎﻜﻟﺎﺑ ﺔﻠﺼﻔﻤﻟ ﻞﻤﺣ ﻞﺒﻗ ﻧﺎﻜﻣ ﻲﻓ ﺎﻣﻷ ﻞﻔﻗ  ﺪﻛﺄﺗ
ﺮﻐﺻ ﻮﻟ ﺔﻔﻔﺧ .ﺎﺸﻨﻟ ﻞﺟ ﻦﻣ ﺔﻠﺼﻔﻤﻟ ﺬ ﻢﻤﺼﺗ ﻢﺗ
ﺪﻋ ﻦﻜﻤ .ﻲﺋﺎﻨﺛ ﻢﻤﺼﺘﺑ ﺰﻤﺘﺗ ﺔﻨﺘﻣ ﻂﺒﻀﻟ ﺔﻠﺳ ﻢﺠﺤﻟ
ﺔﻠﺼﻔﻤﻟ .ﻲﻨﺜﻟ ﺪﻤﻠﻟ ﺔﺒﻛﺮﻣ ﺰﺟﻮﺣ ﺪﺨﺘﺳﺎﺑ ﺔﻛﺮﺤﻟ ﺪﻣ
ﻼﺳﺎﻏ ﺮﻓﻮﺗ .A6061 ﻮﻨﻣﻮﻟﻷ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ﺔﻋﻮﻨﺼﻣ
ﻮﻠﻟﺎﺑ ﺔﻠﻄﻣ ﺔﻠﺼﻔﻤﻟ .ﻮﺤﺸﻟ ﻦﻣ ﻲﻟﺎﺨﻟ ﻢﺤﺸﺘﻟ ®Teflon
ﺮﻓ ﻞﻜﺸﺑ ﺔﻠﺼﻔﻤﻟ  ﻞﻜﺸﺗ ﻦﻜﻤ .ﻞﻛﺂﺘﻟ ﺔﻣﺎﻘﻤﻟ ﻮﺳﻷ
.ﺪﺪﺤﻟ ﻲ ﺔﻄﺳﻮﺑ
ﻲﻓ ﻢﻜﺤﺘﻠﻟ ﺔﻟﻮﺴﺑ ﺔﺒﻛﺮﻤﻟ ﺰﺟﻮﺤﻟ ﻖﺒﻄﺗ ﻦﻜﻤ ·ﻲﻨﺜﻟ / ﺪﻤﻟ
ﺰﺟﻮﺤﻟ ﺪﻤﻟ ﻰﻟ "E" ﺔﻣﻼﻌﻟ  ﺰﺟﻮﺤﻟ ﺮﺸﺗ .ﻲﻨﺜﻟ ﺪﻤﻟ
:ﺔﻟﺎﺘﻟ ﺎﺨﻟ ﺮﻓﻮﺘﺗ .ﻲﻨﺜﻟ ﻰﻟ "F" ﺔﻣﻼﻌﻟ 
ﻲﻨﺜﻟ ﺪﻤﻟ
45o0o
60o10o
75o20o
90o30o
40o
ﻦﻣ ﺔﺤﺤﺼﻟ ﺰﺟﻮﺤﻟ ﺪﺪﺤﺘﺑ ﻢﻗ ﺔﻛﺮﺤﻟ ﺪﻣ ﻂﺒﻀﻟ ·ﻂﺒﻀﻟ
ﺔﻣﻼﻌﻟ  ﺰﺟﺎﺤﻟ ﻊﺿ ﻖﺮ ﻦﻋ ﺪﻤﻟﺎﺑ ﺪﺑ .ﺎﺒﻛﺮﺘﻟ ﺪﺟ
ﻊﻓ ًﻼﻠﻗ ﺔﻠﺼﻔﻤﻟ ﺢﺘﻔﺑ ﻢﻗ .ﺔﻠﺼﻔﻤﻟ ﻦﻣ EXT ﺐﻧﺎﺠﻟ ﻰﻠﻋ "E"
ﺰﺟﺎﺤﻟ ﻊﺿ ﻖﺮ ﻦﻋ ﻲﻨﺜﻠﻟ ﻞﻌﻔﻟ ﺲﻔﻨﺑ ﻢﻗ ﻢﺛ .ﻞﺧﺪﻠﻟ ﺰﺟﺎﺤﻟ
ﻂﺒﺿ ﻦﻣ ﺪﻛﺄﺗ .ﺔﻠﺼﻔﻤﻟ ﻦﻣ FLX ﺐﻧﺎﺠﻟ ﻰﻠﻋ "F" ﺔﻣﻼﻌﻟ 
ﻞﺒﻗ ﺰﺟﻮﺤﻟ ﺔﺑﺮﺠﺘﺑ ﻢﻗ .ﻲﻨﺜﻟ ﺪﻤﻟ ﺰﺟﻮﺣ ﺲﻔﻨﺑ ﻦﺘﻠﺼﻔﻤﻟ ﺎﺘﻠﻛ
.ﺔﻣﺎﻋﺪﻟ ﻲﻓ ﺔﻠﺼﻔﻤﻟ ﺪﺨﺘﺳ
Mediroyal ROM ﺔﻠﺼﻔﻣ
MR4998, 33 cm ﻲﺳﺎﻘﻟ ﻮﻄﻟ -
MR4999, 40 cm ﻞﻮﻄﻟ ﻮﻄﻟ -
ﺔﻛﺮﺣ ﺪﻣ ﻲﻓ ﻢﻜﺤﺘﻠﻟ Mediroyal ROM ﺔﻠﺼﻔﻤﻟ ﻢﻤﺼﺗ ﻢﺗ
ﺎًﻀ ﻲﻨﺜﻟ ﺪﻤﻠﻟ ﺎﻄﺒﺿ ﻦﻜﻤ .ﻞﺄﺘﻟ ﺎﻋ ﺮﺘﻓ ﻼﺧ ﺔﺒﻛﺮﻟ
ﻮﻨﻣﻮﻟﻷ ﻦﻣ ﻞﻣﺎﻜﻟﺎﺑ ﺔﻋﻮﻨﺼﻣ ﺔﻠﺼﻔﻤﻟ .ﺎﻘﻠﻏ ﻦﻜﻤ
ﻮﻠﺨﻤﻟ ﺪﺼﻠﻟ ﺎﻘﻤﻟ ﻻﻮﻔﻟ ﻦﻣ ﺔﻋﻮﻨﺼﻣ ﺰﺟﻮﺤﻟ ﺮﻣﺎﺴﻣ
.ﻮﺤﺸﻟ ﻦﻣ ﻲﻟﺎﺨﻟ ﻢﺤﺸﺘﻟ ®Teflon ﻼﺳﺎﻏ ﺮﻓﻮﺗ .CNC ـﺑ
 ﻞﻜﺸﺗ ﻦﻜﻤ .ﻞﻛﺂﺘﻟ ﺔﻣﺎﻘﻤﻟ ﻮﺳﻷ ﻮﻠﻟﺎﺑ ﺔﻠﻄﻣ ﺔﻠﺼﻔﻤﻟ
.ﺪﺪﺤﻟ ﻲ ﺔﻄﺳﻮﺑ ﺮﻓ ﻞﻜﺸﺑ ﺔﻗﻼﻌﻟ
ﻲﻨﺜﻟ / ﺪﻤﻟ
:ﺔﻟﺎﺘﻟ ﺎﻨﻮﻜﺘﻟﺎﺑ ROM ﺔﻠﺼﻔﻤﻟ ﻂﺒﺿ ﻦﻜﻤ
ﻼﻏ ﻲﻨﺛ ﺪﻣ
0o90o0o
15o60o15o
30o30o30o
