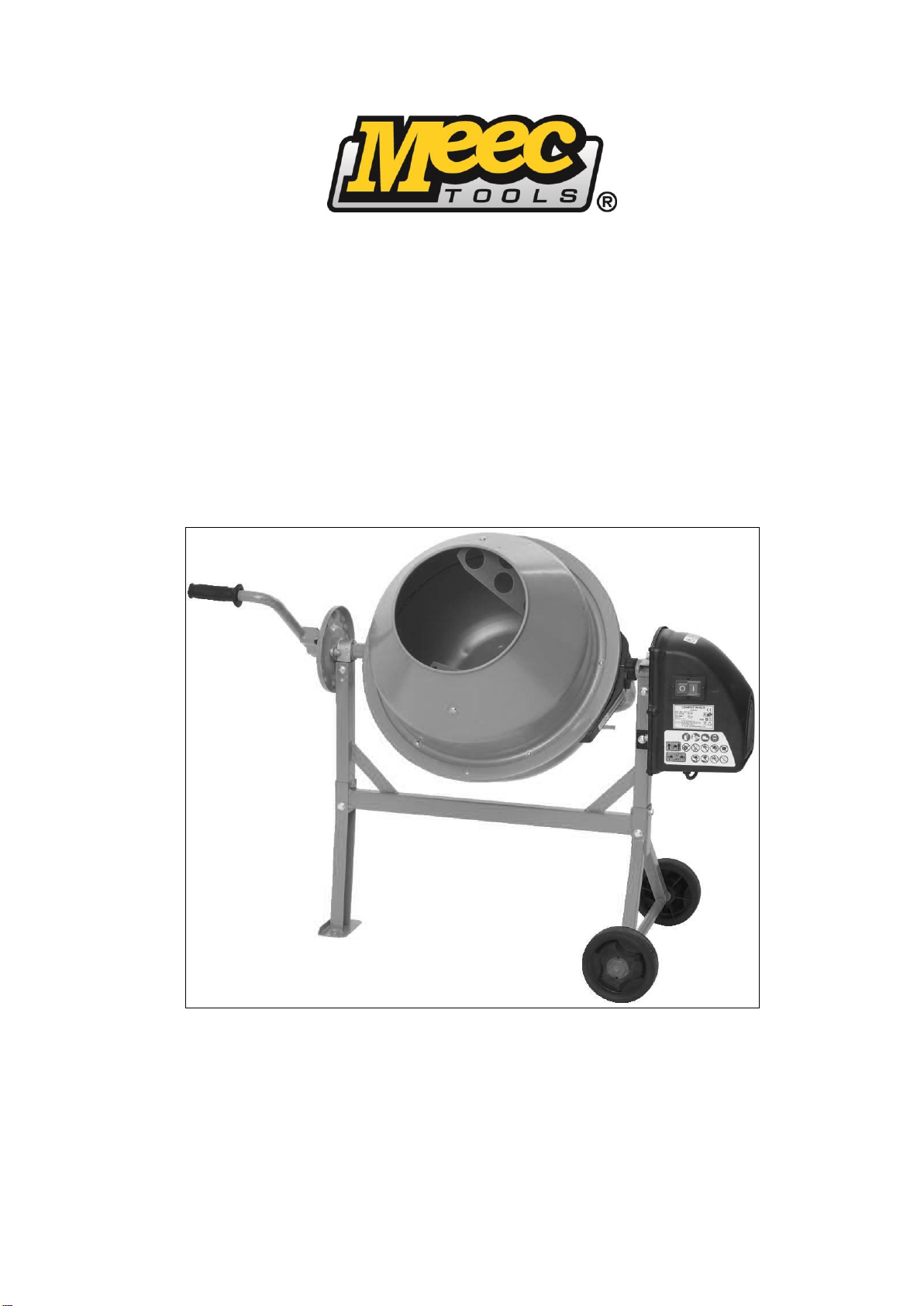

Meec tools 251-017 User manual

Bruksanvisning för betongblandare
Bruksanvisning for sementblander
Instrukcja obsługi betoniarki
Operating instructions for Concrete Mixer
251-017

SE –Bruksanvisning i original
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
www.jula.se
NO –Bruksanvisning (Oversettelse av original bruksanvisning)
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
www.jula.no
PL –Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 22 338 88 88.
www.jula.pl
EN –Operating instructions (Translation of the original instructions)
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
Tillverkare/ Produsent/ Producenci/ Manufacturer
Jula AB, Box 363, 532 24 SKARA
Importör/ Importør/ Importer/ Importer
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
Date of production: 2016-10-20
© Jula AB

SVENSKA 6
LÄR KÄNNA DIN BETONGBLANDARE.................................................................................................. 6
VAR UPPMÄRKSAM ............................................................................................................................... 6
UNDVIK FARLIGA ARBETSFÖRHÅLLANDEN ...................................................................................... 6
INSPEKTERA MASKINEN....................................................................................................................... 6
KLÄ DIG ORDENTLIGT........................................................................................................................... 6
HANTERA NÄTKABELN VARSAMT....................................................................................................... 7
FÖRLÄNGNINGSKABLAR ...................................................................................................................... 7
UNDVIK ELEKTRISKA STÖTAR............................................................................................................. 7
HÅLL BARN OCH ÅSKÅDARE PÅ SÄKERT AVSTÅND........................................................................ 7
HÅLL BALANSEN.................................................................................................................................... 7
UNDVIK SKADOR OCH OLYCKOR........................................................................................................ 7
ÖVERBELASTA INTE MASKINEN.......................................................................................................... 7
LÄMNA INTE MASKINEN OBEVAKAD................................................................................................... 8
KOPPLA BORT NÄTSPÄNNINGEN........................................................................................................ 8
UNDERHÅLL MASKINEN........................................................................................................................ 8
SKYDDA MILJÖN .................................................................................................................................... 8
FÖRVARING............................................................................................................................................ 8
ELEKTRISK ANSLUTNING................................................................................................................. 8
STATIV................................................................................................................................................... 10
NEDRE TRUMMA.................................................................................................................................. 10
SKOVLAR .............................................................................................................................................. 10
ÖVRE TRUMMA .................................................................................................................................... 10
TIPPVEV................................................................................................................................................ 11
DRIVENHET........................................................................................................................................... 11
TIPPNING AV TRUMMAN..................................................................................................................... 12
POSITIONER FÖR LADDNING, BLANDNING, TÖMNING OCH FÖRVARING................................... 12
LADDNING............................................................................................................................................. 12
TÖMNING .............................................................................................................................................. 12
RENGÖRING......................................................................................................................................... 12
NORSK 14
GJØR DEG KJENT MED SEMENTBLANDEREN................................................................................. 14
VÆR OPPMERKSOM ........................................................................................................................... 14
UNNGÅ FARLIGE ARBEIDSFORHOLD ............................................................................................... 14
INSPISERE MASKINEN ........................................................................................................................ 14
KLE DEG ORDENTLIG.......................................................................................................................... 14
HÅNDTER STRØMKABELEN FORSIKTIG........................................................................................... 15
SKJØTEKABLER................................................................................................................................... 15
UNNGÅ ELEKTRISK STØT................................................................................................................... 15
HOLD BARN OG UVEDKOMMENDE PÅ SIKKER AVSTAND............................................................. 15
HOLD BALANSEN................................................................................................................................. 15
UNNGÅ SKADER OG ULYKKER.......................................................................................................... 15
MASKINEN MÅ IKKE OVERBELASTES............................................................................................... 15
GÅ IKKE FRA MASKINEN UTEN TILSYN ............................................................................................ 16
KOPLE FRA STRØMMEN..................................................................................................................... 16
MASKINVEDLIKEHOLD ........................................................................................................................ 16
BESKYTT MILJØET............................................................................................................................... 16
OPPBEVARING..................................................................................................................................... 16
STATIV................................................................................................................................................... 18
NEDRE TROMMEL................................................................................................................................ 18
SKOVLER .............................................................................................................................................. 18
ØVRE TROMMEL.................................................................................................................................. 19
TIPPESVEIV .......................................................................................................................................... 19
DRIVENHET........................................................................................................................................... 19
TIPPE TROMMELEN............................................................................................................................. 20
POSISJONER FOR LASTING, BLANDING, TØMMING OG OPPBEVARING..................................... 20
LASTING................................................................................................................................................ 20
TØMMING.............................................................................................................................................. 20

RENGJØRING ....................................................................................................................................... 20
POLSKI 22
ZAPOZNAJ SIĘ Z URZĄDZENIEM ....................................................................................................... 22
ZACHOWUJ CZUJNOŚĆ ...................................................................................................................... 22
UNIKAJ NIEBEZPIECZNYCH WARUNKÓW PRACY........................................................................... 22
KONTROLA URZĄDZENIA ................................................................................................................... 22
NOŚ ODPOWIEDNIE UBRANIE ........................................................................................................... 23
OSTROŻNIE OBCHODŹ SIĘ Z KABLEM ZASILAJĄCYM.................................................................... 23
PRZEDŁUŻACZE................................................................................................................................... 23
UNIKAJ PORAŻENIA PRĄDEM ............................................................................................................ 23
DZIECI I OSOBY POSTRONNE POWINNY PRZEBYWAĆ W BEZPIECZNEJ ODLEGŁOŚCI........... 23
UTRZYMUJ RÓWNOWAGĘ.................................................................................................................. 23
UNIKAJ OBRAŻEŃ I WYPADKÓW ....................................................................................................... 24
NIE PRZECIĄŻAJ URZĄDZENIA .......................................................................................................... 24
NIE ZOSTAWIAJ URZĄDZENIA BEZ NADZORU................................................................................. 24
ODŁĄCZ ZASILANIE ............................................................................................................................. 24
KONSERWUJ URZĄDZENIE ................................................................................................................ 24
DBAJ O ŚRODOWISKO ........................................................................................................................ 24
PRZECHOWYWANIE............................................................................................................................ 24
STATYW ................................................................................................................................................ 26
DOLNY BĘBEN...................................................................................................................................... 26
ŁOPATKI MIESZAJĄCE ........................................................................................................................ 26
GÓRNY BĘBEN ..................................................................................................................................... 27
DŹWIGNIA PRZECHYŁA....................................................................................................................... 27
JEDNOSTKA NAPĘDU.......................................................................................................................... 28
PRZECHYLANIE BĘBNA ...................................................................................................................... 28
POZYCJE PRZY NAPEŁNIANIU, MIESZANIU, OPRÓŻNIANIU I PRZECHOWYWANIU ................... 28
NAPEŁNIANIE........................................................................................................................................ 28
OPRÓŻNIANIE....................................................................................................................................... 28
CZYSZCZENIE ...................................................................................................................................... 28
ENGLISH 31
GET TO KNOW YOUR CONCRETE MIXER ........................................................................................ 31
PAY ATTENTION TO WHAT YOU ARE DOING................................................................................... 31
AVOID DANGEROUS OPERATING CONDITIONS.............................................................................. 31
INSPECT THE MACHINE...................................................................................................................... 31
WEAR APPROPRIATE CLOTHING...................................................................................................... 31
HANDLE THE POWER CORD WITH CARE......................................................................................... 32
EXTENSION CORDS ............................................................................................................................ 32
PROTECT AGAINST THE RISK OF ELECTRIC SHOCK..................................................................... 32
KEEP CHILDREN AND ONLOOKERS AT A SAFE DISTANCE........................................................... 32
KEEP YOUR BALANCE. ....................................................................................................................... 32
AVOID INJURIES AND ACCIDENTS.................................................................................................... 32
DO NOT OVERLOAD THE MACHINE. ................................................................................................. 33
DO NOT LEAVE THE MACHINE UNATTENDED................................................................................. 33
DISCONNECT FROM THE MAINS SUPPLY........................................................................................ 33
MACHINE MAINTENANCE ................................................................................................................... 33
PROTECT THE ENVIRONMENT .......................................................................................................... 33
STORAGE.............................................................................................................................................. 33
STAND ................................................................................................................................................... 34
LOWER DRUM ...................................................................................................................................... 35
PADDLES............................................................................................................................................... 35
UPPER DRUM....................................................................................................................................... 35
TIP CRANK ............................................................................................................................................ 36
DRIVE UNIT........................................................................................................................................... 36
TIPPING THE DRUM............................................................................................................................. 37
POSITIONS FOR LOADING, MIXING, EMPTYING AND STORAGE................................................... 37
LOADING............................................................................................................................................... 37
EMPTYING............................................................................................................................................. 37

CLEANING............................................................................................................................................. 37

SVENSKA
6
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
SYMBOLER PÅ MASKINEN
LÄR KÄNNA DIN BETONGBLANDARE
Läs noga igenom denna bruksanvisning och observera dekalerna som
sitter på maskinen. Lär dig hur maskinen och kontrollerna ska hanteras,
maskinens begränsningar och de säkerhetsrisker som är förknippade
med dess handhavande.
VAR UPPMÄRKSAM
Använd inte maskinen om du är påverkad av droger, alkohol eller
läkemedel som kan påverka ditt omdöme och förmåga att hantera
maskinen på rätt sätt. Använd inte maskinen om du är trött eller
distraherad på något sätt. Var alltid uppmärksam på vad du gör och
använd ditt sunda förnuft.
UNDVIK FARLIGA ARBETSFÖRHÅLLANDEN
Se till att det är tillräckligt med fritt utrymme runt maskinen.
Håll god ordning på arbetsplatsen och se till att den är väl upplyst.
Röriga arbetsplatser inbjuder till olyckor. Rensa arbetsplatsen från
eventuella hin-der, fett, olja och annat skräp som kan få någon att
snubbla och komma i kontakt med maskinens rörliga delar.
Placera maskinen på att plant och stabilt underlag som håller för
maskinens och betongens tyngd. Se noga till att maskinen inte kan tippa
över.
Försök inte att flytta maskinen när den är laddad eller i drift.
Maskinen är avsedd för blandning av betong, murbruk och gipsbruk.
Den är inte lämplig för blandning av bradfarliga eller explosiva ämnen.
Använd inte maskinen på platser där ångor från färg, lösningsmedel
eller brandfarliga vätskor kan utgöra en säkerhetsrisk.
INSPEKTERA MASKINEN
Inspektera betongblandaren innan du startar maskinen. Håll
skyddsanord-ningar på plats och i funktionsdugligt skick. Nätanslut inte
maskinen om mo-torkåpan är demonterad.
Kontrollera att alla bultar, muttrar och skruvar är ordentligt åtdragna,
särskilt fästdetaljer till skyddsanordningar och drivmekanismer.
Vibrationer under drift kan få fästdetaljer att lossna.
Kontrollera alltid att justerverktyg, skyfflar, murslevar och annan
utrustning är borttagna innan du nätansluter maskinen.
Byt ut skadade och defekta delar och ersätt delar som saknas innan du
an-vänder maskinen. Varningsdekalerna på maskinen ger dig viktig
informa-tion. Håll också alla dekaler rena och hela.
KLÄ DIG ORDENTLIGT
Bär inte löst sittande klädesplagg, halsdukar eller smycken (ringar, arm-
bandsur) som kan fastna i maskinens rörliga delar. Vi rekommenderar
att du använder elektriskt icke-ledande skyddshandskar och halksäkra
skodon. Använd hårnät om du har långt hår.
Använd ansiktsmask eller andningsskydd om arbetet genererar mycket
damm. Bär alltid skyddsglasögon. Observera att vanliga glasögon inte
ger samma skydd som ordentliga skyddsglasögon.

SVENSKA
7
SYMBOLER PÅ MASKINEN
HANTERA NÄTKABELN VARSAMT
Dra inte i nätkabeln för att lossa stickkontakten från eluttaget –ta tag i
stickkontakten. Håll nätkabeln borta från hög värme, olja och vassa
kanter.
Använd inte maskinen om nätkabeln eller stickkontakten är skadad på
något sätt. Av säkerhetsskäl får nätkabeln endast bytas ut eller
repareras av en auktoriserad serviceverkstad. Rådfråga din
återförsäljare.
FÖRLÄNGNINGSKABLAR
Förlängningskablar får inte vara längre än 50 meter. Ledarnas
tvärsnittsarea måste vara minst 1,5 mm2för att tåla maskinens
strömuttag. Bristfälligt dimensionerade förlängningskablar kan reducera
maskinens prestanda och orsaka överhettning och motorskador.
Endast förlängningskablar enligt norm H07RN-F, avsedda för
utomhusbruk, får användas.
Använd inte bristfälligt isolerade kopplingar och anslutningar. Kopplingar
måste vara tilverkade av skyddande material och avsedda för
utomhusbruk. Håll kopplingar borta från väta. Dra förlängningskablar på
avstånd från vätska, vassa kanter och platser där de kan bli överkörda.
Se till att kablar inte fastnar under betongblandaren.
UNDVIK ELEKTRISKA STÖTAR
Kontrollera att nätspänningsmatningen är tillräckligt skyddad och att den
överensstämmer med maskinens märkdata.
Nätanslut inte och koppla inte loss maskinen från eluttaget när du står
på våt eller fuktig mark. Använd inte maskinen på våta eller fuktiga
platser och utsätt den inte för regn.
Undvik kroppskontakt med jordade ytor såsom rörledningar, element,
spisar och kylskåpshöljen. Håll fingrarna borta från stickkontaktens
kontaktstift när du nätansluter eller kopplar inte loss maskinen.
HÅLL BARN OCH ÅSKÅDARE PÅ SÄKERT AVSTÅND
Håll obehöriga på säkert avstånd från arbetsplatsen.
Låt inte barn leka med eller klättra in i maskinen.
HÅLL BALANSEN
Var noga med att alltid inta en stadig och välbalanserad kroppsställning
när du laddar eller tappar ur maskinen.
Stå aldrig på maskinen. Du kan skada dig allvarligt om maskinen välter
eller om du kommer i kontakt med maskinens rörliga delar. Förvara inga
föremål ovanför eller nära maskinen så att ingen behöver ställa sig på
maskinen för att nå dem.
UNDVIK SKADOR OCH OLYCKOR
Håll händerna borta från alla rörliga delar. Placera inte någon del av din
kropp eller något redskap, t.ex. en skyffel, i trumman under drift. När
maski-nen är i gång, stick inte in händerna i utrymmet mellan ramen och
stödarm-en eller mellan trumman och stödarmen.
ÖVERBELASTA INTE MASKINEN
Maskinen gör ett bättre och säkrare jobb vid den hastighet och
belastning som den är avsedd för.
Starta inte motorn om trumman är fulladdad och stäng inte av maskinen
när trumman är full med betong.
Använd inte betongblandaren för ändamål som den inte är avsedd för.
Maskinen får inte bogseras med något fordon.

SVENSKA
8
SYMBOLER PÅ MASKINEN
LÄMNA INTE MASKINEN OBEVAKAD
Lämna aldrig maskinen obevakad förrän den har stannat helt.
KOPPLA BORT NÄTSPÄNNINGEN
Stäng alltid av och koppla loss maskinen från eluttaget efter
användning, innan du demonterar motorkåpan och före justeringar, byte
av delar, rengöring eller annat arbete på maskinen.
UNDERHÅLL MASKINEN
Rengör betongblandaren efter varje användningstillfälle. Håll maskinen
ren för ett säkert och fullgott arbetsresultat.
Vid byte av delar får endast originaldelar användas. Kontakta din
återförsäljare för att beställa reservdelar.
SKYDDA MILJÖN
Lämna in överblivet material till en auktoriserad uppsamlingsstation eller
följ gällande bestämmelser där maskinen används. Häll inte ut överskott
i avlopp, på marken eller i vattendrag.
FÖRVARING
Förvara maskinen på en torr plats efter användning för att undvika rost.
Håll maskinen borta från barn och andra obehöriga.
ELEKTRISK ANSLUTNING
Betongblandaren har en dubbel isolering ( ) enligt Klass II och har IP-klass IP44D. Isoleringen är
endast effektiv om originaldelar används vid reparationer och om angivna isolationsavstånd följs. Den
dubbla isoleringen eliminerar behovet av en jordad 3-ledarkabel och en jordad nätspänningsmatning.
Maskiner och verktyg med dubbel isolering kan användas med både 2- och 3-ledarkablar.
OBS! Anslut inte någon ledare till jordstiftet.
Vi rekommenderar att du installerar en jordfelsbrytare i nätkretsen. Om du använder en förlängningskabel
ska denna anslutas direkt till jordfelsbrytaren.
TEKNISKA DATA
Märkspänning
230 V ~ 50 Hz
Effekt
220 W S6 30 %
Trumkapacitet
63 liter
Trumöppning
267 mm
Trumhastighet
27,5 varv / minut
Mått
1110 x 550 x 935 mm
Vikt
25 kg
Skyddsklass
II
Kapslingsklass
IP44D

SVENSKA
9
FÖRPACKNINGENS INNEHÅLL

SVENSKA
10
MONTERING
STATIV
Be någon att hjälpa dig med monteringen
1. Lägg ramen ned på ena sidan, se figur A på föregående sida, och montera stödbenet. För in en
sex-kantbult M8x55 genom hålen på ena sidan och dra fast med en låsmutter på andra sidan. Dra
också fast en sexkantbult M8x40 genom muttern på ramen.
2. Ställ ramen upp och montera hjulenheten på samma sätt enligt ovan, se figur B.
3. Kontrollera att alla bultar och muttrar är ordentligt åtdragna.
NEDRE TRUMMA
1. För på fästet på drivaxelmuffen, se figur C.
2. Be någon hjälpa dig att lyfta trumman, med stödarmen, och placera den försiktigt på stativets
sidostöd så att lagerblocken passar in i sidostöden. Axeländen med den större diametern ska sitta
på benstö-dets sida.
3. Rikta in hålen på varje sida gentemot hålen i lagerblocken och för in en sexkantbult M8x50 från
ena si-dan och dra fast med en låsmutter på andra sidan. Använd en skruvnyckel.
SKOVLAR
Montera skovlarna löst inuti trumman, se figur D. Trummans bas har två hål genom vilka bultar M8x20
kan föras in från utsidan. Aptera läderbrickor och låsmuttrar löst på insidan. Läderbrickorna ska sitta
mellan skovlarna och trumman.
ANMÄRKNING! Den övre trumman och den nedre trumman har två pilar som anger deras inbördes
position. Om du har problem med att positionera skovlarna korrekt kan det underlätta om du tillfälligt
placerar den övre trumman ovanpå den nedre trumman och roterar den så att de två pilarna stämmer
med varandra.
ÖVRE TRUMMA
1. Placera den övre trumman ovanpå den nedre trummans fläns så att både monteringshål och pilar
över-ensstämmer, se figur E.
2. Sätt i en stjärnskruv M6x12 i varje monteringshål i flänsen. Säkra varje skruv på undersidan med
en plan bricka, fjäderbricka och kupolmutter. Utför åtdragningen runt flänsen progressivt steg för
steg.

SVENSKA
11
3. Montera skovlarna i den övre trumman genom att sätta i två stjärnskruvar M8x16 utifrån genom
hålen i trumman.
4. En läderbricka ska placeras mellan trumman och respektive skovel. Säkra skovlarna på insidan
med låsmuttrar.
5. Kontrollera slutligen att de övre och nedre skovlarna sitter fast ordentligt.
TIPPVEV
1. För på låsplattan, med flänsen vänd inåt, övre axeländen med den större diametern, se figur F och
G. Dra fast med två bultar M8x20 och låsmuttrar.
2. För in fjädern i vevröret. Håll fjädern på plats med ett finger och placera veven över axeländen med
den större diametern så att axeln håller fjädern på plats. Tryck på veven tills hålen i konsolen
överensstäm-mer med de borrade hålen. Sätt i en sexkantbult M8x50 och dra fast en låsmutter på
andra sidan. Dra fast muttern ordentligt, men tillräckligt löst så att veven kan rotera fritt.
ANMÄRKNING! Veven måste kunna svänga runt bulten så att tappen på konsolen kan kopplas in i eller
fri-göras från hålet i låsplattan.
DRIVENHET
Rikta in kilspåren och för på drivenheten över kardandrevsaxeln. Dra fast två låsmuttrar över den
gängade delen av drivenheten. Montera det nedre fästet på ramen med en bult M8x55 och en låsmutter.

SVENSKA
12
HANDHAVANDE
TIPPNING AV TRUMMAN
Den fjäderbelastade veven med låsklack erbjuder en enkel manövrering av trumman för laddning,
bland-ning, tömning och förvaring.
Trumman låses i önskad position via vevens självlåsande klack, vilken hakar fast i låsplattan på
ramen. För att vinkla trumman, dra ut veven för att frigöra låstappen. Rotera sedan veven för att
rotera trumman i samma riktning.
För att säkra trumman i önskat läge, rikta in tappen mot motsvarande hål och släpp veven veven
något medan du bibehåller trumman i läge. Rotera sedan veven något tills klacken låser fast i
önskad position.
POSITIONER FÖR LADDNING, BLANDNING, TÖMNING OCH FÖRVARING
Laddning och
blandning av murbruk
Laddning och
blandning av betong
Tömning
Förvaring
LADDNING
Dra ut hela förlängningskabeln. Anslut den till maskinen före anslutning till eluttaget.
Starta alltid maskinen innan du laddar trumman. Ladda trumman medan den roterar.
Kasta inte in material trumman för att undvika fastsättning baktill i trumman. Häll materialet fördelat
över rammen.
Motorn har ett termoskydd för att skydda den mot överhettning. Skyddet återställs automatiskt när
mo-torn har kallnat tillräckligt.
För bästa resultat rekommenderar vi följande procedur:
1. Häll i erforderlig mängd grus i trumman.
2. Häll i erforderlig mängd cement i trumman.
3. Häll i erforderlig mängd sand i trumman.
4. Häll i erforderlig mängd vatten i trumman.
TÖMNING
Stäng inte av maskinen när den är fulladdad. Töm trumman medan den roterar.
RENGÖRING
OBS! Stoppa aldrig in händerna i trumman när den roterar.
Rengör betongblandaren noga efter varje arbetsdag. Varje spår av material som lämnas kvar i
trumman stelnar och ackumuleras i maskinen tills den med tiden blir oanvändbar.
Torkad cement i trumman ska skrapas bort. Använd inte tegelstenar i trumman för att rengöra den.
Slå inte heller med en skyffel, hammare eller andra redskap för att bryta loss intorkad
cementblandning. Maskinen kan skadas.
Trumman kan skuras i cirka två minuter med en blandning av vatten och grov sand (grus). Töm
sedan ut blandningen och spola trumman ren med en vattenslang. Maskinens IP-klass IP44D gör
att du kan spo-la trumman utan risk.
Häll inte och spruta inte vatten direkt på motorenheten.
Rengör motorenheten från eventuellt material som ansamlats. Använd inte bensin, terpentin,
thinner torra rengöringsprodukter eller liknande. Kemiska produkter och lösningsmedel kan
påverka egenska-perna hos motorenhetens hölje, vilket är tillverkat av högkonsistent polyetylen.

SVENSKA
13
UNDERHÅLL
KOPPLINGSSCHEMA
OBS! Koppla alltid loss maskinen från eluttaget innan motorkåpan demonteras.
Betongblandaren är utrustad med en förinställd spännrem. Några
justeringar är ej nödvändiga utöver applicering av lite fett på spindeln.
Lagren är hermetiskt inkapslade och behöver inget underhåll.
Kopplingsschemat och övriga figurer i denna bruksanvisning ska endast
användas som referens.
Varken tillverkaren eller dennes återförsäljare utfäster någon garanti för att
köparen är kvalificerad för att utföra reparationer på produkten eller att byta
ut delar på den. Reparationer får endast utföras av en auktoriserad
serviceverkstad. Elektriska arbeten får endast utföras av en behörig
elektriker.
SPRÄNGSKISS

NORSK
14
NORSK
SIKKERHETSFORSKRIFTER
Les nøye gjennom bruksanvisningen før du tar i bruk produktet!
SYMBOLER PÅ MASKINEN
GJØR DEG KJENT MED SEMENTBLANDEREN
Les nøye gjennom denne bruksanvisningen og les merkene på
maskinen. Lær deg hvordan maskinen og kontrollene skal betjenes,
maskinens begrensninger og de farer som er forbundet med bruken.
VÆR OPPMERKSOM
Maskinen må ikke brukes hvis du er påvirket av narkotika, alkohol eller
legemidler som kan påvirke din dømmekraft og evne til å håndtere
maskinen på riktig måte. Bruk ikke maskinen hvis du er trøtt eller
distrahert på noen måte. Vær alltid oppmerksom på det du gjør, og bruk
sunn fornuft.
UNNGÅ FARLIGE ARBEIDSFORHOLD
Sørg for at det er tilstrekkelig med plass rundt maskinen.
Hold arbeidsplassen ryddig og godt opplyst. Uryddige arbeidsplasser
fører ofte til ulykker. Hold arbeidsplassen fri for eventuelle hindringer,
fett, olje og annet som kan få personer til å snuble og komme i kontakt
med maskinens bevegelige deler.
Sett maskinen på et plant og stabilt underlag som tåler maskinens og
sementens vekt. Forviss deg om at maskinen ikke kan velte.
Forsøk ikke å flytte maskinen når den er fylt eller i drift.
Maskinen er konstruert for blanding av sement, mørtel og gipssement.
Den egner seg ikke til å blande brannfarlige eller eksplosive materialer.
Bruk ikke maskinen på steder der damp fra farger, løsemidler eller
brannfarlige væsker kan utgjøre en sikkerhetsrisiko.
INSPISERE MASKINEN
Inspiser sementblanderen før du starter maskinen. Hold
beskyttelsesanordninger på plass og i forsvarlig stand. Kople ikke
maskinen til strømmen hvis motordekselet er demontert.
Kontroller at alle bolter, mutrer og skruer sitter som de skal, spesielt
fester til beskyttelsesanordninger og drivmekanismer. Vibrasjon under
drift kan få festene til å løsne.
Kontroller alltid at justeringsverktøy, spader, murskjeer og annet utstyr
er fjernet før du kopler maskinen til strømmen.
Skift ut skadde og defekte deler, og monter manglende deler før du tar i
bruk maskinen. Varselsmerkene på maskinen gir deg viktig informasjon.
Hold også alle merker rene og hele.
KLE DEG ORDENTLIG
Bruk ikke løstsittende klær, skjerf eller smykker (ringer, armbåndsur)
som kan hekte seg fast i maskinens bevegelige deler. Vi anbefaler at du
bruker elektrisk ikke-ledende vernehansker og sklisikre sko. Bruk
hårnett hvis du har langt hår.
Bruk ansiktsmaske eller pustemaske hvis arbeidet genererer mye støv.
Bruk alltid vernebriller. Vær klar over at vanlige briller ikke gir samme
beskyttelse som ordentlige vernebriller.

NORSK
15
SYMBOLER PÅ MASKINEN
HÅNDTER STRØMKABELEN FORSIKTIG
Dra ikke i strømkabelen når du skal ta støpselet ut av stikkontakten -
hold i støpselet. Hold strømkabelen unna høy varme, olje og kvasse
kanter.
Bruk ikke maskinen hvis strømkabelen eller støpselet er skadet på noen
måte. Av sikkerhetsårsaker må strømkabelen kun skiftes ut eller
repareres av et autorisert serviceverksted. Ta kontakt med forhandleren.
SKJØTEKABLER
Skjøtekablene må ikke være lenger enn 50 meter. Tverrsnittsarealet til
ledningene må være minst 1,5 mm2for å tåle strømuttaket til maskinen.
Feildimensjonerte skjøtekabler kan redusere maskinens ytelse og føre
til overoppheting og motorskader.
Det må kun brukes skjøtekabler som overholder normen H07RN-F, og
som er ment for utendørsbruk.
Bruk ikke feilisolerte kontakter og tilkoplinger. Kontaktene må være laget
av beskyttende materialer og ment for utendørsbruk. Hold kontakter
borte fra væske. Trekk skjøtekablene vekk fra væske, kvasse kanter og
steder der de kan bli overkjørt. Sørg for at kablene ikke setter seg fast
under sementblanderen.
UNNGÅ ELEKTRISK STØT
Kontroller at strømforsyningen er tilstrekkelig beskyttet og at den
samsvarer med maskinens merkedata.
Du må ikke kople maskinen til eller fra stikkontakten når du står på vått
eller fuktig underlag. Bruk ikke maskinen på våte eller fuktige plasser,
og utsett den ikke for regn.
Unngå kroppskontakt med jordede flater slik som rørledninger,
elementer, komfyrer og kjøleskap. Hold fingrene vekk fra støpselets
kontaktpinner når du skal kople til eller fra maskinen.
HOLD BARN OG UVEDKOMMENDE PÅ SIKKER
AVSTAND
Hold uvedkommende på sikker avstand fra arbeidsplassen.
La ikke barn leke med eller klatre inn i maskinen.
HOLD BALANSEN
Vær nøye med å innta en stødig og balansert stilling når du fyller eller
tømmer maskinen.
Stå aldri på maskinen. Du kan skade deg alvorlig hvis maskinen velter
eller hvis du kommer i kontakt med maskinens bevegelige deler. Sett
ikke fra deg ting over eller i nærheten av maskinen, slik at ingen trenger
å stille seg på maskinen for å få tak i dem.
UNNGÅ SKADER OG ULYKKER
Hold hendene vekk fra alle bevegelige deler. Ingen kroppsdeler eller
redskaper må komme inn i trommelen når maskinen går. Når maskinen
er i gang, må du ikke stikke hendene inn i området mellom rammen og
støttearmen eller mellom trommelen og støttearmen.
MASKINEN MÅ IKKE OVERBELASTES
Maskinen gjør en bedre og sikrere jobb ved den hastigheten og
belastningen den er konstruert for.
Du må ikke starte motoren hvis trommelen er full, og du må ikke stoppe
maskinen når trommelen er full av sement.
Bruk ikke sementblanderen til annet enn den er beregnet for.
Maskinen må ikke slepes etter noe kjøretøy.

NORSK
16
SYMBOLER PÅ MASKINEN
GÅ IKKE FRA MASKINEN UTEN TILSYN
La aldri maskinen stå uten tilsyn før den har stoppet helt opp.
KOPLE FRA STRØMMEN
Slå alltid av og kople maskinen fra strømuttaket etter bruk, før du
demonterer motordekselet og før du utfører justeringer, skifter deler,
rengjør eller utfører annet arbeid på maskinen.
MASKINVEDLIKEHOLD
Rengjør sementblanderen etter hver gang du bruker den. Hold
maskinen ren for å oppnå et sikkert og godt resultat.
Bruk bare originale reservedeler. Ta kontakt med din forhandler for å
bestille reservedeler.
BESKYTT MILJØET
Lever overskytende materialer til en miljøstasjon, eller følg
bestemmelsene som gjelder der maskinen brukes. Tøm ikke
overskytende materialer i avløpet eller i naturen.
OPPBEVARING
Oppbevar maskinen på et tørt sted etter bruk for å unngå rust. Hold
maskinen borte fra barn og uvedkommende.
ELEKTRISK TILKOPLING
Sementblanderen har dobbelt isolasjon ( ) iht. klasse II og har IP-klasse IP44D. Isolasjonen er bare
effektiv hvis det brukes originale deler ved reparasjoner og om angitt isolasjonsavstand følges. Den doble
isolasjonen eliminerer behovet for en jordet 3-lederkabel og en jordet strømforsyning. Maskiner og
verktøy med dobbelt isolasjon kan brukes med både 2- og 3-lederkabler.
OBS! Kople ikke noen ledere til jordpinnen.
Vi anbefaler at du installerer en jordfeilbryter. Hvis du bruker en skjøtekabel, må denne koples direkte til
jordfeilbryteren.
TEKNISKE DATA
Merkespenning
230 V ~ 50 Hz
Effekt
220 W S6 30 %
Trommelkapasitet
63 liter
Trommelåpning
267 mm
Trommelhastighet
27,5 o/min.
Mål
1110 x 550 x 935 mm
Vekt
25 kg
Beskyttelsesklasse
II
IP-klasse
IP44D

NORSK
17
ESKENS INNHOLD

NORSK
18
MONTERING
STATIV
Be noen hjelpe deg med monteringen.
1. Legg rammen ned på den ene siden, se figur A på forrige side, og monter støttebenet. Før en
sekskantbolt M8x55 gjennom hullet på den ene siden, og trekk til med en låsemutter på den andre
siden. Trekk også til en sekskantbolt M8x40 gjennom mutteren på rammen.
2. Sett opp rammen, og monter hjulenheten på samme måte. Se figur B ovenfor.
3. Kontroller at alle bolter og mutrer sitter som de skal.
NEDRE TROMMEL
1. Sett på festet på drivakselmuffen, se figur C.
2. Få noen til å hjelpe deg med å løfte trommelen, med støttearmen, og sett den forsiktig på stativets
sidestøtte slik at lagerblokken passer inn i sidestøtten. Akselenden med den største diameteren
skal sitte på fotstøttens side.
3. Hold hullene på hver side mot hullene i lagerblokken, og sett inn en sekskantbolt M8x50 fra den
ene siden, og trekk til med en låsemutter på den andre siden. Bruk en skrunøkkel.
SKOVLER
Monter skovlene løst i trommelen, se figur D. Trommelens base har to hull som boltene M8x20 kan føres
inn i fra utsiden. Tilpass skiver og låsemutrer løst på innsiden. Skivene skal sitte mellom skovlene og
trommelen.
MERKNAD! Den øvre trommelen og den nedre trommelen har to piler som angir deres innbyrdes
posisjon. Hvis du har problemer med å posisjonere skovlene riktig, kan det hjelpe om du setter den øvre
trommelen oppå den nedre og roterer den til de to pilene står overfor hverandre.

NORSK
19
ØVRE TROMMEL
1. Sett den øvre trommelen oppå den nedre trommelens flens slik at både monteringshullene og
pilene passer til hverandre. Se figur E.
2. Sett en stjerneskrue M6x12 inn i hvert monteringshull i flensen. Sikre hver skrue på undersiden
med en flat skive, en fjærskive og en kuppelmutter. Trekk til mutrene rundt flensen progressivt etter
tur.
3. Monter skovlene i den øvre trommelen ved å sette i to stjerneskruer M8x16 utenfra gjennom
hullene i trommelen.
4. En skive skal plasseres mellom trommelen og skovlen. Fest skovlene på innsiden med låsemutrer.
5. Kontroller til slutt at de øvre og nedre skovlene sitter som de skal.
TIPPESVEIV
1. Sett på låseplaten, med flensen vendt innover, over akselenden med den største diameteren, se
figur F og G. Trekk til med to bolter M8x20 og låsemutrer.
2. Før fjæren inn i sveivrøret. Hold fjæren på plass med en finger, og plasser sveiven over
akselenden med den største diameteren slik at akselen holder fjæren på plass. Trykk på sveiven til
hullet i konsollen passer til de borede hullene. Sett i en sekskantbolt M8x50, og trekk til med en
låsemutter på den andre siden. Trekk mutteren godt til, men løst nok til at sveiven kan rotere fritt.
MERKNAD! Sveiven må kunne svinge rundt bolten slik at tappen på konsollen kan koples inn eller
frigjøres fra hullet i låseplaten.
DRIVENHET
Still inn kilesporene, og før drivenheten inn over kardangdrivakselen. Fest to låsemutrer over den
gjengede delen av drivenheten. Monter det nedre festet på rammen med bolt M8x55 og en låsemutter.

NORSK
20
BRUK
TIPPE TROMMELEN
Den fjærbelastede sveiven med låsespor gir en enkel betjening av trommelen for lasting, blanding,
tømming og oppbevaring.
Trommelen låses i ønsket posisjon til låseplaten på rammen. Når du skal vinkle trommelen, drar du
ut sveiven for å frigjøre låsetappen. Deretter dreier du sveiven for å rotere trommelen i samme
retning.
For å sikre trommelen i ønsket posisjon, retter du tappen inn mot motsvarende hull og slipper
sveiven litt mens du holder trommelen i posisjon. Drei deretter sveiven litt til den låses i ønsket
posisjon.
POSISJONER FOR LASTING, BLANDING, TØMMING OG OPPBEVARING
Lasting og blanding
av mørtel
Lasting og blanding
av sement
Tømming
Oppbevaring
LASTING
Dra ut hele skjøtekabelen. Kople den til maskinen før du kopler den til strømuttaket.
Start alltid maskinen før du laster trommelen. Last trommelen mens den roterer.
Kast ikke materiale inn i trommelen, for å unngå at materialet setter seg fast bak i trommelen. Hold
materialet fordelt over rammen.
Motoren har termisk beskyttelse for å beskytte den mot overoppheting. Beskyttelsen tilbakestilles
automatisk når motoren har kjølet seg tilstrekkelig ned.
For å oppnå best mulig resultat, anbefaler vi følgende prosedyre:
1. Hell nødvendig mengde grus i trommelen.
2. Hell nødvendig mengde sement i trommelen.
3. Hell nødvendig mengde sand i trommelen.
4. Hell nødvendig mengde vann i trommelen.
TØMMING
Slå ikke av maskinen når den er fullastet. Tøm trommelen mens den roterer.
RENGJØRING
OBS! Stikk aldri hendene inn i trommelen når den roterer.
Rengjør sementblanderen grundig etter hver gang du bruker den. Alt materiale som blir igjen i
trommelen, vil herde og samles opp i maskinen til den blir ubrukelig.
Tørket sement i trommelen skal skrapes bort. Bruk ikke teglstein i trommelen til å rengjøre den. Slå
heller ikke med spade, hammer eller andre redskaper for å bryte løs tørket sement. Maskinen kan
skades.
Trommelen kan skures i ca. to minutter med en blanding av vann og grov sand (grus). Tøm
deretter ut blandingen og spyl trommelen ren med en vannslange. Maskinens IP-klasse IP44D gjør
at du kan spyle trommelen uten fare.
Du må ikke helle eller sprute vann direkte på motorenheten.
Rengjør motorenheten for eventuelt oppsamlet materiale. Bruk ikke bensin, terpentin, tynner, tørre
rengjøringsprodukter eller lignende. Kjemiske produkter og løsemidler kan påvirke egenskapene til
motordekselet, som er laget av høykonsistent polyetylen.
