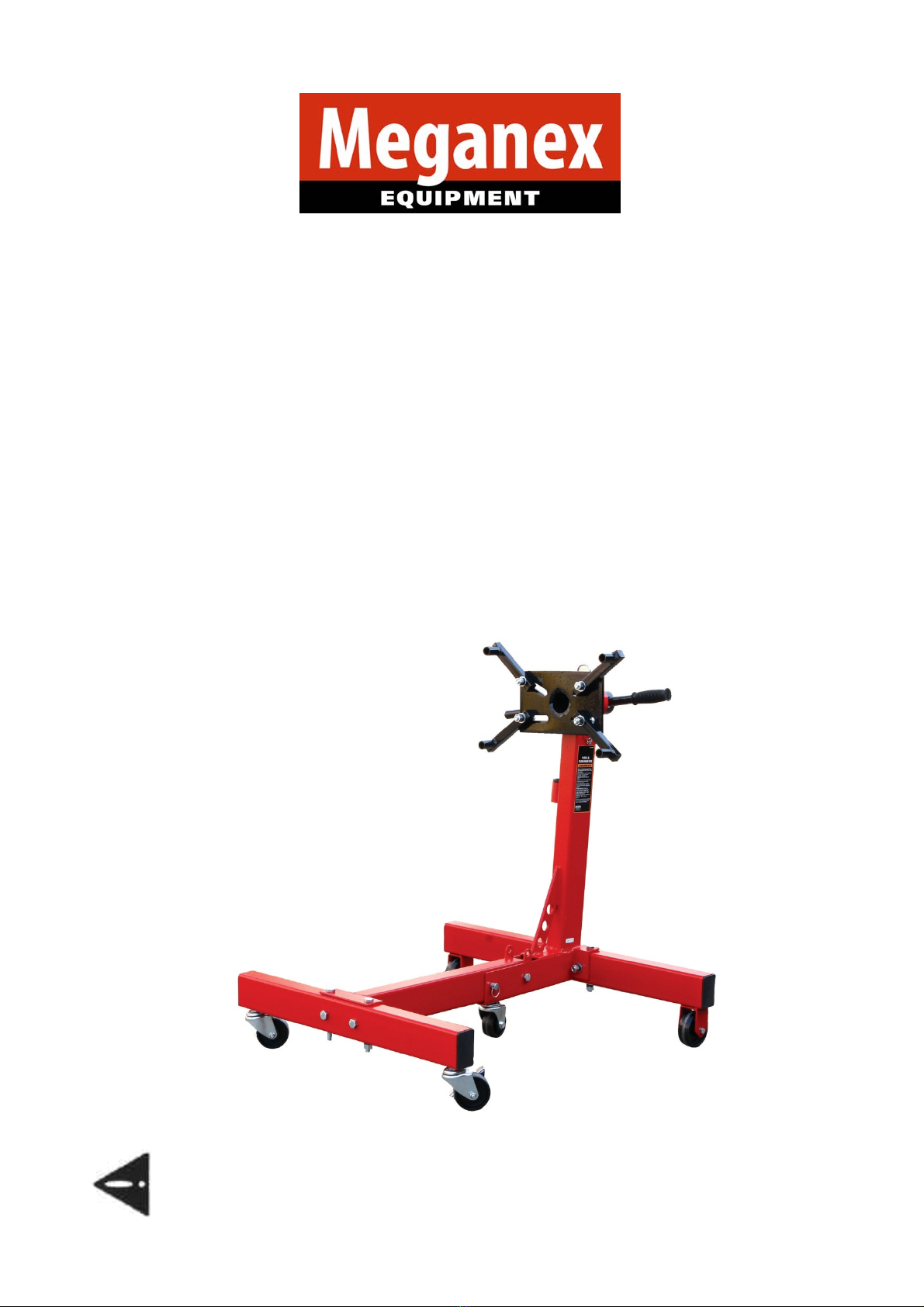

Meganex MEG69 User manual

Kokoontaitettava Käyttöohje
MOOTTORITELINE Alkuperäisten ohjeiden käännös
Hop ällbart Bruksanvisning
MOTORSTATIV Översättning av originalbruksanvisning
Foldable Instruction manual
ENGINE STAND Original manual
Maahantuoja / Importör / Importer:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As
Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388
www.ikh. i
MEG69
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Läs noggrant igenom bruksanvisningen innan du använder apparaten och ölj alla angivna instruktioner. Spara instruktionerna ör senare behov. Read the instruction manual care ully be ore using the tool and ollow all given instructions. Save the instructions or urther re erence.

2
TÄRKEÄÄ
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA VAROITUKSET. KÄYTÄ
LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN KÄYTTÖTARKOITUKSEEN. OHJEIDEN
NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN.
PIDÄ NÄMÄ OHJEET TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN.
TURVAOHJEET JA VAROITUKSET
-Lue ja sisäistä kaikki varoitukset ja ohjeet ennen käyttöä. Ohjeiden noudattamatta jättäminen voi johtaa
henkilö- ja/tai omaisuusvahinkoihin.
-Max. kapasiteetti on 80kg. Älä ylikuormita laitetta.
-Älä käytä laitetta väsyneenä tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
-Pidä lapset ja valtuuttamattomat henkilöt poissa työalueelta.
-Lapset tai vajaakuntoiset eivät saa käyttää laitetta.
-Käytä ainoastaan kovalla ja tasaisella alustalla, joka pystyy kannattamaan kuorman painon.
-Tarkista laite ennen jokaista käyttökertaa.
-Varmista että kaikki osat on koottu oikein ja kiinnikkeet on kunnollisesti kiristetty ennen kuormittamista.
-Lukitse kiinnityslevyn pyörimismekanismi ennen kuormittamista.
-Varmista että kuorma on keskitetty ja kiinnitetty tukevasti kiinnityslevyyn.
-Käytä moottorin kiinnittämiseen ainoastaan erityisen lujia pultteja.
-Ota kiinni kahvasta ennen kiinnityslevyn vapauttamista.
-Mikäli telinettä siirretään kuormitettuna, on sen oltava tällöin mahdollisimman alhaalla ja siirrossa on käy-
tettävä toista henkilöä apuna. Kuljeta kuormia hitaasti.
-Älä koskaan siirrä kuormitettua telinettä lattialla, jossa on halkeamia, pikkukiviä tai muita esteitä jotka saat-
taisivat vaikeuttaa liikkumista.
-Älä koskaan työskentele ylösnostetun kuorman alla ennen kuin se on asianmukaisesti kiinnitetty.
-Irrota sokka hitaasti ja varovasti. Ellei kuorma ole keskellä, saattaa moottori ja kahva pyörähtää kumpaan
tahansa suuntaan heti kun sokka irrotetaan.
-Älä muuta laitetta millään tavoin.
-Näiden varoitusten tai ohjeiden noudattamatta jättäminen voi johtaa henkilö- ja/tai omaisuusvahinkoihin.
VAROITUS: Tässä käyttöohjeessa annetut varoitukset ja ohjeet eivät pysty kattamaan kaikkia mahdollisia
vaarallisia olosuhteita ja vaaratilanteita, joita voi esiintyä. Terve järki ja varovaisuus ovat tekijöitä, joita ei voi
sisäänrakentaa mihinkään laitteeseen. Siksi käyttäjän on itse tarjottava nämä tekijät.
TEKNISET TIEDOT
Max. kapasiteetti 80 kg
Mitat 925 x 8 x 87 mm
Paino 34 kg
KOKOAMINEN
1. Kiinnitä pylväs (1) takajalkaan (2) kahdella pultilla (5), kahdella pultilla ( ), muttereilla (7), lukkoaluslevyillä
(8) ja litteillä aluslevyillä (9) kuvan mukaisesti.
2. Kiinnitä poikittaispailkki (3) etujalkaan (4) kahdella pultilla (5), kahdella pultilla ( ), muttereilla (7), lukko-
aluslevyillä (8) ja litteillä aluslevyillä (9) kuvan mukaisesti.
3. Kiinnitä pyörät (14) takajalkaan (2) pulteilla (15), muttereilla (1 ), lukkoaluslevyillä (17) ja litteillä aluslevyil-
lä (18) kuvan mukaisesti.
4. Asenna keskimmäinen pyörä (22) pylväs-kokoonpanoon (1) mutterilla (20) ja lukkoaluslevyllä (21) kuvan
mukaisesti.
5. Kiinnitä jarrulliset pyörät (19) etujalkaan (4) muttereilla (20) ja lukkoaluslevyillä (21).
FI

3
. Kiinnitä poikittaispalkki-kokoonpano (3&4) pylväs-kokoonpanoon (1) pultilla (10), mutterilla (11), lukkoalus-
levyllä (12) ja litteällä aluslevyllä (13) kuvan mukaisesti.
7. Sovita pääosa (25) pylvään (1) yläpäässä sijaitsevaan holkkiin ja kiinnitä lukitussokalla (28).
8. Kiinnitä kiinnitysvarret (2 ) pääosaan pulteilla (27), muttereilla (7), lukkoaluslevyillä (8) ja litteillä aluslevyil-
lä (9) kuvan mukaisesti.
9. Kiristä kaikki kiinnikkeet huolellisesti ja aseta suojatulpat (32) jalkojen päätyihin kuvan mukaisesti.
KÄYTTÖ
Lukitse kiinnityslevyn pyörimismekanismi ennen laitteen kuormittamista. Kannattele moottoria kiinnityslevyn
korkeudella nostimen avulla. Löyhdytä (mutta älä kuitenkaan irrota) kiinnitysvarsia kiinnityslevystä ja kiinnitä
kiinnitysvarret moottorin takaosaan kytkinkotelon pulteilla (pultit eivät sisälly toimitukseen). Varmista, että
moottori on suorassa ja keskitettynä kiinnityslevyyn, ja kiristä sitten kiinnitysvarret sekä moottoriin että kiinni-
tyslevyyn. Varmista, että kaikki liitokset ovat kireällä ja laske sitten nostinta HITAASTI, jolloin kuorma siirtyy
moottoritelineen varaan. Irrottaaksesi moottorin telineestä, kiinnitä ensin moottori nostimeen nostoliinalla tai
muulla vastaavalla välineellä. Kun nostin ja nostoliina on kiinnitetty moottoriin, nosta nostinta, jolloin kuorma
lähtee pois telineeltä. Kiinnityspultit voidaan nyt irrottaa, jolloin moottori vapautuu irti telineestä.
TARKISTUS
Laitteelle on suoritettava huolellinen silmämääräinen tarkistus ennen jokaista käyttökertaa. Tutki löytyykö rikki-
näisiä tai halkeilleita hitsisaumoja, liiallisia ruostevaurioita tai löysällä olevia, vaurioituneita tai puuttuvia osia.
Tarkista, että kaikki pyörät toimivat moitteettomasti. Tarkista myös, että kiinnityslevyn pyörimisen lukko toimii
asianmukaisesti ennen laitteen kuormittamista. Mikäli havaitset edellä mainittuja tai muita ongelmia, ota laite
pois käytöstä. Tarkista myös tarra ja varmista että se on lukukelpoinen ja kunnollisesti kiinni laitteessa. Ellei
näin ole, on tarra vaihdettava uuteen. Mikäli laite on altistunut tai sen arvellaan altistuneen poikkeukselliselle
kuormalle tai shokkikuormitukselle, on laite tarkistettava VÄLITTÖMÄSTI ennen käytön jatkamista. Mikäli olet
epävarma laitteen kunnosta, ota yhteys valtuutettuun huoltoliikkeeseen tai maahantuojaan.
HUOLTO
Pidä laite puhtaana ja hyvin voideltuna. Voitele kaikki pyörän akselit moottoriöljyllä tai kevyellä koneöljyllä ja
voitele pyörien laakerit kerran vuodessa tai tarpeen mukaan. Levitä ohut kerros voiteluainetta myös kiinnitysle-
vyn pyörimismekanismiin aina tarpeen mukaan, mutta vähintään kerran vuodessa.

4
VIKTIGT
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA SÄKERHETSANVISNINGARNA OCH
VARNINGARNA. ANVÄND PRODUKTEN PÅ RÄTT SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR
ENDAST DET ÄNDAMÅL DEN ÄR AVSEDD. UNDERLÅTENHET ATT IAKTTAGA DETTA KAN LEDA TILL
SKADA PÅ EGENDOM OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR
FRAMTIDA BRUK.
SÄKERHETSANVISNINGAR OCH VARNINGAR
-Läs och förstå alla varningar och anvisningar före användning. Underlåtenhet att iakttaga anvisningarna
kan leda till personskador och/eller skada på egendom.
-Max. kapacitet är 80kg. Överbelasta inte anordningen.
-Använd inte stativet när du är trött eller påverkad av alkohol, droger eller läkemedel.
-Håll barn och obehöriga personer på avstånd från arbetsplatsen.
-Barn eller funktionshindrade personer får inte använda anordningen.
-Använd stativet endast på plant och hårt underlag, som tål den belastning den kommer att utsättas för.
-Kontrollera anordningen före varje användning.
-Kontrollera att alla delar är korrekt monterade och fästen ordentligt åtdragna innan stativet belastas.
-Lås fästplattans rotationsspärr innan motorn monteras.
-Kontrollera att lasten är centrerad och sitter ordentligt på fästplattan.
-Fäst motorn endast med höghållfasta bultar.
-Grip tag i handtaget innan du frigör fästplattan.
-Om stativet flyttas belastat, måste den vara i lägsta möjliga läge och två personer måste flytta det. Flytta
lasten långsamt.
-Flytta aldrig belastat motorstativ på golvet där det finns sprickor, småstenar eller andra hinder som kan
försvåra flyttningen.
-Arbeta aldrig under en hängande last innan den är ordentligt fast.
-Ta bort saxpinnen långsamt och försiktigt. Om lasten inte är centrerad, kan motorn och handtaget rotera
till vilken som helst riktning när saxpinnen tas bort.
-Modifiera inte anordningen på något sätt.
-Underlåtenhet att iakttaga dessa varningar och anvisningar kan leda till personskador och/eller skada på
egendom.
VARNING: I denna bruksanvisning givna varningar och anvisningar kan inte täcka alla möjliga farliga förhål-
landen och farosituationer vilka kan förekomma. Sunt förnuft och aktsamhet är faktorer vilka inte går att inbyg-
ga på någon utrustning. Därför skall användaren själv ge dessa faktorer.
TEKNISKA DATA
Max. kapacitet 80 kg
Mått 925 x 8 x 87 mm
Vikt 34 kg
MONTERING
1. Montera huvudstaget (1) på det bakre tvärstaget (2) med två bultar (5), två bultar ( ), muttrar (7), låsbrick-
or (8) och planbrickor (9) enligt figuren.
2. Montera mittstaget (3) på det främre tvärstaget (4) med två bultar (5), två bultar ( ), muttrar (7), låsbrickor
(8) och planbrickor (9) enligt figuren.
3. Montera hjulen (14) på det bakre tvärstaget (2) med bultar (15), muttrar (1 ), låsbrickor (17) och planbrick-
or (18) enligt figuren.
4. Montera mitthjulet (22) på huvudstagenheten (1) med en mutter (20) och en låsbricka (21) enligt figuren.
5. Montera hjulen med broms (19) på det främre tvärstaget (4) med muttrar (20) och låsbrickor (21).
SE

5
. Montera mittstagenheten (3&4) på huvudstagenheten (1) med en bult (10), en mutter (11), en låsbricka
(12) och en planbricka (13) enligt figuren.
7. Montera fästplattan (25) på huvudstaget (1). Rikta in hålen och för in låssprinten (28).
8. Montera monteringsarmarna (2 ) på fästplattan med bultar (27), muttrar (7), låsbrickor (8) och planbrickor
(9) enligt figuren.
9. Dra åt alla förband noga och placera skyddspluggarna (32) på stagen enligt figuren.
ANVÄNDNING
Lås fästplattans rotationsspärr innan stativet belastas. Stöd motorn med hjälp av en lyft på fästplattans höjd.
Lossa (men ta inte bort) monteringsarmarna och fäst dem på motorns baksida med bultar för kopplingskåpa
(ingår inte). Säkerställ att motorn sitter rakt och centrerat på fästplattan. Spänn sedan fast monteringsarmarna
både på motorn och på fästplattan. Säkerställ att alla förband är åtdragna och sänk sedan lyften LÅNGSAMT
för att flytta lasten till motorstativet. För att ta bort motorn från stativet fäst först motorn på lyften med lyftlinan
eller motsvarande utrustning. När lyftanordningen och linan är fästa på motorn, lyft med lyftanordningen för att
avlägsna lasten från stativet. Monteringsbultar kan nu tas bort för att koppla loss motorn.
KONTROLL
Anordningen ska kontrolleras noga visuellt före varje användning. Kontrollera om det finns skadade eller
spruckna svetsfogar, stora korrosionsskador eller lösa, skadade eller saknande delar. Kontrollera att alla hjul
fungerar som de ska. Kontrollera även att fästplattans rotationsspärr fungerar ordentligt innan anordningen
belastas. Om du upptäcker ovan nämnda eller andra problem, använd inte anordningen. Kontrollera även att
etiketten är läsbar och ordentligt fäst. Om inte, måste etiketten bytas ut. Om anordningen har utsatts eller
misstänks ha utsatts för onormala laster eller stötar, måste anordningen kontrolleras OMGÅENDE innan den
används igen. Om du är osäker om anordningens skick, kontakta ett auktoriserat servicecenter eller importö-
ren.
UNDERHÅLL
Håll anordningen ren och välsmord. Smörj alla hjulaxlar med motorolja eller lätt maskinolja och smörj hjullag-
ren en gång om året eller vid behov. Bred ett tunt lager av smörjmedel på fästplattans roteringsmekanism vid
behov men minst en gång om året.
