Megasat HD 1 Kompakt User manual

Bedienungsanleitung
Satmessgerät HD 1 Kompakt

Inhaltsverzeichnis
02 DEUTSCH
1. Allgemeines
1.1 Sicherheitshinweise...........................................................................03
1.2 Allgemeine Merkmale .....................................................................03
1.3 Lieferumfang .........................................................................................03
2. Bezeichnungen und Tastenbelegung.......................................04
3. Anleitung zur Messung ohne Mobilgerät.............................07
4. Anleitung zur Messung mit Mobilgerät
4.1 Download der App............................................................................08
4.2 Hauptmenü............................................................................................09
4.3 Satellit.........................................................................................................11
4.4 Spektrum..................................................................................................12
4.5 Winkel.........................................................................................................14
4.6 Konstellation..........................................................................................15
4.7 LNB Einstellungen ..............................................................................16
4.7.1 Unicable Einstellungen (EN50494).............................17
4.7.2 Unicable Einstellungen (EN50607).............................17
4.7.3 DiSEqC 1.0 Einstellungen..................................................18
4.7.4 DiSEqC 1.1 Einstellungen..................................................18
4.7.5 USALS Einstellungen............................................................19
4.7.6 DiSEqC 1.2 Einstellungen..................................................19
4.8 Ausrichten...............................................................................................20
4.9 Kompass...................................................................................................21
4.10 Scope..........................................................................................................22
4.11 Einstellungen.........................................................................................23
5. Powerbank
5.1 Anschlüsse und Bezeichnungen...............................................24
5.2 Betrieb der Powerbank....................................................................25
5.3 Zusatzfunktionen der Powerbank............................................26
6. Technische Daten .......................................................................................27
7. Fehlerbehebung .........................................................................................28
8. Informationen...............................................................................................29

1. Allgemeines
• Verschütten Sie niemals Flüssigkeiten jeglicher Art auf das Gerät. Flüssigkeit erhöht
die Gefahr von Stromschlägen und Schäden am Produkt.
• Das Gerät ist nicht stoßfest. Verwenden Sie das Gerät nicht als Hammer und achten
Sie darauf, dass es nicht von großen Höhen herunterfallen kann.
• Tauchen Sie das Gerät nicht ins Wasser. Vermeiden Sie Feuchtigkeit, und lagern Sie
das Produkt an einem trockenen Ort.
• Schalten Sie das Gerät aus, wenn Sie es nicht benutzen.
• Achten Sie auf die angegebene Stromversorgung. Verwenden Sie nur die im Liefer-
umfang enthaltene Powerbank um das Gerät mit Strom zu versorgen.
1.2 Allgemeine Merkmale
1.3 Lieferumfang
1.1 Sicherheitshinweise
• Einfache Messung der DVB-S/S2 Signale durch eine LED Anzeige mit Signalpegel
und -qualität.
• Auswahl von bis zu 8 Satelliten sowie 8 Transponder je Satellit (frei editierbar).
• Spannungsversorgung durch Receiver oder externes USB Gerät (z.B. Powerbank)
• 13 Volt, 18 Volt, 22kHz Schaltung sowie der gefundene Satellit werden mit LEDs
angezeigt (gefundenes Signal wird zusätzlich akkustisch wiedergegeben).
• Integriertes Bluetooth®-Modul zur Verbindung mit einem Smartphone / Tablet.
• App für iOS und Android mit zusätzlichen Funktionen:
- Spektrum- und Konstellationsdiagramm
- Winkelberechnung zum Ausrichten des Spiegels
- Satelliten- und Transponder-Bearbeitung über die App
- Integrierte Kompass-Funktion mit Bewegungssensor, der automatisch
den aktuellen Winkel auf dem Display darstellt. Drehen und neigen
Sie das Smartphone um die korrekte Position zu ermitteln.
• DiSEqC 1.0, 1.1, 1.2, USALS, Unicable (EN 50494 und EN 50607) tauglich.
• Satmessgerät HD 1 Kompakt
• Trageschlaufe
• Micro USB Kabel
• F-Verbindungskabel (20cm)
• Powerbank
• Bedienungsanleitung
DEUTSCH 03

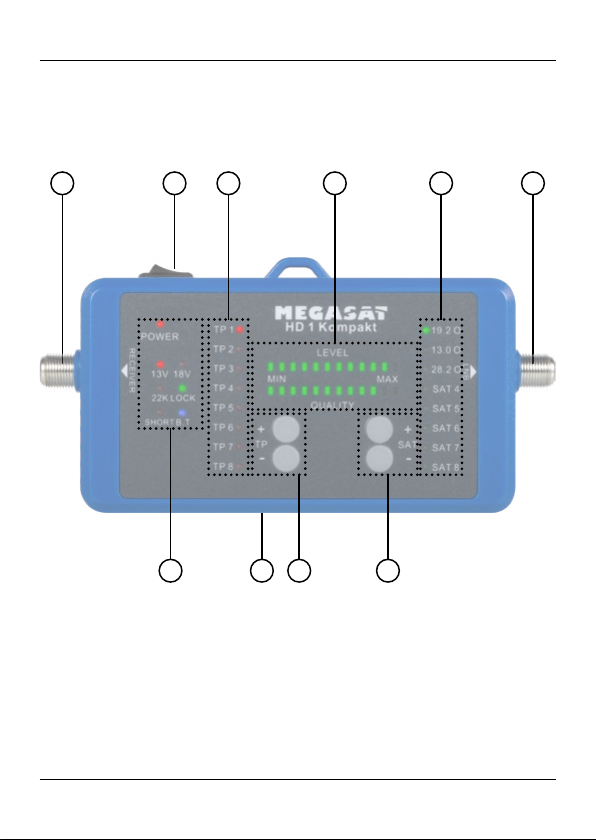

2. Bezeichnungen und Tastenbelegung
04 DEUTSCH
1 29 5
6
3 4
8 710

2. Bezeichnungen und Tastenbelegung
DEUTSCH 05
1. Receiver
2. LNB
Zeigt den aktuell gewählten Transponder des Sa-
telliten. Es gibt für jeden Satelliten 8 verschiedene
vorprogrammierte Transponder. Der Ausgewählte
Transponder (1-8) wird mit einer roten LED gekenn-
zeichnet. Die vorprogrammierten TP können Sie
über die App einsehen und bei Bedarf anpassen.
Zeigt den aktuell gewählten Satelliten. Es gibt 8
vorprogrammierte Satelliten. Der ausgewählte
Satellit (1-8) wird mit einer grünen LED gekenn-
zeichnet. Die vorprogrammierten Satelliten können
Sie über die App einsehen und bei Bedarf anpassen.
Die ersten drei der meist genutzten Satelliten sind
mit der Orbit Position beschriftet.
19,2° O (für Astra1)
13,0° O (für Hotbird)
28,2° O (für Astra 2)
Zeigt die Signalqualität und -stärke
in 12 Stufen an. Diese werden mit
grünen LEDs dargestellt.
Anschluss an einen Satelliten-Receiver
(DC 12-20 V / max. 10W) oder ein externes
Netzteil mit DC 18 V (optional erhältlich).
Anschluss an das LNB
3. Transponder
4. Satelliten
5. Level / Qualität

2. Bezeichnungen und Tastenbelegung
06 DEUTSCH
8. Statusanzeigen
9. Netzschalter
10. USB Anschluss
POWER Statusanzeige für den Betrieb des Gerätes.
(grün = Gerät ist eingeschaltet und betriebsbereit)
13V 13 Volt Versorgungsspannung für das LNB
(rot = 13V Stromversorgung vom Gerät zum LNB)
18V 18 Volt Versorgungsspannung für das LNB
(rot = 18V Stromversorgung vom Gerät zum LNB)
22K 22KHz-Statusanzeige
(rot = Aktive 22KHz Schaltung zum LNB„Highband“)
LOCK Statusanzeige Satellitensuche
(grün = Gerät hat den gewählten Satelliten gefunden)
SHORT Kurzschluß Statusanzeige
(rot = Verdacht auf Kurzschluss. Bitte Anschlüsse,
Kabel und Verbindungen prüfen)
B.T Bluetooth Statusanzeige
(blau = Aktive Bluetooth Verbindung zum Gerät)
Schaltet das Gerät ein oder aus.
Zum Anschluss einer externen Stromquelle, wie z.B.
Powerbank (4.8- 6.0 Volt / max. 10Watt)
Hinweis: Startet das Messgerät nach dem Einschalten
immer wieder neu, ist die Versorgungsspannung nicht
ausreichend für das LNB. Verwenden Sie in diesem Fall
den Receiver oder ein Netzteil zur Stromversorgung.
Drücken Sie die TP +/- Tasten um zwischen den
Transpondern des aktuell ausgewählten Satelliten
zu wechseln.
Drücken Sie die SAT +/- Tasten um zwischen den
Satelliten zu wechseln.
6. TP (+/-)
7. SAT (+/-)
Hinweis:
Drücken Sie die (TP-) und (SAT -) Taste gleich-
zeitig um den Signalton ein oder auszuschalten.

3. Anleitung zur Messung ohne Mobilgerät
DEUTSCH 07
1. Verbinden Sie am Messgerät den Anschluss„LNB“ mit dem Anschluss des LNBs der
Satellitenanlage.
2. Verbinden Sie am Messgerät den Anschluss„Receiver“ mit der Koaxialleitung die zu
Ihrem Satelliten-Receiver führt und schalten Sie diesen anschließend ein. Alternativ
kann auch ein geeignetes Netzteil oder eine andere externe Stromquelle (wie z.B.
Powerbank) über den USB Anschluss verwendet werden.
3. Schalten Sie das Messgerät am Netzschalter ein. Alle LED leuchten kurz auf und zei-
gen anschließend die aktuell eingestellten Parameter an. Startet das Messgerät im-
mer wieder neu, prüfen Sie dieVerbindung auf einen Kurzschluß oder die Stromauf-
nahme des LNB`s ist zu hoch. (Receiver oder Netzteil als Stromquelle verwenden)
4. Wählen Sie mit den Tasten SAT +/- den gewünschten Satelliten (z.B. Astra1 19,2° Ost).
5. Bei Bedarf können Sie den Transponder wechseln. In der Regel beginnen Sie mit TP1.
6. Stellen Sie den für Ihre Region benötigten Höhenwinkel ein und drehen die Anlage
langsam Schritt für Schritt bis die LED„LOCK“ aufleuchtet. Prüfen Sie nun mit der Taste
TP +/- weitere Transponder des Satelliten ob diese ebenfalls mit der Anzeige„LOCK“
angezeigt werden um eine Reflektion oder einen falschen Satelliten auszuschließen.
7. Wenn Sie den richtigen Satelliten gefunden haben nehmen Sie die Feineinstellung
vor. Bewegen Sie den Spiegel vorsichtig nach links, rechts, oben, unten, bis Sie den
höchsten Wert auf der 12-stelligen LED Anzeige erreicht haben. Ziehen Sie anschlie-
ßend die Befestigungsschrauben des Spiegels gleichmäßig fest.
8. Bei Bedarf können Sie mit Hilfe der App auf dem Mobilgerät weitere Daten abrufen
und Einstellungen vornehmen.
9. Schalten Sie das Gerät und die Stromquellen ab und entfernen Sie das Messgerät.
10. Schließen Sie Ihre Koaxialleitung an das LNB an und schalten Sie Ihren Receiver wieder
ein. Der eingestellte Satellit sollte nun mit Ihrem Fernsehgerät empfangen werden.
Hinweis:
Verwenden Sie Sat-Anlagen oder LNBs mit speziellen Empfangsarten (z. B. Unicable,
DiSEqC Schaltungen, ...), müssen Sie diese Einstellung zuvor über die App ein-
richten. Ab Werk sind die Satelliten „Astra 1“ mit DiSEqC 1.0 Port 1 und „Hotbird“
mit Port 2 belegt.

4. Anleitung zur Messung mit Mobilgerät
08 DEUTSCH
Um das HD 1 Kompakt mit einem Smartphone oder Tablet zu verbinden, benötigen Sie
dafür die App BT Satmeter. Diese können Sie sich kostenlos aus dem AppStore oder
GooglePlay Store laden.
BT SatmeterBT Satmeter
Hinweis:
1. Bitte erlauben Sie der App, Bluetooth während des Betriebs zu nutzen, damit
die Daten zwischen der App und dem Mobilgerät übertragen werden können.
2. Erlauben Sie der App, Ihre lokale Position zu ermitteln, damit die App den Nei-
gungswinkel (Azimuth) und Drehwinkel (Elevation) der Antenne berechnen kann.
3. Bevor Sie die App benutzen, muss das Satmessgerät HD 1 Kompakt eingeschal-
tet werden. Erst dann kann eine Bluetooth-Verbindung aufgebaut und zwischen
den Geräten Daten ausgetauscht werden.
4. Die Anleitung zur Bedienung der App wurde an Hand der Android Version er-
stellt. Eine leichte Abweichung zur Bedienung der iOS App kann unter Umstän-
den möglich sein.
Wichtiger Hinweis:
Wenn das Mobilgerät in den Standby-Modus wechselt, kann es zu Verbindungs-
abbrüchen und Fehlern führen. Möglicherweise müssen Sie dann die App oder das
Messgerät neu starten. Meist ist es ausreichend einen Satelliten oder Transponder
zu wechseln um die Geräte wieder zu synchronisieren.
4.1 Download der App

4. Anleitung zur Messung mit Mobilgerät
DEUTSCH 09

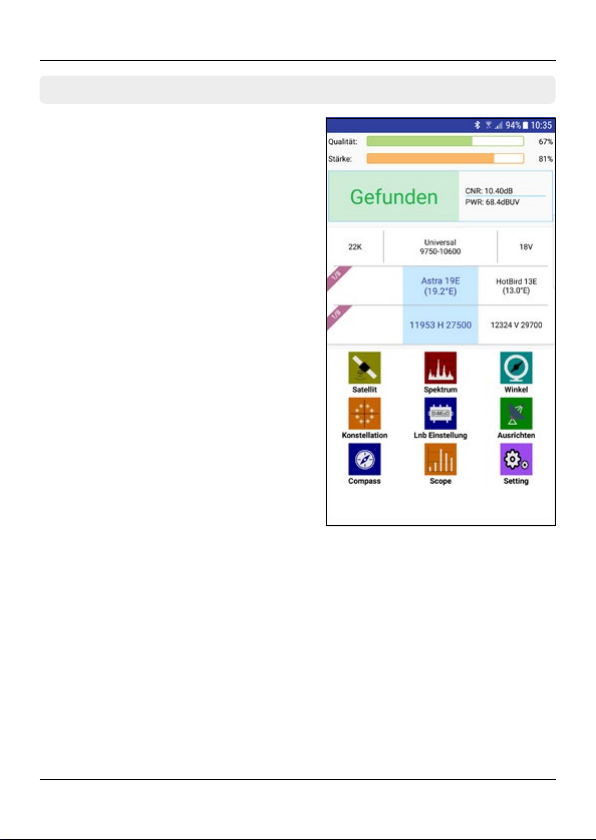

Qualität: Zeigt die Signalqualität in Prozent.
Stärke: Zeigt die Signalstärke in Prozent.
Gefunden: Zeigt an, ob der gewählte Satel-
lit gefunden wurde oder nicht.
CNR: Zeigt den CNR-Wert des Signals.
PWR: Zeigt den Pegel des Signals in dBµV.
22K: Zeigt den aktuellen 22k Status.
Universal 9750-10600: Zeigt den LNB-Typ
des aktuellen Satelliten.
18V: Zeigt die aktuelle Versorgungsspan-
nung. Die Werte sind 13V, 18V und Aus.
Astra 19 E: Zeigt den aktuell aus gewählten
Satelliten. Wischen Sie nach links oder rechts
um zwischen den Satelliten zu wechseln.
11953 H 27500: Zeigt den aktuell ausge-
wählten Transponder. Wischen Sie nach links
oder rechts um zwischen den Transpondern
zu wechseln.

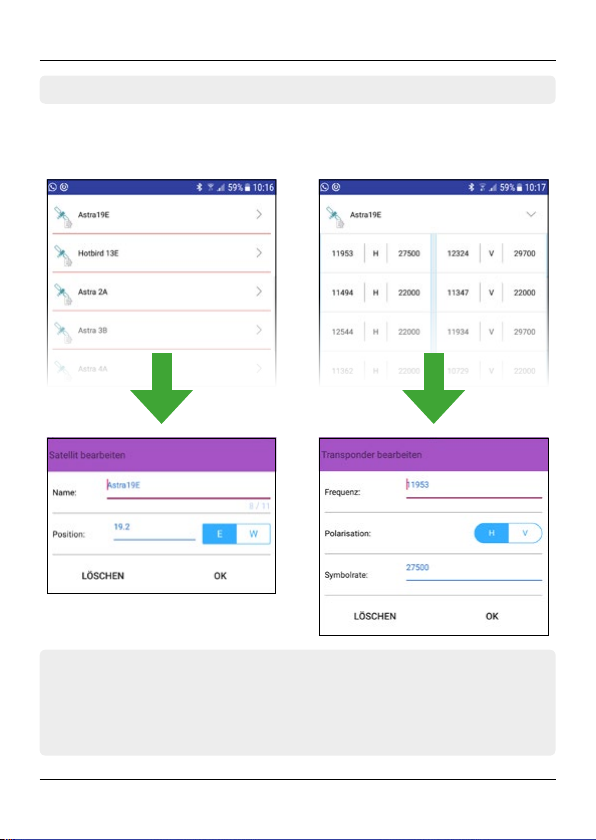

Satellit: Untermenü um die Satelliten und
Transponder anzupassen.

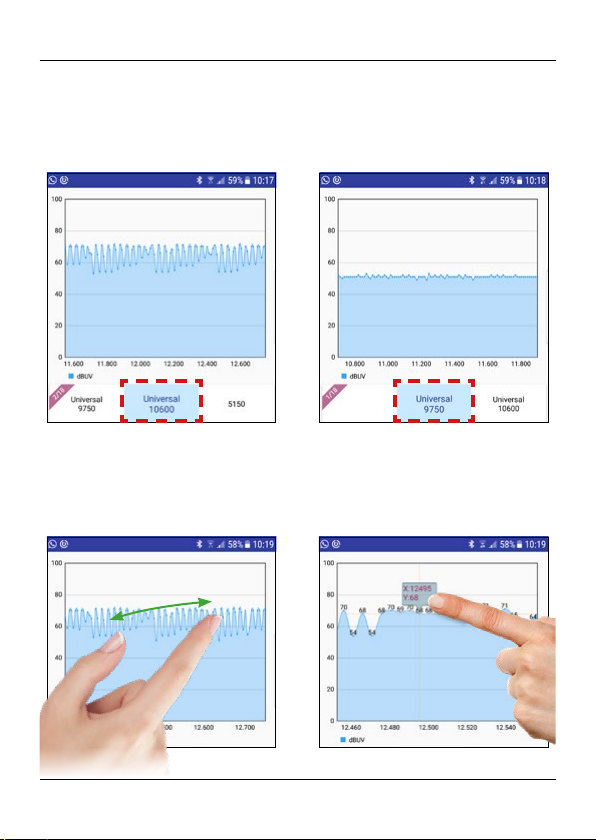

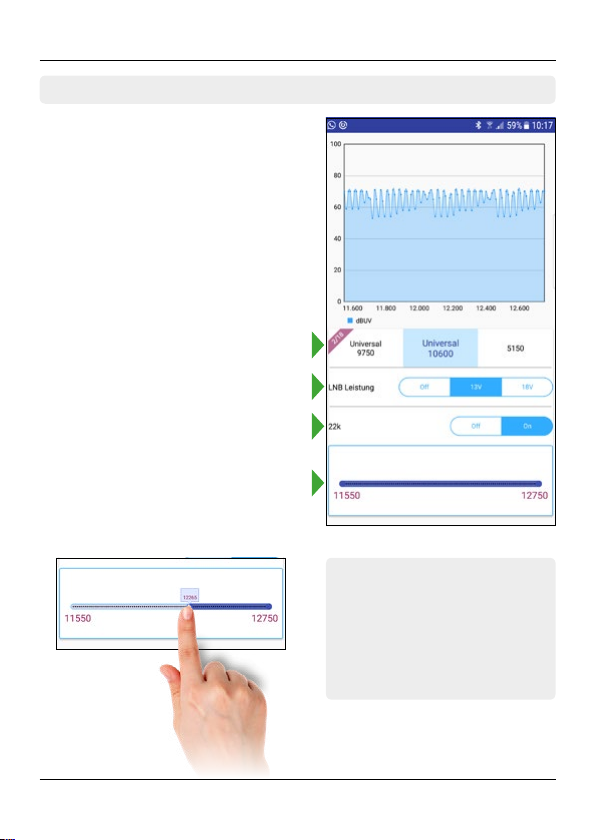

Spektrum: Öffnet das Live-Spektrum zur Fehleranalyse.

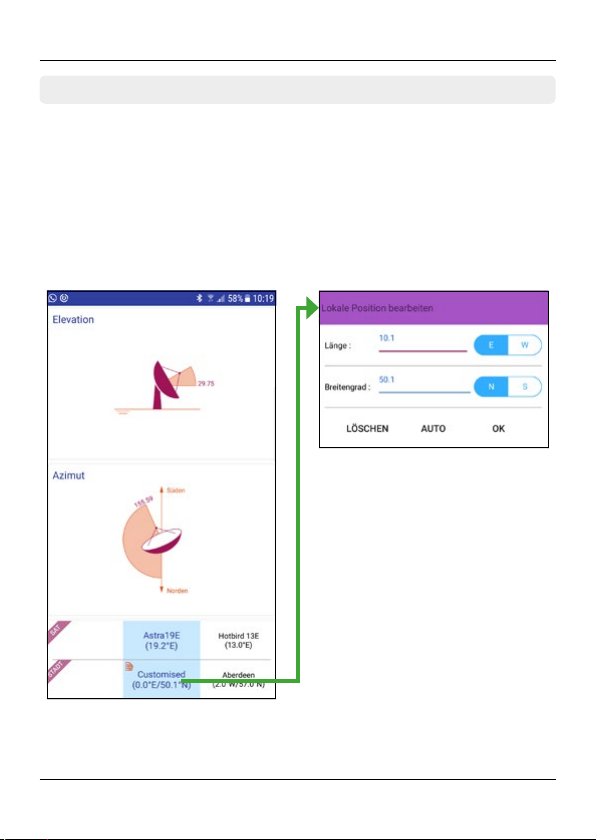

Winkel: Berechnung und Anzeige von Azimut und Elevation der Antenne, entspre-
chend Ihrer lokalen Position.
Konstellation: Öffnet das Live-Konstellationsdiagramm.

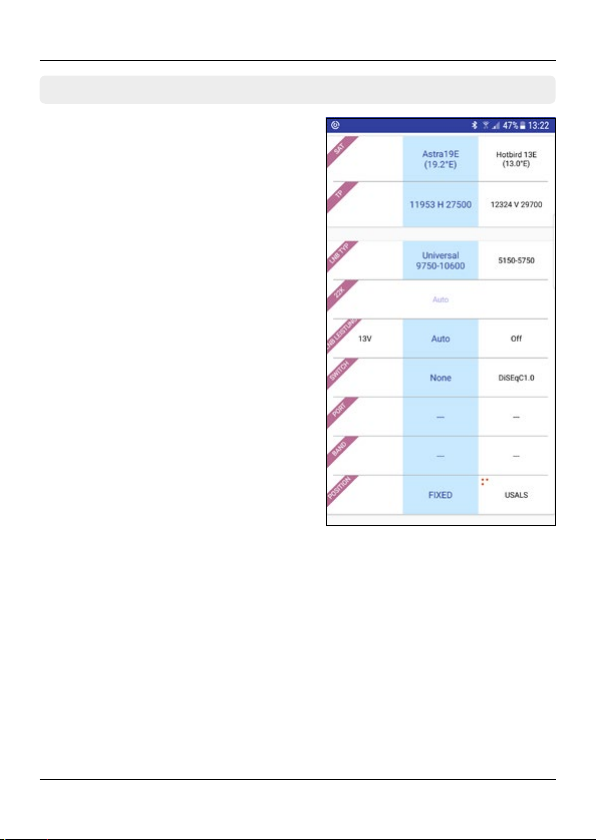

LNB Einstellung: Untermenü zum Bearbeiten der LNB-Parameter für Satellit und Antenne.
Ausrichten: Ansicht von Azimut/Elevation der Antenne durch drehen des Mobilgeräts.
Kompass: Öffnet die Kompass-Funktion zur groben Ausrichtung.
Scope: Zeigt gleichzeitig Signalinformationen von 4 Transpondern auf einem Bildschirm.
Setting: Untermenü für weitere System-Einstellungen.
4.2 Hauptmenü

4. Anleitung zur Messung mit Mobilgerät
10 DEUTSCH
Schalten Sie das Messgerät ein und starten Sie die App. Ist Bluetooth am Mobilgerät
aktiviert, verbinden sich beide Geräte automatisch. Bei einigen Mobilgeräten müssen
Sie die zuvor die Bluetooth-Verbindung mit dem Messgerät bestätigen.
Die weitere Vorgehensweise entnehmen Sie bitte der Anleitung auf Seite 7.
Während dem Ausrichten der Antenne wird
die Anzeige „Suche“ eingeblendet. Die Sig-
nalstärke gibt vor, wie nah Sie sich an einem
Satelliten befinden.
Sobald Sie sich auf dem gewählten Satelliten
befinden, wird „Gefunden“ angezeigt und
die Anzeige der Signalqualität schlägt aus.
Tippen Sie auf das Feld der Signalqualität und
-stärke um diese vergrößert darzustellen.
Des Weiteren werden Ihnen die Werte CNR,
dBµV, BER und MER sowie die Modulations-
art DVB-S oder DVB-S2 angezeigt.
