Metra Electronics 99-3309B-LC User manual

METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 7/27/2016 INST99-3309B-LC
Installation instructions for part 99-3309B-LC
CAUTION! All accessories, switches, climate controls panels, and
especially air bag indicator lights must be connected before cycling
the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Painted matte black to match the factory dash
• A) Radio trim panel • B) Radio brackets • C) Pocket • D) (4) #8 x 3/8” Phillips screws
• E) (10) White plastic panel clips • F) Axxess Interface included (not shown)
KIT FEATURES
KIT COMPONENTS
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • Axxess Interface included
Antenna Adapter: • 40-EU55
• Panel removal tool • Phillips screwdriver
TOOLS REQUIRED
Chevrolet Spark 2013-2015
99-3309B-LC Dash Disassembly ..................................................2
Kit Preparation....................................................... 2
Kit Assembly
–ISO DIN radio provision with pocket...................... 3
– ISO DDIN radio provision ...................................... 3
Axxess Interface Installation ................................ 4
–Connections to be made....................................... 4
–Installing the Axxess interface .............................. 5
–Initializing the Axxess interface ............................ 5
–Vehicle customization with the optional AX-LCD ... 5
Table of Contents
AB C D E

99-3309B-LC
2
Dash Disassembly
1. Unclip and remove the radio trim
panel. (Figure A)
2.
Remove (4) Phillips screws securing
the factory radio and then remove.
(Figure B)
Continue to Kit Preparation
From the factory radio trim panel
(Figure A):
1. Unclip and remove the A/C vents.
2. Unclip and remove the hazard
button.
3. Remove (5) Phillips screws
securing the upper display shroud.
From the 99-3309B-LC radio trim
panel (Figure B):
1. Snap in the factory A/C vents.
2. Attach the (10) panel clips
supplied.
Continue to Kit Assembly
Kit Preparation
(Figure A)
Step 3
Step 3
Step 1
Step 2
(Figure A)
(Figure B) (Figure B)

99-3309B-LC
3
Kit Assembly
ISO DIN radio provision with pocket
1. Secure the pocket to the radio
brackets with the (4) #8 x 3/8”
Phillips screws supplied. (Figure A)
2. Remove the metal DIN sleeve and
trim ring from the aftermarket radio .
3. Slide the radio between the radio
brackets and secure with screws
supplied with the radio. (Figure A)
4. Continue to Axxess Interface
Installation, and once completed,
reassemble the dash in reverse
order of disassembly using the 99-
3309B-LC radio trim panel instead
of the factory panel.
ISO DDIN radio provision
1.
Slide the radio between the radio
brackets
and secure with the
screws supplied with the radio.
(Figure A)
2. Continue to Axxess Interface
Installation, and once completed,
reassemble the dash in reverse
order of disassembly using the 99-
3309B-LC
radio trim panel instead
of the factory panel.
(Figure A) (Figure A)

99-3309B-LC
4
Connections to be made
From the 3309B-LC harness to the aftermarket radio:
• Connect the Black wire to the ground wire.
• Connect the Yellow wire to the battery wire.
• Connect the Red wire to the accessory wire.
• Tape off and disregard the Pink wire, it will not be used in this application.
• Connect the Blue/White wire to the power antenna wire.
• If the aftermarket radio has an illumination wire, connect the Orange/White wire to it.
• Connect the White wire to the left front positive speaker output.
• Connect the White/Black wire to the left front negative speaker output.
• Connect the Gray wire to the right front positive speaker output.
• Connect the Gray/Black wire to the right front negative speaker output.
• Connect the Green wire to the left rear positive speaker output.
• Connect the Green/Black wire to the left rear negative speaker output.
• Connect the Purple wire to the right rear positive speaker output.
• Connect the Purple/Black wire to the right rear negative speaker output.
The following (3) wires are only for multimedia/navigation radios that require these wires.
• Connect the Blue/Pink wire to the VSS/speed sense wire.
• Connect the Green/Purple wire to the reverse wire.
• Connect the Light Green wire to the parking brake wire.
Axxess interface
Installation
• Wire cutter • Crimping tool • Tape • Solder gun
• Connectors (butt-connectors, bell caps, etc.)
TOOLS REQUIRED
• 3309B-LC interface • 3309B-LC harness
INTERFACE COMPONENTS
FEATURES
• Provides accessory power (12-volt 10-amp)
• Retains R.A.P. (retained accessory power)
• Provides NAV outputs (parking brake, reverse, and speed sense)
• Used in non-amplified models
• Used in models without OnStar
• Retains all warning chimes
• High level speaker input
• Retains balance and fade
• Micro “B” USB updatable

99-3309B-LC
5
Installing the Axxess interface
With the key in the off position:
• Connect the 3309B-LC harness into the interface, and then to the wiring harness
in the vehicle.
Initializing the Axxess interface
Attention: If the Axxess interface loses power for any reason,
the following steps will need to be performed again.
• Turn the key (or push-to-start button) to the ignition position and wait until the
radio comes on.
Note: If the radio does not come on within 60 seconds, turn the key to the off
position, disconnect the interface, check all connections, reconnect the interface,
and then try again.
• Turn the key to the off position, and then to the accessory position.
• Test all functions of the installation for proper operation, before reassembling the dash.
The AX-LCD allows the retention of the vehicles personalization menu that is lost
after removing the OE radio.
From the DIN harness with leads on the AX-LCD harness:
• Connect the Black wire to ground.
• Connect the Red wire to accessory power.
•
Connect the Pink wire to the Pink wire of the 3309B-LC harness.
Note: This wire will have to be soldered onto the 3309B-LC.
• Tape off and disregard the Blue/Pink wire, it will not be used in this application.
• Press and hold the “Return/ESC” button on the LCD screen for 5 seconds until
“Select Interface” comes up.
• Select “Connection Type”, and then press “Enter”
• Scroll up or down to “Gateway”, and then press “Enter”
•
Once done, press the “Return/ESC” button two times to get back to the main menu .
Vehicle customization with the
optional AX-LCD (sold separately)

99-3309B-LC
6

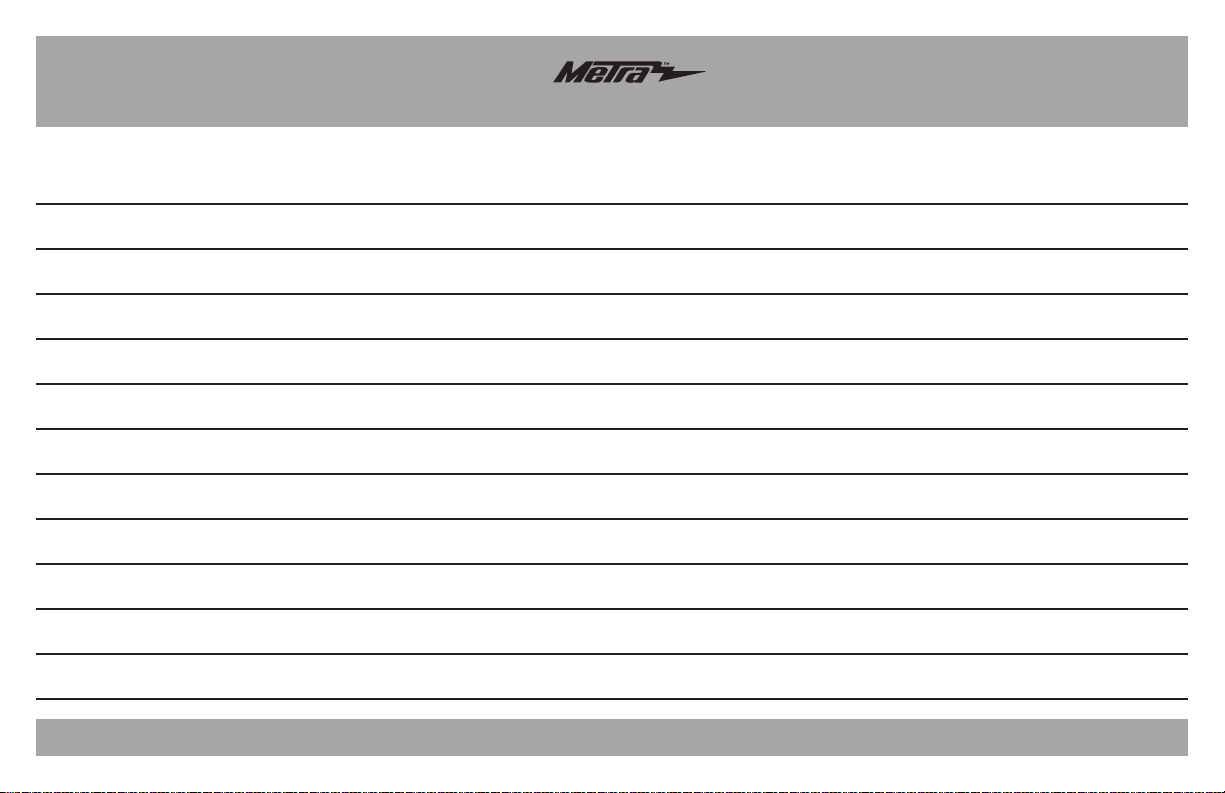

Notes

99-3309B-LC
7
Notes

METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 7/27/2016 INST99-3309B-LC
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Installation instructions for part 99-3309B-LC
IMPORTANT
If you are having difficulties with the
installation of this product, please call our
Tech Support line at 1-800-253-TECH.
Before doing so, look over the instructions a
second time, and make sure the installation
was performed exactly as the instructions
are stated. Please have the vehicle apart
and ready to perform troubleshooting steps
before calling.

METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 7/27/2016 INST99-3309B-LC
Instrucciones de instalación para la pieza 99-3309B-LC
¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de con-
troles de clima y especialmente las luces del indicador de las bolsas
de aire deben estar conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o de encendido ni
con el vehículo funcionando.
• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Pintura negro mate para igualar el tablero de fábrica
• A) Panel de moldura de radio • B) Soportes del radio • C) Cavidad • D) (4) Tornillos Phillips #8 de 3/8”
• E) (10) Blanco Clips de panel de plástico • F) Interfase Axxess incluida (no se muestra)
CARACTERÍSTICAS DEL KIT
COMPONENTES DEL KIT
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cableado: • Interfase de Axxess incluida
Adaptador de antena: • 40-EU55
Chevrolet Spark 2013-2015
99-3309B-LC Desmontaje del tablero ......................................... 2
Preparación del kit ................................................ 2
Ensamble del kit
–Provisión de radio ISO DIN con cavidad ................ 3
–Provisión de radio ISO DDIN ................................. 3
Instalación de la interfase Axxess........................ 4
–Conexiones que se deben hacer........................... 4
–Instalación de la interfase de Axxess .................... 5
–Inicialización de la interfase de Axxess................. 5
–Personalización de los vehículos con
el AX-LCD opcional ............................................ 5
Table of Contents
AB C D E
• Herramienta para quitar paneles
• Destornillador Phillips
HERRAMIENTAS REQUERIDAS

99-3309B-LC
2
Desmontaje del tablero
1. Desenganche y quite el panel de la
moldura del radio
. (Figura A)
2.
Quite los (4) tornillos Phillips que
sujetan el radio de fábrica y luego
retire. (Figura B)
Continúe con la Preparación del Kit
(Figura A)
(Figura B)
Preparación del kit
(Figura B)
(Figura A)
Paso 3
Paso 3
Paso 1
Paso 2
Desde el panel de moldura de radio
de fábrica (Figura A):
1.
Desenganche y quite las rejillas de
aire acondicionado.
2. Desenganche y quite el botón de
peligro.
3. Quite los (5) tornillos Phillips que
sujetan la cubierta superior de la
pantalla.
Desde el 99-3309B-LC panel de moldura
de radio de fábrica (Figura B):
1. Encaje en los ventilación de aire
acondicionado de fábrica .
2. Coloque los clips (10) del panel
suministrados.
Continúe con el Ensamble del Kit

99-3309B-LC
3
Ensamble del kit
Provisión de radio ISO DIN con cavidad
1. Atornille la cavidad al soporte del
radio con los (4) tornillos Phillips #8
x 3/8” suministrados. (Figura A)
2.
Quite la manga de metal DIN y
el anillo de moldura del radio de
mercado secundario
.
3. Deslice el radio entre los soportes
del radio y sujételo con los tornillos
suministrados con el radio. (Figura A)
4. Continúe la instalación Axxess
interfaz, y una vez completado,
volver a montar el tablero en el
orden inverso al del desmontaje
mediante el 99-3309B-LC panel de
ajuste de radio en lugar del panel
de la fábrica.
Provisión de radio ISO DDIN
1. Deslice el radio entre los soportes
del radio y sujételo con los tornillos
suministrados con el radio. (Figura A)
2. Continúe la instalación Axxess
interfaz, y una vez completado,
volver a montar el tablero en el
orden inverso al del desmontaje
mediante el 99-3309B-LC panel de
ajuste de radio en lugar del panel
de la fábrica.
(Figura A) (Figura A)

99-3309B-LC
4
Conexiones que se deben hacer
Desde el arnés 3309B-LC al radio de mercado secundario:
• Conecte el cable negro al cable de tierra.
• Conecte el cable amarillo al cable de la batería.
• Conecte el cable rojo con el cable de accesorios.
•
Cinta de apagado y no tener en cuenta el alambre de rosa, no se usa en esta solicitud .
• Conecte el cable azul/blanco al cable de la antena eléctrica.
• Si el radio de mercado secundario tiene un cable de iluminación ,conecte el
cable anaranjado/blanco a ella
.
• Conecte el cable blanco con la salida positiva de la bocina izquierda delantera.
•
Conecte el cable blanco/negro con la salida negativa de la bocina izquierda delantera .
• Conecte el cable gris con la salida positiva de la bocina derecha delantera.
•
Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera .
• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.
•
Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera .
• Conecte el cable púrpura con la salida positiva de la bocina derecha trasera.
•
Conecte el cable púrpura/negro con la salida negativa de la bocina derecha trasera .
Los siguientes (3) cables son para radios de mercado secundario con multimedios/
navegación que tienen estos cables.
• Conecte el cable azul/rosa al cable VSS/detección de velocidad.
• Conecte el cable verde/púrpura al cable de reversa.
• Conecte el cable verde claro al cable de freno de mano.
Instalación de la
interfase Axxess
• Cortacables • Ponchadora • Cinta • Pistola soldadora
• Conectores (ejemplo: conectores de extremo, de campana, etc.)
HERRAMIENTAS REQUERIDAS
• Interfase 3309B-LC • Arnés 3309B-LC
COMPONENTES DE LA INTERFASE
CARACTERÍSTICAS
• Provee corriente de accesorios (12 voltios 10 amperes)
• Retiene R.A.P. (corriente de accesorio retenida)
• Proporciona salidas de NAV (freno de mano, reversa, y sensor de velocidad)
• Utilícese en modelos no amplificados
• Utilícese en modelos sin OnStar
• Retiene todas campanillas de advertencia
• Entrada de bocina de alto nivel
• Retiene el balance y la intensidad
• Actualizable por micro “B” USB

99-3309B-LC
5
Instalación de la interfase de Axxess
Con la llave en la posición de apagado:
• Conecte el arnés 3309B-LC a la interfase, y después al vehículo.
Inicialización de la interfase de Axxess
Atención: Si la interfase de AXXESS pierde energía por cualquier razón, tendrán
que volverse a ejecutar los siguientes pasos.
• Gire la llave (o pulsar para botón de inicio) a la posición de encendido and y
esperar hasta que la radio se enciende.
Nota: Si la radio no se enciende dentro de 60 segundos, gire la llave a la posición
de apagado, desconecte la interfase, compruebe todas las conexiones, vuelva a
conectar la interfase, y vuelva a intentarlo.
• Gire la llave a la posición de apagado, y luego a la posición de accesorios.
• Pruebe todas las funciones de la instalación para su correcto funcionamiento,
antes de volver a montar el tablero.
El AX-LCD permite la retención del menú de personalización de los vehículos que
se pierde después de quitar la radio OE.
Desde el arnés DIN con cables en el arnés AX-LCD:
• Conecte el cable negro al cable de tierra.
• Conecte el cable rojo con el cable de accesorios.
•
Conectar el cable rosa al cable rosa del arnés 3309B-LC.
Nota: Este cable tendrá que ser soldada a la 3309B-LC.
• Encinte e ignore el cable azul/rosa, no se utilizará en esta aplicación.
• Pulse y mantenga pulsado el botón “Return / ESC” en la pantalla LCD durante 5
segundos hasta que aparezca “Select interface” aparece.
• Seleccione “Connection Type” y, a continuación, pulse “Enter”.
• Desplazarse hacia arriba o hacia abajo para “Gateway”, y luego presionar “Enter ”.
• Una vez hecho esto, pulse el botón “Return / ESC” dos veces para volver al menú
principal.
Personalización de los vehículos con
el AX-LCD opcional (se vende por separado)

99-3309B-LC
6
Notas

99-3309B-LC
7
Notas

METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 7/27/2016 INST99-3309B-LC
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Instrucciones de instalación para la pieza 99-3309B-LC
IMPORTANTE
Si tiene dificultades con la instalación
de este producto, llame a nuestra línea
de soporte técnico al 1-800-253-TECH.
Antes de hacerlo, revise las instrucciones
por segunda vez y asegúrese de que la
instalación se haya realizado exactamente
como se indica en las instrucciones. Por
favor tenga el vehículo desarmado y listo
para ejecutar los pasos de resolución de
problemas antes de llamar.
