Miboxer C4-12 User manual

Where there is MiBoxer there is power

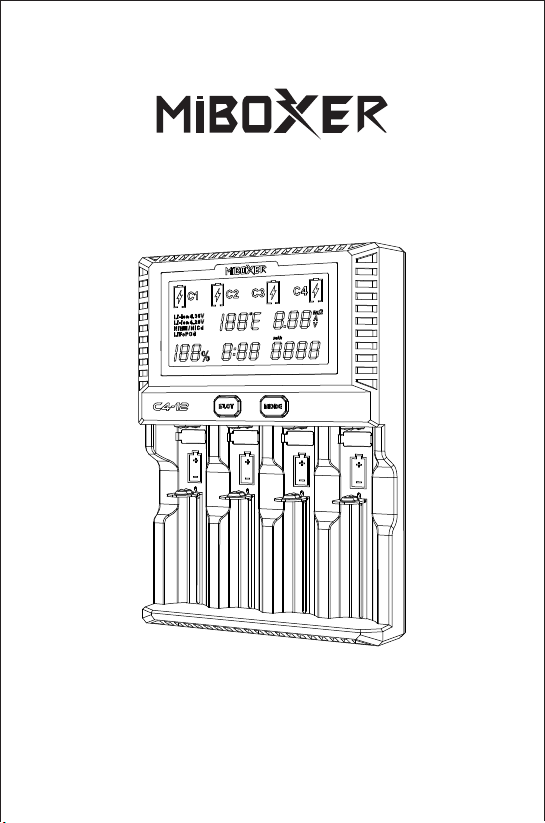

C4-12 Fully Automatic Fast Charger
Operation manual
V2.4

Parameters
Li-ion(4.20V / 4.35V) / IMR / INR / ICR / LiFePO4(3.60V):
10340, 10350, 10440, 10500, 12340, 12500, 12650, 13450,
13500, 13650,
14350, 14430, 14500, 14650, 16500, 16340
(RCR123), 16650, 17350, 17500,
17650, 17670, 18350, 18490, 18500,18650, 18700, 20700, 21700, 22500,
22650, 25500, 26500, 26650
Ni-MH/Ni-Cd(1.48V): A, AA, AAA, AAAA, C, SC
Batteries compatible:
Input voltage: DC12V 5A (5.5*2.1mm)
Output Voltage: 4.2V±1% / 4.35V±1% / 3.60V±1% /1.48V±1%
Output Current: Li-ion / LiFePO4 ( Max. 3A*4 ), Ni-MH / Ni-Cd ( Max. 1A*4 )
Dimension: 166mm*118mm*42mm (L*W*H)
Weight: 285g (battery and mains cord excluded)
English Operation manual
Features
Compatible with four kinds of batteries, including Li-ion(4.2V, 4.35V), LiFePO4
(3.6V), Ni-MH/Ni-Cd(1.48V).
Function to serve different types of cylindrical rechargeable lithium batteries.
Quick charging and up to 3.0A/channel.
Function to manually set up charging current.
Function to set up synchronously charging current and battery type under
four-channel charging mode.
Function of automatic charging cease after full capacity.
Functions of protection against reverse connection of battery, short circuit
protection, intelligent temperature control protection.
Function to automatically measure internal resistance of battery
Function to measure energy percentage during charging operation
Function to measure battery capacity during charging operation
Function to support synchronous and independent charging without mutual
interference.
Function to support charging aiming at a small capacity of battery.
Function to support repair of lithium battery.
Function to support on-board charging of DC12V 2A (cigar lighter adapter
socket DC 5.5*2.1mm).
Made with PC flame retardant material.
01

Switching between Fahrenheit temperature and Celsius temperature: Pressing
the key for a relatively long time to switch between Fahrenheit temperature and
Celsius temperature when four channels at the charger are all no-loaded.
About LCD

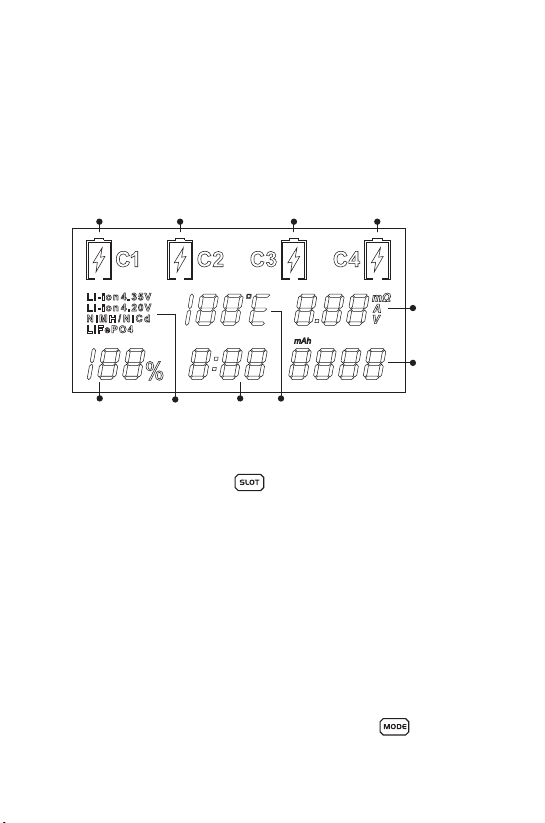

Super-large LCD display screen, real-time displaying of charging voltage,
charging current, internal resistance of battery, charging time, battery type,
battery capacity, energy percentage, battery temperature and other data could
help the user intuitively know the charging status of the battery. If there is no any
operation occurred, the LCD backlight would darken within one minute.
Note: The parameters of charging voltage, internal resistance of battery and charging
current would be displayed in turn with an interval of 1.2s.
C1-C4: Channel Ⅰ, Ⅱ, Ⅲand Ⅳ(e.g.: When the feature C1 is displayed, it means
the information displayed currently is about the battery in Channel Ⅰ) Press the key
in a short time to switch over the content to be displayed.
Internal resistance: Place a battery into any channel and then, the charger could
automatically measure the internal resistance of the battery. The data measured would
be updated in time when the internal resistance changes during charging operation.
Current: It means the charging current of the battery placed in the current channel.
Voltage: It means the charging voltage of the battery placed in the current channel.
Battery Capacity: It means the energy charged into the battery placed in the
current channel during this charging operation.
Charging Time: It means the cumulative time used for this charging operation
aiming at the battery placed in the current channel.
Battery Temperature:
It means the temperature of the battery placed in the current channel.
Energy
percentage
Charging
time Battery temperature
Battery capacity
Internal resistance
Current
Voltage
Battery
type

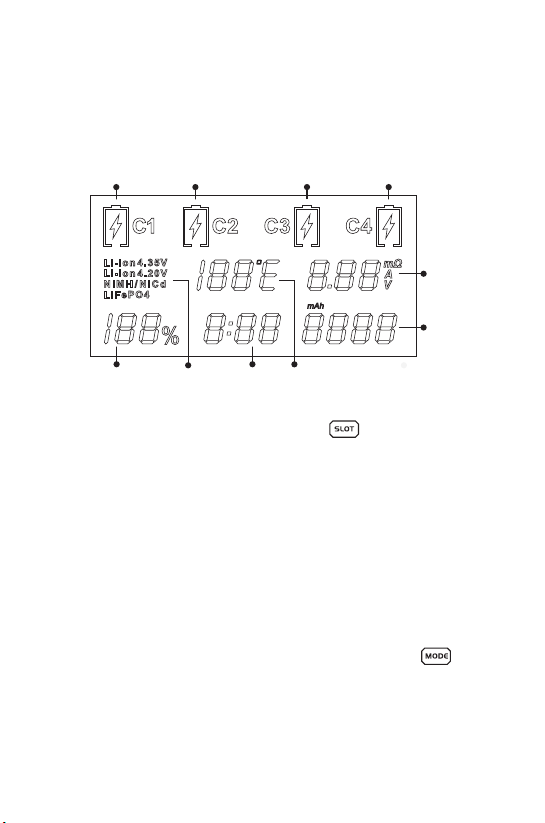

Channel ⅠChannel ⅡChannel Ⅲ Channel Ⅳ
02

Battery Type: It means the type of the battery placed in the current channel.
Energy percentage: It means the current energy percentage for the battery
placed in the current channel.
Battery test and error report
Battery activation and test
Reverse connection of battery The symbol about the battery placed in
the current channel flashes and the code
is also displayed simultaneously.
Short circuit of battery
After the battery is placed rightly and proved normal, normal charging
operation commences.
Prompt about error report
1. Connection with power supply.
2. Place a battery into any channel and then, the charger could automatically
distinguish the battery type and commences testing relevant battery
parameters which would be displayed in a LCD.
3.
If the charger is not set up specially, the charger could automatically
distribute the charging current based on the internal resistance of the battery.
4. Press the key in a short time to switch over the information displayed
respectively about one of the channels C1-C4. Meanwhile, the LCD
backlight would be illumed.
Direction for operation
The charger is unable to automatically distinguish LiFePO4 / 4.35V Li-ion
battery. The user shall select the battery type by manual operation. If
there is no manual setting made to a LiFePO4 battery, a standard
charging would be launched which is exclusively applicable to Li-ion 4.2V battery,
which would means a risk of explosion.
The charger is only compatible with lithium-ion battery, IMR, INR, ICR, lithium iron
phosphate battery(LiFePO4 battery) and Ni-MH/Ni-Cd batteries. Its charging aiming
at the battery beyond those mentioned above may cause explosion, battery
breakage or leakage, personal injury or property loss.
After full capacity is achieved, the word would be displayed in the
LCD and it means that the charger had automatically stopped charging
because overcharging would shorten the normal service life of the battery.
Note: When a Ni-MH battery which is charged fully and also indicated by the
word Full accordingly is taken down from the charger and then placed into the
same charger again soon after, if an energy percentage of 70% and even
lower is shown, it is normal because of the characteristic of the Ni-MH battery.
Automatic charging stop after full charge
03

In the course of charging, once the battery temperature exceeds 50℃
(122°F), the charger would reduce its charging current to prevent extra high
battery temperature which may damage the battery. When the battery
temperature exceeds 65℃(149°F), the charger would stop its charging to
the channel and prompt the feature .
0.1A / 0.2A / 0.3A / 0.5A / 0.8A /
1.0A / 1.5A / 2.0A / 2.5A / 3.0A /
Default current
0.1A / 0.2A / 0.3A / 0.4A / 0.5A /
0.6A / 0.7A / 0.8A / 0.9A / 1.0A /
Default current
Place the battery into any channel and then click the key twice to
flash Battery type. And then press the key for a short time to circularly
display the battery type and select to confirm the battery type wanted. An
automatic exit would be made 5s after the above selection. Alternatively,
press the key for a relatively long time to exit.
Setting of battery type
Function of intelligent temperature control protection
1. Place a battery into any channel.
2. Press the key
for relatively long time until the feature is flashed
in the LCD. And then press the key
for a short time to select the
charging current. An automatic exit would be achieved 5s after the above
selection. Alternatively, press the key
for a relatively long time to exit.
Setting of charging current
Li-ion / LiFePO4 Ni-MH / Ni-Cd
Levels of
charging current
Press the key for relatively long time until all the channel symbols flash,
which means an access to a All Selected mode. And the ALL Selected
mode would be exited if there is no operation launched in 5s after the above
access.
1.Under the All Selected mode, a charging current may be set up synchro-
nously for four channels by pressing the key for relatively long time.
2. Under the All Selected mode, battery type may be selected synchronously
for four channels by clicking the key twice.
Note: Under the All Selected mode, a setting is only effective to such a
channel as contains a battery. It is impossible to select battery type for a
Ni-MH/Ni-Cd battery.
Synchronous four-channel setting
04

If a lithium battery is at 0V due to over discharge, the charger could repair
the battery which is over-discharged by launching a trickle charge which
could make the battery voltage slowly up. After repair completion, a normal
charging mode would be available.
If the battery voltage doesn’t rise after long time of charging, the charger
would judge the battery damaged. An prompt feature would be
displayed at the relevant channel. Meanwhile, the charging operation would
be ceased.
The charger has a function to activate a lithium battery, equipped with a
battery protection circuit, which is of over discharge. After a battery is
placed, the charger could test the battery and is automatically activated. If
the charger is unable to activate the battery, the battery would be judged
damaged. An prompt feature would be displayed at the relevant
channel. Meanwhile, the charging operation would be ceased.
Attention
Function of battery activation
Addition of high-sensitivity-∆Vfull capacity confirmation function respectively
aiming at Ni-MH and Ni-Cd batteries could more preciously test the battery status
and more accurately judge the time to cease the charging so that a Ni-MH battery
and a Ni-Cd battery could receive max. charging energy and meanwhile
overcharging could be avoided.
High-sensitivity -∆V full capacity confirmation function to
achieve real full capacity for Ni-MH/Ni-Cd batteries
Function of repair of lithium battery
1. The charger is only limited to charging lithium ion battery, IMR battery, INR
battery, ICR battery, lithium iron phosphate battery and Ni-MH/Ni-Cd
battery. Its charging to other batteries than that mentioned above may
cause explosion, battery breakage or leakage, personal injury or property
loss.
2. Ambient temperature of service: -10~40℃, storage temperature:
-20~60℃. Do no use or store the charger near fire cause, under sunshine
exposure, near hot equipment or other high-temperature site.
3. If one of the following circumstances appears at the battery, e.g. leakage,
expansion, surface damage, discolour or deformation, neither charging
nor discharging is prohibited.
05

4. It is taboo to charge single-used battery with the charger, e.g. Zinc-Car-
bon battery, single-used lithium metal battery, CR123A battery and CR2
battery and other batteries which don’t support the charging material. An
invalid operation may cause fire or explosion.
5. It is a must to select a right programme and setting. A wrong charging
programme or setting may make the charger damaged or even exploded.
6. A manned watching is essential when the charger is working. Please
immediately stop the charging and carefully read the operation manual
once any failure is detected.
7. Do not disassemble, assemble or modify the charger. Otherwise, any of
the above operations may make the charger damaged and even
exploded.
Please contact a local agency or e-mail to [e-mail] for guarantee
service for product.
Maintenance
products all enjoy after-sale maintenance service. For any quality
problem, the buyer has right to ask for free replacement within 15 days after
purchase. The product enjoys a one-year free maintenance service.
1. Artificially damage, detach and modify the product.
2. The product is damaged due to wrong operation (e.g. reverse connection
of battery, to load a non-rechargeable battery or an illegal operation)
3. The product is damaged due to leakage.
Free maintenance is not applicable to one of the following circumstances:
06

Eingangsspannung: DC12V 5A ( 5.5*2.1mm )
Ausgangsspannung: 4.20V±% / 4.35V±1% / 3.60V±1% /1.48V±1%
Ausgangsstrom: Li-ion / LiFePO4 (3A*4 Max) Ni-MH / Ni-Cd (1A*4 Max)
Abmessungen: 166mm*118mm*41mm (Länge * Breite * Höhe)
Gewicht: 285 g (Batterie und Netzkabel ausgeschlossen)
Funktionen
Deutsch Bedienungsanleitung
Li-ion(4.20V / 4.35V) / IMR / INR / ICR / LiFePO4(3.60V):
10340, 10350, 10440, 10500, 12340, 12500, 12650, 13450,
13500, 13650,
14350, 14430, 14500, 14650, 16500, 16340
(RCR123), 16650, 17350, 17500,
17650, 17670, 18350, 18490, 18500,18650, 18700, 20700, 21700, 22500,
22650, 25500, 26500, 26650
Ni-MH/Ni-Cd(1.48V): A, AA, AAA, AAAA, C, SC
kompatible Batterien:
Parameter
Kompatibel mit vier Arten von Batterien, einschließlich Lithium-Ion (4,2 V,
4,35 V), LiFePO4 (3,6 V), Ni-MH / Ni-Cd (1,48 V).
Gilt für verschiedene Arten von zylindrischen wiederaufladbaren
Lithiumbatterien.
Schnellladung mit Ladestrom bis zu 3,0 A.
Funktion der manuellen Einstellung des Ladestroms.
Funktion der synchronen Einstellung von Ladestrom und Batterietyp der vier
Kanälen.
Automatisches Beenden der Ladung nach voller Kapazität.
Verpolungsschutz, Kurzschlussschutz und intelligenter Temperaturkontroll-
schutz der Batterie.
Automatische Messung des Innenwiderstands der Batterie.
Messung des Prozentsatzes der Batterieladung während des Ladevorgangs
Messung der Batteriekapazität während des Ladevorgangs.
Unterstützung des synchronen und unabhängigen Ladens der vier Kanälen
ohne gegenseitige Beeinflussung.
Unterstützung des Ladens der Batterie mit geringer Kapazität .
Unterstützung der Reparatur von Lithiumbatterien.
Unterstützung des Bordladens von DC12V 2A (Zigarettenanzünder-Adapters-
teckdose DC 5,5 * 2,1 mm).
Aus flammhemmendem PC-Material hergestellt.
07

über die LCD- Anzeige
Super große LCD- Anzeige und Echtzeitanzeige von Ladespannung, Ladestrom,
Innenwiderstand der Batterie, Ladezeit, Batterietyp, Batteriekapazität,
Prozentsatz der Batterieladung, Batterietemperatur und anderen Daten können
dem Benutzer dabei helfen, den Ladezustand der Batterie intuitiv zu erkennen.
Wenn keine Bedienung erfolgt ist, verdunkelt sich die LCD-Hintergrundbeleuch-
tung innerhalb einer Minute.
Batteriekapazität: Es bedeutet die geladene Kapazität der Batterie im
aktuellen Kanal während dieses Ladevogangs.
Batterietemperatur:
Dies zeigt die Temperatur der Batterie im aktuellen Kanal.
Umschalten zwischen Fahrenheit und Celsius- Temperatur: Wenn die vier
Kanäle des Ladegeräts leer sind, halten Sie die Taste „ “ gedrückt.
Ladezeit: Es zeigt die Gesamtdauer dieses Ladevorgangs der Batterie im
aktuellen Kanal.
Hinweis: Die Parameter von Ladespannung, Innenwiderstand der Batterie und
Ladestrom werden abwechselnd mit einem Intervall von 1,2s angezeigt.
Batterieladung in %
Ladezeit Batterietemperatur
Batteriekapazität
Innenwiderstand
Strom
Spannung
Batterietyp
Kanal I Kanal II Kanal III Kanal IV
C1-C4: Kanal Ⅰ, Ⅱ, Ⅲund Ⅳ(z.B.: Wenn das Merkmal „C1“ angezeigt wird,
beziehen sich die aktuell angezeigten Informationen auf die Batterie im Kanal
Ⅰ). Drücken Sie kurz die Taste „ “, um die Information umzuschalten.
Innenwiderstand: Legen Sie eine Batterie in einen beliebigen Kanal ein und
das Ladegerät kann dann automatisch den Innenwiderstand der Batterie
messen. Die gemessenen Daten werden zeitlich aktualisiert, wenn sich der
Innenwiderstand während des Ladevorgangs ändert.
Strom: Dies bedeutet den Ladestrom der Batterie im aktuellen Kanal.
Spannung: Dies bedeutet die Ladespannung der Batterie im aktuellen Kanal.
08

Batterietyp: Dies zeigt den Batterietyp im aktuellen Kanal.
Batterieladung in %: Es bedeutet den aktuellen Prozentsatz der
Elektrizitätsmenge der Batterie im aktuellen Kanal.
Batterietest und Fehlerbericht
Aktivierung und Test der Batterie
Verpolung der Batterie
Das Symbol für die Batterie im aktuellen
Kanal blinkt und das Merkmal “ ”
wird gleichzeitig angezeigt.
Kurzschluss der Batterie
Nachdem die Batterie richtig eingesetzt wird und sich als normal
erwiesen hat, beginnt der normale Ladevorgang.
Fehlermeldung
Betreibsanweisung
1. Schließen Sie das Gerät mit dem Netzteil.
2. Legen Sie eine Batterie in einen beliebigen Kanal ein und das Ladegerät
erkennt dann automatisch den Batterietyp und beginnt den Test der
Batterieparameter, die dann auf der LCD-Anzeige angezeigt werden.
3. Wenn das Ladegerät nicht speziell eingestellt wird, kann das Ladegerät
den Ladestrom basierend auf dem Innenwiderstand der Batterie
automatisch verteilen.
4. Drücken Sie kurz die Taste „ ” zum Umschalten der angezeigten
Informationen von den Kanälen C1-C4. Gleichzeitig wird die LCD-Hinter-
grundlicht leuchten.
Das Ladegerät kann die LiFePO4 / 4.35V Li-ion-Batterie nicht
automatisch erkennen. Der Benutzer muss den Batterietyp durch
manuelle Bedienung auswählen. Ohne manuelle Einstellung für eine
LiFePO4- Batterie wird sie nach dem Li-ion-4,2-V-Batterie-Standard aufgeladen, was
eine Explosionsgefahr verurasachen kann.
Das Ladegerät gilt nur für Lithium-Ionen-Akkus, IMR-, INR-, ICR-, Lithium-Eisenphos-
phat-Akkus und Ni-MH/ Ni-Cd-Akkus. Das Aufladen von anderen Akkus kann
Explosion, Schäden oder Auslaufen des Akkus, Verletzungen oder Sachschäden
verursachen.
Wenn die volle Kapazität erreicht ist, wird das Wort „ “ im Display
angezeigt. Das Ladegerät wird automatisch den Ladevorgang beenden, um ein
Überladen zu vermeiden, das normale Lebensdauer der Batterie verkürzen kann.
Hinweis: Wenn ein Ni-MH-Akku nach der vollständigen Aufladung aus dem
Ladegerät genommen und bald wieder in dasselbe Ladegerät eingesetzt
wird, kann der Batterieprozentsatz von 70% oder darunter angezeigt werden.
Es liegt an den Eigenschaften des Ni-MH-Akkus und ist normal.
Automatischer Ladestopp nach voller Kapazität
09

Wenn die Batterietemperatur während des Ladevorgangs 50 ℃(122 ° F)
übersteigt , verringert das Ladegerät den Ladestrom zur Verhinderung einer
zu hohen Batterietemperatur, die die Batterie beschädigen kann. Wenn die
Batterietemperatur 65℃(149 ° F) übersteigt, stoppt das Ladegerät den
Ladevorgang dieses Kanals und weist „ “ auf.
Funktion des intelligenten Temperaturkontrollschutzes
Li-ion / LiFePO4 Ni-MH / Ni-Cd
Ladestromstufen
0.1A / 0.2A / 0.3A / 0.5A / 0.8A /
1.0A / 1.5A / 2.0A / 2.5A / 3.0A
Standardstrom
0.1A / 0.2A / 0.3A / 0.4A / 0.5A /
0.6A / 0.7A / 0.8A / 0.9A / 1.0A
Standardstrom
Legen Sie die Batterie in einen beliebigen Kanal ein und doppelklicken Sie auf
die Taste „ “, der Batterietyp wird blinken. Drücken Sie dann kurz die Taste
„ “, um den Batterietyp abwechselnd anzuzeigen, und bestätigen Sie den
gewünschten Batterietyp. Ein automatischer Beenden wird 5s nach der obigen
Auswahl erfolgen. Oder halten Sie die Taste „ “ gedrückt, um das Menü zu
verlassen.
Einstellung des Batterietyps
1.Legen Sie eine Batterie in einen beliebigen Kanal ein.
2.Halten Sie die Taste „ “ gedrückt, bis “ ”auf der LCD-
Anzeige blinkt. Drücken Sie dann kurz die Taste „ “, um den
Ladestrom auszuwählen. Ein automatischer Beenden wird 5s nach der
obigen Auswahl erfolgen. Oder drücken Sie alternativ die Taste ,
um das Menü zu verlassen.
Einstellung des Ladestroms
Halten Sie die Taste „ ” gedrückt, bis alle Kanalsymbole blinken, dann
befindet sich das Ladegerät im „Alle gewählt”- Modus. Ohne Bedienung
wird der „Alle gewählt”- Modus nach 5 Sekunden beendet.
1.Unter dem „Alle gewählt”- Modus können Sie durch langes Drücken der
Taste „ “ den Ladestrom für vier Kanäle synchron einstellen.
2. Unter dem „Alle gewählt”- Modus können Sie durch Doppeldrücken der
Taste „ “ den Batterietyp für vier Kanäle synchron einstellen.
Hinweis: Unter dem „Alle gewählt”- Modus wirkt sich die Einstellung nur auf
den Kanal mit Batterie aus. Es ist nicht möglich, den Batterietyp für einen
Ni-MH / Ni-Cd-Akku auszuwählen.
Synchrone Einstellung der vier Kanälen
10

Das Ladegerät verfügt über eine Funktion zum Aktivieren einer Lithiumbatterie,
die mit einer Batterieschutzschaltung ausgestattet ist. Nachdem eine Batterie
eingelegt wird, wird das Ladegerät die Batterie testen und automatisch aktivieren.
Wenn das Ladegerät die Batterie nicht aktivieren kann, wird sie als beschädigt
angesehen. Auf dem betreffenden Kanal wird das Merkmal „ “ angezeigt
und der Ladevorgang stoppt.
Funktion der Batterieaktivierung
Die Hinzufügung der -∆V -Bestätigungsfunktion voller Kapazität mit hoher
Empfindlichkeit für Ni-MH- und Ni-Cd-Akkus ermöglicht es, den Akkustatus
genauer zu ermitteln und den Zeitpunkt des Beendens des Ladevorgangs
genauer zu beurteilen, so dass ein Ni-MH/Ni-Cd-Akku maximale Kapazität
erhalten und inzwischen Überladung vermeiden kann.
Hochempfindliche -∆V -Bestätigung voller Kapazität
ermöglicht eine echte volle Kapazität für Ni-MH/Ni-Cd-Akkus
Wenn eine Lithiumbatterie aufgrund von Überentladung bei 0 V liegt, wird das
Ladegerät die Batterie reparieren, die überladen wird. Die Batteriespannung
wird langsam ansteigen. Nach Abschluss der Reparatur steht ein normaler
Lademodus zur Verfügung.
Wenn die Batteriespannung nach längerem Laden nicht steigt, wird das
Ladegerät die Batterie als beschädigt ansehen. Auf dem betreffenden Kanal
wird das Merkmal „ “ angezeigt und der Ladevorgang stoppt.
Reparaturfunktion der Lithiumbatterie
Achtung
1. Das Ladegerät gilt nur für Laden von Lithium-Ionen-Akkus, IMR-Akkus,
INR-Akkus, ICR-Akkus, Lithium-Eisenphosphat-Akkus und Ni-MH/Ni-Cd-Ak-
kus. Das Aufladen von anderen Akkus kann Explosion, Schäden oder
Auslaufen des Akkus, Verletzungen oder Sachschäden verursachen.
2.
Umgebungstemperatur bei der Verwendung: -10 ~ 40℃, Lagertemperatur: -20
~ 60℃. Nie verwenden oder lagern Sie das Ladegerät in der Nähe von Feuer,
Sonneneinstrahlung, heißen Geräten oder anderen Hochtemperaturorten.
3. Wenn einer der folgenden Umstände an der Batterie auftritt, z. Leckage,
Ausdehnung, Oberflächenbeschädigung, Verfärbung oder Verformung, ist
das Laden oder Entladen verboten.
4. Es ist verboten, Einwegbatterien mit dem Ladegerät zu laden, z.
Zink-Kohle-Batterie, Einweg- Lithium-Metall-Batterie, CR123A-Batterie und
CR2- Batterie und andere Batterien, deren Material das Laden nicht
unterstützt, sonst kann es zu Feuer oder Explosion führen.
11

5. Es ist erforderlich, ein geeignetes Programm und eine richtige Einstellung
auszuwählen. Ein falsches Ladeprogramm oder eine falsche Einstellung kann
zur Beschädigung sogar Explosion des Ladegeräts führen.
6. Eine bemannte Überwachung während des Ladevorgangs ist unerlässlich.
Unterbrechen Sie den Ladevorgang sofort und lesen Sie die Bedienungsanlei-
tung sorgfältig, sobald ein Fehler erkannt wird.
7. Demontieren, montieren oder modifizieren Sie das Ladegerät nicht. Es kann
zur Beschädigung sogar Explosion des Ladegeräts führen.
Wenden Sie sich an eine örtliche Agentur oder senden Sie eine E-Mail an
[e-mail], um einen Garantieservice für das -Produkt zu
erhalten.
Instandhaltung
-Produkte verfügt über eine Garantie auf den Verkauf. Wenn Sie
innerhalb von 15 Tagen nach dem Kauf dieses Produkts Qualitätsprobleme
finden, können Sie beim Händler einen kostenlosen Ersatz anfordern. Das
Produkt wird ein Jahr lang kostenlos gewartet.
Kostenlose Wartung gilt nicht für eine der folgenden Situationen:
1. vom Benutzer verursachte Schäden, Demontage und Modifikation des
Produkts.
2. durch falsche Bedienung verursachte Schäden (z. B. umgekehrter Anschluss
der Batterie, Laden einer nicht wiederaufladbaren Batterie oder eine
unzulässige Operation)
3. durch Auslaufen der Batterie verursachte Schäden des Geräts
12

仕様
Li-ion( 4.20V / 4.35V ) / IMR / INR / ICR / LiFePO4（3.60V）:
10340, 10350, 10440, 10500, 12340, 12500, 12650, 13450,
13500, 13650,
14350, 14430, 14500, 14650, 16500, 16340(RCR123),
16650, 17350, 17500,
17650, 17670, 18350, 18490, 18500,18650, 18700, 20700, 21700, 22500,
22650,25500, 26500, 26650
Ni-MH/Ni-Cd(1.48V): A, AA, AAA, AAAA, C, SC
製品特性
リチウム電池（4.20V、4.35V）、リン酸鉄リチウム（3.60V）、ニッケル水素/ニッカド（
1.48V）である四種仕様の電池への充電が兼用可能となる。
異なる仕様の円筒型二次電池の充電に適用する。
最大3.0A/チャンネルで急速充電可能となる。
手動で充電の電流が設定可能となる。
同時に4チャンネルに充電の電流、電池の種類が別々に設定可能となる。
充電終了時に自動的に充電を停止する。
電池の逆装着保護、短絡保護、知能的温度制御による保護などの機能を持つ。
自動的に電池内部抵抗を計測する。
充電時に電気量のパーセンテージを計測する。
充電時に電池容量を計測する。
同時に4チャンネルでそれぞれ充電可能で、お互いに影響しない。
小容量電池の充電にも適用する。
リチウム電池の修復機能を持つ。
車載用DC12V充電器（車載用シガーライタープラグからDC5.5*2.1mm へ
変換）に適用する。
PC難燃材料で製造されたものである。
適用電池：
入力電圧：DC12V 5A (5.5*2.1mm )
出力電圧： 4.2V±1% / 4.35V±1% / 3.6V±1% / 1.48V±1%
出力電流：Li-ion / LiFePO4 (最大3A*4 ) Ni-MH / Ni-Cd (最大1A*4 )
製品寸法：166mm*118mm*42mm (長*幅*高)
製品重量：285g （電池と電源コードを含まない）
日本語取扱説明書
13

LCDスクリーンの説明
超大サイズのLCDスクリーンが装着される為、リアルタイムで充電電圧、充電電流、電池
内部抵抗、充電時間、電池種類、電池容量、電気量パーセント、電池温度などのデータを
表示し、もっと直接に電池の充電状態が把握できる。何も操作をしなかったら、LCDバッ
クライトが1分間以内に暗くなる。
電池容量
充電時間電気量パーセント
内部抵抗
電流
電圧
充电符号
電池種類
チャンネル2
電池温度
チャンネル3 チャンネル4チャンネル1
注：1.2秒間隔毎に充電電圧、電池内部抵抗、充電電流を切替て表示する。
C1-C4： チャンネル1～4を表示する（例えば：スクリーンにはC1を表示すると、現在表
示されたのはチャンネル1にある電池の情報となる）。 キーを短く押すと表示が
切替される。
内部抵抗： 電池をいずれかのチャンネルに装着すると、充電器が自動的に当該
電池の内部抵抗を計測する。充電中に電池の内部抵抗の変化によって表示デー
タが更新される。
電流： 現在使用中のチャンネルに電池の充電電流が表示される。
電圧： 現在使用中のチャンネルに電池の充電電圧が表示される。
電池容量： 現在使用中のチャンネルに今回充電できた容量が表示される。
充電時間： 現在使用中のチャンネルに今回の累計充電時間が表示される。
電池温度： 現在使用中のチャンネルに電池の温度が表示される。
華氏温度と摂氏温度の切替： 充電器の4チャンネルとも空の場合に、 キーを長
く押 し続 け る 。
電池の種類： 現在使用中のチャンネルに電池の種類が表示される。
電気量パーセント： 現在使用中のチャンネルに電池の電気量パーセントが表示
される。
14

1．コンセントに電源プラグ差し込む。
2．電池をいずれかのチャンネルに装着すると、充電器は自動的に電池の種類を
検知する他に、電池の関係データを計測し始め、LCDスクリーンに表示する。
3．充電器で設定しなかった場合に、充電器は電池の内部抵抗によって自動的に
充電電流を選択する。
4． キーを短く押してC1-C4チャンネル順で表示情報を切り替える。同時に
LCDバックライトが点灯する。
使用の説明
LiFePO4 / 4.35V Li-ion電池の場合に、充電器が自動的に検知でき
ず、ユーザーが手動で電池の種類を選択しなければならない。
LiFePO4に対して手動で設定しないと、充電器がLi-ion 4.2Vに準じて
充電することとなり、電池爆発になる恐れがある。
本充電器にはリチウムイオン・IMR・INR・ICR・リン酸鉄リチウム及びNi-MH/Ni-Cd
などの二次電池のみに対して充電しなければならない。他種類の電池に対して充
電すると、爆発・電池の破裂又は液漏れ・人身傷害又は財産損失の恐れがある。
電池種類の設定
電池をいずれかのチャンネルに装着してから、 キーをダブルクリックする
と、電池種類のの表示が点滅となり、 キーを短く押して、循環で電池種類
を切替て、選択出来てから5秒後に自動的に設定終了となり、或いは キー
を長く押して設定終了にする。
充電がフルになると、LCDスクリーンに が表示され、充電器が自動的に充
電を停止し、過充電による電池の使用寿命の短縮を防止する。
注意：なぜNi-MH電池がフルだと表示されても、電池を外して再び充電器に装着
すると、充電器には70%又はもっと低く表示されるか？この現象はNi-MH電池の
特性による問題であり、正常なことである。
充電がフルになると、自動的に充電を停止する
電池の検知とエラー表示
電池のアクティブと検知 エラー表 示
電池が逆装着時に
電池が短絡時に
現在装着されたチャンネルの電池符号が
点滅すると同時に、が表示される
“”
正しく電池を装着してから、検知結果がOKとなると、正常の充電状態に入る
15

1. 電池をいずれかのチャンネルに装着する。
2. キーを長く押し続けて、LCDスクリーンに が点滅したら、また
キーを短く押して、充電電流を選択する。選択出来てから5秒後に自動的
に設定終了となり、或いは キーを長く押すと確認して設定終了にする。
充電電流の設定
充電中に、電池の温度が50℃（122°F）超えると、充電器が電池の充電電流を落とす
ことで、電池温度の過熱による電池の損傷を防止することが可能である。電池の温
度が65℃（149°F）超えると、充電器が該当するチャンネルの充電を停止して を
表示する。
同時に4チャンネルの設定が可能
キーを長く押し続けて、全てのチャンネル符号が点滅したら、全部選択の状態
に入る。次の操作がなかったら5秒後に全部選択の状態から退出する。
1. 全部選択の状態には、 キーを長く押すと同時に4チャンネルの充電電流
を設定することが可能である。
2. 全部選択の状態には、 キーをダブルクリックしたら4チャンネルの電池種
類を設定することが可能である。
備考：全部選択の状態には、電池が装着されたチャンネルだけに設定可能とな
り、Ni-MH/Ni-Cd電池に対して電池種類の設定が不可となる。
Li-ion / LiFePO4 Ni-MH / Ni-Cd
充電電流
ランク
0.1A / 0.2A / 0.3A / 0.5A / 0.8A /
1.0A / 1.5A / 2.0A / 2.5A / 3.0A /
標準電流
0.1A / 0.2A / 0.3A / 0.4A / 0.5A /
0.6A / 0.7A / 0.8A / 0.9A / 1.0A /
標準電流
充電器としては、過放電となった電池保護回路付きのリチウム電池に対してアク
ティブ機能を持つ。電池を装着してから、充電器が電池の状態を検知して自動的に
電池をアクティブする。もし電池がアクティブできなかったら、損傷した電池だと判
断され、該当するチャンネルに が表示されて充電が停止される。
電池のアクティブ機能
知能的温度制御による保護機能
16

1．本充電器にはリチウムイオン・IM・INR・ICR・リン酸鉄リチウム及びニッケル水素・ニッ
カドなどの二次電池のみに対して充電しなければならない。他種類の電池に対して
充電すると、爆発・電池の破裂又は液漏れ・人身傷害又は財産損失の恐れがある。
2．使用の環境温度：-10~40℃ 貯蓄温度：-20~60℃。 火の側、直射日光の当たる場所、
熱器具の側又はその他高温の場所で本充電器を使用したり貯蔵したりしない。
3．電池の液漏れ、膨張、外殻の破損、異色又は変形などの場合に、充放電を禁止する。
4．本充電器には一次電池の充電を禁止する。例えば、Zinc-Carbon（亜鉛炭素電池）、
一次リチウム金属電池、CR123A電池、CR2電池、及びその他充電不可の電池などの
使用が禁止、そうではなければ火災又は爆発のおそれがある。
5．必ず正確なプロセス及び設定を選択しなければならない。誤った充電プロセス又は
設定が充電器の損壊乃至爆発を起こすおそれがある。
6．充電器が作動開始後に無人の状態で放置してはいけない。何か故障を発見した時
に、直ちに操作を停止して細かく取扱説明書を読むものとする。
7．勝手に充電器を分解したり、組立又は改造は行わないで下さい、そうではなければ
充電器の損壊乃至爆発を起こすおそれがある。
注意事項
Ni-MHとNi-Cd電池に-△Vフル充電の判別機能を搭載することにより、より精確に電
池の状態を検知してより正確に充電停止のタイミングを判断し、ニッケル水素電池と
ニッカド電池が最大の充電容量を獲得して過充電に至らないことが可能となる。
高感度- ∆ Vフル充電の判別方式によってNi-MH/Ni-Cd電池が本格の
フル充電を実現する
リチウム電池が過放電して0Vになった時に、充電器が過放電した電池に対してトリ
クル充電方式で修復し、電池の電圧が徐々に上がって修復完了後に、電池が正常
充電の状態に入ることが可能となる。
もし長い時間が経っても電池の電圧が上がらなかったら、損傷した電池だと判断さ
れ、充電器の該当するチャンネルに が表示されて充電が停止される。
リチウム電池の修復機能
17

製品は保守のアフターサービスを提供いたします。本製品がお買い上げ
日から15日間以内に、何か品質問題があった場合に、お買い上げの販売店に無料交
換をお申し付け下さい。本製品がお買い上げ日から長くて1年間の無料保守サービス
を提 供いたします。
無料保守は以下の場合に適用不可：
1. 本製品に対して人為的な破壊、分解、改造をした時。
2. 誤った操作による本製品の損壊（例えば、電池の逆装着、充電不可の電池の装着、
又は警告違反による操作など）。
3. 電池の液漏れによる本製品の損壊。
の保守サービスをご依頼になる場合には、お近くの代理店にご連絡下さ
い、或いは[e-mail]へ発信して下さい。
保守サービス
18

MiBoxer Hi-Tech Co.,Ltd.
Add: 2 Floor Building 4, Good Mind Industry, No.68 ChaoYang Road,
YanLuo Street, Bao’an District, ShenZhen City, China
E-mail: [e-mail]
http://www.miboxercharger.com
Made in China
Packing list
Name Quantity
C4-12 Charger
User Manual
AC TO DC12V 5A
Power Supply 1 PC
1 PC
1 PC
Scan for more
