Sila baca buku panduan ini dengan teliti sebelum pengendalian
Panduan Pengguna
Hud Dapur
Gambar-gambar dalam Panduan Pengguna ini hanya untuk rujukan sahaja.
Produk sebenar dianggap mutlak.

6
8
9
10
13
14
15
12
Amaran..................................................................
Arahan Pemasangan ............................................
Amaran Keselamatan............................................
Penyelenggaraan .................................................
Parameter Utama .................................................
Notis Jaminan .......................................................
Penyelesaian Masalah .........................................
Kandungan.............................................................
Penggunaan Pertama ..........................................
Pelupusan..............................................................
Khidmat Selepas Jualan .......................................
Kandungan
4
2

Perkakas ini bukan bertujuan untuk digunakan oleh orang
(termasuk kanak-kanak) yang kurang upaya fizikal, deria
atau mental, atau kurang pengalaman dan pengetahuan
melainkan mereka telah diberi pengawasan atau arahan
mengenai cara penggunaan perkakas ini oleh orang yang
bertanggungjawab ke atas keselamatan mereka. Kanak-
kanak harus diawasi bagi memastikan mereka tidak
bermain dengan perkakas ini. Kerja pembersihan dan
penyelenggaraan tidak boleh dilakukan oleh kanak-kanak
jika tanpa pengawasan. Jika kord bekalannya rosak, ia
mesti digantikan oleh pengilang, agen penyelenggaraan
atau orang yang berkelayakan yang seumpamanya bagi
mengelakkan kebahayaan.
Ruang dapur di mana perkakas ini digunakan hendaklah
mempunyai pengudaraan yang baik jika ia digunakan
secara serentak dengan peralatan pembakaran gas atau
bahan api lain.
Jangan gunakan bahan pencuci yang melelas untuk
membersihkan unit. Fungsi unit ini bergantung kepada
kekerapan penyelenggaraan.
Untuk melindungi badan utama daripada terhakis akibat
kotoran terkumpul dalam jangka panjang, unit ini perlu
dibersih dengan air panas dan bahan pencuci yang tidak
melelas setiap selang dua bulan.
Risiko kebakaran mungkin akan berlaku jika pembersihan
tidak dijalankan mengikut arahan.
Jangan nyalakan api di bawah hud dapur.
Udara tidak boleh dilepaskan melalui saluran yang
digunakan untuk membebaskan asap dari peralatan
pembakaran gas atau bahan api lain.
arak minimum antara permukaan sokongan untuk peralatan
memasak di atas hob dengan bahagian terendah hud
dapur: jika hud dapur ditempatkan di atas perkakas gas,
jarak minimum hendaklah sekurang-kurangnya 65 cm;
Amaran
3

Peraturan mengenai pelepasan udara wajib dipenuhi.
Perkakas ini sesuai digunakan untuk maksimum 4
elemen hob.
AWAS: Bahagian boleh dicapai mungkin menjadi panas
apabila digunakan dengan peralatan memasak.
Maklumat lampu
jika arahan pemasangan untuk dapur gas menyatakan
jarak yang lebih besar, maka ia harus dipatuhi. Jarak 65
cm ini boleh dikurangkan untuk;
Warnings
Parameter aliran udara diuji di bawah keadaan 230V~/50Hz dengan
voltan 220-240V~/50Hz.
Kuasa
maksimum
Voltan Gambarajah Penutup lampu
1.5W
Segiempat / diameter:
25mm x 138 mm DC 12 V ——

Amaran Keselamatan
Perkakas ini boleh digunakan oleh kanak-kanak berusia 8 tahun dan
ke atas, dan orang yang yang kurang upaya fizikal, deria atau mental,
atau kurang pengalaman dan pengetahuan jika mereka telah diberikan
pengawasan atau arahan penggunaan perkakas ini dengan cara yang
selamat dan memahami tentang kebahayaan yang mungkin berlaku.
Kanak-kanak tidak boleh bermain dengan perkakas ini. Kerja
pembersihan dan penyelenggaraan tidak boleh dilakukan oleh
kanak-kanak.
Perkakas ini bukan bertujuan untuk digunakan oleh kanak-kanak
atau orang kurang upaya jika tanpa pengawasan.
4














Kanak-kanak harus diawasi untuk memastikan mereka tidak
bermain dengan perkakas ini.
Sambungkan kord kuasa pada outlet soket dengan terminal
dibumikan.
Perkakas ini adalah untuk kegunaan di rumah sahaja, ianya tidak
sesuai untuk kedai barbeku, kedai panggang dan kegunaan
komersial yang lain.
Hud dapur dan penapisnya hendaklah dibersih secara berkala
mengikut arahan.
Jangan nyalakan api secara terbuka, atau membenarkan minyak
mengalir ke dalam perkakas ini.
Jika berlakunya apa-apa kerosakan pada perkakas ini, sila
hubungi bahagian khidmat selepas jualan.
Pastikan ruang dapur mempunyai pengudaraan yang baik.
Sebelum sebarang kerja penyelenggaraan dan pembersihan
dijalankan, pastikan kuasa diputuskan terlebih dahulu.
Jika kord bekalan rosak, ia mesti digantikan oleh pengilang, ejen
penyelenggaraan atau orang berkelayakan yang seumpamanya
bagi mengelakkan kebahayaan. Ianya harus digantikan dengan
kord kuasa yang disediakan oleh pengilang atau penjual.
Jika plag atau kord rosak, sila hubungi pusat khidmat selepas jualan.
Risiko kebakaran mungkin akan berlaku jika pembersihan tidak
dijalankan mengikut arahan.
Untuk kes kerosakan wayar penyambungan, sila hubungi pengilang,
kakitangan pusat khidmat selepas jualan atau juruteknik lain yang
berkelayakan.
Gunakan unit ini mengikut arahan untuk mengelakkan sebarang
kebahayaan berlakunya kebakaran.
Udara yang dibebaskan tidak boleh disalurkan ke dalam saluran
asap atau cerobong yang digunakan untuk melepaskan asap
dari peralatan pembakaran gas.
Sila patuhi undang-undang tempatan yang berkenaan dengan
pemindahan udara luaran.



5

Arahan Pemasangan
Menentukan tempat pemasangan
70
Ф182120
Hud dapur hendaklah dipasang secara melintang di bahagian atas dapur gas.
Gambarajah pemasangan adalah seperti berikut:
Gambarajah skema untuk saiz lubang
paip ekzos pada siling
Paip ekzos
Siling gantung Cerobong Almari
6

Arahan pemasangan
Amaran:
Plat pemasangan
Gagal memasang skru atau memasang peranti
berdasarkan arahan ini boleh mengakibatkan
kebahayaan elektrik.
7

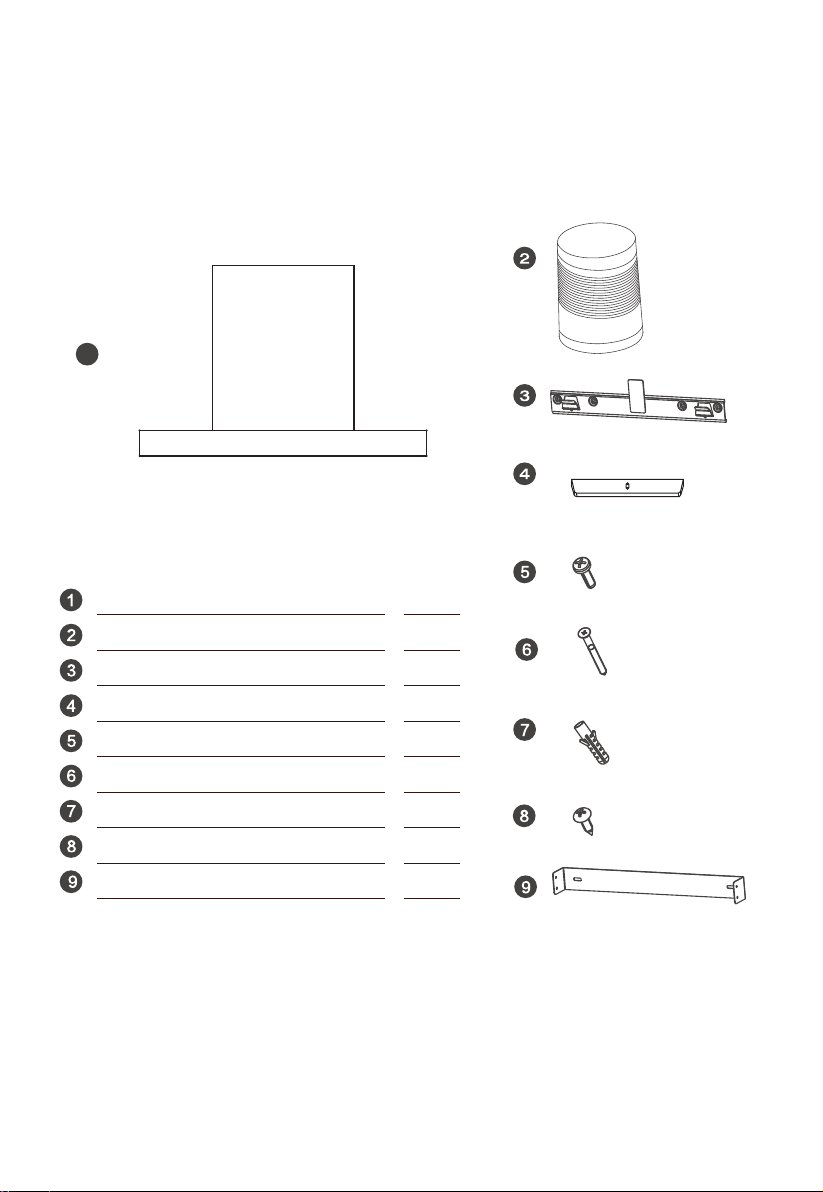

Aksesori
1
1
1
1
1
1
6
6
2
1
Plat pemasangan
Cawan minyak
Badan hud dapur
Paip ekzos
Skru (M5*16)
Skru (M5*50)
Bolt pengembangan
Skru benam sendiri ST4.2x9.5
Pendakap untuk mengetatkan cerobong
8

7XScrews(M5*50)
Penggunaan Pertama
Lampu Tekan: untuk menyalakan lampu
Tekan singkat kali pertama: untuk memulakan (kelajuan)
Tekan singkat kali kedua: untuk menamatkan (kelajuan)
Menghidupkan kuasa;
Tekan kelajuan tinggi: untuk menghidupan kelajuan tinggi;
Tekan kelajuan rendah: untuk menghidupan kelajuan rendah;
(Kedua-dua kelajuan ini tidak boleh berfungsi pada masa
yang sama)
Kelajuan
Tinggi
Kelajuan
rendah
Suis
Hud dapur boleh digunakan apabila kuasanya dihidupkan.
Light High Low Switch
9

222
Penyelenggaraan Harian
Pembersihan dalaman
1

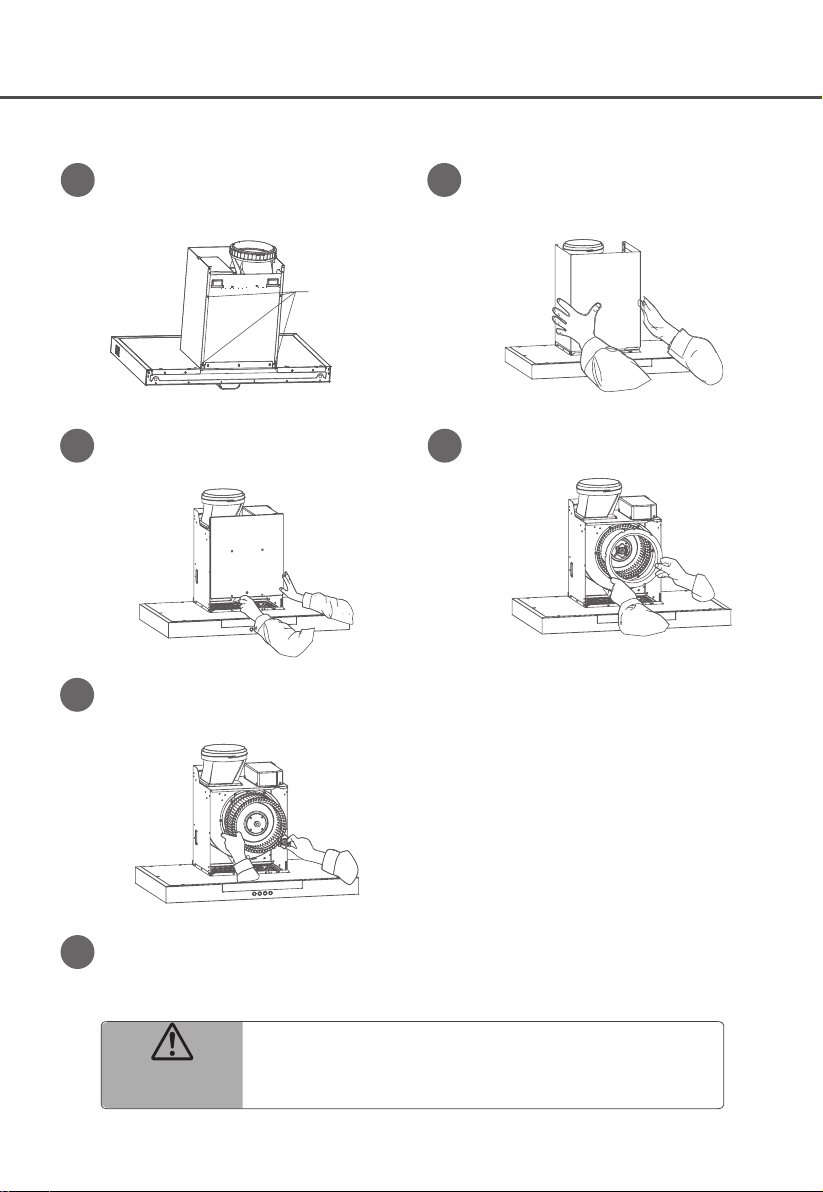

Tanggalkan skru, keluarkan rak
bagi plat penutup.
4
Penanggalkan penapis untuk membersihkan
impeller dan volute perlu dilakukan oleh pakar-pakar.
2
screws
Cabut keluar kord kuasa, tanggalkan
skru yang mengetatkan penutup.
Skru
Tanggalkan penutup hiasan.
3
Longgarkan nut mengikut arahan,
keluarkan impeller.
Tanggalkan skru, keluarkan gelang
inlet udara.
6
5
Bersihkan impeller dan volute dengan detergen neutral,
lepas itu dipasang semula mengikut urutan songsang.
Amaran
keselamatan
10

Pembersihan permukaan hud
1
2
3
4
5

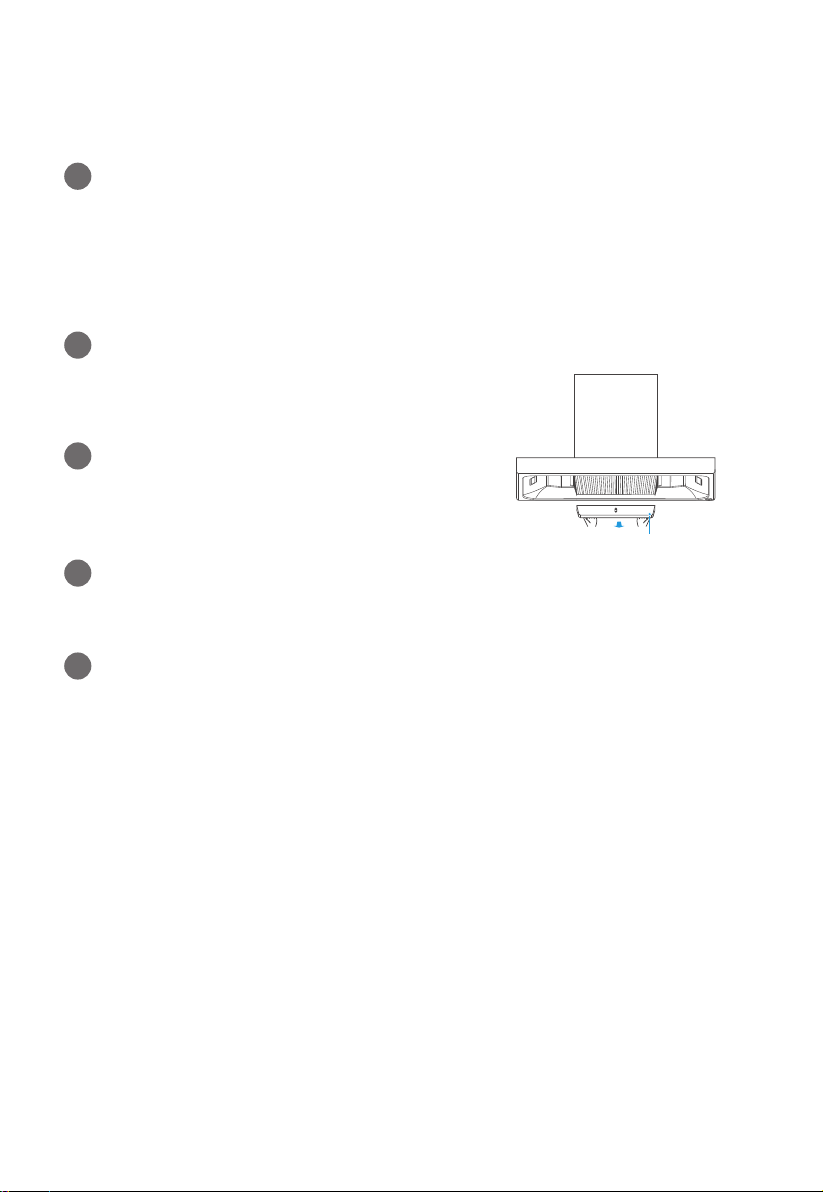

Pemasangan cawan minyak:
Masukkan pemegang cawan ke dalam pelekap
di dalam inlet udara hud dapur, pasang semula
cawan minyak secara mendatar dengan kedua-
dua tangan.
Pembersihan permukaan bahagian dalam dan
luar mesin disyorkan dijalankan menggunakan
kain kering atau kain basah dengan detergen
neutral selepas setiap proses memasak.
Jangan gunakan bola pembersih, berus dan
kain kasar bagi mengelakkan permukaan mesin
daripada tercalar.
Oil cup
Penanggalan cawan minyak
Pegang pinggir cawan minyak dengan kedua-
dua tangan dan dikeluarkan.
Cadangan:
Bersihkan inlet udara hud dapur setiap selang
2 minggu atau tidak melebihi satu bulan.
Cara-cara pembersihan:
1) Tanggalkan skru pada penutup inlet udara
dan dikeluarkan.
2) Letakkan penutup inlet udara ke dalam air
suam dengan detergen neutral.
3) Bersihkannya dengan berus lembut.
4) Biar ia kering sebelum dipasang.
5) Pasang semula penutup inlet udara.
11

Parameter Utama
2 X 1.5W
220-240V~/50Hz
223W
Voltan
Kuasa Kadaran
Kuasa Lampu
Kuasa Motor
Diameter tiub udara
Tahap kebisingan
220W
180mm
≤69dB(A)
12

222
Penyelesaian Masalah
Khidmat Selepas Jualan
Cara-cara penyelesaian
Cabut plag kuasa dan dipasang semula pada bekalan kuasa
Elakkan tingkap atau pintu dibuka secara kerap.
Selaraskan kepada kelajuan maksimum.
Cawan minyak telah senget, sila pasang semula dengan kemas.
Kebocoran minyak
Cawan minyak sudah penuh, sila tuangkan minyak tertakung di
dalamnya.
Saluran minyak tersumbat disebabkan bahagian dalaman saluran
minyak telah lama tidak dibersihkan. Kerja pembersihan hub perlu
dilakukan oleh pakar.
Kuasa sedutan
kurang memuaskan
Kedua-dua lampu dan
motor tidak berfungsi
Kerosakan
Perkhidmatan pembaikan secara percuma berdasarkan invois akan disediakan
untuk kerosakan produk bukan disebabkan oleh orang yang berlaku dalam
tempoh jaminan bermula dari tarikh pembelian. Untuk kerosakan yang
disebabkan oleh cara penggunaan yang tidak betul, perkara yang tidak dijamin
dan penyelenggaraan yang tidak sesuai, pembaikan turut disediakan oleh pihak
syarikat dengan mengenakan kos penyelenggaraan tertentu. Jangan koyakkan
kod bar produk untuk memudahkan pengesahan rekod oleh juruteknik. Sila baca
notis jaminan untuk perkara-perkara lain.
Pastikan unit ini dipasang dengan kukuh.
Pasang semula paip ekzos dengan baik.
Berbunyi bising
13

Notis Jaminan
Pertama sekali, untuk melindungi kepentingan anda, sila isi kad
perkhidmatan pemasangan dengan teliti dan simpan resit untuk menikmati
jaminan yang disediakan.
Keduanya, jika produk yang dibeli dari syarikat kami mengalami kerosakan
akibat masalah kualiti, ia boleh dibaiki di bahagian penyelenggaraan khas
yang ditetapkan berdasarkan bukti pembelian yang sah. Pembaikan
percuma disediakan di sepanjang tempoh jaminan (bermula dari tarikh
bukti pembelian dikeluarkan).
Ketiganya, untuk keadaan seperti berikut, pihak kami tidak akan
bertanggungjawab ke atas perkhidmatan pembaikan produk untuk "Tiga
Jaminan", bagaimanapun, pembaikan dengan mengenakan bayaran
tertentu tetap disediakan:
1. Kerosakan produk disebabkan oleh cara penggunaan yang tidak
betul atau penjagaan yang tidak baik.
2. Kerosakan produk bukan disebabkan oleh pemasangan atau
penyelenggaraan yang dijalankan oleh kakitangan bahagian
penyelenggaraan khas kami.
3. Produk yang tanpa bukti pembelian yang sah.
4. Bukti pembelian produk telah dipinda.
5. Model dan kod badan produk yang tercatat pada kad perkhidmatan
pemasangan tidak sama dengan model dan kod badan produk yang
dihantar untuk dibaiki.
6. Kerosakan produk disebabkan oleh ketidakstabilan voltan kuasa atau
melebihi lingkungan voltan yang normal (198-242 voltan ulang-alik), atau
pemasangan litar kuasa tidak memenuhi keperluan pemasangan elektrik
negara.
7. Produk dijual pada harga diskaun atau dengan "Gred Rendah Kualiti"
dan "Barang Substandard" tercetak pada kad perkhidmatan pemasangan
atau badan unit.
8. Kerosakan produk disebabkan oleh bencana alam yang tidak dapat
dielakkan.
9. Tempoh jaminan produk sudah tamat.
10. Kerosakan produk disebabkan oleh kaedah yang tidak sesuai dan tidak
wajar seperti yang dinyatakan dalam buku panduan.
14

Keempatnya, jika permintaan anda untuk mendapatkan perkhidmatan
adalah munasabah tetapi tidak dapat diselesaikan oleh bahagian
penyelenggaraan khas kami atau anda tidak berpuas hati terhadap
perkhidmatan mereka, sila hubungi atau tuliskan surat kepada pusat
khidmat pelanggan kami dengan segera, kami akan menyediakan
perkhidmatan yang sewajarnya kepada anda.
Sila lupuskannya perkakas ini di pusat pengumpulan sisa
komuniti / pusat kitar semula tempatan anda, dan pastikan ia
tidak mendatangkan kebahayaan terhadap kanak-kanak
semasa disimpan untuk pelupusan. Plag mesti dijadikan tidak
berguna dan kabel mesti dipotong bagi mengelakkan
penyalahgunaan.
Pelupusan
15

Pihak pengilang tidak memikul sebarang tanggungjawab jika cadangan
dan arahan tersebut di atas mengenai pemasangan, penyelenggaraan dan
penggunaan tidak dipatuhi dan diikuti semasa mengendalikan hud dapur ini.

Read this manual carefully before operation
INSTRUCT ON MANUALI
KKKKKKKCOOKER HOOD
Pictures in this manual are for reference only, the product in kind prevail.
MCH-90B82

Contents
Contents.................................................................
Warnings................................................................
Safety Warning....................................................... 5
Installation ............................................ 6
............................................................ 8
First using............................................................... 9
Maintenance..........................................................10
Trouble shooting................................................... 13
Warning notice...................................................... 14
Disposal................................................................ 15
Main Parameters................................................... 12
2

This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety. Children shall
not play with the appliance. Cleaning and user
maintenance shall not be made by children without
supervision. If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or
similarly qualified persons in order to avoid a hazard.
There shall be adequate ventilation of the room when
the range hood is used at the same time as appliances
burning gas or other fuels.
Please do not use corrosive detergent for cleaning. The
proper function of the unit is conditioned by the
regularity of the maintenance.
To protect the main body from corrosive of the long time
accumulation of dirt, the cooker hood should be
cleaned with hot water with non-corrosive detergent
every two months.
There is a fire risk if cleaning is not carried out in
accordance with the instructions.
Do not flame under the range hood.
The air must not be discharged into a flue that is used
for exhausting fumes from appliances burning gas or
other fuels.
The minimum distance between the supporting surface
for the cooking vessels on the hob and the lowest part of
the range hood (When the range hood is located above a
gas appliance ,this distance shall be at least 65cm,If the
instructions for instllation for the gas hob specify a
greater distance,this has to be taken into account.The
distance of 65cm can be reduced for)
Warnings
3

Regulations concerning the discharge of air have to be
fulfilled.
The appliance uses 4 hob elements at most.
Accessible parts may become hot when
used with cooking appliances.
Warnings
Lamp information
The air flow parameter is tested under conditions of 230V
~
/50Hz when the voltage is
220-240V ~ / 50Hz .
Max Power Voltage Picture Lamp Cap
Square / Diameter:
25mm x 138mm
1.5W DC 12 V ——
4
