Miele HS05 User manual

de Gebrauchsanweisung Bodenstaubsauger
en Vacuum cleaner operating instructions
fr Mode d'emploi pour aspirateur traîneau
nl Gebruiksaanwijzing stofzuigers
it Istruzioni d'uso per aspirapolvere a traino
M.-Nr. 09 486 170
HS05

de ................................................................................................................... 3
en ................................................................................................................... 22
fr ................................................................................................................... 42
nl ................................................................................................................... 60
it ................................................................................................................... 78
2

Sicherheitshinweise und Warnungen
Ihr Beitrag zum Umweltschutz
Gerätebeschreibung
Vor dem Gebrauch
Verwendung des mitgelieferten Zubehörs
Gebrauch
Abstellen, Transportieren und Aufbewahren
Wartung
Wo bekomme ich Staubbeutel und Filter?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Welche Staubbeutel und Filter sind richtig? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Wann tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Funktion der Staubbeutel-Wechselanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Wie tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wann tausche ich den Motorschutzfilter aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wie tausche ich den Motorschutzfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wann tausche ich den Abluftfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wie tausche ich den Abluftfilter Air Clean aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wie tausche ich die Abluftfilter Active Air Clean und Active HEPA aus? . . . . . . . 18
Abluftfilter umrüsten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Wann tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Wie tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Laufrolle der Bodendüse reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Pflege
Störungen
Kundendienst
Garantiebedingungen
Nachkaufbares Zubehör
Bodendüsen / -bürsten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sonstiges Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
de - Inhalt
3

Dieser Staubsauger entspricht den vorgeschriebenen
Sicherheitsbestimmungen. Ein unsachgemäßer Ge-
brauch kann zu Schäden an Personen und Sachen füh-
ren.
Lesen Sie vor dem ersten Gebrauch des Staubsaugers
die Gebrauchsanweisung. Sie gibt wichtige Hinweise für
Sicherheit, Gebrauch und Wartung des Staubsaugers.
Dadurch schützen Sie sich und andere und vermeiden
Schäden an dem Staubsauger.
Bewahren Sie die Gebrauchsanweisung auf und geben
Sie diese an einen eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwendung
~Dieser Staubsauger ist dazu bestimmt, im Haushalt und
in haushaltsähnlichen Umgebungen verwendet zu werden.
~Dieser Staubsauger ist nicht für den Gebrauch im Au-
ßenbereich bestimmt.
~Benutzen Sie den Staubsauger ausschließlich zum Auf-
saugen von trockenem Sauggut. Menschen und Tiere dür-
fen Sie mit dem Staubsauger nicht absaugen. Alle anderen
Anwendungsarten, Umbauten und Veränderungen sind
unzulässig.
~Personen, die aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, den Staubsauger sicher
zu bedienen, dürfen diesen Staubsauger nicht ohne Auf-
sicht oder Anweisung durch eine verantwortliche Person
benutzen.
de - Sicherheitshinweise und Warnungen
4

Kinder im Haushalt
~Kinder unter acht Jahren müssen vom Staubsauger fern-
gehalten werden, es sei denn, sie werden ständig beauf-
sichtigt.
~Kinder ab acht Jahren dürfen den Staubsauger nur ohne
Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt
wurde, dass sie diesen sicher bedienen können. Kinder
müssen mögliche Gefahren einer falschen Bedienung er-
kennen und verstehen können.
~Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-
nigen oder warten.
~Beaufsichtigen Sie Kinder, die sich in der Nähe des
Staubsaugers aufhalten. Lassen Sie Kinder niemals mit
dem Staubsauger spielen.
Technische Sicherheit
~Kontrollieren Sie den Staubsauger vor der Benutzung
auf sichtbare Schäden. Nehmen Sie einen beschädigten
Staubsauger nicht in Betrieb.
~Vergleichen Sie die Anschlussdaten auf dem Typen-
schild des Staubsaugers (Netzspannung und Frequenz)
mit denen des Elektronetzes. Diese Daten müssen unbe-
dingt übereinstimmen.
~Die Netzsteckdose muss über eine Sicherung 16 A oder
10 A träge abgesichert sein.
de - Sicherheitshinweise und Warnungen
5

~Eine Reparatur des Staubsaugers während der Garan-
tiezeit darf nur von einem von Miele autorisierten Kunden-
dienst ausgeführt werden, da sonst bei nachfolgenden
Schäden kein Garantieanspruch besteht.
~Benutzen Sie das Anschlusskabel nicht zum Tragen des
Staubsaugers und ziehen Sie den Netzstecker nicht am
Anschlusskabel aus der Steckdose.
Ziehen Sie das Anschlusskabel nicht über scharfe Kanten
und quetschen Sie es nicht ein.
Vermeiden Sie häufiges Überfahren des Anschlusskabels.
Anschlusskabel, Netzstecker und Steckdose können dabei
beschädigt werden und Ihre Sicherheit gefährden.
~Benutzen Sie den Staubsauger nicht, wenn das An-
schlusskabel beschädigt ist. Lassen Sie ein beschädigtes
Anschlusskabel nur komplett mit der Kabeltrommel austau-
schen. Aus Sicherheitsgründen darf der Austausch nur von
einer von Miele autorisierten Fachkraft oder vom Miele
Werkkundendienst vorgenommen werden.
~Beim Saugen – vor allem von Feinstaub, wie z. B. Bohr-
staub, Sand, Gips, Mehl usw. – kommt es naturgemäß zu
elektrostatischen Aufladungen, die sich in bestimmten Si-
tuationen entladen können. Um die unangenehme Wirkung
der elektrostatischen Entladungen zu vermeiden, ist an der
Unterseite des Handgriffes eine Metalleinlage eingearbei-
tet. Achten Sie deshalb darauf, dass Ihre Hand diese Me-
talleinlage beim Saugen dauerhaft berührt.
de - Sicherheitshinweise und Warnungen
6

~Schalten Sie den Staubsauger immer nach dem Ge-
brauch, vor jedem Zubehörwechsel und vor jeder Reini-
gung / Wartung aus. Ziehen Sie den Netzstecker aus der
Steckdose.
~Tauchen Sie den Staubsauger niemals in Wasser und
reinigen Sie ihn nur trocken oder mit einem leicht feuchten
Tuch.
~Lassen Sie Reparaturen nur von einer von Miele autori-
sierten Fachkraft ausführen. Durch unsachgemäße Repa-
raturen können erhebliche Gefahren für den Benutzer ent-
stehen.
Sachgemäßer Gebrauch
~Benutzen Sie den Staubsauger nicht ohne Staubbeutel,
Motorschutzfilter und Abluftfilter.
~Wenn kein Staubbeutel eingesetzt ist, kann der Staub-
raumdeckel nicht geschlossen werden. Wenden Sie keine
Gewalt an.
~Saugen Sie keine brennenden oder glühenden Gegen-
stände, wie z. B. Zigaretten oder scheinbar verloschene
Asche bzw. Kohle, auf.
~Saugen Sie keine Flüssigkeiten und keinen feuchten
Schmutz auf. Lassen Sie feucht gereinigte oder schampu-
nierte Teppiche und Teppichböden vor dem Absaugen
vollständig trocknen.
~Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei
Druckern oder Kopiergeräten verwendet wird, kann elek-
trisch leitfähig sein.
de - Sicherheitshinweise und Warnungen
7

~Saugen Sie keine leicht entflammbaren oder explosiven
Stoffe oder Gase auf und saugen Sie nicht an Orten, an
denen solche Stoffe gelagert sind.
~Vermeiden Sie beim Saugen mit einer Saugdüse oder
dem Saugrohr, in Kopfnähe zu kommen.
Zubehör
~Fassen Sie beim Saugen mit einer Miele Turbobürste
nicht in die laufende Bürstenwalze.
~Achten Sie beim Saugen mit dem Handgriff ohne aufge-
stecktes Zubehör darauf, dass der Handgriff nicht beschä-
digt ist.
~Verwenden Sie nur Staubbeutel, Filter und Zubehör mit
dem "Original Miele"-Logo. Nur dafür kann der Hersteller
die Sicherheit gewährleisten.
Miele haftet nicht für Schäden, die durch bestimmungs-
widrigen Gebrauch, falsche Bedienung und infolge von
Nichtbeachtung der Sicherheitshinweise und Warnun-
gen verursacht werden.
de - Sicherheitshinweise und Warnungen
8

Entsorgung der Verkaufsver-
packung
Die Verpackung schützt den Staubsau-
ger vor Transportschäden. Die Verpa-
ckungsmaterialien sind nach umwelt-
verträglichen und entsorgungstechni-
schen Gesichtspunkten ausgewählt
und deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ge-
ben Sie die Verpackung zur Entsor-
gung in die dualen Systeme (z. B. gel-
ber Sack / gelbe Tonne).
Entsorgung der Staubbeutel
und der eingesetzten Filter
Staubbeutel und Filter sind aus umwelt-
verträglichen Materialien hergestellt.
Die Filter können Sie über den norma-
len Hausmüll entsorgen. Dies trifft auch
auf den Staubbeutel zu, sofern er kei-
nen im Hausmüll verbotenen Schmutz
enthält.
Entsorgung des Altgerätes
Entnehmen Sie vor der Entsorgung des
Altgerätes den Staubbeutel und die ein-
gesetzten Filter und geben Sie diese
Teile in den Hausmüll.
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate-
rialien. Sie enthalten aber auch schädli-
che Stoffe, die für ihre Funktion und Si-
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.
Nutzen Sie stattdessen die von Ihrem
Wohnort eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer
und elektronischer Altgeräte. Informie-
ren Sie sich gegebenenfalls bei Ihrem
Händler.
Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf-
bewahrt wird.
de - Ihr Beitrag zum Umweltschutz
9

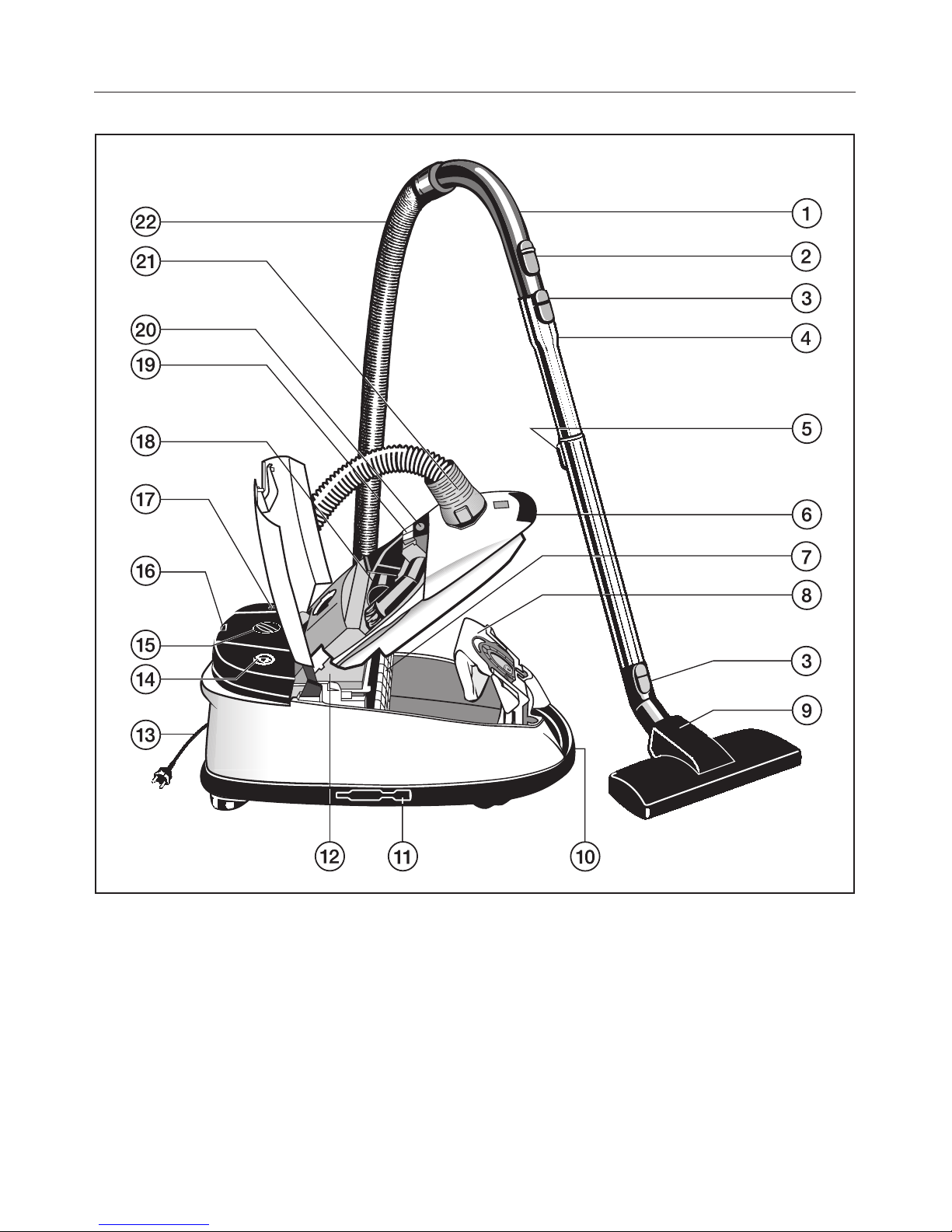

de - Gerätebeschreibung
10

aHandgriff
bNebenluftsteller
cEntriegelungstasten
dTeleskopsaugrohr *
eVerstellknopf für Teleskopsaugrohr *
fEntriegelungstaste für Staubraumdeckel
gMotorschutzfilter
hStaubbeutel
iBodendüse *
jTragegriff
kPark-System zur Aufbewahrung
lAbluftfilter *
mAnschlusskabel
nFußtaste für automatische Kabelaufwicklung
oSaugleistungswähler
pPark-System für Saugpausen
qFußtaste Ein / Aus s
rZubehörfach
sStaubbeutel-Wechselanzeige
tEntriegelungstaste für Zubehörfach
uSaugstutzen
vSaugschlauch
*je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unter-
schiedlich bzw. nicht vorhanden.
Nachkaufbares Zubehör
Für diesen Staubsauger erhalten Sie nachkaufbares Zubehör bei Ihrem Fach-
händler, beim Miele Werkkundendienst oder im Internet über die Seite
www.miele-shop.com.
de - Gerätebeschreibung
11

Die in den Kapiteln angegebenen
Abbildungen finden Sie auf den Aus-
klappseiten am Ende dieser Ge-
brauchsanweisung.
Vor dem Gebrauch
Saugschlauch anschließen (Abb. 1)
^Stecken Sie den Saugstutzen bis
zum deutlichen Einrasten in die
Saugöffnung des Staubsaugers.
Saugschlauch abnehmen (Abb. 2)
^Drücken Sie die Entriegelungstasten
seitlich am Saugstutzen und ziehen
Sie ihn aus der Saugöffnung.
Je nach Modell verfügt Ihr Staubsauger
über eines der folgenden Saugrohre.
– EasyLock Saugrohr
– zweiteiliges Teleskopsaugrohr
– dreiteiliges Teleskopsaugrohr
EasyLock Saugrohre zusammenste-
cken (Abb. 3)
^Nehmen Sie das Saugrohr mit dem
Verbindungsstück und stecken Sie
es nach links und rechts drehend in
das zweite Saugrohr, bis die Verrie-
gelung deutlich einrastet.
^Schieben Sie das Verbindungsstück
bis zum Einrasten nach oben.
Handgriff und Saugrohr zusammen-
stecken (Abb. 4)
aStecken Sie den Handgriff bis zum
deutlichen Einrasten in das Easy-
Lock Saugrohr / Teleskopsaugrohr.
Führen Sie dazu die Einführhilfen
beider Teile aufeinander zu.
Handgriff abnehmen
bDrücken Sie die Entriegelungstaste,
wenn Sie die Teile voneinander tren-
nen möchten und ziehen Sie den
Handgriff mit einer leichten Drehung
aus dem Saugrohr.
Zweiteiliges Teleskopsaugrohr ein-
stellen (Abb. 5)
Dieses Teleskopsaugrohr besteht aus
zwei ineinander gesteckten Rohrteilen,
die Sie auf die jeweils bequemste Län-
ge auseinander ziehen können.
^Drücken Sie den Verstellknopf und
stellen Sie das Teleskopsaugrohr auf
die gewünschte Länge ein.
Dreiteiliges Teleskopsaugrohr ein-
stellen (Abb. 6)
Dieses Teleskopsaugrohr besteht aus
drei ineinander gesteckten Rohrteilen.
aDrücken Sie die Entriegelungstaste
des unteren Rohrteils und ziehen Sie
es bis zum deutlichen Einrasten hin-
aus. Drücken Sie diese Entrie-
gelungstaste auch, wenn Sie das
Rohrteil wieder einschieben möchten.
Die Verriegelung rastet deutlich ein.
bDrücken Sie den Verstellknopf und
stellen Sie das Teleskopsaugrohr auf
die gewünschte Länge ein.
de
12

Bodendüse aufstecken (Abb. 7)
^Stecken Sie die Bodendüse nach
links und rechts drehend auf das
Saugrohr, bis die Verriegelung deut-
lich einrastet.
^Drücken Sie die Entriegelungstaste,
wenn Sie die Bodendüse vom Saug-
rohr abnehmen möchten.
Bodendüse einstellen (Abb.8+9)
Die Bodendüse ist für das tägliche Sau-
gen von Teppichen, Teppichböden und
unempfindlichen Hartböden geeignet.
Beachten Sie in erster Linie die Rei-
nigungs- und Pflegeanweisung Ihres
Bodenbelag-Herstellers.
Je nach Modell ist Ihre Bodendüse mit
folgenden Symbolen bedruckt.
–öund ä
–%und )
Saugen Sie Teppiche und Teppichbö-
den mit versenkten Borsten:
^Drücken Sie die Fußtaste öoder %.
Saugen Sie unempfindliche Hartböden
mit herausgestellten Borsten:
^Drücken Sie die Fußtaste äoder ).
Saugen Sie Böden mit sehr tiefen
Fugen oder Ritzen immer mit der
Bodendüse mit herausgestellten
Borsten.
Verwendung des mitgelieferten
Zubehörs (Abb. 10)
Folgendes Zubehör liegt bei:
aFugendüse
bSaugpinsel
cPolsterdüse
Zubehör entnehmen (Abb. 11)
^Drücken Sie die Entriegelungstaste
und öffnen Sie das Zubehörfach.
^Entnehmen Sie das gewünschte Zu-
behör.
^Schließen Sie das Zubehörfach, in-
dem Sie den Deckel zudrücken.
Bodendüse (Abb. 12)
Auch geeignet zum Absaugen von
Treppenstufen.
,Saugen Sie Treppen aus Sicher-
heitsgründen von unten nach oben
ab.
Gebrauch
Anschlusskabel herausziehen (Abb. 13)
^Ziehen Sie das Anschlusskabel bis
zur gewünschten Länge heraus
(max. ca. 5,5 m).
^Stecken Sie den Netzstecker in die
Steckdose.
,Das Anschlusskabel müssen Sie
bei einer Betriebszeit von länger als
30 Minuten komplett herausziehen.
Gefahr der Überhitzung und Schädi-
gung.
de
13

Aufrollen (Abb. 14)
^Ziehen Sie den Netzstecker aus der
Steckdose.
^Treten Sie die Fußtaste für die auto-
matische Kabelaufwicklung – das An-
schlusskabel rollt automatisch auf.
Ein- und Ausschalten (Abb. 15)
^Treten Sie die Fußtaste Ein / Aus s.
Saugleistung wählen (Abb. 16)
Sie können die Saugleistung des
Staubsaugers der jeweiligen Saugsitua-
tion anpassen. Durch Reduzierung der
Saugleistung verringern Sie die Schie-
bekraft an der Bodendüse deutlich.
Am Staubsauger sind den Leistungs-
stufen Symbole zugeordnet, die bei-
spielhaft zeigen, wofür die jeweilige
Leistungsstufe zu empfehlen ist.
#- Gardinen, Textilien
$- Polstermöbel, Kissen
%- hochwertige Veloursteppiche,
Brücken und Läufer
*- energiesparendes tägliches
Saugen bei geringer Geräusch-
entwicklung
(- Teppiche und Teppichböden aus
Schlingenware
)- Hartböden, stark verschmutzte
Teppiche und Teppichböden
^Drehen Sie den Saugleistungswähler
auf die gewünschte Leistungsstufe.
Nebenluftsteller öffnen (Abb. 17)
Sie können die Saugleistung kurzzeitig
reduzieren, z. B. um ein Festsaugen an
textilen Bodenbelägen zu verhindern.
^Öffnen Sie den Nebenluftsteller am
Handgriff nur so weit, bis sich die
Saugdüse leicht bewegen lässt.
Dadurch verringert sich die Schiebe-
kraft an der jeweils verwendeten Saug-
düse.
Beim Saugen (Abb. 18)
,Beim Saugen – vor allem von
Feinstaub, wie z. B. Bohrstaub,
Sand, Gips, Mehl usw. – kommt es
naturgemäß zu elektrostatischen
Aufladungen, die sich in bestimmten
Situationen entladen können. Um
die unangenehme Wirkung der elek-
trostatischen Entladungen zu ver-
meiden, ist an der Unterseite des
Handgriffes eine Metalleinlage ein-
gearbeitet. Achten Sie deshalb da-
rauf, dass Ihre Hand diese Metall-
einlage beim Saugen dauerhaft be-
rührt.
Abstellen, Transportieren und
Aufbewahren
Park-System für Saugpausen
(Abb. 19)
In kurzen Saugpausen können Sie das
Saugrohr mit der Bodendüse bequem
am Staubsauger abstellen.
^Stecken Sie die Bodendüse mit dem
Parknocken in das Park-System.
de
14

Befindet sich der Staubsauger hier-
bei auf einer schrägen Fläche, z. B.
auf einer Rampe, so
- schieben Sie die Rohrteile des Te-
leskopsaugrohres komplett ein
- nutzen Sie das Park-System nicht,
wenn Ihr Staubsauger mit einem
EasyLock Saugrohr ausgestattet ist.
Park-System zur Aufbewahrung
(Abb. 20 + 21)
,Schalten Sie den Staubsauger
nach Gebrauch aus. Ziehen Sie den
Netzstecker aus der Steckdose.
Ist Ihr Staubsauger mit einem Easy-
Lock Saugrohr ausgestattet, so ist es
hilfreich, die beiden Rohrteile vonein-
ander zu trennen.
^Drücken Sie die Entriegelungstaste
am unteren Saugrohr und ziehen Sie
das obere Saugrohr heraus.
^Stecken Sie das Verbindungsstück
des oberen Saugrohres in das untere
Saugrohr.
^Stellen Sie den Staubsauger aufrecht
hin.
Ist Ihr Staubsauger mit einem Teleskop-
saugrohr ausgestattet, so ist es hilfreich,
die Rohrteile komplett einzuschieben.
^Stecken Sie die Bodendüse mit dem
Parknocken von oben in den Saug-
rohrhalter.
So können Sie den Staubsauger bequem
tragen oder zum Aufbewahren abstellen.
Wartung
,Schalten Sie den Staubsauger
vor jeder Wartung aus und ziehen
Sie den Netzstecker aus der Steck-
dose.
Das Miele Filtersystem besteht aus drei
Komponenten.
–Staubbeutel
–Motorschutzfilter
–Abluftfilter
Um die einwandfreie Saugleistung des
Staubsaugers zu gewährleisten, müs-
sen Sie diese Filter von Zeit zu Zeit aus-
tauschen.
Verwenden Sie nur Staubbeutel, Fil-
ter und Zubehör mit dem "Original
Miele"-Logo. Nur dann kann die
Saugleistung des Staubsaugers op-
timal ausgenutzt und das bestmögli-
che Reinigungsergebnis erreicht
werden.
,Die Verwendung von Staubbeu-
teln aus Papier oder papierähnli-
chen Materialien sowie von Staub-
beuteln mit einer Halteplatte aus
Pappe kann ebenso zu schwerwie-
genden Schäden am Staubsauger
führen und einen Verlust der Garan-
tie nach sich ziehen wie der Einsatz
von Staubbeuteln ohne "Original
Miele"-Logo.
de
15

Wo bekomme ich Staubbeutel und
Filter?
Original Miele Staubbeutel und Filter er-
halten Sie bei Ihrem Fachhändler oder
beim Miele Werkkundendienst sowie im
Miele Onlineshop.
Welche Staubbeutel und Filter sind
richtig?
Original Miele Staubbeutel mit roter
Halteplatte vom Typ F/J/M und Original
Miele Filter erkennen Sie an dem "Origi-
nal Miele"-Logo auf der Verpackung
oder direkt auf dem Staubbeutel.
In jeder Packung Miele Staubbeutel
liegt zusätzlich ein Abluftfilter Air Clean
und ein Motorschutzfilter.
Möchten Sie Original Miele Abluftfilter
einzeln nachkaufen, so nennen Sie Ih-
rem Fachhändler oder dem Miele Werk-
kundendienst die Modellbezeichnung
Ihres Staubsaugers, damit Sie die rich-
tigen Teile bekommen. Sie können die-
se Teile aber auch bequem im Miele
Onlineshop bestellen.
Wann tausche ich den Staubbeutel
aus? (Abb. 22)
Wenn die Farbskala das Sichtfenster
der Staubbeutel-Wechselanzeige rot
ausfüllt, müssen Sie den Staubbeutel
austauschen.
Staubbeutel sind Einwegartikel. Ent-
sorgen Sie volle Staubbeutel. Ver-
wenden Sie diese nicht mehrfach.
Verstopfte Poren reduzieren die
Saugleistung des Staubsaugers.
Zur Prüfung
^Stecken Sie die Bodendüse auf.
^Schalten Sie den Staubsauger ein
und stellen Sie den Saugleistungs-
wähler auf maximale Saugleistung.
^Heben Sie die Bodendüse ein Stück
vom Fußboden ab.
Funktion der
Staubbeutel-Wechselanzeige
Die Funktion der Anzeige ist auf Misch-
staub ausgelegt: Staub, Haare, Fäden,
Teppichfusseln, Sand usw.
Wenn Sie viel Feinstaub saugen, wie
z. B. Bohrstaub, Sand, eventuell auch
Gips oder Mehl, verstopfen die Poren
des Staubbeutels sehr schnell. Die An-
zeige wird dann bereits "voll" anzeigen,
selbst wenn der Staubbeutel noch nicht
voll ist. Er muss dann ausgetauscht
werden.
Saugen Sie viele Haare, Teppich-, Woll-
fusseln usw., so kann die Anzeige erst
reagieren, wenn der Staubbeutel be-
reits prall gefüllt ist.
de
16

Wie tausche ich den Staubbeutel
aus? (Abb. 23, 24 + 25)
^Drücken Sie die Entriegelungstaste in
der Griffmulde und klappen Sie den
Staubraumdeckel bis zum Einrasten
nach oben auf.
Dabei schließt sich der Hygienever-
schluss des Staubbeutels automatisch,
sodass kein Staub entweichen kann.
^Ziehen Sie den Staubbeutel an der
Grifflasche aus der Aufnahme.
^Stecken Sie den neuen Staubbeutel
bis zum Anschlag in die Aufnahme.
Lassen Sie ihn dabei so zusammen-
gefaltet, wie Sie ihn der Verpackung
entnehmen.
^Entfalten Sie den Staubbeutel im
Staubraum so weit wie möglich.
^Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung
und achten Sie darauf, dass der
Staubbeutel dabei nicht eingeklemmt
wird.
Eine Leerbetriebssperre verhindert
das Schließen des Staubraumde-
ckels, wenn kein Staubbeutel einge-
steckt ist. Keine Gewalt anwenden!
Wann tausche ich den
Motorschutzfilter aus?
Immer dann, wenn Sie eine neue Pa-
ckung Miele Staubbeutel anbrechen. In
jeder neuen Packung Miele Staubbeu-
tel liegt zusätzlich ein Motorschutzfilter.
Wie tausche ich den
Motorschutzfilter aus? (Abb. 26)
^Öffnen Sie den Staubraumdeckel.
^Öffnen Sie die Filterklappe und tau-
schen Sie den Motorschutzfilter aus.
^Schließen Sie die Filterklappe.
^Schließen Sie den Staubraumdeckel.
Wann tausche ich den Abluftfilter aus?
Je nach Modell ist serienmäßig einer der
folgenden Abluftfilter eingesetzt (Abb. 27).
aAir Clean
Tauschen Sie diesen Abluftfilter immer
dann, wenn Sie eine neue Packung
Miele Staubbeutel anbrechen. In jeder
Packung Miele Staubbeutel liegt zu-
sätzlich ein Abluftfilter Air Clean.
bActive Air Clean SF-AAC 30
(schwarz)
cActive HEPA SF-AH 30 (blau)
Tauschen Sie diese Abluftfilter jeweils
nach ca. einem Jahr.
Den Zeitpunkt können Sie auf dem Ab-
luftfilter notieren.
Wie tausche ich den Abluftfilter Air
Clean aus? (Abb. 28 + 29)
Achten Sie darauf, dass immer nur
ein Abluftfilter eingesetzt ist.
^Öffnen Sie den Staubraumdeckel.
^Entriegeln Sie das Filtergitter und
nehmen Sie den verbrauchten Abluft-
filter an der sauberen Hygienefläche
(Pfeil) heraus.
^Legen Sie den neuen Abluftfilter Air
Clean ein.
de
17

Möchten Sie aber einen Abluftfilter
Active Air Clean oder Active HEPA
einsetzen, so beachten Sie dazu un-
bedingt das Kapitel "Abluftfilter um-
rüsten".
^Verriegeln Sie das Filtergitter.
^Schließen Sie den Staubraumdeckel.
Wie tausche ich die Abluftfilter
Active Air Clean und Active HEPA
aus? (Abb. 30 + 31)
Achten Sie darauf, dass immer nur
ein Abluftfilter eingesetzt ist.
^Öffnen Sie den Staubraumdeckel.
^Entriegeln Sie den Abluftfilter und
entnehmen Sie ihn.
^Legen Sie den neuen Abluftfilter ein,
fixieren Sie ihn nach hinten und ver-
riegeln Sie ihn.
Möchten Sie aber einen Abluftfilter
Air Clean einsetzen, so beachten
Sie dazu unbedingt das Kapitel "Ab-
luftfilter umrüsten".
^Schließen Sie den Staubraumdeckel.
Abluftfilter umrüsten (Abb. 27)
Je nach Modell ist serienmäßig einer
der folgenden Abluftfilter eingesetzt.
aAir Clean
bActive Air Clean SF-AAC 30
(schwarz)
cActive HEPA SF-AH 30 (blau)
Beim Umrüsten beachten
1. Wenn Sie anstelle des Abluftfilters a
einen Abluftfilter boder ceinsetzen, so
müssen Sie zusätzlich das Filtergitter
herausnehmen und dafür den entspre-
chenden neuen Abluftfilter einsetzen.
2. Wenn Sie anstelle des Abluftfilters b
oder ceinen Abluftfilter aeinsetzen, so
müssen Sie zusätzlich unbedingt ein
Filtergitter *einsetzen, siehe Abb. 32.
*Filtergitter - siehe Kapitel "Nachkauf-
bares Zubehör"
Achten Sie darauf, dass immer nur
ein Abluftfilter eingesetzt ist.
Wann tausche ich die Fadenheber
aus?
Die Fadenheber am Saugmund der Bo-
dendüse sind austauschbar.
Erneuern Sie die Fadenheber, wenn der
Flor verschlissen ist.
Wie tausche ich die Fadenheber aus?
(Abb. 33)
^Heben Sie die Fadenheber, z. B. mit
einem Schlitz-Schraubendreher, aus
den Einsteckschlitzen. Dazu sind je-
weils zwei Einkerbungen angebracht.
^Ersetzen Sie die Fadenheber durch
neue.
Wie tausche ich die Fadenheber der
Bodendüse FiberTeQ aus? (Abb. 34)
^Heben Sie die Fadenheber, z. B. mit
einem Schlitz-Schraubendreher, seit-
lich aus den Einsteckschlitzen.
^Ersetzen Sie die Fadenheber durch
neue.
de
18

Laufrolle der Bodendüse reinigen
(Abb. 35)
(nicht notwendig bei der Bodendüse
FiberTeQ)
aEntriegeln Sie die Rollenachse (Bajo-
nettverschluss) mit einer Münze.
bDrücken Sie die Rollenachse heraus
und entnehmen Sie diese.
cEntnehmen Sie die Laufrolle.
^Entfernen Sie anschließend Fäden
und Haare, setzen Sie die Laufrolle
wieder ein und verriegeln Sie die Rol-
lenachse.
Ersatzteile bekommen Sie beim Miele
Fachhändler oder beim Miele Werkkun-
dendienst.
Pflege
,Schalten Sie den Staubsauger
vor jeder Reinigung aus und ziehen
Sie den Netzstecker aus der Steck-
dose.
Staubsauger und Zubehörteile
Den Staubsauger und alle Zubehörteile
aus Kunststoff können Sie mit einem
handelsüblichen Kunststoffreiniger pfle-
gen.
,Verwenden Sie keine Scheuer-
mittel, keine Glas- oder Allzweckrei-
niger und keine ölhaltigen Pflegemit-
tel!
Staubraum
Den Staubraum können Sie bei Bedarf
mit einem zweiten Staubsauger, falls
vorhanden, aussaugen oder einfach mit
einem trockenen Staubtuch oder
Staubpinsel reinigen.
,Tauchen Sie den Staubsauger
niemals in Wasser! Feuchtigkeit im
Staubsauger birgt die Gefahr eines
elektrischen Schlages.
Störungen
Der Staubsauger schaltet selbsttätig
ab.
Ein Temperaturbegrenzer schaltet den
Staubsauger aus, wenn er zu warm
wird.
Die Störung kann auftreten, wenn z. B.
sperriges Sauggut die Saugwege ver-
stopft oder der Staubbeutel voll bzw.
durch Feinstaub luftundurchlässig ist.
Die Ursache kann auch ein stark ver-
schmutzter Motorschutzfilter oder Ab-
luftfilter sein. Schalten Sie den Staub-
sauger dann aus (Fußtaste Ein / Aus s
drücken) und ziehen Sie den Netzste-
cker aus der Steckdose.
Nach Beseitigung der Ursache und ei-
ner Wartezeit von ca. 20 - 30 Minuten
hat sich der Staubsauger so weit abge-
kühlt, dass Sie ihn wieder einschalten
und benutzen können.
de
19

Kundendienst
Sollten Sie den Kundendienst benöti-
gen, so wenden Sie sich bitte an
–Ihren Miele Fachhändler
oder
–den Miele Werkkundendienst unter
der Telefonnummer
Deutschland 0800 - 22 44 666
Österreich 050 800 300 *
(* österreichweit zum Ortstarif)
Luxemburg (00352) 4 97 11-20/22
Schweiz 0 800 800 222
Garantiebedingungen
Die Garantiezeit des Staubsaugers be-
trägt 2 Jahre.
Nähere Angaben zu den Garantiebe-
dingungen in Ihrem Land erhalten Sie
unter der oben stehenden Telefonnum-
mer. Garantiebedingungen in Schrift-
form können Sie dort ebenfalls anfor-
dern.
Nachkaufbares Zubehör
Beachten Sie in erster Linie die Rei-
nigungs- und Pflegeanweisung Ihres
Bodenbelag-Herstellers.
Sie können diese und viele weitere Pro-
dukte im Internet bestellen.
Sie erhalten sie aber auch bei Ihrem
Miele Fachhändler oder über den Miele
Werkkundendienst.
Einzelne Modelle sind bereits serienmä-
ßig mit einem oder mehreren der fol-
genden Zubehörteile ausgestattet.
Bodendüsen / -bürsten
Bodendüse Classic Allergotec
(SBDH 285-3)
Zur täglichen hygienischen Reinigung
aller Bodenbeläge. Beim Saugen wird
der Reinigungsfortschritt über ein Farb-
display (Ampelanzeige) sichtbar.
Turbobürste Turbo Comfort
(STB 205-3)
Zum Saugbürsten kurzfloriger textiler
Bodenbeläge.
Bodenbürste Hardfloor (SBB 235-3)
Zum Absaugen strapazierfähiger Hart-
böden, wie z. B. Fliesen.
Bodenbürste Parquet (SBB Parquet-3)
Mit Naturborsten zum Absaugen kratz-
empfindlicher Hartböden, wie z. B. Par-
kett.
Bodenbürste Parquet Twister mit
Drehgelenk (SBB 300-3)
Zum Absaugen verschiedener Hartbo-
denflächen und kleiner Nischen.
Bodenbürste Parquet Twister XL mit
Drehgelenk (SBB 400-3)
Zum Absaugen großer Hartbodenflä-
chen und kleiner Nischen.
de
20
