Milescraft PantographPro 1221 User manual

®
PantographPRO™
1 – Base Sled
2 – Base Plate
3 – Support Bolt [3]
4 – Stop Nut [3]
5 – Elbow Nut [5]
6 – Finger Tip Handle
7 – Pivot Mount [2]
8 – Pivot Socket Tip [2]
9 – Stylus Tips [3]
10 – Lock-Wedge [Small]
11 – Lock-Wedge [Large]
12 – Router Bits [3]
13 – Cord Clips [2]
14 – TurnLock™ screws [6]
Metric version: TurnLock™screws (9)
15 – Bushing
16 – Centering Pin
Metric version: Centering Pins (2)
PantographPRO™
1 – Corredera Base
2 – Placa Base
3 – Perno de Soporte [3]
4 – Tuerca de Soporte [3]
5 – Tuerca Codo [5]
6 – Manilla para Dedos
7 – Soporte de Pivote [2]
8 – Punta de Casquillo de Pivote [2]
9 – Puntas de Punzón [3]
10 – Cuña de Bloqueo [Pequeña]
11 – Cuña de Bloqueo [Grande]
12 – Fresas para fresadora [3]
13 – Sujetadores de Cable [2]
14 – Tornillos de Acople [6]
Versión métrica: Tornillos de Acople (9)
15 – Buje
16 – Perno de Centrado
Versión métrica: Perno de Centrado (2)
PantographPRO™
1 – Adapterplatte
2 – Grundplatte
3 – Gelenkschraube [3]
4 – Stoppmutter [3]
5 – Gelenkmutter [5]
6 – Fingergriff
7 – Schraubsockel [2]
8 – Drehzapfen [2]
9 – Taststift [3]
10 – Keil [klein]
11 – Keil [groß]
12 – Fräser [3]
13 – Kabelhalter [2]
14 – Schrauben [6]
Metrisch: Schrauben (9)
15 – Kopierhülse
16 – Zentrierstift
Metrisch: Zentrierstift (2)
PantographPRO™
1 – Patin de base
2 – Semelle de base
3 – Boulon de support [3]
4 – Écrou de support [3]
5 – Écrou du coude [5]
6 – Poignée de doigt
7 – Support de pivot [2]
8 – Extrémité de l'emboîtement à pivot [2]
9 – Pointes du stylet [3]
10 – Coin de blocage [petit]
11 – Coin de blocage [grand]
12 – Mèches de la fraiseuse [3]
13 – Brides du cordon [2]
14 – Vis à couplage rapide [6]
Version métrique: Vis à couplage rapide (9)
15 – Douille
16 – Pion de centrage
Version métrique: Pions de centrage (2)
™
12
3
5
6
7
8
9
9
10
11
12
13
13
Model
Modéle
Modelo
Modell
1221
14
15
16
4
INSTRUCTION MANUAL MODE D’EMPLOI
MANUAL DE INSTRUCCIONES
BEDIENUNGSANLEITUNG
1
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com M1221MR1 • M1271MR1 • 02/15
Model
Modéle
Modelo
Modell
1271
FIGURE 1

Milescraft, Inc.
www.milescraft.com
• Instructional DVD
Available online at:
www.milescraft.com
• Additional stencils
• DVD instructif
• Pochoirs additionnels
• DVD de instrucciones
• Plantillas Adicionales
Disponible en ligne:
Disponible en línea en:
Erhältlich online bei:
• Anweisungen auf DVD
2
TABLA DE CONTENIDO:
TABLE OF CONTENTS: TABLE DES MATIÈRES:
1.) Overview..............................................1
2.) Package Content.................................3
3.) Safety Warning....................................3
4.) Assembly..............................................4
5.) Set-Up Board....................................5-6
6.) Base Plate Assembly...........................7
7.) Preparing Your Router.........................8
8.) Making a Sign................................9-11
9.) Hints & Tips........................................12
10.) Making Your Own Letter Stencils....13
11.) Using Your Own Letter Stencils.......14
12.) Adjustable Set-Up Board..................15
13.) Painting Detailed Signs....................15
14.) Replacement Parts...........................16
15.) Base Plate Compatibility.............17-18
1.) Visión de conjunto.............................1
2.) Préparation de votre routeur............3
3.) Advertencia de Seguridad................3
4.) Montaje.............................................4
5.) Tabla de Instalación......................5-6
6.) Ensamblaje y Centrado de la Placa
Base de Acople.................................7
7.) Preparación de su enrutad...............8
8.) Preparación de su enrutador......9-11
9.) Pistas y Consejos............................12
10.) Fabricar sus propias Plantillas de
Letras.............................................13
11.) Fabricar sus propias Plantillas de
Letras............................................14
12.) Tabla de Instalación Ajustable....15
13.) Pintar Letreros con Detalles..........15
14.) Componentes de Repuesto...........16
15.) La placa base compatibilidad...17-18
1.) Vue d'ensemble....................................1
2.) Contenu du paquet..............................3
3.) Avertissement relatif á la sécurité......3
4.) Assemblage.........................................4
5.) Planche de préparation...................5-6
6.) Montage et centrage de la semelle de
base à couplage rapide.......................7
7.) Préparation de votre routeur...............8
8.) Création d'un panneau .................9-11
9.) Astuces et conseils............................12
10.) Comment fabriquer vos propres
pochoirs de lettre..............................13
11.) Comment faire vos propres pochoirs
de lettres..........................................14
12.) Planche de préparation réglable......15
13.) Comment peindre des panneaux
détaillés............................................15
INHALTSVERZEICHNIS:
1.) Übersicht........................................1
2.) Verpackunginhalt...........................3
3.) Sicherheitshinweise......................3
4.) Montage des PantographPRO.......4
5.) Arbeitsplatte...............................5-6
6.) Montage der Grundplatte..............7
7.) Montage der Oberfräs...................8
8.) Fräsen einer Schrifttafel..........9-11
9.) Tipps und Hinweise.....................12
10.) Erstellen eigener
Buchstabenschablonen..............13
11.) Benutzen der eigenen
Buchstabenschablonen..............14
12.) Verstellbare Arbeitsplatte...........15
13.) Streichen der Schriften..............15
14.) Ersatzteile...................................16
15.) Grundplatte Kompatibilität...17-18
• Zusätzliche Schablonen
14.) Pièces de rechange...........................16
15.) Plaque de base compatibilité......17-18

ADVERTENCIA DE SEGURIDAD:
Por seguridad lea, comprenda y siga
las instrucciones del fabricante de su
herramienta eléctrica. Siempre use
lentes de seguridad o protecciones para
los ojos antes de iniciar la operación
de la herramienta eléctrica. Siempre
mantenga las manos, la cara y el cuerpo
a una distancia segura de los vástagos y
herramientas de corte. Siempre manten-
ga un agarre rme sobre los mangos de
la herramienta cuando ésta se encuen-
tre en operación. Siempre desconecte
la alimentación de corriente antes de
ajustar las herramientas eléctricas.
AVERTISSEMENT RELATIF À LA
SÉCURITÉ:
Vous devez lire, comprendre et respecter
les instructions du fabricant de votre outil
électrique concernant la sécurité. Vous
devez toujours porter des lunettes de
protection ou des protecteurs oculaires
avant de commencer à utiliser l’outil
électrique. Vos mains, visage et corps
doivent constamment être à une distance
sécuritaire des broches et des outils de
coupe. Lorsque l’outil est en marche, as-
surez-vous de toujours tenir fermement
la poignée. Avant d’ajuster un outil élec-
trique, assurez-vous qu’il est débranché
de sa source de courant.
CONTENIDO DEL PAQUETE:
PACKAGE CONTENTS: CONTENU DU PAQUET:
Unpack all items and check with Figure 1
and “Replacement Parts table” (see page
16). Make sure all items are accounted
for before discarding any of the packing
material. For any missing parts, contact
Customer Service at info@milescraft.
com or 1-224-227-6930.
Compruebe cada artículo con la
Figura 1 y la tabla de “Piezas sueltas”
(consulte la página 16). Para obtener
cualquier pieza que falte, contacte a
Servicio al Cliente en info@milescraft.
com o llamando al 1-224.227.6930.
Inspectez chaque pièce en vous aidant
de la Figure 1 et du tableau « Pièces de
rechange » (voir page 16). En cas de
pièce manquante, contactez le service
d’assistance à la clientèle à info@
milescraft.com ou au 1-224.227.6930.
Folgen Sie unbedingt den
Sicherheitsvorschriften des Herstellers
Ihres Elektrowerkzeuges. Tragen Sie
immer eine Schutzbrille oder anderen
Gesichtsschutz. Halten Sie Hände, Gesicht
und Körper in sicherer Entfernung von
drehenden Teilen und Schneidwerkzeugen.
Halten Sie die Handgriffe beim Arbeiten
stets fest. Ziehen Sie immer den Stecker
vor jedem Werkzeugwechsel.
SAFETY WARNING:
Read, understand, and follow your pow-
er tool manufacturer’s instructions for
safety. Always wear safety glasses or
eye shields before commencing pow-
er tool operation. Always keep hands,
face, and body at a safe distance from
spindles and cutting tools. Always keep
a rm grip on tool handles when in op-
eration. Always disconnect from power
source before adjusting power tools.
PACKUNGSINHALT:
SICHERHEITSHINWEIS:
Entnehmen Sie alle Teile der Verpackung und
überprüfen Sie die Vollständigkeit anhand
Zeichnung 1 und der Teileliste (Seite 16), ehe
Sie die Verpackung entsorgen. Sollten Teile
fehlen, so melden Sie sich bitte bei unserem
Kundendienst unter [email protected]
oder 1-224.227.6930.
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com 3M1221MR1 • M1271MR1 • 02/15

#3
#4
4
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com
1The main frame of your PantographPRO comes
assembled from the factory. Thread the stop nuts
onto the support bolts (Items #3 & #4). Thread the
support bolts into the two rear elbow assemblies
so they protrude about a half inch below the elbow
assembly.
2Thread the pivot socket tip (Item #8) onto the sup-
port bolt (Item #3). Snap the pivot mount (Item #7) into
the ball socket of the pivot socket tip (Item #8).
3Loosen the elbow nut and turn the handle (Item
#6) towards the user. Tighten the elbow nut to lock
the handle in position. Thread the support bolt and
stop nut into the elbow assembly so it protrudes
about a half inch below the elbow assembly. Thread
stylus tip (Item # 9) onto support bolt.
Assembling the PantographPRO
#
3
#
8
#7
2
1Le châssis principal de votre PantographPRO
est monté en usine. Vissez les écrous de blocage
sur les boulons de support (éléments n°3 et n°4).
Vissez les boulons de support dans les deux
coudes arrière de manière à ce qu'ils saillissent
d'environ un demi-pouce en dessous du coude.
2Vissez l'extrémité de l'emboîtement à pivot
(élément n° 8) dans le boulon de support (élément
n°3). Encastrez d'un coup sec le support de pivot
(élément n°7) dans l'emboîtement à rotule de l'ex-
trémité de l'emboîtement à pivot (élément n°8).
3Desserrez l'écrou du coude et tournez la
poignée (élément n°6) vers l'utilisateur. Serrez
l'écrou du coude pour bloquer la poignée sur
place. Vissez le boulon de support et l'écrou
de blocage dans le coude de manière à ce qu'il
saillisse d'environ un demi-pouce en dessous du
coude. Vissez la pointe du stylet (élément n°9) sur
le boulon de support.
Montage de votre PantographPRO Ensamblaje del PantographPRO
13
#
3
#
4
#
6
#
9
#
5
1El marco principal de su PantographPRO viene
ensamblado de fábrica. Atornille las tuercas de tope
en los pernos de soporte (Elementos #3 y #4).
Atornille los pernos de soporte en los dos montajes
de codos traseros, de modo tal que sobresalgan
aproximadamente media pulgada (1 cm) por
debajo de cada montaje de codo.
2Atornille la punta de casquillo de pivote (Ele-
mento #8) en el perno de soporte (Elemento #3).
Fije el soporte de pivote (Elemento #7) en la rótula
de la punta de casquillo de pivote (Elemento #8).
3Afloje la tuerca codo y gire la manilla
(Elemento #6) en dirección al usuario. Apriete la
tuerca codo para bloquear la manilla en su lugar.
Atornille el perno de soporte y la tuerca de tope
en el montaje de codo, de modo tal que sobresal-
ga aproximadamente media pulgada (1 cm) por
debajo del montaje de codo. Atornille la punta de
punzón (Elemento #9) en el perno de soporte.
Montage des PantographPRO
1Der Hauptrahmen Ihres PantographPRO kommt
zusammengebaut ab Werk. Schrauben Sie die
Stoppmuttern auf die Gelenkschraube (Pos. 3 und
4). Drehen Sie die Gelenkschrauben in die beiden
hinteren Gelenke, so daß sie etwa 12mm unten
herausragen.
2Schrauben Sie den Drehzapfen (Pos.8) auf
die Gelenkschraube (Pos.3) aufschrauben. Den
Schraubsockel (Pos.7) in die Kugelpfanne des
Drehzapfens (Pos.8) einschnappen lassen.
3Lösen Sie die Gelenkmutter (Pos.5) und drehen
Sie den Fingergriff (Pos.6) in Richtung Benutzer. Zie-
hen Sie die Gelenkmutter fest, um den Griff in seiner
Lage zu fixieren Drehen Sie die Gelenkschraube
,mit Stoppmutter, in das Gelenk ein, so daß sie
etwa 12mm unten herausragt. Schrauben Sie die
passende Tastspitze (Pos.9) auf die Gelenkschraube.
M1221MR1 • M1271MR1 • 02/15

Montage des PantographPRO
5
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com

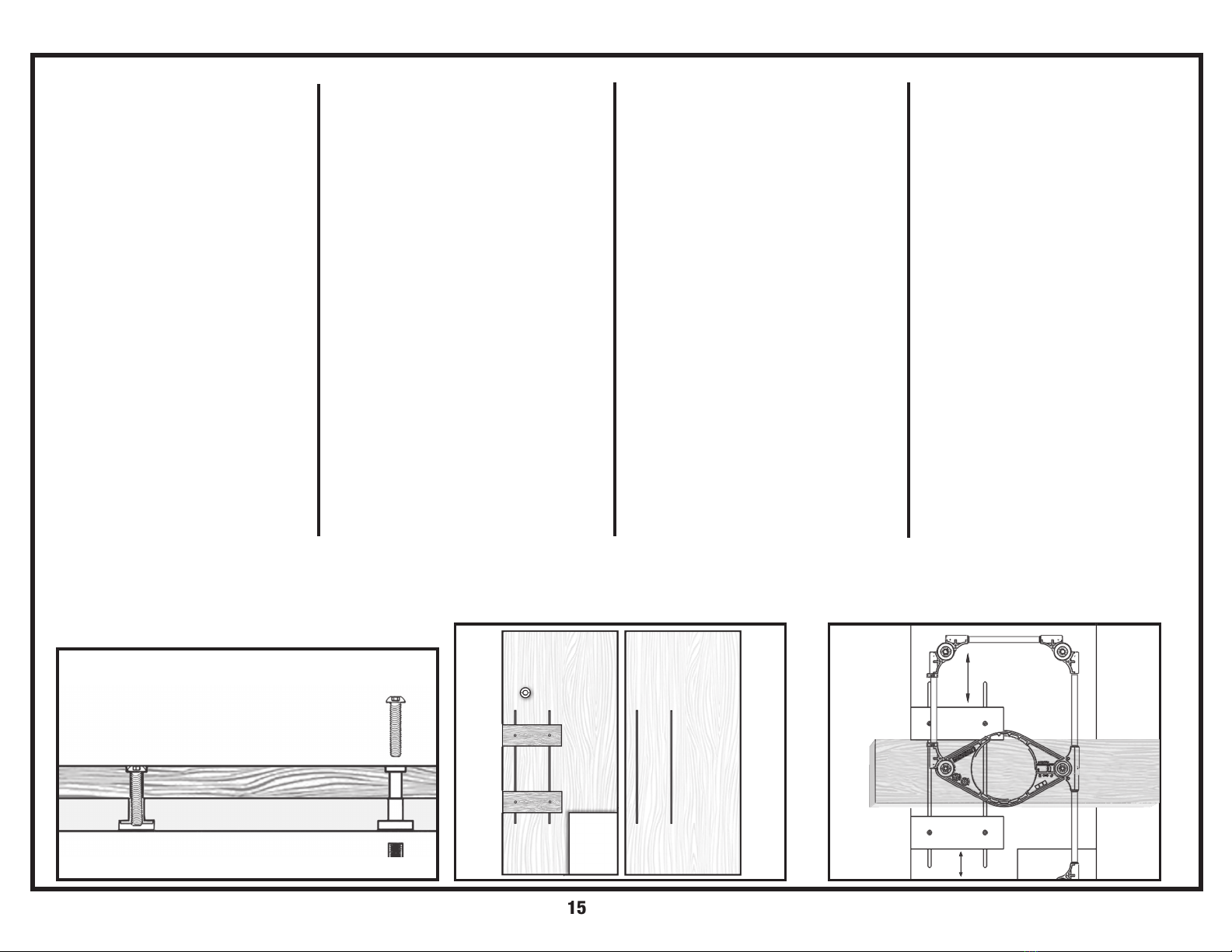

1Use a test work piece to practice using your PantographPRO.
The test piece should be the same width and thickness as your
final work piece Mark the center line of your test work piece. You
will use this line later in the set-up process.
2The work piece you will be routing needs to be properly secured
and supported. We recommend a plywood support fixture cut t
20” x 48” for use with the supplied locking wedges. This fixture wil
save time, especially when making signs. It can be hung up on the
wall for easy storage.
3Create (2) support fences that are 3 -½” x 10” x ¾” (Be sure
the support fences are always the same height or are thinner than
the work piece.)
4Position the top support fence along the left edge of the support
board approximately 23” up from the bottom edge of the support
board. (It is crucial the support fence is square to the work surface).
Attach the support fence to the support board. (Hardware not
included.)
5Place the test work piece against the top support fence and
measure 2-3/8” in front of the test work piece. This measurement
is for attaching the second support fence used to wedge the work
piece in place. Attach the bottom support fence to the support
board. (Hardware not included.)
Set-Up Board
1Utilisez une pièce à travailler d'essai pour vous
familiariser avec votre PantographPRO. La pièce d'essai doit avoir la même
largeur et la même épaisseur que votre pièce à travailler finale Marquez la
ligne médiane de votre pièce à travailler d'essai. Vous l'utiliserez plus tard lors
du procédé de réglage.
2La pièce à travailler que vous allez reproduire doit être convenablement
fixée et soutenue Nous vous recommandons d'utiliser une pièce fixe de su -
port en contreplaqué découpée de 122cm x 58cm avec les coins de blocage
fournis. Cette pièce vous fera gagner du temps, en particulier pour faire des
panneaux. Elle peut être accrochée au mur pour la stocker facilement.
3Créez deux (2) protections de support de
pouces (assurez-vous que les protections de support aient toujours la même
hauteur ou qu'elles soient plus minces que la pièce à travailler).
4Placez la protection de support supérieure le long du bord gauche de la
planche de support à environ 580 mm du bord inférieur de la planche de
support (il est essentiel que la protection de support soit placée perpendiculaire-
ment par rapport à la surface de travail). Attachez la protection de support à la
planche de support (la quincaillerie n'est pas fournie).
5Placez la pièce à travailler d'essai contre la protection de support supérieure
et mesurez entre 60mm devant la pièce à travailler d'essai. Le but de ce
mesurage est d'attacher la deuxième protection de support utilisée pour caler
la pièce à travailler sur place. Attachez la protection de support inférieure à la
planche de support (la quincaillerie n'est pas fournie).
Tabla de Instalación
Planche de Préparation
1Utilice una pieza de trabajo de prueba para practicar cómo usar
su PantographPRO. La pieza de prueba debe ser del mismo ancho
y grosor que su pieza de trabajo final Marque la línea central de
su pieza de prueba. La utilizará más adelante en el proceso de
instalación.
2La pieza de trabajo a fresar debe estar sujeta y fijada d
manera apropiada. Recomendamos una superficie de fijación
terciado de 122cm x 58cm para utilizarla con las cuñas de bloqueo
proporcionadas. Esta superficie de fijación le ahorrará tiemp
especialmente al elaborar letreros. Puede colgarla en la pared para
almacenarla de forma simple.
3Elabore (2) guías de soporte de 250 mm x 90 mm. (Asegúrese
de que las guías de soporte tengan siempre la misma altura o sean
más delgadas que la pieza de trabajo).
4Posicione la guía de soporte superior a lo largo del borde
izquierdo de la tabla de soporte aproximadamente 580 mm sobre
el borde inferior de la tabla de soporte. (Es muy importante que la
guía de soporte esté perpendicular a la superficie de trabajo) Una
la guía de soporte a la tabla de soporte. (Herramientas no incluidas).
5Coloque la pieza de prueba encima de la guía de soporte supe-
rior y mida 60mm en la parte delantera de la pieza. Esta medición
es para unir la segunda guía de soporte utilizada para asegurar
la pieza de trabajo en su lugar. Una la guía de soporte inferior a la
tabla de soporte. (Herramientas no incluidas).
Arbeitsplatte
1Üben Sie am besten den Gebrauch des PantographPRO mit einem Brett
mit gleicher Breite und Dicke wie Ihr eigentliches Werkstück. Zeichnen Sie die
Mittellinie des Brettes auf, sie werden diese später noch brauchen.
2Das Brett muß zum Fräsen sicher gehalten und und unterstützt werden.
Daher schlagen wir vor, eine Arbeitsplatte aus Sperrholz mit den Maßen 122cm
x 58cm zu verwenden. Diese Platte wird Ihnen Zeit sparen, besonders wenn Sie
Schriften fräsen. Zudem kann sie schnell an jeder Wand aufgehängt werden.
3Schneiden Sie 2 Anschläge in den Abmessungen 250 mm x 90 mm zu.
Achten Sie darauf, daß die Anschläge immer dünner als das Werkstück sind.
4Positionieren Sie den oberen Anschlag auf der linken Kante der Arbeitsplatte,
ungefähr 580 mm vom unteren Rand gemessen. Achten Sie darauf, daß der
Anschlag genau rechtwinklig zur Arbeitsplatte ist und schrauben Sie ihn auf der
Platte fest. (Montagematerial nicht im Lieferumfang enthalten)
5Drücken Sie Ihr Testbrett gegen den oberen Anschlag und messen zusätzlich
60mm dazu. Das ist der Abstand für den zweiten Anschlag. Schrauben Sie diesen
genau rechtwinklig auf die Arbeitsplatte. (Montagematerial wird nicht mitgeliefert)
250 mm x 90 mm
[Planche de préparation]
[Tabla de Instalación]
[Arbeitsplatte]
[Protection de support -Bas]
[Tabla de Soporte -Superior]
[Anschlag -Oben]
[Protection de support -Haut]
[Tabla de Soporte -Inferior]
[Anschlag-Unten]
[Ligne Médiane]
[Línea Central]
[Mittelline]
[Pièce à travailler]
[Pieza de Trabajo]
[Werkstück]
122cm
1220mm
58cm
580mm
51cm
510mm
9cm X25cm X2cm
90mm X250mm X20mm
9cm X25cm X2cm
90mm X250mm X20mm
M1221MR1 • M1271MR1 • 02/15

6
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com

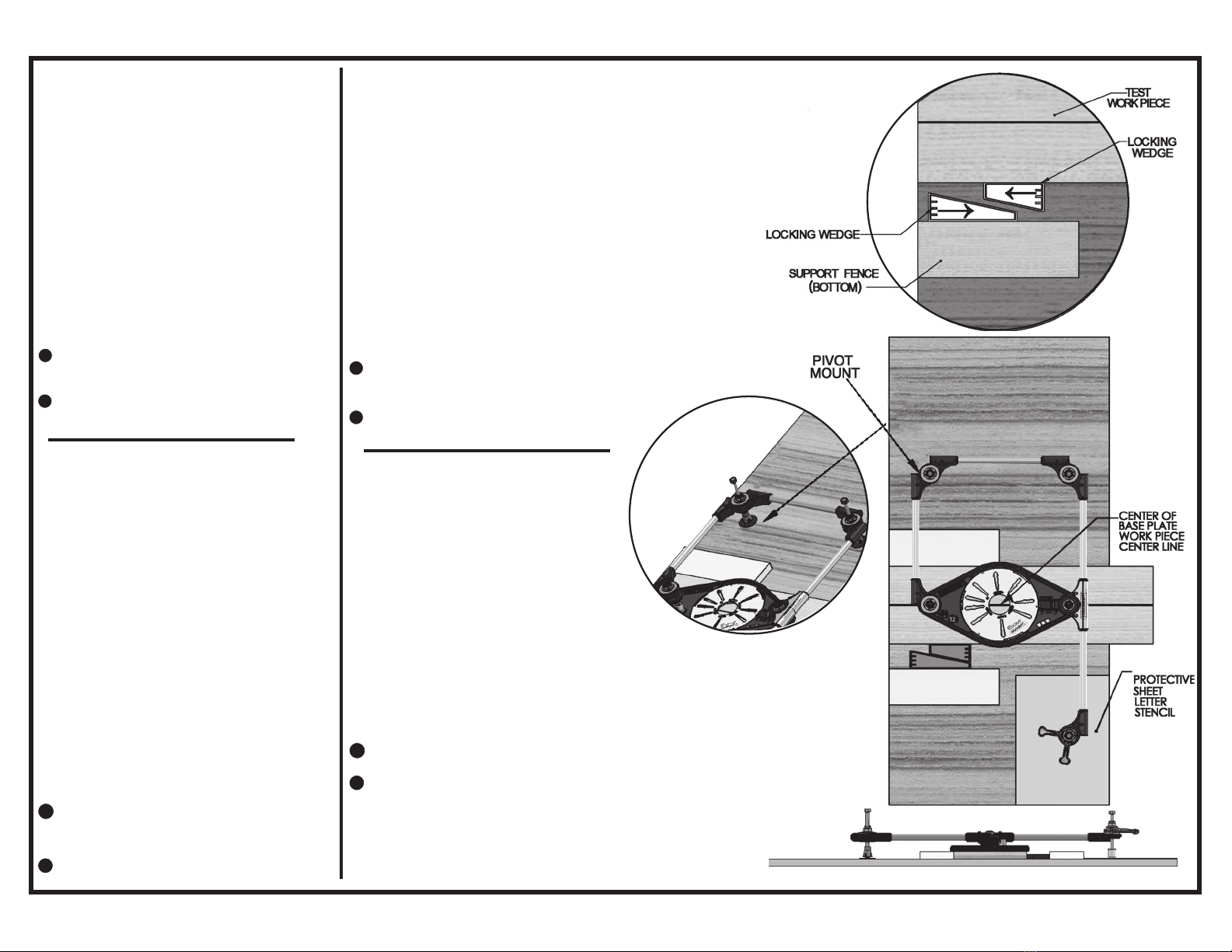

6Use the locking wedges (Items #10 &#11) to secure the test work
piece in place. To secure the work piece simply push the wedges together
between the work piece and the support fence. Gently tap on one edge
until they are tight and the workpiece is secured in place.

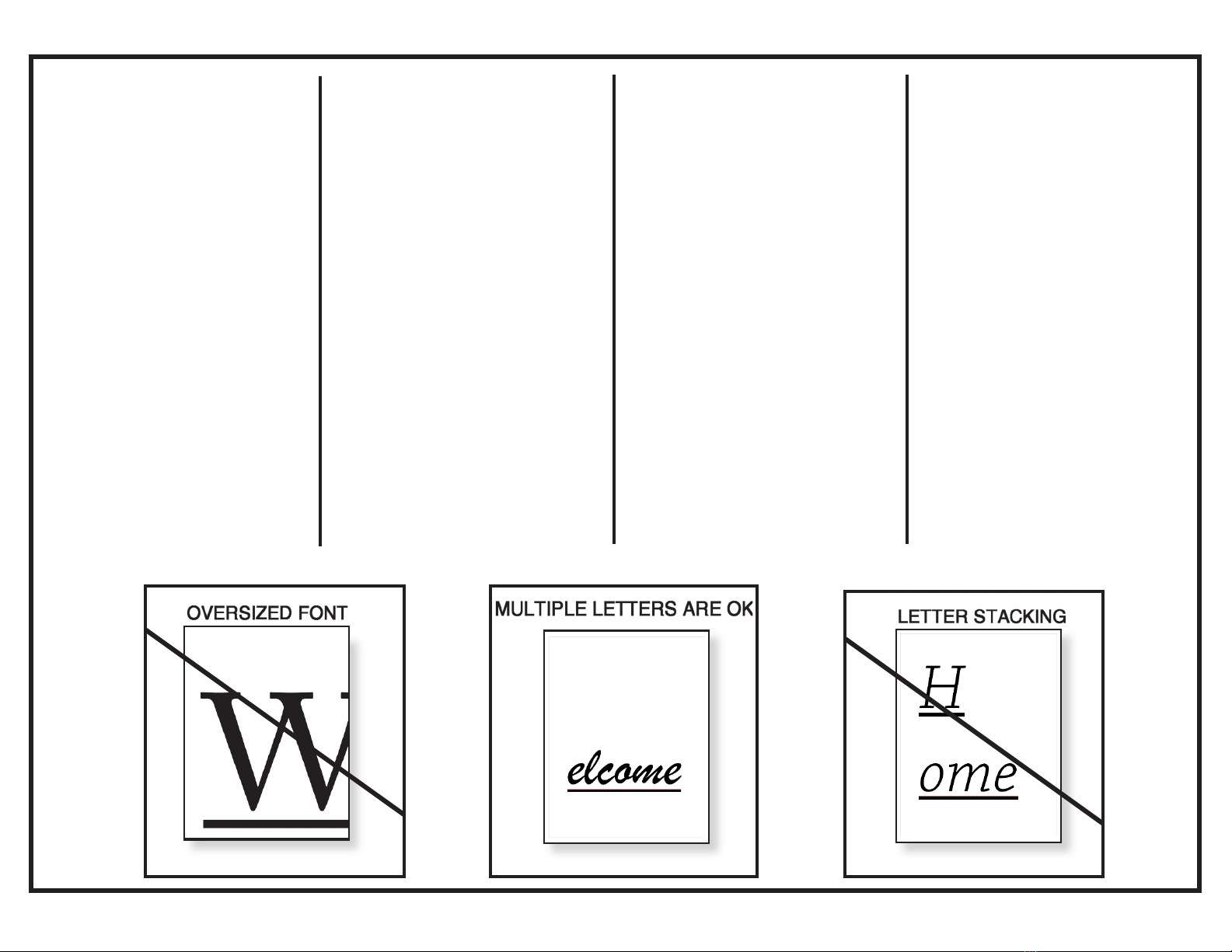

7Insert a letter stencil into the clear protective sheet and properly
secure it in place at the bottom right hand corner of the support board
with push pins. (Push pins not included)
8Position the main frame of the PantographPRO so that the center of
the base plate (Item #2) is over the approximate center line of the test
work piece. Position the stylus tip over the center of the letter stencil. Keep
the main frame as square as possible. This will provide the mounting
location for the pivot mount.
9Mark the location of the mounting holes in the left hand pivot mount
onto the support board. Remove the pivot mount from the left hand side
of the main frame. Attach the pivot mount to the support board by driving
two screws through the holes in the pivot mount. (Hardware not included).
Adjust the rear support bolts so the main base rests fl t on the work
piece and the rear arm and the support arms are parallel to the work
surface.
Adjust the Stylus point so it is 1/32” above the stencil cover.
6Utilisez les coins de blocage (éléments n°10 et n°11) pour fixer la pièce
travailler d'essai sur place. Pour fixer la pièce à tr vailler, il suffit de pousser les coin
ensemble entre la pièce à travailler et la protection de support. Tapez légèrement
sur un bord jusqu'à ce qu'il soit ferme et que la pièce à travailler soit fixée sur place
7Insérez un pochoir à lettre dans la feuille de protection transparente et le fixe
correctement sur place sur le coin inférieur droit de la planche de support à l'aide de
punaises (les punaises ne sont pas fournies).
8Placez le châssis principal de votre PantographPRO de manière à ce que le
centre de la semelle de base (élément n°2) recouvre environ la ligne médiane de la
pièce à travailler d'essai. Placez la pointe du stylet au-dessus du centre du pochoir
à lettre. Maintenez le châssis principal aussi perpendiculaire que possible. Cela
déterminera l'emplacement du montage du support de pivot.
9Marquez l'emplacement des trous de montage dans le support de pivot gauche
sur la planche de support. Retirez le support de pivot du côté gauche du châssis
principal. Attachez le support de pivot à la planche de support en vissant deux vis à
travers les trous dans le support de pivot (la quincaillerie n'est pas fournie).
Ajustez les boulons de support arrière de manière à ce que la base principale
repose à plat sur la pièce à travailler et de manière à ce que le bras arrière et les
bras de support soient parallèles à la surface de travail.
Ajustez le point du stylet de manière à ce qu'il se trouve
1mm au-dessus de la couverture du pochoir.
10
( # 11)
(
# 2)
(
# 10)
11
10
11
6Utilice las cuñas de bloqueo (Elementos #10 y #11) para asegurar la
pieza de prueba en su lugar. Para asegurar la pieza de trabajo solo em-
puje las cuñas entre la pieza y la guía de soporte. Golpee suavemente
uno de los bordes hasta que quede firme y la pieza de trabajo esté
asegurada en su lugar.
7IInserte una plantilla de letras en una hoja de protección transpar-
ente y asegúrela adecuadamente en su lugar en la esquina inferior
derecha de la tabla de soporte con clavijas a presión. (Clavijas a presión
no incluidas).
8Posicione el marco principal del PantographPRO de manera que
el centro de la placa base (Elemento #2) esté sobre la línea central
aproximada de la pieza de prueba. Posicione la punta de punzón sobre
el centro de la plantilla de letras. Mantenga el marco principal lo más
perpendicular posible. Esto proporcionará la ubicación de montaje para
el soporte de pivote.
9 Marque la ubicación de los agujeros de montaje en el soporte de
pivote del lado izquierdo en la tabla de soporte. Retire el soporte de
pivote del lado izquierdo del marco principal. Una el soporte de pivote a
la tabla de soporte insertando dos tornillos en los agujeros del soporte
de pivote. (Herramientas no incluidas).
Ajuste los pernos de soporte traseros, de manera que la base
principal quede plana sobre la pieza de trabajo y el brazo trasero y los
brazos de soporte estén paralelos a la superficie de trabajo
Ajuste la punta de punzón de modo que quede 1mm sobre la cubierta
de la plantilla.
10
11
6Klemmen Sie jetzt Ihr Testbrett mittels der Keile fest (Pos. 10
und 11). Die Keile werden einfach gegeneinander geschoben und
durch leichtes Klopfen gegen die Kante fixiert
7Legen Sie eine der Schablonen in die Klarsichthülle (mit der off-
enen Seite nach rechts) und fixieren diese mittels Reißnägeln gena
rechtwinklig rechts unten auf der Arbeitsplatte.
8Positionieren Sie den PantographPRO so auf dem Testbrett,
daß sich die Mitte der Adapterplatte über der Mittellinie des
Brettes befindet Der Taststift sollte sich ungefähr über der Mitte
der eingelegten Schablone befinden Der Hauptrahmen sollte so
rechtwinklig als möglich sein. So ergibt sich auch die genaue Lage
des Schraubsockels, links oben.
9 Markieren Sie die Position der beiden Bohrungen im
Schraubsockel auf der Arbeitsplatte, indem Sie ihn mithilfe der
Gelenkschraube bis auf die Platte herabdrehen. Entfernen Sie
den Schraubsockel und schrauben ihn fest. (Schrauben sind nicht
mitgeliefert)
Justieren Sie die beiden oberen Gelenkschrauben so, daß die
Adapterplatte flach auf dem Testbrett aufliegt
Stellen Sie den Taststift so ein, daß er sich etwa 1 mm über der
Klarsichthülle befindet Er darf diese nicht berühren!
10
11
[Coin de blocagel]
[Cuña de Bloqueo]
[Sicherungskeil]
[Support de pivot]
[Soporte de Pivote]
[Lagerbock]
7
M1221MR1 • M1271MR1 • 02/15

( # 2)
(
# 10)
7
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com

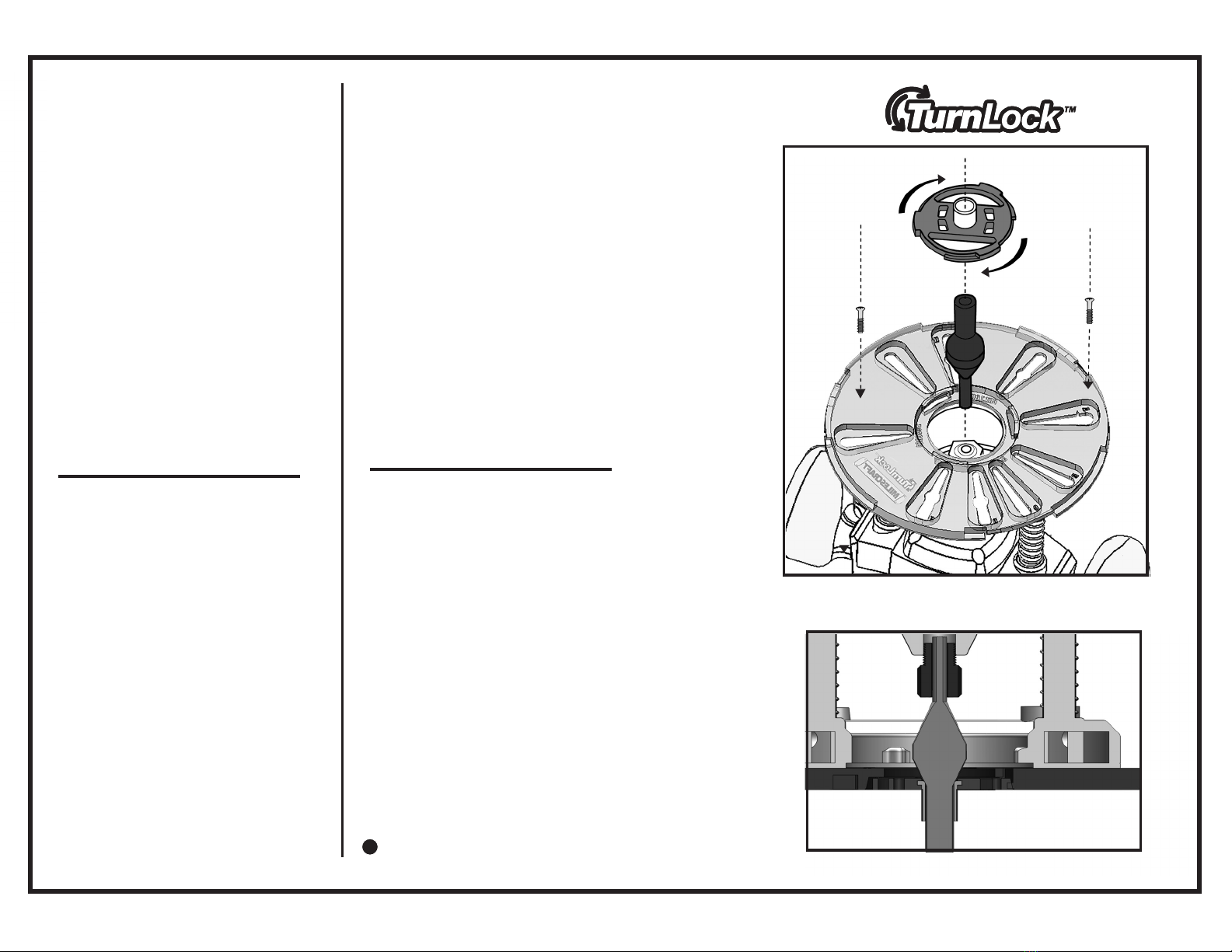

1Remove the manufacturers’ base plate from the router you
intend to use with your PantographPRO.
2Remove the TurnLock Base Plate from the base sled.
3Insert the appropriate end of the centering pin into the routers
collet. (Follow your router manufacturer’s instructions for this
step.)
4Install the provided TurnLock bushing (Item #15) into the base
plate by twisting the bushing into the opening in the center of the
TurnLock Base Plate.
5While holding the base plate with the recessed mounting
slots facing away from the router, lower the base plate over the
centering pin onto the base of the router.
6Rotate the base plate until the correct mounting slots line
up with the base mounting screw holes. A minimum of 2 holes
are required to attach the TurnLock Base Plate. (Note: It may be
necessary to enlarge one of the mounting slots to allow for correct
centering and attachment of the TurnLock Base Plate.)
7The bushing is only used for centering. Remove the bushing
when complete.

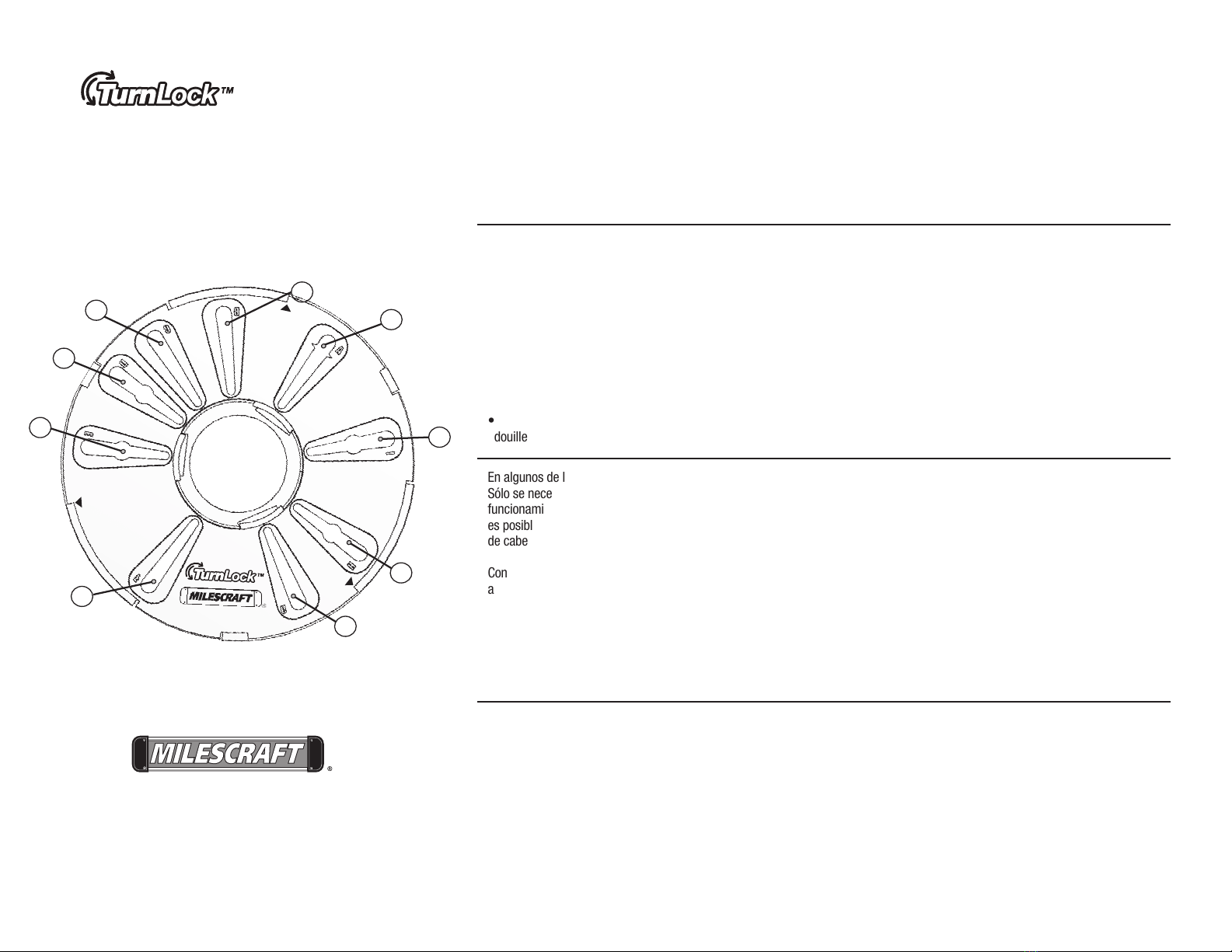

Assembling and Centering
TurnLock Base Plate
1Retirez la semelle de base du fabricant de la fraiseuse que vous souhaitez
utiliser avec votre PantographPRO.
2Retirez la semelle de base à couplage rapide du patin de base.
3Insérer l'extrémité adéquate du pion de centrage dans la pince des fraiseuses
(veuillez observer les instructions du fabricant de votre fraiseuse pour cette étape).
4Installez les douilles à couplage rapide (éléments n°15) dans la semelle de
base en tournant la douille dans l'ouverture dans le centre de la semelle de base
à couplage rapide.
5Tout en maintenant la semelle de base avec les rainures de montage
encastrées faisant face au côté opposé à la fraiseuse, abaissez la semelle de base
au-dessus du pion de centrage sur la base de la fraiseuse.
6Tournez la semelle de base jusqu'à ce que les rainures de montage correctes
s'alignent avec les trous des vis de montage de la base. Un minimum de 2 trous
est requis pour attacher la semelle de base à couplage rapide (remarque : il peut
s'avérer nécessaire d'élargir une des rainures de montage pour assurer un bon
centrage et une bonne fix tion de la semelle de base à couplage rapide).
7La douille est uniquement utilisée pour le centrage. Retirez la douille une fois
que vous avez terminé.
Montage et centrage de la semelle
de base à couplage rapide
1Retire la placa base del fabricante de la fresadora que quiera
utilizar con su PantographPRO.
2Retire la Placa Base de Acople de la corredera base.
3 Inserte el extremo del perno de centrado que corresponda en
la boquilla de la fresadora. (Siga las instrucciones del fabricante
de su fresadora para este paso).
4Instale el buje de acople proporcionado (Elemento #15) en la
placa base girándolo en la abertura del centro de la Placa Base
de Acople.
5Mientras sujeta la placa base con las ranuras de montaje
hacia el lado opuesto a la fresadora, deslice la placa base sobre el
perno de centrado hacia la base de la fresadora.
6Rote la placa base hasta que las ranuras de montaje queden
alineadas correctamente con los agujeros de los tornillos de mon-
taje de la base. Se requiere un mínimo de 2 agujeros para unirse
a la Placa Base de Acople. (Nota: Puede ser necesario alargar una
de las ranuras de montaje para permitir un correcto centrado y
unión de la Placa Base de Acople).
7El buje solo se utiliza para el centrado. Retírelo al finaliza .
Ensamblaje y Centrado de la
Placa Base de Acople 1Entfernen Sie die Gleitsohle Ihrer Oberfräse, die Sie mit dem PantographPRO
verwenden wollen.
2Entnehmen Sie die TurnLock-Grundplatte aus der Adapterplatte.
3Stecken Sie das passende Ende des Zentrierstifts in die Sapnnzange Ihrer Fräse.
(Folgen Sie den Anweisungen des Herstellers Ihrer Oberfräse)
4Setzen Sie die mitgelieferte TurnLock Kopierhülse (Pos.15) in die Öffnung der
Grundplatte ein und verdrehen sie im Uhrzeigersinn.
5Legen Sie die Grundplatte so auf Ihre Fräse, daß die Montageaussparungen nach
oben zeigen. Drücken Sie die Grundplatte soweit nach unten, bis die Kopierhülse auf
dem Konus des Zentrierstifts aufliegt Arretieren Sie jetzt Ihre Oberfräse.
6Drehen Sie die Grundplatte solange, bis mindestens 2 Bohrungen mit den Schlitzen
übereinstimmen. Sie können die Schlitze der LurnLock-Grundplatte auch geringfügig
abändern (erweitern) oder aber auch Löcher bohren.
7Setzen Sie die Originalschrauben (oder die Schrauben aus dem Lieferumfang) in
die Bohrlöcher und ziehen diese leicht an.
8Prüfen Sie jetzt, ob die Grundplatte auch wirklich zentriert ist.
9Ziehen Sie die Schrauben fesst an.
Entfernen Sie den Zentrierstift aus der Spannzange.
Montage der Grundplatte
10
M1221MR1 • M1271MR1 • 02/15

8
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com

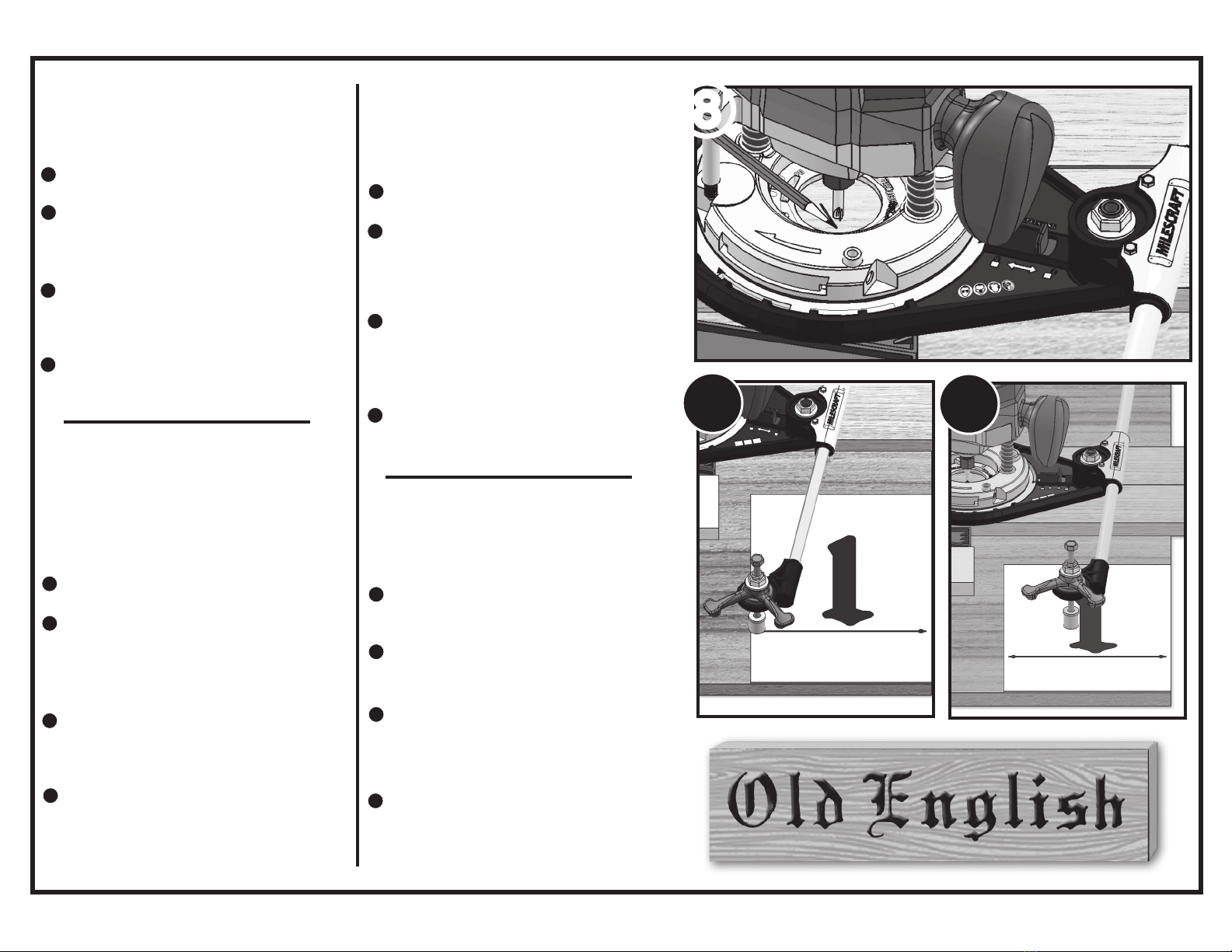

Mount a test piece of wood as shown in the Set
Up section of the instructions.
1Install one of the supplied router bits into your
routers collet per the manufacturers instructions.
Leave the bit above the router base. You will
adjust the depth of the bit when you are ready to

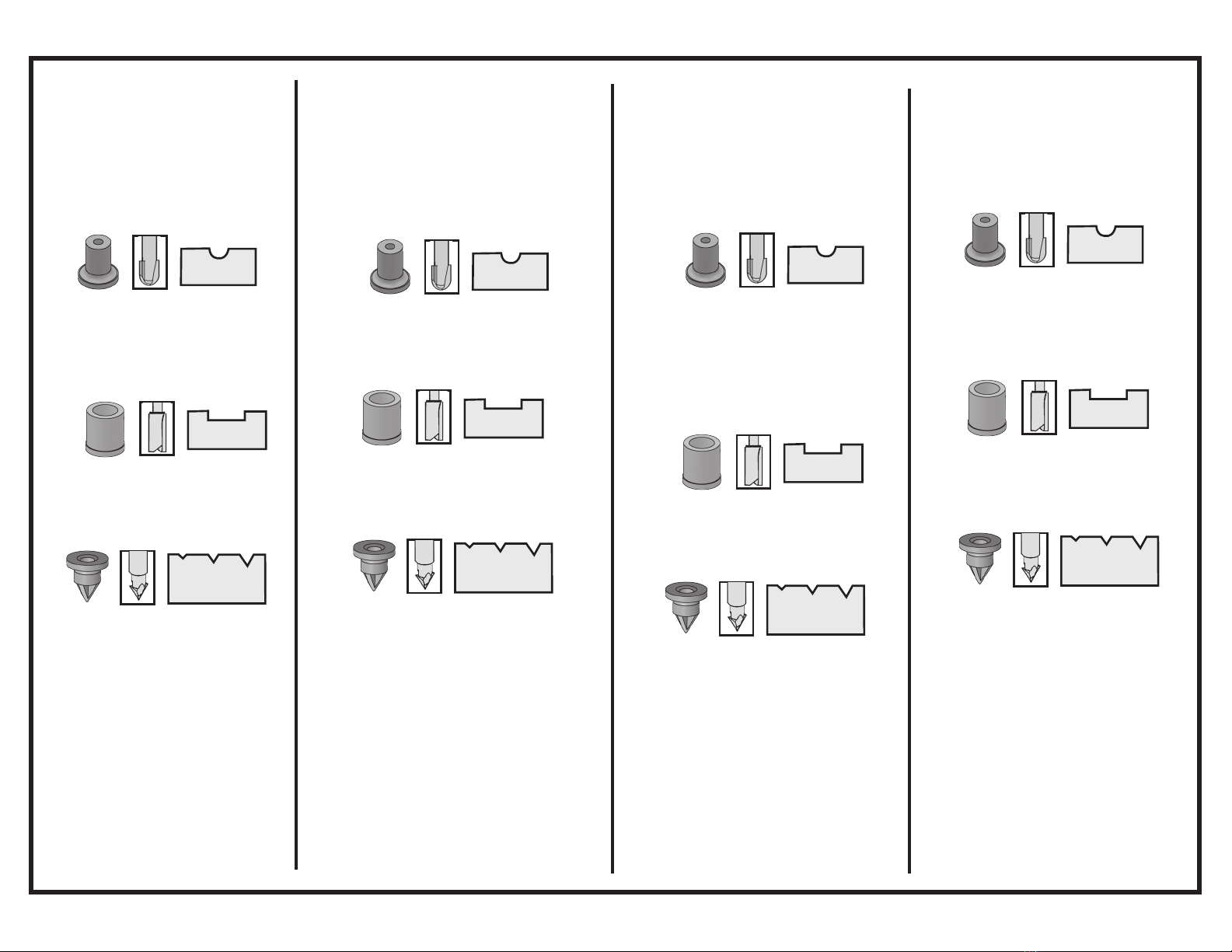

make your cut. We recommend the 1/4" or 3/8”
bits for letters and the 1/4" V-groove bit for line
drawings.
2With the TurnLock Base Plate attached to your
router it is easy to mount your router to the Panto-
graphPRO. Simply line up one of th 3 the arrows
on the base plate with the arrow on the base sled.
Drop the base plate in and turn clockwise until it
locks in place.
3Attach the cord clips (Items #13) to the rear sup-
port arm and clip the routers power cord in place.
Preparing Your Router
Pratiquez sur une pièce d'essai en bois, comme
dans la section Préparation du mode d'emploi.
1Installer une des mèches de fraiseuse fournies
dans votre pince de fraiseuse conformément
aux instructions du fabricant. Laissez la mèche
au-dessus de la base de la fraiseuse. Vous pour-
rez régler la profondeur de la mèche une fois que
vous êtes prêt à réaliser la coupe. Nous recom-
mandons les mèches de 6,35mm ou 9,5mm pour
les lettres et la mèche en rainure en V de 6,35mm
pour les dessins au trait.
2Avec la semelle de base à couplage rapide
connectée à votre fraiseuse, il est aisé de monter
votre fraiseuse sur le PantographPRO. Il suffit
d'aligner la flèche (3) sur la semelle de base vec
la flèche sur le p tin de base. Baissez la semelle
de base et tourner dans d'une montre jusqu'à ce
qu'elle s'emboîte sur place.
3Connectez les brides du cordon (éléments
n°13) au bras du support arrière et attachez le
cordon d'alimentation des fraiseuses sur place.
Préparation de votre routeur
21 3
Practique en una pieza de madera de prueba tal
como se utilizó en la sección Instalación.
1Instale una de las fresas suministradas en la
boquilla de su fresadora siguiendo las instrucciones
del fabricante. Deje la fresa sobre la base de la fre-
sadora. Ajustará su profundidad en el momento en
que realice su corte. Recomendamos las fresas de
6,35mm o 9,5mm para letras y la fresa de ranura
en V de 6,35mm para dibujar líneas.
2Si tiene la Placa Base de Acople unida a su
fresadora podrá simplificar el montaje de su fr -
sadora al PantographPRO. Alinee las tres flechas
de la placa base con la flecha de la corredera
base. Inserte la placa base y gire el sentido del
reloj hasta que quede fija en su luga .
3Una los sujetadores de cable (Elemento #13)
al brazo de soporte trasero e inserte el cable de
alimentación de la fresadora en su lugar.
Preparación de su enrutador Operación
1Spannen Sie einen der mitgelieferten 3 Fräser
in Ihre Oberfräse (folgen Sie den Anweisungen
des Herstellers der Fräse). Lassen Sie den Fräser
über der Grundplatte stehen. Die Tiefe wird im
nächsten Abschnitt eingestellt. Der Hohlkehlfräser
von 6,35 mm, sowie der V-Nut Fräser sind für
Schriften am besten geeignet.
2Mit der aufgeschraubten Grundplatte ist es
einfach, Ihre Oberfräse mit der Adapterplatte des
PantographPRO zu verbinden. Richten Sie einen
der drei Pfeile auf der Grundplatte gegen den
weißen Pfeil auf der Adapterplatte aus. Die Turn-
Lock Grundplatte senkt sich jetzt ab und wird im
Uhrzeigersinn soweit gedreht, bis sie einklickt.
3Drücken Sie die Kabelhalter (Pos 13) auf die
hinteren Rohrarme und stecken Sie das Netzkabel
der Oberfräse in die Kabelhalter.
Montage der Oberfräse
9
M1221MR1 • M1271MR1 • 02/15

Montage der Oberfräse
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com

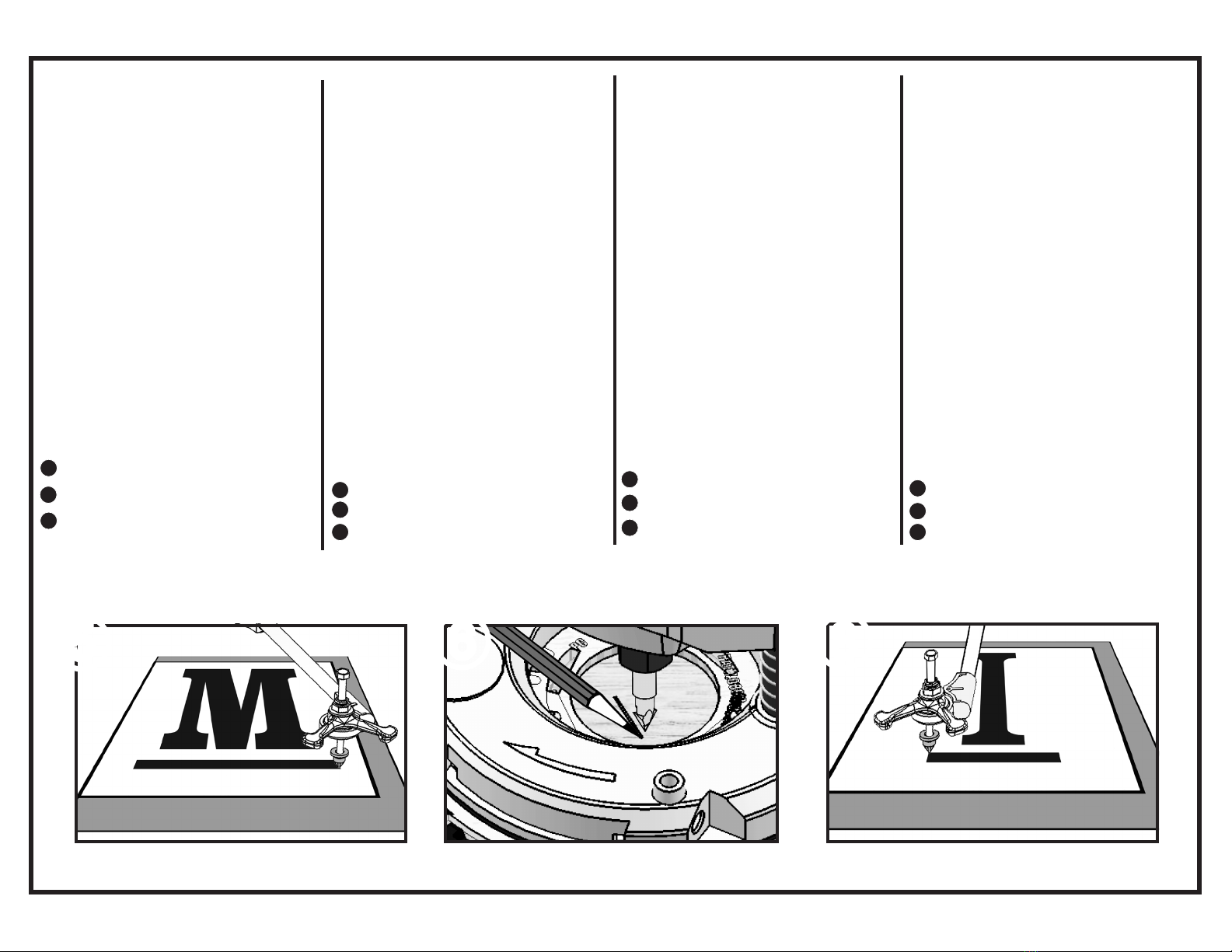

1Place the stencil of the first letter gainst the
inside fold of the stencil cover and line up along the
bottom of the support board. (Positioning each stencil
in the same position each time will help create
straight work.)
2Check that when the tip of the stylus is positioned over
the center of the stencil sheet, the router bit is in the center
of the work piece. To check that your work piece is large
enough for the letter you plan to rout, move the stylus to
the top and the bottom of your stencil letter. The router bit
should stay within the edges of the work piece.
3To set the depth of cut, position your router over the
work piece. With the router turned off, plunge the router
until the tip of the bit contacts the work piece. Adjust the
router’s depth guide to your desired depth as recommended
by your router’s manufacturer. Move the router and base
assembly off the work piece and plunge the router to the
pre-set depth.
9
1Placez le pochoir de la première lettre contre
le pli intérieur de la couverture du pochoir et
alignez le long du bas de la planche de support
(le fait de positionner chaque fois chaque pochoir
dans la même position vous permettra d’obtenir
des ouvrages droits).
2Vérifiez que la pointe du stylet soit positionné
au-dessus du centre de la plaque du pochoir et que
la mèche de la fraiseuse soit au centre de la pièce à
travailler. Pour vérifier que votre pièce à tr vailler soit
suffisamment grande pour la lettre que vous désire
reproduire, déplacez le stylet au-dessus et en dessous
de la lettre du pochoir. La mèche de la fraiseuse ne doit
pas dépasser les bords de la pièce à travailler.
3Pour régler la profondeur de la coupe, positionnez
votre fraiseuse au-dessus de la pièce à travailler. Avec la
fraiseuse éteinte, abaissez la fraiseuse jusqu'à ce que la
pointe de la mèche entre en contact avec la pièce à tra-
vailler. Réglez la profondeur du guide de profondeur de
votre fraiseuse sur la profondeur désirée en observant
les recommandations du fabricant de votre fraiseuse.
Éloignez la fraiseuse et la base de la pièce à travailler et
abaissez la fraiseuse avec la profondeur préréglée.
1
2 a2 b
3 a3 b
1Coloque la plantilla de la primera letra en el
pliegue interior de la cubierta y alíneela a lo largo de
la parte inferior de la tabla de soporte. (Si posiciona
cada plantilla de la misma forma cada vez podrá
crear un trabajo recto).
2Compruebe que cuando la punta del punzón esté posi-
cionada sobre el centro de la hoja de plantilla, la fresa esté
en el centro de la pieza de trabajo. Para verificar que s
pieza de trabajo sea suficientemente grande para la letr
que planea trazar, mueva el punzón hacia la parte superior
e inferior de su plantilla. La fresa debe permanecer dentro
de los bordes de la pieza de trabajo.
3Para fijar la profundidad de corte posicione su fresa-
dora sobre la pieza de trabajo. Con la fresadora apagada,
empújela hasta que la punta de la fresa entre en contacto
con la pieza de trabajo. Ajuste la guía de profundidad de
la fresadora hasta alcanzar la profundidad deseada según
lo recomendado por el fabricante de su máquina. Retire
la fresadora y la base de la pieza de trabajo y empuje la
fresadora hasta la profundidad predefinida
1Legen Sie die erste Schablone so in die Klarsichthülle,
daß das Papier genau am Knick der Hülle und am unteren
Rand der Arbeitsplatte anliegt. Wenn Sie jede Schablone so
einlegen, bekommen Sie bessere Ergebnisse.
2Stellen Sie sicher, daß der Taststift sich genau über der Mitte der
Schablone und der Fräser sich genau über der Mitte des Werkstücks
befindet Um zu prüfen, ob Ihr Werkstück breit genug für den ge-
planten Buchstaben ist, fahren Sie mit der Tastspitze zum obersten
und den untersten Punkt. Der Fräser sollte jeweils innerhalb des
Werkstücks bleiben.
3Zur Einstellung der gewünschten Frästiefe, positionieren Sie
die Fräse über dem Werkstück. Achten Sie darauf, daß die Fräse
ausgeschaltet ist. Senken Sie die Fräse ab, bis der Fräser das
Werkstück berührt.. Stellen Sie jetzt die gewünschte Tiefe an Ihrer
Fräse ein. Heben Sie den Führungsarm an den Fingergriffen an und
ziehen den PantographPRO nach vorn, so daß der Fräser vor dem
Werkstück ist. Drücken Sie die Fräse zur eingestellten Tiefe runter.
Making a Sign Création d'un panneau
Fräser einer Schrifttafel
Preparación de su enrutador
M1221MR1 • M1271MR1 • 02/15

10
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com
4With the router bit clear to spin freely, turn on the router.
Use the handle to lift and swing the router above the work
piece. Move the stylus over the stencil, slowly lower the router
to begin routing the first lette .
5It is important to hold both handles.This will give you
greater control when tracing. Work slow and follow the
outside line of the stencil working in a counter clock wise di-
rection. With small strokes, move the stylus inside the stencil
to clear out the extra material in your work piece. A slow and
steady pace will give you the best results. Try to avoid stops
and starts as this can lead to imperfections in the work piece.
6After you have completed your first lette , lift and swing
your router out of the way. Turn off the router. Inspect your let-
ter to ensure that the material has been completely removed
from the letter.
7To ensure the appropriate letter spacing, each stencil
has locator dots to facilitate proper positioning. With the
router turned off, pick up the handle and place the stylus on
the SPACING DOT at the right of the stencil sheet. Allow the
router bit to rest on the work piece.
4En laissant la mèche de la fraiseuse tourner librement, allumez la fraiseuse.
Utilisez la poignée pour lever et virer la fraiseuse au-dessus de la pièce à
travailler. Déplacez le stylet au-dessus du pochoir et abaissez lentement la
fraiseuse pour commencer à reproduire la première lettre.
5Il est important de saisir les deux poignées. Cela vous donnera plus de
contrôle au moment de tracer. Travaillez lentement et suivez la ligne extérieure
du pochoir dans le sens inverse des aiguilles d'une montre. En donnant de
petits coups, déplacez le stylet à l'intérieur du pochoir pour éliminer le matériau
de trop dans votre pièce à travailler. Un rythme de travail lent et stable vous
permettra d'obtenir les meilleurs résultats. Essayez d'éviter les arrêts et
redémarrages car cela peut produire des imperfections sur la pièce à travailler.
6Une fois que la première lettre est achevée, levez et retirez votre frai-
seuse. Éteignez la fraiseuse. Examinez votre lettre pour s'assurer que tout
le matériau a été complètement éliminé de la lettre.
7Pour assurer un espacement adéquat entre chaque lettre, chaque
pochoir a des points de repérage pour faciliter un bon positionnement. Avec
la fraiseuse éteinte, saisissez la poignée et placez le stylet sur le POINT
D'ESPACEMENT à droite de la plaque du pochoir. Laissez reposer la mèche de
la fraiseuse sur la pièce à travailler.
7
5
6
4Verificando que la fresa pueda girar libremente encienda
la fresadora. Utilice la manilla para levantar y mover la
fresadora sobre la pieza de trabajo. Mueva el punzón sobre la
plantilla, bajando lentamente la fresadora para comenzar con
la primera letra.
5Es importante sujetar ambas manillas. Esto le dará un
mejor control al realizar el trazado. Trabaje lentamente y siga
la linea exterior de la plantilla mientras trabaja en sentido con-
trario al reloj. Con pequeños trazos, mueva el punzón dentro
de la plantilla para despejar el material adicional de su pieza
de trabajo. Obtendrá los mejores resultados con un ritmo
lento y constante. Intente evitar detenerse y continuar, ya que
esto puede producir imperfecciones en la pieza de trabajo.
6Después de completar su primera letra, levante y retire
su fresadora de la pieza. Apague la fresadora. Inspeccione la
letra que creó para asegurarse de que el material se eliminó
completamente de la letra.
7Para asegurar un espaciado apropiado entre letras, cada
plantilla tiene puntos de ubicación para facilitar el posiciona-
miento correcto. Con la fresadora apagada, tome la manilla y
coloque el punzón sobre el PUNTO DE ESPACIADO en la parte
derecha de la hoja de plantilla. Deje que la fresa se apoye
sobre la pieza de trabajo.
4Schalten Sie die Fräse ein und heben Sie den Führungsarm samt Ober-
fräse über die Fingergriffe an, schwenken zum Werkstück und senken erst
jetzt den Fräser und den Taststift ab.
5Halten Sie immer beide Hände an den Fingergriffen. Fahren Sie langsam
aber gleichmäßig die Papiervorlage mit dem Taststift außen gegen den
Uhrzeiger ab.
6 Nachdem der erste Buchstabe gefräst ist, schalten Sie die Fräse aus und
heben sie an, um sie wegzuschwenken. Prüfen Sie, ob der Buchstabe auch
komplett gefräst wurde.
7 Um die richtigen Buchstabenabstände zu gewährleisten, hat jede
Schablone 2 Markierungspunkte. Mit ausgeschalteter Fräse platzieren Sie den
Taststift auf den rechten Markierungspunkt der Vorlage. Dabei liegt der Fräser
auf dem Werkstück auf.
11
M1221MR1 • M1271MR1 • 02/15

© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com 11
8Use a pencil and mark the location of the router bit on the work
piece. Lift and swing the router out of the way.
9Remove the stencil sheet of the letter you just routed. Place the
next letter stencil sheet in the stencil cover. Positioning each stencil
in the same position each time will help create straight work.
Loosen the work piece by gently tapping on the end of the
locking wedge.
Adjust the work piece and the router to the left until the stylus
point is on the LOCATING DOT at the left of the stencil sheet and the
router bit is over the pencil mark. Use the locking wedges to secure
the work piece.
With the router bit clear to spin freely, turn on the router. Use
the handle to position the router above the work piece. The stylus
should be over the stencil. Slowly lower the router to begin routing
the next letter.
Repeat for each letter you will rout. Remove your work piece and
finish your sign as desired
8Utilisez un crayon pour marquer l'emplacement de la mèche de la
fraiseuse sur la pièce à travailler. Levez et retirez la fraiseuse.
9Retirez la plaque du pochoir à lettre que vous avez tout juste re-
produit. Placez la suivante plaque du pochoir à lettre dans la couver-
ture du pochoir. Le fait de positionner chaque fois chaque pochoir
dans la même position vous permettra de créer des ouvrages droits.
Desserrer la pièce en tapant légèrement sur l'extrémité du coin
de blocage.
Réglez la pièce à travailler et la fraiseuse à gauche jusqu'à ce
que le point du stylet se trouve sur le POINT D'ESPACEMENT à
gauche de la plaque du pochoir et que la mèche soit au-dessus de la
marque du crayon. Utilisez les coins de blocage pour fixer la pièce
travailler sur place.
En laissant la mèche de la fraiseuse tourner librement, allumez la
fraiseuse. Utilisez la poignée pour positionner la fraiseuse au-dessus
de la pièce à travailler. Le stylet doit se trouver au-dessus du pochoir.
Abaissez lentement la fraiseuse pour commencer à reproduire la
lettre suivante.
Répétez le processus pour chaque lettre que vous désirez
reproduire. Retirez votre pièce à travailler et terminez votre
panneau comme vous le souhaitez.
10
8
11 12
11
12
13
10
11
12
13
8Use un lápiz y marque la ubicación de la fresa sobre la pieza de
trabajo. Levante y retire la fresadora.
9Retire la hoja de plantilla de la letra que acaba de trazar. Coloque
la hoja de plantilla de la letra siguiente en la cubierta de la plantilla.
Si posiciona cada plantilla de la misma forma cada vez que trace
podrá crear un trabajo recto.
Afloje la pieza de trabajo golpeando su vemente el extremo de la
cuña de bloqueo.
Ajuste la pieza de trabajo y la fresadora hacia la izquierda hasta
que la punta del punzón quede sobre el PUNTO DE UBICACIÓN
de la parte izquierda de la hoja de plantilla y la fresa esté sobre la
marca de lápiz. Utilice las cuñas de bloqueo para asegurar la pieza
de trabajo.
Verificando que la fresa pueda girar libremente encienda la fre-
sadora. Utilice la manilla para posicionar la fresadora sobre la pieza
de trabajo. El punzón debe quedar sobre la plantilla. Baje lentamente
la fresadora para comenzar con el trazado de la letra siguiente.
Repita para cada letra que desee fresar. Retire la pieza de trabajo
y finalice su letrero de la forma deseada
10
11
12
13
8Markieren Sie mit einem Bleistift die Lage des Fräsers auf dem Werk-
stück. Heben Sie Fräse an schwenken Sie weg.
9Die Buchstabenschablone wieder entfernen und den nächsten
Buchstaben in die Klarsichthülle einlegen.
Werkstück lösen und nach links verschieben. Dabei wird auch der
gesamte PantographPRO samt Oberfräse mit bewegt, weil der Fräser
auf dem Werkstück aufliegt
Bewegen Sie also das Werkstück bis sich der Taststift über dem
linken Markierungspunkt befindet Fixieren Sie das Werkstück durch
die Keile.
Heben Sie den Führungsarm samt Fräse etwas an, damit der
Fräser das Werkstück nicht berührt. Schalten Sie die Maschine ein
und senken Fräser und Taststift langsam ab. Fräsen Sie den zweiten
Buchstaben aus.
Wiederholen Sie so jeden Buchstaben. Entnehmen Sie das Werk-
stück und gestalten Sie es nach Ihren eigenen Wünschen weiter.
10
11
12
13
M1221MR1 • M1271MR1 • 02/15

12
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com
1Round Nose Bit – Single passes on a
stencil will create a round bottom cut. This
works nicely with the Modern Writing stencil set
included with the PantographPRO as well as with
many script/ cursive fonts. Not recommended for
situations where an even surface is desired at
the bottom of a cut.
2Flat End Bit – Creates vertical side walls
while cutting. Works well with the Old English
stencil set included with the PantographPRO,
creating protruding letters, and in situations
where an even surface is desired on the bottom
of the cut.
3V-Groove Bit – Creates engravings with
variable widths based on bit depth. When used
at a shallow depth on a level board, it is ideal
for detailed designs and line drawings. Also is
effective at outlining letters.
[The right bit for the right job.]
[Selecting The Right Stylus Tips]
There are countless effects that can be created
using different stylus tips with different router
bits, however, a few rules of thumb can help your
signs turn out as planned.
1When tracing line drawings, letters, or
designs with the V-groove bit, use the pointed
stylus tip. This will give you the greatest amount
of accuracy.
2The PantographPRO creates a 1:2 scale cut
of the stencil, so the stylus tip typically should be
twice the size as the router bit. Ex. When using
a ¼” router bit, the ½” stylus tip would produce
the most accurate results.
1 Mèche à bec rond – Passer une seule fois sur un po-
choir créera une découpe avec une partie inférieure ronde. Cela
convient parfaitement au jeu de pochoirs Modern Writing fourni
avec PantographPRO ainsi qu'avec un grand nombre de fontes
en script/cursives. Cette mèche n'est pas recommandée pour les
cas où l'on souhaite obtenir une surface uniforme sur la partie
inférieure d'une coupe.
2Mèche à pointe plate – Elle crée des parois latérales
verticales pendant la découpe. Elle est recommandée avec le jeu
de pochoirs Old English fourni avec PantographPRO, ainsi que pour
créer des lettres saillantes et pour les cas où l'on souhaite obtenir
une surface uniforme sur la partie inférieure de la découpe.
3Mèche à rainure en V – Elle crée des gravures avec
des largeurs variables en fonction de la profondeur de la mèche.
Elle convient parfaitement aux dessins détaillés et aux dessins au
trait lorsqu'elle est utilisée avec peu de profondeur sur une planche
nivelée. Elle est aussi efficace pour esquisser les lettres
[Comment sélectionner la bonne pointe
de stylet]
Il est possible de créer un nombre incalculable d'effets
en combinant les différentes pointes de stylet avec les
différentes mèches de la fraiseuse ; cependant, quelques
principes généraux peuvent vous aider à fabriquer vos pan-
neaux d’après ce qui vous aviez prévu.
1Pour tracer des dessins au trait, des lettres ou des des-
sins avec la mèche à rainure en V, utilisez la pointe de stylet à
rainure en V. Elle vous donnera le maximum de précision.
2PantographPRO crée une découpe à échelle 1:2 du
pochoir ; la pointe du stylet doit donc être typiquement deux
fois plus grande que la mèche de la fraiseuse. Par exemple, si
vous utilisez une mèche de fraiseuse de 6,35mm la pointe
du stylet de 12,5mm vous permettra d'obtenir les résultats
les plus précis.
Hints and Tips: Astuces et conseils:
[La bonne mèche pour chaque travail.]
1 Fresa de Punta Redonda– El trazo sobre una
plantilla creará un corte de fondo redondeado. Esta fresa fun-
ciona muy bien con el conjunto de plantillas Modern Writing
que se incluye con el PantographPRO, así como también con
varias fuentes cursivas y de imprenta. No se recomienda para
situaciones en las que se desee una superficie uniforme en el
fondo del corte.
2Fresa de Extremo Plano – Crea paredes verticales
mientras corta. Funciona bien con el conjunto de plantillas Old English
que se incluye con el PantographPRO, creando letras sobresalientes,
y en situaciones en las que se desee una superficie uniforme en e
fondo del corte.Crea paredes verticales mientras corta. Funciona
bien con el conjunto de plantillas Old English que se incluye con el
PantographPRO, creando letras sobresalientes, y en situaciones en las
que se desee una superficie uniforme en el fondo del corte
3Fresa de Ranura en V – Crea grabados con an-
chos variables según la profundidad de fresado. Cuando se utiliza
a profundidad leve sobre una tabla de nivel, es ideal para obtener
diseños detallados y trazados de líneas. Además, es efectivo para
contornear letras.
[Seleccionar las puntas de punzón correctas]
Existen muchos efectos que se pueden crear utilizando
diferentes tipos de punzones con distintas fresas; sin
embargo, algunas reglas pueden ayudarle a crear sus
letreros de la manera planeada.
1Al trazar dibujos de líneas, letras o diseños con la
fresa de ranura en V, utilice la punta de punzón de ranura
en V. Esto le proporcionará una mayor precisión.
2El PantographPRO crea un corte de escala 1:2 de
la plantilla, por lo cual la punta de punzón debe ser del
doble del tamaño de la fresa. Ej: Cuando utiliza una fresa
de 6,35mm , una punta de punzón de12,5mm le propor-
cionará un resultado más preciso.
Pistas y Consejos:
[La fresa correcta para el trabajo correcto.]
1Hohlkehlfräser– Einzelne Fräslinien ergeben einen
hohlen Boden. Dies eignet sich gut für den Buchstabensatz
``Modern Writing``, der im Lieferumfang enthalten ist, sowohl mit
vielen anderen Schriften. Hohlkehlfräser werden nicht empfohlen,
wenn ein flacher Boden gewünscht wird
2Nutenfräser – Die Seitenwände werden senkrecht und der
Boden flach gefräst Dies paßt gut zum Buchstabensatz ``Old English``,
der im Lieferumfang enthalten ist. Auch zum ``Ausräumen`` von
Flächen sind Nutfräser geeignet.
3V-Nutfräser – Durch die Tiefeneinstellung erzielen
Sie unterschiedliche Schriftbreiten. Gut geeignet für detaillierte
Zeichnungen oder Konturbuchstaben.
[Auswahl der richtigen Taststifte]
Die 3 mitgelieferten Taststifte, ergeben zusammen
mit den 3 mitgelieferten Fräsern vielfältige
Kombinationsmöglichkeiten. Hier trotzdem
einige Faustregeln:
1Wenn Sie mit dem V-Nutfräser Schriften,
Strichzeichnungen oder andere Formen fräsen,
benutzen Sie den V-Taststift. So erreichen Sie die
höchste Präzision.
2Der PantographPRO fräst im Maßstab 2:1,
weshalb die Taststifte den doppelten Durchmesser
des Fräsers haben sollen. Beispiel: Wenn Sie den
kleinen Hohlkehlfräser mit 6,35 mm nehmen wollen,
dann brauchen Sie den Taststift mit 12,5 mm um das
beste Ergebnis zu erreichen.
Tipps und Hinweise:
[Der richtige Fräser für den gewünschten Einsatz.]
13
M1221MR1 • M1271MR1 • 02/15

© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com 13
[Making Your Own Letter Stencils]
1First, open your preferred word processing
software.
2Choose the font style that you would like to rout
into your work piece. (If you cannot find a font th t
you like, there are many free fonts also available on
the internet).
3In your chosen font, type what you would like to
rout into your work piece.
4Select everything, including the spaces, and
underline them using your word processor’s under-
line function. (This will be the means of keeping the
letters spaced correctly in later steps.)
5 Next, select everything again and enlarge the
font to twice the size of what you would like to rout.
(600 pt. font is usually a good starting point if you’re
trying to fill the p ge.)
6You should now have at least a few pages of
letters. Double check all the pages and make sure
that none of the letters are being cut off by the page
width/height. If they are being cut off, you may want
to resize your font to be slightly smaller. If multiple
letters are on a page, this is ok, as long as you don’t
get stacking.
7Print all letters.
(NOT RECOMMENDED) (NOT RECOMMENDED)
[Comment fabriquer vos propres
pochoirs de lettre]
1Lancez d'abord votre logiciel de traitement de
textes préféré.
2Choisissez le style de fonte que vous souhaitez
reproduire dans votre pièce à travailler. (Si vous ne
trouvez pas de fonte qui vous plaise, de nombreuses
fontes gratuites sont aussi disponibles sur Internet).
3Dans la fonte choisie, tapez ce que vous souhaitez
reproduire dans votre pièce à travailler.
4Sélectionnez tout, y compris les espaces et
soulignez-les à l'aide de la fonction de soulignage de
votre logiciel de traitement de textes. (Cela vous per-
mettra de maintenir les lettres correctement espacées
dans les étapes suivantes).
5Après cela, sélectionnez tout de nouveau et
agrandissez la fonte jusqu'à deux fois la taille de ce
que vous souhaitez reproduire (une fonte de 600 pt. est
généralement un bon point de départ si vous désirez
remplir la page).
6Vous devriez désormais avoir au moins quelques
pages de lettres. Revérifier toutes les p ges et
assurez-vous qu'aucune lettre ne soit coupée par
la largeur/hauteur de la page. Si elles sont coupées,
réduisez légèrement la taille de votre fonte. Si plusieurs
lettres apparaissent sur une page, ce n'est pas un
problème, à condition qu'elles ne soient pas empilées.
7Imprimez toutes les lettres.
[Fabricar sus propias Plantillas de
Letras]
1Primero, abra su software de procesamiento de
texto preferido.
2Elija el estilo de fuente que desee trazar en su pie-
za de trabajo. (Si no puede encontrar una fuente que le
guste, existen muchas disponibles en internet).
3. Con su estilo de fuente elegido, escriba lo que desee
trazar en su pieza de trabajo.
3Con su estilo de fuente elegido, escriba lo que
desee trazar en su pieza de trabajo.
4Seleccione todo, incluyendo los espacios, y
subráyelo utilizando la función de subrayado de su
procesador de texto. (Así podrá mantener las letras
espaciadas correctamente en los pasos siguientes).
5A continuación, vuelva a seleccionar todo y
agrande la fuente al doble del tamaño que desee
trazar. (Una fuente de 600 pt. suele ser un buen punto
de partida si desea llenar la página).
6 Ahora debe tener al menos unas cuantas páginas
de letras. Revise todas las páginas y asegúrese de
que ninguna de las letras haya quedado cortada por
el ancho/altura de la página. Si quedaron cortadas,
configure nuevamente el tamaño de su fuente par
que queden un poco más pequeñas. Si hay más de
una letra en una página, no hay problema, siempre y
cuando no queden apiladas.
7Imprima todas las letras.
[Erstellen von Eigenen Schablonen]
1Öffnen Sie Ihre bevorzugte Textverabeitungssoft-
ware.
2Wählen Sie die Schrift aus, die Sie für ihr Werk-
stück benutzen möchten. (Falls Sie keine geeignete
Schrift finden so stehen Ihnen im Internet viele kosten-
lose Schriften zur Verfügung)
3Nach Auswahl der Schrift geben Sie den Text ein,
den Sie in Ihr Werkstück einfräsen wollen.
4Markieren Sie den gesamten Text, einschliesslich
der Leerzeichen, und unterstreichen ihn mit der
Unterstreichungsfunktion. (So bleiben die Abstände
zwischen den Buchstaben auch korrekt)
5Jetzt alles wieder markieren und die Schrift so weit
vergrößern, bis sie der doppelten Größe der gewün-
schten Fräsung entspricht. (Ein guter Start ist eine
Größe von 600pt. um eine Seite zu füllen)
6Erstellen Sie soviele Schablonen wie nötig. Prüfen,
ob auch keine Buchstaben in Höhe oder Breite getrennt
wurden. Falls doch, verkleinern Sie die Schriftgröße .
Sollten Sie mehrere Buchstaben auf einer Seite haben,
so ist das in Ordnung, solange diese nicht überein-
ander stehen.
7Drucken Sie die Buchstaben aus.
M1221MR1 • M1271MR1 • 02/15

14
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com
[Using Your Own Letter Stencils]
1Prepare your work piece and PantographPRO for
routing.
2Put the first p ge into the stencil holder and align
the work piece to the desired starting point.
3Secure the work piece and rout the first lette .
4Turn off the router.
5Align the stylus next to the right side of the
underline that is underneath the letter.
6Mark a line as close to where the bit is hitting the
work piece as possible.
7Replace the letter stencil with the next letter.
8Unsecure the work piece. Align the stylus next to
the left side of the underline.
9While keeping the stylus aligned in its position,
realign the work piece so that the router bit rests on
the of the mark you made earlier.
Secure the work piece.
Rout the letter.
Repeat for each letter you will rout.
568
10
11
12
[Comment utiliser vos propres pochoirs
de lettre]
1Préparez votre pièce à travailler et PantographPRO
pour la reproduction.
2Placez la première page dans le porte-pochoir et
alignez la pièce à travailler avec le point de départ désiré.
3Fixez la pièce à travailler et reproduisez la première
lettre.
4Éteignez la fraiseuse.
5Alignez le stylet à côté du côté droit du caractère de
soulignage qui se trouve sous la lettre.
6Marquez une ligne aussi près que possible du lieu où
la mèche heurte la pièce à travailler.
7IRemplacez le pochoir à lettre avec la lettre suivante.
8Détachez la pièce à travailler. Alignez le stylet à côté
du côté gauche du caractère de soulignage.
9Tout en maintenant le stylet aligné sur sa position,
réalignez la pièce à travailler de manière à ce que
la mèche de la fraiseuse repose sur la marque faite
précédemment.
Fixez la pièce à travailler.
Reproduisez la lettre.
Répétez le processus pour chaque lettre que vous
désirez reproduire.
10
11
12
[Utilizar sus propias Plantillas de Letras]
1Prepare su pieza de trabajo y su PantographPRO para
el trazado.
2Coloque la primera página en el sujetador de plan-
tillas y alinee la pieza de trabajo hasta el punto de inicio
que desee.
3Asegure la pieza de trabajo y trace la primera letra.
4Apague la fresadora..
5Alinee el punzón junto al lado derecho del subrayado
que está debajo de la letra.
6Marque una línea lo más cerca posible del lugar en
que la fresa está tocando la pieza de trabajo.
7Reemplace la plantilla de letras con la siguiente.
8Afloje la pieza de trabajo Alinee el punzón junto al
lado izquierdo del subrayado.
9Mientras mantiene el punzón alineado en su lugar,
vuelva a alinear la pieza de trabajo, de modo que la fresa
quede sobre la marca que hizo anteriormente.
Asegure la pieza de trabajo.
Trace la letra.
Repita para cada letra que desee trazar.
10
11
12
[Benutzen der Eigenen Schablonen.]
1Bereiten Sie den PantographPRO für das Fräsen vor.
2Stecken Sie die erste Seite in die Klarsichthülle und
bringen Sie das Werkstück in die gewünschte Startpo-
sition.
3Fixieren Sie das Werkstück und fräsen Sie den ersten
Buchstaben.
4Schalten Sie die Fräse aus.
5Setzen Sie den Taststift direkt rechts neben die
Unterstrichlinie.
6Markieren Sie die Position Ihres Fräsers auf dem
Werkstück.
7Legen Sie die nächste Schablone in die Klarsichthülle
ein.
8Lösen Sie das Werkstück.
9Positionieren Sie den Taststift links neben die
Unterstrichlinie. Verschieben Sie das Werkstück
soweit nach links bis der Fräser über der Markierung auf
dem Brett steht.
Fixieren Sie das Werkstück.
Fräsen Sie den Buchstaben.
Wiederholen Sie diese Schritte für jeden Buchstaben.
11
15
10
12
M1221MR1 • M1271MR1 • 02/15

© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com 15
[Adjustable Set Up Board]
There may be situations where multiple widths of
boards are used regularly in your projects. Aligning the
letters so that they are centered vertically on different
width work pieces will place the support boards in
different locations. To adjust positions more readily, you
may want to cut out vertical slots on the support board
and replace the mounting screws with 1/4-20 by 1.25”
hex screws and matching t-nuts.
(Make sure the two support fences are square to
the board before tightening the screws and t-nuts.)
[Painting Detailed Signs]
When painting signs that have a high amount of
detail, it can be incredibly time consuming, as
well as difficult to paint each line individually. This
especially applies to situations where the V groove
bit is used.
An easy way around this, and to get great results,
is to spray paint the entire work piece after it has
been engraved. After the paint is dry, which could
be as little as 15 minutes depending on the type of
paint, sanding the entire sign with a belt sander will
remove paint from the high spots and leave paint
in the areas that have been routed. When using this
technique, be sure to sand the work piece evenly.
Sanding too light may leave behind paint residue
that can resist stain or leave a tint of whichever
color was used. On the other hand, sanding too
heavy can reduce the width of the cut or leave an
uneven surface.
[Planche de préparation réglable]
Dans certains cas, il est possible que plusieurs largeurs de
planches soient régulièrement utilisées dans vos projets.
Le fait d'aligner les lettres de manière à ce qu'elles soient
verticalement centrées sur des pièces à travailler de lar-
geurs différentes placera les planches de support dans des
endroits différents. Pour régler les positions plus facilement,
il peut s'avérer utile de découper des rainures verticales sur
la planche de support et de remplacer les vis de montage
par des vis à tête hexagonale de M8 x 30 et des écrous en T
correspondants.
(Assurez-vous que les deux protections de support soient
perpendiculaires par rapport à la planche avant de serrer les
vis et les écrous en T).
[Comment peindre des panneaux
détaillés]
Au moment de peindre des panneaux contenant une grande
quantité de détails, peindre chaque ligne individuellement
est une activité difficile qui peut prendre beaucoup d
temps. Cela s'applique tout particulièrement aux cas où la
mèche à rainure en V est utilisée.
Une façon aisée d'éviter cela tout en obtenant d'excellents
résultats, consiste à utiliser de la peinture à pulvériser sur
toute la pièce à travailler après l'avoir gravée. Une fois
que la peinture est sèche, ce qui prend environ à peine
15 minutes en fonction du type de peinture utilisé, poncer le
panneau entier à l'aide d'une ponceuse à courroie éliminera
la peinture des points hauts et laissera la peinture sur les
zones qui ont été reproduites. Au moment d'utiliser cette
technique, assurez-vous de poncer uniformément la pièce
à travailler. Si le ponçage est trop superficiel il peut laisser
des restes de peinture résistants à la teinture ou une teinte
de la couleur utilisée. D'autre part, si le ponçage est trop
profond, il peut réduire la largeur de la découpe ou laisser
une surface inégale.
[Tabla de Instalación Ajustable]
Pueden ocurrir situaciones en las que deba utilizar múltiples
anchos de tablas en sus proyectos. Si alinea las letras
de modo que queden centradas verticalmente sobre
piezas de trabajo de anchos diferentes, podrá colocar las
tablas de soporte en diferentes ubicaciones. Para ajustar
las posiciones con mayor rapidez, puede cortar ranuras
verticales en la tabla de soporte y reemplazar los tornillos de
montaje con tornillos hexagonales de M8 x 30 y tuercas en
T correspondientes. (Asegúrese que las dos guías de soporte
estén perpendiculares a la tabla antes de apretar los tornillos
y las tuercas en T).
[Pintar Letreros con Detalles]
Pintar letreros que tienen muchos detalles puede tomar
mucho tiempo y puede resultar muy difícil pintar cada
línea de manera individual. Esto aplica especialmente
a situaciones en las que se utiliza una fresa de ranura
en V. Una manera simple de realizarlo, y también de ob-
tener mejores resultados, es pintar la pieza de trabajo
completa con aerosol después de haber sido grabada.
Una vez seca la pintura, lo que podría tomar solo unos
15 minutos según el tipo de pintura, puede lijar el letre-
ro con una lijadora de banda para retirar la pintura de
las zonas altas y dejar pintura en las áreas que hayan
sido trazadas. Cuando utilice esta técnica, asegúrese de
lijar la pieza de trabajo de manera uniforme. Si lija muy
suavemente, podría dejar residuos de pintura resis-
tentes a las manchas o dejar matices del color utilizado.
Por otro lado, si lija demasiado fuerte puede reducir el
ancho del corte o dejar una superficie dispareja
[Verstellbare Arbeitsplatte]
Es ist möglich, daß Ihre Projekte unregelmäßige Werkstück-
breiten beinhalten. Wenn Sie die Buchstaben so ausrichten
möchten, daß sie auf Werkstücken unterschiedlicher
Breiten senkrecht zentriert sind, müssen die Anschläge
in unterschiedlichen Positionen befestigt werden. Die
Verstellbarkeit ist einfacher, wenn Sie 2 senkrechte Schlitze
in die Arbeitsplatte fräsen und die Anschläge (anstatt mit
Schrauben permanent auf der Platte zu befestigen) nun mit
M8 x 30 Sechskantschrauben mit passenden T-Nut Muttern
festspannen. Achten Sie darauf, daß beide Anschläge genau
rechtwinklig zur Arbeitsplatte sind, ehe Sie die Schrauben
festziehen.
Wenn Sie Schilder mit vielen Einzelheiten streichen, so
kann das Ausmalen jeder einzelnen Schriftvertiefung sehr
zeitintensiv sein. Dies gilt vor allem dann, wenn mit dem
V-Nutfräser gearbeitet wurde.
Eine einfache Lösung besteht darin, nach dem Fräsen
das ganze Brett mit einer Sprühdose farbig zu lackieren,
dann komplett durchtrocknen lassen (mind. 15 Minuten)
und es zum Schluß auf der gesamten Fläche mit einer
Schleifmaschine abzuschleifen. Die Farbe bleibt in den
Schriftvertiefungen . Achten Sie darauf, daß Sie gleichmäßig
und auch nicht zu wenig Farbe abtragen, da sonst Farbreste
auf der Brettoberfläche ein Versiegeln verhindern können.
Weiterhin ist es sonst möglich, daß Farbreste noch sichtbar
sind. Ein zu tiefes Abschleifen ist ebenfalls zu vermeiden,
da sonst die Schriftvertiefungen je nach Frästiefe kleiner
werden.
[Streichen der Schriften]
M1221MR1 • M1271MR1 • 02/15

1
2
3
4
5
6
7
8
9
10
11
12
13 15 14
16
17
18
19 20
22
21
23
24
25
16
1271
®
™
REPLACEMENT PARTS PIÈCES DE RECHANGE
COMPONENTES DE REPUESTO
ERSATZTEILE
Model
Modéle
Modelo
Modell
1221
Model
Modéle
Modelo
Modell
1271
Model
Modéle
Modelo
Modell
1221
Model
Modéle
Modelo
Modell
1271
Model
Modéle
Modelo
Modell
1221
Model
Modéle
Modelo
Modell
1271
Model
Modéle
Modelo
Modell
1221
Model
Modéle
Modelo
Modell
26
29
28
27
30
32
31
Model
Modéle
Modelo
Modell
1271
66
6

®
M1221MR1 • M1271MR1 • 02/15
17
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com
Router Base Plate
COMPATIBILITY CHART
COMPATIBILITÉ GRAPHIQUE
TABLA DE COMPATIBILIDAD
KOMPATIBILITÄTSTABELLE
C
A
I
G
D
E
F
B
H

18
© 2015 Milescraft, Inc. • Patent Pending • www.milescraft.com
In some instances shown above, NOT ALL holes in router’s base will match the mounting pattern. Ony two diagonal holes
matched to a router’s base are required (as a minimum) for proper installation and operation. You may decide to modify an existing
slot or add hole(s) to better suit your router. The screws supplied may not fit your route . If you supply your own screws, DO NOT
use “counter sink head styles.
Check our website at www.milescraft.com for possible revisions to the compatability chart or additional information.
A note about TurnLock Guide Bushings:
• Your TurnLock Guide Bushings are designed for a “snug fit”
• Upon first use you may find the fit to be somew t tight. In this case: work the bushing
back and forth in the base to “seat” and “work fit the bushing.
Router Base Plate
La Semelle TurnLock™de la Défonceuse
La Placa Base de la Rebajadora TurnLock™
TurnLock™ Grundplatte
Dans certains cas illustrés ci-dessus, il est possible que tous les orifices de la base du routeur ne CORRESPONDENT PAS avec la
configur tion de montage. Pour une bonne installation et un bon fonctionnement, il suffit (au minimum) que deux orifices en d gonal
correspondent à la base du routeur. Il est possible que vous souhaitiez modifier une rainure exist nte ou ajouter un ou plusieurs orifice
pour mieux adapter votre routeur. Il est possible que les vis fournies ne s’adaptent pas à votre routeur. Si vous fournissez vos propres
vis, N’UTILISEZ PAS des vis « à tête fraisée ».
Veuillez vous rendre sur notre site Web www.milescraft.com pour accéder à d’éventuelles révisions du tableau de compatibilité ou pour
obtenir des informations additionnelles.
À propos des douilles de guidage TurnLock.
• Vos douilles de guidage TurnLock ont été conçues pour « aller comme un gant ».
• Au moment de l’usage initial, il est possible que l’ajustement vous semble un peu serré. Dans ce cas-là : déplacez la
douille en arrière et en avant dans la base pour « asseoir » et « faire entrer » la douille.
En algunos de los casos indicados más arriba, NO TODOS los orificios de la base del enrutador coincidirán con el patrón de montaje.
Sólo se necesita que coincidan dos orificios di gonales con la base del enrutador (como mínimo) para lograr una instalación y un
funcionamiento adecuados. Puede decidir modificar una ranura existente o añadir uno o má orificios para adecuar mejor su enrutador
es posible que los tornillos suministrados no sean los adecuados para su enrutador. Si suministra sus tornillos propios, NO USE tornillos
de cabeza embutida.
Consulte nuestro sitio Web www.milescraft.com para posibles revisiones del cuadro de compatibilidad o para obtener informaciones
adicionales.
Acerca de los manguitos guías TurnLock
• Sus manguitos guías TurnLock fueron diseñados para lograr un “buen ajuste”.
• Al usarlos por primera vez, es posible que el ajuste le parezca algo apretado. En tal caso: acomode el manguito hacia
atrás y hacia adelante en la base para “asentar” y “encajar” el manguito.
In einigen Fällen kann es vorkommen, daß die Fußplatte der Oberfräse keinen Schlitz für alle Gewindeöffnungen hat. Es werden
mindestens 2 Öffnungen benötigt, die möglichst diagonal gegenüber liegen. Sie können die Schlitze auch geringfügig ändern oder
auch Löcher in die Grundplatte bohren, um Ihre Oberfräse besser zu montieren. Sollten die mitgelieferten Schrauben nicht passen, so
können Sie andere verwenden. Achten Sie darauf, daß diese keine Senkschrauben sind.
Für mögliche Änderungen der Verträglichkeitsübersicht, gehen Sie auf unsere Webseite www.milescraft.com.
Hinweis zu den Kopierhülsen.
Die Kopierhülsen sind für einen werkzeuglosen Einsatz gedacht. Beim Eindrehen ziehen sie sich fest. Sollte die Kopierhülse nach dem
ersten Gebrauch zu stramm sitzen, drehen sie einfach einige Mal vor und zurück bis Kopierhülse einklickt.
Milescraft, Inc.
www.milescraft.com
C
A
I
G
D
E
F
B
H
M1221MR1 • M1271MR1 • 02/15
