Minox BD 8 x 24 BR User manual

Anleitung
Instructions
Notice d’utilisation
Instrucciones
Instruzioni
MINOX BD 8 x 24 BR / MINOX BD 10 x 25 BR
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 1

1
2
3
4
6
5
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 2

1. Oculaire avec oeillères coulis-
sante pour les porteurs de lun-
ettes
2. Compensation dioptrique
3. Molette centrale
4. Pont
5. Tubes repliables
6. Objectif

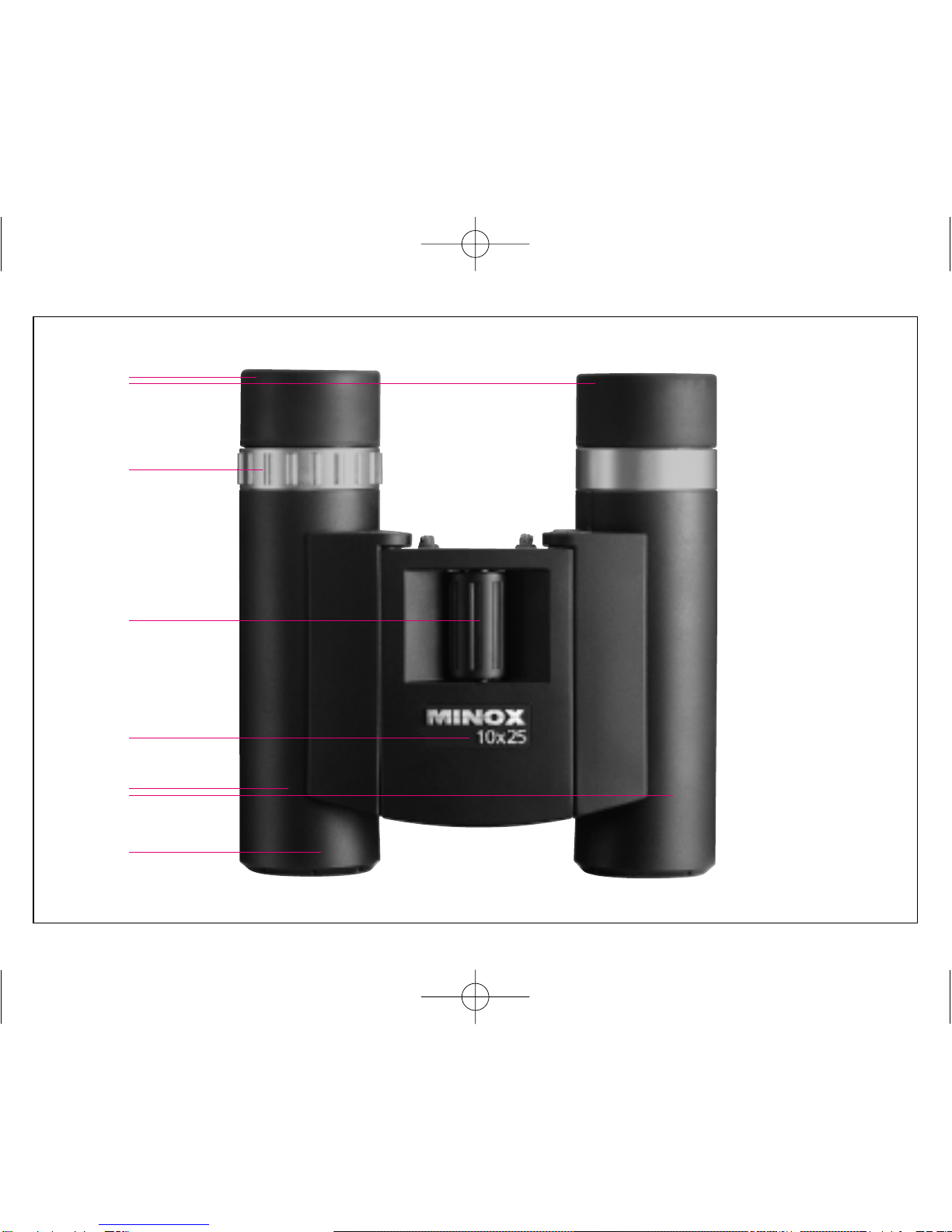

Bedienungselemente
Operating parts
Les différentes pièces servantes
à l’utilisation
Elementos de manejo
Dispositivi per l’uso e la regola-
zione
1. Okulare mit Schiebeaugen-
muscheln für Brillenträger
2. Dioptrien-Ausgleich
3. Zentraler Mitteltrieb
4. Brücke
5. Zusammenfaltbare Rohre
6. Objektiv
1. Eyepieces with adjustable
eyecups for spectacle wearers
2. Diopter compensation
3. Central drive
4. Bridge
5. Collapsible tubes
6. Lens
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 3

Français
En choississant des jumelles de l
maison MINOX, vous avez sélec
tionné un produit d’une très haut
qualité optique et méchanique
Les conseils d’utilisation que vou
trouverez ci-après vous aideront
profiter le mieux possible de tout
la gamme des possibilités d’utilisa
tion de vos nouvelles MINOX BD
8 x 24BR ou MINOX BD 10 x 25BR
Nous vous souhaitons beaucou
de plaisir avec vos nouvelles jume
les MINOX qui, sans aucun doute
vous ouvriront de nouvelles per
spectives!
Attention:
Évitez de regarder directement l
soleil avec vos jumelles: ceci pour
rait entraîner des blessures à l’oeil
Chlorfrei gebleichtes Papier
Paper bleached without chlorine
Papier blanchi sans addition de chlore
Papel blanqueado sin cloro
Carta sbiancata senza cloro
Einleitung
Introduction
Introduction
Introducción
Introduzione
Deutsch
Mit einem Fernglas aus dem
Hause MINOX haben Sie sich für
ein Produkt von höchster optischer
und feinmechanischer Qualität
entschieden.
Diese Anleitung soll Ihnen ein Be-
rater sein, um das Leistungsspek-
trum Ihres MINOX BD 8x24BR
bzw. MINOX BD 10x25BR opti-
mal zu nutzen.
Wir wünschen Ihnen mit Ihrem
neuen MINOX Fernglas viel Freude
und mit Sicherheit den perfekten
Durchblick!
Allgemeiner Warnhinweis:
Bitte blicken Sie mit Ihrem Fern-
glas nicht in direktes Sonnenlicht.
Dies könnte zu Augenverletzungen
führen.
English
You have chosen binoculars from
the house of MINOX - a product
of the highest optical and mecha-
nical quality. These instructions
have been designed to assist you
in putting your new MINOX BD
8 x 24 BR or MINOX BD 10 x 25BR
with its wide range of performan-
ce options to the best possible
use.
Enjoy your new MINOX binoculars
and benefit from new perspec-
tives!
Caution:
Please do not look directly into the
sun when using your binoculars!
This might damage your eyes.
– 2 –
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 5

Écart interpupillaire
Repliez vos jumelles MINOX jus
qu’à ce que les deux champs d
vision forment une image parfaite
ment ronde. Pour cela, réglez l’é
cart entre les deux oculaires pa
rapport à votre écart interpupilla
re.
Mise au point
Pour une mise au point parfaite
ment adaptée à votre vue, nou
vous recommandons d’observer le
instructions suivantes:
(a) Visez d’abord un objet-test trè
éloigné. Fermez l’oeil droit e
faites la mise au point sur ce
objet à l’aide de la molett
centrale (3) jusqu’à ce que vou
obteniez une mise au poin
optimale pour votre oeil gau
che.
– 4 –
Einstellungen
Settings
Réglages
Regulación
Regolacione

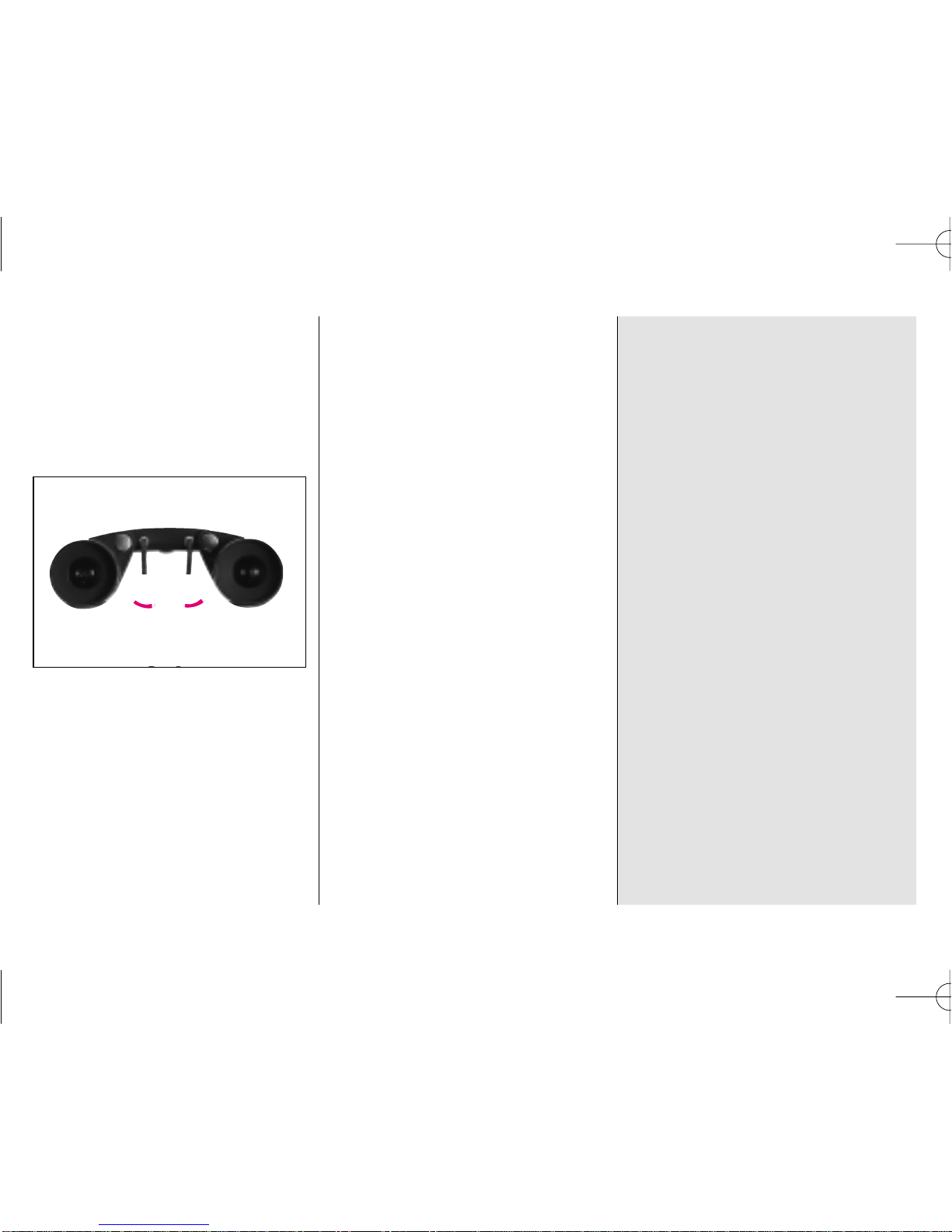

Augenabstand
Bitte falten Sie Ihr MINOX Fernglas
so, daß die beiden Sehfelder ein
kreisrundes Bild ergeben. Dazu
müssen Sie den Abstand der bei-
den Okulare auf Ihren Augenab-
stand abstimmen.
Scharfstellung
Um eine optimale Einstellung auf
die individuelle Sehleistung Ihrer
Augen zu gewährleisten, beachten
Sie bitte folgende Hinweise:
(a) Zunächst avisieren Sie ein weit
entferntes Beobachtungsobjekt.
Bei geschlossenem rechten
Auge fokussieren Sie mit Hilfe
des zentralen Mitteltriebs (3)
das Beobachtungsobjekt so,
daß Sie für Ihr linkes Auge die
optimale Scharfstellung errei-
chen.
Interpupillary distance
Please fold your MINOX binoculars
so that both fields of view form a
perfectly round image. In order to
achieve this, the distance between
the two eyepieces must be adju-
sted to match the distance bet-
ween your eyes.
Focusing
For optimal adjustment of the
binoculars to your individual eye-
sight, please observe the following
instructions:
(a) First, line up on a far away
object. Close your right eye
and focus on the object by tur-
ning the central drive (3) until
you have achieved a perfectly
clear image of the object with
your left eye.
v
v
v
v
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 7

(b) Fermez maintenant l’oeil gau
che et faites la mise au poin
sur le même objet pour l’oe
droit. C’est ici au moyen de l
compensation dioptrique (2
que vous obtiendrez une mis
au point optimale.
(c) Vos jumelles sont maintenan
adaptées à votre vue person
nelle. Pour effectuer la mise a
point sur d’autres objets situé
à des distances différentes,
vous suffit désormais d’utilise
la molette centrale.
Attention:
ne pas regarder avec un
jumelle directement vers l
soleil, car cela pourrait occa
sionner une blessure des yeux.
– 6 –

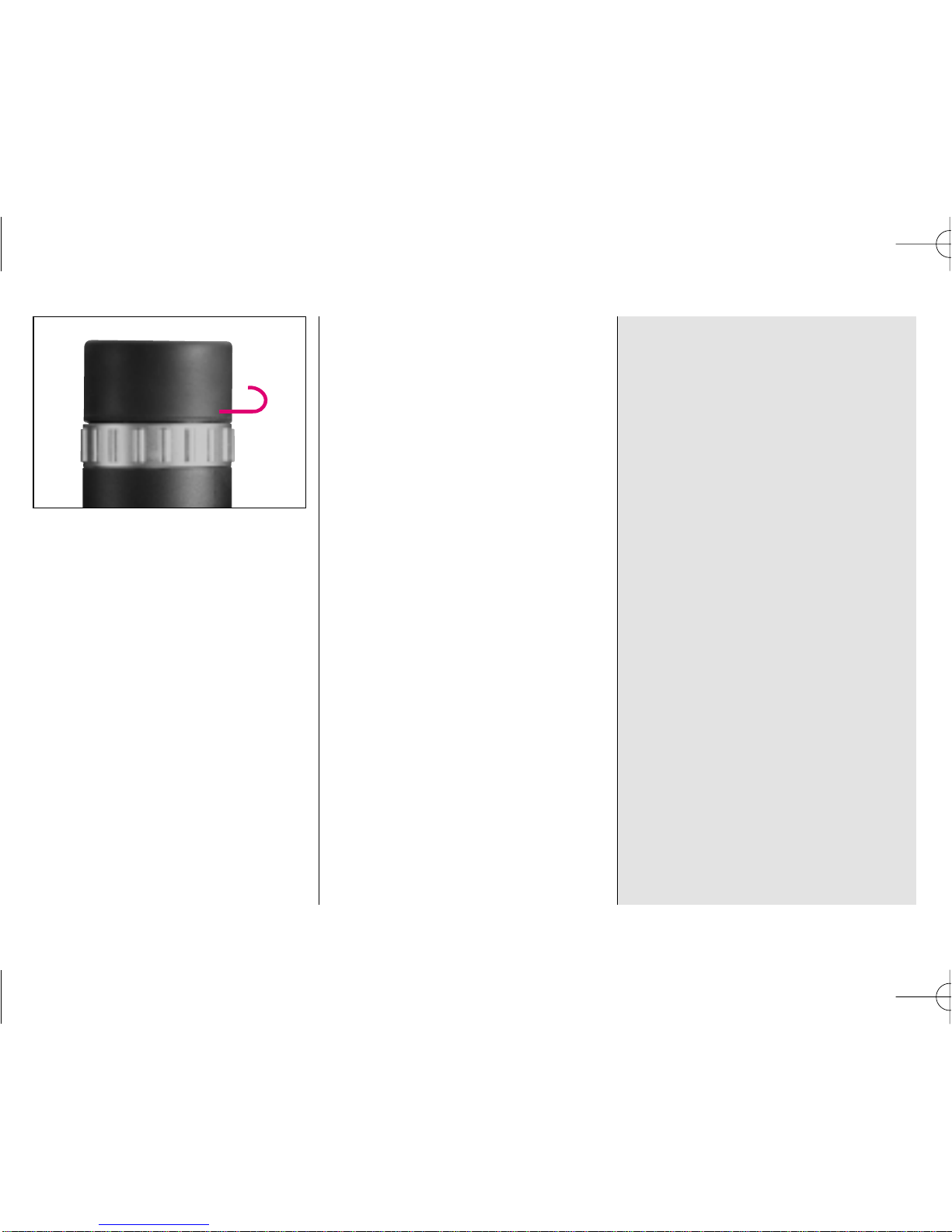

(b) Bei geschlossenem linken Auge
fokussieren Sie nun das gleiche
Beobachtungsobjekt für das
rechte Auge. Die optimale
Scharfstellung erreichen Sie
jetzt jedoch unter Verwendung
des Dioptrien-Ausgleichs (2).
(c) Ihr MINOX Fernglas ist nun auf
die individuelle Sehleistung
Ihrer Augen abgestimmt. Für
die Fokussierung verschiedener
Beobachtungsobjekte in unter-
schiedlichen Entfernungen be-
nutzen Sie bitte nur noch den
Mitteltrieb.
Achtung:
Mit einem Fernglas nicht in die
Sonne blicken, es könnte zu
Augenverletzungen führen.
(b) Now, close your left eye and
focus on the same object using
your right eye. The binoculars
can now be optimally focused
by using the diopter adjust-
ment (2).
(c) Your MINOX binoculars are
now adjusted to your individual
eyesight. Objects at varying
distances can now be focused
on merely by adjusting the cen-
tral drive.
Caution:
Do not use the binoculars to
look at the sun. This could lead
to eye injuries.
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 9

Avis aux porteurs de lunettes
Si vous portez des lunettes, sache
que les jumelles MINOX son
dotées d’oeillères coulissante qu
vous permettent d’avoir une mei
leure vue de la totalité du cham
de vision.
Utilisation avec et sans lunettes
Pour l'observation sans lunettes,
suffit de tirer vers le haut le
œillères coulissantes jusqu'à c
qu'elles s'encrantent. Cette pos
tion assure la bonne distance entr
l'oculaire et l'œil, et la position d
crantage permet une observatio
avec appui contre l'arcade sour
cillère, évitant une vision «bou
gée».
Pour l'observation avec lunettes,
suffit de faire coulisser les œillère
en position basse, ce qui perme
de rapprocher les verres des lunet
tes plus près des oculaires e
d'observer la totalité du champ d
vision.
– 8 –
Hinweis für Brillenträger
Für Brillenträger sind die MINOX
Ferngläser mit drehbaren Schiebe-
augenmuscheln ausgestattet. Sie
erhalten somit einen besseren
Überblick über das Bildfeld.
Benutzung mit und ohne Brille
Beobachter, die keine Brille tragen,
ziehen die Augenmuscheln mit
den schiebbaren Okularhülsen bis
zum Einrasten heraus. In dieser
Position ist der richtige Abstand
des Fernglases zum Auge gegeben,
wobei die Raststellung eine ver-
wacklungsfreie, ruhige Anlage
gewährt.
Bei Beobachtungen mit Brille
bleiben die Okular-Schiebehülsen
eingeschoben, damit das ganze
Sehfeld ohne störende Beschnei-
dung am Rand überblickt werden
kann.
Note for spectacle wearers
To suit the requirements of spec-
tacle wearers, the MINOX binocu-
lars are equipped with revolving
eyecups. This allows the glasses
wearer a better overall view.
Using the binoculars with and
without eyeglasses
If you do not wear glasses, pull
out the eyecups and telescopic
eyepiece tubes to the click stop.
This places your eyes at the
correct distance from the eyepiece
lens. The click stop ensures firm
positioning of the binoculars.
If you wear glasses, push in the
eyepiece tubes. This allows you to
see the full field of view without
vignetting at the edges.
v
v
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 11

– 10 –
Pflegetips
Care of binoculars
Conseils d’entretien
Sugerencias de mantenimiento
Consigli per la pulizia e la
manutenzione
Verunreinigungen beeinträchtigen
die Helligkeit Ihres MINOX Ferngla-
ses. Deshalb empfehlen wir, Fin-
gerabdrücke, Staub und andere
Verunreinigungen der Objektiv-
und Okularoberflächen mit einem
weichen Haarpinsel oder einem
mehrfach gewaschenen Baumwoll-
tuch zu entfernen.
Auf der Unterseite eines jeden
MINOX Fernglases finden Sie des-
sen „individuelle“ Fabrikations-
nummer. Für den Verlustfall ist es
von großer Bedeutung, diese
Nummer zu notieren.
Dirt on the surfaces of lenses and
eyepieces impairs your binoculars’
brightness. We therefore recom-
mend removing finger marks, dust
and stains using a soft-haired
brush or a cotton cloth that has
been washed several times.
On the bottom of every pair of
MINOX binoculars, you will find an
individual serial number. It is of
great importance to note this
number down in case of loss of
your binoculars.
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 13

Sur la surface de l’objectif ou de
oculaires peuvent apparaître de
salissures - traces de doigts, pous
sières etc. - qui pourraient réduir
la clarté de vos jumelles MINOX
Nous vous conseillons d’enleve
ces salissures au moyen d’un pin
ceau à poils souples ou d’un tiss
en coton déjà lavé plusieurs fois.
Sous chaque jumelle MINOX vou
trouverez un numéro de fabricat
on „personnel“ qu’il est trè
important de noter pour le cas o
vous perdriez vos jumelles.
– 12 –
Kundendienst
Customer Service
Service après-vente
Sugerencias de mantenimiento
Assistenza clienti
Im Schadensfall steht Ihnen unser
Kundendienst unter folgender
Adresse zur Verfügung:
MINOX GmbH
Walter-Zapp-Str. 4
35578 Wetzlar/Germany
Im Ausland wenden Sie sich bitte
an unsere autorisierten Kunden-
dienstwerkstätten oder an eine
unserer MINOX Vertretungen.
If your binoculars need servicing,
please contact our customer servi-
ce at the following address:
MINOX GmbH
Walter-Zapp-Str. 4
35578 Wetzlar/Germany
For our customers abroad: please
contact one of our authorized ser-
vice shops or one of our MINOX
agencies.
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 15

– 14 –
Technische Daten
MINOX BD 8 x 24 BR MINOX BD 10 x 25 BR
Vergrößerung 8x 10x
Eintrittspupille 24 mm 25 mm
Austrittspupille 3 mm 2,5 mm
Sehfeld 5,2° 4,95°
Nahbereich 1,6 m 1,6 m
Überhub (∞) > 5 dpt > 5 dpt
Dioptrien-Ausgleich mind. ± 3 dpt mind. ± 3 dpt
Dämmerungszahl 13,9 15,8
Geometrische Lichtstärke 9 6,25
Funktionstemperatur -10° C bis + 45° C -10° C bis + 45° C
spritzwasserdicht ja ja
Höhe 112 mm 112 mm
Breite (zusammengefaltet) 65 mm 65 mm
Tiefe (zusammengefaltet) 44 mm 44 mm
Gewicht 287 g 291 g
Technical data
Magnification
Lens diameter
Exit pupil
Field of view
Close-up range
Overrun at (∞)
Diopter compensation
Twilight factor
Geometric light gathering power
Operation temperature
weatherproof
Height
Width (folded)
Depth (folded)
Weight
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 17

– 16 –
Données techniques
MINOX BD 8 x 24 BR MINOX BD 10 x 25 BR
Grossissement 8x 10x
Pupille d’entrée 24 mm 25 mm
Pupille de sortie 3 mm 2,5 mm
Champ de vision 5,2° 4,95°
Domaine rapproché 1,6 m 1,6 m
Dépassement de l’infini (∞) > 5 dpt > 5 dpt
Compensation dioptrique min. ± 3 dpt min. ± 3 dpt
Indice crépusculaire 13,9 15,8
Lumisosité géométrique 9 6,25
Température de fonctionnement -10° C – + 45° C -10° C – + 45° C
Résistants aux embruns oui oui
Hauteur 112 mm 112mm
Largeur (replié) 65 mm 65 mm
Épaisseur (replié) 44 mm 44 mm
Poids 287 g 291 g
Datos técnicos
Aumento
Pupila de entrada
Pupila de salida
Campo de visión
Campo de corta distancia
Adaptable (∞)
Compensación dióptrica
Factor crepuscular
Claridad geométrica
Temperatura de funcionamiento
resistente a las salpicaduras
Altura
Anchura (plegado)
Profundidad (plegado)
Peso
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 19

– 18 –
Dati tecnici Notizen
MINOX BD 8 x 24 BR MINOX BD 10 x 25 BR
Ingrandimento 8x 10x
Pupilla di ammissione 24 mm 25 mm
Pupilla di emissione 3 mm 2,5 mm
Campo visivo 5,2° 4,95°
Campo ravvicinato 1,6 m 1,6 m
Regolazione oltre infinito (∞) > 5 diottrie > 5 diottrie
Compensazione diottrie min. ± 3 diottrie min. ± 3 diottrie
Indice crepuscolare 13,9 15,8
Intensità luminosa geometrica 9 6,25
Temperatura di funzionamento da -10° C a + 45° C da -10° C a + 45° C
protezione alla pioggia si si
Altezza 112 mm 112 mm
Larghezza (ripiegato) 65 mm 65 mm
Profondità (ripiegato) 44 mm 44 mm
Peso 287 g 291 g
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 21

Notizen Notizen
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 23

Änderungen in Konstruktion und Ausführung vorbehalten.
Design subject to alterations without notice.
Sous réserve de modifications.
MINOX GmbH
Walter-Zapp-Str. 4
D-35578 Wetzlar
Internet: http://www.minox.com · eMail: [email protected]
960053 DX/VIII/99/L
MINOX BD 8
• 21731 Minox BD8x24BR 01.03.2000 14:22 Uhr Seite 25
