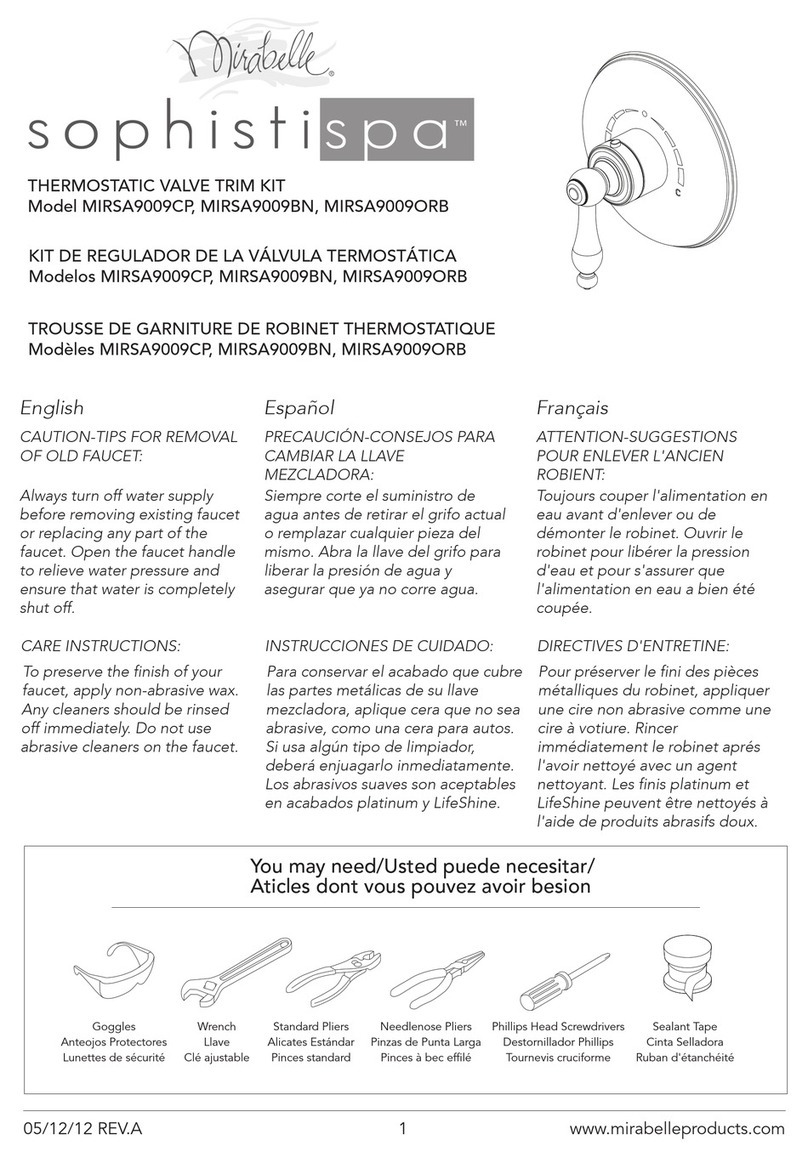

Mirabelle sophistispa MIRVL9009CP User manual

THERMOSTATIC VALVE TRIM KIT
Model MIRVL9009CP, MIRVL9009BN, MIRVL9009ORB
KIT DE REGULADOR DE LA VÁLVULA TERMOSTÁTICA
Modelos MIRVL9009CP, MIRVL9009BN, MIRVL9009ORB
TROUSSE DE GARNITURE DE ROBINET THERMOSTATIQUE
Modèles MIRVL9009CP, MIRVL9009BN, MIRVL9009ORB
1
You may need/Usted puede necesitar/
Aticles dont vous pouvez avoir besion
Goggles
Anteojos Protectores
Lunettes de sécurité
Wrench
Llave
Clé ajustable
Needlenose Pliers
Pinzas de Punta Larga
Pinces à bec effilé
Standard Pliers
Alicates Estándar
Pinces standard
Sealant Tape
Cinta Selladora
Ruban d'étanchéité
Phillips Head Screwdrivers
Destornillador Phillips
Tournevis cruciforme
2.5mm Hex Allen Wrench
2.5mm Hex Llave Allen
2.5mm Cié hexagonale
English Español
Français
CAUTION-TIPS FOR REMOVAL
OF OLD FAUCET:
PRECAUCIÓN-CONSEJOS PARA
CAMBIAR LA LLAVE
MEZCLADORA:
ATTENTION-SUGGESTIONS
POUR ENLEVER L'ANCIEN
ROBIENT:
Always turn off water supply
before removing existing faucet
or replacing any part of the
faucet. Open the faucet handle
to relieve water pressure and
ensure that water is completely
shut off.
Siempre corte el suministro de
agua antes de retirar el grifo actual
o remplazar cualquier pieza del
mismo. Abra la llave del grifo para
liberar la presión de agua y
asegurar que ya no corre agua.
Toujours couper l'alimentation en
eau avant d'enlever ou de
démonter le robinet. Ouvrir le
robinet pour libérer la pression
d'eau et pour s'assurer que
l'alimentation en eau a bien été
coupée.
CARE INSTRUCTIONS: INSTRUCCIONES DE CUIDADO: DIRECTIVES D'ENTRETINE:
To preserve the finish of your
faucet, apply non-abrasive wax.
Any cleaners should be rinsed
off immediately. Do not use
abrasive cleaners on the faucet.
Para conservar el acabado que cubre
las partes metálicas de su llave
mezcladora, aplique cera que no sea
abrasive, como una cera para autos.
Si usa algún tipo de limpiador,
deberá enjuagarlo inmediatamente.
Los abrasivos suaves son aceptables
en acabados platinum y LifeShine.
Pour préserver le fini des pièces
métalliques du robinet, appliquer
une cire non abrasive comme une
cire à votiure. Rincer
immédiatement le robinet aprés
l'avoir nettoyé avec un agent
nettoyant. Les finis platinum et
LifeShine peuvent être nettoyés à
l'aide de produits abrasifs doux.
www.mirabelleproducts.com05/12/12 REV.A

2
Recommended valve depth is 1-5/8” min to 2-3/8” max from the center
of the valve to the finished wall as shown.
1 2
3 4
www.mirabelleproducts.com05/12/12 REV.A
Position escutcheon (1) on installation plate with drain hole (2) at the
bottom. Place handle base assy onto the brass stem extension, grooving
on the brass stem extension will help to locate the position. And tighten
handle base (3) with the groove (the RED mark in drawing) is upright at
12 o'clock direction.
Put the long screws (1) through installation plate (2) and tighten on the
valve underbody.
Adjust the water temperature at 104°F (40°C) (adjustable to satisfy), then
put on the brass stem extension (1) with the groove (the RED mark in
drawing) is upright at 12 o'clock direction. Then tighten screw (2).
1
2
1
2
3
1
2
La produndidad recomendada de la válvula es de 4,12 cm mínimo a 6,03
cm máximo, entre el centro de la válvula y la pared terminada, como se
muestra.
La profondeur recommandée pour le robinet est comprise entre 4,13 cm
(1-5/8 po) min et 6 cm (2-3/8 po) max depuis le centre du robinet au mur
fini comme illustré.
Ajusta la temperatura del agua a 104°F (40°C) (ajustable según se desee),
después coloca la extensión del vástago de latón (1) con la ranura (la
marca ROJA en la ilustración) hacia arriba en dirección de las 12 horas.
Luego, aprieta el tornillo (2).
Réglez la température de l'eau à 40 °C (réglable pour satisfaire), puis
installez la rallonge de tige en laiton (1) avec la rainure (la marque
ROUGE sur le schéma) en position verticale à midi. Ensuite serrez la vis
(2).
cold inlet
entrada fría
arrivée d'eau froide
hot inlet
entrada caliente
arrivée d'eau chaude
cold inlet
entrada fría
arrivée d'eau froide
hot inlet
entrada caliente
arrivée d'eau chaude
Coloca los tornillos largos (1) a través de la placa de instalación (2) y
aprieta el cuerpo inferior de la válvula.
Enfilez les vis longues (1) à travers la plaque d'installation (2) et serrez sur
la sous-structure du corps du robinet.
Coloca la placa decorativa (1) en la placa de instalación con el orificio de
drenaje (2) en la base. Coloca el ensamblaje base de la manija en la
extensión del vástago de latón; las ranuras de la extensión del vástago
de latón te ayudarán a localizar la posición. Y aprieta la base de la manija
(3) con la ranura (la marca ROJA en la ilustración) hacia arriba en
dirección de las 12 horas.
Placez la rosace (1) sur la plaque d'installation avec le trou d'évacuation
(2) en bas. Placez la base de la manette sur la rallonge de tige en laiton,
la rainure sur la rallonge de tige en laiton aidant à repérer la position.
Puis serrez la base de la manette (3) avec la rainure (la marque ROUGE
sur le schéma) en position verticale à midi.
floor
piso
sol
wall
pared
mur
1-5/8” to 2-3/8”
4,12 cm a 6,03 cm
4,13 cm (1-5/8 po)
et 6 cm (2-3/8 po)
outlet 3
salida 3
sortie 3
outlet 1
salida 1
sortie 1
outlet 2
salida 2
sortie 2

3
5
www.mirabelleproducts.com05/12/12 REV.A
6
Install the handle assy (1) on the handle base and tighten set screw (2)
with allen wrench (Hex: 2.5mm) provided. If you want to get hotter water,
you can press the button (3) and turn handle to adjust the temperature.
Install the thermostatic locator (1) on the handle base as the "UP" is right
up at 12 o'clock direction. And secure with washers (2) and screws (3).
3
2
1
1
2
3
Instala el localizador termostático (1) en la base de la manija mientras
que "UP" esté hacia arriba en dirección de las 12 horas. Asegura con
arandelas (2) y tornillos (3).
Installez le repère thermostatique (1) sur la base de la manette avec «UP»
vers le haut à midi. Fixez solidement avec des rondelles (2) et des écrous
(3).
Instala el ensamblaje de la manija (1) en la base de la manija y aprieta el
tornillo de fijación (2) con la llave allen (Hexagonal: 2,5 mm) incluida. Si
deseas que el agua esté más caliente, puedes oprimir el botón (3) y girar
la manija para ajustar la temperatura.
Installez la manette (1) sur la base de manette et serrez la vis de pression
(2) avec la clé hexagonale (2,5 mm) fournie. Si vous désirez de l'eau plus
chaude, vous pouvez appuyer sur le bouton (3) et tourner la manette
pour régler la température.
